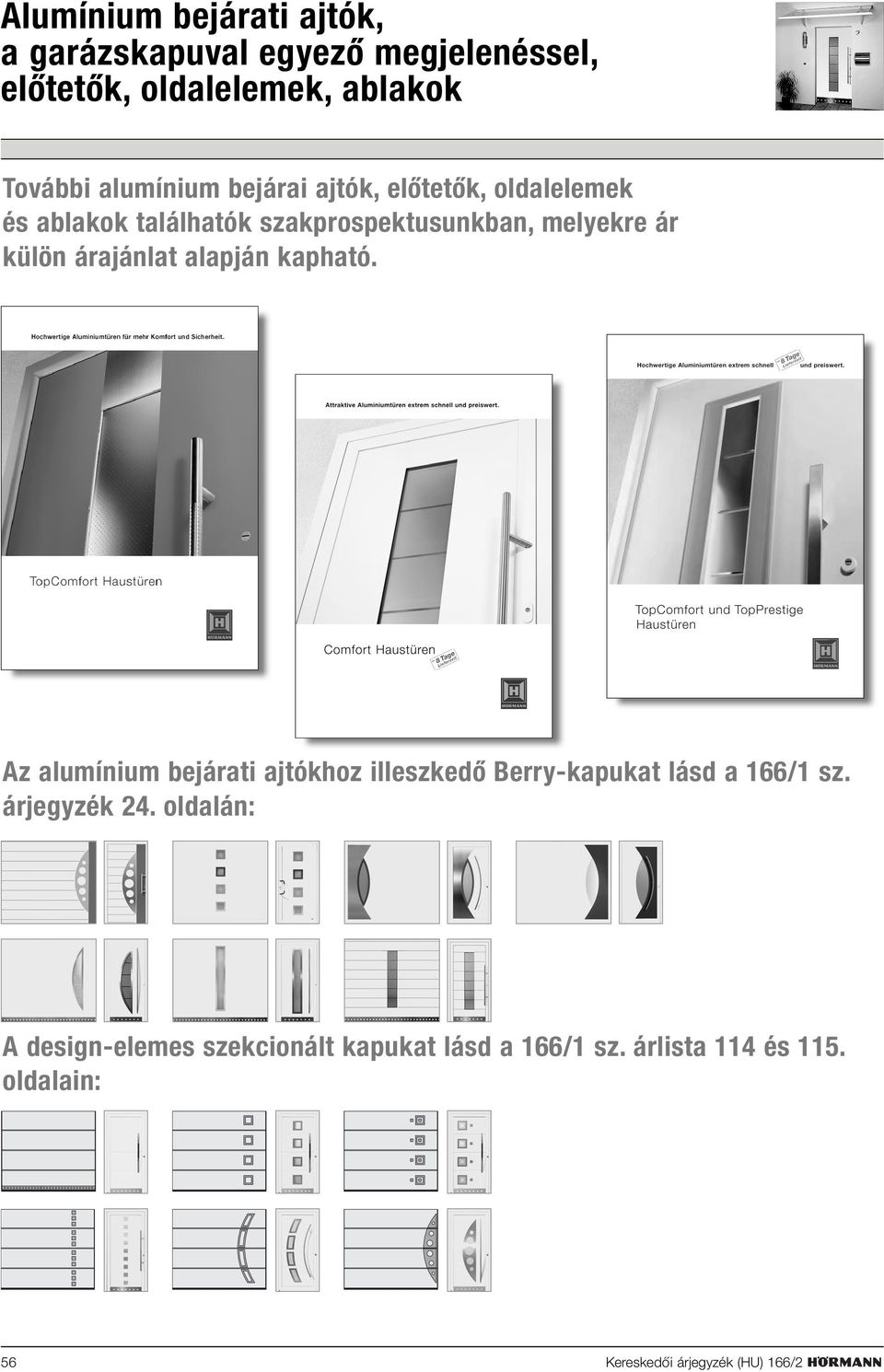

1 Alumínium bejárati ajtók, a garázskapuval egyezó megjelenéssel, eló tetó k, oldalelemek, ablakok További alumínium bejárai ajtók, eló tetó k, oldalelemek és ablakok találhatók szakprospektusunkban, melyekre ár külön árajánlat alapján kapható. Az alumínium bejárati ajtókhoz illeszkedó Berry-kapukat lásd a 166/1 sz. árjegyzék 24. oldalán: A design-elemes szekcionált kapukat lásd a 166/1 sz. árlista 114 és 115. oldalain: 56 Kereskedó i árjegyzék (HU) 166/2

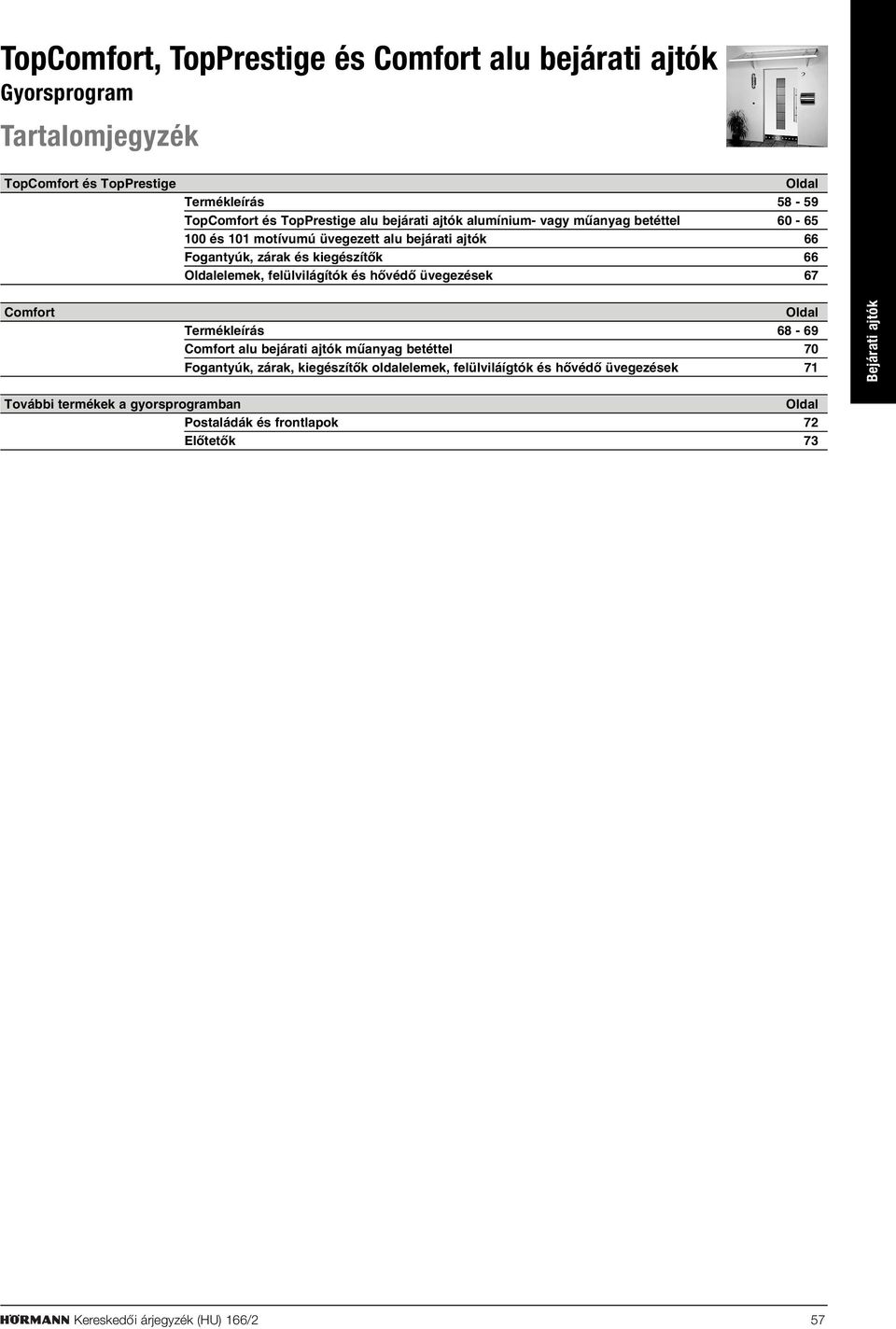

2 TopComfort, TopPrestige és Comfort alu bejárati ajtók Tartalomjegyzék TopComfort és TopPrestige Oldal Termékleírás TopComfort és TopPrestige alu bejárati ajtók alumínium- vagy mûanyag betéttel és 101 motívumú üvegezett alu bejárati ajtók 66 Fogantyúk, zárak és kiegészítõk 66 Oldalelemek, felülvilágítók és hõvédõ üvegezések 67 Comfort Oldal Termékleírás Comfort alu bejárati ajtók mûanyag betéttel 70 Fogantyúk, zárak, kiegészítõk oldalelemek, felülviláígtók és hõvédõ üvegezések 71 Bejárati ajtók További termékek a gyorsprogramban Oldal Postaládák és frontlapok 72 Elõtetõk 73 Kereskedó i árjegyzék (HU) 166/2 57

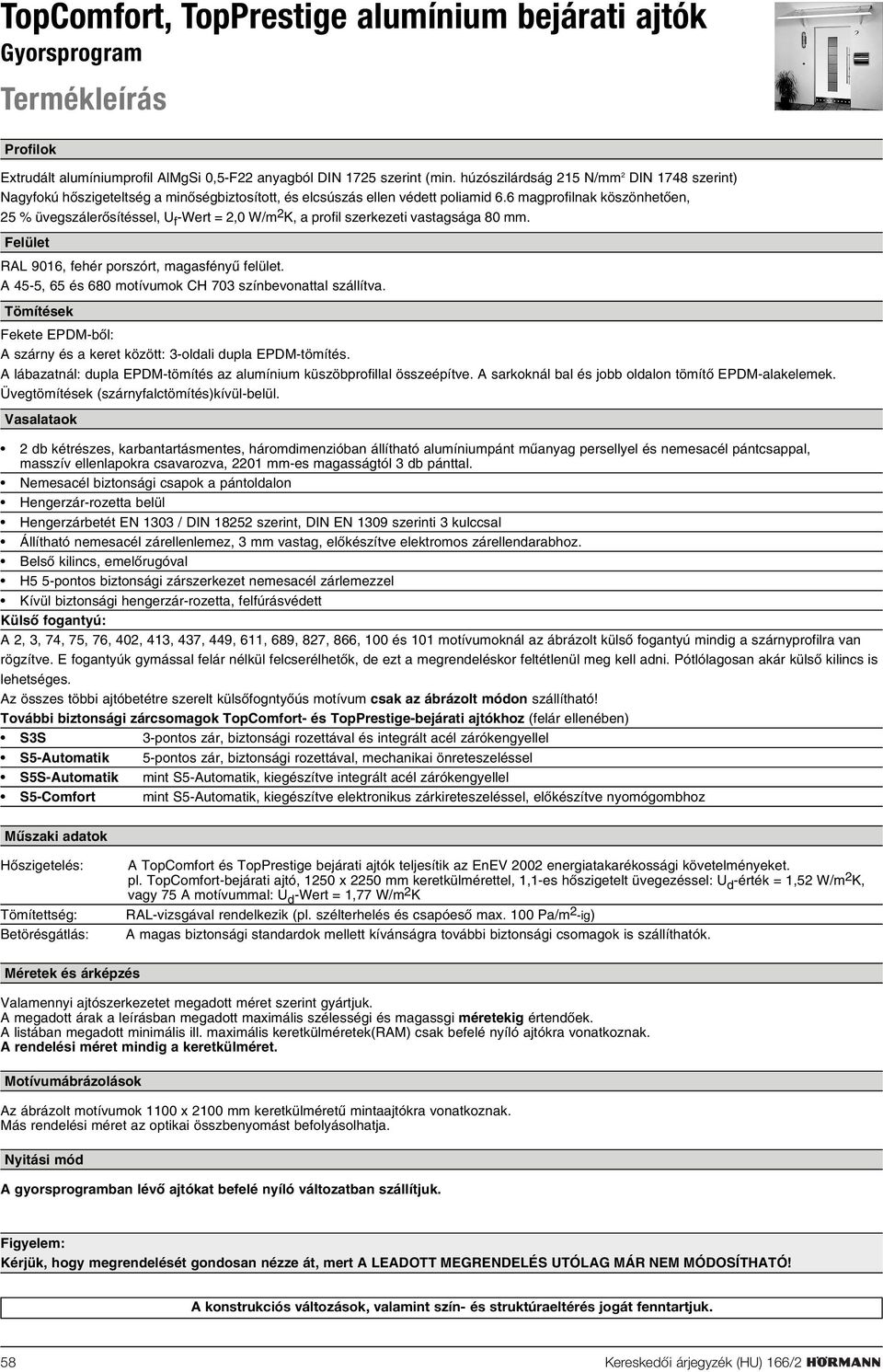

3 TopComfort, TopPrestige alumínium bejárati ajtók Termékleírás Profilok Extrudált alumíniumprofil AlMgSi 0,5-F22 anyagból DIN 1725 szerint (min. húzószilárdság 215 N/mm 2 DIN 1748 szerint) Nagyfokú hõszigeteltség a minõségbiztosított, és elcsúszás ellen védett poliamid 6.6 magprofilnak köszönhetõen, 25 % üvegszálerõsítéssel, U f -Wert = 2,0 W/m 2 K, a profil szerkezeti vastagsága 80 mm. Felület RAL 9016, fehér porszórt, magasfényû felület. A 45-5, 65 és 680 motívumok CH 703 színbevonattal szállítva. Tömítések Fekete EPDM-bõl: A szárny és a keret között: 3-oldali dupla EPDM-tömítés. A lábazatnál: dupla EPDM-tömítés az alumínium küszöbprofillal összeépítve. A sarkoknál bal és jobb oldalon tömítõ EPDM-alakelemek. Üvegtömítések (szárnyfalctömítés)kívül-belül. Vasalataok 2 db kétrészes, karbantartásmentes, háromdimenzióban állítható alumíniumpánt mûanyag persellyel és nemesacél pántcsappal, masszív ellenlapokra csavarozva, 2201 mm-es magasságtól 3 db pánttal. Nemesacél biztonsági csapok a pántoldalon Hengerzár-rozetta belül Hengerzárbetét EN 1303 / DIN szerint, DIN EN 1309 szerinti 3 kulccsal Állítható nemesacél zárellenlemez, 3 mm vastag, elõkészítve elektromos zárellendarabhoz. Belsõ kilincs, emelõrugóval H5 5-pontos biztonsági zárszerkezet nemesacél zárlemezzel Kívül biztonsági hengerzár-rozetta, felfúrásvédett Külsõ fogantyú: A 2, 3, 74, 75, 76, 402, 413, 437, 449, 611, 689, 827, 866, 100 és 101 motívumoknál az ábrázolt külsõ fogantyú mindig a szárnyprofilra van rögzítve. E fogantyúk gymással felár nélkül felcserélhetõk, de ezt a megrendeléskor feltétlenül meg kell adni. Pótlólagosan akár külsõ kilincs is lehetséges. Az összes többi ajtóbetétre szerelt külsõfogntyõús motívum csak az ábrázolt módon szállítható! További biztonsági zárcsomagok TopComfort- és TopPrestige-bejárati ajtókhoz (felár ellenében) S3S 3-pontos zár, biztonsági rozettával és integrált acél zárókengyellel S5-Automatik 5-pontos zár, biztonsági rozettával, mechanikai önreteszeléssel S5S-Automatik mint S5-Automatik, kiegészítve integrált acél zárókengyellel S5-Comfort mint S5-Automatik, kiegészítve elektronikus zárkireteszeléssel, elõkészítve nyomógombhoz Mûszaki adatok Hõszigetelés: Tömítettség: Betörésgátlás: A TopComfort és TopPrestige bejárati ajtók teljesítik az EnEV 2002 energiatakarékossági követelményeket. pl. TopComfort-bejárati ajtó, 1250 x 2250 mm keretkülmérettel, 1,1-es hõszigetelt üvegezéssel: U d -érték = 1,52 W/m 2 K, vagy 75 A motívummal: U d -Wert = 1,77 W/m 2 K RAL-vizsgával rendelkezik (pl. szélterhelés és csapóesõ max. 100 Pa/m 2 -ig) A magas biztonsági standardok mellett kívánságra további biztonsági csomagok is szállíthatók. Méretek és árképzés Valamennyi ajtószerkezetet megadott méret szerint gyártjuk. A megadott árak a leírásban megadott maximális szélességi és magassgi méretekig értendõek. A listában megadott minimális ill. maximális keretkülméretek(ram) csak befelé nyíló ajtókra vonatkoznak. A rendelési méret mindig a keretkülméret. Motívumábrázolások Az ábrázolt motívumok 1100 x 2100 mm keretkülméretû mintaajtókra vonatkoznak. Más rendelési méret az optikai összbenyomást befolyásolhatja. Nyitási mód A gyorsprogramban lévõ ajtókat befelé nyíló változatban szállítjuk. Figyelem: Kérjük, hogy megrendelését gondosan nézze át, mert A LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! A konstrukciós változások, valamint szín- és struktúraeltérés jogát fenntartjuk. 58 Kereskedó i árjegyzék (HU) 166/2

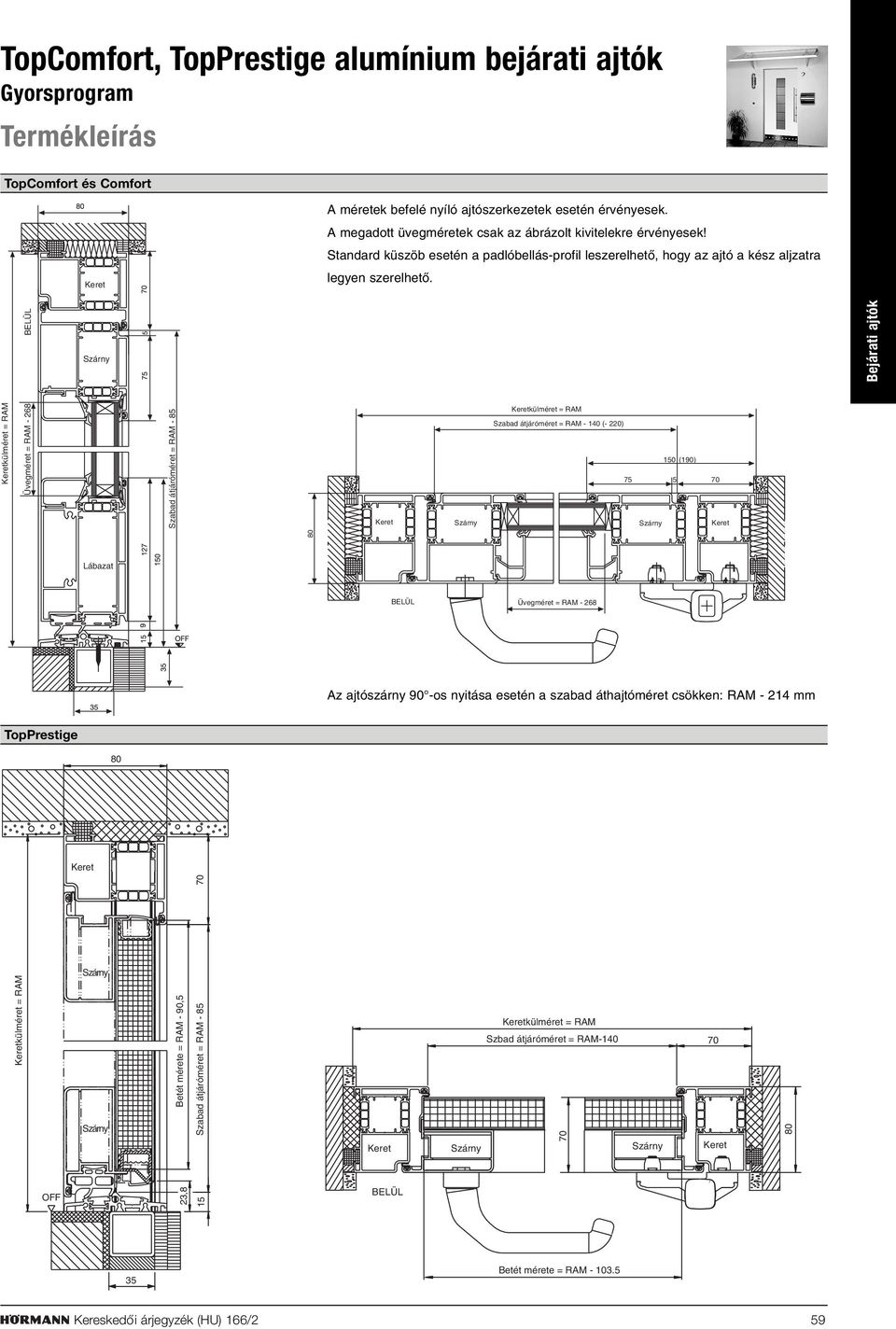

4 TopComfort, TopPrestige alumínium bejárati ajtók Termékleírás TopComfort és Comfort Keret A méretek befelé nyíló ajtószerkezetek esetén érvényesek. A megadott üvegméretek csak az ábrázolt kivitelekre érvényesek! Standard küszöb esetén a padlóbellás-profil leszerelhetõ, hogy az ajtó a kész aljzatra legyen szerelhetõ. BELÜL Szárny Bejárati ajtók Keretkülméret = RAM Üvegméret = RAM Szabad átjáróméret = RAM - 85 Keret Szárny Keretkülméret = RAM Szabad átjáróméret = RAM (- 220) 150 (190) Szárny Keret Lábazat TopPrestige 80 Keret BELÜL Üvegméret = RAM Az ajtószárny 90 -os nyitása esetén a szabad áthajtóméret csökken: RAM mm Keretkülméret = RAM OFF Szárny Szárny 23,8 Betét mérete = RAM - 90,5 Szabad átjáróméret = RAM Keret Szárny Szárny Keret BELÜL Keretkülméret = RAM Szbad átjáróméret = RAM Betét mérete = RAM Kereskedó i árjegyzék (HU) 166/2 59

5 TopComfort és TopPrestige alumínium bejárati ajtók 1-szárnyú bejárati ajtók, H5 típ. 5-pontos zárrral, színeket és fogantyúkat lásd a motívumleírásoknál, üvegezés a prospektus szerint Méretre gyártás: TopComfort alumíniumbetéttel (A) = max x 2250 mm, túméretek max. 1350x2400 mm-ig (felár Ft) Sz x M (RAM) TopComfort mûanyag betéttel (K) = max x 2250 mm TopPrestige alumíniumbetéttel (AF) = max x 2250 mm (fedett szárnykeretes) Min. ajtómagasság a H5 zárhoz = 1950 mm. A min. ajtómagasságot (RAM), ami a más zárszerekezetek beépítéséhez szükséges, a kiegészítõk/zárak alatt találja meg. Minden méret mm-ben értendõ. Nézet Motívum leírása Minimális méret Ár 2. motívum Iso-üveg, kívül átlátszó VSG, belül átlátszó Float homokszórva A 800 x 2000 kék applikációkkal az üveglapok közti térben. AF 780 x motívum Iso-üveg, kívül átlátszó VSG, belül átlátszó Float homokszórva A 800 x 2000 homokszórt négyzetekkel az üveglapok közti térben. AF 780 x motívum Iso-üveg, kívül átlátszó VSG, belül Parsol-szürke homokszórt A (1051) 1051 x 1753 átlátszó peremmel és nagyfelületû nemesacél rátéttel. AF (970) 970 x motívum Iso-üveg, kívül átlátszó VSG, belül Parsol-szürke homokszórt, A (891) 1045 x 2000 átlátszó vízszintes csíkokkal. AF (854) 1010 x motívum Iso-üveg, kívül átlátszó VSG, belül Float homokszórt, AF (854) 1010 x 1930 átlátszó vízszintes csíkokkal. Szárny és keret kívül CH 703, belül RAL 9016 fehérszínû, motívum Iso-üveg, kívül átlátszó VSG, belül Parsol-szürke homokszórt, A (883) 1029 x 2000 a fogantyúhoz igazodó átlátszó peremmel. AF (846) 994 x motívum Iso-üveg, kívül átlátszó VSG, belül Pave-fehér. A (825) 979 x 2000 AF (788) 944 x Fogantyúk, zárak és további kiegészítõk Oldalelemek, felülvilágítók és hõszigetelõ üvegezések lásd a 66. oldalt lásd a 67. oldalt * ) Azon motívumoknál, ahol a külsõ fogantyú a szárnyproflra van szerelve, a fogantyúk egymással felár nélkül felcserélhetõk (lásd a fogantyúkat). Megjegyzés: A zárójelben lévõ mérteknél a motívum nem középre rendezett! 60 Kereskedó i árjegyzék (HU) 166/2

6 TopComfort és TopPrestige alumínium bejárati ajtók 1-szárnyú bejárati ajtók, H5 típ. 5-pontos zárrral, színeket és fogantyúkat lásd a motívumleírásoknál, üvegezés a prospektus szerint Méretre gyártás: TopComfort alumíniumbetéttel (A) = max x 2250 mm, túméretek max. 1350x2400 mm-ig (felár Ft) Sz x M (RAM) TopComfort mûanyag betéttel (K) = max x 2250 mm TopPrestige alumíniumbetéttel (AF) = max x 2250 mm (fedett szárnykeretes) Min. ajtómagasság a H5 zárhoz = 1950 mm. A min. ajtómagasságot (RAM), ami a más zárszerekezetek beépítéséhez szükséges, a kiegészítõk/zárak alatt találja meg. Minden méret mm-ben értendõ. Nézet Motívum leírása Minimális méret Ár 65. motívum Iso-üveg, kívül VSG, belül Float homokszórt A (825) 979 x 2000 átlátszó vízszintes csíkokkal. AF (788) 944 x Bejárati ajtók 65. motívum (CH 703) Iso-üveg, kívül VSG, belül Float homokszórt AF (788) 944 x 1930 átlátszó vízszintes csíkokkal. Szárny és keret kívül CH 703, belül RAL 9016 fehérszínû, motívum Mûanyag betét kívül-belül ornamentkerettel és profilírozással. K 960 x 1830 Iso-üveg, kívül átlátszó Float, belül fehér Gotik motívum Iso-üveg, kívül átlátszó VSG, belül fehér Mastercarre. A 800 x 2000 AF 780 x motívum Mûanyag betét. K 810 x 1870 Iso-üveg, kívül átlátszó Float, belül fehér Gotik motívum nemesacél oldalrátétek és lábazati lemez. A (960) 960 x 2068 Üveg kívül átlátszó VSG, belül kék Stopsol, homokszórva, AF (833) 833 x 2060 átlátszó vízszintes csíkokkal motívum Iso-üveg, kívül átlátszó VSG, belül átlátszó Float homokszórt négyzetekkel, A (979) 979 x 1966 nemesacél lábazattal. AF (942) 942 x Fogantyúk, zárak és további kiegészítõk Oldalelemek, felülvilágítók és hõszigetelõ üvegezések lásd a 66. oldalt lásd a 67. oldalt * ) Azon motívumoknál, ahol a külsõ fogantyú a szárnyproflra van szerelve, a fogantyúk egymással felár nélkül felcserélhetõk (lásd a fogantyúkat). Megjegyzés: A zárójelben lévõ mérteknél a motívum nem középre rendezett! Kereskedó i árjegyzék (HU) 166/2 61

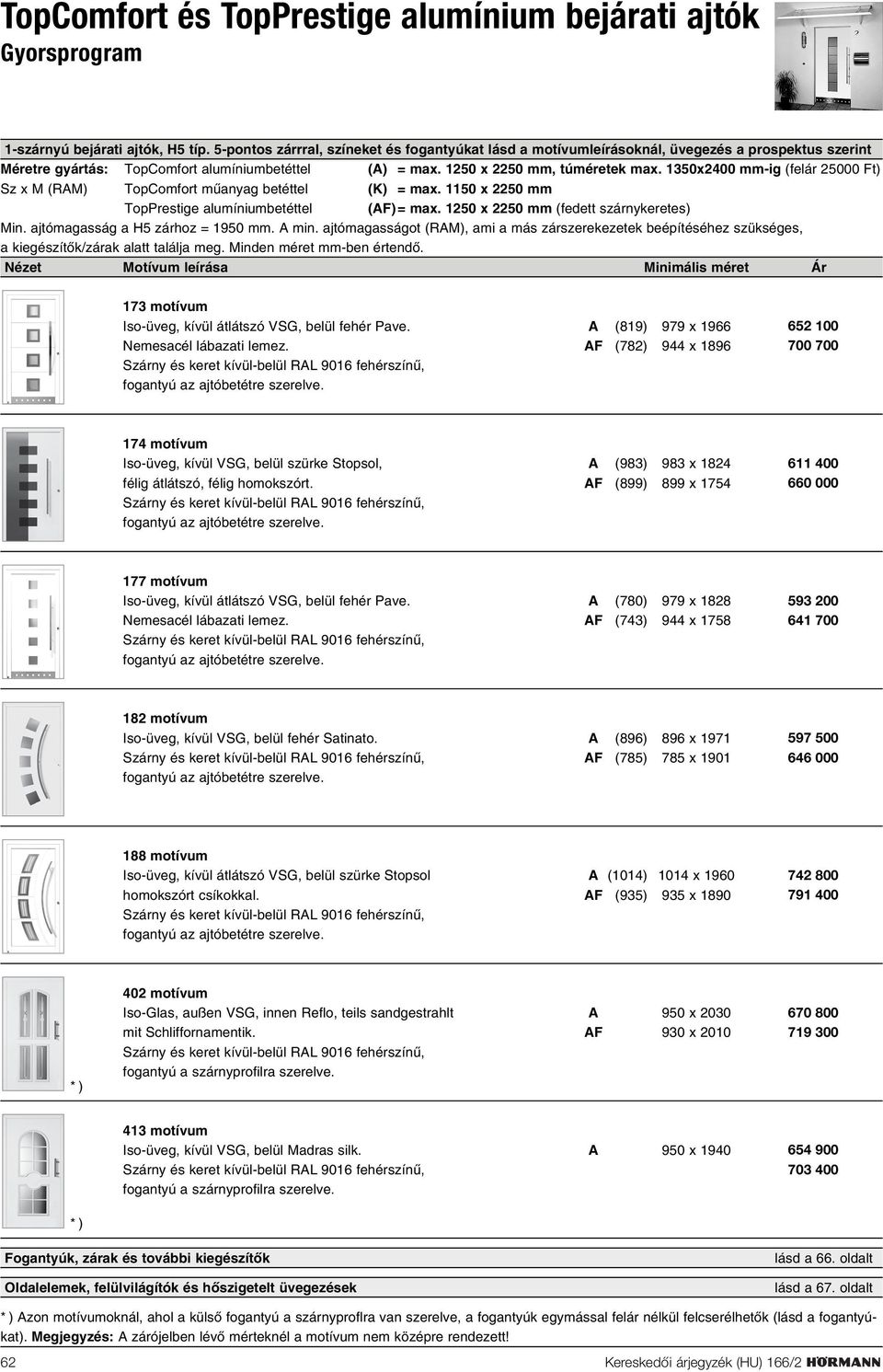

7 TopComfort és TopPrestige alumínium bejárati ajtók 1-szárnyú bejárati ajtók, H5 típ. 5-pontos zárrral, színeket és fogantyúkat lásd a motívumleírásoknál, üvegezés a prospektus szerint Méretre gyártás: TopComfort alumíniumbetéttel (A) = max x 2250 mm, túméretek max. 1350x2400 mm-ig (felár Ft) Sz x M (RAM) TopComfort mûanyag betéttel (K) = max x 2250 mm TopPrestige alumíniumbetéttel (AF) = max x 2250 mm (fedett szárnykeretes) Min. ajtómagasság a H5 zárhoz = 1950 mm. A min. ajtómagasságot (RAM), ami a más zárszerekezetek beépítéséhez szükséges, a kiegészítõk/zárak alatt találja meg. Minden méret mm-ben értendõ. Nézet Motívum leírása Minimális méret Ár 173 motívum Iso-üveg, kívül átlátszó VSG, belül fehér Pave. A (819) 979 x 1966 Nemesacél lábazati lemez. AF (782) 944 x motívum Iso-üveg, kívül VSG, belül szürke Stopsol, A (983) 983 x 1824 félig átlátszó, félig homokszórt. AF (899) 899 x motívum Iso-üveg, kívül átlátszó VSG, belül fehér Pave. A (780) 979 x 1828 Nemesacél lábazati lemez. AF (743) 944 x motívum Iso-üveg, kívül VSG, belül fehér Satinato. A (896) 896 x 1971 AF (785) 785 x motívum Iso-üveg, kívül átlátszó VSG, belül szürke Stopsol A (1014) 1014 x 1960 homokszórt csíkokkal. AF (935) 935 x motívum Iso-Glas, außen VSG, innen Reflo, teils sandgestrahlt A 950 x 2030 mit Schliffornamentik. AF 930 x motívum Iso-üveg, kívül VSG, belül Madras silk. A 950 x Fogantyúk, zárak és további kiegészítõk Oldalelemek, felülvilágítók és hõszigetelt üvegezések lásd a 66. oldalt lásd a 67. oldalt * ) Azon motívumoknál, ahol a külsõ fogantyú a szárnyproflra van szerelve, a fogantyúk egymással felár nélkül felcserélhetõk (lásd a fogantyúkat). Megjegyzés: A zárójelben lévõ mérteknél a motívum nem középre rendezett! 62 Kereskedó i árjegyzék (HU) 166/2

8 TopComfort és TopPrestige alumínium bejárati ajtók 1-szárnyú bejárati ajtók, H5 típ. 5-pontos zárrral, színeket és fogantyúkat lásd a motívumleírásoknál, üvegezés a prospektus szerint Méretre gyártás: TopComfort alumíniumbetéttel (A) = max x 2250 mm, túméretek max. 1350x2400 mm-ig (felár Ft) Sz x M (RAM) TopComfort mûanyag betéttel (K) = max x 2250 mm TopPrestige alumíniumbetéttel (AF) = max x 2250 mm (fedett szárnykeretes) Min. ajtómagasság a H5 zárhoz = 1950 mm. A min. ajtómagasságot (RAM), ami a más zárszerekezetek beépítéséhez szükséges, a kiegészítõk/zárak alatt találja meg. Minden méret mm-ben értendõ. Nézet Motívum leírása Minimális méret Ár 437 motívum Iso-üvegezés, kívül domború bronzszínû Parsol, K 910 x 1915 belül fehér Cinchilla Bejárati ajtók 449 motívum Iso-üveg, kívül VSG, belül Reflo A 860 x 1860 csiszolt ornament négyzetekkel. AF 840 x motívum Iso-üveg, kívül átlátszó VSG, belül átlátszó Float, K 940 x 2000 az üveglapok közötti térben üveg-barázdás és fazettás Satinato motívum Iso-üveg, kívül VSG, belül szürke Parsol homokszórva A (824) 979 x 1810 átlátszó négyzetekkel. AF (787) 944 x motívum Iso-üveg, kívül átlátszó VSG, belül átlátszó Float A (903) 1057 x 1890 homokszórt négyzetekkel. AF (866) 1022 x motívum Iso-üveg, kívül VSG, belül fehér Pave. A (823) 979 x 1810 AF (786) 944 x motívum (CH 703) Iso-üveg, kívül VSG, belül fehér Pave. AF (786) 944 x 1740 Szárny és keret kívül CH 703, belül RAL 9016 fehérszínû, Fogantyúk, zárak és további kiegészítõk Oldalelemek, felülvilágítók és hõszigetelt üvegezések lásd a 66. oldalt lásd a 67. oldalt * ) Azon motívumoknál, ahol a külsõ fogantyú a szárnyproflra van szerelve, a fogantyúk egymással felár nélkül felcserélhetõk (lásd a fogantyúkat). Megjegyzés: A zárójelben lévõ mérteknél a motívum nem középre rendezett! Kereskedó i árjegyzék (HU) 166/2 63

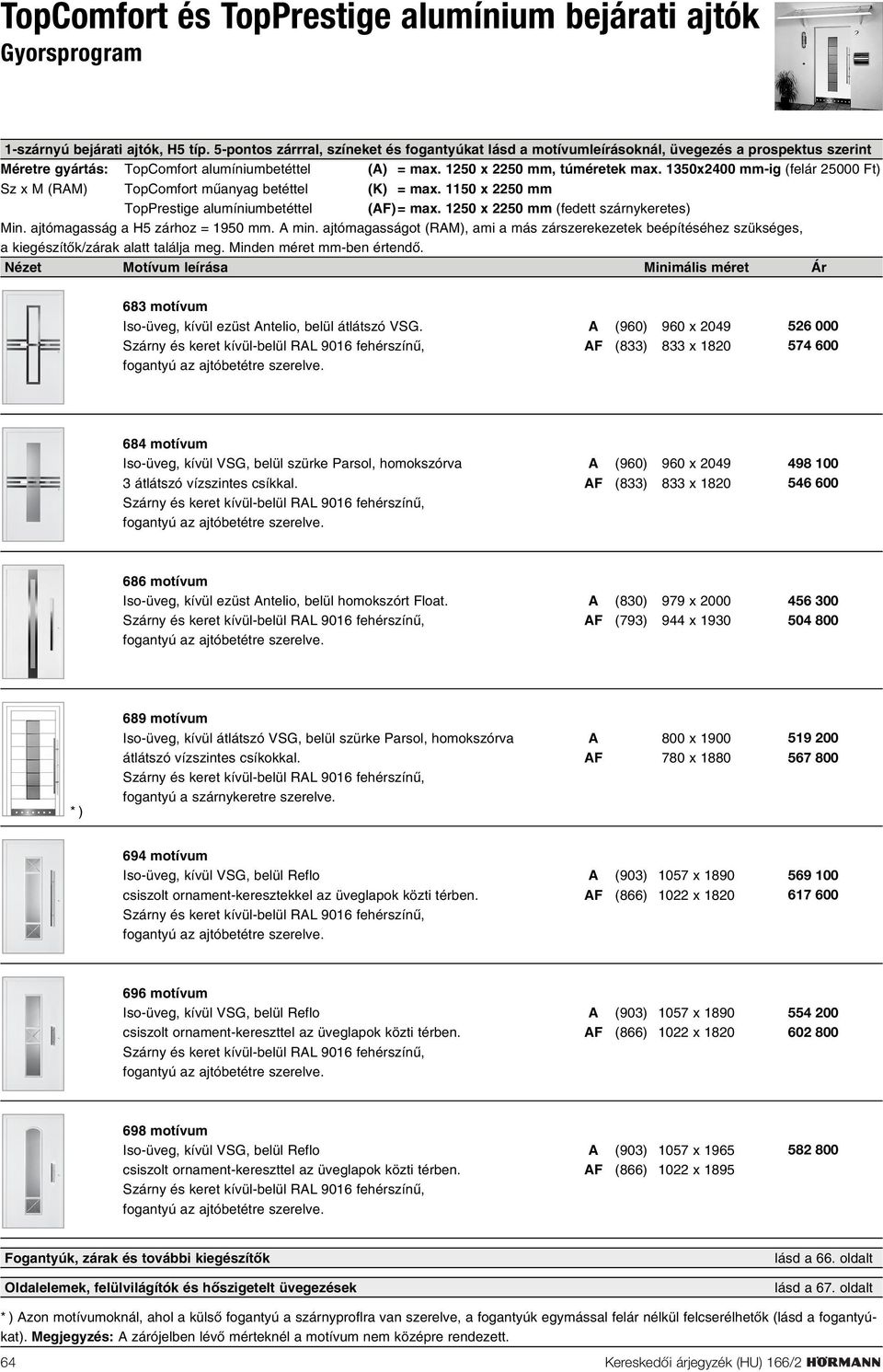

9 TopComfort és TopPrestige alumínium bejárati ajtók 1-szárnyú bejárati ajtók, H5 típ. 5-pontos zárrral, színeket és fogantyúkat lásd a motívumleírásoknál, üvegezés a prospektus szerint Méretre gyártás: TopComfort alumíniumbetéttel (A) = max x 2250 mm, túméretek max. 1350x2400 mm-ig (felár Ft) Sz x M (RAM) TopComfort mûanyag betéttel (K) = max x 2250 mm TopPrestige alumíniumbetéttel (AF) = max x 2250 mm (fedett szárnykeretes) Min. ajtómagasság a H5 zárhoz = 1950 mm. A min. ajtómagasságot (RAM), ami a más zárszerekezetek beépítéséhez szükséges, a kiegészítõk/zárak alatt találja meg. Minden méret mm-ben értendõ. Nézet Motívum leírása Minimális méret Ár 683 motívum Iso-üveg, kívül ezüst Antelio, belül átlátszó VSG. A (960) 960 x 2049 AF (833) 833 x motívum Iso-üveg, kívül VSG, belül szürke Parsol, homokszórva A (960) 960 x átlátszó vízszintes csíkkal. AF (833) 833 x motívum Iso-üveg, kívül ezüst Antelio, belül homokszórt Float. A (830) 979 x 2000 AF (793) 944 x motívum Iso-üveg, kívül átlátszó VSG, belül szürke Parsol, homokszórva A 800 x 1900 átlátszó vízszintes csíkokkal. AF 780 x 1880 fogantyú a szárnykeretre szerelve motívum Iso-üveg, kívül VSG, belül Reflo A (903) 1057 x 1890 csiszolt ornament-keresztekkel az üveglapok közti térben. AF (866) 1022 x motívum Iso-üveg, kívül VSG, belül Reflo A (903) 1057 x 1890 csiszolt ornament-kereszttel az üveglapok közti térben. AF (866) 1022 x motívum Iso-üveg, kívül VSG, belül Reflo A (903) 1057 x 1965 csiszolt ornament-kereszttel az üveglapok közti térben. AF (866) 1022 x Fogantyúk, zárak és további kiegészítõk Oldalelemek, felülvilágítók és hõszigetelt üvegezések lásd a 66. oldalt lásd a 67. oldalt * ) Azon motívumoknál, ahol a külsõ fogantyú a szárnyproflra van szerelve, a fogantyúk egymással felár nélkül felcserélhetõk (lásd a fogantyúkat). Megjegyzés: A zárójelben lévõ mérteknél a motívum nem középre rendezett. 64 Kereskedó i árjegyzék (HU) 166/2

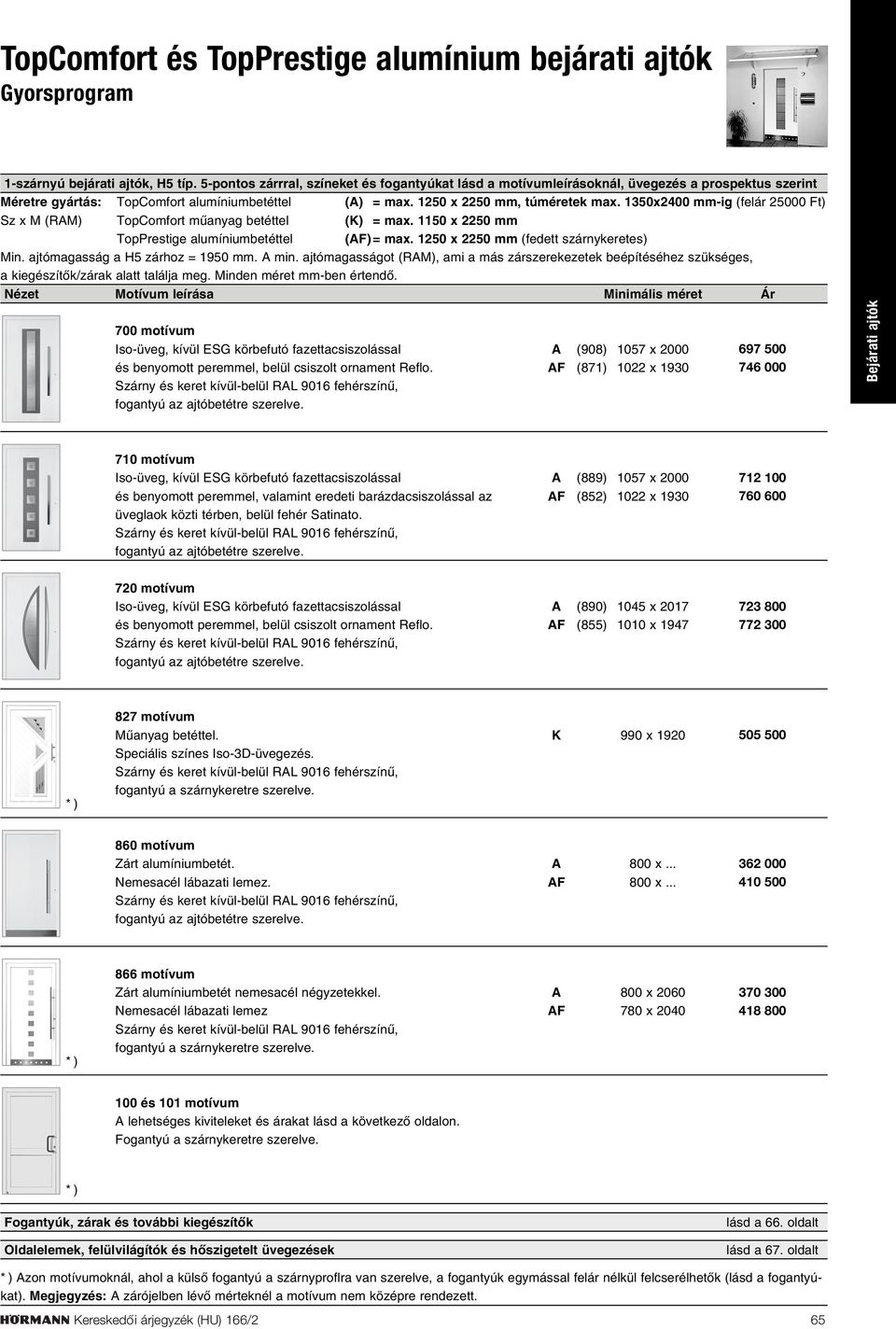

10 TopComfort és TopPrestige alumínium bejárati ajtók 1-szárnyú bejárati ajtók, H5 típ. 5-pontos zárrral, színeket és fogantyúkat lásd a motívumleírásoknál, üvegezés a prospektus szerint Méretre gyártás: TopComfort alumíniumbetéttel (A) = max x 2250 mm, túméretek max. 1350x2400 mm-ig (felár Ft) Sz x M (RAM) TopComfort mûanyag betéttel (K) = max x 2250 mm TopPrestige alumíniumbetéttel (AF) = max x 2250 mm (fedett szárnykeretes) Min. ajtómagasság a H5 zárhoz = 1950 mm. A min. ajtómagasságot (RAM), ami a más zárszerekezetek beépítéséhez szükséges, a kiegészítõk/zárak alatt találja meg. Minden méret mm-ben értendõ. Nézet Motívum leírása Minimális méret Ár 700 motívum Iso-üveg, kívül ESG körbefutó fazettacsiszolással A (908) 1057 x 2000 és benyomott peremmel, belül csiszolt ornament Reflo. AF (871) 1022 x Bejárati ajtók 710 motívum Iso-üveg, kívül ESG körbefutó fazettacsiszolással A (889) 1057 x 2000 és benyomott peremmel, valamint eredeti barázdacsiszolással az AF (852) 1022 x 1930 üveglaok közti térben, belül fehér Satinato motívum Iso-üveg, kívül ESG körbefutó fazettacsiszolással A (890) 1045 x 2017 és benyomott peremmel, belül csiszolt ornament Reflo. AF (855) 1010 x motívum Mûanyag betéttel. K 990 x 1920 Speciális színes Iso-3D-üvegezés. fogantyú a szárnykeretre szerelve motívum Zárt alumíniumbetét. A 800 x... Nemesacél lábazati lemez. AF 800 x motívum Zárt alumíniumbetét nemesacél négyzetekkel. A 800 x 2060 Nemesacél lábazati lemez AF 780 x 2040 fogantyú a szárnykeretre szerelve és 101 motívum A lehetséges kiviteleket és árakat lásd a következõ oldalon. Fogantyú a szárnykeretre szerelve. Fogantyúk, zárak és további kiegészítõk Oldalelemek, felülvilágítók és hõszigetelt üvegezések lásd a 66. oldalt lásd a 67. oldalt * ) Azon motívumoknál, ahol a külsõ fogantyú a szárnyproflra van szerelve, a fogantyúk egymással felár nélkül felcserélhetõk (lásd a fogantyúkat). Megjegyzés: A zárójelben lévõ mérteknél a motívum nem középre rendezett. Kereskedó i árjegyzék (HU) 166/2 65

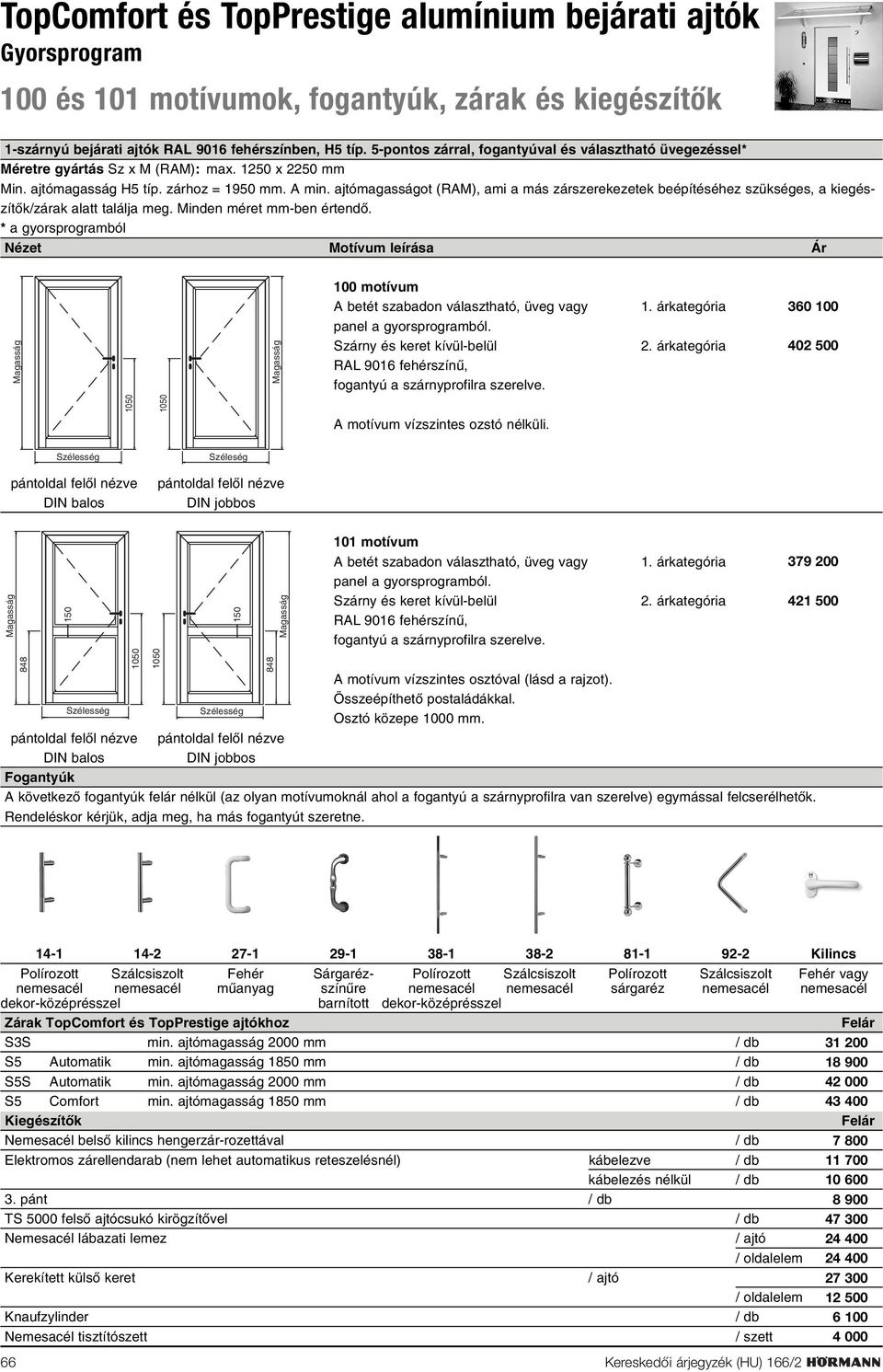

11 TopComfort és TopPrestige alumínium bejárati ajtók 100 és 101 motívumok, fogantyúk, zárak és kiegészító k 1-szárnyú bejárati ajtók RAL 9016 fehérszínben, H5 típ. 5-pontos zárral, fogantyúval és választható üvegezéssel* Méretre gyártás Sz x M (RAM): max x 2250 mm Min. ajtómagasság H5 típ. zárhoz = 1950 mm. A min. ajtómagasságot (RAM), ami a más zárszerekezetek beépítéséhez szükséges, a kiegészítõk/zárak alatt találja meg. Minden méret mm-ben értendõ. * a gyorsprogramból Nézet Motívum leírása Ár Magasság Magasság 100 motívum A betét szabadon választható, üveg vagy panel a gyorsprogramból. Szárny és keret kívül-belül RAL 9016 fehérszínû, 1. árkategória 2. árkategória A motívum vízszintes ozstó nélküli. Szélesség pántoldal felõl nézve DIN balos Széleség pántoldal felõl nézve DIN jobbos Magasság Magasság 101 motívum A betét szabadon választható, üveg vagy panel a gyorsprogramból. Szárny és keret kívül-belül RAL 9016 fehérszínû, 1. árkategória 2. árkategória Szélesség Szélesség A motívum vízszintes osztóval (lásd a rajzot). Összeépíthetõ postaládákkal. Osztó közepe 1000 mm. pántoldal felõl nézve pántoldal felõl nézve DIN balos DIN jobbos Fogantyúk A következõ fogantyúk felár nélkül (az olyan motívumoknál ahol a fogantyú a szárnyprofilra van szerelve) egymással felcserélhetõk. Rendeléskor kérjük, adja meg, ha más fogantyút szeretne Kilincs Polírozott Szálcsiszolt Fehér Sárgaréz- Polírozott Szálcsiszolt Polírozott Szálcsiszolt Fehér vagy nemesacél nemesacél mûanyag színûre nemesacél nemesacél sárgaréz nemesacél nemesacél dekor-középrésszel barnított dekor-középrésszel Zárak TopComfort és TopPrestige ajtókhoz Felár S3S min. ajtómagasság 2000 mm / db S5 Automatik min. ajtómagasság 1850 mm / db S5S Automatik min. ajtómagasság 2000 mm / db S5 Comfort min. ajtómagasság 1850 mm / db Kiegészítõk Nemesacél belsõ kilincs hengerzár-rozettával / db Elektromos zárellendarab (nem lehet automatikus reteszelésnél) kábelezve / db kábelezés nélkül / db 3. pánt / db TS 5000 felsõ ajtócsukó kirögzítõvel / db Nemesacél lábazati lemez / ajtó / oldalelem Kerekített külsõ keret / ajtó / oldalelem Knaufzylinder / db Nemesacél tisztítószett / szett 66 Kereskedó i árjegyzék (HU) 166/ Felár

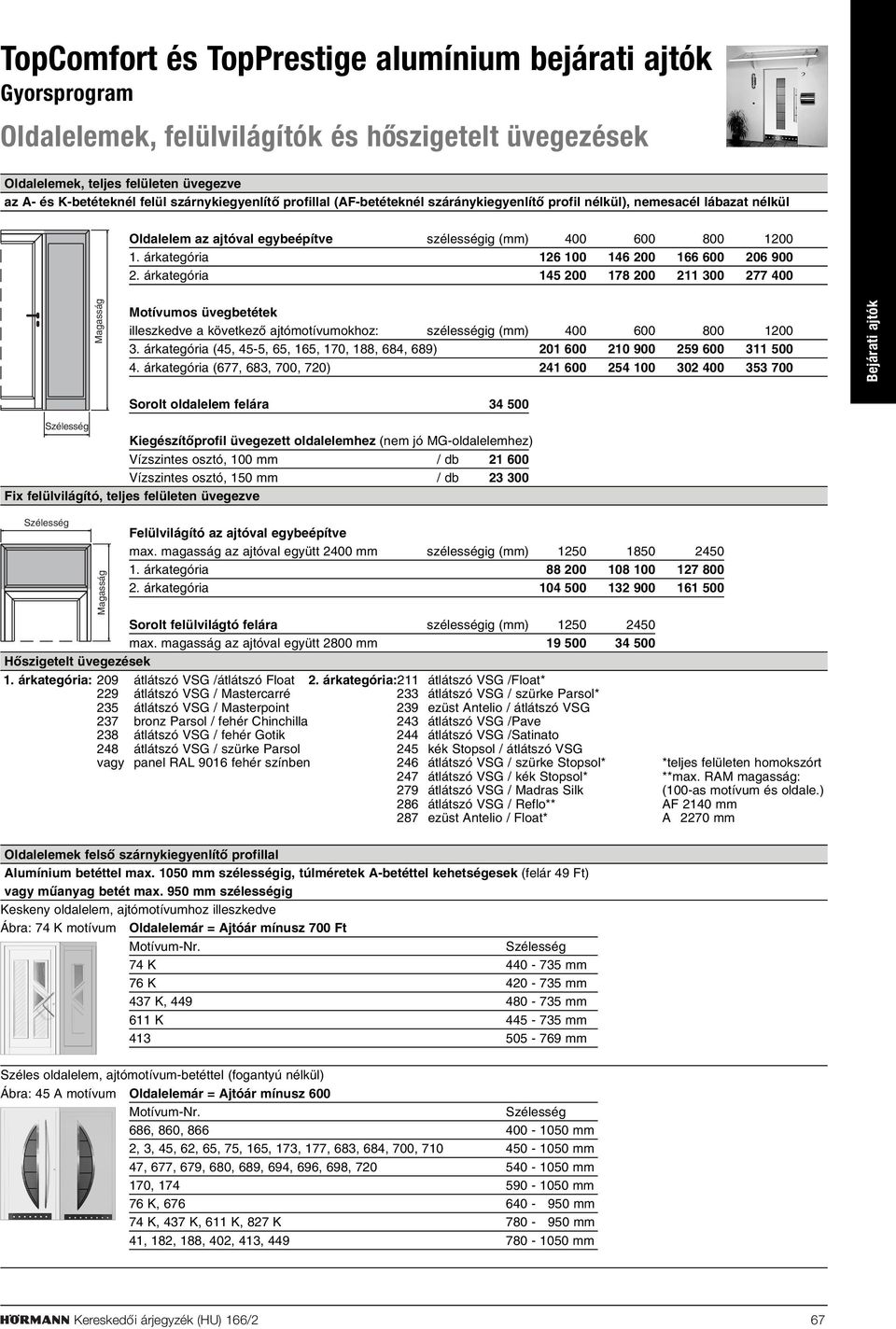

12 TopComfort és TopPrestige alumínium bejárati ajtók Oldalelemek, felülvilágítók és hó szigetelt üvegezések Oldalelemek, teljes felületen üvegezve az A- és K-betéteknél felül szárnykiegyenlítõ profillal (AF-betéteknél száránykiegyenlítõ profil nélkül), nemesacél lábazat nélkül Oldalelem az ajtóval egybeépítve szélességig (mm) árkategória árkategória Magasság Motívumos üvegbetétek illeszkedve a következõ ajtómotívumokhoz: szélességig (mm) árkategória (45, 45-5, 65, 165, 170, 188, 684, 689) árkategória (677, 683, 700, 720) Sorolt oldalelem felára Bejárati ajtók Szélesség Kiegészítõprofil üvegezett oldalelemhez (nem jó MG-oldalelemhez) Vízszintes osztó, 100 mm / db Vízszintes osztó, 150 mm / db Fix felülvilágító, teljes felületen üvegezve Szélesség Magasság Felülvilágító az ajtóval egybeépítve max. magasság az ajtóval együtt 2400 mm szélességig (mm) árkategória árkategória Sorolt felülvilágtó felára szélességig (mm) max. magasság az ajtóval együtt 2800 mm Hõszigetelt üvegezések 1. árkategória: 209 átlátszó VSG /átlátszó Float 2. árkategória:211 átlátszó VSG /Float* 229 átlátszó VSG / Mastercarré 233 átlátszó VSG / szürke Parsol* 235 átlátszó VSG / Masterpoint 239 ezüst Antelio / átlátszó VSG 237 bronz Parsol / fehér Chinchilla 243 átlátszó VSG /Pave 238 átlátszó VSG / fehér Gotik 244 átlátszó VSG /Satinato 248 átlátszó VSG / szürke Parsol 245 kék Stopsol / átlátszó VSG vagy panel RAL 9016 fehér színben 246 átlátszó VSG / szürke Stopsol* *teljes felületen homokszórt 247 átlátszó VSG / kék Stopsol* **max. RAM magasság: 279 átlátszó VSG / Madras Silk (100-as motívum és oldale.) 286 átlátszó VSG / Reflo** AF 2140 mm 287 ezüst Antelio / Float* A 2270 mm Oldalelemek felsõ szárnykiegyenlítõ profillal Alumínium betéttel max mm szélességig, túlméretek A-betéttel kehetségesek (felár 49 Ft) vagy mûanyag betét max. 950 mm szélességig Keskeny oldalelem, ajtómotívumhoz illeszkedve Ábra: 74 K motívum Oldalelemár = Ajtóár mínusz 700 Ft Motívum-Nr. Szélesség 74 K mm 76 K mm 437 K, mm 611 K mm mm Széles oldalelem, ajtómotívum-betéttel (fogantyú nélkül) Ábra: 45 A motívum Oldalelemár = Ajtóár mínusz 600 Motívum-Nr. Szélesség 686, 860, mm 2, 3, 45, 62, 65, 75, 165, 173, 177, 683, 684, 700, mm 47, 677, 679, 680, 689, 694, 696, 698, mm 170, mm 76 K, mm 74 K, 437 K, 611 K, 827 K mm 41, 182, 188, 402, 413, mm Kereskedó i árjegyzék (HU) 166/2 67

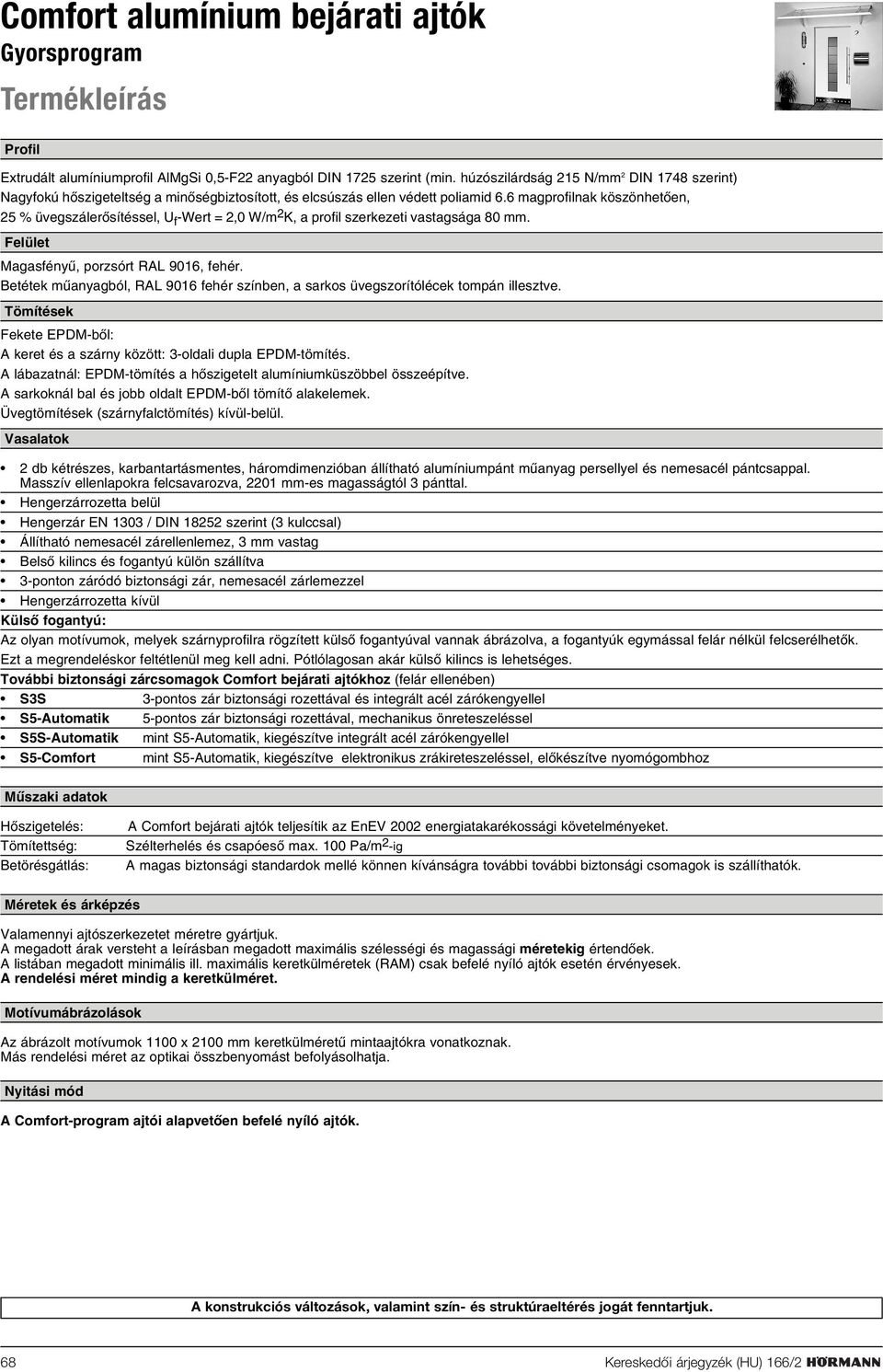

13 Comfort alumínium bejárati ajtók Termékleírás Profil Extrudált alumíniumprofil AlMgSi 0,5-F22 anyagból DIN 1725 szerint (min. húzószilárdság 215 N/mm 2 DIN 1748 szerint) Nagyfokú hõszigeteltség a minõségbiztosított, és elcsúszás ellen védett poliamid 6.6 magprofilnak köszönhetõen, 25 % üvegszálerõsítéssel, U f -Wert = 2,0 W/m 2 K, a profil szerkezeti vastagsága 80 mm. Felület Magasfényû, porzsórt RAL 9016, fehér. Betétek mûanyagból, RAL 9016 fehér színben, a sarkos üvegszorítólécek tompán illesztve. Tömítések Fekete EPDM-bõl: A keret és a szárny között: 3-oldali dupla EPDM-tömítés. A lábazatnál: EPDM-tömítés a hõszigetelt alumíniumküszöbbel összeépítve. A sarkoknál bal és jobb oldalt EPDM-bõl tömítõ alakelemek. Üvegtömítések (szárnyfalctömítés) kívül-belül. Vasalatok 2 db kétrészes, karbantartásmentes, háromdimenzióban állítható alumíniumpánt mûanyag persellyel és nemesacél pántcsappal. Masszív ellenlapokra felcsavarozva, 2201 mm-es magasságtól 3 pánttal. Hengerzárrozetta belül Hengerzár EN 1303 / DIN szerint (3 kulccsal) Állítható nemesacél zárellenlemez, 3 mm vastag Belsõ kilincs és fogantyú külön szállítva 3-ponton záródó biztonsági zár, nemesacél zárlemezzel Hengerzárrozetta kívül Külsõ fogantyú: Az olyan motívumok, melyek szárnyprofilra rögzített külsõ fogantyúval vannak ábrázolva, a fogantyúk egymással felár nélkül felcserélhetõk. Ezt a megrendeléskor feltétlenül meg kell adni. Pótlólagosan akár külsõ kilincs is lehetséges. További biztonsági zárcsomagok Comfort bejárati ajtókhoz (felár ellenében) S3S 3-pontos zár biztonsági rozettával és integrált acél zárókengyellel S5-Automatik 5-pontos zár biztonsági rozettával, mechanikus önreteszeléssel S5S-Automatik mint S5-Automatik, kiegészítve integrált acél zárókengyellel S5-Comfort mint S5-Automatik, kiegészítve elektronikus zrákireteszeléssel, elõkészítve nyomógombhoz Mûszaki adatok Hõszigetelés: Tömítettség: Betörésgátlás: A Comfort bejárati ajtók teljesítik az EnEV 2002 energiatakarékossági követelményeket. Szélterhelés és csapóesõ max. 100 Pa/m 2 -ig A magas biztonsági standardok mellé können kívánságra további további biztonsági csomagok is szállíthatók. Méretek és árképzés Valamennyi ajtószerkezetet méretre gyártjuk. A megadott árak versteht a leírásban megadott maximális szélességi és magassági méretekig értendõek. A listában megadott minimális ill. maximális keretkülméretek (RAM) csak befelé nyíló ajtók esetén érvényesek. A rendelési méret mindig a keretkülméret. Motívumábrázolások Az ábrázolt motívumok 1100 x 2100 mm keretkülméretû mintaajtókra vonatkoznak. Más rendelési méret az optikai összbenyomást befolyásolhatja. Nyitási mód A Comfort-program ajtói alapvetõen befelé nyíló ajtók. A konstrukciós változások, valamint szín- és struktúraeltérés jogát fenntartjuk. 68 Kereskedó i árjegyzék (HU) 166/2

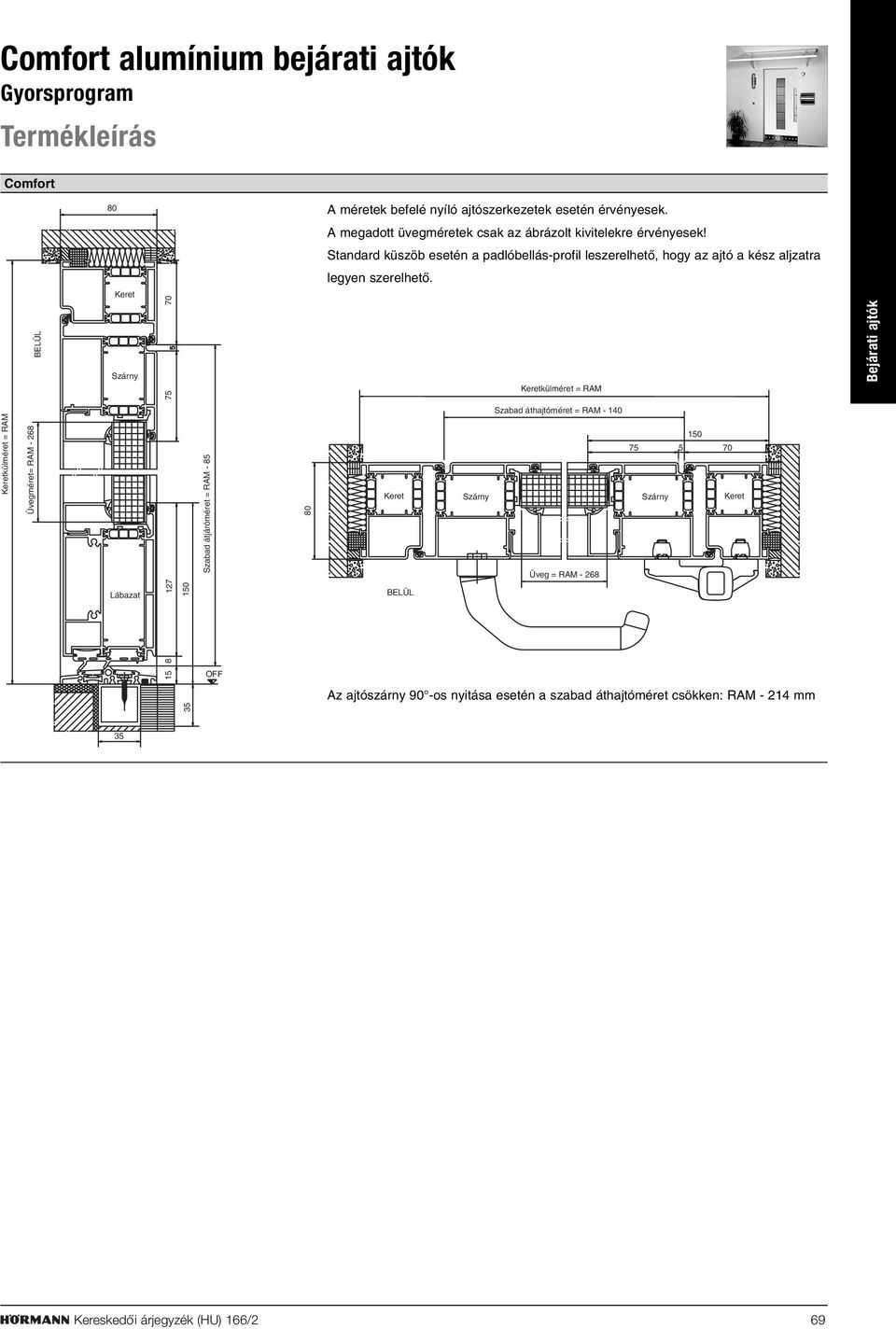

14 Comfort alumínium bejárati ajtók Termékleírás Comfort 80 A méretek befelé nyíló ajtószerkezetek esetén érvényesek. A megadott üvegméretek csak az ábrázolt kivitelekre érvényesek! Standard küszöb esetén a padlóbellás-profil leszerelhetõ, hogy az ajtó a kész aljzatra legyen szerelhetõ. Keretkülméret = RAM Üvegméret= RAM BELÜL Keret Szárny Lábazat OFF 35 Szabad átjáróméret = RAM Keret BELÜL Keretkülméret = RAM Szabad áthajtóméret = RAM Szárny Üveg = RAM Szárny Keret Bejárati ajtók Az ajtószárny 90 -os nyitása esetén a szabad áthajtóméret csökken: RAM mm 35 Kereskedó i árjegyzék (HU) 166/2 69

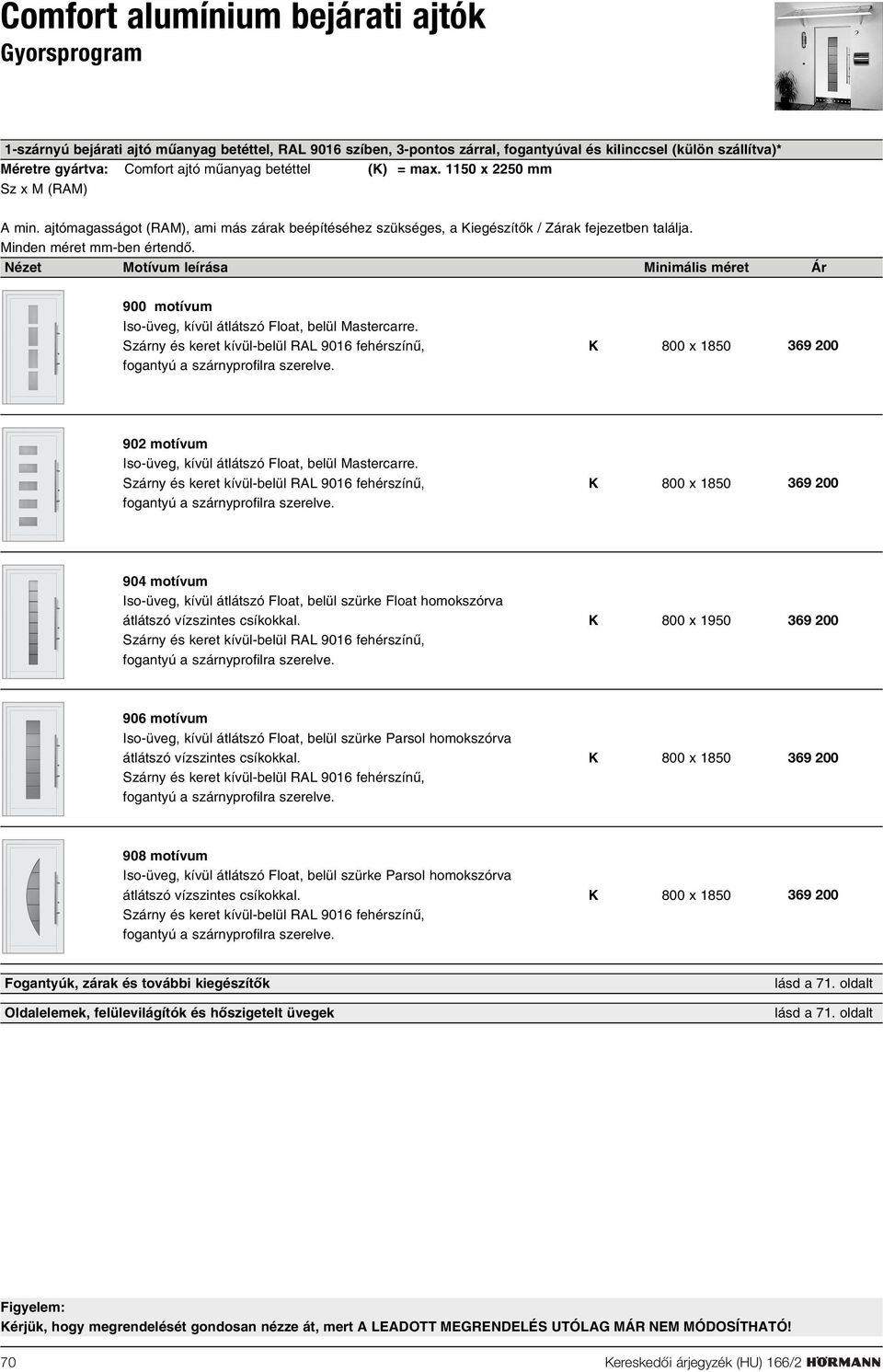

15 Comfort alumínium bejárati ajtók 1-szárnyú bejárati ajtó mûanyag betéttel, RAL 9016 szíben, 3-pontos zárral, fogantyúval és kilinccsel (külön szállítva)* Méretre gyártva: Comfort ajtó mûanyag betéttel (K) = max x 2250 mm Sz x M (RAM) A min. ajtómagasságot (RAM), ami más zárak beépítéséhez szükséges, a Kiegészítõk / Zárak fejezetben találja. Minden méret mm-ben értendõ. Nézet Motívum leírása Minimális méret Ár 900 motívum Iso-üveg, kívül átlátszó Float, belül Mastercarre. K 800 x motívum Iso-üveg, kívül átlátszó Float, belül Mastercarre. K 800 x motívum Iso-üveg, kívül átlátszó Float, belül szürke Float homokszórva átlátszó vízszintes csíkokkal. K 800 x motívum Iso-üveg, kívül átlátszó Float, belül szürke Parsol homokszórva átlátszó vízszintes csíkokkal. K 800 x motívum Iso-üveg, kívül átlátszó Float, belül szürke Parsol homokszórva átlátszó vízszintes csíkokkal. K 800 x Fogantyúk, zárak és további kiegészítõk Oldalelemek, felülevilágítók és hõszigetelt üvegek lásd a 71. oldalt lásd a 71. oldalt Figyelem: Kérjük, hogy megrendelését gondosan nézze át, mert A LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! 70 Kereskedó i árjegyzék (HU) 166/2

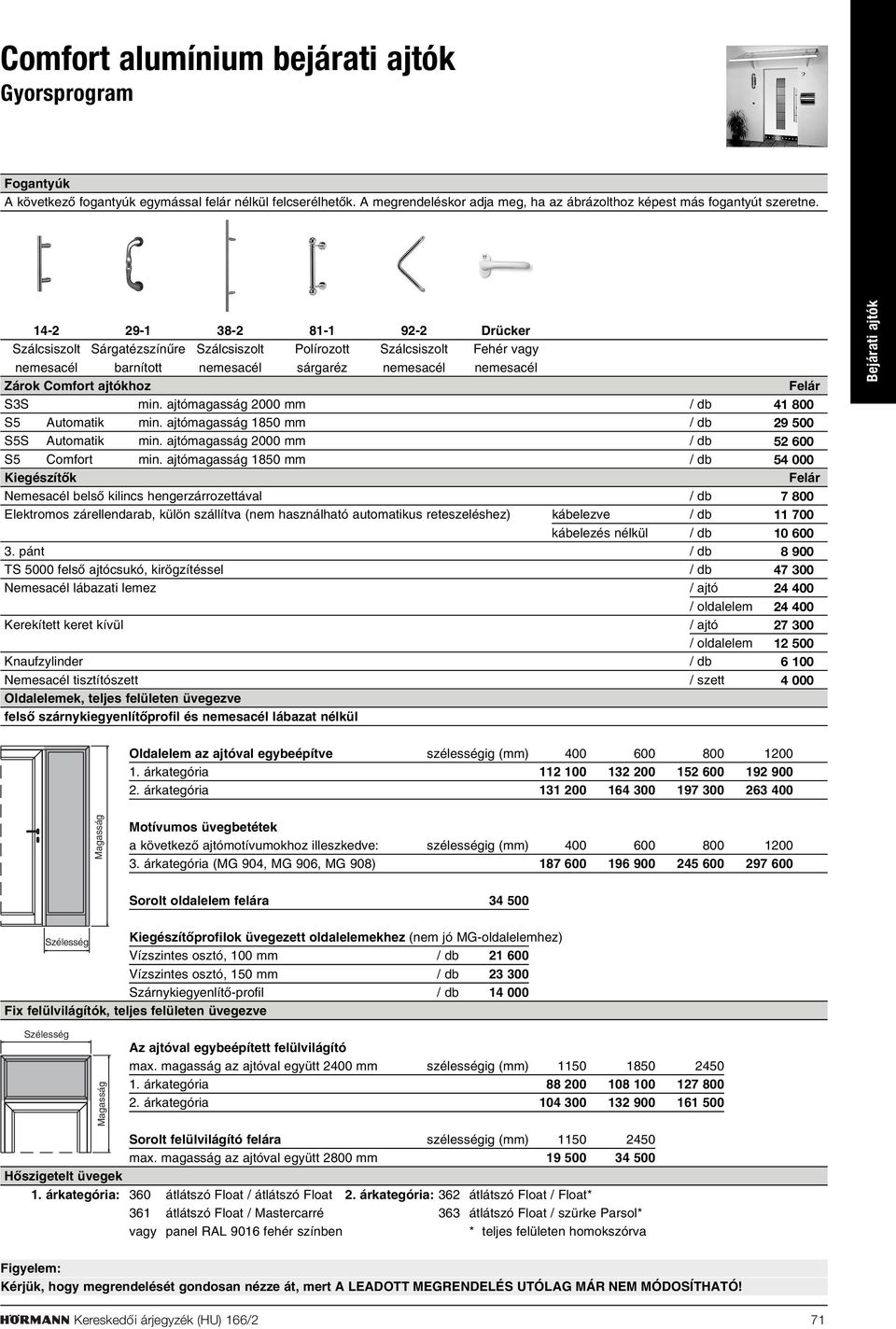

16 Comfort alumínium bejárati ajtók Fogantyúk A következõ fogantyúk egymással felár nélkül felcserélhetõk. A megrendeléskor adja meg, ha az ábrázolthoz képest más fogantyút szeretne Drücker Szálcsiszolt Sárgatézszínûre Szálcsiszolt Polírozott Szálcsiszolt Fehér vagy nemesacél barnított nemesacél sárgaréz nemesacél nemesacél Zárok Comfort ajtókhoz S3S min. ajtómagasság 2000 mm / db S5 Automatik min. ajtómagasság 1850 mm / db S5S Automatik min. ajtómagasság 2000 mm / db S5 Comfort min. ajtómagasság 1850 mm / db Kiegészítõk Nemesacél belsõ kilincs hengerzárrozettával / db Elektromos zárellendarab, külön szállítva (nem használható automatikus reteszeléshez) kábelezve / db kábelezés nélkül / db 3. pánt / db TS 5000 felsõ ajtócsukó, kirögzítéssel / db Nemesacél lábazati lemez / ajtó / oldalelem Kerekített keret kívül / ajtó / oldalelem Knaufzylinder / db Nemesacél tisztítószett / szett Oldalelemek, teljes felületen üvegezve felsõ szárnykiegyenlítõprofil és nemesacél lábazat nélkül Felár Felár Bejárati ajtók Oldalelem az ajtóval egybeépítve szélességig (mm) árkategória árkategória Magasság Motívumos üvegbetétek a következõ ajtómotívumokhoz illeszkedve: szélességig (mm) árkategória (MG 904, MG 906, MG 908) Sorolt oldalelem felára Szélesség Kiegészítõprofilok üvegezett oldalelemekhez (nem jó MG-oldalelemhez) Vízszintes osztó, 100 mm / db Vízszintes osztó, 150 mm / db Szárnykiegyenlítõ-profil / db Fix felülvilágítók, teljes felületen üvegezve Szélesség Magasság Az ajtóval egybeépített felülvilágító max. magasság az ajtóval együtt 2400 mm szélességig (mm) árkategória árkategória Sorolt felülvilágító felára szélességig (mm) max. magasság az ajtóval együtt 2800 mm Hõszigetelt üvegek 1. árkategória: 360 átlátszó Float / átlátszó Float 2. árkategória: 362 átlátszó Float / Float* 361 átlátszó Float / Mastercarré 363 átlátszó Float / szürke Parsol* vagy panel RAL 9016 fehér színben * teljes felületen homokszórva Figyelem: Kérjük, hogy megrendelését gondosan nézze át, mert A LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! Kereskedó i árjegyzék (HU) 166/2 71

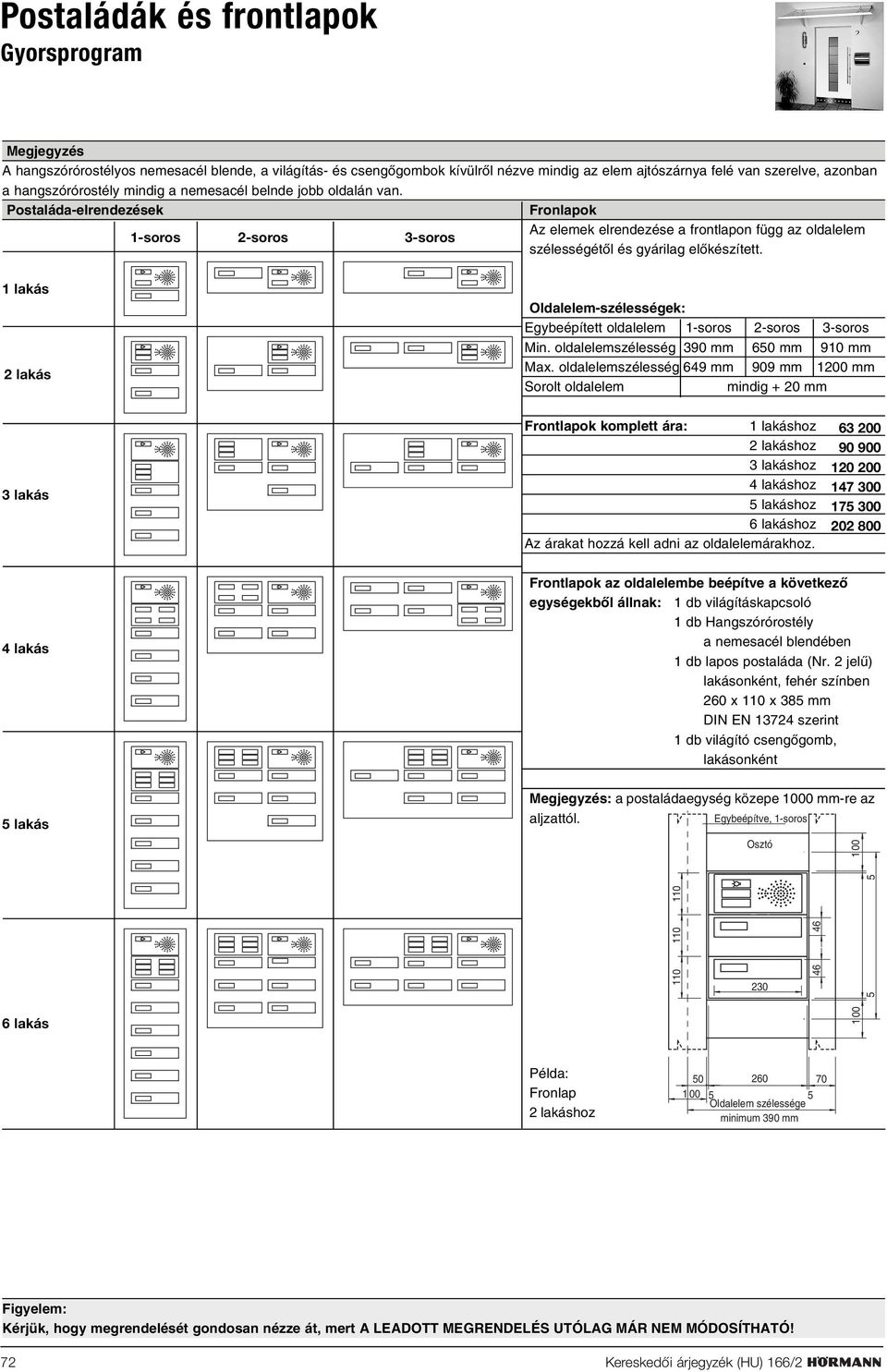

17 Postaládák és frontlapok Megjegyzés A hangszórórostélyos nemesacél blende, a világítás- és csengõgombok kívülrõl nézve mindig az elem ajtószárnya felé van szerelve, azonban a hangszórórostély mindig a nemesacél belnde jobb oldalán van. Postaláda-elrendezések 1-soros 2-soros 3-soros Fronlapok Az elemek elrendezése a frontlapon függ az oldalelem szélességétõl és gyárilag elõkészített. 1 lakás 2 lakás Oldalelem-szélességek: Egybeépített oldalelem 1-soros 2-soros 3-soros Min. oldalelemszélesség 390 mm 650 mm 910 mm Max. oldalelemszélesség 649 mm 909 mm 1200 mm Sorolt oldalelem mindig + 20 mm 3 lakás Frontlapok komplett ára: 1 lakáshoz 2 lakáshoz 3 lakáshoz 4 lakáshoz 5 lakáshoz 6 lakáshoz Az árakat hozzá kell adni az oldalelemárakhoz lakás Frontlapok az oldalelembe beépítve a következõ egységekbõl állnak: 1 db világításkapcsoló 1 db Hangszórórostély a nemesacél blendében 1 db lapos postaláda (Nr. 2 jelû) lakásonként, fehér színben 260 x 110 x 385 mm DIN EN szerint 1 db világító csengõgomb, lakásonként 5 lakás Megjegyzés: a postaládaegység közepe 1000 mm-re az aljzattól. Egybeépítve, 1-soros Osztó lakás 1 00 Példa: Fronlap 2 lakáshoz Oldalelem szélessége minimum 390 mm Figyelem: Kérjük, hogy megrendelését gondosan nézze át, mert A LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! 72 Kereskedó i árjegyzék (HU) 166/2

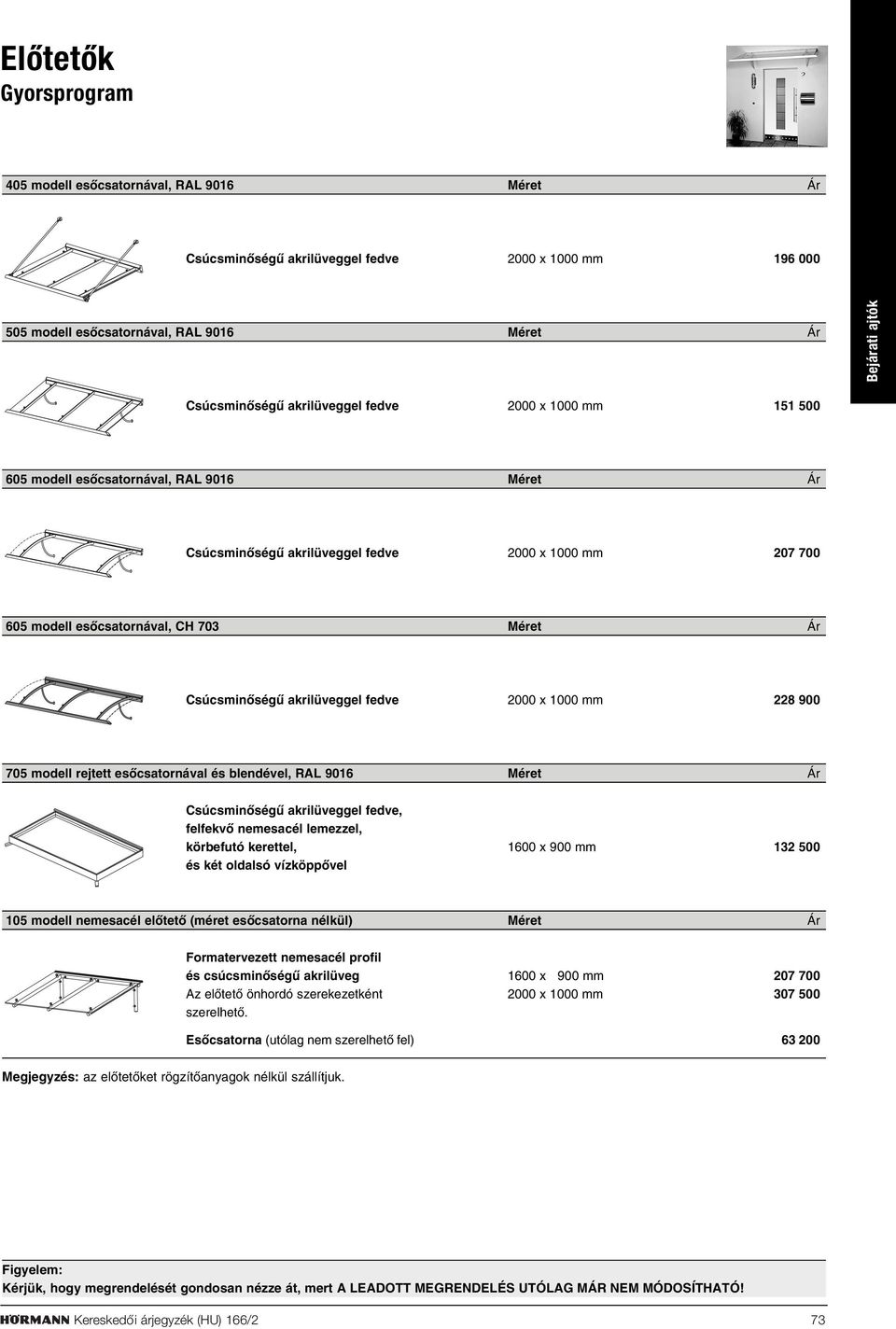

18 Eló tetó k 405 modell esõcsatornával, RAL 9016 Méret Ár Csúcsminõségû akrilüveggel fedve 2000 x 1000 mm modell esõcsatornával, RAL 9016 Méret Ár Bejárati ajtók Csúcsminõségû akrilüveggel fedve 2000 x 1000 mm modell esõcsatornával, RAL 9016 Méret Ár Csúcsminõségû akrilüveggel fedve 2000 x 1000 mm modell esõcsatornával, CH 703 Méret Ár Csúcsminõségû akrilüveggel fedve 2000 x 1000 mm modell rejtett esõcsatornával és blendével, RAL 9016 Méret Ár Csúcsminõségû akrilüveggel fedve, felfekvõ nemesacél lemezzel, körbefutó kerettel, 1600 x 900 mm és két oldalsó vízköppõvel 105 modell nemesacél elõtetõ (méret esõcsatorna nélkül) Méret Ár Formatervezett nemesacél profil és csúcsminõségû akrilüveg 1600 x 900 mm Az elõtetõ önhordó szerekezetként 2000 x 1000 mm szerelhetõ. Esõcsatorna (utólag nem szerelhetõ fel) Megjegyzés: az elõtetõket rögzítõanyagok nélkül szállítjuk. Figyelem: Kérjük, hogy megrendelését gondosan nézze át, mert A LEADOTT MEGRENDELÉS UTÓLAG MÁR NEM MÓDOSÍTHATÓ! Kereskedó i árjegyzék (HU) 166/2 73

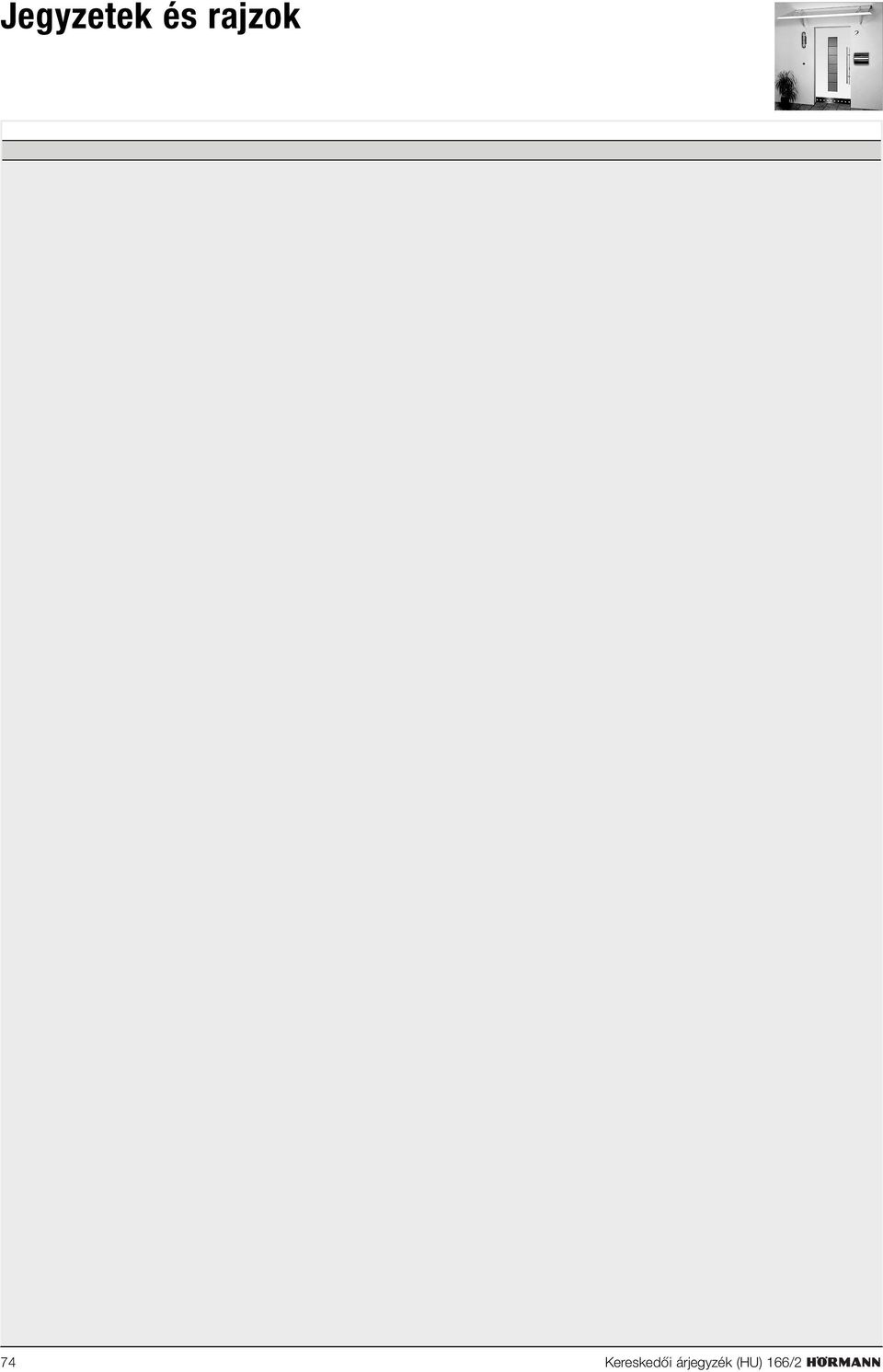

19 Jegyzetek és rajzok 74 Kereskedó i árjegyzék (HU) 166/2
