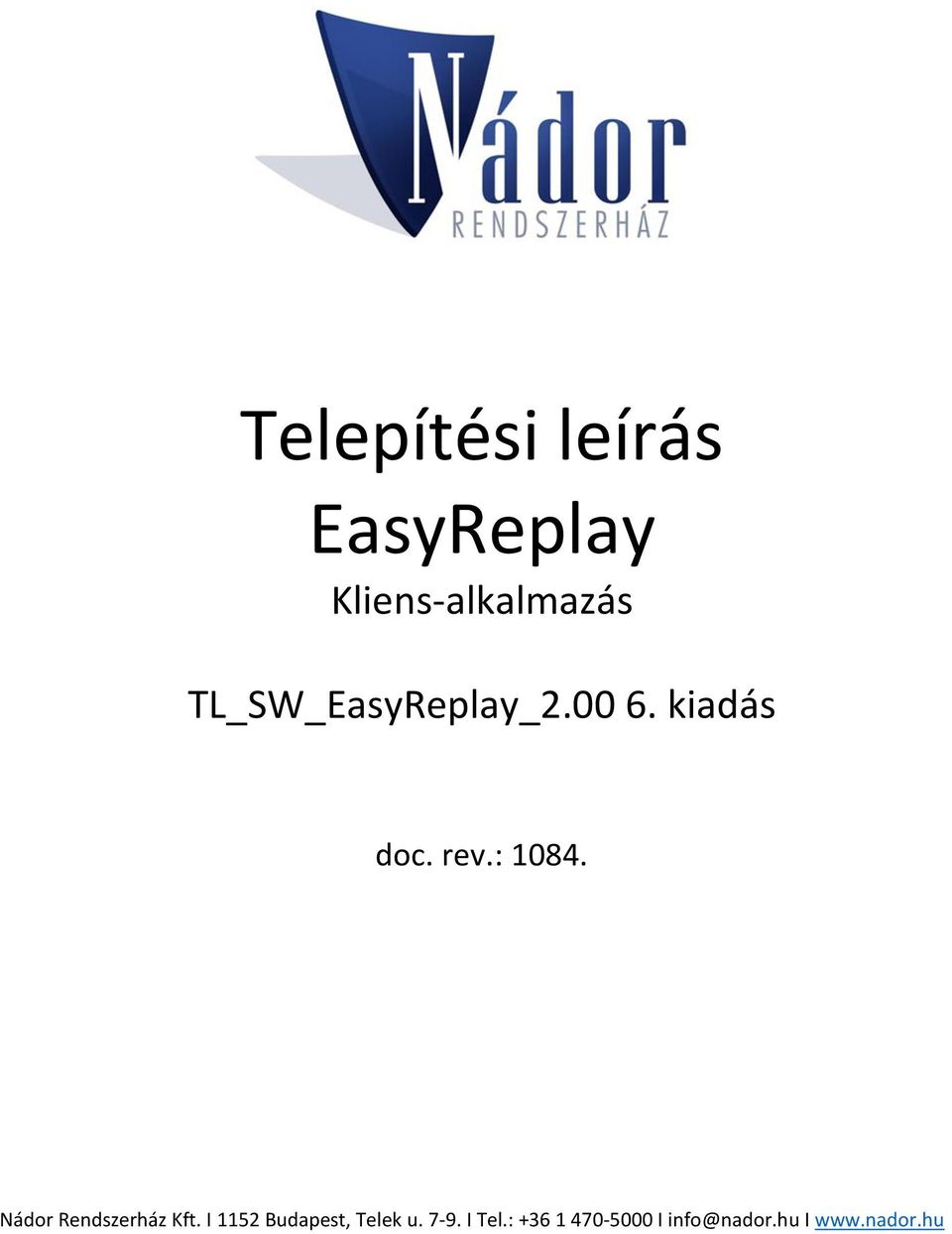

1 Telepítési leírás EasyReplay Kliens-alkalmazás TL_SW_EasyReplay_ kiadás doc. rev.: 1084.

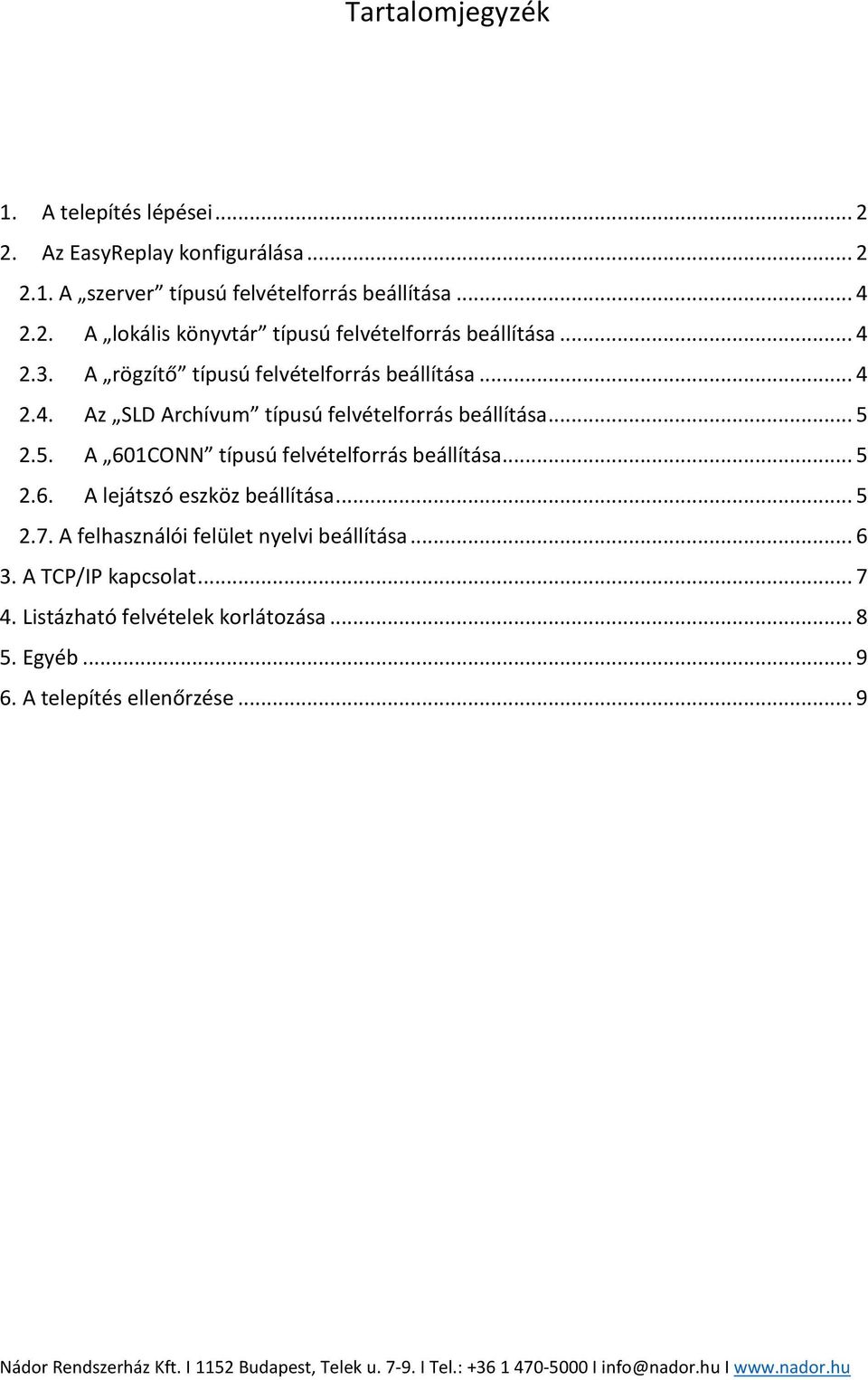

2 Tartalomjegyzék 1. A telepítés lépései Az EasyReplay konfigurálása A szerver típusú felvételforrás beállítása A lokális könyvtár típusú felvételforrás beállítása A rögzítő típusú felvételforrás beállítása Az SLD Archívum típusú felvételforrás beállítása A 601CONN típusú felvételforrás beállítása A lejátszó eszköz beállítása A felhasználói felület nyelvi beállítása A TCP/IP kapcsolat Listázható felvételek korlátozása Egyéb A telepítés ellenőrzése... 9

3 1. A telepítés lépései Az EasyReplay alkalmazás futtatásának feltételeit a Kezelési leírás c. dokumentum tartalmazza. Ezek biztosítása céljából a következő műveleteket végezze el: A megfelelő operációs rendszerrel rendelkező munkaállomás bekapcsolása, a LAN/WAN csatlakozás biztosítása; Az EasyReplay program telepítésére szánt könyvtár létrehozása (javasolt hely a..\solidlog\easyreplay\); A telepítő lemezről az Setup\EasyReplay könytár tartalmának átmásolása a létrehozott könyvtárba; A felvételek letöltéséhez és tárolásához szükséges meghajtó, könyvtár kiválasztása (vagy létrehozása) pl. D:\Archivumok\Munka1\, Az EasyReplay konfigurálása a..\easyreplay\dsrconfig.exe alkalmazás segítségével: Az alkalmazott lejátszó eszköz; A felület nyelvi verziója; A kívánt rendszerközpont(ok), egyéb felvételforrások felvétele; A TCP/IP kapcsolat(ok) paraméterei. 2. Az EasyReplay konfigurálása A konfigurálás az EasyReplay indítása után a Kapcsolódás ablakból a DSRConfig gomb megnyomásával végezhető el. 1. ábra Kapcsolódás ablak

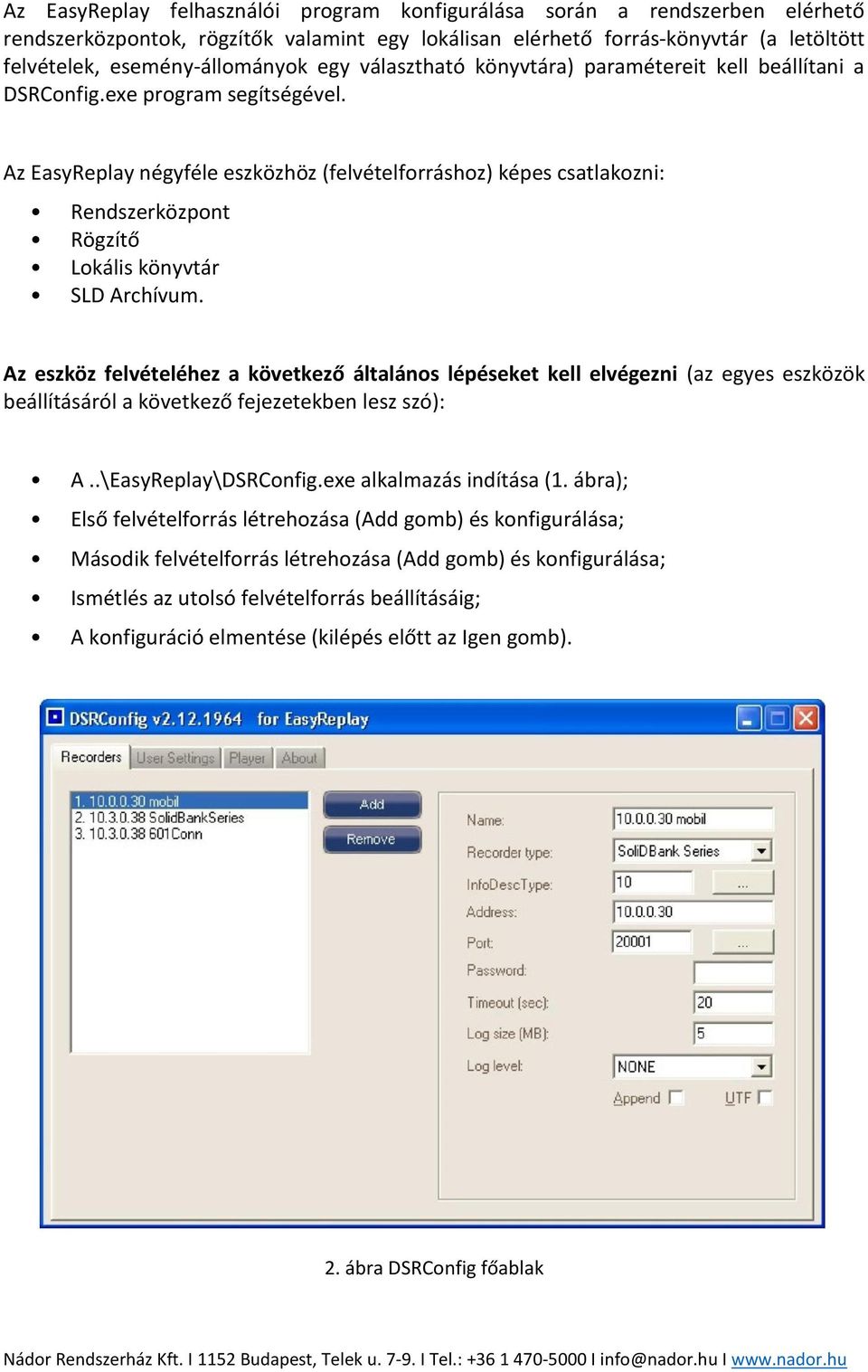

4 Az EasyReplay felhasználói program konfigurálása során a rendszerben elérhető rendszerközpontok, rögzítők valamint egy lokálisan elérhető forrás-könyvtár (a letöltött felvételek, esemény-állományok egy választható könyvtára) paramétereit kell beállítani a DSRConfig.exe program segítségével. Az EasyReplay négyféle eszközhöz (felvételforráshoz) képes csatlakozni: Rendszerközpont Rögzítő Lokális könyvtár SLD Archívum. Az eszköz felvételéhez a következő általános lépéseket kell elvégezni (az egyes eszközök beállításáról a következő fejezetekben lesz szó): A..\EasyReplay\DSRConfig.exe alkalmazás indítása (1. ábra); Első felvételforrás létrehozása (Add gomb) és konfigurálása; Második felvételforrás létrehozása (Add gomb) és konfigurálása; Ismétlés az utolsó felvételforrás beállításáig; A konfiguráció elmentése (kilépés előtt az Igen gomb). 2. ábra DSRConfig főablak

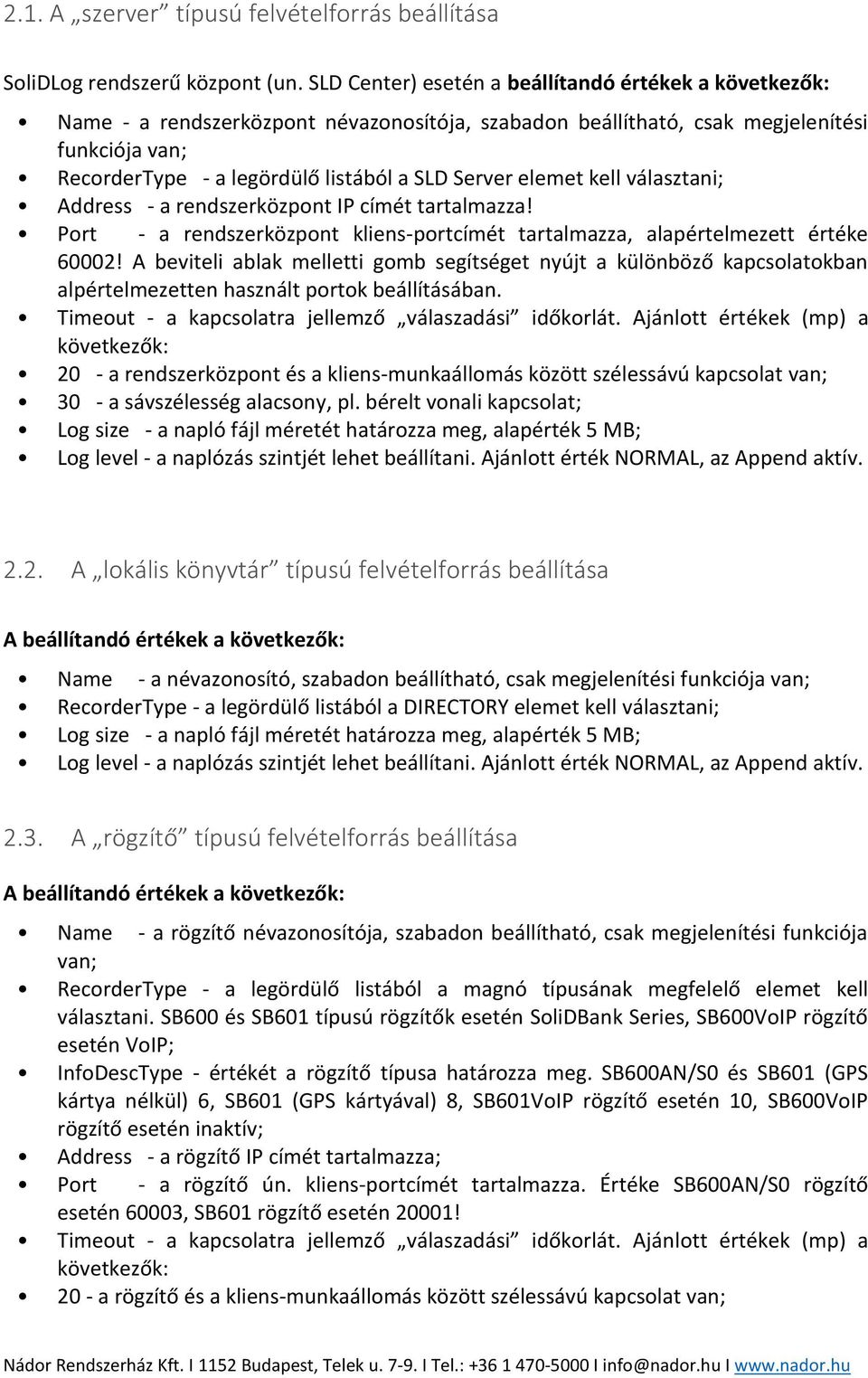

5 2.1. A szerver típusú felvételforrás beállítása SoliDLog rendszerű központ (un. SLD Center) esetén a beállítandó értékek a következők: Name - a rendszerközpont névazonosítója, szabadon beállítható, csak megjelenítési funkciója van; RecorderType - a legördülő listából a SLD Server elemet kell választani; Address - a rendszerközpont IP címét tartalmazza! Port - a rendszerközpont kliens-portcímét tartalmazza, alapértelmezett értéke 60002! A beviteli ablak melletti gomb segítséget nyújt a különböző kapcsolatokban alpértelmezetten használt portok beállításában. Timeout - a kapcsolatra jellemző válaszadási időkorlát. Ajánlott értékek (mp) a következők: 20 - a rendszerközpont és a kliens-munkaállomás között szélessávú kapcsolat van; 30 - a sávszélesség alacsony, pl. bérelt vonali kapcsolat; Log size - a napló fájl méretét határozza meg, alapérték 5 MB; Log level - a naplózás szintjét lehet beállítani. Ajánlott érték NORMAL, az Append aktív A lokális könyvtár típusú felvételforrás beállítása A beállítandó értékek a következők: Name - a névazonosító, szabadon beállítható, csak megjelenítési funkciója van; RecorderType - a legördülő listából a DIRECTORY elemet kell választani; Log size - a napló fájl méretét határozza meg, alapérték 5 MB; Log level - a naplózás szintjét lehet beállítani. Ajánlott érték NORMAL, az Append aktív A rögzítő típusú felvételforrás beállítása A beállítandó értékek a következők: Name - a rögzítő névazonosítója, szabadon beállítható, csak megjelenítési funkciója van; RecorderType - a legördülő listából a magnó típusának megfelelő elemet kell választani. SB600 és SB601 típusú rögzítők esetén SoliDBank Series, SB600VoIP rögzítő esetén VoIP; InfoDescType - értékét a rögzítő típusa határozza meg. SB600AN/S0 és SB601 (GPS kártya nélkül) 6, SB601 (GPS kártyával) 8, SB601VoIP rögzítő esetén 10, SB600VoIP rögzítő esetén inaktív; Address - a rögzítő IP címét tartalmazza; Port - a rögzítő ún. kliens-portcímét tartalmazza. Értéke SB600AN/S0 rögzítő esetén 60003, SB601 rögzítő esetén 20001! Timeout - a kapcsolatra jellemző válaszadási időkorlát. Ajánlott értékek (mp) a következők: 20 - a rögzítő és a kliens-munkaállomás között szélessávú kapcsolat van;

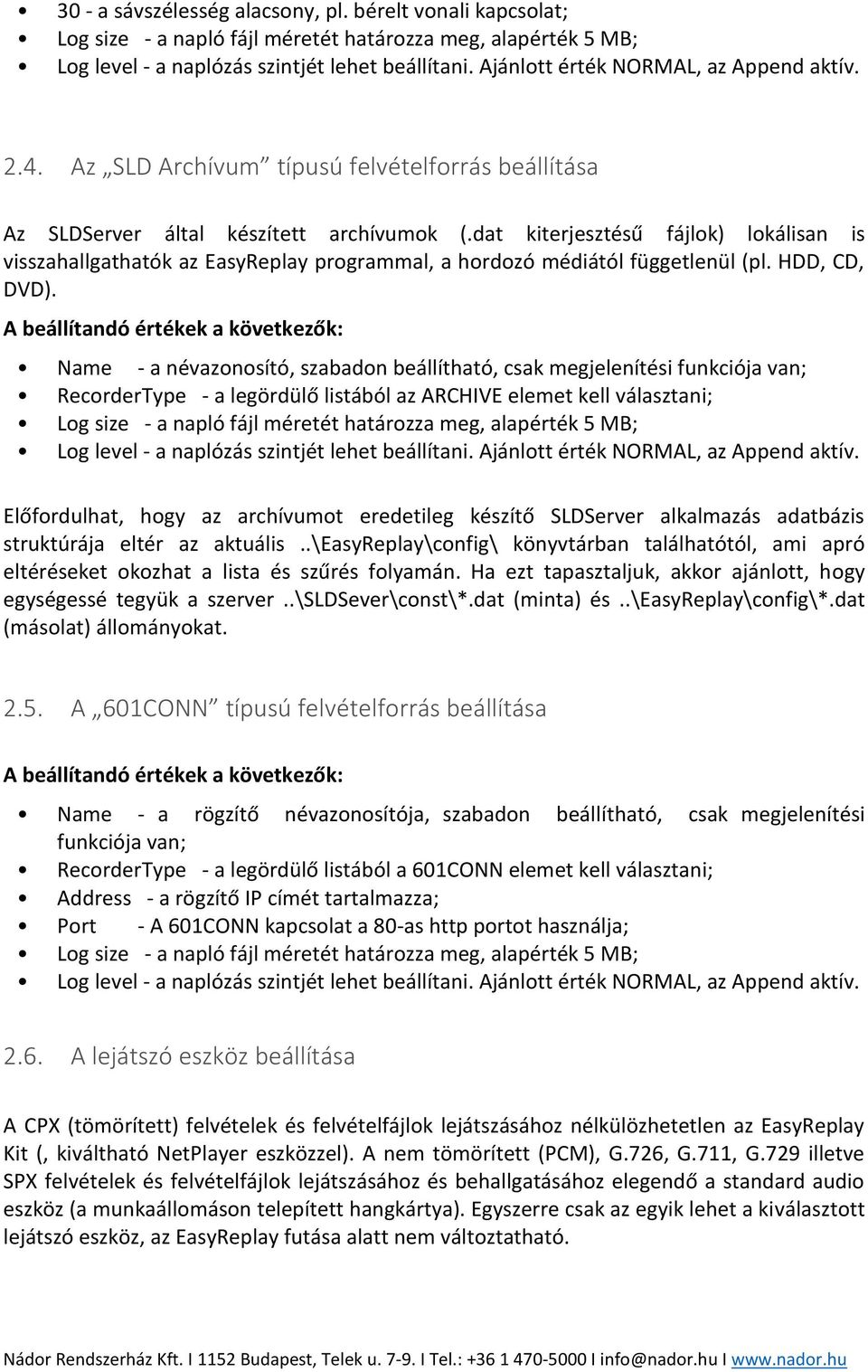

6 30 - a sávszélesség alacsony, pl. bérelt vonali kapcsolat; Log size - a napló fájl méretét határozza meg, alapérték 5 MB; Log level - a naplózás szintjét lehet beállítani. Ajánlott érték NORMAL, az Append aktív Az SLD Archívum típusú felvételforrás beállítása Az SLDServer által készített archívumok (.dat kiterjesztésű fájlok) lokálisan is visszahallgathatók az EasyReplay programmal, a hordozó médiától függetlenül (pl. HDD, CD, DVD). A beállítandó értékek a következők: Name - a névazonosító, szabadon beállítható, csak megjelenítési funkciója van; RecorderType - a legördülő listából az ARCHIVE elemet kell választani; Log size - a napló fájl méretét határozza meg, alapérték 5 MB; Log level - a naplózás szintjét lehet beállítani. Ajánlott érték NORMAL, az Append aktív. Előfordulhat, hogy az archívumot eredetileg készítő SLDServer alkalmazás adatbázis struktúrája eltér az aktuális..\easyreplay\config\ könyvtárban találhatótól, ami apró eltéréseket okozhat a lista és szűrés folyamán. Ha ezt tapasztaljuk, akkor ajánlott, hogy egységessé tegyük a szerver..\sldsever\const\*.dat (minta) és..\easyreplay\config\*.dat (másolat) állományokat A 601CONN típusú felvételforrás beállítása A beállítandó értékek a következők: Name - a rögzítő névazonosítója, szabadon beállítható, csak megjelenítési funkciója van; RecorderType - a legördülő listából a 601CONN elemet kell választani; Address - a rögzítő IP címét tartalmazza; Port - A 601CONN kapcsolat a 80-as http portot használja; Log size - a napló fájl méretét határozza meg, alapérték 5 MB; Log level - a naplózás szintjét lehet beállítani. Ajánlott érték NORMAL, az Append aktív A lejátszó eszköz beállítása A CPX (tömörített) felvételek és felvételfájlok lejátszásához nélkülözhetetlen az EasyReplay Kit (, kiváltható NetPlayer eszközzel). A nem tömörített (PCM), G.726, G.711, G.729 illetve SPX felvételek és felvételfájlok lejátszásához és behallgatásához elegendő a standard audio eszköz (a munkaállomáson telepített hangkártya). Egyszerre csak az egyik lehet a kiválasztott lejátszó eszköz, az EasyReplay futása alatt nem változtatható.

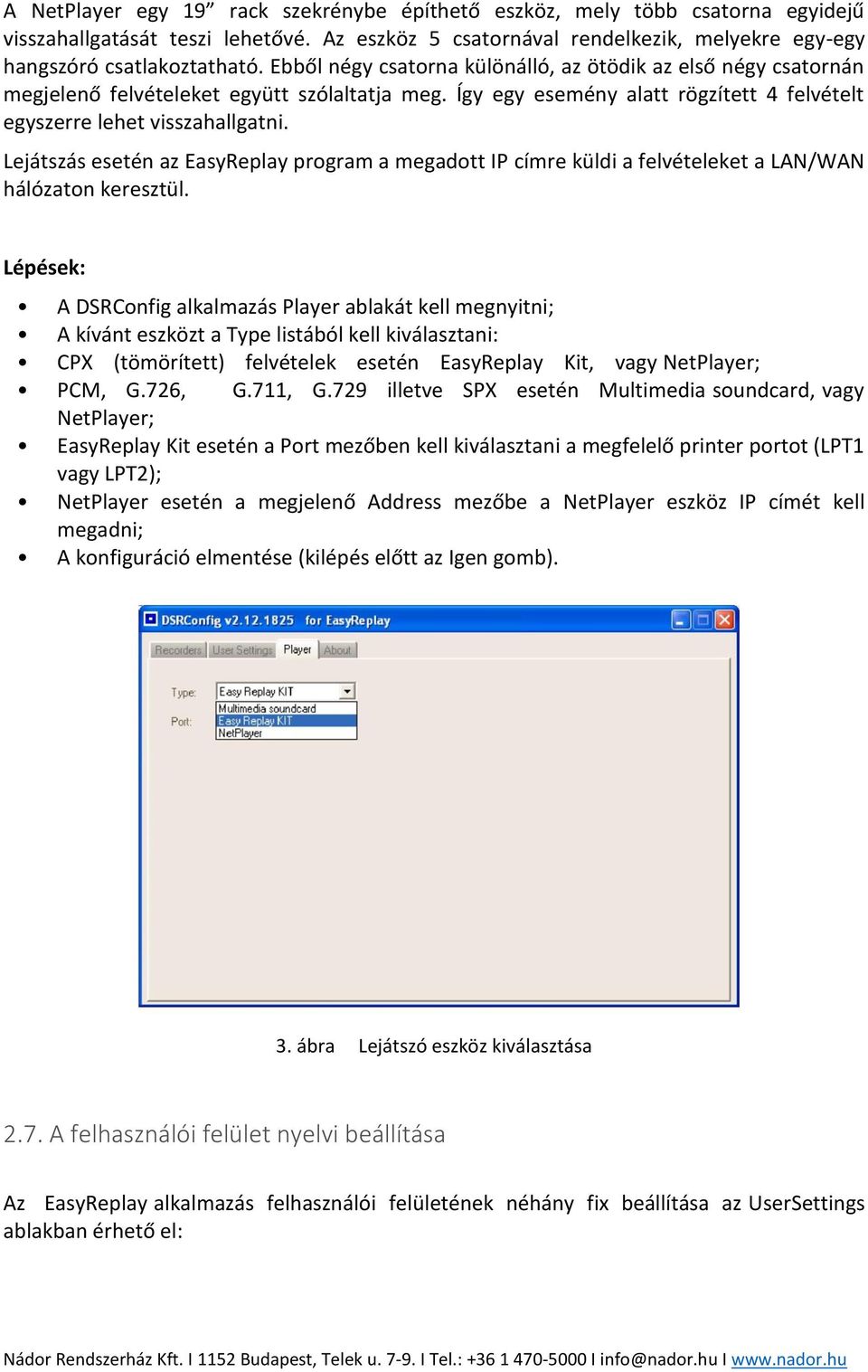

7 A NetPlayer egy 19 rack szekrénybe építhető eszköz, mely több csatorna egyidejű visszahallgatását teszi lehetővé. Az eszköz 5 csatornával rendelkezik, melyekre egy-egy hangszóró csatlakoztatható. Ebből négy csatorna különálló, az ötödik az első négy csatornán megjelenő felvételeket együtt szólaltatja meg. Így egy esemény alatt rögzített 4 felvételt egyszerre lehet visszahallgatni. Lejátszás esetén az EasyReplay program a megadott IP címre küldi a felvételeket a LAN/WAN hálózaton keresztül. Lépések: A DSRConfig alkalmazás Player ablakát kell megnyitni; A kívánt eszközt a Type listából kell kiválasztani: CPX (tömörített) felvételek esetén EasyReplay Kit, vagy NetPlayer; PCM, G.726, G.711, G.729 illetve SPX esetén Multimedia soundcard, vagy NetPlayer; EasyReplay Kit esetén a Port mezőben kell kiválasztani a megfelelő printer portot (LPT1 vagy LPT2); NetPlayer esetén a megjelenő Address mezőbe a NetPlayer eszköz IP címét kell megadni; A konfiguráció elmentése (kilépés előtt az Igen gomb). 3. ábra Lejátszó eszköz kiválasztása 2.7. A felhasználói felület nyelvi beállítása Az EasyReplay alkalmazás felhasználói felületének néhány fix beállítása az UserSettings ablakban érhető el:

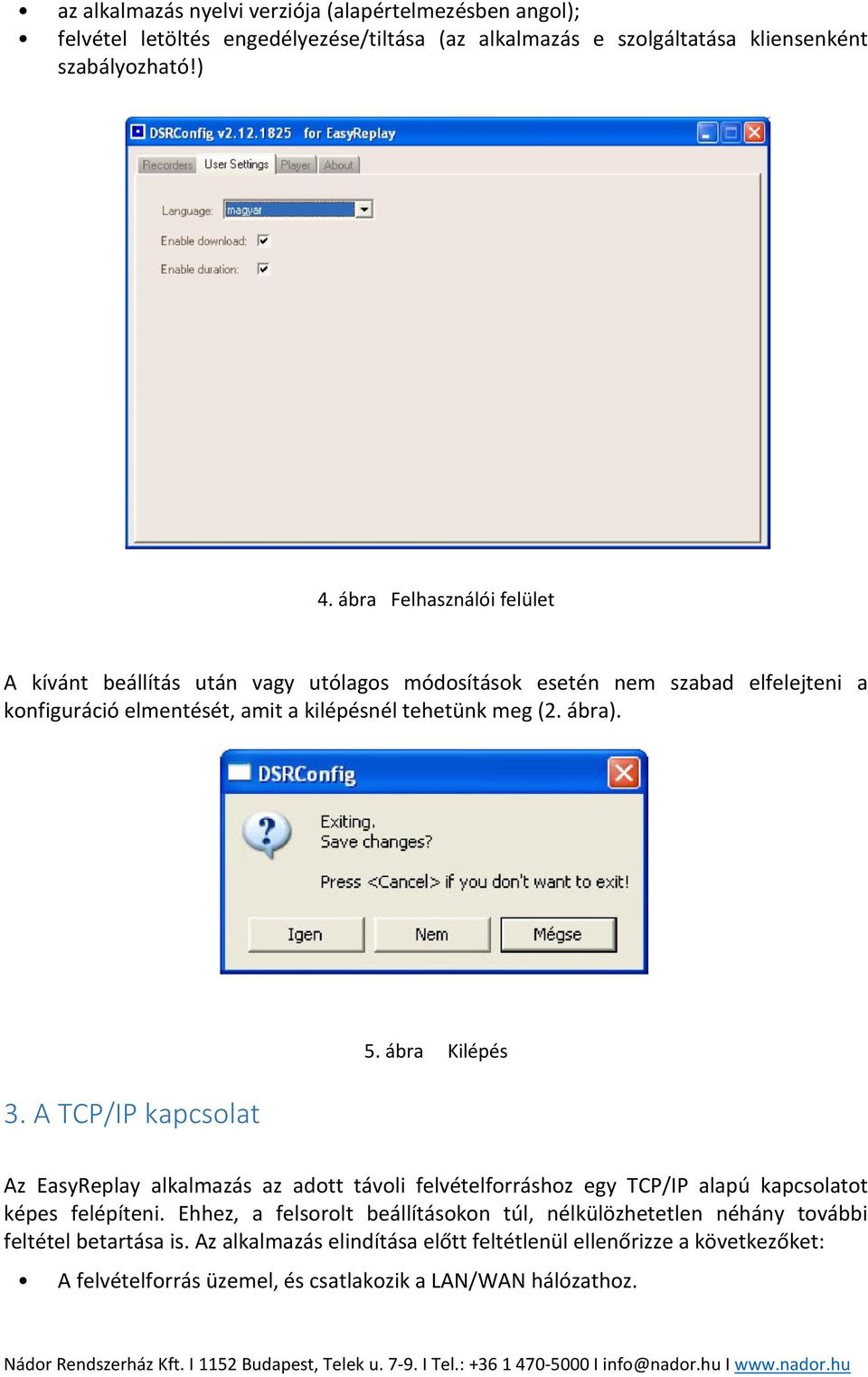

8 az alkalmazás nyelvi verziója (alapértelmezésben angol); felvétel letöltés engedélyezése/tiltása (az alkalmazás e szolgáltatása kliensenként szabályozható!) 4. ábra Felhasználói felület A kívánt beállítás után vagy utólagos módosítások esetén nem szabad elfelejteni a konfiguráció elmentését, amit a kilépésnél tehetünk meg (2. ábra). 3. A TCP/IP kapcsolat 5. ábra Kilépés Az EasyReplay alkalmazás az adott távoli felvételforráshoz egy TCP/IP alapú kapcsolatot képes felépíteni. Ehhez, a felsorolt beállításokon túl, nélkülözhetetlen néhány további feltétel betartása is. Az alkalmazás elindítása előtt feltétlenül ellenőrizze a következőket: A felvételforrás üzemel, és csatlakozik a LAN/WAN hálózathoz.

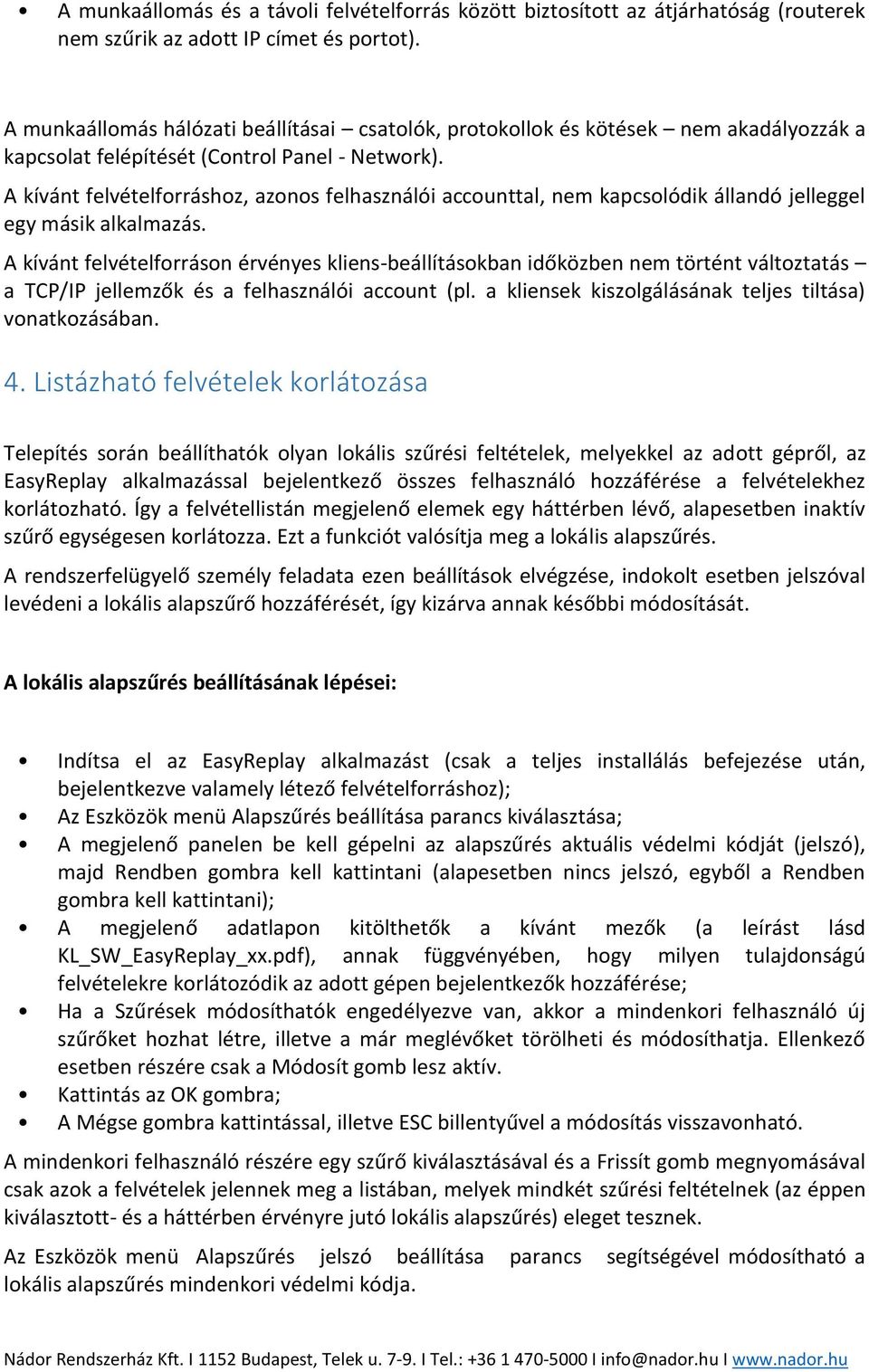

9 A munkaállomás és a távoli felvételforrás között biztosított az átjárhatóság (routerek nem szűrik az adott IP címet és portot). A munkaállomás hálózati beállításai csatolók, protokollok és kötések nem akadályozzák a kapcsolat felépítését (Control Panel - Network). A kívánt felvételforráshoz, azonos felhasználói accounttal, nem kapcsolódik állandó jelleggel egy másik alkalmazás. A kívánt felvételforráson érvényes kliens-beállításokban időközben nem történt változtatás a TCP/IP jellemzők és a felhasználói account (pl. a kliensek kiszolgálásának teljes tiltása) vonatkozásában. 4. Listázható felvételek korlátozása Telepítés során beállíthatók olyan lokális szűrési feltételek, melyekkel az adott gépről, az EasyReplay alkalmazással bejelentkező összes felhasználó hozzáférése a felvételekhez korlátozható. Így a felvétellistán megjelenő elemek egy háttérben lévő, alapesetben inaktív szűrő egységesen korlátozza. Ezt a funkciót valósítja meg a lokális alapszűrés. A rendszerfelügyelő személy feladata ezen beállítások elvégzése, indokolt esetben jelszóval levédeni a lokális alapszűrő hozzáférését, így kizárva annak későbbi módosítását. A lokális alapszűrés beállításának lépései: Indítsa el az EasyReplay alkalmazást (csak a teljes installálás befejezése után, bejelentkezve valamely létező felvételforráshoz); Az Eszközök menü Alapszűrés beállítása parancs kiválasztása; A megjelenő panelen be kell gépelni az alapszűrés aktuális védelmi kódját (jelszó), majd Rendben gombra kell kattintani (alapesetben nincs jelszó, egyből a Rendben gombra kell kattintani); A megjelenő adatlapon kitölthetők a kívánt mezők (a leírást lásd KL_SW_EasyReplay_xx.pdf), annak függvényében, hogy milyen tulajdonságú felvételekre korlátozódik az adott gépen bejelentkezők hozzáférése; Ha a Szűrések módosíthatók engedélyezve van, akkor a mindenkori felhasználó új szűrőket hozhat létre, illetve a már meglévőket törölheti és módosíthatja. Ellenkező esetben részére csak a Módosít gomb lesz aktív. Kattintás az OK gombra; A Mégse gombra kattintással, illetve ESC billentyűvel a módosítás visszavonható. A mindenkori felhasználó részére egy szűrő kiválasztásával és a Frissít gomb megnyomásával csak azok a felvételek jelennek meg a listában, melyek mindkét szűrési feltételnek (az éppen kiválasztott- és a háttérben érvényre jutó lokális alapszűrés) eleget tesznek. Az Eszközök menü Alapszűrés jelszó beállítása parancs segítségével módosítható a lokális alapszűrés mindenkori védelmi kódja.

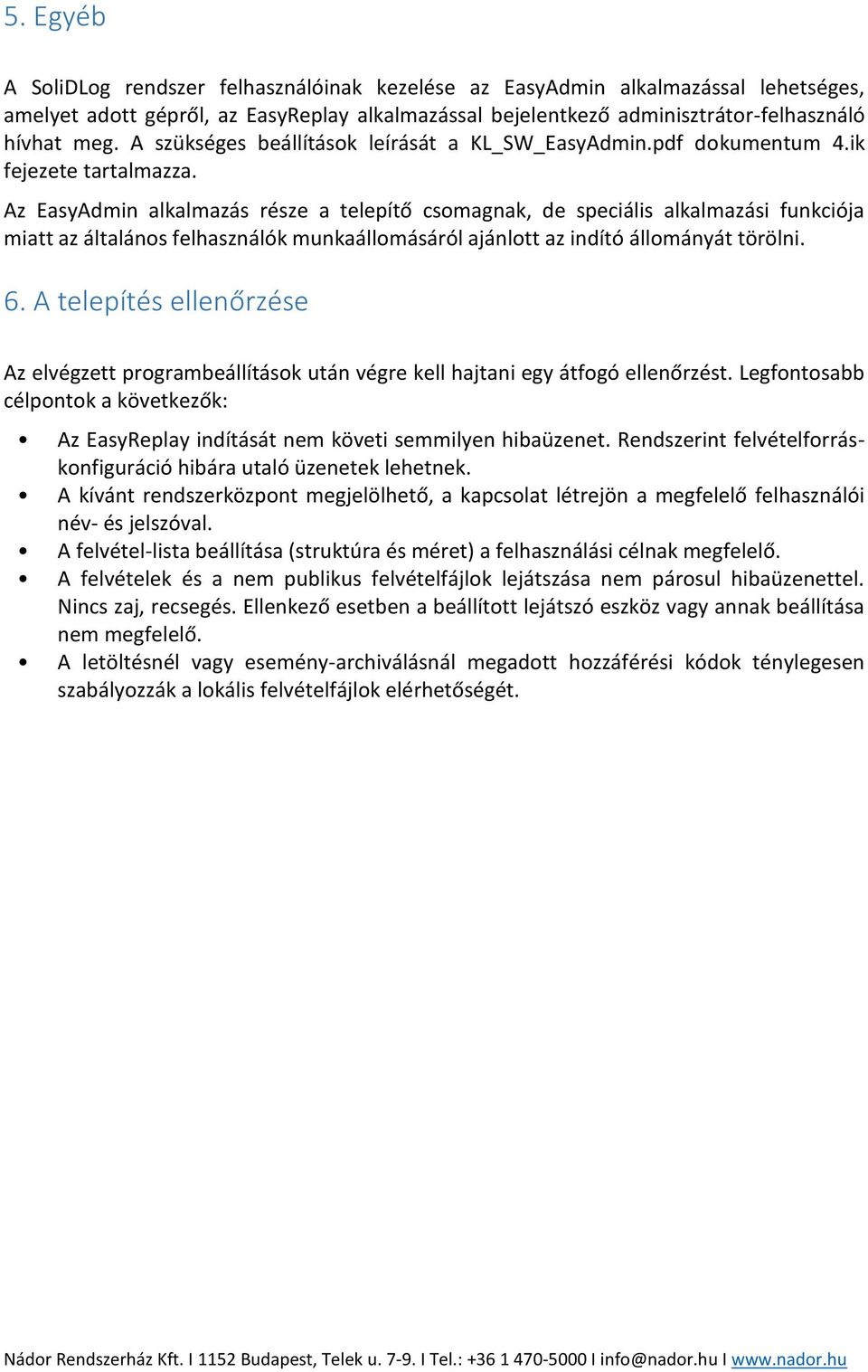

10 5. Egyéb A SoliDLog rendszer felhasználóinak kezelése az EasyAdmin alkalmazással lehetséges, amelyet adott gépről, az EasyReplay alkalmazással bejelentkező adminisztrátor-felhasználó hívhat meg. A szükséges beállítások leírását a KL_SW_EasyAdmin.pdf dokumentum 4.ik fejezete tartalmazza. Az EasyAdmin alkalmazás része a telepítő csomagnak, de speciális alkalmazási funkciója miatt az általános felhasználók munkaállomásáról ajánlott az indító állományát törölni. 6. A telepítés ellenőrzése Az elvégzett programbeállítások után végre kell hajtani egy átfogó ellenőrzést. Legfontosabb célpontok a következők: Az EasyReplay indítását nem követi semmilyen hibaüzenet. Rendszerint felvételforráskonfiguráció hibára utaló üzenetek lehetnek. A kívánt rendszerközpont megjelölhető, a kapcsolat létrejön a megfelelő felhasználói név- és jelszóval. A felvétel-lista beállítása (struktúra és méret) a felhasználási célnak megfelelő. A felvételek és a nem publikus felvételfájlok lejátszása nem párosul hibaüzenettel. Nincs zaj, recsegés. Ellenkező esetben a beállított lejátszó eszköz vagy annak beállítása nem megfelelő. A letöltésnél vagy esemény-archiválásnál megadott hozzáférési kódok ténylegesen szabályozzák a lokális felvételfájlok elérhetőségét.
