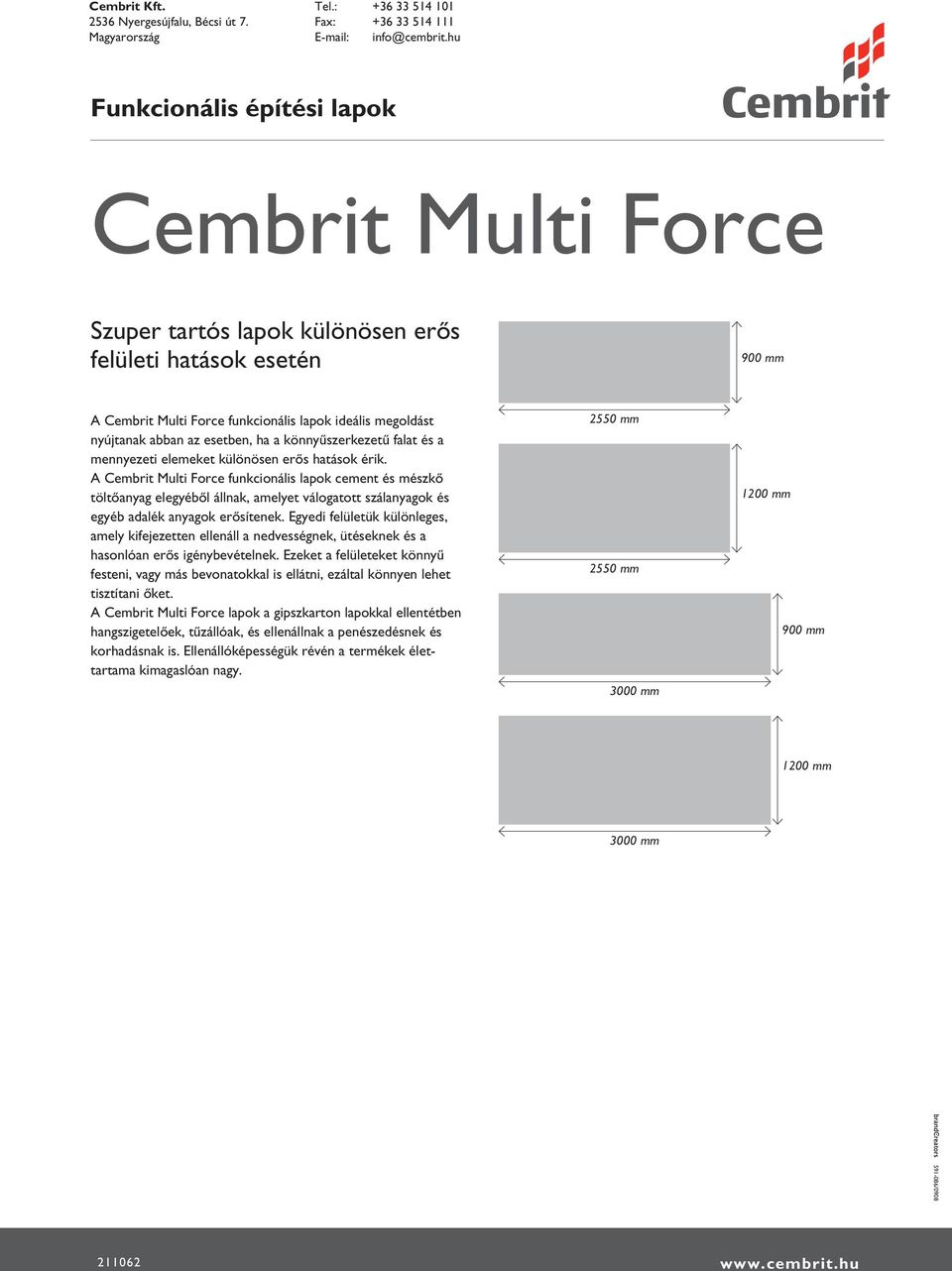

1 Cembrit Kft. Holding A/S Tel Tel.: Sohngaardsholmsvej Nyergesújfalu, Bécsi 2 út 7. Fax Fax: Magyarország 9000 Aalborg, Denmark info@cembrit.com Functional Funkcionális Boards építési lapok Cembrit Multi Force Szuper tartós lapok különösen erős felületi hatások esetén 900 A Cembrit Multi Force funkcionális lapok ideális megoldást nyújtanak abban az esetben, ha a könnyűszerkezetű falat és a mennyezeti elemeket különösen erős hatások érik. A Cembrit Multi Force funkcionális lapok cement és mészkő töltőanyag elegyéből állnak, amelyet válogatott szálanyagok és egyéb adalék anyagok erősítenek. Egyedi felületük különleges, amely kifejezetten ellenáll a nedvességnek, ütéseknek és a hasonlóan erős igénybevételnek. Ezeket a felületeket könnyű festeni, vagy más bevonatokkal is ellátni, ezáltal könnyen lehet tisztítani őket. A Cembrit Multi Force lapok a gipszkarton lapokkal ellentétben hangszigetelőek, tűzállóak, és ellenállnak a penészedésnek és korhadásnak is. Ellenállóképességük révén a termékek élettartama kimagaslóan nagy No. 014 September 2008

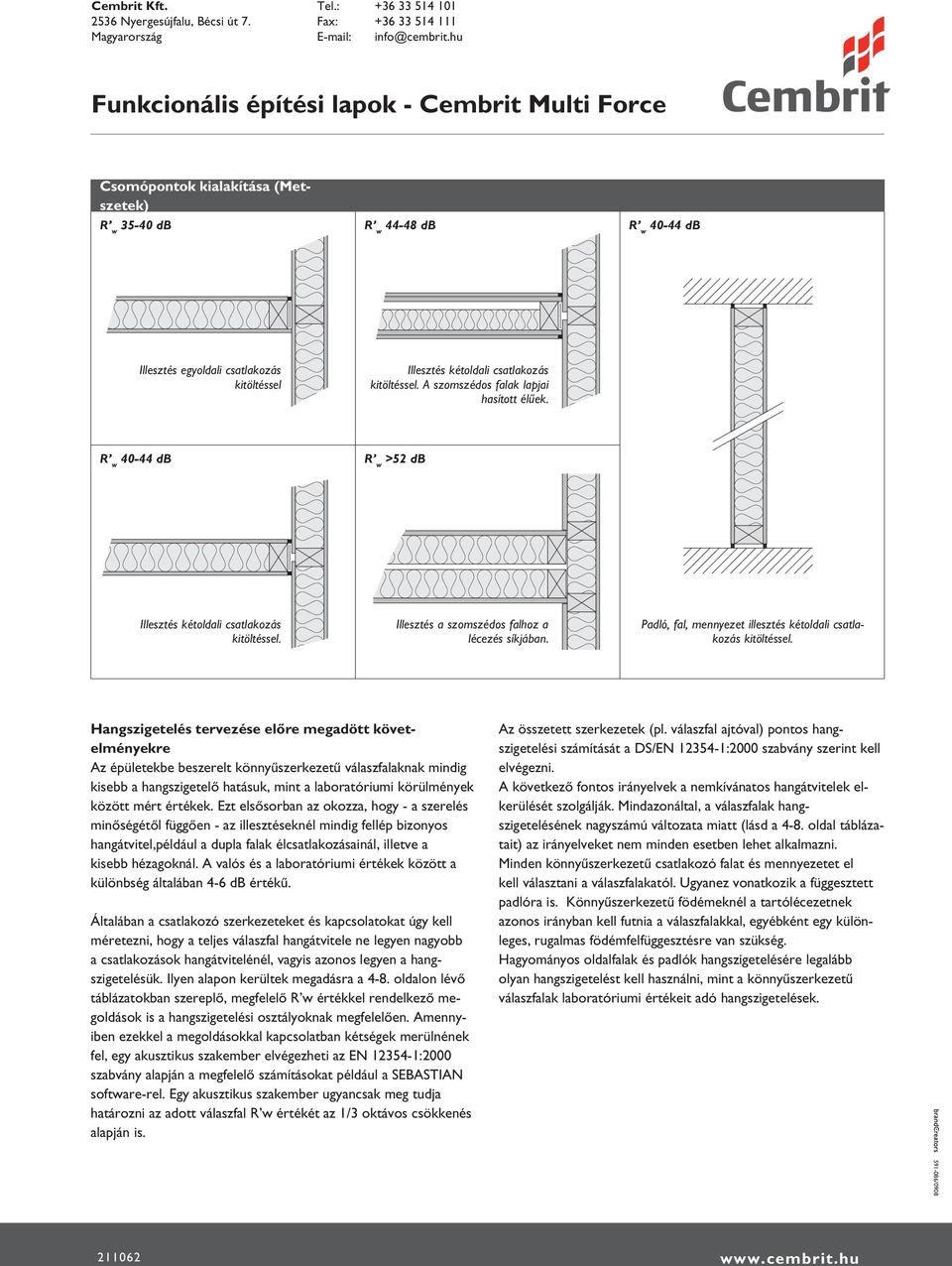

2 Cembrit Holding Kft. A/S Tel Tel.: Sohngaardsholmsvej 2536 Nyergesújfalu, Bécsi 2 út 7. Fax Fax: Csomópontok kialakítása (Metszetek) db db db Illesztés egyoldali csatlakozás kitöltéssel Illesztés kétoldali csatlakozás kitöltéssel. A szomszédos falak lapjai hasított élűek db >52 db Illesztés kétoldali csatlakozás kitöltéssel. Illesztés a szomszédos falhoz a lécezés síkjában. Padló, fal, mennyezet illesztés kétoldali csatlakozás kitöltéssel. Hangszigetelés tervezése előre megadött követelményekre Az épületekbe beszerelt könnyűszerkezetű válaszfalaknak mindig kisebb a hangszigetelő hatásuk, mint a laboratóriumi körülmények között mért értékek. Ezt elsősorban az okozza, hogy - a szerelés minőségétől függően - az illesztéseknél mindig fellép bizonyos hangátvitel,például a dupla falak élcsatlakozásainál, illetve a kisebb hézagoknál. A valós és a laboratóriumi értékek között a különbség általában 4-6 db értékű. Általában a csatlakozó szerkezeteket és kapcsolatokat úgy kell méretezni, hogy a teljes válaszfal hangátvitele ne legyen nagyobb a csatlakozások hangátvitelénél, vagyis azonos legyen a hangszigetelésük. Ilyen alapon kerültek megadásra a 4-8. oldalon lévő táblázatokban szereplő, megfelelő R w értékkel rendelkező megoldások is a hangszigetelési osztályoknak megfelelően. Amennyiben ezekkel a megoldásokkal kapcsolatban kétségek merülnének fel, egy akusztikus szakember elvégezheti az EN :2000 szabvány alapján a megfelelő számításokat például a SEBASTIAN software-rel. Egy akusztikus szakember ugyancsak meg tudja határozni az adott válaszfal R w értékét az 1/3 oktávos csökkenés alapján is. Az összetett szerkezetek (pl. válaszfal ajtóval) pontos hangszigetelési számítását a DS/EN :2000 szabvány szerint kell elvégezni. A következő fontos irányelvek a nemkívánatos hangátvitelek elkerülését szolgálják. Mindazonáltal, a válaszfalak hangszigetelésének nagyszámú változata miatt (lásd a 4-8. oldal táblázatait) az irányelveket nem minden esetben lehet alkalmazni. Minden könnyűszerkezetű csatlakozó falat és mennyezetet el kell választani a válaszfalakatól. Ugyanez vonatkozik a függesztett padlóra is. Könnyűszerkezetű födémeknél a tartólécezetnek azonos irányban kell futnia a válaszfalakkal, egyébként egy különleges, rugalmas födémfelfüggesztésre van szükség. Hagyományos oldalfalak és padlók hangszigetelésére legalább olyan hangszigetelést kell használni, mint a könnyűszerkezetű válaszfalak laboratóriumi értékeit adó hangszigetelések No. 014 September 2008 Page 2

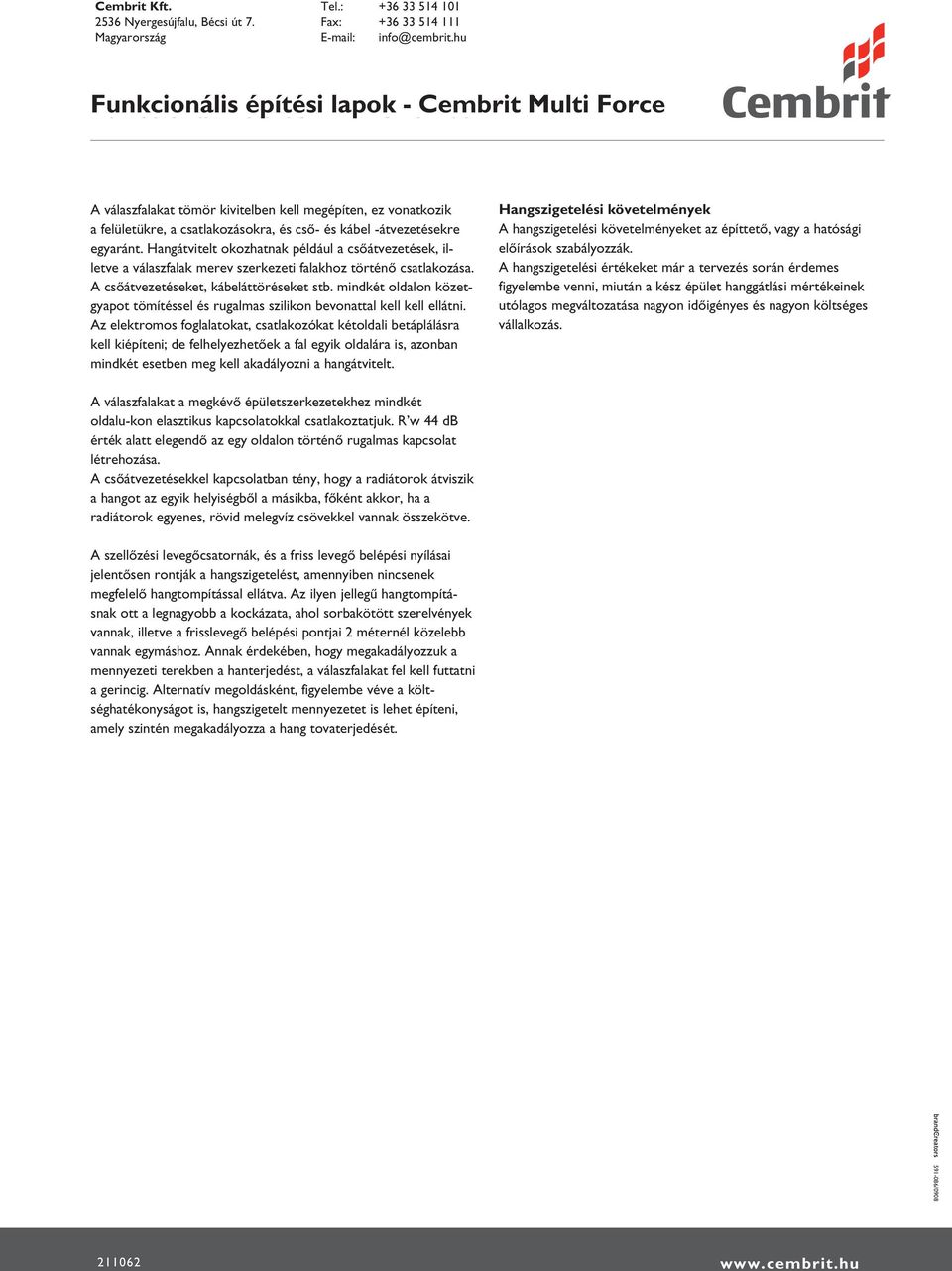

3 A válaszfalakat tömör kivitelben kell megépíten, ez vonatkozik a felületükre, a csatlakozásokra, és cső- és kábel -átvezetésekre egyaránt. Hangátvitelt okozhatnak például a csőátvezetések, illetve a válaszfalak merev szerkezeti falakhoz történő csatlakozása. A csőátvezetéseket, kábeláttöréseket stb. mindkét oldalon közetgyapot tömítéssel és rugalmas szilikon bevonattal kell kell ellátni. Az elektromos foglalatokat, csatlakozókat kétoldali betáplálásra kell kiépíteni; de felhelyezhetőek a fal egyik oldalára is, azonban mindkét esetben meg kell akadályozni a hangátvitelt. Hangszigetelési követelmények A hangszigetelési követelményeket az építtető, vagy a hatósági előírások szabályozzák. A hangszigetelési értékeket már a tervezés során érdemes figyelembe venni, miután a kész épület hanggátlási mértékeinek utólagos megváltozatása nagyon időigényes és nagyon költséges vállalkozás. A válaszfalakat a megkévő épületszerkezetekhez mindkét oldalu-kon elasztikus kapcsolatokkal csatlakoztatjuk. R w 44 db érték alatt elegendő az egy oldalon történő rugalmas kapcsolat létrehozása. A csőátvezetésekkel kapcsolatban tény, hogy a radiátorok átviszik a hangot az egyik helyiségből a másikba, főként akkor, ha a radiátorok egyenes, rövid melegvíz csövekkel vannak összekötve. A szellőzési levegőcsatornák, és a friss levegő belépési nyílásai jelentősen rontják a hangszigetelést, amennyiben nincsenek megfelelő hangtompítással ellátva. Az ilyen jellegű hangtompításnak ott a legnagyobb a kockázata, ahol sorbakötött szerelvények vannak, illetve a frisslevegő belépési pontjai 2 méternél közelebb vannak egymáshoz. Annak érdekében, hogy megakadályozzuk a mennyezeti terekben a hanterjedést, a válaszfalakat fel kell futtatni a gerincig. Alternatív megoldásként, figyelembe véve a költséghatékonyságot is, hangszigetelt mennyezetet is lehet építeni, amely szintén megakadályozza a hang tovaterjedését No. 014 September 2008 Page 3

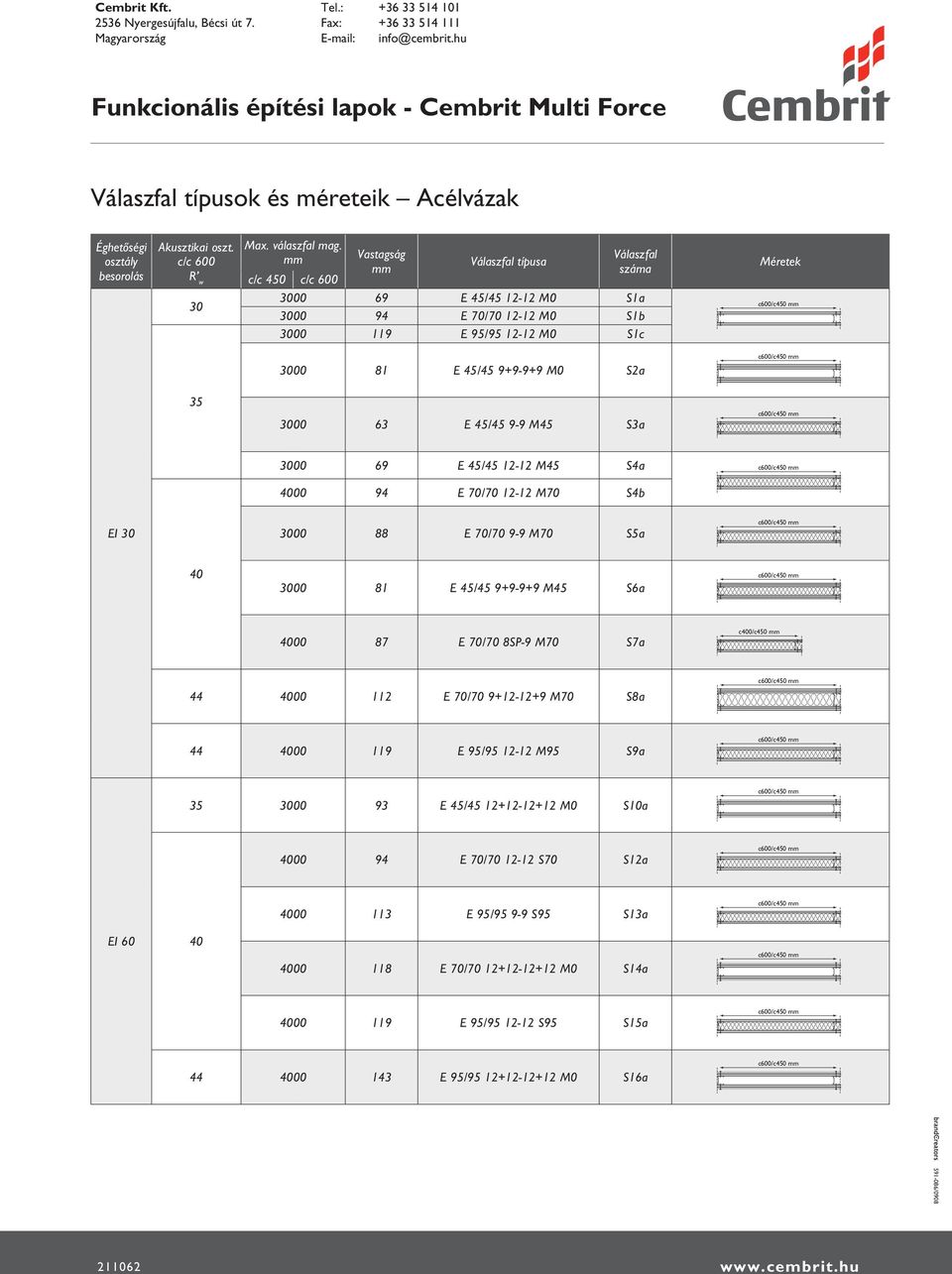

4 Válaszfal típusok és méreteik Acélvázak osztály besorolás Akusztikai oszt. c/c 600 Max. válaszfal mag. c/c 450 c/c 600 Vastagság Válaszfal típusa Válaszfal száma E 45/ M0 S1a E 70/ M0 S1b E 95/ M0 S1c E 45/ M0 S2a E 45/ M45 S3a E 45/ M45 S4a E 70/ M70 S4b EI E 70/ M70 S5a E 45/ M45 S6a E 70/70 8SP-9 M70 S7a c400/c E 70/ M70 S8a E 95/ M95 S9a E 45/ M0 S10a E 70/ S70 S12a E 95/ S95 S13a EI E 70/ M0 S14a E 95/ S95 S15a E 95/ M0 S16a No September 2008 Page 4

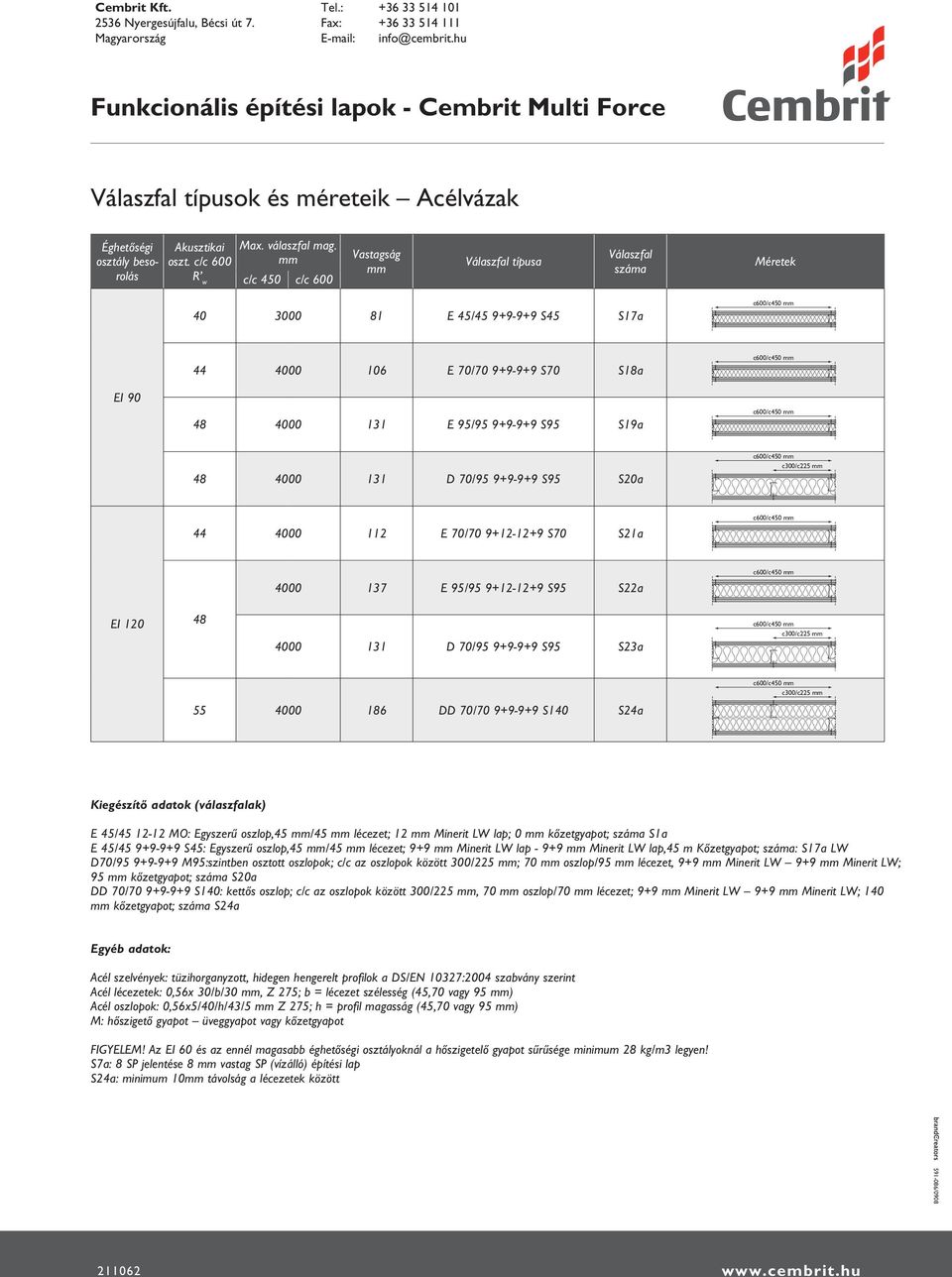

5 Válaszfal típusok és méreteik Acélvázak osztály besorolás Akusztikai oszt. c/c 600 Max. válaszfal mag. c/c 450 c/c 600 Vastagság Válaszfal típusa Válaszfal száma E 45/ S45 S17a EI E 70/ S70 S18a E 95/ S95 S19a D 70/ S95 S20a c300/c E 70/ S70 S21a E 95/ S95 S22a EI D 70/ S95 S23a c300/c DD 70/ S140 S24a c300/c225 Kiegészítő adatok (válaszfalak) E 45/ MO: Egyszerű oszlop,45 /45 lécezet; 12 Minerit LW lap; 0 kőzetgyapot; száma S1a E 45/ S45: Egyszerű oszlop,45 /45 lécezet; 9+9 Minerit LW lap Minerit LW lap,45 m Kőzetgyapot; száma: S17a LW D70/ M95:szintben osztott oszlopok; c/c az oszlopok között 300/225 ; 70 oszlop/95 lécezet, 9+9 Minerit LW 9+9 Minerit LW; 95 kőzetgyapot; száma S20a DD 70/ S140: kettős oszlop; c/c az oszlopok között 300/225, 70 oszlop/70 lécezet; 9+9 Minerit LW 9+9 Minerit LW; 140 kőzetgyapot; száma S24a Egyéb adatok: Acél szelvények: tüzihorganyzott, hidegen hengerelt profilok a DS/EN 10327:2004 szabvány szerint Acél lécezetek: 0,56x 30/b/30, Z 275; b = lécezet szélesség (45,70 vagy 95 ) Acél oszlopok: 0,56x5/40/h/43/5 Z 275; h = profil magasság (45,70 vagy 95 ) M: hőszigető gyapot üveggyapot vagy kőzetgyapot FIGYELEM! Az EI 60 és az ennél magasabb éghetőségi osztályoknál a hőszigetelő gyapot sűrűsége minimum 28 kg/m3 legyen! S7a: 8 SP jelentése 8 vastag SP (vízálló) építési lap S24a: minimum 10 távolság a lécezetek között No September 2008 Page 5

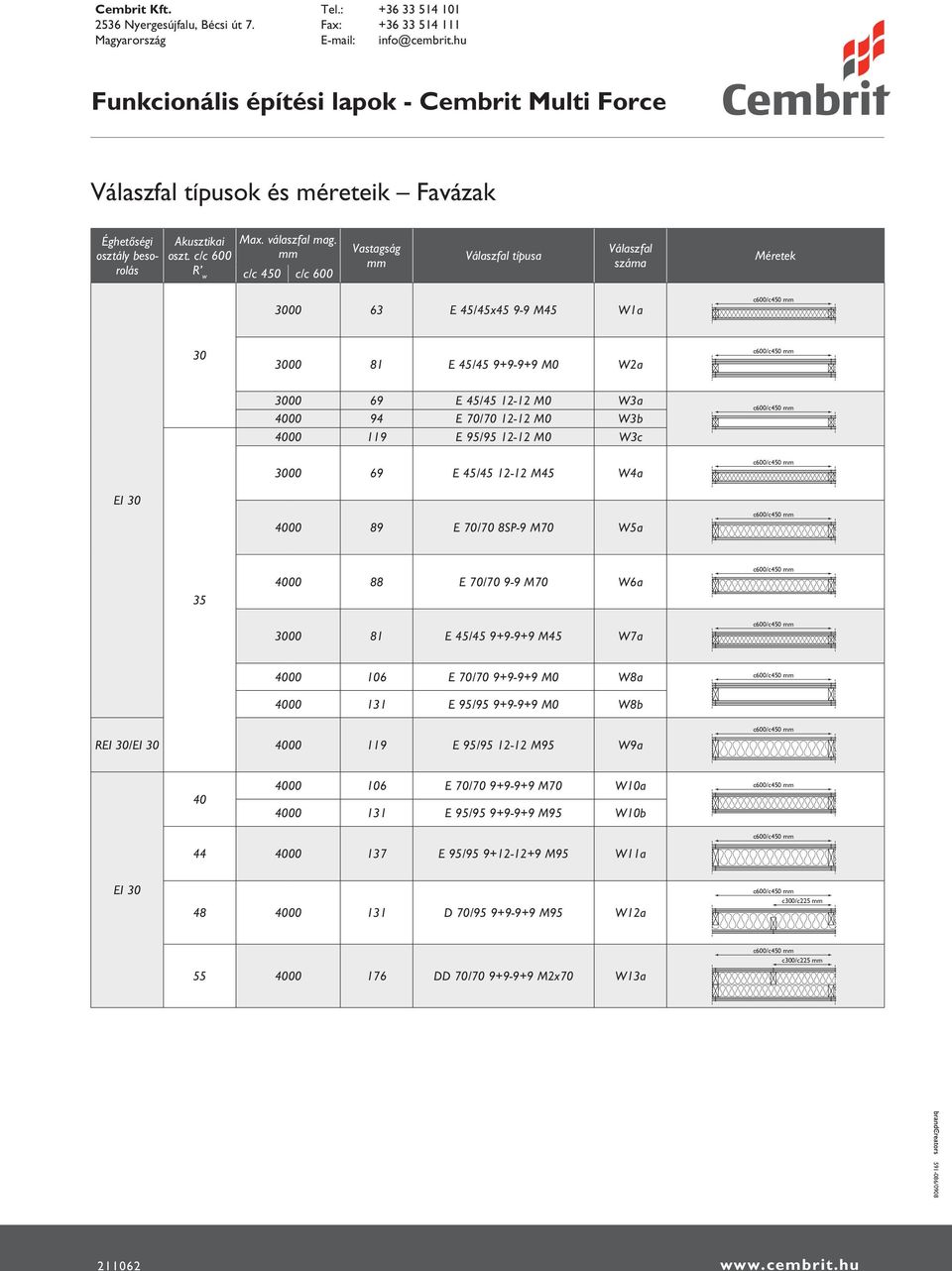

6 Válaszfal típusok és méreteik Favázak osztály besorolás Akusztikai oszt. c/c 600 Max. válaszfal mag. c/c 450 c/c 600 Vastagság Válaszfal típusa Válaszfal száma E 45/45x M45 W1a E 45/ M0 W2a E 45/ M0 W3a E 70/ M0 W3b E 95/ M0 W3c E 45/ M45 W4a EI E 70/70 8SP-9 M70 W5a E 70/ M70 W6a E 45/ M45 W7a E 70/ M0 W8a E 95/ M0 W8b REI 30/EI E 95/ M95 W9a E 70/ M70 W10a E 95/ M95 W10b E 95/ M95 W11a EI D 70/ M95 W12a c300/c DD 70/ M2x70 W13a c300/c225 No September 2008 Page 6

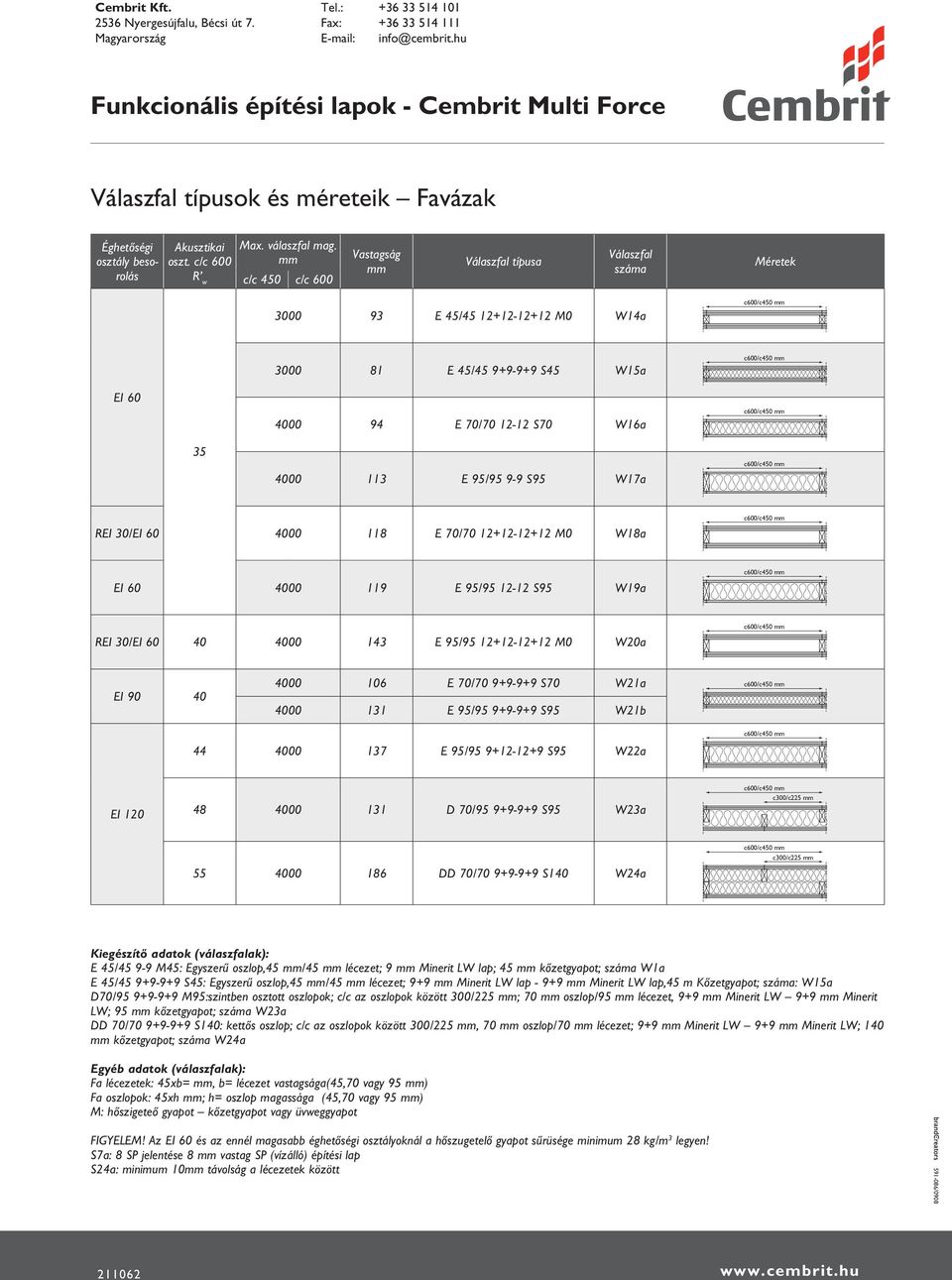

7 Válaszfal típusok és méreteik Favázak osztály besorolás Akusztikai oszt. c/c 600 Max. válaszfal mag. c/c 450 c/c 600 Vastagság Válaszfal típusa Válaszfal száma E 45/ M0 W14a EI E 45/ S45 W15a E 70/ S70 W16a E 95/ S95 W17a REI 30/EI E 70/ M0 W18a EI E 95/ S95 W19a REI 30/EI E 95/ M0 W20a EI E 70/ S70 W21a E 95/ S95 W21b E 95/ S95 W22a EI D 70/ S95 W23a c300/c DD 70/ S140 W24a c300/c225 Kiegészítő adatok (válaszfalak): E 45/ M45: Egyszerű oszlop,45 /45 lécezet; 9 Minerit LW lap; 45 kőzetgyapot; száma W1a E 45/ S45: Egyszerű oszlop,45 /45 lécezet; 9+9 Minerit LW lap Minerit LW lap,45 m Kőzetgyapot; száma: W15a D70/ M95:szintben osztott oszlopok; c/c az oszlopok között 300/225 ; 70 oszlop/95 lécezet, 9+9 Minerit LW 9+9 Minerit LW; 95 kőzetgyapot; száma W23a DD 70/ S140: kettős oszlop; c/c az oszlopok között 300/225, 70 oszlop/70 lécezet; 9+9 Minerit LW 9+9 Minerit LW; 140 kőzetgyapot; száma W24a Egyéb adatok (válaszfalak): Fa lécezetek: 45xb=, b= lécezet vastagsága(45,70 vagy 95 ) Fa oszlopok: 45xh ; h= oszlop magassága (45,70 vagy 95 ) M: hőszigeteő gyapot kőzetgyapot vagy üvweggyapot FIGYELEM! Az EI 60 és az ennél magasabb éghetőségi osztályoknál a hőszugetelő gyapot sűrüsége minimum 28 kg/m 3 legyen! S7a: 8 SP jelentése 8 vastag SP (vízálló) építési lap S24a: minimum 10 távolság a lécezetek között No September 2008 Page 7

8 KÜLSŐ FALAK, AKNA ÉS CSATORNA FALAK Szerkezet osztály Akusztikai osztály R w A szerkezet felépítése Cembrit homlokzatburkoló lap EPDM tömítőgyűrű Külső fal, Y1 EI x45 lécezet 9 Cembrit Windstopper lap c600 45x70 keret/lécezet c/c Cembrit Minerit LW lap Cembrit homlokzatburkoló lap EPDM tömítőgyűrű Külső fal, Y2 REI 30/EI x45 lécezet 4.5 or 9 Cembrit Windstopper lap 45x95 keret/lécezet c/c 600 c kőzetgyapot 30 kg/m 3 12 Cembrit Minerit LW lap 9 Cembrit Minerit LW lap Akna / csatorna fal, S1 EI kőzetgyapot, Paroc ROB 60 9 Cembrit Minerit LW lap acél oszlopok R 70, c/c 450 or Cembrit Minerit LW lap Akna / csatorna fal, S2 EI kőzetgyapot, Paroc ROB Cembrit Minerit LW lap acél oszlopok R 70, c/c 450 or 600 Megjegyzés: Fa profilok: A jelenleg érvényben levő műszaki irányelveknek és szabványoknak megfelelően kell alkalmazni a szerkezeteket. Steel profiles: A jelenleg érvényben levő műszaki irányelveknek és szabványoknak megfelelően kell alkalmazni a szerkezeteket. Tűzi horgonyzott, hidegen hengerelt elemek alkalmazása javasolt. No September 2008 Page 8

9 Functional Funkcionális Boards építési lapok Minerit - Cembrit LW Multi Force Szélesség Hossz Vastagság 9,0 12,0 9,0 12,0 9,0 12,0 9,0 12,0 Fizikai tulajdonságok Sűrűség (száraz állapotban) Kg/m Súly/négyzetméter Kg/m 2 10,8 14,4 10,8 14,4 10,8 14,4 10,8 14,4 Súly/lap Kg/board 24,8 33,0 33,0 44,1 29,2 38,9 38,9 51,8 Mechanikai tulajdonságok Elasztikus hajlítási modulus Száraz E-modulus szálírányban GPa Dry E-module across grain GPa Wet E-module with grain GPa Wet E-module across grain GPa Hajlító szilárdság Száraz szálirányban MPa Száraz szálirányra merőlegesen MPa Nedves szálirányban MPa Nedves szálirányra merőlegesen MPa Húzószilárdság (30-50% RH) Szálirányban MPa Szálirányra merőlegesen MPa Rétegek közötti kötés Száraz MPa Min. 0,3 Min. 0,3 Min. 0,3 Min. 0,3 Min. 0,3 Min. 0,3 Min. 0,3 Min. 0,3 Nedves MPa Fajlagos ütőmunka (Charpy) Száraz szálirányban kj/m 2 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 Száraz szálirányra merőlegesen kj/m 2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 Hőtechnikai tulajdonságok Hővezetési tényező W/m C 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 Hőtágulási együttható /m C 0,007 0,007 0,007 0,007 0,007 0,007 0,007 0,007 Fajhő kj/kg C 0,9 0,9 0,9 0,9 0,9 0,9 0,9 0,9 Alkalmazhatósági hőmérséklettartomány C Max. 150 Max. 150 Max. 150 Max. 150 Max. 150 Max. 150 Max. 150 Max. 150 Fagyállóság Cycles Higro-termikus tulajdonságok Vízelnyelés % 32,0 32,0 32,0 32,0 32,0 32,0 32,0 32,0 Nedves-száraz-nedves méretváltozás /m 2,2 2,2 2,2 2,2 2,2 2,2 2,2 2,2 Vastagság növekedés 24h vízben tartás % 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,7 Vízgőz áteresztési tulajdonságok (23 oc-0/99% RH) Vízgőz áteresztés ng/m 2 s Pa Vízgőz átbocsájtási ellenállás Gpa s m 2 /kg 2,2 3, Vízgőz átbocsájtási ellenállás s/m Fajlagos vízgőz ellenállás MNs/gm Fajl. vízgőz ellenállási tényező Tűrések az EN szabvány Vastagság ±0,9 ±1,2 ±0,9 ±1,2 ±0,9 ±1,2 ±0,9 ±1,2 Hosszúság ±5 ±5 ±5 ±5 ±5 ±5 ±5 ±5 Szélesség ±3 ±3 ±3 ±3 ±3 ±3 ±3 ±3 Egyéb tulajdonságok Felületi ph érték Besorolási osztály EN NT C2 I NT C2 I NT C2 I NT C2 I NT C2 I NT C2 I NT C2 I NT C2 I osztály EN A1 A1 A1 A1 A1 A1 A1 A1 No September 2008 Page 9
