CM30 Napelemes töltésvezérlő. Használati utasítás. Permanent Kft. ver Kérjük, olvassa el figyelmesen, mielőtt használatba veszi a terméket!

Átírás

1 1 CM30 Napelemes töltésvezérlő Használati utasítás Permanent Kft ver Kérjük, olvassa el figyelmesen, mielőtt használatba veszi a terméket!

2 2

3 Tartalom 1. Bevezető 3 2. Installáció, beszerelés 4 3. Működés 6 4. Általános hibák és hibakezelés Műszaki adatlap Bevezető A CM széria egy intelligens, többcélú általános töltésvezérlő berendezés. Egy fix LC kijelzővel van ellátva, ami rendkívül felhasználóbarát, a vezérlési funkciók több paraméterét beállíthatjuk az adott installációhoz. A következő jellemzőkkel rendelkezik: Egyszerűen beállítható Grafikus szimbólumok az LC kijelzőn Rendszerfeszültség automatikus beállítása Intelligens PWM (impulzusszélesség-moduláció) alapú töltési mód Automatikus hőmérséklet kompenzáció Beállítható töltés-kisütés szabályzó paraméterek Beállítható működési mód a fogyasztók számára A töltött és kisütött kapacitás mennyiségének automatikus kalkulálása Távoli monitorozás és vezérlési lehetőség (típusfüggő) Akkumulátor alacsony feszültség-védelem (LVD) Akkumulátor fordított polaritás védelem Túlterhelés, rövidzár-védelem 3

4 2. Installáció, beszerelés Installáció: 1. ábra 1 Készítse elő a szerszámokat és a kábeleket a szereléshez. Győződjön meg róla, hogy a megfelelő kábeleket használja. Nx10A áram esetén a 4mm²-nél kisebb kábeleken jelentős feszültségesés jöhet létre, ezért ajánljuk a lehetőség szerinti legvastagabb átmérőjű kábelek használatát (például 30A áramerősséghez akár 10 mm²- es kábelre is szükség lehet!). 2 Ellenőrizze, hogy a telepítés helységében milyen biztonsági előírásokat kell betartani. Kérjük kerülje a nyirkos-poros helyeket, tartsa távol a tűzveszélyes illetve robbanékony anyagokat, a maró hatású szereket az akkumulátor(ok)tól és a vezérlőtől. 3 Szerelje fel a vezérlőt egy függőleges, stabil felületre. A technikai adatlapon megtalálja a felfúráshoz szükséges lyukak távolságát és méreteit. Ügyeljen rá, hogy lehetőség szerint ne közvetlen az akkumulátor(ok) fölé szerelje a vezérlőt! Az ólom alapú akkumulátorok esetén (zárt, szolárnál is) minden esetben számolni kell némi savas gőzre, ami idővel kikezdheti az érzékeny alkatrészeket a vezérlőben! Annak érdekében, hogy a jó szellőzési feltételek teljesüljenek, ajánlott elhagyni a függőleges felületen minden egyéb peremtől legalább 15 cm-t minden irányban a vezérlő körül. 4

5 4 Ahogyan az első ábra mutatja, az elektromos csatlakozás sorrendjét mindig tartsa be! Először az akkumulátort csatlakoztassa, másodikként a napeleme(ke)t, majd legutoljára a fogyasztókat! Ha valamilyen okból kifolyólag le kell szerelni a rendszert, abban az esetben fordított sorrendben járjon el! Először kapcsolja le a fogyasztókat, majd a napelemeket. Utoljára az akkumulátort válassza le! Ügyeljen arra, hogy polaritás helyesen csatlakoztassa a perifériákat! 5 Dugja be a külső hőmérséklet-érzékelőt (ha rendelkezik ilyennel) a töltésvezérlő bal oldali csatlakozó portjára. A szenzor lehetőleg egy helyen legyen az akkumulátorral (ellenkező esetben a vezérlő nem megfelelő módon hőmérséklet kompenzálja az értékeket). 6 Ha távoli monitorozó eszközzel rendelkezik, akkor csatlakoztassa a kommunikációs vezeték egyik végét a töltésvezérlőhöz (a kommunikációs porthoz), a másik végét pedig a Hoszt számítógéphez. Ha a rendszert meg kell bontani: Hogy a lehetséges baleseteket elkerülje, mindig bontsa a teljes rendszer kapcsolását a negyedik pontban leírtak szerint! Fontos: Ha az akkumulátor véletlenül fordított polaritással kerül be a rendszerbe, az a töltésvezérlőt nem, de a hozzá csatlakoztatott fogyasztókat, napelemeket károsíthatja! Ügyeljen a helyes polaritásra! 5

6 3. Működés 1 LC kijelző grafikus szimbólumainak magyarázata A fogyasztók nem kapnak áramot A fogyasztói kör áram alatt, fogyasztás nélkül A fogyasztói kör valós fogyasztással Fogyasztók A rendszer nem működik megfelelően a rendszer megfelelően működik Akkumulátor csepptöltése Akkumulátor töltési állapot Napelem(ek) Akkumulátor Fogyasztók érzékelős vezérléssel Akkumulátor töltés leállt Időzítős vezérlés a fogyasztókhoz Akkumulátor normál töltése 2 Gombok funkcióinak leírása: : Kijelző interfész váltó gomb (menü), segítségével válthatunk az egyes oldalak között (ahogyan az alábbi ábra is mutatja) : Paraméterek beállítása fel irányban. Paraméter nézet állapotában tartsa nyomva 5 másodpercig a gyári beállítás (összes paraméter) visszaállításához! : Paraméterek beállítása le irányban. A fő képernyőn nyomja meg a gombot a fogyasztók be-ki kapcsolásához. 6

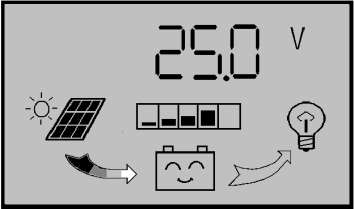

7 Menürendszer: 3. Paraméterek megtekintése és beállítása: 2. ábra A vezérlő kezdőképernyője a Telep (akkumulátor) feszültség kijelzésére áll be alapértelmezetten, ha a beüzemelést megfelelően csináltuk. A gomb segítségével végiglépkedhetünk a menürendszer egyes pontjai között, ahogyan azt a második ábra is mutatja. Ha valamely paraméter beállításra szorul, nyomja meg hosszan (>5s) az adott menüpontban a gombot a beállításhoz, ekkor a beállítandó paraméter / érték száma villogni fog. A fel/le gombokkal a beállíthatja a kívánt értéket, majd a kilépéshez / mentéshez újra nyomja meg hosszan a gombot (>5s). Ekkor az érték már nem fog villogni, és a vezérlő menti a beállításokat. 3.1 Akkumulátor feszültség nézet (alapértelmezett) Ahogyan a jobb oldali ábra is mutatja, a vezérlő kijelzi az aktuális akkumulátor feszültséget. Ez az alapértelmezett kijelző, ahol látható a töltési állapot, a fogyasztói terhelés állapota, az akkumulátor töltöttsége és az akkumulátor feszültsége. 3.2 Fogyasztó(k) ki/bekapcsolása Az akkumulátor feszültség nézetben (alapértelmezett képernyő) A vezérlőn a gomb segítségével kikapcsolható(ak) / bekapcsolható(ak) a fogyasztó(k) Más menüpontban ez a funkció nem elérhető. 7

8 3.3 Akkumulátor / környezeti hőmérséklet nézet Ahogyan a jobb oldali ábra is mutatja, a vezérlő kijelzi az aktuális akkumulátor / környezeti hőmérsékletet. A kijelzett eredményt a vezérlő a hőmérsékletkompenzációra használja fel a töltési folyamatban (LVD). Ha szeretné használni ezt a funkciót, akkor az érzékelő szenzort a töltésvezérlő használata előtt csatlakoztatni kell. 3.4 Napelem töltőáram nézet Ahogyan a jobb oldali ábra is mutatja, a vezérlő kijelzi az aktuális töltőáramot a napelem(ek) felől. 3.5 Fogyasztó(k) kisütési árama nézet Ahogyan a jobb oldali ábra is mutatja, a vezérlő kijelzi az aktuális kisütési áramot amit a fogyasztók aktuálisan fogyasztanak. 3.6 Összes feltöltött kapacitás nézet A jobb oldali ábrán láthatóan a töltésvezérlő számolja és kijelzi az összes eddig töltött energiát Ah formájában. Az értékek maximum 1999 Ah-ig kezelhetőek. Ebben a menüpontban ez az érték nullázható is, nyomja meg a gombot hosszan (>5s) és az érték lenullázódik. 3.7 Összes elfogyasztott kapacitás nézet A jobb oldali ábrán láthatóan a töltésvezérlő számolja és kijelzi az összes eddig elfogyasztott energiát Ah formájában. Az értékek maximum 1990 Ah-ig kezelhetőek. Ebben a menüpontban ez az érték nullázható is, nyomja meg a lenullázódik. gombot hosszan (>5s) és az érték 3.8 Alacsony feszültség lekapcsolás védelem nézet és beállítás A jobb oldali ábrán láthatóan ebben a menüpontban a vezérlő megjeleníti hogy a fogyasztó(k) mekkora akkumulátor feszültség mellett legyenek lekapcsolva. Ez az ún. LVD védelem, ez megvédi az akkumulátor(oka)t a mélymerüléstől. Ha az akkumulátor(ok) eléri(k) ezt a feszültséget, a fogyasztókat lekapcsolja a vezérlő, és addig nem is kapcsolja be, míg a következő menüpontban tárgyalt visszakapcsolási feszültséget el nem éri az akkumulátor. Ez a paraméter beállítható. Nyomja meg hosszan a gombot (>5s), majd az érték villogni kezd. Ekkor a gombokkal állítsa be a kívánt értéket. Ha kész, nyomja meg újra hosszan a leáll az érték villogása, és a vezérlő elmenti a beállított értéket. gombot (>5s), ekkor 8

9 3.9 Alacsony feszültség újrakapcsolás nézet és beállítás A jobb oldali ábrán láthatóan ez a menüpont az előző menüpontban beállított védelem esetén értelmezhető. Ha az akkumulátor(ok) elérték egyszer a lekapcsolási küszöbértéket, akkor egészen addig, amíg az akkumulátor(ok) feszültsége el nem éri az itt beállított értéket, a fogyasztó(k) le lesznek kapcsolva. Ezzel mintegy hiszteréris határozható meg az akkumulátor(ok) számára. Ezt nevezik LVR feszültségértéknek. Ez a paraméter is beállítható, csakúgy mint az előző. Nyomja meg hosszan a gombot (>5s), majd az érték villogni kezd. Ekkor a gombokkal állítsa be a kívánt értéket. Ha kész, nyomja meg újra hosszan a és a vezérlő elmenti a beállított értéket 3.10 Magas napelem feszültség leválasztás nézet és beállítás Töltés közben a megengedett legnagyobb akkumulátorfeszültséget állíthatjuk be ebben a menüpontban. Ezt HVD feszültségnek nevezzük. Ha az akkumulátor(ok) eléri(k) ezt a feszültséget, akkor a töltésvezérlő lekapcsolja a napelemek további töltését, így megvédi az akkumulátort a túltöltéstől. Ha a feszültség leesik a beállított érték alá, a töltés újraindul. Nyomja hosszan a gombot (>5s) majd a feszültség értéke villogni kezd. Ekkor beállítható a kívánt érték a gombot (>5s), ekkor leáll az érték villogása, gombok segítségével. Ha kész, nyomja meg újra hosszan a gombot (>5s), ekkor leáll az érték villogása, és a vezérlő elmenti a beállított értéket Fogyasztók működési ideje/módja nézet és beállítás Ahogyan a jobb oldali ábra is mutatja, ebben a menüpontban a különböző értékek különböző működési módokat takarnak. 24h ez Normál módú működést jelent, a fogyasztók mindig kapnak áramot, kivéve valamely hiba esetén. 1h~23h Időzített mód világításkapcsoláshoz. Ha besötétedik (a napelem feszültsége leesik, ezt a vezérlő érzékeli), akkor a fogyasztók kapnak áramot, a beállítható időintervallumon belül. 0h Vezérelt mód. Ha besötétedik (a napelem feszültsége leesik, ezt a vezérlő érzékeli), akkor a fogyasztók kapnak áramot, egészen addig még újra nem lesz világos. Nyomja hosszan a gombot (>5s) majd a feszültség értéke villogni kezd. Ekkor beállítható a kívánt érték a, gombok segítségével. Ha kész, nyomja meg újra hosszan a gombot (>5s), ekkor leáll az érték villogása, és a vezérlő elmenti a beállított értéket. 9

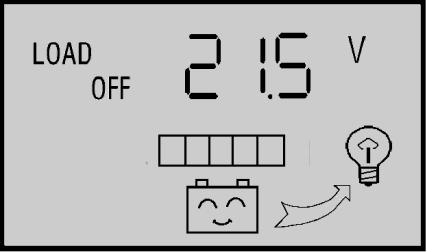

10 4.1 LVD védelem aktív: 4. Általános hibák és hibakezelés A kijelző (ahogy a jobb oldali képen látszik) azt mutatja, hogy az akkumulátor(ok) feszültsége leesett a beállított alacsony feszültség védelem (LVD) értéke alá, ezért a vezérlő belépett az aktív védelmi állapotába és lekapcsolta a fogyasztókat. A védelmi állapotból úgy lép ki a vezérlő, ha az akkumulátor(ok) feszültsége eléri a beállított visszakapcsolási feszültséget (LVR), ekkor újra bekapcsolja a fogyasztói kimenetet. Megoldás: Ennek az eléréséhez vagy a napelemek segítségével, vagy külső akkumulátortöltővel fel kell tölteni az akkumulátor(oka)t. 4.2 Túlterhelés elleni védelem aktív: A kijelző (ahogy a jobb oldali képen látszik) azt mutatja (villogással jelzi), hogy a fogyasztói körben az áramfelvétel több, mint 60 másodpercig meghaladta a maximálisan megengedett áramerősség 1,5x-esét, ebben az esetben aktív a túlterhelés elleni védelem. Mgoldás: Csökkentse a fogyasztói oldalon a terhelést, majd nyomja meg a gombot a fogyasztók bekapcsolásához. 4.3 Rövidzár védelem aktív: A kijelző (ahogy a jobb oldali képen látszik) azt mutatja (villogással jelzi), hogy a fogyasztói kört rövidre zárták. Ekkor a készülék a rövidzár védelem állapotába lépett. Megoldás: Ellenőrizze a fogyasztói hálózatot. Ellenőrizze, hogy a fogyasztókból esetlegesen nem hibásodott-e meg valamelyik, illetve ellenőrizze a vezetékhálózatot, csatlakozásokat! Hibakeresés után nyomja meg a fogyasztók bekapcsolásához. gombot a 4.4 Napelem hiba: A Szimbólum villogása azt jelenti, hogy a vezérlő nem érzékelt csatlakoztatott napelemeket 24 órán belül. Ellenőrizze a csatlakozásokat, illetve a vezetékhálózatot. Keressen szakadt vezetékszakaszt a napelem(ek) és a vezérlő között! 4.5 Fogyasztó(k) hirtelen terhelése: Ha a jel villog, ez azt jelenti, hogy az impulzusszerű terhelési áram több mint kétszerese volt a maximálisan megengedett áramerősségnek. A vezérlő újraindítja a fogyasztó(ka)t, ahányszor ez bekövetkezik. Figyelem! Ezt a jelenséget sürgősen meg kell szüntetni! A vezérlő károsodhat az ilyen impulzusszerű terhelésektől! Csökkentse a terhelést a fogyasztók felől! 10

11 5. Műszaki adatlap Modell Adatok Maximális áramerősség Rendszerfeszültség Napelem(ek) maximális nyitott feszültsége Csepptöltés kezdete Alacsony Akkufeszültség lekapcsolás érték (LVD) Alacsony Akkufeszültség visszakapcsolás érték (LVR) A vezérlő saját áramfelvétele Feszültség-esés a vezérlőn Töltési mód Hőmérséklet kompenzáció Megjegyzés CM2024Z CM3024Z CM2048 Modell Adatok CM3024Z 20A 30A 20A 12V/24V 48V Csatla-koztatható kábelek méretei Működési hőmérséklet 7# AWG (16mm 2 ) -105 C~60 C 50V 100V Tárolási hőmérséklet -30 C~70 C 13,8V/27,6V 55,2V 10,7V/21,4V 42,8V Méret 12,5V/25,0V 50,0V Maximális páratartalom Felszerelési lyukak elhelyez-kedése 90%, kondenzálódás nélkül 90 mm 188 mm 48 mm 60 mm 178 mm -- Ø5 30mA Tömeg 360g 170mV PWM (impulzusszélesség- moduláció) -4mV/Cella/ A Z modelljelzés az automatikus rendszerfeszültség kiválasztását jelenti, a T pedig a modell távolról vezérelhetőségét jelenti. 11
