A készülék jellemzői 3. Biztonság és karbantartás 6. A készülék felépítése 8. A távirányító 9. A kezelőfelület 10 CD / DVD 11.

Átírás

1

2 TarTalomjegyzék A készülék jellemzői 3 Biztonság és karbantartás 6 A készülék felépítése 8 A távirányító 9 A kezelőfelület 10 CD / DVD 11 Digitális TV 12 ipod 12 Rádió 13 Tolatókamera 14 USB / SD 15 Navigáció 15 Internet 22 Telefon 22 AUX 24 Beállítások 24 Beszerelés 27 portkiosztás 28 problémamegoldás 29 technikai paraméterek 30

3 a készülék jellemzői 3 a készülék jellemzői Köszönjük, hogy termékünket választotta! Reméljük, a kézikönyv segítségével könnyen megismerkedhet a termék működésével, illetve elsajátíthatja annak használatát. Kérjük, mindezek érdekében nagyon figyelmesen olvassa el az útmutatót! Az ABM termékcsalád ezen tagját a következő járműhöz fejlesztették ki: TERMÉK MODELL ÉVJÁRAT MEGJEGYZÉS ABM-E9X BMW E90, E91, E92, E as széria A készülék felhasználása A készüléket magas felbontású TFT-LCD érintőkijelzővel látták el, kezeli a piacon található lemeztípusok nagy többségét, továbbá navigációs rendszerrel, rádióval, Bluetooth telefon kihangosítóval és ipod dokkolóval is rendelkezik. Digitális TV vevő, tolatókamera, illetve 3G mobilinternet is elérhető opcionális szolgáltatásként. A Bluetooth telefon kihangosító funkció teljes körű működése az Ön mobiltelefonjának képességeitől is függhet. Az egység ipod dokkcsatlakozója ipodhoz készült, de iphone-nal is működhet. Ez utóbbi az iphone firmware verziójától függ. A készülék kompatibilis a gépjárműbe gyárilag beszerelt ülésfűtés, illetve az első/hátsó parkolószenzorok vezérlőjével. Főbb funkciók: Beépített rádió, DVD lejátszó, SD kártya és USB olvasó Többek között DVD / VCD / CD / WMA / JPEG kompatibilitás Magas érzékenységű FM/AM rádiójel-vétel, több mint 30 eltárolható állomás Grafikus felhasználói felület Érintőképernyő: minden funkció elérhető pár érintéssel Beépített GPS navigációs rendszer (a navigációs szoftver opcionális) Beépített, Bluetooth technológián alapuló telefon kihangosító érintőképernyős kezeléssel ipod kezelés: az érintőképernyő segítségével irányítható Tolatókamera csatlakoztatási lehetőség Kétcsatornás video-, ötcsatornás hangkimenet AUX bemenet: opcionális külső hang/video bemenet USB csatolófelület: hang- és videolejátszás, illetve képnézegetés pendrive-ról Az NTSC/PAL rendszerek automatikus felismerése 4 45 W magas hanghűségű erősített kimenet Digitális TV funkció (opcionális) Időkijelzés 3G internet-elérés (opcionális)

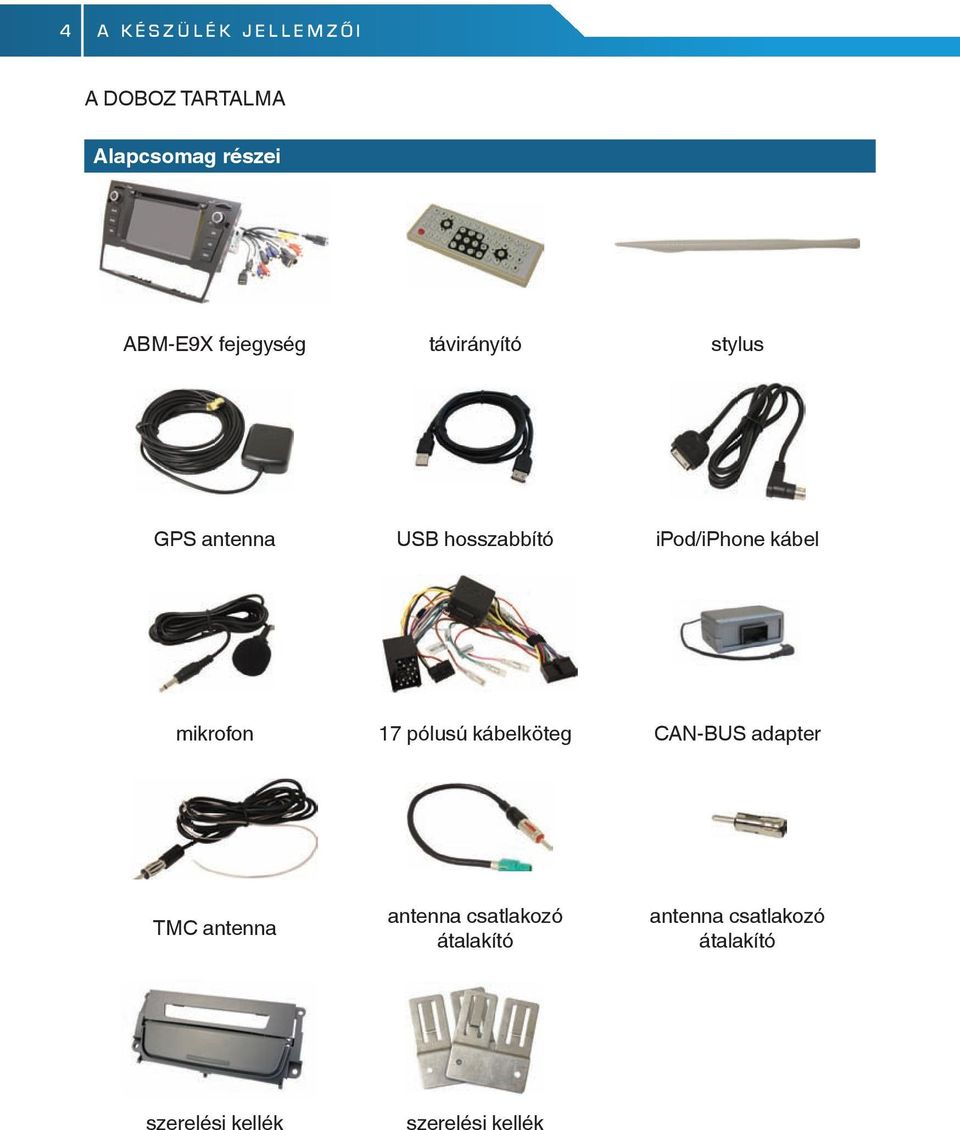

4 4 a készülék jellemzői A DOBOZ TARTALMA Alapcsomag részei ABM-E9X fejegység távirányító stylus GPS antenna USB hosszabbító ipod/iphone kábel mikrofon 17 pólusú kábelköteg CAN-BUS adapter TMC antenna antenna csatlakozó átalakító antenna csatlakozó átalakító szerelési kellék szerelési kellék

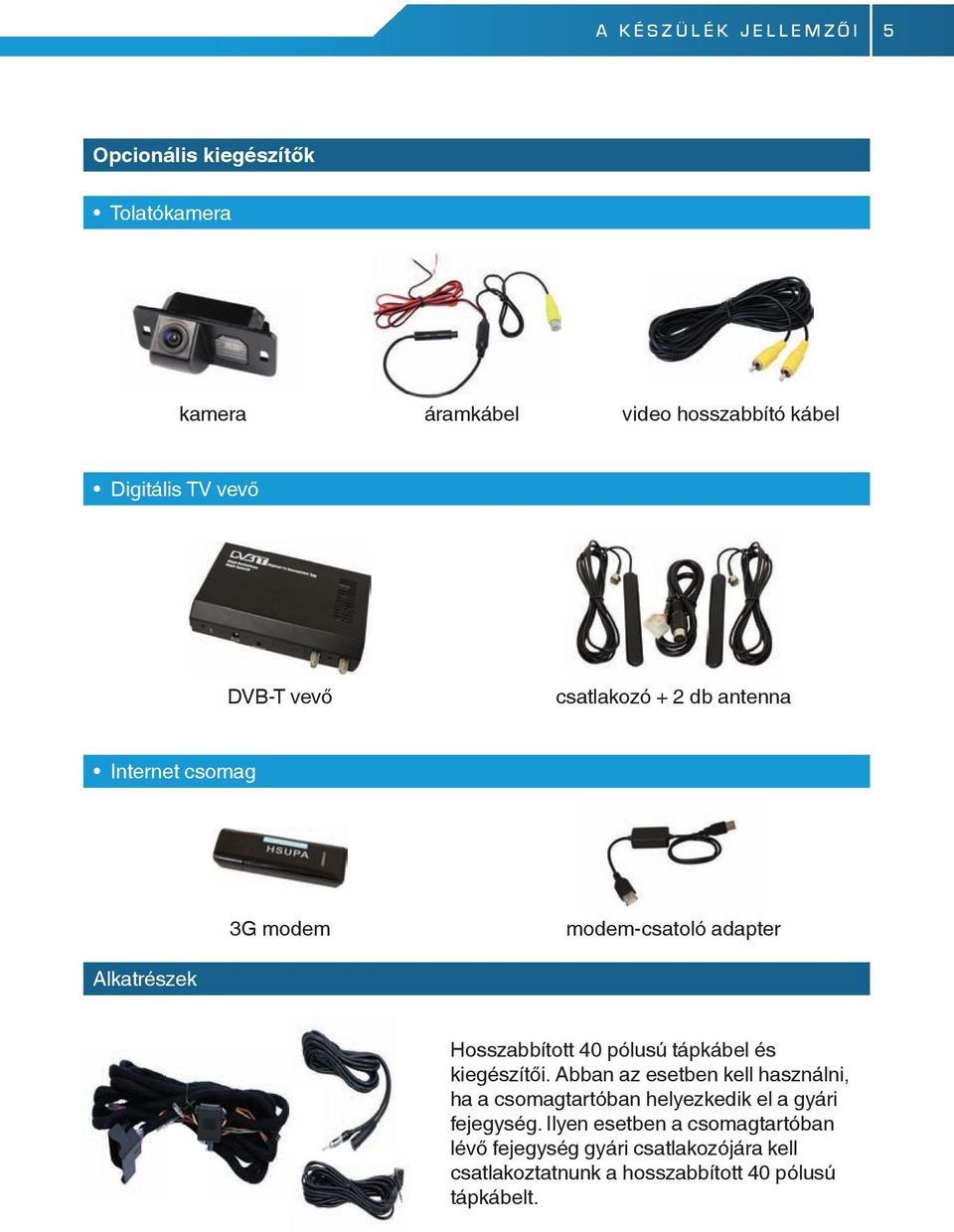

5 a készülék jellemzői 5 opcionális kiegészítők Tolatókamera kamera áramkábel video hosszabbító kábel Digitális TV vevő DVB-T vevő csatlakozó + 2 db antenna Internet csomag 3G modem modem-csatoló adapter Alkatrészek Hosszabbított 40 pólusú tápkábel és kiegészítői. Abban az esetben kell használni, ha a csomagtartóban helyezkedik el a gyári fejegység. Ilyen esetben a csomagtartóban lévő fejegység gyári csatlakozójára kell csatlakoztatnunk a hosszabbított 40 pólusú tápkábelt.

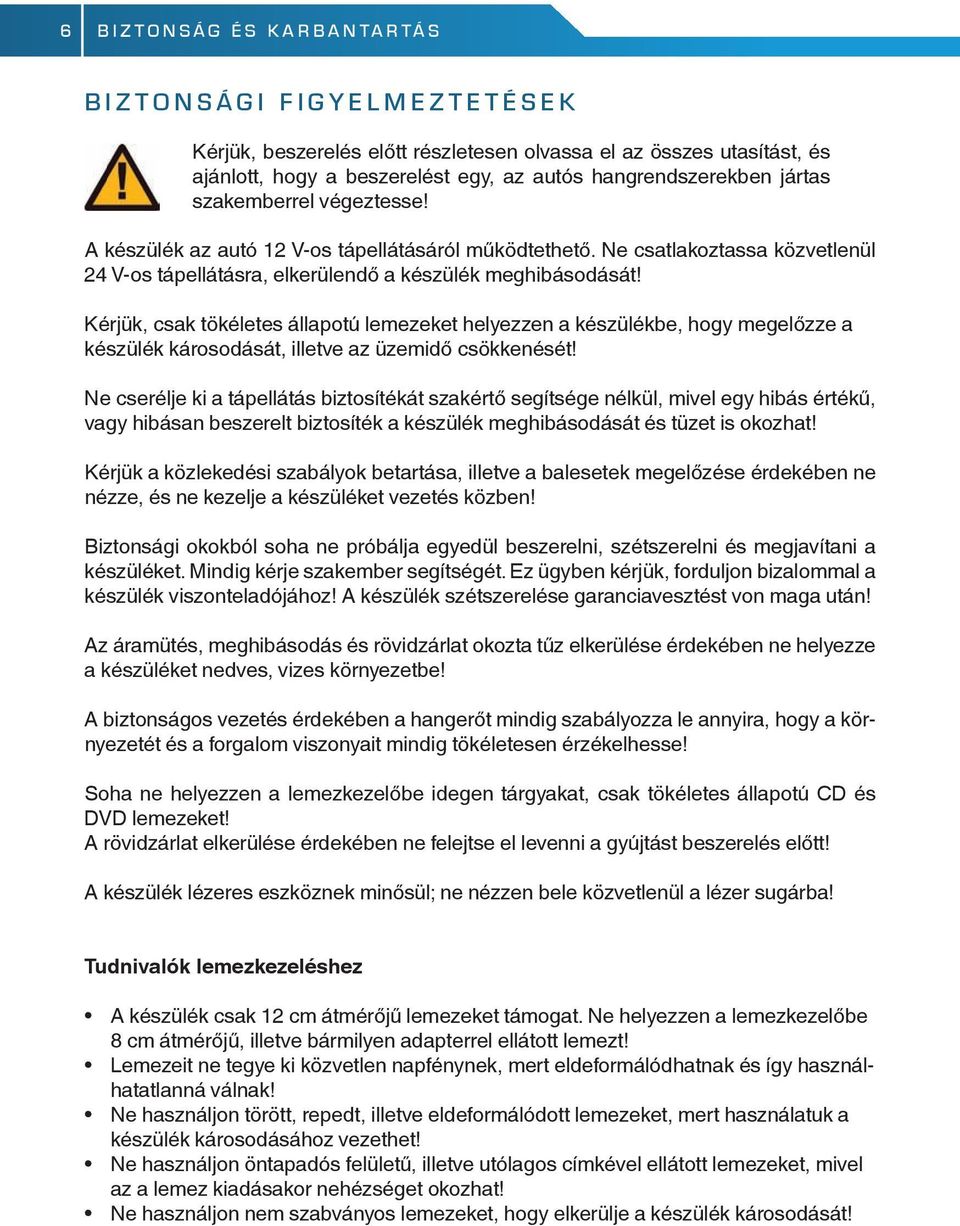

6 6 BizT onság és karb antartás BizT onsági figyelmezt e T ések Kérjük, beszerelés előtt részletesen olvassa el az összes utasítást, és ajánlott, hogy a beszerelést egy, az autós hangrendszerekben jártas szakemberrel végeztesse! A készülék az autó 12 V-os tápellátásáról működtethető. Ne csatlakoztassa közvetlenül 24 V-os tápellátásra, elkerülendő a készülék meghibásodását! Kérjük, csak tökéletes állapotú lemezeket helyezzen a készülékbe, hogy megelőzze a készülék károsodását, illetve az üzemidő csökkenését! Ne cserélje ki a tápellátás biztosítékát szakértő segítsége nélkül, mivel egy hibás értékű, vagy hibásan beszerelt biztosíték a készülék meghibásodását és tüzet is okozhat! Kérjük a közlekedési szabályok betartása, illetve a balesetek megelőzése érdekében ne nézze, és ne kezelje a készüléket vezetés közben! Biztonsági okokból soha ne próbálja egyedül beszerelni, szétszerelni és megjavítani a készüléket. Mindig kérje szakember segítségét. Ez ügyben kérjük, forduljon bizalommal a készülék viszonteladójához! A készülék szétszerelése garanciavesztést von maga után! Az áramütés, meghibásodás és rövidzárlat okozta tűz elkerülése érdekében ne helyezze a készüléket nedves, vizes környezetbe! A biztonságos vezetés érdekében a hangerőt mindig szabályozza le annyira, hogy a környezetét és a forgalom viszonyait mindig tökéletesen érzékelhesse! Soha ne helyezzen a lemezkezelőbe idegen tárgyakat, csak tökéletes állapotú CD és DVD lemezeket! A rövidzárlat elkerülése érdekében ne felejtse el levenni a gyújtást beszerelés előtt! A készülék lézeres eszköznek minősül; ne nézzen bele közvetlenül a lézer sugárba! tudnivalók lemezkezeléshez A készülék csak 12 cm átmérőjű lemezeket támogat. Ne helyezzen a lemezkezelőbe 8 cm átmérőjű, illetve bármilyen adapterrel ellátott lemezt! Lemezeit ne tegye ki közvetlen napfénynek, mert eldeformálódhatnak és így használhatatlanná válnak! Ne használjon törött, repedt, illetve eldeformálódott lemezeket, mert használatuk a készülék károsodásához vezethet! Ne használjon öntapadós felületű, illetve utólagos címkével ellátott lemezeket, mivel az a lemez kiadásakor nehézséget okozhat! Ne használjon nem szabványos lemezeket, hogy elkerülje a készülék károsodását!

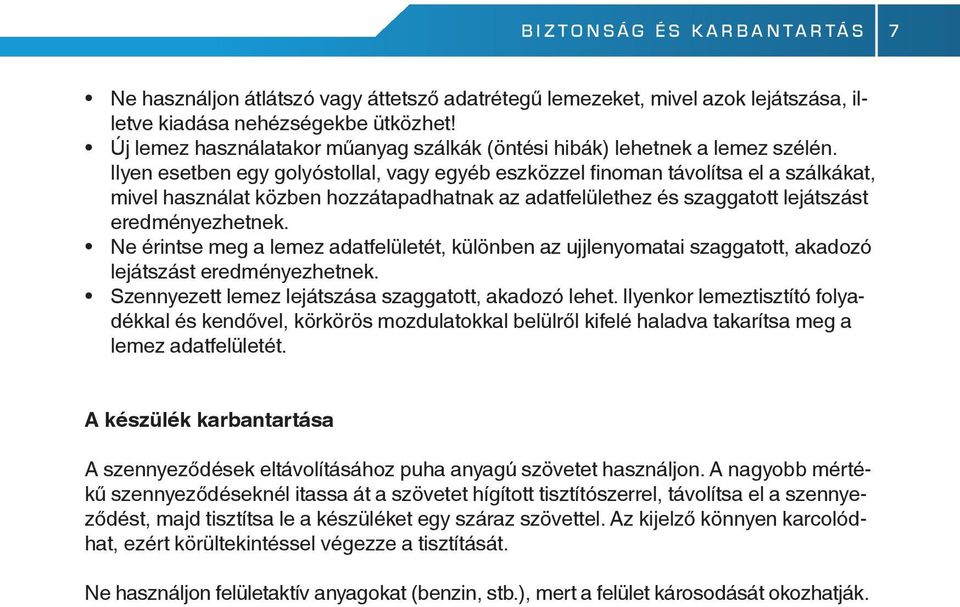

7 BizT onság és karb antartás 7 Ne használjon átlátszó vagy áttetsző adatrétegű lemezeket, mivel azok lejátszása, illetve kiadása nehézségekbe ütközhet! Új lemez használatakor műanyag szálkák (öntési hibák) lehetnek a lemez szélén. Ilyen esetben egy golyóstollal, vagy egyéb eszközzel finoman távolítsa el a szálkákat, mivel használat közben hozzátapadhatnak az adatfelülethez és szaggatott lejátszást eredményezhetnek. Ne érintse meg a lemez adatfelületét, különben az ujjlenyomatai szaggatott, akadozó lejátszást eredményezhetnek. Szennyezett lemez lejátszása szaggatott, akadozó lehet. Ilyenkor lemeztisztító folyadékkal és kendővel, körkörös mozdulatokkal belülről kifelé haladva takarítsa meg a lemez adatfelületét. A készülék karbantartása A szennyeződések eltávolításához puha anyagú szövetet használjon. A nagyobb mértékű szennyeződéseknél itassa át a szövetet hígított tisztítószerrel, távolítsa el a szennyeződést, majd tisztítsa le a készüléket egy száraz szövettel. Az kijelző könnyen karcolódhat, ezért körültekintéssel végezze a tisztítását. Ne használjon felületaktív anyagokat (benzin, stb.), mert a felület károsodását okozhatják.

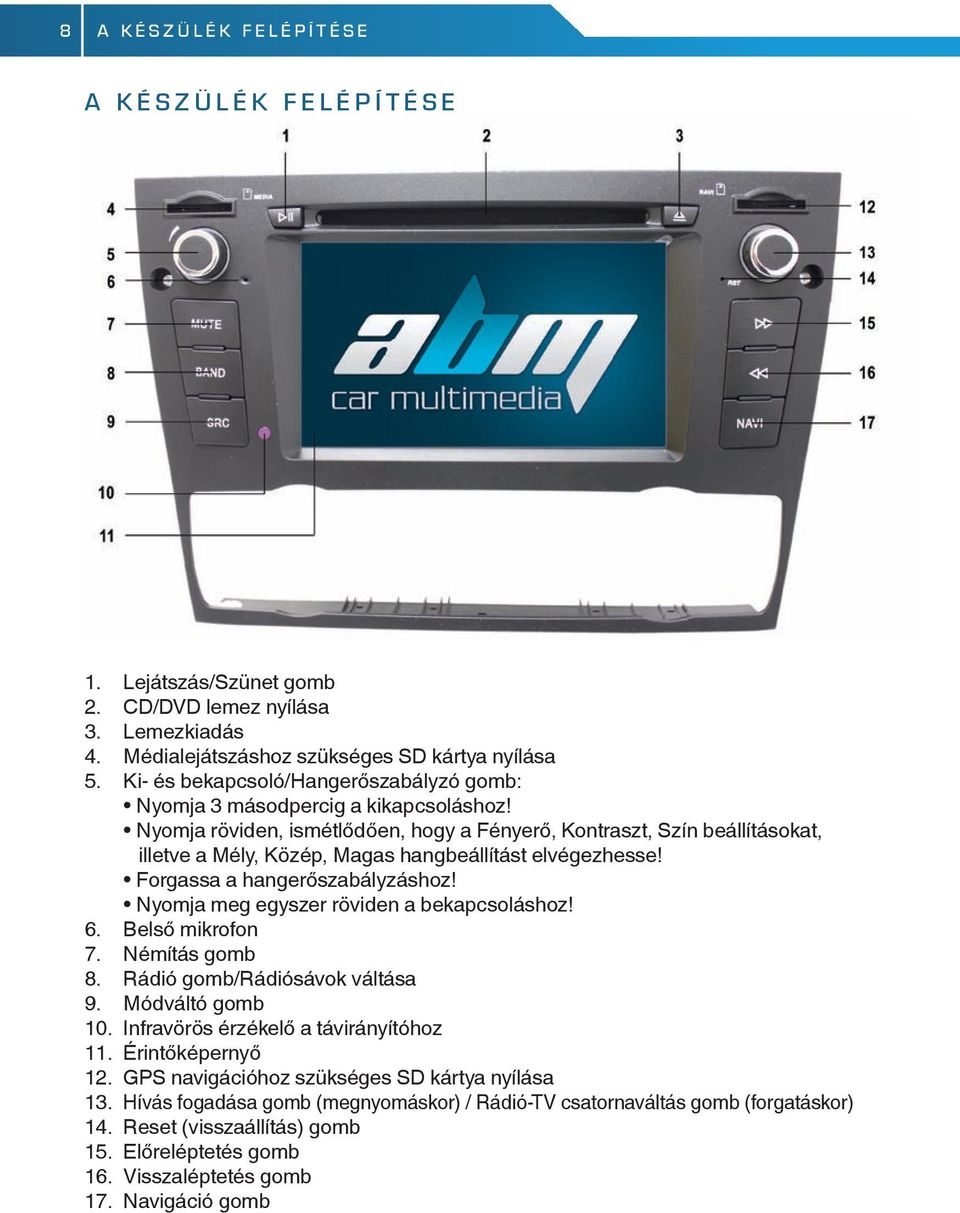

8 8 a készülék felépítése a készülék felépítése 1. Lejátszás/Szünet gomb 2. CD/DVD lemez nyílása 3. Lemezkiadás 4. Médialejátszáshoz szükséges SD kártya nyílása 5. Ki- és bekapcsoló/hangerőszabályzó gomb: Nyomja 3 másodpercig a kikapcsoláshoz! Nyomja röviden, ismétlődően, hogy a Fényerő, Kontraszt, Szín beállításokat, illetve a Mély, Közép, Magas hangbeállítást elvégezhesse! Forgassa a hangerőszabályzáshoz! Nyomja meg egyszer röviden a bekapcsoláshoz! 6. Belső mikrofon 7. Némítás gomb 8. Rádió gomb/rádiósávok váltása 9. Módváltó gomb 10. Infravörös érzékelő a távirányítóhoz 11. Érintőképernyő 12. GPS navigációhoz szükséges SD kártya nyílása 13. Hívás fogadása gomb (megnyomáskor) / Rádió-TV csatornaváltás gomb (forgatáskor) 14. Reset (visszaállítás) gomb 15. Előreléptetés gomb 16. Visszaléptetés gomb 17. Navigáció gomb

9 a TáVirányÍTÓ 9 a TáVirányÍTÓ mute mode dvd stop vol+/- Be/Kikapcsoló gomb Némítás gomb Módváltó gomb (Rádió CD/ DVD AUX DVB-T GPS) Lemezkiadás/Behúzás gomb CD/DVD módba lépés Lejátszás megállítása Hangerőszabályzás Lejátszás/Szünet gomb gps GPS navigáció módba lépés Előző/Következő szám vagy fejezet / Léptetés a mentett rádióállomások között ok OK (jóváhagyás) gomb tv TV módba lépés BAnd Rádió módba lépés / Sávváltás Rádió módban AUdio Hangsávok léptetése 0, 1, 2 Tárolt rádióállomások / Fejezetkiválasztás goto Fejezethez ugrás rpt Ismétlés gomb rdm Véletlen lejátszás setup DVD modul beállítások menüje sub-t Felirat menu Az egység főmenüjébe ugrás Navigációs gombok a menüben ent Jóváhagyás gomb a menüben info OSD információk kijelzése zoom Kép nagyítása Angle Nézőpont váltása title Főcímhez ugrás root Főcímhez ugrás A B Szakaszkijelölés Hátrafelé/Előrefelé teker pic nem aktív exit nem aktív

10 10 a kezelőfelület a kezelőfelület cd/dvd: Érintse meg a gombot a CD/DVD módba lépéshez (csak behelyezett lemez esetén érhető el). További információért lapozzon a CD/DVD alfejezethez. digitális tv: Érintse meg a gombot a Digitális TV módba lépéshez. További információért lapozzon a DigitáIis TV alfejezethez. ipod: Érintse meg a gombot az ipod módba lépéshez (csak csatlakoztatott ipod esetén érhető el). További információért lapozzon az ipod alfejezethez. rádió: Érintse meg a gombot a Rádió módba lépéshez. További információért lapozzon a Rádió alfejezethez. tolatókamera: Érintse meg a gombot a Tolatókamera módba lépéshez (csak csatlakoztatott tolatókamera esetén érhető el). További információért lapozzon a Tolatókamera alfejezethez. UsB: Érintse meg a gombot az USB módba lépéshez (csak csatlakoztatott USB-s eszköz esetén érhető el). További információért lapozzon az USB/SD alfejezethez. sd kártya: Érintse meg a gombot az SD kártya módba lépéshez (csak behelyezett SD kártya esetén érhető el). További információért lapozzon az USB/SD alfejezethez. navi/web: Érintse meg a gombot a NAVI/WEB módba lépéshez. További információért lapozzon a Navigáció és Internet alfejezetekhez. telefon: Érintse meg a gombot a Telefon módba lépéshez. További információért lapozzon a Telefon alfejezethez. AUX: Érintse meg a gombot az AUX módba lépéshez. További információért lapozzon az AUX alfejezethez. Beállítások ( ): Érintse meg a gombot a beállítások módosításához. További információért lapozzon a Beállítások alfejezethez. vissza ( ): Érintse meg a gombot az előző oldalra lépéshez.

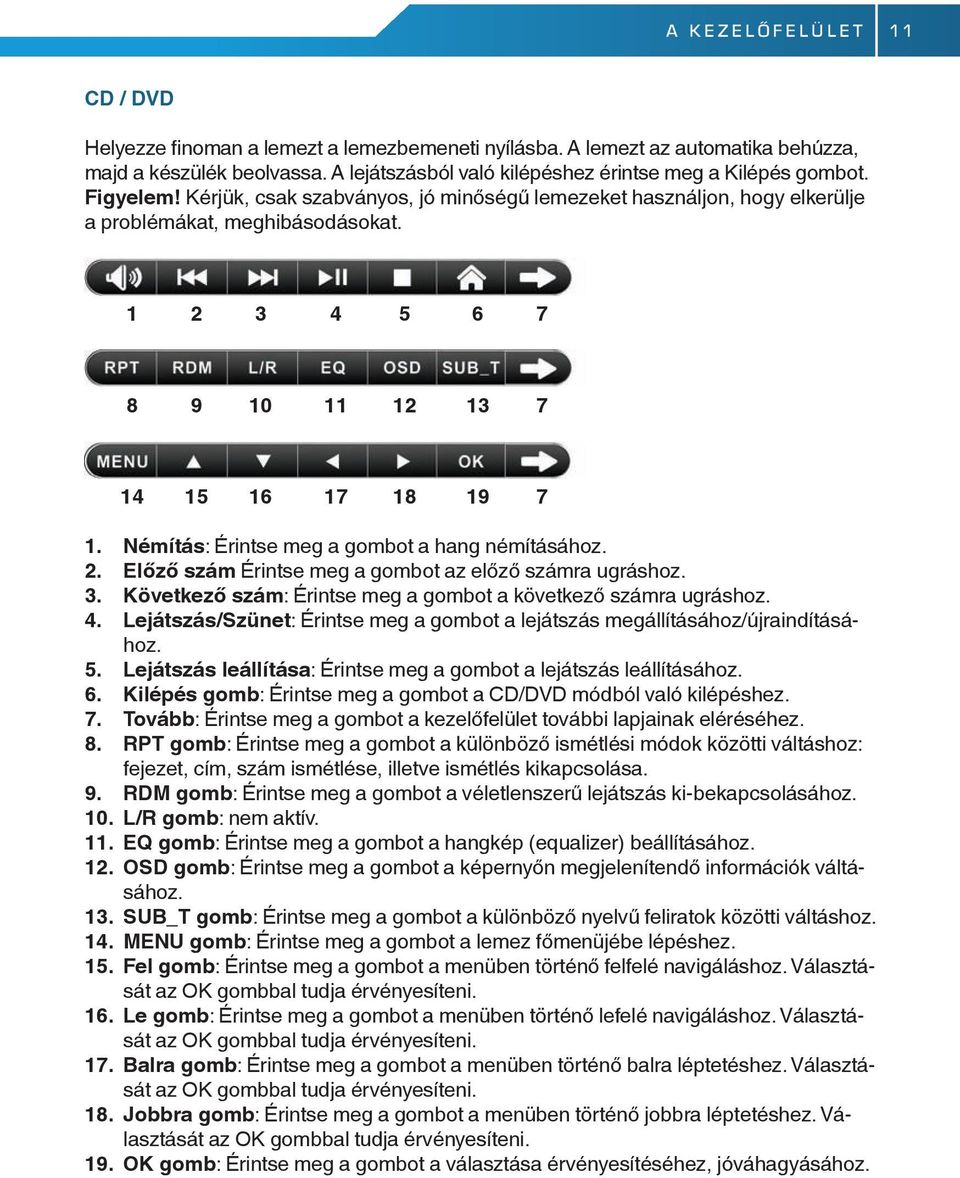

11 a kezelőfelület 11 cd / dvd Helyezze finoman a lemezt a lemezbemeneti nyílásba. A lemezt az automatika behúzza, majd a készülék beolvassa. A lejátszásból való kilépéshez érintse meg a Kilépés gombot. figyelem! Kérjük, csak szabványos, jó minőségű lemezeket használjon, hogy elkerülje a problémákat, meghibásodásokat némítás: Érintse meg a gombot a hang némításához. 2. előző szám Érintse meg a gombot az előző számra ugráshoz. 3. következő szám: Érintse meg a gombot a következő számra ugráshoz. 4. lejátszás/szünet: Érintse meg a gombot a lejátszás megállításához/újraindításához. 5. lejátszás leállítása: Érintse meg a gombot a lejátszás leállításához. 6. kilépés gomb: Érintse meg a gombot a CD/DVD módból való kilépéshez. 7. tovább: Érintse meg a gombot a kezelőfelület további lapjainak eléréséhez. 8. rpt gomb: Érintse meg a gombot a különböző ismétlési módok közötti váltáshoz: fejezet, cím, szám ismétlése, illetve ismétlés kikapcsolása. 9. rdm gomb: Érintse meg a gombot a véletlenszerű lejátszás ki-bekapcsolásához. 10. l/r gomb: nem aktív. 11. eq gomb: Érintse meg a gombot a hangkép (equalizer) beállításához. 12. osd gomb: Érintse meg a gombot a képernyőn megjelenítendő információk váltásához. 13. sub_t gomb: Érintse meg a gombot a különböző nyelvű feliratok közötti váltáshoz. 14. menu gomb: Érintse meg a gombot a lemez főmenüjébe lépéshez. 15. fel gomb: Érintse meg a gombot a menüben történő felfelé navigáláshoz. Választását az OK gombbal tudja érvényesíteni. 16. le gomb: Érintse meg a gombot a menüben történő lefelé navigáláshoz. Választását az OK gombbal tudja érvényesíteni. 17. Balra gomb: Érintse meg a gombot a menüben történő balra léptetéshez. Választását az OK gombbal tudja érvényesíteni. 18. jobbra gomb: Érintse meg a gombot a menüben történő jobbra léptetéshez. Választását az OK gombbal tudja érvényesíteni. 19. ok gomb: Érintse meg a gombot a választása érvényesítéséhez, jóváhagyásához.

12 12 a kezelőfelület digitális tv (opcionális) Hozza el autójába a világ legnépszerűbb szórakoztatási formáját. Nézzen HD TV csatornákat ingyen. A tökéletes minőséget az opcionálisan megvásárolható DVB-T vevő biztosítja, mely MPEG2/MPEG4 formátumban sugárzott digitális adás vételére alkalmas. További információkért kérjük, lapozza fel az opcionális Digitális TV csomagban található használati útmutatót, vagy érdeklődjön a forgalmazónál, viszonteladónál. ipod A menü előhozásához érintse meg a kijelző felső részén található piros területet némítás: Érintse meg a gombot a hang némításához. 2. előző szám Érintse meg a gombot az előző számra ugráshoz (hosszan érintve visszafele teker). 3. következő szám: Érintse meg a gombot a következő számra ugráshoz (hosszan érintve előrefele teker). 4. lejátszás/szünet: Érintse meg a gombot a lejátszás megállításához/újraindításához. 5. lejátszás leállítása: Érintse meg a gombot a lejátszás leállításához.

13 a kezelőfelület kilépés gomb: Érintse meg a gombot az ipod módból való kilépéshez. 7. tovább: Érintse meg a gombot a kezelőfelület többi lapjáért. 8. rpt gomb: nem aktív. 9. rdm gomb: nem aktív. 10. l/r gomb: nem aktív. 11. eq gomb: Érintse meg a gombot a hangkép beállításához (Pop/Rock/Class/Jazz/ Off). 12. osd gomb: nem aktív. 13. sub_t gomb: nem aktív. 14. menu gomb: Érintse meg a gombot az előző menübe lépéshez. 15. fel gomb: Érintse meg a gombot a menüben történő felfelé navigáláshoz. Választását az OK gombbal tudja érvényesíteni. 16. le gomb: Érintse meg a gombot a menüben történő lefelé navigáláshoz. Választását az OK gombbal tudja érvényesíteni. 17. Balra gomb: Érintse meg a gombot a menüben történő balra léptetéshez. Választását az OK gombbal tudja érvényesíteni. 18. jobbra gomb: Érintse meg a gombot a menüben történő jobbra léptetéshez. Választását az OK gombbal tudja érvényesíteni. 19. ok gomb: Érintse meg a gombot a választása érvényesítéséhez, jóváhagyásához. rádió 1. BAnd gomb: Érintse meg a gombot az FM és AM sávok közötti váltáshoz. 2. Aps gomb: Érintse meg hosszan a gombot (legalább 2 másodpercig), és a készülék végigpásztázza az adott sávban a teljes sávszélességet, majd 1-6-ig tárolja a talált állomásokat. Érintse meg röviden a gombot (legfeljebb 1 másodpercig) a tárolt állomások böngészéséhez, amikor minden állomás 5 másodpercig hallható, aztán vált a következőre. 3. Balra (<) gomb: Érintse meg hosszan a gombot a balra történő automatikus pásztázáshoz. Érintse meg röviden a gombot a balra történő manuális, lépésenkénti pásztázáshoz. 4. jobbra (>) gomb: Érintse meg hosszan a gombot a jobbra történő automatikus pásztázáshoz. Érintse meg röviden a gombot a jobbra történő manuális, lépésenkénti pásztázáshoz.

14 14 a kezelőfelület 5. Af gomb: Érintse meg a gombot az AF funkció ki-bekapcsolásához. Ekkor menet közben a készülék újrapásztázza a tartományt az adott állomás alternatív frekvenciáiért. 6. ta gomb: Érintse meg a gombot a TA funkció ki-bekapcsolásához. Ekkor a készülék a fontos közlekedési hirdetmények és információk érzékelése esetén leállít/némít minden médialejátszást, így segítve a vezető tájékoztatását. 7. pty gomb: Érintse meg a gombot a rádióadó típusa (pl.: Hírek, Rock, Pop, stb.) szerinti pásztázás ki-bekapcsolásához. 8. vissza ( ) gomb: Érintse meg a gombot a Rádió módból való kilépéshez. 9. némítás: Érintse meg a gombot a hang némításához. megjegyzés: A rádióállomás nevének elmentésére (a frekvencia helyett) a következő módon van lehetőség: amikor az állomás neve megjelenik, hosszan érintse meg a kijelzett frekvenciát. tolatókamera (opcionális) Legyen tiszta képe az autó mögött lévő területről! Az ABM tolatókamerája, amely egy opcionális kiegészítő, kivételesen nagy látószöget biztosít Önnek - különösen hasznos, ha egy nagyobb SUV-vel akar tolatni, vagy ha épp vontat valamit. További információkért kérjük, lapozza fel az opcionális Tolatókamera csomagban található használati útmutatót, vagy érdeklődjön a forgalmazónál, viszonteladónál.

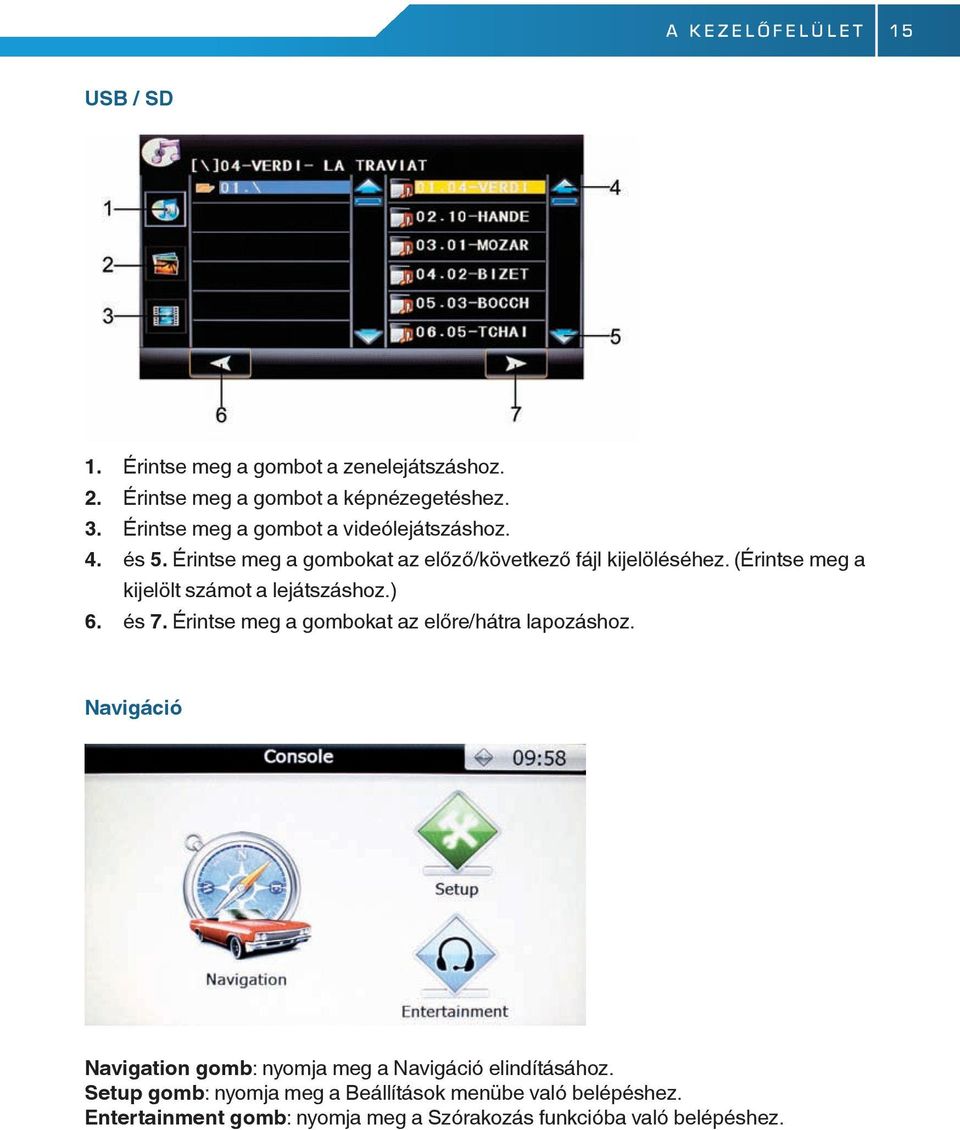

15 a kezelőfelület 15 UsB / sd 1. Érintse meg a gombot a zenelejátszáshoz. 2. Érintse meg a gombot a képnézegetéshez. 3. Érintse meg a gombot a videólejátszáshoz. 4. és 5. Érintse meg a gombokat az előző/következő fájl kijelöléséhez. (Érintse meg a kijelölt számot a lejátszáshoz.) 6. és 7. Érintse meg a gombokat az előre/hátra lapozáshoz. navigáció navigation gomb: nyomja meg a Navigáció elindításához. setup gomb: nyomja meg a Beállítások menübe való belépéshez. entertainment gomb: nyomja meg a Szórakozás funkcióba való belépéshez.

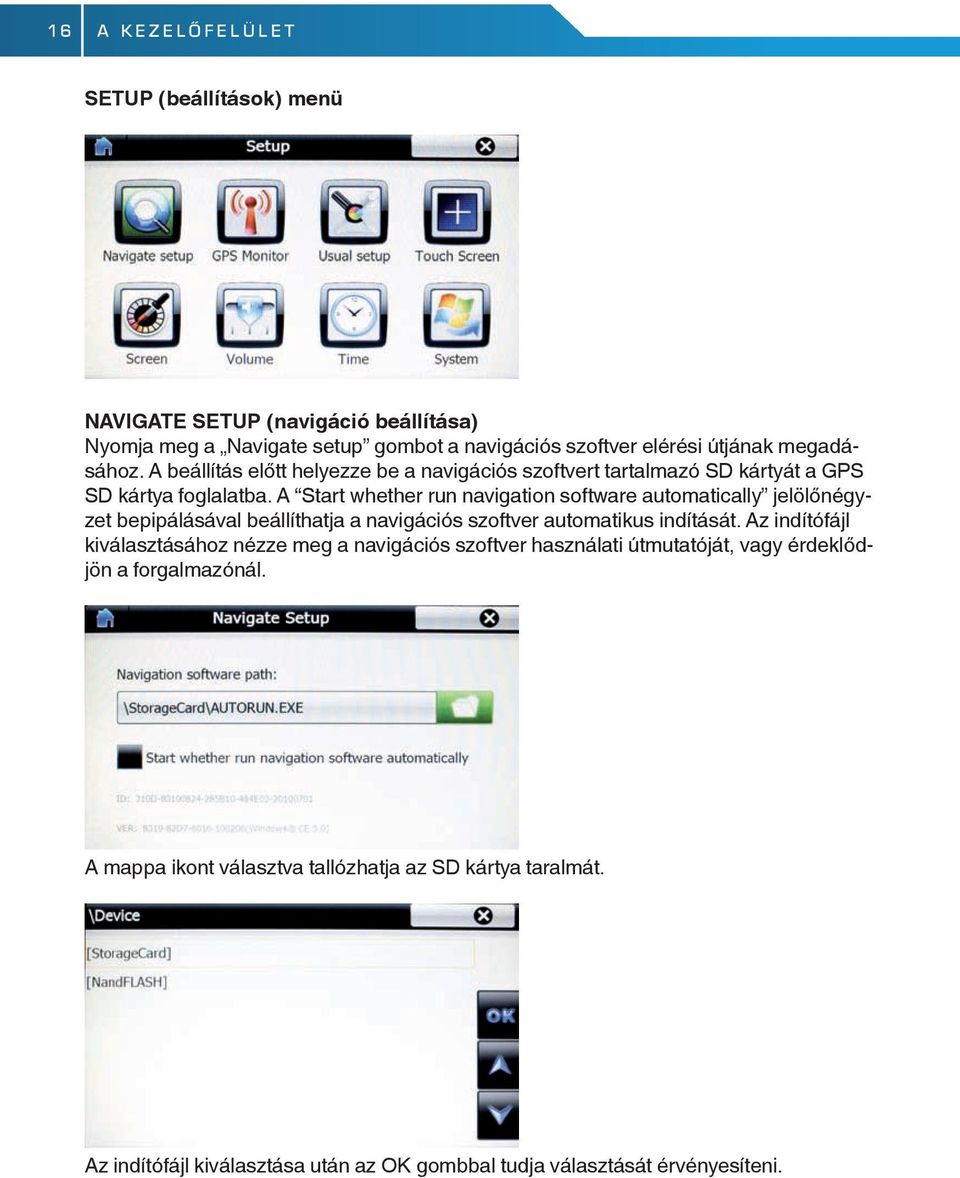

16 16 a kezelőfelület setup (beállítások) menü navigate setup (navigáció beállítása) Nyomja meg a Navigate setup gombot a navigációs szoftver elérési útjának megadásához. A beállítás előtt helyezze be a navigációs szoftvert tartalmazó SD kártyát a GPS SD kártya foglalatba. A Start whether run navigation software automatically jelölőnégyzet bepipálásával beállíthatja a navigációs szoftver automatikus indítását. Az indítófájl kiválasztásához nézze meg a navigációs szoftver használati útmutatóját, vagy érdeklődjön a forgalmazónál. A mappa ikont választva tallózhatja az SD kártya taralmát. Az indítófájl kiválasztása után az OK gombbal tudja választását érvényesíteni.

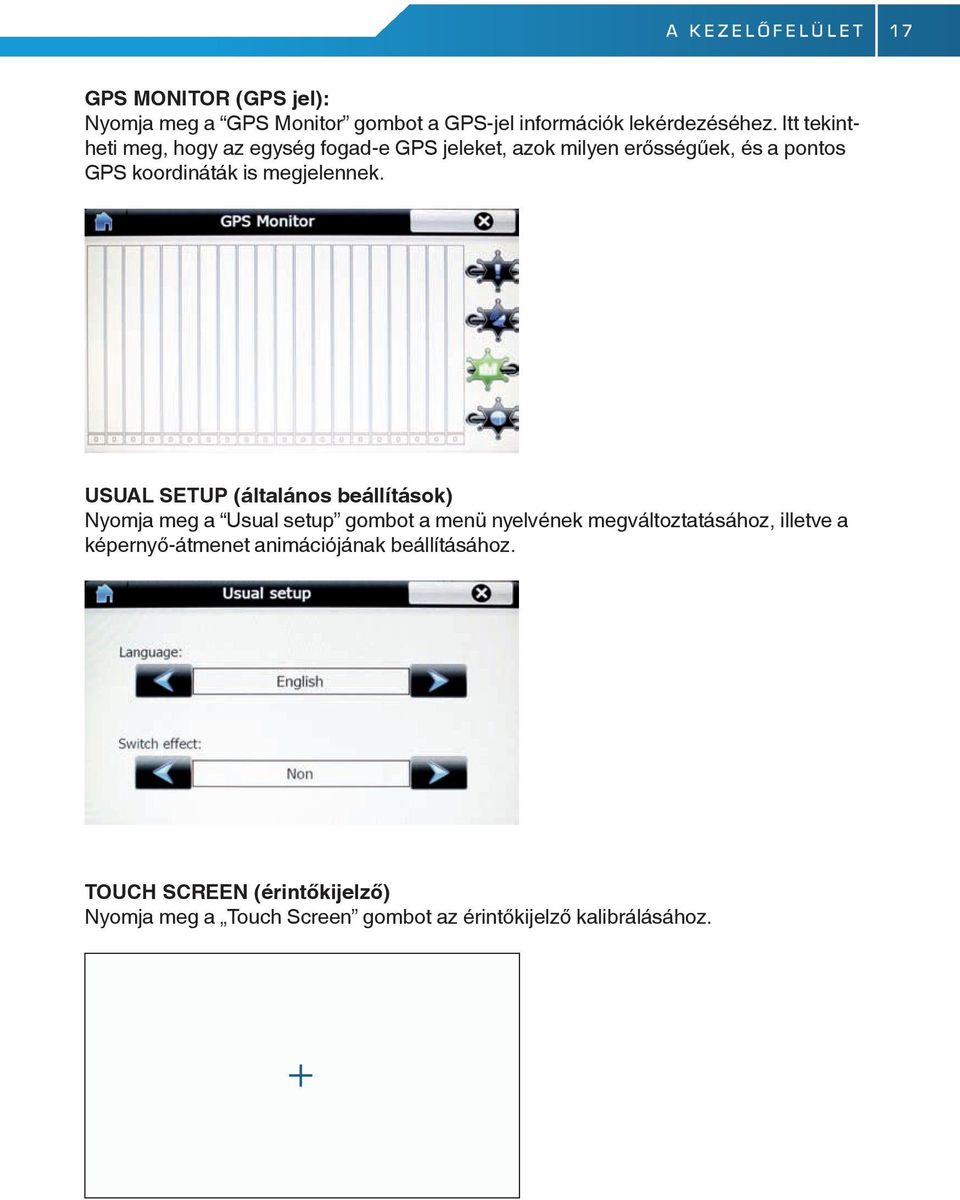

17 a kezelőfelület 17 gps monitor (gps jel): Nyomja meg a GPS Monitor gombot a GPS-jel információk lekérdezéséhez. Itt tekintheti meg, hogy az egység fogad-e GPS jeleket, azok milyen erősségűek, és a pontos GPS koordináták is megjelennek. UsUAl setup (általános beállítások) Nyomja meg a Usual setup gombot a menü nyelvének megváltoztatásához, illetve a képernyő-átmenet animációjának beállításához. touch screen (érintőkijelző) Nyomja meg a Touch Screen gombot az érintőkijelző kalibrálásához.

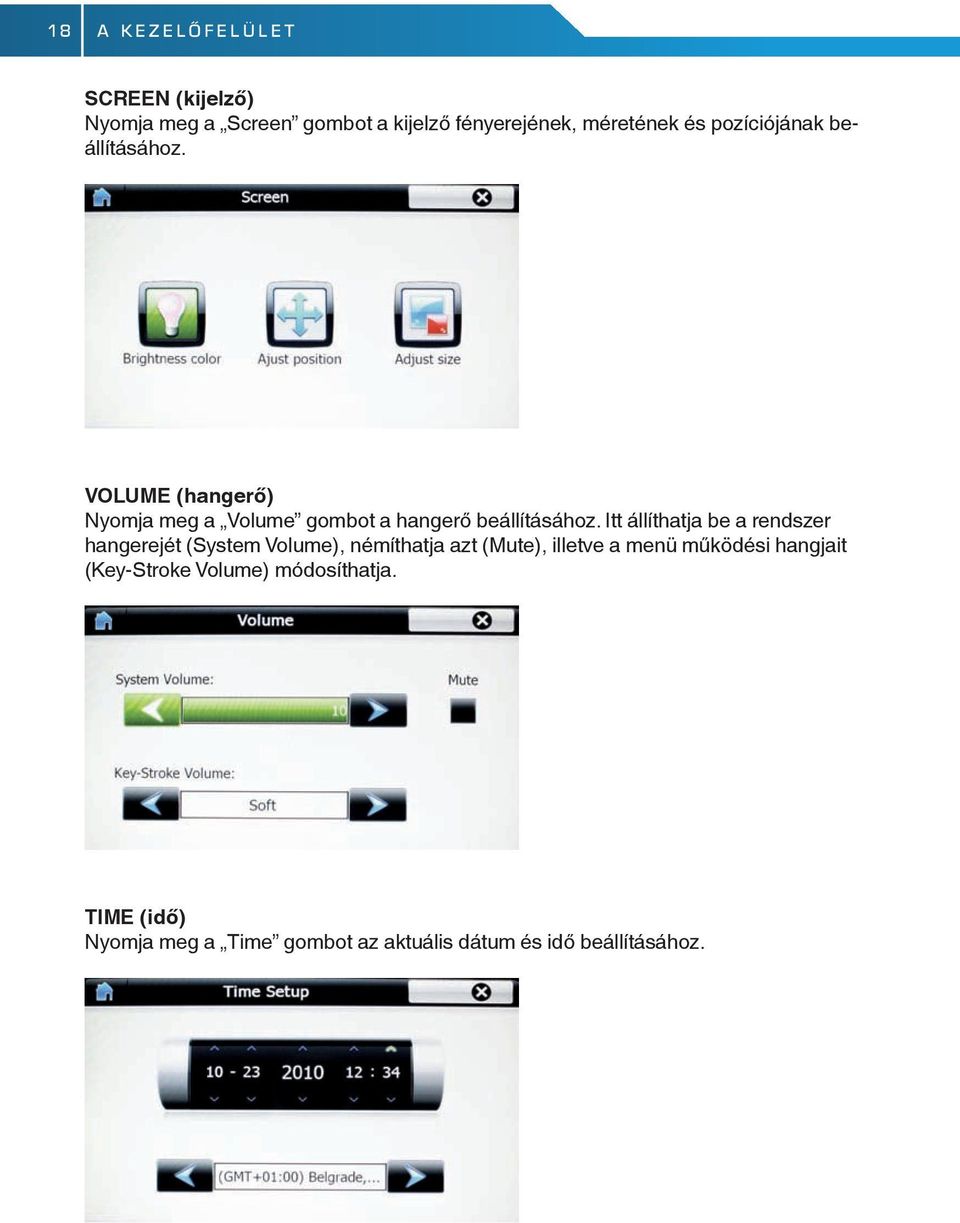

18 18 a kezelőfelület screen (kijelző) Nyomja meg a Screen gombot a kijelző fényerejének, méretének és pozíciójának beállításához. volume (hangerő) Nyomja meg a Volume gombot a hangerő beállításához. Itt állíthatja be a rendszer hangerejét (System Volume), némíthatja azt (Mute), illetve a menü működési hangjait (Key-Stroke Volume) módosíthatja. time (idő) Nyomja meg a Time gombot az aktuális dátum és idő beállításához.

19 a kezelőfelület 19 system (rendszer) Nyomja meg a System gombot az egység verziószámának, memóriakapacitásának lekérdezéséhez, illetve az Initial setup és Document repair gombokat a WindowsCE operációs rendszer eredeti állapotába való visszaállításhoz. entertainment (szórakozás) funkció A főmenüben nyomja meg az Entertainment gombot a zene- és videólejátszó, képnézegető és e-book olvasó funkciókhoz. Ezek a funkciók a GPS SD kártya foglalatba helyezett memóriakártya tartalmát jelenítik meg.

20 20 a kezelőfelület music (zene) Nyomja meg a Music gombot a zenelejátszó elindításához. (Javasoljuk, hogy az egység főmenüjéből elérhető zenelejátszót használja.) 1. Vissza a főmenübe 2. Lista 3. Csúszka 4. Fájl menü 5. Kilépés 6. Törlés 7. Lapozás felfelé 8. Lapozás lefelé 9. Ismétlés 10. Előző szám 11. Lejátszás/megállítás 12. Következő szám 13. Fájl információ movie (videó) Nyomja meg a Movie gombot a videólejátszó elindításához. (Javasoljuk, hogy az egység főmenüjéből elérhető videólejátszót használja.) 1. Vissza a főmenübe 2. Képernyő 3. Kilépés 4. Fájl menü 5. Nagyítás 6. Előző/Következő videó 7. Lejátszás/megállítás 8. Hangerő +/- 9. Törlés 10. Fájl információ 11. Eltelt idő 12. Csúszka 13. Videó hossza

21 a kezelőfelület 21 e-book (e-könyv) Nyomja meg az E-Book gombot a e-book olvasó elindításához. Az olvasó TXT formátumú állományokat képes megjeleníteni. 1. Vissza a főmenübe 2. Képernyő 3. Kilépés 4. Fájl menü 5. Oldalszámra ugrás 6. Oldalszám 7. Lapozás felfelé 8. Lapozás lefelé picture (kép) Nyomja meg a Picture gombot a képnézegető elindításához. (Javasoljuk, hogy az egység főmenüjéből elérhető képnézegetőt használja.) 1. Vissza a főmenübe 2. Diavetítés 3. Forgatás 4. Kicsinyítés 5. Nagyítás 6. Kilépés 7. Fájl menü 8. Teljes képernyő 9. Lapozás felfelé 10. Lapozás lefelé

22 22 a kezelőfelület internet (opcionális) Az egység a 3G modem segítségével internetelérést is biztosíthat, hogy szabadon böngészhessen, és hasznos kiegészítő szolgáltatásokat használhasson. További információkért kérjük, lapozza fel az opcionális Internet csomagban található használati útmutatót, vagy érdeklődjön a forgalmazónál, viszonteladónál. telefon Telefon kihangosító: amennyiben a telefonja Bluetooth kapcsolatra képes, a multimédiás egység lehetőséget biztosít annak párosítására. Az érintőképernyő segítségével egyszerűen tud többek között hívást fogadni, kezdeményezni vagy akár zenét hallgatni. Működés: 1. Bluetooth bekapcsolása: érintse meg a Telefon menüpontot a főmenüben, hogy belépjen a telefon kihangosító felületére. Közben kapcsolja be telefonjának Bluetooth funkcióját. 2. párosítás: Válassza az új eszköz keresése funkciót a telefonján, majd válassza ki a multimédiás egységet (CAR KIT). Írja be a jelszót (0000) a megerősítéshez. Amikor végbemegy az összekapcsolódás, a kijelzőn megjelenik a CONNECT OK felirat. Addig próbálkozzon a kapcsolódással, amíg ez meg nem jelenik. 3. hívás kezdeményezése: A Telefon funkció főképernyőjén beírhatja a hívni kívánt telefonszámot, de akár a telefonján is beütheti azt. A középső telefonkagylót formázó gombbal indíthatja a hívást, amely során a telefonbeszélgetés a gépjármű hangrendszerén keresztül bonyolódik le. A hívás befejezését az egységen és a mobiltelefonon is megteheti. 4. hívás fogadása: Bejövő hívás esetén a rendszer automatikusan aktiválja a Telefon funkciót, ha az csatlakoztatva van telefonjához, és megjeleníti a kijelzőn a hívó fél telefonszámát, közben pedig az aktuális mód hangját elnémítja.

23 a kezelőfelület 23 A kezelőfelület: 4. Érintse meg a Felvesz ( ) gombot a beírt szám hívásához, vagy a bejövő hívás fogadásához. 5. Érintse meg a Lerak ( ) gombot, amennyiben nem akarja fogadni a bejövő hívást, vagy ha befejezte a beszélgetést. 6. Érintse meg a Némít ( ) gombot a hang némításához. 7. Érintse meg a Híváslista ( ) gombot a telefonszámok lekérdezéséhez. 8. Érintse meg a Váltás ( ) gombot, amennyiben a beszélgetést nem akarja kihangosítani, hanem a telefonján szeretné lefolytatni. A gomb újbóli lenyomásakor a beszélgetés újra kihangosításra kerül. 9. Érintse meg a Visszavon ( ) gombot, amennyiben hibásan írta be a hívni kívánt telefonszámot. 10. Érintse meg a Vissza ( ) gombot a főmenübe való visszatéréshez. híváslista: Ez a funkció tárol néhány Ön által hívott, fogadott, és nem fogadott hívást.

24 24 a kezelőfelület A kezelőfelület: 1. Érintse meg a Hívott ( ) gombot a hívott számok listázásához. 2. Érintse meg a Fogadott ( ) gombot a fogadott hívások listázásához. 3. Érintse meg a Nem fogadott ( ) gombot a nem fogadott hívások listázásához. 4. Érintse meg a Előző ( ) gombot az előző menübe való visszatéréshez. 5. Érintse meg a Vissza ( ) gombot a főmenübe való visszatéréshez. AUX Bármilyen szabványos RCA kimenet csatlakoztatható a készülék hátulján található 1 pár audio és 1 db video bemenethez. AUX kezelőfelület: 1. gomb: Érintse meg a gombot a hang némításához. 2. eq gomb: Érintse meg a gombot a hangkép beállításához: OFF POP ROCK CLAS 3. gomb: Érintse meg a gombot a főmenübe való visszatéréshez. Beállítások rendszerbeállítások 1. navigációhang: Érintse meg a jelölőkört a funkció ki/bekapcsolásához. Be: a navigáció hangja az elülső hangszórókból, a zene a hátsókból szól. Ki: minden hangszóróból a navigáció hangja szól. Amikor elhallgat, folytatódik a zene.

25 a kezelőfelület rds: Érintse meg a jelölőkört a Radio Data System funkció ki/bekapcsolásához. Be: a Rádió extra funkciói (AF, TA, PTY) használhatják az RDS-en érkező adatokat. Ki: a Rádió extra funkciói nem használhatják az RDS-en érkező adatokat. 3. Billentyűhang: Érintse meg a jelölőkört a billentyűhang ki/bekapcsolásához. Be: az egység hangjelzést ad, amikor megérint egy gombot a kijelzőn. Ki: nincs hangjelzés, amikor megérint egy gombot a kijelzőn. 4. kézifék érzékelés: Érintse meg a jelölőkört a kézifék érzékelés ki/bekapcsolásához. Be: video vagy TV nézéséhez behúzva kell lennie a kéziféknek. Ki: video vagy TV nézéséhez nem kell behúzva lennie a kéziféknek. 5. óra: Érintse meg a + és - jeleket az óra beállításához. 6. vissza ( ) gomb: Érintse meg a gombot az előző menübe való visszatéréshez. kijelzőbeállítások 1. világos: Érintse meg a jelölőkört a magas fényerő beállításához. 2. sötét: Érintse meg a jelölőkört az alacsony fényerő beállításához. 3. Alapértelmezett: Érintse meg a jelölőkört az alapértelmezett fényerő beállításához. 4. fényerő: Érintse meg a + és - jeleket a fényerő finomhangolásához. 5. színtelítettség: Érintse meg a + és - jeleket a színtelítettség finomhangolásához. 6. kontraszt: Érintse meg a + és - jeleket a kontraszt finomhangolásához. 7. vissza ( ) gomb: Érintse meg a gombot az előző menübe való visszatéréshez.

26 26 a kezelőfelület hangbeállítások 1. pop: Érintse meg a jelölőkört a Pop hangzás beállításához. 2. rock: Érintse meg a jelölőkört a Rock hangzás beállításához. 3. jazz: Érintse meg a jelölőkört a Jazz hangzás beállításához. 4. klasszikus: Érintse meg a jelölőkört a Klasszikus hangzás beállításához. 5. egyéni: Érintse meg a jelölőkört az egyéni hangzásbeállításhoz. 6. hangos: Érintse meg a jelölőkört a nagyobb hangerő ki-bekapcsolásához. 7. első gomb: Érintse meg a gombot az első hangszórók hangerejének beállításához. 8. hátsó gomb: Érintse meg a gombot a hátsó hangszórók hangerejének beállításához. 9. Bal gomb: Érintse meg a gombot a baloldali hangszórók hangerejének beállításához. 10. jobb gomb: Érintse meg a gombot a jobboldali hangszórók hangerejének beállításához. 11. mély: Érintse meg a + és - jeleket a mély hangtartomány beállításához. 12. magas: Érintse meg a + és - jeleket a magas hangtartomány beállításához. 13. vissza ( ) gomb: Érintse meg a gombot az előző menübe való visszatéréshez.

27 Beszerelés 27 Beszerelés Biztonsági előírások: kérjük, tartsa be az alábbi előírásokat a személyi sérülések és anyagi károk elkerülése érdekében! 1. Olvassa el a kézikönyvet. 2. Őrizze meg a kézikönyvet. 3. Vegye figyelembe a kézikönyvben található figyelmeztetéseket, előírásokat. 4. Alkalmazza a használati instrukciókat. 5. Csak a kézikönyv által meghatározott tápellátást alkalmazzon. 6. A beszerelést és a kábelezést szakember segítségével végezze a személyi sérülések és anyagi károk elkerülése érdekében. 7. A termékhez nincsenek mellékelve pótalkatrészek. Minden javítási igénnyel vagy alkatrészcserével kapcsolatban keresse fel a forgalmazót, vagy annak egy értékesítési partnerét. 8. A terméken látható rések és lyukak a szellőzést szolgálják, ezért azokat semmilyen körülmények között ne zárja le vagy dugaszolja el. A készülék túlmelegedése elektromos tűzhöz vezethet. 9. Ne tegye ki a készüléket sugárzó hőnek, vagy hosszabb ideig közvetlen napfénynek. 10. Ne tegye ki a készüléket víznek vagy nedves környezetnek, megelőzendő a belső rövidzárlatot és az esetleges áramütést, elektromos tüzet vagy egyéb veszélyeket. 11. A készülék tisztítása előtt kapcsolja ki a készüléket, vegye le a gyújtást. A tisztítás során ne használjon felületaktív anyagokat (benzin, stb.), mert a felület károsodását okozhatják. 12. Idegen anyagot ne juttasson a készülékbe sem a szellőzőréseken, sem a lemezkezelő résen át, mert a készülék károsodásához vezethet, illetve rövidzárlatot is okozhat. 13. Mindig a készülék beszerelési útmutatója szerint szerelje be azt. A balesetek elkerülése végett alaposan rögzítse a készüléket. 14. Amennyiben az alábbi esetek bármelyike előfordul, azonnal szakítsa meg a tápellátást, és kérje szakember segítségét: a) Ha a készülék tápkábele vagy annak aljzata megsérül. b) Ha a készüléket víz, nedvesség éri, vagy idegen anyag kerül bele. c) Ha a készüléket abnormális erőhatás vagy sérülés éri. 15. Ne ejtse el a készüléket az LCD kijelző sérülését megelőzendő. Amennyiben mégis megsérült, ne érjen hozzá a törmelékhez. Ne melegítse, ne karcolja meg, ne szúrja át a készülék LCD kijelzőjét. 16. A helyi törvények betartását mindig tartsa szem előtt. Vezetés közben a navigáción és a telefon kihangosítón kívül ne használja a termék többi funkcióját.

28 28 PorT kiosztás PorT kiosztás Sárga B+ (akkumulátor pozitív) 2. Kék AUTO-ANT (automatikus antenna kimenet) 3. Barna Erősítővezérlés 4. üres 5. Narancs Műszerfal-világítás 6. üres 7. üres 8. üres 9. Zöld Tolatólámpa bemenet 10. Rózsaszín Kézifék-visszajelző bemenet 11. Fekete GND (test) 12. Piros ACC (gyújtás utáni akkumulátor pozitív) 13. Zöld / Fekete RL- (bal hátsó hangszóró negatív) 14. Zöld RL+ (bal hátsó hangszóró pozitív) 15. Fehér / Fekete FL- (bal első hangszóró negatív) 16. Fehér FL+ (bal első hangszóró pozitív) 17. Szürke FR- (jobb első hangszóró negatív) 18. Szürke / Fekete FR+ (jobb első hangszóró pozitív) 19. Lila RR+ (jobb hátsó hangszóró pozitív) 20. Lila / Fekete RR- (jobb hátsó hangszóró negatív)

29 ProB lémamegoldás 29 figyelem! A) Kézifék-visszajelző: csatlakoztassa az autó kézifék-visszajelzőjét az egység megfelelő aljzatához, így amikor a kéziféket kiengedjük, a kijelző automatikusan kikapcsol, hogy Ön biztonságosan vezethessen. Amennyiben nincs szüksége erre a funkcióra, kösse a kábelt a fekete testkábelhez, vagy a beállítások menüben kapcsolja ki a kézifék-érzékelést. B) Tolatólámpa: tolatás esetén a kijelző automatikusan a tolatókamera képére vált. Ehhez a tolatólámpa-vezetéket az egység megfelelő aljzatához kell csatlakoztatni. C) Az audio és video kimenetek helyes csatlakoztatásához használja a kábeleken lévő címkéket. ProB lémamegoldás jelenség lehetséges ok megoldás működés Nem indul el a készülék. - Kiégett biztosíték. - A feszültség meghaladja az előírt értéket. - Helytelen bekötés. A távirányító nem működik. Nincs, vagy halk a hang. Rossz hangminőség, esetleges torzítás. A készülék elveszíti a beállításokat minden kikapcsoláskor. kijelző Nincs kép. A kijelzett kép hibás. A kijelzett kép eltolódott, nyújtott vagy tömörített. - Az elem lemerült. - Rosszul behelyezett elem. - Nem kompatibilis lemez használata. - A készülék és a hangszórók nem kompatibilisek. - Hibás a hangszóró vezetékezése. - Hibás a hangbeállítás. - Cserélje ki a biztosítékot. - Ellenőrizze a feszültséget. - A rendszer újraindításához nyomja meg az elülső panelen található Reset gombot. - Ellenőrizze a bekötést. - Cserélje ki az elemet. - Ellenőrizze az elem polaritását. - Cserélje ki a lemezt. - Csak kompatibilis hangszórókat csatlakoztasson. - Ellenőrizze a hangszóró vezetékezését (szigetelt hangszóró-vezetékeket alkalmazzon). - Állítsa be a hangbeállításokat helyesen. - ACC és B+ bekötése hibás. - Ellenőrizze a bekötést. - A kézifék-visszajelző csatlakozása hibás. - A jármű nincs lefékezett állapotban. - A videobeállítás helytelen. - A videocsatlakozás hibás. - Ellenőrizze a kézifék-visszajelző csatlakozását. - Álljon meg és húzza be a kéziféket. - Módosítsa a videobeállításokat. - Ellenőrizze és javítsa a videojel vezeték csatlakozását. - Helytelen kijelzőbeállítás. - Használjon helyes kijelzőbeállítást.

30 30 Technikai P aramét erek rádió Gyenge jel. dvd / sd Akadozó lejátszás. Lejátszási információ hibás kijelzése. Nem helyezhető be lemez. - Antenna helytelen felszerelése. - Antenna helytelen csatlakozása. - A lemez szennyezett vagy sérült. - A fájl sérült. - Az információtartalom hossza nagyobb, mint ami kijelezhető a kijelzőn. - Szerelje fel helyesen az antennát. - Csatlakoztassa helyesen az antennát. - Tisztítsa meg vagy cserélje a lemezt. - Válasszon másik fájlt. - Rövidítse az információt a számítógépén. - Már van egy lemez a készülékben. - Vegye ki a lemezt, majd helyezze be a másikat. A lemez nem olvasható. - Nem megfelelő formátum. - A lemez területi kódja nem érvényes. - A lemez fejjel lefelé lett behelyezve. Az SD kártya nem olvasható. Nem minden típusú SD kártyát fogad el a készülék rendszere. - Használjon helyes formátumot. - Használjon kompatibilis területi kódú lemezeket. - Behelyezéskor ügyeljen, hogy a feliratos rész felfelé legyen. Cserélje ki az SD kártyát. Technikai P aramét erek dvd Lézer hullámhossza Tápegység Kompatibilis lemezek Rázkódásvédelem Audiojel-kimenet szintje Frekvenciatartomány Audio jel-zaj viszony (S/N) Videojel-kimenet szintje Fényerő jel-zaj viszonya (S/N) Szín jel-zaj viszonya (S/N) Képrendszer tv Frekvenciatartomány TV képrendszere Hangrendszer DVD 650 nm CD 780 nm HITACHI 1200 W MPEG-4 (DIVX) / MP3 / JPEG / WMA DVD / DVD+R / DVD-R VCD / CD / CD-R / CD-RW DVD 3 mp VCD/CD 10 mp MP3 90 mp 1,2 V±0,2 20 Hz 20 KHz 80 db 1,0±0,2 Vp-p 56 db 60 db AUTO / NTSC / PAL 48,25 847,25 MHz PAL / NTSC / SECAM / SECAM_L DK / I / BG

31 Technikai P aramét erek 31 rádió FM frekvenciatartomány 87,5 108,0 MHz AM frekvenciatartomány KHz FM érzékenység 25 db AM érzékenység 45 db Jel-zaj viszony (S/N) 50 db Torzítás 0,3 % gps Processzor órajel 400 MHz (2440) vagy 500 MHz (2450) Operációs rendszer WINCE 5.0 CORE Támogatott hangfájlok MP3 / PCM / WMA Támogatott videófájlok ASF / AVI / WMV / DIVX Hang kimenet Sztereó CD minőség Chipset SIRF Star III Frekvencia 1,575 GHZ Csatornák száma 20 Helymeghatározás pontossága 10 m, 2D RMS 5 m, 2D RMS WAAS bekapcsolva Sebesség pontossága 0,1 m/s Adatfrissítés gyakorisága 1 Hz Újrakapcsolódás ideje átlagban 0,1 mp Meleg indítás ideje átlagban 1 mp Langyos indítás ideje átlagban 38 mp Hideg indítás ideje átlagban 42 mp Legnagyobb magasság m Legnagyobb sebesség 515 m/s lcd kijelző Méret 7 vagy 6,2 Képarány 16 : 9 Felbontás 800x480 Háttérvilágítás LED egyéb paraméterek Tápellátás Méret Súly Nyugalmi áramfelvétel Maximum áramfelvétel DC 12 14,4 V 270 mm (szél.) x 177 mm (mag.) x 190 mm (mély.) kb. 2,05 kg <10 ma 15 A
