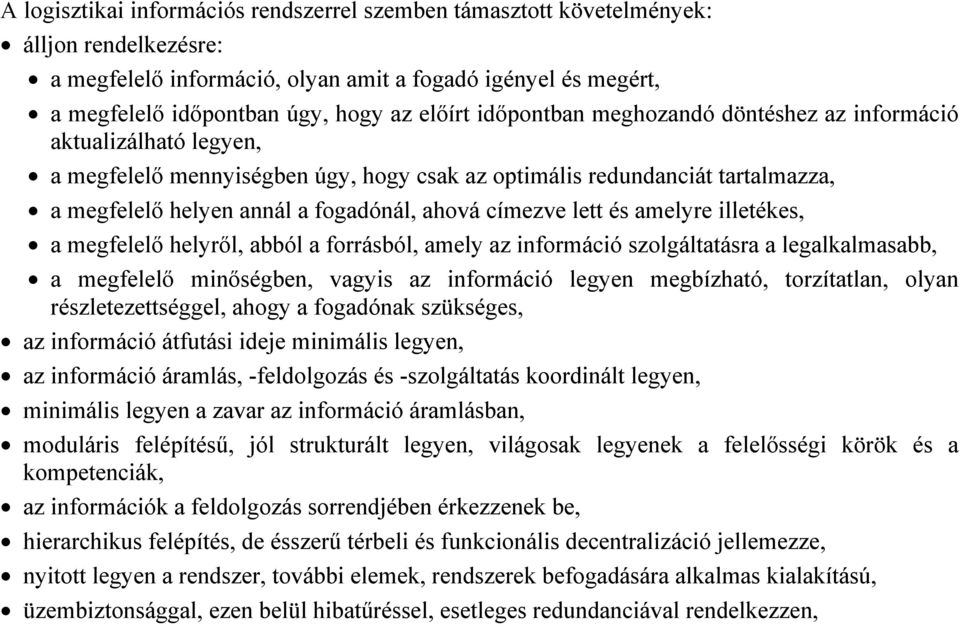

1 A logisztikai információs rendszerrel szemben támasztott követelmények: álljon rendelkezésre: a megfelelő információ, olyan amit a fogadó igényel és megért, a megfelelő időpontban úgy, hogy az előírt időpontban meghozandó döntéshez az információ aktualizálható legyen, a megfelelő mennyiségben úgy, hogy csak az optimális redundanciát tartalmazza, a megfelelő helyen annál a fogadónál, ahová címezve lett és amelyre illetékes, a megfelelő helyről, abból a forrásból, amely az információ szolgáltatásra a legalkalmasabb, a megfelelő minőségben, vagyis az információ legyen megbízható, torzítatlan, olyan részletezettséggel, ahogy a fogadónak szükséges, az információ átfutási ideje minimális legyen, az információ áramlás, -feldolgozás és -szolgáltatás koordinált legyen, minimális legyen a zavar az információ áramlásban, moduláris felépítésű, jól strukturált legyen, világosak legyenek a felelősségi körök és a kompetenciák, az információk a feldolgozás sorrendjében érkezzenek be, hierarchikus felépítés, de ésszerű térbeli és funkcionális decentralizáció jellemezze, nyitott legyen a rendszer, további elemek, rendszerek befogadására alkalmas kialakítású, üzembiztonsággal, ezen belül hibatűréssel, esetleges redundanciával rendelkezzen,

2 összehangolt működésű rendszerelemekből épüljön fel, lehetőleg kipróbált módszerek kerüljenek alkalmazásra a tervezéstől a megvalósításon át a betanításig, csatlakozó csomópontoknál normalizált kialakításra kell törekedni, fokozott adatvédelmet kell elérni, adatszabványokat és normalizált adatbank tartalmat kell alkalmazni, fokozott gondot kell fordítani a szabványos szoftverek alkalmazására. rugalmas legyen, vagyis a feladatok megváltozása során, az információs rendszernél csak minimális módosításokra legyen szükség, a szélesedő együttműködési igény következtében alkalmasnak kell lenni a partnerek információs rendszerével való integrációra, fejlett kommunikációs rendszerrel rendelkezzen, alkalmas legyen ember-gép párbeszéd folytatására, szolgáltatása a megfelelő helyeken, a megfelelő formában álljon rendelkezésre, átfogó legyen, vagyis a szervezett formában információs kapcsolat legyen kiépítve minden kapcsolódó elemmel, minél magasabb szintű automatizálás érvényesüljön (információgyűjtés, -feldolgozás, -értékelés, -átvitel, -tárolás, -szolgáltatás), alapvetően számítógépes technikára, számítógépes hálózatokra felépített.

3 Fuvarozó Felhasználó Bankok Vállalati vezetés Biztosítók Számvitelpénzügy Marketing Besszállító Logisztika imenedzsment Terméktechnológia rendszerfejlesztés Tervezésfejlesztés Vállalati logisztikai információs rendszer Controlling Jogszabályok Vám Termeléstervezés, irányítás Irányítás Vállalaticontrolling Vállalati információs rendszer Szolgáltatások Kapcsolódó információs rendszerek Engedélyez tetési és felügyeleti hatóság

4 Bank Vám Termelővállalat Kereskedelmi vállalat Fuvarozó vállalat Szállítmányozó vállalat Felhasználó vállalat Biztosító Hálózati szintű információs kapcsolat Hálózati szintű logisztikai irányítás információs kapcsolatai Vállalati szintű irányítás Vállalati szintű információs kapcsolat Vállalati szintű logisztikai irányítás információs kapcsolatai Ellátás Gyártás Elosztás Rakodás, belső mozgatás irányítása Alapanyagraktár irányítása Gyártásirányítás Készáruraktár irányítás Rakodás, szállításirányítás Logisztikai alapfolyamatok 1. ábra A logisztikai információs hálózat felépülése

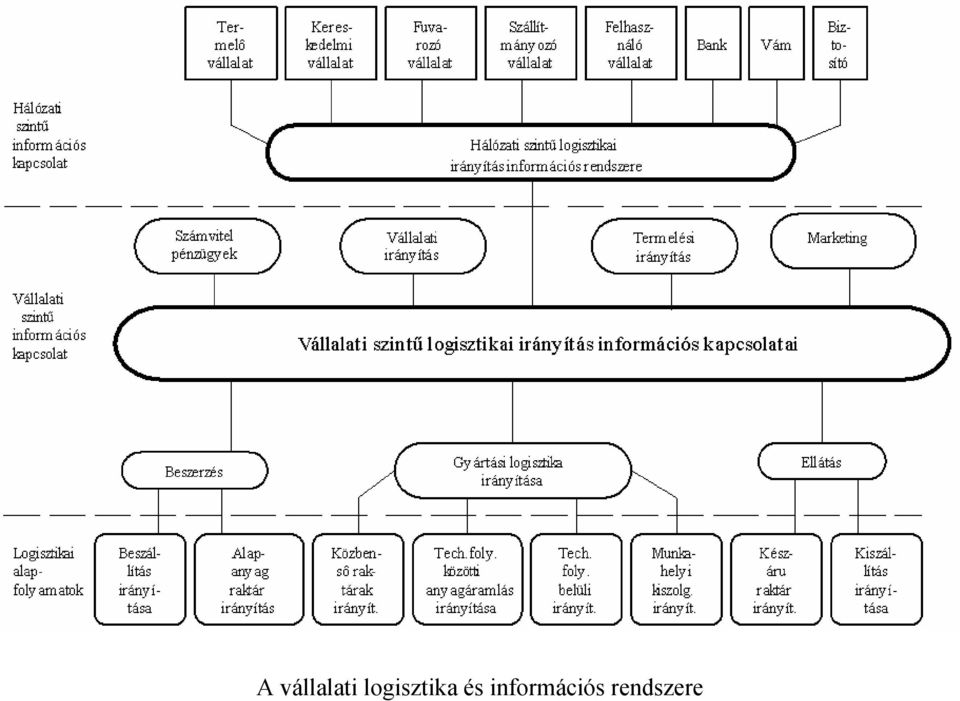

5 A vállalati logisztika és információs rendszere

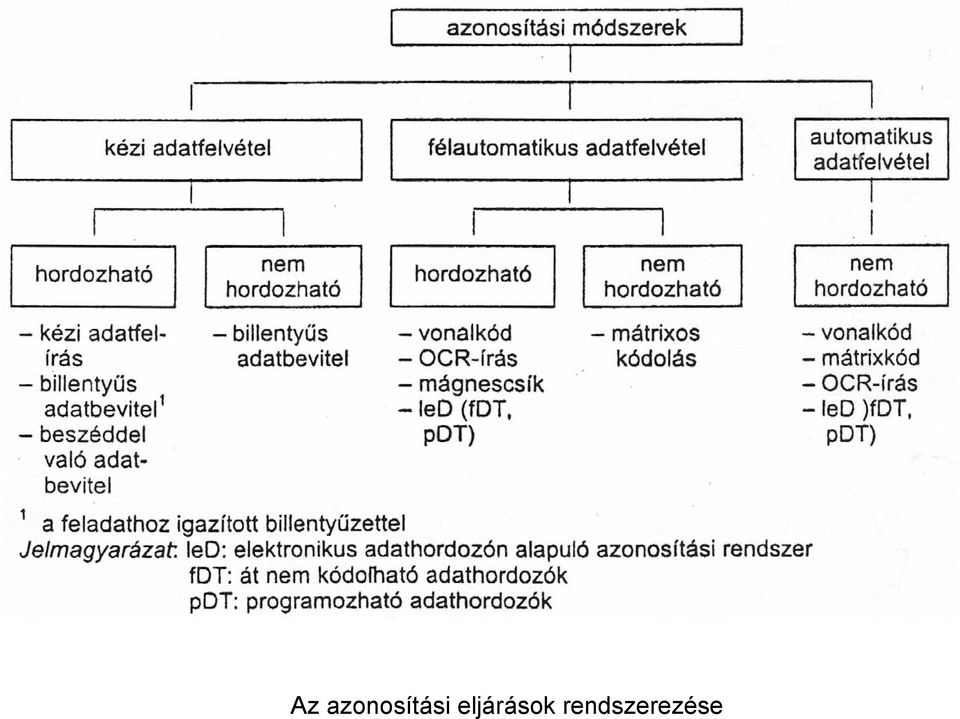

6 Az azonosítási eljárások rendszerezése

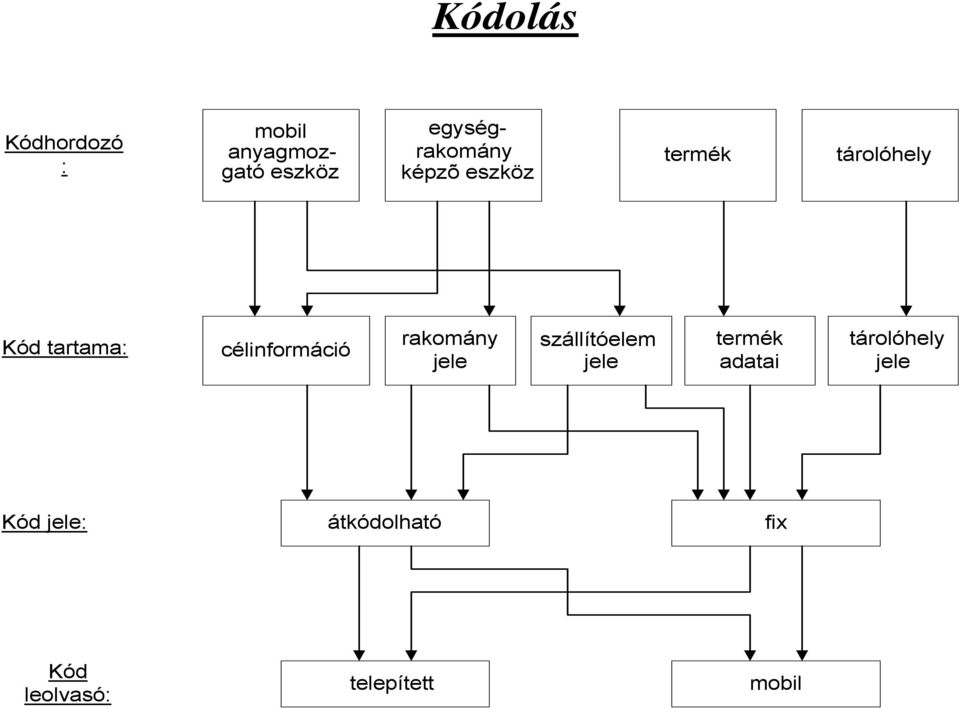

7 Kódolás Kódhordozó : mobil anyagmozgató eszköz egységrakomány képzõ eszköz termék tárolóhely Kód tartama: célinformáció rakomány jele szállítóelem jele termék adatai tárolóhely jele Kód jele: átkódolható fix Kód leolvasó: telepített mobil

8

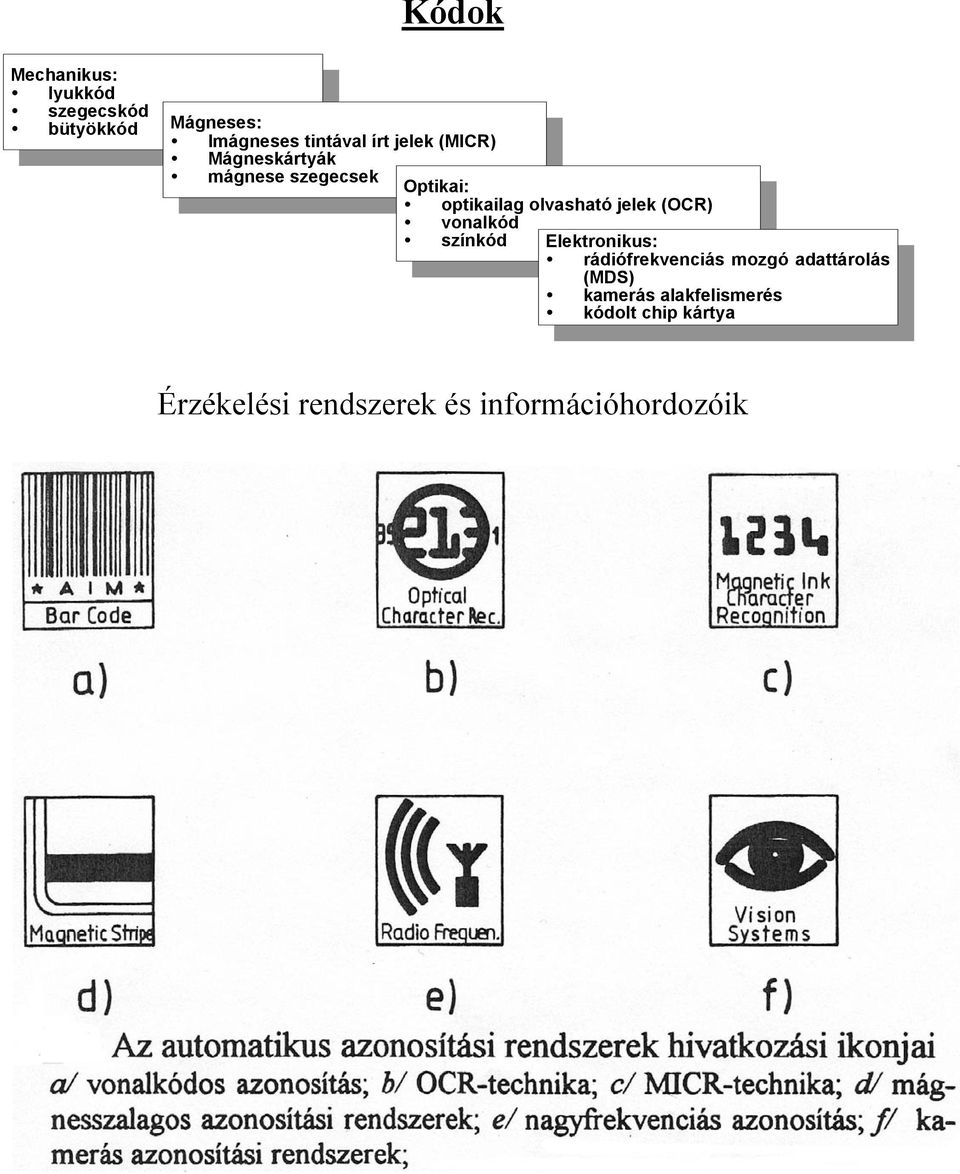

9 Kódok Mechanikus: lyukkód szegecskód bütyökkód Mágneses: lmágneses tintával írt jelek (MICR) Mágneskártyák mágnese szegecsek Optikai: optikailag olvasható jelek (OCR) vonalkód színkód Elektronikus: rádiófrekvenciás mozgó adattárolás (MDS) kamerás alakfelismerés kódolt chip kártya Érzékelési rendszerek és információhordozóik

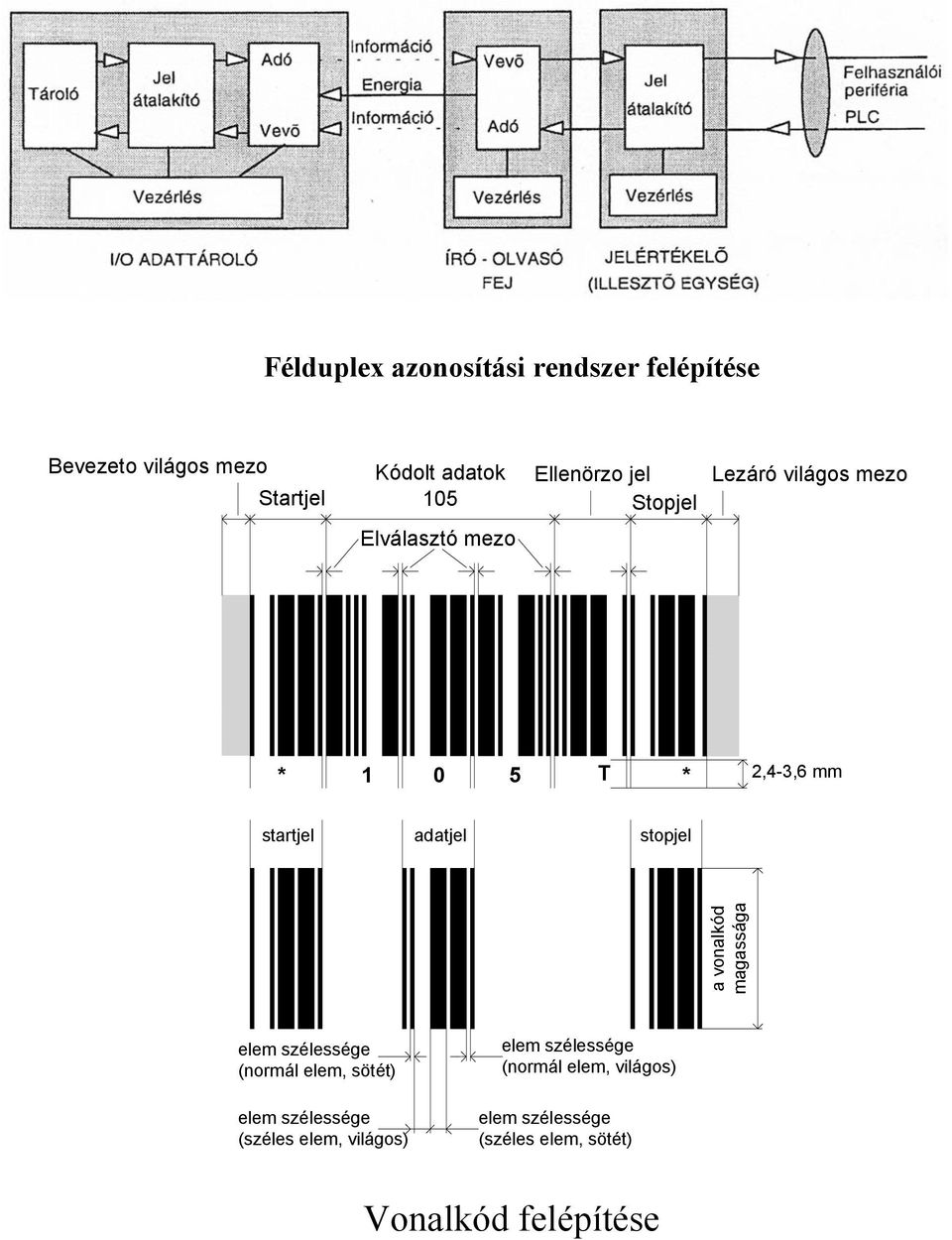

10 Félduplex azonosítási rendszer felépítése Bevezeto világos mezo Startjel Kódolt adatok 105 Ellenörzo jel Stopjel Lezáró világos mezo Elválasztó mezo * T * 2,4-3,6 mm startjel adatjel stopjel a vonalkód magassága elem szélessége (normál elem, sötét) elem szélessége (széles elem, világos) elem szélessége (normál elem, világos) elem szélessége (széles elem, sötét) Vonalkód felépítése

11 objektum kódhordozó y y' e Δα z z' z Δα y Δ z=z-z 00 ' z 0 z' ' z 0 v v' kódleolvasó A 2D vonalkód sajátossága: Jóval nagyobb az információsűrűsége, mint az 1D vonalkódé. Pl.: Az EAN-128 és a PDF-417 kódolási rendszer információsűrűségének viszonya

12 h a 4, 5 6, 7 b 1, 2 a 3 Vonalkód változó helyei az egységrakományokon 4 munkahely szállítópálya 2 3 munkahelyi tároló B K 1 kódleolvasó 5 Alkatrész gyártás műveletközi szállításának irányítása kódok segítségével

13 CCD technika alkalmas: a nagy sebességű kódleolvasásra, 2D-es és mátrix kódok leolvasására, kép, ábra, szám, aláírás leolvasására. A CCD-olvasó eszköz logikai felépítése

14 Transzponder (RFID) Rádiófrekvenciás azonosítási rendszer alkotóelemei: Transzponder Olvasó-író Antenna az író-olvasó egységhez energiaellátás oszcillátor ~ szabályozó egység az adatátvitel irányítása adatfogadása, dekódolás antenna antenna tárolóegység, kódtartalom olvasó-író egység transzponder Transzponder részei: szabályozó logika tároló (több kbyte-ig): energiaellátás ROM csak olvasható EEPROM (olvasható, törölhető, írható)

15 Jármu rakodás ER transzponder Olvasó-író II Jármu transzponder Olvasóíróegység I Olvasóíróegység II Ellenorzési pont ER képzés a. Jármu fogadó állomás olvasó antenna b. A hierarchikus felépítésű információs struktúra gyors és biztonságos automatikus azonosítást tesz lehetővé

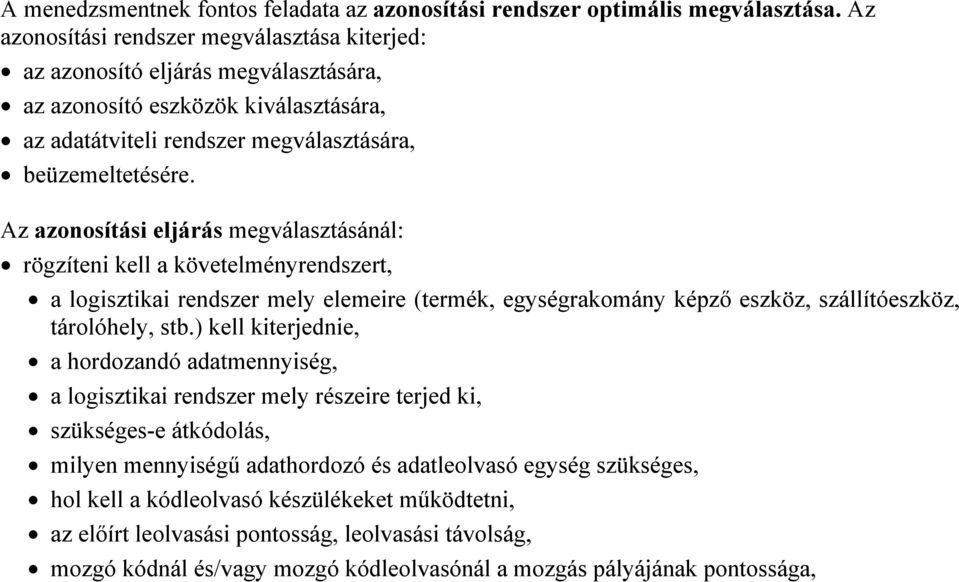

16 A menedzsmentnek fontos feladata az azonosítási rendszer optimális megválasztása. Az azonosítási rendszer megválasztása kiterjed: az azonosító eljárás megválasztására, az azonosító eszközök kiválasztására, az adatátviteli rendszer megválasztására, beüzemeltetésére. Az azonosítási eljárás megválasztásánál: rögzíteni kell a követelményrendszert, a logisztikai rendszer mely elemeire (termék, egységrakomány képző eszköz, szállítóeszköz, tárolóhely, stb.) kell kiterjednie, a hordozandó adatmennyiség, a logisztikai rendszer mely részeire terjed ki, szükséges-e átkódolás, milyen mennyiségű adathordozó és adatleolvasó egység szükséges, hol kell a kódleolvasó készülékeket működtetni, az előírt leolvasási pontosság, leolvasási távolság, mozgó kódnál és/vagy mozgó kódleolvasónál a mozgás pályájának pontossága,

17 milyen környezetben kell a kódhordozónak üzemelni (fényviszonyok, hőmérséklet, nedvesség, mechanikai sérülés veszélye, szennyeződés, zajszint, mágneses zavarás, stb.), adathordozó helyigénye, el kell dönteni az azonosítás, az automatizálás mértékét, össze kell állítani a követelményeket kielégítő azonosítási eljárásokat, meg kell vizsgálni, hogy az egyes azonosítási változatok: az előírt követelményeket milyen minőségben teljesítik, az eljárás bevezetése milyen mértékben befolyásolja a logisztikai rendszert, hogyan befolyásolja a logisztikai teljesítményeket és költségeket, ki kell választani az optimális azonosítási módszert. Az azonosítási eszköz megválasztása során vizsgálni kell: a megválasztott optimális eljárást mely eszközök, milyen mértékben, milyen minőséggel tudják megvalósítani, milyen költséget igényelnek az egyes eszközváltozatok, a minőségi jellemzők és az igényelt költségek összevetéséből az optimális azonosítási eszköz megválasztható.

18 Az azonosításhoz kapcsolódó adatátviteli rendszer megválasztásánál figyelembe kell venni, hogy milyen mennyiségű adatot, milyen gyakorisággal kell átvinni, a kódleolvasó helyhez kötött vagy mobil, milyen az átviteli távolság átlagos értéke, a kódleolvasók számát, a kiválasztott azonosító eszköz által támasztott követelményeket, megvalósításának és működtetésének költségét.

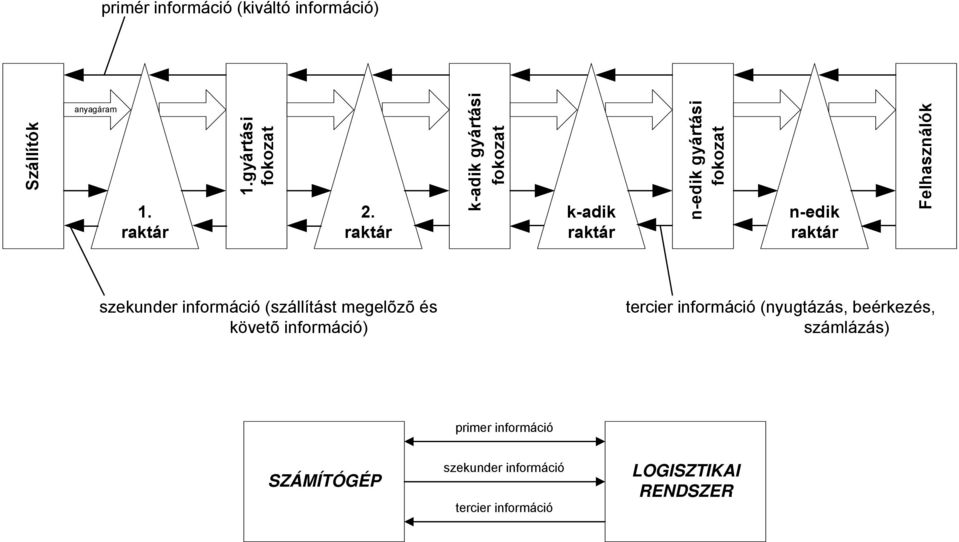

19 primér információ (kiváltó információ) Szállítók anyagáram 1. raktár 1.gyártási fokozat 2. raktár k-adik gyártási fokozat k-adik raktár n-edik gyártási fokozat n-edik raktár Felhasználók szekunder információ (szállítást megelõzõ és követõ információ) tercier információ (nyugtázás, beérkezés, számlázás) primer információ SZÁMÍTÓGÉP szekunder információ tercier információ LOGISZTIKAI RENDSZER

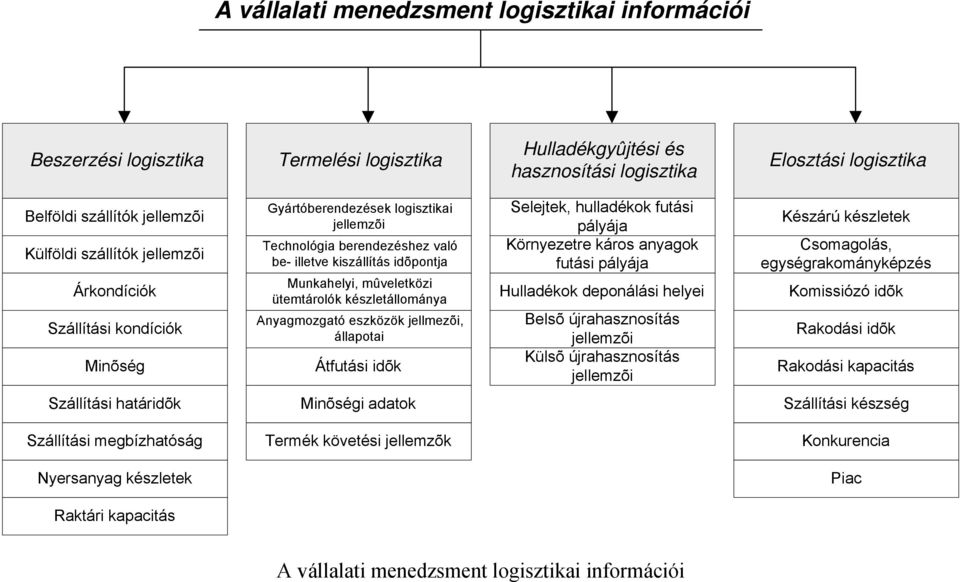

20 A vállalati menedzsment logisztikai információi Beszerzési logisztika Termelési logisztika Hulladékgyûjtési és hasznosítási logisztika Elosztási logisztika Belföldi szállítók jellemzõi Külföldi szállítók jellemzõi Árkondíciók Szállítási kondíciók Minõség Gyártóberendezések logisztikai jellemzõi Technológia berendezéshez való be- illetve kiszállítás idõpontja Munkahelyi, mûveletközi ütemtárolók készletállománya Anyagmozgató eszközök jellmezõi, állapotai Átfutási idõk Selejtek, hulladékok futási pályája Környezetre káros anyagok futási pályája Hulladékok deponálási helyei Belsõ újrahasznosítás jellemzõi Külsõ újrahasznosítás jellemzõi Készárú készletek Csomagolás, egységrakományképzés Komissiózó idõk Rakodási idõk Rakodási kapacitás Szállítási határidõk Minõségi adatok Szállítási készség Szállítási megbízhatóság Termék követési jellemzõk Konkurencia Nyersanyag készletek Piac Raktári kapacitás A vállalati menedzsment logisztikai információi

21 Logisztikai rendszerek tervezéséhez illetve irányításához szükséges információk összehasonlítása Meglévő rendszerek reengineeringje Tervezés (stratégiai-taktikai szint) Új rendszerek tervezése Zöldmezős Barnamezős Stacioner-kvázistacioner adatok (várható érték, szórás, ingadozások, zavarok kezelése) Hisztorikus adatok matematikai módszerekkel való értékelése, prognózisok figyelembevétele Bizonytalanságok, zavarok, véletlenszerű hatások szimulációja Irányítás (taktikai-operatív szint) Real time adatok: diszponáláshoz, vezérléshez. Logisztikai rendszer változtatható paramétereinek, stratégiáinak megválasztása

22 A logisztikai tervezés-fejlesztés információs rendszere a következőket tartalmazza: adatbank (adatbázis), módszerbank, bemenő adatok: feladat megadása, korlátozások és feltételek, célfüggvények, kimenő adatok. Az adatbank tartalmazza: jellegzetes rendszerváltozatokat, jellegzetes pályaváltozatokat, anyagáramlási és információáramlási eszközöket és jellemzőiket, költségeket, költségtényezőket, fajlagos költségeket, jellegzetes stratégiák gyűjteményét. A módszerbankban találhatók a tipikus tervezési módszerek, optimalizálási eljárások, szimulációs és animációs programok, az ajánlott szakértői rendszerek. A bemenő adatok a következőkre terjednek ki:

23 logisztikai feladat leírása, kiinduló adatok megadása, a logisztikai menedzsment által megadott elvek, koncepciók, korlátozásokra, amelyek figyelembe veszik: meglévő épületeket, területi adottságokat, kapcsolódó anyagáramlási rendszereket, kapcsolódó információs rendszert és technikákat, kiszolgáló technológiai berendezéseket és technológiai követelményeket, környezetvédelmi előírásokat, minőségi követelményeket, beszerzési és értékesítési piacokat, rendelkezésre álló humán erőforrásokat, költségeket, jogszabályi előírásokat, stb. célfüggvény komponensek lehetnek: minimális ráfordítás (technológiai-, logisztikai erőforrások), maximális erőforrás kihasználás, minimális készletek, minimális átfutási idő, maximális rugalmasság, maximális minőség, maximális szállítási megbízhatóság, szállítási készség,

24 minimális költségek, minimális anyagáramlási utak, minimális várakozási idők a kiszolgáló berendezéseknél. kimenő adatok jelentik a megtervezett logisztikai rendszerre vonatkozó adatok halmazát.
