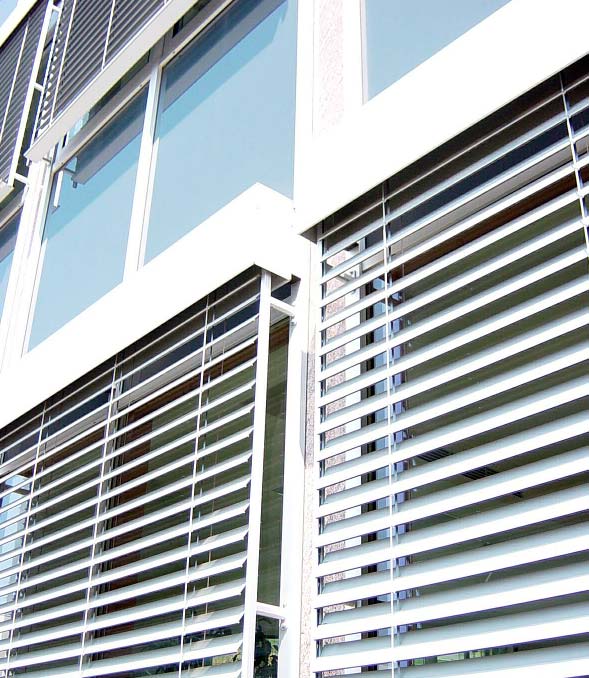

ÖNORM EN CE-jelölés ZSALUZIÁK. Külső lamellás árnyékolók Szerelési útmutató kültéri zsalukhoz Típusok: 50 / 60 / 80 / 88

Átírás

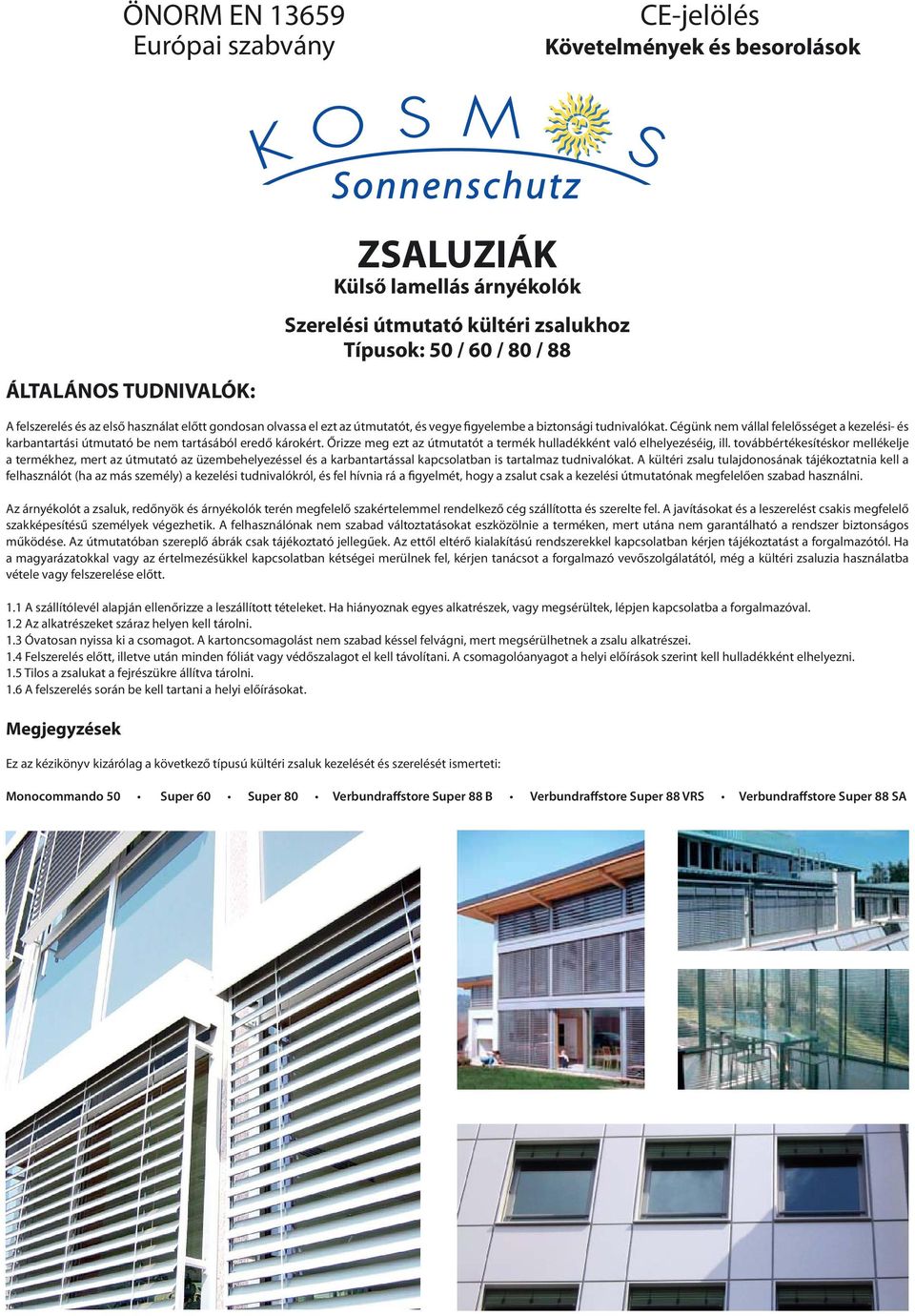

1 ÖNORM EN CE-jelölés Európai szabvány Követelmények és besorolások ÁLTALÁNOS TUDNIVALÓK: ZSALUZIÁK Külső lamellás árnyékolók Szerelési útmutató kültéri zsalukhoz Típusok: 50 / 60 / 80 / 88 A felszerelés és az első használat előtt gondosan olvassa el ezt az útmuta tót, és vegye figyelembe a biztonsági tudnivalókat. Cégünk nem vállal fe lelősséget a kezelési- és karbantartási útmutató be nem tartásából eredő károkért. Őrizze meg ezt az útmutatót a termék hulladékként való elhelyezéséig, ill. továbbértékesítéskor mellékelje a termékhez, mert az útmutató az üzembehelyezéssel és a karbantartással kapcsolatban is tartalmaz tudnivalókat. A kültéri zsalu tulajdonosának tájékoztatnia kell a felhasználót (ha az más személy) a kezelési tudnivalókról, és fel hívnia rá a figyelmét, hogy a zsalut csak a kezelési útmutatónak megfelelően szabad használni. Az árnyékolót a zsaluk, redőnyök és árnyékolók terén megfelelő szakértelemmel rendelkező cég szállította és szerelte fel. A javításokat és a leszerelést csakis megfelelő szakképesítésű személyek végezhetik. A felhasználónak nem sza bad változtatásokat eszközölnie a terméken, mert utána nem garantálható a rendszer biztonságos működése. Az útmutatóban szereplő ábrák csak tájékoztató jellegűek. Az ettől eltérő kialakítású rendszerekkel kapcsolatban kérjen tájékoztatást a forgalmazótól. Ha a magyarázatokkal vagy az értelmezésükkel kapcsolatban kétségei merülnek fel, kérjen tanácsot a forgalmazó vevőszolgálatától, még a kültéri zsaluzia használatba vétele vagy felszerelése előtt. 1.1 A szállítólevél alapján ellenőrizze a leszállított tételeket. Ha hiányoznak egyes alkatrészek, vagy megsérültek, lépjen kapcsolatba a forgalmazó val. 1. Az alkatrészeket száraz helyen kell tárolni. 1.3 Óvatosan nyissa ki a csomagot. A kartoncsomagolást nem szabad késsel felvágni, mert megsérülhetnek a zsalu alkatrészei. 1.4 Felszerelés előtt, illetve után minden fóliát vagy védőszalagot el kell tá volítani. A csomagolóanyagot a helyi előírások szerint kell hulladékként elhelyezni. 1.5 Tilos a zsalukat a fejrészükre állítva tárolni. 1.6 A felszerelés során be kell tartani a helyi előírásokat. Megjegyzések Sonnenschutz Ez az kézikönyv kizárólag a következő típusú kültéri zsaluk kezelését és szerelését ismerteti: Monocommando 50 Super 60 Super 80 Verbundraffstore Super 88 B Verbundraffstore Super 88 VRS Verbundraffstore Super 88 SA

2 Szakértelem: A szerelési útmutató szakképzett szerelőknek készült, akik az alábbi területeken rendelkeznek szakmai tapasztalatokkal: ROBBANTOTT ÁBRA Név Cikkszám + Munkavédelem, működési biztonság és balesetvédelmi előírások + Létrák és állványok használata + Hosszú és nehéz építőelemek kezelése és szállítása + Szerszámok és gépek használata + Rögzítő elemek beszerelése + Az építmény állagának felmérése + A termék üzembe helyezése és használata Ha a szerelő a fenti szakismeretek valamelyikével nem rendelkezik, akkor megfelelő szaktudású szerelőcéget kell megbízni a munkával. A jelek magyarázata. A biztonsági tudnivalók a kezelési útmutató megfelelő pontjaiban olvashatók. A tudnivalókat jellel, illetve megfelelő címekkel emeltük ki. Gondosan olvassa el a vonatkozó szövegeket! 1,,3,.. Veszély/Figyelem! Műveleti sorrend Fontos információk Biztonsági tudnivaló. Fontos biztonsági tudnivaló! Figyelem: a személyi biztonság szempontjából fontos, hogy betartsák ezeket a figyelmeztetéseket! Az információs füzetet mindenképpen meg kell őrizni! 1. Feszítőkonzol Feszítő csavar Záró-sín a típustól függ 4. Hajtókar a típustól függ 5. Vezetőhuzal/-zsinór a típustól függ 6. Védőfül a felhúzó szalag számára a típustól függ 7. Kötélfeszítő dob Zárókupak, rendszertok a típustól függ 9. Csuklós kar Hajtómű Rögzítő konzol Horonycsap Fordító és felhúzó tengely a típustól függ 14. Orsózár a típustól függ 15. Motor a típustól függ 16. Szerelőbilincs Csapágy, fordítóval és szalagorsóval Zárókupak, rendszerblende a típustól függ hajtómű, munkapozícióval Felső sín Zsinór-összekötő Lamella, 50/60/80/88 a típustól függ 3. Vezetőcsap a típustól függ 4. Vezetőzsinór a típustól függ 5. Emelőszalag Vezetősín Vezetősín távtartó Vezetősínek zárókupak a típustól függ 9. Zárósín dugó a típustól függ 30. Vezetősín végütköző 06546

3 SZERELÉSI ÚTMUTATÓ A lamellás árnyékoló megfelel a CE jelöléshez előírt szélellenállási kategória követelményeinek (lásd a kezelési útmutatót). Felszerelt állapotban csak akkor teljesülnek az előírt értékek, ha a zsalut a gyártó által javasolt típusú és számú tartóelemmel szerelték fel, a zsalut a gyártó által megadott tipli-kihúzási erők figyelembe vételével szerelték fel, a felszerelés során figyelembe vették a felhasznált tiplik gyártójának utasításait. Rögzítő elemek 1,,3,.. Szállítás A termék súlya miatt célszerű a szállítást és a felszerelést legalább két embernek végeznie. Rendszervázlat 4 X X A vezetősínek tengelyét a zsalutok közepére kell helyezni! Vízszintes tok Szerelőbilincs (1041) 1 x 3x 4x 5x A vezetősínek párhuzamosak és függőlegesek/merőlegesek! Max. eltérés: +/- 1 mm Szerelőbilincs (1041), zsalutokkal Lamella szélesség SB * min 50 / / SB: az üreg szélessége * Ablakok vagy ajtók esetén a kiálló vasalatok mérete figyelembe veendő Hajtókarral 90 o Rögzítő elemek üregbe szerelés esetén Ezek a változatok csak E-meghajtással használhatók! Az áramkábel kivezetést le kell tömíteni! Szerelőbilincs (1041), elrendezés 3 Lamellaszélesség SB * min 50 / A = min 100 mm B = min 50 mm A B 80 / SB: az üreg szélessége * Ablakok vagy ajtók esetén a kiálló vasalatok mérete figyelembe veendő

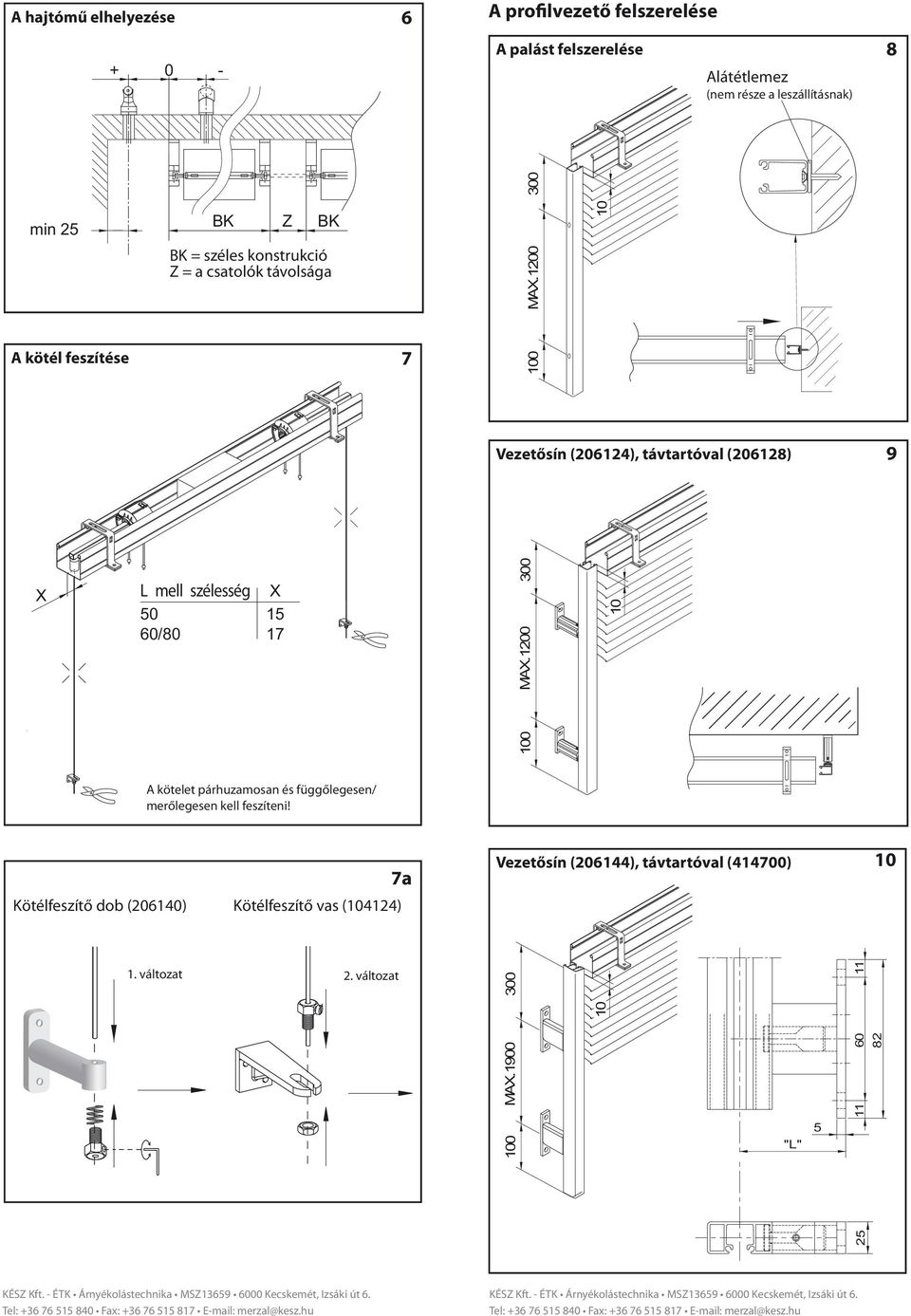

4 A hajtómű elhelyezése 6 A profilvezető felszerelése A palást felszerelése Alátétlemez (nem része a leszállításnak) min 5 Z 10 A kötél feszítése 7 Vezetősín (0614), távtartóval (0618) 9 X 50 60/80 X MAX Vezetősín (06144), távtartóval (414700) változat. változat = széles konstrukció Z = a csatolók távolsága MAX A kötelet párhuzamosan és függőlegesen/ merőlegesen kell feszíteni! Kötélfeszítő dob (06140) Kötélfeszítő vas (10414) 7a 11 MAX "L"

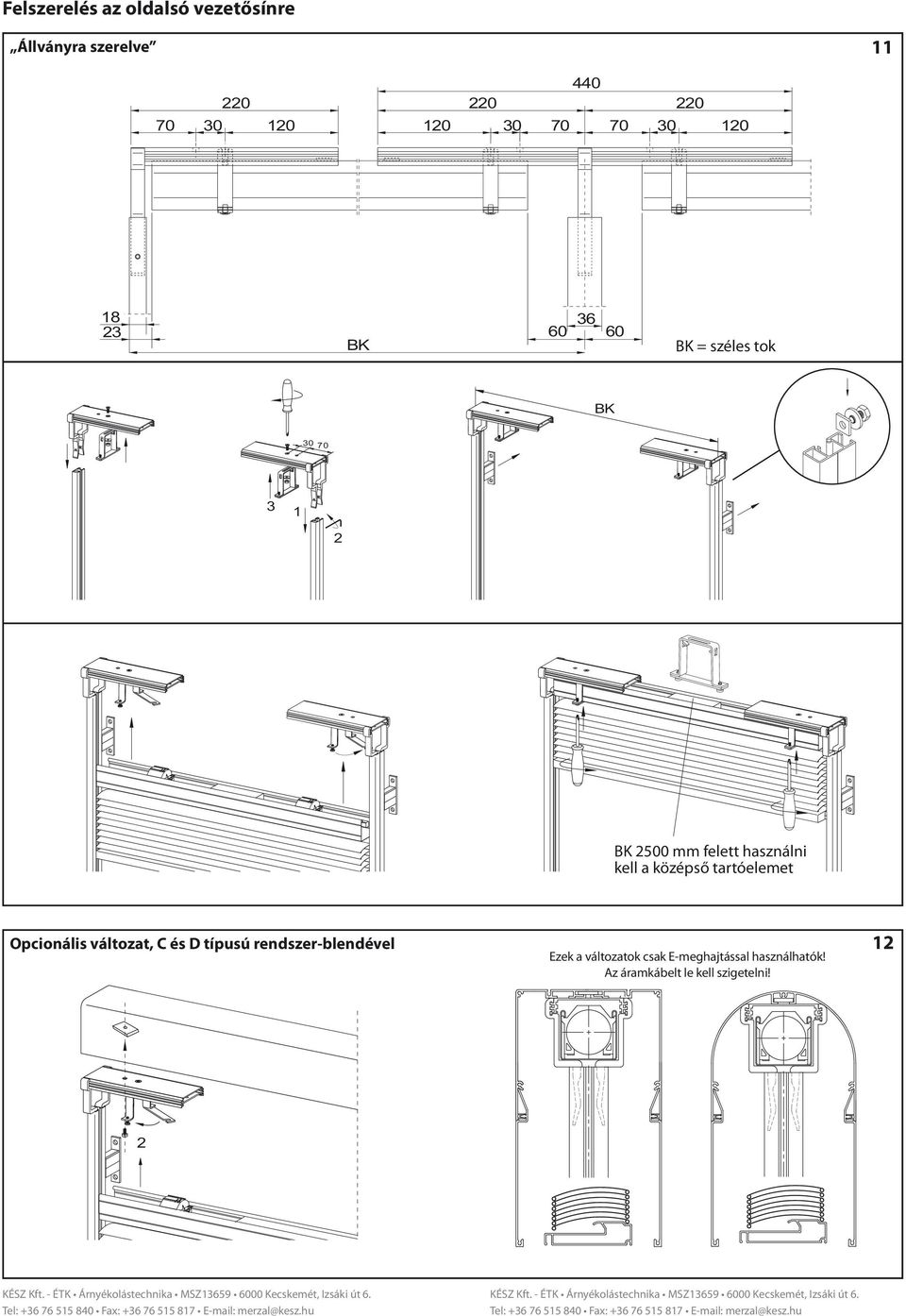

5 Felszerelés az oldalsó vezetősínre Állványra szerelve = széles tok mm felett használni kell a középső tartóelemet Opcionális változat, C és D típusú rendszer-blendével Ezek a változatok csak E-meghajtással használhatók! Az áramkábelt le kell szigetelni! 1

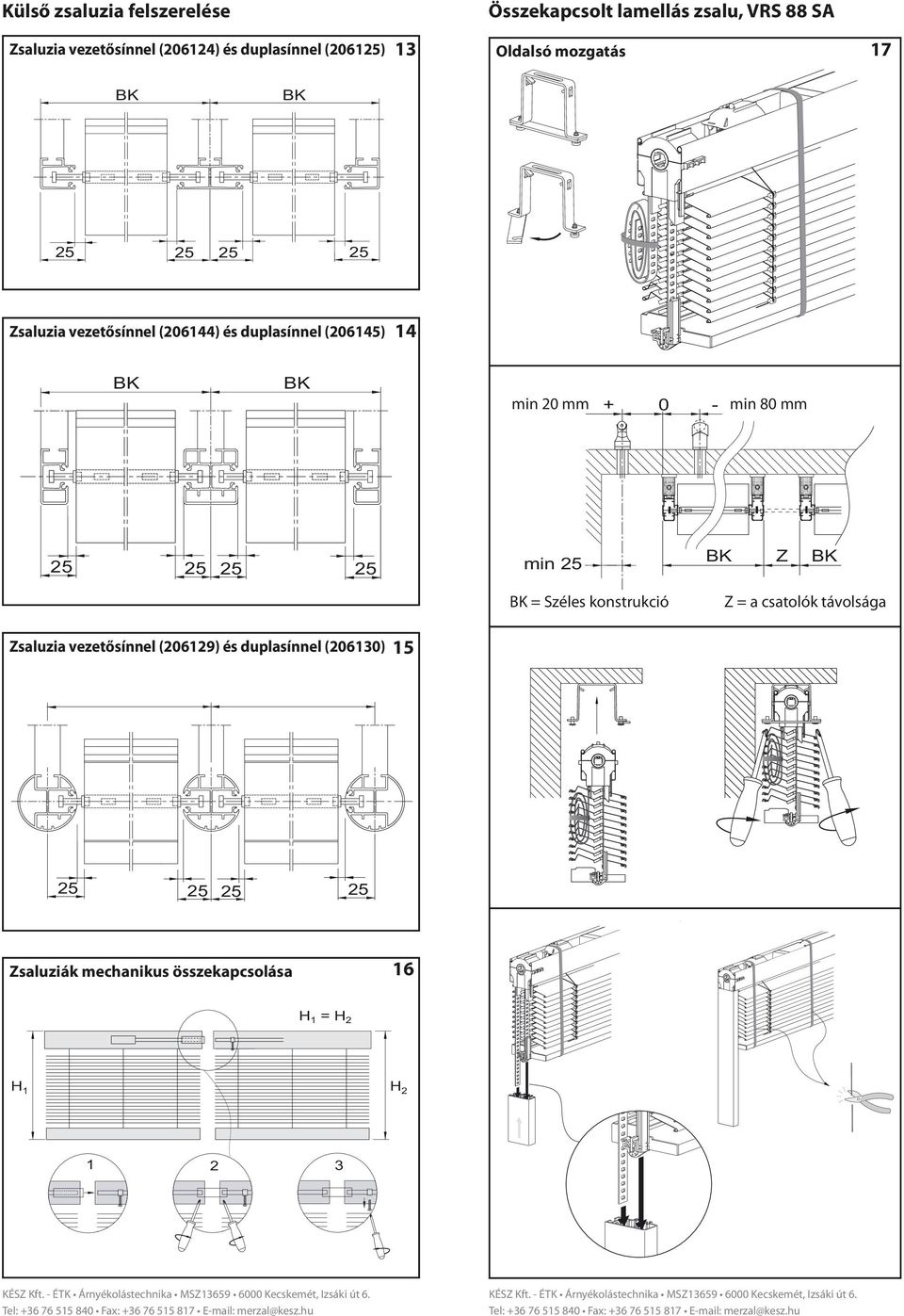

6 Külső zsaluzia felszerelése Zsaluzia vezetősínnel (0614) és duplasínnel (0615) 13 Összekapcsolt lamellás zsalu, VRS 88 SA Oldalsó mozgatás Zsaluzia vezetősínnel (06144) és duplasínnel (06145) 14 min 0 mm min 80 mm min 5 Z = Széles konstrukció Z = a csatolók távolsága Zsaluzia vezetősínnel (0619) és duplasínnel (06130) 15 Achsmaß Achsmaß Zsaluziák mechanikus összekapcsolása 16 H 1 = H H 1 H 1 3

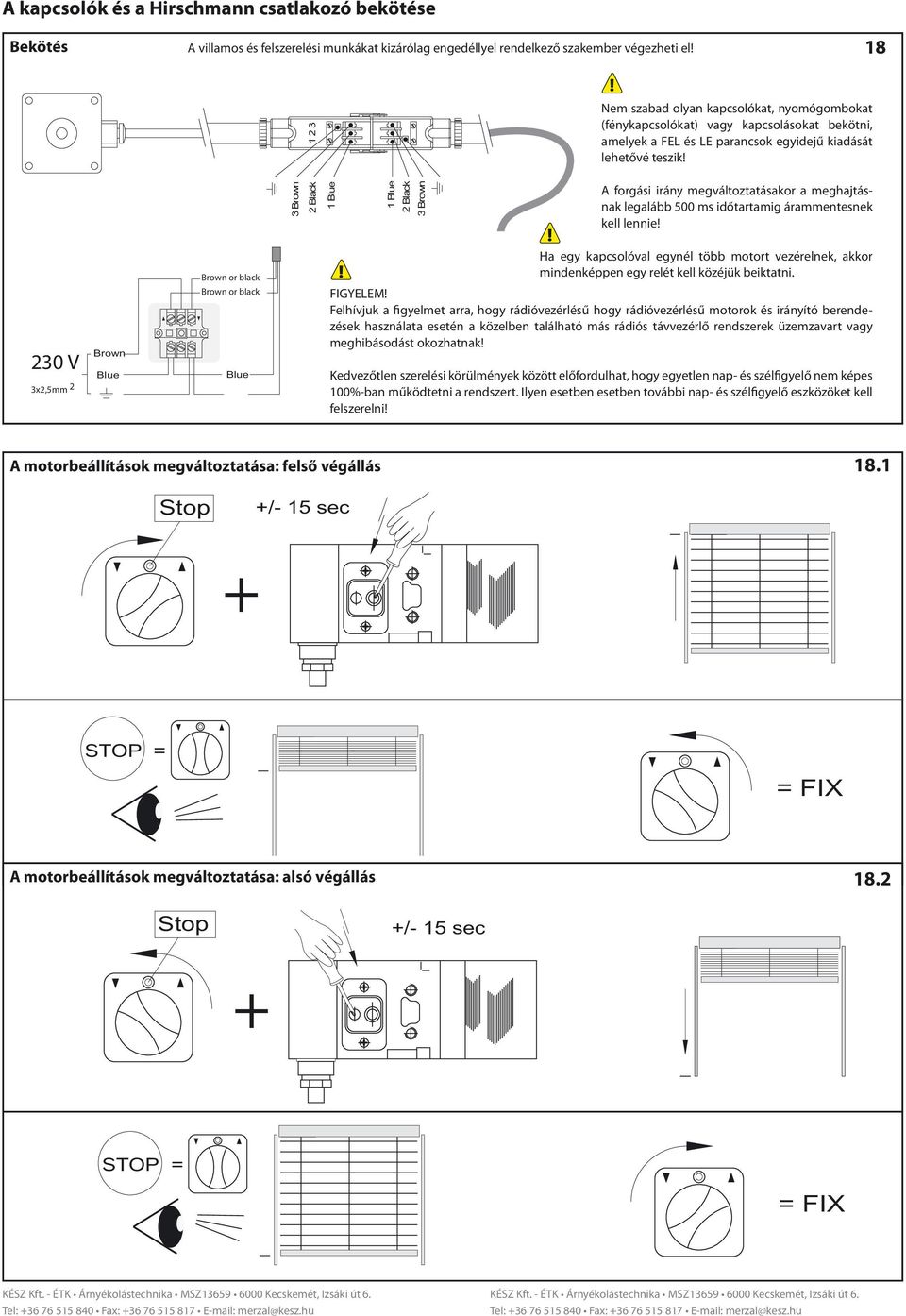

7 A kapcsolók és a Hirschmann csatlakozó bekötése Bekötés A villamos és felszerelési munkákat kizárólag engedéllyel rendelkező szakember végezheti el! 1 3 Nem szabad olyan kapcsolókat, nyomógombokat (fénykapcsolókat) vagy kapcsolásokat bekötni, amelyek a FEL és LE parancsok egyidejű kiadását lehetővé teszik! 18 Brown Blue Blue 3 Brown Black 1 Blue 1 Blue Black 3 Brown A forgási irány megváltoztatásakor a meghajtásnak legalább 500 ms időtartamig árammentesnek kell lennie! Ha egy kapcsolóval egynél több motort vezérelnek, akkor mindenképpen egy relét kell közéjük beiktatni. FIGYELEM! Felhívjuk a figyelmet arra, hogy rádióvezérlésű hogy rádióvezérlésű motorok és irányító berendezések használata esetén a közelben található más rádiós távvezérlő rendszerek üzemzavart vagy meghibásodást okozhatnak! Kedvezőtlen szerelési körülmények között előfordulhat, hogy egyetlen nap- és szélfigyelő nem képes 100%-ban működtetni a rendszert. Ilyen esetben esetben további nap- és szélfigyelő eszközöket kell felszerelni! A motorbeállítások megváltoztatása: felső végállás +/- 15 sec Stop 18.1 STOP = = FIX A motorbeállítások megváltoztatása: alsó végállás Stop +/- 15 sec 18. STOP = = FIX

8 BIZTONSÁGI TUDNIVALÓK Használat hideg időben 5. A kezelőelemek hozzáférhetőségének korlátozása Nem szabad engedni, hogy a kültéri zsaluval gyerekek játszanak. A gyerekeket távol kell tartani a termék (táv)vezérlő eszközeitől. 1 Fagyos időben a zsalu befagyhat. Ilyenkor kerülni kell az erőszakos mozgatást, és a befagyott zsalut nem szabad nyitni, illetve zárni. Olvadás után a zsalu újból használható. Használat automata vezérléssel Nem rendeltetésszerű használat A kültéri zsalut csakis napvédőként, valamint a fény és a látvány szabályozására szabad használni. A termék nem alkalmas szállításra vagy emelésre. kg Automata vezérlés esetén is figyelembe kell venni a fentieket. Javasoljuk, hogy olyan külső vezérlést használjanak, amely szél- és fagyérzékelő modult is tartalmaz. FIGYELEM! Ha nincs fagyérzékelő modul, akkor télen ki kell kapcsolni az automatikusvezérlést. Rendeltetés 3 A kültéri zsalu fel- és lefelé mozgatható, ablakok vagy ajtók árnyékolására szolgál a követ-kező célokból: védelem a napfénytől a fény szabályozása ki- és belátás szabályozása Használat a csuklós tekerő segítségével A hajtókart a padlótól mérve max. 1,8 m magasságba kell felszerelni. 1) Fix hajtókar ) Leszerelhető hajtókar 1 6 A zsalu mozgási zónája FIGYELEM Ügyelni kell arra, hogy a külső zsalu mozgási zónájában ne tartózkodjanak emberek, illetve ne kerüljenek a mozgási zónába akadályok. FONTOS: Ha a zsalu mozgatása közben nem látható a redőny, akkor meg kell hozni a szükséges balesetvédelmi intézkedéseket. KEZELÉSI ÚTMUTATÓ Kezelőelemek 4 5 A használat menete: 1. eset: Vegyük ki a tartóból a csuklós kart.. eset: Dugjuk rá a csuklós kart a csatlakozóra. Pattintsuk mindkét pontban 90 -ba a csuklós kart. Tartsuk egy kicsit távolabb az előlaptól a hajtókart. A csuklós kar tekerésével mozgassuk a kívánt irányba a lamellákat. 1,,3,.. Nem szabad a külső zsalut a mechanikai végállásánál tovább tekerni (a végállás elérésekor a szokásosnál nagyobb ellenállás érezhető). Az érezhető ellenállás változó mértékű lehet, de a szükséges mozgató erő legfeljebb 40N (kb. 4 kg). Használat után dugjuk vissza a hajtókart a tartójába. AUF/ ZU A kezelőelemek segítségével a kültéri zsalu felfelé és lefelé mozgatható, illetve a lamellák elfordíthatók. Villanymotoros használat 7 FONTOS: A lamellaköteg leengedésekor a lamellák szabályosan záródnak. A redőny használata viharban Erős szél esetén be kell zárni az ablakot. Gondoskodni kell róla, hogy a távollétünkben se alakulhasson ki erős huzat. Fontos, hogy a külső zsalut még az erős szél megérkezése előtt feltekerjék. FIGYELEM: A megadott szélerősségi kategória csak zárt ablak esetén érvényes. 5.1 A kapcsoló segítségével lehet elforgatni, illetve felemelni vagy leereszteni a külső zsalu lamelláit. A 40 -os dőlésszögű változat esetében a lamellák leeresztéskor 40 fokos szögben állnak. A lamellák zárásához előbb teljesen hátra kell őket fordítani. A motorok rövid idejű használatra készültek, és hővédő kapcsoló található bennük, amely a motor túlhevülése vagy túlterhelése esetén egy időrekikapcsolja a motort. Kb. 15 perces lehűlési idő után a motor újból használható.

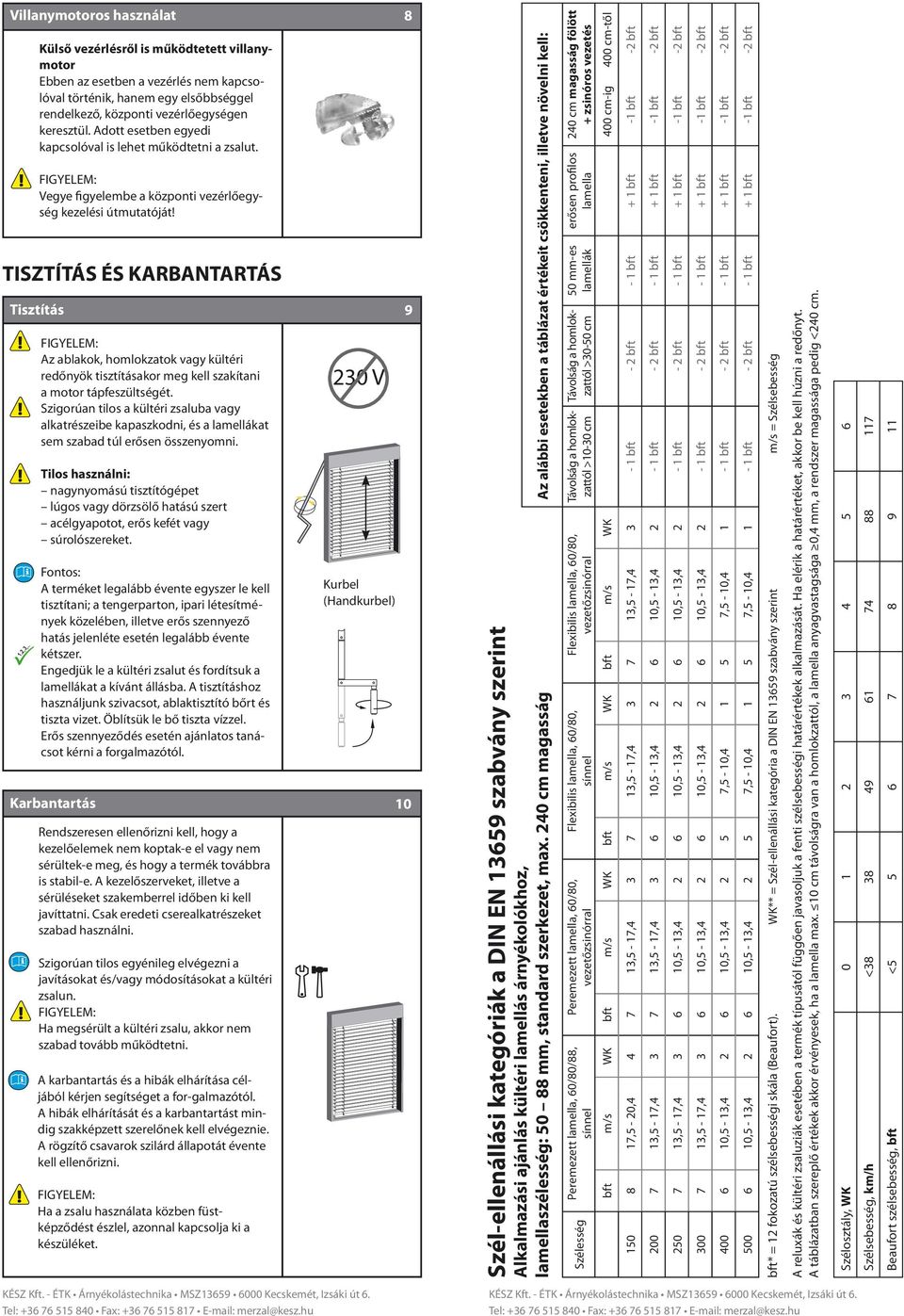

9 Villanymotoros használat Karbantartás Külső vezérlésről is működtetett villanymotor Ebben az esetben a vezérlés nem kapcsolóval történik, hanem egy elsőbbséggel rendelkező, központi vezérlőegységen keresztül. Adott esetben egyedi kapcsolóval is lehet működtetni a zsalut. FIGYELEM: Vegye figyelembe a központi vezérlő egy - ség kezelési útmutatóját! TISZTÍTÁS ÉS KARBANTARTÁS Tisztítás 1,,3,.. FIGYELEM: Az ablakok, homlokzatok vagy kültéri redőnyök tisztításakor meg kell szakítani a motor tápfeszültségét. Szigorúan tilos a kültéri zsaluba vagy alkatrészeibe kapaszkodni, és a lamellákat sem szabad túl erősen összenyomni. Tilos használni: nagynyomású tisztítógépet lúgos vagy dörzsölő hatású szert acélgyapotot, erős kefét vagy súrolószereket. Fontos: A terméket legalább évente egyszer le kell tisztítani; a tengerparton, ipari létesítmények közelében, illetve erős szennyező hatás jelenléte esetén legalább évente kétszer. Engedjük le a kültéri zsalut és fordítsuk a lamellákat a kívánt állásba. A tisztításhoz használjunk szivacsot, ablaktisztító bőrt és tiszta vizet. Öblítsük le bő tiszta vízzel. Erős szennyeződés esetén ajánlatos tanácsot kérni a forgalmazótól. Rendszeresen ellenőrizni kell, hogy a kezelőelemek nem koptak-e el vagy nem sérültek-e meg, és hogy a termék tovább ra is stabil-e. A kezelőszerveket, illetve a sérüléseket szakemberrel időben ki kell javíttatni. Csak eredeti cserealkatrészeket szabad használni. Szigorúan tilos egyénileg elvégezni a javításokat és/vagy módosításokat a kültéri zsalun. FIGYELEM: Ha megsérült a kültéri zsalu, akkor nem szabad tovább működtetni. A karbantartás és a hibák elhárítása céljából kérjen segítséget a for-galmazótól. A hibák elhárítását és a karbantartást mindig szakképzett szerelőnek kell elvégeznie. A rögzítő csavarok szilárd állapotát évente kell ellenőrizni. FIGYELEM: Ha a zsalu használata közben füstképződést észlel, azonnal kapcsolja ki a készüléket. 30 V Kurbel (Handkurbel) Szél-ellenállási kategóriák a DIN EN szabvány szerint Alkalmazási ajánlás kültéri lamellás árnyékolókhoz, lamellaszélesség: mm, standard szerkezet, max. 40 cm magasság Az alábbi esetekben a táblázat értékeit csökkenteni, illetve növelni kell: 40 cm magasság fölött + zsinóros vezetés erősen profilos lamella 50 mm-es lamellák Távolság a homlokzattól >30-50 cm Távolság a homlokzattól >10-30 cm Flexibilis lamella, 60/80, vezetőzsinórral Flexibilis lamella, 60/80, sínnel Peremezett lamella, 60/80, vezetőzsinórral Peremezett lamella, 60/80/88, sínnel Szélesség bft m/s WK bft m/s WK bft m/s WK bft m/s WK 400 cm-ig 400 cm-től ,5-0, ,5-17, ,5-17, ,5-17,4 3-1 bft - bft - 1 bft + 1 bft -1 bft - bft ,5-17, ,5-17, ,5-13,4 6 10,5-13,4-1 bft - bft - 1 bft + 1 bft -1 bft - bft ,5-17, ,5-13,4 6 10,5-13,4 6 10,5-13,4-1 bft - bft - 1 bft + 1 bft -1 bft - bft ,5-17, ,5-13,4 6 10,5-13,4 6 10,5-13,4-1 bft - bft - 1 bft + 1 bft -1 bft - bft ,5-13,4 6 10,5-13,4 5 7,5-10, ,5-10,4 1-1 bft - bft - 1 bft + 1 bft -1 bft - bft ,5-13,4 6 10,5-13,4 5 7,5-10, ,5-10,4 1-1 bft - bft - 1 bft + 1 bft -1 bft - bft bft* = 1 fokozatú szélsebességi skála (Beaufort). WK** = Szél-ellenállási kategória a DIN EN szabvány szerint m/s = Szélsebesség A reluxák és kültéri zsaluziák esetében a termék típusától függően javasoljuk a fenti szélsebességi határértékek alkalmazását. Ha elérik a határértéket, akkor be kell húzni a redőnyt. A táblázatban szereplő értékek akkor érvényesek, ha a lamella max. 10 cm távolságra van a homlokzattól, a lamella anyagvastagsága 0,4 mm, a rendszer magassága pedig <40 cm. Szélosztály, WK Szélsebesség, km/h < Beaufort szélsebesség, bft <
