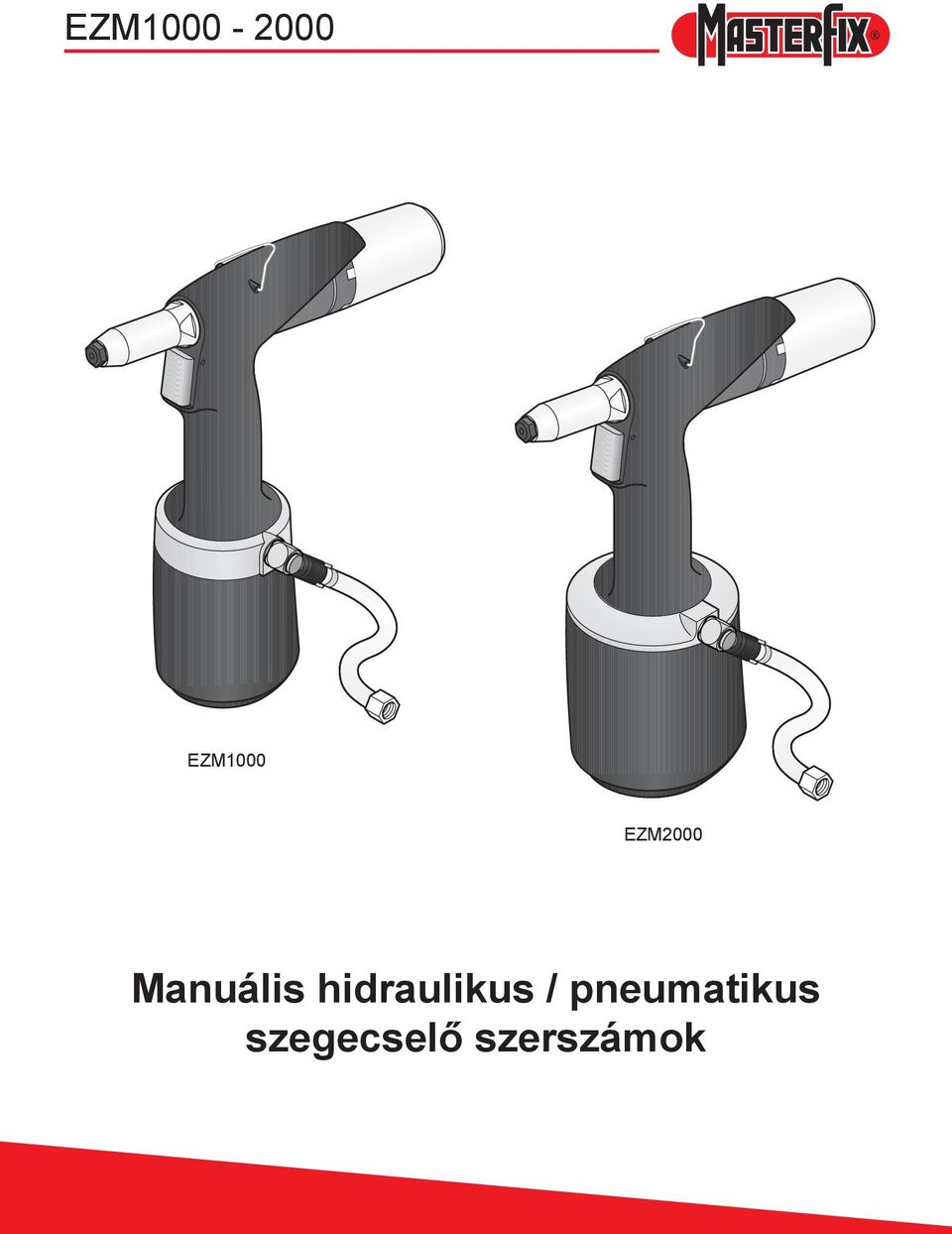

1 EZM EZM1000 EZM2000 Manuális hidraulikus / pneumatikus szegecselő szerszámok

2 EZM Masterfix Products bv Minden jog fenntartva. közölt információk a Masterfix Products bv kifejezett írásos engedélye nélkül semmilyen módon (elektronikusan vagy mechanikusan) nem sokszorosíthatók és/vagy hozhatók nyilvánosságra. közölt információk a termék bemutatásának időpontjában ismert adatokon alapszik. Masterfix Products bv folyamatosan fejleszti termékeit, ezért azokban az esetleges változtatás lehetősége nem kizárt. közölt inforámció a Masterfix Products bv által nyújtott termékre vonatkozik. Ezért a Masterfix Products bv nem tehető felelőssé a termék eredeti specifikációitól történő eltérésből származó károkért. rendelkezésre álló információ a legnagyobb körültekintéssel lett összeállítva. Ennek ellenére a Masterfix Products bv semmilyen felelősséget nem vállal az információkban szereplő hibákért vagy azok következményeiért. Masterfix Products bv nem vállal felelősséget harmadik személyek által okozott károkért. Masterfix Products bv által használt munkanevek, márkanevek, bejegyzett márkajelzések, stb. a törvénykezés és a márkajelzések védelmére vonatkozó előírások értelmében nem tekinthetők szabadnak. 2

3 EZM Tartalom 1 Általános tudnivalók Jelen használati utasítás Szimbólumok a használati utasításban Ártalmatlanítás és környezet Szerviz és karbantartás Garanciafeltételek iztonság iztonsági utasítások Személyek Munkakörnyezet Szerszámok Sorozatszám Típusazonosító Főkomponensek Komponensek Orr-részek Működés Irányítás Tüskeszedő Forgatható légkimenet forgatható légbeáramló egység Használat Karbantartás Elülső persely Szorító pofák Problémamegoldás Műszaki adatok

4 EZM Általános tudnivalók 1.1 Jelen használati utasítás Ez a használati utasítás a szerszámok napi használatát írja le. Ezért ezt az utasítást alaposan olvassa el. Minden felhasználónak ismernie kell a használati utasítás tartalmát. Szigorúan tartsa be a használati utasításban szereplő előírásokat. tevékenységeket mindig a megfelelő sorrendben hajtsa végre. használati utasítást biztos helyen őrizze meg. Ha elveszne a használati utasítás, letöltheti a címről Szimbólumok a használati utasításban használati utasításban az alábbi ikonok és szimbólumok szerepelnek: VIGYÁZT! Különös odafigyelést igénylő műveletek. Olvassa el a használati utasítást Viseljen védőszemüveget Viseljen hallásvédőt Viseljen biztonsági kesztyűt Használjon csavarkulcsot Manométer 1.3 Ártalmatlanítás és környezet z ártalmatlanított szerszámokat a helyi előírások szerint kell kezelni. 1.4 Szerviz és karbantartás Masterfix Products bv nem vállal felelősséget a nevezett biztonsági utasítások figyelmen kívül hagyásából származó károkért (EEC direktíva 85/374). 1.5 Garanciafeltételek Lásd a mellékelt Masterfix Products bc garanciafeltételeket. 4

5 EZM iztonság 2.1 iztonsági utasítások C D E F Orr-rész / elülső persely Tüskeszedő C Kioldó D iztonsági szelep E Légbeáramló zárszelep F Légcsatlakozás 2.2 Személyek Viseljen védőszemüveget. Ez a közvetlen környezetben tartózkodó személyekre is vonatkozik. Viseljen hallásvédőt 85 d() fölötti zajszint esetén. Használjon biztonsági kesztyűt, néhány szegecs bizonyos helyeken nagyon fel tud melegedni. Ujjait tartsa távol az elülső résztől, amikor a sűrített levegőt csatlakoztatja. Ne nézzen egyenesen a szerszámba (elöl és hátul). Soha ne tartsa a szerszámot mások irányába. 5

6 2.3 Munkakörnyezet Tartsa a munkakörnyezetet tisztán és rendezetten. Száraz, szűrt és korrózió-álló olajjal kent levegőt használjon. Ha nem elérhető, akkor csepegtessen 0,1 ml (kb 5 csepp) olajat a szegecselőgép levegő csatlakozójába naponta 3 alkalommal. Dolgozzon fagymentes környezetben. szerszámok csatlakozása G1/4. Csatlakozó dugasz nem lett mellékelve. iztosítson alkalmas megoldást ehhez. EZM bar G¼" Állítson be egy 5-7 bar erősségű állandó nyomást (legfeljebb 7 bar). 2.4 Szerszámok Soha ne használja a szerszámokat - ha az orr-rész / elülső persely () hiányzik; - ha a tüskeszedő () nem lett beállítva Ellenőrizze a szerszámokat sérülésekre, mielőtt csatlakoztatná a légnyomást. szerszámokat mindig tartsa kifogástalan állapotban. Kapcsolja ki a zárszelepet (C), ha nem használja a szerszámokat. Ügyeljen arra, hogy a rugalmas csatlakozó tömlő (D) lecsatlakoztatáskor nem áll nyomás alatt. szerszámokat semmilyen módon ne módosítsa. Csak megfelelő alkalmazásokhoz használja a készüléket. C D bar 2.5 Sorozatszám Ez a szerszámok sorozatszámának () a helye. 2.6 Típusazonosító Ez a szerszámok típusazonosítójának () a helye. XXXXX EZM XXXX 6

7 EZM Főkomponensek 3.1 Komponensek 3,0/3,2 4,0 4,8/5,0 C D J E G K F H L Orr-részek** Elülső persely C Hidraulikus test D Tüskeszedő E Kioldó F Pneumatikus test G iztonsági szelep H Légcsatlakozás J Használati utasítás K CE és garancianyomtatvány L CD használati utasítással számos nyelven 3.2 Orr-részek csomag számos orr-részt tartalmaz. ** EZM 1000: 3,0 5,0 mm ** EZM 2000: 4,0 6,4 mm 12 7

8 EZM Működés 4.1 Irányítás C D E F Tartó Tüskeszedő C Légkimenet D Kioldó E 360 forgatható légbeáramló egység F Légbeáramló zárszelep 8

9 EZM Tüskeszedő tüskeszedő célja a maradék tüskék felszedése. szedő három pozícióba állítható. Pozíció/eltávolítás. Zárás - kihúzás nélkül. szerszámok megdöntése biztosítja, hogy a tüske a szedőbe kerül. C Zárás - kihúzással. maradék tüske automatikusan a szedőbe kerül. C 4.3 Forgatható légkimenet kiáramló légáramlás a forgatható légkimenettel () állítható be, így a munka a lehető legkényelmesebben végezhető. Ne távolítsa el a légkimenetet a tüskeszedőről forgatható légbeáramló egység Ha a légtömlő () kényelmetlenséget okoz munka közben, zárja be a zárszelepet (). Ezután a 360º forgatható egység (C) bármely kívánt állásba forgatható. C 9

10 EZM Használat bar Pozícionálja a dugaszt (G1/4 ). 1 Pozícionálja a tüskeszedőt. 2 C 3 Állítsa be a tüskeszedőt (lásd 4.2). Állítsa be a forgatható légkimenetet (lásd 4.3) bar 12 Szerelje fel a megfelelő orr-részt. 5 6 Állítsa be a megfelelő légnyomást (lásd 2.3). 10

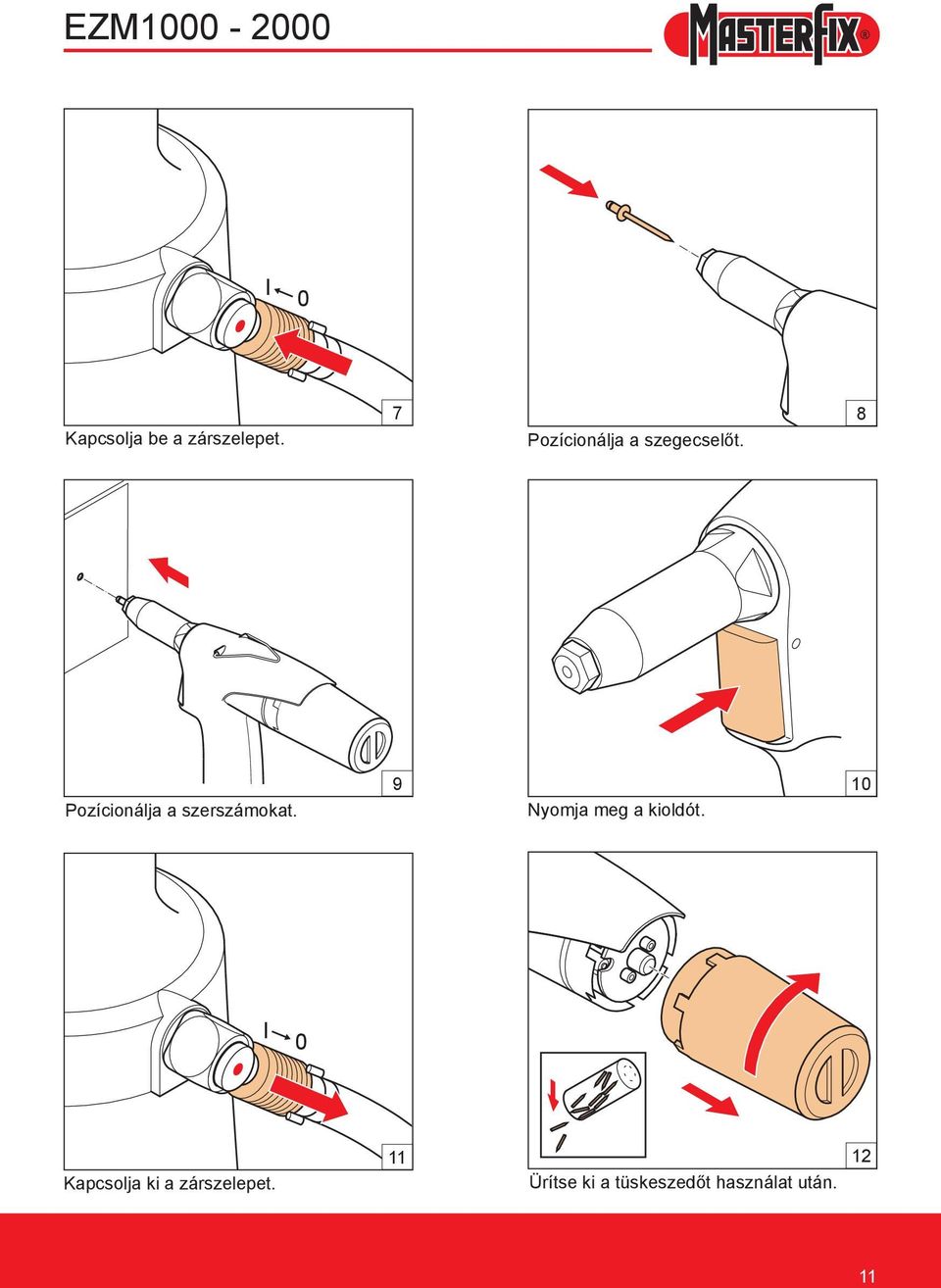

11 EZM I 0 Kapcsolja be a zárszelepet. 7 Pozícionálja a szegecselőt. 8 Pozícionálja a szerszámokat. 9 Nyomja meg a kioldót. 10 I 0 Kapcsolja ki a zárszelepet. 11 Ürítse ki a tüskeszedőt használat után

12 EZM Karbantartás Viseljen védőszemüveget Viseljen hallásvédőt I 0 Viseljen biztonsági kesztyűt 6.1 Elülső persely Kapcsolja ki a zárszelepet () és húzza ki a légellátást (). - Távolítsa el az elülső perselyt (). - Ügyeljen az O gyűrűre () bar Tisztítsa meg a belsejét egy légfúvós pisztollyal

13 EZM Szorító pofák Távolítsa el az elülső perselyt, lásd 6.1. Távolítsa el a szorító perselyt () és a teflon gyűrűt (), a 2 szorító pofát (C) és a pofanyomót (D). Tisztítsa meg a szorító pofákat és a pofanyomót, vagy cserélje ki őket. Ügyeljen arra, hogy a csavarkulcs ne csússzon le a záranyáról (E). Ez kárt tehet a hidraulikus dugattyúrúdban (F) z összeszerelés fordított sorrendben történik. eszereléskor a szorító persely belsejét enyhén fújja be teflon spray-vel. E F Ügyeljen arra, hogy a záranya mmre helyezkedjen el a hidraulikus testtől. C D 13

14 EZM Problémamegoldás Probléma Ok Megoldás szerszám nem működik Levegő áramlik ki a biztonsági szelepből Nincs vagy nem megfelelő elszívás működtető billentyűre nem működik a gép szegecs nem helyezhető be az ajakba Nem megfelelő szegecselés húszószár nem jön ki az ajakból Nem szakad el a húzószár húszószár nem továbbítódik a húzószártartályba légbemenet egység nem forgatható el 360 -kal szerszám nem teljesít folyamatosan jól szerszám nem lett csatlakoztatva a légcsatlakozáshoz légbemenetes zárszelep még mindig be van zárva Elégtelen légnyomás légnyomás túl magas elszívás nem lett bekapcsolva Elégtelen légnyomás húzószártartály megtelt szerszámot húzószárak blokkolják Elégtelen légnyomás Nem a megfelelő ajak lett felszerelve szerszámot húzószárak blokkolják Szennyezett vagy elkopott húzópofák Elégtelen légnyomás szerszám kapacitása túl lett lépve Nem a megfelelő ajak lett felszerelve szerszámot húzószárak blokkolják Elégtelen légnyomás szerszám kapacitása túl lett lépve Nem a megfelelő ajak lett felszerelve szerszámot húzószárak blokkolják húzószártartály megtelt szerszám még légnyomás alatt áll Csatlakoztassa a szerszámot a légcsatlakozáshoz Nyissa ki a légbemenetes zárszelepet Használjon megfelelő 5-7 bar légnyomást Használjon megfelelő 5-7 bar légnyomást Ellenőrizze a húzószártartály pozícióját Használjon megfelelő 5-7 bar légnyomást Ürítse a húzószártartályt Távolítsa el a maradék húzószárakat Használjon megfelelő 5-7 bar légnyomást Szerelje fel a megfelelő ajkat Távolítsa el a húzószárakat Tisztítsa meg vagy cserélje ki a húzópofákat Használjon a megfelelő légnyomást Használjon a megfelelő szerszámot Szerelje fel a megfelelő orr-részt Távolítsa el a maradék tüskét Használja a megfelelő légnyomást Használja a megfelelő szerszámot Szereljen fel a megfelelő ajkat Távolítsa el a húzószárakat Ürítse a húzószártartályt Zárja be a légbemenet zárszelepet és a működtető billentyűvel a nyomást engedje ki Forduljon szervizközponthoz 14

15 EZM Műszaki adatok L L P P S S H H D D EZM 1000 EZM 2000 EZM 1000 EZM 2000 H 264 mm 275 mm L 272 mm 272 mm ø D 102 mm 125 mm P 70 mm 70 mm ø S 23 mm 23 mm Súly 1,25 kg 1,65 kg Légnyomás 5-7 bar 5-7 bar Húzóerő (6 bar) 7,3 kn 12,5 kn Légfogyasztás (löketenként) 1,5 l 2,0 l Löket 17 mm 21 mm Kapacitás (szabvány szegecs) ø 3,0-5,0 mm (rozsdamentes acél) ø 4,0-6,4 mm (rozsdamentes acél) 15
