Intelligens fotometria. Célba jutni okosan. Áttekinthető ikonok a komplikált listák helyett

Átírás

1

2 Célba jutni okosan Áttekinthető ikonok a komplikált listák helyett A MACHEREY-NAGEL cég az új NANOCOLOR VIS II és a NANOCOLOR UV / VIS II spektrofotométerekkel forradalmasítja a napi laboratóriumi munkát, párosítva a csúcstechnológiát a kiemelkedően könnyű kezelhetőséggel. Használja ezt az innovatív fotométert úgy, mint egy okos telefont vagy tabletet és élvezze az öntanító, ikonalapú menüt. A jól áttekinthető és nagy felbontású érintőképernyős kijelzővel igazi élmény a napi rutin mérések végrehajtása. A kezelő segítése Ikonalapú okos kezelőmenü Könnyű használat, időigényes betanulás nélkül Önmagyarázó kezelőfelület, gyors eredmények Forradalmi felhasználói élmény Érintőképernyő Projektív-kapacitív (PCT) precíziós érintőképernyő 10 colos HD érintőképernyős kijelző a kényelmes laboratóriumi munkához Megbízható kezelés, még kesztyűben is Innovatív kezelési koncepció Intelligens fotometria 2

3 Ez teszi a kollégákat iriggyé Hatékony technológia a fedőlap alatt Az új NANOCOLOR spektrofotométerek lenyűgöző kivitelűek, magas színvonalú technikával és optikával. A spektrális sávszélesség, kisebb, mint 2 nm, ami lehetővé teszi a nagy pontosságú méréseket. A 0,1 nmes hullámhosszfelbontás egy magasabb szintű precizitást nyújt, például nagy felbontású spektrumok felvételekor. A belső szórt fény 0,05% alá csökkent, ami rendkívül pontos mérőjelet eredményez. A két készülék optikai felépítése és intelligens technológiája lehetővé teszi a mérést a küvettanyílás letakarása nélkül, melynek nagy előnye a sokkal gyorsabb mérés Univerzális küvettaház, takarófedél nélkül Küvetta nyílás 10, 16, 20, 40, 50 mm-es küvettákhoz Mérés küvetta adapter és letakarás nélkül Külső fényre érzéketlen optika Automatikus küvetta méret felismerés Gyors laboratóriumi sorozatmérés Mintafelismerés és mintainformáció Gyors módszerazonosítás beépített vonalkód olvasóval Valamennyi fontos mintainformáció gyors és egyszerű rögzítése Időtálló adatkezelés Az optika Precíz optika referenciadetektor technikával Nagy felbontású spektrumok felvétel Minimális leképzési hiba holografikus rács alkalmazásával Erős technika a még precízebb mérésekért 2D vonalkód olvasó Automata teszt felismerés a 2D vonalkód olvasóval Egyértelműen definiált mérési folyamat a küvetta behelyezésétől az adattárolásig Egyszerű munkavégzés 3

4 Így válik a mérés élvezetessé Univerzális fotométerek valamennyi követelménynek megfelelve Az új fejlesztésű NANOCOLOR VIS II és a NANOCOLOR UV / VIS II spektrofotométerek a laboratóriumi általános rutin munkavégzéshez szükséges valamennyi követelménynek teljes egészében megfelelnek. Biztosított ugyanakkor a NANOCOLOR hengerküvettás és négyszögküvettás tesztkészletekkel történő igen gyors sorozatmérés is a jól bevált vonalkód beolvasó rendszerrel, és lehetőség van sokféle színmérésre CIE megfelelőséggel, illetve valósidejű spektrumok felvételére is. A nefelometriás zavarosságmérés, valamint a fotometriás mérések közben történő zavarosságellenőrzés a NANOCOLOR fotométerek originális minőségbiztosítási újdonságai. A díjmentes MEBAK módszerek a söranalízis terén is sokrétű alkalmazást biztosítanak. Mérés MN felhasználásra kész hengerküvettás tesztkészletekkel Egyszerű, kényelmes kezelés Nagy mérési pontosság Megbízható eredmények Megfelelő tesztkészlet minden alkalmazásra Pásztázás (spektrum felvétele) Nagy felbontású szkennelés Analízis és spektrumok összehasonlítása Spektrumok és mérési adatok exportja Komplex analízisek egyszerűen Színmérés CIE konform színmérés és analízis Konvertálás színindex értékké és színkártyás megjelenítés Színkülönbség mérése minőségbiztosítási standarddal szemben Speciális gyártási folyamatok mérése, ellenőrzése Zavarosságmérés Zavarosságmérés EN ISO 7027 szerint Abszorbancia (180 o -ban átmenő fény) mérése NTU tartományban Nefelometriás (90 o -ban szórt fény) mérése 0, NTU tartományban Megfelelve a követelményeknek az eredmények tárolásával 4

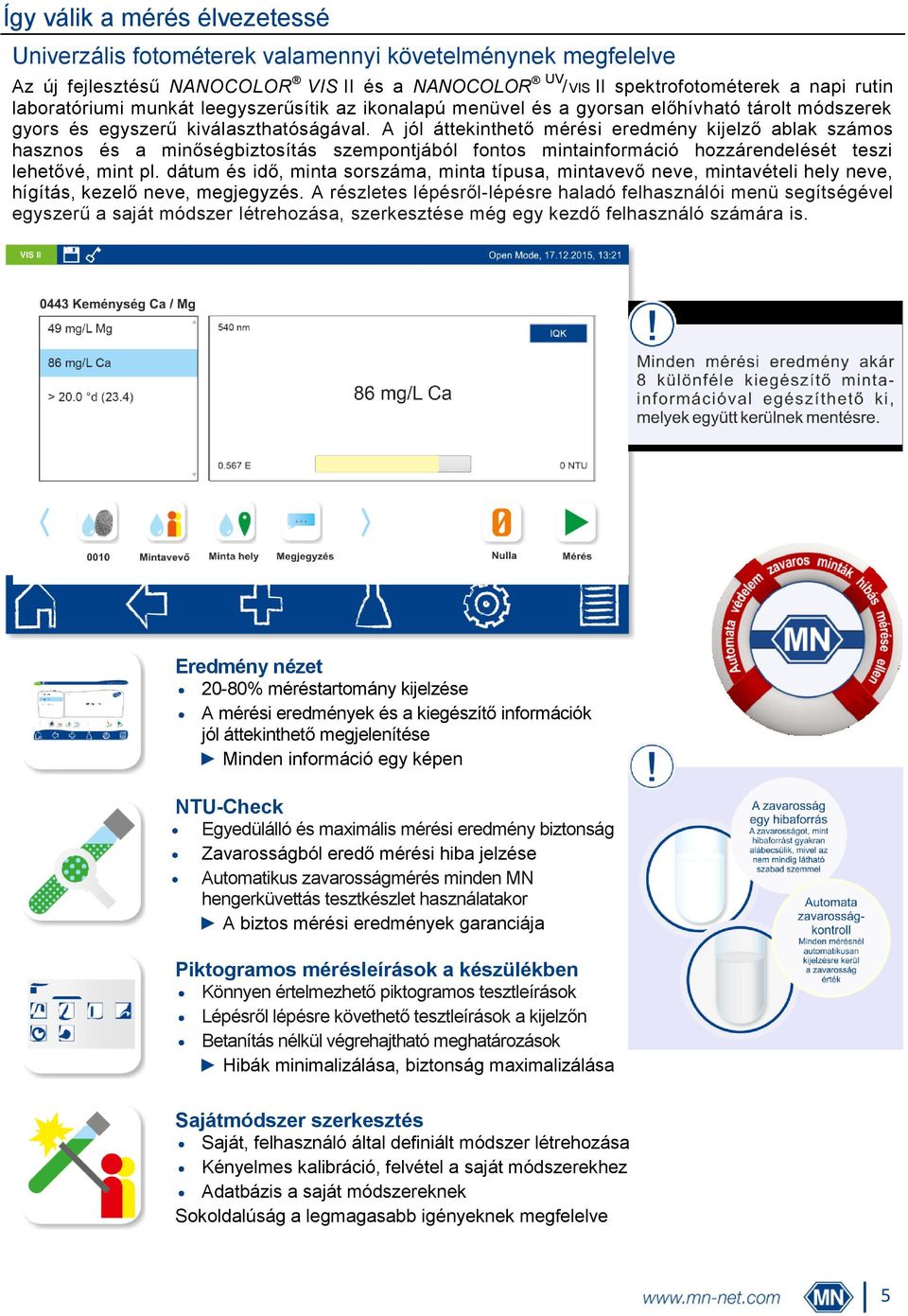

5 Így válik a mérés élvezetessé Univerzális fotométerek valamennyi követelménynek megfelelve Az új fejlesztésű NANOCOLOR VIS II és a NANOCOLOR UV / VIS II spektrofotométerek a napi rutin laboratóriumi munkát leegyszerűsítik az ikonalapú menüvel és a gyorsan előhívható tárolt módszerek gyors és egyszerű kiválaszthatóságával. A jól áttekinthető mérési eredmény kijelző ablak számos hasznos és a minőségbiztosítás szempontjából fontos mintainformáció hozzárendelését teszi lehetővé, mint pl. dátum és idő, minta sorszáma, minta típusa, mintavevő neve, mintavételi hely neve, hígítás, kezelő neve, megjegyzés. A részletes lépésről-lépésre haladó felhasználói menü segítségével egyszerű a saját módszer létrehozása, szerkesztése még egy kezdő felhasználó számára is. Eredmény nézet 20-80% méréstartomány kijelzése A mérési eredmények és a kiegészítő információk jól áttekinthető megjelenítése Minden információ egy képen NTU-Check Egyedülálló és maximális mérési eredmény biztonság Zavarosságból eredő mérési hiba jelzése Automatikus zavarosságmérés minden MN hengerküvettás tesztkészlet használatakor A biztos mérési eredmények garanciája Piktogramos mérésleírások a készülékben Könnyen értelmezhető piktogramos tesztleírások Lépésről lépésre követhető tesztleírások a kijelzőn Betanítás nélkül végrehajtható meghatározások Hibák minimalizálása, biztonság maximalizálása Sajátmódszer szerkesztés Saját, felhasználó által definiált módszer létrehozása Kényelmes kalibráció, felvétel a saját módszerekhez Adatbázis a saját módszereknek Sokoldalúság a legmagasabb igényeknek megfelelve 5

6 Meggyőző A következő audit könnyen fog menni A minőségbiztosítás fontos szerepet tölt be a MACHEREY-NAGEL cégnél. Éppen ezért az új spektrofotométereket szerteágazó minőségellenőrzési funkciókkal látták el. A beépített készülékellenőrző funkciók mellett a NANOCOLOR UV / VIS II és a NANOCOLOR VIS II fotométereknél előprogramozott, könnyen végrehajtható ellenőrző funkciók állnak rendelkezésre melyek hatékony és pontos minőségellenőrzést tesznek lehetővé (lámpa ellenőrzés, NANOCHECK, hullámhossz ellenőrzés, szórt fény ellenőrzés, jel ellenőrzés, standard mérés, többszörös mérés, hígítási sorozat, standard addíció, IQC kontroll). IQC IQC tárolása közvetlenül a fotométerben, grafikonnal Standard mérés, többszörös mérés, hígítási sor, standard addíció IQC memória az átlátható dokumentáláshoz Minőségellenőrzés könnyen végrehajthatóan Kezelők nyilvántartása GLP-konform adattárolás Teljeskörű adminisztráció jelszóval védve Egyénenkénti definíció az adott felhasználókhoz A követelmények teljesítése Készülék ellenőrző vizsgálat Készülékellenőrző funkciók a berendezésekbe integrálva Hullámhossz ellenőrzés (beépített holmium-oxid szűrővel) Fotométer pontosság ellenőrzés (NANOCHECK) Az ellenőrzések költségtakarékos kivitelezése 6

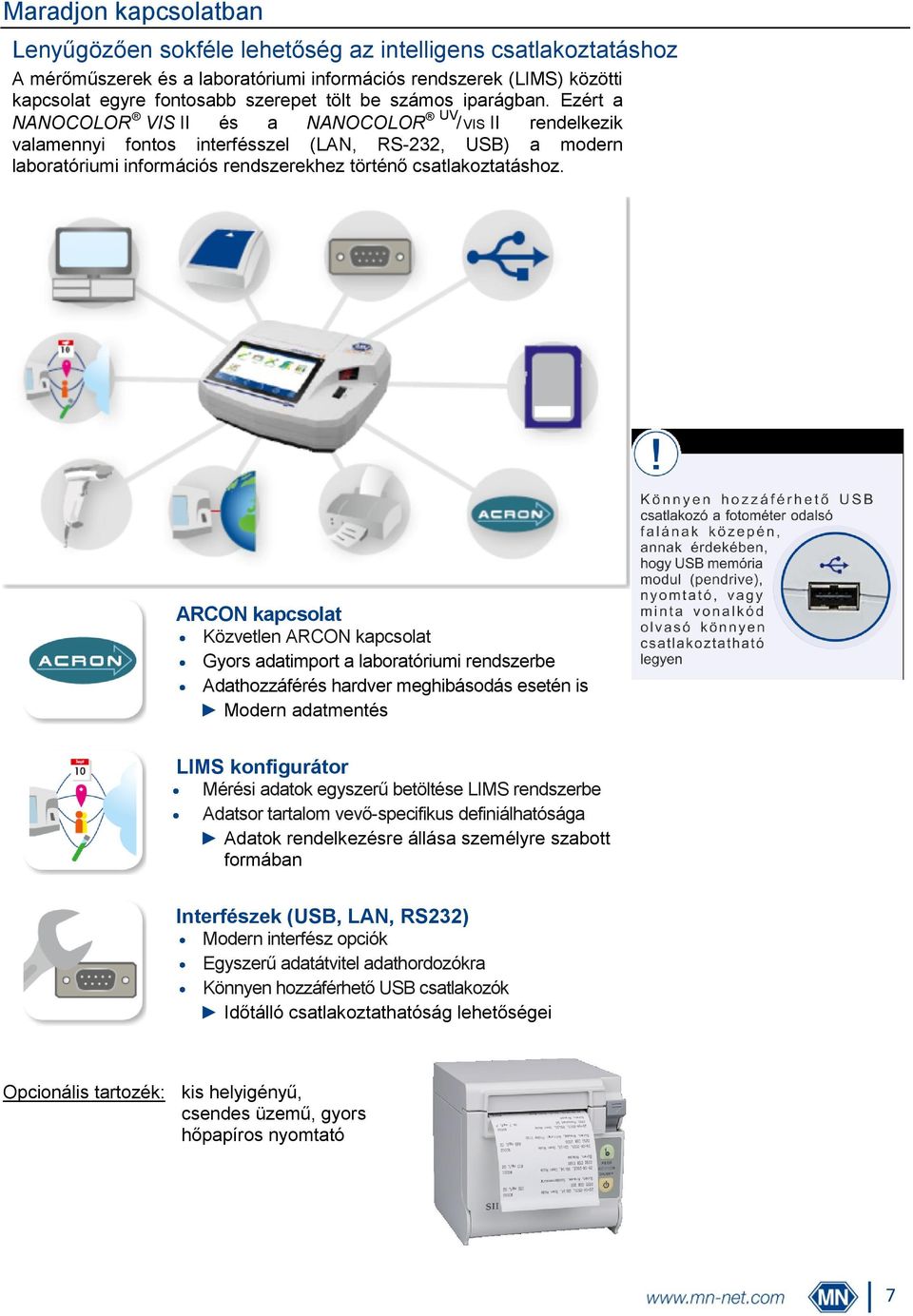

7 Maradjon kapcsolatban Lenyűgözően sokféle lehetőség az intelligens csatlakoztatáshoz A mérőműszerek és a laboratóriumi információs rendszerek (LIMS) közötti kapcsolat egyre fontosabb szerepet tölt be számos iparágban. Ezért a NANOCOLOR VIS II és a NANOCOLOR UV / VIS II rendelkezik valamennyi fontos interfésszel (LAN, RS-232, USB) a modern laboratóriumi információs rendszerekhez történő csatlakoztatáshoz. ARCON kapcsolat Közvetlen ARCON kapcsolat Gyors adatimport a laboratóriumi rendszerbe Adathozzáférés hardver meghibásodás esetén is Modern adatmentés LIMS konfigurátor Mérési adatok egyszerű betöltése LIMS rendszerbe Adatsor tartalom vevő-specifikus definiálhatósága Adatok rendelkezésre állása személyre szabott formában Interfészek (USB, LAN, RS232) Modern interfész opciók Egyszerű adatátvitel adathordozókra Könnyen hozzáférhető USB csatlakozók Időtálló csatlakoztathatóság lehetőségei Opcionális tartozék: kis helyigényű, csendes üzemű, gyors hőpapíros nyomtató 7

8 Műszaki adatok Típus Fényforrások Optikai rendszer NANOCOLOR UV/VIS II NANOCOLOR VIS II Spektrofotométer Referencia Detektor Technológiával (RDT) Halogén lámpa (látható tartományban) és deutérium lámpa (UV tartományban) Monokromátor Halogénlámpa Hullámhossz tartomány nm nm Hullámhossz pontosság Hullámhossz felbontás Hullámhossz kalibrálás Hullámhossz kiválasztás Szkennelési sebesség Spektrális sávszélesség ± 1 nm 0,1 nm Automatikus Automata, vonalkóddal és manuálisan 1 komplett spektrum felvétel 1 percen belül < 2 nm Fotometriai tartomány ± 3.0 E a nm tartományban ± 3.0 E a nm tartományban Fotometriai pontosság Fotometriai linearitás 0.005E: E-ig; 1% E-ig < 0.5 % 2 E-nél; 1 % > 2 E-nél Szórt fény < 0.05 % < 0.1 % Mérési módok Zavarosság mérés Küvetta tartó Adattároló Kijelző Kezelés Nyelvek Idegen fény Több mint 200 előprogramozott teszt módszer, 100 programozható felhasználói módszer lehetősége, extinkció, transzmisszió, faktor, kinetika, 2-pontos kalibráció, spektrum felvétel, nefelometriás zavarosság mérés Nefelometriás zavarosság mérés 860 nm-en, NTU Hengerküvetta 16 mm külső átmérővel, négyszögküvetták 2, 10, 20, 40, 50 mm 16 GB Micro SDHC kártya, 5000 mérési adatsor / spektrum tárolására, GLP konform 10,1 colos HD kijelző, LED háttérvilágított kapacitív érintőképernyő, tükröződés mentes üveg borítással (PCAP) Vonalkód technológia, ikonalapú menürendszer, érintő képernyő DE / EN / FR / ES / PT / PL / HU Idegen fényre érzéketlen, nyitott küvettanyílás Interfész LAN, 2 x USB (Host), 1 x USB (Function) és RS 232 Frissítés Üzemeltetési körülmények Tápellátás Internet / PC és USB pendrive C, max. 80 % relatív páratartalom (kondenzáció nélkül) V, ~50/60 Hz Méretel H / SZ / M 400 / 440 / 170 mm 360 / 400 / 110 mm Tömeg 6.5 kg 4,0 kg Garancia 2 év 2 év Rendelési információk: NANOCOLOR UV/VIS II spektrofotométer NANOCOLOR VIS II spektrofotométer Rend.sz.: M Rend.sz.: M Gyártó: Együtt szállított tartozékok: használati utasítás, hálózati kábel, USB kábel, kalibráló küvetta, érintőtoll, törlőkendő és certifikát. Rendelhető opciók: átfolyós küvetta mintafelszívó szivattyúval, mini hőpapíros nyomtató, kézi minta-vonalkód beolvasó, tartóbőrönd, tesztkészletek és standardok. 8
