1 HŐ- ÉS FÜSTELVEZETÉS Dr. Takács Lajos Gábor Okl. építészmérnök, egyetemi docens BME Épületszerkezettani Tanszék Szikra Csaba Okl. gépészmérnök, tudományos munkatárs BME Épületenergetikai és Épületgépészeti Tanszék

2 CÉLOK, ELMÉLETI ALAPOK, MÉRETEZÉSI MÓDSZEREK BME Építészmérnöki Kar Épületszerkezettani Tanszék

3 A HŐ- ÉS FÜSTELVEZETÉS ÉLETVÉDELMI CÉLJAI Füstelvezetés: életvédelem, a menekülés biztonsága Hőelvezetés: szerkezetvédelem, a hőterhelés csökkentése

4 PERM, SÁNTA LÓ KLUB TŰZESETE december 5. Tűzijátéktól gyulladt meg a nádszövet 150 halálos áldozat, 160 sérült

5 HOL SZÜKSÉGES A HŐ- ÉS FÜST MEGTERVEZETT ELVEZETÉSE? március 5-tól az 54/2014 (XI.05.) BM rendelettel kiadott OTSZ szabályozza Hő- és füstelvezetés füstmentesség!

6 HŐ- ÉS FÜSTELVEZETÉS HATÁSA A TÜZEK LEFOLYÁSÁRA A hő-és füstelvezető és légpótló rendszerek előnyei: Biztosítják a meneküléshez és a mentéshez a láthatóságot (helyiség alsó részében kialakul a füstmentes levegőréteg) A Tűzoltóság számára a felderítés elősegítése Az épületszerkezetekre jutó hőterhelés csökkentése, az ún. flashover jelenség késleltetése A kialakuló kürtőhatás megvezeti függőlegesen a hőt és füstöt, így az nem terül szét a helyiségben Az égés tökéletes, így fajlagosan kevesebb mérgező égéstermék keletkezik

7 HŐ- ÉS FÜSTELVEZETÉS TERVEZÉSI MÓDSZEREI Preszkriptív módszer (OTSZ+TvMI) 1600 m 2 füstszakasz-méretre optimalizálva, legfeljebb 15 m belmagasságig Mérnöki módszerek Zónamodellek (egy- vagy kétzónás) Cellamodellek (CFD) A mérnöki módszerek pontosabb méretezést tesznek lehetővé és figyelembe vehetők az aktív tűzvédelmi berendezések, különösen azok egymásra hatása

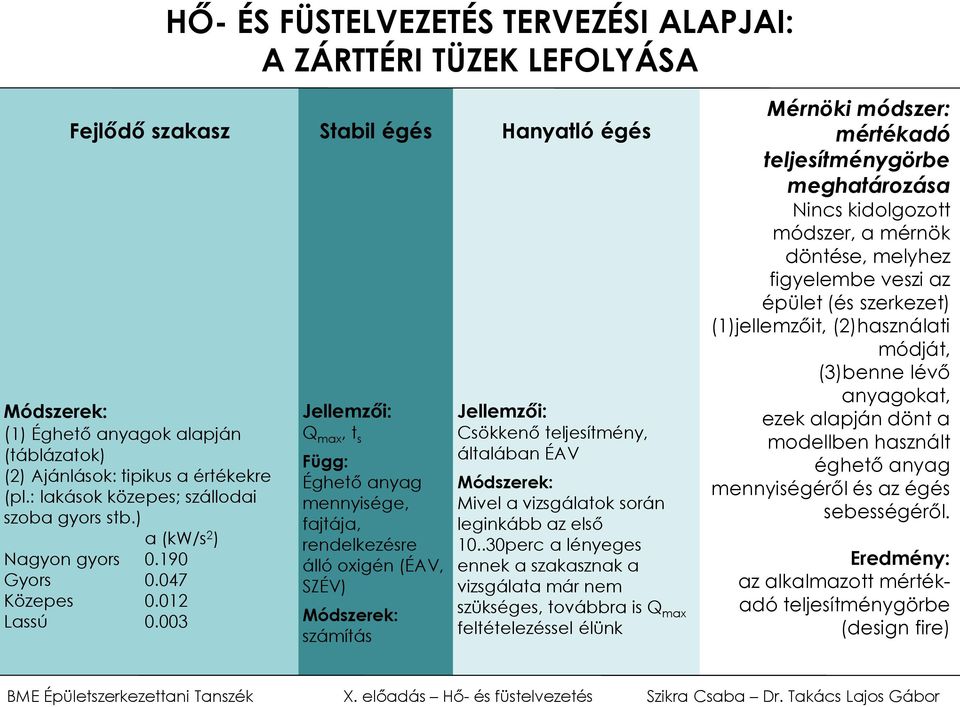

8 HŐ- ÉS FÜSTELVEZETÉS TERVEZÉSI ALAPJAI: A ZÁRTTÉRI TÜZEK LEFOLYÁSA Fejlődő szakasz Módszerek: (1) Éghető anyagok alapján (táblázatok) (2) Ajánlások: tipikus α értékekre (pl.: lakások közepes; szállodai szoba gyors stb.) α (kw/s 2 ) Nagyon gyors Gyors Közepes Lassú Stabil égés Jellemzői: Q max, t s Függ: Éghető anyag mennyisége, fajtája, rendelkezésre álló oxigén (ÉAV, SZÉV) Módszerek: számítás Hanyatló égés Jellemzői: Csökkenő teljesítmény, általában ÉAV Módszerek: Mivel a vizsgálatok során leginkább az első perc a lényeges ennek a szakasznak a vizsgálata már nem szükséges, továbbra is Q max feltételezéssel élünk Mérnöki módszer: mértékadó teljesítménygörbe meghatározása Nincs kidolgozott módszer, a mérnök döntése, melyhez figyelembe veszi az épület (és szerkezet) (1)jellemzőit, (2)használati módját, (3)benne lévő anyagokat, ezek alapján dönt a modellben használt éghető anyag mennyiségéről és az égés sebességéről. Eredmény: az alkalmazott mértékadó teljesítménygörbe (design fire)

9 TŰZMODELLEZÉS ELMÉLETI ALAPJAI: A VALÓSÁGOS CSÓVAMODELL Mérnöki módszer: Az ideális csóva egyenleteinek tapasztalati úton történő pontosítása Eredménye: A csóva valóságos jellemzői (feláramlás, sebesség, hőmérséklet, terülés) Alkalmazási példa: Hőérzékelők (sprinkler, hő-maximum stb.) viselkedése adott helyen A csóva útjában lévő szerkezetei elemek, csövek, villamos berendezések stb. vizsgálata Későbbi vizsgálatok bemenő adata, a feláramlás tömege

10 TŰZMODELLEZÉS ELMÉLETI ALAPJAI: ZÓNAMODELLEK Mérnöki módszer Hő- és füstelvezetés méretezési feladat (1) Adott a füstmentes levegőréteg magassága (tervezési követelmény pl.: 2,5m a padlószinttől), keressük a szükséges nyílásméretet (2) Adott nyílásméretek esetén keressük a füstmentes réteg magasságát

11 CELLAMODELLEK 3D-s modellek: épületszerkezet és annak hőtani tulajdonságai, Tűz, ismert hőfejlődéssel (W/m 2 ), Tűzgörbék modellezése, Gravitációs és gépi szellőzés (hő és füstelvezetés), Füstterjedés, Sugárzással szétterjedő hő és tűz, Pirolízis modellek, Eltűnő éghető anyagok, Lebegő és hulló részecskék a levegőben: o Füst o Vízcsepp o Éghető cseppek, Aktív eszközök a tűzben o Oltóberendezések o Tűzjelző berendezések Oltás, lángelfojtás Eszközök vezérlése o Kapuk, füstelvezetők, o Vezérlések (bármit)

12 CFD SZIMULÁCIÓHOZ SZÜKSÉGES PARAMÉTEREK Épületszerkezet (anyagok hőtani tulajdonságaival), Geometria, Technológia, tárolt anyagok (kubus, összetétel), Passzív tűzvédelmi eszközök, Tűzjelző berendezés, Oltó berendezés, Tűzvédelmi terv, o Kiürítési idő, o Passzív védelmi, eszközök (hő- és füstelvezetés vezérlése), o Oltóberendezések vezérlései o Légtechnika vezérlései Mértékadó tűzteljesítménygörbe Vizsgálati idő

13 LEHETSÉGES EREDMÉNYEK A füst szétterjedése (100s,1200s )

14 LEHETSÉGES EREDMÉNYEK Hőmérsékletmező (600s, 2500s)

15 LEHETSÉGES EREDMÉNYEK Vízcseppek

16 CFD SZIMULÁCIÓ MINT TERVEZÉSI ESZKÖZ A látható úthossz 2m magas síkon, 1200s esetén, 6.0m, illetve 9.4m tárolási magasság esetén. A piros körvonal a 25m-es sugarú kört jelöli ez a meneküléshez szükséges láthatóság; a beavatkozáshoz szükséges feltétel 10 m látótávolság

17 CFD SZIMULÁCIÓ MINT TERVEZÉSI ESZKÖZ A CFD szimuláció képes egyedül arra, hogy az aktív tűzvédelmi berendezések (a tűzjelző rendszer, a hő- és füstelvezetés és a beépített oltóberendezés) interakcióit modellezze Tűzjelzést követően a riasztás és a hő- és füstelvezetés indulási késleltetése modellezése (300, 600, 240 s üzemtől függően) A tűzkeletkezési helyszín (érintett füstszakaszok) fölötti füstelvezetők nyitása a teljes tűzszakasz füstelvezetői helyett Felderítés szerepe láthatóság vizsgálata

18 HŐ- ÉS FÜSTELVEZETÉS: MÉRETEZÉSI MÓDSZEREK ÖSSZEHASONLÍTÁSA Előnyök Hátrányok Jellemző alkalmazás OTSZ + Hő- és füstelvezetés TvMI (preszkriptív módszer) Egyszerű méretezés Nem igényel különleges szoftvert és speciális ismereteket 1600 m 2 füstszakaszra optimalizálva Legfeljebb 15 m belmagasságig Kis- és közepes méretű csarnokoknál alkalmazzuk Zónamodellek Nem igényelnek különleges szoftvereket A preszkriptív módszereknél pontosabb eredményt adnak Bonyolultabb számítás Alapos mérnöki tudást igényelnek (a szakirodalom angol nyelvű) Egyszerű belső terű épületekre alkalmasak Nem alkalmasak az egyéb aktív tűzvédelmi berendezések működésének figyelembe vételére Ma már csak egyszerű épületeknél és a hő- és füstelvezetés elméleti alapjainak megértésére alkalmazzák őket (Magyarországon nem terjedtek el) Cellamodellek Tetszőleges épület modellezhető velük Alkalmasak az aktív tűzvédelmi berendezések működésének modellezésére Alapos mérnöki tudást igényelnek (a szakirodalom angol nyelvű) Speciális hardver- és szoftverigény, hosszú futási idő Előzőek miatt költségesek Nagyméretű, nagy belmagasságú vagy egyéb okokból különleges épületeknél alkalmazzuk Csak ez alkalmas az aktív tűzvédelmi rendszerek együttműködésének vizsgálatára

19 HŐ- ÉS FÜSTELVEZETÉS 1200 M 2 FÖLÖTTI HELYISÉGEKBEN BME Építészmérnöki Kar Épületszerkezettani Tanszék

20 HŐ- ÉS FÜSTELVEZETÉS MÉRETEZÉSE TÁBLÁZATOS MÓDSZERREL (TvMI SZERINT) H H max H minx h 2,0 2,5 h 2,0 2,5 H = számítási belmagasság=(h min +H max )/2 h = füstmentes (füstszegény) levegőréteg Mérnöki módszerek: (2,0 2,5 m a füstszegény levegőréteg magassága a kiürítési időtartamon belül)

21 TvMI SZERINTI MÉRETEZÉS FOLYAMATA 1. Számítási belmagasság meghatározása. 2. A füstkötényfalak belógásának rögzítése a méretezési feltételek figyelembe vételével (H számítási belmagasság füstszegény levegőréteg viszonyának meghatározása az adott lehetőségeken belül a füsttel telített levegőréteg legalább 1 m, de legfeljebb H/2). 3. A méretezési csoport meghatározása 4. Az adott füstszakaszok hatásos áteresztő felületeinek meghatározása. 5. A füstszakaszokba beépítendő kupolák számának és méretének meghatározása. 6. A csarnokba beépítendő kupolák számának összesítése. 7. Frisslevegő utánpótlás mértékének meghatározása a mértékadó füstszakasz alapján. 8. Ellenőrzés: Füstszakasz kialakítás megfelelő-e? Kupolák darabszáma kielégíti-e a füstszakaszonkénti minimális mennyiségi előírást? Kupola darabszámának és hatásos áteresztő felületének szorzata kielégíti-e a füstszakasz hatásos áteresztő felület igényét? Kupolák közötti minimális/maximális védőtávolság megtartásával elhelyezhetőek-e a tetőn?

22 MÉRETEZÉS 3. LÉPÉS - A RENDELTETÉS BESOROLÁSA 1. táblázat 1/A. táblázat A létesítmény megnevezése Méretezési csoport A létesítmény megnevezése Méretezési csoport Acetilénlefejtő 1 Ácsüzem 3 Asztalosüzem 3 Akkumulátorgyár 3 Alumíniumgyártás 1 Alumíniumtermék-gyártás 2 Ammóniákgyártás 1 Ásványolajtermék-gyártás 4 Bádogos üzem 1 Betonelemgyár 1 Bitumenfeldolgozás 4 Bőrárugyár 3 Bútorgyár, fa 3 Bútorgyár, fém 2 Celluloidgyártás 4 Cementgyár 1 Cérnázó 2 Koncert termek, konferencia termek, gyűléstermek, egyesületi termek, kultúrtermek, vetítőtermek, színháztermek elszigetelhető színpaddal Oktatási intézmények 2 Vallási intézmények 2 Egészségügyi intézmények 2 Hivatalok, bankok, irodák 2 Fedett sport létesítmények 2 Színháztermek teremben lévő színpaddal, díszletekkel Bál vagy tánctermek 2 Üzletek, bevásárlóközpontok és hipermarketjeik Könyvtárak, dokumentációs központok és levéltárak

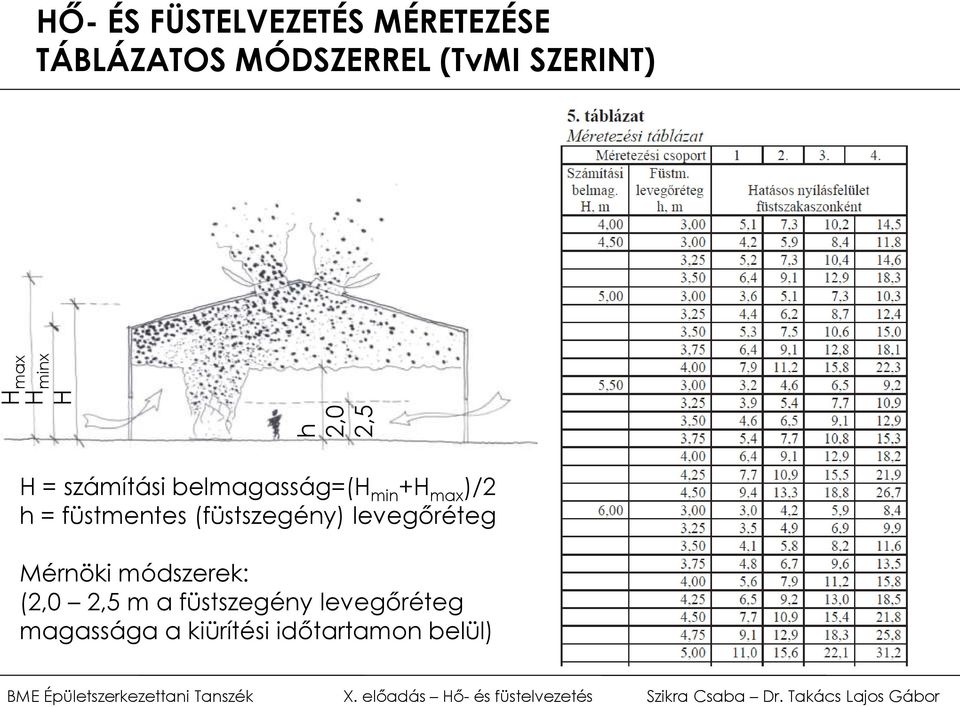

23 HŐ- ÉS FÜSTELVEZETÉS MÉRETEZÉSE TÁBLÁZATOS MÓDSZERREL (TvMI SZERINT) H H max H minx h 2,0 2,5 h 2,0 2,5 H = számítási belmagasság=(h min +H max )/2 h = füstmentes (füstszegény) levegőréteg Mérnöki módszerek: (2,0 2,5 m a füstszegény levegőréteg magassága a kiürítési időtartamon belül)

24 C v TÉNYEZŐ MEGHATÁROZÁSA OTSZ SZERINT

25 C v TÉNYEZŐ MEGHATÁROZÁSA - AKKREDITTÁLT LABORATÓRIUMBAN VIZSGÁLATTAL

26 HŐ- ÉS FÜSTELVEZETŐKRE VONATKOZÓ KÖVETELMÉNYEK Nyitási mód Ami az OTSZ-ben benne van automata + kézi - tűzjelző esetén Német és francia követelmények automata + kézi; csak kézi - egyéb esetben csak kézi Működési mód (csak implicit módon van az OTSZ-ben) A típus: csak nyit; B típus: nyit/zár a tűzoltásvezetőnek legyen lehetősége a hő és füst elleni védelem eszközeinek hatékony használatára, a füst- és tűzterjedés befolyásolására A típus: csak nyit; B típus: nyit/zár Hatásos áteresztő felület cv= laborvizsgálati érték cv= melléklet szerint számított cv= laborvizsgálati érték cv= 0,5

27 HŐ- ÉS FÜSTELVEZETŐKRE VONATKOZÓ KÖVETELMÉNYEK Megbízhatóság Ami az OTSZ-ben benne van szellőztető: Re= füstelvezető: Re=1.000; 300 Német és francia követelmények szellőztető funkció: Re= füstelvezető funkció: Re=300 Hóterhelés SL 250 Pa SL 250 Pa SL 500 Pa Oldalszél 10 m/s 10 m/s Alacsony hőm. történő nyitás T (0 ), technológiai hőmérséklet T (0 ) Statikus ellenállás nem szerepel WL Pa Szélterelők vibrációja > 10 Hz > 10 Hz Hővel szemb. ell. nem szerepel B 300 C Tűzvédelmi osztály D E

28 TERMÉSZETES HŐ- ÉS FÜSTELVEZETŐK OSZTÁLYOZÁSA 1.1. Működési elv alapján: természetes, mechanikus 1.2. Beépítési hely alapján: Tető füstelvezető: kupola pontszerű ill. sáv-felülvilágítóba épített zsalus ill. nyílószárnyas új épület szerkezete ill. felújító szerkezet rejtett vagy látható működtető szerkezet

29 TERMÉSZETES HŐ- ÉS FÜSTELVEZETŐK OSZTÁLYOZÁSA 1.2. Beépítési hely alapján: Homlokzati füstelvezető zsalus ill. nyílószárnyas látható ill. rejtett működtető rendszerű

30 TERMÉSZETES HŐ- ÉS FÜSTELVEZETŐ Nyílószárny Nyitószerkezet Lábazat Szélterelő (opció)

31 SÁVOS FELÜLVILÁGÍTÓBA INTEGRÁLT HŐ-ÉS FÜSTELVEZETŐ Sajátosságok: Fix mezők és nyílószárnyak váltják egymást, nem lehet nyílószárnyakat közvetlenül egymás mellé sorolni (de a fix mezők méretét lehet minimalizálni A szélterelők még kevésbé esztétikusak, mint egyébként

32 KÉTSZÁRNYÚ TERMÉSZETES HŐ- ÉS FÜSTELVEZETŐ

33 KÉTSZÁRNYÚ TERMÉSZETES HŐ- ÉS FÜSTELVEZETŐ

34 KÉTSZÁRNYÚ ÉS ZSALUS TERMÉSZETES HŐ- ÉS FÜSTELVEZETŐ ESŐVÉDETT NAPI SZELLŐZŐVEL Esővédett napi szellőzővel kiegészített kétszárnyú (balra) és zsalus (fent) természetes hő- és füstelvezető

35 ÜVEGLAMELLÁS FÜSTELVEZETŐ ÉS LÉGPÓTLÓ

36 ÜVEGLAMELLÁS FÜSTELVEZETŐ ÉS LÉGPÓTLÓ

37 HŐ- ÉS FÜSTELVEZETŐK KATEGORIZÁLÁSA A NYITÓSZERKEZET ALAPJÁN Nyitószerkezet Kézi nyitás Kézi távnyitás Automata távnyitás Önműködő nyitás Mechanikus csörlő elektromos vagy pneumatikus elektromos központi tűzjelző vagy saját rendszerelem jelzésére hőolvadó biztosíték Pneumatikus CO2-es szekrény elektromos vagy pneumatikus elektromos központi tűzjelző vagy saját rendszerelem jelzésére thermoautomata Elektromos vésznyitó nyomógomb elektromos elektromos központi tűzjelző vagy saját rendszerelem jelzésére hőolvadó biztosíték vagy thermoautomata

38 HŐ- ÉS FÜSTELVEZETŐK KATEGORIZÁLÁSA A MŰKÖDTETŐ SZERKEZET ALAPJÁN Működtető szerkezet Kézi nyitás Kézi távnyitás Automata távnyitás (Központi tűzjelző vagy saját rendszerelem jelzésére) Önműködő nyitás Nyitás/zárás talajszintről Gázrugós teleszkóp + elektromágneses zár elektromos elektromos elektromos Hőolvadó biztosíték Nyitás Gázrugós teleszkóp + munkahengeres zár pneumatikus elektromos/pneuma tikus elektromos Hőolvadó biztosíték Nyitás Gázrugós teleszkóp + csörlő mechanikus elektromos/pneuma tikus elektromos Hőolvadó biztosíték Nyitás/zárás Munkahenger pneumatikus elektromos/pneuma tikus elektromos Thermoautomata Nyitás/zárás Munkahenger + druckgáz-generátor elektromos elektromos elektromos Thermoautomata Nyitás Munkahenger + elektromágnes elektromos elektromos elektromos Thermoautomata Nyitás Elektromos motor elektromos elektromos elektromos Nyitás/zárás

39 TÁVMŰKÖDTETÉS SZERKEZETEI

40 TŰZTABLÓ A hő- és füstelvezető berendezések nyitott/zárt állapotát jelzi Hő- és füstelvezető manuális indítási, bekapcsolási lehetősége az oltásvezető számára Egyéb tűzvédelmi berendezések vezérlési lehetőségei Helye: a tűzoltósági beavatkozási központ

41 TŰZTABLÓ A hő- és füstelvezető berendezések nyitott/zárt állapotát jelzi Hő- és füstelvezető manuális indítási, bekapcsolási lehetősége az oltásvezető számára Egyéb tűzvédelmi berendezések vezérlési lehetőségei Helye: a tűzoltósági beavatkozási központ

42 FÜSTKÖTÉNYEK KIALAKÍTÁSA BME Építészmérnöki Kar Épületszerkezettani Tanszék

43 ELŐÍRÁSOK, KÖVETELMÉNYEK OTSZ 93.. (5) A közlekedőnek nem minősülő helyiségben a szomszédos füstszakaszokat egymástól mobil vagy stabil füstköténnyel kell elválasztani. A füstkötényt helyettesítheti tömör építményszerkezet, ha annak tűzvédelmi osztálya B vagy kedvezőbb és tűzállósági teljesítménye legalább E15.

44 ELŐÍRÁSOK, KÖVETELMÉNYEK EN :2005 Smoke and Heat Control Systems Part 1: Specification for smoke barriers 0.1. Smoke barriers in the fire operational position will provide smoke containment and channeling. Fajták: - SSB: Static Smoke Barriers - ASB: Active Smoke Barriers Anyag szerinti osztályozás: Fém Üveg Tűzgátló építőlemez Üvegszövet (trapézlemez)

45 SZERKEZETI PÉLDÁK SZERELT SZERKEZET

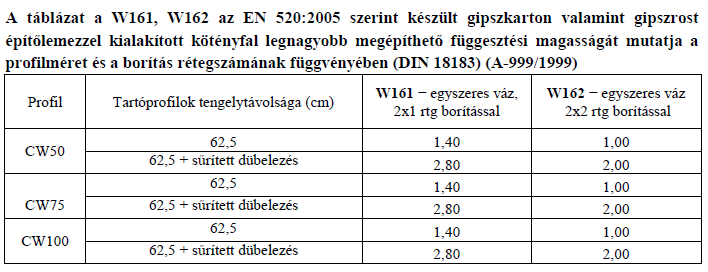

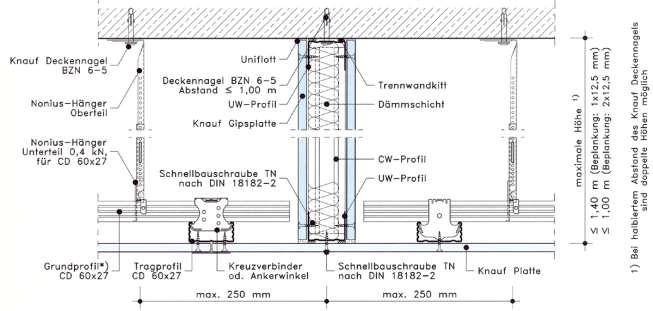

46 SZERKEZETI PÉLDÁK SZERELT SZERKEZET

47 SZERKEZETI PÉLDÁK - SZENDVICSPANEL

48 SZERKEZETI PÉLDÁK - SZENDVICSPANEL

49 SZERKEZETI PÉLDÁK ÜVEG FÜSTKÖTÉNY

50 SZERKEZETI PÉLDÁK ÜVEG FÜSTKÖTÉNY

51 FÜSTSZAKASZOLÁS MOBIL (AKTÍV) FÜSTKÖTÉNNYEL

52 MOBIL (AKTÍV) FÜSTKÖTÉNY ÁLMENNYEZETI TÉRBEN IS!

55 MOBIL (AKTÍV) FÜSTKÖTÉNY ÍVES KIVITELBEN

56 HŐ- ÉS FÜSTELVEZETÉS MENEKÜLÉSI ÚTVONALAKON BME Építészmérnöki Kar Épületszerkezettani Tanszék

57 HŐ- ÉS FÜST ELVEZETÉS FONTOSSÁGA KIÜRÍTÉSI ÚTVONALAKON Füsttel telített és füstmentes levegőréteg kialakulása nem méretezett gravitációs hő- és füstelvezetéssel menekülési útvonalon (Debrecen, Fényes udvar február 23.)

58 HŐ- ÉS FÜST ELVEZETÉSE MENEKÜLÉSI ÚTVONALAKON Cél: a menekülés, mentés védelme (kiürítés II. szakasza) Mérték: az alapterület 1 %-a, de legalább 0,3 m 2 hatásos nyílásfelület vagy: gépi elvezetésnél 25- szörös légcsere (légtérfogattól függ) Légpótlás: az elvezetéssel azonos mérték, de a menekülési irány felől kell biztosítani (légpótlás a lépcsőház közelében) Gépi berendezés: minden számított m 2 gravitációs hő- és füstelvezető felületre 2 m 3 /sec

59 HŐ- ÉS FÜST ELVEZETÉSE LÉPCSŐHÁZAKBAN Cél: a menekülés, mentés védelme Mérték: az alapterület 5 %-a, de legalább 1 m 2 hatásos nyílásfelület (ha függőleges, 50 %-al növelendő) Légpótlás: az elvezetéssel azonos mérték Gépi berendezés: minden számított m 2 gravitációs hő- és füstelvezető felületre 2 m 3 /sec Probléma: kürtőhatás (ahhoz, hogy a füst a legfelső ponton távozzon, telíti a lépcsőházat )

60 HŐ- ÉS FÜSTELVEZETŐ ABLAKOK Ablak + nyitómotor = hő- és füstelvezető? OTSZ 5.0 szerint nem Előfeszített rendszer tartómágnessel? Egyéb barkácsolt megoldások? Felül: orsós meghajtású ablaknyitó kiegészítő reteszeléssel, alul: láncos meghajtások Épületszerkezeti, kivitelezési problémák Egyéb teljesítményjellemzők romlása: légzárási, hőszigetelési, vízzárási problémák Szél be tudja nyomni a szárnyat - beázás Szél idején ha kinyit, nehéz visszacsukni (nem követelmény az MSZ EN szerint)

61 HŐ- ÉS FÜSTELVEZETŐ ABLAKOK Ablak + nyitómotor = hő- és füstelvezető? Előfeszített rendszer tartómágnessel? Egyéb barkácsolt megoldások? Épületszerkezeti, kivitelezési problémák Egyéb teljesítményjellemzők romlása: légzárási, hőszigetelési, vízzárási problémák Szél be tudja nyomni a szárnyat - beázás Szél idején ha kinyit, nehéz visszacsukni (nem követelmény az MSZ EN szerint)

62 LÉGPÓTLÓ NYÍLÁSZÁRÓ NYITÓSZERKEZETEI

63 HŐ- ÉS FÜSTELVEZETÉS TEREPSZINT ALATTI HELYISÉGEKBEN BME Építészmérnöki Kar Épületszerkezettani Tanszék

64 HŐ- ÉS FÜST ELVEZETÉSE TEREPSZINT ALATTI HELYISÉGEKBEN Cél: a menekülés, mentés védelme a tartószerkezetek hőterhelésének csökkentése (a zárt terekben a hő és a füst akkumulálódik) Mérték: 1,00 % (korábban C tűzveszélyességi osztályban 0,5 %, majd 3 % végül 1 %), Légpótlás: az elvezetéssel azonos mérték Gépi berendezés: minden számított m 2 gravitációs hő- és füstelvezető felületre 2 m 3 /sec

65 HŐ- ÉS FÜSTELVEZETÉS SUGÁRVENTILÁTOROKKAL Építészeti javaslatok: Alul sík födém (alulbordás is lehet korlátozott lelógással), A1 - A2 tűzvédelmi osztályú hőszigetelés a pincefödémen

66 HŐ- ÉS FÜSTELVEZETŐ LÉGTECHNIKAI VEZETÉKEK ANYAGAI, SZERKEZETEI Csak bevizsgált termékek lehetnek! (400 C, 90 perc) Vízszintes szerkezetek: Horganyzott acélszerkezet kiegészítő védelemmel (pl kg/m 3 kőzetgyapot) Tűzgátló építőlemezek Gipszrostlemez segédvázon vagy önállóan Kalciumszilikát építőlemezek önállóan Függőleges szerkezetek: Fentieken kívül épített aknák (vb, tégla, gázbeton utóbbiak belső hézagolással) Füstcsappantyúk (E 90) Füstcsappantyú (kötődoboz szerelés alatt!)

67 PÉLDÁK BME Építészmérnöki Kar Épületszerkezettani Tanszék

68 SOCIÉTÉ GÉNÉRALE PÁRIZS

69 LOUIS VUITTON - GYÁR

70 ÜVEGTETŐ

71 HŐ- ÉS FÜSTELVEZETÉS ÉS NAPENERGIA

72 CONSEIL GÉNÉRAL - KORZIKA

73 ESC PARIS

74 BEVÁSÁRLÓKÖZPONT ÁTRIUMA- SPANYOLORSZÁG

75 GIMNÁZIUM - NOGENT LE ROTROU

76 BELÜLRŐL KÍVÜLRŐL

77 TGV PÁLYAUDVAR - RENNES

78 HŐ- ÉS FÜSTELVEZETÉS

79 ALACSONY HAJLÁSÚ CSARNOKTETŐN

80 SÁV-FELÜLVILÁGÍTÓBA BEÉPÍTVE

81 BEVÁSÁRLÓKÖZPONT HŐ- ÉS FÜSTELVEZETÉS

82 CERTICIEL, EXUBAIE ÉS DDV ADP ROISSY CHARLES DE GAULLE

83 EXULAM - HANGSZIGETELT C.C. CARRE SENART

84 EXULUX C.C CARRE SENART

85 FORRÁSOK, SZAKIRODALOM MSZ EN :2005 Smoke and heat control systems - Part 1: Specification for smoke barriers MSZ EN : 2003: Smoke and heat control systems. Part 2: Specification for natural smoke and heat exhaust ventilators MSZ EN :2003: Smoke and heat control systems. Part 3: Specification for powered smoke and heat exhaust ventilators CEN TR /2009: Smoke and heat control systems - Part 4: Installed SHEVS systems for smoke and heat ventilation MSZ EN :2005 Smoke and heat control systems. Part 6: Specification for pressure differential systems. Kits MSZ EN :2011 Smoke and heat control systems. Part 7: Smoke duct sections MSZ EN :2011: Smoke and heat control systems. Part 8: Smoke control dampers MSZ EN :2006: Smoke and heat control systems. Part 10: Power supplies

86 FORRÁSOK, SZAKIRODALOM Investigation on Smoke Movement and Smoke Control for Atrium in Green and Sustainable Buildings. Liu Fang, Peter V. Nielsen, Henrik Brohus, ISSN X, DCE Technical Report No. 32, Aalborg University, Department of Civil Engineering Design principles for smoke ventilation in enclosed shopping centres. H P Morgan, J P Gardner, Fire Research Station Building Research Establishment Garston, Watford WD2 7JR
