1 EU-Solar Zrt. Kis teljesítményű szolár villamos erőművek telepítője, karbantartója 96 kontaktórás államilag engedélyezett képzés az SzPk /1 alapján nyilvántartásba-vételi szám: E /2017/B001 (EU-Solar Kereskedelmi és Szolgáltató Zártkörűen Működő Részvénytársaság) Felnőttképző intézmény nyilvántartásba-vételi szám: E /2017

2 Kiss Gábor Napelemek és napelemes rendszeregységek Napelemek telepítése Hálózatra visszatápláló rendszerek Napelem modulok kábelrendszerének összekapcsolása Csatlakozó elemek, gyűjtő és elosztó dobozok Csatlakozó elemek, vezérlő és kiegészítő egységek Anyag- és eszközismeret Mérő- és ellenőrző eszközök A telepítési folyamat lezárása, próbaüzem, a rendszer átadása

3 Az előadás áttekintő vázlata, amiről szó lesz Erőművek csoportosítása, rendszer felépítése, fő elemek Napelemes rendszerek fő alkotó elemeinek szerepe, fizikai elhelyezésük, telepítési tudnivalók HMKE rendszerek a VET szerint. Általános tudnivalók, szolgáltatói előírások Engedélyeztetés folyamata, minták dokumentumok bemutatása Kábelnyomvonal kialakítása, összekötő elemek ismertetése Gyűjtő/ összekötő és elosztó dobozok lehetséges kialakításai, szabványi előírások, védelmi készülékek OTSZ 5.0, Villamos TvMI napelemes rendszerekre vonatkozó része - Tűzeseti leválasztó típusai, elhelyezési előírások Szerelés során alkalmazott eszközökkel, szerelési anyagokkal szemben támasztott követelmények 10 Mérések szerepe, mérhető/vizsgálható paraméterek, mérő eszközök, kötelező és hasznos mérések Rendszer üzembe helyezése, megrendelő oktatása, kivitelezés utáni dokumentálás 3

4 Erőművek csoportosítása méret szerint VET:2007. évi LXXXVI. Törvény a villamos energiáról 50 MW felett: Erőmű 0-50 MW között: Kiserőmű (500 kva-es határ) Háztartási méretű kiserőmű: olyan, a kisfeszültségű hálózatra csatlakozó kiserőmű, melynek csatlakozási teljesítménye egy csatlakozási ponton nem haladja meg az 50 kva-t +1 kitétel 4

5 Erőművek csoportosítása típus szerint Szigetüzemű: Nem fogható párhuzamosan a hálózattal, a megtermelt villamos energiát tároljuk (akkumulátor) és azt átalakítva használjuk fel később. Hálózatra visszatápláló: Nincs helyi tárolás, a többletenergiát a hálózatra kitápláljuk, hálózati feszültség nélkül nem üzemelhet. String inverter: kisebb teljesítményű, 1-3 munkapontkereső áramkörrel ellátott Centrál inverter: nagyobb teljesítményű sok string fogadására alkalmas inverter Mikro inverter: minden panelen van egy önálló inverter AC fesz. jön le a panelról Teljesítményoptimalizáló: minden panelen van MPPT Hybrid: Fenti két rendszer kombinációja. Van helyi energiatárolás és kitáplálás is, hálózati feszültség kiesése esetén ellátja a fogyasztókat a tárolóból, ilyenkor leválik a hálózatról. 5

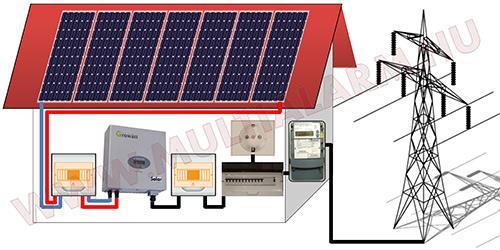

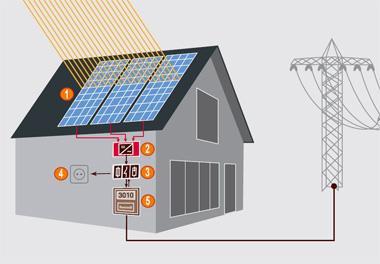

6 Napelemes rendszerek felépítése, fő elemei Tartószerkezet (előadás ) 1. Napelem panel (előadás ) Tűzeseti leválasztó (előadás 05.11) DC csatlakozó (Védelmi) doboz (előadás ) 2. Inverter (előadás ) AC csatlakozó doboz (előadás ) 3. Főelosztó 4. Belső hálózat 5. Villamos fogyasztásmérő (kétirányú) Monitoring rendszer (külön vagy az inverterrel megvalósítva) (előadás és 05.26) 6

7 Kapcsolási rajz Amennyiben új főelosztó kialakítása indokolt. A túláramvédelem nem hagyható el a csatlakozási ponton! 7

8 Kapcsolási rajz Amennyiben a szükséges védelmek nem férnek el a meglévő föelosztóban. A túláramvédelem nem hagyható el a csatlakozási ponton! 8

9 Napelemes rendszerek fő alkotóelemeinek szerepe, fizikai elhelyezésük, telepítési tudnivalók Tartószerkezet: Fizikai rögzítés (ferde tetőre, lapos tetőre, földre, stb..), Mechanikai tulajdonságok Anyagválasztá, Tájolás Dőlésszög Forgatós rendszerek Egyedi megoldások 9

10 Napelemes rendszerek fő alkotóelemeinek szerepe, fizikai elhelyezésük, telepítési tudnivalók Napelem panel: (04.27.) Napenergia - hasznosítás, DC energia Megbízható gyártó Megbízható forgalmazó (Garancia) Hozzáértő típusválasztás (helyi sajátosságok figyelembevétele) Villamos paraméterek ADATLAP Keressünk gyártó által kiadott eredeti adatlapot (mert a fordítás során lehetnek torzulások) Keressünk hibákat benne (hitelesség) Hasonlítsuk össze a panel hátlapján található adattáblával! Győződjünk meg, hogy valóban azt a terméket kapjuk-e! NE DŐLJÜNK BE A MARKETINGNEK!!! 10

11 Napelemes rendszerek fő alkotóelemeinek szerepe, fizikai elhelyezésük, telepítési tudnivalók Inverter I. : Engedélyezett inverterek listája Megbízható gyártó Megbízható forgalmazó (Garancia) Hozzáértő típusválasztás (helyi sajátosságok figyelembevétele) Villamos paraméterek ADATLAP Keressünk gyártó által kiadott adatlapot (fordítás során lehetnek torzulások)! Keressünk hibákat benne (hitelesség)! Győződjünk meg, hogy valóban azt a terméket kapjuk-e! NE DŐLJÜNK BE A MARKETINGNEK!!! 11

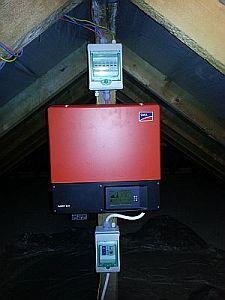

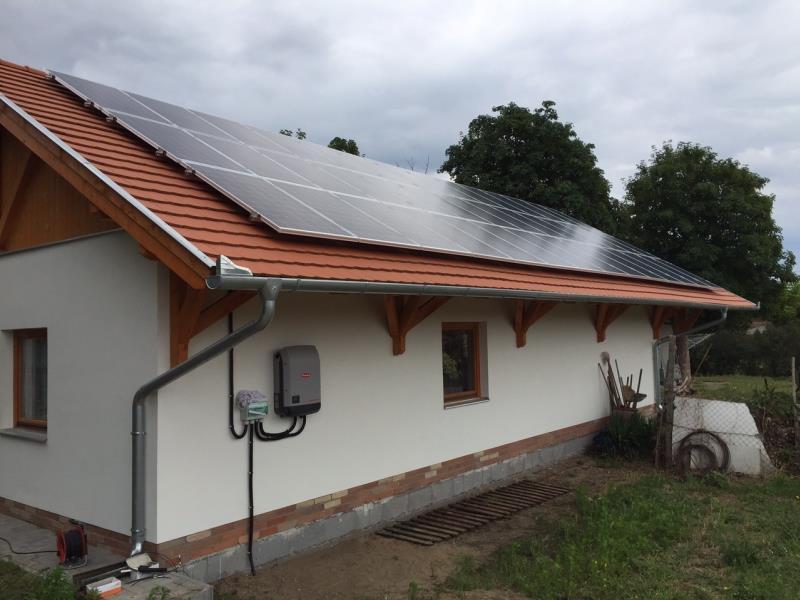

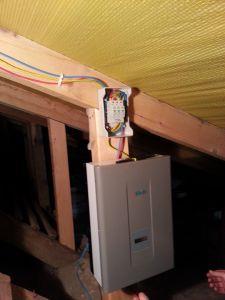

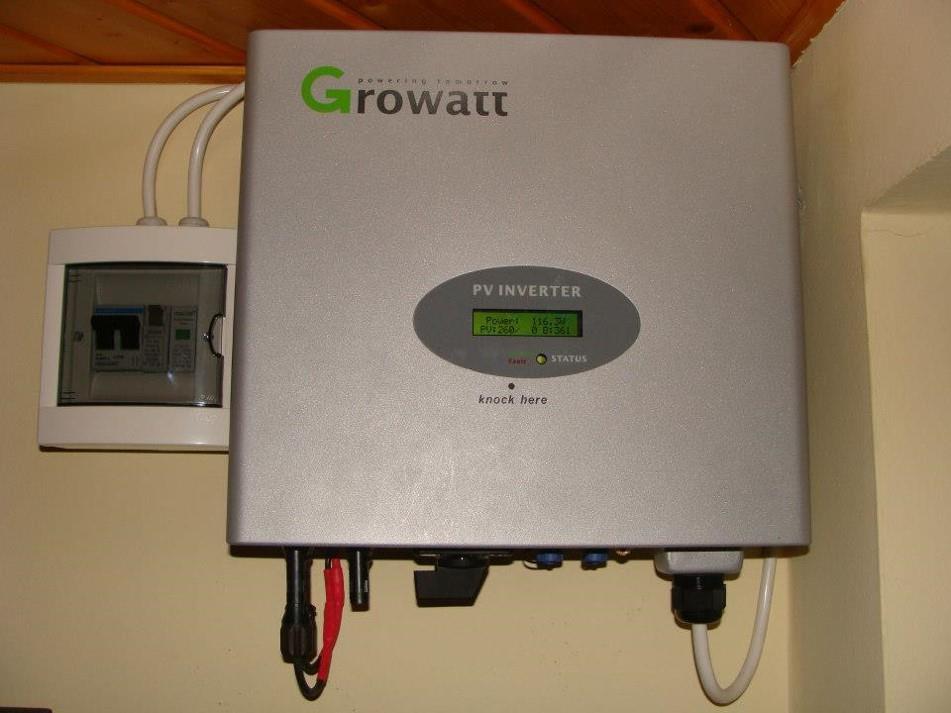

12 Inverterelhelyezési hibák I.: 12

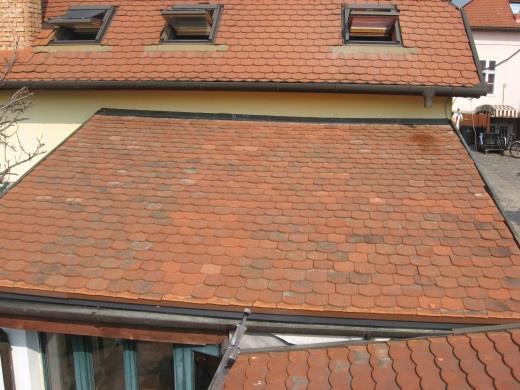

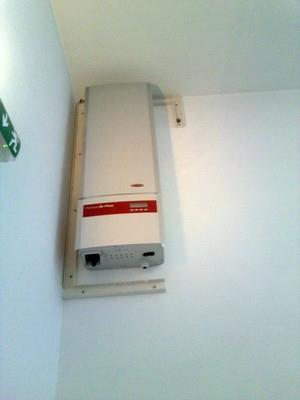

13 Inverterelhelyezési hibák II.: 13

14 Az inverter feladatai: DC / AC átalakítás Szinusz, Módosított szinusz, Trapéz, Négyszög Védelmi funkciók: o Nem kívánt szigetüzem elleni védelem o Polaritás védelem o Földzárlat védelem (szigetelés ellenállás vizsgálat) o Túláramvédelem o Túlfeszültség-védelem o Leválasztás o Frekvencia-figyelés o Feszültségfigyelés Távfelügyelet (Monitoring) 14

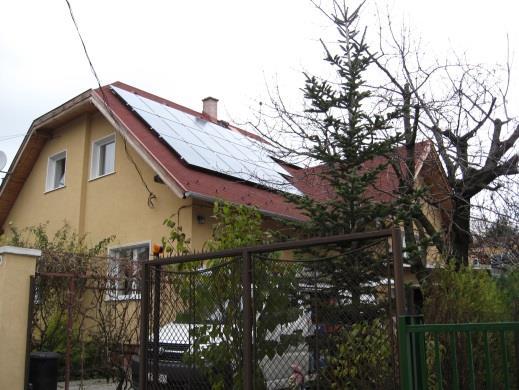

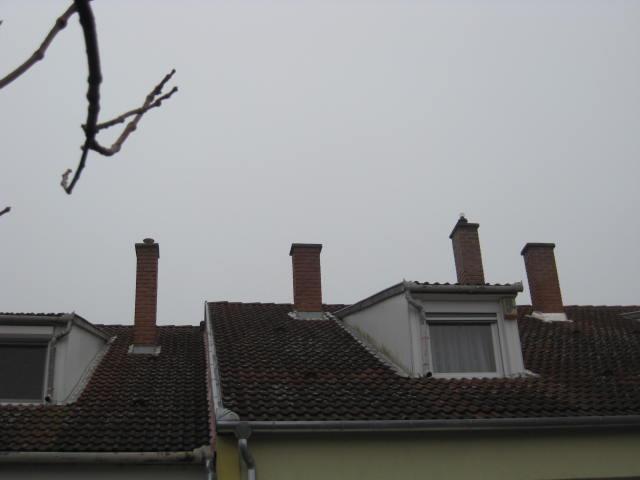

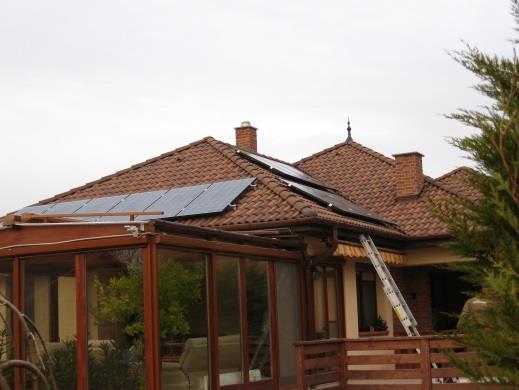

15 Példák 1 és 2 munkapontra 1 munkapont: Azonos tájolás és dőlésszög Szimmetrikus stringek 2 munkapont: Eltérő tájolás Eltérő dőlésszög Aszimmetrikus stringek 15

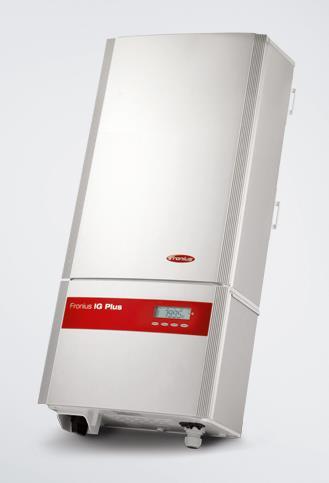

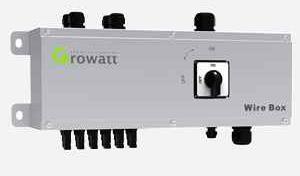

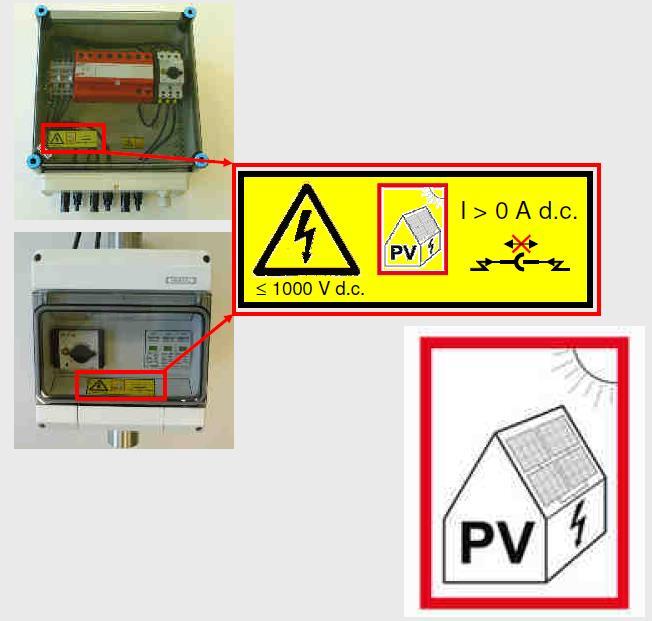

16 DC csatlakozódoboz String gyűjtő / összekötő Védelmi funkciók: Túláramvédelem Túlfeszültség-védelem Leválasztás Elhelyezése a beépített védelmi funkcióktól függ!! A PV-panel összekötődoboza, a PVgenerátor összekötődoboza és a kapcsoló- és vezérlő berendezések összeállítása feleljen meg az EN nek! (változás MSZ EN ) 16

17 AC csatlakozódoboz Inverter csatlakoztatása a hálózathoz, több inverter összefogása. Védelmi funkciók: Túláramvédelem Túlfeszültség-védelem Leválasztás Elhelyezése a beépített védelmi funkcióktól függ!! A PV-panel összekötődoboza, a PVgenerátor összekötődoboza és a kapcsoló- és vezérlő berendezések összeállítása feleljen meg az EN nek. (változás MSZ EN ) 17

18 AC és DC védelmi berendezések Nem csak összeszerelt elosztókkal lehet megvalósítani, hanem lehetnek ilyen célokra egyedi gyártmányok, akár AC és DC egyben, külön eszközként vagy az inverterbe integráltan. Más szabvány vonatkozik rá! 18

19 Rendszermonitoring Naprakész információ a pillanatnyi és a múltban történt működésről. Termelési adatok gyűjtése, tárolása Környezeti paraméterek gyűjtése, tárolása Rendszer paraméterek gyűjtése, tárolása Hibaüzenetek fogadása Frissítés, paraméterezés Több szinten, különféle megoldásokkal: Inverterbe integrált rendszer Külső rendszer 19

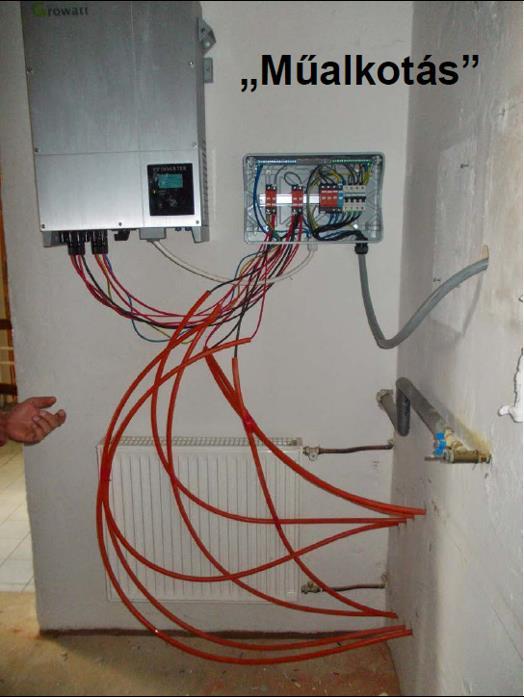

20 Elrettentő szerelési példák Esztétikailag... Nem megfelelő kábel/ vezetékvezetés Hiányzó jelölések, feliratok AC/DC fesz. nincs szétválasztva Elosztó kialakítása és szerelése nem megfelelő Nem megfelelő védelmek: AC oldalon 4 pólusú kismegszakító (nem felel meg a leválasztónak) DC oldali túlfeszültség-védelem nem Y kapcsolású (2 pólus)... 20

21 HMKE Nem építésiengedély-köteles tevékenység. Kivételek: Műemlékvédelem Különféle tájvédelmi besorolás Ha a tartószerkezet kialakítása indokolja (építészet) Elosztói engedélyes hatáskörébe utalva: VET Elosztói szabályzat (6/B melléklet) Nem mentesül egyéb törvényi szabályozások alól: Építési tevékenység Végzettséghez kötött Helyi építési szabályzat 21

22 Szolgáltatói előírások: Szigetüzemű rendszereknél bejelentési kötelezettség (fogyasztás csökkenés indoka) Hálózatra visszatápláló rendszereknél előzetes jóváhagyás szükséges! Egységes Elosztói szabályzat, eltérő végrehajtás (lásd melléklet!) Kötött forma (dokumentumok, formanyomtatványok) Törekvések az egységesítésre (színvonal emelése, egységes inverterlista) VET előírásai (max. 5 kva teljesítmény aszimmetria a fázisok között, 2,5 kva felett vizsgálhatják 1 v. 3 f, stb..) ELMŰ-ÉMÁSZ: EON: DÉMÁSZ: 22

23 Engedélyeztetés, szolgáltatói jóváhagyás Igénybejelentés (nincs igény, nincs ügy): Szerződött fél vagy meghatalmazottja által (szolgáltatói szerződés) Kötött formanyomtatvány (Elosztói engedélyes oldaláról) Egyszerűbb elutasítani mint hiányt pótoltatni (átfutási idő csökkentése) Ennek időpontja határozza meg a jogszabályi környezetet Beadása elektronikus úton vagy ügyfélirodán személyesen Mellékletek! Az igény a befogadását követően átkerül a műszaki területre, felvevőképesség vizsgálatra. Eltérő alaposság (VET szerint helyszínen) Eltérő előírások, elvárások (akár egy szolgáltatón belül is) Válasz a Műszaki Gazdasági Tájékoztató (MGT) vagy Előzetes tájékoztató 23

24 MGT (előzetes tájékoztató) Műszaki és pénzügyi elvárásokat tartalmaz! Van érvényességi ideje (90 nap) Mérőcsere esetleges díja (1x32 v. 3x16 A-ig ingyenes) Érvényességi időn belül aláírással elfogadva vissza kell juttatni (lehet a Csatlakozási dokumentáció részeként is) Műszakis kolléga alapossága és lelkiismerete szerint eltérő műszaki tartalom Csatlakozó fővezeték csere Szabványos mérőhely Létesítéskor elmaradt (nem iktatott) dokumentumok Egy címen, ha nem társasház mérőnként csatlakozó 24

25 Csatlakozási dokumentáció NEM KIVITELI TERV!!! Csak villamos szakember által készíthető (nem gépész, nem építész) Az EON-nál előszőr kivonat, a teljes dokumentációt kivitelezés után kérik A csatlakozási dokumentációt papír alapon kell leadni Eltérő mélységben kérik (rajz, feltüntetett adatok) ELMŰ-ÉMÁSZ microsite (gyorsabb ügyintézés, kötött forma) Egyelőre nincs lejárati idő Vannak kötelező tartalmi elemei Előlap Adatlapok Kapcsolási rajz MGT (előzetes tájékoztató) Termelői nyilatkozat Forgalmazói nyilatkozat Műszaki leírás Tulajdoni lap, térképszelvény Védelmi beállítások Elosztói engedélyes írásos jóváhagyása szükséges! 25

26 Készre jelentés Kötetlen forma (kivéve ELMŰ-ÉMÁSZ), (felelősen ki nyilatkozhat?) Szabályozás szerint mellékelni kell a felülvizsgálati jegyzőkönyvet Ez alapján történik a mérőcsere (átprogramozás) Digitális 2 regiszteres 2 irányú mérő kivétel ELMŰ-ÉMÁSZ, ott szerződések megkötése után EON kér kezelőablakot (Mérőhely szabványossági nyilatkozat) Mérőcsere után küldik a szerződéseket (ÜM, HH,HCS) Üzembe helyezés (szolgáltató nem nyúl hozzá) Ellenőrzik a Csatalakozási dokumentációban szereplő adatokat (Inverter típusa, fotó, csatlakozó vezeték, funkció próba) 26

27 Elszámolás: Éves szaldó elszámolás (nem a felszereléstől nézik, marad az elszámolási időszak) Kérhető havi elszámolás (EON), (3x80 A felett csak havi lehet) Meg kell adni a havi részszámla összegét (igénybejelentéskor vagy utána, bármikor módosítható) Többlettermelés esetén számla szükséges (kerülendő) 27

28 Kábelnyomvonal kialakítása, összekötő elemek ismertetése Kábelnyomvonalak kialakításánál törekedni kell a lehető legrövidebb és hurokmentes kialakításra! Fontos a színjelölés! DC és AC oldalon fontos a megfelelő kábel/vezeték kiválasztása! Minden esetben gondoskodni kell a mechanikai védelemről! Minden vezetéket/ kábelt el kell látni megfelelő felirattal! Ne spóroljunk a keresztmetszeten! Csak erre a célra gyártott csatlakozó eszközöket, elosztókat használjunk! 28

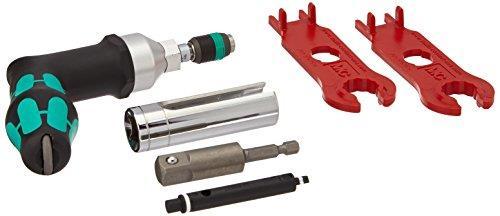

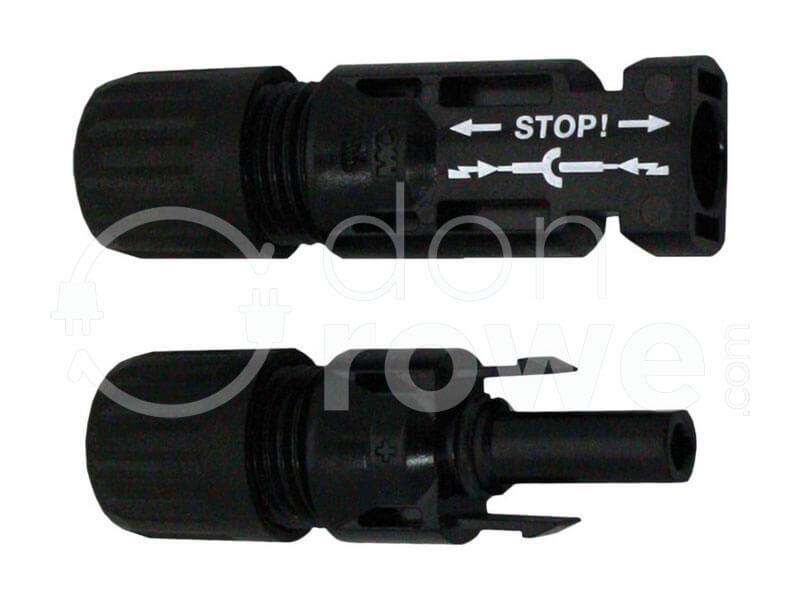

29 Napelemes rendszerek csatlakozói MC4: Csak a Munti-Contact csatlakozója hívható MC4-nek, nincs 100% kompatibilitás, Ne használjunk többféle csatlakozót (vegyes kötés: melegedés) 29

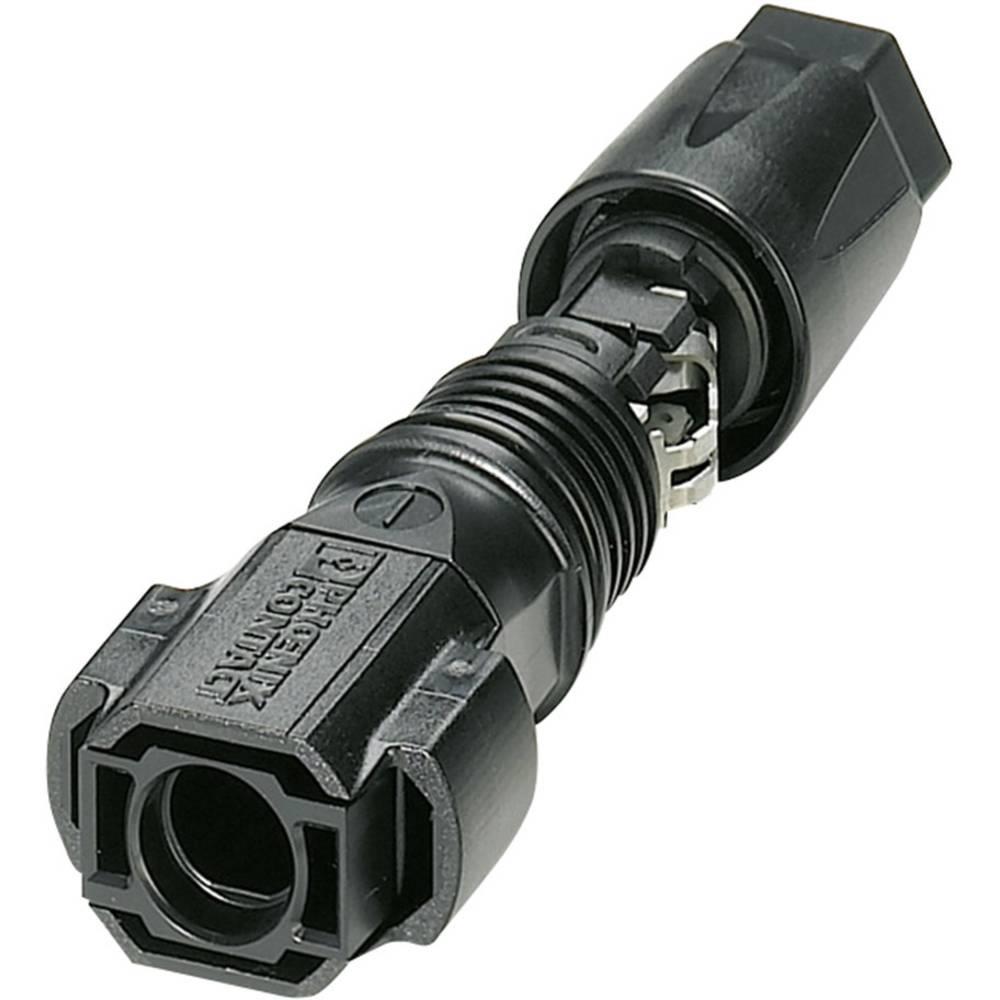

30 Weidmüller Phoenix Contact (Sun clix) 30

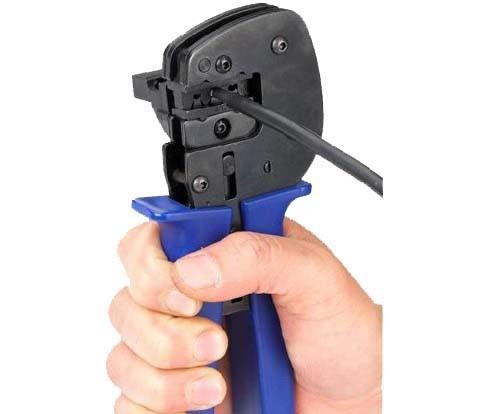

31 Solar csatlakozók szerelése Munti-Contact MC4 szerelési videó (1.sz. melléklet) Weidmüller PV csatlakozó videó (2. sz. melléklet) 31

32 Szabványi előírások, védelmi készülékek A létesítés szabványi háttere: Minden általános villamos létesítési és üzemeltetési szabvány ÉS MSZ HD MSZ HD szabvány: Épületek villamos berendezéseinek létesítése; Különleges berendezésekre vonatkozó követelmények; Napelemes energiaellátó rendszerek 32

33 Védelmek Túláramvédelem: AC oldal kismegszakító, nagyobb teljesítménynél késes biztosító v. megszakító DC oldal: MSZ HD Túlterhelésvédelem az egyenáramú oldalon PV-modulsor- és PV-panelkábelek/-vezetékek túlterhelésvédelmét el lehet hagyni, ha a kábelek vagy vezetékek megengedett árama bármely helyen legalább 1,25-szöröse az ISC STC értékének A PV-főkábel/-vezeték túlterhelésvédelmét el lehet hagyni, ha a megengedett áram legalább 1,25-szöröse a PV-generátor ISC STC értékének. MEGJEGYZÉS: A és a szakasz követelményei csak a kábelekre vagy vezetékekre vonatkoznak. A PV-modulok védelmére lásd még a gyártó utasításait is. Amennyiben indokolt, PV-jelű olvadóbetétet kell alkalmazni a pozitív és negatív ágban is! 33

34 Túlfeszültség-védelem (SPD): Védelmek Ha van villámvédelmi rendszer, akkor annak kötelező része (belső villámvédelem) Kivitelezői felelősség az anyagi károkra! AC oldalra szolgáltató előírja, hogy a napelemes rendszer által behozott túlfeszültség ellen védeni kell a hálózatot! Változás 2019-től: AC és DC oldalra T1+T2 kötelező lesz! Típusai: T1 (B) villámáram-levezetés esetén T2 (C) légköri vagy kapcsolásból eredő túlfeszültségek esetén T3 (D) finomvédelem DC oldalra: 500 V felett csak Y kapcsolás Megszakító képesség (MSZ EN ) 34

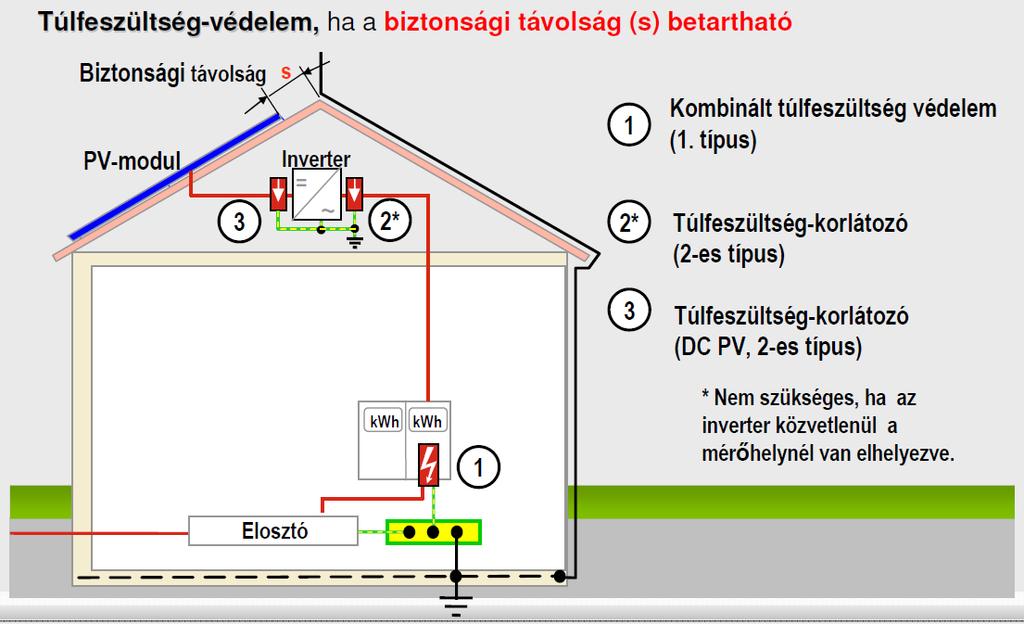

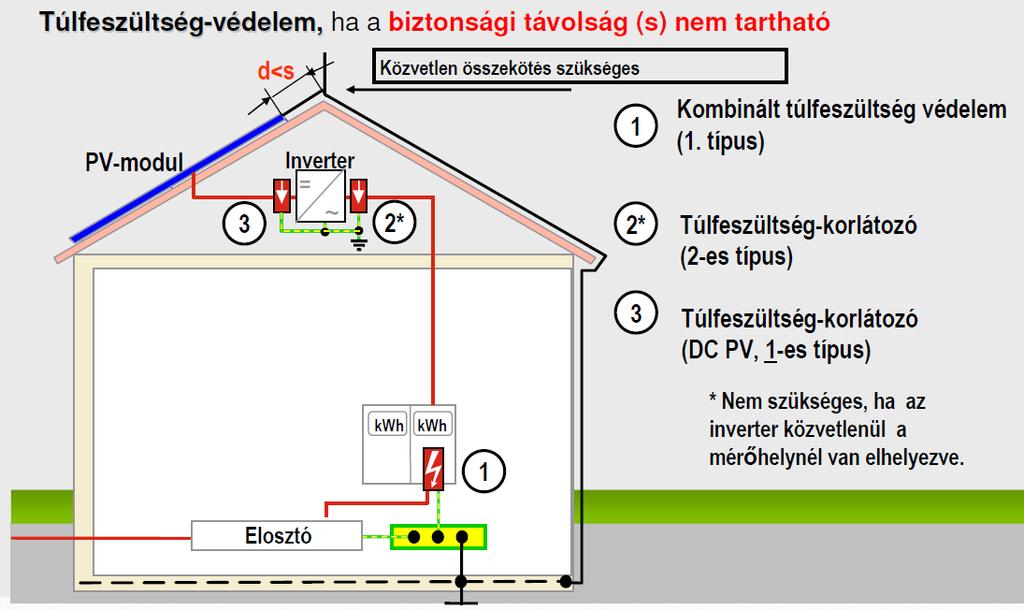

35 Túlfeszültség-védelmi rendszerek kialakítása 35

36 Túlfeszültség-védelmi rendszerek kialakítása 36

37 Védelmek Leválasztás: A PV-inverter karbantartásának biztosítására azt leválasztó eszközzel kell ellátni, mind az egyenáramú (DC), mind a váltakozó áramú (AC) oldalon. AC oldal: f+n (1f esetén 2 pólus 3 fázis esetén 4 pólus) DC oldal: A PV-inverter egyenáramú oldalára egy szakaszolókapcsolót kell beépíteni. A DC szakaszolókapcsoló az inverterbe is integrálható. 37

38 Védelmek Áram-védőkapcsoló (fi relé, ÁVK, RCD): Kötelező kiegészítő védelem! Napelemes rendszerek kötelező része: Ha a villamos berendezés olyan PV energiaellátó rendszert tartalmaz, amelynél a váltakozó áramú oldal és az egyenáramú oldal között nincs legalább egyszerű elválasztás, akkor a közvetett érintés elleni védelem céljából a táplálás önműködő megszakítására használt áramvédőkapcsoló az IEC módosítása szerinti B típusú legyen. Típusai: AC csak váltakozó áramra (leggyakoribb típus, transzformátor nélküli inverter esetén leold!) A váltakozó és pulzáló egyenáram (Kevesebb téves leoldás!) B A+ egyenáram 38

39 Védelmek Tűzeseti leválasztó OTSZ

40 A belügyminiszter 54/2014. (XII. 5.) BM rendelete az Országos Tűzvédelmi Szabályzatról 48. Napelemek Országos Tűzvédelmi Szabályzat (OTSZ) 87. (1) A napelem modulok közvetlen közelében, a DC oldalon villamos távműködtetésű és kézi lekapcsolási lehetőséget kell kialakítani. (2) A távkioldó egység kapcsolóját az építmény villamos tűzeseti főkapcsolója közvetlen közelében kell elhelyezni. (3) A kapcsoló felett napelem lekapcsolás feliratot kell elhelyezni. (4) Abban az esetben, ha az épület homlokzatán helyezik el a napelemet, az épületre vonatkozó homlokzati tűzterjedési határértéket kell teljesíteni. (5) Napelemes tetőfedés alkalmazása esetén a tetőfedésnek a héjalásokra vonatkozó tűzvédelmi követelményeket is teljesítenie kell. KÁOSZ!!!! 40

41 Tűzvédelmi műszaki irányelvek TvMI a részletes magyarázat, hogyan kell értelmezni az OTSZ előírásait, megoldásokat kínál Műszaki követelmények Jelölések Különböző megoldásokkal szembeni elvárások Műszaki javaslatok Tűzoltóság (OKF) elvárása a nagyobb biztonság: Oltás közben a tűzoltók védelme az áramütéstől Villamos ív hatására történő újragyulladás megakadályozása 41

42 TvMi előírásai Napelem modulok (az OTSZ előírásainak szempontjából): Az épületen telepített napelemes (PV) rendszer egyenáramú (DC) részének az egyenáramú (DC) kábelezés épület belső terébe történő belépési pontjáig terjedő elemeinek összessége; beleértve a napelem táblákat (a szabvány szerinti definíció értelmében PVmodulokat), az egyenáramú kábelezést, valamint az esetlegesen itt elhelyezett védelmi és kapcsolókészülékeket tartalmazó napelem csatlakozó dobozokat. 42

43 Tűzeseti lekapcsolás I Építmények/épületek tetején/oldalán elhelyezett napelem rendszerek AC- és DC oldali lekapcsolása Napelem rendszerek AC oldali tűzeseti lekapcsolása A napelemes rendszer AC-oldalán teljesül a jogszabály tűzeseti lekapcsolásra vonatkozó előírása, ha az inverter(ek) megfel(nek) a vonatkozó szabvány (MSZ EN 62116) követelményeknek A szigetüzemben működő PV-rendszer invertere(i) esetében az építmény tűzeseti lekapcsolásához az AC oldali lekapcsolásáról külön gondoskodni kell. 43

44 Tűzeseti lekapcsolás II Napelem rendszerek DC oldali tűzeseti lekapcsolása A vonatkozó szabvány (MSZ HD szabvány szakasza) értelmében A PV-szerkezeteket az egyenáramú oldalon feszültség alatt állónak kell tekinteni még akkor is, ha a rendszer le van kapcsolva a váltakozó áramú oldalról. Az ebből adódó kockázat csökkentése érdekében törekedni kell olyan rendszer kialakítására, melynél a DC hálózat-rész az épületen kívüli részekre korlátozódik. 44

45 DC oldali lekapcsolás I A DC oldali vezetékek lekapcsolására vonatkozó követelményének kielégítésére elfogadható műszaki megoldás az inverterbe épített DC oldali leválasztás, ha az adott DC kábel épületbe való belépési pontjától indult belső DC nyomvonal teljes hossza nem haladja meg az 5 métert és nem halad át egymás feletti/alatti egynél több szinten, idegen tulajdonon, bérleményen, tűzszakaszon. (1. ábra) 45

46 DC oldali lekapcsolás II Amennyiben pontban meghatározott bármely feltétel nem teljesül, a DC kábelszakaszon leválasztás elhelyezése szükséges. A DC leválasztás elhelyezése lehetséges az épületen kívüli és az épületen belüli kábelszakaszon. Abban az esetben, ha az épületen belül kerül elhelyezésre, úgy azt a lekapcsolandó DC kábel épületbe belépési pontjától a nyomvonal hosszán mért legfeljebb 5 m belül kell telepíteni. (2. ábra) Nem szükséges az épületen belüli DC kábelek lekapcsolhatóságát kialakítani, ha a lekapcsolás a pontban meghatározott módon a kültéren került elhelyezésre. 46

47 A DC-leválasztás az épületen kívül és a PVmodulok közelében (pl. a PV modulok tartószerkezetén elhelyezve) van elhelezve, ha a napelemes rendszer részét képező a PV-modulok által lefedett terület(ek) legközelebbi pontja és az épület belépési pontja vagy a kültéren elhelyezett inverter DC-csatlakozása közötti DC-kábelszakasz teljes hossza több mint 10 m. (3.ábra). Ebben az esetben a leválasztást úgy kell elhelyezni, hogy az a napelemes rendszer részét képező PV modulok által lefedett terület(ek) legközelebbi pontjától mérve, azokhoz a lehető legközelebb, de legfeljebb 10 méteren belülre kerüljön. Oldalfalon történő levezetés esetén a DC-leválasztás a napelemes rendszer részét képező PV-modulok közelében (pl. a PV-modulok tartószerkezetén elhelyezve) van elhelyezve. (3.ábra) DC oldali lekapcsolás III. 47

48 OTSZ - TvMi előírásai családi házak, kisebb ingatlanok Nincs tűzvédelmi főkapcsoló, tűzeseti lekapcsolásra az ingatlan főbiztosítója szolgál Hálózatra visszatápláló rendszereknél az AC oldali leválasztást az inverterek biztosítják Beltéren max. 5 m, kültéren vezetve max. 10 m lehet a feszültség alatti DC vezeték 48

49 OTSZ TvMi előírásai a gyakorlatban DC oldali leválasztás megoldásai A DC leválasztó készülék távlekapcsolásának módja: d) lakáscélú épületeknél elfogadható megoldás továbbá, ha az épület vagy épületrész központi hálózati engedélyes előírásai szerint kialakított elszámolási fogyasztásmérőhelynél kerül kialakításra a tűzeseti PV távlekapcsolási hely. e) AC oldali tűzeseti főkapcsoló lekapcsolásával a DC oldali tűzeseti főkapcsoló működése is külön készülék alkalmazása nélkül - megvalósuljon Leválasztó készülékek: Automatikus kapcsoló AC feszültséggel vezérelt Kézi be és automatikus ki kapcsoló Hátránya az áramszünet (nyugvó és munka áramú) 49

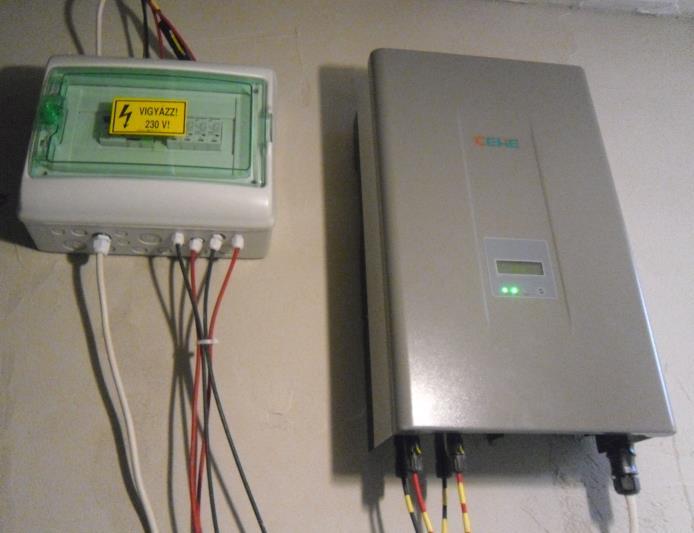

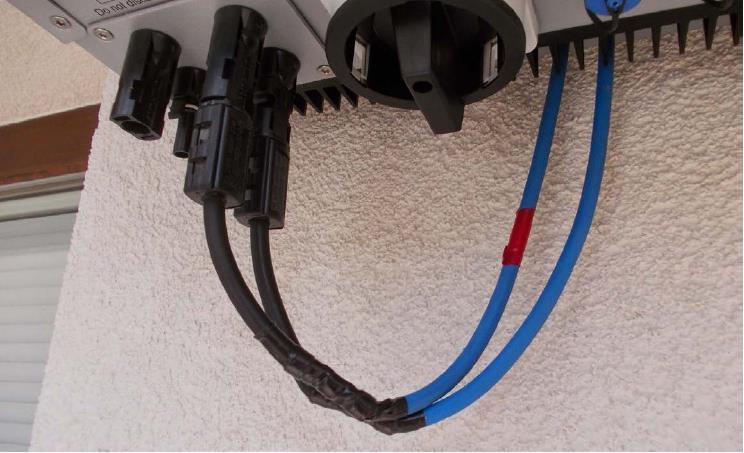

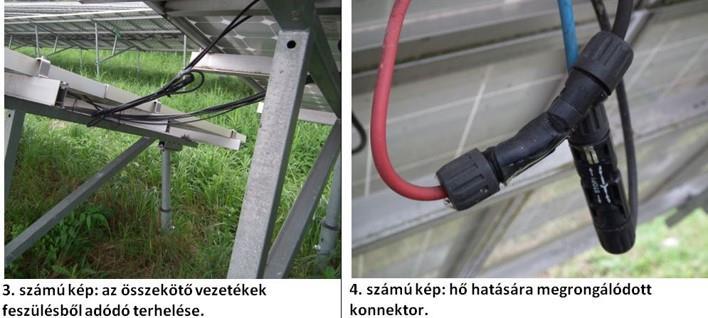

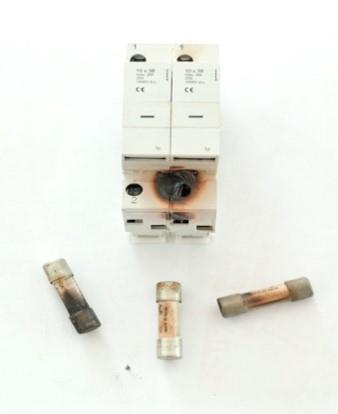

50 Szerelés során alkalmazott eszközökkel, szerelési anyagokkal szemben támasztott követelmények 50

51 Mérések célja: miért és milyen mérést, ellenőrzést kívánunk végezni Szerelés közbeni vizsgálatok Szerelői ellenőrzés Első ellenőrzés, jegyzőkönyv készítés Időszakos felülvizsgálat Hibakeresés Egyéb mérések 51

52 Szerelés közbeni vizsgálatok Általában tájékoztató jellegű mérések Fázis jelenlétének, fázisvezető meghatározása Polaritásvizsgálat Működésellenőrzés Megengedett kisebb pontatlanság a műszer részéről, mivel nem a pontos érték, hanem annak jelenléte, jellege a fontosabb. 52

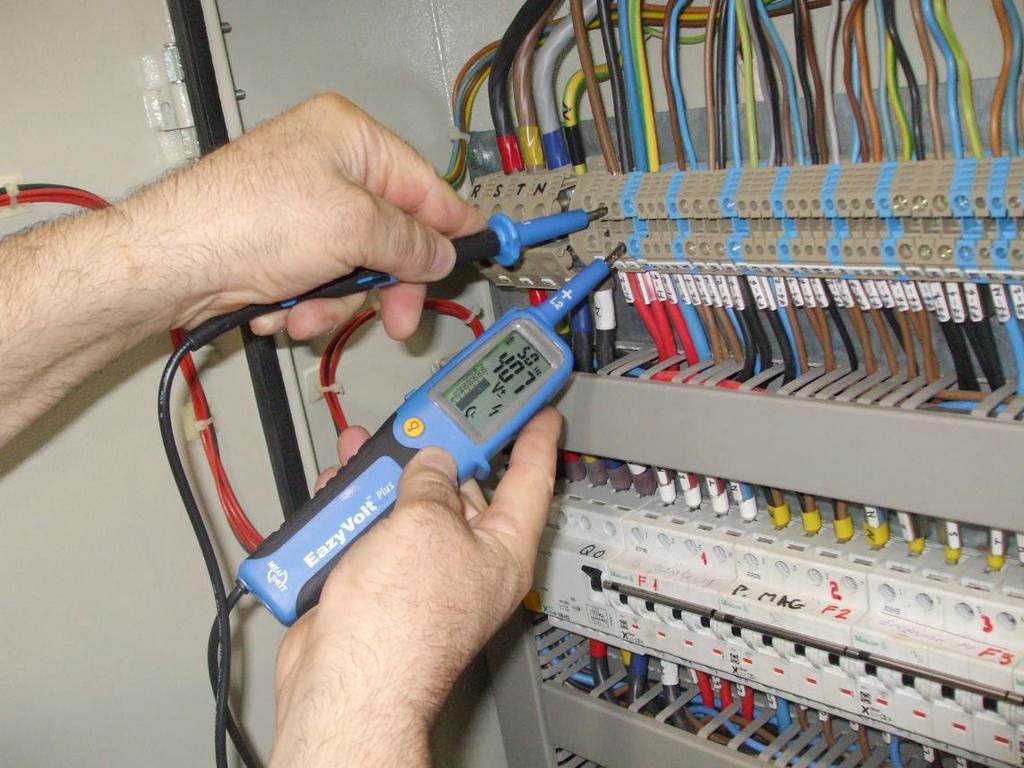

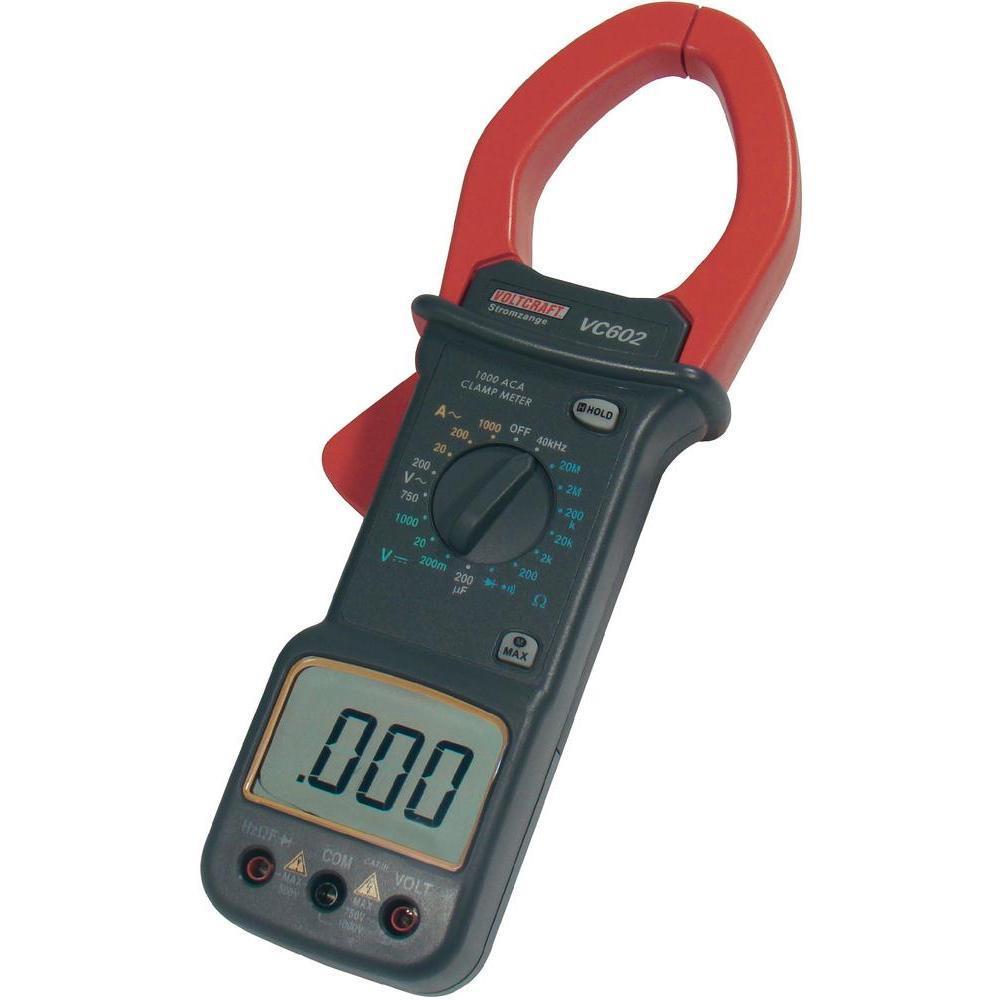

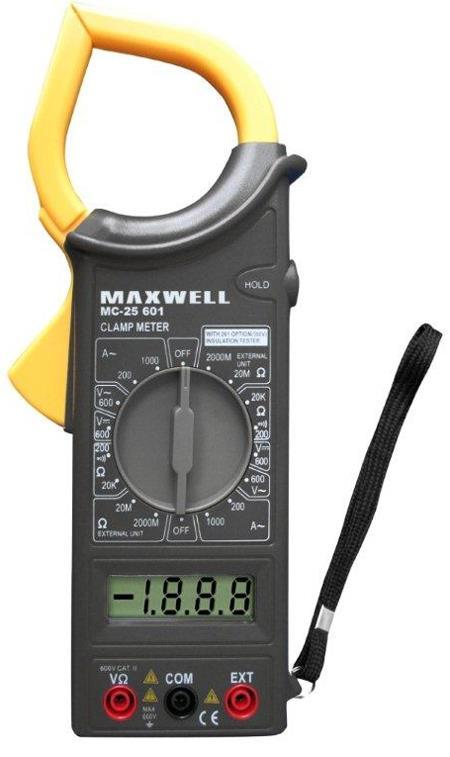

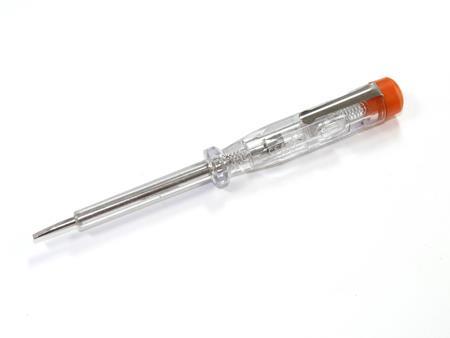

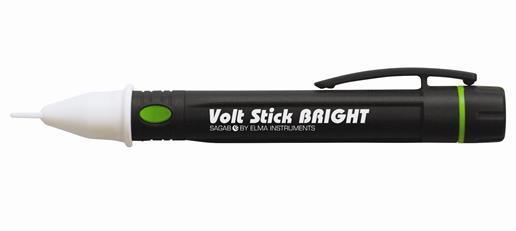

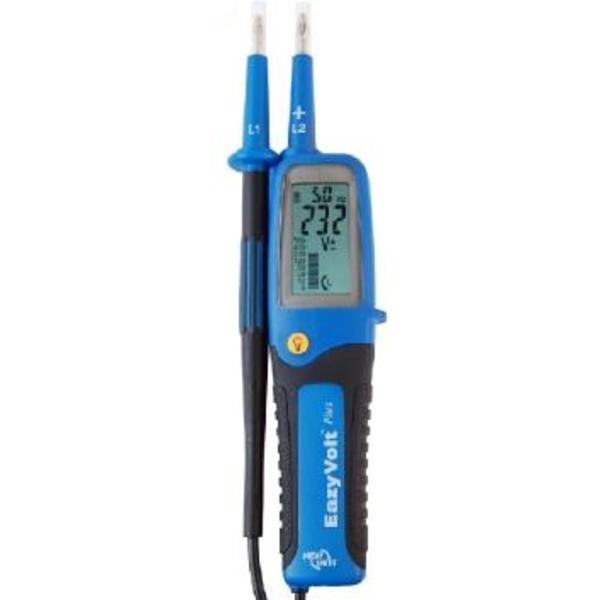

53 Szerelés közbeni vizsgálatok műszerei 53

54 Funkcióvizsgálatok Polaritás Működési vizsgálat Szerelői ellenőrzés Érintésvédelmi vizsgálatok (szükség szerint dokumentálás) Földelés mérése Nullázás ellenőrzése Védelmek működésének vizsgálata Védővezető-folytonosság 54

55 Ellenőrzési kötelezettség 10/2016. (IV. 5.) NGM rendelet a munkaeszközök és használatuk biztonsági és egészségügyi követelményeinek minimális szintjéről (pár gondolat): 19. (1) A kisfeszültségű erősáramú villamos berendezés (a továbbiakban: villamos berendezés) közvetett érintés elleni védelmének, valamint az érintésvédelmi berendezés megfelelőségének ellenőrző felülvizsgálatairól szerelői ellenőrzés, illetve szabványossági felülvizsgálat keretében kell gondoskodni. (2) Szerelői ellenőrzés elvégzése szükséges a villamos berendezés, illetve érintésvédelmi berendezés a) létesítése, bővítése, átalakítása és javítása után a szerelés befejező műveleteként; (3) Szabványossági felülvizsgálat elvégzése szükséges a) új villamos berendezés létesítésekor az üzemszerű használatbavétel előtt; b) a villamos berendezés bővítése, átalakítása és javítása alkalmával, a szerelői ellenőrzés elvégzése után; 55

56 MSZ HD Ellenőrzés A villamos berendezés üzemszerű használatba vétele előtt az MSZ HD szabvány szerint teljes körű felülvizsgálatot kell elvégezni, amelynek része az érintésvédelem szabványossági felülvizsgálata is, amelyről célszerű önálló, külön dokumentációt készíteni. Minősítés: teljes körűen megfelelő a berendezés üzembe helyezhető Ha az első érintésvédelmi vizsgálat hibákat tár fel, akkor a csak ideiglenes vagy munkaközi a minősítés, a berendezés nem vehető üzembe. 56

57 Az MSZ HD szabvány nem foglalkozik külön napelemes rendszerekkel Tartalmazza a napelemes rendszereken elvégzendő méréseket és az elvégzendő ellenőrzés lépéseit az egyenáramú oldalon. Tartalmaz továbbá függelékeket az MSZ HD es szabvány 6. részéhez. Átadási dokumentáció követelményei: Rendszerinformáció Kapcsolási rajz Adatlapok MSZ EN szabvány Mechanikai kivitelezési információk Üzemeltetési és karbantartási információk Első ellenőrzés jegyzőkönyve 57

58 MSZ HD szabvány által előírt mérések Védővezető folytonosság vizsgálat Földelési ellenállás mérése Szigetelési ellenállás Hurokimpedancia ÁVK-vizsgálat 58

59 Védővezető folytonosság vizsgálat 59

60 MSZ :1990 szabvány 3. pontja MSZ HD :2007 szabvány B1- es melléklet MSZ EN :2007 A földelő rendszer alakját és kiterjedését, a mérés környezeti zavaró tényezőit is figyelembe kell venni. Földelési ellenállásmérés szondák elhelyezése 60

61 Szigetelési ellenállás 61

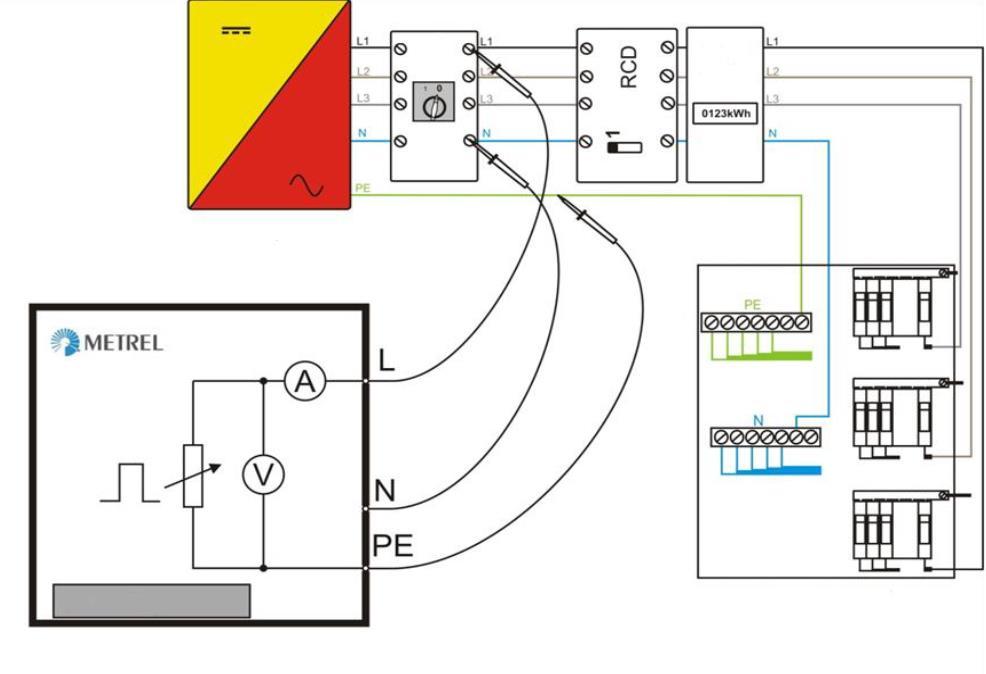

62 Hurokimpedancia 62

63 ÁVKvizsgálat 63

64 MSZ EN szabvány által előírt mérések Védővezető-folytonosság vizsgálat polaritásvizsgálat szigetelési ellenállás mérés pillanatnyi egyenfeszültség és egyenáram mérése Isc rövidzárási áramérték mérése Uoc üresjárási feszültségérték mérése 64

65 Védővezető folytonosság vizsgálat 65

66 Az MSZ EN két javasolt vizsgálati módszert ír le szigetelési ellenállás ellenőrzéséhez: vizsgálat a PV-panel negatív kivezetése és a föld között, majd utána a pozitív kivezetése és a föld között vizsgálat a PV-panel összekötött pozitív és negatív kivezetése és a föld között Szigetelés ellenállás vizsgálat 66

67 Üresjárási feszültség (Uoc) és rövidzárási áram (Isc) mérése 67

68 U-I jelleggörbe 68

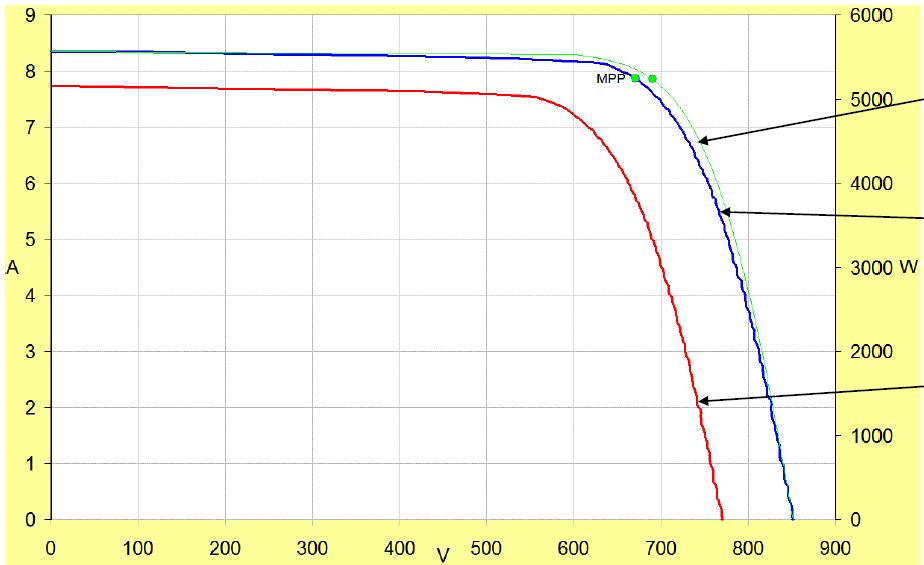

69 U-I jelleggörbe U-I névleges jelleggörbe (adatlap alapján) U-I STC jelleggörbe (mért alapján számított) U-I mért jelleggörbe (áramerősséget főként a besugárzás, feszültséget a panelhőmérséklet befolyásolja) 69

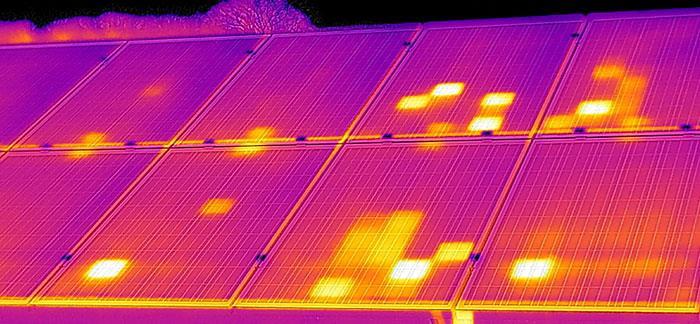

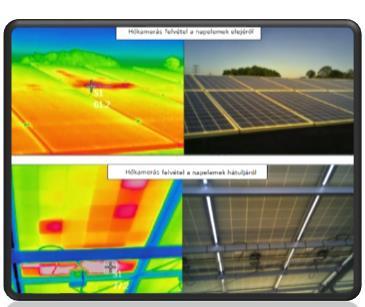

70 Hőkamerás vizsgálat Megfelelő felbontású hőkamerával vizsgálhatók a napelem modul esetleges és a villamos szerelések hibái egyaránt. Kialakult hotspot Cellarepedés, meghibásodás Kötések, csatlakozások melegedése Védelmek melegedése Elosztók melegedése 70

71 Rendszer üzembe helyezése, megrendelő oktatása, kivitelezés utáni dokumentálás A jogszabály meghatározza az átadási dokumentáció minimális tartalmát Üzembe helyezni csak a kétirányú fogyasztásmérő felszerelése után szabad (egyes mérők regisztrálják, meghibásodnak) Megrendelő oktatása során térjünk ki: Rendszer elemeinek megmutatása Rendszerelemek hibajelzéseinek megmutatása Dokumentáció ismertetése Hiba esetén teendő 71

72 EU-Solar Zrt. (EU-Solar Kereskedelmi és Szolgáltató Zártkörűen Működő Részvénytársaság) Felnőttképző intézmény nyilvántartásba-vételi szám: E /2017 Köszönöm a figyelmet! Elérhetőségek: kissgabor@eu-solar.hu
