1 Tartalomjegyzék A HASZNÁLATI UTASÍTÁS JELRENDSZERE FONTOS BIZTONSÁGI EL ÍRÁSOK A TERMÉK HASZNÁLATAKOR A SZÍJ HASZNÁLATAKOR AZ ELEMEK HASZNÁLATAKOR HONG KONG-I FELHASZNÁLÓKNAK HÁLÓZATI TÁPELLÁTÁS KIVÁLASZTÁSAKOR EPSON SAJÁTOSSÁGOK Fejezet 1 A FÉNYKÉPEZ GÉP BEÁLLÍTÁSA ALKATRÉSZEK A CSOMAG TARTALMÁNAK ELLEN RZÉSE FELÜLNÉZET AZ ELEMEK ÉS A MEMÓRIAKÁRTYA TELEPÍTÉSE HOZZÁFÉRÉS AZ ELEMEKHEZ ÉS A MEMÓRIAKÁRTYÁHOZ HOGYAN TEGYÜK BE ÉS TÁVOLÍTSUK EL A MEMÓRIAKÁRTYÁT AZ ELEMEK BEÁLLÍTÁSA ELEM ÉLETTARTAM JELZÉS A FÉNYKÉPEZ GÉP BEÁLLÍTÁSA KI-/BEKAPCSOLÁS KEZDETI BEÁLLÍTÁSOK Fejezet 2 NORMÁL M KÖDTETÉS A FÉNYKÉPEZ GÉP TARTÁSA / A ZÁR FELENGEDÉSE TELJES ÉS FÉL ZÁR GOMB HELYZETEK FÉNYKÉPEZÉSI TÁVOLSÁG A KÉPRENDSZER FÉNYKÉPEK KÉSZÍTÉSE AZ LCD KIJELZ HASZNÁLATÁVAL A GYORS MEGTEKINTÉS KI-/BEKAPCSOLÁSA A CSAK KERES MÓD HASZNÁLATA HA A KÉP A FÓKUSZKERETEN KÍVÜL VAN OPTIKAI KICSINYÍTÉS/NAGYÍTÁS ÉS DIGITÁLIS KICSINYÍTÉS/NAGYÍTÁS KÉPRÖGZÍTÉSI BEÁLLÍTÁSOK A FÉNYKÉPEK SZÁMÁNAK ELLEN RZÉSE VAKU BEÁLLÍTÁSA AZ ID ZÍT HASZNÁLATA VISSZAJÁTSZÓ RENDSZER EGYENKÉNTI VISSZAJÁTSZÁS TÖBBSZÖRÖS KÉPEK MEGJELENÍTÉSE KÉPNAGYÍTÁS AZ LCD KIJELZ N DIAVETÍTÉS GYORS FÉNYKÉP ÁTTEKINTÉS FÁJLOK TÖRLÉSE EGYETLEN FÉNYKÉP TÖRLÉSE ÖSSZES KÉP TÖRLÉSE A KÉPEK FELHASZNÁLÁSA TV-N TÖRTÉN MEGJELENÍTÉS KÉPEK EXPORTÁLÁSA A SZÁMÍTÓGÉPBE KÉPEK KEZELÉSE A SZÁMÍTÓGÉPEN KÖZVETLEN NYOMTATÁS A FÉNYKÉPEZ GÉPR L A NYOMTATÓRA AZ AC ADAPTER HASZNÁLATA HOGYAN CSATLAKOZTASSA AZ AC ADAPTERT

2 Fejezet 3 SPECIÁLIS FUNKCIÓK KÉPERNY ÉS MENÜ GOMB BEÁLLÍTÁSOK KÉPERNY GOMB FUNKCIÓK MENÜ GOMB FUNKCIÓK Képkeretez nyomtatás (P.I.F.) FUNKCIÓ Képkeretez nyomtatás (P.I.F) FÉNYKÉPEZÉS FÉNYKÉPEK KÉSZÍTÉSE A KERETEN BELÜL P.I.F. KÉP MEGTEKINTÉSE KERETEK CSERÉJE A CD-ROM HASZNÁLATA LETÖLTÉS A WEBR L KERETEK TÖRLÉSE KERETEK TELEPÍTÉSE MAKRO MÓD FÉNYKÉPEK KÉSZÍTÉSE MAKRO MÓDBAN FOLYAMATOS FÉNYKÉPEZÉS FOLYAMATOS FÉNYKÉPEZÉS TÁJ MÓDOK TÁJ MÓD KIVÁLASZTÁSA NORMÁL MÓD FEKV MÓD ÁLLÓ MÓD FEHÉR KIEGYENLÍTÉS AUTOMATIKUS FEHÉR KIEGYENLÍTÉS A FEHÉR KIEGYENLÍTÉS KIVÁLASZTÁSA KÉZZEL FÉNYÉRZÉKENYSÉG KAPCSOLÁS AUTOMATIKUS ÉRZÉKENYSÉG MÓDBA A FÉNYÉRZÉKENYSÉG KÉZI BEÁLLÍTÁSA AZ EXPOZÍCIÓRA VONATKOZÓ BEÁLLÍTÁSOK ELVÉGZÉSE BEÁLLÍTÁSOK MENÜ PARANCSIKONOK MENÜ PARANCSIKONOK ALAPÉRTELMEZETT MÓD VISSZAÁLLÍTÁSA ALAPÉRTELMEZETT MÓD VISSZAÁLLÍTÁSA RÖGZÍTETT KÉP ADATAINAK MEGTEKINTÉSE RÖGZÍTETT KÉP ADATAINAK MEGJELENÍTÉSE VIDEO KLIPPEK VIDEO KLIPP RÖGZÍTÉSE KLIPP VISSZAJÁTSZÁSA VIDEO KLIPPEK TÖRLÉSE Fejezet 4 KÖZVETLEN NYOMTATÁS KÖZVETLEN NYOMTATÁS KOMPATÍBILIS NYOMTATÓK LISTÁJA KÖZVETLEN NYOMTATÁSI FOLYAMAT AZ LCD KIJELZ N LÁTHATÓ KÉP NYOMTATÁSA KIVÁLASZTOTT KÉPEK NYOMTATÁSA KÉPEK KIVÁLASZTÁSA Képkeretez NYOMTATÁS (P.I.F.) NYOMTATÁS Képkeretez NYOMTATÁS (P.I.F.) KÉPEK NYOMTATÁSA AZ LCD KIJELZ N MEGJELENÍTÉSRE KERÜLT P.I.F. KÉPEK NYOMTATÁSA EGYÉB P.I.F. NYOMTATÁSI LEHET SÉGEK KERETEK CSERÉJE NYOMTATÁSI BEÁLLÍTÁSOK HOGYAN VÁLTOZTASSUK MEG A NYOMTATÁSI BEÁLLÍTÁSOKAT PAPÍRMÉRET BEÁLLÍTÁSA NYOMTATÁSI SZEGÉLY KIVÁLASZTÁSA DÁTUM NYOMTATÁSA GYORS NYOMTATÁS NYOMTATÓ SEGÉDPROGRAMOK NYOMTATÓ SEGÉDPROGRAMOK PRÓBANYOMTATÁS FEJTISZTÍTÁS NYOMTATÓFEJ IGAZÍTÁS FESTÉKSZINT ELLEN RZÉSE

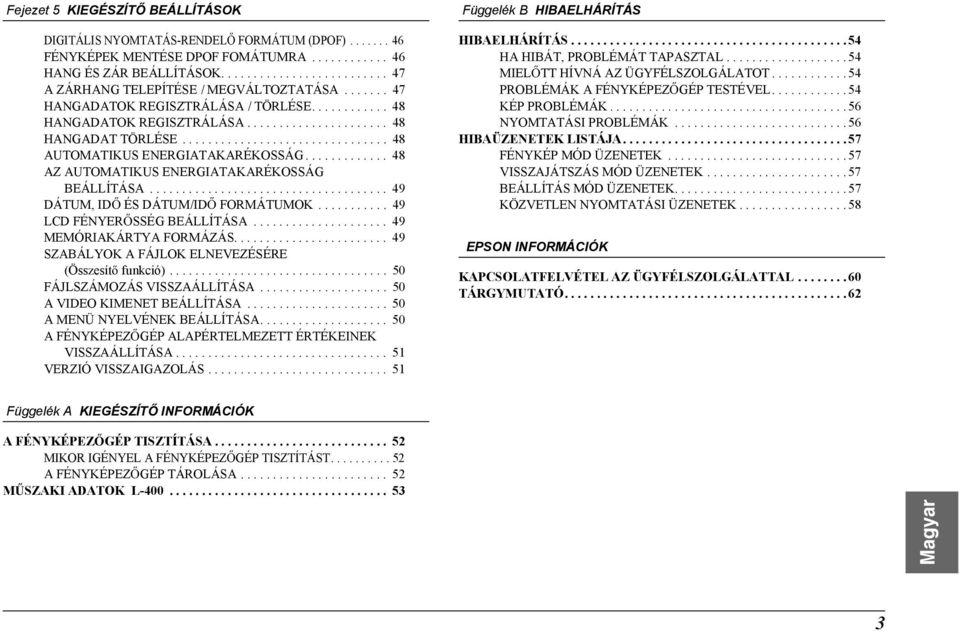

3 Fejezet 5 KIEGÉSZÍT BEÁLLÍTÁSOK DIGITÁLIS NYOMTATÁS-RENDEL FORMÁTUM (DPOF) FÉNYKÉPEK MENTÉSE DPOF FOMÁTUMRA HANG ÉS ZÁR BEÁLLÍTÁSOK A ZÁRHANG TELEPÍTÉSE / MEGVÁLTOZTATÁSA HANGADATOK REGISZTRÁLÁSA / TÖRLÉSE HANGADATOK REGISZTRÁLÁSA HANGADAT TÖRLÉSE AUTOMATIKUS ENERGIATAKARÉKOSSÁG AZ AUTOMATIKUS ENERGIATAKARÉKOSSÁG BEÁLLÍTÁSA DÁTUM, ID ÉS DÁTUM/ID FORMÁTUMOK LCD FÉNYER SSÉG BEÁLLÍTÁSA MEMÓRIAKÁRTYA FORMÁZÁS SZABÁLYOK A FÁJLOK ELNEVEZÉSÉRE (Összesít funkció) FÁJLSZÁMOZÁS VISSZAÁLLÍTÁSA A VIDEO KIMENET BEÁLLÍTÁSA A MENÜ NYELVÉNEK BEÁLLÍTÁSA A FÉNYKÉPEZ GÉP ALAPÉRTELMEZETT ÉRTÉKEINEK VISSZAÁLLÍTÁSA VERZIÓ VISSZAIGAZOLÁS Függelék B HIBAELHÁRÍTÁS HIBAELHÁRÍTÁS HA HIBÁT, PROBLÉMÁT TAPASZTAL MIEL TT HÍVNÁ AZ ÜGYFÉLSZOLGÁLATOT PROBLÉMÁK A FÉNYKÉPEZ GÉP TESTÉVEL KÉP PROBLÉMÁK NYOMTATÁSI PROBLÉMÁK HIBAÜZENETEK LISTÁJA FÉNYKÉP MÓD ÜZENETEK VISSZAJÁTSZÁS MÓD ÜZENETEK BEÁLLÍTÁS MÓD ÜZENETEK KÖZVETLEN NYOMTATÁSI ÜZENETEK EPSON INFORMÁCIÓK KAPCSOLATFELVÉTEL AZ ÜGYFÉLSZOLGÁLATTAL TÁRGYMUTATÓ Függelék A KIEGÉSZÍT INFORMÁCIÓK A FÉNYKÉPEZ GÉP TISZTÍTÁSA MIKOR IGÉNYEL A FÉNYKÉPEZ GÉP TISZTÍTÁST A FÉNYKÉPEZ GÉP TÁROLÁSA M SZAKI ADATOK L

4 A HASZNÁLATI UTASÍTÁS JELRENDSZERE A könyvben használatos szimbólumok leírása a következ kben olvasható. Szimbólumok Elolvasásra ajánlott w FIGYELMEZTETÉS Figyelmesen kövesse az utasításokat a sérülések elkerülése érdekében. c FIGYELEM Legyen óvatos a fényképez gép és az egyéb készülékek sérülésének elkerülése érdekében. FIGYELMEZTET JELZÉS Ellen rizze, hogy helyes fényképez gép funkciót használ-e. Hasznos információ Hasznos kiegészít információ AÖT Az Ön tájékoztatására: Technikai szakkifejezések és magasabb szint elméletek. TANÁCS Ez a javaslat tökéletesíti fényképészeti tudását. Szerz i jogok és védjegyek Szerz i jogok Minden jog fenntartva. Jelen kézikönyv a SEIKO EPSON CORPORATION el zetes írásbeli engedélye nélkül sem részben sem egészben nem reprodukálható, nem tárolható és nem továbbítható semmilyen formában, beleértve az elektronikus, mechanikus, fényképez, fénymásoló és egyéb technológiákat. A szerz nem vállal felel sséget a kézikönyv tartalmának használatára vonatkozóan. A szerz nem vállal felel sséget a kézikönyv tartalmának használatából fakadó feltételezett károkért. A SEIKO EPSON CORPORATION és partnerei semmilyen esetben sem vállalnak felel sséget a vásárló vagy harmadik fél által okozott balesetb l, a termék nem megfelel használatból, rongálásából, nem megengedett módosításából, javításából, átalakításából vagy (kivéve az Egyesült Államokat) az olyan meghibásodásokból ered, a vásárlót vagy harmadik felet ért károkért, veszteségekért, vagy kiadásokért, melyek a SEIKO EPSON CORPORATION m ködtetési és karbantartási útmutatójában foglaltak be nem tartásából erednek. SEIKO EPSON CORPORATION semmilyen esetben sem vállal felel sséget az olyan kiegészít k vagy fogyóeszközök használatából ered károkért vagy problémákért, melyek nem eredeti EPSON termékek, vagy a nem SEIKO EPSON CORPORATION által elismert termékek. Védjegyek Az EPSON a SEIKO EPSON CORPORATION bejegyzett védjegye. A PRINT Image Matching a SEIKO EPSON CORPORATION bejegyzett védjegye. A PRINT Image Matching logo a SEIKO EPSON CORPORATION bejegyzett védjegye. A DPOF a CANON INC., az Eastman Kodak Company, a Fuji Photo Film Co., Ltd. és a Matsushita Electric Industrial Co., Ltd bejegyzett védjegye. A PRINT Image Framer a SEIKO EPSON CORPORATION bejegyzett védjegye. A PRINT Image Framer ebben a Felhasználói útmutatóban P.I.F.-ként kerül rövidítésre. A MultiMediaCard az Infineon Technologies AG (Németország) bejegyzett védjegye, és az MMCA (MultiMediaCard Association) számára van bejegyezve. Általános megjegyzés: Minden más, a szövegben említett terméknév kizárólag azonosítási célokat szolgál, és a megfelel tulajdonosok védjegye. Az EPSON az ilyen terméknevekkel kapcsolatban minden jogról lemond. Szerz i jog SEIKO EPSON CORPORATION, Nagano, Japán. FONTOS BIZTONSÁGI EL ÍRÁSOK w FIGYELMEZTETÉS Olvassa el ezeket az el írásokat a termék használatát megel z en, majd tegye könnyen hozzáférhet helyre a kés bbi használat megkönnyítése érdekében. Kövesse a készüléken és a kiegészít kön található összes figyelmeztetést és utasítást. A TERMÉK HASZNÁLATAKOR Tartsa be a következ kben leírtakat a termék használata közben. Az áramütés kockázatának csökkentése érdekében ne távolítsa el a termék és a kiegészít k fedeleit. Ne nyisson ki egyetlen rekeszt sem, kivéve a Felhasználói útmutató utasításai szerintieket. 4

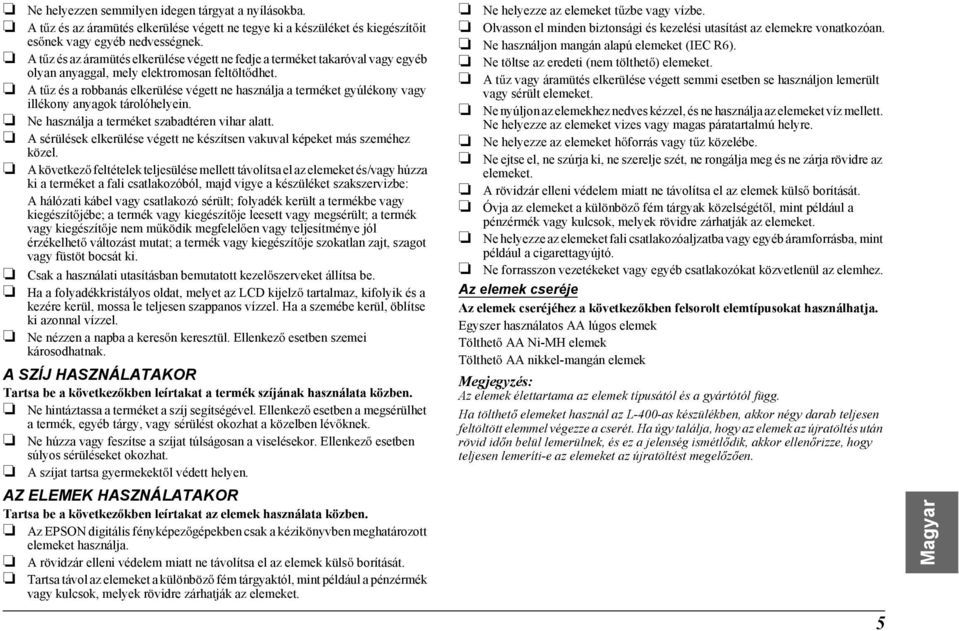

5 Ne helyezzen semmilyen idegen tárgyat a nyílásokba. A t z és az áramütés elkerülése végett ne tegye ki a készüléket és kiegészít it es nek vagy egyéb nedvességnek. A t z és az áramütés elkerülése végett ne fedje a terméket takaróval vagy egyéb olyan anyaggal, mely elektromosan feltölt dhet. A t z és a robbanás elkerülése végett ne használja a terméket gyúlékony vagy illékony anyagok tárolóhelyein. Ne használja a terméket szabadtéren vihar alatt. A sérülések elkerülése végett ne készítsen vakuval képeket más szeméhez közel. A következ feltételek teljesülése mellett távolítsa el az elemeket és/vagy húzza ki a terméket a fali csatlakozóból, majd vigye a készüléket szakszervizbe: A hálózati kábel vagy csatlakozó sérült; folyadék került a termékbe vagy kiegészít jébe; a termék vagy kiegészít je leesett vagy megsérült; a termék vagy kiegészít je nem m ködik megfelel en vagy teljesítménye jól érzékelhet változást mutat; a termék vagy kiegészít je szokatlan zajt, szagot vagy füstöt bocsát ki. Csak a használati utasításban bemutatott kezel szerveket állítsa be. Ha a folyadékkristályos oldat, melyet az LCD kijelz tartalmaz, kifolyik és a kezére kerül, mossa le teljesen szappanos vízzel. Ha a szemébe kerül, öblítse ki azonnal vízzel. Ne nézzen a napba a keres n keresztül. Ellenkez esetben szemei károsodhatnak. A SZÍJ HASZNÁLATAKOR Tartsa be a következ kben leírtakat a termék szíjának használata közben. Ne hintáztassa a terméket a szíj segítségével. Ellenkez esetben a megsérülhet a termék, egyéb tárgy, vagy sérülést okozhat a közelben lév knek. Ne húzza vagy feszítse a szíjat túlságosan a viselésekor. Ellenkez esetben súlyos sérüléseket okozhat. A szíjat tartsa gyermekekt l védett helyen. AZ ELEMEK HASZNÁLATAKOR Tartsa be a következ kben leírtakat az elemek használata közben. Az EPSON digitális fényképez gépekben csak a kézikönyvben meghatározott elemeket használja. A rövidzár elleni védelem miatt ne távolítsa el az elemek küls borítását. Tartsa távol az elemeket a különböz fém tárgyaktól, mint például a pénzérmék vagy kulcsok, melyek rövidre zárhatják az elemeket. Ne helyezze az elemeket t zbe vagy vízbe. Olvasson el minden biztonsági és kezelési utasítást az elemekre vonatkozóan. Ne használjon mangán alapú elemeket (IEC R6). Ne töltse az eredeti (nem tölthet ) elemeket. A t z vagy áramütés elkerülése végett semmi esetben se használjon lemerült vagy sérült elemeket. Ne nyúljon az elemekhez nedves kézzel, és ne használja az elemeket víz mellett. Ne helyezze az elemeket vizes vagy magas páratartalmú helyre. Ne helyezze az elemeket h forrás vagy t z közelébe. Ne ejtse el, ne szúrja ki, ne szerelje szét, ne rongálja meg és ne zárja rövidre az elemeket. A rövidzár elleni védelem miatt ne távolítsa el az elemek küls borítását. Óvja az elemeket a különböz fém tárgyak közelségét l, mint például a pénzérmék vagy kulcsok, melyek rövidre zárhatják az elemeket. Ne helyezze az elemeket fali csatlakozóaljzatba vagy egyéb áramforrásba, mint például a cigarettagyújtó. Ne forrasszon vezetékeket vagy egyéb csatlakozókat közvetlenül az elemhez. Az elemek cseréje Az elemek cseréjéhez a következ kben felsorolt elemtípusokat használhatja. Egyszer használatos AA lúgos elemek Tölthet AA Ni-MH elemek Tölthet AA nikkel-mangán elemek Az elemek élettartama az elemek típusától és a gyártótól függ. Ha tölthet elemeket használ az L-400-as készülékben, akkor négy darab teljesen feltöltött elemmel végezze a cserét. Ha úgy találja, hogy az elemek az újratöltés után rövid id n belül lemerülnek, és ez a jelenség ismétl dik, akkor, hogy teljesen lemeríti-e az elemeket az újratöltést megel z en. 5

6 Az elemek kezelése Az elemek érintkez it tartsa tisztán, a szennyez dést száraz ruhával távolítsa el. w FIGYELMEZTETÉS Ne tegye ki az elemeket h - vagy er hatásnak, ne szerelje szét, ne ejtse el, ne zárja rövidre és ne tegye t zbe vagy vízbe az elemeket. Ne felejtse az elemeket a zsebében. Ne használjon egyszerre különböz típusú elemeket; ellenkez esetben t z vagy robbanás keletkezhet. Mindig ugyanabból a csomagból származó elemeket használjon. Ne használjon keverve régi és új elemeket. Az elemek tárolása Ha a fényképez gépet hosszabb ideig nem kívánja használni, távolítsa el az elemeket, és alacsony h mérséklet, száraz helyen tárolja azokat. w FIGYELMEZTETÉS Ne tárolja az elemeket fém tárgyak közelében, mert ez az elemek rövidre zárását okozhatja. Ne tárolja az elemeket forró, vagy magas páratartalmú helyen. Gyermekekt l védett helyen tárolja az elemeket. Tárolás el tt mindig távolítsa el az elemeket a fényképez gépb l és a tölt b l. A hosszú id re a fényképez gépben vagy a tölt ben felejtett elemek szivárgásnak indulhatnak, és károsodást okozhatnak. A használaton kívüli elemek elhelyezése A használaton kívüli elemek elhelyezésekor, hogy teljesen le vannak-e merítve. w FIGYELMEZTETÉS Minden elem + végét ragasztószalaggal ragassza le, hogy megel zze a t z és robbanásveszély kialakulását. A használaton kívüli elemeket a gyártó utasításainak és a hatályos jogszabályoknak megfelel en helyezze el. Vegye fel a kapcsolatot a helyi önkormányzat illetékeseivel a használaton kívüli elemek újrahasznosításával és elhelyezésével kapcsolatban. Holland felhasználóknak: Ne dobja a használaton kívüli elemeket közönséges szeméttárolóba. A használaton kívüli elemeket kis méret vegyi hulladékként helyezze el a helyi jogszabályoknak, és a következ jelölés értelmének megfelel en (Holland Kormányzati Napilap 45, KCA Jelölés): Bij dit produkt zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA. Német felhasználóknak: Ne dobja a használaton kívüli elemeket közönséges szeméttárolóba. Az újrahasznosítást el segít gy jt tárolóba helyezze el a lemerült elemeket, a helyi jogszabályoknak megfelel en. w FIGYELMEZTETÉS Ha az elemben található sav szemébe vagy b rére kerül, mossa ki vízzel, és azonnal forduljon orvoshoz. Ha lenyelte az elemet, azonnal forduljon orvoshoz. HONG KONG-I FELHASZNÁLÓKNAK Ha sérülés éri a csatlakozót, cserélje a vezeték szettet, vagy kérje egy képesített villanyszerel segítségét. A biztosítékokat a helyes méret és érték biztosítékokkal cserélje. HÁLÓZATI TÁPELLÁTÁS KIVÁLASZTÁSAKOR Az AC adapter a fali csatlakozóaljzat váltóáramú feszültségét az EPSON termék számára egyenárammá alakítja. 1) Olvassa el az utasításokat. 2) rizze meg ezt az útmutatót. 3) Tartsa be a figyelmeztetéseket. 4) Kövesse az utasításokat. 5) Ne használja a berendezést víz közelében. 6) A tisztítást csak száraz ruhával végezze. 7) Ne zárja el a szell z nyílásokat. A telepítést a gyártó útmutatásainak megfelel en végezze. 6

7 8) A telepítést ne végezze h források közelében, mint például radiátorok, h tárolók, t zhelyek, vagy egyéb olyan berendezések (az er sít ket is beleértve), melyek h t bocsátanak ki. 9) Ne lépjen a hálózati tápkábelre, védje a tápkábelt a beszorulástól és a feszülést l, különösen a csatlakozóknál, és a tápkábel készülékb l történ kilépési pontjánál. 10) Kizárólag a gyártó által meghatározott tartozékokat/kiegészít ket használjon. 11) Húzza ki a készüléket a fali aljzatból villámlás alatt, vagy ha hosszú ideig nem szándékozik használni. 12) Vigye a készüléket szakszervizbe. Szakszerviz igénybevétele szükséges, ha a készülék valamilyen módon megsérült, például ha a hálózati kábel megsérült, folyadék vagy egyéb tárgy került a készülékbe, a készüléket es vagy nedvesség érte, nem m ködik rendeltetés szerint, vagy a készülék leesett. w FIGYELMEZTETÉS A t z vagy az áramütés kockázatának csökkentése érdekében ne tegye ki ezt a készüléket es nek vagy nedvességnek. Ne tegye ki a készüléket folyadék általi csöpög vagy fröcsköl hatásnak, és ne helyezzen a készülékre folyadékkal töltött tárgyakat, például vázákat. Ezt az adaptert csak termék dokumentációjában leírtak szerint használja. Ellen rizze a termék dokumentációját, hogy megbizonyosodjon arról, hogy a megfelel adaptert használja a termékhez. Olvasson el minden biztonsági és használati útmutatót a termék használatának kezdete el tt, mivel a helytelen használat személyi sérülést, tüzet, robbanást, szivárgást, túlmelegedést vagy áramütést okozhat. A biztonsági és használati útmutatókat rizze meg kés bbi használatra. Az A211H AC adapter modell konform a CE jelölés követelményeivel, és összhangban van a 73/23/EEC és a 89/336/EEC EC Direktívákkal. Óvakodjon az áramütés veszélyét l. Ne használja ezt a terméket víz mellett, és ne kezelje nedves kézzel. Tartsa távol a h forrásoktól. Ne használja a tölt t az 5 C - 35 C (41 F - 95 F) h mérsékleti tartományokon kívül. Ne helyezzen tárgyakat a készülék nyílásaiba, mert azok veszélyes feszültség pontokhoz érhetnek, vagy részeket törhetnek le a készülékb l. Sohase szerelje szét vagy módosítsa a terméket. Kizárólag fedett térben, száraz helyen használja. Ne tegye ki a készüléket víznek vagy magas páratartalmú leveg nek. A címkén jelzett hálózati tápellátási módot használja, és mindig a szabványos belföldi fali csatlakozóaljzatba dugja a készülék hálózati kábelének csatlakozóját. Ne tegye ki többszörös terhelésnek a hálózati csatlakozót. Gy z djön meg arról, hogy a használt váltóáramú hálózati tápkábel megfelel a helyi biztonsági szabványoknak. Sohase helyezze be vagy húzza ki a hálózati csatlakozót nedves kézzel. A hálózati tápkábeleknek védettnek kell lenniük kopás, vágás, gy r dés és hurok-képz dés ellen. Gy z djön meg arról, hogy a kábeleit sérülések bekövetkezését l védett helyre tegye. Ne helyezzen tárgyakat a hálózati tápkábelre, valamint úgy helyezze el a hálózati tápkábelt, hogy az ne akadályozzon senkit a mozgásában. Különös figyelmet kell fordítania a hálózati tápkábel azon részeinek egyenesen tartására, melyek a transzformátorba történ be- és kilépési pontok közelében helyezkednek el. Óvja a váltóáramú hálózati tápkábelt a sérülést l és a kopástól. Húzza ki a fali csatlakozóaljzatból a készüléket, és vigye a készüléket szakszervizbe, ha a következ ket tapasztalja: A hálózati tápkábel vagy csatlakozó megsérült; folyadék került a készülékbe; a készüléket es vagy víz érte; a készülék leesett vagy megsérült, a készülék nem m ködik megfelel en vagy teljesítménye jól érzékelhet változást mutat. Kizárólag a termék dokumentációjában bemutatott kezel szerveket állítsa be. Sohase tegyen kísérletet a készülék sajátkez leg történ megjavítására. A szakszer tlen javítási munka veszélyes lehet. Húzza ki a terméket a fali csatlakozóaljzatból a tisztítást megel z en. Tiszta, puha, száraz ruhával tisztítsa a terméket. Ne használjon folyékony illetve aeroszolos tisztítószereket. Olyan helyen tárolja a készüléket, hogy gyerekek ne férhessenek hozzá. Egyesült Államokbeli és kanadai felhasználóknak: Használja a mellékelt hálózati tápkábelt, vagy a 6 10 lábú UL jóváhagyott SPT-2 típusú, vagy a nehezebb típusú 2 x 18 AWG kábelt a 125 V 10 A csatlakozóval és 125V 7A aljzattal. Ha az AC adaptert Németországban szándékozik használni, tartsa be a következ ket: A termék megfelel rövidzár és túláram védelmének biztosításához az épületnek 16 Amp-es biztosítékkal kell rendelkeznie. c VIGYÁZAT: A termék KIZÁRÓLAG EPSON termékekkel történ használathoz készült. Ne használja más elektronikus eszközökhöz. 7

8 EPSON SAJÁTOSSÁGOK Köszönjük, hogy az EPSON L-400 termékünket vásárolta. Ez a termék nem kizárólag egy kiváló min ség digitális fényképez gép, de sok hasznos és sajátosan egyedi funkciója is van. Kérjük olvassa el a Kezelési útmutatót, hogy felkészüljön az elkövetkez évek élvezetes fényképészkedéséhez. A könnyen használható fényképez gép funkciók segítségével csodaszép képeket készíthet! Kiváló min ség fényképeket készíthet, akárcsak egy normál filmes fényképez gép segítségével. A fényképez gép a speciális Táj módok segítségével teljesen professzionális automata fényképezést tesz lehet vé, bármely szituációban. A 'Táj módok' részleteiért (lásd: oldal 32.) EPSON nyomtatóján közvetlenül kinyomtathatja elkészített fényképeit! Fokozza fényképei min ségét a speciális nyomtatási funkciókkal! Válassza ki a fényképez gépben tárolt számos keret közül az éppen megfelel t, majd rendelje hozzá elkészült képeihez, mikor közvetlenül egy EPSON nyomtatóra nyomtat. A Képkeretez NYOMTATÁS részleteiért (lásd: oldal 28.) A Közvetlen nyomtatás részleteiért (lásd: oldal 39.) 8 Nincsen szükség számítógépre. USB kábel segítségével közvetlenül az EPSON nyomtatót használva nyomtathatja ki képeit. (Lásd: oldal 39.) A fényképez gép kiváló min ség digitális képei igazi csúcsmin séget eredményeznek a közvetlen nyomtatás segítségével. A Közvetlen nyomtatás részleteiért (lásd: oldal 39.)

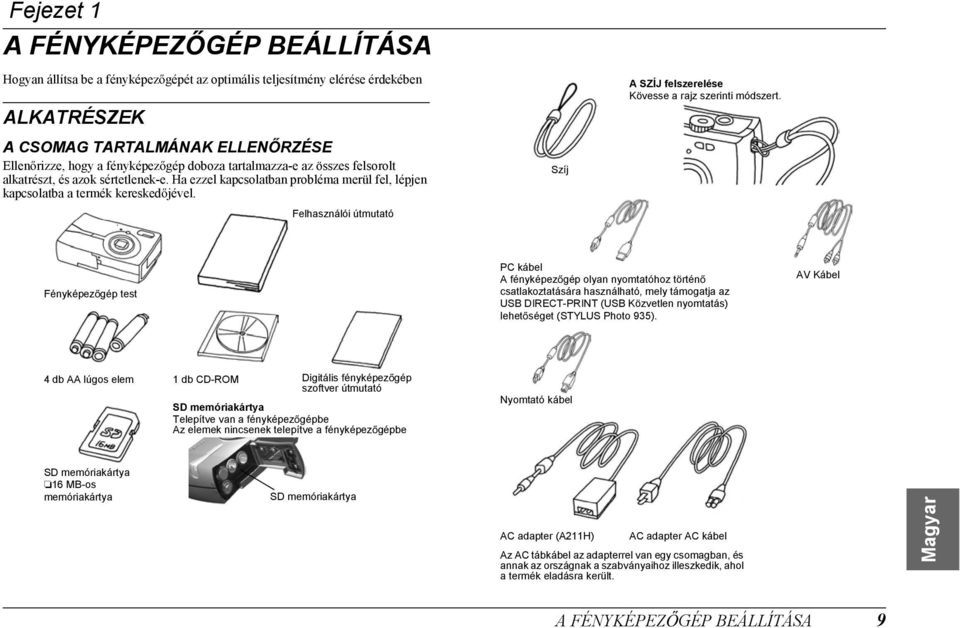

9 Fejezet 1 A FÉNYKÉPEZ GÉP BEÁLLÍTÁSA Hogyan állítsa be a fényképez gépét az optimális teljesítmény elérése érdekében ALKATRÉSZEK A SZÍJ felszerelése Kövesse a rajz szerinti módszert. A CSOMAG TARTALMÁNAK ELLEN RZÉSE Ellen rizze, hogy a fényképez gép doboza tartalmazza-e az összes felsorolt alkatrészt, és azok sértetlenek-e. Ha ezzel kapcsolatban probléma merül fel, lépjen kapcsolatba a termék keresked jével. Szíj Felhasználói útmutató Fényképez gép test PC kábel A fényképez gép olyan nyomtatóhoz történ csatlakoztatására használható, mely támogatja az USB DIRECT-PRINT (USB Közvetlen nyomtatás) lehet séget (STYLUS Photo 935). AV Kábel 4 db AA lúgos elem 1 db CD-ROM Digitális fényképez gép szoftver útmutató SD memóriakártya Telepítve van a fényképez gépbe Az elemek nincsenek telepítve a fényképez gépbe Nyomtató kábel SD memóriakártya 16 MB-os memóriakártya SD memóriakártya AC adapter (A211H) AC adapter AC kábel Az AC tábkábel az adapterrel van egy csomagban, és annak az országnak a szabványaihoz illeszkedik, ahol a termék eladásra került. A FÉNYKÉPEZ GÉP BEÁLLÍTÁSA 9

10 FELÜLNÉZET Tárcsakapcsoló F z lyuk a szíj rögzítéséhez Fényérzékel Beépített vaku Lencsék/Lencse Mikrofon fedél Video klipp mód Fénykép mód Tárcsakapcsoló Hangszóró Visszajáts zás mód Beállító mód Világító fénycsík Ki-/bekapcsoló gomb Keres Zár gomb Nyomtatási gomb Menü Ki/Be gomb Jelz fények Kicsinyítés/nagyítás gomb Elem / memóriakártya fedél Fotóállvány Csatlakozó fedél A csatlakozó fedél mögött Makro gomb Vaku gomb Áttekintés gomb LCD kijelz Képerny gomb Memóriakártya hozzáférés jelz Többfunkciós kiválasztó AV csatlakozó Digitális interfész csatlakozó AC adapter csatlakozó Többfunkciós kiválasztó l gomb u gomb r gomb d gomb 10 A FÉNYKÉPEZ GÉP BEÁLLÍTÁSA

11 AZ ELEMEK ÉS A MEMÓRIAKÁRTYA TELEPÍTÉSE HOZZÁFÉRÉS AZ ELEMEKHEZ ÉS A MEMÓRIAKÁRTYÁHOZ FIGYELMEZTET JELZÉS Ellen rizze, hogy a fényképez gép ki van-e kapcsolva, miel tt kinyitja és bezárja az elem / memóriakártya fedelét. A fedél kinyitása Az elem / memóriakártya fedelét enyhén lenyomva csúsztassa azt a nyíl által jelzett irányba. A fedél bezárása Az elem / memóriakártya fedelét addig csúsztassa a nyíl által jelzett irányba, amíg az a helyére nem ugrik. HOGYAN TEGYÜK BE ÉS TÁVOLÍTSUK EL A MEMÓRIAKÁRTYÁT A memóriakártya a fényképez gépbe már a gyárban belekerült. Ellen rizze, hogy tökéletesen a helyén van-e. A MEMÓRIAKÁRTYA BEHELYEZÉSE Ellen rizze, hogy a kártya a megfelel irányban áll-e, majd tolja be, amíg a helyére nem ugrik. c FIGYELEM A memóriakártya egy precíziós elektronikus alkatrész. Tartsa be a következ utasításokat az alkatrész sérülésének elkerülése érdekében. Ne érjen ujjaival vagy fémmel az érintkez khöz. Az elektrosztatikus töltés károsíthatja az alkatrészt. Vezesse le testének elektrosztatikus feltöltöttségét valamilyen fém felület megérintésével. Ne hajlítsa, ne ejtse le, és ne tegye ki egyéb káros hatásnak a memóriakártyát. Tartsa távol a memóriakártyát vízt l, túlzott h hatástól és közvetlen napfényt l. Ne törje el és ne szedje szét a memóriakártyát. MultiMedia Card típusú kártyát is használhat. SD memóriakártyát és MultiMedia Card típusú kártyát is használhat. (lásd: 19, 53.) A memóriakártyát el kell távolítania, ha: a memóriakártyára mentett képeket át kívánja tölteni a számítógépbe. a nyomtatónak van memóriakártya befogadására alkalmas foglalata, és abban kívánja használni a kártyát. AZ ELEMEK BEÁLLÍTÁSA Ellen rizze, hogy az elem pólusai (+ -) megfelel en helyezkednek-e el. AZ ELEMEK BEHELYEZÉSE Helyezze be az elemeket a fedélen látható pólus-jelzéseknek megfelel en. A használható elemek típusainak listájához. Lásd: oldal 53. A MEMÓRIAKÁRTYA ELTÁVOLÍTÁSA A kártyát enyhe nyomással, majd kihúzásával távolíthatja el. (Nyomja meg egyszer a behelyezéshez, és még egyszer az eltávolításhoz.) c FIGYELEM Ha az elemeket helytelenül helyezi be, akkor szivárgás, túlmelegedés léphet fel, és megsértheti saját magát. A fényképez gépet is károsíthatja. A FÉNYKÉPEZ GÉP BEÁLLÍTÁSA 11

12 ELEM ÉLETTARTAM JELZÉS Ahogy az elem energiakészlete csökken, úgy változik az ikon az LCD kijelz n a jelzést l a jelzésig. Elemek ikon Ha az ikon a jelzést l a jelzésig változik. A elemek energiakészlete már majdnem lemerült. Készüljön fel a cserére. Ha a jelzés villog A rendelkezésre álló energiakészlet kevés, és nem képes fényképeket készíteni. Ilyenkor a jelz fény pirossá válik, és a fényképez gép automatikusan kikapcsol. w FIGYELMEZTETÉS Az elemek cseréjekor a 4 darabot egyszerre cserélje, és megegyez típust használjon. Az elemek élettartama a típusuktól és a min ségükt l függ. A feltételek és a módok, melyek a fényképez gép használatakor vannak életben, szintén befolyásolják az élettartamot. A nem tölthet elemek nem tölthet ek újra. Kövesse az utasításokat az elemek lemerítéséhez. Ha az elemek kezdenek lemerülni, egyszer en csatlakoztassa az AC adaptert a készülékhez, és folytassa a fényképez gép használatát. (Lásd: oldal 25.) A FÉNYKÉPEZ GÉP BEÁLLÍTÁSA KI-/BEKAPCSOLÁS P KI-/BEKAPCSOLÓ A készülék bekapcsolása gomb A Ki-/bekapcsoló gomb megnyomásával kapcsolja be a fényképez gépet. A lencse fedél automatikusan kinyílik, és a lencsék felveszik a m ködési állapotukat. A készülék kikapcsolása Nyomja meg ismét a Ki-/bekapcsoló gombot, és a készülék kikapcsol. A lencsék automatikusan visszahúzódnak, és lencse fedél bezáródik. Ha a fényképez gép be van kapcsolva, de hosszú ideig nincsen használva, akkor az energiafogyasztás csökkentése érdekében a készülék automatikusan kikapcsol. (Lásd: oldal 48.) 12 A FÉNYKÉPEZ GÉP BEÁLLÍTÁSA

13 KEZDETI BEÁLLÍTÁSOK Ha el ször használja a fényképez gépet, akkor a következ három beállítást kell elvégeznie. Ezt az eljárást csak egyszer kell elvégeznie. MAKRO gomb VAKU gomb l gomb u gomb r gomb d gomb 3. A video kimeneti jel beállítása Az utolsó képerny a video kimeneti jel beállítására szolgál. Használja a ud gombokat a PAL vagy az NTSC kiválasztására. Nyomja meg a VAKU gombot a beállítások mentéséhez. (Lásd: oldal 50.) A kezdeti beállítások folyamata befejez dött. 1. Nyelv kiválasztása Ha el ször kapcsolja be a készüléket, a 'Nyelv' képerny jelenik meg. Használja a ud gombokat a nyelv kiválasztásához, majd nyomja meg a VAKU (Lásd: oldal 50.) 2. Dátum és id beállítása A következ képerny a Dátum/id, mely az évet kiemelten jeleníti meg. Használja a ud gombokat a számok változtatására. Használja a lr gombokat a következ rész kiemeléséhez. Nyomja meg a VAKU gombot a beállítások mentéséhez. Nyomja meg a MAKRO gombot az el z beállításokhoz való visszatéréshez. Tartsa lenyomva a ud gombokat a gyorsabb görgetéshez. Ezeket a beállításokat kés bb is megváltoztathatja. (Lásd: oldal 49.) A FÉNYKÉPEZ GÉP BEÁLLÍTÁSA 13

14 Fejezet 2 NORMÁL M KÖDTETÉS Hogyan használjuk a készüléket automatikus módban. A FÉNYKÉPEZ GÉP TARTÁSA / A ZÁR FELENGEDÉSE Nincsenek speciálisan igényelt fénykép-készítési testhelyzetek, de néhány alapvet és általános technikát érdemes elsajátítani a min ségi fényképek készítéséhez. Helytelen testhelyzet Vízszintes képek készítéséhez megfelel testhelyzet Ne képezzen boltív Képezzen L-alakot alakot a zár a bal kezével a gombját kezel képen látható ujjával módon Mindkét kéz markolja a Mindkét kar a fényképez gépet testhez simul Mindkét kar távol van a testt l A térdek össze vannak zárva Térdeit kissé hajlítsa be, hogy megfelel támaszt nyerjen testtartásához Függ leges képek készítéséhez megfelel testhelyzet A jobb hüvelykujj kezeli a zár gombját A képen látható módon képezzen testéb l fotóállványt A bal hüvelykujja a homloka mellet legyen Mindkét kar a testhez simul Térdeit kissé hajlítsa be, hogy megfelel támaszt nyerjen testtartásához Az LCD kijelz használatának módja (vízszintes) A bal kezével formázza ugyanazt az L-alakot a helyes tartáshoz, és lazítsa el a vállait, hogy kinyújthassa a karjait. Az LCD kijelz használatának módja (függ leges) A jobb hüvelykujj kezeli a zár gombját. A bal kezével védje az LCD képerny t a napfényt l. P.I.F. módban a kép néha fejjel lefelé fog megjelenni. TELJES ÉS FÉL ZÁR GOMB HELYZETEK Félig lenyomva Teljesen lenyomva Jelz fények Bekapcsolja a fényt Felengedi a zárat Teljes és fél helyzetek A zár gomb két funkcióval rendelkezik. Félig lenyomva tartva bekapcsolja a villogó zöld jelz fényt. A fényképez gép automatikusan beállítja a fókuszt és a zár sebességét. Teljesen lenyomva maximálisan felengedi a zárat. TANÁCS Ne feledkezzen meg az L-alak képzésér l, mert eltakarhatja a lencséket vagy a vakut az ujjaival. Ha boltívet képez a jobb mutatóujjával, akkor túr er sen nyomhatja meg a zár gombját, így a fényképez gép megrázkódhat a zár felengedésekor. Ha boltívet képez, akkor a félig lenyomva történ zárkezelést igen nehéz végrehajtani. 14 NORMÁL M KÖDTETÉS

15 FÉNYKÉPEZÉSI TÁVOLSÁG Fénykép készítésekor a céltárgynak legalább 50 cm-re (19,6 hüvelyk) kell a fényképez gépt l lennie. Ha a céltárgy 50 cm-körüli távolságra van, használja a MAKRO módot a jobb eredmény elérése érdekében. (Lásd: oldal 30.) 2. Mozgassa a fényképez gépet úgy, hogy az LCD kijelz n látható fókuszkeret közepébe kerüljön a céltárgy. A KÉPRENDSZER Rövid leírás a fényképek készítésének mikéntjér l. FÉNYKÉPEK KÉSZÍTÉSE AZ LCD KIJELZ HASZNÁLATÁVAL Az LCD kijelz t a fénykép megkomponálására használhatja az automatikus fókuszálás segítségével. A megörökített kép megjelenik, majd elt nik. c FIGYELEM Ne helyezze ujjait a lencsék elé. Ne próbálja manuálisan beállítani a lencséket. Ez rongálhatja a készüléket. P KI-/BEKAPCSOLÓ gomb 50 cm (19,6 hüvelyk) Fókuszpont Fordítsa a TÁRCSAKAPCSOLÓT FÉNYKÉP MÓD-ra. 3. Nyomja meg a Zár gombot félig, a fókusz beállításához. Jelz fény (zöld) Mikor a fókusz beállításra került, a jelz fény bekapcsol és a fókuszkeret az LCD kijelz n zöld szín vé válik és egy sípoló hangjelzés hallatszik. Ha a kép nincsen fókuszban, a jelz fény villogni fog, és a fókuszkeret az LCD kijelz n piros szín vé válik. Ha ez történik, tegye az ujját a zár gombjára, és próbálja újrafókuszálni a képet. fókuszkeret Tartsa szem el tt, hogy a kép nem lesz éles, ha a céltárgy közelebb van 50 cm-nél. Használja a MAKRO módot. (Lásd: oldal 30.) 4. Nyomja meg a Zár gombját teljesen a fénykép elkészítéséhez. A fénykép elkészültét a zárhang fogja jelezni. Ez a hangjelzés kikapcsolható. (Lásd: oldal 47.) 5. Ha végzett, nyomja meg a KI-/BEKAPCSOLÓ gombot a fényképez gép kikapcsolásához. A lencsék visszahúzódnak, és lencse fedél bezáródik. 1. Nyomja meg a KI-/BEKAPCSOLÓ gombot a fényképez gép bekapcsolásához. A lencsék felveszik m ködési állapotukat, a fedél pedig kinyílik. A kép megjelenik az LCD kijelz n. NORMÁL M KÖDTETÉS 15

16 A GYORS MEGTEKINTÉS KI-/BEKAPCSOLÁSA A készülék a rögzített fényképet az LCD kijelz re rakja ki 3 másodpercre, a rögzítést követ en. Ez a funkció kikapcsolható. Forgassa a TÁRCSAKAPCSOLÓT a BEÁLLÍTÁS módra, majd nyomja meg a KI-/BEKAPCSOLÓ 2. Nyomja meg a KÉPERNY gombot az LCD KIJELZ kikapcsolásához. Lásd: oldal 26 a KÉPERNY gomb használatának részleteiért. KERES l gomb u gomb r gomb d gomb Használja a ud GOMBOKAT a GYORS MEGTEKINTÉS kiemelésére. Használja a lr GOMBOKAT a KI/BE kiválasztására. A rögzített kép kijelzésre kerül. 3 másodperc elteltével elt nik, vagy a zár gombjának félig történ megnyomásával hamarabb is eltüntethet. Kizárólag a KERES használatakor a GYORS MEGTEKINTÉS funkció nem m ködik. 3. Vigye a céltárgyat a fókuszkeretbe. A fényképez gép beállítja a fókuszt a fókuszkeret közepén lev képre. KÉPERNY gomb A CSAK KERES MÓD HASZNÁLATA Hogyan készítsünk fényképeket kizárólag a keres használatával, mikor az LCD kijelz ki van kapcsolva. A módszer teljesen hasonló, mint egy hagyományos távolságkeres fényképez gép esetében. Az LCD kijelz igénybevételével történ fényképezéshez képest a Csak keres mód energiatakarékosabb. c FIGYELEM Ne helyezze ujjait a lencsék elé. Ne próbálja manuálisan beállítani a lencséket. Ez rongálhatja a készüléket. P KI-/BEKAPCSOLÓ gomb Fordítsa a TÁRCSAKAPCSOLÓT FÉNYKÉP MÓD-ra. 1. Nyomja meg a KI-/BEKAPCSOLÓ gombot a fényképez gép bekapcsolásához. A lencsék felveszik m ködési állapotukat, a fedél pedig kinyílik. A tárgy megjelenik az LCD kijelz n. A fényképez gép BEKAPCSOLÁS-ának kiemelését mostantól mell zni fogjuk. 4. Nyomja meg a Zár gombot félig, a fókusz beállításához. A keres a fényképezés során. Jelz fény (zöld) Ha a fókusz beállításra került, a jelz fény bekapcsol és egy sípoló hangjelzés hallatszik. Ha a kép nincsen fókuszban, a jelz fény villogni fog és egy hangjelzés hallatszik. Ha ez történik, tegye az ujját a zár gombjára, és próbálja újrafókuszálni a képet. Tartsa szem el tt, hogy a kép nem lesz éles, ha a céltárgy közelebb van 50 cm-nél. Használja a MAKRO módot. (Lásd: oldal 30.) 5. Nyomja meg a Zár gombját teljesen a fénykép elkészítéséhez. A zárhang jelzi, hogy a zár felengedésre került. A zárhang kikapcsolásának részleteiért lásd: oldal 47. A készülék készen áll a következ fénykép készítésére, miután a zöld jelzés nem villog tovább. 16 NORMÁL M KÖDTETÉS

17 6. Ellen rizze, hogy kikapcsolta-e a fényképez gépet a KI-/BEKAPCSOLÓ gomb segítségével, miután végzett a képek készítésével. A lencsék visszahúzódnak, és a fedél automatikusan bezáródik. A fényképez gép KIKAPCSOLÁS-ának kiemelését mostantól mell zni fogjuk. FIGYELMEZTET JELZÉS Közeli képek KERES -vel történ készítésekor csekély különbség lehet a keres n látott, és a rögzítésre került kép között, a parallaxisnak köszönhet en. Vegye figyelembe ezt a lehet séget a közeli képek keres vel történ készítésekor. A KERES VEL történ fényképek készítésekor, mikor az LCD kijelz ki van kapcsolja, a MENÜ gomb megnyomásával bekapcsolhatja a funkciók kijelzésére szolgáló menüt, így elvégezheti az esetleg szükséges beállításokat. (Lásd: 26, ) A menü kijelzését a MENÜ gomb ismételt megnyomásával megszüntetheti. HA A KÉP A FÓKUSZKERETEN KÍVÜL VAN Az automatikus fókusz csak akkor m ködik, ha a céltárgy a FÓKUSZKERET-en belül helyezkedik el a ZÁR gomb félig történ megnyomásakor. Miután a fókusz a céltárgyra beállítódott, elmozgathatja a keretet a kívánt elrendezésnek megfelel en, majd felengedheti a ZÁR-at. Forgassa a TÁRCSAKAPCSOLÓT a FÉNYKÉP 2. Nyomja meg a zár gombot félig, a fókusz beállításához. Ha a fókusz beállításra került, a jelz fény nem fog villogni sem az LCD kijelz n, sem a KERES -n. 3. Tartsa fenn a zár gombjának félig történ lenyomásáig az állapotot, és ha úgy gondolja, állítson a keret elhelyezkedésén. Jelz fény (zöld) 4. Nyomja meg a zár gombját teljesen a fénykép elkészítéséhez. A zárhang jelzi, hogy a zár felengedésre került. 1. Mozgassa a céltárgyat a fókuszkeret közepébe. Ha a fénykép megkomponálásához LCD kijelz t használ, a fókuszálandó tárgyat a keres közepében kell látnia. NORMÁL M KÖDTETÉS 17

18 OPTIKAI KICSINYÍTÉS/NAGYÍTÁS ÉS DIGITÁLIS KICSINYÍTÉS/NAGYÍTÁS A készülék 3x-os OPTIKAI KICSINYÍTÉS/NAGYÍTÁS és 2x-es DIGITÁLIS KICSINYÍTÉS/NAGYÍTÁS (2 keret) lehet ségekkel rendelkezik. A DIGITÁLIS KICSINYÍTÉS/NAGYÍTÁS használható az LCD kijelz vel történ fényképezésnél, így maximum 9x-es KICSINYÍTÉS/NAGYÍTÁS érhet el. OPTIKAI KICSINYÍTÉS/NAGYÍTÁS TÁVOLSÁGA (3x-os) A digitális kicsinyítés/nagyítás kiválasztása a MENÜ segítségével A MENÜ gomb megnyomása után használja a lr gombokat a digitális kicsinyítés/nagyítás kiválasztásához. A du gombok segítségével választhat a BE és a KI lehet ségek közül. A 204 mm kétszeres digitális nagyítása A 306 mm háromszoros digitális nagyítása DIGITÁLIS KICSINYÍTÉS/NAGYÍTÁS (2x-es) A nagyításhoz nyomja meg a T gombot a kicsinyítéshez A gyújtótávolság a 35 mm-es optikai nyomja meg a W kicsinyít /nagyító lencsékkel van lefedve. DIGITÁLIS KICSINYÍTÉS/NAGYÍTÁS (3x-os) A nagyításhoz nyomja meg a T gombot a kicsinyítéshez nyomja meg a W A DIGITÁLIS KICSINYÍTÉS/NAGYÍTÁS bekapcsolásához el ször nyomja meg a T kicsinyítés/nagyítás gombot az OPTIKAI KICSINYÍTÉS/NAGYÍTÁS maximálásához, majd engedje fel és nyomja meg újra. Ez 2x-es DIGITÁLIS KICSINYÍTÉS/NAGYÍTÁS-t fog eredményezni. Engedje fel, majd nyomja meg újra a 3x-os DIGITÁLIS KICSINYÍTÉS/NAGYÍTÁS eléréséhez. A normál OPTIKAI KICSINYÍTÉS/NAGYÍTÁS lehet séghez való visszatéréshez nyomja meg a W kicsinyítés/nagyítás gombot, engedje fel és nyomja meg újra. Digitális nagyítás használatakor a kicsinyítés/nagyítás kijelz a T jobb oldalán kerül megjelenítésre. 2x-es kicsinyítés/nagyítás esetében a T közepén, 3x-os kicsinyítés/nagyítás esetében pedig a jobb oldalán. FIGYELMEZTET JELZÉS A digitális kicsinyítés/nagyítás a KERES alkalmazásakor is használható, bár az összes digitálisan javított kép felbontása csökkenni fog. KÉPRÖGZÍTÉSI BEÁLLÍTÁSOK A felbontás és a tömörítés kiválasztása Forgassa a TÁRCSAKAPCSOLÓT a FÉNYKÉP 1. Nyomja meg a MENÜ gombot és használja a lr gombokat a FELBONTÁS kiválasztására. 2. Használja a ud gombokat a pixelek számának (a méretnek) a kiválasztására a normál, a finom és a szuper finom lehet ségek segítségével. FELBONTÁS Normál 2x-es DIGITÁLIS KICSINYÍTÉS/N AGYÍTÁS (2x-es) 3x-os DIGITÁLIS KICSINYÍTÉS/N AGYÍTÁS Normál pixel pixel pixel Finom pixel pixel pixel Szuper finom pixel pixel pixel 3. Nyomja meg a MENÜ gombot és használja a lr gombokat a TÖMÖRÍTÉS kiválasztására. A normál mód nagy tömörítéssel dolgozik, ami kevesebb memóriát igényel, de alacsonyabb képmin séget eredményez. A finom mód a legjobb képmin séget eredményezi, de több memóriát igényel. 18 NORMÁL M KÖDTETÉS

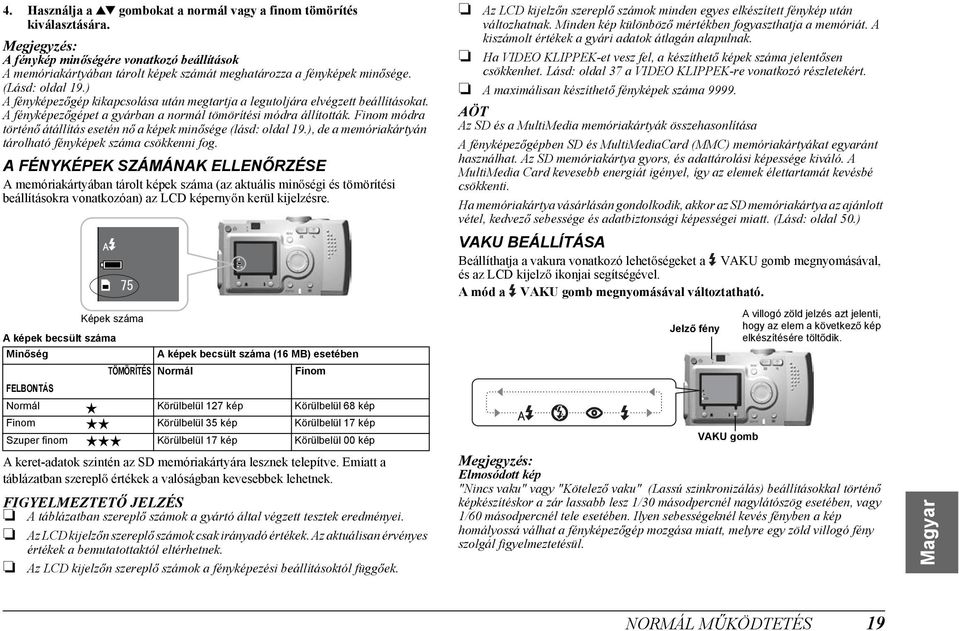

19 4. Használja a ud gombokat a normál vagy a finom tömörítés kiválasztására. A fénykép min ségére vonatkozó beállítások A memóriakártyában tárolt képek számát meghatározza a fényképek min sége. (Lásd: oldal 19.) A fényképez gép kikapcsolása után megtartja a legutoljára elvégzett beállításokat. A fényképez gépet a gyárban a normál tömörítési módra állították. Finom módra történ átállítás esetén n a képek min sége (lásd: oldal 19.), de a memóriakártyán tárolható fényképek száma csökkenni fog. A FÉNYKÉPEK SZÁMÁNAK ELLEN RZÉSE A memóriakártyában tárolt képek száma (az aktuális min ségi és tömörítési beállításokra vonatkozóan) az LCD képerny n kerül kijelzésre. A képek becsült száma Min ség FELBONTÁS Képek száma A képek becsült száma (16 MB) esetében TÖMÖRÍTÉS Normál Finom Normál Körülbelül 127 kép Körülbelül 68 kép Finom Körülbelül 35 kép Körülbelül 17 kép Szuper finom Körülbelül 17 kép Körülbelül 00 kép A keret-adatok szintén az SD memóriakártyára lesznek telepítve. Emiatt a táblázatban szerepl értékek a valóságban kevesebbek lehetnek. FIGYELMEZTET JELZÉS A táblázatban szerepl számok a gyártó által végzett tesztek eredményei. Az LCD kijelz n szerepl számok csak irányadó értékek. Az aktuálisan érvényes értékek a bemutatottaktól eltérhetnek. Az LCD kijelz n szerepl számok a fényképezési beállításoktól függ ek. Az LCD kijelz n szerepl számok minden egyes elkészített fénykép után változhatnak. Minden kép különböz mértékben fogyaszthatja a memóriát. A kiszámolt értékek a gyári adatok átlagán alapulnak. Ha VIDEO KLIPPEK-et vesz fel, a készíthet képek száma jelent sen csökkenhet. Lásd: oldal 37 a VIDEO KLIPPEK-re vonatkozó részletekért. A maximálisan készíthet fényképek száma AÖT Az SD és a MultiMedia memóriakártyák összehasonlítása A fényképez gépben SD és MultiMediaCard (MMC) memóriakártyákat egyaránt használhat. Az SD memóriakártya gyors, és adattárolási képessége kiváló. A MultiMedia Card kevesebb energiát igényel, így az elemek élettartamát kevésbé csökkenti. Ha memóriakártya vásárlásán gondolkodik, akkor az SD memóriakártya az ajánlott vétel, kedvez sebessége és adatbiztonsági képességei miatt. (Lásd: oldal 50.) VAKU BEÁLLÍTÁSA Beállíthatja a vakura vonatkozó lehet ségeket a VAKU gomb megnyomásával, és az LCD kijelz ikonjai segítségével. A mód a VAKU gomb megnyomásával változtatható. Jelz fény A villogó zöld jelzés azt jelenti, hogy az elem a következ kép elkészítésére tölt dik. VAKU gomb Elmosódott kép "Nincs vaku" vagy "Kötelez vaku" (Lassú szinkronizálás) beállításokkal történ képkészítéskor a zár lassabb lesz 1/30 másodpercnél nagylátószög esetében, vagy 1/60 másodpercnél tele esetében. Ilyen sebességeknél kevés fényben a kép homályossá válhat a fényképez gép mozgása miatt, melyre egy zöld villogó fény szolgál figyelmeztetésül. NORMÁL M KÖDTETÉS 19

20 AÖT Fényképezés lassú szinkronizálású zárral Ez a technika lehet vé teszi, hogy a vakut a lassú zárral történ fényképezési móddal szinkronizálja. A vaku használatának legtöbb esetében, ha igen sötét van, akkor a háttér el t nik a sötétb l, de ha a Kötelez vaku beállításokat használja, akkor az expozíciós id megnövekszik (Fényképezés lassú szinkronizálású zárral) és a háttér világosabbá válik. Fotóállvány használata ajánlott a képek homályossá válásának elkerülése érdekében. A vaku ikonok f funkciói Vaku távolság Automatikus vaku (alapértelmezett beállítás) Nincs vaku Automatikus vörös szem effektus csökkentés Kötelez vaku ISO érzékenység (Lásd: oldal 33.) 20 NORMÁL M KÖDTETÉS A vaku automatikusan m ködésbe lép sötét környezetben. Világos környezetben a vaku nem lép m ködésbe. Ez a beállítás használatos a legtöbb esetben. Sötét környezetben is kikapcsolja a vakut. Éjszakai képekhez használja, vagy ha a vaku használata nem megengedett. Vegye figyelembe, hogy az így készült képek homályosak lehetnek a lassú zársebesség miatt. A Nincs vaku a FOLYAMATOS és a VIDEO KLIPP módokban automatikus beállítás. Ezt a beállítást éjszakai vakus fényképezéskor, vagy beltéri környezetben használja. A vaku m ködésbe lép, majd a kép elkészültekor ismét elsül. Ez segít a vörös szem effektus hatásait csökkenteni. A vaku mindig m ködésbe lép, függetlenül az aktuális fényhatásoktól. Fényes háttér esetében, vagy nappal szembeni fényképezéskor használja. Sötét helyen használva az expozíciós id megnövekszik, és a Fényképezés lassú szinkronizálású zárral fog m ködésbe lépni. Vegye figyelembe, hogy az így készült képek homályosak lehetnek. ISO érzékenység Normál (Nagylátószög) Normál (Tele) Normál érzékenység ISO 100 0,5 2,6 m (1,6 8,5 láb) 0,5 1,5 m (1,6 4,9 láb) Magas érzékenység ISO 200 0,5 3,7 m (1,6 12,1láb) 0,5 2,1 m (1,6 6,9 láb) Szuper magas érzékenység ISO 400 0,5 5,2 m (1,6 17,1 láb) 0,5 3,0 m (1,6 9,8 láb) AZ ID ZÍT HASZNÁLATA Akkor használja az id zít t, ha olyan felvételt kíván készíteni, melyen Ön is szerepelni kíván. Ez a funkció megszünteti a homályosodást. Forgassa a TÁRCSAKAPCSOLÓT a FÉNYKÉP MENÜ gomb 1. Nyomja meg a MENÜ gombot, és válassza ki az ID ZÍT lehet séget a lr gombok használatával. 2. Válasszon a 2 vagy 10 másodperces értékek közül a ud gombok használatával. TANÁCS Rövid id zít Éjjel készített fényképek, napsütésben, vagy MAKRO módban készített fényképek könnyen homályossá válhatnak. A fénykép gyakran válik homályossá akkor, ha a fényképez gép mozog a zár gombjának megnyomása közben (mivel a zár nyitva van). Rövid id zít használatakor a beállítások miatt a zár 2 másodperccel a gomb megnyomása után enged fel, így segít elkerülni a képek homályossá válását. A fény 2 másodpercig villogni fog, miel tt a zár felenged. 3. Állítsa középre a képet, majd nyomja meg a ZÁR A 10 másodperces módban a fény lassan fog villogni 8 másodpercig, majd az utolsó 2 másodpercben gyorsan fog villogni, miel tt a zár felenged. Az id zít hangjelzés bekapcsolásához lásd: oldal 47. l gomb u gomb r gomb d gomb A fény 8 másodpercig lassan villogni fog. A fény 2 másodpercig gyorsan villogni fog. A zár felenged. Világító fénycsík Ha le kívánja állítani a folyamatot id zít módban a zár gombjának megnyomása után, nyomja meg a MAKRO AZ EPSON ajánlja, hogy ezen üzemmód használatakor alkalmazzon fotóállványt, vagy helyezze sima vízszintes felületre a fényképez gépet.

21 VISSZAJÁTSZÓ RENDSZER Megnézheti a képeket és a video klippeket, több különböz módon. EGYENKÉNTI VISSZAJÁTSZÁS P KI-/BEKAPCSOLÓ gomb KICSINYÍTÉS/NA GYÍTÁS gomb W MAKRO gomb Forgassa a TÁRCSAKAPCSOLÓT a VISSZAJÁTSZÁS A fényképez gép egy nézeget vé válik, és visszajátsza az összes elkészített képet. l gomb u gomb r gomb d gomb KÉPERNY gomb Kép-azonosító rendszer A bal oldali 24 az aktuális fénykép, a jobb oldali 75 a már elkészített fényképek száma. KICSINYÍTÉS/NA GYÍTÁS gomb T Dátum Méret Tömörítés Nyomja meg a l gombot az el z kép megjelenítéséhez. Nyomja meg a r gombot a következ kép megjelenítéséhez. Az éppen aktuális képet törölheti a MAKRO gomb megnyomásával. (Lásd: oldal 23.) Valahányszor, mikor megnyomja a KÉPERNY gombot, az LCD kijelz n lev ikonok ki- vagy bekapcsolhatóak. TÖBBSZÖRÖS KÉPEK MEGJELENÍTÉSE Az LCD kijelz egyszerre 6 képet tud megjeleníteni. Forgassa a TÁRCSAKAPCSOLÓT a VISSZAJÁTSZÁS 1. Nyomja meg a W KICSINYÍTÉS/NAGYÍTÁS gombot, hogy 6 képet tudjon megjeleníteni egyszerre. 2. Változtassa a képeket a udl r gombok megnyomásával. Egyetlen kép megjelenítéséhez nyomja meg a T KICSINYÍTÉS/NAGYÍTÁS A következ szimbólumok jelenhetnek meg az LCD kijelz n. : VIDEO KLIPP adat (Lásd: oldal 37.) : P.I.F. keret (Lásd: oldal 27.) : Az adat nem jeleníthet meg vagy nem nyomtatható KÉPNAGYÍTÁS AZ LCD KIJELZ N Hogyan nagyítsa az elkészített képeket maximum 4x-esre. Forgassa a TÁRCSAKAPCSOLÓT a VISSZAJÁTSZÁS Nyomja meg a T KICSINYÍTÉS/NAGYÍTÁS A T gomb nagyítja a képet, a W gomb csökkenti azt. Ha a W gomb nyomását folytatja, a kép visszaalakul a normál méretére. A kijelölés területét a udl r gombokkal változtathatja. Valahányszor, mikor megnyomja a KÉPERNY gombot, az LCD kijelz n lev információ ikonok ki- vagy bekapcsolhatóak. NORMÁL M KÖDTETÉS 21

22 DIAVETÍTÉS Az elkészített fényképeket egymás után sorban visszanézheti. Forgathatja is a fényképeket. MENÜ gomb Forgassa a TÁRCSAKAPCSOLÓT a VISSZAJÁTSZÁS GYORS FÉNYKÉP ÁTTEKINTÉS Hogyan tekintheti át a fényképeket még FÉNYKÉP MÓD-ban. KICSINYÍTÉS/NA GYÍTÁS gomb W Forgassa a TÁRCSAKAPCSOLÓT a FÉNYKÉP KICSINYÍTÉS/NAGYÍT ÁS gomb T MAKRO gomb VAKU gomb l gomb u gomb r gomb d gomb 1. Nyomja meg a MENÜ gombot, és válassza ki a DIAVETÍTÉS lehet séget a lr gombok segítségével. A diavetítés közben az állóképek 3 másodpercre lesznek láthatóak. A diavetítés elkezdése után az állóképek és a VIDEO KLIPP-ek egyaránt lejátszásra kerülnek, mégpedig folyamatosan. 2. Nyomja meg a VAKU gombot a diavetítés megkezdéséhez. Nyomja meg a MAKRO gombot a diavetítés szüneteltetéséhez. Nyomja meg ismét a MAKRO gombot a diavetítés újraindításához. Nyomja meg a VAKU gombot a diavetítésb l való kilépéshez. MAKRO gomb Nyomja meg az módba vált. VAKU gomb l gomb u gomb r gomb d gomb ÁTTEKINTÉS gomb ÁTTEKINTÉS Az LCD kijelz ÁTTEKINTÉS Használja a T KICSINYÍTÉS/NAGYÍTÁS gombot a kép nagyításához. Használja a W KICSINYÍTÉS/NAGYÍTÁS gombot a normál mérethez való visszatéréshez. Gombok, melyek váltják a képeket. A MAKRO gomb törli a képet. Az ÁTTEKINTÉS gomb szolgál a FÉNYKÉP módba való visszatéréshez. 22 NORMÁL M KÖDTETÉS
