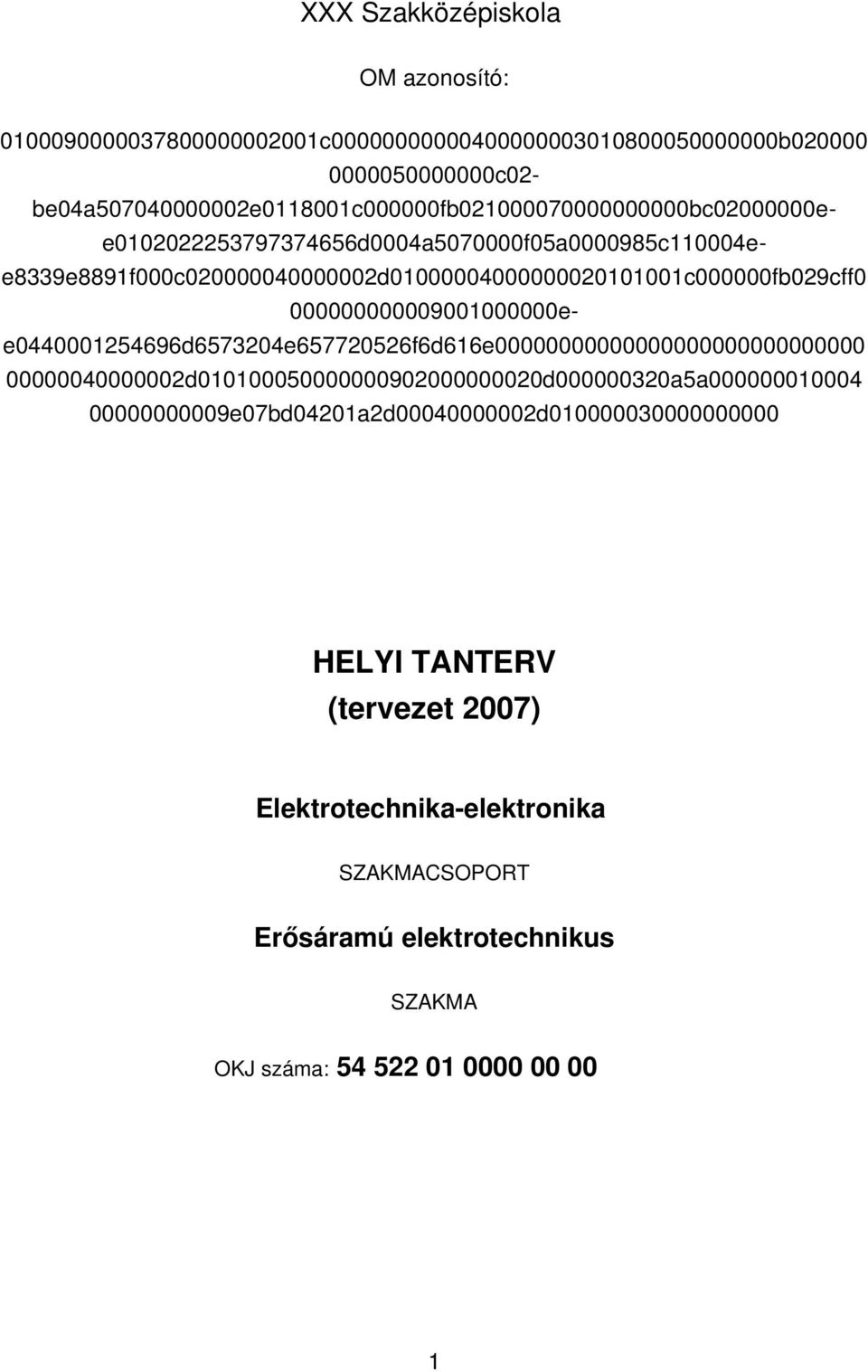

1 XXX Szakközépiskola OM azonosító: c b c02 be04a e c000000fb bc ee d0004a f05a c110004ee8339e8891f000c d c000000fb029cff ee d e f6d616e d d a5a e07bd04201a2d d HELYI TANTERV (tervezet 2007) Elektrotechnika elektronika SZAKMACSOPORT Erősáramú elektrotechnikus SZAKMA OKJ száma: 1

2 2 Érvényesség: 2008.szeptember 01 től

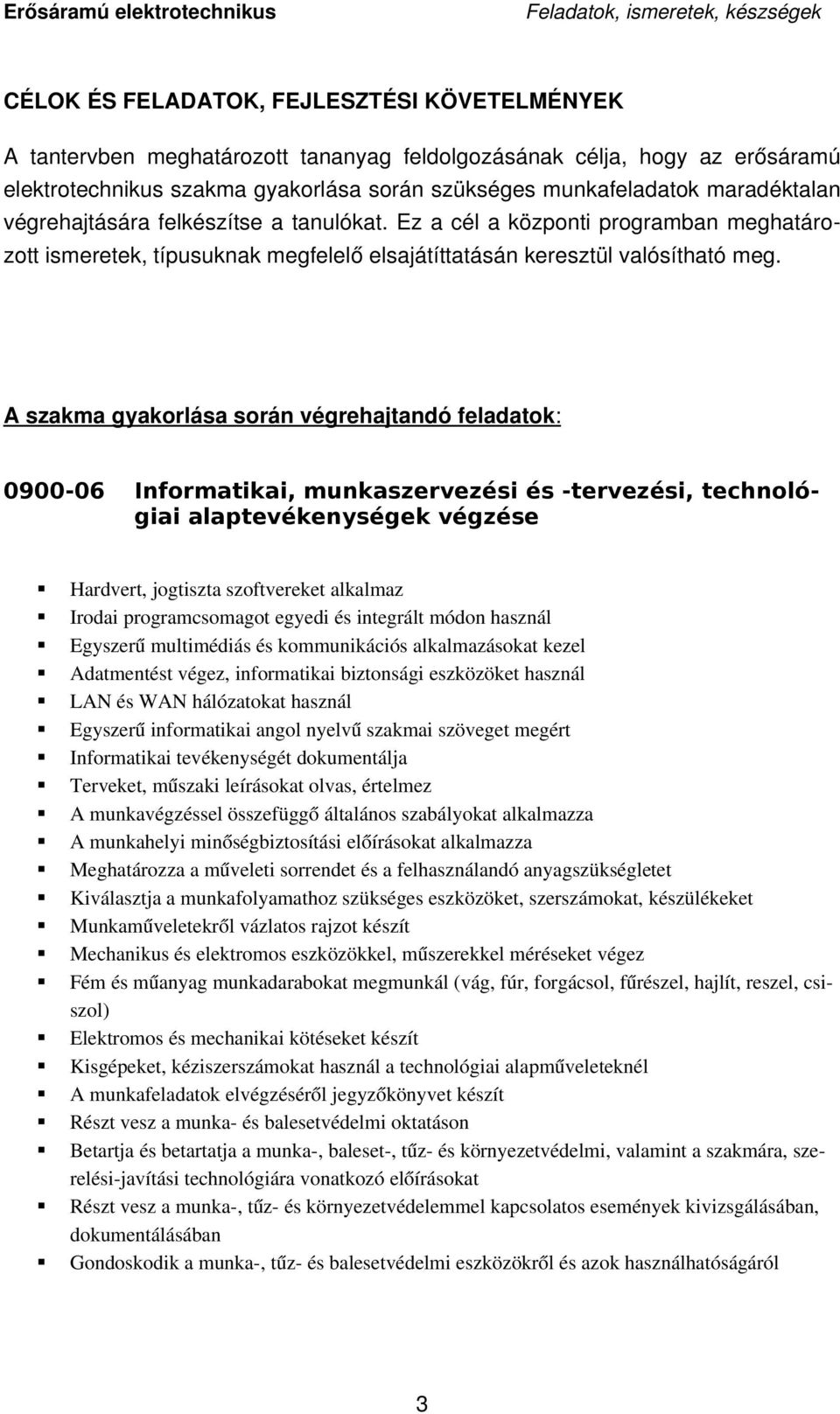

3 Feladatok, ismeretek, készségek CÉLOK ÉS FELADATOK, FEJLESZTÉSI KÖVETELMÉNYEK A tantervben meghatározott tananyag feldolgozásának célja, hogy az erősáramú elektrotechnikus szakma gyakorlása során szükséges munkafeladatok maradéktalan végrehajtására felkészítse a tanulókat. Ez a cél a központi programban meghatározott ismeretek, típusuknak megfelelő elsajátíttatásán keresztül valósítható meg. A szakma gyakorlása során végrehajtandó feladatok: Informatikai, munkaszervezési és -tervezési, technológiai alaptevékenységek végzése Hardvert, jogtiszta szoftvereket alkalmaz Irodai programcsomagot egyedi és integrált módon használ Egyszerű multimédiás és kommunikációs alkalmazásokat kezel Adatmentést végez, informatikai biztonsági eszközöket használ LAN és WAN hálózatokat használ Egyszerű informatikai angol nyelvű szakmai szöveget megért Informatikai tevékenységét dokumentálja Terveket, műszaki leírásokat olvas, értelmez A munkavégzéssel összefüggő általános szabályokat alkalmazza A munkahelyi minőségbiztosítási előírásokat alkalmazza Meghatározza a műveleti sorrendet és a felhasználandó anyagszükségletet Kiválasztja a munkafolyamathoz szükséges eszközöket, szerszámokat, készülékeket Munkaműveletekről vázlatos rajzot készít Mechanikus és elektromos eszközökkel, műszerekkel méréseket végez Fém és műanyag munkadarabokat megmunkál (vág, fúr, forgácsol, fűrészel, hajlít, reszel, csiszol) Elektromos és mechanikai kötéseket készít Kisgépeket, kéziszerszámokat használ a technológiai alapműveleteknél A munkafeladatok elvégzéséről jegyzőkönyvet készít Részt vesz a munka és balesetvédelmi oktatáson Betartja és betartatja a munka, baleset, tűz és környezetvédelmi, valamint a szakmára, szerelési javítási technológiára vonatkozó előírásokat Részt vesz a munka, tűz és környezetvédelemmel kapcsolatos események kivizsgálásában, dokumentálásában Gondoskodik a munka, tűz és balesetvédelmi eszközökről és azok használhatóságáról 3

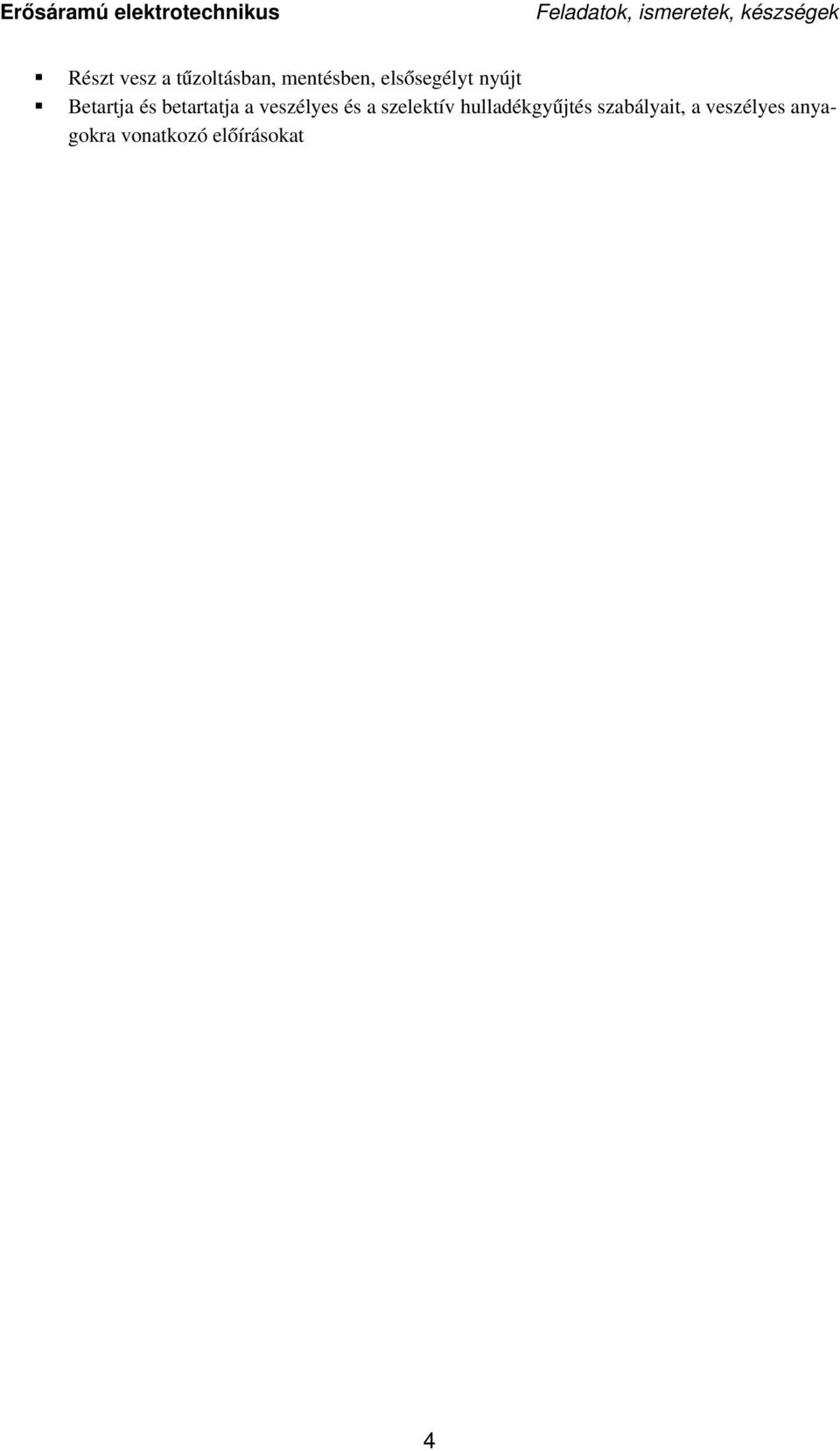

4 Feladatok, ismeretek, készségek Részt vesz a tűzoltásban, mentésben, elsősegélyt nyújt Betartja és betartatja a veszélyes és a szelektív hulladékgyűjtés szabályait, a veszélyes anyagokra vonatkozó előírásokat 4

5 Feladatok, ismeretek, készségek Áramkörök, áramköri feladatok tervezése, előkészítése, dokumentálása Áramkört tervez számítógéppel Műszaki rajz készítő programot használ Rajzdokumentációt, mérési jegyzőkönyvet készít számítógéppel Szakterületének megfelelő szabadkézi rajzot, vázlatot készít alkatrészekről, villamos berendezésekről Villamos műszaki kiviteli terveket (műszaki leírást, tervrajzokat, blokkvázlatot, elvi kapcsolási rajzot, áramútrajzot, nyomvonalrajzokat, installációs rajzokat stb.) értelmez és használ Anyagjegyzéket és költségvetést használ, illetve állít össze Elvi villamos működési rajzok alapján szerelési rajzokat készít Mérések végzésekor mérési jegyzőkönyvet készít Alkalmazza a hagyományos és ekektronikus adatrögzítés eszközeit (írásos, ábrás és elektronikus adatrögzítést végez) Egyezteti a munkafolyamatot a partnerekkel Megismeri a munkaterületet Elkészíti és elhelyezi a figyelmeztető feliratokat, illetve jelzéseket Elvégzi a szükséges feszültségmentesítéseket Adott kapcsoláshoz alkatrészek kiválasztását (katalógusból), paraméterek ellenőrzését (méréssel) végzi Áramkört tervez, készít, alkatrészeket beültet, áramköröket éleszt, áramkör működését ellenőrzi és az alkalmazott technológia függvényében a lehetséges javításokat elvégzi Erősáramú szerelések végzése Mechanikai méreteket felvesz, ellenőriz Gépelemeket (tengelykapcsolók, csapágyak, fogaskerekek, alapvető hajtások) alkalmaz, szerel Alapvető gépészeti berendezéseket (szivattyúkat, kompresszorokat, ventilátorokat, belső égésű motorokat) üzemeltet Kommunális épületek villanyszerelését végzi, áramköreit ellenőrzi Kommunális épületek fogyasztásmérő kialakítását létrehozza, ellenőrzi Fontosabb fogyasztói berendezések bekötését létrehozza, ellenőrzi Kommunális épületek fogyasztásmérőjének csatlakozását az áramszolgáltatói hálózatra létrehozza, ellenőrzi A szerelési technológiákat és a készülékeket kiválasztja a vonatkozó szabványok figyelembevételével Kisfeszültségű szabadvezetéki és kábelhálózatokon jelentkező szerelési, kötési, csatlakozási feladatokat elvégzi, ellenőrzi Kiépíti és ellenőrzi a védőföldelést és a nullázott rendszert Kiépíti és ellenőrzi az EPH rendszert 5

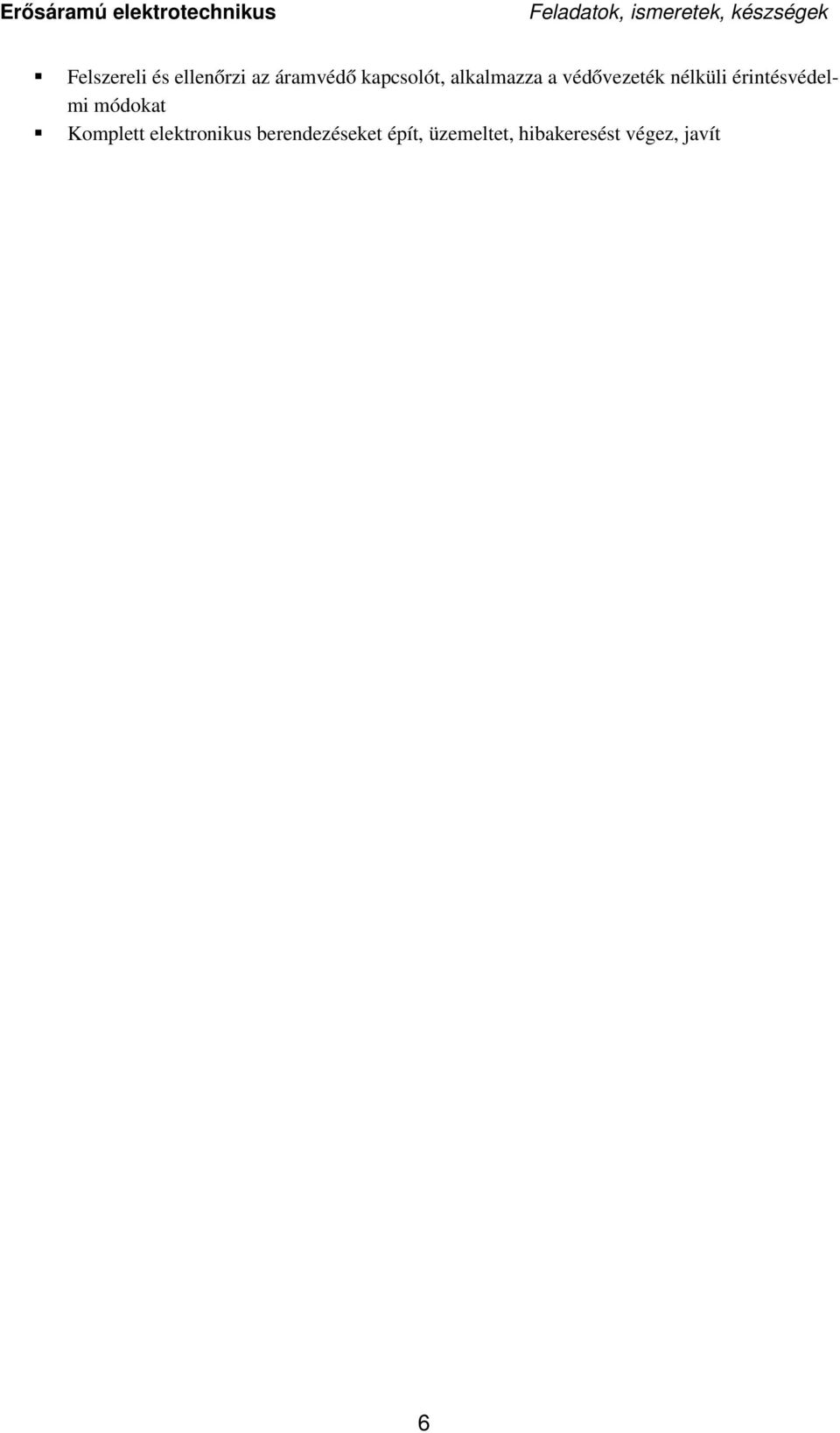

6 Feladatok, ismeretek, készségek Felszereli és ellenőrzi az áramvédő kapcsolót, alkalmazza a védővezeték nélküli érintésvédelmi módokat Komplett elektronikus berendezéseket épít, üzemeltet, hibakeresést végez, javít 6

7 Feladatok, ismeretek, készségek Erősáramú mérések végzése Használja az analóg és digitális villamos mérőműszereket Alapvető villamos mennyiségek (feszültség, áram, ellenállás, teljesítmény, fogyasztás) számszerű jellemzőinek meghatározására mérőeszközöket választ Alapvető villamos mennyiségek (feszültség, áram, ellenállás, teljesítmény, fogyasztás) számszerű jellemzőinek mérését elvégzi Villamos jelek függvénykapcsolatát, időfüggvényét méri Alkalmazza a gyakoribb nem villamos mennyiség mérésére szolgáló átalakítókat Ellenőrzi az átalakítók működését Analóg, digitális és teljesítményelektronikai elektronikus áramkörök jellemzőit méréssel meghatározza Villamos hálózatok és berendezések szabványossági felülvizsgálatával kapcsolatos méréseket végez Villamos hálózatok és berendezések érintésvédelmi felülvizsgálatával kapcsolatos méréseket végez Villamos hálózatokhoz és berendezésekhez tartozó irányítástechnikai és védelmi készülékek vizsgálatát, ellenőrzését végzi Energiagazdálkodással összefüggő méréseket végez Villamos gépek (transzformátorok, aszinkron, szinkron és egyenáramú gépek) legfontosabb üzemi jellemzőinek mérését végzi Erősáramú berendezések üzemeltetése Kisfeszültségű, kis teljesítményű transzformátort beköt, ellenőriz A motorok indítását, fordulatszámának és forgásirányának változtatását és fékezését végzi Szabályozott villamos hajtásokat üzemeltet Kis teljesítményű és speciális villamos motorokkal (pl. váltakozó áramú kommutátoros motorral, léptető motorral stb.) megvalósított hajtásokat üzemeltet Motorvezérléseket (motorvédő, indító, forgásirányváltó, fordulatszám változtató kapcsolásokat) valósít meg, telepít, beüzemel Elektromechanikus vezérléseket valósít meg, működésüket ellenőrzi Számítógépes, mikroprocesszoros, mikrokontrolleres és PLC vel irányított ipari folyamatokat szerel, üzemeltet A villamosenergia rendszer üzemeltetőjeként tevékenykedik Az erősáramú kapcsolókészülékeket kiválaszt, beköt, működtet és üzemeltet Villamos kapcsolóállomásokat üzemeltet Villamos hálózatokat üzemeltet Egyszerű hálózatok zárlatát számítással ellenőrzi, zárlatkorlátozás megoldásában közreműködik. Energiagazdálkodással kapcsolatos üzemeltetési feladatokban közreműködik (pl. fázisjavítás) Üzemirányítási, telemechanikai és a hangfrekvenciás rendszer működtetésében tevékenykedik 7

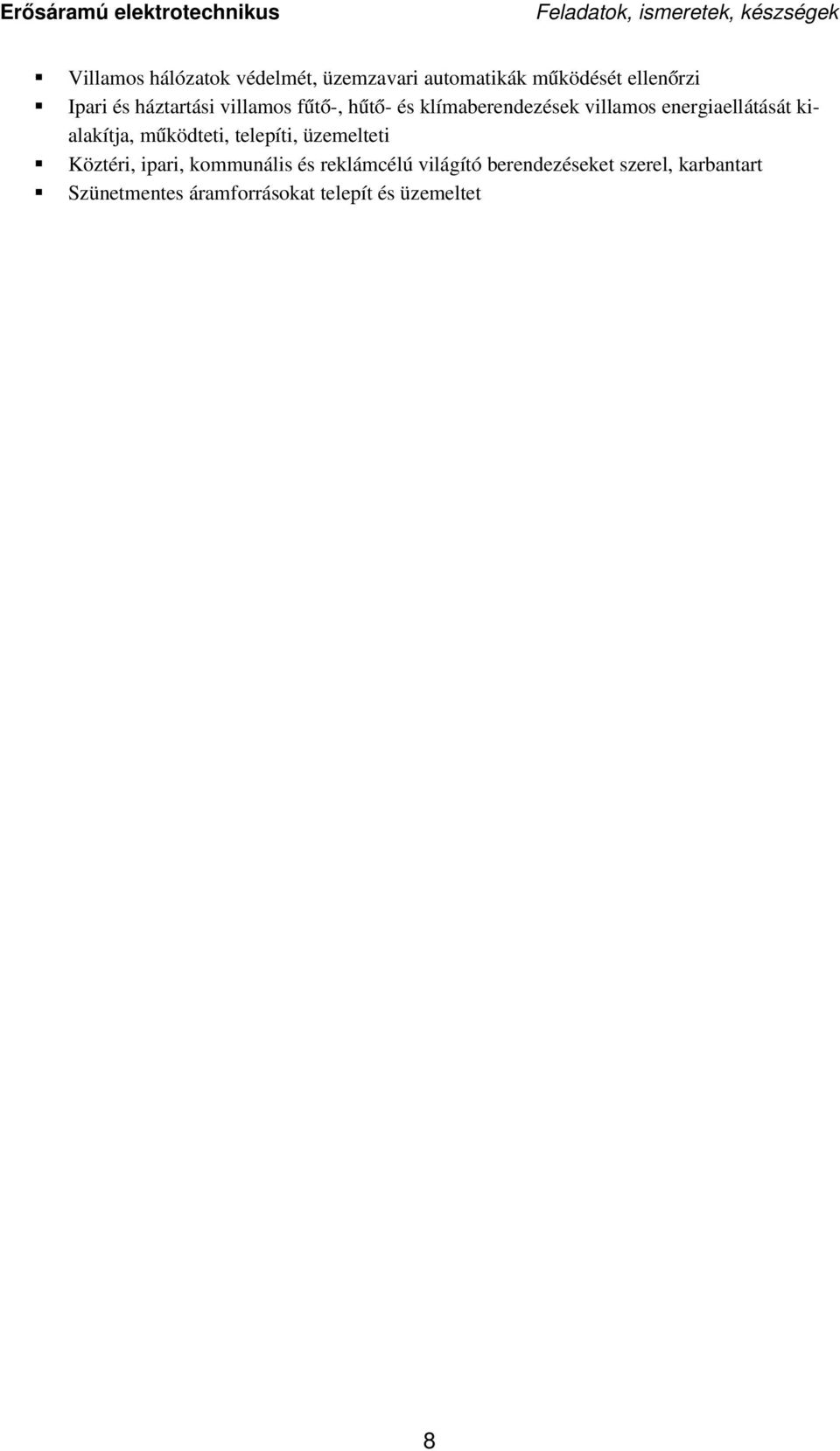

8 Feladatok, ismeretek, készségek Villamos hálózatok védelmét, üzemzavari automatikák működését ellenőrzi Ipari és háztartási villamos fűtő, hűtő és klímaberendezések villamos energiaellátását kialakítja, működteti, telepíti, üzemelteti Köztéri, ipari, kommunális és reklámcélú világító berendezéseket szerel, karbantart Szünetmentes áramforrásokat telepít és üzemeltet 8

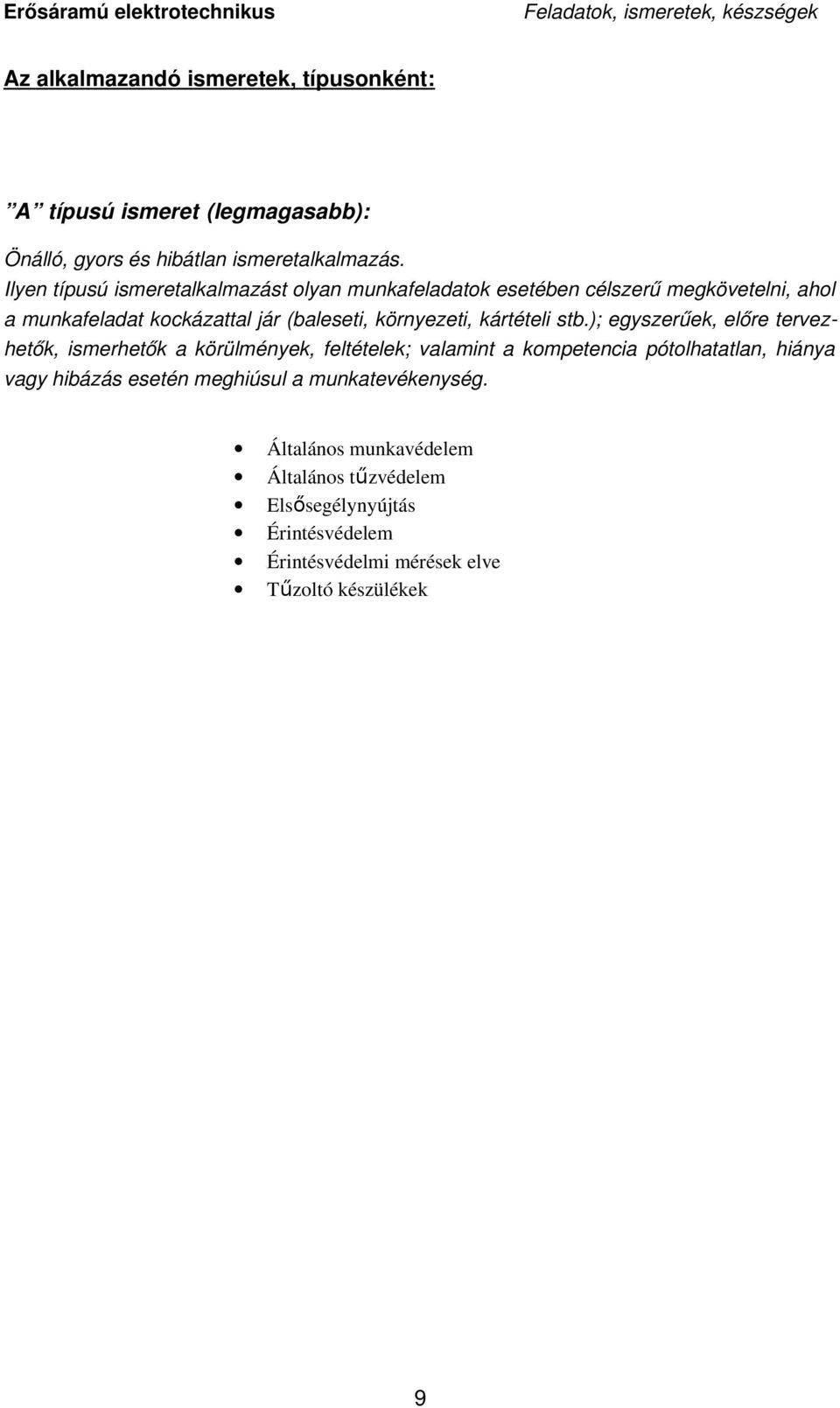

9 Feladatok, ismeretek, készségek Az alkalmazandó ismeretek, típusonként: A típusú ismeret (legmagasabb): Önálló, gyors és hibátlan ismeretalkalmazás. Ilyen típusú ismeretalkalmazást olyan munkafeladatok esetében célszerű megkövetelni, ahol a munkafeladat kockázattal jár (baleseti, környezeti, kártételi stb.); egyszerűek, előre tervezhetők, ismerhetők a körülmények, feltételek; valamint a kompetencia pótolhatatlan, hiánya vagy hibázás esetén meghiúsul a munkatevékenység. Általános munkavédelem Általános tűzvédelem Elsősegélynyújtás Érintésvédelem Érintésvédelmi mérések elve Tűzoltó készülékek 9

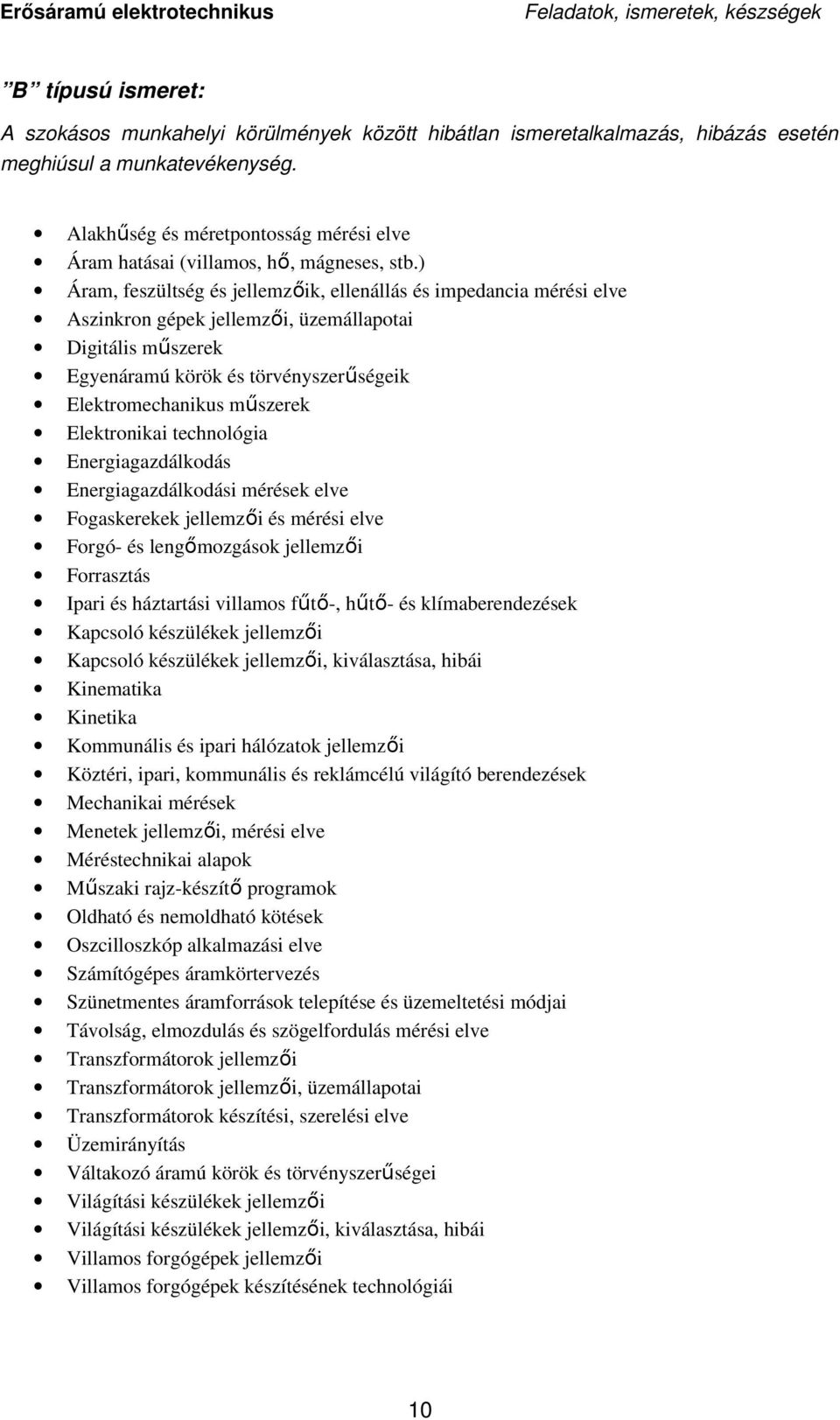

10 Feladatok, ismeretek, készségek B típusú ismeret: A szokásos munkahelyi körülmények között hibátlan ismeretalkalmazás, hibázás esetén meghiúsul a munkatevékenység. Alakhűség és méretpontosság mérési elve Áram hatásai (villamos, hő, mágneses, stb.) Áram, feszültség és jellemzőik, ellenállás és impedancia mérési elve Aszinkron gépek jellemzői, üzemállapotai Digitális műszerek Egyenáramú körök és törvényszerűségeik Elektromechanikus műszerek Elektronikai technológia Energiagazdálkodás Energiagazdálkodási mérések elve Fogaskerekek jellemzői és mérési elve Forgó és lengőmozgások jellemzői Forrasztás Ipari és háztartási villamos fűtő, hűtő és klímaberendezések Kapcsoló készülékek jellemzői Kapcsoló készülékek jellemzői, kiválasztása, hibái Kinematika Kinetika Kommunális és ipari hálózatok jellemzői Köztéri, ipari, kommunális és reklámcélú világító berendezések Mechanikai mérések Menetek jellemzői, mérési elve Méréstechnikai alapok Műszaki rajz készítő programok Oldható és nemoldható kötések Oszcilloszkóp alkalmazási elve Számítógépes áramkörtervezés Szünetmentes áramforrások telepítése és üzemeltetési módjai Távolság, elmozdulás és szögelfordulás mérési elve Transzformátorok jellemzői Transzformátorok jellemzői, üzemállapotai Transzformátorok készítési, szerelési elve Üzemirányítás Váltakozó áramú körök és törvényszerűségei Világítási készülékek jellemzői Világítási készülékek jellemzői, kiválasztása, hibái Villamos forgógépek jellemzői Villamos forgógépek készítésének technológiái 10

11 Feladatok, ismeretek, készségek Villamos hálózat Villamos készülékek jellemzői Villamosságtani alapfogalmak Villanyszerelés Szinkron gépek jellemezői, üzemállapotai Egyenáramú gépek jellemzői, üzemállapotai C típusú ismeret(középső): A szokásos munkahelyi körülmények között közvetlen személyes vezetői, szakmai irányítás, közreműködés nélkül, de források, segédeszközök igénybevételének lehetősége mellett; tájékozódásra, előzetes próbára, segédtevékenységekre is elegendő idő alatti; összességében,illetve önellenőrzés és javítás után megfelelő minőségű eredménnyel történő ismeretalkalmazás. Ilyen típusú ismeretalkalmazást olyan munkafeladatok esetében célszerű megkövetelni, ahol a munkafeladat nem jár munkabiztonsági, környezeti, illetve jelentős anyagi kártételi kockázattal; összetettek, de meghatározó elemeikben előre tervezhetők, ismerhetők a körülmények, feltételek; valamint a kompetencia nehézségek árán kiváltható, hiánya vagyhibázás esetén általában nem hiúsul meg a munkatevékenység. Alapvető gépészeti berendezések (szivattyúk, kompresszorok, ventilátorok, belső égésű motorok) Anyagismeret Csapágyak és csapágyazások Digitális technikai alapok Elektronikus mérőműszerek Finommechanikai elemek Fogaskerekes, csiga és egyéb hajtások jellemzői Környezetvédelem Kötőelemek Mechanikai mérőműszerek Műszaki ábrázolás Műszaki dokumentáció Műszerelemek Perifériák Statika Szabványok Szilárdságtan Teljesítményelektronikai áramkörök Tengelyek, tengelykapcsolók Villamos és gépész rajzjelek 11

12 Feladatok, ismeretek, készségek Villamos gépek biztonságtechnikája Villamos készülékek technológiái Villamos mérések 12

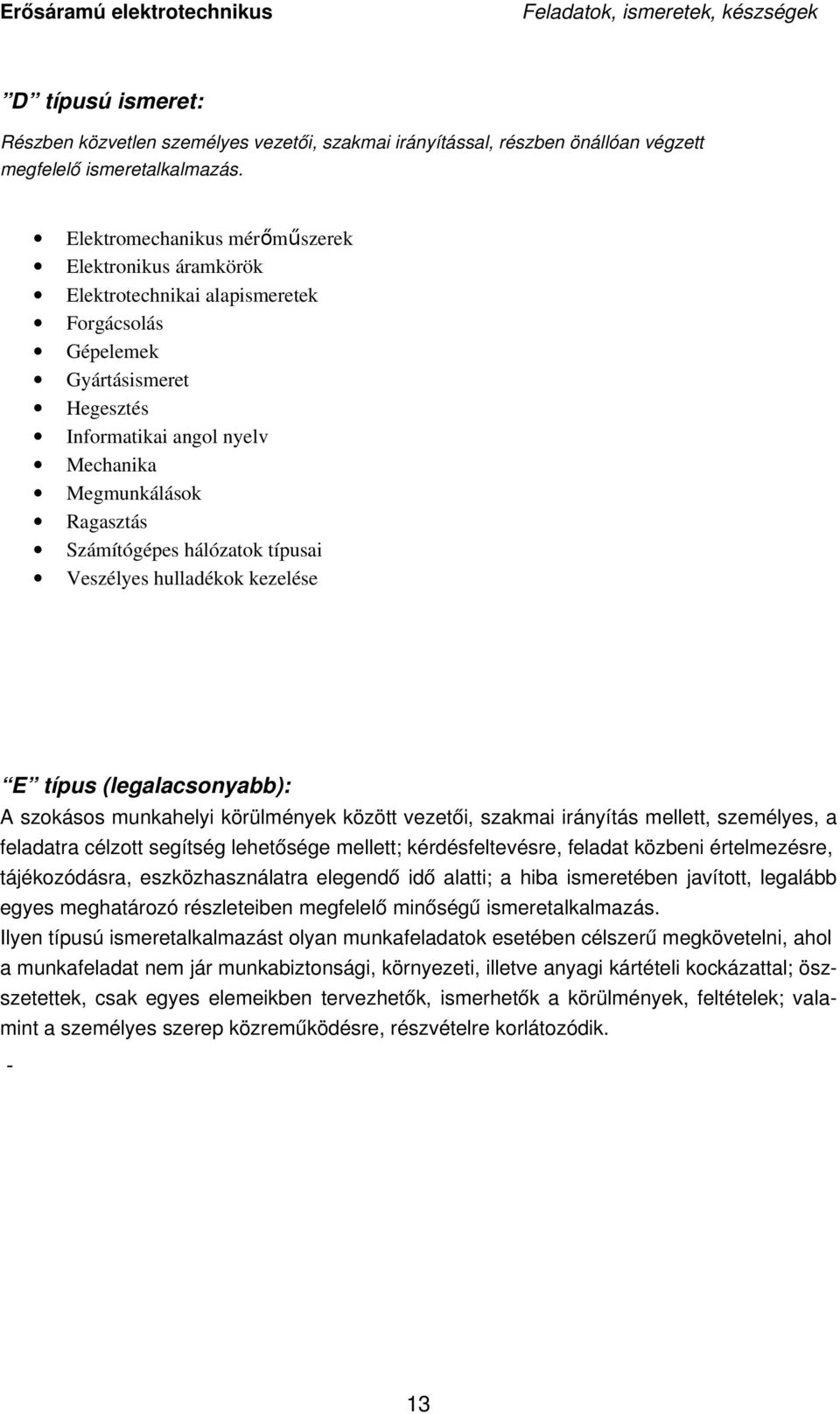

13 Feladatok, ismeretek, készségek D típusú ismeret: Részben közvetlen személyes vezetői, szakmai irányítással, részben önállóan végzett megfelelő ismeretalkalmazás. Elektromechanikus mérőműszerek Elektronikus áramkörök Elektrotechnikai alapismeretek Forgácsolás Gépelemek Gyártásismeret Hegesztés Informatikai angol nyelv Mechanika Megmunkálások Ragasztás Számítógépes hálózatok típusai Veszélyes hulladékok kezelése E típus (legalacsonyabb): A szokásos munkahelyi körülmények között vezetői, szakmai irányítás mellett, személyes, a feladatra célzott segítség lehetősége mellett; kérdésfeltevésre, feladat közbeni értelmezésre, tájékozódásra, eszközhasználatra elegendő idő alatti; a hiba ismeretében javított, legalább egyes meghatározó részleteiben megfelelő minőségű ismeretalkalmazás. Ilyen típusú ismeretalkalmazást olyan munkafeladatok esetében célszerű megkövetelni, ahol a munkafeladat nem jár munkabiztonsági, környezeti, illetve anyagi kártételi kockázattal; öszszetettek, csak egyes elemeikben tervezhetők, ismerhetők a körülmények, feltételek; valamint a személyes szerep közreműködésre, részvételre korlátozódik. 13

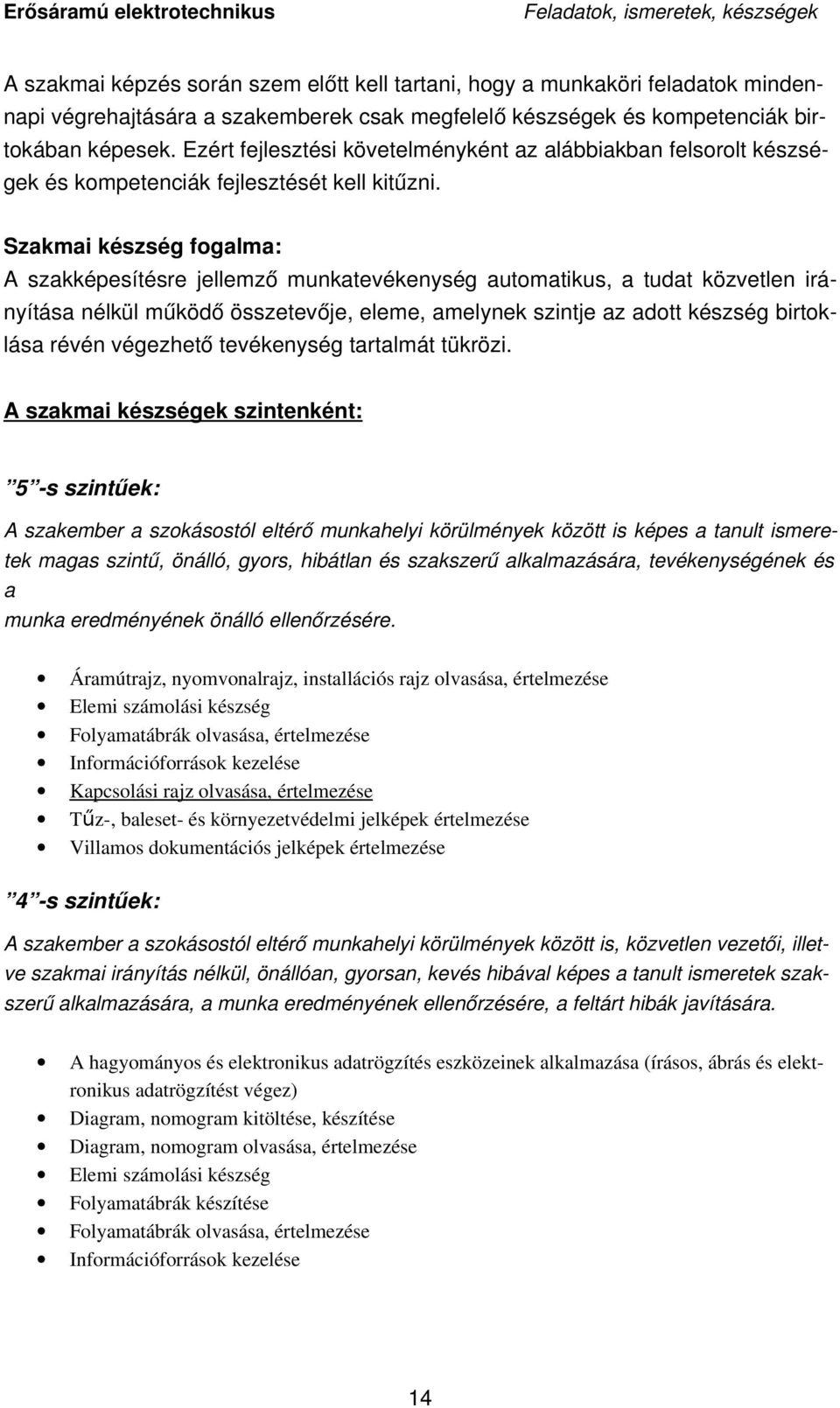

14 Feladatok, ismeretek, készségek A szakmai képzés során szem előtt kell tartani, hogy a munkaköri feladatok mindennapi végrehajtására a szakemberek csak megfelelő készségek és kompetenciák birtokában képesek. Ezért fejlesztési követelményként az alábbiakban felsorolt készségek és kompetenciák fejlesztését kell kitűzni. Szakmai készség fogalma: A szakképesítésre jellemző munkatevékenység automatikus, a tudat közvetlen irányítása nélkül működő összetevője, eleme, amelynek szintje az adott készség birtoklása révén végezhető tevékenység tartalmát tükrözi. A szakmai készségek szintenként: 5 s szintűek: A szakember a szokásostól eltérő munkahelyi körülmények között is képes a tanult ismeretek magas szintű, önálló, gyors, hibátlan és szakszerű alkalmazására, tevékenységének és a munka eredményének önálló ellenőrzésére. Áramútrajz, nyomvonalrajz, installációs rajz olvasása, értelmezése Elemi számolási készség Folyamatábrák olvasása, értelmezése Információforrások kezelése Kapcsolási rajz olvasása, értelmezése Tűz, baleset és környezetvédelmi jelképek értelmezése Villamos dokumentációs jelképek értelmezése 4 s szintűek: A szakember a szokásostól eltérő munkahelyi körülmények között is, közvetlen vezetői, illetve szakmai irányítás nélkül, önállóan, gyorsan, kevés hibával képes a tanult ismeretek szakszerű alkalmazására, a munka eredményének ellenőrzésére, a feltárt hibák javítására. A hagyományos és elektronikus adatrögzítés eszközeinek alkalmazása (írásos, ábrás és elektronikus adatrögzítést végez) Diagram, nomogram kitöltése, készítése Diagram, nomogram olvasása, értelmezése Elemi számolási készség Folyamatábrák készítése Folyamatábrák olvasása, értelmezése Információforrások kezelése 14

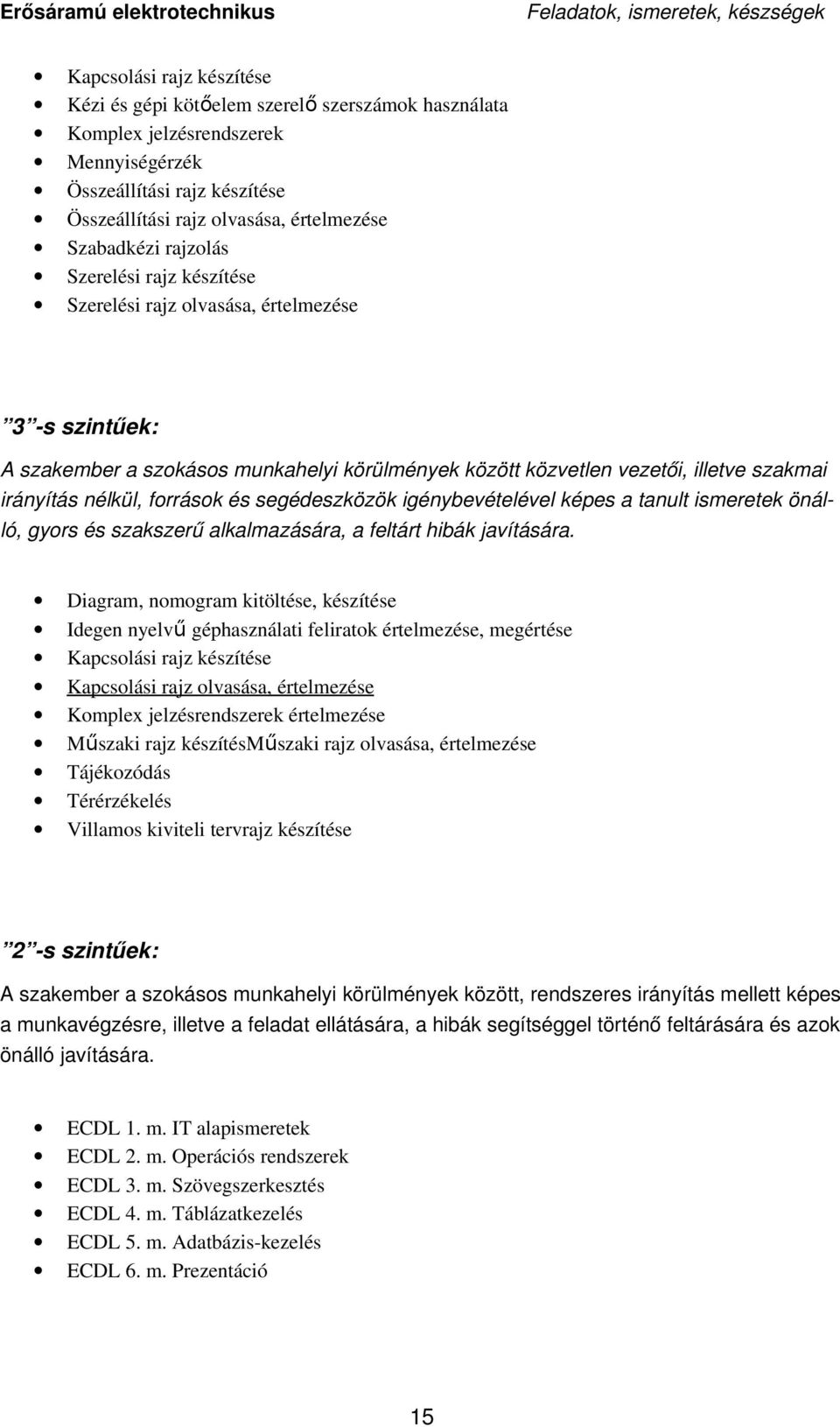

15 Feladatok, ismeretek, készségek Kapcsolási rajz készítése Kézi és gépi kötőelem szerelő szerszámok használata Komplex jelzésrendszerek Mennyiségérzék Összeállítási rajz készítése Összeállítási rajz olvasása, értelmezése Szabadkézi rajzolás Szerelési rajz készítése Szerelési rajz olvasása, értelmezése 3 s szintűek: A szakember a szokásos munkahelyi körülmények között közvetlen vezetői, illetve szakmai irányítás nélkül, források és segédeszközök igénybevételével képes a tanult ismeretek önálló, gyors és szakszerű alkalmazására, a feltárt hibák javítására. Diagram, nomogram kitöltése, készítése Idegen nyelvű géphasználati feliratok értelmezése, megértése Kapcsolási rajz készítése Kapcsolási rajz olvasása, értelmezése Komplex jelzésrendszerek értelmezése Műszaki rajz készítésműszaki rajz olvasása, értelmezése Tájékozódás Térérzékelés Villamos kiviteli tervrajz készítése 2 s szintűek: A szakember a szokásos munkahelyi körülmények között, rendszeres irányítás mellett képes a munkavégzésre, illetve a feladat ellátására, a hibák segítséggel történő feltárására és azok önálló javítására. ECDL 1. m. IT alapismeretek ECDL 2. m. Operációs rendszerek ECDL 3. m. Szövegszerkesztés ECDL 4. m. Táblázatkezelés ECDL 5. m. Adatbázis kezelés ECDL 6. m. Prezentáció 15

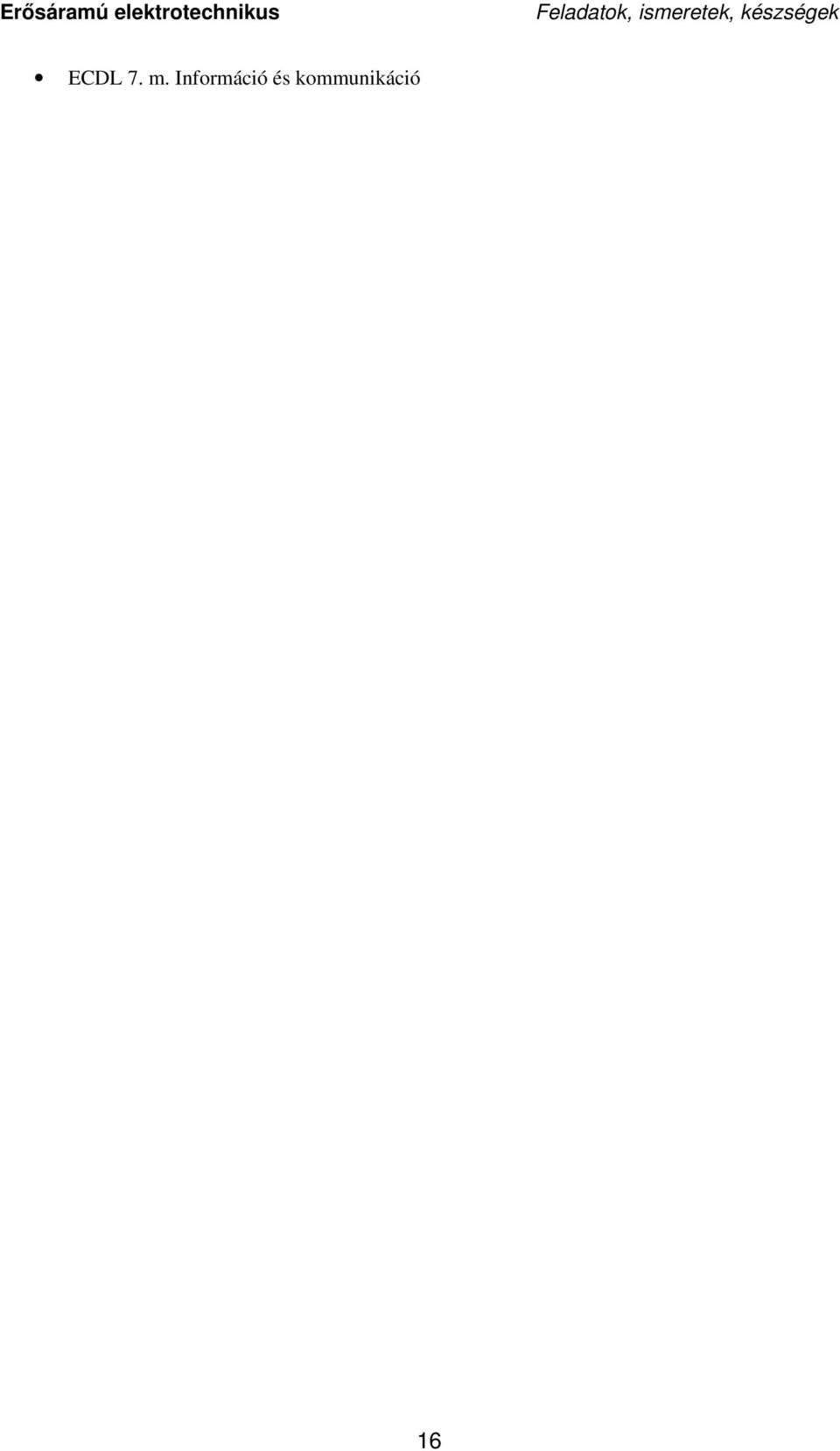

16 Feladatok, ismeretek, készségek ECDL 7. m. Információ és kommunikáció 16

17 Feladatok, ismeretek, készségek A szakképesítéshez kapcsolódó kompetenciák, típusonként: Személyes kompetenciák: Állóképesség Elhivatottság, elkötelezettség Fejlődőképesség, önfejlesztés Felelősségtudat Kézügyesség Mennyiségérzék Monotónia tűrés Mozgáskoordináció (testi ügyesség) Pontosság Precizitás Tájékozódás Térbeli tájékozódás Társas kompetenciák: Fogalmazó készség Határozottság Irányító készség Kapcsolatteremtő készség Kezdeményezőkészség Kommunikációs rugalmasság Kompromisszumkészség Konfliktusmegoldó készség Közérthetőség Motiválhatóság Nyelvhelyesség Prezentációs készség Tömör fogalmazás készsége Udvariasság Visszacsatolási készség Módszerkompetenciák: Áttekintő képesség Értékelés Figyelemmegosztás Figyelem összpontosítás Gyakorlatias feladatértelmezés Helyzetfelismerés Információgyűjtés Ismeretek helyén való alkalmazása Körültekintés, elővigyázatosság 17

18 Feladatok, ismeretek, készségek Következtetési képesség Kreativitás, ötletgazdagság Logikus gondolkodás Módszeres munkavégzés Numerikus gondolkodás, matematikai készség Rendszerező képesség 18

19 1. s z a k k é p z é s i é v f o l y a m s z a k m a i a l a p o z á s é v f o l y a m 9. é v f o l y a m Elektrotechnika 9. évfolyam: 2óra/hét osztálykeretben Elméleti óraszám: 74, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 0, Szakmai képzés: NEM, Csoportbontás: NEM Témakörök Tartalmak Tanulói tevékenységformák A továbbhaladás feltételei Villamos alapfogalmak: ~8óra 25/Olvasott szöveg feladattal vezetett feldolgozása Számításokban és kapcsolásokban helyesen 149/5.1/ Elektrotechnikai és elektronikai ismeretek Feszültség, áram, töltés, ellenállás, vezetőképesség definíciók. 25/Hallott szöveg feladattal vezetett feldolgonyiségek használja a villamos alapmeny jelöléseit, mértékegységeit, Nagyságrendek, prefixumok, mértékegységek. zása az alkatrészek szabványos rajzjeleit. Alapvető ellenállás számítások. 30/Tesztfeladat megoldása Ismerje és értelmezze a vezető és a Ellenállások hőfokfüggése (NTK, PTK). 20/Információk önálló rendszerezése szigetelőanyagok jellemzőit. Ellenállások a gyakorlatban, rajzjelek. Számításokban és mérési feladatokban biztosan alkalmazza az áramköri Egyenáramú hálózatok alaptörvényei, összefüggések. Ohm, és Kirchhoff törvényeket, tudja ~20óra meghatározni és értelmezni a villamos 25/Olvasott szöveg feladattal vezetett feldolgozása 149/5.2/ Az áramkör fogalma, az egyenáramú hálózatok munkát, a teljesítményt, a hatásfokot, Elektrotechnikai és elektronikai alaptörvényei (Ohm törvény, Kirchhoff törvény). az ellenállás hálózatok eredőjét, a feszültség, és áramosztót, műszerhez 25/Hallott szöveg feladattal vezetett feldolgozása gyakorlatok Ellenállás hálózatok, eredő ellenállás számítások. Az alaptörvények igazolása. előtét, és söntellenállást; helyesen értelmezze az ellenállások hőfokfüggé 25/Tesztfeladat megoldása Nevezetes hálózatok: feszültségosztó, áramosztó, Wheatstone híd. sét. 25/Feladattal vezetett szerkezetelemzés Méréshatár kiterjesztés, előtét és sönt ellenállások. Ismerje a valós és ideális generátor helyettesítő képeit, tudja értelmezni üzemi állapotait és megmagyarázni a Energiaforrások: ~20óra valós generátor viselkedését a külön 19

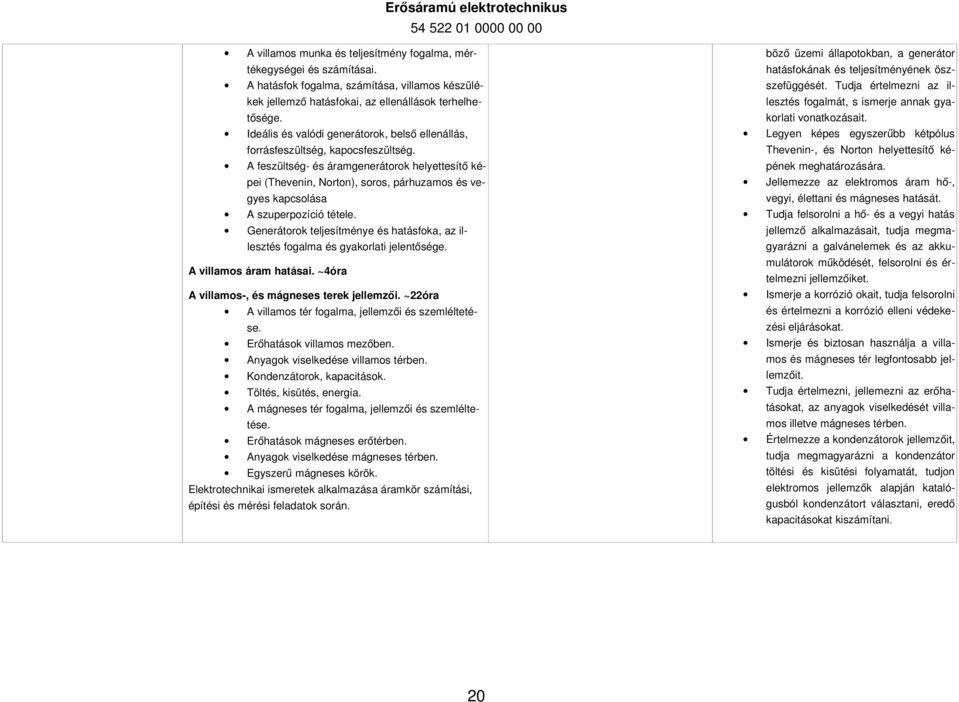

20 A villamos munka és teljesítmény fogalma, mértékegységei és számításai. A hatásfok fogalma, számítása, villamos készülékek jellemző hatásfokai, az ellenállások terhelhetősége. Ideális és valódi generátorok, belső ellenállás, forrásfeszültség, kapocsfeszültség. A feszültség és áramgenerátorok helyettesítő képei (Thevenin, Norton), soros, párhuzamos és vegyes kapcsolása A szuperpozíció tétele. Generátorok teljesítménye és hatásfoka, az illesztés fogalma és gyakorlati jelentősége. A villamos áram hatásai. ~4óra A villamos, és mágneses terek jellemzői. ~22óra A villamos tér fogalma, jellemzői és szemléltetése. Erőhatások villamos mezőben. Anyagok viselkedése villamos térben. Kondenzátorok, kapacitások. Töltés, kisütés, energia. A mágneses tér fogalma, jellemzői és szemléltetése. Erőhatások mágneses erőtérben. Anyagok viselkedése mágneses térben. Egyszerű mágneses körök. Elektrotechnikai ismeretek alkalmazása áramkör számítási, építési és mérési feladatok során. böző üzemi állapotokban, a generátor hatásfokának és teljesítményének öszszefüggését. Tudja értelmezni az illesztés fogalmát, s ismerje annak gyakorlati vonatkozásait. Legyen képes egyszerűbb kétpólus Thevenin, és Norton helyettesítő képének meghatározására. Jellemezze az elektromos áram hő, vegyi, élettani és mágneses hatását. Tudja felsorolni a hő és a vegyi hatás jellemző alkalmazásait, tudja megmagyarázni a galvánelemek és az akkumulátorok működését, felsorolni és értelmezni jellemzőiket. Ismerje a korrózió okait, tudja felsorolni és értelmezni a korrózió elleni védekezési eljárásokat. Ismerje és biztosan használja a villamos és mágneses tér legfontosabb jellemzőit. Tudja értelmezni, jellemezni az erőhatásokat, az anyagok viselkedését villamos illetve mágneses térben. Értelmezze a kondenzátorok jellemzőit, tudja megmagyarázni a kondenzátor töltési és kisütési folyamatát, tudjon elektromos jellemzők alapján katalógusból kondenzátort választani, eredő kapacitásokat kiszámítani. 20

21 Műszaki alapgyakorlatok 9. évfolyam: 4óra/hét csoportbontásban Elméleti óraszám: 0, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 148, Szakmai képzés: NEM, Csoportbontás: IGEN Témakörök Tartalmak Tanulói tevékenységformák A továbbhaladás feltételei 149/2.1/ Anyagok, szerszámok, mérések Az anyag és gyártásismeret azon alapelemeit ismerik meg a tanulók, amely anyagokon a szerszámok és kisgépek használatát gyakorolják, és méréseket végeznek. 74 óra 20/ Kiscsoportos szakmai munkavégzés irányítással, 10/Műszaki rajz értelmezése, Tudja csoportosítani a műszaki szakterületen alkalmazott fontosabb anyagokat. 10/Információk feladattal vezetett rendszerezésemes anyagok tulajdonságait és jel Ismerje az alapvető fémes és nemfé Mérés és ellenőrzés A mérés és ellenőrzés fogalma, mértékegységek. 10/Hallott szöveg feldolgozása jegyzeteléssel, Ismerje meg és alkalmazza a gyakorlemző felhasználási területeit. Egyszerű mérő és ellenőrző eszközök. 50/Műveletek gyakorlása. lat során használt berendezéseket, A mérés és ellenőrzés feltételei. szerszámokat és mérőeszközöket, Mérés és ellenőrzés gyakorlása. és helyesen tudja ezeket kiválasztani Műszaki dokumentációk elemzése. munkafolyamataihoz. Egyszerűbb kézi és gépi szerszámok bemutatása, alkalmazása a különböző műveletekben. Legyen képes egyszerűbb munkadarabokat kézi megmunkálással elkészíteni, munkáját a tűz, környezet, A anyagok kézi és gépi alakításának egyszerűbb műveletei, eszközei: és balesetvédelmi előírásoknak megfelelően, biztonságosan elvégezni. Előrajzolás, az előrajzolás szerszámai, eszközei. Tudjon mechanikus és elektromos Forgácsolás, forgácsoló szerszámok kialakítás eszközökkel, műszerekkel méréseket végezni. Darabolás:nyírás, fűrészelés. Műszaki rajzokat, dokumentumokat Méretre munkálás:reszelés, gépi forgácsolás. olvasson, értelmezzen, készítsen. Hajlítás. Tudjon munkájához műveleti sorrendet készíteni, a szükséges anyagot, Fúrás és süllyesztés műveletei. A fúrás és süllyesztés eszközei, szerszámai. anyagmennyiséget kiválasztani, Fúrás, süllyesztés, a fúrógép használata. meghatározni. Projekt feladatok készítése, a tanult műveletek, technológiák gyakorlása. Az elvégzett feladatok dokumentálása. A projektfeladatok elkészítése során alkalmazza a tanult műveleteket, módszereket, technológiákat. 21

22 Témakörök Tartalmak Tanulói tevékenységformák A továbbhaladás feltételei Tudja elvégzett feladatát dokumentálni. Tudjon egyszerű mechanikus és elektromechanikus alkatrészekről szabványos rajzokat készíteni. 149/2.2/ Mechanikai és elektromos kötések készítése ~37óra 20/ Kiscsoportos szakmai munkavégzés irá Ismerje meg és alkalmazza a gyakor Mechanikai és elektromos kötések készítése Kötési módok és csoportosításuk Csavarkötés, menetkészítés, kötőelemek: nyítással, 10/Műszaki rajz értelmezése, lat során használt berendezéseket, szerszámokat és mérőeszközöket, A menetkészítés eszközei és szerszámai. 10/Információk feladattal vezetett rendszere és helyesen tudja ezeket kiválasztani A menetfúrás és menetmetszés gyakorlása. zése, munkafolyamataihoz. Menetes alkatrészek ábrázolása 10/Hallott szöveg feldolgozása jegyzetelés Műszaki rajzokat, dokumentumokat Csavarok fajtái, adatai sel, olvasson, értelmezzen, készítsen. Csavarkötések fajtái, a csavarkötés szerszámai. 50/Műveletek gyakorlása. Tudjon munkájához műveleti sorren Szerelési gyakorlat det készíteni, a szükséges anyagot, Szegecskötések, kötőelemek: anyagmennyiséget meghatározni, A szegecs alakja, méretei, anyaga. szerszámot, eszközt kiválasztani. A szegecselés művelete, szerszámai. Legyenek képesek egyszerűbb mun Szegecselési gyakorlat. kadarabokat kézi megmunkálással Ragasztott kötés: elkészíteni, munkáját a tűz, környe Ragasztott kötések jellemzői. zet, és balesetvédelmi előírásoknak Ragasztóanyagok fajtái. megfelelően, biztonságosan elvégez Ragasztási eljárások. ni. Ragasztási eljárások gyakorlása. Ismerje az elektronikában leggyak Forrasztott kötés, lágyforrasztás: rabban alkalmazott rögzítés, kötési A forrasztás, mint elektromos és mechanikai módokat, és tudja ezeket elkészíteni. kötés. Ismerje és tudja használni a leggyak A forrasztás anyagai, segédanyagai és esz rabban alkalmazott elektromechani közei. kus alkatrészeket, csatlakozókat. A forrasztás művelete. Tudjon különböző vezetékeket előké Forrasztási gyakorlat. szíteni, egyszerű áramkörök huzalo Vezetékek, kábelek, huzalozás: Villamos vezetékek és vezetékanyagok, jellemzőik. zását elkészíteni. Ismerje és alkalmazza a forrasztás anyagait, eszközeit, tudjon forrasztott 22

23 Témakörök Tartalmak Tanulói tevékenységformák A továbbhaladás feltételei Huzal előkészítés, szigetelés eltávolítása. kötést létrehozni. Tudjon analóg és digitális multiméter A huzalozás szerszámai, vágás, csupaszítás, préselés szerszámai. rel villamos anyagmennyiséget mérni, a méréshatárt és üzemmódot beállítani, a méréshez műszert választani. Huzalozás kábelformákkal; kábeltörzs készítés, kábelformák rögzítése. Elektromechanikus csatlakozók. A projektfeladatok elkészítése során alkalmazza a tanult műveleteket, módszereket, technológiákat. Csatlakozók csoportosítása, kiválasztásuk szempontjai. Tudja elvégzett feladatát dokumentálni. Csatlakózók kialakítása. Tudjon egyszerű mechanikus és Csatlakozó kábelek készítése, ellenőrzése. elektromechanikus alkatrészekről szabványos rajzokat készíteni. Ismerje meg, és alkalmazza munkája során a szabványokat. Alkalmazza a szabványos jelöléseket, a szabványos rajzjeleket. Tartsa be a munka, baleset, tűz, és környezetvédelmi, valamint a szakmára, szerelési javítási technológiára vonatkozó előírásokat. 149/1.2/ Gépelemek, mechanikai eszközök alkalmazása, szerelése 20/Olvasott szöveg önálló feldolgozása Ismerje a gépek diagnosztikai vizs Szerelési gyakorlatok Mechanikai mérések elvégzése, ellenőrzése 20/Olvasott szöveg feladattal vezetett feldol gálatának módszereit, és szemre Gépelemeket (tengelykapcsolók, csapágyak, fogaskerekek, gozása vételezéssel ismerje fel az üzemel alapvető hajtások) alkalmaz, szerel. 22 óra 10/Hallott szöveg feldolgozása jegyzetelés tetésből származó káros hatások Diagnosztikai vizsgálatok sel következményeit. A gépek, berendezések működésének megbontás nélküli el 50/Műveletek gyakorlása Tudjon hibajegyzéket készíteni, ja lenőrzése, szabályozása és beállítása az adott üzemi jellem vítási feladatokat meghatározni. zőkre. Ismerje a gépek szétszerelésekor Gépalkatrészek meghibásodása és összeszerelésekor használatos A gépeket az üzemeltetés során folyamatosan és/vagy szaka kézi, és gépi szerszámokat. szosan érő káros hatások (kopás, korrózió, kifáradás) feltárá Tudja alkalmazni munkája során a 23

24 Témakörök Tartalmak Tanulói tevékenységformák A továbbhaladás feltételei sa. szerelőkészülékeket. A gépelemek jellegzetes hibáinak felismerése és javítása. Szétszerelés A gépek szétszerelését előkészítő tevékenységek (leszerelés Tudjon tervet készíteni a gépek szétszerelésének lépéseiről és a felhasználandó eszközökről. az alapról) Kötések szétszerelése (csavar, csapszeg, ékkötések, sajtolóés zsugorkötések) Tudjon tervet készíteni a gépek összeszerelésének lépéseiről és a felhasználandó eszközökről. Alkatrészek kiszerelése, gépegységek szétszerelése Összeszerelés Összeszerelés előkészítése Tudjon oldható kötéseket szakszerűen szétbontani, és ilyen jellegű kötéseket készíteni. Kötések összeszerelése Tudjon csapágyakat kiszerelni. Gépegységek összeszerelése, alkatrészek beépítése Szerelt gépek vizsgálata, beállítása A szerelés szerszámai, gépei Ismerje a csapágyak jellemzőit, és katalógusból tudjon csereszabatos csapágyat kiválasztani. A szerelés készülékei (sajtoló és lehúzókészülékek, befogóés szorítókészülékek, mozgató és szállítókészülékek) Képes legyen csapágyak beépítésére. Kézi és gépi kötőelem szerelő szerszámok használata Ismerje a tömítőgyűrűk szerelésének módját. Ismerje a szerelt gépek átvételi eljárását. Elvégzett munkájának dokumentálására képes legyen. 149/1.5/ Alapvető gépészeti gyakorlatok elvégzése, gépelemek szere 15/Olvasott szöveg feladattal vezetett feldol Ismerje a mérőeszközökkel szemben Gépészeti gyakorlatok lésének elsajátítása gozása támasztott követelményeket. Gépelemeket (tengelykapcsolók, csapágyak, fogaskerekek, 20/Hallott szöveg feladattal vezetett feldol Képes legyen a mérőóra és a finom alapvető hajtások) alkalmaz. gozása tapintó elhelyezésére, a mérés végre Mechanikai méreteket felvesz, ellenőriz 40/Feladattal vezetett szerkezetelemzés hajtására. Alapvető gépészeti berendezések (szivattyúk, kompresszo 25/Technológiai próbák végzése Jártas legyen a parallaxis és más hi rok, ventilátorok) báktól mentes műszer leolvasásra. Diagram, nomogram olvasása, értelmezése 15 óra Ismerje az ellenőrző tengelyek hasz Alkatrészek ellenőrzése és minősítése nálatának módját. Síkfelületek vizsgálata Ismerje a tengelyek párhuzamossági, Forgásfelületek (tengelyek, perselyek) ellenőrzése illetve kitérési hibáinak ellenőrzési 24

25 Témakörök Tartalmak Tanulói tevékenységformák A továbbhaladás feltételei Bordáskötések ellenőrzése módját. Hajtóműházak tengely és csapágyhelyzeteinek ellenőrzése Vezetékek ellenőrzése Képes legyen prizmás vízmértékkel történő ellenőrzésre. Fogaskerekek ellenőrzése Mozgatókarok működőfelületeinek ellenőrzése Ismerje a furatok ellenőrzésének módszereit. Menetek ellenőrzése Képes legyen mérőhasábokkal mérési feladatot végezni. Képes legyen tolómércével, mikrométerrel és mérőcsapokkal ellenőrző mérések elvégzésére. Ismerje a menetek fajtáit, és a menetfajták megállapítására alkalmas menetfésű használatát. tudjanak fontosabb gépelemek vázlatrajzait elkészíteni és az egyes gépelemeket katalógusok, táblázatok segítségével kiválasztani. Tudja az elkészített dokumentációt nyomtatott formában megjeleníteni, illetve elektronikus formában menteni. Ismerje és tudja a mérési adatok feldolgozását 25

26 1 0. é v f o l y a m Elektrotechnika 10. évfolyam: 2óra/hét osztálykeretben Elméleti óraszám: 74, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 0, Szakmai képzés: NEM, Csoportbontás: NEM Témakörök Tartalmak Tanulói tevékenységformák A továbbhaladás feltételei 25/Olvasott szöveg feladattal vezetett feldolgozása Indukciós jelenségek: ~10óra Számításokban és kapcsolásokban helyesen használja a villamos alapmeny 149/5.1/ Mozgási, nyugalmi, ön, és kölcsönös indukció. Elektrotechnikai és elektronikai ismeretezása 25/Hallott szöveg feladattal vezetett feldolgo Induktivitás, tekercsek. nyiségek jelöléseit, mértékegységeit, Be, és kikapcsolási jelenségek. az alkatrészek szabványos rajzjeleit. 30/Tesztfeladat megoldása A mágneses tér energiája. Számításokban és mérési feladatokban biztosan alkalmazza az áramköri 20/Információk önálló rendszerezése Váltakozó mennyiségek jellemzői. ~38óra Ohm, és Kirchhoff törvényeket, tudja Egyszerű és összetett váltakozó áramú hálózatok alaptörvényei, jellemzői. meghatározni és értelmezni a villamos munkát, a teljesítményt, a hatásfokot. Soros és párhuzamos R L kapcsolás. 25/Olvasott szöveg feladattal vezetett feldolgozása 149/5.2/ Soros és párhuzamos R C kapcsolás. Ismerje és biztosan használja a villamos és mágneses tér legfontosabb jel Elektrotechnikai és elektronikai Valóságos kondenzátorok és tekercsek, veszteségeklemzőit. 25/Hallott szöveg feladattal vezetett feldolgozása gyakorlatok ( krétás gyakorlat ) Soros és párhuzamos R L C kapcsolások, rezgőkörök. Tudja értelmezni, jellemezni az erőhatásokat, az anyagok viselkedését villa 25/Tesztfeladat megoldása 25/Feladattal vezetett szerkezetelemzés Váltakozó áramú teljesítmények. mos illetve mágneses térben. A teljesítménytényező fogalma, a fázisjavítás szükségessége és jellemző megoldásai. Ismerje és értelmezze a mágneses kölcsönhatásokat, az indukció fajtáit, szá 26

27 Többfázisú hálózatok: ~6óra A többfázisú rendszer fogalma. A háromfázisú rendszer lényege és jellemzői. A csillag és háromszögkapcsolás jellemzői, teljesítmények, szimmetrikus és aszimmetrikus terhelés. A villamos gépek működési elve: ~10óra A transzformátor alkalmazásának szükségessége, felhasználása, elvi felépítése, működése. Az egy és háromfázisú váltakozó áramú generátorok működési elve, jellemző felhasználása. Az egyenáramú generátorok szerkezete és működése, gerjesztési megoldások, jellemző alkalmazások. Az egyenáramú motorok szerkezete és működése, gerjesztési megoldások, jellemző alkalmazások. Váltakozó áramú motorok: forgó mágneses tér, háromfázisú szinkron és aszinkron motorok szerkezete és működése, jellemző alkalmazások. A villamos energia előállítása, szállítása és elosztása. ~4óra Hagyományos és alternatív energiaforrások. ~6óra Elektrotechnikai ismeretek alkalmazása áramkör számítási, építési és mérési feladatok során. mítsa ki a villamos, és mágneses mező, az egyszerű mágneses körök jellemzőit, a mágneses kör energiáját. Értelmezze, alkalmazza a váltakozó jel jellemzőit, középértékeit. Tudja meghatározni és értelmezni a tisztán ohmos, az induktív, és a kapacitív fogyasztó fázisszögét és teljesítményét, az impedancia, az admittancia, a határ, és a rezonancia frekvencia fogalmát, megmagyarázni a rezgőkörök működését. Ismerje a többfázisú hálózatok jellemzőit, a villamos energia előállításának lehetőségeit, az alternatív energiaforrások alkalmazásának lehetőségeit, távlatait. Értelmezze a transzformátor működését, áttételeit, tudja megmagyarázni a transzformátor veszteségeit, a veszteségek csökkentésére szolgáló megoldásokat. Tudja csoportosítani a villamos gépeket, ismertetni azok felépítését, megmagyarázni működésüket. Legyen képes felsorolni a villamos gépek legfontosabb jellemzőit és alkalmazási lehetőségeit. Ismerje a villamos áram előállításának elvét, a legfontosabb energiaforrásokat. 27

28 Géptan 10. évfolyam: 2óra/hét osztálykeretben Elméleti óraszám: 74, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 0, Szakmai képzés: NEM, Csoportbontás: NEM Témakörök Tartalmak Tanulói tevékenységformák A továbbhaladás feltételei 149/1.1/ Gépelemek, mechanikai eszközök alkalmazásának, szerelésének 20/Olvasott szöveg önálló feldolgozása Ismerjék meg a statika és a szilárd Mechanikai szerelések elmélete 19 óra 20/Olvasott szöveg feladattal vezetett feldolságtan legfontosabb fogalmait. gozása Ismerjék fel a helyes profilválasztás MECHANIKAI ALAPISMERETEK 20/Olvasott szöveg feldolgozása jegyzeteléssegét. és szerkezeti kialakítás szükségessé Az erő fogalma, jellemzői, forgató nyomaték. A statika alapfeltételei, kényszerek fogalma, fajtái. 20/Hallott szöveg feladattal vezetett feldolgozása Ismerjék meg a mechanikai szerkezetekben keletkező igénybevételeket. Síkbeli erőrendszerek eredője, egyensúlya 20/Információk feladattal vezetett rendszerezésfejezések Sajátítsák el a helyes műszaki szakki KÖZÖS HATÁSVONALÚ ERŐRENDSZEREK EREDŐJE. használatát. Közös támadáspontú erőrendszer eredője, egyensúlya. Jellemezze a műszaki életben szükséges precizitás, igényesség és tervszerűség Párhuzamos erőrendszer eredője, egyensúlya. tevékenységüket. NYOMATÉKI TÉTEL Ismerjék a statika alaptörvényeit, tudják A tartó fajtái, vizsgálat célja, alkalmazható módszererozni, a tartók igénybevételét meghatá szerkezeti kialakítását ismertetni. Koncentrált erőkkel terhelt kéttámaszú tartó vizsgálata. Képesek legyenek konzolos és kéttámaszú Megoszló terhelésű tartó vizsgálata tartók veszélyes keresztmet Egyik végén befogott tartó vizsgálata szetét szerkesztéssel és számítással Stabilitás fogalma, számítás meghatározni. Keresztmetszetek másodrendű nyomatéka Ismerjék a szilárdságtani alapfogalmakat, A keresztmetszeti tényező meghatározása az igénybevételek fajtáit SZILÁRDSÁGTAN Tudjanak az adott igénybevételhez Az igénybevétel fogalma, feszültségfogalma. Húzónyomó igénybevétel optimális szerkezeti kialakítást megválasztani, egyszerűbb szerkezetek Hajlító igénybevétel esetén a szükséges keresztmetszetet Nyíró igénybevétel kiszámítani Csavaró igénybevétel Tudjanak fontosabb gépelemek váz 28

29 Témakörök Tartalmak Tanulói tevékenységformák A továbbhaladás feltételei Összetett igénybevételek latrajzait elkészíteni és az egyes gépelemeket katalógusok, táblázatok segítségével kiválasztani. 149/1.3/ Gépelemek Alapvető gépészeti berendezek üzemeltetésének, gépelemek szerelésének ismertetése szerelési és összeállítási rajz alapján Gépelemeket (tengelykapcsolók, csapágyak, fogaskerekek, 30/Olvasott szöveg önálló feldolgozása 20/Hallott szöveg feladattal vezetett feldolgozása I30/nformációk önálló rendszerezése alapvető hajtások) alkalmaz, szerel. 37 óra 10/Tesztfeladatok megoldása NEM ODHATÓ KÖTÉSEK 10/Műszaki rajzok értelmezése Kötőgépelemek, kötések. Szegecskötés Hegesztett és forrasztott kötések Ragasztás, zsugorkötések OLDHATÓ KÖTÉSEK Csavarmenetek származtatása, fajtái, alkalmazás Csavarfajták, csavarbiztosítások A csavar meghúzásának és oldásának nyomaték szükséglete. Csapszeg, ék és reteszkötések TENGELYEK ÉS CSAPÁGYAZÁSOK Tengelyek, tengelyek igénybevételei, fajtái Csapágyazások. Siklócsapágyak Gördülő csapágyak Gördülő csapágy típusok TENGELYKAPCSOLÓK Tengelykapcsolók, merev, rugalmas, hajlékony. Oldható súrlódó tengelykapcsolók HAJTÁSOK Súrlódásos hajtások, dörzskerékhajtás alkalmazás, szerkezeti kialakítás Laposszíj hajtás alkalmazása, szerkezeti kialakítása Ékszíjhajtás alkalmazás, szerkezeti kialakítás Fogaskerék hajtások RUGÓK, LENGÉSCSILLAPÍTÓK Képesek legyenek a szakmai gyakorlat során előforduló mechanikai szerkezetek rendeltetésszerű használatára, hibáinak megállapítására, szerelésére, Ismerje fel a műszaki életben jelentkező feladatok (villamos, mechanikai) komplexitását ismerjék meg a villamos gépekben, berendezésekben alkalmazott gépelemeket, hajtásokat. Jártasak legyenek a szabványos gépelemek (csavarok, szegecsek, csapágyak) mérettáblázatainak megismerésében és gyakorlati alkalmazásában. Keltse fel a tanulók érdeklődését az új műszaki megoldások figyelemmel kísérésére. Képesek legyenek a kötőgépelemek fontosabb típusait és alkalmazási területeit ismertetni. Tudjanak kötőgépelemek vázlatrajzait elkészíteni és az egyes gépelemeket táblázatok segítségével kiválasztani. ismerjék a tengelyek kialakításának szempontjait, részeit. Ismerjék a csapágyazási megoldásokat, a fontosabb sikló és gördülőcsapágyakat, ezek működését, be 29

30 Témakörök Tartalmak Tanulói tevékenységformák A továbbhaladás feltételei Rugók csoportosítása, jellemzésük. Hajlító igénybevételnek építését, alkalmazási területeit kitett rugók. Csavaró igénybevételnek kitett rugók. Képesek legyenek csapágyakat kiválasztani katalógusból. Gumirugók, légrugók, lengéscsillapítók Ismerjék a hajtások elvét, megoldásait Mechanikus lengéscsillapítók (dörzshajtás, a szíj és ékszíjhaj Hidraulikus lengéscsillapítók tás). MECHANIZMUSOK Ismerjék a fogaskerékhajtás elvét, Karos mechanizmusok. A mechanizmusok alaptörvényei felhasználási területeit. A forgattyús mechanizmus működése Kulisszás mechanizmus Bütykös mechanizmus 149/1.4/ Gépészeti berendezések ismerete Alapvető gépészeti berendezek üzemeltetésének, gépelemek 30/Olvasott szöveg önálló feldolgozása szerelésének megismerése szerelési és összeállítási rajz alapjánzása 20/Hallott szöveg feladattal vezetett feldolgo Alapvető gépészeti berendezések (szivattyúk, kompresszorok, I30/nformációk önálló rendszerezése ventilátorok, belső égésű motorok) 18 óra 10/Tesztfeladatok megoldása Belső égésű motorok működési elve 10/Műszaki rajz értelmezése körfolyamatok, elvi vázlatuk, működésük szerkezeti részek: porlasztó, gyújtás, hűtés, kenés üzemeltetésük Áramlástechnikai gépek szivattyúk ventilátorok kompresszorok felépítése, működése Gépek üzemközi elhasználódása gépek elhasználódási formái, folyamata a kopásgörbe Karbantartás a karbantartó tevékenység és műveletei a tervszerű megelőző karbantartási rendszer Ismerjék az erőgépek szerkezeti kialakítását, főbb típusait, működését. Tudják az erőgépek üzemi adatait meghatározni, az üzemeltetési ismereteket alkalmazni. Ismerjék a belső égésű motorok működési elvét, főbb szerkezeti részeit, üzemeltetését. Ismerjék az áramlástechnikai gépek fajtáit, szerkezeti felépítését, működési elvét, üzemeltetési szabályait. Ismerjék a karbantartás célját és módszereit, valamint a bejáratás szabályait. Ismerjék a kenés szerepét, a kenőberendezések kezelését, fontosabb típusait. Ismerjék meg az erőgépek fajtáit, feladatát, működését, valamint az üzemeltetés során jelentkező kopásokat, karbantartási feladatokat. 30

31 Témakörök Tartalmak Tanulói tevékenységformák A továbbhaladás feltételei és feladatai a karbantartási ciklusok a TMK rendszerű karbantartás műveletei Gépelemek kenése a kenés szerepe, jelentősége kenőberendezések, módszerek Gépek bejáratása 31

32 Villanyszerelés 10. évfolyam: 1óra/hét osztálykeretben 149/2.1/ Villanyszerelési ismeretek Elméleti óraszám: 37, Elméletigényes gyakorlati óraszám:, Gyakorlati óraszám: 0, Szakmai képzés: NEM, Csoportbontás: IGEN Témakörök Tartalmak Tanulói tevékenységformák A továbbhaladás feltételei Villanyszerelési ismeretek ~37óra Világítási áramkörök Villamos rajzok (egyvonalas, szerelési áramutas) Villamos szerelési anyagok Vezetékek Villamos kötőelemek Védőcsövek Kábelcsatornák Kábeltálcák Dobozok Rögzítőanyagok Villamos szerelvények Kapcsolók. Csatlakozók Lámpatestek Villamos készülékek Relék (impulzusrelék, időrelék) Mágneskapcsolók Túláramvédelmi készülékek Túlfeszültségvédelmi készülékek Érintésvédelmi készülékek Lakóépületek bejelző rendszerei Épületek villamos hálózatának kialakítása A hálózat kiépítésének lépései Süllyesztett szerelés Falon kívüli szerelés 25/Olvasott szöveg feladattal vezetett feldolgozása 25/Hallott szöveg feladattal vezetett feldolgozása 25/Információk önálló rendszerezése 25/Tesztfeladat megoldása Villanyszerelési ismeretek elsajátítása, villamos kiviteli tervrajz illetve kapcsolási rajz olvasása, elkészítése, alkalmazása. Kommunális épületek villanyszerelését végzi, áramköreit ellenőrzi. Ismeri és használja a villanyszerelési anyagokat. Képes az épületek informatikai hálózatának kialakítására. Képes értelmezni a villamos rajzokat, azok alapján áramköröket kialakítani. Képes egyszerű villamos rajzokat készíteni. Kommunális épületek fogyasztásmérőjének csatlakozását az áramszolgáltatói hálózatra létrehozza, ellenőrzi Fontosabb fogyasztói berendezések bekötését létrehozza, ellenőrzi 32

33 Elosztószekrények Épületek hálózatra csatlakozása Csatlakozás légkábellel, földkábellel Fogyasztásmérők helyének kialakítása Fogyasztásmérők felszerelése TV hálózatok Épületek hőfejlesztő készülékei Forróvíztárolók Hőtárolós készülékek Épületeknél alkalmazott megújuló energiaforrások Napkollektorok Szélgenerátorok Épületek informatikai rendszerei. (Hang, kép és adatátvitel) Csengők, felcsengető rendszerek Kaputelefonok Számítógépes hálózatok Telefonhálózatok TV hálózatok 33

34 Villanyszerelési gyakorlatok 10. évfolyam: 2óra/hét csoportbontásban Elméleti óraszám: 0, Elméletigényes gyakorlati óraszám:, Gyakorlati óraszám: 74, Szakmai képzés: NEM, Csoportbontás: IGEN Témakörök Tartalmak Tanulói tevékenységformák A továbbhaladás feltételei 149/2.2/ Villanyszerelési gyakorlatok Villanyszerelési gyakorlatok Épületek világítási áramköreinek kialakítása ~17óra Egysarkú kapcsolás Kétsarkú kapcsolás Háromsarkú kapcsolás Csillárkapcsolás Váltókapcsolás Keresztváltó kapcsolás Világítási és áramkörök és dugaszoló aljzatok. Összetett világítási áramkörök Villamos rajzok olvasása, értelmezése, készítése (egyvonalas, szerelési áramutas) Impulzusrelével megvalósítható kapcsolások ~9óra Egyszerű impulzusrelék Integrált funkciójú impulzusrelék Impulzusrelé kiegészítők Időrelékkel megvalósítható feladatok ~9óra Bekapcsolás késleltetések Kikapcsolás késleltetések Univerzális időrelék Lépcsőházi világítás Épületek villamos hálózatának kialakítása ~6óra A hálózat kiépítésének lépései Süllyesztett szerelés Falon kívüli szerelés Elosztószekrények kialakítása 20/Olvasott szöveg feladattal vezetett feldolgozása 20/Hallott szöveg feladattal vezetett feldolgozása 20/Információk feladattal vezetett rendszerezése 20/Tesztfeladat megoldása 10/Feladattal vezetett szerkezetelemzés 10/Üzemelési hibák szimulálása és megfigyelése Villanyszerelési ismeretek, valamint villamos kiviteli tervrajz és kapcsolási rajz elkészítése, mindezek alkalmazása a gyakorlatban. Kommunális épületek villanyszerelését végzi, áramköreit ellenőrzi. Ismeri az alapvető világítási áramköröket. Képes egy épület világítási áramköreinek kialakítására. Ismeri a világítási áramkörök rajzait, maga is képes azokat elkészíteni. Kommunális épületek fogyasztásmérő kialakítását létrehozza, ellenőrzi. Fontosabb fogyasztói berendezések bekötését létrehozza, ellenőrzi. Kommunális épületek fogyasztásmérőjének csatlakozását az áramszolgáltatói hálózatra létrehozza, ellenőrzi. 34

35 Épületek hálózatra csatlakozása ~6óra Csatlakozás légkábellel, földkábellel Fogyasztásmérők helyének kialakítása Fogyasztásmérők felszerelése Épületek hőfejlesztő készülékeinek bekötése ~6óra Forróvíztárolók Hőtárolós készülékek Épületeknél alkalmazott megújuló energiaforrások megismerése ~6óra Napelemek Szélgenerátorok Épületek informatikai rendszerei. (Hang, kép és adatátvitel) ~15óra Csengők, felcsengető rendszerek Kaputelefonok Számítógépes hálózatok Telefonhálózatok TV hálózatok 35

36 1 1. é v f o l y a m Elektrotechnika 11. évfolyam: 2óra/hét osztálykeretben Elméleti óraszám: 74, Elméletigényes gyakorlati óraszám: 0, Gyakorlati óraszám: 0, Szakmai képzés: NEM, Csoportbontás: NEM Témakörök Tartalmak Tanulói tevékenységformák A továbbhaladás feltételei 25/Olvasott szöveg feladattal vezetett feldolgozása Legyen képes a különböző szempontok 149/5.1/ Elektrotechnikai és elektronikai ismeretek Az elektronika passzív és aktív alkatrészei, szabványos jelölésük, jellemzőik, felhasználásuk analóg áramkörökben. ~12óra 25/Hallott szöveg feladattal vezetett feldol alapján a kétpólusokat és a négypólusokat csoportosítani, a kétpólus és a négy Két, és négypólusok. gozása pólus paramétereket értelmezni, átviteli Félvezető áramköri elemek. 30/Tesztfeladat megoldása jellemzőket számolni és ábrázolni. A tipikus analóg alapáramkörök felépítése, jellemzői és működése. 20/Információk önálló rendszerezése Ismerje a félvezető fizika alapjait, a félvezető dióda működését, a félvezetők hőfokfüggését, Erősítő alapkapcsolások. ~8óra a félvezető dióda karakte Többfokozatú (csatolt) erősítők. ~4óra risztikáját, rajzolja fel jelképi jelölését. Visszacsatolások, visszacsatolt erősítők. ~4óra Ismerje a bipoláris és az unipoláris tranzisztor működését, értelmezze jelleggör 25/Olvasott szöveg feladattal vezetett feldolgozása 149/5.2/ Hangolt, szélessávú, és nagyjelű erősítők. ~4óra Elektrotechnikai és elektronikai Tápegységek. ~4óra béiket. 25/Hallott szöveg feladattal vezetett feldolgozása gyakorlatok Oszcillátorok. ~4óra Tudja felrajzolni a jelképi jelöléseket, Egyszerű áramkörök méretezése számítással. szerezzen gyakorlatot a katalógusok 25/Tesztfeladat megoldása Műveleti erősítők: ~16óra használatában. 25/Feladattal vezetett szerkezetelemzés Műveleti erősítő felépítése, jellemzői, alapkapcsolások. Értelmezze az erősítők egyenáramú beállításának Műveleti erősítővel felépített áramkörök méretezése, alkalmazásuk (pl. műveletvégző áramkörök, oszcillátorok, impulzustechnikai áramkörök). jellemzőit, rajzolja fel a kap csolásokat, tudja definiálni az erősítővel kapcsolatos alapfogalmakat, s megmagyarázni Egyszerű áramkörök méretezése számítással. az erősítő alapkapcsolások mű Egyéb analóg integrált áramkörök. ~2óra ködését. Optoelektronikai áramköri elemek, vizuális megjelenítők. ~4óra Tudja számítással meghatározni az erősítő alapkapcsolások egyen és váltakozó Teljesítményelektronikai elemek, áramkörök. ~4óra áramú jellemzőit. Impulzustechnikai áramkörök: ~8óra Ismerje a visszacsatolás fogalmát, a különféle Impulzus fogalma, impulzusjellemzők. visszacsatolásokat, a visszacsa 36

37 Aktív és passzív jelformáló áramkörök. Impulzus előállító áramkörök. Számítási méretezési feladatok megoldása. Alkatrészek szabványos jelölése. Blokkvázlat, kapcsolási rajz készítése. tolások hatását az erősítők jellemzőire. Ismerje fel és azonosítsa az erősítő áramkörök visszacsatolásait, tudja kiszámítani a visszacsatolt erősítők jellemzőit. Ismerje az erősítő fokozatok összekapcsolásának lehetőségeit, tudja meghatározni jellemzőiket. Ismerje a műveleti erősítők felépítését, jellemzőit, felépítését, alapkapcsolásait. Tudja a műveleti erősítővel felépített egyen, és váltakozó áramú erősítők és műveletvégző áramkörök jellemzőit, tudja azok jellemzőit számítással meghatározni.. Ismerje és értelmezze a zajok és torzítások jellemzőit, tudja megmagyarázni a zajok és torzítások okait, ismertetni a zajok és torzítások csökkentési megoldásait. Ismerje a hangolt, és szélessávú erősítők működését és jellemzőit, jellegzetes alkalmazási lehetőségeit. Tudja definiálni a nagyjelű erősítők jellemzőit, megnevezni felhasználási területeit, értelmezni munkapont beállításait, megmagyarázni a teljesítményerősítők vezérlési módjait. Tudja definiálni és értelmezni a pozitív visszacsatolást, s annak jellemzőit. Ismerje a gyakorlati rezgéskeltő kapcsolásokat, felsorolni az oszcillátorok kiválasztási és felhasználási lehetőségeit. Értelmezze a stabilizátorok jellemzőit, oldjon meg elemi stabilizátoros feladatokat. 37
