Roto Energiatetô Passzív védelem helyett aktív energiatermelés

Átírás

1 Roto Energiatetô részletes árlista 2009 Szolárrendszer, photovoltikus áramtermelô rendszer és tetôablak harmonikus egységben

2 2

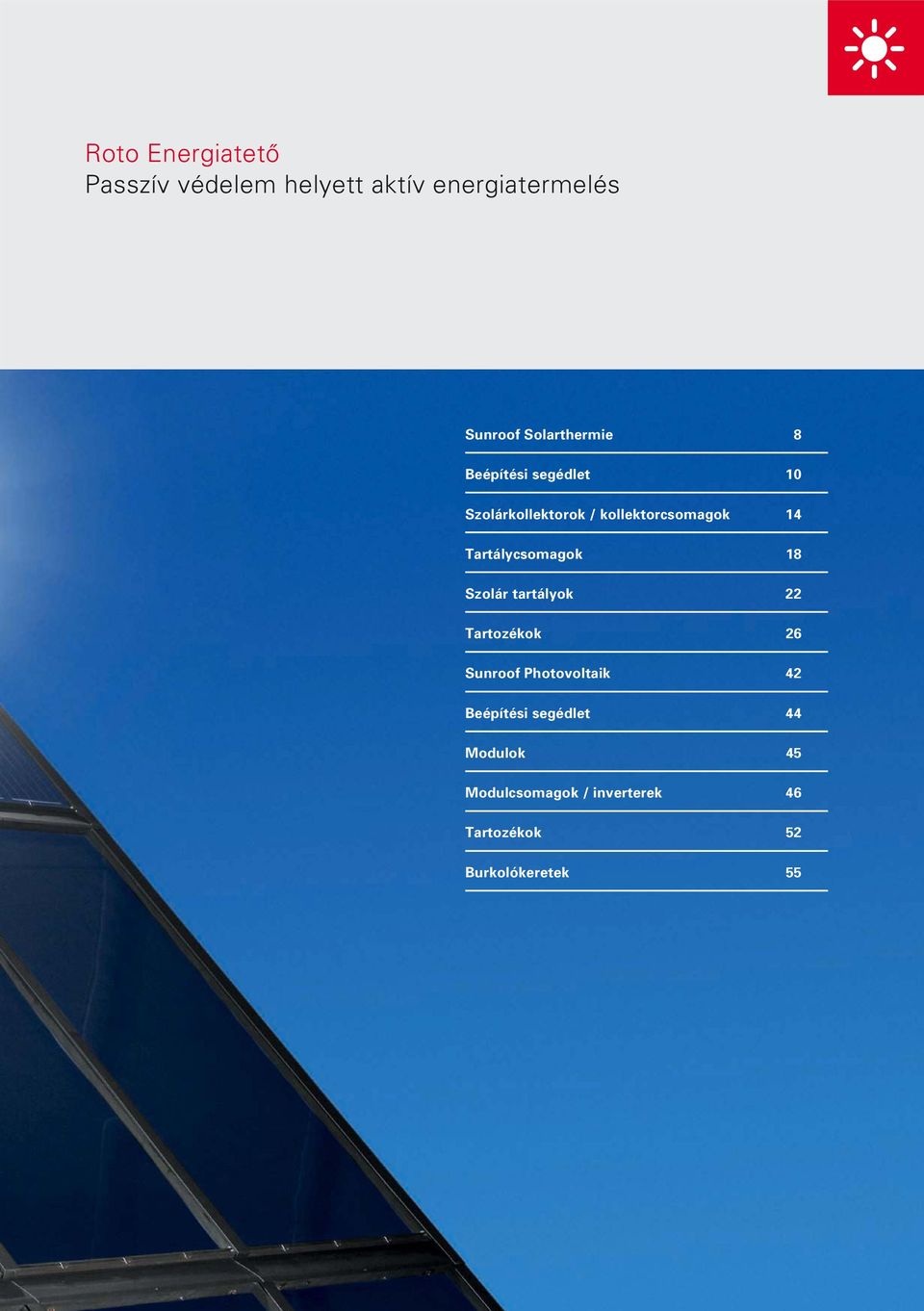

3 Roto Energiatetô Passzív védelem helyett aktív energiatermelés Sunroof Solarthermie 8 Beépítési segédlet Szolárkollektorok / kollektorcsomagok 14 Tartálycsomagok 18 Szolár tartályok 22 Tartozékok 26 Sunroof Photovoltaik 42 Beépítési segédlet 44 Modulok 45 Modulcsomagok / inverterek 46 Tartozékok 52 Burkolókeretek 55 3

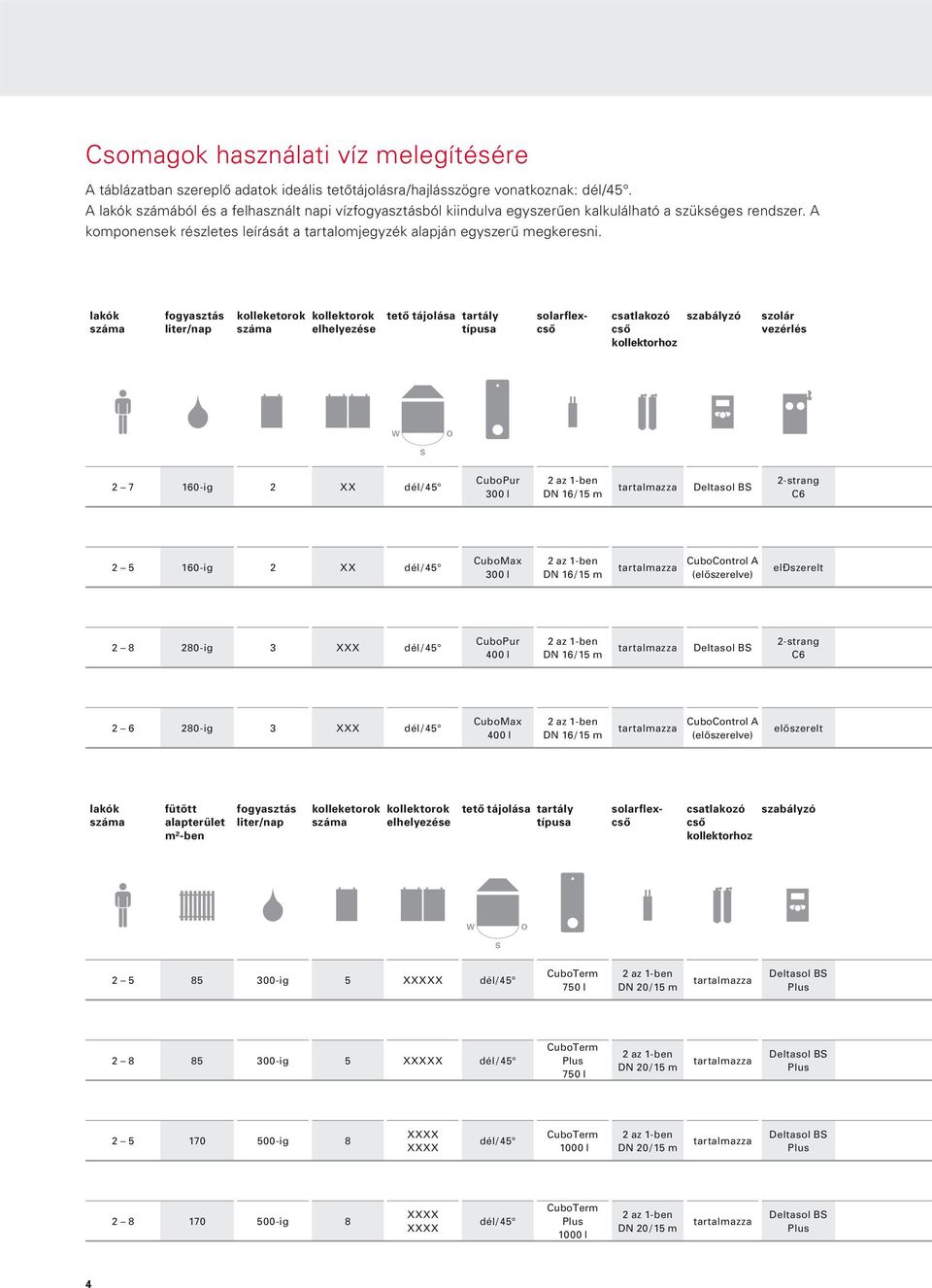

4 Csomagok használati víz melegítésére A táblázatban szereplô adatok ideális tetôtájolásra/hajlásszögre vonatkoznak: dél/45. A lakók számából és a felhasznált napi vízfogyasztásból kiindulva egyszerûen kalkulálható a szükséges rendszer. A komponensek részletes leírását a tartalomjegyzék alapján egyszerû megkeresni. lakók száma fogyasztás liter/nap kolleketorok száma kollektorok elhelyezése tetô tájolása tartály típusa solarflexcsô csatlakozó csô kollektorhoz szabályzó szolár vezérlés W O S ig 2 XX dél / 45 CuboPur 300 l 2 az 1-ben DN 16 / 15 m tartalmazza Deltasol BS 2-strang C ig 2 XX dél / 45 CuboMax 300 l 2 az 1-ben DN 16 / 15 m tartalmazza CuboControl A (elôszerelve) elðszerelt ig 3 XXX dél / 45 CuboPur 400 l 2 az 1-ben DN 16 / 15 m tartalmazza Deltasol BS 2-strang C ig 3 XXX dél / 45 CuboMax 400 l 2 az 1-ben DN 16 / 15 m tartalmazza CuboControl A (elôszerelve) elôszerelt lakók száma fütött alapterület m²-ben fogyasztás liter/nap kolleketorok száma kollektorok elhelyezése tetô tájolása tartály típusa solarflexcsô csatlakozó csô kollektorhoz szabályzó W O S ig 5 XXXXX dél/ 45 CuboTerm 750 l 2 az 1-ben DN 20 / 15 m tartalmazza Deltasol BS Plus ig 5 XXXXX dél / 45 CuboTerm Plus 750 l 2 az 1-ben DN 20 / 15 m tartalmazza Deltasol BS Plus ig 8 XXXX XXXX dél/ 45 CuboTerm 00 l 2 az 1-ben DN 20 / 15 m tartalmazza Deltasol BS Plus ig 8 XXXX XXXX dél/ 45 CuboTerm Plus 00 l 2 az 1-ben DN 20 / 15 m tartalmazza Deltasol BS Plus 4

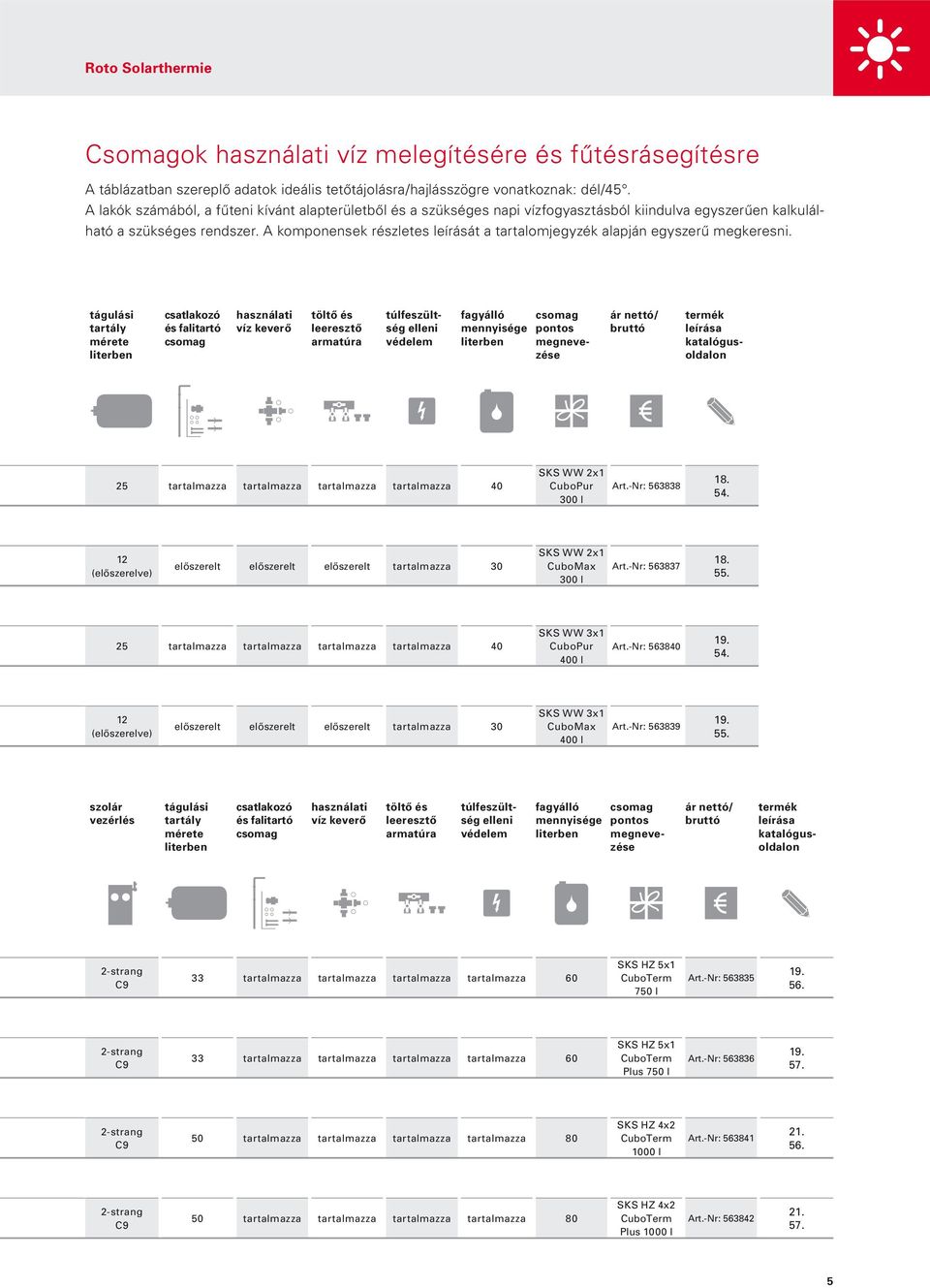

5 Roto Solarthermie Csomagok használati víz melegítésére és fûtésrásegítésre A táblázatban szereplô adatok ideális tetôtájolásra/hajlásszögre vonatkoznak: dél/45. A lakók számából, a fûteni kívánt alapterületbôl és a szükséges napi vízfogyasztásból kiindulva egyszerûen kalkulálható a szükséges rendszer. A komponensek részletes leírását a tartalomjegyzék alapján egyszerû megkeresni. tágulási tartály mérete literben csatlakozó és falitartó csomag használati víz keverô töltô és leeresztô armatúra túlfeszültség elleni védelem fagyálló mennyisége literben csomag pontos megnevezése ár nettó/ bruttó termék leírása katalógusoldalon 25 tartalmazza tartalmazza tartalmazza tartalmazza 40 SKS WW 2x1 CuboPur 300 l Art.-Nr: (elôszerelve) elôszerelt elôszerelt elôszerelt tartalmazza 30 SKS WW 2x1 CuboMax 300 l Art.-Nr: tartalmazza tartalmazza tartalmazza tartalmazza 40 SKS WW 3x1 CuboPur 400 l Art.-Nr: (elôszerelve) elôszerelt elôszerelt elôszerelt tartalmazza 30 SKS WW 3x1 CuboMax 400 l Art.-Nr: szolár vezérlés tágulási tartály mérete literben csatlakozó és falitartó csomag használati víz keverô töltô és leeresztô armatúra túlfeszültség elleni védelem fagyálló mennyisége literben csomag pontos megnevezése ár nettó/ bruttó termék leírása katalógusoldalon 2-strang C9 33 tartalmazza tartalmazza tartalmazza tartalmazza 60 SKS HZ 5x1 CuboTerm 750 l Art.-Nr: strang C9 33 tartalmazza tartalmazza tartalmazza tartalmazza 60 SKS HZ 5x1 CuboTerm Plus 750 l Art.-Nr: strang C9 50 tartalmazza tartalmazza tartalmazza tartalmazza 80 SKS HZ 4x2 CuboTerm 00 l Art.-Nr: strang C9 50 tartalmazza tartalmazza tartalmazza tartalmazza 80 SKS HZ 4x2 CuboTerm Plus 00 l Art.-Nr:

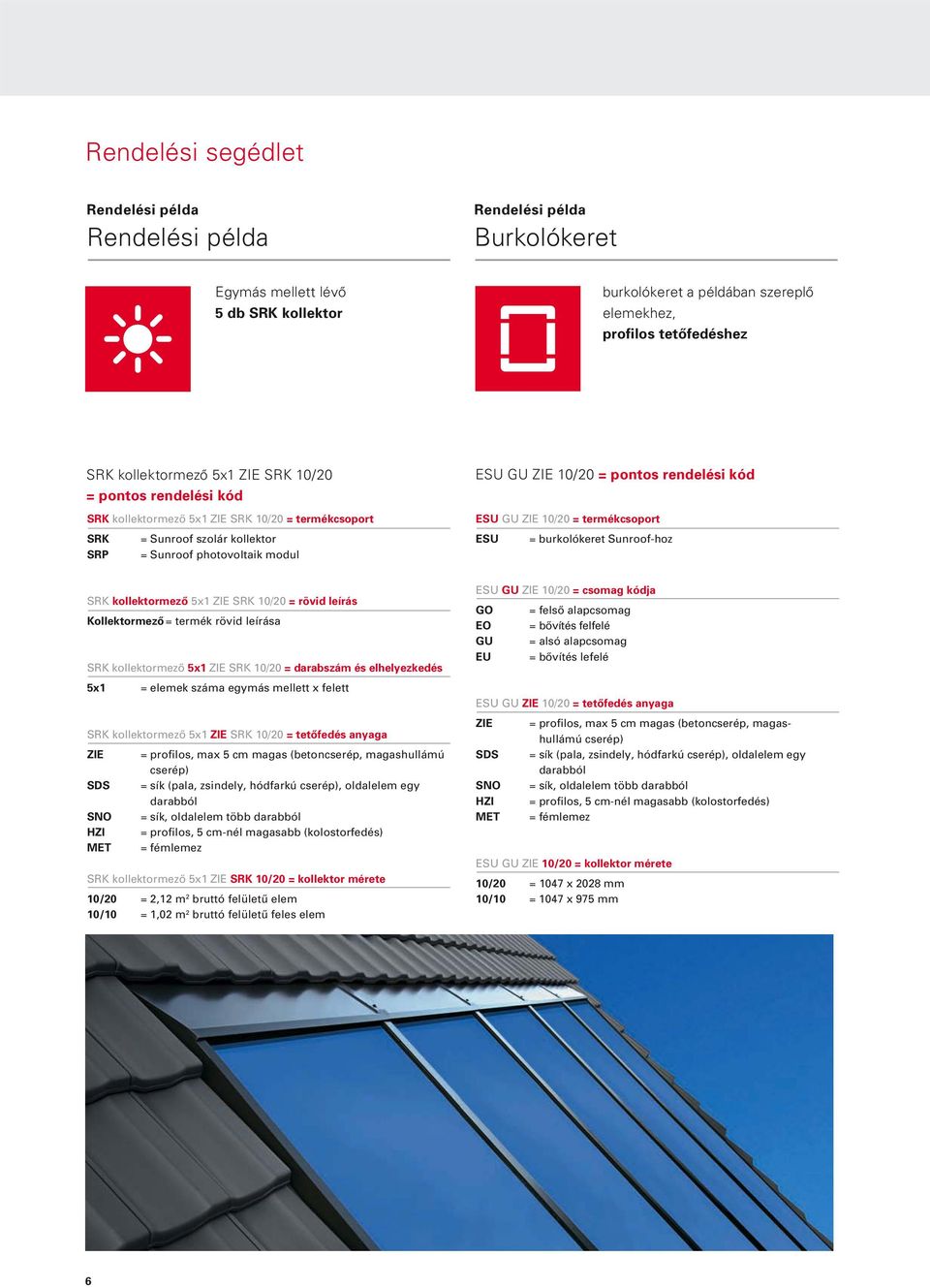

6 Rendelési segédlet Rendelési példa Rendelési példa Rendelési példa Burkolókeret Egymás mellett lévô 5 db SRK kollektor burkolókeret a példában szereplô elemekhez, profilos tetôfedéshez SRK kollektormezô 5x1 ZIE SRK /20 = pontos rendelési kód SRK kollektormezô 5x1 ZIE SRK /20 = termékcsoport ESU GU ZIE /20 = pontos rendelési kód ESU GU ZIE /20 = termékcsoport SRK = Sunroof szolár kollektor ESU = burkolókeret Sunroof-hoz SRP = Sunroof photovoltaik modul SRK kollektormezô 5x1 ZIE SRK /20 = rövid leírás Kollektormezô = termék rövid leírása SRK kollektormezô 5x1 ZIE SRK /20 = darabszám és elhelyezkedés ESU GU ZIE /20 = csomag kódja GO = felsô alapcsomag EO = bôvítés felfelé GU = alsó alapcsomag EU = bôvítés lefelé 5x1 = elemek száma egymás mellett x felett ESU GU ZIE /20 = tetôfedés anyaga SRK kollektormezô 5x1 ZIE SRK /20 = tetôfedés anyaga ZIE SDS SNO HZI MET = profilos, max 5 cm magas (betoncserép, magashullámú cserép) = sík (pala, zsindely, hódfarkú cserép), oldalelem egy darabból = sík, oldalelem több darabból = profilos, 5 cm-nél magasabb (kolostorfedés) = fémlemez SRK kollektormezô 5x1 ZIE SRK /20 = kollektor mérete /20 = 2,12 m 2 bruttó felületû elem / = 1,02 m 2 bruttó felületû feles elem ZIE SDS SNO HZI MET = profilos, max 5 cm magas (betoncserép, magashullámú cserép) = sík (pala, zsindely, hódfarkú cserép), oldalelem egy darabból = sík, oldalelem több darabból = profilos, 5 cm-nél magasabb (kolostorfedés) = fémlemez ESU GU ZIE /20 = kollektor mérete /20 = 47 x 2028 mm / = 47 x 975 mm 6

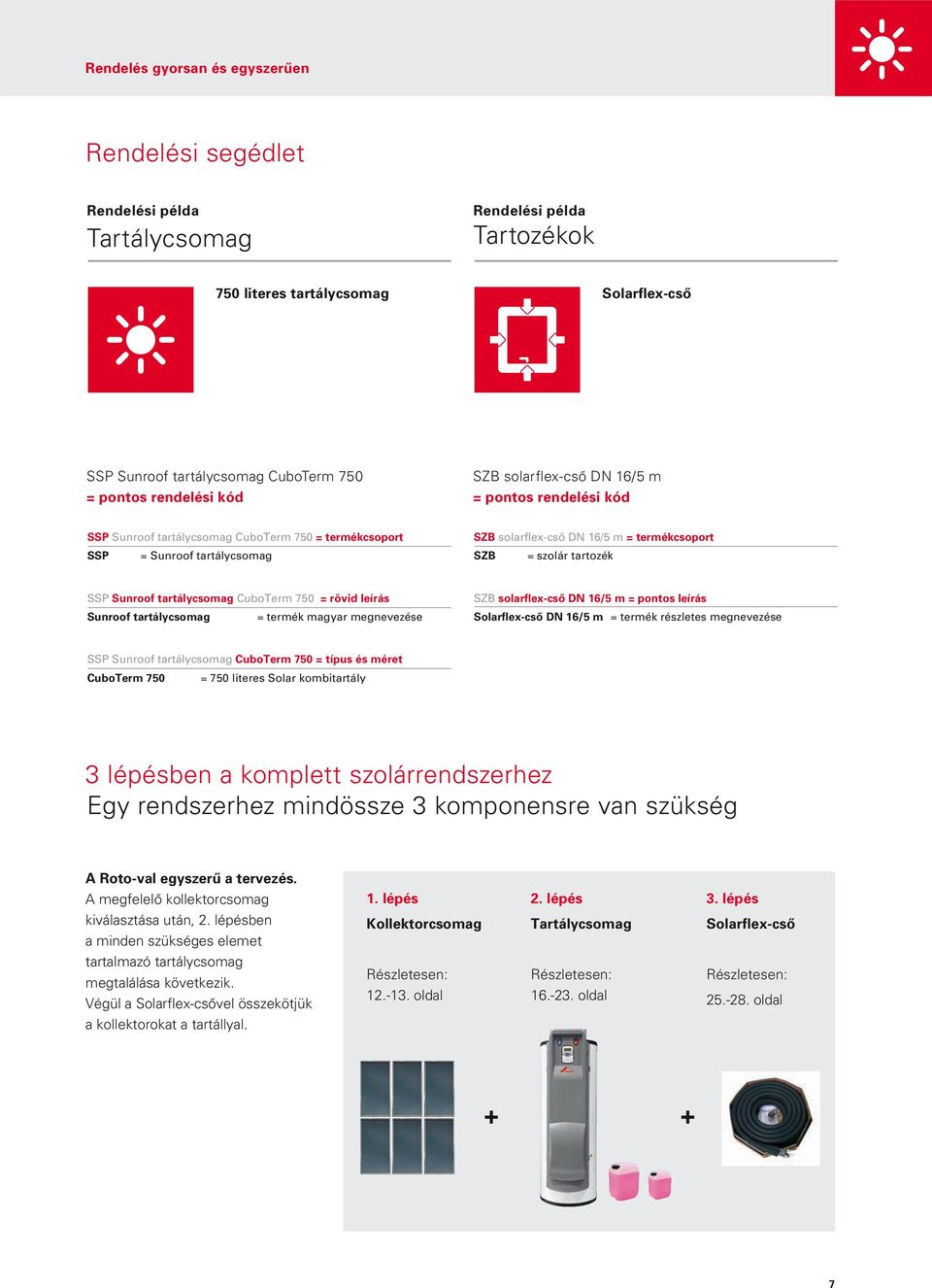

7 Rendelés gyorsan és egyszerûen Rendelési segédlet Rendelési példa Tartálycsomag Rendelési példa Tartozékok 750 literes tartálycsomag Solarflex-csô SSP Sunroof tartálycsomag CuboTerm 750 = pontos rendelési kód SZB solarflex-csô DN 16/5 m = pontos rendelési kód SSP Sunroof tartálycsomag CuboTerm 750 = termékcsoport SSP = Sunroof tartálycsomag SZB solarflex-csô DN 16/5 m = termékcsoport SZB = szolár tartozék SSP Sunroof tartálycsomag CuboTerm 750 = rövid leírás Sunroof tartálycsomag = termék magyar megnevezése SZB solarflex-csô DN 16/5 m = pontos leírás Solarflex-csô DN 16/5 m = termék részletes megnevezése SSP Sunroof tartálycsomag CuboTerm 750 = típus és méret CuboTerm 750 = 750 literes Solar kombitartály 3 lépésben a komplett szolárrendszerhez Egy rendszerhez mindössze 3 komponensre van szükség A Roto-val egyszerû a tervezés. A megfelelô kollektorcsomag 1. lépés 2. lépés 3. lépés kiválasztása után, 2. lépésben a minden szükséges elemet Kollektorcsomag Tartálycsomag Solarflex-csô tartalmazó tartálycsomag megtalálása következik. Végül a Solarflex-csôvel összekötjük Részletesen: oldal Részletesen: oldal Részletesen: oldal a kollektorokat a tartállyal

8 83

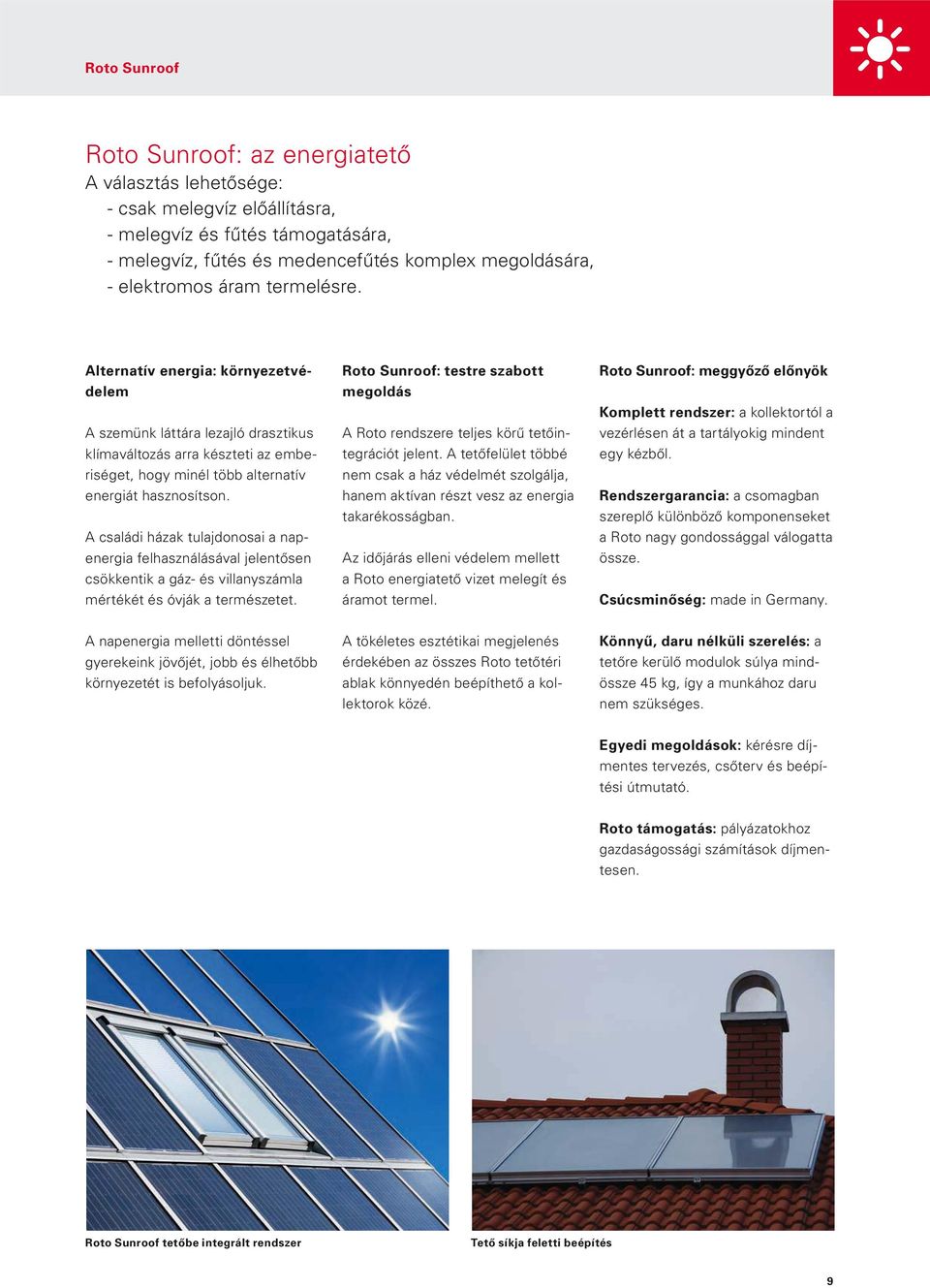

9 Roto Sunroof Roto Sunroof: az energiatetô A választás lehetôsége: - csak melegvíz elôállításra, - melegvíz és fûtés támogatására, - melegvíz, fûtés és medencefûtés komplex megoldására, - elektromos áram termelésre. Alternatív energia: környezetvédelem A szemünk láttára lezajló drasztikus klímaváltozás arra készteti az emberiséget, hogy minél több alternatív energiát hasznosítson. A családi házak tulajdonosai a napenergia felhasználásával jelentôsen csökkentik a gáz- és villanyszámla mértékét és óvják a természetet. Roto Sunroof: testre szabott megoldás A Roto rendszere teljes körû tetôintegrációt jelent. A tetôfelület többé nem csak a ház védelmét szolgálja, hanem aktívan részt vesz az energia takarékosságban. Az idôjárás elleni védelem mellett a Roto energiatetô vizet melegít és áramot termel. Roto Sunroof: meggyôzô Komplett rendszer: a kollektortól a vezérlésen át a tartályokig mindent egy kézbôl. Rendszergarancia: a csomagban szereplô különbözô komponenseket a Roto nagy gondossággal válogatta össze. Csúcsminôség: made in Germany. A napenergia melletti döntéssel gyerekeink jövôjét, jobb és élhetôbb környezetét is befolyásoljuk. A tökéletes esztétikai megjelenés érdekében az összes Roto tetôtéri ablak könnyedén beépíthetô a kollektorok közé. Könnyû, daru nélküli szerelés: a tetôre kerülô modulok súlya mindössze 45 kg, így a munkához daru nem szükséges. Egyedi megoldások: kérésre díjmentes tervezés, csôterv és beépítési útmutató. Roto támogatás: pályázatokhoz gazdaságossági számítások díjmentesen. Roto Sunroof tetôbe integrált rendszer Tetô síkja feletti beépítés 9

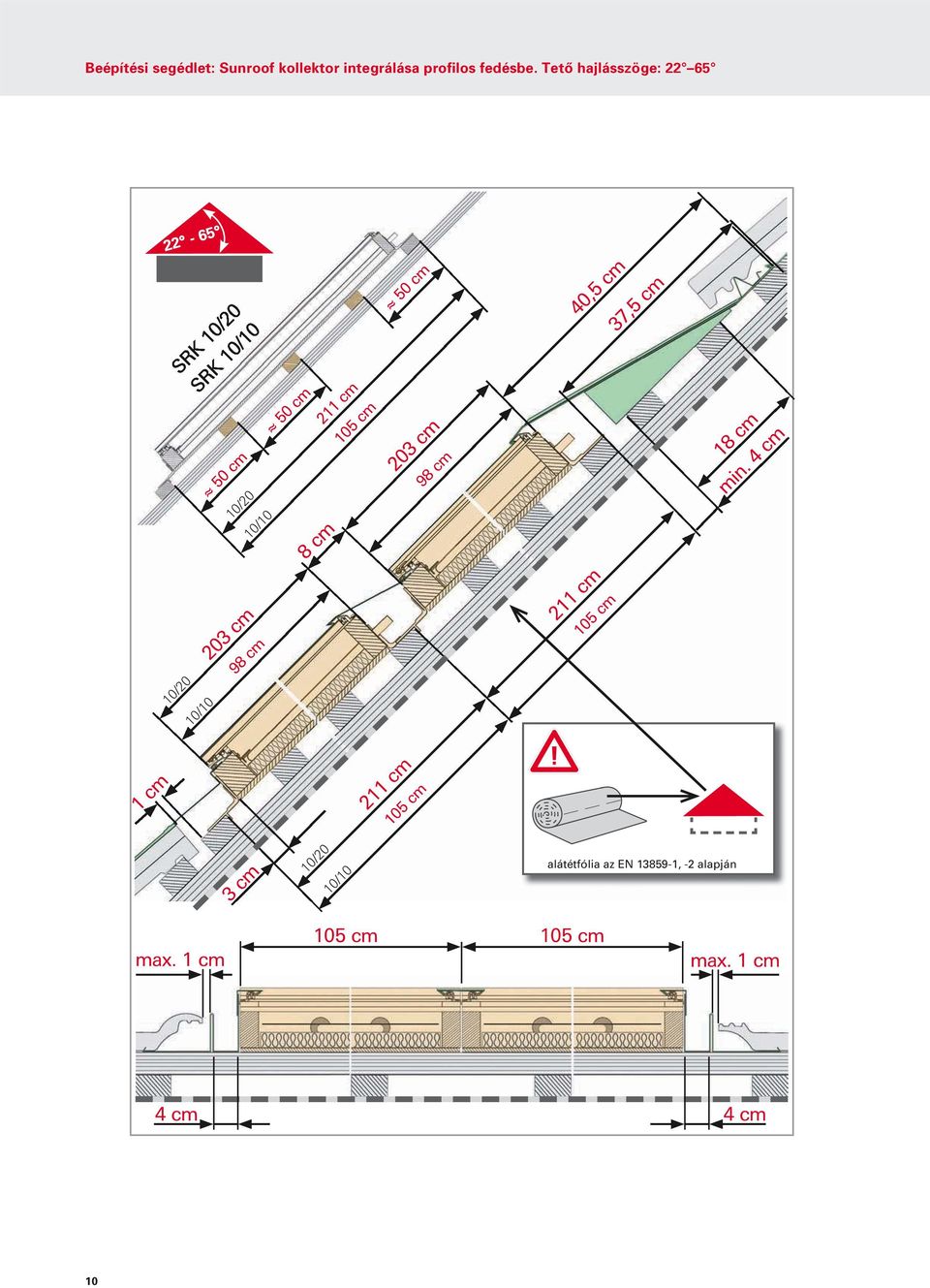

10 Beépítési segédlet: Sunroof kollektor integrálása profilos fedésbe. Tetô hajlásszöge: /20 / /20 / /20 / alátétfólia az EN , -2 alapján

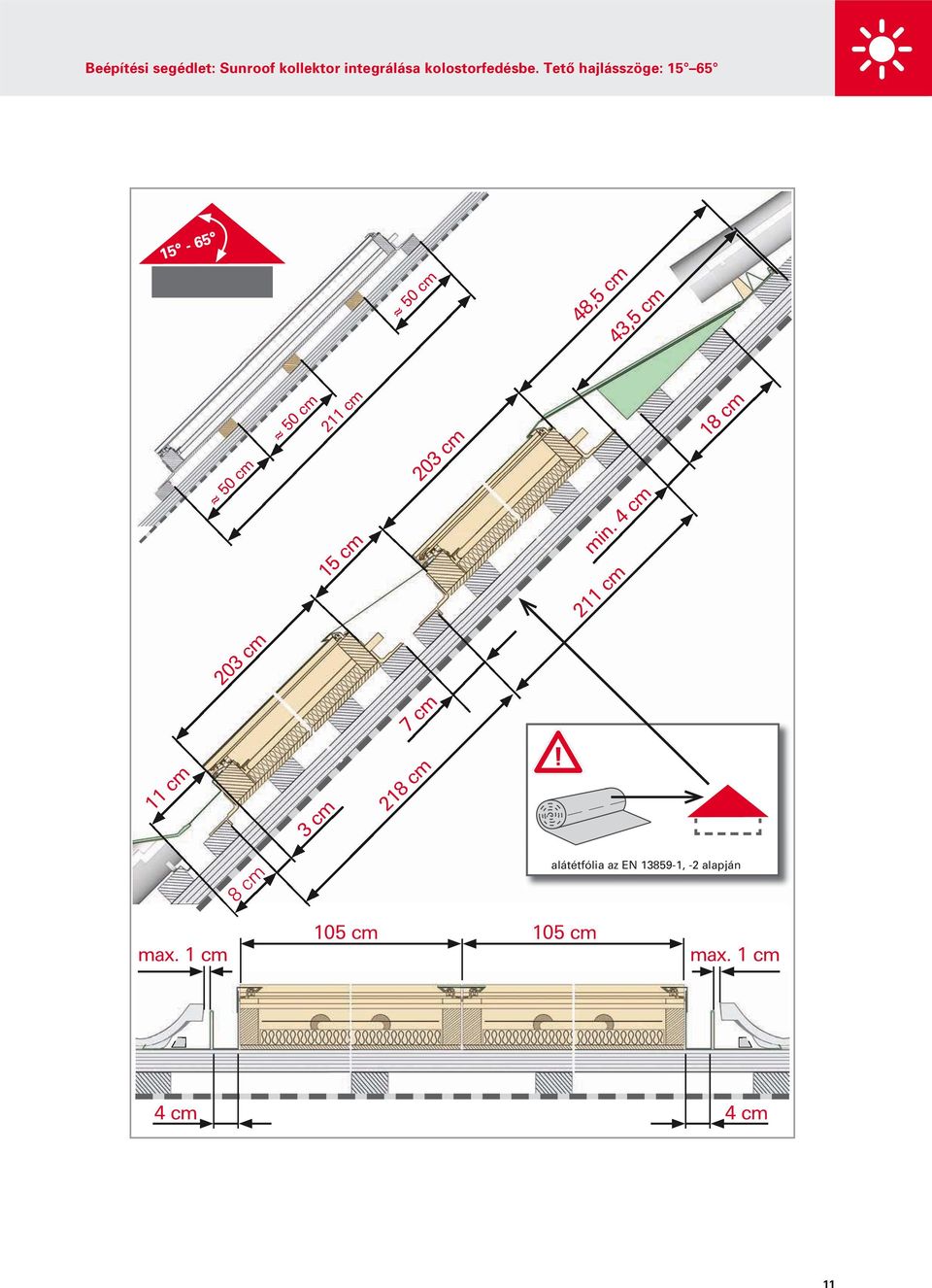

11 Beépítési segédlet: Sunroof kollektor integrálása kolostorfedésbe. Tetô hajlásszöge: alátétfólia az EN , -2 alapján 11

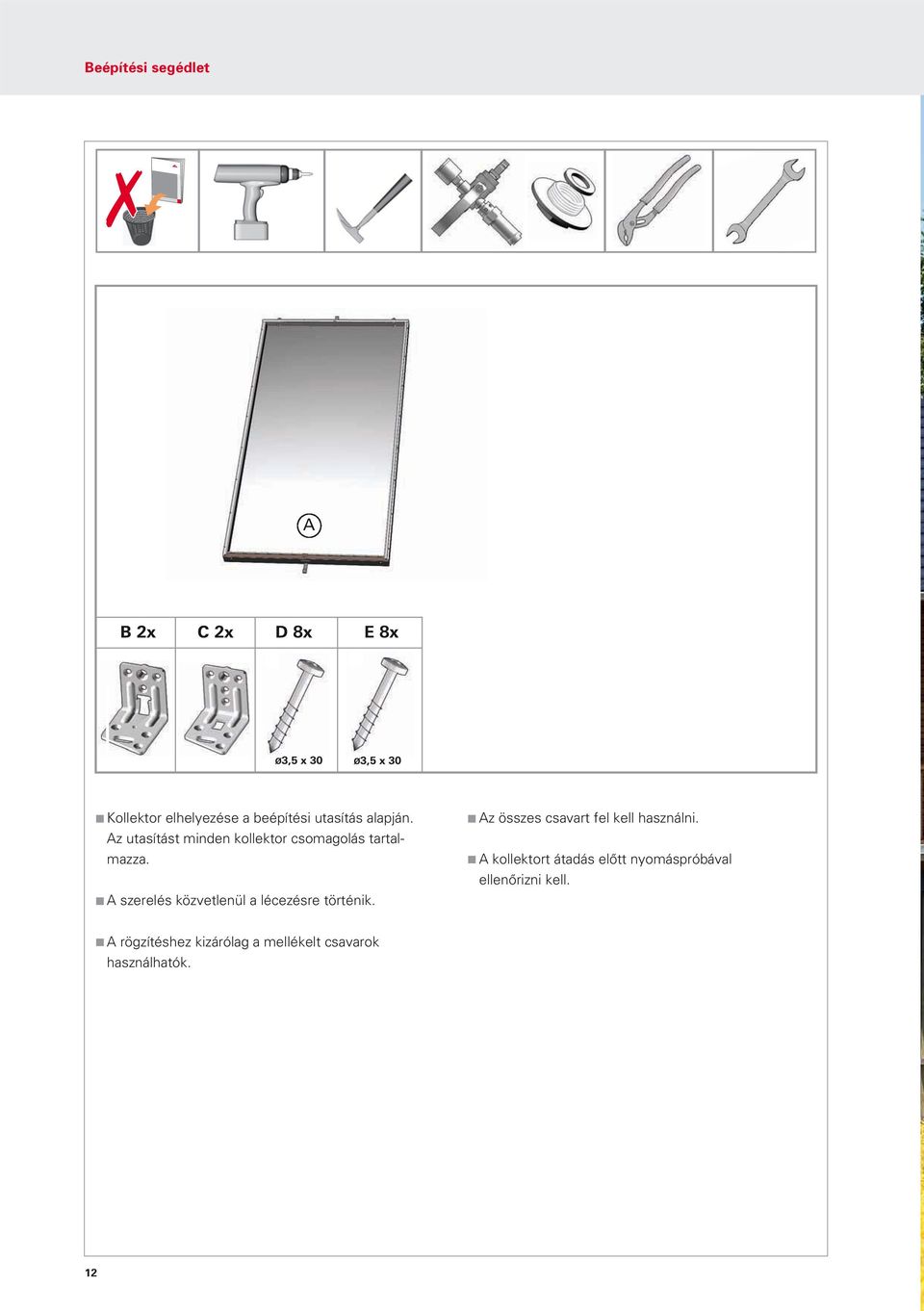

12 Beépítési segédlet Kollektor elhelyezése a beépítési utasítás alapján. Az utasítást minden kollektor csomagolás tartalmazza. A szerelés közvetlenül a lécezésre történik. Az összes csavart fel kell használni. A kollektort átadás elôtt nyomáspróbával ellenôrizni kell. A rögzítéshez kizárólag a mellékelt csavarok használhatók. 12

13 13

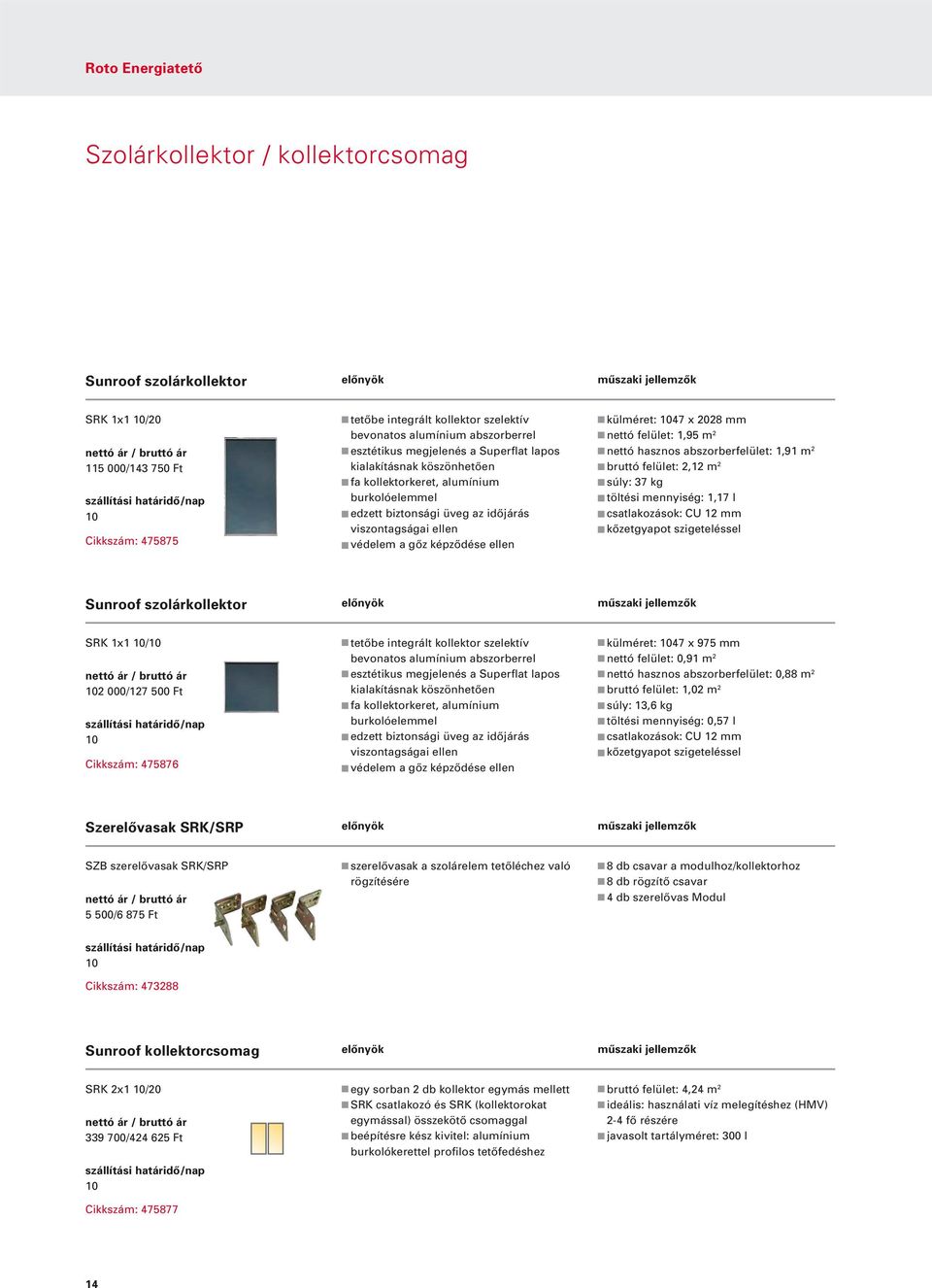

14 Roto Energiatetô Szolárkollektor / kollektorcsomag Sunroof szolárkollektor SRK 1x1 / / Ft Cikkszám: tetôbe integrált kollektor szelektív bevonatos alumínium abszorberrel esztétikus megjelenés a Superflat lapos kialakításnak köszönhetôen fa kollektorkeret, alumínium burkolóelemmel edzett biztonsági üveg az idôjárás viszontagságai ellen védelem a gôz képzôdése ellen külméret: 47 x 2028 mm nettó felület: 1,95 m 2 nettó hasznos abszorberfelület: 1,91 m 2 bruttó felület: 2,12 m 2 súly: 37 kg töltési mennyiség: 1,17 l csatlakozások: CU 12 mm kôzetgyapot szigeteléssel Sunroof szolárkollektor SRK 1x1 / 2 000/ Ft Cikkszám: tetôbe integrált kollektor szelektív bevonatos alumínium abszorberrel esztétikus megjelenés a Superflat lapos kialakításnak köszönhetôen fa kollektorkeret, alumínium burkolóelemmel edzett biztonsági üveg az idôjárás viszontagságai ellen védelem a gôz képzôdése ellen külméret: 47 x 975 mm nettó felület: 0,91 m 2 nettó hasznos abszorberfelület: 0,88 m 2 bruttó felület: 1,02 m 2 súly: 13,6 kg töltési mennyiség: 0,57 l csatlakozások: CU 12 mm kôzetgyapot szigeteléssel Szerelôvasak SRK/SRP SZB szerelôvasak SRK/SRP 5 500/6 875 Ft szerelôvasak a szolárelem tetôléchez való rögzítésére 8 db csavar a modulhoz/kollektorhoz 8 db rögzítô csavar 4 db szerelôvas Modul Cikkszám: Sunroof kollektorcsomag SRK 2x1 / / Ft Cikkszám: egy sorban 2 db kollektor egymás mellett SRK csatlakozó és SRK (kollektorokat egymással) összekötô csomaggal beépítésre kész kivitel: alumínium burkolókerettel profilos tetôfedéshez bruttó felület: 4,24 m 2 ideális: használati víz melegítéshez (HMV) 2-4 fô részére javasolt tartályméret: 300 l 14

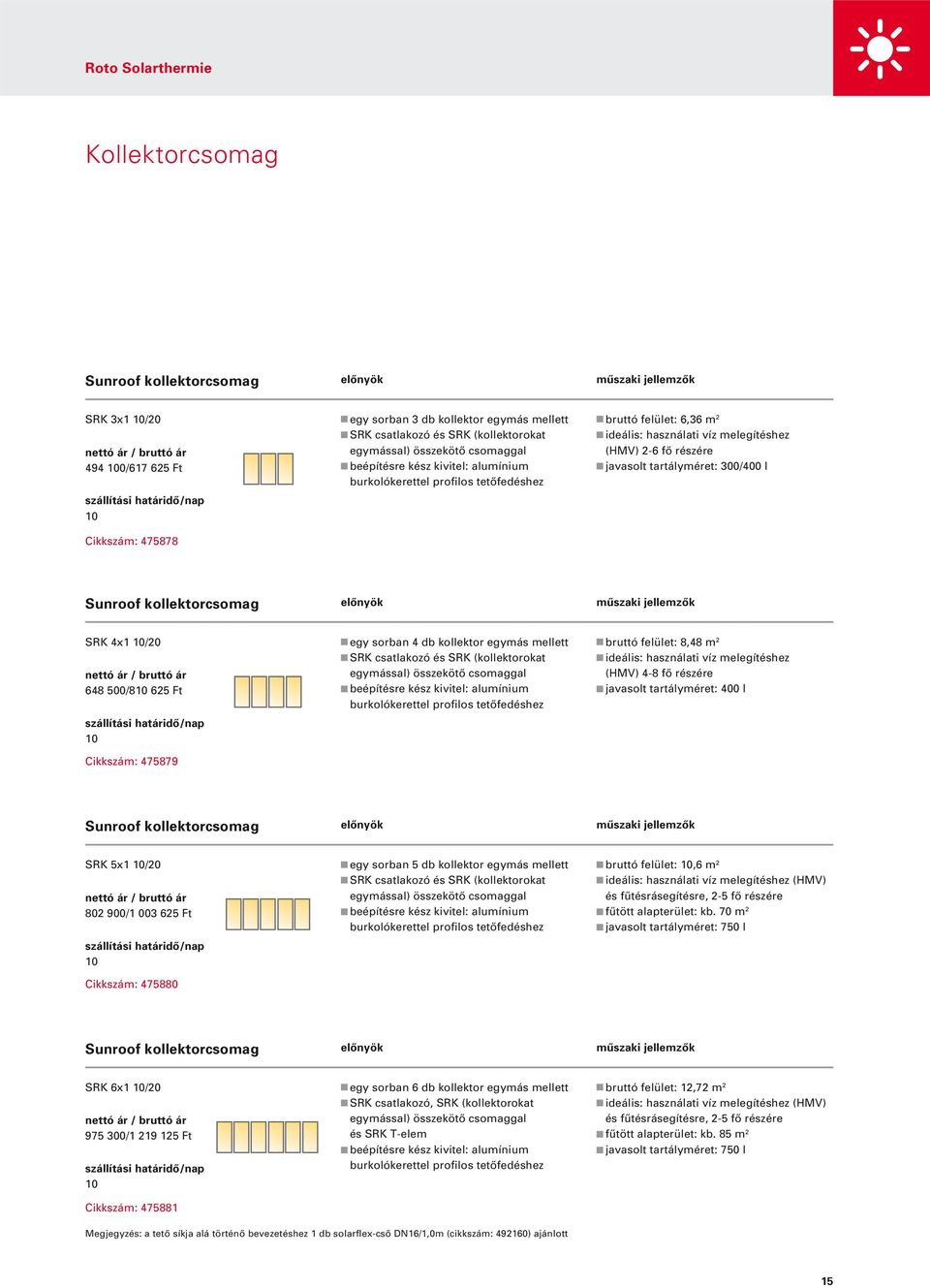

15 Roto Solarthermie Kollektorcsomag Sunroof kollektorcsomag SRK 3x1 / / Ft Cikkszám: egy sorban 3 db kollektor egymás mellett SRK csatlakozó és SRK (kollektorokat egymással) összekötô csomaggal beépítésre kész kivitel: alumínium burkolókerettel profilos tetôfedéshez bruttó felület: 6,36 m 2 ideális: használati víz melegítéshez (HMV) 2-6 fô részére javasolt tartályméret: 300/400 l Sunroof kollektorcsomag SRK 4x1 / /8 625 Ft Cikkszám: egy sorban 4 db kollektor egymás mellett SRK csatlakozó és SRK (kollektorokat egymással) összekötô csomaggal beépítésre kész kivitel: alumínium burkolókerettel profilos tetôfedéshez bruttó felület: 8,48 m 2 ideális: használati víz melegítéshez (HMV) 4-8 fô részére javasolt tartályméret: 400 l Sunroof kollektorcsomag SRK 5x1 / / Ft Cikkszám: egy sorban 5 db kollektor egymás mellett SRK csatlakozó és SRK (kollektorokat egymással) összekötô csomaggal beépítésre kész kivitel: alumínium burkolókerettel profilos tetôfedéshez bruttó felület:,6 m 2 ideális: használati víz melegítéshez (HMV) és fûtésrásegítésre, 2-5 fô részére fûtött alapterület: kb. 70 m 2 javasolt tartályméret: 750 l Sunroof kollektorcsomag SRK 6x1 / / Ft Cikkszám: egy sorban 6 db kollektor egymás mellett SRK csatlakozó, SRK (kollektorokat egymással) összekötô csomaggal és SRK T-elem beépítésre kész kivitel: alumínium burkolókerettel profilos tetôfedéshez bruttó felület: 12,72 m 2 ideális: használati víz melegítéshez (HMV) és fûtésrásegítésre, 2-5 fô részére fûtött alapterület: kb. 85 m 2 javasolt tartályméret: 750 l Megjegyzés: a tetô síkja alá történô bevezetéshez 1 db solarflex-csô DN16/1,0m (cikkszám: ) ajánlott 15

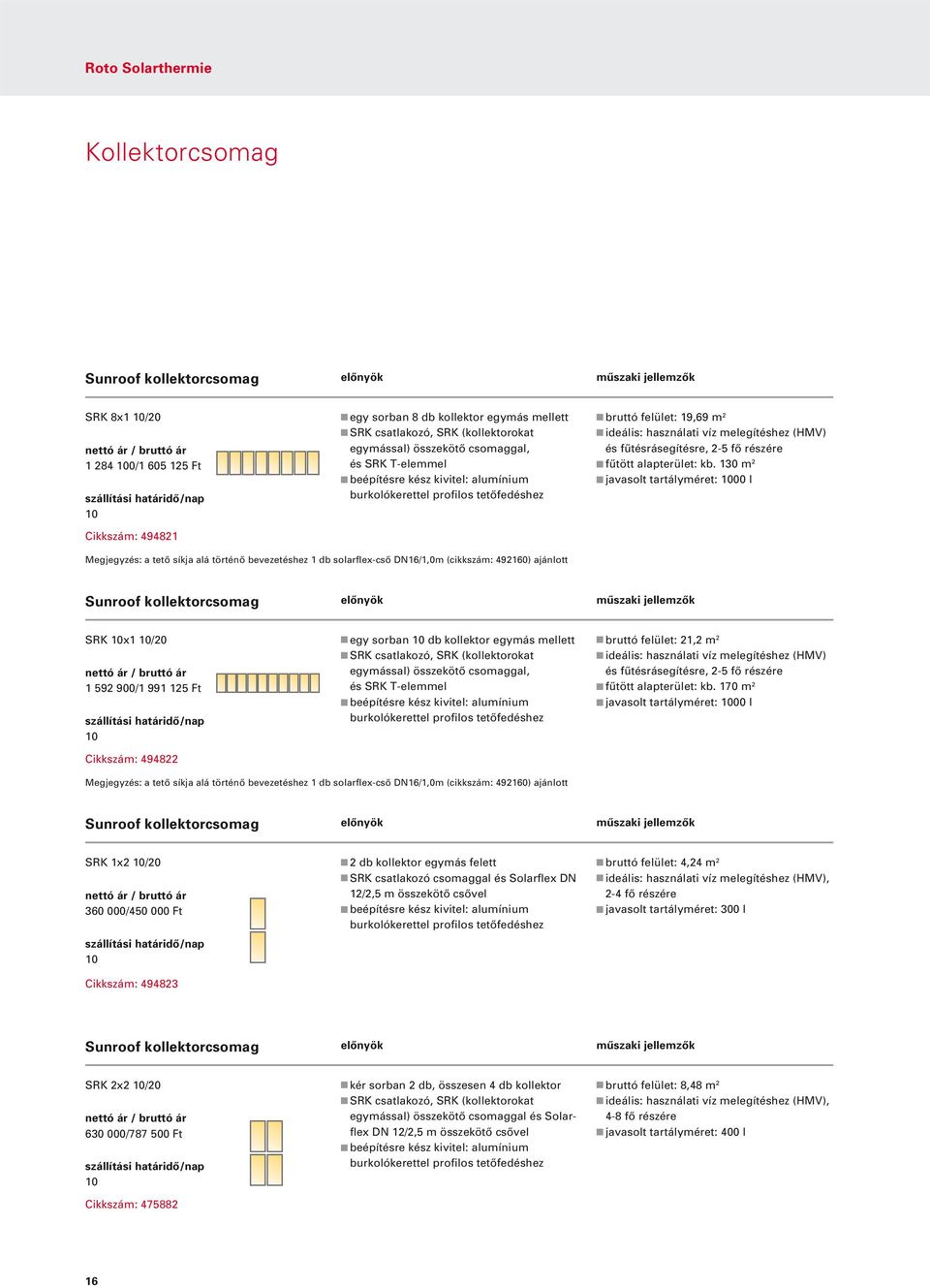

16 Roto Solarthermie Kollektorcsomag Sunroof kollektorcsomag SRK 8x1 / / Ft Cikkszám: egy sorban 8 db kollektor egymás mellett SRK csatlakozó, SRK (kollektorokat egymással) összekötô csomaggal, és SRK T-elemmel beépítésre kész kivitel: alumínium burkolókerettel profilos tetôfedéshez bruttó felület: 19,69 m 2 ideális: használati víz melegítéshez (HMV) és fûtésrásegítésre, 2-5 fô részére fûtött alapterület: kb. 130 m 2 javasolt tartályméret: 00 l Megjegyzés: a tetô síkja alá történô bevezetéshez 1 db solarflex-csô DN16/1,0m (cikkszám: ) ajánlott Sunroof kollektorcsomag SRK x1 / / Ft Cikkszám: egy sorban db kollektor egymás mellett SRK csatlakozó, SRK (kollektorokat egymással) összekötô csomaggal, és SRK T-elemmel beépítésre kész kivitel: alumínium burkolókerettel profilos tetôfedéshez bruttó felület: 21,2 m 2 ideális: használati víz melegítéshez (HMV) és fûtésrásegítésre, 2-5 fô részére fûtött alapterület: kb. 170 m 2 javasolt tartályméret: 00 l Megjegyzés: a tetô síkja alá történô bevezetéshez 1 db solarflex-csô DN16/1,0m (cikkszám: ) ajánlott Sunroof kollektorcsomag SRK 1x2 / / Ft Cikkszám: db kollektor egymás felett SRK csatlakozó csomaggal és Solarflex DN 12/2,5 m összekötô csôvel beépítésre kész kivitel: alumínium burkolókerettel profilos tetôfedéshez bruttó felület: 4,24 m 2 ideális: használati víz melegítéshez (HMV), 2-4 fô részére javasolt tartályméret: 300 l Sunroof kollektorcsomag SRK 2x2 / / Ft Cikkszám: kér sorban 2 db, összesen 4 db kollektor SRK csatlakozó, SRK (kollektorokat egymással) összekötô csomaggal és Solarflex DN 12/2,5 m összekötô csôvel beépítésre kész kivitel: alumínium burkolókerettel profilos tetôfedéshez bruttó felület: 8,48 m 2 ideális: használati víz melegítéshez (HMV), 4-8 fô részére javasolt tartályméret: 400 l 16

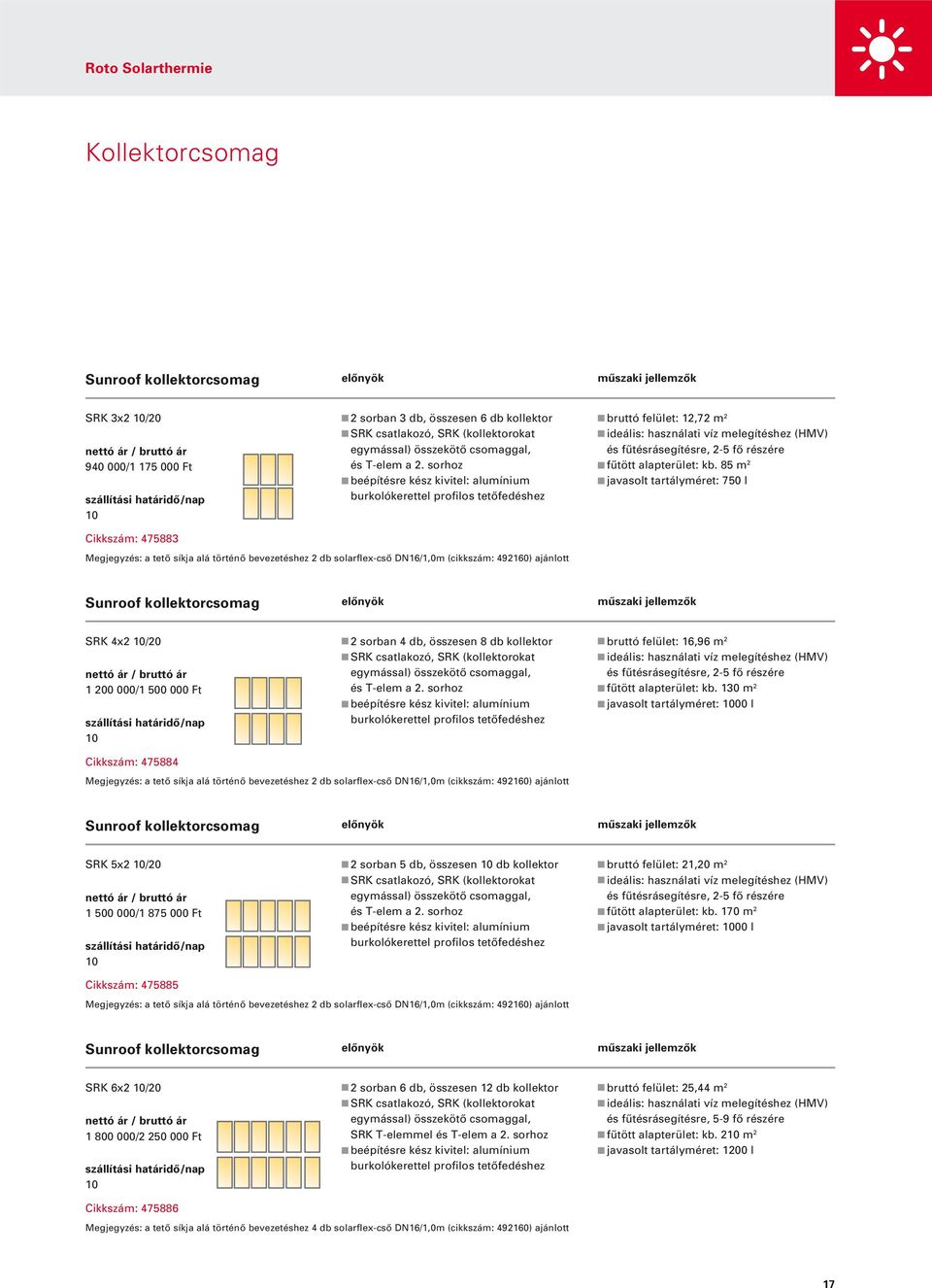

17 Roto Solarthermie Kollektorcsomag Sunroof kollektorcsomag SRK 3x2 / / Ft Cikkszám: sorban 3 db, összesen 6 db kollektor SRK csatlakozó, SRK (kollektorokat egymással) összekötô csomaggal, és T-elem a 2. sorhoz beépítésre kész kivitel: alumínium burkolókerettel profilos tetôfedéshez bruttó felület: 12,72 m 2 ideális: használati víz melegítéshez (HMV) és fûtésrásegítésre, 2-5 fô részére fûtött alapterület: kb. 85 m 2 javasolt tartályméret: 750 l Megjegyzés: a tetô síkja alá történô bevezetéshez 2 db solarflex-csô DN16/1,0m (cikkszám: ) ajánlott Sunroof kollektorcsomag SRK 4x2 / / Ft Cikkszám: sorban 4 db, összesen 8 db kollektor SRK csatlakozó, SRK (kollektorokat egymással) összekötô csomaggal, és T-elem a 2. sorhoz beépítésre kész kivitel: alumínium burkolókerettel profilos tetôfedéshez bruttó felület: 16,96 m 2 ideális: használati víz melegítéshez (HMV) és fûtésrásegítésre, 2-5 fô részére fûtött alapterület: kb. 130 m 2 javasolt tartályméret: 00 l Megjegyzés: a tetô síkja alá történô bevezetéshez 2 db solarflex-csô DN16/1,0m (cikkszám: ) ajánlott Sunroof kollektorcsomag SRK 5x2 / / Ft Cikkszám: sorban 5 db, összesen db kollektor SRK csatlakozó, SRK (kollektorokat egymással) összekötô csomaggal, és T-elem a 2. sorhoz beépítésre kész kivitel: alumínium burkolókerettel profilos tetôfedéshez bruttó felület: 21,20 m 2 ideális: használati víz melegítéshez (HMV) és fûtésrásegítésre, 2-5 fô részére fûtött alapterület: kb. 170 m 2 javasolt tartályméret: 00 l Megjegyzés: a tetô síkja alá történô bevezetéshez 2 db solarflex-csô DN16/1,0m (cikkszám: ) ajánlott Sunroof kollektorcsomag SRK 6x2 / / Ft Cikkszám: sorban 6 db, összesen 12 db kollektor SRK csatlakozó, SRK (kollektorokat egymással) összekötô csomaggal, SRK T-elemmel és T-elem a 2. sorhoz beépítésre kész kivitel: alumínium burkolókerettel profilos tetôfedéshez bruttó felület: 25,44 m 2 ideális: használati víz melegítéshez (HMV) és fûtésrásegítésre, 5-9 fô részére fûtött alapterület: kb. 2 m 2 javasolt tartályméret: 1200 l Megjegyzés: a tetô síkja alá történô bevezetéshez 4 db solarflex-csô DN16/1,0m (cikkszám: ) ajánlott 17

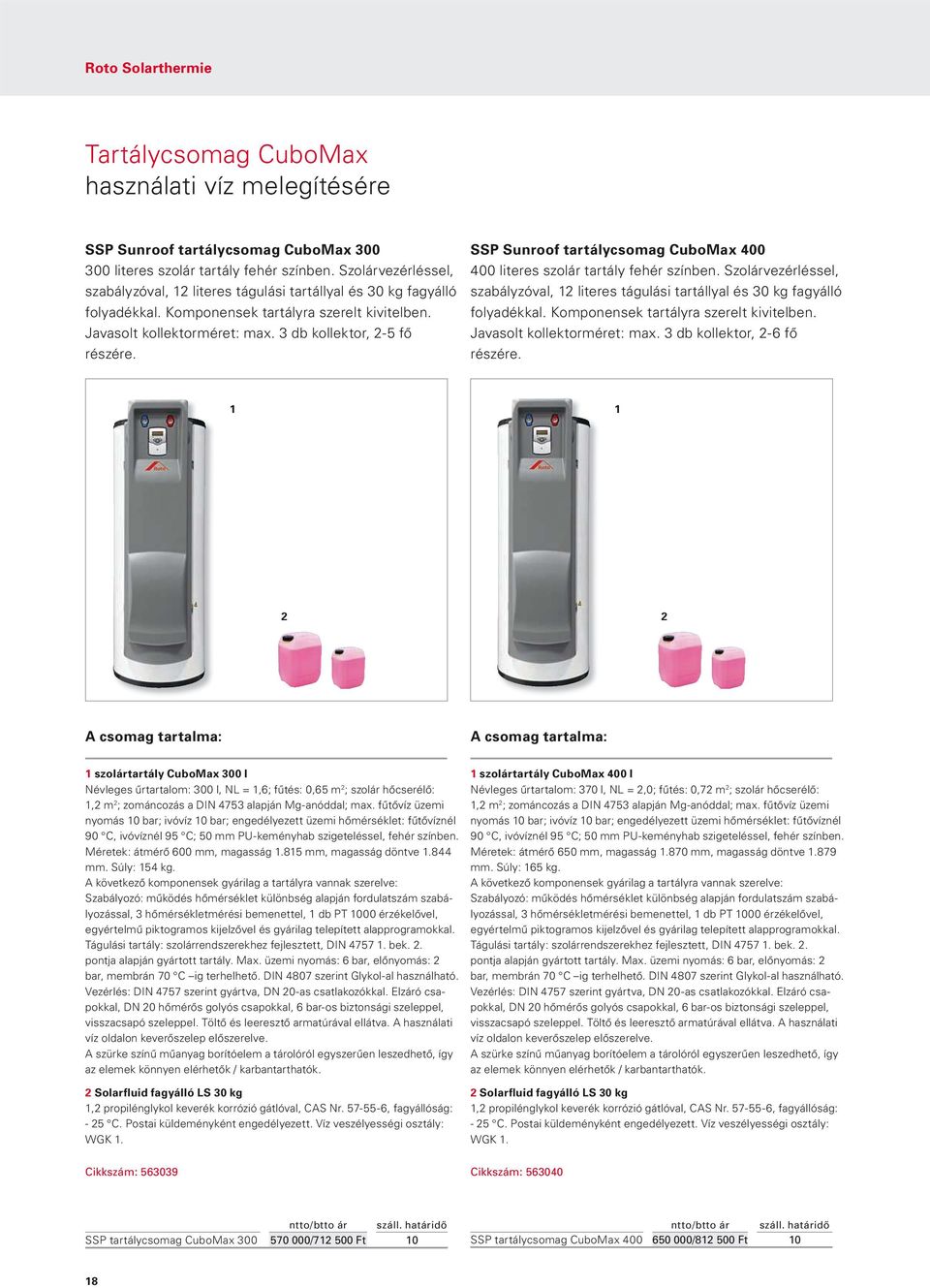

18 Roto Solarthermie Tartálycsomag CuboMax használati víz melegítésére SSP Sunroof tartálycsomag CuboMax literes szolár tartály fehér színben. Szolárvezérléssel, szabályzóval, 12 literes tágulási tartállyal és 30 kg fagyálló folyadékkal. Komponensek tartályra szerelt kivitelben. Javasolt kollektorméret: max. 3 db kollektor, 2-5 fô részére. SSP Sunroof tartálycsomag CuboMax literes szolár tartály fehér színben. Szolárvezérléssel, szabályzóval, 12 literes tágulási tartállyal és 30 kg fagyálló folyadékkal. Komponensek tartályra szerelt kivitelben. Javasolt kollektorméret: max. 3 db kollektor, 2-6 fô részére A csomag tartalma: A csomag tartalma: 1 szolártartály CuboMax 300 l Névleges ûrtartalom: 300 l, NL = 1,6; fûtés: 0,65 m 2 ; szolár hôcserélô: 1,2 m 2 ; zománcozás a DIN 4753 alapján Mg-anóddal; max. fûtôvíz üzemi nyomás bar; ivóvíz bar; engedélyezett üzemi hômérséklet: fûtôvíznél 90 C, ivóvíznél 95 C; 50 mm PU-keményhab szigeteléssel, fehér színben. Méretek: átmérô 600 mm, magasság mm, magasság döntve mm. Súly: 154 kg. A következô komponensek gyárilag a tartályra vannak szerelve: Szabályozó: mûködés hômérséklet különbség alapján fordulatszám szabályozással, 3 hômérsékletmérési bemenettel, 1 db PT 00 érzékelôvel, egyértelmû piktogramos kijelzôvel és gyárilag telepített alapprogramokkal. Tágulási tartály: szolárrendszerekhez fejlesztett, DIN bek. 2. pontja alapján gyártott tartály. Max. üzemi nyomás: 6 bar, elônyomás: 2 bar, membrán 70 C ig terhelhetô. DIN 4807 szerint Glykol-al használható. Vezérlés: DIN 4757 szerint gyártva, DN 20-as csatlakozókkal. Elzáró csapokkal, DN 20 hômérôs golyós csapokkal, 6 bar-os biztonsági szeleppel, visszacsapó szeleppel. Töltô és leeresztô armatúrával ellátva. A használati víz oldalon keverôszelep elôszerelve. A szürke színû mûanyag borítóelem a tárolóról egyszerûen leszedhetô, így az elemek könnyen elérhetôk / karbantarthatók. 1 szolártartály CuboMax 400 l Névleges ûrtartalom: 370 l, NL = 2,0; fûtés: 0,72 m 2 ; szolár hôcserélô: 1,2 m 2 ; zománcozás a DIN 4753 alapján Mg-anóddal; max. fûtôvíz üzemi nyomás bar; ivóvíz bar; engedélyezett üzemi hômérséklet: fûtôvíznél 90 C, ivóvíznél 95 C; 50 mm PU-keményhab szigeteléssel, fehér színben. Méretek: átmérô 650 mm, magasság mm, magasság döntve mm. Súly: 165 kg. A következô komponensek gyárilag a tartályra vannak szerelve: Szabályozó: mûködés hômérséklet különbség alapján fordulatszám szabályozással, 3 hômérsékletmérési bemenettel, 1 db PT 00 érzékelôvel, egyértelmû piktogramos kijelzôvel és gyárilag telepített alapprogramokkal. Tágulási tartály: szolárrendszerekhez fejlesztett, DIN bek. 2. pontja alapján gyártott tartály. Max. üzemi nyomás: 6 bar, elônyomás: 2 bar, membrán 70 C ig terhelhetô. DIN 4807 szerint Glykol-al használható. Vezérlés: DIN 4757 szerint gyártva, DN 20-as csatlakozókkal. Elzáró csapokkal, DN 20 hômérôs golyós csapokkal, 6 bar-os biztonsági szeleppel, visszacsapó szeleppel. Töltô és leeresztô armatúrával ellátva. A használati víz oldalon keverôszelep elôszerelve. A szürke színû mûanyag borítóelem a tárolóról egyszerûen leszedhetô, így az elemek könnyen elérhetôk / karbantarthatók. 2 Solarfluid fagyálló LS 30 kg 1,2 propilénglykol keverék korrózió gátlóval, CAS Nr , fagyállóság: - 25 C. Postai küldeményként engedélyezett. Víz veszélyességi osztály: WGK 1. 2 Solarfluid fagyálló LS 30 kg 1,2 propilénglykol keverék korrózió gátlóval, CAS Nr , fagyállóság: - 25 C. Postai küldeményként engedélyezett. Víz veszélyességi osztály: WGK 1. Cikkszám: Cikkszám: ntto/btto ár száll. határidô SSP tartálycsomag CuboMax / Ft ntto/btto ár száll. határidô SSP tartálycsomag CuboMax / Ft 18

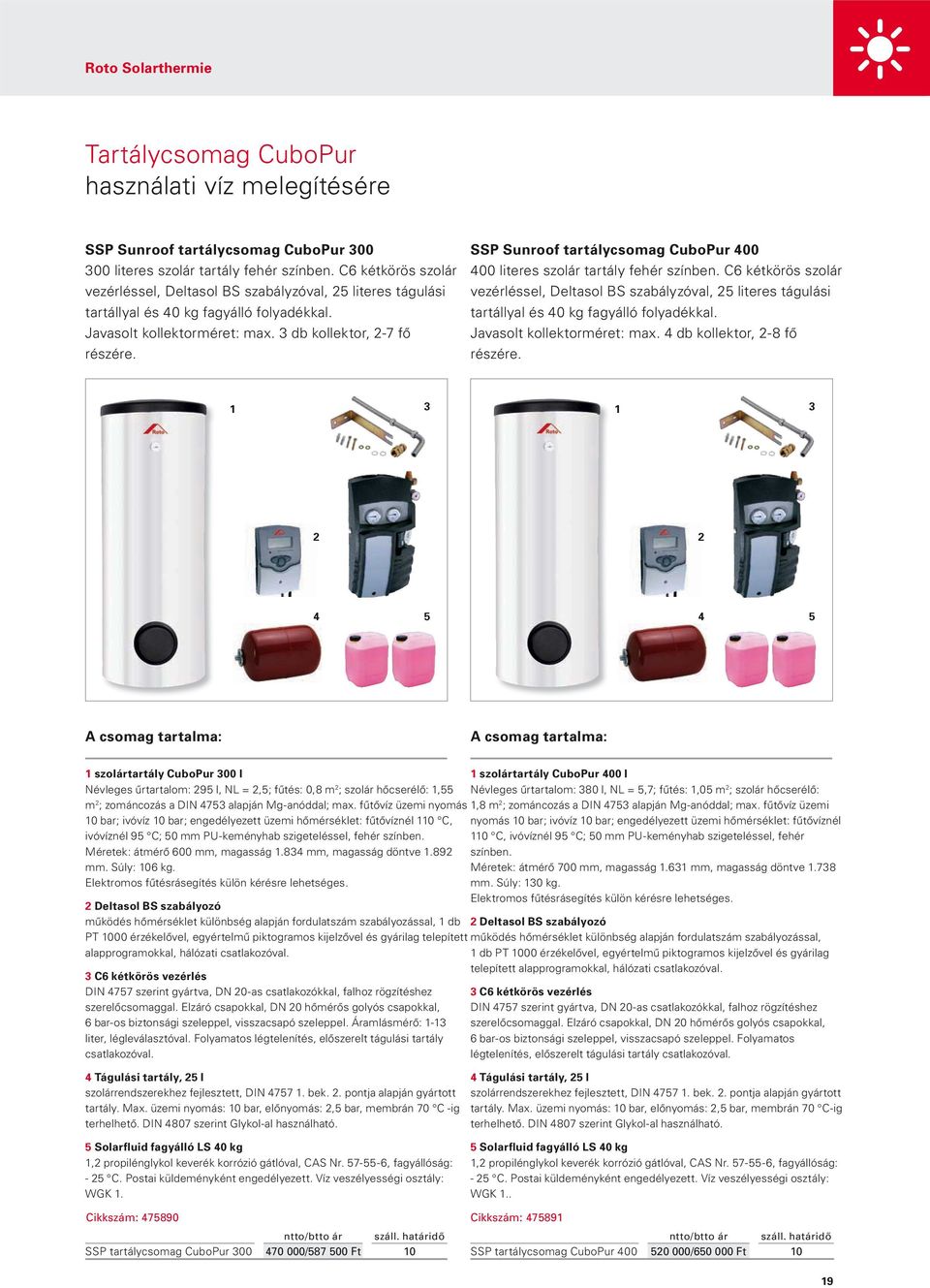

19 Roto Solarthermie Tartálycsomag CuboPur használati víz melegítésére SSP Sunroof tartálycsomag CuboPur literes szolár tartály fehér színben. C6 kétkörös szolár vezérléssel, Deltasol BS szabályzóval, 25 literes tágulási tartállyal és 40 kg fagyálló folyadékkal. Javasolt kollektorméret: max. 3 db kollektor, 2-7 fô részére. SSP Sunroof tartálycsomag CuboPur literes szolár tartály fehér színben. C6 kétkörös szolár vezérléssel, Deltasol BS szabályzóval, 25 literes tágulási tartállyal és 40 kg fagyálló folyadékkal. Javasolt kollektorméret: max. 4 db kollektor, 2-8 fô részére A csomag tartalma: A csomag tartalma: 1 szolártartály CuboPur 300 l Névleges ûrtartalom: 295 l, NL = 2,5; fûtés: 0,8 m 2 ; szolár hôcserélô: 1,55 m 2 ; zománcozás a DIN 4753 alapján Mg-anóddal; max. fûtôvíz üzemi nyomás bar; ivóvíz bar; engedélyezett üzemi hômérséklet: fûtôvíznél 1 C, ivóvíznél 95 C; 50 mm PU-keményhab szigeteléssel, fehér színben. Méretek: átmérô 600 mm, magasság mm, magasság döntve mm. Súly: 6 kg. Elektromos fûtésrásegítés külön kérésre lehetséges. 2 Deltasol BS szabályozó mûködés hômérséklet különbség alapján fordulatszám szabályozással, 1 db PT 00 érzékelôvel, egyértelmû piktogramos kijelzôvel és gyárilag telepített alapprogramokkal, hálózati csatlakozóval. 3 C6 kétkörös vezérlés DIN 4757 szerint gyártva, DN 20-as csatlakozókkal, falhoz rögzítéshez szerelôcsomaggal. Elzáró csapokkal, DN 20 hômérôs golyós csapokkal, 6 bar-os biztonsági szeleppel, visszacsapó szeleppel. Áramlásmérô: 1-13 liter, légleválasztóval. Folyamatos légtelenítés, elôszerelt tágulási tartály csatlakozóval. 4 Tágulási tartály, 25 l szolárrendszerekhez fejlesztett, DIN bek. 2. pontja alapján gyártott tartály. Max. üzemi nyomás: bar, elônyomás: 2,5 bar, membrán 70 C -ig terhelhetô. DIN 4807 szerint Glykol-al használható. 1 szolártartály CuboPur 400 l Névleges ûrtartalom: 380 l, NL = 5,7; fûtés: 1,05 m 2 ; szolár hôcserélô: 1,8 m 2 ; zománcozás a DIN 4753 alapján Mg-anóddal; max. fûtôvíz üzemi nyomás bar; ivóvíz bar; engedélyezett üzemi hômérséklet: fûtôvíznél 1 C, ivóvíznél 95 C; 50 mm PU-keményhab szigeteléssel, fehér színben. Méretek: átmérô 700 mm, magasság mm, magasság döntve mm. Súly: 130 kg. Elektromos fûtésrásegítés külön kérésre lehetséges. 2 Deltasol BS szabályozó mûködés hômérséklet különbség alapján fordulatszám szabályozással, 1 db PT 00 érzékelôvel, egyértelmû piktogramos kijelzôvel és gyárilag telepített alapprogramokkal, hálózati csatlakozóval. 3 C6 kétkörös vezérlés DIN 4757 szerint gyártva, DN 20-as csatlakozókkal, falhoz rögzítéshez szerelôcsomaggal. Elzáró csapokkal, DN 20 hômérôs golyós csapokkal, 6 bar-os biztonsági szeleppel, visszacsapó szeleppel. Folyamatos légtelenítés, elôszerelt tágulási tartály csatlakozóval. 4 Tágulási tartály, 25 l szolárrendszerekhez fejlesztett, DIN bek. 2. pontja alapján gyártott tartály. Max. üzemi nyomás: bar, elônyomás: 2,5 bar, membrán 70 C-ig terhelhetô. DIN 4807 szerint Glykol-al használható. 5 Solarfluid fagyálló LS 40 kg 1,2 propilénglykol keverék korrózió gátlóval, CAS Nr , fagyállóság: - 25 C. Postai küldeményként engedélyezett. Víz veszélyességi osztály: WGK 1. 5 Solarfluid fagyálló LS 40 kg 1,2 propilénglykol keverék korrózió gátlóval, CAS Nr , fagyállóság: - 25 C. Postai küldeményként engedélyezett. Víz veszélyességi osztály: WGK 1.. Cikkszám: Cikkszám: ntto/btto ár száll. határidô SSP tartálycsomag CuboPur / Ft ntto/btto ár száll. határidô SSP tartálycsomag CuboPur / Ft 19

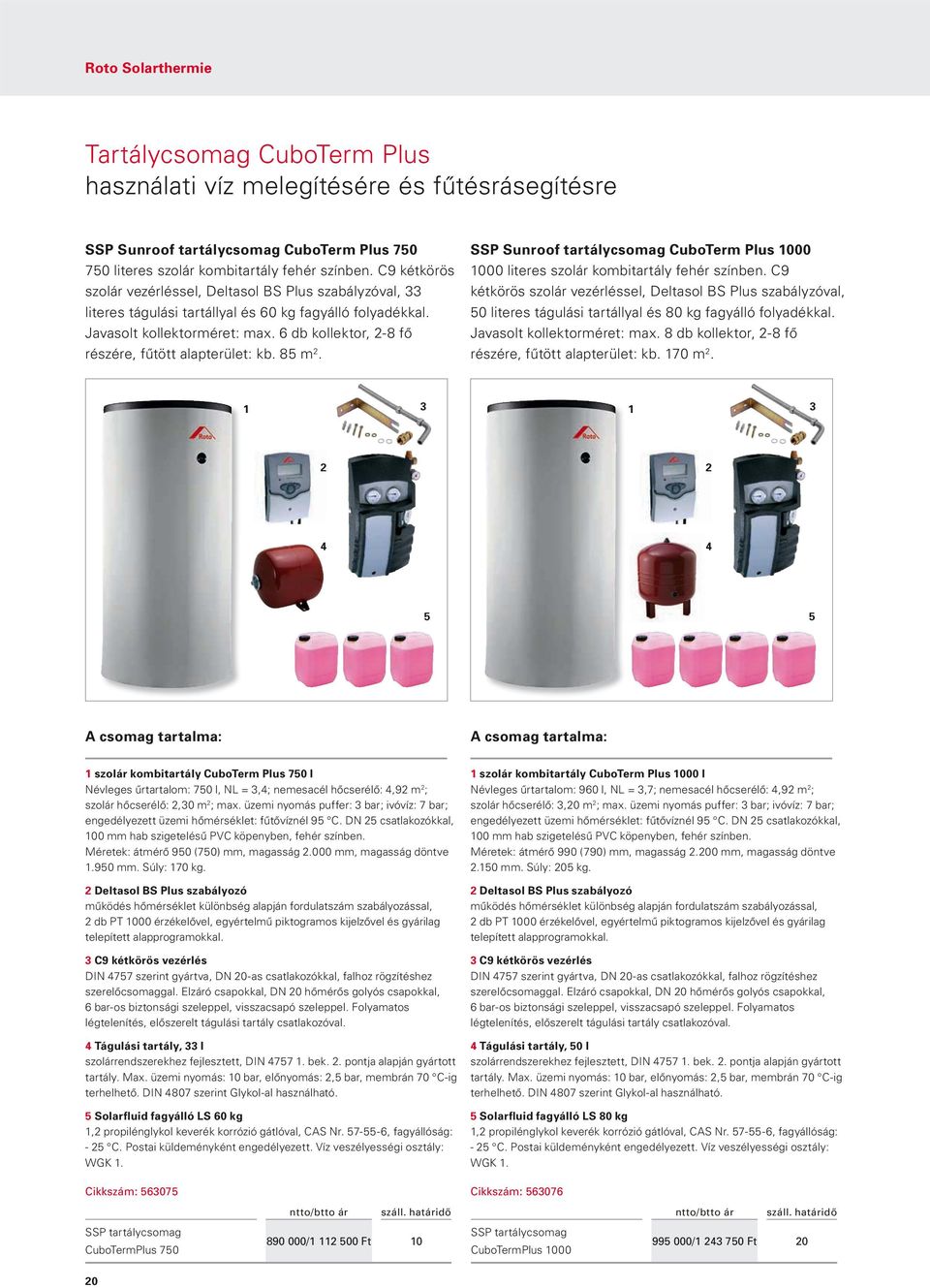

20 Roto Solarthermie Tartálycsomag CuboTerm Plus használati víz melegítésére és fûtésrásegítésre SSP Sunroof tartálycsomag CuboTerm Plus literes szolár kombitartály fehér színben. C9 kétkörös szolár vezérléssel, Deltasol BS Plus szabályzóval, 33 literes tágulási tartállyal és 60 kg fagyálló folyadékkal. Javasolt kollektorméret: max. 6 db kollektor, 2-8 fô részére, fûtött alapterület: kb. 85 m 2. SSP Sunroof tartálycsomag CuboTerm Plus literes szolár kombitartály fehér színben. C9 kétkörös szolár vezérléssel, Deltasol BS Plus szabályzóval, 50 literes tágulási tartállyal és 80 kg fagyálló folyadékkal. Javasolt kollektorméret: max. 8 db kollektor, 2-8 fô részére, fûtött alapterület: kb. 170 m A csomag tartalma: A csomag tartalma: 1 szolár kombitartály CuboTerm Plus 750 l Névleges ûrtartalom: 750 l, NL = 3,4; nemesacél hôcserélô: 4,92 m 2 ; szolár hôcserélô: 2,30 m 2 ; max. üzemi nyomás puffer: 3 bar; ivóvíz: 7 bar; engedélyezett üzemi hômérséklet: fûtôvíznél 95 C. DN 25 csatlakozókkal, 0 mm hab szigetelésû PVC köpenyben, fehér színben. Méretek: átmérô 950 (750) mm, magasság mm, magasság döntve mm. Súly: 170 kg. 2 Deltasol BS Plus szabályozó mûködés hômérséklet különbség alapján fordulatszám szabályozással, 2 db PT 00 érzékelôvel, egyértelmû piktogramos kijelzôvel és gyárilag telepített alapprogramokkal. 3 C9 kétkörös vezérlés DIN 4757 szerint gyártva, DN 20-as csatlakozókkal, falhoz rögzítéshez szerelôcsomaggal. Elzáró csapokkal, DN 20 hômérôs golyós csapokkal, 6 bar-os biztonsági szeleppel, visszacsapó szeleppel. Folyamatos légtelenítés, elôszerelt tágulási tartály csatlakozóval. 4 Tágulási tartály, 33 l szolárrendszerekhez fejlesztett, DIN bek. 2. pontja alapján gyártott tartály. Max. üzemi nyomás: bar, elônyomás: 2,5 bar, membrán 70 C-ig terhelhetô. DIN 4807 szerint Glykol-al használható. 5 Solarfluid fagyálló LS 60 kg 1,2 propilénglykol keverék korrózió gátlóval, CAS Nr , fagyállóság: - 25 C. Postai küldeményként engedélyezett. Víz veszélyességi osztály: WGK 1. 1 szolár kombitartály CuboTerm Plus 00 l Névleges ûrtartalom: 960 l, NL = 3,7; nemesacél hôcserélô: 4,92 m 2 ; szolár hôcserélô: 3,20 m 2 ; max. üzemi nyomás puffer: 3 bar; ivóvíz: 7 bar; engedélyezett üzemi hômérséklet: fûtôvíznél 95 C. DN 25 csatlakozókkal, 0 mm hab szigetelésû PVC köpenyben, fehér színben. Méretek: átmérô 990 (790) mm, magasság mm, magasság döntve mm. Súly: 205 kg. 2 Deltasol BS Plus szabályozó mûködés hômérséklet különbség alapján fordulatszám szabályozással, 2 db PT 00 érzékelôvel, egyértelmû piktogramos kijelzôvel és gyárilag telepített alapprogramokkal. 3 C9 kétkörös vezérlés DIN 4757 szerint gyártva, DN 20-as csatlakozókkal, falhoz rögzítéshez szerelôcsomaggal. Elzáró csapokkal, DN 20 hômérôs golyós csapokkal, 6 bar-os biztonsági szeleppel, visszacsapó szeleppel. Folyamatos légtelenítés, elôszerelt tágulási tartály csatlakozóval. 4 Tágulási tartály, 50 l szolárrendszerekhez fejlesztett, DIN bek. 2. pontja alapján gyártott tartály. Max. üzemi nyomás: bar, elônyomás: 2,5 bar, membrán 70 C-ig terhelhetô. DIN 4807 szerint Glykol-al használható. 5 Solarfluid fagyálló LS 80 kg 1,2 propilénglykol keverék korrózió gátlóval, CAS Nr , fagyállóság: - 25 C. Postai küldeményként engedélyezett. Víz veszélyességi osztály: WGK 1. Cikkszám: Cikkszám: ntto/btto ár száll. határidô ntto/btto ár száll. határidô SSP tartálycsomag CuboTermPlus / Ft SSP tartálycsomag CuboTermPlus / Ft 20 20

21 Roto Solarthermie Tartálycsomag CuboTerm használati víz melegítésére és fûtésrásegítésre SSP Sunroof tartálycsomag CuboTerm /180 literes szolár kombitartály fehér színben. B9 egykörös szolár vezérléssel, Deltasol BS Plus szabályzóval, 33 literes tágulási tartállyal és 60 kg fagyálló folyadékkal. Javasolt kollektorméret: max. 6 db kollektor, 2-5 fô részére, fûtött alapterület: kb. 85 m 2. SSP Sunroof tartálycsomag CuboTerm 00 00/225 literes szolár kombitartály fehér színben. B9 egykörös szolár vezérléssel, Deltasol BS Plus szabályzóval, 50 literes tágulási tartállyal és 80 kg fagyálló folyadékkal. Javasolt kollektorméret: max. 8 db kollektor, 2-5 fô részére, fûtött alapterület: kb. 170 m A csomag tartalma A csomag tartalma 1 szolár kombitartály CuboTerm 750 l Névleges ûrtartalom: 750 l, használati melegvíz: 180 l, NL = 1,1; szolár hôcserélô: 2,30 m 2 ; zománcozás a DIN 4753 alapján Mg-anóddal. Max. üzemi nyomás puffer: 3 bar; ivóvíz és fûtôvíz: bar; engedélyezett üzemi hômérséklet: fûtôvíznél és ivóvíznél 95 C. DN 25 csatlakozókkal, 0 mm hab szigetelésû PVC köpenyben, fehér színben. Méretek: átmérô 950 (750) mm, magasság mm, magasság döntve mm. Súly: 205 kg. 1 szolár kombitartály CuboTerm 00l Névleges ûrtartalom: 914 l, használati melegvíz: 225 l, NL = 1,3; szolár hôcserélô: 3,2 m 2 ; zománcozás a DIN 4753 alapján Mg-anóddal. Max. üzemi nyomás puffer: 3 bar; ivóvíz és fûtôvíz: bar; engedélyezett üzemi hômérséklet: fûtôvíznél és ivóvíznél 95 C. DN 25 csatlakozókkal, 0 mm hab szigetelésû PVC köpenyben, fehér színben. Méretek: átmérô 990 (790) mm, magasság mm, magasság döntve mm. Súly: 242 kg. 2 Deltasol BS Plus szabályozó mûködés hômérséklet különbség alapján fordulatszám szabályozással, 2 db PT 00 érzékelôvel, egyértelmû piktogramos kijelzôvel és gyárilag telepített alapprogramokkal. 3 B9 egykörös vezérlés DIN 4757 szerint gyártva, DN 20-as csatlakozókkal, falhoz rögzítéshez szerelôcsomaggal. Elzáró csapokkal, DN 20 hômérôs golyós csapokkal, 6 bar-os biztonsági szeleppel, visszacsapó szeleppel. Átfolyásmérô nélkül, függetlenül felszerelt légleválasztóval. Szolár elôremenônél permanens légtelenítôvel. 4 Tágulási tartály, 33 l szolárrendszerekhez fejlesztett, DIN bek. 2. pontja alapján gyártott tartály. Max. üzemi nyomás: bar, elônyomás: 2,5 bar, membrán 70 C-ig terhelhetô. DIN 4807 szerint Glykol-al használható. 2 Deltasol BS Plus szabályozó mûködés hômérséklet különbség alapján fordulatszám szabályozással, 2 db PT 00 érzékelôvel, egyértelmû piktogramos kijelzôvel és gyárilag telepített alapprogramokkal. 3 B9 egykörös vezérlés DIN 4757 szerint gyártva, DN 20-as csatlakozókkal, falhoz rögzítéshez szerelôcsomaggal. Elzáró csapokkal, DN 20 hômérôs golyós csapokkal, 6 bar-os biztonsági szeleppel, visszacsapó szeleppel. Átfolyásmérô nélkül, függetlenül felszerelt légleválasztóval. Szolár elôremenônél permanens légtelenítôvel. 4 Tágulási tartály, 50 l szolárrendszerekhez fejlesztett, DIN bek. 2. pontja alapján gyártott tartály. Max. üzemi nyomás: bar, elônyomás: 2,5 bar, membrán 70 C-ig terhelhetô. DIN 4807 szerint Glykol-al használható. 5 Solarfluid fagyálló LS 60 kg 1,2 propilénglykol keverék korrózió gátlóval, CAS Nr , fagyállóság: - 25 C. Postai küldeményként engedélyezett. Víz veszélyességi osztály: WGK 1. Cikkszám: Cikkszám: ntto/btto ár száll. határidô 5 Solarfl uid fagyálló LS 80 kg 1,2 propilénglykol keverék korrózió gátlóval, CAS Nr , fagyállóság: - 25 C. Postai küldeményként engedélyezett. Víz veszélyességi osztály: WGK 1. ntto/btto ár száll. határidô SSP tartálycsomag CuboTerm / Ft SSP tartálycsomag CuboTerm / Ft 20 21

22 Roto Solarthermie Szolártartály CuboMax, CuboPur Használati vízmelegítés SZB Sunroof szolártartály CuboMax SZB Sunroof szolártartály CuboPur SZB szolártartály CuboMax 300 I Névleges ûrtartalom 300 I NL = 1,6. szolárhôcserélô 1,2 m 2, fûtés 0,72 m 2, zománcozva a DIN 4753 szerint, Mg Anóddal max. üzemi nyomás fûtés bar, ivóvíz bar, max. üzemi hômérséklet fûtés 90 C, ivóvíz 95 C 50mm keményhab szigetelés fémlemez köpeny fehér színben. D 650mm/ H 1.870mm billenô magasság mm súly 165 kg.minden tartozék komplett elôszerelve: szolárszabályzó 1 db fordulatszám szabályzós Relékimenettel, 3 db hôérzékelô bemenet, 1 db PT 00 érzékelô, Piktogrammdisplay gyárilag alapprogramokkal telepítve. Szolár tágulási tartály szolárrendszerekhez a DIN 4757 max: üzemi nyomás szolár 6 bár, Membrán 70 C-ig terhelhetô Glykol a DIN 4807 szabvány szerint. elônyomás 2 bár. Szolár állomás a DIN 4757 szabvány szerint, csatlakozások DN 20, dugvillával elôszerelt szolár szivattyú, komplet elzárható, hômérôvel ellátott golyóscsapok cstlakozások DN 20, integrált visszacsapó szelep, bisztonsági szelep 6 bár. A szolár primér kör komplett elôszerelve, töltô és ürítô armatúrával. Az ivóvíz oldalon a thermosztatikus HMV keverô szelep elôszerelve. Leszerelhetô szürkeszínû mûanyag burkolattal. SZB szolártartály CuboMax 400 I Névleges ûrtartalom 370 I NL = 2,0. szolárhôcserélô 1,2 m 2, fûtés 0,65 m 2, zománcozva a DIN 4753 szerint, Mg Anóddal max. üzemi nyomás fûtés bar, ivóvíz bar, max. üzemi hômérséklet fûtés 90 C, ivóvíz 95 C 50 mm keményhab szigetelés fémlemez köpeny fehér színben. D 600 mm/ H mm billenô magasság mm súly 154 kg.minden tartozék komplett elôszerelve:szolárszabályzó 1 db fordulatszám szablyzós Relékimenettel, 3 db hôérzékelô bemenet, 1 db PT 00 érzékelô, Piktogrammdisplay gyárilag alapprogramokkal telepítve. Szolár tágulási tartály szolárrendszerekhez a DIN 4757 max: üzemi nyomás szolár 6 bár, Membrán 70 C-ig terhelhetô Glykol a DIN 4807 szabvány szerint. elônyomás 2 bár.szolár állomás a DIN 4757 szabvány szerint, csatlakozások DN 20, dugvillával elôszerelt szolár szivattyú, komplet elzárható, hômérôvel ellátott golyóscsapok cstlakozások DN 20, integrált visszacsapó szelep, bisztonsági szelep 6 bár. A szolár primér kör komplett elôszerelve, töltô és ürítô armatúrával. Az ivóvíz oldalon a thermosztatikus HMV keverô szelep elôszerelve. Leszerelhetô szürkeszínû mûanyag burkolattal. SZB szolártartály CuboPur 300 I Névleges ûrtartalom 295I NL = 2,5. szolárhôcserélô 1,55 m 2, fûtés 0,80 m 2, zománcozva a DIN 4753 szerint, Mg Anóddal max. üzemi nyomás fûtés bar, ivóvíz bar, max. üzemi hômérséklet fûtés 1 C, ivóvíz 95 C 50 mm keményhab szigetelés PVC köpeny fehér színben. D 600 mm/ H mm billenô magasság 1.892mm súly: 6 kg elektromosfûtési lehetôség. SZB szolártartály CuboPur 400 I Névleges ûrtartalom 380I NL = 5,7. szolárhôcserélô 1,80 m 2, fûtés 1,5 m 2, zománcozva a DIN 4753 szerint, Mg Anóddal max. üzemi nyomás fûtés bar, ivóvíz bar, max. üzemi hômérséklet fûtés 1 C, ivóvíz 95 C 50 mm keményhab szigetelés PVC köpeny fehér színben. D 700 mm/ H mm billenô magasság mm súly: 130 kg elektromosfûtési lehetôség. Cikkszám: ntto/btto ár száll. határidô SZB szolártartály CuboPur / Ft SZB szolártartály CuboPur / Ft Cikkszám: SZB szolártartály CuboMax / Ft SZB szolártartály CuboMax / Ft 22

23 Roto Solarthermie Szolártartály CuboTerm Max Használati vízmelegítés és fûtésrásegítés SZB Sunroof zónatartály CuboTherm Max- SZB Sunroof zónatartály CuboTherm Max-20 SZB zónatartály CuboTherm Max- 750 I Névleges ûrtartalom 742 I, NL = 6.0 Modulárisan felépített tartály használati vízmelegítésre és fûtésrásegítésre, többfunkziós ezért különbözô hötermelôt lehet rákapcsolni. Zónatartály 3 db betároló nagyteljesítményû rozsdamentes hôcserélô a használati vízmelegítéshez. A konstrukció 4 zónára van osztva. Az inteligens visszacsaposzelep technikára felépített bázisok egyszerre több töltési és hôelvételi lehetôséget tesznek lehetôvé a napenergia maximális kihasználása mellett. A tartályhoz hôszigetelô modulok tartoznak. Rögzítô szerelvények illetve elôcsövezve. Szolár állomás ( m 2 kollektorhoz) Szabályzó elôszerelve. Hôszigetelés 120 mm Polyester, plusz 3 db szerelvénytakaró. Max: üzemi nyomás zónatartály 3 bár, ivóvíz 7 bár Max elôremenô hômérsékletek Primér 120 C, szekunder 95 C D 995 mm/d750 mm/h mm/billenô mm, súly 280 kg. Szerelési útmutató a hôszigetelô köpenyben. SZB zónatartály CuboTherm Max I Névleges ûrtartalom 742 I, NL = 6.0 Modulárisan felépített tartály használati vízmelegítésre és fûtésrásegítésre, többfunkziós ezért különbözô hötermelôt lehet rákapcsolni. Zónatartály 3 db betároló nagyteljesítményû rozsdamentes hôcserélô a használati vízmelegítéshez. A konstrukció 4 zónára van osztva. Az inteligens visszacsaposzelep technikára felépített bázisok egyszerre több töltési és hôelvételi lehetôséget tesznek lehetôvé a napenergia maximális kihasználása mellett. A tartályhoz hôszigetelô modulok tartoznak. Rögzítô szerelvények illetve elôcsövezve. Szolár állomás (20 m 2 kollektorhoz) Szabályzó elôszerelve. Hôszigetelés 120 mm Polyester, plusz 3 db szerelvénytakaró. Max: üzemi nyomás zónatartály 3 bár, ivóvíz 7 bár Max elôremenô hômérsékletek Primér 120 C, szekunder 95 C D 995 mm/d750 mm/h mm/billenô mm, súly 280 kg. Szerelési útmutató a hôszigetelô köpenyben. Cikkszám: Cikkszám: ntto/btto ár száll. határidô ntto/btto ár száll. határidô SZB zónatartály CuboTerm Max / Ft SZB zónatartály CuboTerm Max / Ft 23

24 Roto Solarthermie Szolártartály CuboTerm Plus, CuboTerm Használati vízmelegítés és fûtésrásegítés SZB Sunroof hygienie-tartály CuboTherm Plusz SZB Sunroof kombitartály CuboTherm SZB Hygienie-tartály CuboTherm Plusz 750 I Névleges ûrtartalom 742 I NL =3,4szolár hôcserélô 2,30 m 2, rozsdamentes hôcserélô felület 4,92 m 2. Rotáció elven alapuló beáramlási csatlakozások, max, üzemi nyomás 7 bár, puffer 3 bár, max. üzemi hômérséklet fûtôvíz 95 C, csatlakozások DN 25 0 mm szivacs- szigetelés matt fehér PVC köpeny. D 950 mm/d750 mm/h2.000 mm billenô magasság 1950 mm, súly 170 kg. SZB szolár kombitartály CuboTherm 750 I Névleges ûrtartalom 750 I HMV 180 INL =1,1szolár hôcserélô 2,30 m 2, Zománcozva a DIN 4753 szabvány szerint Mg Anod. Rotáció elven alapuló beáramlási csatlakozások, max, üzemi nyomás ivóvíz bár, puffer 3 bár, szolár bár max. üzemi hômérséklet ivóvíz 95 C, fûtôvíz 95 C szolár 1 C csatlakozások DN 25 0 mm szivacs- szigetelés matt fehér PVC köpeny. D 950 mm/d 750 mm/h mm billenô magasság 1950 mm, súly 205 kg. SZB Hygienie-tartály CuboTherm Plusz 00 I Névleges ûrtartalom 960 I NL = 3,7 szolár hôcserélô 3,20 m 2, rozsdamentes hôcserélô felület 4,92 m 2. Rotáció elven alapuló beáramlási csatlakozások, max, üzemi nyomás 7 bár, puffer 3 bár, max. üzemi hômérséklet fûtôvíz 95 C, csatlakozások DN 25 0 mm szivacsszigetelés matt fehér PVC köpeny. D 990 mm/d 790 mm/h2.200 mm billenô magasság 2150 mm,súly 205 kg. Cikkszám: Cikkszám: nttó/bttó ár száll. határidô SZB szolár kombitartály CuboTherm 00 I Névleges ûrtartalom 914 I HMV 225 I NL =1,3szolár hôcserélô 3,20 m 2, Zománcozva a DIN 4753 szabvány szerint Mg Anod. Rotáció elven alapuló beáramlási csatlakozások, max, üzemi nyomás ivóvíz bár, puffer 3 bár, szolár bár max. üzemi hômérséklet ivóvíz 95 C, fûtôvíz 95 C szolár 1 C csatlakozások DN 25 0 mm szivacs- szigetelés matt fehér PVC köpeny. D 990 mm/d 790 mm/h mm billenô magasság 2150 mm, súly 242 kg. SZB Hygienie-tartály CuboTerm Plus / Ft auf Anfrage SZB Hygienie-tartály CuboTerm Plus / Ft SZB szolár kombitartály CuboTerm 750 SZB szolár kombitartály CuboTerm 00 nttó/bttó ár száll. határidô 5 000/ Ft SZB Hygienie-tartály CuboTerm Plus / Ft / Ft 20 24

25 Roto Solarthermie Szolártartály CuboTerm SPS, CuboTerm PS Puffertartály SZB Sunroof zóna-puffertartály CuboTherm SPS SZB Sunroof standard-puffertartály CuboTherm PS SZB Zóna-Puffertartály CuboTherm SPS 750 I Névleges ûrtartalom 750 I zónaosztó csôvel a tartály töltésére és hôelvételére. Rotáció elven alapuló be és kiáramláshoz szolgáló csatlakozások. Szolár üzemmód esetén Externe szolárállomás szükséges. Max üzemi nyomás 3 bár, max. üzemi hômérséklet 95 C, csatlakozások DN 25, 0 mm szivacsszigetelés matt fehér PVC köpeny. D 950 mm/d 750 mm/h mm/billenô mm, Súly 130 kg. SZB Zóna-Puffertartály CuboTherm SPS 00 Il Névleges ûrtartalom 960 I zónaosztó csôvel a tartály töltésére és hôelvételére. Rotáció elven alapuló be és kiáramláshoz szolgáló csatlakozások. Szolár üzemmód esetén Externe szolárállomás szükséges. Max üzemi nyomás 3 bár, max. üzemi hômérséklet 95 C, csatlakozások DN 25, 0 mm szivacsszigetelés matt fehér PVC köpeny. D 990 mm/d 790 mm/h mm/billenô mm, súly 145 kg. Standard-Puffertartály CuboTherm PS 750 I Névleges ûrtartalom 750 I szolár hôcserélô felület 2,3 m 2 Rotáció elven alapuló be és kiáramláshoz szolgáló csatlakozások. Max. üzemi nyomás szolár bár, puffer 3 bár, max. hômérséklet szolár 1 C, csatlakozások DN 25, 0 mm szivacsszigetelés PVC köpeny matt fehér. D 950 mm/d 750 mm/h mm/billenô mm súly 160 kg. Standard-Puffertartály CuboTherm PS 00 I Névleges ûrtartalom 960 I szolár hôcserélô felület 3,2 m 2 Rotáció elven alapuló be és kiáramláshoz szolgáló csatlakozások. Max. üzemi nyomás szolár bár, puffer 3 bár, max. hômérséklet szolár 1 C, csatlakozások DN 25, 0 mm szivacsszigetelés PVC köpeny matt fehér. D 990 mm/d 790 mm/h mm/billenô mm súly 196 kg. Cikkszám: Cikkszám: nttó/bttó ár száll. határidô nttó/bttó ár száll. határidô SZB Zóna-Puffertartály CuboTerm 750 SPS / Ft SZB Standard-Puffertartály CuboTerm 750 PS / Ft SZB Zóna-Puffertartály CuboTerm 00 SPS / Ft SZB Standard-Puffertartály CuboTerm 00 PS / Ft 25

26 Roto Solarthermie Tartozékok M csatlakozó csomag SZB csatlakozó csomag SRK kollektormezôhöz M / Ft Cikkszám: idôjárás és UV sugárzás elleni fokozott védelem hossz: 0,65 m solarflex-csô DN 12 / 650 mm nemesacélból névleges nyomás (200 C esetén): 13 bar 12 mm szorítógyûrûs csatlakozóval 1 db ½ hollander hômérséklet tartomány: 175 C-tól (rövid ideig akár 190 C) 40 C -ig a csô körül mm szigeteléssel SRK összekötô csomag SZB összekötô csomag egymás melletti SRK-hoz; 0,22 m 5 900/7 375 Ft Cikkszám: idôjárás és UV sugárzás elleni fokozott védelem hossz: 0,22 m CU csô 12 x 1 mm, 0,22 m 2 db szorítógyûrûs, menetes csatlakozó, 12 mm hômérséklet tartomány: 175 C-tól (rövid ideig akár 190 C) 40 C -ig a csô körül mm szigeteléssel Solarflex-csô DN 12 M idôjárás és UV sugárzás elleni fokozott védelem nemesacélból névleges nyomás (200 C esetén): 13 bar 2 db szorítógyûrûs, menetes csatlakozó, 12 mm hômérséklet tartomány: 175 C-tól (rövid ideig akár 190 C) 40 C -ig a csô körül mm szigeteléssel Solarflex-csô DN 12 M pontos megnevezés Nettó/bruttó (ÁFÁ-s) ár SZB solarflex-csô DN 12 M Cikkszám: SZB solarflex-csô DN 12 / 1,65 m SZB solarflex-csô DN 12 / 2,50 m / Ft / Ft 26

27 Roto Solarthermie Tartozékok T-idom SRK SZB T-idom SRK-hoz 9 400/ Ft 5 db-nál több, egymás mellett beépített kollektorhoz idôjárás és UV sugárzás elleni fokozott védelem menetes csatlakozók: 1 x ¾ AG, 2 x 12 mm réz kivitel névleges nyomás (200 C esetén): 13 bar T-idom: ¾ AG x12 x 15 mm 22 cm-es kollektorköz hômérséklet tartomány: 175 C-tól (rövid ideig akár 190 C) 40 C -ig a csô körül 13 mm szigeteléssel Cikkszám: T-idom 2. kollektor sorhoz SZB T-idom 2. kollektor sorhoz / Ft Cikkszám: fl exibilis csô T-idommal idôjárás és UV sugárzás elleni fokozott védelem menetes csatlakozók: 1 x ¾ AG, 2 x 12 mm nemesacélból névleges nyomás (200 C esetén): 13 bar T-idom: ¾ 12 mm-es menetes csatlakozóval ½ és ¾ csatlakozással 1 ¾ szûkítôvel hômérséklet tartomány: 175 C-tól (rövid ideig akár 190 C) 40 C -ig a csô körül 13 mm szigeteléssel T-idom 3. kollektor sorhoz SZB T-idom 3. kollektor sorhoz / Ft Cikkszám: DN 16 fl exibilis csô T-idommal idôjárás és UV sugárzás elleni fokozott védelem menetes csatlakozók: 1 x ¾ AG, 2 x 12 mm nemesacélból névleges nyomás (200 C esetén): 13 bar T-idom: ¾ ½ és ¾ csatlakozással 1 ¾ szûkítôvel hômérséklet tartomány: 175 C-tól (rövid ideig akár 190 C) 40 C -ig 27

28 Roto Solarthermie Tartozékok Solarflex-csô DN 16 flexibilis nemesacélcsô idôjárás és UV sugárzás elleni fokozott védelem / X2 CrNiMO nemesacélból névleges nyomás (200 C esetén): 13 bar 2 db szorítógyûrûs, menetes csatlakozó ¾ HD-W tömítôgyûrûvel hômérséklet tartomány: 175 C-tól (rövid ideig akár 190 C) 40 C -ig a csô körül 13 mm szigeteléssel Solarflex-csô DN 16 pontos megnevezés Nettó/bruttó (ÁFÁ-s) ár SZB solarflex-csô DN 16 Cikkszám: SZB solarflex-csô DN 16 / 1,0 m SZB solarflex-csô DN 16 / 2,0 m SZB solarflex-csô DN 16 / 3,0 m SZB solarflex-csô DN 16 / 5,0 m SZB solarflex-csô DN 16 /,0 m / Ft / Ft / Ft / Ft / Ft Solarflex-csô DN 20 flexibilis nemesacélcsô idôjárás és UV sugárzás elleni fokozott védelem / X2 CrNiMO nemesacélból névleges nyomás (200 C esetén): 13 bar 2 db szorítógyûrûs, menetes csatlakozó ¾ HD-W tömítôgyûrûvel hômérséklet tartomány: 175 C-tól (rövid ideig akár 190 C) 40 C -ig a csô körül 13 mm szigeteléssel Solarflex-csô DN 20 pontos megnevezés Nettó/bruttó (ÁFÁ-s) ár SZB solarflex-csô DN 20 Cikkszám: SZB solarflex-csô DN 20 / 1,0 m SZB solarflex-csô DN 20 / 2,0 m SZB solarflex-csô DN 20 / 3,0 m SZB solarflex-csô DN 20 / 5,0 m SZB solarflex-csô DN 20 /,0 m / Ft / Ft / Ft / Ft / Ft 28

29 Roto Solarthermie Tartozékok Solarflex-csô 2 az 1-ben SRK kollektormezô szivattyúval való összekötéséhez flexibilis, külön-külön is szigetelt nemesacélcsô 2-eres érzékelôkábellel idôjárás és UV sugárzás elleni fokozott védelem nemesacélból névleges nyomás (200 C esetén): 13 bar csatlakozóelemek a kollektorhoz és a szivattyúhoz mellékelve HD-W tömítôgyûrûvel 2 x 0,75 mm 2 kábellel hômérséklet tartomány: 175 C-tól (rövid ideig akár 190 C) 40 C -ig a csô körül 14 mm szigeteléssel Solarflex-csô 2 az 1-ben pontos megnevezés Nettó/bruttó (ÁFÁ-s) ár SZB solarflex-csô 2 az 1-ben Cikkszám: SZB solarflex-csô 2 az 1-ben DN 16 / 15 m SZB solarflex-csô 2 az 1-ben DN 20 / 15 m SZB solarflex-csô 2 az 1-ben DN 25 / 15 m / Ft / Ft / Ft Tichelmann univerzális T-idom SZB Tichelmann univerzális T-idom 9 500/ Ft univerzálisan felhasználható réz T-idom tetszôleges méretû csatlakozókkal öntömítô kivitelben csatlakozási lehetôségek: 1 x 1 AG 2 x ¾ AG, 2 x ½ AG tömítôgyûrû: DVR < 25% 70 EPDM 291 Cikkszám: Tichelmann univerzális T-idom DN 25 SZB Tichelmann univerzális T-idom DN / Ft univerzálisan felhasználható réz T-idom tetszôleges méretû csatlakozókkal csatlakozási lehetôségek: 1 x 1 1/4 AG 2 x 1 tömítôgyûrû: DVR < 25% 70 EPDM 291 Cikkszám: A kép csak illusztráció 29

30 Roto Solarthermie Tartozékok Fûtésikör modul, nem szabályozott SZB HKM DN 20, nem szabályozott 0 000/ Ft ¾ csatlakozásokkal keverô nélkül visszacsapó szeleppel max. üzemi nyomás: 6 bar max üzemi hômérséklet: 0 C Wilo 230 V keringetô szivattyúval Cikkszám: Fûtésikör modul, szabályozott SZB HKM DN 20, szabályozott / Ft ¾ csatlakozásokkal 3-utas szeleppel visszacsapó szeleppel 3-utas keverôvel, bypass-al max. üzemi nyomás: 6 bar max üzemi hômérséklet: 0 C Wilo 230 V keringetô szivattyúval Cikkszám: Fûtésikör modul, fix hômérséklettel SZB HKM DN 20, fix hômérséklet / Ft Cikkszám: ¾ csatlakozásokkal termosztatikus szeleppel: elôremenô hômérséklet ellenôrzése a beállított értékre, visszacsapó szeleppel 3-utas keverôvel, bypass-al max. üzemi nyomás: 6 bar max üzemi hômérséklet: 0 C Wilo 230 V keringetô szivattyúval Töltô- és áttöltô állomás SZB töltôállomás / Ft 2 szolártartály közötti energiatranszfer biztosítására 1 db háromutas szeleppel 2 db keringetô szivattyúval Cikkszám:
