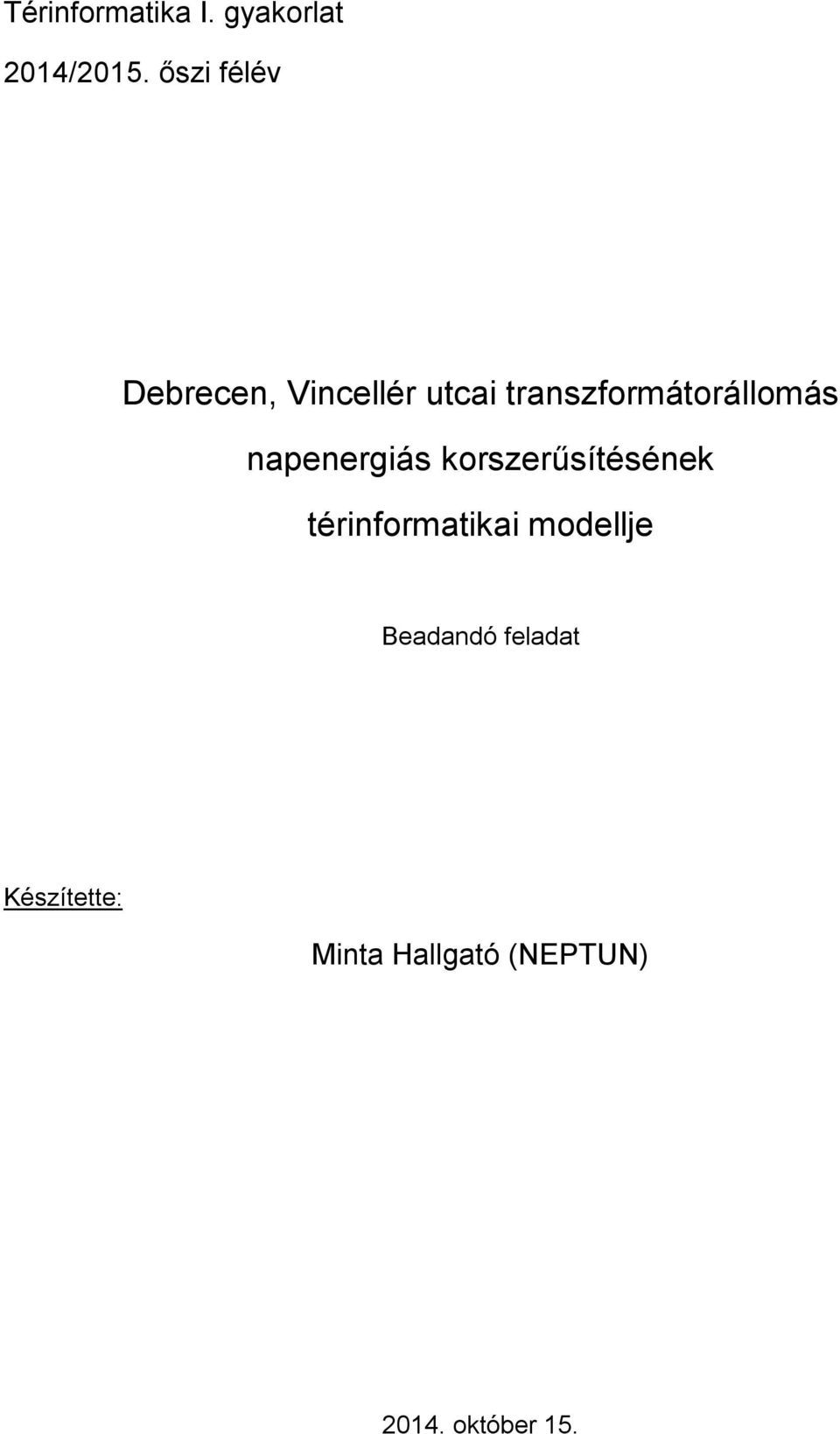

1 Térinformatika I. gyakorlat 2014/2015. őszi félév Debrecen, Vincellér utcai transzformátorállomás napenergiás korszerűsítésének térinformatikai modellje Beadandó feladat Készítette: Minta Hallgató (NEPTUN) október 15.

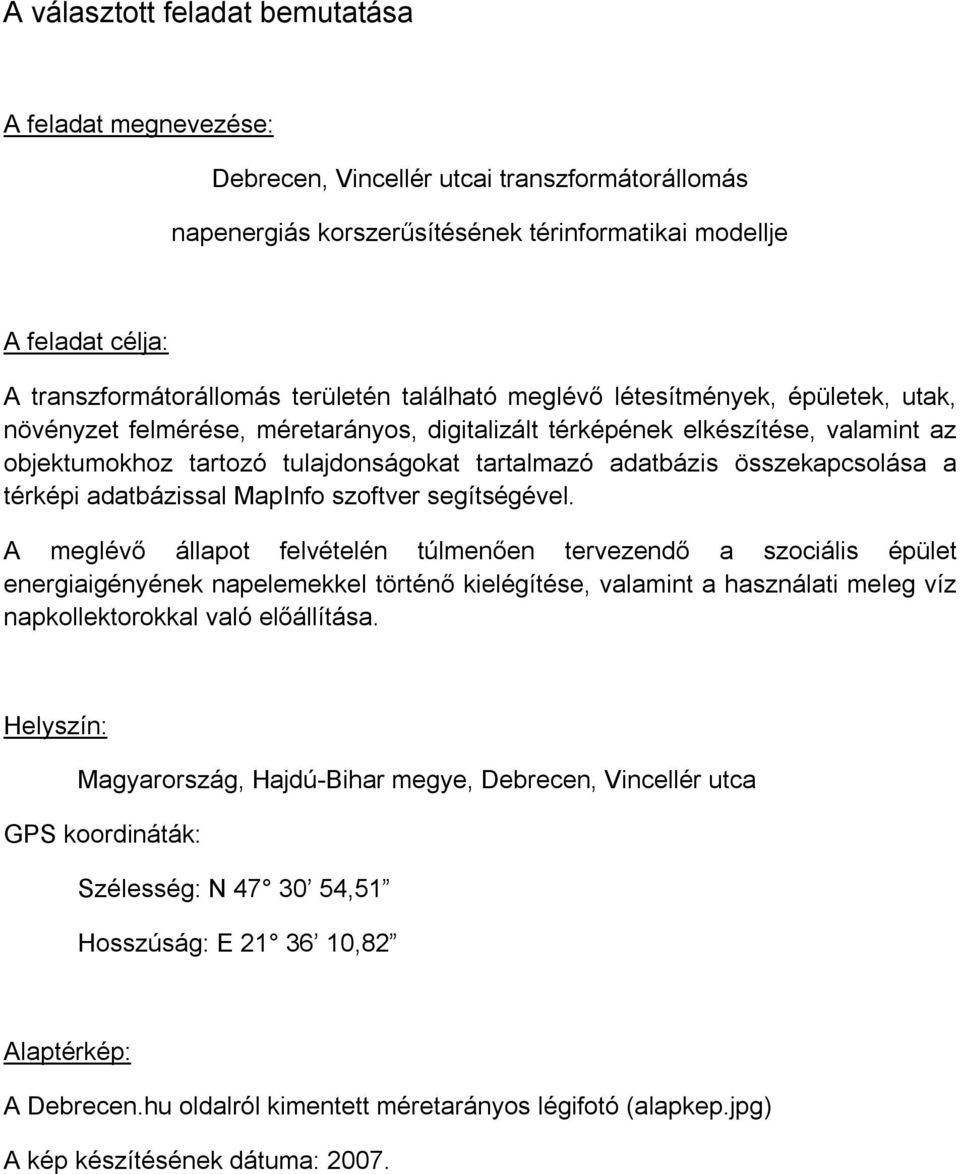

2 A választott feladat bemutatása A feladat megnevezése: Debrecen, Vincellér utcai transzformátorállomás napenergiás korszerűsítésének térinformatikai modellje A feladat célja: A transzformátorállomás területén található meglévő létesítmények, épületek, utak, növényzet felmérése, méretarányos, digitalizált térképének elkészítése, valamint az objektumokhoz tartozó tulajdonságokat tartalmazó adatbázis összekapcsolása a térképi adatbázissal MapInfo szoftver segítségével. A meglévő állapot felvételén túlmenően tervezendő a szociális épület energiaigényének napelemekkel történő kielégítése, valamint a használati meleg víz napkollektorokkal való előállítása. Helyszín: Magyarország, Hajdú-Bihar megye, Debrecen, Vincellér utca GPS koordináták: Szélesség: N ,51 Hosszúság: E ,82 Alaptérkép: A Debrecen.hu oldalról kimentett méretarányos légifotó (alapkep.jpg) A kép készítésének dátuma: 2007.

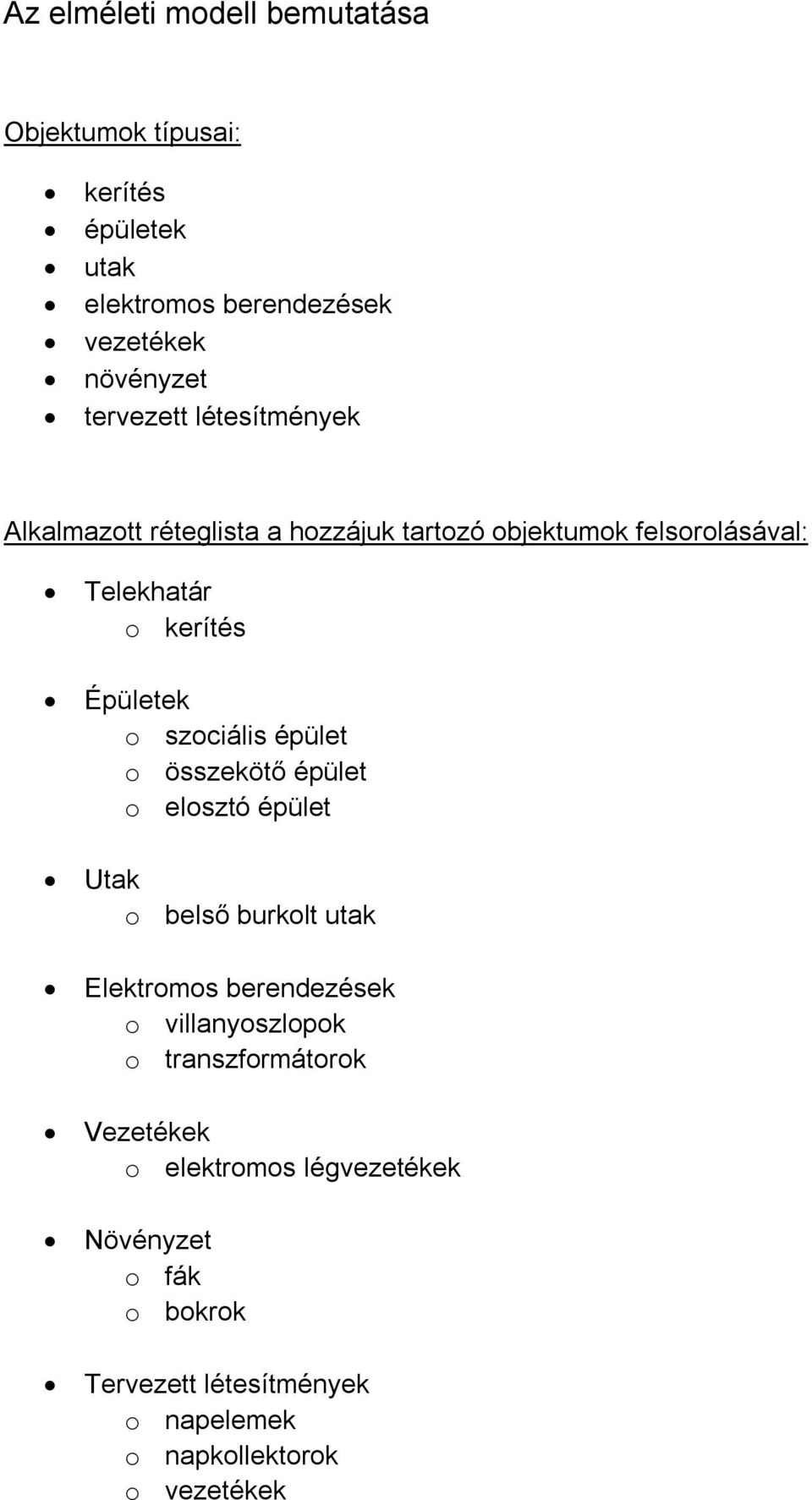

3 Az elméleti modell bemutatása Objektumok típusai: kerítés épületek utak elektromos berendezések vezetékek növényzet tervezett létesítmények Alkalmazott réteglista a hozzájuk tartozó objektumok felsorolásával: Telekhatár o kerítés Épületek o szociális épület o összekötő épület o elosztó épület Utak o belső burkolt utak Elektromos berendezések o villanyoszlopok o transzformátorok Vezetékek o elektromos légvezetékek Növényzet o fák o bokrok Tervezett létesítmények o napelemek o napkollektorok o vezetékek

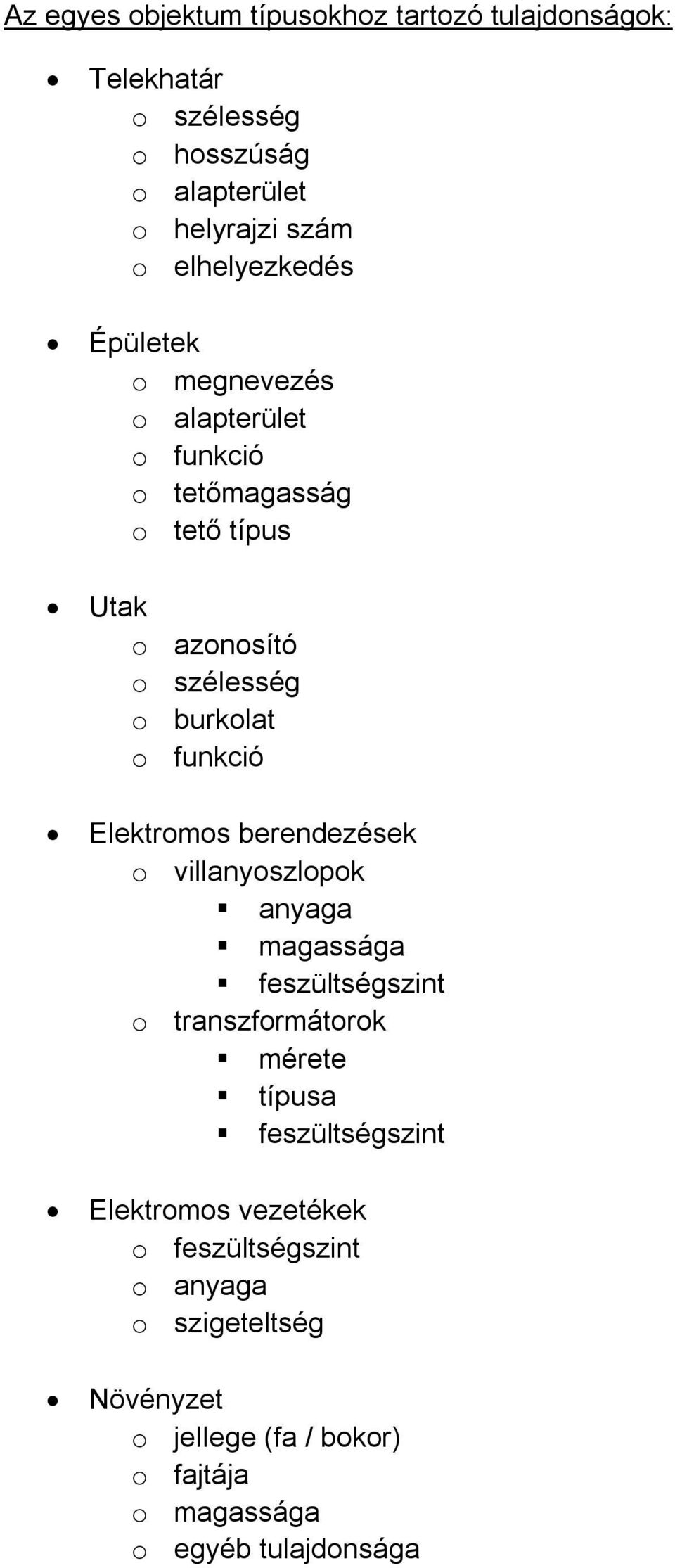

4 Az egyes objektum típusokhoz tartozó tulajdonságok: Telekhatár o szélesség o hosszúság o alapterület o helyrajzi szám o elhelyezkedés Épületek o megnevezés o alapterület o funkció o tetőmagasság o tető típus Utak o azonosító o szélesség o burkolat o funkció Elektromos berendezések o villanyoszlopok anyaga magassága feszültségszint o transzformátorok mérete feszültségszint Elektromos vezetékek o feszültségszint o anyaga o szigeteltség Növényzet o jellege (fa / bokor) o fajtája o magassága o egyéb tulajdonsága

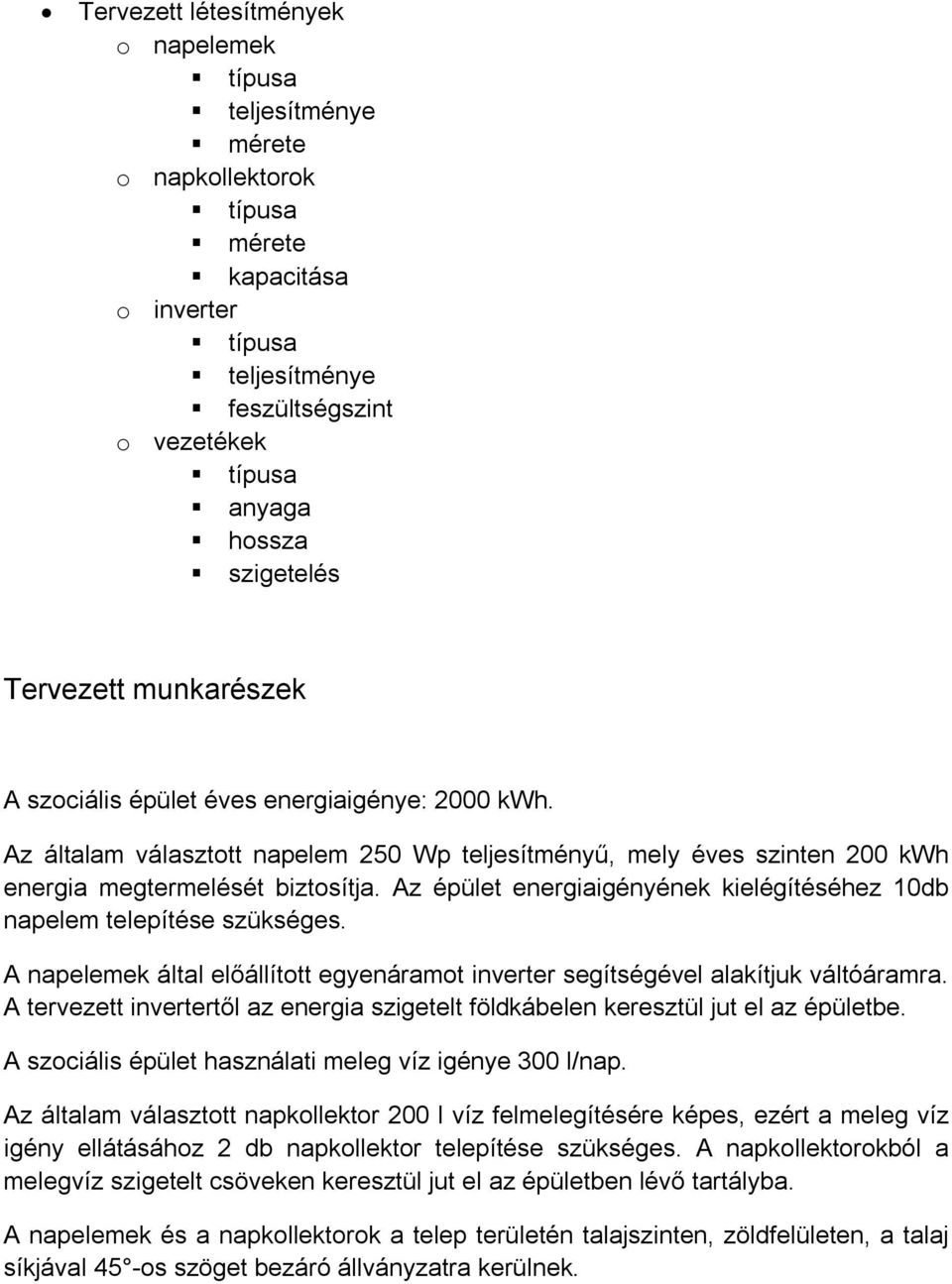

5 Tervezett létesítmények o napelemek teljesítménye mérete o napkollektorok mérete kapacitása o inverter teljesítménye feszültségszint o vezetékek anyaga hossza szigetelés Tervezett munkarészek A szociális épület éves energiaigénye: 2000 kwh. Az általam választott napelem 250 Wp teljesítményű, mely éves szinten 200 kwh energia megtermelését biztosítja. Az épület energiaigényének kielégítéséhez 10db napelem telepítése szükséges. A napelemek által előállított egyenáramot inverter segítségével alakítjuk váltóáramra. A tervezett invertertől az energia szigetelt földkábelen keresztül jut el az épületbe. A szociális épület használati meleg víz igénye 300 l/nap. Az általam választott napkollektor 200 l víz felmelegítésére képes, ezért a meleg víz igény ellátásához 2 db napkollektor telepítése szükséges. A napkollektorokból a melegvíz szigetelt csöveken keresztül jut el az épületben lévő tartályba. A napelemek és a napkollektorok a telep területén talajszinten, zöldfelületen, a talaj síkjával 45 -os szöget bezáró állványzatra kerülnek.

6 Beadott állományok: Fájlnév modell leiras.docx alapkep.jpg alapterkep.dxf tulajdonsagok.xlsx alapterkep.map alapterkep.tab alapterkep.id alapterkep.dat tulajdonsagok.ind tulajdonsagok.tab osszekapcsolt.qry osszekapcsolt.tab Leírás A feladat leírását tartalmazó MS Word dokumentum A Google Earth programból származó műholdkép Az AutoCAD programmal készített digitális térképi állomány Az objektumok tulajdonságait tartalmazó MS Excel munkafüzet A Mapinfo programmal készített rajz és annak állományai. A Mapinfo programba beolvasott tulajdonságlista és annak állományai. A Mapinfo programmal készített összekapcsoló lekérdezés és annak állományai.
