1 Beüzemelési útmutató

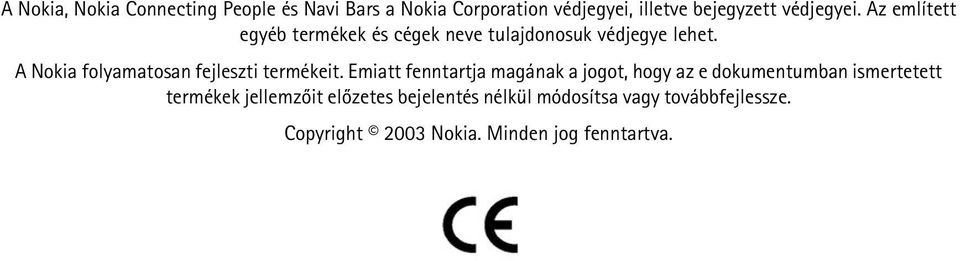

2 A Nokia, Nokia Connecting People és Navi Bars a Nokia Corporation védjegyei, illetve bejegyzett védjegyei. Az említett egyéb termékek és cégek neve tulajdonosuk védjegye lehet. A Nokia folyamatosan fejleszti termékeit. Emiatt fenntartja magának a jogot, hogy az e dokumentumban ismertetett termékek jellemzõit elõzetes bejelentés nélkül módosítsa vagy továbbfejlessze. Copyright 2003 Nokia. Minden jog fenntartva.

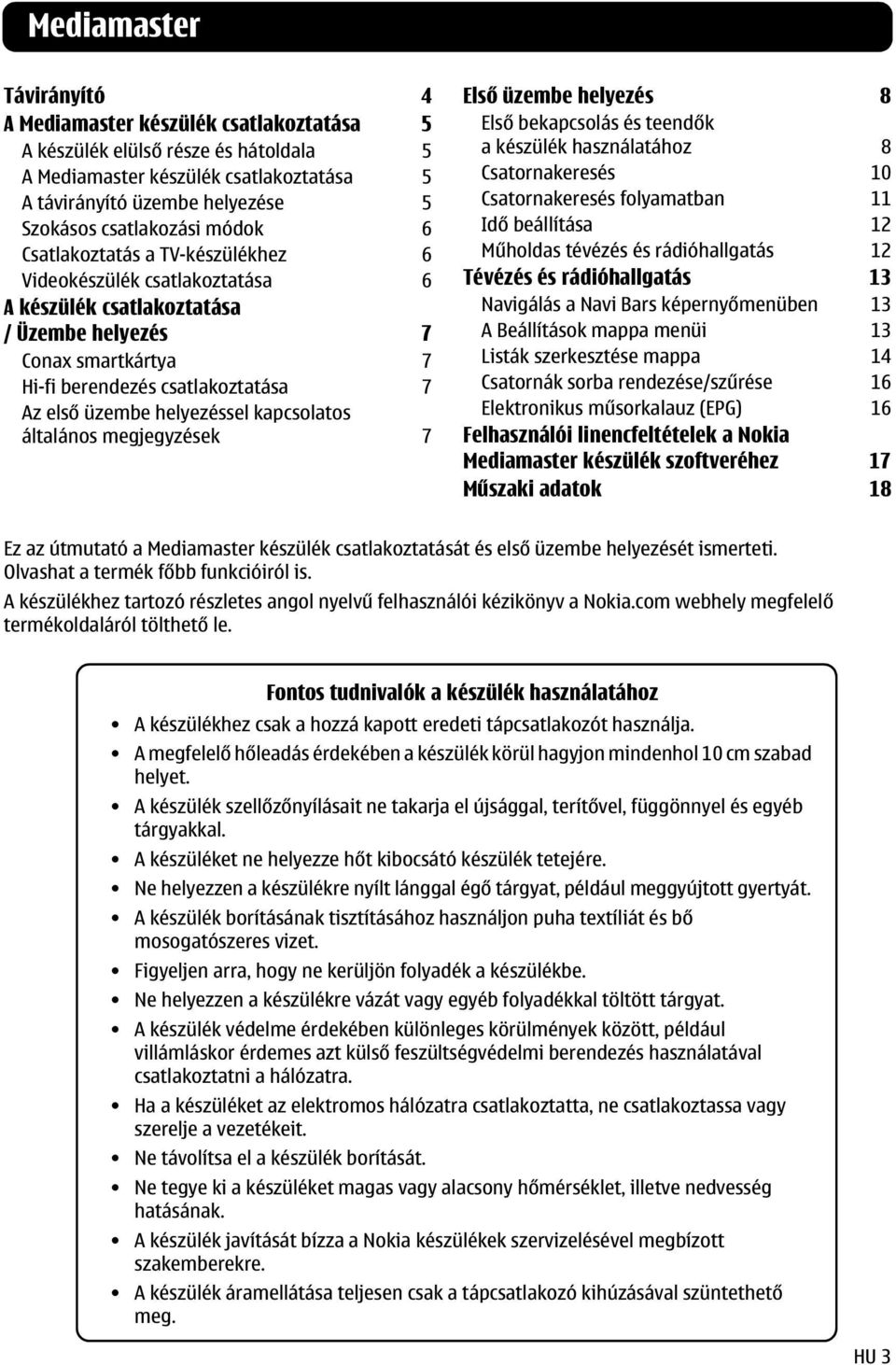

3 Mediamaster Távirányító 4 A Mediamaster készülék csatlakoztatása 5 A készülék elülső része és hátoldala 5 A Mediamaster készülék csatlakoztatása 5 A távirányító üzembe helyezése 5 Szokásos csatlakozási módok 6 Csatlakoztatás a TV-készülékhez 6 Videokészülék csatlakoztatása 6 A készülék csatlakoztatása / Üzembe helyezés 7 Conax smartkártya 7 Hi-fi berendezés csatlakoztatása 7 Az első üzembe helyezéssel kapcsolatos általános megjegyzések 7 Első üzembe helyezés 8 Első bekapcsolás és teendők a készülék használatához 8 Csatornakeresés 10 Csatornakeresés folyamatban 11 Idő beállítása 12 Műholdas tévézés és rádióhallgatás 12 Tévézés és rádióhallgatás 13 Navigálás a Navi Bars képernyőmenüben 13 A Beállítások mappa menüi 13 Listák szerkesztése mappa 14 Csatornák sorba rendezése/szűrése 16 Elektronikus műsorkalauz (EPG) 16 Felhasználói linencfeltételek a Nokia Mediamaster készülék szoftveréhez 17 Műszaki adatok 18 Ez az útmutató a Mediamaster készülék csatlakoztatását és első üzembe helyezését ismerteti. Olvashat a termék főbb funkcióiról is. A készülékhez tartozó részletes angol nyelvű felhasználói kézikönyv a Nokia.com webhely megfelelő termékoldaláról tölthető le. Fontos tudnivalók a készülék használatához A készülékhez csak a hozzá kapott eredeti tápcsatlakozót használja. A megfelelő hőleadás érdekében a készülék körül hagyjon mindenhol 10 cm szabad helyet. A készülék szellőzőnyílásait ne takarja el újsággal, terítővel, függönnyel és egyéb tárgyakkal. A készüléket ne helyezze hőt kibocsátó készülék tetejére. Ne helyezzen a készülékre nyílt lánggal égő tárgyat, például meggyújtott gyertyát. A készülék borításának tisztításához használjon puha textíliát és bő mosogatószeres vizet. Figyeljen arra, hogy ne kerüljön folyadék a készülékbe. Ne helyezzen a készülékre vázát vagy egyéb folyadékkal töltött tárgyat. A készülék védelme érdekében különleges körülmények között, például villámláskor érdemes azt külső feszültségvédelmi berendezés használatával csatlakoztatni a hálózatra. Ha a készüléket az elektromos hálózatra csatlakoztatta, ne csatlakoztassa vagy szerelje a vezetékeit. Ne távolítsa el a készülék borítását. Ne tegye ki a készüléket magas vagy alacsony hőmérséklet, illetve nedvesség hatásának. A készülék javítását bízza a Nokia készülékek szervizelésével megbízott szakemberekre. A készülék áramellátása teljesen csak a tápcsatlakozó kihúzásával szüntethető meg. HU 3

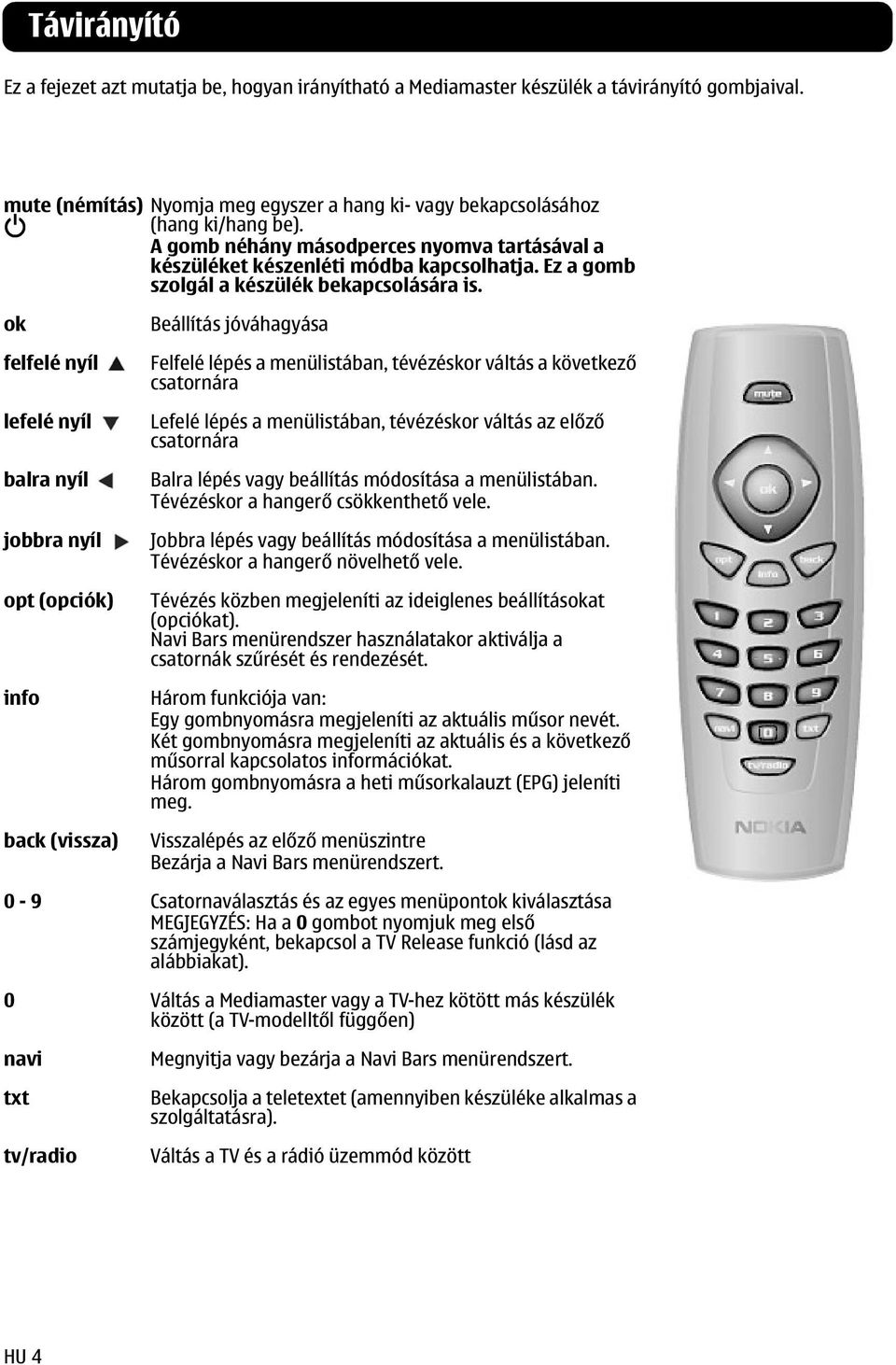

4 Távirányító Ez a fejezet azt mutatja be, hogyan irányítható a Mediamaster készülék a távirányító gombjaival. mute (némítás) Nyomja meg egyszer a hang ki- vagy bekapcsolásához (hang ki/hang be). A gomb néhány másodperces nyomva tartásával a készüléket készenléti módba kapcsolhatja. Ez a gomb szolgál a készülék bekapcsolására is. ok felfelé nyíl lefelé nyíl balra nyíl jobbra nyíl opt (opciók) info back (vissza) Beállítás jóváhagyása Felfelé lépés a menülistában, tévézéskor váltás a következő csatornára Lefelé lépés a menülistában, tévézéskor váltás az előző csatornára Balra lépés vagy beállítás módosítása a menülistában. Tévézéskor a hangerő csökkenthető vele. Jobbra lépés vagy beállítás módosítása a menülistában. Tévézéskor a hangerő növelhető vele. Tévézés közben megjeleníti az ideiglenes beállításokat (opciókat). Navi Bars menürendszer használatakor aktiválja a csatornák szűrését és rendezését. Három funkciója van: Egy gombnyomásra megjeleníti az aktuális műsor nevét. Két gombnyomásra megjeleníti az aktuális és a következő műsorral kapcsolatos információkat. Három gombnyomásra a heti műsorkalauzt (EPG) jeleníti meg. Visszalépés az előző menüszintre Bezárja a Navi Bars menürendszert. 0-9 Csatornaválasztás és az egyes menüpontok kiválasztása MEGJEGYZÉS: Ha a 0 gombot nyomjuk meg első számjegyként, bekapcsol a TV Release funkció (lásd az alábbiakat). 0 Váltás a Mediamaster vagy a TV-hez kötött más készülék között (a TV-modelltől függően) navi txt tv/radio Megnyitja vagy bezárja a Navi Bars menürendszert. Bekapcsolja a teletextet (amennyiben készüléke alkalmas a szolgáltatásra). Váltás a TV és a rádió üzemmód között HU 4

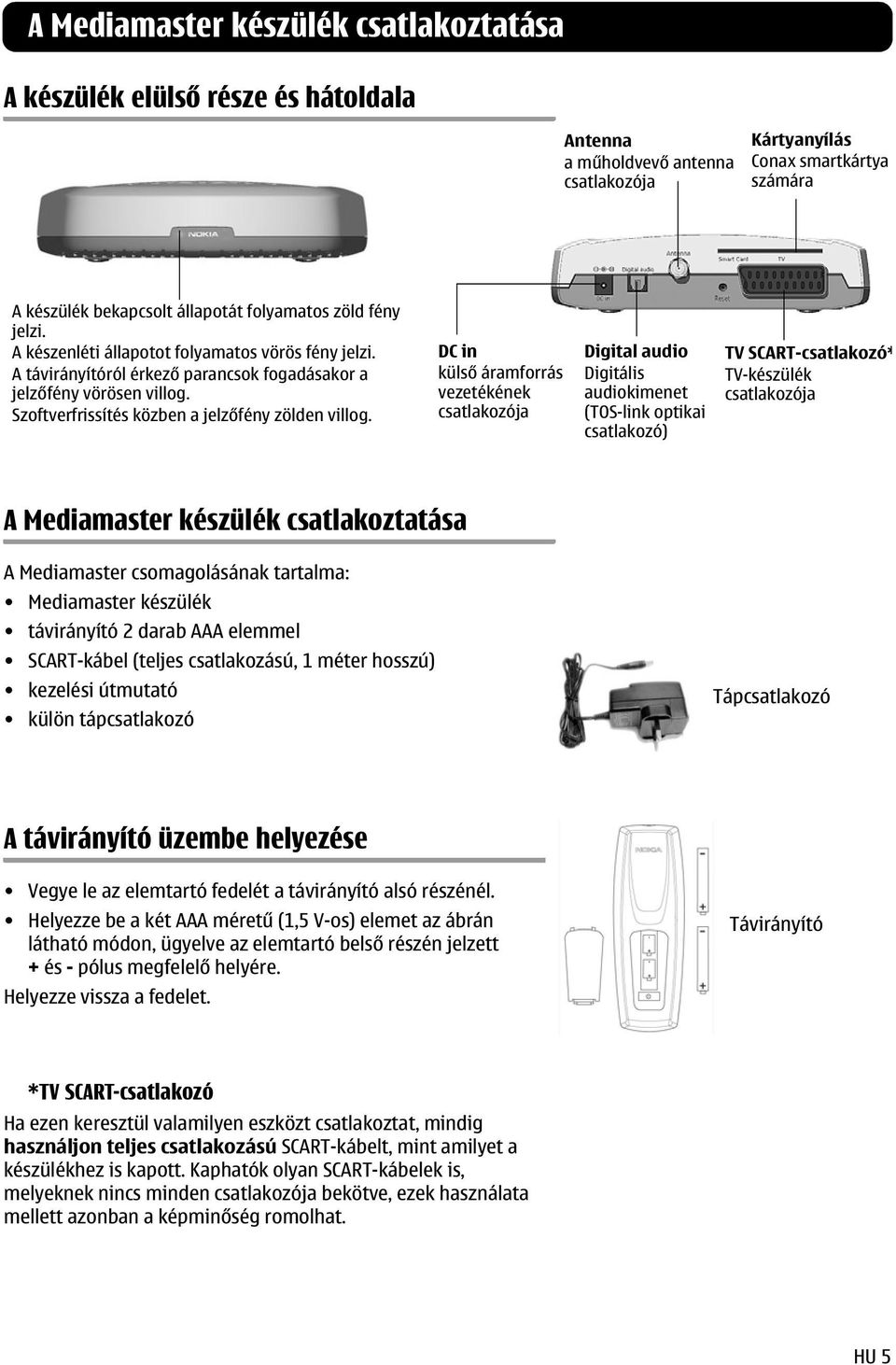

5 A Mediamaster készülék csatlakoztatása A készülék elülső része és hátoldala Antenna a műholdvevő antenna csatlakozója Kártyanyílás Conax smartkártya számára A készülék bekapcsolt állapotát folyamatos zöld fény jelzi. A készenléti állapotot folyamatos vörös fény jelzi. A távirányítóról érkező parancsok fogadásakor a jelzőfény vörösen villog. Szoftverfrissítés közben a jelzőfény zölden villog. DC in külső áramforrás vezetékének csatlakozója Digital audio Digitális audiokimenet (TOS-link optikai csatlakozó) TV SCART-csatlakozó* TV-készülék csatlakozója A Mediamaster készülék csatlakoztatása A Mediamaster csomagolásának tartalma: Mediamaster készülék távirányító 2 darab AAA elemmel SCART-kábel (teljes csatlakozású, 1 méter hosszú) kezelési útmutató külön tápcsatlakozó Tápcsatlakozó A távirányító üzembe helyezése Vegye le az elemtartó fedelét a távirányító alsó részénél. Helyezze be a két AAA méretű (1,5 V-os) elemet az ábrán látható módon, ügyelve az elemtartó belső részén jelzett + és - pólus megfelelő helyére. Helyezze vissza a fedelet. Távirányító *TV SCART-csatlakozó Ha ezen keresztül valamilyen eszközt csatlakoztat, mindig használjon teljes csatlakozású SCART-kábelt, mint amilyet a készülékhez is kapott. Kaphatók olyan SCART-kábelek is, melyeknek nincs minden csatlakozója bekötve, ezek használata mellett azonban a képminőség romolhat. HU 5

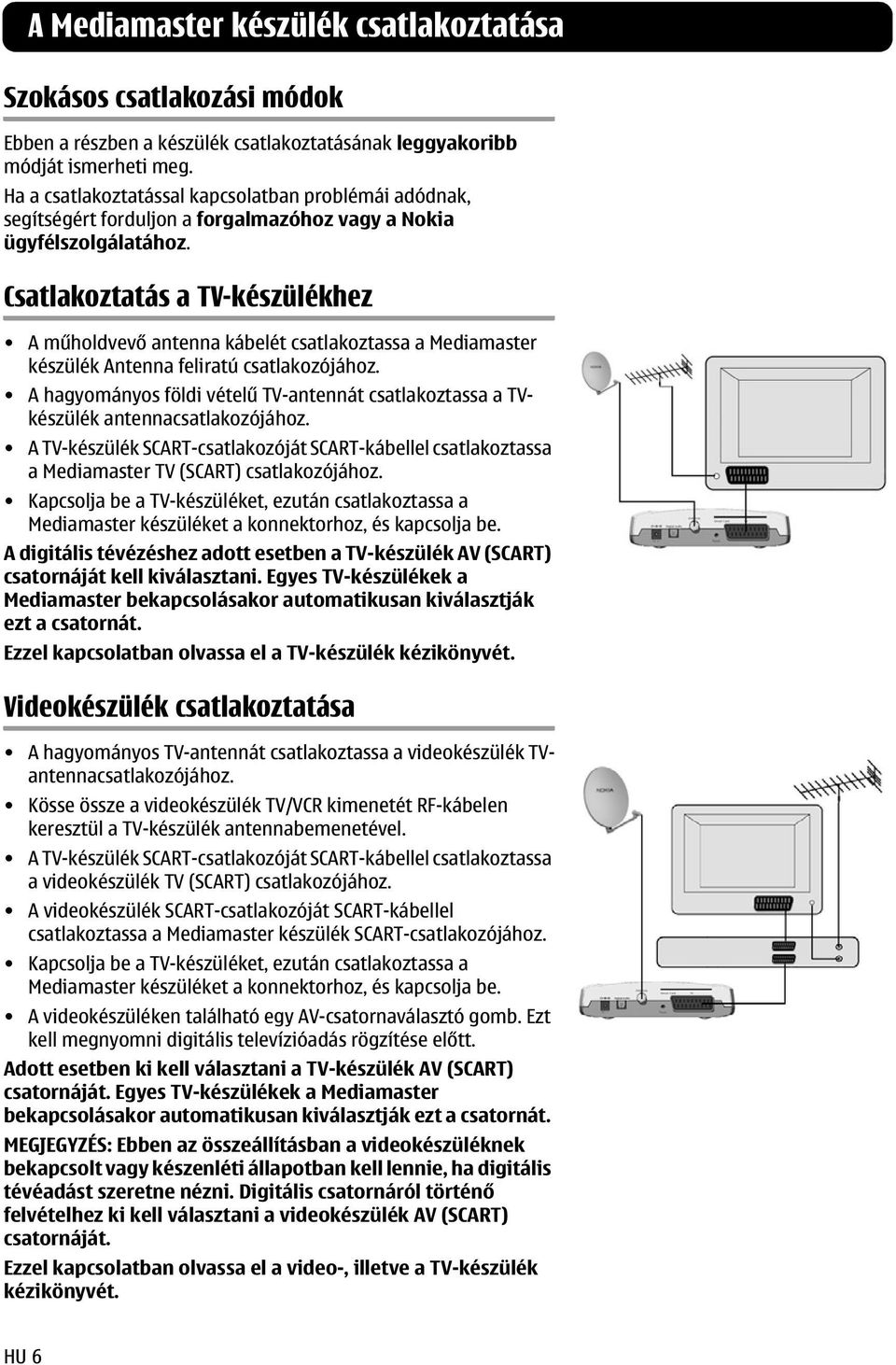

6 A Mediamaster készülék csatlakoztatása Szokásos csatlakozási módok Ebben a részben a készülék csatlakoztatásának leggyakoribb módját ismerheti meg. Ha a csatlakoztatással kapcsolatban problémái adódnak, segítségért forduljon a forgalmazóhoz vagy a Nokia ügyfélszolgálatához. Csatlakoztatás a TV-készülékhez A műholdvevő antenna kábelét csatlakoztassa a Mediamaster készülék Antenna feliratú csatlakozójához. A hagyományos földi vételű TV-antennát csatlakoztassa a TVkészülék antennacsatlakozójához. A TV-készülék SCART-csatlakozóját SCART-kábellel csatlakoztassa a Mediamaster TV (SCART) csatlakozójához. Kapcsolja be a TV-készüléket, ezután csatlakoztassa a Mediamaster készüléket a konnektorhoz, és kapcsolja be. A digitális tévézéshez adott esetben a TV-készülék AV (SCART) csatornáját kell kiválasztani. Egyes TV-készülékek a Mediamaster bekapcsolásakor automatikusan kiválasztják ezt a csatornát. Ezzel kapcsolatban olvassa el a TV-készülék kézikönyvét. Videokészülék csatlakoztatása A hagyományos TV-antennát csatlakoztassa a videokészülék TVantennacsatlakozójához. Kösse össze a videokészülék TV/VCR kimenetét RF-kábelen keresztül a TV-készülék antennabemenetével. A TV-készülék SCART-csatlakozóját SCART-kábellel csatlakoztassa a videokészülék TV (SCART) csatlakozójához. A videokészülék SCART-csatlakozóját SCART-kábellel csatlakoztassa a Mediamaster készülék SCART-csatlakozójához. Kapcsolja be a TV-készüléket, ezután csatlakoztassa a Mediamaster készüléket a konnektorhoz, és kapcsolja be. A videokészüléken található egy AV-csatornaválasztó gomb. Ezt kell megnyomni digitális televízióadás rögzítése előtt. Adott esetben ki kell választani a TV-készülék AV (SCART) csatornáját. Egyes TV-készülékek a Mediamaster bekapcsolásakor automatikusan kiválasztják ezt a csatornát. MEGJEGYZÉS: Ebben az összeállításban a videokészüléknek bekapcsolt vagy készenléti állapotban kell lennie, ha digitális tévéadást szeretne nézni. Digitális csatornáról történő felvételhez ki kell választani a videokészülék AV (SCART) csatornáját. Ezzel kapcsolatban olvassa el a video-, illetve a TV-készülék kézikönyvét. HU 6

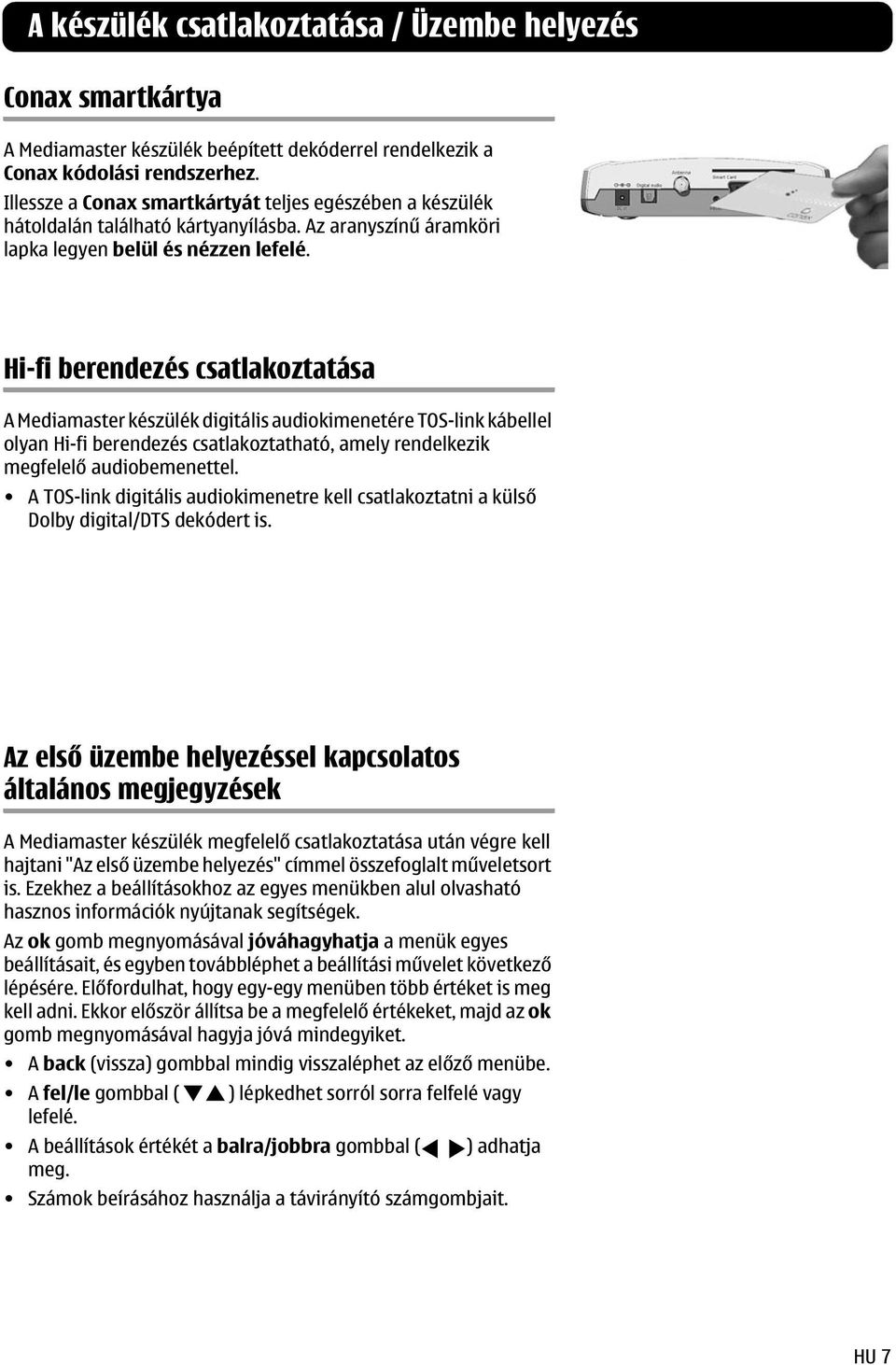

7 A készülék csatlakoztatása / Üzembe helyezés Conax smartkártya A Mediamaster készülék beépített dekóderrel rendelkezik a Conax kódolási rendszerhez. Illessze a Conax smartkártyát teljes egészében a készülék hátoldalán található kártyanyílásba. Az aranyszínű áramköri lapka legyen belül és nézzen lefelé. Hi-fi berendezés csatlakoztatása A Mediamaster készülék digitális audiokimenetére TOS-link kábellel olyan Hi-fi berendezés csatlakoztatható, amely rendelkezik megfelelő audiobemenettel. A TOS-link digitális audiokimenetre kell csatlakoztatni a külső Dolby digital/dts dekódert is. Az első üzembe helyezéssel kapcsolatos általános megjegyzések A Mediamaster készülék megfelelő csatlakoztatása után végre kell hajtani "Az első üzembe helyezés" címmel összefoglalt műveletsort is. Ezekhez a beállításokhoz az egyes menükben alul olvasható hasznos információk nyújtanak segítségek. Az ok gomb megnyomásával jóváhagyhatja a menük egyes beállításait, és egyben továbbléphet a beállítási művelet következő lépésére. Előfordulhat, hogy egy-egy menüben több értéket is meg kell adni. Ekkor először állítsa be a megfelelő értékeket, majd az ok gomb megnyomásával hagyja jóvá mindegyiket. A back (vissza) gombbal mindig visszaléphet az előző menübe. A fel/le gombbal ( ) lépkedhet sorról sorra felfelé vagy lefelé. A beállítások értékét a balra/jobbra gombbal ( ) adhatja meg. Számok beírásához használja a távirányító számgombjait. HU 7

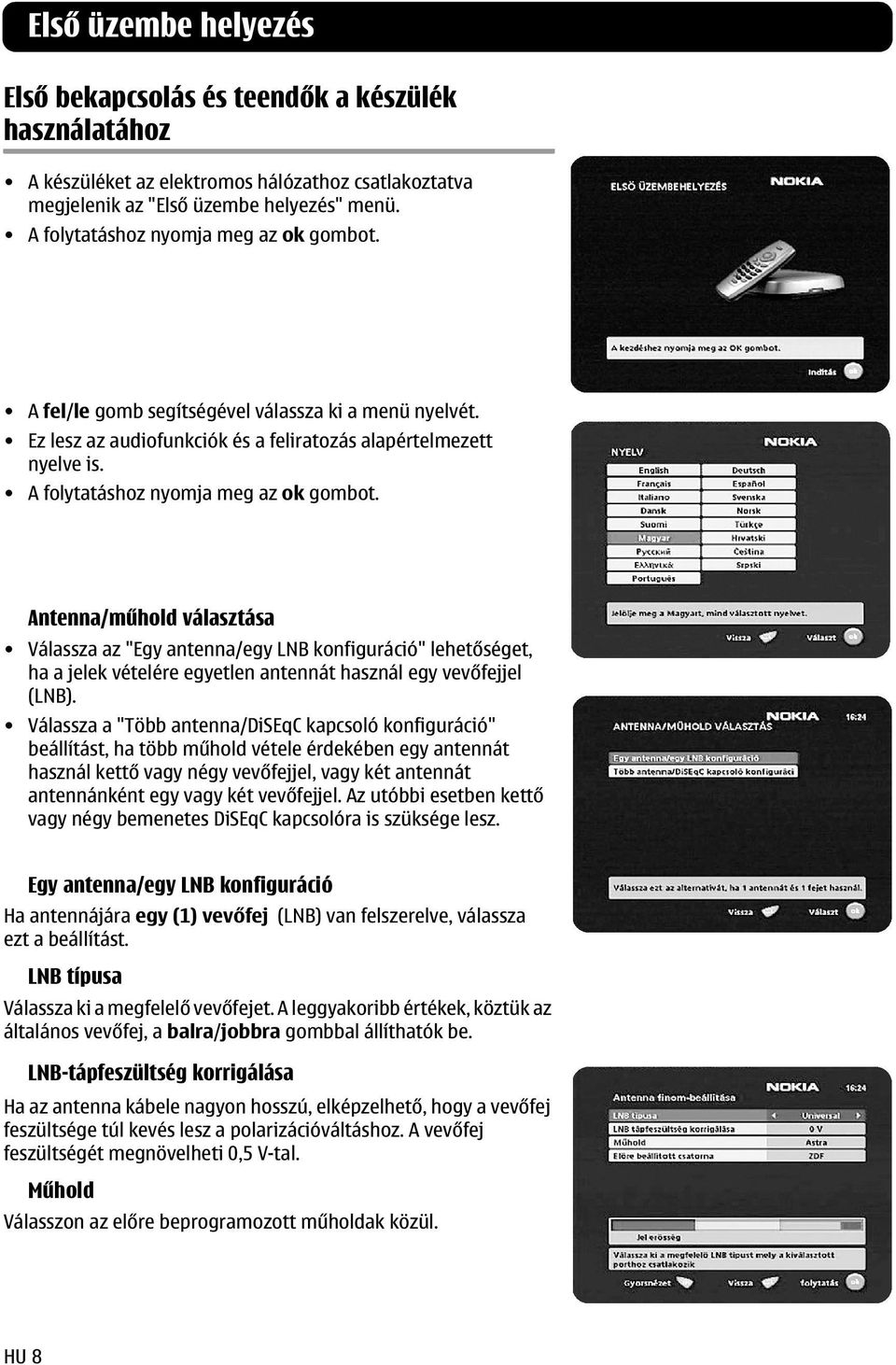

8 Első üzembe helyezés Első bekapcsolás és teendők a készülék használatához A készüléket az elektromos hálózathoz csatlakoztatva megjelenik az "Első üzembe helyezés" menü. A folytatáshoz nyomja meg az ok gombot. A fel/le gomb segítségével válassza ki a menü nyelvét. Ez lesz az audiofunkciók és a feliratozás alapértelmezett nyelve is. A folytatáshoz nyomja meg az ok gombot. Antenna/műhold választása Válassza az "Egy antenna/egy LNB konfiguráció" lehetőséget, ha a jelek vételére egyetlen antennát használ egy vevőfejjel (LNB). Válassza a "Több antenna/diseqc kapcsoló konfiguráció" beállítást, ha több műhold vétele érdekében egy antennát használ kettő vagy négy vevőfejjel, vagy két antennát antennánként egy vagy két vevőfejjel. Az utóbbi esetben kettő vagy négy bemenetes DiSEqC kapcsolóra is szüksége lesz. Egy antenna/egy LNB konfiguráció Ha antennájára egy (1) vevőfej (LNB) van felszerelve, válassza ezt a beállítást. LNB típusa Válassza ki a megfelelő vevőfejet. A leggyakoribb értékek, köztük az általános vevőfej, a balra/jobbra gombbal állíthatók be. LNB-tápfeszültség korrigálása Ha az antenna kábele nagyon hosszú, elképzelhető, hogy a vevőfej feszültsége túl kevés lesz a polarizációváltáshoz. A vevőfej feszültségét megnövelheti 0,5 V-tal. Műhold Válasszon az előre beprogramozott műholdak közül. HU 8

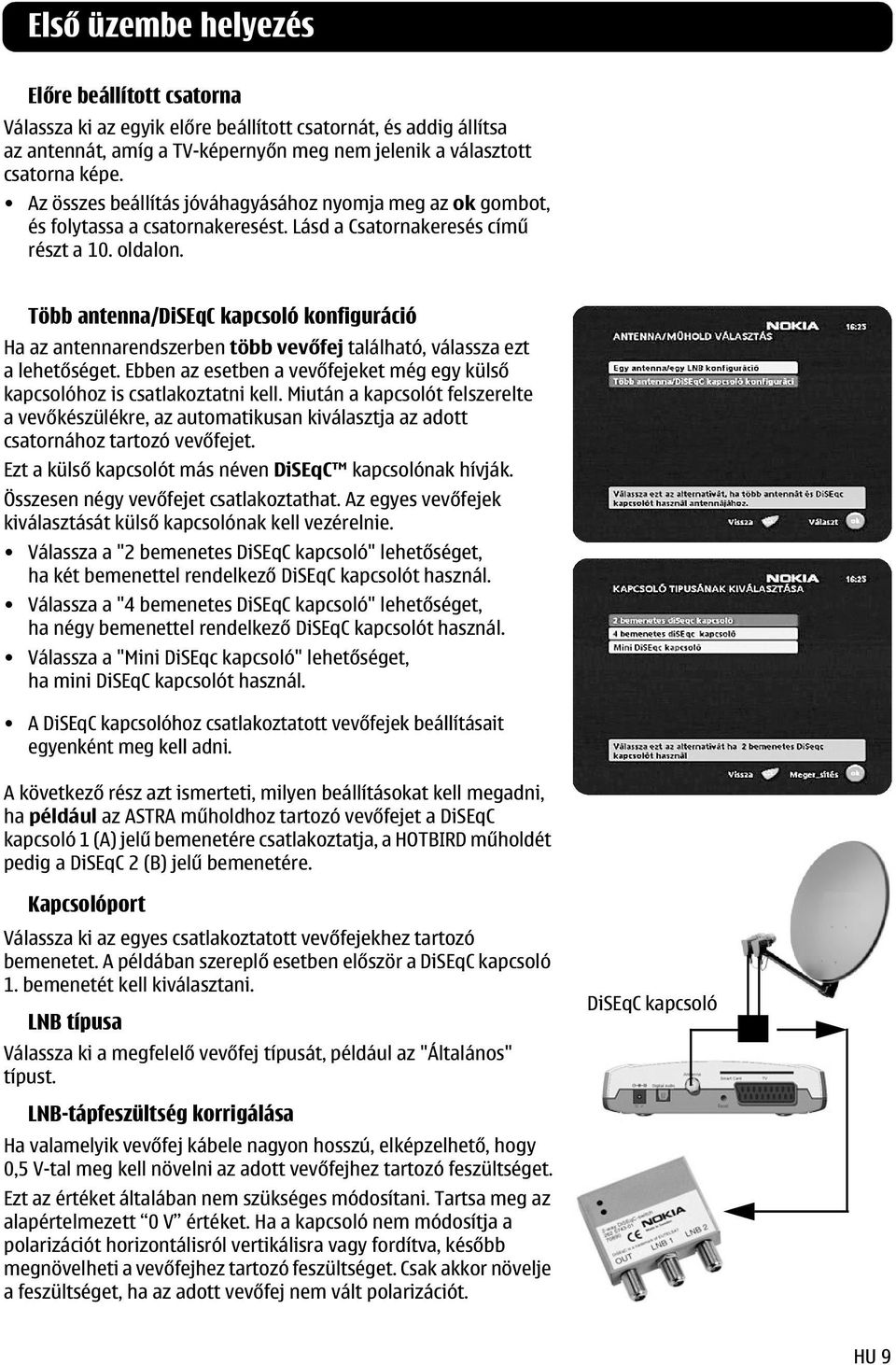

9 Első üzembe helyezés Előre beállított csatorna Válassza ki az egyik előre beállított csatornát, és addig állítsa az antennát, amíg a TV-képernyőn meg nem jelenik a választott csatorna képe. Az összes beállítás jóváhagyásához nyomja meg az ok gombot, és folytassa a csatornakeresést. Lásd a Csatornakeresés című részt a 10. oldalon. Több antenna/diseqc kapcsoló konfiguráció Ha az antennarendszerben több vevőfej található, válassza ezt a lehetőséget. Ebben az esetben a vevőfejeket még egy külső kapcsolóhoz is csatlakoztatni kell. Miután a kapcsolót felszerelte a vevőkészülékre, az automatikusan kiválasztja az adott csatornához tartozó vevőfejet. Ezt a külső kapcsolót más néven DiSEqC kapcsolónak hívják. Összesen négy vevőfejet csatlakoztathat. Az egyes vevőfejek kiválasztását külső kapcsolónak kell vezérelnie. Válassza a "2 bemenetes DiSEqC kapcsoló" lehetőséget, ha két bemenettel rendelkező DiSEqC kapcsolót használ. Válassza a "4 bemenetes DiSEqC kapcsoló" lehetőséget, ha négy bemenettel rendelkező DiSEqC kapcsolót használ. Válassza a "Mini DiSEqc kapcsoló" lehetőséget, ha mini DiSEqC kapcsolót használ. A DiSEqC kapcsolóhoz csatlakoztatott vevőfejek beállításait egyenként meg kell adni. A következő rész azt ismerteti, milyen beállításokat kell megadni, ha például az ASTRA műholdhoz tartozó vevőfejet a DiSEqC kapcsoló 1 (A) jelű bemenetére csatlakoztatja, a HOTBIRD műholdét pedig a DiSEqC 2 (B) jelű bemenetére. Kapcsolóport Válassza ki az egyes csatlakoztatott vevőfejekhez tartozó bemenetet. A példában szereplő esetben először a DiSEqC kapcsoló 1. bemenetét kell kiválasztani. LNB típusa Válassza ki a megfelelő vevőfej típusát, például az "Általános" típust. LNB-tápfeszültség korrigálása Ha valamelyik vevőfej kábele nagyon hosszú, elképzelhető, hogy 0,5 V-tal meg kell növelni az adott vevőfejhez tartozó feszültséget. Ezt az értéket általában nem szükséges módosítani. Tartsa meg az alapértelmezett 0 V értéket. Ha a kapcsoló nem módosítja a polarizációt horizontálisról vertikálisra vagy fordítva, később megnövelheti a vevőfejhez tartozó feszültséget. Csak akkor növelje a feszültséget, ha az adott vevőfej nem vált polarizációt. DiSEqC kapcsoló HU 9

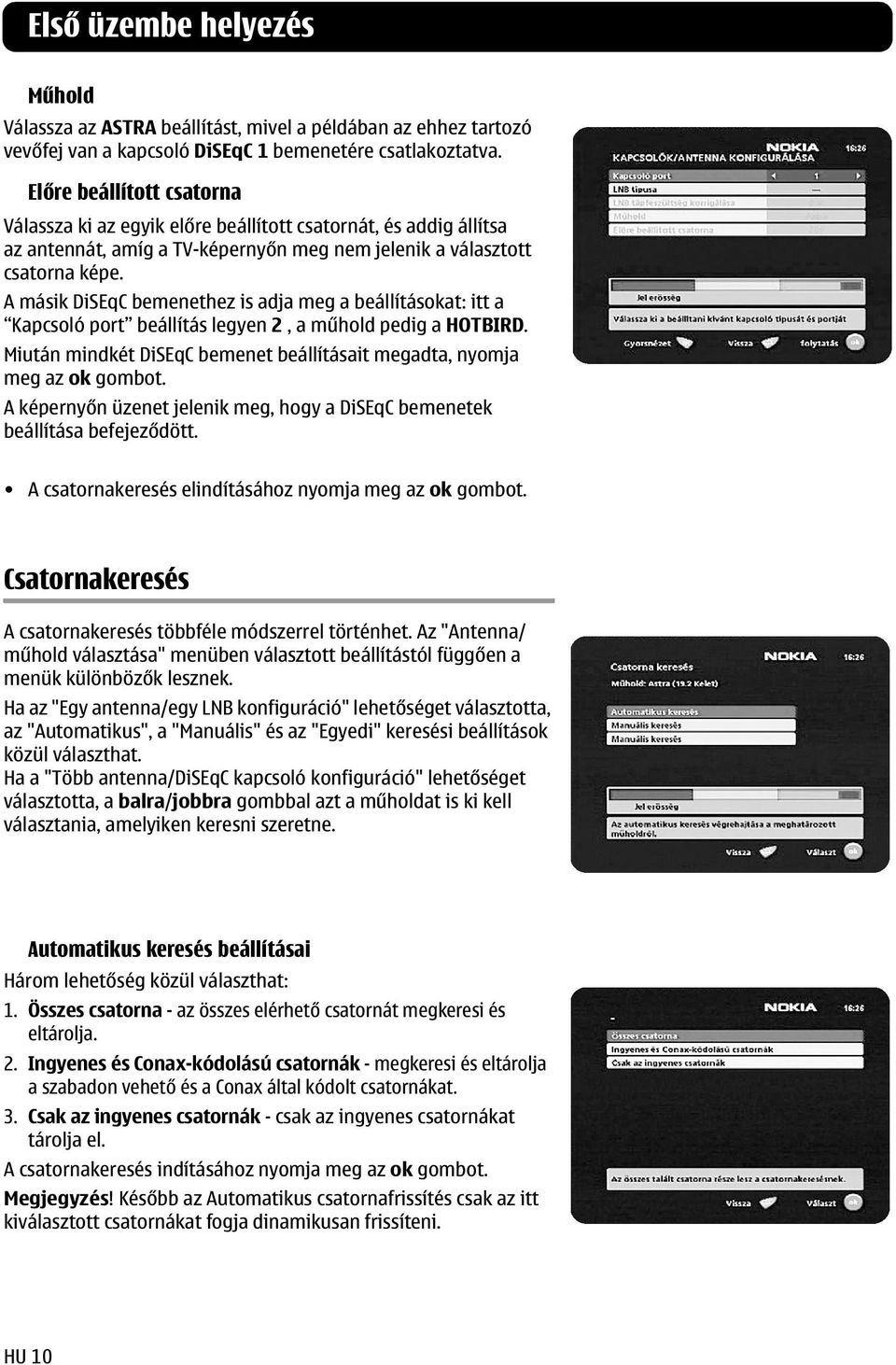

10 Első üzembe helyezés Műhold Válassza az ASTRA beállítást, mivel a példában az ehhez tartozó vevőfej van a kapcsoló DiSEqC 1 bemenetére csatlakoztatva. Előre beállított csatorna Válassza ki az egyik előre beállított csatornát, és addig állítsa az antennát, amíg a TV-képernyőn meg nem jelenik a választott csatorna képe. A másik DiSEqC bemenethez is adja meg a beállításokat: itt a Kapcsoló port beállítás legyen 2, a műhold pedig a HOTBIRD. Miután mindkét DiSEqC bemenet beállításait megadta, nyomja meg az ok gombot. A képernyőn üzenet jelenik meg, hogy a DiSEqC bemenetek beállítása befejeződött. A csatornakeresés elindításához nyomja meg az ok gombot. Csatornakeresés A csatornakeresés többféle módszerrel történhet. Az "Antenna/ műhold választása" menüben választott beállítástól függően a menük különbözők lesznek. Ha az "Egy antenna/egy LNB konfiguráció" lehetőséget választotta, az "Automatikus", a "Manuális" és az "Egyedi" keresési beállítások közül választhat. Ha a "Több antenna/diseqc kapcsoló konfiguráció" lehetőséget választotta, a balra/jobbra gombbal azt a műholdat is ki kell választania, amelyiken keresni szeretne. Automatikus keresés beállításai Három lehetőség közül választhat: 1. Összes csatorna - az összes elérhető csatornát megkeresi és eltárolja. 2. Ingyenes és Conax-kódolású csatornák - megkeresi és eltárolja a szabadon vehető és a Conax által kódolt csatornákat. 3. Csak az ingyenes csatornák - csak az ingyenes csatornákat tárolja el. A csatornakeresés indításához nyomja meg az ok gombot. Megjegyzés! Később az Automatikus csatornafrissítés csak az itt kiválasztott csatornákat fogja dinamikusan frissíteni. HU 10

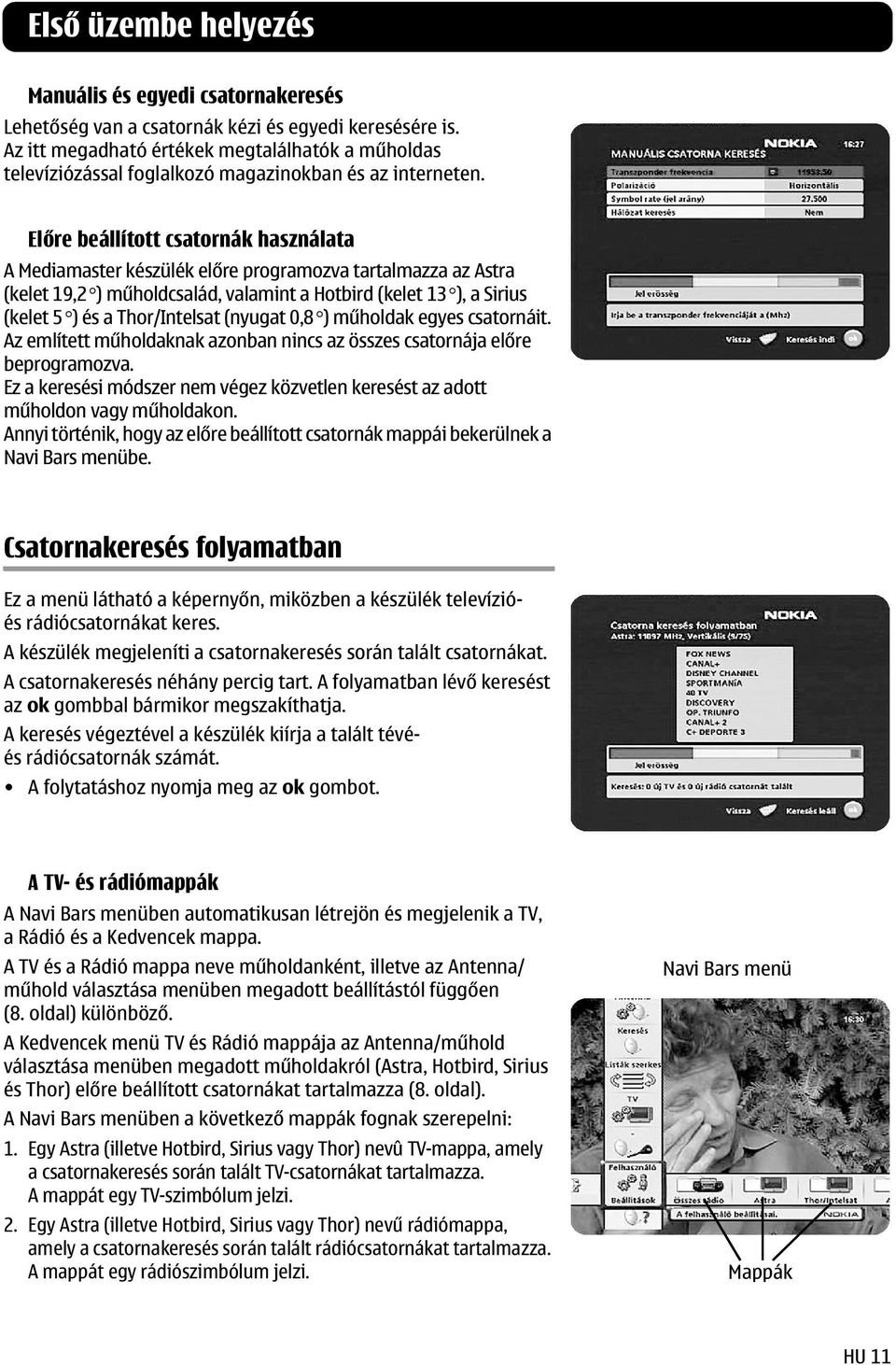

11 Első üzembe helyezés Manuális és egyedi csatornakeresés Lehetőség van a csatornák kézi és egyedi keresésére is. Az itt megadható értékek megtalálhatók a műholdas televíziózással foglalkozó magazinokban és az interneten. Előre beállított csatornák használata A Mediamaster készülék előre programozva tartalmazza az Astra (kelet 19,2 ) műholdcsalád, valamint a Hotbird (kelet 13 ), a Sirius (kelet 5 ) és a Thor/Intelsat (nyugat 0,8 ) műholdak egyes csatornáit. Az említett műholdaknak azonban nincs az összes csatornája előre beprogramozva. Ez a keresési módszer nem végez közvetlen keresést az adott műholdon vagy műholdakon. Annyi történik, hogy az előre beállított csatornák mappái bekerülnek a Navi Bars menübe. Csatornakeresés folyamatban Ez a menü látható a képernyőn, miközben a készülék televízióés rádiócsatornákat keres. A készülék megjeleníti a csatornakeresés során talált csatornákat. A csatornakeresés néhány percig tart. A folyamatban lévő keresést az ok gombbal bármikor megszakíthatja. A keresés végeztével a készülék kiírja a talált tévéés rádiócsatornák számát. A folytatáshoz nyomja meg az ok gombot. A TV- és rádiómappák A Navi Bars menüben automatikusan létrejön és megjelenik a TV, a Rádió és a Kedvencek mappa. A TV és a Rádió mappa neve műholdanként, illetve az Antenna/ műhold választása menüben megadott beállítástól függően (8. oldal) különböző. A Kedvencek menü TV és Rádió mappája az Antenna/műhold választása menüben megadott műholdakról (Astra, Hotbird, Sirius és Thor) előre beállított csatornákat tartalmazza (8. oldal). A Navi Bars menüben a következő mappák fognak szerepelni: 1. Egy Astra (illetve Hotbird, Sirius vagy Thor) nevû TV-mappa, amely a csatornakeresés során talált TV-csatornákat tartalmazza. A mappát egy TV-szimbólum jelzi. 2. Egy Astra (illetve Hotbird, Sirius vagy Thor) nevű rádiómappa, amely a csatornakeresés során talált rádiócsatornákat tartalmazza. A mappát egy rádiószimbólum jelzi. Navi Bars menü Mappák HU 11

12 Első üzembe helyezés 3. Egy újabb TV-mappa Kedvencek névvel, az Astra (illetve Hotbird, Sirius vagy Thor) műholdról származó olyan csatornákkal, amelyek nyelvenként egyedi, előre megadott kedvenceket tartalmaznak. A mappát egy TV-szimbólum jelzi. 4. Egy újabb rádiómappa Kedvencek névvel, az Astra (illetve Hotbird, Sirius vagy Thor) műholdról származó olyan csatornákkal, amelyek nyelvenként egyedi, előre megadott kedvenceket tartalmaznak. A mappát egy rádiószimbólum jelzi. 5. Egy Összes rádió nevű mappa, amely a csatornakeresés során talált összes rádióadót tartalmazza. A mappát egy rádiószimbólum jelzi. További TV- és rádiómappák Ha az Antenna/műhold választása menüben például a Hispasat műholdat adta meg (lásd 9. oldal), a Navi Bars menüben megjelenik egy Hispasat nevű TV- és egy azonos nevű rádiómappa. Ezen kívül létrejön az Összes rádió nevű mappa is. Kedvencek mappát a készülék ilyenkor nem hoz létre. Idő beállítása Ha szükséges, az idő félórás lépésenként a felfelé/lefelé gombbal állítható be. A percek értéke a balra/jobbra gombbal állítható. Az első üzembe helyezés ezzel befejeződött. A műholdas tévézéshez nyomja meg az ok gombot. Műholdas tévézés és rádióhallgatás A Navi Bars menü ekkor szintén látható (lásd a következő oldalt). Kikapcsolásához nyomja meg a navi vagy a back gombot. Ha a készülék beállításának elvégzése után nem jelenik meg automatikusan a tévéadás, 1. a gombbal válasszon másik tévécsatornát. 2. Ha ez nem oldja meg a problémát, jelenítse meg a Navi Bars menüt (következő oldal) a navi gombbal. Válasszon egy másik csatornát valamelyik TV mappából. Navi Bars menü HU 12

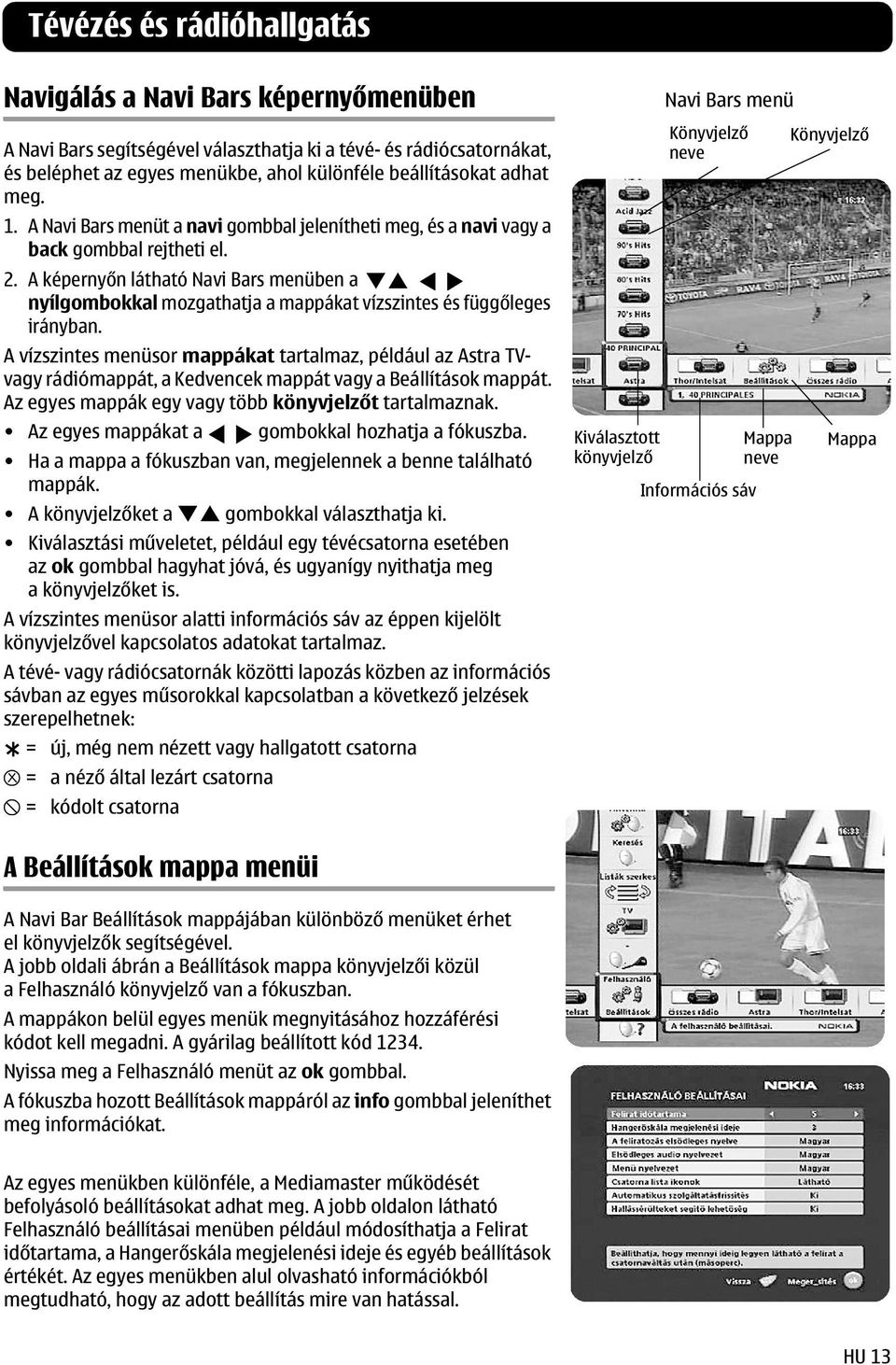

13 Tévézés és rádióhallgatás Navigálás a Navi Bars képernyőmenüben A Navi Bars segítségével választhatja ki a tévé- és rádiócsatornákat, és beléphet az egyes menükbe, ahol különféle beállításokat adhat meg. 1. A Navi Bars menüt a navi gombbal jelenítheti meg, és a navi vagy a back gombbal rejtheti el. 2. A képernyőn látható Navi Bars menüben a nyílgombokkal mozgathatja a mappákat vízszintes és függőleges irányban. A vízszintes menüsor mappákat tartalmaz, például az Astra TVvagy rádiómappát, a Kedvencek mappát vagy a Beállítások mappát. Az egyes mappák egy vagy több könyvjelzőt tartalmaznak. Az egyes mappákat a gombokkal hozhatja a fókuszba. Ha a mappa a fókuszban van, megjelennek a benne található mappák. A könyvjelzőket a gombokkal választhatja ki. Kiválasztási műveletet, például egy tévécsatorna esetében az ok gombbal hagyhat jóvá, és ugyanígy nyithatja meg a könyvjelzőket is. A vízszintes menüsor alatti információs sáv az éppen kijelölt könyvjelzővel kapcsolatos adatokat tartalmaz. A tévé- vagy rádiócsatornák közötti lapozás közben az információs sávban az egyes műsorokkal kapcsolatban a következő jelzések szerepelhetnek: = új, még nem nézett vagy hallgatott csatorna = a néző által lezárt csatorna = kódolt csatorna Kiválasztott könyvjelző Navi Bars menü Könyvjelző neve Információs sáv Mappa neve Könyvjelző Mappa A Beállítások mappa menüi A Navi Bar Beállítások mappájában különböző menüket érhet el könyvjelzők segítségével. A jobb oldali ábrán a Beállítások mappa könyvjelzői közül a Felhasználó könyvjelző van a fókuszban. A mappákon belül egyes menük megnyitásához hozzáférési kódot kell megadni. A gyárilag beállított kód Nyissa meg a Felhasználó menüt az ok gombbal. A fókuszba hozott Beállítások mappáról az info gombbal jeleníthet meg információkat. Az egyes menükben különféle, a Mediamaster működését befolyásoló beállításokat adhat meg. A jobb oldalon látható Felhasználó beállításai menüben például módosíthatja a Felirat időtartama, a Hangerőskála megjelenési ideje és egyéb beállítások értékét. Az egyes menükben alul olvasható információkból megtudható, hogy az adott beállítás mire van hatással. HU 13

14 Tévézés és rádióhallgatás Listák szerkesztése mappa A TV-mappa sok csatornát is tartalmazhat. Ha saját listát hoz létre, egyszerűbbé válik a csatornák kezelése. Ezekben a menükben a kedvenc csatornáiból hozhat létre listát, majd szerkesztheti azt. Lista kiválasztása Ha több listát is létrehozott, a listát akarja módosítani. gombokkal válassza ki, melyik Lista típusa Hozzon létre saját listát a legtöbbet nézett csatornákból. Adjon minden listának kifejező nevet, például Hírek, Gyerekműsor. A létrehozott lista új mappaként jelenik meg a Navi Bars menü vízszintes részében. Ha kiválaszt egy listát, csak a listában megadott csatornák jelennek meg. Külön listákat hozhat létre a TV- és rádiócsatornák számára. Adja meg a lista nevét Nyomja meg kívánt karakternek megfelelő gombot: egyszer az első karakterhez, kétszer a másodikhoz stb. A következő karakter beírása előtt várja meg, amíg a kurzor automatikusan a következő karakterpozícióra ugrik. A következő karaktereket írhatja be: 1 *#&%=,!;-+)/ \$@^1 2 a b c 2 Å Ä Á Á Â Ã 3 d e f 3 É É Ë Ê 4 g h i 4 Î Ï Í Ì 5 j k l 5 6 m n o 6 Ö Ô Ñ Ó Ò 7 p q r s 7 $ 8 t u v 8 Ü Ù Ú 9 w x y z 9 0 space and 0 Az opt gombbal válthat a kis- és nagybetűk között A 0 gombbal szúrhat be szóközt. Ha nem megfelelő karaktert írt be, a txt gombbal törölhet karaktereket. Ha beírta a lista nevét, nyomja meg az ok gombot. A Csatornák hozzáadása/törlése menüpontban adhat csatornákat a listához. HU 14

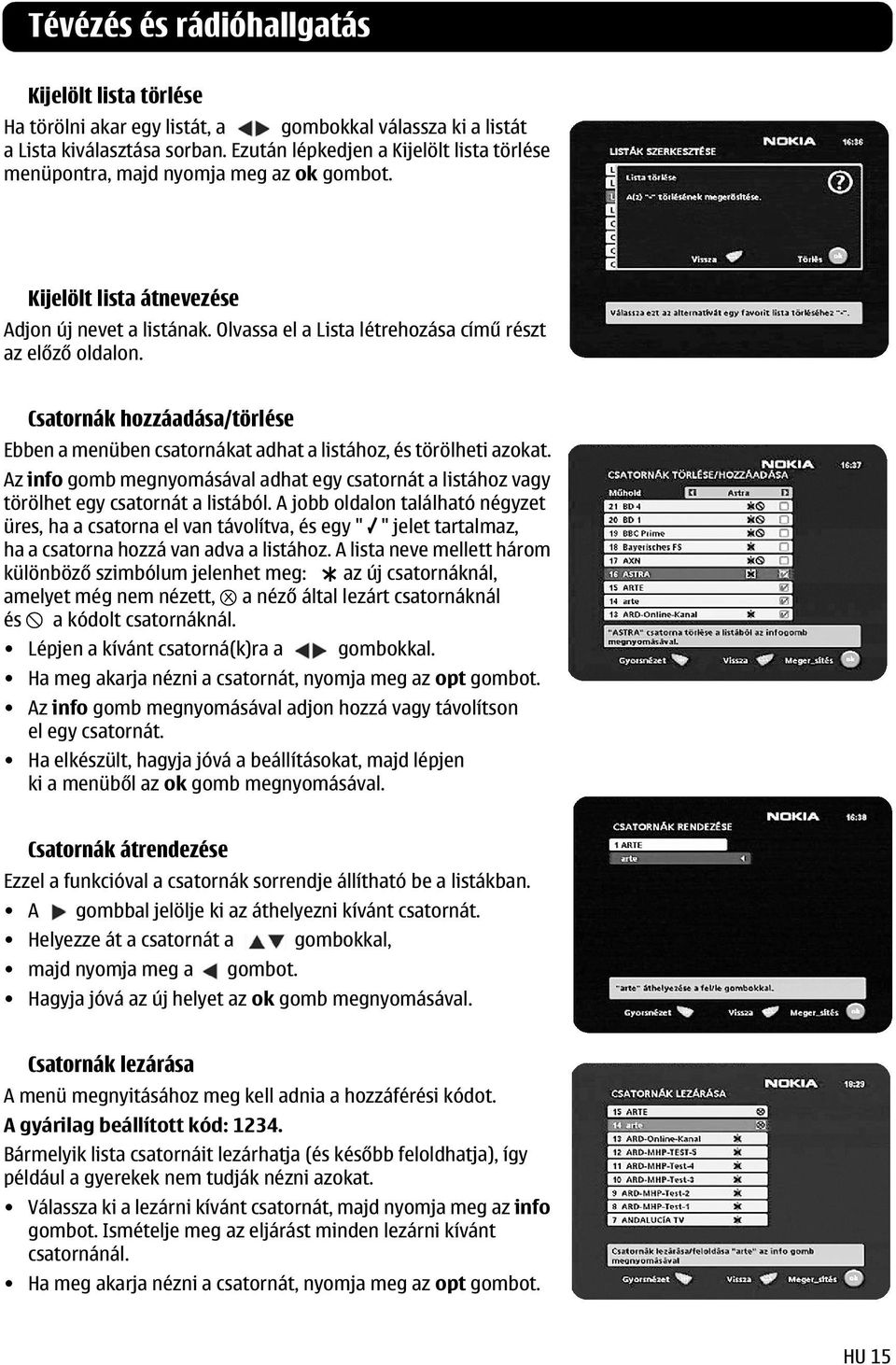

15 Tévézés és rádióhallgatás Kijelölt lista törlése Ha törölni akar egy listát, a gombokkal válassza ki a listát a Lista kiválasztása sorban. Ezután lépkedjen a Kijelölt lista törlése menüpontra, majd nyomja meg az ok gombot. Kijelölt lista átnevezése Adjon új nevet a listának. Olvassa el a Lista létrehozása című részt az előző oldalon. Csatornák hozzáadása/törlése Ebben a menüben csatornákat adhat a listához, és törölheti azokat. Az info gomb megnyomásával adhat egy csatornát a listához vagy törölhet egy csatornát a listából. A jobb oldalon található négyzet üres, ha a csatorna el van távolítva, és egy " " jelet tartalmaz, ha a csatorna hozzá van adva a listához. A lista neve mellett három különböző szimbólum jelenhet meg: az új csatornáknál, amelyet még nem nézett, a néző által lezárt csatornáknál és a kódolt csatornáknál. Lépjen a kívánt csatorná(k)ra a gombokkal. Ha meg akarja nézni a csatornát, nyomja meg az opt gombot. Az info gomb megnyomásával adjon hozzá vagy távolítson el egy csatornát. Ha elkészült, hagyja jóvá a beállításokat, majd lépjen ki a menüből az ok gomb megnyomásával. Csatornák átrendezése Ezzel a funkcióval a csatornák sorrendje állítható be a listákban. A gombbal jelölje ki az áthelyezni kívánt csatornát. Helyezze át a csatornát a gombokkal, majd nyomja meg a gombot. Hagyja jóvá az új helyet az ok gomb megnyomásával. Csatornák lezárása A menü megnyitásához meg kell adnia a hozzáférési kódot. A gyárilag beállított kód: Bármelyik lista csatornáit lezárhatja (és később feloldhatja), így például a gyerekek nem tudják nézni azokat. Válassza ki a lezárni kívánt csatornát, majd nyomja meg az info gombot. Ismételje meg az eljárást minden lezárni kívánt csatornánál. Ha meg akarja nézni a csatornát, nyomja meg az opt gombot. HU 15

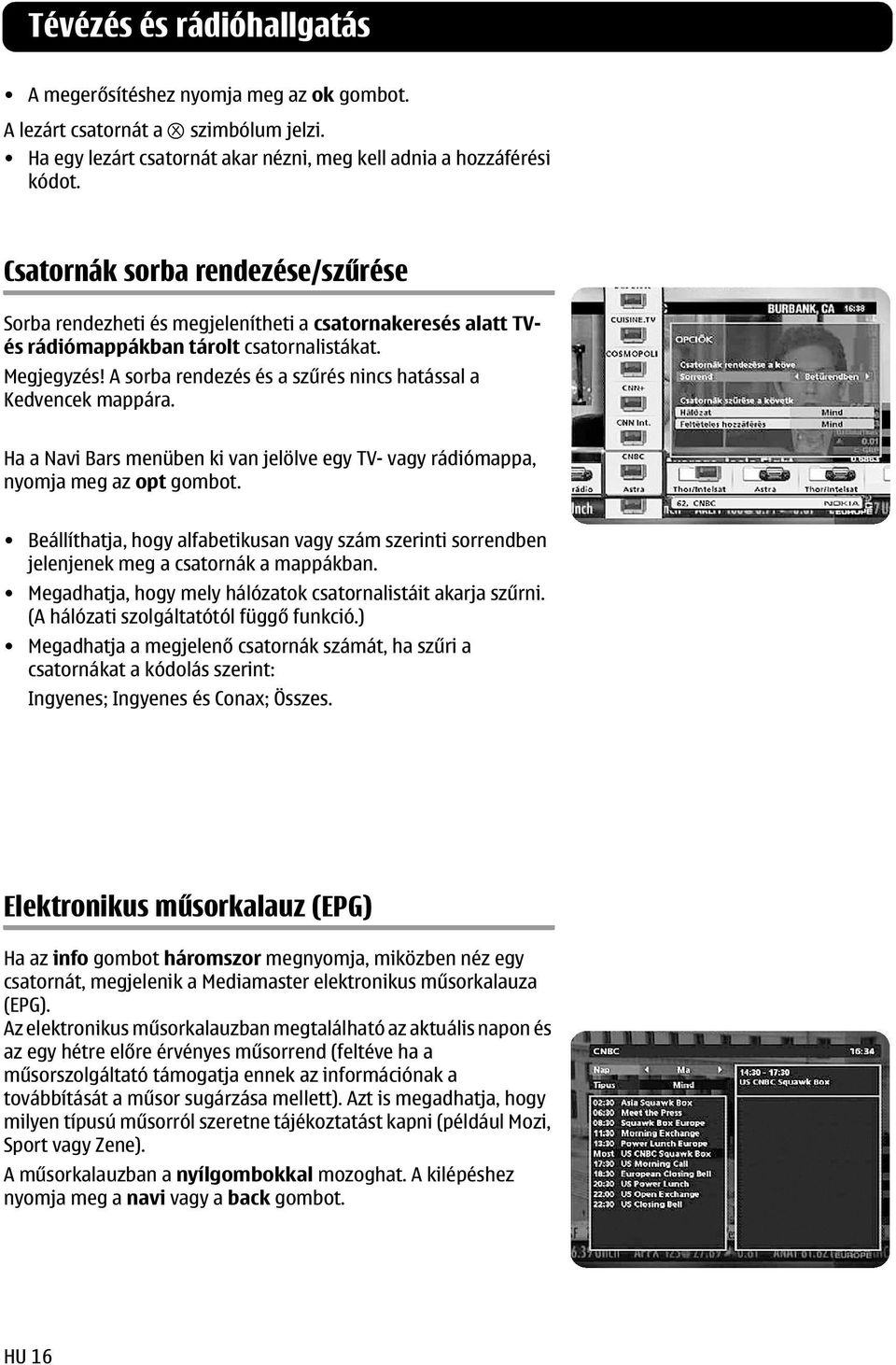

16 Tévézés és rádióhallgatás A megerősítéshez nyomja meg az ok gombot. A lezárt csatornát a szimbólum jelzi. Ha egy lezárt csatornát akar nézni, meg kell adnia a hozzáférési kódot. Csatornák sorba rendezése/szűrése Sorba rendezheti és megjelenítheti a csatornakeresés alatt TVés rádiómappákban tárolt csatornalistákat. Megjegyzés! A sorba rendezés és a szűrés nincs hatással a Kedvencek mappára. Ha a Navi Bars menüben ki van jelölve egy TV- vagy rádiómappa, nyomja meg az opt gombot. Beállíthatja, hogy alfabetikusan vagy szám szerinti sorrendben jelenjenek meg a csatornák a mappákban. Megadhatja, hogy mely hálózatok csatornalistáit akarja szűrni. (A hálózati szolgáltatótól függő funkció.) Megadhatja a megjelenő csatornák számát, ha szűri a csatornákat a kódolás szerint: Ingyenes; Ingyenes és Conax; Összes. Elektronikus műsorkalauz (EPG) Ha az info gombot háromszor megnyomja, miközben néz egy csatornát, megjelenik a Mediamaster elektronikus műsorkalauza (EPG). Az elektronikus műsorkalauzban megtalálható az aktuális napon és az egy hétre előre érvényes műsorrend (feltéve ha a műsorszolgáltató támogatja ennek az információnak a továbbítását a műsor sugárzása mellett). Azt is megadhatja, hogy milyen típusú műsorról szeretne tájékoztatást kapni (például Mozi, Sport vagy Zene). A műsorkalauzban a nyílgombokkal mozoghat. A kilépéshez nyomja meg a navi vagy a back gombot. HU 16

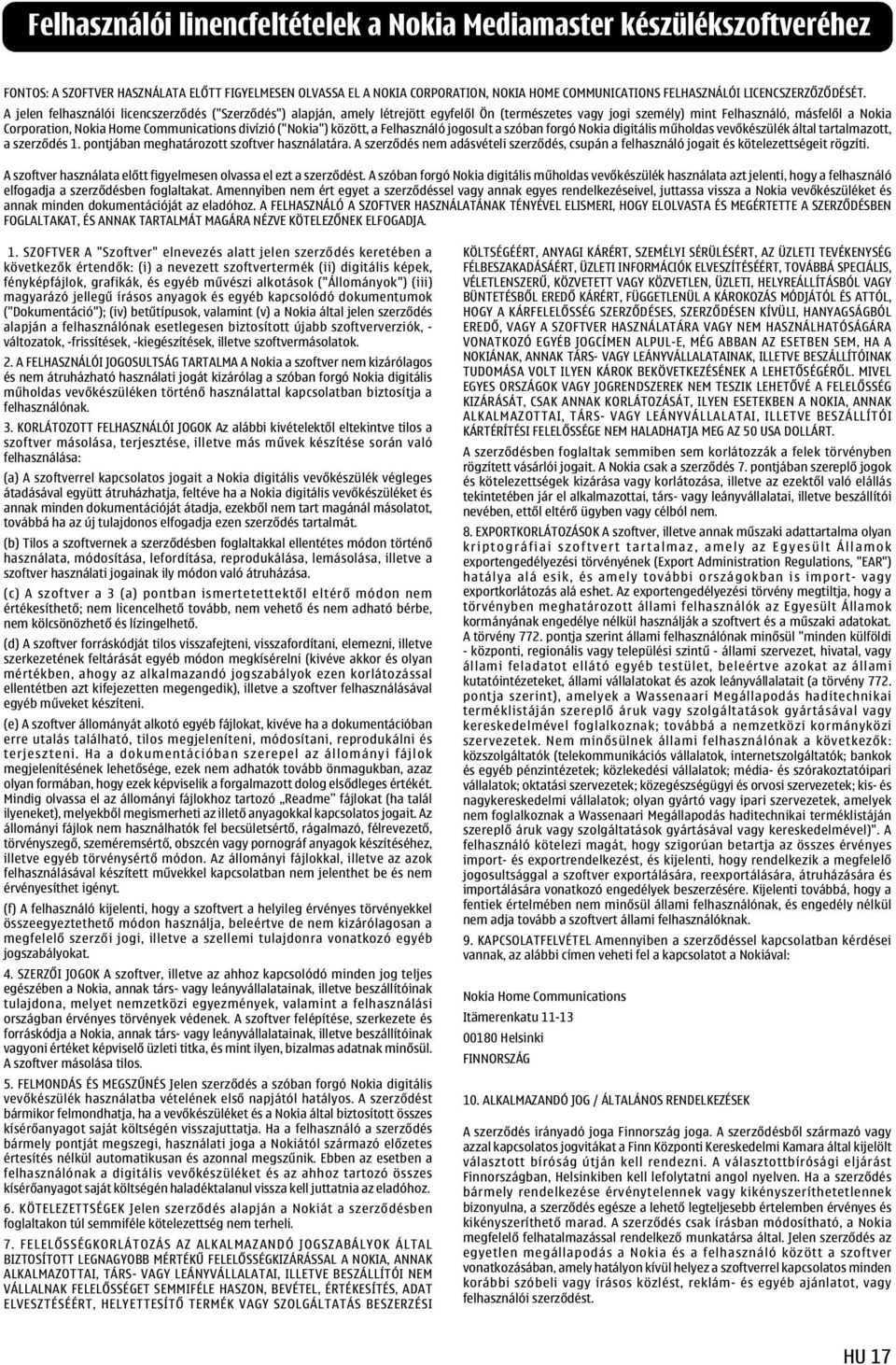

17 Felhasználói linencfeltételek a Nokia Mediamaster készülékszoftveréhez FONTOS: A SZOFTVER HASZNÁLATA ELŐTT FIGYELMESEN OLVASSA EL A NOKIA CORPORATION, NOKIA HOME COMMUNICATIONS FELHASZNÁLÓI LICENCSZERZŐZŐDÉSÉT. A jelen felhasználói licencszerződés ("Szerződés") alapján, amely létrejött egyfelől Ön (természetes vagy jogi személy) mint Felhasználó, másfelől a Nokia Corporation, Nokia Home Communications divízió ("Nokia") között, a Felhasználó jogosult a szóban forgó Nokia digitális műholdas vevőkészülék által tartalmazott, a szerződés 1. pontjában meghatározott szoftver használatára. A szerződés nem adásvételi szerződés, csupán a felhasználó jogait és kötelezettségeit rögzíti. A szoftver használata előtt figyelmesen olvassa el ezt a szerződést. A szóban forgó Nokia digitális műholdas vevőkészülék használata azt jelenti, hogy a felhasználó elfogadja a szerződésben foglaltakat. Amennyiben nem ért egyet a szerződéssel vagy annak egyes rendelkezéseivel, juttassa vissza a Nokia vevőkészüléket és annak minden dokumentációját az eladóhoz. A FELHASZNÁLÓ A SZOFTVER HASZNÁLATÁNAK TÉNYÉVEL ELISMERI, HOGY ELOLVASTA ÉS MEGÉRTETTE A SZERZŐDÉSBEN FOGLALTAKAT, ÉS ANNAK TARTALMÁT MAGÁRA NÉZVE KÖTELEZŐNEK ELFOGADJA. 1. SZOFTVER A "Szoftver" elnevezés alatt jelen szerződés keretében a következők értendők: (i) a nevezett szoftvertermék (ii) digitális képek, fényképfájlok, grafikák, és egyéb művészi alkotások ("Állományok") (iii) magyarázó jellegű írásos anyagok és egyéb kapcsolódó dokumentumok ("Dokumentáció"); (iv) betűtípusok, valamint (v) a Nokia által jelen szerződés alapján a felhasználónak esetlegesen biztosított újabb szoftververziók, - változatok, -frissítések, -kiegészítések, illetve szoftvermásolatok. 2. A FELHASZNÁLÓI JOGOSULTSÁG TARTALMA A Nokia a szoftver nem kizárólagos és nem átruházható használati jogát kizárólag a szóban forgó Nokia digitális műholdas vevőkészüléken történő használattal kapcsolatban biztosítja a felhasználónak. 3. KORLÁTOZOTT FELHASZNÁLÓI JOGOK Az alábbi kivételektől eltekintve tilos a szoftver másolása, terjesztése, illetve más művek készítése során való felhasználása: (a) A szoftverrel kapcsolatos jogait a Nokia digitális vevőkészülék végleges átadásával együtt átruházhatja, feltéve ha a Nokia digitális vevőkészüléket és annak minden dokumentációját átadja, ezekből nem tart magánál másolatot, továbbá ha az új tulajdonos elfogadja ezen szerződés tartalmát. (b) Tilos a szoftvernek a szerződésben foglaltakkal ellentétes módon történő használata, módosítása, lefordítása, reprodukálása, lemásolása, illetve a szoftver használati jogainak ily módon való átruházása. (c) A szoftver a 3 (a) pontban ismertetettektől eltérő módon nem értékesíthető; nem licencelhető tovább, nem vehető és nem adható bérbe, nem kölcsönözhető és lízingelhető. (d) A szoftver forráskódját tilos visszafejteni, visszafordítani, elemezni, illetve szerkezetének feltárását egyéb módon megkísérelni (kivéve akkor és olyan mértékben, ahogy az alkalmazandó jogszabályok ezen korlátozással ellentétben azt kifejezetten megengedik), illetve a szoftver felhasználásával egyéb műveket készíteni. (e) A szoftver állományát alkotó egyéb fájlokat, kivéve ha a dokumentációban erre utalás található, tilos megjeleníteni, módosítani, reprodukálni és terjeszteni. Ha a dokumentációban szerepel az állományi fájlok megjelenítésének lehetősége, ezek nem adhatók tovább önmagukban, azaz olyan formában, hogy ezek képviselik a forgalmazott dolog elsődleges értékét. Mindig olvassa el az állományi fájlokhoz tartozó Readme fájlokat (ha talál ilyeneket), melyekből megismerheti az illető anyagokkal kapcsolatos jogait. Az állományi fájlok nem használhatók fel becsületsértő, rágalmazó, félrevezető, törvényszegő, szeméremsértő, obszcén vagy pornográf anyagok készítéséhez, illetve egyéb törvénysértő módon. Az állományi fájlokkal, illetve az azok felhasználásával készített művekkel kapcsolatban nem jelenthet be és nem érvényesíthet igényt. (f) A felhasználó kijelenti, hogy a szoftvert a helyileg érvényes törvényekkel összeegyeztethető módon használja, beleértve de nem kizárólagosan a megfelelő szerzői jogi, illetve a szellemi tulajdonra vonatkozó egyéb jogszabályokat. 4. SZERZŐI JOGOK A szoftver, illetve az ahhoz kapcsolódó minden jog teljes egészében a Nokia, annak társ- vagy leányvállalatainak, illetve beszállítóinak tulajdona, melyet nemzetközi egyezmények, valamint a felhasználási országban érvényes törvények védenek. A szoftver felépítése, szerkezete és forráskódja a Nokia, annak társ- vagy leányvállalatainak, illetve beszállítóinak vagyoni értéket képviselő üzleti titka, és mint ilyen, bizalmas adatnak minősül. A szoftver másolása tilos. 5. FELMONDÁS ÉS MEGSZŰNÉS Jelen szerződés a szóban forgó Nokia digitális vevőkészülék használatba vételének első napjától hatályos. A szerződést bármikor felmondhatja, ha a vevőkészüléket és a Nokia által biztosított összes kísérőanyagot saját költségén visszajuttatja. Ha a felhasználó a szerződés bármely pontját megszegi, használati joga a Nokiától származó előzetes értesítés nélkül automatikusan és azonnal megszűnik. Ebben az esetben a felhasználónak a digitális vevőkészüléket és az ahhoz tartozó összes kísérőanyagot saját költségén haladéktalanul vissza kell juttatnia az eladóhoz. 6. KÖTELEZETTSÉGEK Jelen szerződés alapján a Nokiát a szerződésben foglaltakon túl semmiféle kötelezettség nem terheli. 7. FELELŐSSÉGKORLÁTOZÁS AZ ALKALMAZANDÓ JOGSZABÁLYOK ÁLTAL BIZTOSÍTOTT LEGNAGYOBB MÉRTÉKŰ FELELŐSSÉGKIZÁRÁSSAL A NOKIA, ANNAK ALKALMAZOTTAI, TÁRS- VAGY LEÁNYVÁLLALATAI, ILLETVE BESZÁLLÍTÓI NEM VÁLLALNAK FELELŐSSÉGET SEMMIFÉLE HASZON, BEVÉTEL, ÉRTÉKESÍTÉS, ADAT ELVESZTÉSÉÉRT, HELYETTESÍTŐ TERMÉK VAGY SZOLGÁLTATÁS BESZERZÉSI KÖLTSÉGÉÉRT, ANYAGI KÁRÉRT, SZEMÉLYI SÉRÜLÉSÉRT, AZ ÜZLETI TEVÉKENYSÉG FÉLBESZAKADÁSÁÉRT, ÜZLETI INFORMÁCIÓK ELVESZÍTÉSÉÉRT, TOVÁBBÁ SPECIÁLIS, VÉLETLENSZERŰ, KÖZVETETT VAGY KÖZVETLEN, ÜZLETI, HELYREÁLLÍTÁSBÓL VAGY BÜNTETÉSBŐL EREDŐ KÁRÉRT, FÜGGETLENÜL A KÁROKOZÁS MÓDJÁTÓL ÉS ATTÓL, HOGY A KÁRFELELŐSSÉG SZERZŐDÉSES, SZERZŐDÉSEN KÍVÜLI, HANYAGSÁGBÓL EREDŐ, VAGY A SZOFTVER HASZNÁLATÁRA VAGY NEM HASZNÁLHATÓSÁGÁRA VONATKOZÓ EGYÉB JOGCÍMEN ALPUL-E, MÉG ABBAN AZ ESETBEN SEM, HA A NOKIÁNAK, ANNAK TÁRS- VAGY LEÁNYVÁLLALATAINAK, ILLETVE BESZÁLLÍTÓINAK TUDOMÁSA VOLT ILYEN KÁROK BEKÖVETKEZÉSÉNEK A LEHETŐSÉGÉRŐL. MIVEL EGYES ORSZÁGOK VAGY JOGRENDSZEREK NEM TESZIK LEHETŐVÉ A FELELŐSSÉG KIZÁRÁSÁT, CSAK ANNAK KORLÁTOZÁSÁT, ILYEN ESETEKBEN A NOKIA, ANNAK ALKALMAZOTTAI, TÁRS- VAGY LEÁNYVÁLLALATAI, ILLETVE BESZÁLLÍTÓI KÁRTÉRÍTÉSI FELELŐSSÉGE NEM HALADHATJA MEG AZ 50 USA DOLLÁRT. A szerződésben foglaltak semmiben sem korlátozzák a felek törvényben rögzített vásárlói jogait. A Nokia csak a szerződés 7. pontjában szereplő jogok és kötelezettségek kizárása vagy korlátozása, illetve az ezektől való elállás tekintetében jár el alkalmazottai, társ- vagy leányvállalatai, illetve beszállítói nevében, ettől eltérő ügyben vagy célból nem. 8. EXPORTKORLÁTOZÁSOK A szoftver, illetve annak műszaki adattartalma olyan kriptográfiai szoftvert tartalmaz, amely az Egyesült Államok exportengedélyezési törvényének (Export Administration Regulations, "EAR") hatálya alá esik, és amely további országokban is import- vagy exportkorlátozás alá eshet. Az exportengedélyezési törvény megtiltja, hogy a törvényben meghatározott állami felhasználók az Egyesült Államok kormányának engedélye nélkül használják a szoftvert és a műszaki adatokat. A törvény 772. pontja szerint állami felhasználónak minősül "minden külföldi - központi, regionális vagy települési szintű - állami szervezet, hivatal, vagy állami feladatot ellátó egyéb testület, beleértve azokat az állami kutatóintézeteket, állami vállalatokat és azok leányvállalatait (a törvény 772. pontja szerint), amelyek a Wassenaari Megállapodás haditechnikai terméklistáján szereplő áruk vagy szolgáltatások gyártásával vagy kereskedelmével foglalkoznak; továbbá a nemzetközi kormányközi szervezetek. Nem minősülnek állami felhasználónak a következők: közszolgáltatók (telekommunikációs vállalatok, internetszolgáltatók; bankok és egyéb pénzintézetek; közlekedési vállalatok; média- és szórakoztatóipari vállalatok; oktatási szervezetek; közegészségügyi és orvosi szervezetek; kis- és nagykereskedelmi vállalatok; olyan gyártó vagy ipari szervezetek, amelyek nem foglalkoznak a Wassenaari Megállapodás haditechnikai terméklistáján szereplő áruk vagy szolgáltatások gyártásával vagy kereskedelmével)". A felhasználó kötelezi magát, hogy szigorúan betartja az összes érvényes import- és exportrendelkezést, és kijelenti, hogy rendelkezik a megfelelő jogosultsággal a szoftver exportálására, reexportálására, átruházására és importálására vonatkozó engedélyek beszerzésére. Kijelenti továbbá, hogy a fentiek értelmében nem minősül állami felhasználónak, és engedély nélkül nem adja tovább a szoftvert állami felhasználóknak. 9. KAPCSOLATFELVÉTEL Amennyiben a szerződéssel kapcsolatban kérdései vannak, az alábbi címen veheti fel a kapcsolatot a Nokiával: Nokia Home Communications Itämerenkatu Helsinki FINNORSZÁG 10. ALKALMAZANDÓ JOG / ÁLTALÁNOS RENDELKEZÉSEK A szerződés irányadó joga Finnország joga. A szerződésből származó vagy azzal kapcsolatos jogvitákat a Finn Központi Kereskedelmi Kamara által kijelölt választott bíróság útján kell rendezni. A választottbírósági eljárást Finnországban, Helsinkiben kell lefolytatni angol nyelven. Ha a szerződés bármely rendelkezése érvénytelennek vagy kikényszeríthetetlennek bizonyulna, a szerződés egésze a lehető legteljesebb értelemben érvényes és kikényszeríthető marad. A szerződés csak írásban módosítható, a Nokia megfelelő felhatalmazással rendelkező munkatársa által. Jelen szerződés az egyetlen megállapodás a Nokia és a felhasználó között a szoftver vonatkozásában, amely hatályon kívül helyez a szoftverrel kapcsolatos minden korábbi szóbeli vagy írásos közlést, reklám- és egyéb ajánlatot, vagy felhasználói szerződést. HU 17

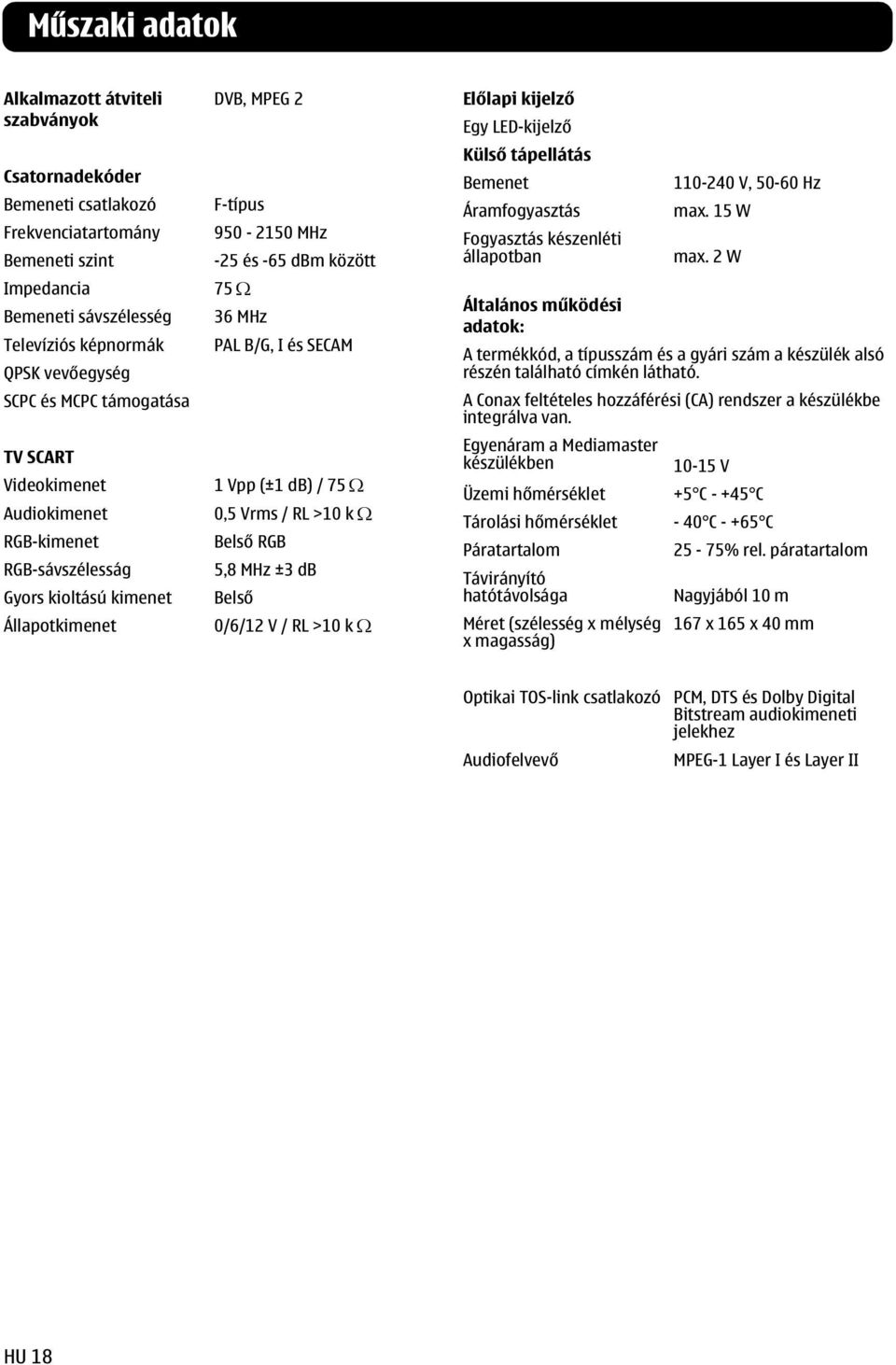

18 Műszaki adatok Alkalmazott átviteli szabványok DVB, MPEG 2 Csatornadekóder Bemeneti csatlakozó F-típus Frekvenciatartomány MHz Bemeneti szint -25 és -65 dbm között Impedancia 75 Ω Bemeneti sávszélesség 36 MHz Televíziós képnormák PAL B/G, I és SECAM QPSK vevőegység SCPC és MCPC támogatása TV SCART Videokimenet 1 Vpp (±1 db) / 75 Ω Audiokimenet 0,5 Vrms / RL >10 k Ω RGB-kimenet Belső RGB RGB-sávszélesság 5,8 MHz ±3 db Gyors kioltású kimenet Belső Állapotkimenet 0/6/12 V / RL >10 k Ω Előlapi kijelző Egy LED-kijelző Külső tápellátás Bemenet Áramfogyasztás Fogyasztás készenléti állapotban V, Hz max. 15 W max. 2 W Általános működési adatok: A termékkód, a típusszám és a gyári szám a készülék alsó részén található címkén látható. A Conax feltételes hozzáférési (CA) rendszer a készülékbe integrálva van. Egyenáram a Mediamaster készülékben V Üzemi hőmérséklet +5 C C Tárolási hőmérséklet - 40 C C Páratartalom 25-75% rel. páratartalom Távirányító hatótávolsága Nagyjából 10 m Méret (szélesség x mélység 167 x 165 x 40 mm x magasság) Optikai TOS-link csatlakozó Audiofelvevő PCM, DTS és Dolby Digital Bitstream audiokimeneti jelekhez MPEG-1 Layer I és Layer II HU 18

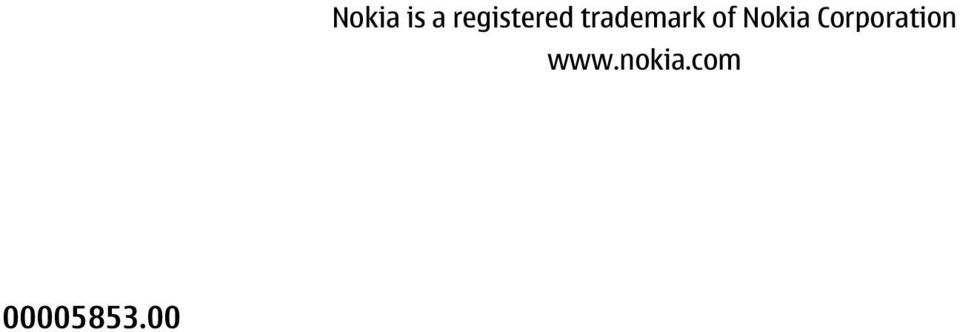

19 Nokia is a registered trademark of Nokia Corporation
