1 Katalógus Szögbelövés Fúrás Vágás Rögzítés Mérés

2 SZÖGBELÖVÉS KÜLÖNBÖZŐ ANYAGOKBA Gázpatronos szögbelövők Patronos szögbelövők Távolságmérő

3 A LŐPATRONOS ÉS A GÁZPATRONOS TECHNOLÓGIA SZÖGBELÖVÉS GYORSAN ÉS KÉNYELMESEN Nyomja gépet a munkadarabhoz és nyomja meg a ravaszt: a lőporos patron a dugattyút előrelöki... ilyen egyszerűen lehet most már szöget beverni! A SPIT, a patronos-lőporos szögbelövő technológia feltalálója folyamatosan dolgozik új és új fejlesztéseken, hogy a következő évben még jobb, és még nagyobb teljesítményű gépeket adhasson az Ön kezébe. FEDEZZE FEL A SZÖGBELÖVÉS JÖVŐJÉT Egy adag robbanógáz az égéskamrába, majd egy szikra, amely berobbantja a gáz-levegő keveréket... és a szeg rekordidőn belül be van ütve! A patronos-lőporos szögbelövési technológia után a SPIT feltalálta és kifejlesztette a gázpatronos szögbelövő technológiát is, amelynek segítségével hatszor gyorsabban tud rögzíteni, mint a hagyományos módszerekkel. SZÖGBELÖVÉS KÜLÖNBÖZŐ ANYAGOKBA TELJESÍTMÉNY ÉS HATÉKONYSÁG A gépek TELJESEN AUTOMATIKUSAK, és egyre nagyobb teljesítményűek (+ 500 J), és bármilyen anyaghoz használhatók: a gépek TELJESÍTMÉNY SZABÁLYZÓVAL vannak felszerelve, a még jobb minőségű rögzítés eléréséhez, a gépek ENERGIAELNYELŐVEL is rendelkeznek, a komfortosabb használat érdekében. EGYSZERŰ KEZELÉS A robusztus és egyszerű gépeket úgy terveztük meg, hogy MEGBÍZHATÓK, STRAPABÍRÓK ÉS HOSSZÚ ÉLETTARTALMÚAK LEGYENEK, kis karbantartási igény mellett. BIZTONSÁG A SPIT összes gépe rendelkezik CIP tanúsítvánnyal, és a gépek megfelelnek az AFNOR E és 101 szabvány előírásainak (szegbelövő szerszámok biztonsága). HATÉKONYSÁG ÉS UNIVERZALITÁS A robbanógázas technológiával a legtöbb anyagba be lehet lőni a szeget, mégpedig rendkívül egyszerűen, kényelmesen és függetlenül. EGYSZERŰ HASZNÁLAT ÉS KARBANTARTÁS AUTOMATIKUS TELJESÍTMÉNY BEÁLLÍTÁS, kényelmes, és a munkahelyen elvégezhető karbantartás, a fogyóanyagok készletekben vásárolhatók (szeg + gáz): mi mindenre gondoltunk, így Önnek csak a munkára kell koncentrálnia, és nem a géppel foglalatoskodni, vagy fogyóanyagokért szaladgálni. FIGYELMEZTETÉS Biztonsági és munkavédelmi okok miatt a Spit és a Paslode gépekbe csak a specifikációkban és a használati utasításokban előírt gáztölteteteket és szegeket szabad használni. & 36-37

4 SZÖGBELÖVÉS KÜLÖNBÖZŐ ANYAGOKBA GÁZPATRONOS SZÖGBELÖVŐK oldal GÁZPATRONOS SZÖGBELÖVŐK Avis technique N 3/ PULSA 700 P SPECIÁLISAN A GIPSZKARTONOZÓKNAK PULSA 700 E SPECIÁLISAN A VILLANYSZERELŐKNEK Súly (kg) 3,6 3,6 Ütőerő (J) Energia Rögzítés típusa Teljesítmény beállítása 100 J Függetlenség: gáztöltet: 700 lövés Akkumulátor: 1500 lövés egy feltöltésre (gyorstöltés 1 óra), töltéskijelző C6 szegek + gáz: bármilyen anyaghoz (acél és kemény beton kivételével) HC6 szegek + gáz: nagy teljesítmény, bármilyen anyaghoz speciálisan a kemény betonokba és acélokba CROCOWOOD szegek + gáz: speciálisan a fába Automatikus 82 J Függetlenség: gáztöltet: 870 lövés Akkumulátor: 1500 lövés egy feltöltésre (gyorstöltés 1 óra), töltéskijelző C6 szegek + gáz : bármilyen anyaghoz (acél és kemény beton kivételével) HC6 szegek + gáz : nagy teljesítmény, bármilyen anyaghoz, speciálisan a kemény betonokba és acélokba CROCOWOOD szegek + gáz: speciálisan a fába CG6 szegek + gáz: speciálisan a kábelcsatornákhoz; THC6 szegek + gáz Automatikus Anyagok beton acél tégla vakolt üreges tégla beton acél tégla vakolt üreges tégla fa vakolt építőelem üreges építőelem fa vakolt építőelem üreges építőelem SPECIÁLIS MENNYEZETSZEGEZŐ 44. oldal SPIT PULSA LIFT TOLDALÉK A PRO PULSA 700 E GÉPHEZ Mennyezetszegezés a padlón állva, teljesen biztonságosan és fáradtság nélkül A szegezés indítása egyszerű, csak meg kell húzni a hosszabbítóban az indítókábelt Akár 4 m magasan is lehet szegezni LÉZERES TÁVOLSÁGMÉRŐ 47. oldal SPIT EASY LASER 50 Méretek: 10 x 5,8 x 3,2 cm Súly: 160 g Mérési terjedelem: 50 méter Területmérés Térfogatmérés Magasságmérés távolból

5 A PROFIK VÁLASZTÁSA PATRONOS SZÖGBELÖVŐK oldal PATRONOS SZÖGBELÖVŐK SZÖGBELÖVÉS KÜLÖNBÖZŐ ANYAGOKBA SPITFIRE P370 C60 SPECIÁLISAN A ÉPÍTŐKNEK SPIT P45 SPECIÁLISAN ALAGÚTMUNKÁKHOZ Súly (kg) Ütőerő (J) Patron kaliber Rögzítés típusa Teljesítmény beállítása 2,7 350 J 6,3/10 barna, sárga, zöld és piros C9 CR9 betonszegek CR9P C 9 CLIP-A + C 9 60 zsalukitámasztás + C 9 60 távtartók SC 9 SA 9 szegek acélba speciális adapterek szigetelő anyagokhoz és rácsokhoz Skálás gombbal J 6,3/10 barna, zöld és sárga 6,3/12 piros CR 9T szegek Ø 21,75 alátétek Nem Anyagok beton acél beton beton vagy fal (elsősorban alagutakban) oldal PATRONOS SZÖGBELÖVŐK SPITFIRE P525L SPECIÁLISAN TETŐBURKOLÁSHOZ SPIT P230 SPECIÁLISAN TETŐ- ÉS HOMLOKZATOK BURKOLÁSHOZ SPITFIRE P560 SPECIÁLISAN AZ FÉMBURKOLÁSOKHOZ ÉS TETŐKHÖZ Súly (kg) Ütőerő (J) 9 3,2 520 J 520 J 3,7 520 J Patron kaliber 6,3/16 zöld, sárga, kék, piros és fekete 6,3/16 zöld, sárga, kék, piros és fekete 6,3/16 zöld, sárga, kék, piros és fekete Rögzítés típusa SBR 14 szegek és HSBR 14 szegek csöves adagolóban SBR 14 - HSBR 14 szegek (kemény acél) adapter a 3 vastagságú acél szegezéséhez SBR14 és HSBR14 szögek szalagon Teljesítmény beállítása M.A.C. rendszer M.A.C. rendszer Nem Anyagok acél Az alapanyag vastagsága 3 -től acél Az alapanyag vastagsága 3 -től ocel Alapanyag: acél 6-es vastagságtól & 38-39

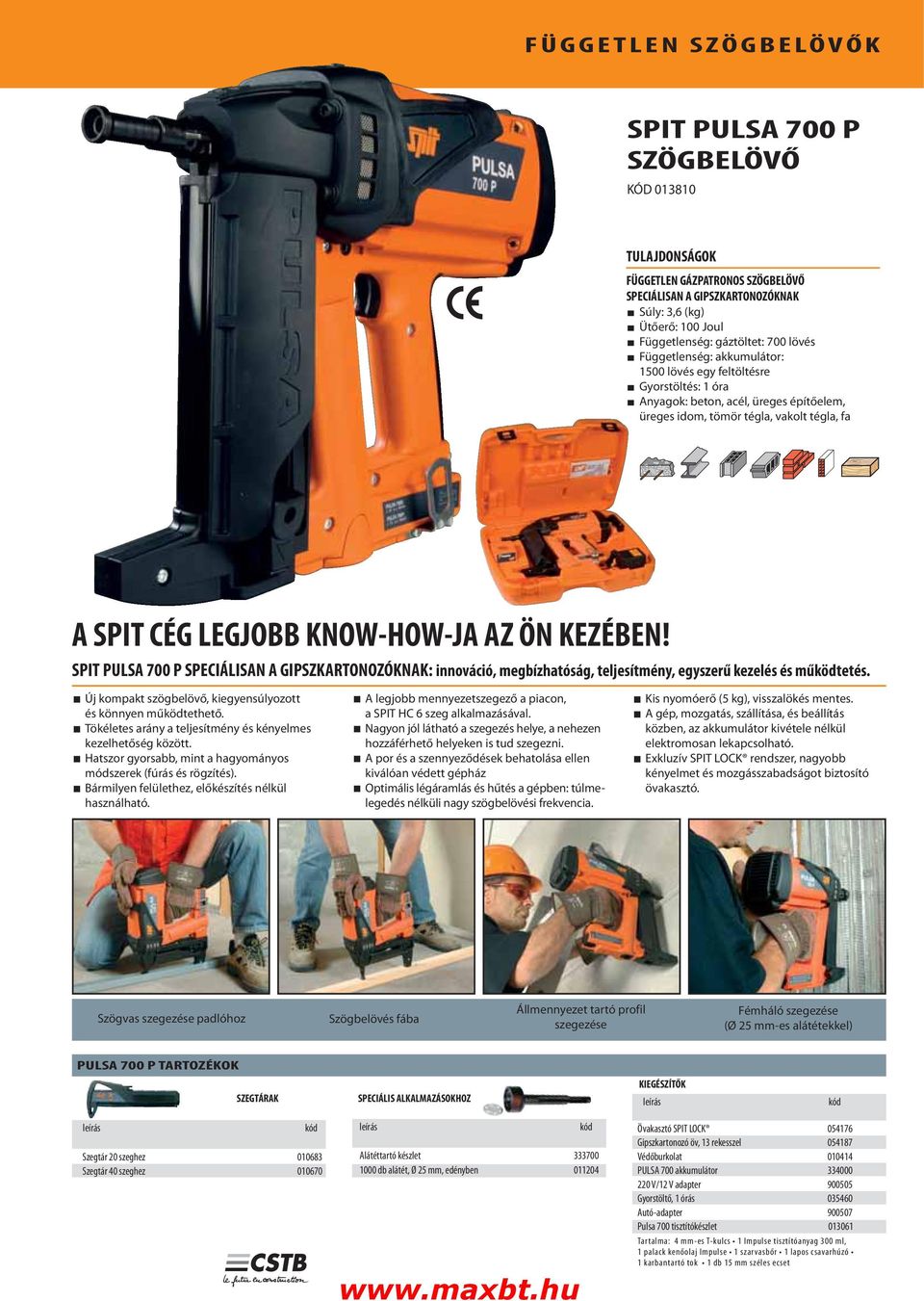

6 FÜGGETLEN SZÖGBELÖVŐK SPIT PULSA 700 P SZÖGBELÖVŐ KÓD FÜGGETLEN GÁZPATRONOS SZÖGBELÖVŐ SPECIÁLISAN A GIPSZKARTONOZÓKNAK Súly: 3,6 (kg) Ütőerő: 100 Joul Függetlenség: gáztöltet: 700 lövés Függetlenség: akkumulátor: 1500 lövés egy feltöltésre Gyorstöltés: 1 óra Anyagok: beton, acél, üreges építőelem, üreges idom, tömör tégla, vakolt tégla, fa A SPIT CÉG LEGJOBB KNOW-HOW-JA AZ ÖN KEZÉBEN! SPIT PULSA 700 P SPECIÁLISAN A GIPSZKARTONOZÓKNAK: innováció, megbízhatóság, teljesítmény, egyszerű kezelés és működtetés. Új kompakt szögbelövő, kiegyensúlyozott és könnyen működtethető. Tökéletes arány a teljesítmény és kényelmes kezelhetőség között. Hatszor gyorsabb, mint a hagyományos módszerek (fúrás és rögzítés). Bármilyen felülethez, előkészítés nélkül használható. A legjobb mennyezetszegező a piacon, a SPIT HC 6 szeg alkalmazásával. Nagyon jól látható a szegezés helye, a nehezen hozzáférhető helyeken is tud szegezni. A por és a szennyeződések behatolása ellen kiválóan védett gépház Optimális légáramlás és hűtés a gépben: túlmelegedés nélküli nagy szögbelövési frekvencia. Kis nyomóerő (5 kg), visszalökés mentes. A gép, mozgatás, szállítása, és beállítás közben, az akkumulátor kivétele nélkül elektromosan lekapcsolható. Exkluzív SPIT LOCK rendszer, nagyobb kényelmet és mozgásszabadságot biztosító övakasztó. Szögvas szegezése padlóhoz Szögbelövés fába Állmennyezet tartó profil szegezése Fémháló szegezése (Ø 25 -es alátétekkel) PULSA 700 P TARTOZÉKOK SZEGTÁRAK SPECIÁLIS ALKALMAZÁSOKHOZ KIEGÉSZÍTŐK Szegtár 20 szeghez Szegtár 40 szeghez Alátéttartó készlet db alátét, Ø 25, edényben Övakasztó SPIT LOCK Gipszkartonozó öv, 13 rekesszel Védőburkolat PULSA 700 akkumulátor V/12 V adapter Gyorstöltő, 1 órás Autó-adapter Pulsa 700 tisztítókészlet Tartalma: 4 -es T-kulcs 1 Impulse tisztítóanyag 300 ml, 1 palack kenőolaj Impulse 1 szarvasbőr 1 lapos csavarhúzó 1 karbantartó tok 1 db 15 széles ecset

7 SPECIÁLISAN A GIPSZKARTONOZÓKNAK Maximálisan könnyített szögvezető orr: optimális hozzáférhetőséget biztosít Gumi védőelemek a gépházon Új generációs hátsó szűrő Oldalsó szellőzőnyílások: tökéletes hűtés SZÖGBELÖVÉS KÜLÖNBÖZŐ ANYAGOKBA Közvetlen hozzáférés a szegsüllyesztés beállításához SPIT LOCK övre akasztó rendszer Új mellső burkolat, és szegtár védelem: maximális védelem, karbantartási igény csökkentése Új akkumulátor érintkezők: 25 %-kal több munka egy feltöltéssel PULSA 700 P SZEGFÜZÉREK BÁRMILYEN ANYAGHOZ Acél és kemény beton kivételével NAGY TELJESÍTMÉNY MINDEN ANYAGNÁL SPECIÁLISAN KEMÉNY BETONHOZ ÉS ACÉLHOZ SPECIÁLISAN FÁHOZ C6 szegek + gáz HC6 szegek + gáz Szegek Crocowood CW6 + gáz szegek hossza 1500 db 500 db 20 C C C C C Rendkívül kemény szegek Köszörült csúcs, nagyobb behatoló képesség szegek hossza 1500 db 500 db 15 HC HC HC HC HC Függesztő felszegezése a fedélszékhez A szegek kialakítása olyan, hogy optimálisan rögzülnek a fában A mart fejek tökéletesen felfekszenek a rögzítendő alkatrészen Kiszedhető: PZ2 bit segítségével 500 db CW SPIT PULSA 700 P Pulsa 700P* Pack Pulsa 700P + 40 szeges szegtár + 2 akkumulátor Pack Pulsa 700P+500 C6-20* Pack Pulsa 700P+3000 C6-20* PASLODE IM 200/50 S16FP TŰZŐGÉP KÓD ADAPTER KÉSZLET mélységállítással KÓD A részleteket lásd a szerszámnál és a fogyóanyagoknál a 62. oldalon Pack Pulsa 700P+5000 C6-20* Pack Pulsa 700P C6-20* Pack Pulsa 700P C6-40* Pack Pulsa 700P HC6-15* PULSA 700 készlet 40 szegre * Akkumulátorral, töltővel, és 20 szeges szegtárral együtt szállítjuk. FÜGGETLEN GÁZPATRONOS TŰZŐGÉP SPECIÁLISAN A FÜSTELVEZETŐ ÉS SZELLŐZTETŐ CSÖVEK SZERELÉSÉHEZ Rögzítés: 150 db-os horganyzott kapocstár, S16 kapcsokhoz 25-től 63 -ig, korona 12,7, hengerlés 1,4 x 1,6 Anyagok: tűzálló lapok FP változat: füstelvezető és szellőztető csövek szereléséhez (tűzálló BD 25 lapok szerelése, egyenes kapocs használatával, 45-től 51 -ig). Gipszkarton lemezekhez (dupla felületi réteggel) nem ajánljuk a használatát. A termékeink használata során szigorúan tartsa be a használati utasításokban és a műszaki kézikönyvekben található üzemeltetési és munkavédelmi utasításokat, és csak a specifikációknak megfelelő eszközöket használja. Szükség esetén forduljon hozzánk tanácsért. & 40-41

8 FÜGGETLEN SZÖGBELÖVŐK SPIT PULSA 700 E SZÖGBELÖVŐ KÓD FÜGGETLEN GÁZPATRONOS SZÖGBELÖVŐ SPECIÁLISAN A VILLANYSZERELŐKNEK Súly: 3,6 kg Ütőerő : 82 Joul Terjedelem: szegek 15 -től 40 -ig Függetlenség: gáztöltet: 870 lövés Függetlenség: akkumulátor: 1500 lövés Gyorstöltés: 1 óra Anyagok: beton, acél, üreges építőelem, üreges idom, tömör tégla, üreges tégla, fa Avis technique CSTB n 3/ A SPIT CÉG LEGJOBB KNOW-HOW-JA AZ ÖN KEZÉBEN! SPIT PULSA 700 E SPECIÁLISAN A VILLANYSZERELŐKNEK: innováció, megbízhatóság, teljesítmény, egyszerű működtetés. Új kompakt szögbelövő, kiegyensúlyozott és könnyen működtethető. Tökéletes arány a teljesítmény és a kényelmes kezelhetőség között. Hatszor gyorsabb, mint a hagyományos módszerek (fúrás és rögzítés). Bármilyen anyaghoz, előzetes beállítás nélkül használható. A legjobb mennyezetszegező a piacon, a SPIT HC 6 szeg alkalmazásával. Nagyon jól látható a szegezés helye, a nehezen hozzáférhető helyeken is tud szegezni. A por és a szennyeződések behatolása ellen kiválóan védett gépház Optimális légáramlás és hűtés a gépben: túlmelegedés nélküli nagy szögbelövési frekvencia. Kis nyomóerő (5 kg), visszalökés mentes. A gép, mozgatás és beállítás közben, az akkumulátor kivétele nélkül elektromosan lekapcsolható. Exkluzív SPIT LOCK rendszer, nagyobb kényelmet és mozgásszabadságot biztosító övakasztó. Kábeltartók felszegezése a mennyezetre, Spit Pulsa Lift hosszabbító használatával (lásd a 44. oldalon) Spit CT-CLIP csőtartó és csőbilincs szegezése a falra Spit P-CLIP műanyag csőbilincs szegezése a padlóhoz

9 SPECIÁLISAN A VILLANYSZERELŐKNEK Maximálisan könnyített szögvezető orr: optimális hozzáférhetőséget biztosít Gumi védőelemek a gépházon Új generációs hátsó szűrő Oldalsó szellőzőnyílások: tökéletes hűtés SZÖGBELÖVÉS KÜLÖNBÖZŐ ANYAGOKBA Közvetlen hozzáférés a szegsüllyesztés mélységének beállításához SPIT LOCK övre akasztó rendszer Új mellső burkolat, és szegtár védelem: maximális védelem, karbantartási igény csökkentése Új akkumulátor érintkezők: 25 %-kal több munka egy feltöltéssel PULSA 700 E TARTOZÉKOK SZEGTÁRAK Szegtár 20 szeghez Szegtár 40 szeghez TARTOZÉKOK SPIT LOCK övakasztó Védőburkolat PULSA 700 akkumulátor V/12 V adapter Gyorstöltő, 1 órás Autó-adapter Pulsa 700 tisztítókészlet Tartalma: 4 -es T-kulcs 1 Impulse tisztítóanyag, 300 ml 1 palack kenőolaj Impulse 1 szarvasbőr 1lapos csavarhúzó 1 karbantartó tok 1 db 15 széles ecset SPIT PULSA 700 E Pulsa 700E* Pack Pulsa 700E C6 20* Pack Pulsa 700E C6-20* Pack Pulsa 700E C6-20* Pack Pulsa 700E C6-20* Pack Pulsa 700E HC6-17* PULSA 700 készlet 40 szegre * Akkumulátorral, töltővel, és 20 szeges szegtárral együtt szállítjuk. PULSA 700 E SZEGFÜZÉREK BÁRMILYEN ANYAGHOZ Acél és kemény beton kivételével C6 szegek + gáz szegek hossza 1500 db 500 db 20 C C C C C NAGY TELJESÍTMÉNY MINDEN ANYAGNÁL SPECIÁLISAN KEMÉNY BETONHOZ ÉS ACÉLHOZ Rendkívül kemény szegek Köszörült csúcs, nagyobb a behatoló képessége HC6 szegek + gáz szegek hossza 1500 db 500 db 15 HC HC HC HC HC Menetes szeg THC6+gáz Menetes szeg M6-os menettel betonba (THC6-26) és kemény betonba (THC6-21) szegek hossza 21 THC6 M6-6/ THC6 M6-6/ CG6 szegek kázpatronnal a műanyagcsatornák rögzítéséhez: részletek a 45-ös oldalon. A termékeink használata során szigorúan tartsa be a használati utasításokban és a műszaki kézikönyvekben található üzemeltetési és munkavédelmi utasításokat, és csak a specifikációknak megfelelő eszközöket használja. Szükség esetén forduljon hozzánk tanácsért. & 42-43

10 ALKALMAZÁS MENNYEZETSZEGEZÉSHEZ SPIT PULSA LIFT HOSSZABBÍTÓ KÓD ELŐNYÖK Egyszerű géprögzítési rendszer: gyors gépbefogás a hosszabbítóba Az indítókábel feszítés beállítható: könnyen indítható a szegezés Könnyű és kényelmes. Mennyezetszegezés a padlón állva, teljesen biztonságosan és fáradtság nélkül. Egyszerű és ergonómikus kezelés: A Pulse szögbelövő gyorsan és egyszerűen befogható. A szegezés indításához csak meg kell húzni az indítókábelt, bárhol fogja is a hosszabbítót, az indítókábelt mindig eléri. Univerzális: Akár 4 m magasan is lehet szegezni, és nem kell létára állni. Az indítókábel feszességét egy kis gombbal be lehet szabályozni. Robusztus: Törhetetlen anyag. A kitámasztási pontok munka közben, és munka után is segítik a szerszám megtámasztását. Praktikus: könnyen és egyszerűen hordozható, jól megfogható, és kézre áll. Lapos talp: biztosan áll a padlóra való lehelyezés után SPIT Clipelec kábelrögzítő szegezése HC6 szegek + gáz: a legjobb mennyezetszegező a piacon (lásd a 43. oldalon). LÁMPÁK FELFÜGGESZTÉSE fém SPIT TRH CLIP Univerzális rögzítőelem, amelyre láncot, kötelet, és menetes rudat is fel lehet szerelni Alkalmazható Spit Atlas fém beütő rögzítővel, vagy Ø 5,5 illetve 6,5 betoncsavarral (lásd a 126. oldalon) csomagolás SPIT TRH-CLIP M6 M SPIT TRH-CLIP M8 M LÁTHATÓ KÁBELEK (b) (a) A kábeltartó lehet egyoldalas, vagy kétoldalas Az egy helyen rögzített kábeltartó lehetővé teszi a kábelek utólagos beillesztését is. Létezik tűzálló változata is: tűzállóság az UI 94 Vo szabvány szerint, 960 C-on végzett teszt. SPIT CLIPELEC szalagos kábelrögzítő Kompatibilis bármilyen kábelkötő szalaggal, 9 -es szélességig. Az UV-sugárzásnak ellenáll. csomagolás SPIT CLIPELEC csomagolás Egyoldalas SPIT kábeltartó (a) Kétoldalas SPIT kábeltartó (b) Egyoldalas SPIT kábeltartó tűzálló változat (a) Kétoldalas SPIT kábeltartó tűzálló változat (b) Mágneses SPIT szögmegvezető A PULSA 700E szögbelövő végére szerelve, a fém tartókat könnyedén a mennyezethez lehet szögezni. Mágneses szögmegvezető A SPIT műanyagok halogéneket nem tartalmaznak. Avis technique CSTB n 3/06-460

11 A PULSA 700E SZÖGBELÖVŐ ALKALMAZÁSAI MEREV MŰANYAGCSÖVEK RÖGZÍTÉSE SZÖGBELÖVÉS KÜLÖNBÖZŐ ANYAGOKBA SPIT E-CLIP 2 központosító pofa a cső tökéletes megfogásához. A csőtartó mérete a cső külső átmérőjére vonatkozik. csomagolás SPIT E-CLIP Ø SPIT E-CLIP Ø SPIT E-CLIP Ø SPIT E-CLIP Ø SPIT E-CLIP Ø SPIT E-CLIP Ø SPIT E-CAV Bepattintással zárható, 2 részből álló csőtartó, a tökéletes megfogáshoz. A csőtartó mérete a cső külső átmérőjére vonatkozik. csomagolás SPIT E-CAV Ø SPIT E-CAV Ø 16 až SPIT E-CAV Ø 20 až Szalagos SPIT CT-CLIP A cső gyorsan és egyszerűen rögzíthető. A csőtartóval különböző átmérőjű csöveket lehet megfogni. csomagolás SPIT CT-CLIP Ø szürke GÉGECSÖVEK RÖGZÍTÉSE PADLÓHOZ SPIT P-CLIP műanyag csőbilincs, egy- vagy kétoldalas kivitel Nyelvkivágás a cső tökéletes megfogásához. Fém SPIT csőrögzítő Erős és tökéletes rögzítés. Perforált SPIT fémszalag A perforált szalag tekercsre van feltekerve. csomagolás csomagolás P-CLIP Ø P-CLIP Ø 16 x P-CLIP Ø P-CLIP Ø 20 x P-CLIP Ø Ø 16 fém csőrögzítő Ø 20 fém csőrögzítő Ø 25 fém csőrögzítő Ø 32 fém csőrögzítő Perforált SPIT szalag 12 x 10 m Perforált SPIT szalag 17 x 10 m ELŐFÚRT KÁBELCSATORNÁK CG6 szegek + gáz Az előszerelt műanyag palást tompít kábelcsatorna szerelése közben, és elrejti a szeg fejét. Optimális a Ø 4,2 -es furattal előfúrt kábelcsatornákhoz. szeg hossza 500 db 15 HCG 6 15 ((acél) CG CG CG CG A szegezést lehetővé tevő LEGRAND szerelő alkatrészek Merev műanyag csövekhez Ipari csőrögzítő Kábelcsatlakozás dobozok Kábelcsatorna Látható kábelelvezetés a mennyezeten Csőrögzítők, Ø és Ø csövekhez, szürke Rögzítő szalagok csövek megfogásához, 16-tól 32 -es átmérőig, szürke, vagy fekete Csőbilincsek, Ø 16, 20, 25, 32 és 40 csövekhez, szürke, vagy fekete Ipari csőrögzítő szalag és csőtartó: Ø és Ø 25 40, fekete Speciális doboz, ERP Plexo doboz Zárható végződés a DLP csatornák rögzítéséhez Colson szalagos kábelrögzítő, fekete, vagy szürke színben Egy- vagy kétoldalas kábeltartó A termékeink használata során szigorúan tartsa be a használati utasításokban és a műszaki kézikönyvekben található üzemeltetési és munkavédelmi utasításokat, és csak a specifikációknak megfelelő eszközöket használja. Szükség esetén forduljon hozzánk tanácsért. & 44-45

12 A SPIT CÉG ÚJDONSÁGAI A munkahelyeken a termelékenység az egyik legfontosabb mutató, és egyre kevesebb idő áll rendelkezésre az egyes műveletek elvégzéséhez. Rendelkezni kell egy megbízható, tökéletes védelmet nyújtó készülékkel, amely a csúcstechnológiát képviseli, miközben a munkát kényelmessé és gyorssá teszi... ezeket az előnyöket, továbbá teljesítményt és időmegtakarítást kínál a SPIT cég által kifejlesztett, és legigényesebb szakemberekben is elismerést kiváltó új gázpatronos szögbelövők, a Pulsa család tagjai vegye kezébe a jövőjét A MINŐSÉGI RÖGZÍTÉS ÉRDEKÉBEN 1 PONTOSAN ÁLLAPÍTSD MEG A FAL ANYAGÁT, HOGY A MEGFELELŐ SZÖGET VÁLASZTHASD KI Lágy betonhoz LÁGY ÉS ÜREGES ANYAGOK: C6 Tömör téglához Vakolt üreges tégla Acél KEMÉNY ANYAGOKHOZ: HC6 Kemény beton Üreges lap Üreges beton blok(tömb) 2 MEGFELELŐEN VÁLASZD KI A SZÖG HOSSZÚSÁGÁT 3 ÓVATOSAN HELYEZZÜK (POZICIONÁLJUK) EL A SZERSZÁMOT H = ajánlott rögzítő mélység EP = rögzítendő alkatrész vastagsága Helyezzük a szögbelövőt az alap anyagra 90-os szögben. Erre a célra a Pulsa ékje is megfelel.tartsd a szögelőt az anyaghoz,teljes mértékben érintkezzen az anyaggal a rögzítés befejezéséig,hogy elkerüljük a,,visszarúgást. Lágy vagy üreges anyagok H: 15-től 20-ig C szög hosszúság(l) EP + H = L Mindig az igy megkapott értéknél rövidebb szöget válaszd ki (L) keményanyag H: 12-től 15-ig HC GYORS KIVÁLASZTÁSA A C6 ÉS HC6 PULSA SZÖGEK GIPSZKARTON HASZNÁLATÁHOZ FARÁCS FÉMHÁLÓ acél keménybeton üreges beton lap lágybeton lágy és üreges anyagok VILLANYSZERELÉSI ALKALMAZÁSOK acél keménybeton üreges beton lap lágybeton lágy és üreges anyagok

13 LÉZERES TÁVOLSÁGMÉRŐ Rendkívül kis méretű 10 cm x 5,8 cm x 3,2 cm SPIT EASY LASER 50 KÓD Zsebkészülék: 10 cm x 5,8 cm x 3,2 cm. Súly: 160 g Mérhető távolság 50 méter Tápellátás 4 db eleel: 1,5 V LR03 (AAA); vagy 4 db akkumulátorral 1,2 V KR03 (AAA) Pontosság: plusz mínusz 1,5 Funkciók: Egyszerű, vagy egymáshoz kapcsolódó mérések Terület- és térfogatszámítás, közvetett táv-magasságmérés (Pitagorasz-tétel segítségével) Mért értékek tárolása a memóriában SZÖGBELÖVÉS KÜLÖNBÖZŐ ANYAGOKBA MINIMÁLIS MÉRETEK, MAXIMÁLIS TELJESÍTMÉNY! SPIT EASY LASER 50: kiváló segítőtársa lesz. Pontos, egyszerű és gyors mérés. Ergonómia: zsebkészülék. Univerzális eszköz a üzeódnak köszönhetően : mérés elölről, mérés hátulról, mérés állványról, mérés sarokból (csúccsal). A készüléktok, és a 4 db AAA elem alaptartozék Nagyon pontos lézertechnológia Csúcs: mérés sarokból Gumi burkolat: komfortos és robusztus Funkciójelek: egyszerű és intuitív használat ¼ menet Mérés elölről Mérés hátulról Mérés egy megadott pontból, állványról Mérés sarokból, csúccsal Területmérés Térfogatmérés Közvetett magasságmérés távolból 46-47

14 PATRONOS SZÖGBELÖVŐK SPITFIRE P370 SZÖGBELÖVŐ KÓD SPIT P KÓD SPIT P370 C PATRONTÁRCSÁK 6,3/10 csomagolás homologation n o csomagolás Súly: 2,7 kg patron nélkül Súly: 2,8 kg patronnal együtt Teljesítmény: 350 J Nyomóerő 17 kg Rögzítés típusa: C9 CR9 CR9P C9 CLIP A betonszegek SA 12-8 menetes szegek CI6 vagy CI9 szegek Zsalukitámasztás + C9-60 távtartó C9-60 SC9 SA9 SBR9 szegek acélba Anyagok: beton és acél barna, nagyon gyenge sárga, közepes zöld, gyenge piros, erős MI GONDOLTUNK A TELJESÍTMÉNYRE, ÉS AZ ÖN KÉNYELMÉRE! A belövés sebessége (köszönhetően az automatikusan visszatérő dugattyúnak): 1 lövés/másodperc (teljesen automatikus készülék). A 10 szeges szegtár 4 helyzetbe állítható be. Gyors átállás az egyedi és a szegtáras sorozatbelövés között. Gyenge készülék-visszalökés, és energiaelnyelés a komfortos használatért. Rendkívül pontos teljesítmény-beállítás. Nagyon egyszerű karbantartás. Zárható tárolóhelyek a szerszámos táskában a fogyóeszközöknek. Szellőzőnyílás: a lőpormaradványok kifújása Teljesítmény-szabályzó gomb: a rögzítés minősége beállítható Soft grip: kényelmes szerszámfogás Lökéscsillapító a maximális komfort érdekében Fém csőbilincsek rögzítése padlóhoz Profil padlóhoz rögzítése Zsalukitámasztó rögzítése

15 PATRONOS SZÖGBELÖVŐK SPIT C60 SZEGTÁR A SPITFIRE P370 SZÖGBELÖVŐHÖZ KÓD SZÖGBELÖVÉS KÜLÖNBÖZŐ ANYAGOKBA AUTOMATIKUS ADAGOLÓ, 10 FÜZÉRES SZEGHEZ (60 -ig) Automatikus dugattyú-visszatérés: rövid készenlétbe helyezési idő, lövésfrekvencia növekedés Szegkijelző a Spit C60 szegtár felső részén A kihúzható szegtár 4 helyzetbe állítható be SPITFIRE P370 SZÉTSZEDÉS, KITISZTÍTÁS, ÖSSZERAKÁS, KEVESEBB. MINT 5 PERC ALATT! 3. Csavarja ki a fegyvercsövet 4. A külső és belső részeket kefével tisztítsa meg 1. Csavarja le a készülék mellső részét 5.Szemrevételezéssel ellenőrizze le az alkatrészek kopását (a rugót 3-5 ezer szögbelövés után ki kell cserélni) 2. Húzza ki a szögbeütő dugattyút az alátéttel és a gumigyűrűvel A termékeink használata során szigorúan tartsa be a használati utasításokban és a műszaki kézikönyvekben található üzemeltetési és munkavédelmi utasításokat, és csak a specifikációknak megfelelő eszközöket használja. Szükség esetén forduljon hozzánk tanácsért. & 48-49

16 TARTOZÉKOK ÉS FOGYÓANYAGOK SPITFIRE P370 SPIT P200 SPIT P60 SPECIÁLIS FELHASZNÁLÁS P370 ÉS P200 BETONBA Zsalukitámasztó rögzítőelem + C9-60 Vízelvezető és vízzáró rögzítő rendszer Ø 34-es műanyag alátéttel TARTOZÉKOK P370 ÉS P200 Bilincs a C.E.I szabvány szerint hosszúság csomagolás C C C C hosszúság csomagolás 30 CR 9-30P CR 9-40P CR 9-50P csomagolás Bilincs Bilincs Bilincs Bilincs Távtartó + C9-60 csomagolás Távtartó + C FOGYÓANYAG BETONBA P370 ÉS P200 Acélháló rögzítő rendszer csomagolás Szeg C9-30 CLIP-A Perforált SPIT fémszalag Perforált szalagtekercs Perforált SPIT szalag 12 x 10 m Perforált SPIT szalag 17 x 10 m Lapos fejű szeg C9 Lapos fejű szeg C9, Ø 14 CR9 alátéttel A munkadarabot szegbelövéskor védő alátét szeg hossza csomagolás 20 C C C C C C C C C C szeg hossza csomagolás 25 CR CR CR CR CR CR CR 9-35 TP R CR 9-40 TP R külső Ø csomagolás 14 Alátét Ø Alátét Ø Alátét Ø SPIT olajspray 30 ml SPIT olajspray SPECIÁLIS FOGYÓANYAG ACÉLHOZ P370 ÉS P200 Lapos fejű szeg SC9 Menetes szeg SA9 hosszúság csomagolás 15 SC SC SC SC SC SC SC SC SC menethosszúság szeg hossza csomagolás Ø 6 x SA 9-66/ SA 9-610/ SA 9-615/ Ø 7 x SA 9-76/ SA 9-710/ SA 9-715/ az Ø 8-t lásd az 51. oldalon Speciális burkoló szeg P370, P200 csomagolás SBR 9-R

17 A PATRONOS SZÖGBELÖVŐKHÖZ SPITFIRE P370 C60 SZEGFÜZÉR BETONBA P370 C60 Speciális betonszegek, füzérben (1 gumigyűrűvel a csomagolásban) hosszúság csomagolás 20 C 9-20 füzérben C 9-25 füzérben C 9-30 füzérben C 9-35 füzérben C 9-40 füzérben C 9-50 füzérben C 9-60 füzérben SPIT P200 SPECIÁLIS ADAPTEREK SZIGETELÉS SZERELÉSÉHEZ P200 Szigetelőanyag szeg CI 9 csomagolás Fej Ø 90 fekete, UV-sugárzásnak ellenáll Szeg CI (a félkemény szigetelő Szeg CI táblák rögzítéséhez) Szeg CI Szigetelőanyag szeg CI 6 Fej Ø 60 (a kemény szigetelő táblák rögzítéséhez) csomagolás Szeg CI Szeg CI Szeg CI Szeg CI Szeg CI Szeg CI Szeg CI SZÖGBELÖVÉS KÜLÖNBÖZŐ ANYAGOKBA SZEGFÜZÉR ACÉLHOZ P370 C60 SZIGETELŐTÁBLÁKHOZ P370 hosszúság csomagolás 15 SC 9-15 füzérben SC 9-20 füzérben SC 9-25 füzérben SC 9-30 füzérben SC 9-35 füzérben SC 9-40 füzérben SC 9-50 füzérben SC 9-60 füzérben RÁCS ADAPTEREK P370 Speciális szegek acélhoz, füzérben (1 gumigyűrűvel a csomagolásban) Adapter készlet CI Adapter készlet CI Szigetelőanyag szeg CI 9 Fej Ø 90 fekete, UV-sugárzásnak ellenáll (a félkemény szigetelő táblák rögzítéséhez) Lásd a SPECIÁLIS ADAPTEREK SZIGETELÉS SZERELÉSÉHEZ P200 itt a lapon. Szigetelőanyag szeg CI 6 Fej Ø 60 (a kemény szigetelő táblák rögzítéséhez) Lásd a SPECIÁLIS ADAPTEREK SZIGETELÉS SZERELÉSÉHEZ P200 itt a lapon. Adapter készlet SA 12 8 SPIT P200 PATRONOK patrontárcsák csomagolás 6,3/10 barna, nagyon gyenge sárga, közepes piros, erős SPECIÁLIS ADAPTEREK RÁCSOK SZERELÉSÉHEZ P200 Rostély-adapter Menetes szeg Ø 8 x 125 Ø 12-es szegmegvezetővel FESZÍTŐ ALÁTÉT TORX 40 (szerelőszerszámok: csavarozók, lásd a oldalon) alátét csomagolás 25 RE RE RE SPIT P250 TARTOZÉKOK P200 U-alakú konzol 1000 db-os csomagolás U-alakú konzol SPIT P250 PATRONOK patrontárcsák csomagolás 6,3/16 sárga, közepes kék, erős piros, nagyon erős fekete, extra erős Speciális szegvezető támasztékokhoz Szegvezető SA Dugattyú SA Szeg SA /25 / 100 db-os csomagolás Szeg SA /30 / 100 db-os csomagolás Adapter készlet SA Menetes szeg Ø 8 x 125, Ø 12-es szegmegvezetővel Lásd a P250 fogyóanyagokat és tartozékokat itt a lapon. TARTOZÉKOK ÉS FOGYÓANYAGOK P250 Menetes szeg Ø 8 x 125 Ø 12-es szegmegvezető csomagolás Feszítő alátét TORX 40 (TORX bittel együtt) Feszítő alátét TORX 40 (szerelőszerszámok: csavarozók, lásd a oldalon) Lásd a P250 fogyóanyagokat és tartozékokat itt a lapon. SA / SA / Központosító adapter Ø 25 rácsba Ø 30 (a készülék szerszámos dobozában) RE RE RE (szerelőszerszámok: csavarozók, lásd a oldalon) A termékeink használata során szigorúan tartsa be a használati utasításokban és a műszaki kézikönyvekben található üzemeltetési és munkavédelmi utasításokat, és csak a specifikációknak megfelelő eszközöket használja. Szükség esetén forduljon hozzánk tanácsért. & 50-51

18 PATRONOS SZÖGBELÖVŐK PATRONOS SZÖGBELÖVŐ SPIT P525L KÓD PATRONOS SZÖGBELÖVŐ SPIT P230 KÓD Avis technique P525L SBR 14 CSTB N 5/ homologation n o Avis technique P230 SBR 14 CSTB N 5/ homologation n o PATRONOS SZÖGBELÖVŐ, ÁLLVA VÉGZETT ALSÓ SZÖGEZÉSHEZ Súly: 9 kg Teljesítmény: 520 J Patron kaliber: 6,3/16 zöld, sárga, kék, piros, fekete Rögzítés típusa: SBR14 és HSBR14 szegek csőadagolóban Szegtár 30 szeghez Anyag: az alapacél vastagsága 3 -től ACÉL TETŐ ÉS OLDALFAL PROFILLEMEZ SZERELŐ PATRONOS SZÖGBELÖVŐ Súly: 3,2 kg Teljesítmény: 520 J Patron kaliber: 6,3/16 zöld, sárga, kék, piros, fekete Rögzítés típusa: SBR 14 - HSBR 14 szegek (kemény acél), feltét 3 -es acélhoz Anyag: az alapacél vastagsága 3 -től ELŐNYÖK Teljesen automatikus készülék Gyors: rendkívül gyors töltés, biztonságosan és könnyen belő akár 1000 szeget is óránként (állva végzett munka) M.A.C rendszerrel van felszerelve (dugattyúszabályozó rendszer): Az SBR 14 szegek besüllyesztésének mélysége tökéletesen beállítható (műszaki jóváhagyás 3 és 6 közötti vastagságú alapanyagokhoz) Maximálisan biztonságos munkahely. A szög nem üti át a trapézlemezt, amennyiben a szegezés a tartógerendán kívülre kerülne. Alkalmazás burkolómunkáknál: a HSBR 14 szegekkel nagyon kemény acél alapanyagokhoz is hozzá lehet erősíteni az acéllemezeket, vagy lapokat. Amennyiben a burkolóanyagot 3 -nél vékonyabb acél alapanyagra erősíti fel, akkor használja a zöld színű talplemezt, amely a zöld patronokhoz tartozik! ELŐNYÖK M.A.C rendszerrel van felszerelve (dugattyúszabályozó rendszer): Az SBR 14 szegek besüllyesztésének mélysége tökéletesen beállítható (műszaki jóváhagyás 3 és 6 közötti vastagságú alapanyagokhoz) Maximálisan biztonságos munkahely. A szög nem üti át a trapézlemezt, amennyiben a szegezés a tartógerendán kívülre kerülne. Az SBR 14-es szögek rendelkeznek műszaki jóváhagyással a kis falvastagságú (3-6 ) alapacélokhoz. Alkalmazás burkolómunkáknál: a HSBR 14 szegekkel nagyon kemény acél alapanyagokhoz is hozzá lehet erősíteni az acéllemezeket, vagy lapokat. Amennyiben a burkolóanyagot vékonyabb acél alapanyagra erősíti fel, akkor használja a zöld színű feltétet, amely a zöld patronokhoz tartozik! PATRONOK A SPIT P230 ÉS A P252L GÉPEKHEZ Patrontárcsák csomagolás 6,3/16 zöld, gyenge sárga, közepes kék, erős P525L TARTOZÉKOK ÉS FOGYÓANYAGOK SBR 14 szegek csöves adagolóban (10 szeg) csomagolás SBR 14 szeg csöves adagolóban HSBR 14 szeg csöves adagolóban, 10 szeg, kemény acélhoz Talplemez 3 -nél vékonyabb acélhoz Talplemez 3 -nél vékonyabb acélhoz darab piros, nagyon erős fekete, extra erős A tető és oldalfal burkolási felhasználásokat lásd a 26. oldalon P230 TARTOZÉKOK ÉS FOGYÓANYAGOK SBR 14 szeg HSBR 14 szeg csomagolás SBR HSBR N/ 2 csöves adagolóban, kemény acélhoz SBR 14 sapkák Feltét a 3 -nél vékonyabb acél szegezéséhez Feltét a 3 -nél vékonyabb acél szegezéséhez darab

19 PATRONOS SZÖGBELÖK LÖPATRONOS SZÖGBELÖVŐ SPITFIRE P560 Kód SZÖGBELÖVÉS KÜLÖNBÖZŐ ANYAGOKBA homologation n o P560 TARTOZÉKOK ACÉL TETŐ ÉS OLDALFAL PROFILLEMEZ SZERELŐ PATRONOS SZÖGBELÖVŐ Súly: 3,7 kg Teljesítmény: 520 J Lőpatron kaliber: 6.3/16 zőld, sárga, kék, piros, fekete Szög típusok: SBR14 és HSBR14 (kemény acélba) szögek szalagon Alapanyag: 6-es vastagságú acélba SBR14 szögek szalagon (10 db) HSBR14 szögek szalagon (10db) csomagolás ELŐNYÖK Fél-automata szerszám: Tárazható 10db szög szalagon Automata lőpatron adagolás (10db). Nagyon könnyű és gyors karbantartás. STAB renszer: a stabilizátor segitségével könnyű behelyezni a lemez hullámokba SBR14 szögek szalagon HSBR14 szögek szalagon LŐPATRONOK SPITFIRE P560 Patrontárcsák csomagolás 6,3/16 zöld, gyenge sárga, közepes kék, erős piros, nagyon erős fekete, extra erős A termékeink használata során szigorúan tartsa be a használati utasításokban és a műszaki kézikönyvekben található üzemeltetési és munkavédelmi utasításokat, és csak a specifikációknak megfelelő eszközöket használja. Szükség esetén forduljon hozzánk tanácsért. & 52-53

20 PATRONOS SZÖGBELÖK PATRONOS SZÖGBELÖVŐ SPIT P45 KÓD KÉZI SZÖGBEÜTŐ SPIT MC2/MC3 KÓD MC KÓD MC homologation n o PATRONOS SZÖGBELÖVŐ VÍZZÁRÓ LEMEZEK RÖGZÍTÉSÉHEZ ALAGUTAKBAN Súly: 2 kg Teljesítmény: 270 J Patron kaliber: 6,3/10 barna, zöld, sárga, piros Rögzítés típusa: CR9T szegek, Ø 21,75 -es alátét Anyagok: beton és fal ELŐNYÖK A készülék intenzív, nagysorozatú szögbelövésre lett tervezve. Könnyű és jól kézre áll. Kicsi nyomóerő (7 kg) Elsősorban vízszigetelő rugalmas membránok, vízzáró membránok és lemezek, és méhsejt rácsok felerősítéséhez. P 45 PATRONOK patrontárcsák csomagolás 6,3/10 barna, nagyon gyenge zöld, gyenge sárga, közepes SPIT MC TARTOZÉKOK hossz csomagolás 15 MC MC MC MC3 Ø 3,35 -es szeg, Ø 9,5 -es alátéttel ELŐNYÖK A kis átmérőjű beütő csapnak köszönhetően nehezen hozzáférhető helyeken is használható. Megbízható, és állandó rögzítési erőt biztosít. A beütő kialakítása jó fogást és kézvédelmet biztosít. A kúpos csapvég jól megfogja a szeget, nehéz körülmények között is. Sarokkonzolok, fém szalagok, vékony lemezek, keskeny profilok... beton vagy fa felületekre (SPIT MC2 szegekhez) Peremek, gipszkitöltők, csőbilincsek, kampók, lemezek, profilok... beton vagy fa felületekre (SPIT MC3 szegekhez). MC2 Ø 2,5 -es szeg, Ø 9,5 -es alátéttel hossz csomagolás 18 MC MC MC piros, erős SZEGEK FALBA CP SZEGEK P45 TARTOZÉKOK ÉS FOGYÓANYA- GOK csomagolás CR 9T szeg, Ø 21,75 -es alátéttel CR 9 30T R.21, CR 9 35T R.21, CR 9 40T R.21, PVC alátét, Ø 80 PVC alátét, Ø 80, 10 vastag kg CP SPIT SZEGEK SPIT CP szegek 2 kg-os vödör csomagolás Ø 3,3 CP CP CP CP CP CP CP Ø 2,5 CP CP CP CP CP

21 A SPIT CÉG ÚJDONSÁGAI SZÖGBELÖVÉS FÁBA IM350/90CT Legnagyobb megbízható és teljesítmény IM65A F16 Rekordtartó a pontosságban és a függetlenségben 54-55

22 SZÖGBELÖVÉS FÁBA PASLODE FÜGGETLEN SZÖGBELÖVŐK ÉS TŰZŐGÉPEK oldal PASLODE GÁZPATRONOS SZÖGBELÖVŐK IM50 F18 IM65 F16 IM65A F16 IM200/32 JDB Szakmák Asztalosok, belsőépítészek Asztalosok Asztalosok Tetőfedők Súly akkumulátorral együtt (kg) 2,3 2,3 2,3 3 Energia Függetlenség: gáztöltet 1000 belövéshez Akkumulátor: 4000 lövés Függetlenség: gáztöltet 1000 belövéshez Akkumulátor: 4000 lövés Függetlenség: gáztöltet 1000 belövéshez Akkumulátor: 4000 lövés Függetlenség: gáztöltet 1000 belövéshez Akkumulátor: 4000 lövés Rögzítés típusa Tárkapacitás 1000 db egyenes füzéres F18-as szeg, 16-tól 50 -ig, horganyzott vagy rozsdamentes acél Tárkapacitás 100 db egyenes füzéres F16-as szeg, 22-tól 64 -ig, horganyzott Tárkapacitás 100 db ferde füzéres F16-as szeg, 32-tól 63 -ig, horganyzott vagy rozsdamentes acél Tárkapacitás 31 db gyűrűsszeg Ø 2,8, 25-től 32 -ig, rozsdamentes, vagy tűzihorganyzott oldal 62. oldal GÁZPATRONOS SZÖGBELÖVŐK Szakmák IM 350/90 CT Ácsok és tetőfedők PASLODE FÜGGETLEN TŰZŐGÉPEK Szakmák IM 200/50 S16 Asztalosok, belsőépítészek IM200/50 S16 FP* Gipszkarton szerelők Égéstermék elvezető csövek és légtechnikai szerelések Súly akkumulátorral együtt (kg) 3,4 Súly akkumulátorral együtt (kg) 2,5 2,5 Energia Függetlenség: gáztöltet 1000 belövéshez Akkumulátor: 4000 lövés Energia Függetlenség: gáztöltet 1000 belövéshez Akkumulátor: 4000 lövés Függetlenség: gáztöltet 1000 belövéshez Akkumulátor: 4000 lövés Rögzítés típusa Tárkapacitás 43 db D-fejű szeg, 50-től 90 -ig, Ø 2,8 és 3,1, ferde papír füzérben, sima, vagy gyűrűsszeg, standard, horganyzott, vagy rozsdamentes acél Rögzítés típusa Tárkapacitás 150 kapocs, S16, 19-től 51 -ig, horganyzott egyenes, vagy csúcsos végű Tárkapacitás 150 kapocs, S16, 25-től 63 -ig, horganyzott PASLODE robbanógázas szögbelövők teljesítmény beállítása *IM 200/50 S16 FP: tűzálló deszkaanyag KÉZI ÉS PNEUMATIKUS TŰZŐGÉPEK oldal Súly (kg) Kapocs típusa Hosszúság () PASLODE CS 5000 TŰZŐKALAPÁCS HT550C 0,9 0,96 2,2 2,2 50-es kapocs, egyenes, horganyzott vagy rozsdamentes 50-es kapocs, egyenes, horganyzott vagy rozsdamentes PASLODE S150 W16R S200 W16 W16-os kapocs, standard egyenes PASLODE S200 S16 S16 kapocs S150 W16R S200 W

23 GÁZPATRONOS SZÖGBELÖVŐK PASLODE IM 350/90CT SZÖGBELÖVŐ KÓD ROBBANÓGÁZAS SZÖGBELÖVŐK A FÁBA Teljesítmény: 82 J Szegek: D-fejű szegek, 50-től 90 -ig, (a 90 -es sima csak puha fába) Akkumulátor (1 db): NiCd 1,2 Ah 6V DC Akkumulátor kapacitás: 4000 lövés Gáztöltet kapacitása: 1100 lövés Súly: 3,4 kg akkumulátorral együtt Tárkapacitás: 43 db szeg Lövési frekvencia: 2 3 lövés/másodperc 1000 lövés/óra 4000 lövés/óra Ajánljuk, hogy ezer szög belövése után hajtsa végre az egyszerű és gyors karbantartást. Teljesítőképesség, amely már bizonyított. 3 funkció a készülék könnyebb és hatékonyabb használatához: új szegmélység beállítása, új, kettős használatú kampó (öv vagy léc), akkumulátor védelem, nem üzemi helyzetben (az övre akasztva meggátolja az akkumulátor kiesését). Az akasztókampót könnyedén el lehet fordítani, így 3 funkciót lát el: 3 helyzet, 3 funkció Övre akasztás Lécre akasztás Akkumulátor védő IM350 CSÚCSOK A szegmélység beállításához nem kell szerszám Parketta szegezés Burkolóléc szegezés TARTOZÉKOK Ovális akkumulátor IM 250 II A F 18 és IM Adapter 220 V/12 V Akkumulátortöltő Autó adapter (b) Impuls kenőolaj (a) Impuls, 300 ml, tisztítóanyag IM 350 csúcs az acélburkolatok és cserepek szegezéséhez novemberig gyártott IM 350 készülékhez IM 350 csúcs fapadlók szegezéséhez novemberig gyártott IM 350 készülékhez IM 350 csúcs az acélburkolatok és cserepek szegezéséhez. Új IM 350 Plus készülék IM 350 Plus fapadlók szegezéséhez. Új IM 350 Plus készülék Csúcstoldalék cserepekhez Paslode (c) karbantartó és tisztító készlet IM 350+ három funkciós kapocs IM 350+ készlet, a beállítások megváltoztatásához. Új CT csúcs (a) (b) A karbantartó szerszámos doboz tartalmaz minden szükségeset a szögbelövő karbantartásához (a karbantartó tok kivételével, amely típus-specifikus). (c)

24 GÁZPATRONOS SZÖGBELÖVŐK EUROKÓD 5: A SPIT SZÖGBELÖVŐ ÖNNEK KÉSZÜLT Az EUROKÓD 5 egy új európai szabvány a faszerkezetek tervezéséhez és kivitelezéséhez. Tartalmazza a faszerkezetek tervezésének előírásait, valamint a kivitelezés részleteit. Az Európai Unió tagjai úgy döntöttek, hogy a szabványt 2009-től alkalmazni kell. A piacon vezető SPIT azonban már most kínál olyan szegcsaládokat, amelyek teljesítik az EUROKÓD 5 előírásait (IM 350-es csomagok, és szegek a pneumatikus szögbelövőkbe. Az EUROKÓD 5 három különböző felhasználási területet különböztet meg: 1. osztály beltér 2. osztály védett kültér 3. osztály védtelen kültér A szegek korrózió elleni védelmének fokozata 2 kritériumtól függ: a felhasználási területtől a szegek használati helyének légköri viszonyaitól. Felhasználási területek az EUROKÓD 5 szabvány szerint * Beltér Védett kültér Védtelen kültér SZÖGBELÖVÉS FÁBA Forrás: EUROKÓD 5, 4.1. táblázat A 4 -es, vagy ennél kisebb Ø szegek Védelmi kritériumok az EUROKÓD 5 szerint. Nincs 1) horganyzott szegek 12 μm horgany + króm 2) horganyzott szegek 39 μm horgany 1) pozinkované hřebíky 25 μm zinek + chroman 2) pozinkované žárem 49 μm zinek A szomszédos táblázat tartalmazza azokat az EUREOKÓD 5 minimális felületvédelmi előírásokat, amelyek a 3. osztály 4 különböző befejező munkálataihoz kötelezők, és amelyek az IM 350-nél már rendelkezésre állnak. PASLODE szegcsalád Felületvédelem nélkül GALV-PLUS μm horgany/alumínium HDG TŰZIHORGANYZOTT védelem μm horgany INOX (rozsdamentes) megfelel az AISI 304 és 316 követelményeinek * Különleges használati feltételek esetén, amikor a korrózió veszélye fennáll, akkor merítéssel horganyzott, vagy rozsdamentes szegeket kell használni. Például: egy olyan beltér, amelyhez egyébként elegendő lenne a standard szeg, nagyon erősen korrodáló levegő esetén jobb felületvédelmű szeg használatát teszi szükségessé. IM 350/90CT FOGYÓANYAGOK PACK IM 350 D-fejű szegeket és speciális IM 350 gáztöltetet tartalmaz. Mégy egyszerűbb: a csomag súlya optimalizált, a használat és a szállítás megkönnyítése érdekében. Nagyobb hatékonyság: a töltet segítségével 1100 belövést végezhet el. 4 különböző felületvédelmet kínálunk: FELÜLETVÉDELEM NÉLKÜL Sima szegek + IM 350 gáz sima szeg csomagolás Pack 3300, 2,8x51 sima szeg Pack 3300, 2,8x63 sima szeg Pack 2200, 2,8x70 sima szeg Pack 2200, 2,8x75 sima szeg Pack 2200, 2,8x80 sima szeg Pack 2200, 3,1x70 sima szeg Pack 2200, 3,1x90 sima szeg Gyűrűs szegek + IM 350 gáz gyűrűs szeg csomagolás Pack 3300, 2,8x51 gyűrűs szeg Pack 3300, 2,8x63 gyűrűs szeg Pack 3300, 2,8x70 gyűrűs szeg Pack 3300, 2,8x75 gyűrűs szeg Pack 2200, 2,8x80 gyűrűs szeg Pack 2200, 3,8x75 gyűrűs szeg A gyűrűs szegeket speciálisan a keményfából készült padlókhoz lehet alkalmazni Pack 3300, 2,5x60 gyűrűs szeg A BIZTONSÁGRA VONATKOZÓ EN SZABVÁNY ÉRTELMÉBEN GALV-PLUS FELÜLETVÉDELEM μm horgany/alumínium védelem 1. és 2. osztály Sima, horganyzott szegek + IM 350 gáz sima, horganyzott szeg csomagolás Pack 3300, 2,8x51 sima szeg Pack 3300, 2,8x63 sima szeg Pack 2200, 3,1x70 sima szeg Pack 2200, 3,1x90 sima szeg Gyűrűs, horganyzott szegek + IM 350 gáz gyűrűs, horganyzott szeg csomagolás Pack 3300, 2,8x51 gyűrűs szeg Pack 3300, 2,8x63 gyűrűs szeg Pack 2200, 2,8x63 gyűrűs szeg ROZSDAMENTES FELÜLETVÉDELEM, A2 A FABURKOLATOKHOZ Osztály: 1., 2. és 3. Rozsdamentes gyűrűs szegek A2 + IM 350 gáz rozsdamentes gyűrűs szeg, A2 csomagolás Pack 1100, 2,8x51 gyűrűs szeg Pack 1100, 2,8x63 gyűrűs szeg Pack 1100, 2,8x55 TB* gyűrűs szeg *TB = lencsefejű FELÜLETVÉDELEM TŰZIHORGANYZÁSSAL (HDG) μm vastag horgany osztály: 1., 2. és 3. Speciális gyűrűs szegek, az acél cserepekbe + IM 350 gáz (tűzihorganyzott) gyűrűs szeg csomagolás gyűrűs szeg csomagolás Pack 2200, 2,5x51 fekete szeg Pack 2200, 2,5x51 terrakotta szeg A termékeink használata során szigorúan tartsa be a használati utasításokban és a műszaki kézikönyvekben található üzemeltetési és munkavédelmi utasításokat, és csak a specifikációknak megfelelő eszközöket használja. Szükség esetén forduljon hozzánk tanácsért. & 58-59

25 FÜGGETLEN SZÖGBELÖVŐK PASLODE IM50 F18 SZÖGBELÖVŐ KÓD PASLODE IM65 F16 SZÖGBELÖVŐ KÓD SPECIÁLIS SZÖGBELÖVŐ BEFEJEZŐ MUNKÁKHOZ, ASZTALOSOKNAK ÉS BELSŐÉPÍTÉSZEKNEK Súly: 2,3 kg akkumulátorral együtt Gáztöltet kapacitása: 1000 lövés, akkumulátor kapacitása: 4000 lövés egy feltöltésre (gyorstöltés 2 óra), töltéskijelző Rögzítés: szegtár 100 db F18 szeghez, hosszú, horganyzott, hengerlés 0,9 x 1,2, fej 1,9 Lövési frekvencia: 2-3 lövés/másodperc, 1000 szegbelövés/óra A készülék szeglövő csőre kis méretű, optimálisan beállítható a szegbelövéskor. Ajánljuk, hogy 6-7 csomag szög belövése után hajtsa végre az egyszerű és gyors karbantartást. ELŐNYÖK Állandó beütő erő, minden szögbelövéskor, még a legkeményebb fába is. Pontosan beállítható a szögbesüllyesztés mértéke (egyenes, vagy süllyesztett). Pontos szögbelövés a kinyúló csőrnek köszönhetően. Az F18-as szegek, 16-tól 50 -ig, sokféle felhasználást tesznek lehetővé. Nagy függetlenség (akkumulátor 4000 lövés, gáztöltet 1000 lövés). SPECIÁLIS TÖBBFUNKCIÓS SZÖGBELÖVŐ BEFEJEZŐ MUNKÁKHOZ, ASZTALOSOKNAK Súly: 2,3 kg akkumulátorral együtt Kapacitás: gáztöltet: 1000 lövés, akkumulátor kapacitása: 4000 lövés egy feltöltésre (gyorstöltés 2 óra), töltéskijelző Rögzítés: szegtár 100 db F16 szeghez, hosszú, horganyzott, hengerlés 1,4 x 1,6, fej 1,6 x 2,8 Lövési frekvencia: 2-3 lövés/másodperc, 1000 szegbelövés/óra Ajánljuk, hogy 6-7 csomag szög belövése után hajtsa végre az egyszerű és gyors karbantartást. ELŐNYÖK Többfunkciós, köszönhetően a F16-os szögeknek. Állandó beütő erő, minden szögbelövéskor, még a legkeményebb fába is. Pontosan beállítható a szögbesüllyesztés mértéke (egyenes, vagy süllyesztett). A saját kategóriájában a legkönnyebb, nagy függetlenség. PRO IM50 F18 / IM200 F18 FOGYÓANYAGOK 2000 darabos hengeres fejű szeg IM50 F18 / IM200 F18 + gáz Pack F18/16 TH Pack F18/25 TH Pack F18/32 TH Pack F18/38 TH Pack F18/50 TH Pack F18/16 A Pack F18/25 A Pack F18/32 A Pack F18/38 A Pack F18/50 A PRO IM50 F18 / IM65 F16 KÖZÖS FO- GYÓANYAGOK Ovális akkumulátor Impuls kenőolaj Impuls, 300 ml, tisztítóanyag Adapter 220 V/12 V Autó-adapter Akkumulátortöltő Gáztöltet adapter IM65 F16/IM250 II-es típus Tisztítókészlet IM65 F16 / IM250 II. TÍPUS TARTOZÉKOK ÉS FOGYÓANYAGOK Hengeres fejű szeg csomagolás IM50 F16 / IM250 II. TÍPUS + gáz Pack 5000 db ácsszeg F16/ Pack 5000 db ácsszeg F16/ Pack 5000 db ácsszeg F16/ Pack 5000 db ácsszeg F16/ Pack 5000 db ácsszeg F16/ Pack 5000 db ácsszeg F16/ Pack 5000 db ácsszeg F16/ Pack 5000 db ácsszeg F16/ Pack 5000 db ácsszeg F16/
