Passzívházak, alapfogalmak, tervezés, energetika, PHPP

Átírás

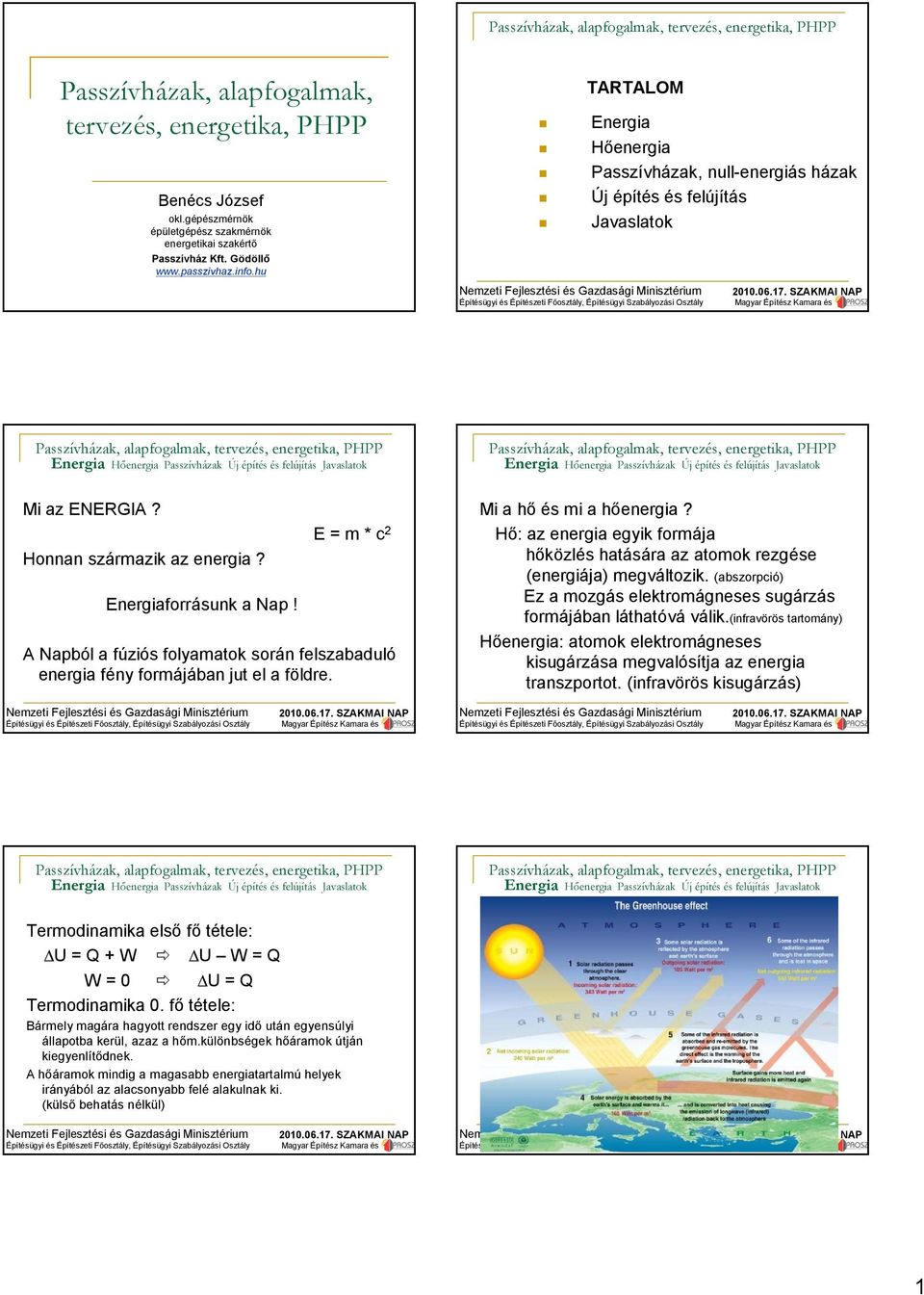

1 Passzívházak, alapfogalmak, tervezés, energetika, PHPP Benécs József oklgépészmérnök épületgépész szakmérnök energetikai szakértő Passzívház Kft Gödöllő wwwpasszivhazinfohu TARTALOM Energia Hőenergia Passzívházak, null-energiás házak Új építés és felújítás Javaslatok Mi az ENERGIA? Honnan származik az energia? Energiaforrásunk a Nap! E = m * c 2 A Napból a fúziós folyamatok során felszabaduló energia fény formájában jut el a földre Mi a hő és mi a hőenergia? Hő: az energia egyik formája hőközlés hatására az atomok rezgése (energiája) megváltozik (abszorpció) Ez a mozgás elektromágneses sugárzás formájában láthatóvá válik(infravörös tartomány) Hőenergia: atomok elektromágneses kisugárzása megvalósítja az energia transzportot (infravörös kisugárzás) Termodinamika első fő tétele: U = Q + W U W = Q W = 0 U = Q Termodinamika 0 fő tétele: Bármely magára hagyott rendszer egy idő után egyensúlyi állapotba kerül, azaz a hőmkülönbségek hőáramok útján kiegyenlítődnek A hőáramok mindig a magasabb energiatartalmú helyek irányából az alacsonyabb felé alakulnak ki (külső behatás nélkül) Energiaegyensúly makro-szinten ÜVEGHÁZ HATÁS A napból érkező rövidhullámú sugárzás nagyrésze áthatol a Föld légkörén, és a földfelszinen részben visszaverődik, részben elnyelődik (abszorpció) A felszinen elnyelt hő növeli az anyagok energiatartalmát, amely infrasugárzás (hősugárzás) hosszúhullámú kisugárzás formájában a világűr felé kisugárzásra kerül, azonban az ÜHG elnyelik, vagy visszaverik ezt a kisugárzást, így növelve bolygónk átlaghőmérsékletét 1

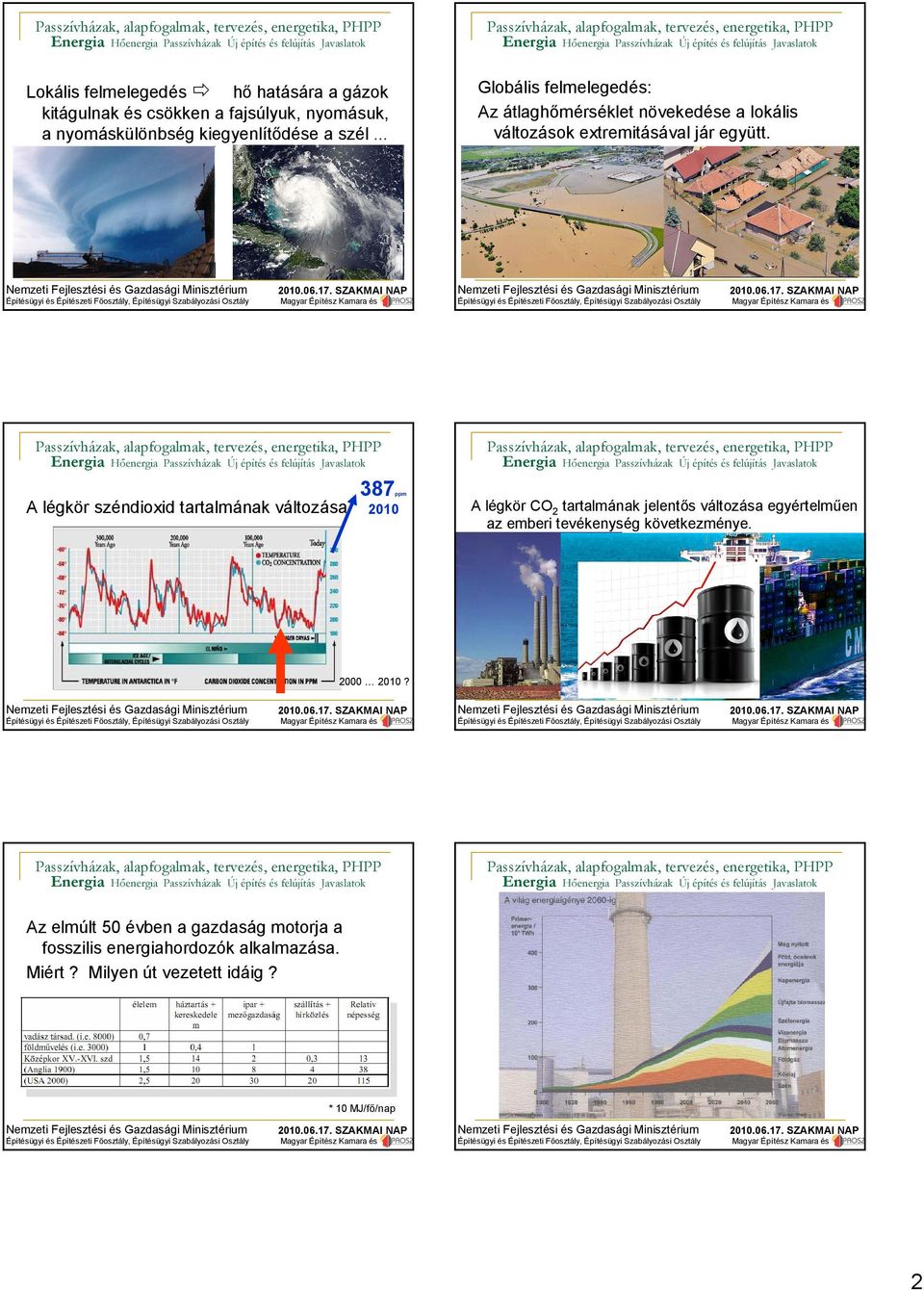

2 Lokális felmelegedés hő hatására a gázok kitágulnak és csökken a fajsúlyuk, nyomásuk, a nyomáskülönbség kiegyenlítődése a szél Globális felmelegedés: Az átlaghőmérséklet növekedése a lokális változások extremitásával jár együtt A légkör széndioxid tartalmának változása 387ppm 2010 A légkör CO 2 tartalmának jelentős változása egyértelműen az emberi tevékenység következménye Fosszilis energiahordozók elégetése ? Az elmúlt 50 évben a gazdaság motorja a fosszilis energiahordozók alkalmazása Miért? Milyen út vezetett idáig? * 10 MJ/fő/nap 2

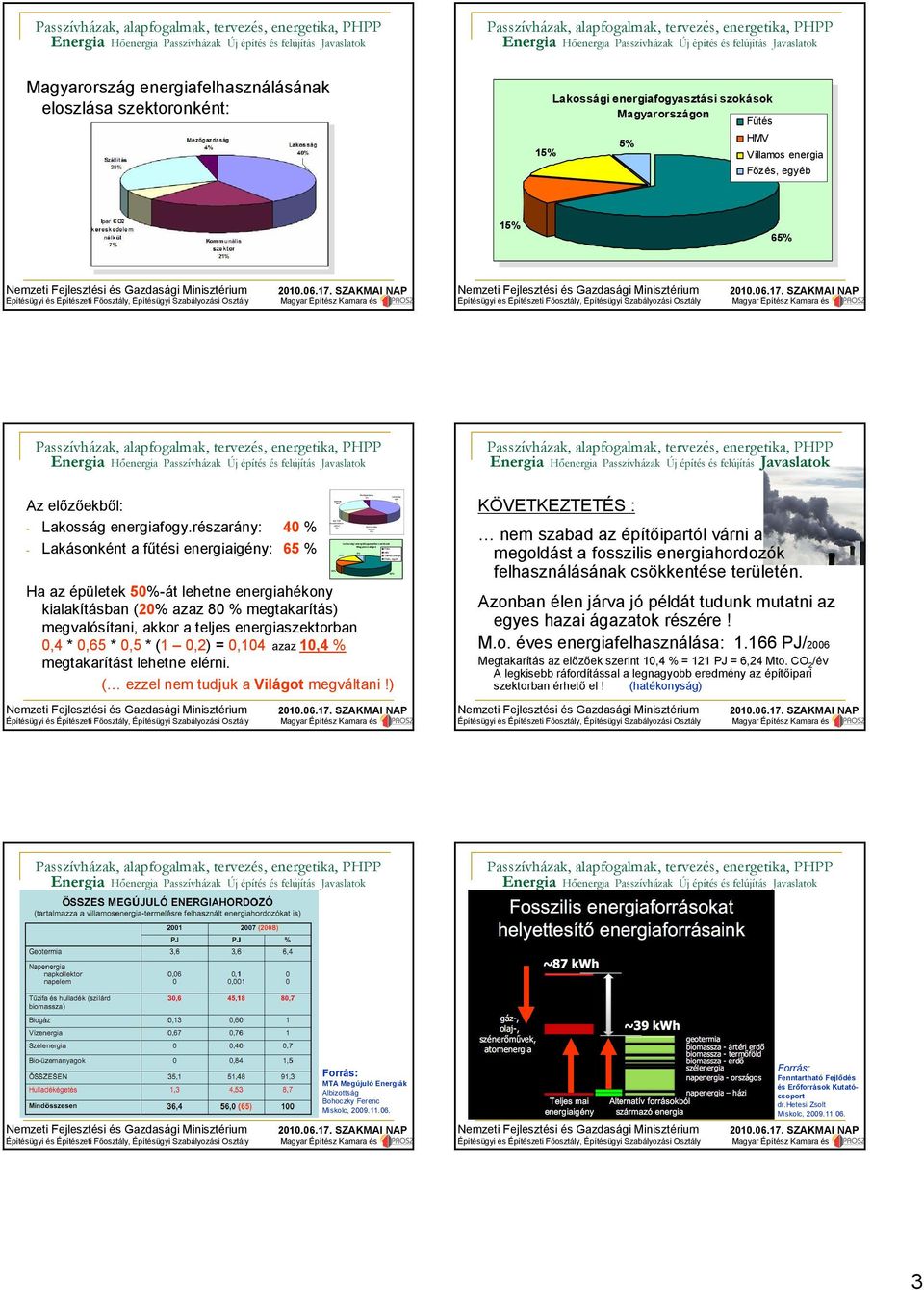

3 La kos sági ene rgiafogyas ztási s zoká sok Magyarors zá gon Fűtés 5% HMV Villamos energia Főzés, egyéb 65% Magyarország energiafelhasználásának eloszlása szektoronként: Lakossági energiafogyasztási szokások Lakossági energiafogyasztási szokások Magyarországon Magyarországon Fűtés Fűtés HMV 5% HMV 5% Villamos energia Villamos energia Főzés, egyéb Főzés, egyéb 65% 65% Az előzőekből: - Lakosság energiafogyrészarány: 40 % - Lakásonként a fűtési energiaigény: 65 % Ha az épületek 50%-át lehetne energiahékony kialakításban (20% azaz 80 % megtakarítás) megvalósítani, akkor a teljes energiaszektorban 0,4 * 0,65 * 0,5 * (1 0,2) = 0,104 azaz 10,4 % megtakarítást lehetne elérni ( ezzel nem tudjuk a Világot megváltani!) KÖVETKEZTETÉS : nem szabad az építőipartól várni a megoldást a fosszilis energiahordozók felhasználásának csökkentése területén Azonban élen járva jó példát tudunk mutatni az egyes hazai ágazatok részére! Mo éves energiafelhasználása: 1166 PJ/2006 Megtakarítás az előzőek szerint 10,4 % = 121 PJ = 6,24 Mto CO 2 /év A legkisebb ráfordítással a legnagyobb eredmény az építőipari szektorban érhető el! (hatékonyság) Forrás: MTA Megújuló Energiák Albizottság Bohoczky Ferenc Miskolc, Forrás: Fenntartható Fejlődés és Erőforrások Kutatócsoport drhetesi Zsolt Miskolc,

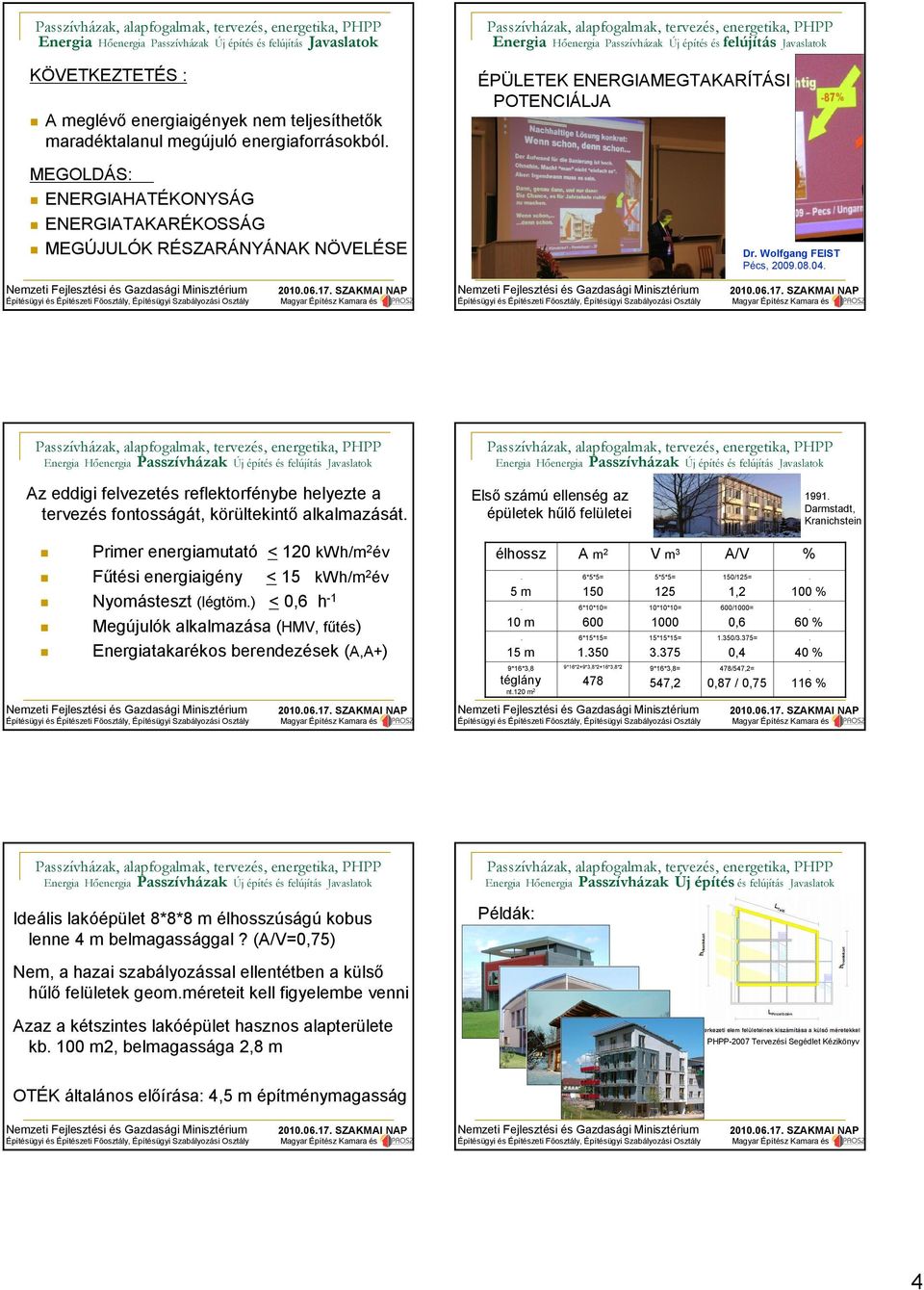

4 KÖVETKEZTETÉS : A meglévő energiaigények nem teljesíthetők maradéktalanul megújuló energiaforrásokból MEGOLDÁS: ENERGIAHATÉKONYSÁG ENERGIATAKARÉKOSSÁG MEGÚJULÓK RÉSZARÁNYÁNAK NÖVELÉSE ÉPÜLETEK ENERGIAMEGTAKARÍTÁSI POTENCIÁLJA Dr Wolfgang FEIST Pécs, Az eddigi felvezetés reflektorfénybe helyezte a tervezés fontosságát, körültekintő alkalmazását Első számú ellenség az épületek hűlő felületei 1991 Darmstadt, Kranichstein Primer energiamutató < 120 kwh/m 2 év Fűtési energiaigény < 15 kwh/m 2 év Nyomásteszt (légtöm) < 0,6 h -1 Megújulók alkalmazása (HMV, fűtés) Energiatakarékos berendezések (A,A+) élhossz 5 m 10 m 15 m 9*16*3,8 téglány nt120 m 2 A m 2 6*5*5= 150 6*10*10= 600 6*15*15= *16*2+9*3,8*2+16*3,8*2 478 V m 3 5*5*5= *10*10= *15*15= *16*3,8= 547,2 A/V 150/125= 1,2 600/1000= 0,6 1350/3375= 0,4 478/547,2= 0,87 / 0,75 % 100 % 60 % 40 % 116 % Ideális lakóépület 8*8*8 m élhosszúságú kobus lenne 4 m belmagassággal? (A/V=0,75) Példák: Nem, a hazai szabályozással ellentétben a külső hűlő felületek geomméreteit kell figyelembe venni Azaz a kétszintes lakóépület hasznos alapterülete kb 100 m2, belmagassága 2,8 m Forrás: PHPP-2007 Tervezési Segédlet Kézikönyv OTÉK általános előírása: 4,5 m építménymagasság 4

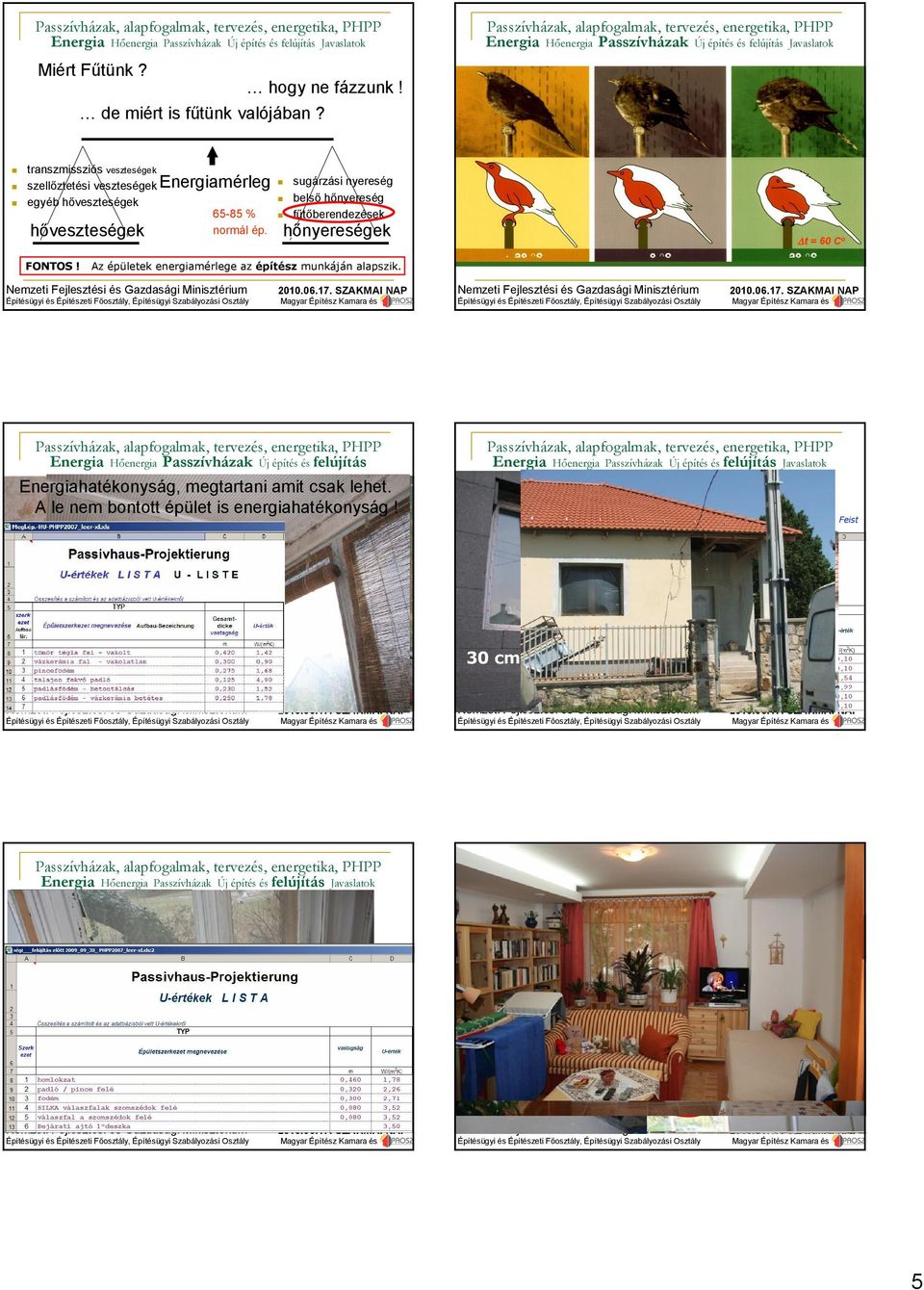

5 Miért Fűtünk? hogy ne fázzunk! de miért is fűtünk valójában? transzmissziós veszteségek szellőztetési veszteségek Energiamérleg egyéb hőveszteségek % normál ép hőveszteségek FONTOS! sugárzási nyereség belső hőnyereség fűtőberendezések hőnyereségek t = 60 Co Az épületek energiamérlege az építész munkáján alapszik Energia Hőenergia Passzívházak Új építés és felújítás Javaslatok Energiahatékonyság, megtartani amit csak lehet A le nem bontott épület is energiahatékonyság! 3 a passzívház tervezés az energiamérleggel kezdődik! Bolzano (I), dr Wolfgang Feist Hővszellőztetés 80 % hatásfokkal Ablak 3 rtgüveg Uw=0,8 W/m2K 30 cm vtg Grafit EPS hőszigetelés Építés éve: 1959 Falazat: 38 cm kmt Lakások száma: 16 Lakásonként 59 m2 5

6 Energia Hőenergia Passzívházak Új építés és felújítás Javaslatok MS Excel táblázat (xls) kitöltése: - rétegrendek - felületek vtg( ), U m2 - nyílászárók mérete, típusa, iránya - árnyék és önárnyék (épület méretek) - szellőztetés (légcsereszám, készülék kiválasztása) - gépészeti adatok (hőelosztás, DN, ) - KI FOGJA MEGCSINÁLNI?? építész v gépész? A++ Ki fogja ellenőrizni? Végezetül a következőket javaslom megfontolni: PE-mutató tól-ig tervezési érték megszüntetése, helyette felső korlát bevezetése egységesen Javaslat 150 kwh/m2év (nincs alku) PE-mutató mellett meghatározni a fajlagos fűtési energiaigény érték felső korlátját Javaslat: 60 kwh/m2év Felületszámítás belső méretek helyett áttérni a külső méretre Blower-door légtömörség teszt bevezetése (n50< 1,5 h-1) Energiahatékony felújítások esetén a minimum 70 % energiamegtakarítási követelmény bevezetése, kimutatása a fűtési energiaigény szinten és NEM a PE-mutatónál!!! Energiahatékony felújítások esetén a hővszellber Követelm Új épületeknél a hővisszanyerős szellber Előírása Megújulók esetén a 0-szorzót korrigálni 0,7-re Új építés esetén tiltása a klímaberendezéseknek (split-klima) phpp KÖSZÖNÖM a MEGTISZTELŐ FIGYELMET! 6
