1 2018. Január Budapest, Doberdó u. 6. Varga Bálint Témavezető: Dr. Mikó Balázs Szabad formájú mart felületek mikro és makro pontosságának vizsgálata AZ EMBERI ERŐFORRÁSOK MINISZTÉRIUMA UNKP-17-3 SZÁMÚ ÚJ NEMZETI KIVÁLÓSÁG RPOGRAMJÁNAK TÁMOGATÁSÁVAL KÉSZÜLT. 1

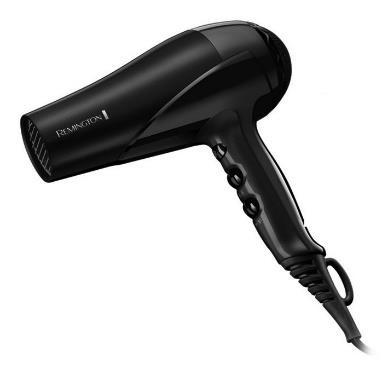

2 Szabad formájú felületek Olyan felületek, melyeknél a felületi normális a test minden egyes pontjában más és más lehet. Formatervezés Marás Szikraforgácsolás Ergonómia Forma szerszámgyártás Szabad formájú felületek 2

leválasztás Szabad formájú felület marása Felület alakja Konvex, Konkáv

3 Élgeometria Élek száma Anyag, bevonat Szerszám CAD CAM Felület matematikai leírása Stratégia 3D/5D Pásztázás Forgácsalak Erő Forgács leválasztás Szabad formájú felület marása Felület alakja Konvex, Konkáv Görbület vc, fz, ae, ap Forgácsolási paraméterek Pontosság Méret Alak Érdesség 3

4 Terv a probléma megoldására: Paraméterek vizsgálata: CAM Felület alakja Pontosság Kísérlettervezés Statisztikai elemzések használata Felületi érdesség becslő modell megalkotása 4

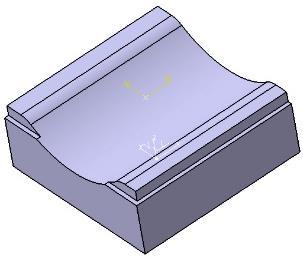

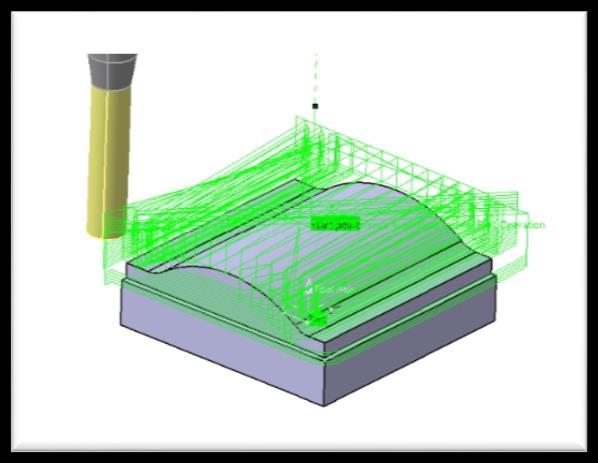

5 Kísérletterv: 5 különböző pásztázási irány a marás során CAD modell CAM-es szerszámpálya Munkadarab elkészítése Felületi érdesség mérés Alakpontosság mérés Mérések kiértékelése Eredmények összegzése 5

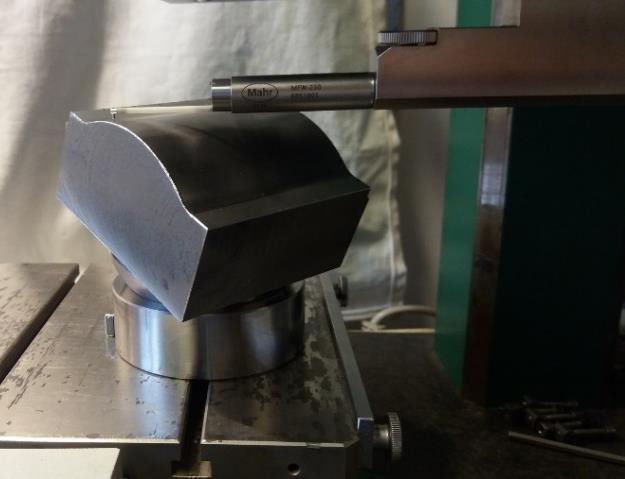

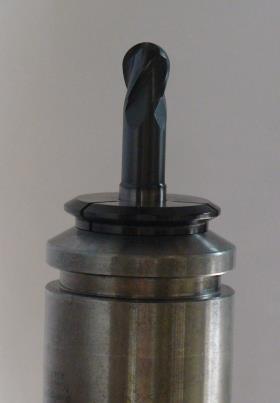

6 Rendelkezésre álló eszközök: Gép: Mazak 410 A-II CAD/CAM: CATIA v5 Szerszám: Fraisa gömbmarók Érdesség mérés: Mahr-Perten Concept Minitab v14; MS Excel Digitális mikroszkóp Koordináta mérőgép 6

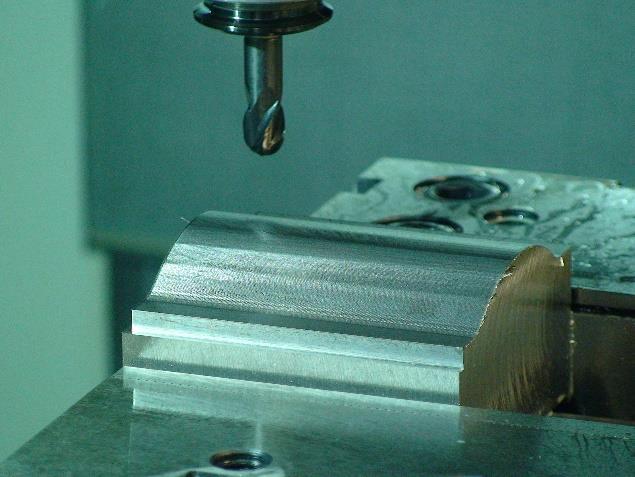

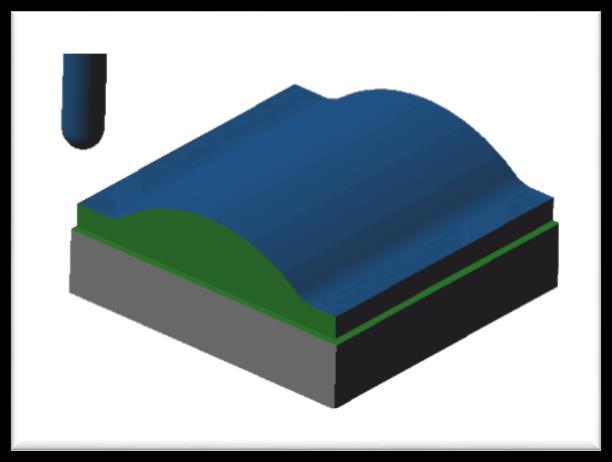

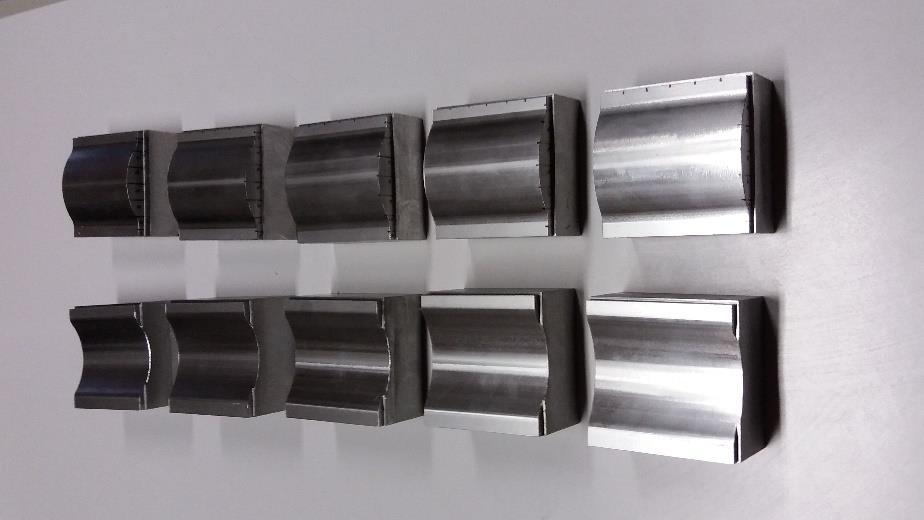

7 A kísérlet folyamata: 7

Rz [μm] Rz_x 5 15.00 12.00 9.00 6.00 3.00 12.00-15.00 0.002 14 26 9.00-12.00 6.00-9.00 3.00-6.00 0.00-3.

8 Rz [μm] Rz_x Y [mm] X [mm] 58 A mérési irány megválasztása fontos körülmény A pásztázás iránya a szélsőértékeknél (0, 45, 90 ) mutat jelentős hatást A felületi normális vagyis a felület jellege nagyban befolyásolja az érdességet 8

9 Tervek a jövőbeni munkához: További felületek készítése és vizsgálata A különböző simítási irányok hogyan befolyásolják a felület mikro- és makro geometriai jellemzőit? Előre lehet-e jósolni a felületi minőséget különböző marási irányok használatánál? A CAM-es paraméterek hatásának vizsgálata? Mennyire befolyásolja a szabad formájú felület meredeksége a felületi minőséget? Külföldi konzultáció a témában (CEEPUS): Kassai Egyetem Szlovákia Krakkói Egyetem Lengyelország 9

10 A félév eredményei II. Publikációk: Folyóiratcikk: Dr. Mikó Balázs Tóth Balázs Varga Bálint Comparison of Tehoretical and Real Surface Roughness in Case of Ball-End Milling Solid State Phenomena 261: pp (2017) Varga Bálint Dr. Mikó Balázs Horváth Áron: Konferencia előadás: A felületmodellezés jelentősége a fordított mérnöki munka során Gyártóeszközök, Szerszámok, Szerszámgépek 1: pp (2017) Varga Bálint Dr. Mikó Balázs Szabad formájú mart felületek érdességének változása a simítási irány tekintetében Nemzetközi Gépész és Biztonságtechnikai Szimpózium: International Engineering Symposioum at Bánki, IESB. (2017) p p. Dr. Mikó Balázs Varga Bálint Forgácsolási paraméterek hatása gömbvégű maróval mart sík felület érdességére Nemzetközi Gépész és Biztonságtechnikai Szimpózium: International Engineering Symposioum at Bánki, IESB. (2017) p p. (Absztrakt) 10

11 A félév eredményei II. Oktatási tevékenység: Tanórák tartása: CAD technika (heti 8 óra) Virtuális technikák (heti 2 óra) 3D modellezés alapjai II. (heti 2 óra) Kutatók éjszakája Oktatási segédlet készítése (Felületmodellezés) Nyílt napok laborbemutatás Szabad laborok 11

12 A félév eredményei II. Tantárgyak teljesítése: Forgácsoláselmélet A felületi mikrogeometria és mikrotopográfia vizsgálata Fakultatív tantárgy látogatása: Kísérlettervezés Szakirodalom kutatása: 121 összegyűjtött cikk a témakörben Cikkek csoportosítása 12

13 Tervek a jövőbeni munkához: Oktatási tevékenység: Tanórák tartása CAD/CAM modellezés alapjai (heti 8 óra) CAD/CAM modellezés alapjai (heti 2 óra) Angol nyelven Virtuális technikák (heti 2 óra) 3D modellezés alapjai I. (heti 2 óra) Nyílt napok laborbemutatás Tananyagfejlesztés Konferencia előadás: International Scientific Conference Krakkó 13

Budapest Népszínáz u. 8. Tel.: +36-1-666-5477 E-mail: varga.balint@bgk.uni-obuda.

14 Köszönöm figyelmüket Varga Bálint Óbudai Egyetem Bánki Donát Gépész és Biztonságtechnikai Mérnöki Kar Anyag- és Gyártástudományi Intézet Cím: H-1081 Budapest Népszínáz u. 8. Tel.: AZ EMBERI ERŐFORRÁSOK MINISZTÉRIUMA UNKP-17-3 SZÁMÚ ÚJ NEMZETI KIVÁLÓSÁG RPOGRAMJÁNAK TÁMOGATÁSÁVAL KÉSZÜLT. 14
