1 CAT - tricikli Kérjük a termék üzembe helyezése előtt figyelmesen olvassa el és feltétlenül őrizze meg a további használathoz! Használati útmutató és jótállási jegy Gratulálunk a PUKY háromkerekű megvételéhez. Egy minőségi terméket vásárolt, amely bizonyára nagy örömöt fog okozni Önnek. Ez az útmutatás informál a biztonságos használatról és ápolásról. Kérjük a termék üzembe helyezése előtt figyelmesen olvassa el ezt a használati útmutatást és feltétlenül őrizze meg a további használathoz! Amennyiben kérdése, vagy problémája van, kérjük, forduljon a szakkereskedéséhez, vagy használja az internetes elérhetőségünket: kidsbike.hu A szülők felelőssége Ez a közlekedési eszköz teljesíti a játékok biztonságára vonatkozó európai irányelv követelményeit és ezért található meg rajta a CE jelölés. Rendeltetésszerű használat esetén a veszélyeztetés a játék során messzemenően kizárt. Vegye azonban figyelembe, hogy a gyerekek és fiatalok természetes mozgásigénye és temperamentuma miatt előre nem látható szituációk és veszélyek alakulhatnak ki, amelyek kizárják a gyártó felelősségét. Tanítsa meg a gyerekeknek és fiataloknak a közlekedési eszköz rendeltetésszerű használatát. Felügyelje őket és hívja fel a figyelmüket a lehetséges veszélyekre. Alkalmasság A háromkerekűt csak megfelelő és biztosított játékterületen és játszótéren használja. Ez a közlekedési eszköz nem felel meg a KRESZ előírásainak és nem használható közúti forgalomban. A megengedett maximális terhelhetősége 25 kg. Használati figyelmeztetések Csak zárt cipőben használható. A háromkerekű nem használható lépcsők, medencék és egyéb vizek közelében, se lejtős talajon. A környezetben lévő lépcsőket úgy kell biztosítani, hogy a gyerekek véletlenül se hajthassanak fel, vagy le rajta. A játék üzemmódhoz mindig teljesen le kell szerelni a tolórudat és a lábtámaszt (csak a CAT 1SP modellnél). A termékre a törvény által előírt minőségi szavatosság vonatkozik, ami nem érvényes a nem rendeltetésszerű használatból és erőbehatásból, a hiányos karbantartásból, vagy a normális elhasználódásból adódó károkra. CE jelölés A háromkerekű teljesíti a 2009/48/EG játékok biztonságára vonatkozó európai irányelv követelményeit és ezért található meg rajta a CE jelölés. Ápolás és karbantartás Félévente (gyakori használat esetén sűrűbben) ellenőrizzen le minden kopó elemet és a csavarok megfelelő rögzítettségét. Az önzáró anyák nehezen járnak és a teljes szétszerelés esetén cserélni kell őket!

2 Hogy a magas, konstruktívan megadott biztonsági színvonal megmaradjon, az elkopott vagy meghibásodott alkatrészeket eredeti PUKY alkatrészekre kell cserélni. A közlekedési eszköz az ismételt üzembe helyezésig biztonsági okokból nem használható. Az elhajolt alkatrészeket nem szabad visszahajlítani, hanem ki kell cserélni. Kopó alkatrészek: kerekek, hajtóműcsapágy, fék, fékkupakok. A háromkerekűt nem szabad nagynyomású mosóval tisztítani. Tisztítsa enyhe szappanos oldattal, majd egy puha kendővel töröljön mindent szárazra. Tartson távol a háromkerekűtől minden korrózió kialakulását elősegítő anyagot (só, tengervíz, trágya). A háromkerekű nem tárolható nedves helyen. Kicsomagolás és a csomag tartalma Ne használjon éles eszközt a csomagolás kinyitásához és a védőanyagok eltávolításához, mert véletlenül megsérthetik a termék festését vagy alkatrészeit. - Vegye ki az összes elemet a csomagolásból - Távolítsa el a védőanyagot és tartsa távol a gyerekektől, mert lenyelhetik. - Ellenőrizze le a csomag teljességét és sértetlenségét. Ha valami hiányozna, akkor a további munkák megkezdése előtt forduljon a szakkereskedéséhez. A csomag az alábbi elemekből áll (A kép): 1. Váz 2. Villa az első kerékkel és hajtókarral 3. Kormány 4. Ülés csavarokkal 5. Hátsó tengely, kerekekkel 6. Tolórúd csövek 7. Tolórúd markolat 8. Billenő rekesz 9. Lapát (csak a CAT 1SP modellnél) 10. Szűrő, hálós feszítővel (csak a CAT 1SP modellnél) 11. Lábtámasz (csak a CAT 1SP modellnél) Összeszerelés Az összeszereléshez az alábbi szerszámokra lesz szüksége (B kép): mm-es villáskulcs 2. 5 mm-es imbuszkulcs 3. Lapos csavarhúzó

3 A kisméretű alkotóelemek (például csavarok és alátétek), amelyekre az összeszerelés közben szükség van, nem kerülhetnek kis gyerekek kezébe, mert fennáll a fulladás veszélye a lenyelésük estén. Tartson távol a gyerekektől mindenféle csomagoló anyagot is. Egy felnőtt személy végezze a nagyon gondos összeszerelést, amire szánjon elegendő időt. Néhány szerelési munka megfelelő kézügyességet és rutinos szerszámhasználatot (pl. csavarkulcsok) igényel. Ha nem biztos magában, akkor forduljon a szakkereskedőjéhez vagy egy szakszervizhez. Néhány helyen fontos, hogy egyes csavarok egy megadott erővel legyenek meghúzva. Ez az erő newtonméterben van megadva (pl.: 2 Nm). Ha egy csavar túl kis erővel van meghúzva, akkor a rögzítés lehet, hogy nem elég biztos és még túl laza lesz. Ha a meghúzási erő viszont túl nagy, akkor a csavarok és más elemek is megsérülhetnek, illetve tönkre is mehetnek. 1. kép: Csavarja ki a csavarokat és akassza be a hátsó tengelyt a vázba. Állítsa be hátrafelé a négyszögletes anyákat.

4 2. kép: Tegye be a csavarokat és húzza meg őket. 3. kép: Távolítsa el a szállításhoz használt gumipántot és vegye le az alátétet. 4. kép: Ütközésig tolja rá a fejcsövet a csapágyakkal a villanyakra. Tegye vissza az alátétet és az orrot a villanyakon húzza helyre hátrafelé.

5 5. kép: Tolja a kormányt ütközésig a villanyakra és húzza meg a csavart, majd a hasítást a kormányon állítsa hátrafelé. A golyósapkát nyomja erősen lefelé, amíg be nem akad. 6. kép: Mindkét csavart csavarja ki az üléstartóból. 7. kép: Tegye fel az ülést és rögzítse a csavarokkal.

6 8. kép: Dugja össze a tolórúd csöveit, a markolatot és a lapátot (csak a CAT 1 SP modellnél). 9. kép: Dugja a tolórudat az üléstartóba és ott rögzítse. Ügyeljen rá, hogy egyértelműen beakadjon (rugó).

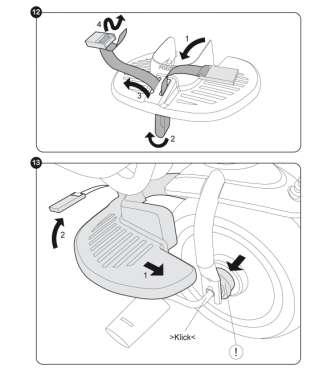

7 10. kép: Tolja a rekeszt a hátsó tengelyre, amíg be nem pattan a helyére. 11. kép: Rögzítse a hálós feszítő elemet a rekeszen és ezzel feszítse meg a szűrőt (csak a CAT 1 SP modellnél). 12. kép: A mellékelt pántot először húzza át a lábtámaszon, majd a pántcsaton (csak a CAT 1 SP modellnél). 13. kép: Dugja a lábtámaszt a hajtókarra és az övet rögzítse a vázon. A lábtámasz használatakor be kell kapcsolni a szabadonfutót, amihez le kell húzni a felniről a rögzítőgyűrűt (csak a CAT 1 SP modellnél).

8 Használat 14. kép: Deaktiválja a szabadonfutót, hogy a gyerek maga is hajthasson: ehhez nyomja a rögzítőgyűrűt a felninek, amíg az be nem akad. A hajtókar finom mozgatásával könnyebben pattan a helyére. 15. kép: A kormányrögzítés ki-, ill. bekapcsolásához forgassa el 90 -kal a kart.

9 16. kép: Az üléshelyzet fokozatmentesen állítható a csavar meglazításával. A kívánt helyzet beállítása után a csavart ismét húzza meg. 17. kép: A tolórúd magasságát a rögzítés (rugó) lenyomásával állíthatja be. Ügyeljen rá, hogy utána a rögzítés (rugó) ismét beakadjon a helyére.

10 18. kép: A tolórúd levételéhez oldja ki a biztosítókart, nyomja le a rögzítést (rugó) és húzza ki a rudat. 19. kép: A háló levételéhez húzza ki azt a rekesz rögzítőjéből (csak a CAT 1 SP modellnél). 20. kép: A lapát használatához húzza szét a tolórúd csöveit és akassza be a lapátot (csak a CAT 1 SP modellnél).

11 Típustábla Kérjük a típustáblát a jelölt módon kitölteni! A PUKY típustábla, ahogy az a következő rajzokon látható, a közlekedési eszközön van rögzítve, hogy alkatrészrendeléskor a szakkereskedés rendelkezésére álljanak az adatok. Kerékpár igazolvány: Vezetéknév Keresztnév Cím Vásárlás dátuma Az ön szakkereskedője A felszereltség megváltoztatásának jogát a gyártó fenntartja! A Puky gyártmányú, a Magyar Köztársaság területén vásárolt új kerékpárra a vásárlás (üzembe helyezés) napjától számított 12 hónapig terjed, -míg ezen belül a vázakra, villákra és kormányokra a PUKY 5 év jótállást vállal- a 72/2005. (IV.21.) Kormányrendelettel módosított, 151/2003. (IX. 22.) Kormányrendelet szerint kötelező jótállást vállalunk. A jótállás a fogyasztó, törvényből eredő jogait nem érinti, és nem korlátozza. A peren kívüli megállapodás elősegítése érdekében a kijelölt szervezeteken és a békéltető testületen kívül, a KERMI Kft. is, mint szakvélemény kiadására alkalmas szervezet elvégzi a fogyasztói reklamációk, valamint a jogi személyek közötti műszaki reklamációk vizsgálatát, amennyiben mindkét fél írásban nyilatkozva elfogadja vitadöntőként a KERMI Kft.-t.

12 A vizsgálat díjköteles. A vizsgálat díjáról írásban tájékoztatjuk a megrendelőt. A fogyasztót, a évi XXXVI. törvénnyel módosított, Polgári Törvénykönyvről szóló évi IV. törvény aiban, a 151/2003 (IX.22.) Kormányrendeletben, valamint a 49/2003. (VII.30.) GKM rendeletben meghatározott jogok illetik meg. A kerékpár forgalmazója: Zóniz Kereskedelmi Kft Budapest, Budaörsi út 120. A kerékpár gyártója: PUKY GmbH & Co. KG Fortunastrasse 11. D Wuelfrath
