1 Sportvilágítás tungsram.hu

2 2 125 éve a Világítástechnikában A Tungsram mára jóval többet jelent számunkra, mint innovatív fényforrást. A világítás szegmensén túl, célunk olyan intelligens megoldásokkal gazdagítani portfóliónkat, melyek megfelelnek a jövő kihívásainak és maradéktalanul kihasználják a bennne rejlő lehetőségeket. Híven az ikonikus lámpa márkanevéhez, a Tungsramnál kiváló minőségű világítástechnológiai megoldásokat kínálunk a hazai és nemzetközi piacokon egyaránt. Hazai gyár Budapest Kisvárda Hajdúböszörmény Képzett munkaerő Fejlett gyártási technológia Több mint alkalmazott Mérnöki tudás Zalaegerszeg Nagykanizsa Tungsram Operations

3 3 Professzionális megközelítés LED Technológia Emberközpontú világítás Hatékonyság növelése Alacsony üzemeltetési költségek Könnyű cserélhetőség A világítástechnikában rejlő értékek Gyors megtérülés Akár 80%-kal alacsonyabb energia költségek Hosszabb élettartam Alacsony hőtermelés Környezetbarát technológia nincs higany, kevesebb hulladék Biztonságosabb és egészségesebb környezet

4 4 Minőség és Megbízhatóság Minden terméket: Teljeskörű minőségbiztosítás Folyamatos Innováció Intenzív tesztelés Világszínvonalú labor Saját és független laborokban tesztelünk Terheléses és valós körülmények között Megbízható termékadatokkal rendelkezünk Kiváló berendezések és körülmények 9 nagy eszköz a szélsőséges körülmények tesztelésére Kapcsolási és élettartam teszt 10 Teszt kabin

5 5 Bevezetés a Sportvilágításba Fő szempont: Játékos és Néző közötti jó látási feltétel biztosítása Fontosabb elvárások Horizontási és vertikális megvilágítási szintek: Ev/Eh = 0,5...2 (egyik sem lehett nagyobb a másik kétszeresénél) különösen labdajáték esetén fontos Térbeli egyenletesség: Edzés >0,25 - verseny >0,67 - egyéb tevékenység >0,4 TV közvetítés esetén a vertikális egyenletesség legalább 0,5. Káprázás korlátozás: A fő nézési irányban árnyékolás a vízszintestől 30 fokos szögben. Nézőtérről látható világítótestek fénysűrűsége kevesebb, mint 4000cd/m2 CRI értéke nagyobb legyen, mint 65. Labdaálló (megfelelő IK értékkel rendelkező) világítótestek használata, vagy labdavédő rács beépítése. Kritikus helyekre (röplabdaháló, futballkapu) ne kerüljön lámpatest. A lelátót minden esetben meg kell világítani a pályához képest legalább 1:5 arányban. Fényáram-vezérlésű általános célú világítás. Programozható világítási képek meghatározása a különböző funkciókhoz.

6 6 Befolyásoló tényezők: Mozgások sebessége Játék tárgyának mérete, színe Távolság a játékosok és a nézők között Játéktér mérete Tevékenység jellege: szabadidős, edzés, verseny, TV közvetítés Milyen egyéb(nem sportolási célú) időtöltés lehet a csarnokban Sportág Edzés Verseny Kosárlabda, kézilabda, röplabda 300lx 500lx Tenisz, asztalitenisz, vívás 500lx 750lx Ökölvívás 300lx 1500lx További szempontok Tetőszerkezet súlyterhelhetősége Élettartam, karbantartás és cserélhetőség kérdései. Fényforrások hőtermelése hőelvezetés, szellőztetés. Nagynyomású kisülőlámpák esetén az újragyújtási idő miatt kiegészítő világítás beépítése. Tartalékvilágítás fontos a nagylétszámú közönség védelme érdekében: 20cm magasságban, legalább 1lx biztosítása, 1 órán keresztül.

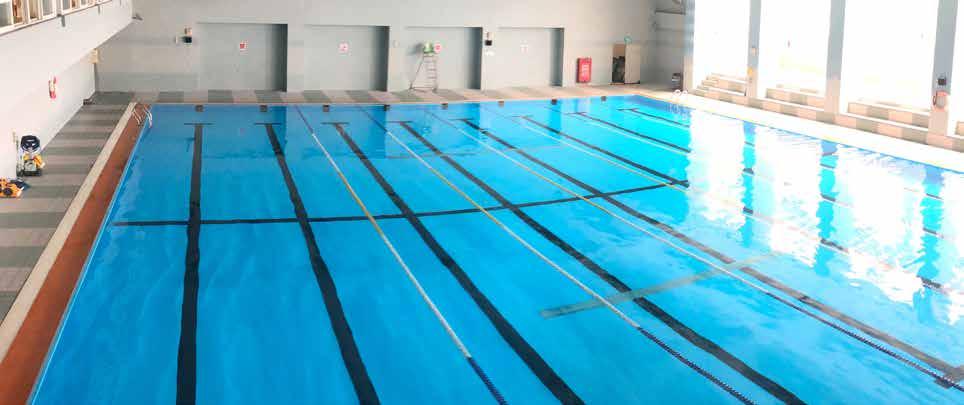

7 7 Medencetér világítás Tükröződések csökkentése:(lámpák a medence pereme fölé kerüljenek, vagy aszimmetrikus sugárzók középre). Megfelelő IP védettségű lámpatestek használata. Víz-alatti világítás esetén fokozottan biztonságos kivitel választása. A korrózió védelemről is gondoskodni kell (párás, klóros levegő, gyártói utasítások betartása). Az indirekt világítás egyenletesség, közvetlen-, és közvetett káprázás szempontjából is előnyös.

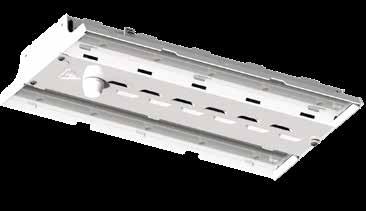

8 8 High Bay IP20 A Tungsram újonnan fejlesztett High Bay LED lámpateste kiváló hatékonysággal, 177 lm/w működik. 11,000lm 30,000lm fényáramú lámpatestek választhatók az igényeknek megfelelően. DALI, valamint Nedap Luxon szenzorok teszik lehetővé a vezetékes vagy vezeték nélküli vezérlést. A megnövelt hatékonyság, a vezérlési lehetőségek széles választéka, valamint a magasabb fényáram révén a HB IP20 ideális választás hagyományos HID és T5/ T8 LFL lámpatestek helyettesítésére, legyen szó sport, ipari vagy kereskedelmi létesítményekben való felhasználásról. TERMÉK ADATLAP LETÖLTÉS

9 9 High Bay IP66 Az IP66 besorolású LED lámpatestek az érték és teljesítmény kivételes kombinációját nyújtják a sportcsarnok világítás területén, olyan körülmények között is, ahol fokozottan ügyelni kell a víz- és porállóságra. Kitűnő választás uszodák világítására is. A nagy hatékonyságú (akár 182 lm/w) lámpatestek lm-től lm fényaramű változatokban rendelhetőek. A DALI, az IoT és a különböző szenzoros változatok modern megoldásokat kínálnak bármilyen világítási projekthez. Kifejezetten a nagy teljesítményű HID és T5/T8 LFL fényforrások kiváltására tervezték. TERMÉK ADATLAP LETÖLTÉS

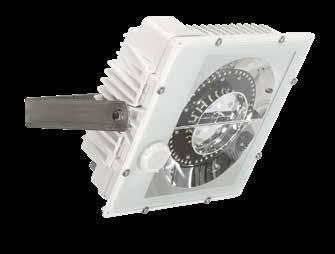

10 10 AHIx A reflektív optika a hatékony hőkezeléssel kombinálva, kiváló teljesítmény nyújt a lámpatest teljes élettartama alatt, még szélsőséges hőmérsékletingadozás mellett is. A lámpatestek nagyszámű,különböző fényeloszlású optikával rendelhetők, mely sokoldalú és rugalmasan felhasználást tesz lehetővé. Az AHIx tökéletes választás nagy teljesítményű LED-es világítási igények esetén, ahol az optikai rugalmasság és a megbízhatóság kiemelkedő jelentőséggel bír. TERMÉK ADATLAP LETÖLTÉS

11 11 AMIx Az AMIx LED Canopy lámpa rugalmas és gyors telepítési megoldást kínál a teniszcsarnokok, sportcsarnokok, parkolók valamint egyéb területek számára. Az AMIx ideális a hagyományos és HID lámpatestek cseréjére, valamint újonnan épülő létesítményekbe egyaránt. TERMÉK ADATLAP LETÖLTÉS

12 12 Egyéb kiegészítő világítás IP54 Downlight Spotlight Integrated Bulkhead Slim downlight Floodlight

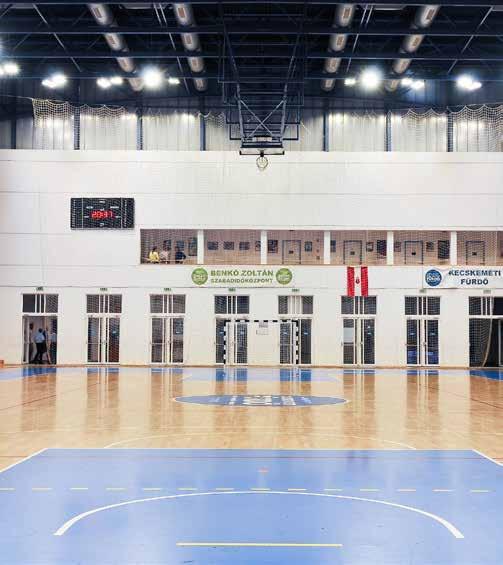

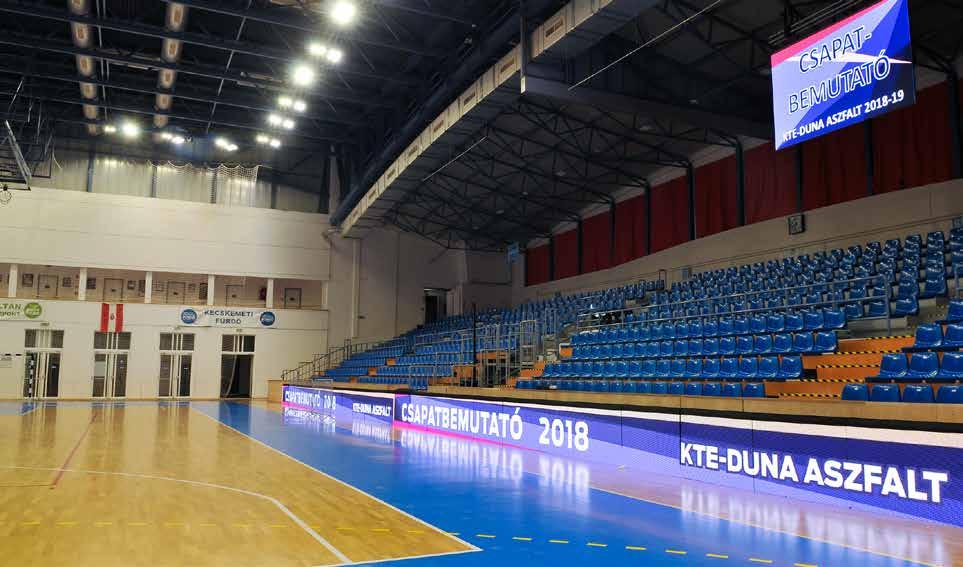

13 13 Kecskeméti Messzi István kosárlabda csarnok Világesemények rendezésére alkalmas pályaméret ülőhely, 6 VIP páholy. Eredeti állapot: fémhalogén fényforrások. Elavult rendszer és világítás. Szükségessé vált egy olyan világítási rendszer ami alkalmas tévéközvetítésekre is, hatékony és akár rendezvények alkalmával is jó megoldásokat jelent. Megoldás: 28db ABV 277W LED lámpa DALI verzérléssel 60k óra L80 élettartam, 4000K 52db AHIx 300W kültéri lámpatest szintén DALI vezérléssel 110k óra L80 élettartam, 4000K Minden lámpa külön vezérelhető, beállított világítási képek edzéshez, meccshez, takarításhoz és tervezhető képek rendezvényekhez. Eredmények: 50% energia megtakarítás. Tizedére csökkent fentartási költségek (lámpacsere, stb). Sokkal jobb látási körülmények és képközvetítési minőség.

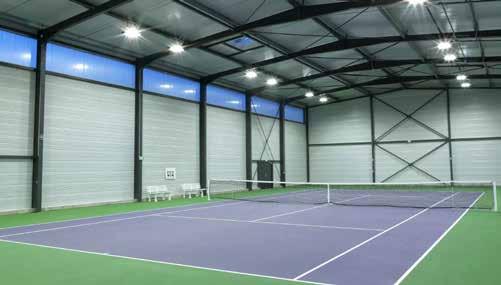

14 14 Beltéri teniszpálya Flaujac beltéri teniszpálya: 8m magas, 36X18m alapterület új építés. Cél a gondtalan játék, ahol ideállisak a látási viszonyok. AHIx lámpatestek250w Lm, 126Lm/W, 4000K IK08, IP66, dimmelhető, 110k óra, extraszéles sugárzási szög a lámpák számának csökkentése és az egyenletesség miatt. Eredmények: Kényelmes és jó látási viszonyok melyek kellenek a labda pontos térbeli elhelyezkedésének érzékeléséhez. Minimális fenntartási költségek. Alacsony energiaköltségek.

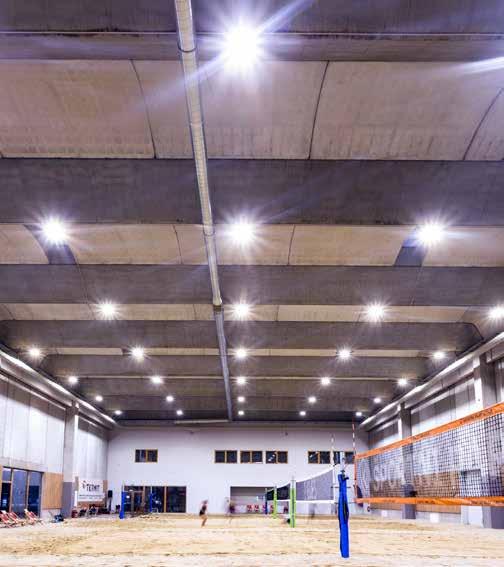

15 15 Ludus Sport park Ljubljana Szabadidős létesítmény m 2 -en: Beltéri strandröplabda és strandfoci pályák. Eredetileg 400W fémhalogén lámpák cseréje. Megoldás: Beltéren 160W AMIx LED reflektorok. 500 Lux a homokon. Kültéren 300W AHIx LED reflektorok - 120Lux Eredmények: Jobb látási viszonyok 60%-kal alacsonyabb energiaköltségek (26kWh-ról 11,2kWh-ra)

16 16 Weboldal Minden információ a termékekről Naprakész Folyamatosan frissül Esettanulmányok ecatalogue Naprakész termékinformáció DIALux modul Tungsram modul a tervezéshez

17 17 Offline alkalmazás Dialux. Egyszerű és hatékony Egyszerű, hatékony és professzionális világítástervezés Legmodernebb technológián alapuló szotver, ingyenes hozzáférés Tökéletesen illeszkedik a tervező mérnökök folyamataiba Egyszerű és gyors energiafogyasztás-mérés Színes fénytérkép LED vagy egyéb lámpatestekkel Keresse beltéri és kültéri világítás megoldásaink teljes választékát, valamint bővebb információt a műszaki adatokról weboldalunkon, online katalógusunkban (ecatalogue)!
