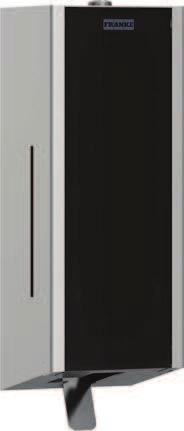

SEIFENSPENDER EXOS625B PRODUKTGRUPPE : Sanitärausstattungen ARTIKELFAMILIE : Seifenspender MODELRANGE : EXOS

Átírás

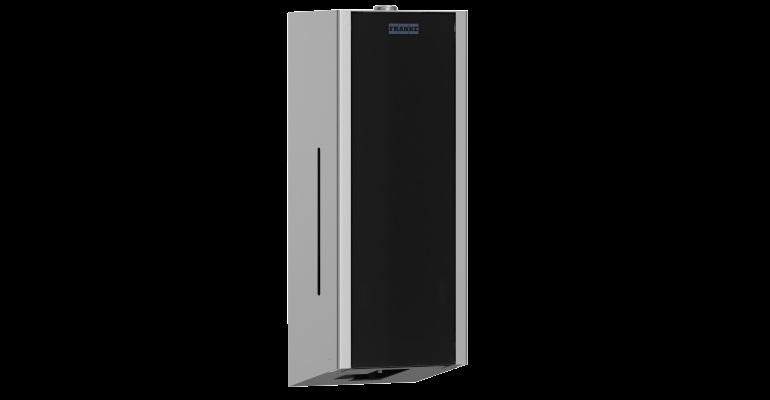

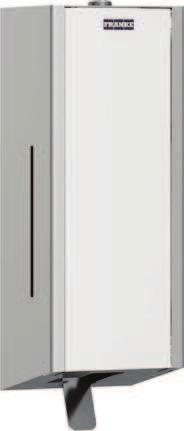

1 SEIFENSPENDER EXOS625B PRODUKTGRUPPE : Sanitärausstattungen ARTIKELFAMILIE : Seifenspender MODELRANGE : EXOS Elektronischer Seifenspender für Aufputzmontage, Chromnickelstahl, Oberfläche seidenmatt, Front schwarzes ESG-Glas, Gehäuse mit InoxPlus Oberflächenveredelung zur Reduzierung von Fingerabdrücken und mit besseren Reinigungseigenschaften (easy to clean), Materialstärke 1,2 mm, seitliche Sichtfenster, mit berührungsloser opto-elektronisch gesteuerter Annährungssensorik, LED- Anzeige für niedrigen Batteriestatus, benötigt vier 1,5 V Batterien Typ AA, geeignet für Flüssigseife oder Lotionen, 800 ml Nachfüllbehälter, spendet je nach verwendeter Seife zwischen 0,6 und 1,1 ml, inklusive Befestigungsmaterial. Abmessungen: 120 x 326 x 120 mm (B x H x T) TECHNISCHE DATEN Bruttogewicht 2,84 kg Nettogewicht 2,75 kg Füllmenge 800 ml Schloss Zylinderschloss Material Edelstahl Materialtyp Chromnickelstahl V2A Anzahl Batterien 4 Gesamttiefe 120,00 mm Gesamthöhe 326,00 mm Gesamtbreite 120,00 mm Oberflächenbehandlung InoxPlus (antifingerprint) Batterietyp AA Mignon Batterie 1,5 V Art des Verbrauchsmaterials Flüssigseife Art der Montage Wandmontage Typ des Seifentanks/-Pumpe integrierter, nachfüllbarer Tank Franke Water Systems ws-info.de@franke.com

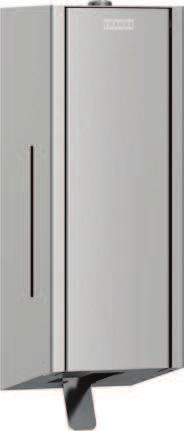

2 SEIFENSPENDER EXOS625B PRODUKTGRUPPE : Sanitärausstattungen ARTIKELFAMILIE : Seifenspender MODELRANGE : EXOS ZUBEHÖR FRONT CHROMNICKELSTAHL FRONT MIT WEISSEM ESG-GLAS UMRÜSTKIT FÜR FLÜSSIGSEIFENSPENDER UMRÜSTKIT FÜR SCHAUMSEIFENSPENDER Franke Water Systems ws-info.de@franke.com

3 Montage- und Betriebsanleitung EN Installation and operating instructions NL Montage- en bedrijfsinstructies EL ES Instrucciones de montaje y servicio PL Instrukcja monta u i obs ugi IT Istruzioni per il montaggio e l'uso CS Návod pro montáž a provoz SV Monterings- och driftinstruktion RO Montaj i instruc iuni de func ionare FR Notice de montage et de mise HU Szerelési és használati útmutató RU en service FI Asennus- ja käyttöohje EXOS625X EXOS616X EXOS616B EXOS625B EXOS616W EXOS625W /

4 EN Important notes NL Belangrijke aanwijzingen EL Use original soap only! Alleen originele zeep gebruiken!! FR Remarques importantes PL Wa ne wskazówki IT Avvertenze importanti Uniquement utiliser du savon original! Stosowa tylko oryginalne myd o! Utilizzare solo sapone originale! DE Wichtige Hinweise SV Viktiga informationer RU Nur Original Seife verwenden! Använd endast originaltvål (EACCS014)!! ES Indicaciones importantes HU Fontos útmutatások RO Indica ii importante Utilice únicamente jabón original! Csak eredeti szappant használjon! Folosi i numai detergent original! CS D ležité upozorn ní FI Tärkeitä ohjeita Používejte pouze originální mýdlo! Käytä vai alkuperäistä saippuaa! 2

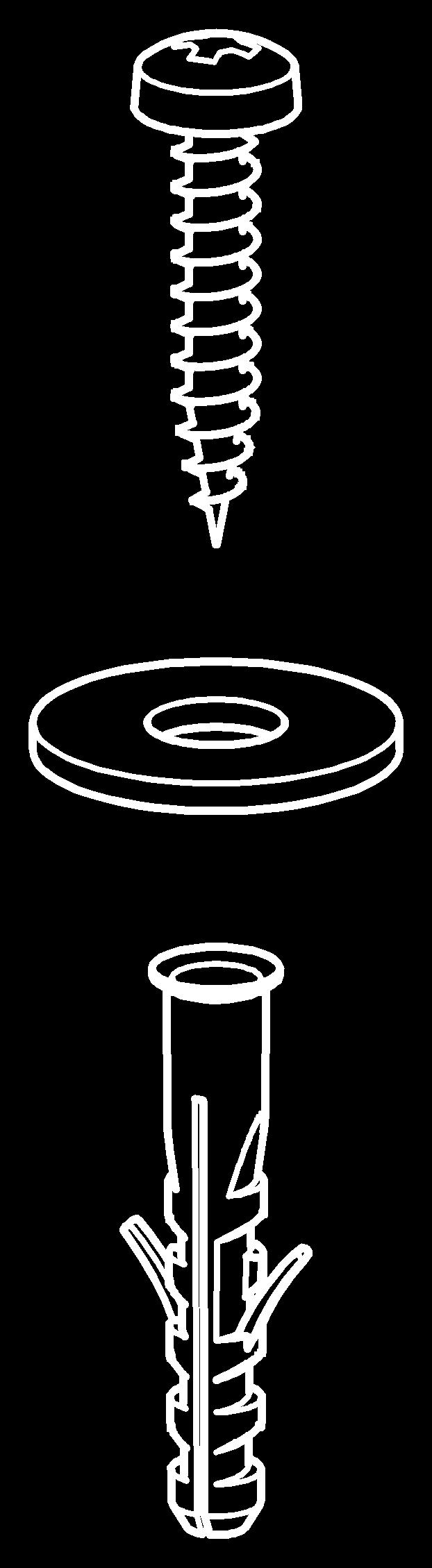

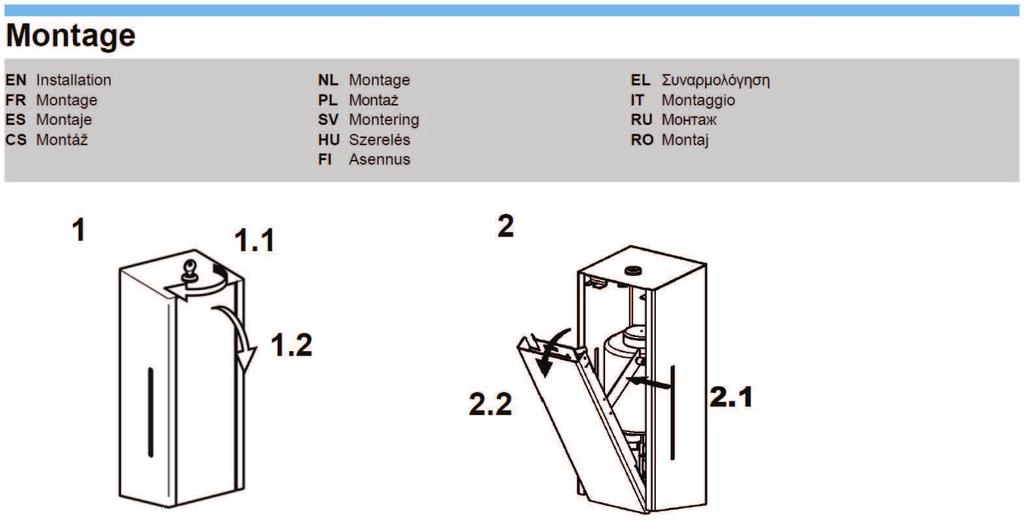

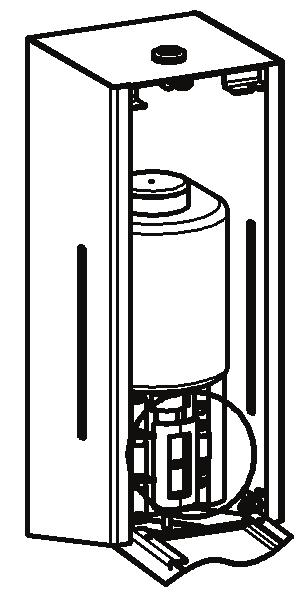

5 Montage EN Installation NL Montage EL FR Montage PL Monta IT Montaggio ES Montaje SV Montering RU CS Montáž HU Szerelés RO Montaj FI Asennus

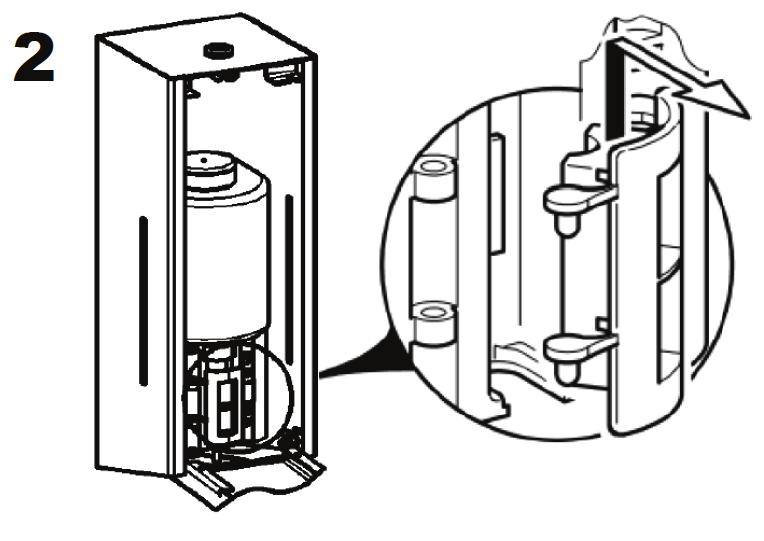

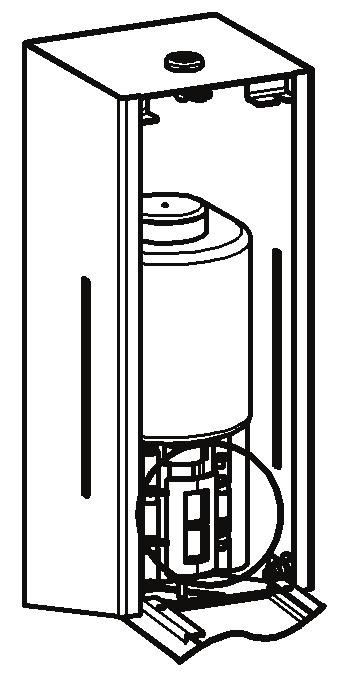

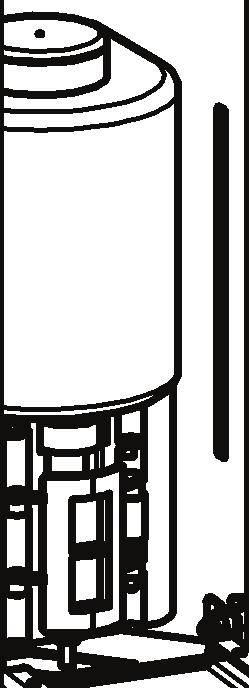

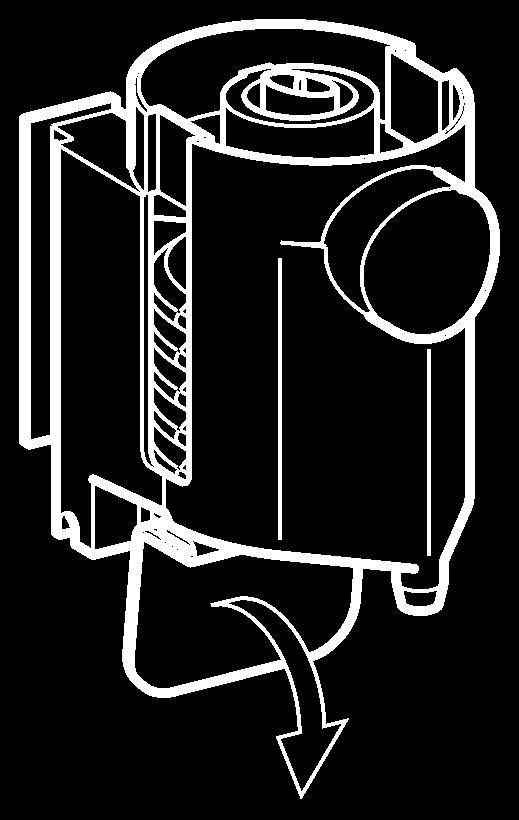

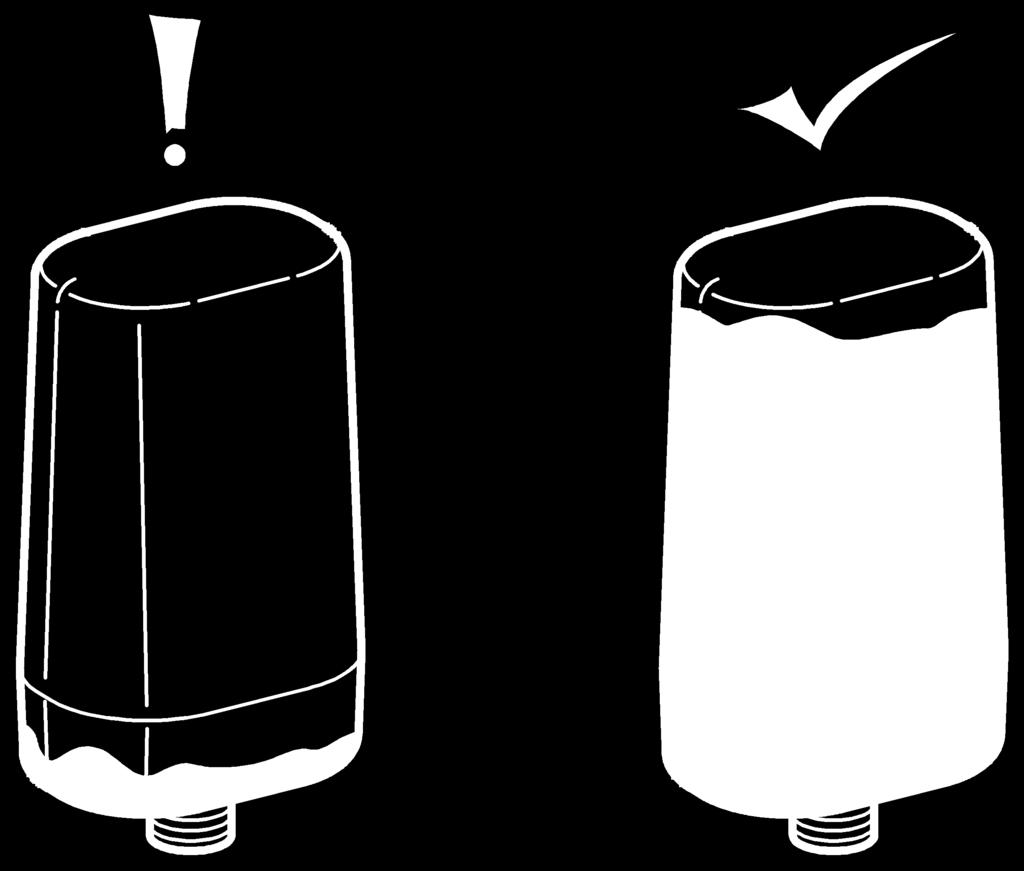

6 Tank wechseln EN Replace tank NL Tank vervangen EL FR Changer le réservoir PL Wymieni zbiornik IT Cambiare il serbatoio ES Cambiar depósito SV Byt tank RU CS3Vym te nádrž HU Tartály cseréje RO Înlocui i rezervorul 4 FI Nestesäiliön vaihto

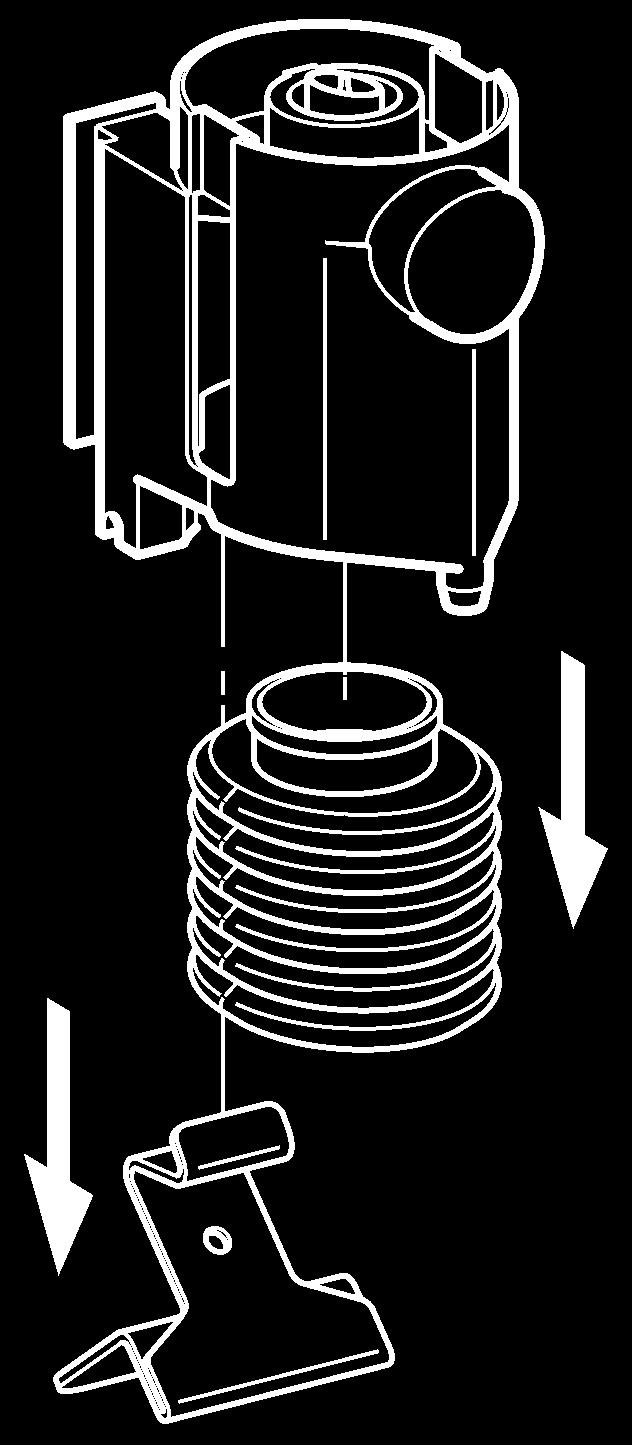

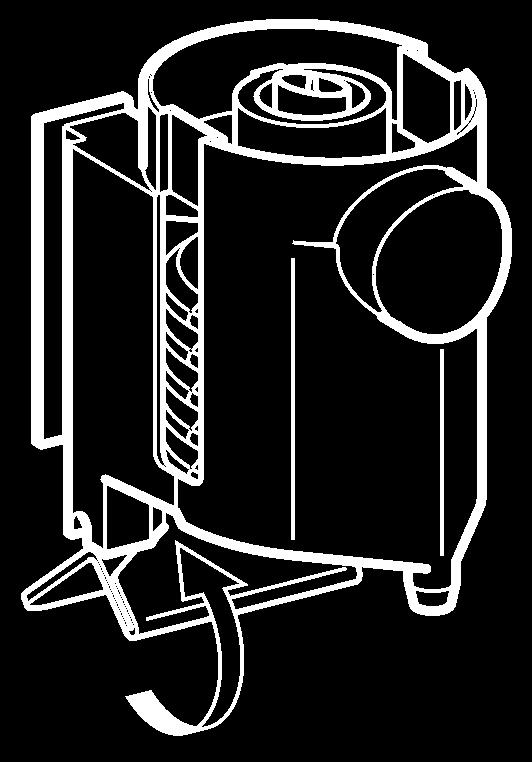

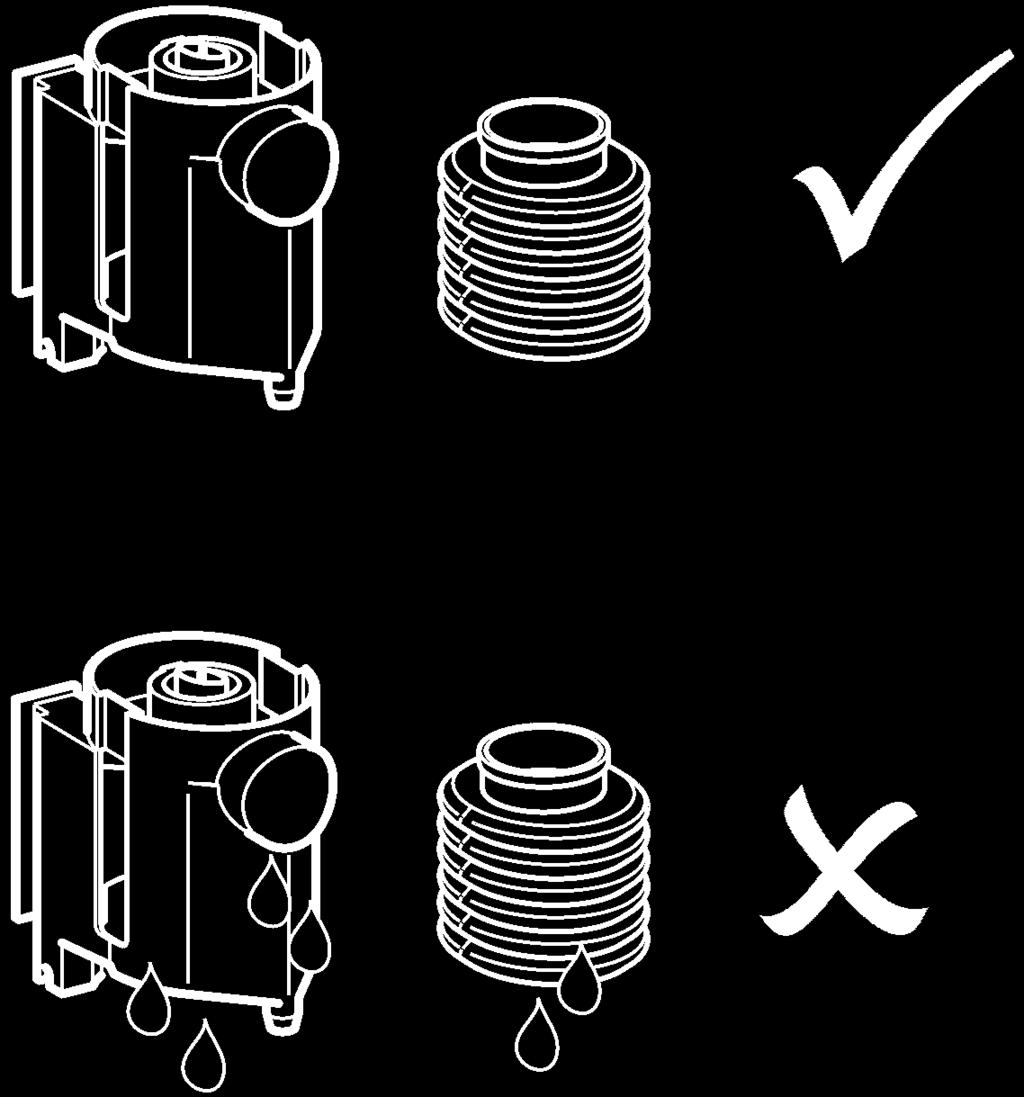

7 Pumpe wechseln EN Replace pump NL Pomp vervangen EL FR Changer la pompe PL Wymieni pomp IT Cambiare la pompa ES Cambiar bomba SV Byt pump RU CS Vym te erpadlo HU Szivattyú cseréje RO Înlocui i pompa FI Pumpun vaihto

8 A A

9 7 A A

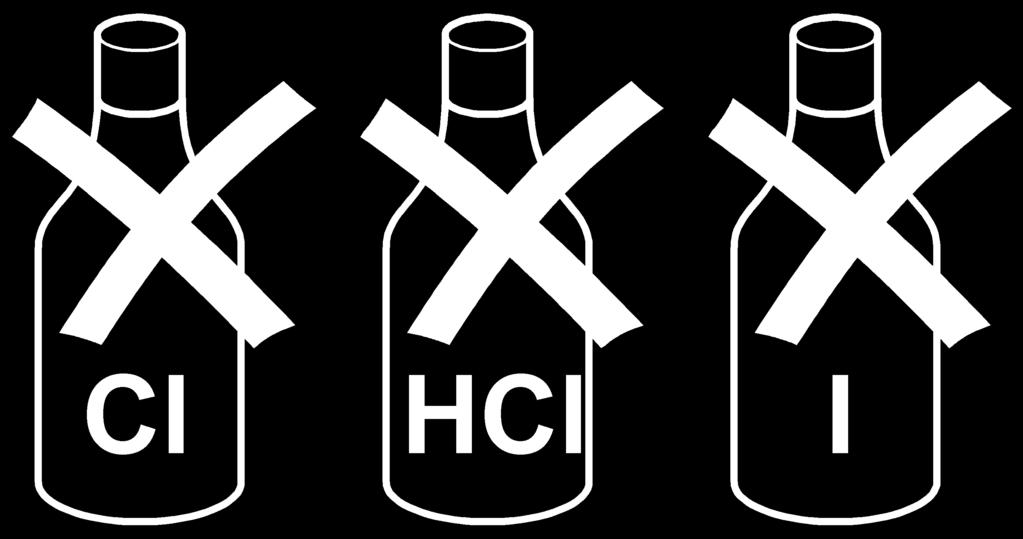

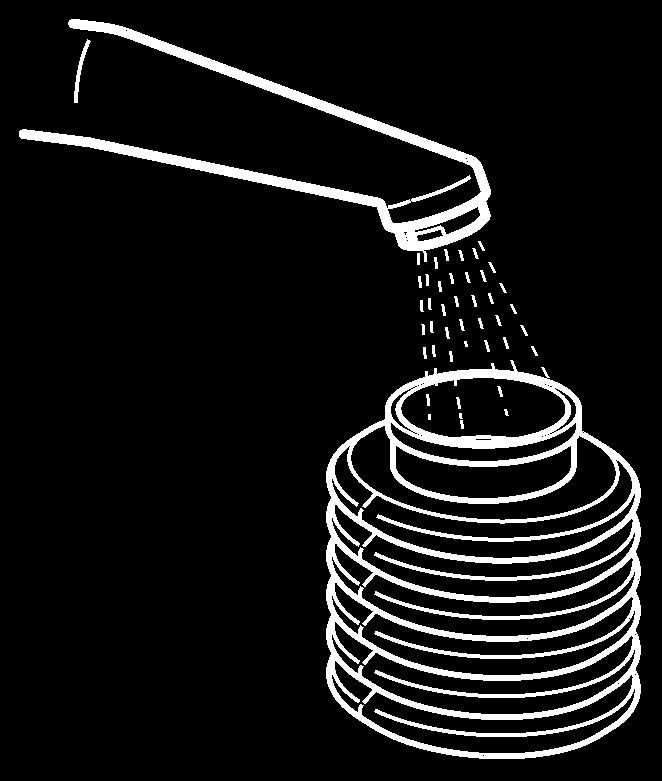

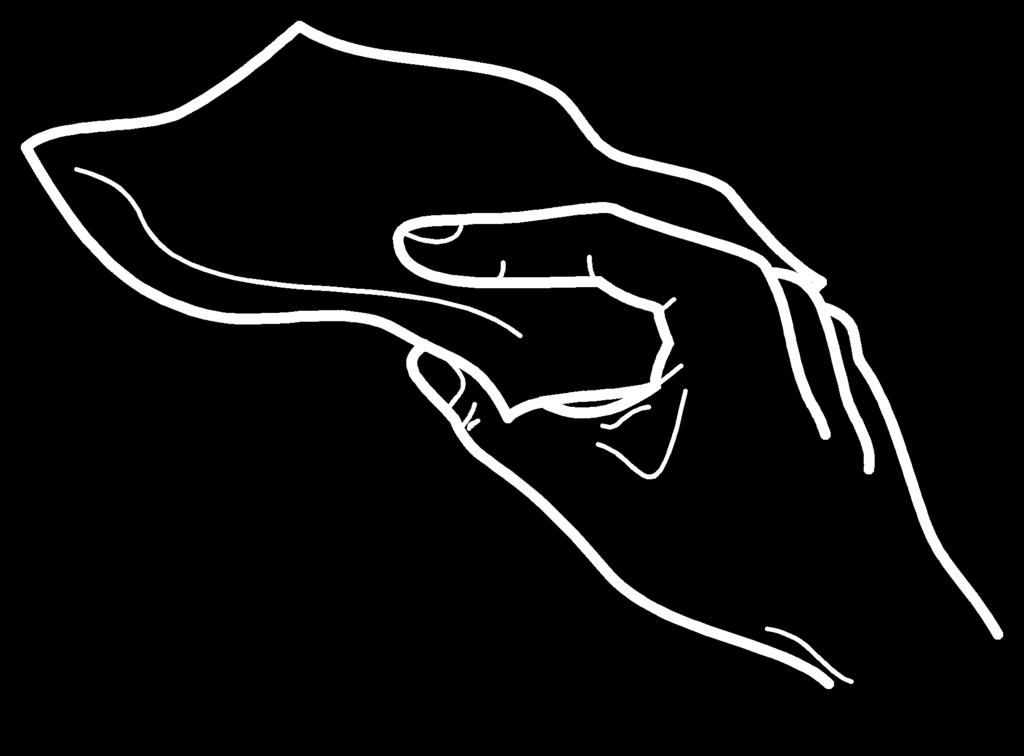

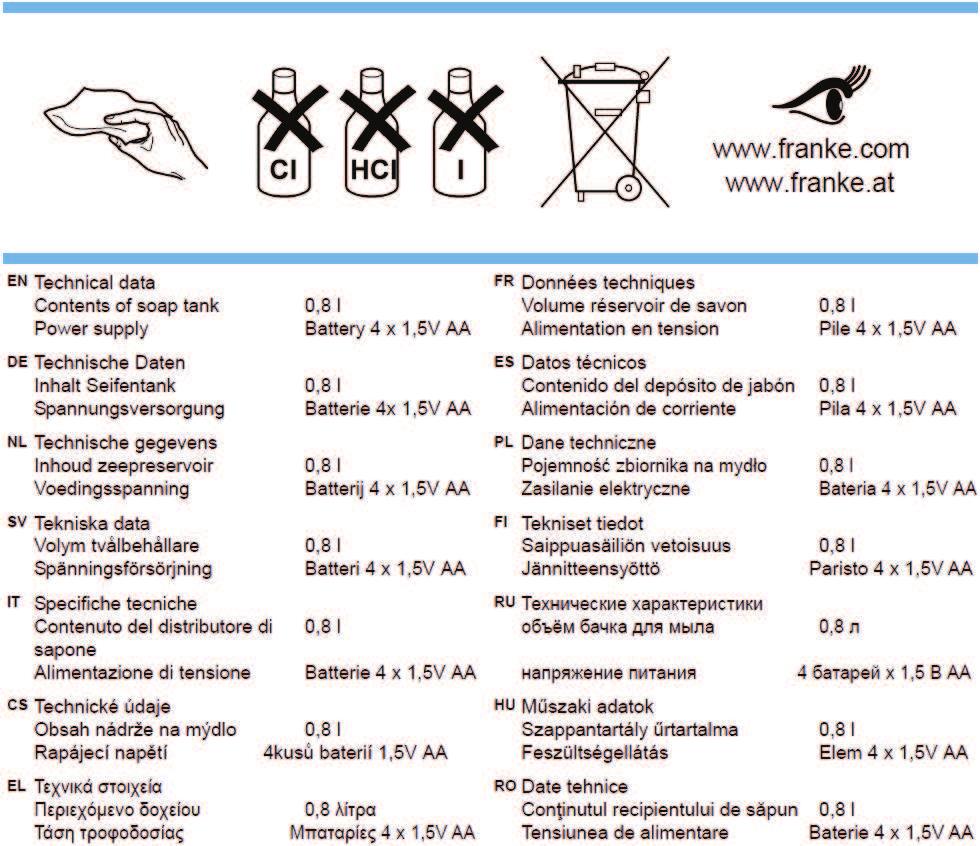

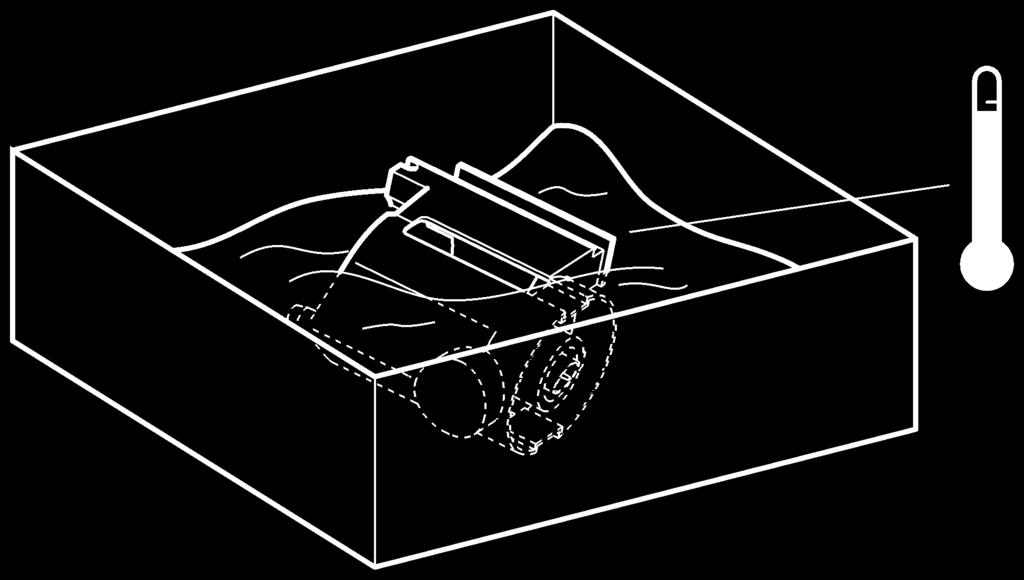

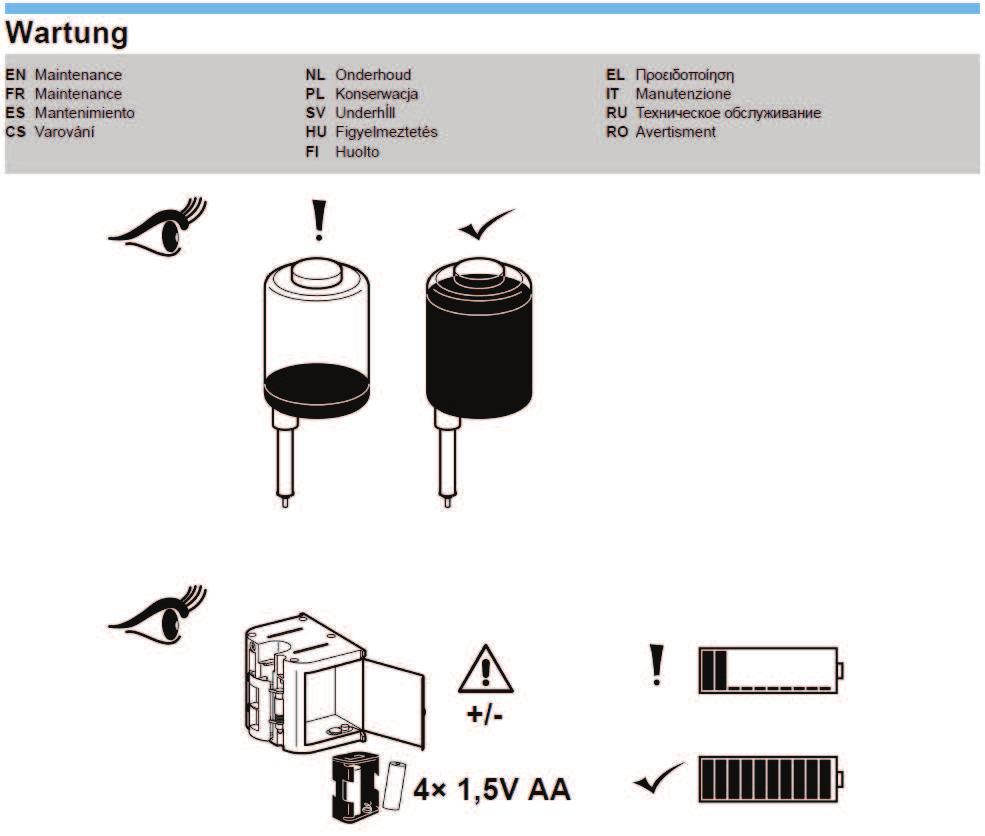

10 9 10 Wartung und Pflege EN Maintenance and servicing NL Onderhoud en verzorging EL FR Maintenance et entretien PL Konserwacja i piel gnacja IT Manutenzione e cura ES Mantenimiento y limpieza SV Underhåll och skötsel RU CS Údržba a pé e HU Karbantartás és ápolás RO Între inere i îngrijire 9.2 FI Huolto ja hoito

11 5 6 9

12 Ersatzteile EN Replacement parts NL Reserveonderdelen EL FR Piéces de rechange PL Cz ci zamienne IT Pezzi di ricambio ES Piezas de recambio SV Reservdelar RU CS Náhradní díly HU Pótalkatrészek RO Piese de schimb FI Varaosat EACCS EACCS ZEXOS ZEXOS616B EACCS ZEXOS616W

13 Notizen EN Notes NL Notities EL FR Notes PL Uwagi IT Annotazioni ES Notas SV Notiser RU CS Poznámky HU Jegyzetek RO Noti e FI Muistiinpanot 11
