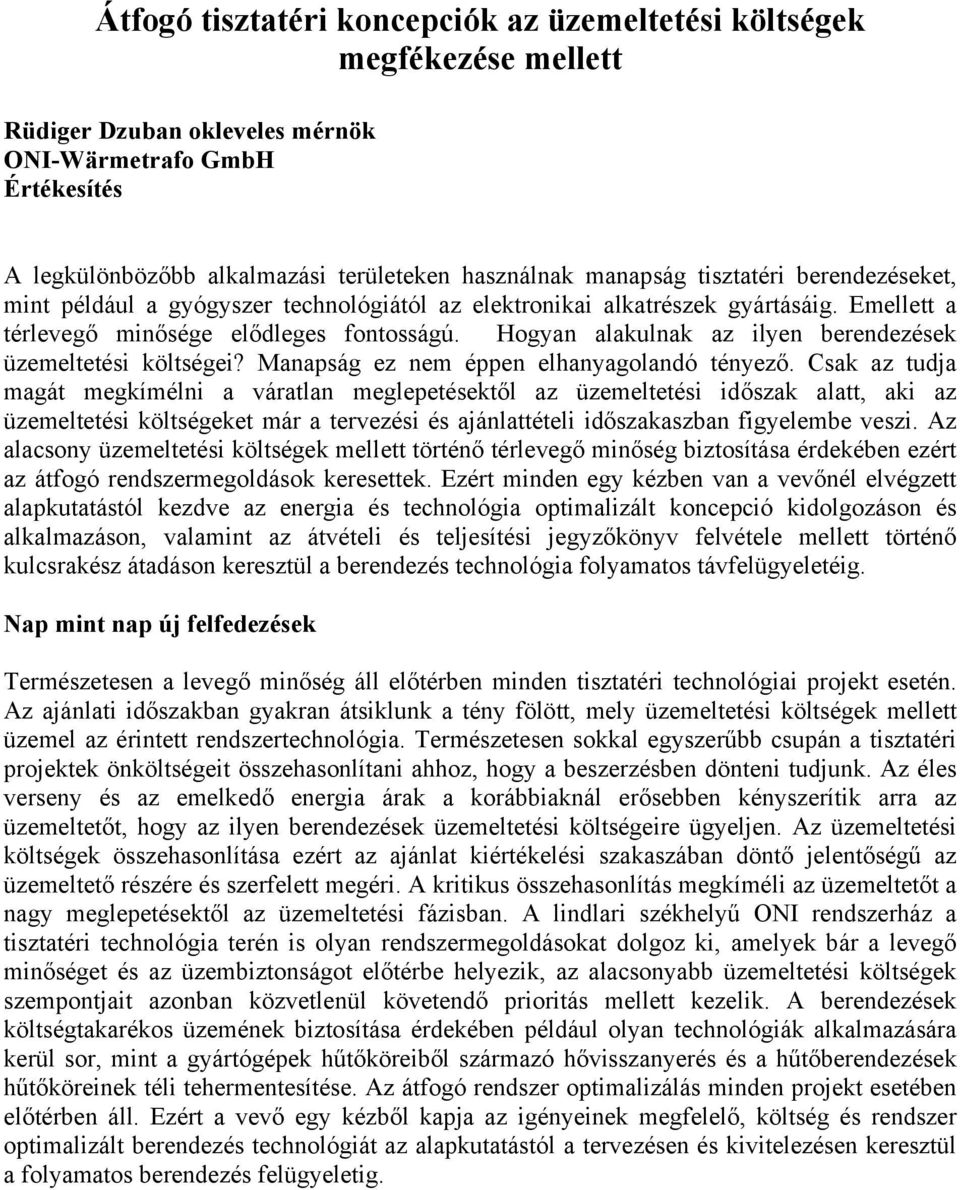

2 Átfogó tisztatéri koncepciók az üzemeltetési költségek megfékezése mellett Rüdiger Dzuban okleveles mérnök ONI-Wärmetrafo GmbH Értékesítés A legkülönbözőbb alkalmazási területeken használnak manapság tisztatéri berendezéseket, mint például a gyógyszer technológiától az elektronikai alkatrészek gyártásáig. Emellett a térlevegő minősége elődleges fontosságú. Hogyan alakulnak az ilyen berendezések üzemeltetési költségei? Manapság ez nem éppen elhanyagolandó tényező. Csak az tudja magát megkímélni a váratlan meglepetésektől az üzemeltetési időszak alatt, aki az üzemeltetési költségeket már a tervezési és ajánlattételi időszakaszban figyelembe veszi. Az alacsony üzemeltetési költségek mellett történő térlevegő minőség biztosítása érdekében ezért az átfogó rendszermegoldások keresettek. Ezért minden egy kézben van a vevőnél elvégzett alapkutatástól kezdve az energia és technológia optimalizált koncepció kidolgozáson és alkalmazáson, valamint az átvételi és teljesítési jegyzőkönyv felvétele mellett történő kulcsrakész átadáson keresztül a berendezés technológia folyamatos távfelügyeletéig. Nap mint nap új felfedezések Természetesen a levegő minőség áll előtérben minden tisztatéri technológiai projekt esetén. Az ajánlati időszakban gyakran átsiklunk a tény fölött, mely üzemeltetési költségek mellett üzemel az érintett rendszertechnológia. Természetesen sokkal egyszerűbb csupán a tisztatéri projektek önköltségeit összehasonlítani ahhoz, hogy a beszerzésben dönteni tudjunk. Az éles verseny és az emelkedő energia árak a korábbiaknál erősebben kényszerítik arra az üzemeltetőt, hogy az ilyen berendezések üzemeltetési költségeire ügyeljen. Az üzemeltetési költségek összehasonlítása ezért az ajánlat kiértékelési szakaszában döntő jelentőségű az üzemeltető részére és szerfelett megéri. A kritikus összehasonlítás megkíméli az üzemeltetőt a nagy meglepetésektől az üzemeltetési fázisban. A lindlari székhelyű ONI rendszerház a tisztatéri technológia terén is olyan rendszermegoldásokat dolgoz ki, amelyek bár a levegő minőséget és az üzembiztonságot előtérbe helyezik, az alacsonyabb üzemeltetési költségek szempontjait azonban közvetlenül követendő prioritás mellett kezelik. A berendezések költségtakarékos üzemének biztosítása érdekében például olyan technológiák alkalmazására kerül sor, mint a gyártógépek hűtőköreiből származó hővisszanyerés és a hűtőberendezések hűtőköreinek téli tehermentesítése. Az átfogó rendszer optimalizálás minden projekt esetében előtérben áll. Ezért a vevő egy kézből kapja az igényeinek megfelelő, költség és rendszer optimalizált berendezés technológiát az alapkutatástól a tervezésen és kivitelezésen keresztül a folyamatos berendezés felügyeletig.

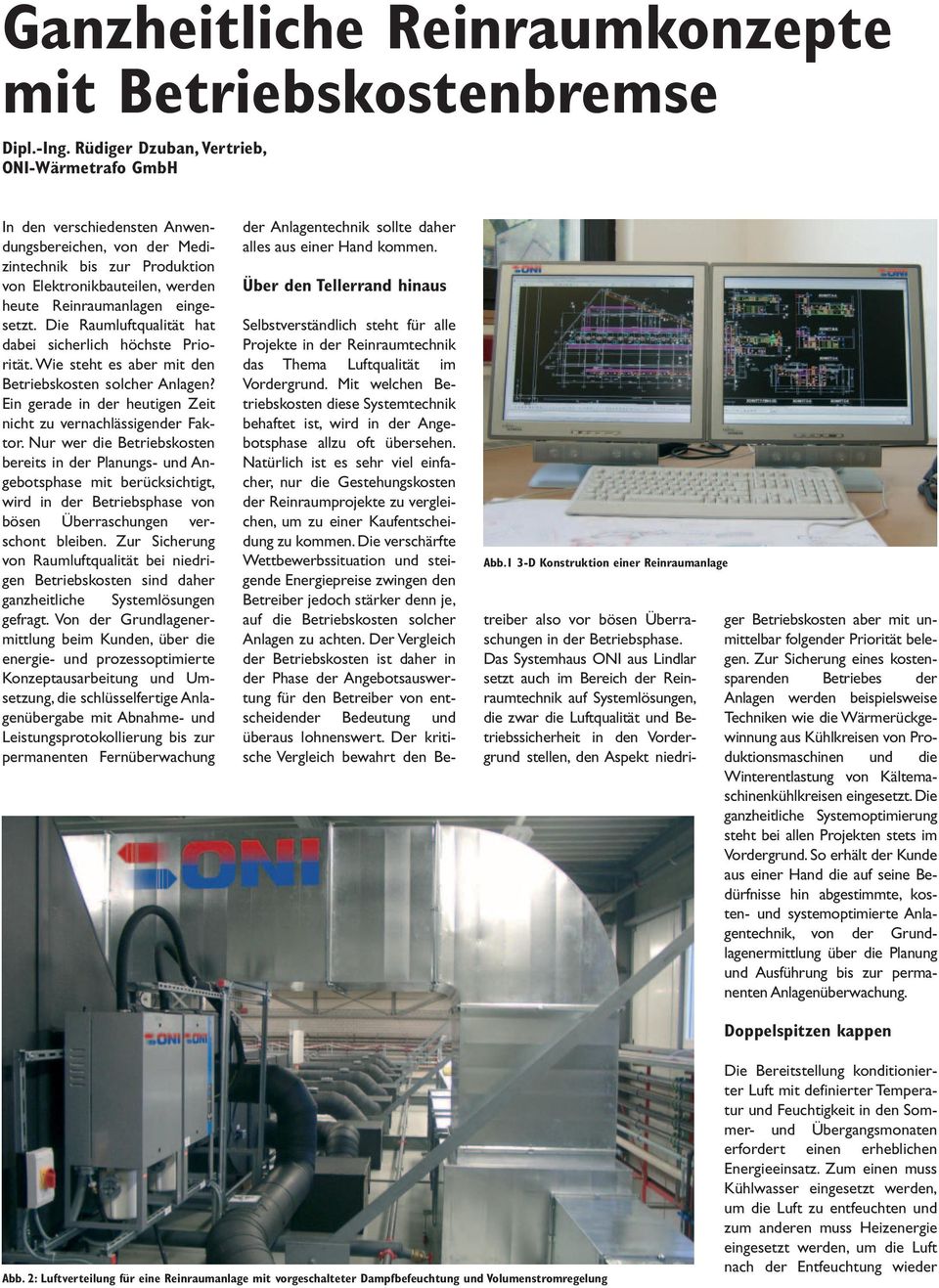

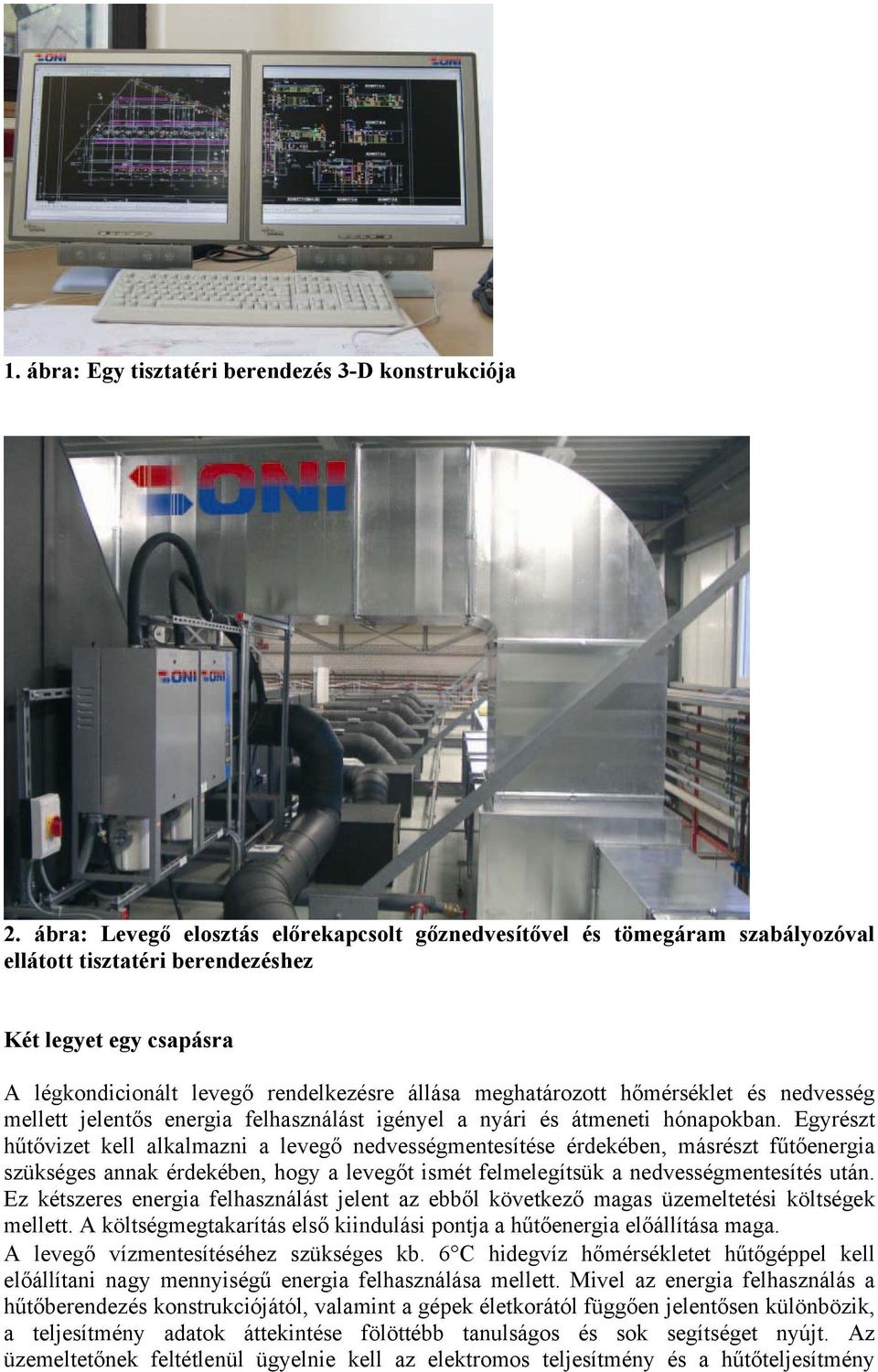

3 1. ábra: Egy tisztatéri berendezés 3-D konstrukciója 2. ábra: Levegő elosztás előrekapcsolt gőznedvesítővel és tömegáram szabályozóval ellátott tisztatéri berendezéshez Két legyet egy csapásra A légkondicionált levegő rendelkezésre állása meghatározott hőmérséklet és nedvesség mellett jelentős energia felhasználást igényel a nyári és átmeneti hónapokban. Egyrészt hűtővizet kell alkalmazni a levegő nedvességmentesítése érdekében, másrészt fűtőenergia szükséges annak érdekében, hogy a levegőt ismét felmelegítsük a nedvességmentesítés után. Ez kétszeres energia felhasználást jelent az ebből következő magas üzemeltetési költségek mellett. A költségmegtakarítás első kiindulási pontja a hűtőenergia előállítása maga. A levegő vízmentesítéséhez szükséges kb. 6 C hidegvíz hőmérsékletet hűtőgéppel kell előállítani nagy mennyiségű energia felhasználása mellett. Mivel az energia felhasználás a hűtőberendezés konstrukciójától, valamint a gépek életkorától függően jelentősen különbözik, a teljesítmény adatok áttekintése fölöttébb tanulságos és sok segítséget nyújt. Az üzemeltetőnek feltétlenül ügyelnie kell az elektromos teljesítmény és a hűtőteljesítmény

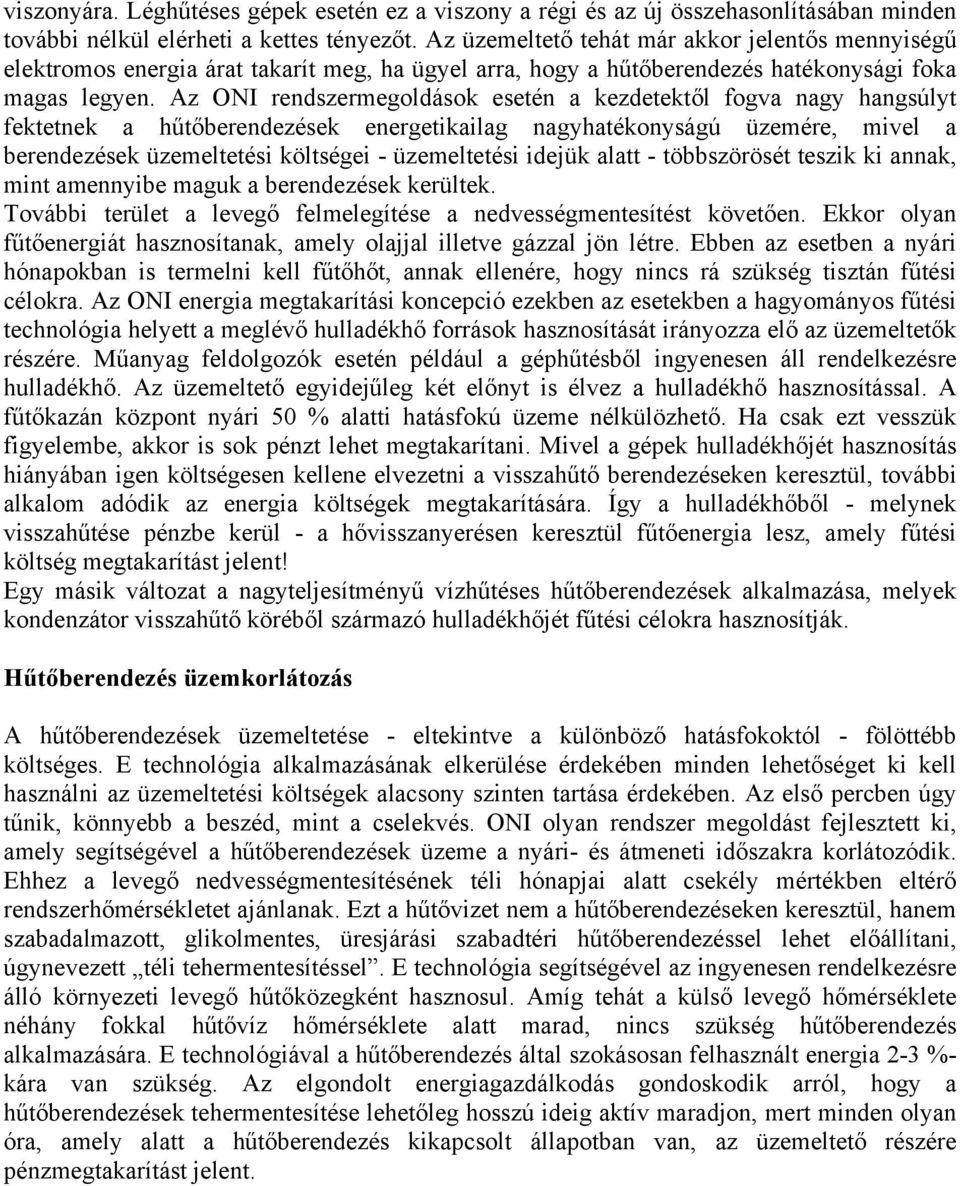

4 viszonyára. Léghűtéses gépek esetén ez a viszony a régi és az új összehasonlításában minden további nélkül elérheti a kettes tényezőt. Az üzemeltető tehát már akkor jelentős mennyiségű elektromos energia árat takarít meg, ha ügyel arra, hogy a hűtőberendezés hatékonysági foka magas legyen. Az ONI rendszermegoldások esetén a kezdetektől fogva nagy hangsúlyt fektetnek a hűtőberendezések energetikailag nagyhatékonyságú üzemére, mivel a berendezések üzemeltetési költségei - üzemeltetési idejük alatt - többszörösét teszik ki annak, mint amennyibe maguk a berendezések kerültek. További terület a levegő felmelegítése a nedvességmentesítést követően. Ekkor olyan fűtőenergiát hasznosítanak, amely olajjal illetve gázzal jön létre. Ebben az esetben a nyári hónapokban is termelni kell fűtőhőt, annak ellenére, hogy nincs rá szükség tisztán fűtési célokra. Az ONI energia megtakarítási koncepció ezekben az esetekben a hagyományos fűtési technológia helyett a meglévő hulladékhő források hasznosítását irányozza elő az üzemeltetők részére. Műanyag feldolgozók esetén például a géphűtésből ingyenesen áll rendelkezésre hulladékhő. Az üzemeltető egyidejűleg két előnyt is élvez a hulladékhő hasznosítással. A fűtőkazán központ nyári 50 % alatti hatásfokú üzeme nélkülözhető. Ha csak ezt vesszük figyelembe, akkor is sok pénzt lehet megtakarítani. Mivel a gépek hulladékhőjét hasznosítás hiányában igen költségesen kellene elvezetni a visszahűtő berendezéseken keresztül, további alkalom adódik az energia költségek megtakarítására. Így a hulladékhőből - melynek visszahűtése pénzbe kerül - a hővisszanyerésen keresztül fűtőenergia lesz, amely fűtési költség megtakarítást jelent! Egy másik változat a nagyteljesítményű vízhűtéses hűtőberendezések alkalmazása, melyek kondenzátor visszahűtő köréből származó hulladékhőjét fűtési célokra hasznosítják. Hűtőberendezés üzemkorlátozás A hűtőberendezések üzemeltetése - eltekintve a különböző hatásfokoktól - fölöttébb költséges. E technológia alkalmazásának elkerülése érdekében minden lehetőséget ki kell használni az üzemeltetési költségek alacsony szinten tartása érdekében. Az első percben úgy tűnik, könnyebb a beszéd, mint a cselekvés. ONI olyan rendszer megoldást fejlesztett ki, amely segítségével a hűtőberendezések üzeme a nyári- és átmeneti időszakra korlátozódik. Ehhez a levegő nedvességmentesítésének téli hónapjai alatt csekély mértékben eltérő rendszerhőmérsékletet ajánlanak. Ezt a hűtővizet nem a hűtőberendezéseken keresztül, hanem szabadalmazott, glikolmentes, üresjárási szabadtéri hűtőberendezéssel lehet előállítani, úgynevezett téli tehermentesítéssel. E technológia segítségével az ingyenesen rendelkezésre álló környezeti levegő hűtőközegként hasznosul. Amíg tehát a külső levegő hőmérséklete néhány fokkal hűtővíz hőmérséklete alatt marad, nincs szükség hűtőberendezés alkalmazására. E technológiával a hűtőberendezés által szokásosan felhasznált energia 2-3 %- kára van szükség. Az elgondolt energiagazdálkodás gondoskodik arról, hogy a hűtőberendezések tehermentesítése lehetőleg hosszú ideig aktív maradjon, mert minden olyan óra, amely alatt a hűtőberendezés kikapcsolt állapotban van, az üzemeltető részére pénzmegtakarítást jelent.

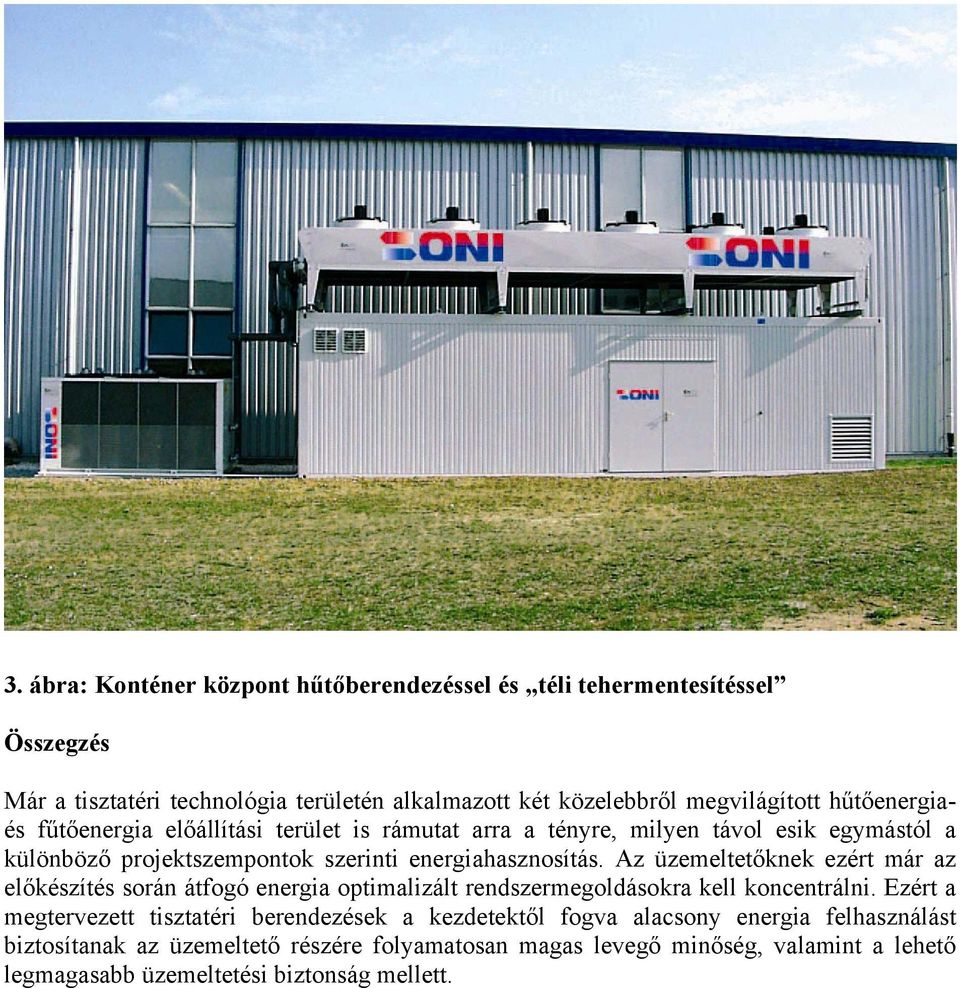

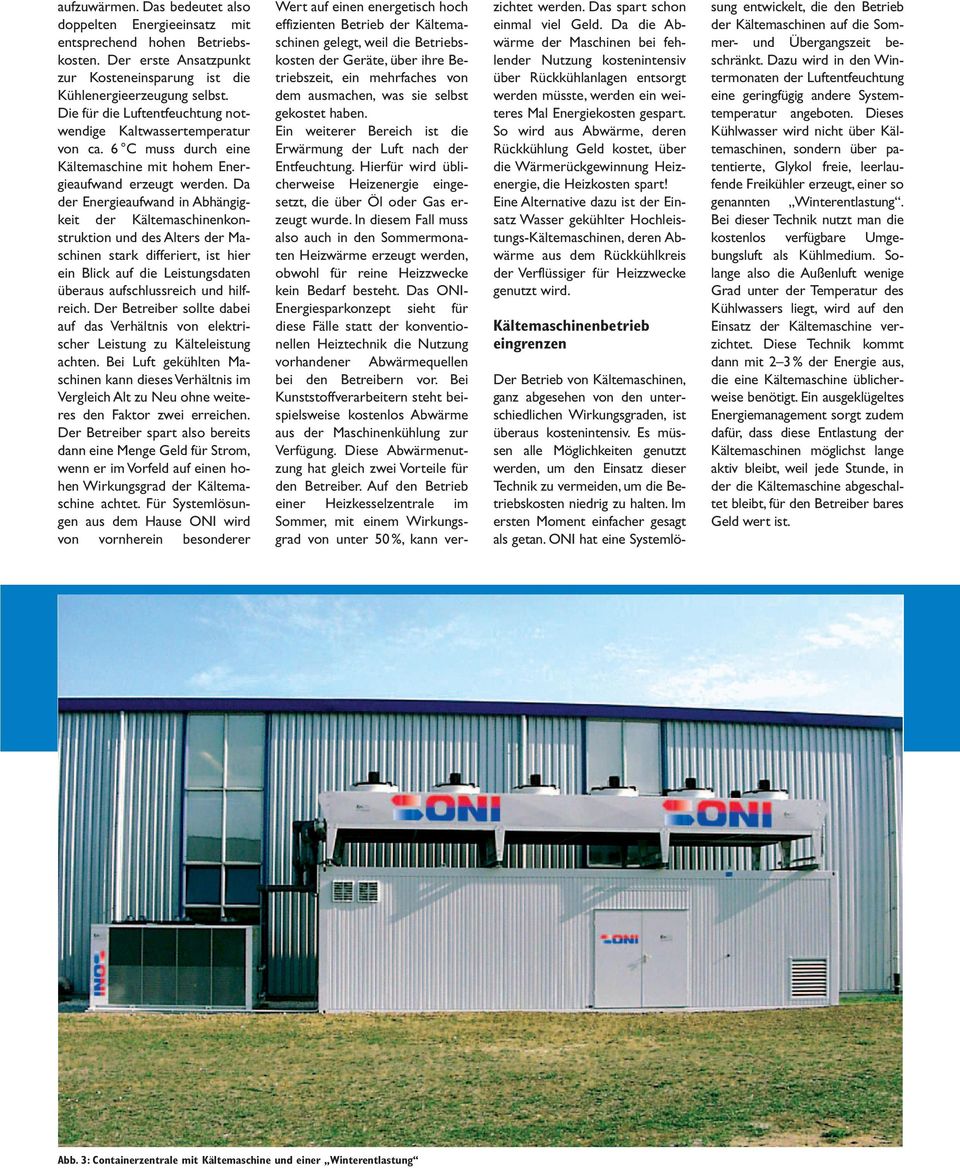

5 3. ábra: Konténer központ hűtőberendezéssel és téli tehermentesítéssel Összegzés Már a tisztatéri technológia területén alkalmazott két közelebbről megvilágított hűtőenergiaés fűtőenergia előállítási terület is rámutat arra a tényre, milyen távol esik egymástól a különböző projektszempontok szerinti energiahasznosítás. Az üzemeltetőknek ezért már az előkészítés során átfogó energia optimalizált rendszermegoldásokra kell koncentrálni. Ezért a megtervezett tisztatéri berendezések a kezdetektől fogva alacsony energia felhasználást biztosítanak az üzemeltető részére folyamatosan magas levegő minőség, valamint a lehető legmagasabb üzemeltetési biztonság mellett.

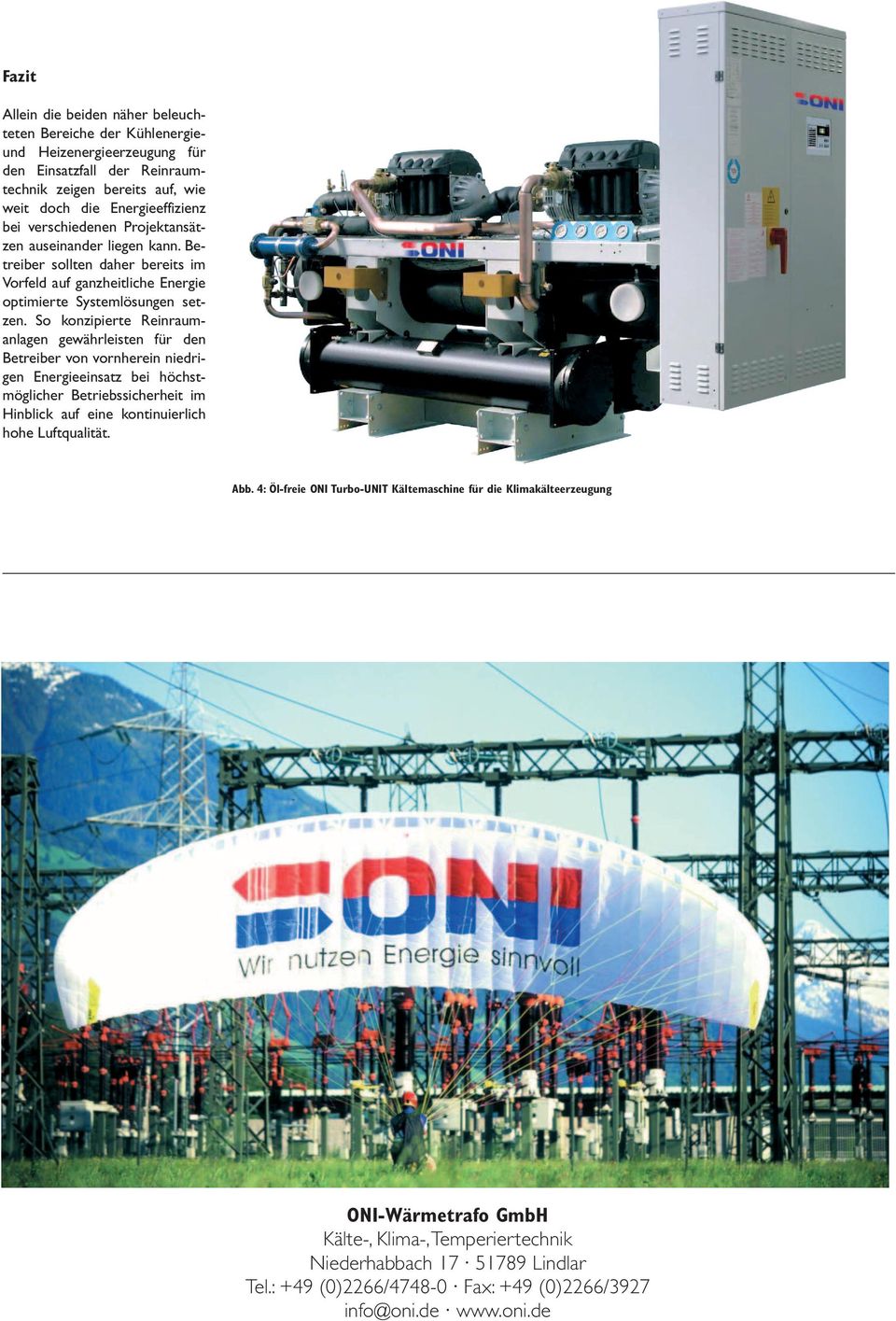

6 4. ábra: Olajmentes ONI Turbo-UNIT típusú hűtőberendezés a légkondicionáló hűtési üzeméhez ONI Az energiát ésszerűen hasznosítjuk ONI-Wärmetrafo GmbH Hűtési-, légkondicionálási-, hőmérsékletszabályozási technológiák Niederhabach Lindlar Tel.: +49 (0)2266/ Fax: +49(0)2266/3927 info@oni.de
