A PESZTONKA ORRJÁRATTISZTÍTÓ KÉSZÜLÉK TARTOZÉKAI:

Átírás

1

2

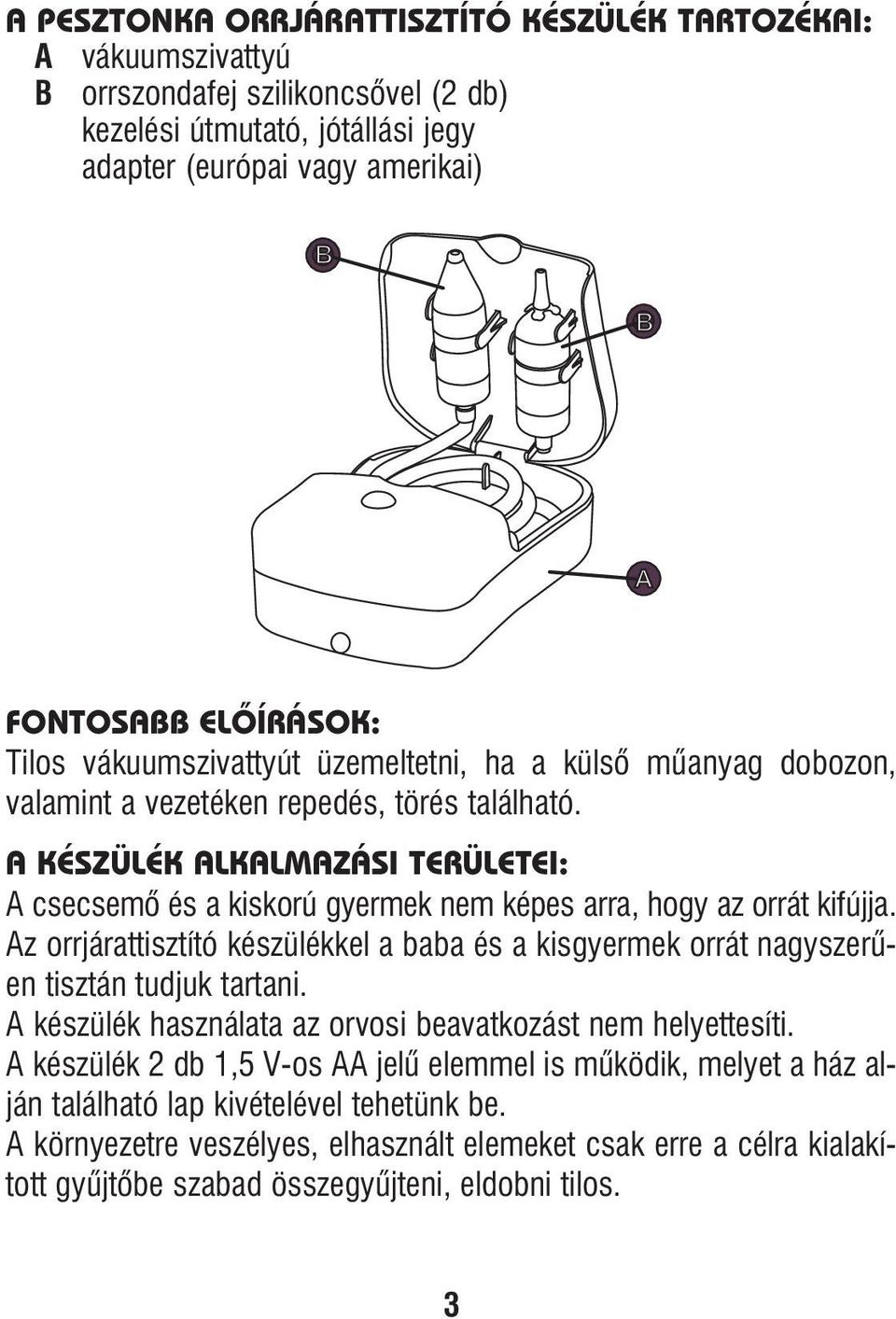

3 A PESZTONKA ORRJÁRATTISZTÍTÓ KÉSZÜLÉK TARTOZÉKAI: A vákuumszivattyú B orrszondafej szilikoncsõvel (2 db) kezelési útmutató, jótállási jegy adapter (európai vagy amerikai) FONTOSABB ELÕÍRÁSOK: Tilos vákuumszivattyút üzemeltetni, ha a külsõ mûanyag dobozon, valamint a vezetéken repedés, törés található. A KÉSZÜLÉK ALKALMAZÁSI TERÜLETEI: A cse cse mõ és a kis ko rú gyer mek nem ké pes ar ra, hogy az or rát ki fúj ja. Az orrjárattisztító készülékkel a baba és a kisgyermek orrát nagyszerûen tisztán tudjuk tartani. A készülék használata az orvosi beavatkozást nem helyettesíti. A ké szü lék 2 db 1,5 V-os AA je lû elem mel is mû kö dik, me lyet a ház al - ján található lap kivételével tehetünk be. A kör nye zet re ve szé lyes, el hasz nált ele me ket csak er re a cél ra ki ala kí - tott gyûjtõbe szabad összegyûjteni, eldobni tilos. 3

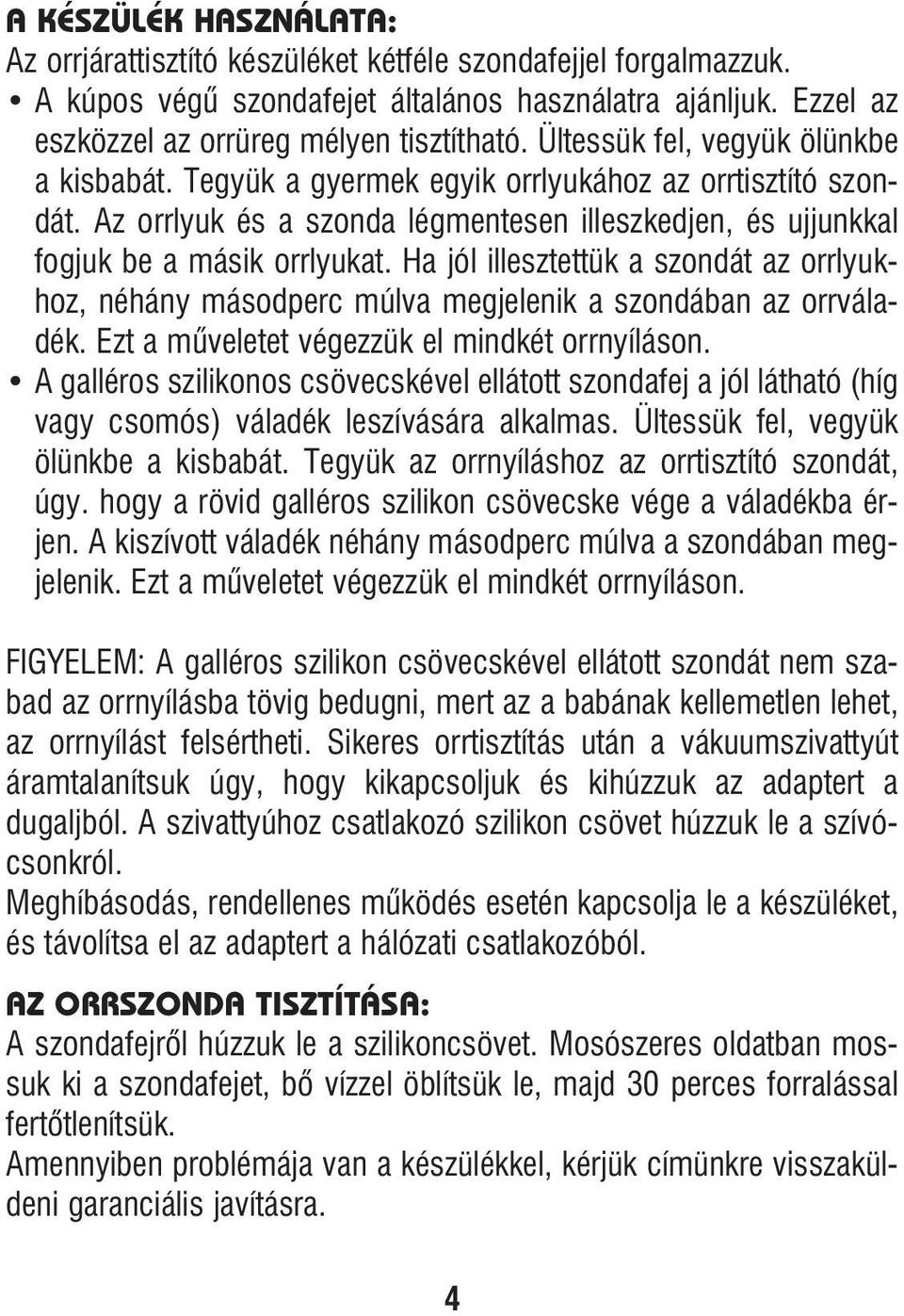

4 A KÉSZÜLÉK HASZNÁLATA: Az orrjárattisztító készüléket kétféle szondafejjel forgalmazzuk. A kúpos végû szondafejet általános használatra ajánljuk. Ezzel az eszközzel az orrüreg mélyen tisztítható. Ültessük fel, vegyük ölünkbe a kisbabát. Tegyük a gyermek egyik orrlyukához az orrtisztító szondát. Az orrlyuk és a szonda légmentesen illeszkedjen, és ujjunkkal fog juk be a má sik orr lyu kat. Ha jól il lesz tet tük a szon dát az orr lyuk - hoz, néhány másodperc múlva megjelenik a szondában az orrváladék. Ezt a mûveletet végezzük el mindkét orrnyíláson. A galléros szilikonos csövecskével ellátott szondafej a jól látható (híg vagy csomós) váladék leszívására alkalmas. Ültessük fel, vegyük ölünkbe a kisbabát. Tegyük az orrnyíláshoz az orrtisztító szondát, úgy. hogy a rövid galléros szilikon csövecske vége a váladékba érjen. A kiszívott váladék néhány másodperc múlva a szondában megjelenik. Ezt a mûveletet végezzük el mindkét orrnyíláson. FIGYELEM: A galléros szilikon csövecskével ellátott szondát nem szabad az orrnyílásba tövig bedugni, mert az a babának kellemetlen lehet, az orrnyílást felsértheti. Sikeres orrtisztítás után a vákuumszivattyút áramtalanítsuk úgy, hogy kikapcsoljuk és kihúzzuk az adaptert a dugaljból. A szi vat tyú hoz csat la ko zó szil ikon csö vet húz zuk le a szí vó - csonkról. Meghíbásodás, rendellenes mûködés esetén kapcsolja le a készüléket, és távolítsa el az adaptert a hálózati csatlakozóból. AZ ORRSZONDA TISZTÍTÁSA: A szon da fej rõl húz zuk le a szilikoncsövet. Mo só sze res ol dat ban mos - suk ki a szon da fe jet, bõ víz zel öb lít sük le, majd 30 per ces for ra lás sal fertõtlenítsük. Amennyiben problémája van a készülékkel, kérjük címünkre visszaküldeni garanciális javításra. 4

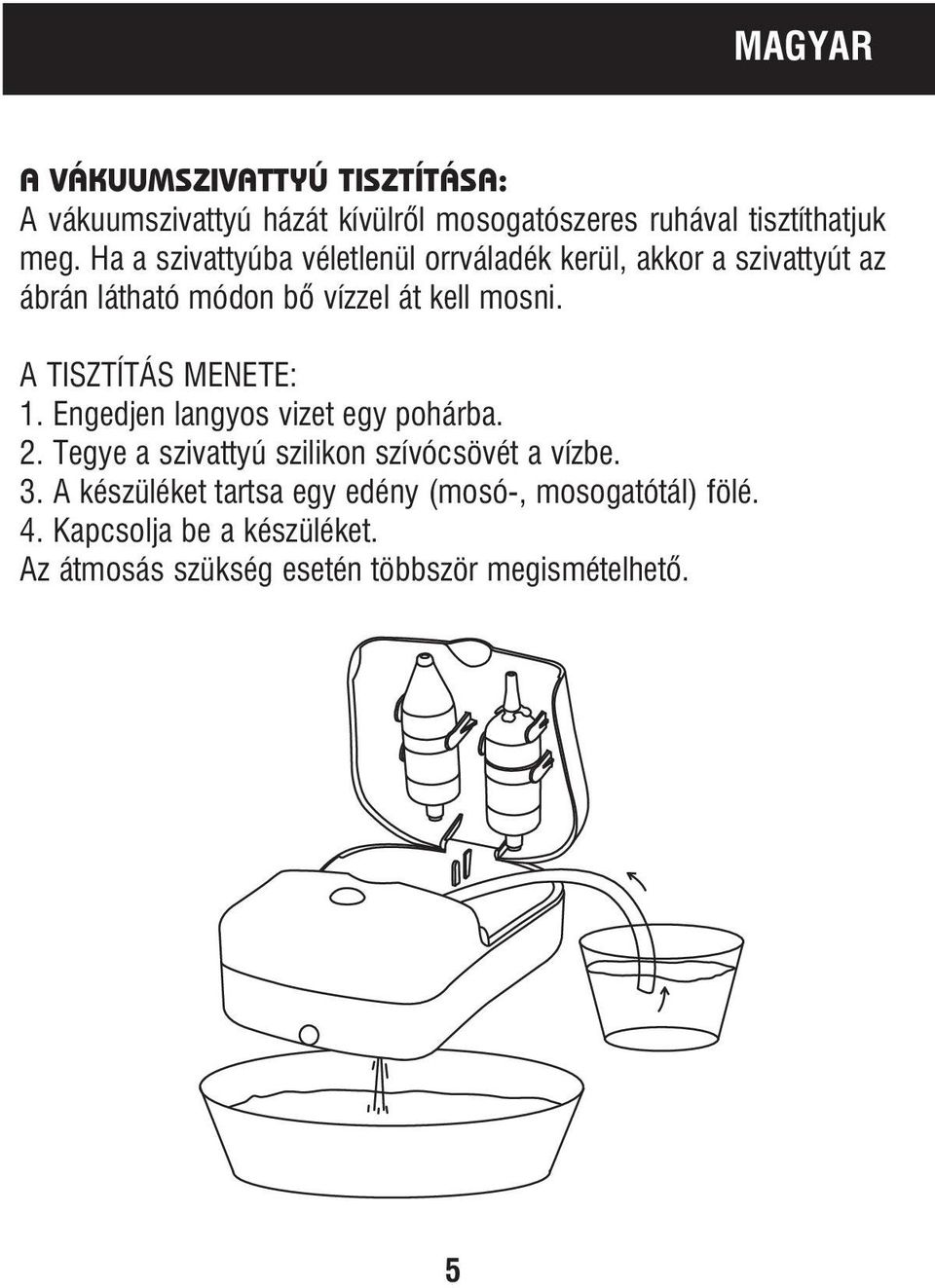

5 MAGYAR A VÁKUUMSZIVATTYÚ TISZTÍTÁSA: A vákuumszivattyú házát kívülrõl mosogatószeres ruhával tisztíthatjuk meg. Ha a szivattyúba véletlenül orrváladék kerül, akkor a szivattyút az ábrán látható módon bõ vízzel át kell mosni. A TISZTÍTÁS MENETE: 1. Engedjen langyos vizet egy pohárba. 2. Tegye a szivattyú szilikon szívócsövét a vízbe. 3. A készüléket tartsa egy edény (mosó-, mosogatótál) fölé. 4. Kapcsolja be a készüléket. Az átmosás szükség esetén többször megismételhetõ. 5

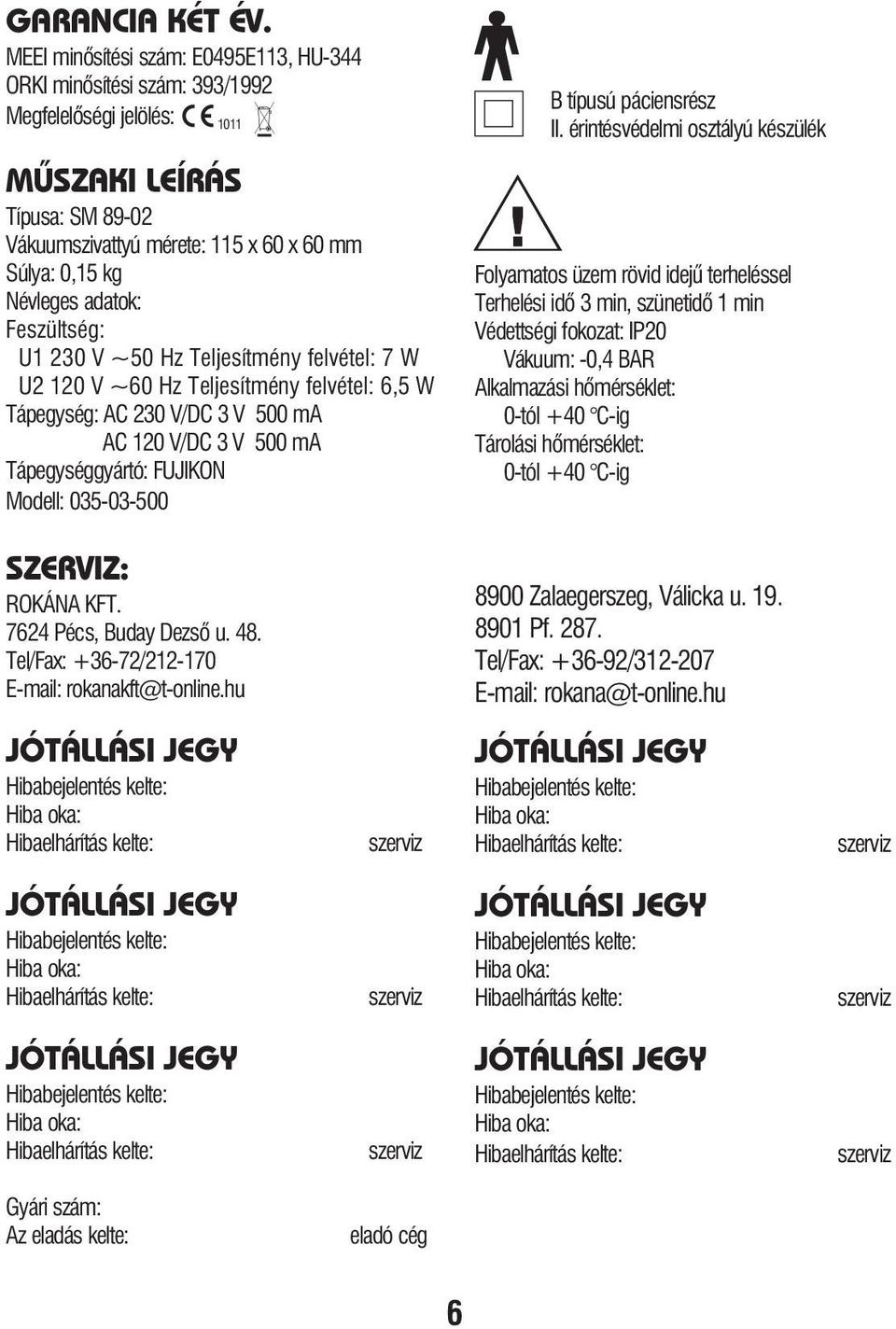

6 GARANCIA KÉT ÉV. MEEI minôsítési szám: E0495E113, HU-344 ORKI minôsítési szám: 393/1992 Megfelelõségi jelölés: 1011 MÛSZAKI LEÍRÁS Típusa: SM Vákuumszivattyú mérete: 115 x 60 x 60 mm Súlya: 0,15 kg Névleges adatok: Feszültség: U1 230 V ~50 Hz Teljesítmény felvétel: 7 W U2 120 V ~60 Hz Teljesítmény felvétel: 6,5 W Tápegység: AC 230 V/DC 3 V 500 ma AC 120 V/DC 3 V 500 ma Tápegységgyártó: FUJIKON Modell: B típusú páciensrész II. érintésvédelmi osztályú készülék Folyamatos üzem rövid idejû terheléssel Terhelési idõ 3 min, szünetidõ 1 min Védettségi fokozat: IP20 Vákuum: -0,4 BAR Alkalmazási hõmérséklet: 0-tól +40 C-ig Tárolási hõmérséklet: 0-tól +40 C-ig SZERVIZ: ROKÁNA KFT Pécs, Buday Dezsô u. 48. Tel/Fax: / rokanakft@t-online.hu 8900 Zalaegerszeg, Válicka u Pf Tel/Fax: / rokana@t-online.hu JÓTÁLLÁSI JEGY Hibabejelentés kelte: Hiba oka: Hibaelhárítás kelte: szerviz JÓTÁLLÁSI JEGY Hibabejelentés kelte: Hiba oka: Hibaelhárítás kelte: szerviz JÓTÁLLÁSI JEGY Hibabejelentés kelte: Hiba oka: Hibaelhárítás kelte: szerviz JÓTÁLLÁSI JEGY Hibabejelentés kelte: Hiba oka: Hibaelhárítás kelte: szerviz JÓTÁLLÁSI JEGY Hibabejelentés kelte: Hiba oka: Hibaelhárítás kelte: szerviz JÓTÁLLÁSI JEGY Hibabejelentés kelte: Hiba oka: Hibaelhárítás kelte: szerviz Gyári szám: Az eladás kelte: eladó cég 6

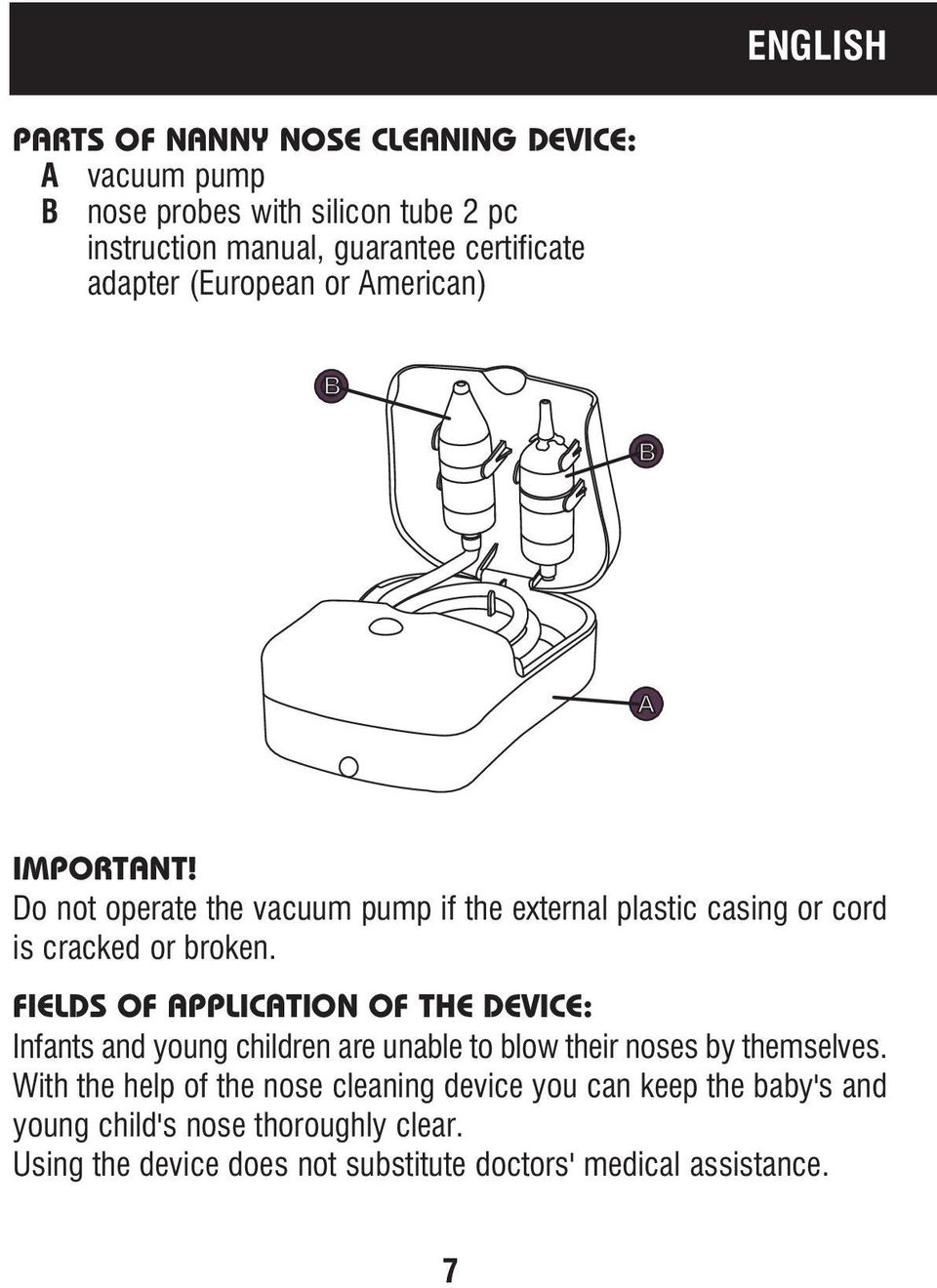

7 ENGLISH PARTS OF NANNY NOSE CLEANING DEVICE: A vacuum pump B nose probes with silicon tube 2 pc instruction manual, guarantee certificate adapter (European or American) IMPORTANT! Do not operate the vacuum pump if the external plastic casing or cord is cracked or broken. FIELDS OF APPLICATION OF THE DEVICE: Infants and young children are unable to blow their noses by themselves. With the help of the nose cleaning device you can keep the baby's and young child's nose thoroughly clear. Using the device does not substitute doctors' medical assistance. 7

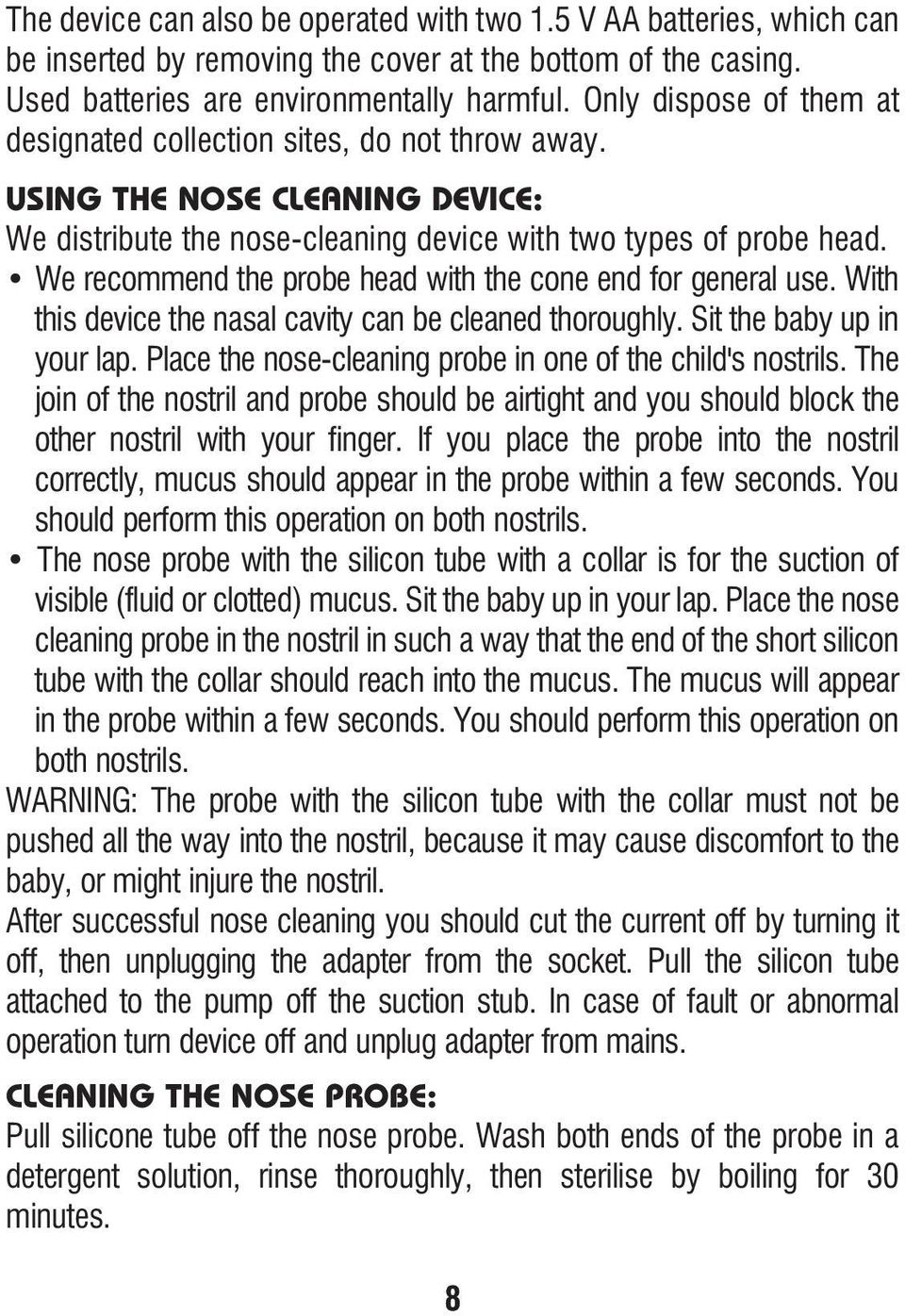

8 The device can also be operated with two 1.5 V AA batteries, which can be inserted by removing the cover at the bottom of the casing. Used batteries are environmentally harmful. Only dispose of them at designated collection sites, do not throw away. USING THE NOSE CLEANING DEVICE: We distribute the nose-cleaning device with two types of probe head. We recommend the probe head with the cone end for general use. With this device the nasal cavity can be cleaned thoroughly. Sit the baby up in your lap. Place the nose-cleaning probe in one of the child's nostrils. The join of the nostril and probe should be airtight and you should block the other nostril with your finger. If you place the probe into the nostril correctly, mucus should appear in the probe within a few seconds. You should perform this operation on both nostrils. The nose probe with the silicon tube with a collar is for the suction of visible (fluid or clotted) mucus. Sit the baby up in your lap. Place the nose cleaning probe in the nostril in such a way that the end of the short silicon tube with the collar should reach into the mucus. The mucus will appear in the probe within a few seconds. You should perform this operation on both nostrils. WARNING: The probe with the silicon tube with the collar must not be pushed all the way into the nostril, because it may cause discomfort to the baby, or might injure the nostril. After successful nose cleaning you should cut the current off by turning it off, then unplugging the adapter from the socket. Pull the silicon tube attached to the pump off the suction stub. In case of fault or abnormal operation turn device off and unplug adapter from mains. CLEANING THE NOSE PROBE: Pull silicone tube off the nose probe. Wash both ends of the probe in a detergent solution, rinse thoroughly, then sterilise by boiling for 30 minutes. 8

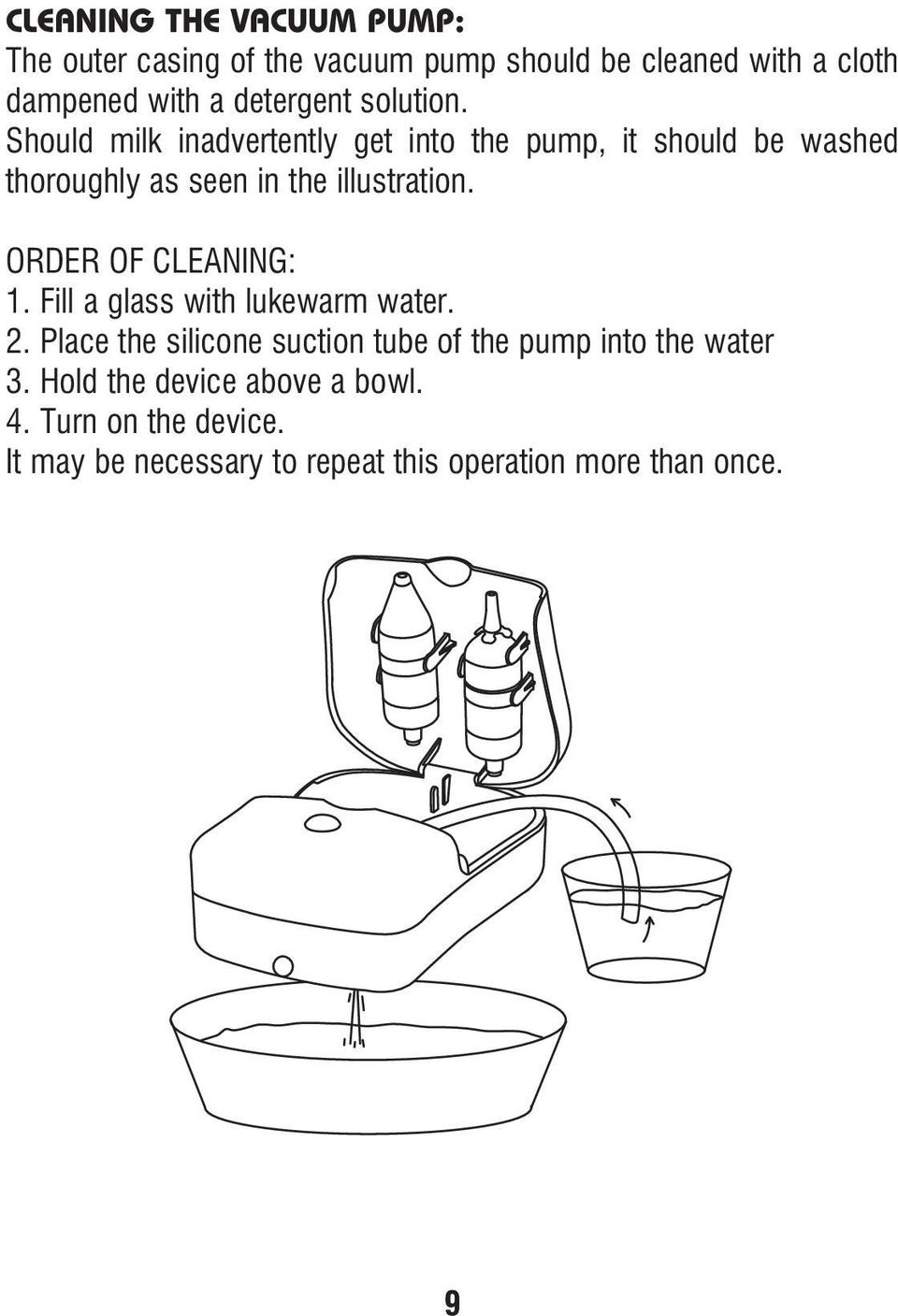

9 CLEANING THE VACUUM PUMP: The outer casing of the vacuum pump should be cleaned with a cloth dampened with a detergent solution. Should milk inadvertently get into the pump, it should be washed thoroughly as seen in the illustration. ORDER OF CLEANING: 1. Fill a glass with lukewarm water. 2. Place the silicone suction tube of the pump into the water 3. Hold the device above a bowl. 4. Turn on the device. It may be necessary to repeat this operation more than once. 9

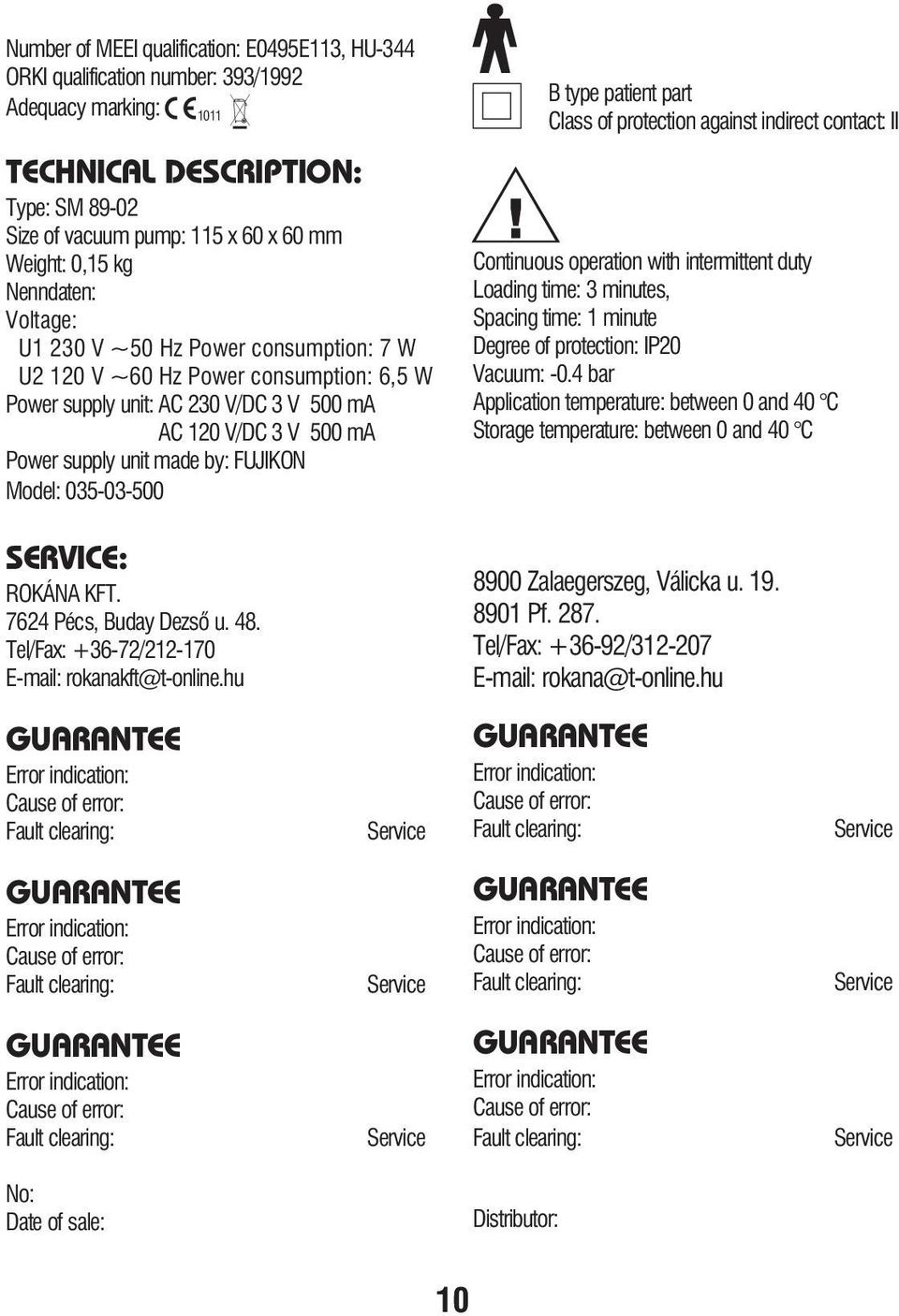

10 Number of MEEI qualification: E0495E113, HU-344 ORKI qualification number: 393/1992 Adequacy marking: 1011 TECHNICAL DESCRIPTION: Type: SM Size of vacuum pump: 115 x 60 x 60 mm Weight: 0,15 kg Nenndaten: Voltage: U1 230 V ~50 Hz Power consumption: 7 W U2 120 V ~60 Hz Power consumption: 6,5 W Power supply unit: AC 230 V/DC 3 V 500 ma AC 120 V/DC 3 V 500 ma Power supply unit made by: FUJIKON Model: B type patient part Class of protection against indirect contact: II Continuous operation with intermittent duty Loading time: 3 minutes, Spacing time: 1 minute Degree of protection: IP20 Vacuum: -0.4 bar Application temperature: between 0 and 40 C Storage temperature: between 0 and 40 C SERVICE: ROKÁNA KFT Pécs, Buday Dezsô u. 48. Tel/Fax: / rokanakft@t-online.hu 8900 Zalaegerszeg, Válicka u Pf Tel/Fax: / rokana@t-online.hu GUARANTEE Error indication: Cause of error: Fault clearing: GUARANTEE Error indication: Cause of error: Fault clearing: GUARANTEE Error indication: Cause of error: Fault clearing: GUARANTEE Error indication: Cause of error: Fault clearing: GUARANTEE Error indication: Cause of error: Fault clearing: GUARANTEE Error indication: Cause of error: Fault clearing: No: Date of sale: Distributor: 10

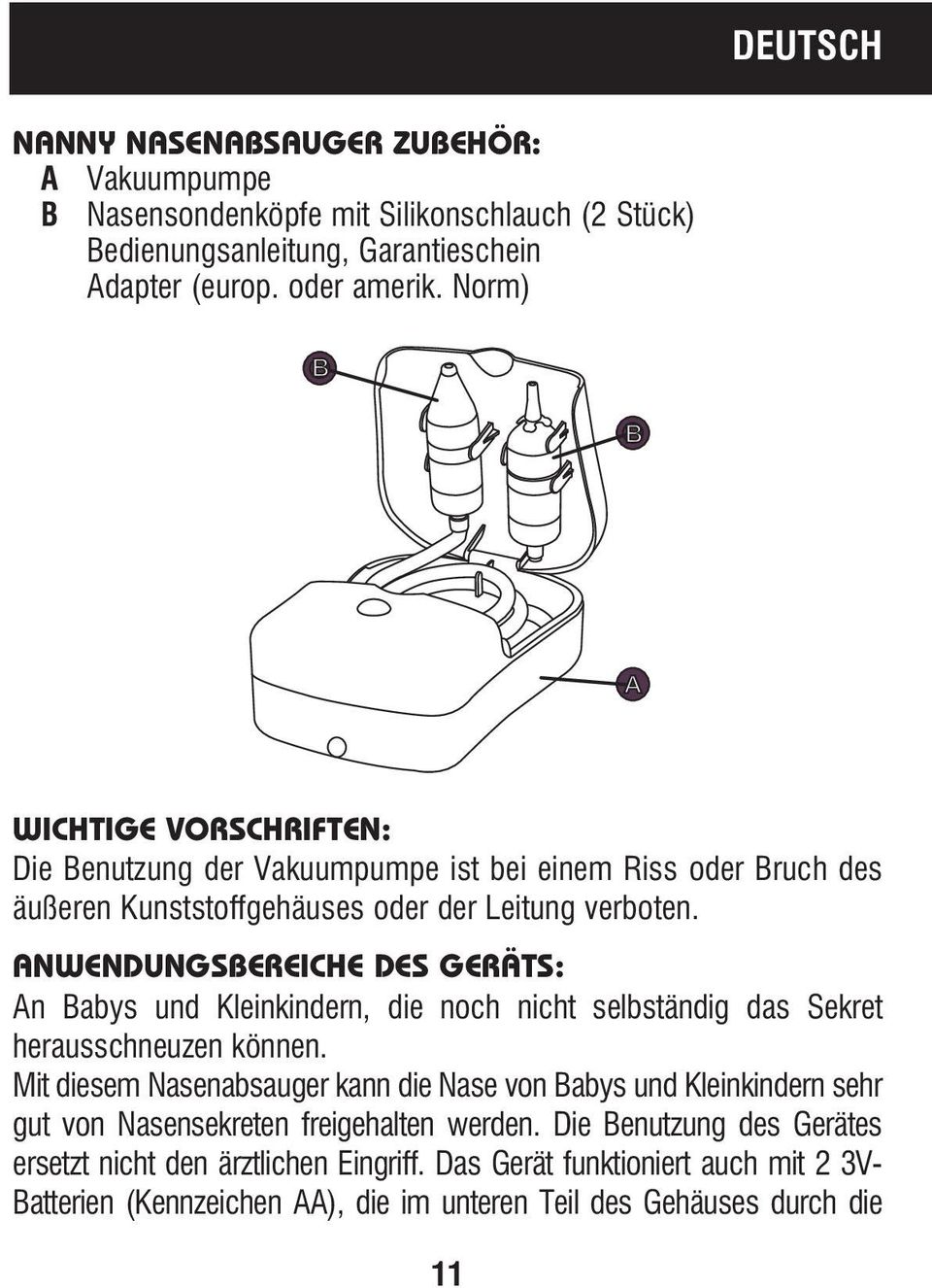

11 DEUTSCH NANNY NASENABSAUGER ZUBEHÖR: A Vakuumpumpe B Nasensondenköpfe mit Silikonschlauch (2 Stück) Bedienungsanleitung, Garantieschein Adapter (europ. oder amerik. Norm) WICHTIGE VORSCHRIFTEN: Die Benutzung der Vakuumpumpe ist bei einem Riss oder Bruch des äußeren Kunststoffgehäuses oder der Leitung verboten. ANWENDUNGSBEREICHE DES GERÄTS: An Babys und Kleinkindern, die noch nicht selbständig das Sekret herausschneuzen können. Mit diesem Nasenabsauger kann die Nase von Babys und Kleinkindern sehr gut von Nasensekreten freigehalten werden. Die Benutzung des Gerätes ersetzt nicht den ärztlichen Eingriff. Das Gerät funktioniert auch mit 2 3V- Batterien (Kennzeichen AA), die im unteren Teil des Gehäuses durch die 11

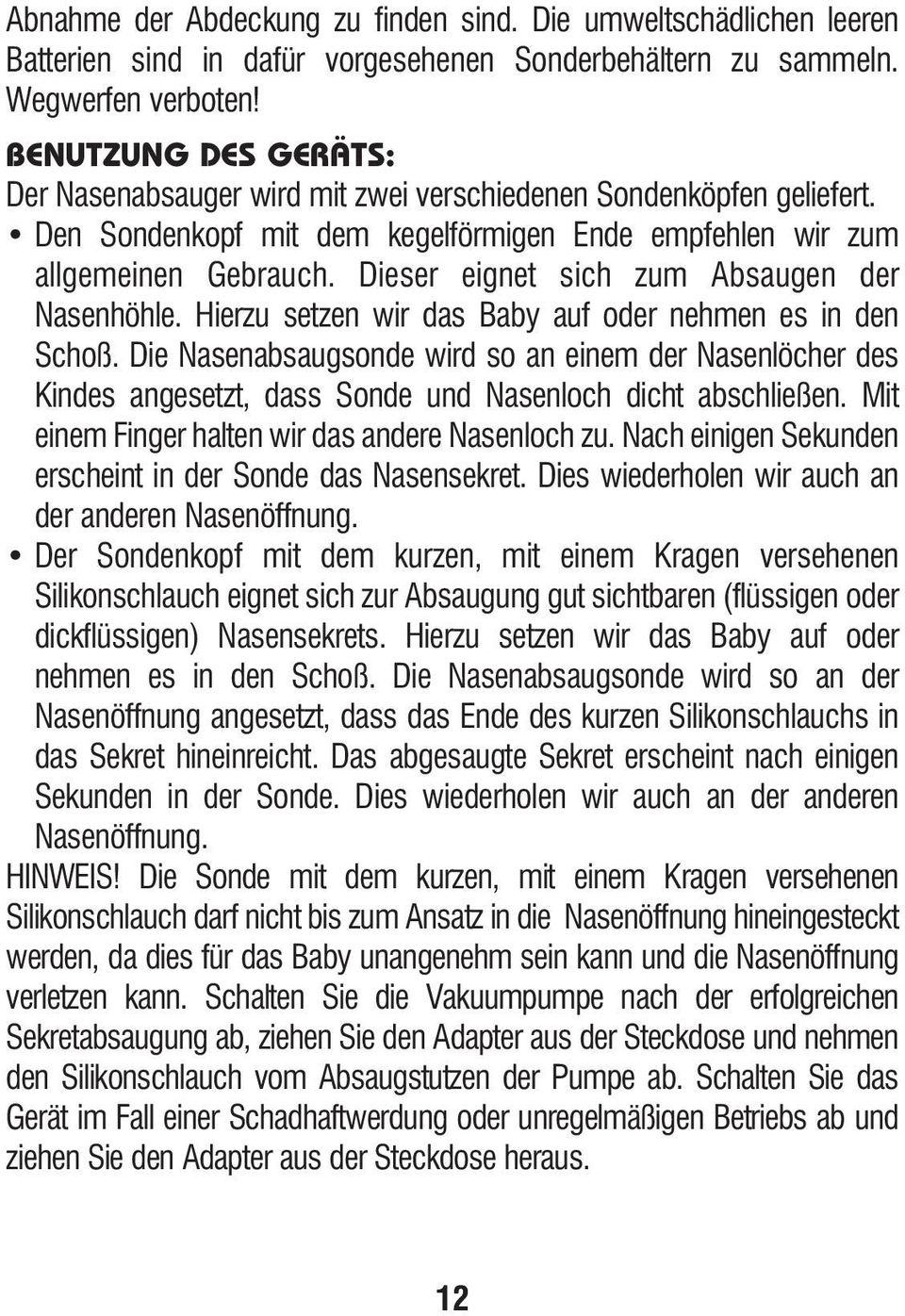

12 Abnahme der Abdeckung zu finden sind. Die umweltschädlichen leeren Batterien sind in dafür vorgesehenen Sonderbehältern zu sammeln. Wegwerfen verboten! BENUTZUNG DES GERÄTS: Der Nasenabsauger wird mit zwei verschiedenen Sondenköpfen geliefert. Den Sondenkopf mit dem kegelförmigen Ende empfehlen wir zum allgemeinen Gebrauch. Dieser eignet sich zum Absaugen der Nasenhöhle. Hierzu setzen wir das Baby auf oder nehmen es in den Schoß. Die Nasenabsaugsonde wird so an einem der Nasenlöcher des Kindes angesetzt, dass Sonde und Nasenloch dicht abschließen. Mit einem Finger halten wir das andere Nasenloch zu. Nach einigen Sekunden erscheint in der Sonde das Nasensekret. Dies wiederholen wir auch an der anderen Nasenöffnung. Der Sondenkopf mit dem kurzen, mit einem Kragen versehenen Silikonschlauch eignet sich zur Absaugung gut sichtbaren (flüssigen oder dickflüssigen) Nasensekrets. Hierzu setzen wir das Baby auf oder nehmen es in den Schoß. Die Nasenabsaugsonde wird so an der Nasenöffnung angesetzt, dass das Ende des kurzen Silikonschlauchs in das Sekret hineinreicht. Das abgesaugte Sekret erscheint nach einigen Sekunden in der Sonde. Dies wiederholen wir auch an der anderen Nasenöffnung. HINWEIS! Die Sonde mit dem kurzen, mit einem Kragen versehenen Silikonschlauch darf nicht bis zum Ansatz in die Nasenöffnung hineingesteckt werden, da dies für das Baby unangenehm sein kann und die Nasenöffnung verletzen kann. Schalten Sie die Vakuumpumpe nach der erfolgreichen Sekretabsaugung ab, ziehen Sie den Adapter aus der Steckdose und nehmen den Silikonschlauch vom Absaugstutzen der Pumpe ab. Schalten Sie das Gerät im Fall einer Schadhaftwerdung oder unregelmäßigen Betriebs ab und ziehen Sie den Adapter aus der Steckdose heraus. 12

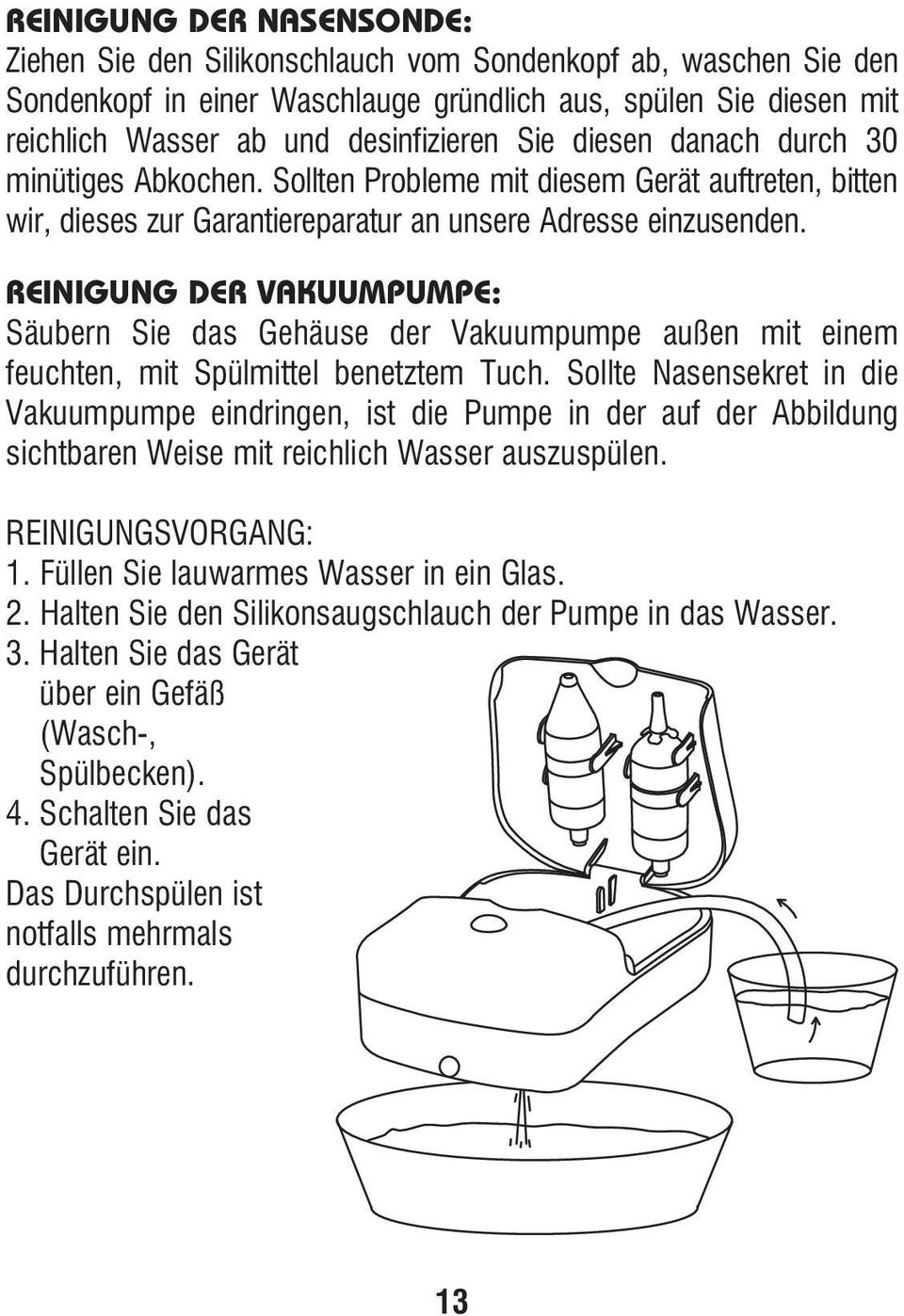

13 REINIGUNG DER NASENSONDE: Ziehen Sie den Silikonschlauch vom Sondenkopf ab, waschen Sie den Sondenkopf in einer Waschlauge gründlich aus, spülen Sie diesen mit reichlich Wasser ab und desinfizieren Sie diesen danach durch 30 minütiges Abkochen. Sollten Probleme mit diesem Gerät auftreten, bitten wir, dieses zur Garantiereparatur an unsere Adresse einzusenden. REINIGUNG DER VAKUUMPUMPE: Säubern Sie das Gehäuse der Vakuumpumpe außen mit einem feuchten, mit Spülmittel benetztem Tuch. Sollte Nasensekret in die Vakuumpumpe eindringen, ist die Pumpe in der auf der Abbildung sichtbaren Weise mit reichlich Wasser auszuspülen. REINIGUNGSVORGANG: 1. Füllen Sie lauwarmes Wasser in ein Glas. 2. Halten Sie den Silikonsaugschlauch der Pumpe in das Wasser. 3. Halten Sie das Gerät über ein Gefäß (Wasch-, Spülbecken). 4. Schalten Sie das Gerät ein. Das Durchspülen ist notfalls mehrmals durchzuführen. 13

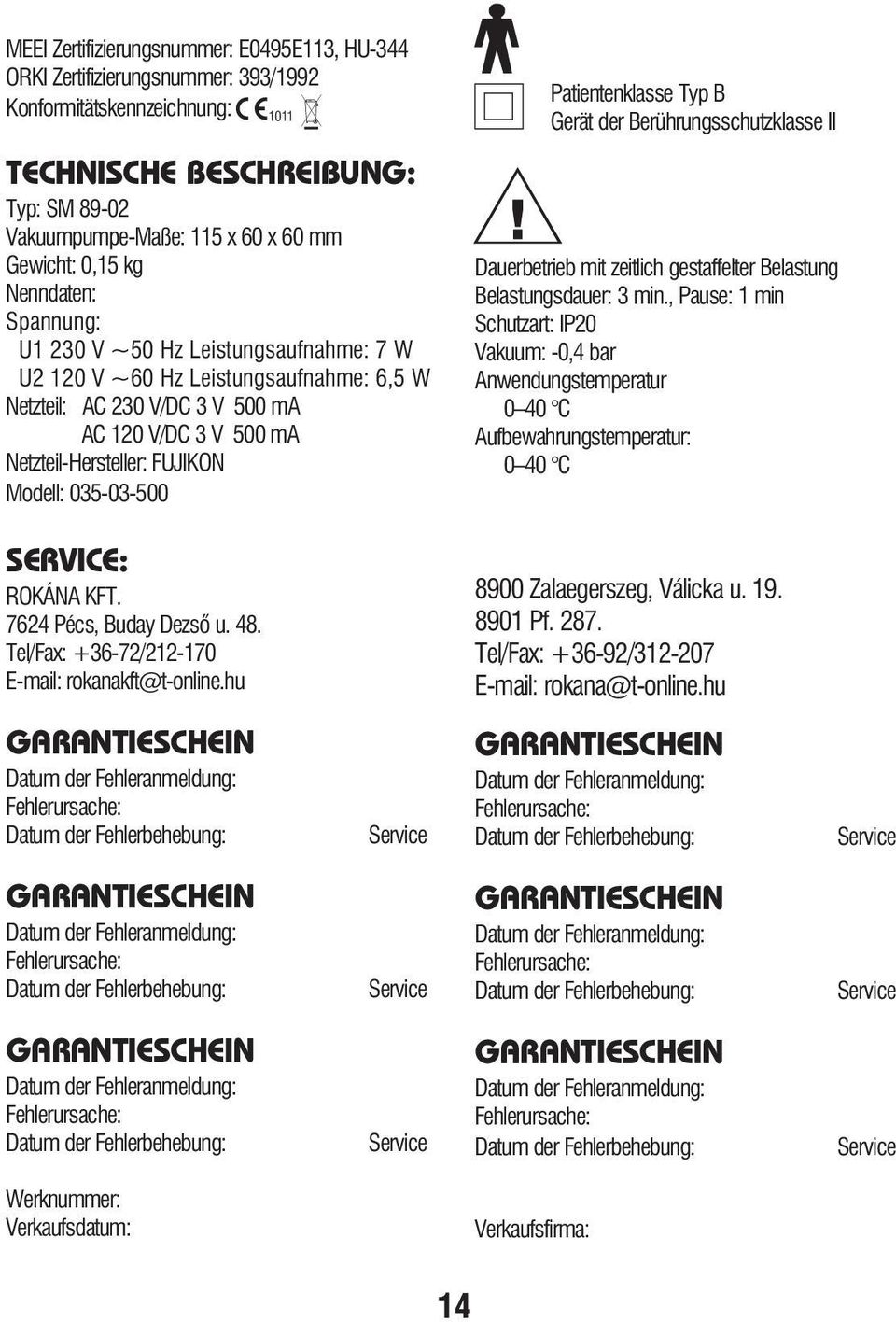

14 MEEI Zertifizierungsnummer: E0495E113, HU-344 ORKI Zertifizierungsnummer: 393/1992 Konformitätskennzeichnung: 1011 TECHNISCHE BESCHREIBUNG: Typ: SM Vakuumpumpe-Maße: 115 x 60 x 60 mm Gewicht: 0,15 kg Nenndaten: Spannung: U1 230 V ~50 Hz Leistungsaufnahme: 7 W U2 120 V ~60 Hz Leistungsaufnahme: 6,5 W Netzteil: AC 230 V/DC 3 V 500 ma AC 120 V/DC 3 V 500 ma Netzteil-Hersteller: FUJIKON Modell: Patientenklasse Typ B Gerät der Berührungsschutzklasse II Dauerbetrieb mit zeitlich gestaffelter Belastung Belastungsdauer: 3 min., Pause: 1 min Schutzart: IP20 Vakuum: -0,4 bar Anwendungstemperatur 0 40 C Aufbewahrungstemperatur: 0 40 C SERVICE: ROKÁNA KFT Pécs, Buday Dezsô u. 48. Tel/Fax: / rokanakft@t-online.hu 8900 Zalaegerszeg, Válicka u Pf Tel/Fax: / rokana@t-online.hu GARANTIESCHEIN Datum der Fehleranmeldung: Fehlerursache: Datum der Fehlerbehebung: GARANTIESCHEIN Datum der Fehleranmeldung: Fehlerursache: Datum der Fehlerbehebung: GARANTIESCHEIN Datum der Fehleranmeldung: Fehlerursache: Datum der Fehlerbehebung: GARANTIESCHEIN Datum der Fehleranmeldung: Fehlerursache: Datum der Fehlerbehebung: GARANTIESCHEIN Datum der Fehleranmeldung: Fehlerursache: Datum der Fehlerbehebung: GARANTIESCHEIN Datum der Fehleranmeldung: Fehlerursache: Datum der Fehlerbehebung: Werknummer: Verkaufsdatum: Verkaufsfirma: 14
