Csarnokszerkezetek külső térelhatárolása

Átírás

1 Csarnokszerkezetek külső térelhatárolása Kiss Attila Kingspan Panel divízió Dél Európai Műszaki Vezető

2 Kingspan Group A Kingspan a Világ egyik vezető építőipari vállalatcsoportja. Világelső a minőségi hőszigetelések, épületszerkezetek és integrált homlokzati megoldások terén. A legfontosabb régiók a Kingspan vállalatcsoport életében: Nagy-Britannia, Európa, Egyesült Államok, Ausztrália és Délkelet- Ázsia, a Perzsa-öböl országai, valamint Brazília. 2

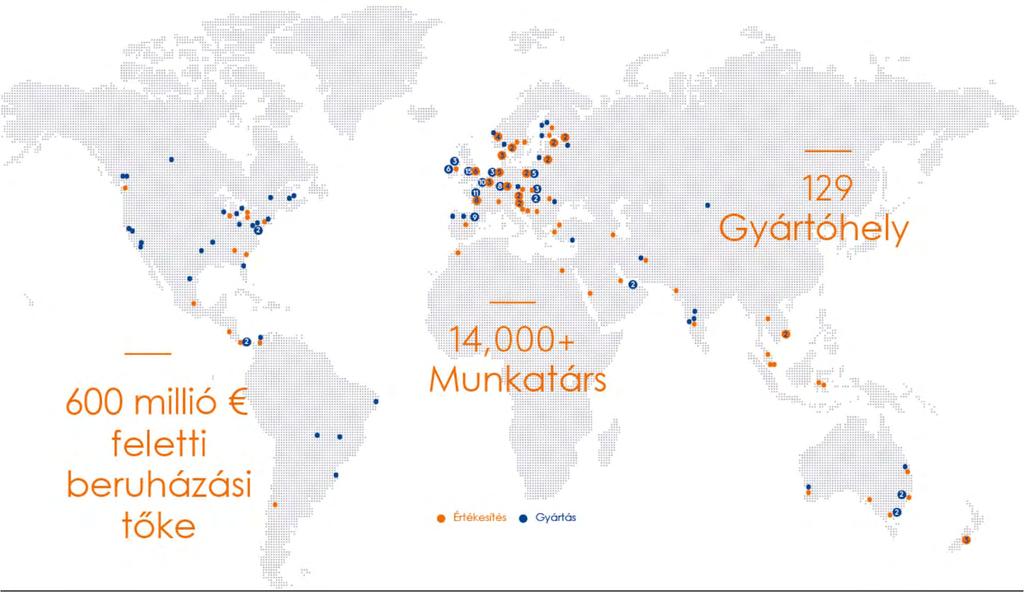

3 Kingspan Group Divíziók Water & Energy 3

4 RE100 A világ legbefolyásosabb vállalatainak csoportja, melyek vállalják, hogy 2020-ig energiafogyasztásuk 100%-át megújuló energiából fogják fedezni. Tagjai (teljesség igénye nélkül) 4

5 A Kingspan márkanevei napjainkban Insulated Panels Insulation Access Floors Environmental Light & Air Megjegyzés: a lista nem átfogó

6 Kingspan termékfejlesztések 6

7 Kingspan Innovációs Központ IKON A Kingspan Globális Innovációs Központja Kingscourt-ban, Írországban Változatos fejlesztési lehetőségek: - NextGen materials - Szervetlen hőszigetelő hab - Nanorészecskék - Mikrogömbök - Grafén alkalmazása Digitális lehetőségek: - AR - VR - Digital twin - PIM

8 Kingspan Insulated Panels Divízió Hőszigetelt tetőpanelek Hőszigetelt fal és homlokzat Hűtött terek Építészeti homlokzati rendszerek (Kingspan Facade) 8

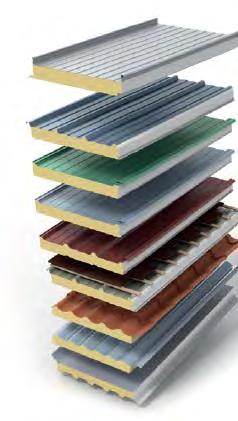

9 Szendvicspanel standard termékskála Tetőpanelek IPN hőszigeteléssel KS1000 RW KS1000 XD, XM KS1000 RT KS1000 TD Falpanelek IPN hőszigeteléssel KS1000 AWP (Flex) KS1150 TF/NF KS1150 TC/NC KS1150 TL Tető- és Falpanelek K-Roc ásványgyapot hőszigeteléssel KS1000 FF KS1000 FH KS1150 FR KS1000 FA KS1150 FP KS1000 LH KS1150 LR

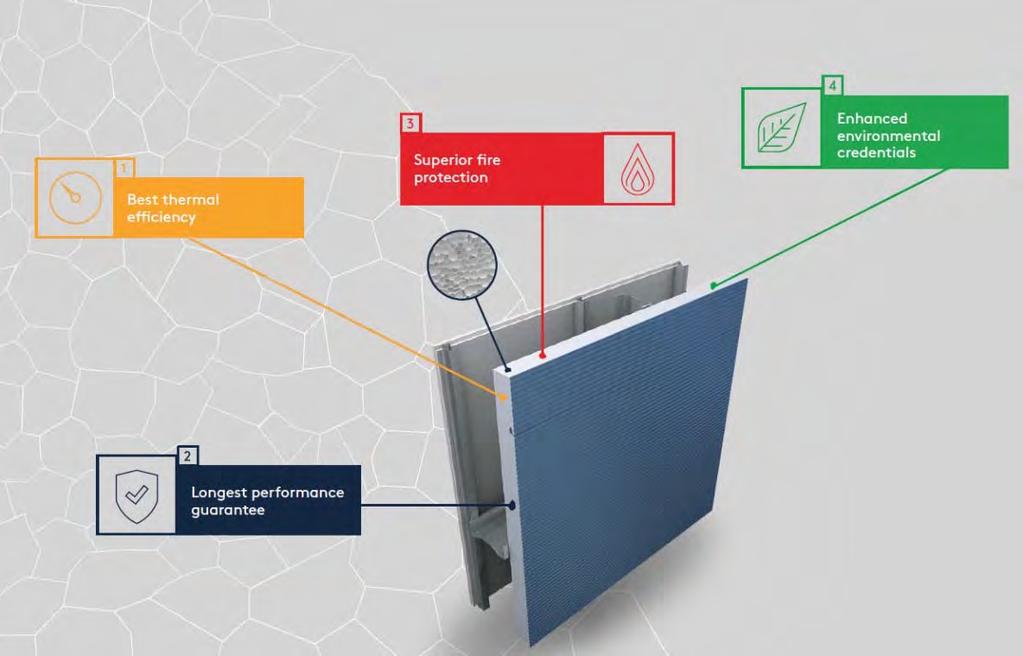

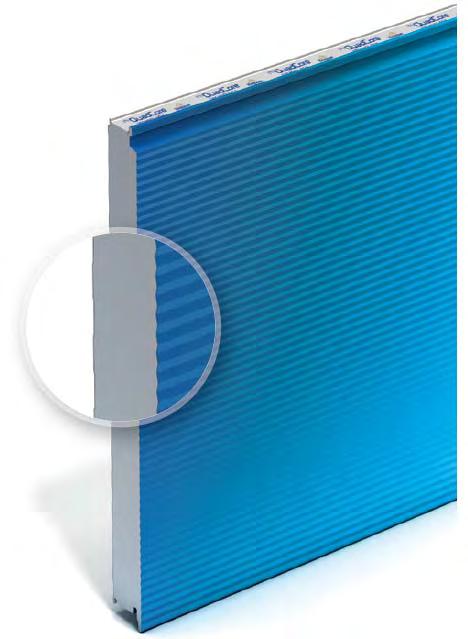

10 QuadCore homlokzati rendszerek A QuadCore a Kingspan új hőszigetelő magja. Egyedülálló gyártási folyamat segítségével fejlesztettük ki, amely egyedi mikrocellás belső szerkezetet eredményez. Piacvezető hőszigetelő képesség Kiváló tűzvédelem Interaktív eszköz a QuadCore.Kingspan.com oldalon Környezetvédelem Teljesítménygarancia 10

11 A SZENDVICSPANELRŐL

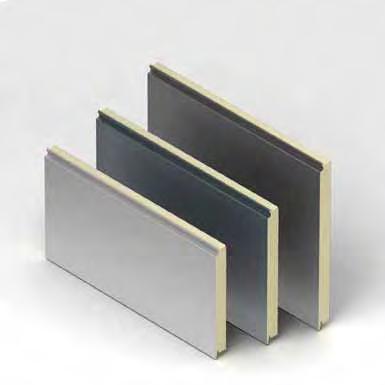

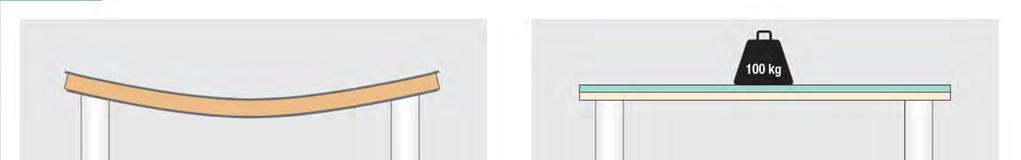

12 MI A SZENDVICSPANEL? Általános építőipari megfogalmazás: Két lemez között hőszigetelés kompozit termék Az MSZ EN 14509:2013 termékszabvány szerint : Olyan építőipari termék, amely mindkét oldalát borító fém fegyverzetből és köztük egy kitöltő magból áll. Ez a mag egy jó hőszigetelő képességű anyag, mely hozzá van ragasztva a két fegyverzethez, miáltal a három komponens a terhelésekkel szemben egységes elemként viselkedik. A hőszigetelés és az acéllemez közötti kapcsolat ragasztás nélkül A hőszigetelés és az acéllemez közötti kapcsolat ragasztással 12

13 Panel + kiegészítők rendszer

14 Miből áll a szendvicspanel? Tipikus kialakítás: Külső fegyverzet: Horganyzott, bevonatos acéllemez 0,4 0,7mm Hőszigetelő mag: PUR/IPN vagy MMMF (300) mm vastagsággal Belső fegyverzet: Horganyzott, bevonatos acéllemez 0,4 0,6 (1,1)mm A panel önsúlya alacsony: PUR/IPN: 9 22 kg/m 2, Ásv. gyapot: kg/m 2. 14

15 Miből áll egy szendvicspanel? Fémlemez szabványos anyagai: Horganyzott acél min. 220 N/mm 2 (S220) Rozsdamentes acél (Inox) min. 220 N/mm 2 (DIN ) Alumínium min. 140 N/mm 2 Réz min. 180 N/mm 2 ) Nem szabványos lemezek: PVC, TPO vízszigetelő lemez Üvegfátyol szövet (esetenként impregnálva) Papír kasírozás Kemény PVC 15

16 Miből áll egy szendvicspanel? Horganyzott, bevonatos acéllemez: Acéllemez külső oldala Acéllemez belső oldala (hőszigetelés felől) * A horganyréteg mennyiségét g/m 2 -ben mérik. Egy Z275-ös horganyréteg 2 x 137,5g/m 2 kétoldali bevonatot jelent. 16

17 Miből áll egy szendvicspanel? Műanyag bevonatok anyagai: - Poliészter (15-50 μm) - PUR (25-50 μm) - PVDF (25-50 μm) - PVC ( μm) Bevonatok alkalmazásának feltételei: - Garancia - Korrózióállóság - Színtartósság - Higiénia - Eszétika - 17

18 Miből áll egy szendvicspanel? Hőszigetelés anyaga: - PUR /PIR/IPN* hab [30-45kg/m 3 ] - QuadCore * hab - Ásványgyapot* (MMMF) [80-130kg/m 3 ] - Polisztirol (EPS, XPS) - Üveggyapot PUR/PIR/IPN 98%-ban zárt cellák QuadCore Hibrid technológia MMMF Nyitott szálas struktúra EPS Összenyomott golyócskák *Kingspan által a panelben alkalmazott hőszigetelés 18

19 Szendvicspanel általános tulajdonságai Előregyártott, egykomponensű, gyorsan szerelhető rendszer. Érzékeny a mechanikai behatásokra. Hosszú élettartam, tartósság, egyszerű karbantartás. A panel rögzítése mechanikus módon, rögzítőelemekkel történik, ezáltal a teherátadás is itt megy végbe.. A szendvicspanel önhordó szerkezet 19

20 PIR habos szendvicspanel gyártása folyamatos gyártósoron Tekercselés, fóliázás 2. Profilozás 3. Habosítás (poker) 4. Kemence (laminator) 5. Vágás 6. Hűtés (sündisznó) 7. Csomagolás 1

21 A TERMÉKRE VONATKOZÓ ELŐÍRÁSOKRÓL ÉS MŰSZAKI PARAMÉTEREKRŐL

22 EU ÉPÍTÉSI TERMÉK SZABÁLYOZÁS 89/106 EEC direktívát (CPD) től felváltotta a 305/2011 EU rendelet (CPR) CPR Construction Product Regulation A rendelet 7 alapkövetelményt ír elő az építési termékekre melyeket Teljesítmény igazolás (DoP) készítésével kell a gyártónak a igazolni. Ezt egészíti ki a 275/2013. Kormányrendelet, Amely a CPR előírásait kiterjeszti minden betervezett és beépített építési termékre és Tervezői felelősség lényegesen nagyobb szerepet kap!

23 CPR alapján az alapkövetelmények 1 Mechanikai ellenállás és stabilitás 2 Tűzbiztonság 3 Higiénia, egészségvédelem a teljes élettartam alatt 4 Használati és megközelítési biztonság 5 Zajvédelem 6 Energiagazdálkodás, hővédelem, energiahatékonyság 7 A természeti erőforrások fenntartható használata Itt válik el a szendvicspanel a szerelt burkolati rendszerektől

24 Szendvicspanel vs burkolati rendszerek Szendvicspanel (építőipari termék): - Kompozit rendszer (egyetlen elem) - Minden CPR szerinti követelmény a teljes elemre megadható - A termék beépíthetősége egy dokumentummal igazolható (DoP) Szerelt homlokzati rendszerek (építményszerkezet): - Összetett rendszer, különálló komponensekkel - A CPR szerinti egyes követelmények csak a teljes rendszerre igazolhatók - A termék beépíthetősége több dokumentummal igazolható (több gyártó) Kingspan Façade homlokzati rendszer (panel + külső burkolat -> készlet) - Több elemből áll, de egyetlen komplex rendszerként forgalmazzuk - A CPR szerinti követelmények a teljes rendszerre igazolhatók - A termék beépíthetősége egy dokumentummal igazolható. Figyelem! Egy gyártó csak a terméke forgalomba hozataláról köteles nyilatkozni. A termék beépítését minden esetben a tervező igazolja.

25 HŐSZIGETELÉS

26 A hővezetési tényező A Lambda az anyag azon képességét méri, ahogy az a hőt vezeti. Mértékegysége [W/mK] Ez az érték homogén anyagokra jellemző! Anyag neve Hővezetési tényező λ [W/mK] Réz 401 Acél 50 Beton 1.0 Üveg 0.8 Víz 0.61 Ásványgyapot Levegő (bezárt) Kingspan QuadCore Kingspan

27 VEZETŐ IPARÁGI HŐTECHNIKAI TELJESÍTMÉNY A hőveszteségek összevetése során azonos hőszigetelőanyag vastagságokkal számoltunk. Kingspan QuadCore Panelek Kingspan KoolTherm Táblák és héjak Kingspan IPN Thermalsafe Panelek Kingspan PIR Táblák és IPN panelek 30%-kal NAGYOBB hőtranszfer 1 34%-kal NAGYOBB hőtranszfer 1 47%-kal NAGYOBB hőtranszfer 1 22%-kal KEVESEBB hőtranszfer 1 13%-kal KEVESEBB hőtranszfer 1 13%-kal KEVESEBB hőtranszfer 1 4%-kal KEVESEBB hőtranszfer 1 Referenciapont Poliuretán EPS Üveggyapot Kőzetgyapot Megjegyzések: 1. A hőszigetelő anyagok hőátadását egy tipikus, 0,023 W/mK lambda értékkel rendelkező tömör poliuretán hőszigeteléshez viszonyított, legjobb lambda értékek alapján határoztuk meg. 2. A hővezetési tényezők feltüntetése a hőszigetelés gyártók weboldalain, illetve a British Board of Agrément (építőanyagok és rendszerek minősítésével foglalkozó brit testület) által kiadott tanúsítványok adatain alapul. 3. A hővezető képesség (lambda) +10 o C-on deklarált érték, W/mK-ben kifejezve.

28 Az U-érték és a lambda kapcsolata [W/m 2 K] [W/mK] [m] Megjegyzés: Ez egy egyszerűsített formula, mely homogén anyagokra vonatkozik és nem veszi figyelembe a csatlakozás menti hőhidak, valamint az eltérő anyagú rétegek hatását.

29 Kingspan panelek hőszigetelési értékei MSZ EN szerint: - Kingspan K-Roc ásv.gyapot lambda: 0,043 W/m 2 K - Kingspan IPN hab lambda: 0,023 W/m 2 K -Kingspan QuadCore hab lambda: 0,018 W/m 2 K Az alacsony lambda előnye 250mm 60mm 0,043 20/2014 BM rendelet től 200mm 120mm 50mm 0,023 0, mm 100mm 50mm 0,17 0,10 0,12 0,20 0,40 0,45 Tetőpanelek U-értékei a lambda függvényében U 29

30 U érték számítása kompozit paneleknél MSZ EN 14509: A10 melléklete szerint U = U n + U j + U f Komplett panel U értéke Rögzítőelemek miatti hőveszteség A hőszigetelés U értéke A homlokzati elemek illesztéseinél elszenvedett hőveszteség

31 U érték számítása MSZ EN szerint U = U n + U j + U f MSZ EN A.10.3 alapján az egyszerűsített módszer: U n : U j vagy F joint U f Alternatíva: EN ISO és EN ISO szerinti szimuláció.

32 U érték számítása szerelt homlokzatoknál ISO 6946 Építőelemek hőszigetelés számítása (általános számítási módszer) - Rétegenként számol - Figyelembe veszi a rétegek közötti lég- és vízáramlást - Konkrét hőszigetelés nélküli felületekre is ad számítási módszert - Változó vastagságú rétegekre is alkalmazható Hőszigetelt szendvicspanelek esetében az alkalmazása helytelen!

33 Energetika 7/2006. (V. 24.) TNM rendelet az épületek energetikai jellemzőinek meghatározásáról Külső fal: 0,45 W/m 2 K Lapostető: 0,25 W/m 2 K 20/2014. (III. 7.) BM rendelet az épületek energetikai jellemzőinek meghatározásáról szóló 7/2006. (V. 24.) TNM rendelet módosítása Homlokzati fal: Lapostető: 0,24 W/m 2 K 0,17 W/m 2 K

34 U érték számítása paneleknél és szerelt rendszereknél 20/2014 BM rendelettel módosított 7/2006 TNM rendelet szerint egy fűtött lapos tető követelménye: U=0,17W/m 2 K 10cm IPN hőszigetelés U értéke (l=0,022w/mk): 0,22W/m 2 K 12 cm RW IPN Tető szendvicspanel U értéke (l=0,022w/mk): (panel+illesztések+csavarok) 0,18W/m 2 K 10 cm XM QuadCore Tető szendvicspanel U értéke (l=0,038w/mk): (panel+illesztések+csavarok) 0,17W/m 2 K 22cm ásványgyapot tetőszigetelés U értéke (l=0,038w/mk) 0,173W/m 2 K 23cm vtg ásványgyapot szigeteléssel szerelt lapos tető U értéke: (Tr.lemez+hőszigetelés+párazáró fólia+vízszigetelés+csavarok) 0,165W/m 2 K Illesztési hézagok, csavarok hatása: 0,182W/m 2 K +nedvesség hatása + roskadás akár 0,35 0,40 W/m 2 K!!

35 STATIKA

36 Panelek statikai méretezése A méretezés során a terhek EUROCODE szerint számított karakterisztikus vagy tervezési értékeit kell figyelembe venni (gyártótól függően) Méretezés módjai Teherbírási táblázatok használata a táblázat értékekeit kell összevetni az EC szerinti terhekkel statikus állapotot tükröz (egyféle lemez és profil kombináció) Termékszabvány (MSZ EN14509) szerinti kézi számítás Statikai méretező program használata (pl. SandStat) részletes, egyedi számítás, akár rögzítőelemekkel együtt különböző tipusú terheket lehet kombinálni statikai korlát oka is feltárható (alakváltozás, tönkremenetel, stb.) Méretezési szempontok: - Panel funkciója, vastagsága (tető, fal, mennyezet, hűtőház, stb.) - Szín (I-III. Színcsoport) - Megengedett alakváltozás mértéke (L/100 L/200) - Fogadószerkezet pontossága (L/600- L/1000) - Támaszok szélessége (felfekvés mértéke -> <- teherbírás) - Rögzítőelemek tipusa, száma és helyzete (látszó-rejtett)

37 Szendvicspanelek statikája A panelek teherbírását nehéz egyetlen módszerrel meghatározni a különböző tulajdonságú anyagok és az azok közötti szoros kapcsolat miatt. Erre többféle módszert is alkalmaznak: Elasztikus módszer: SLS és ULS értékekhez Plasztikus módszer: ULS értékekhez Statikai tesztek: pl. kúszás számítása esetében Terhekkel kapcsolatos alapvető méretezési elvek a panel szempontjából: Egy szendvicspanel elsősorban megoszló terhelés elviselésére készül A panel a felületére merőleges terheket képes elviselni Dinamikus és pontszerű terheket korlátozottan képes elviselni A panel keresztmetszetének változásából (nyílás) adódó terheket ki kell váltani A panelek fegyverzetéhez való rögzítésnél ügyelni kell a delamináció elkerülésére

38 Szendvicspanelek statikája A panelek teherbírás számításánál figyelembe vett terhek: Állandó terhek: Önsúly Egyéb állandó teher (pl felfüggesztés) Állandó deformációk (pl. fogadószerkezet pontatlansága) Esetleges terhek (EC1): Hó Szél Szerelési teher Hosszúidejű terhek: Kúszás (tetőknél) Klimatikus terhek: Nyári hőmérséklet különbségek Téli hőmérséklet különbségek

39 Szendvicspanelek statikája Panelek tönkremeneteli módjai Takarólemezek megnyúlása, szakadása: Panek felületének felgyűrődése (wrinkling): Hőszigetelés elnyíródása:

40 Szendvicspanelek statikája Panelek tönkremeneteli módjai Profilozott felület elnyíródása: A szigetelés és a profilozott felület tönkemenetele a támaszok felett: Rögzítőelemek tönkremenetele:

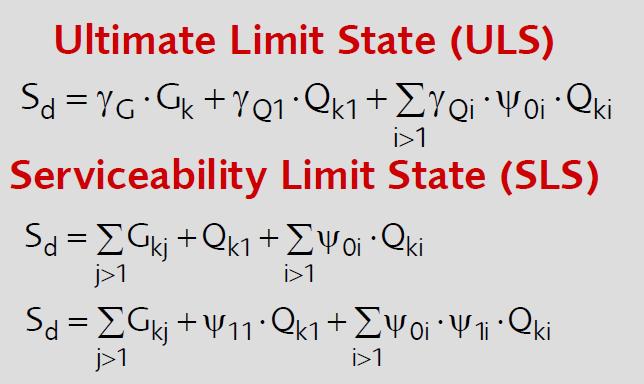

41 Szendvicspanelek statikája Panelek terheinek Eurocode szerinti meghatározása:

42 Szendvicspanelek statikája Biztonsági tényezők

43 Szendvicspanelek statikája Egyidejűségi tényezők

44 Szendvicspanelek statikája Anyagbiztonsági tényezők

45 Szendvicspanelek teherbírási táblázata

46 Kézi számításhoz DoP alkalmazása

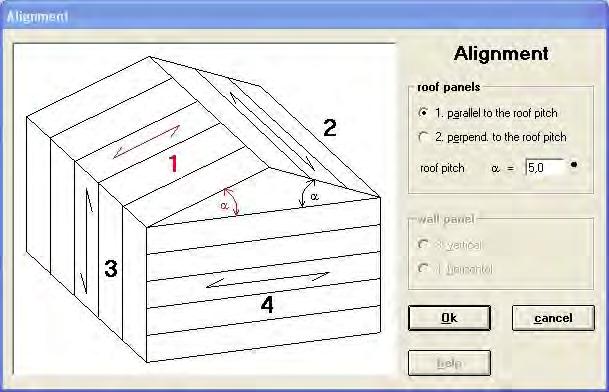

47 SandStat panelméretező program

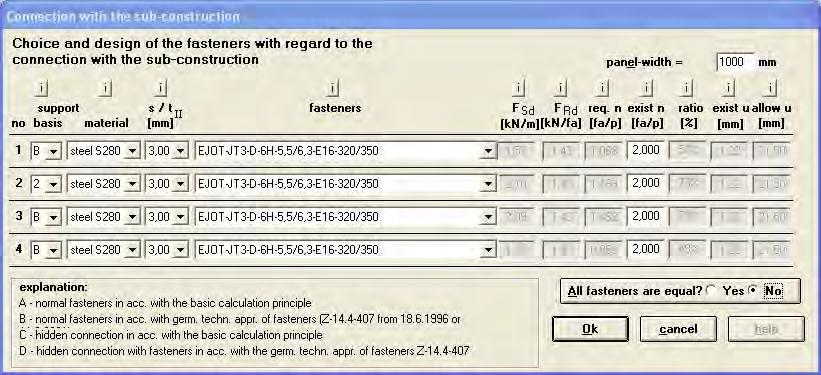

48 SandStat panelméretező program

49 TŰZVÉDELEM

50 Jelenlegi tűzvédelmi szabályozás 1. Szint - Alapelvek Tűzvédelmi törvény (1996. évi XXXI. Tv. hatályos módosítás től) 2. Szint - Követelmények Országos Tűzvédelmi Szabályzat (OTSZ) (54/2014 (XII.05.) BM rendelet hatályos től) 3. Szint - Megoldások Tűzvédelmi Műszaki Irányelvek (TvMI) -12db Kockázat alapú tervezés mérnöki módszerek alkalmazása megengedett

51 Tűzvédelemi osztály Panelekben alkalmazott szigetelések szerint: Éghető - Polisztirol - PUR - PIR - IPN Nem éghető - Ásványgyapot - Üveggyapot B, C, D, E A 1, A 2 Füstfejlesztés: s 1 -s 2 -s 3 Égvecsepegés: d 0 -d 1

52 Tűzvédelmi Szabályzatok Fejlődése Magyarországon 2/2002. (I.23.) BM rendelet - Éghetőség: A1, A2, B1, B2, B3 (MSZ , MSZ ) - Tűzállósági hat.é.: pl. nem.é. Th=1,0ó vagy. köz.é. Th=0,2ó (MSZ ) - Paneleket érintő fogalmak: külső térelhatároló fal, válaszfal, tető térelhatárolás, álmennyezet, fedélszerkezet - Megfelelőség igazolása: ÉME vagy TMI 9/2008. (II.22.) ÖTM rendelet - Éghetőség: A1, A2, B, C, D, E, F (MSZ EN ) - Füstfejlesztés: s1, s2, s3 - Égvecsepegés: d0, d1 - Tűzállósági határérték: E, EI, REI (pl. REI15, E30, EI15) (MSZ EN ) - Paneleket érintő fogalmak: vázkitöltő fal, válaszfal, tetőfődém térelhatárolás, álmennyezet, falburkolat - Fesztávkorlátok, terhelhetőség lényegesen hangsúlyosabb szerepe - Megfelelőség igazolása: ÉME (2010 okt.1-ig), CE jel (2010 okt 1-től), TMI

53 Tűzvédelmi Szabályzatok Fejlődése Magyarországon 28/2011. (IX.6) BM rendelet - Éghetőség: A1, A2, B, C, D, E, F (MSZ EN ) - Füstfejlesztés: s1, s2, s3 - Égvecsepegés: d0, d1 - Tűzállósági h.é: E, EI, REI és (i o) (pl. E15 (o i), EI15 (i o)) - Paneleket érintő fogalmak: vázkitöltő fal, válaszfal, tetőfődém térelhatárolás, álmennyezet, falburkolat - Fesztávkorlátok, terhelhetőség lényegesen hangsúlyosabb szerepe + a kiegészítők alkalmazása, mint tűzgátló szalag, fűzőcsavarok - Megfelelőség igazolása: CE jel (2013. júl1-ig), TMI, DoP, (2013. júl1-től) 54/2014. (XII.5) BM rendelet - Éghetőség, fűstfejlesztés, égvecsepegés, mint fent - Tűzállósági határérték: mint fent - Paneleket érintő fogalmak: mint fent - Tűzterjedési határértékek homlokzatra (TVMI) (MSZ ) - Megfelelőség igazolása: DoP (+ tűzállósági jkv), TMI, NMÉ

54 DoP Tűzvédelem, Tűzállóság A DoP-ben szereplő értékek a termék állandóságára vonatkoznak és a lehetséges minimum értékeket jelölik! Ha nincs kiegészítő tűzállósági jegyzőkönyv, akkor a termék a minimális feltételeknek felel meg. (pl. max 3,00m fesztáv)

55 DoP Tűzvédelem, Tűzállóság Tűzállóságot befolyásoló paraméterek: Tetők: - Maximális fesztáv statikai összefüggés a hajlítónyomatékkal - Maximális terhelhetőség - Eurocode: rendkívüli tűzteher - Fűzőcsavarok távolsága általában mm - Tűzgátló szalag alkalmazása a csomópontban akár több

56 DoP Tűzvédelem, Tűzállóság Tűzállóságot befolyásoló paraméterek: Oldalfalak: Maximális fesztáv 3m en túl kiterjesztés csak feltételekkel!!! Fűzőcsavarok távolsága mm, vagy nem kell Tűzgátló szalag alkalmazása a csomópontban akár több i >o és o >i értékek szimmetrikus és aszimmetrikus csomópont Orientáció függőleges, vízszintes Fesztávok kiterjesztése: 3m alaphelyzet (MSZ EN 14509) 4m kiterjesztés alapszabvány szerint (MSZ EN 14509) 4 12m kiterjesztés speciális szabvány szerint (EN 15254)* * Csak a teszt szerinti orientációra vonatkozik

57 Tűzállóság homlokzati falak MSZ EN Belső oldal Külső oldal Belső oldal Külső oldal I I E E E E Belső tűzhatás: (i >o) Külső tűzhatás: (o >i) Belső tűzhatás: (i >o) Külső tűzhatás: (o >i) 28/2011 OTSZ szerinti követelmény : E csomóponti lángáttörés I hő átsugárzása a szigetelésen A2 E15 (i o) és A2 EI 15 (o i) együtt!

58 Kingspan által fejlesztett IPN hőszigetelés : Minőségi PIR hab S 1 füstfejlesztési osztállyal PUR PIR IPN MSZ EN szerint 10 perc 4 anyag 4 gázláng PUR - PUR - PIR - IPN

59 KAPCSOLAT AZ ÉPÜLET SZERKEZETTEL

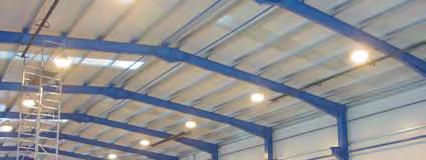

60 Fogadószerkezetek tipusai Acél Előregyártott beton váz Fa Monolit vb és tégla falra közvetlenül panel nem tehető, csak kiegészítő profilok alkalmazásával!

61 A TETŐPANELEK ELHELYEZÉSE ÉS CSOMÓPONTJAI

62 TETŐPANELEK FELSZERELÉSE Gerincre merőlegesen Gerinccel párhuzamosan - Szelemenekre helyezve - Bordázott vízelvezető felület -Főtartókra helyezve - Sík vízelvezető felület

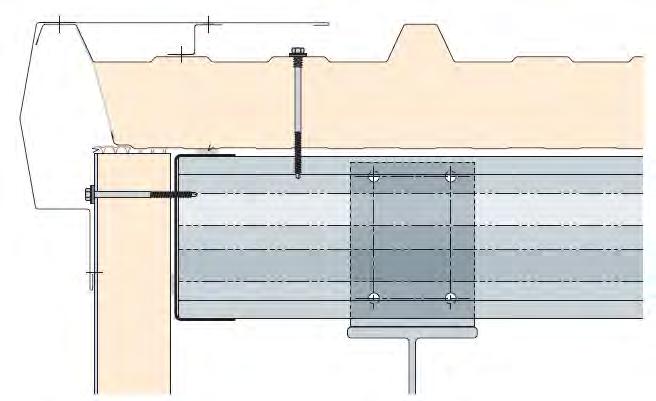

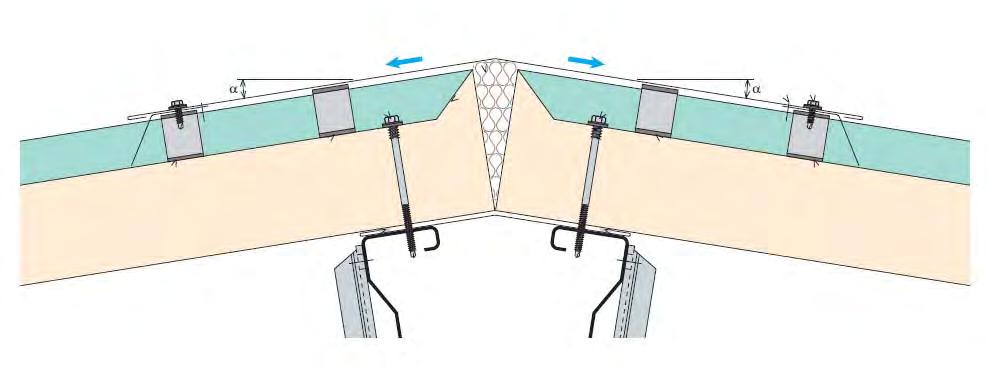

63 GERINC Gerincre merőleges kialakítás Gerinccel párhuzamos kialakítás

64 Gerincre merőleges panel OROMZAT Gerinccel párhuzamos panel

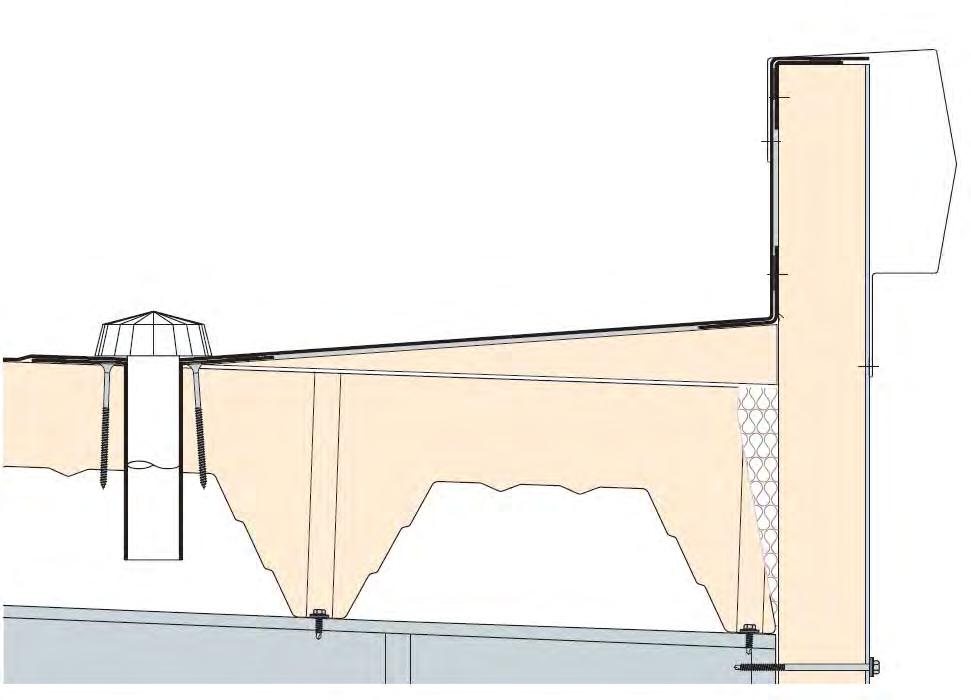

65 VÍZELVEZETÉS ERESZ/VÁPA/ÖSSZEFOLYÓ Gerincre merőleges kialakítás Külső ereszcsatorna

66 VÍZELVEZETÉS ERESZ/VÁPA/ÖSSZEFOLYÓ Gerincre merőleges kialakítás Belső vápacsatorna Alkalmazása lehetőleg kerülendő, mert ha meghibásodik, akkor az összes esővíz az épület belsejében jelenik meg! Kritikus pont

67 VÍZELVEZETÉS ERESZ/VÁPA/ÖSSZEFOLYÓ Gerinccel párhuzamos kialakítás Pontszerű összefolyókkal Vonalmenti összefolyókkal

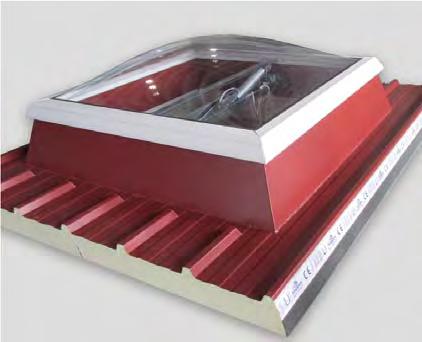

68 TETŐBEVILÁGÍTÓ (tető áttörés)

69 HOMLOKZATI PANELEK ELHELYEZÉSE ÉS CSOMÓPONTJAI

70 HOMLOKZATI PANELEK FELSZERELÉSE Álló Fekvő 70

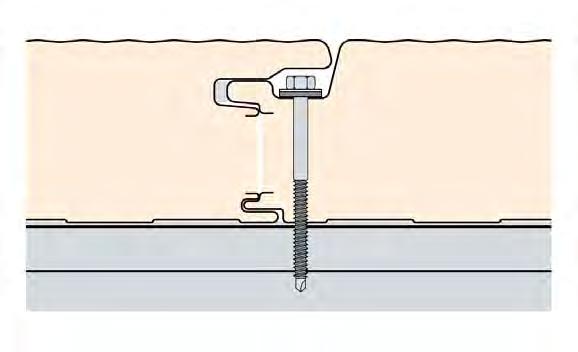

71 FALPANELEK RÖGZÍTÉSE Rejtett rögzítés nem látszó csavarok Átmenő rögzítés látszó csavarfejek 71

72 Lábazat Álló falpanel

73 Lábazat Vízszintes falpanel rejtett rögzítés Lábazat elé süllyesztve indítóelem Lábazattal egy síkban

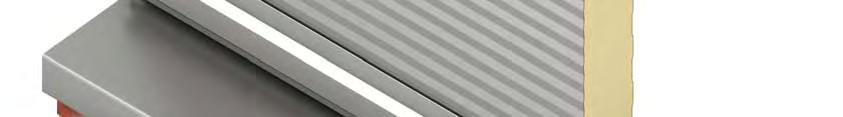

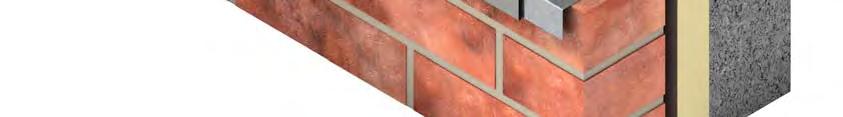

74 Lábazat Vízszintes falpanel látszó rögzítés

75 Panelek közötti hézag Álló falpanelek Hőhídveszély!

76 Panelek közötti hézag Vízszintes falpanel Rejtett rögzítés

77 Panelek közötti hézag Vízszintes falpanel Látszó rögzítés

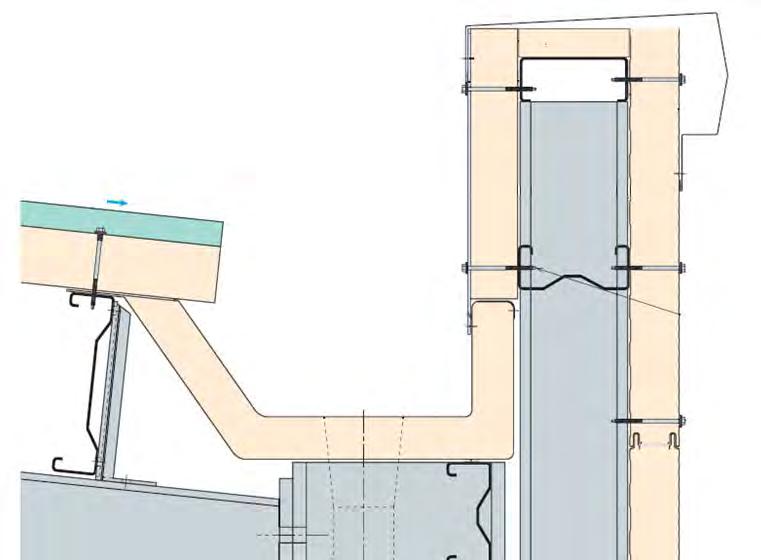

78 Attika kialakítások Függőleges falpanel Vízszintes falpanel

79 Épületsarkok kialakítása Éltakaró lemezzel

80 Épületsarkok kialakítása Sarokpanellel

81 Nyílászárók

82 Nyílászárók Fekvő panel felső Álló panel felső

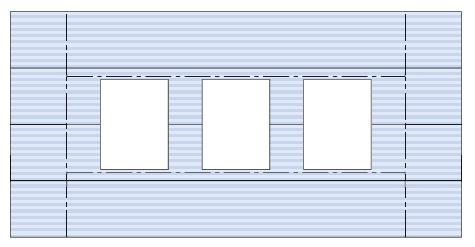

83 Nyílászárók kiváltása Az ablakszerkezet nem képes elviselni a panel alakváltozásait, ezért a legtöbb esetben kiváltó szerkezet alkalmazása javasolt. Ablaktipustól függően a javasolt maximális méret kiváltás nélkül 1200x1200mm, de ügyelni kell a megmaradó panel szélességre.

84 Nyílászárók kiváltó nélkül Teherátadás a szomszédos panelekre Ez az életben nehezen kivitelezhető, mert a panelek többnyire közel 100%-ban vannak statikailag kihasználva

85 A PANELEK RÖGZÍTÉSE

86 FALPANELEK RÖGZÍTÉSE Rejtett rögzítés nem látszó csavarok Átmenő rögzítés látszó csavarfejek 86

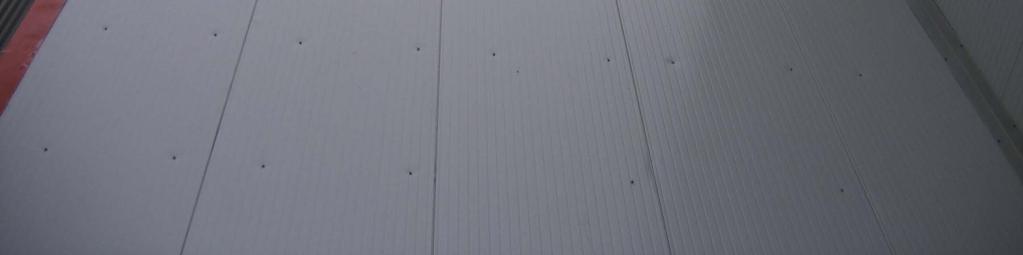

87 Átmenő rögzítés (?!)

88 PANELEK RÖGZÍTÉSE A FOGADÓSZERKEZETRE Önfúró csavarok: Max 18mm vastag acélszerkezethez Többféle fúrásteljesítmény: 2,3,6,12,18mm Önmetsző csavarok: 12mm feletti acélszerkezethez Megfelelő előfúrás szükséges 88

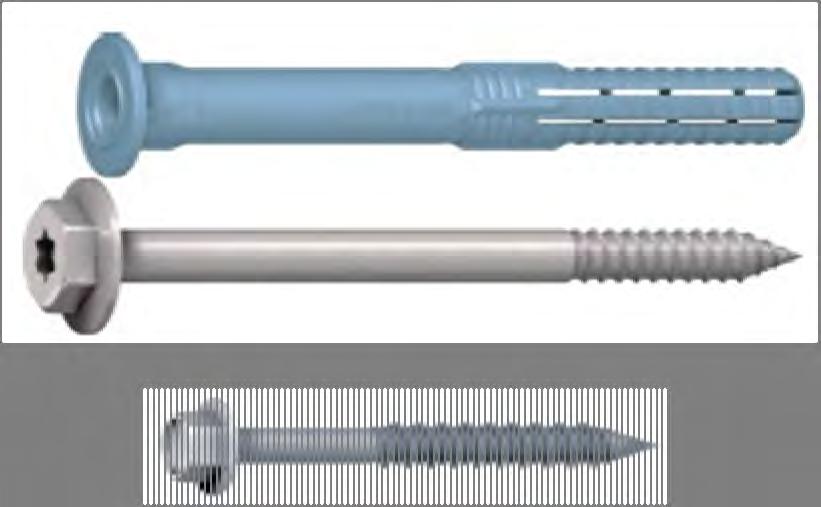

89 PANELEK RÖGZÍTÉSE A FOGADÓSZERKEZETRE Rögzítés betonban, téglában, fában Rögzítőelemek betonhoz és tégla falazathoz Rögzítőelemek fához Minden esetben előfúrás szükséges! 89

90 ESZTÉTIKUS PRÉMIUM HOMLOKZATI MEGOLDÁSOK

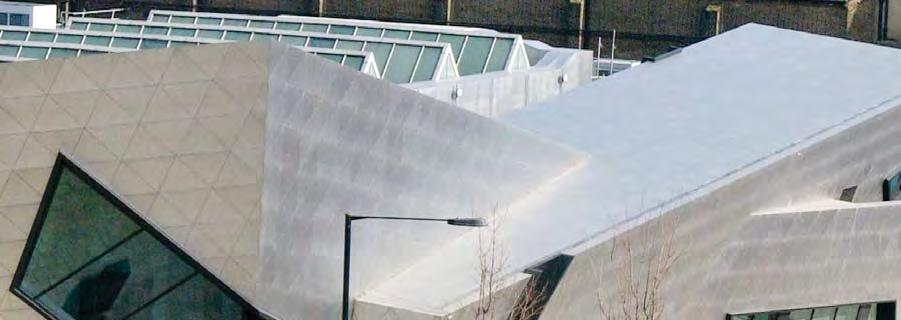

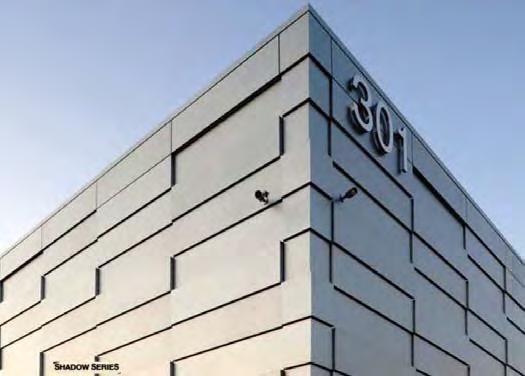

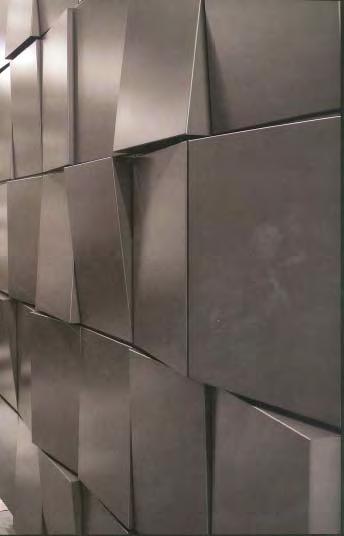

91 Kingspan Facade TERMÉKCSOPORTOK > Evolution > Engineered façade system > Inspiration > Matrix

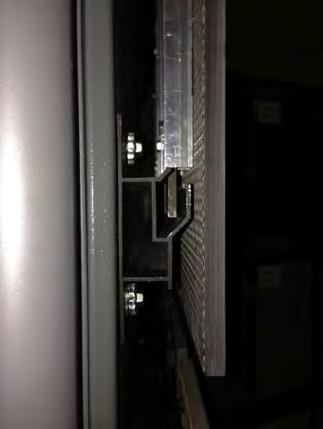

92 Engineered façade system (EFS) > Hőszigetelt panel (Karrier) > Alumínium/acél profil > Speciális rögzítés (panel külső lemezéhez) > Külső homlokzati elemek (rainscreen)

93 RÖGZÍTÉS PANELEK FELÜLETÉHEZ Ilyen esetekben nem a csavar teherbírása a leglényegesebb, hanem a lemez és a hőszigetelés közötti adhézió nagysága: Minél több csavar/szegecs a terhek elosztásához A minimális és maximális csavartávolságok meghatározása Nagyobb terhek esetén átmenő csavarok alkalmazása Komolyabb szerkezetek esetében a panel belső oldalán kiváltó szerkezet alkalmazása Panellel tesztelt rendszerek alkalmazása

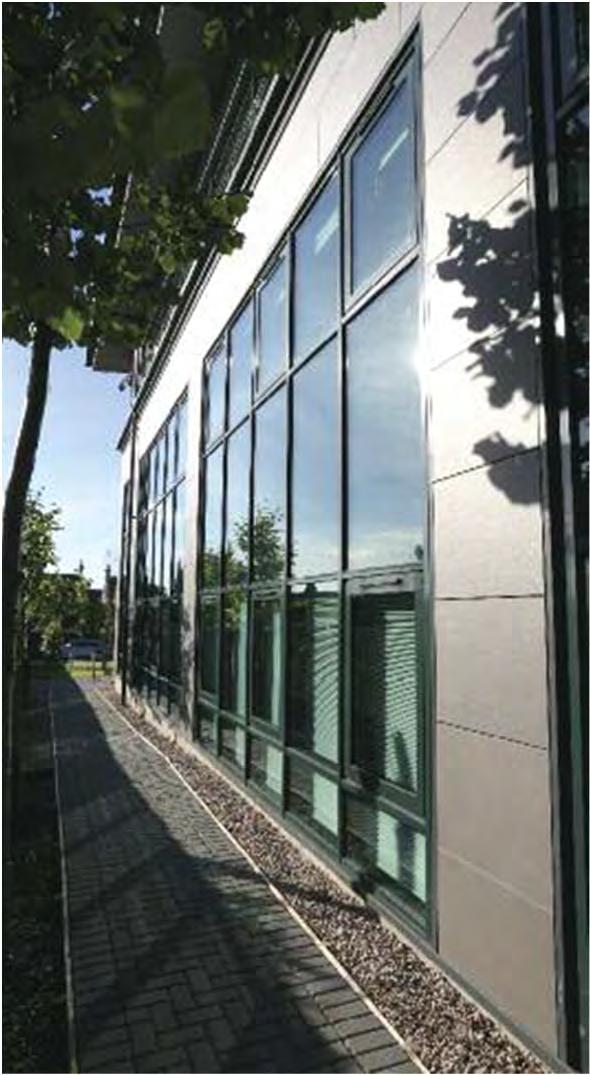

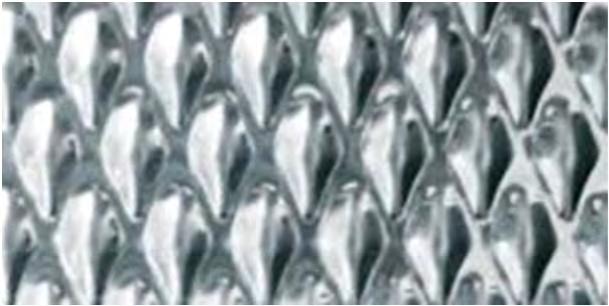

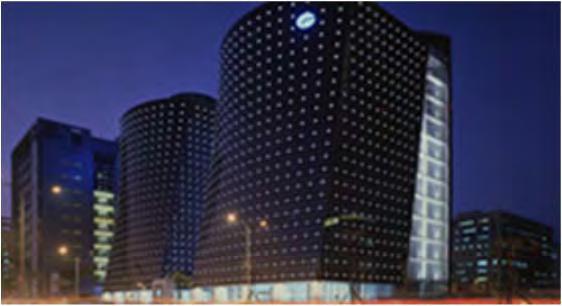

94 Engineered façade system (EFS) FÉM HOMLOKZATI OPCIÓK ALUMÍNIUM ALU KOMPOZIT (ACM) RÉZ CORTEN ACÉL INOX CINK FÉMHÁLÓK
