1 STIGA PARK 4WD 92 M 107 M 107 M HD 121 M 110 Combi Pro 125 Combi Pro

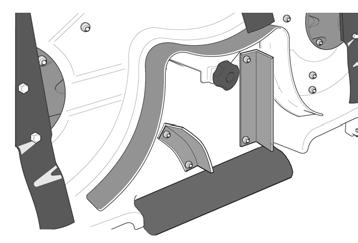

2 1 125 Combi Pro M 107 M HD A B C B M HD 121 M 5 6 Torx T30 E F Torx T M G H I M 10 mm 10 mm 2

3 9 92/ / mm 13 mm 10 mm 11 92/107 M D B B A 12 92/107 M J K L M HD M 3

4 17 92/107 M 107 M HD 121 M 18 5 mm / /107 M M HD M 24 4

5 M HD O O N 27 92/107 M 107 M HD 121 M Combi Pro P 24 Nm 24 Nm Q 9,8 Nm 24 Nm Combi Pro Nm 5

6 MAGYAR HU Rögzítés hátul A vágószerkezet hátsó részét a 13. ábra szerinti csapszegek rögzítik. 2.4 Vezérlőszervek, 92/107 M Állítható vágási magasság A vágási magasság 30 és 85 mm között állítható. A kar segítségével a magasság több fix pontban állítható. Lásd a 9. ábrát Hajoljon előre! A vágószerkezet hátsó része fokozatmentesen emelhető. Minden egyes vonal (12.J) 5 mm-es emelésnek felel meg. A beállítás rögzítése a csavarokkal történik (12.K) Rögzítés hátul A vágószerkezet hátsó részét a csapszegek rögzítik (12.L) Szerelés az eszközemelőbe A vágószerkezetet lánccal és karabínerzárakkal rögzítik az eszközemelőbe. Üzemi helyzetben a rögzítés egy bilinccsel történik, ami az emelőerő beállításához a láncszemekbe kapcsolható. A másik bilinccsel mosási helyzetben rögzíthető. 2.5 Vezérlőszervek, 121 M Állítható vágási magasság A vágási magasság 30 és 85 mm között állítható. Elektromosan állítható vágási magasság. A vágási magasság fokozatmentesen állítható a gépen lévő kapcsoló segítségével. Manuálisan állítható vágási magasság A kar segítségével a magasság több fix pontban állítható (7.G) Hajoljon előre! A vágószerkezet hátsó része fokozatmentesen emelhető. A beállítás rögzítése a csavarokkal történik (7.H) Rögzítés hátul A vágószerkezet hátsó részét a csapszegek rögzítik (7.I). 3 ÖSSZESZERELÉS 3.1 A telepítése 1. Helyezze a fűnyírót a gép elé. 2. A következő alkatrészeket szerelje fel mindkét tengelyre. Alátét (3.B) Vágószerkezet-tartó (3.G) Alátét (3.B) Zégergyűrű (3.A) 3. Mindkét oldalon távolítsa el a csapszegeket és az alátéteket. Lásd a 2. ábrát. 4. Csavarozza egymásba a karokat. Lásd a 4. ábrát. 5. Függessze a vágószerkezetet az eszközemelőbe. Lásd a 14. ábrát. 6. Ha a vágószerkezet elektromos vágási magasságállítással rendelkezik, csatlakoztassa a kábelt a gép jobb első csatlakozásához. Lásd a 15. ábrát Ékszíj, A vágószerkezet hátsó részének a padozatra kell támaszkodnia (ne legyen felemelve, vagy rögzítve). Az ékszíjat az alábbiak szerint szerelje fel: 1. Állítsa be a maximális vágási magasságot. 2. Távolítsa el az ékszíj burkolatát (5.E). Az ábrában szereplő szám a horony szélességét jelöli. 3. Távolítsa el az ékszíj vezetősínjét (5.F). 4. Illessze az ékszíjat a gép ékszíjtárcsájára (16.M). 5. Feszítse rá az ékszíjat a vágószerkezet ékszíjtárcsájára. 6. Bal kézzel ragadja meg az ékszíjfeszítő kart. Húzza meg a kart és jobb kézzel, az ékszíjfeszítővel kívülről fejtsen ki erőt az ékszíjra. Lásd a 16. ábrát. 7. Szerelje fel az ékszíj vezetősínjét és burkolatát. Lásd a 5. ábrát. 8. Emelje fel és rögzítse a vágószerkezet hátsó részét. A 17 hüvelykes kerekű gépeken: Illessze a helyére az alátéteket és a csapszegeket a felső lyukba. Lásd a 2. ábrát. A 16 hüvelykes kerekű gépeken:illessze a helyére az alátéteket és a csapszegeket a középső lyukba. Lásd a 2. ábrát. 87

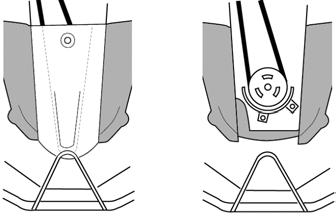

7 HU MAGYAR 3.2 A 107 M HD, 121 M telepítése 1. Megfelelő helyzetben állítsa a vágószerkezetet a gép elé. 2. A következő alkatrészeket szerelje fel mindkét tengelyre. Alátét (3.B) Vágószerkezet-tartó (3.G) Alátét (3.B) Zégergyűrű (3.A) 3. Mindkét oldalon távolítsa el a csapszegeket. Lásd a 7.I és a 13. ábrát. 4. Csavarozza egymásba a karokat. Lásd a 4. ábrát. 5. Függessze a vágószerkezetet az eszközemelőbe. Lásd a 17. ábrát. 6. Ha a vágószerkezet elektromos vágási magasságállítással rendelkezik, csatlakoztassa a kábelt a gép jobb első csatlakozásához. Lásd a 15. ábrát Ékszíj, 107 M HD, 121 M A vágószerkezet hátsó részének a padozatra kell támaszkodnia (ne legyen felemelve, vagy rögzítve). Az ékszíjat az alábbiak szerint szerelje fel: 1. A vágási magasság beállításához válassza a középső állást. 2. Távolítsa el az ékszíj burkolatát. Lásd a 8. és a 10. ábrát. Az ábrákban látható számok a horony szélességét jelölik. 3. Illessze az ékszíjat a gép ékszíjtárcsájára (16.M). 4. Feszítse rá az ékszíjat a vágószerkezet ékszíjtárcsájára. 5. Bal kézzel ragadja meg az ékszíjfeszítő kart. Húzza meg a kart és jobb kézzel, az ékszíjfeszítővel kívülről fejtsen ki erőt az ékszíjra. Lásd a 16. ábrát. 6. Illessze a helyére az ékszíj burkolatát. Lásd a 8. és a 10. ábrát. 7. Emelje fel és rögzítse a vágószerkezet hátsó részét. 107 M HD a 17 hüvelykes kerekű gépeken: Illessze a csapszegeket felülről a harmadik lyukba. Lásd a 13. ábrát. 107 M HD a 16 hüvelykes kerekű gépeken:illessze a csapszegeket felülről a negyedik lyukba. Lásd a 13. ábrát. 121 M Emelje fel és illessze be a csapszegeket (7.I). 3.3 A 92/107 M telepítése 1. Megfelelő helyzetben állítsa a vágószerkezetet a gép elé. 2. A következő alkatrészeket szerelje fel mindkét tengelyre. Alátét (11.B) A szerkezet karja (11.D). Alátét (11.B) Zégergyűrű (11.A) 3. Szerelje a karokat a vágószerkezet elülső sarkaiba. Miután meghúzta, a vágószerkezet hátsó részének szabadon kell mozognia fel és le. 4. Függessze a vágószerkezetet az eszközemelőbe. Lásd a 17. ábrát Ékszíj, 92/107 M A vágószerkezet hátsó részének a padozatra kell támaszkodnia (ne legyen felemelve, vagy rögzítve). Az ékszíjat az alábbiak szerint szerelje fel: 1. Állítsa be a maximális vágási magasságot. 2. Távolítsa el az ékszíj burkolatát. Lásd a 10. ábrát. Az ábrákban látható szám a horony szélességét jelöli. 3. Illessze az ékszíjat a gép ékszíjtárcsájára (16.M). 4. Feszítse rá az ékszíjat a vágószerkezet ékszíjtárcsájára. 5. Bal kézzel ragadja meg az ékszíjfeszítő kart. Húzza meg a kart és jobb kézzel, az ékszíjfeszítővel kívülről fejtsen ki erőt az ékszíjra. Lásd a 16. ábrát. 6. Illessze a helyére az ékszíj burkolatát. Lásd a 10. ábrát. 7. Emelje fel a vágószerkezetet úgy, hogy a reteszek a rögzüljenek (12.L). 3.4 Az abroncsok nyomása Ellenőrizze, hogy az abroncsok légnyomása megfelelő-e. Elöl: 0,6 bar (9 psi). Hátul: 0,4 bar (6 psi). 3.5 Alapbeállítás Ahhoz, hogy a vágószerkezet optimálisan működjön, a helyes alapbeállítások szükségesek. A vágószerkezet az alapbeállításokkal üzemel, ha hátsó széle 5 mm-rel magasabban van, mint az első széle. Ez azt jelenti, hogy a vágószerkezet előre döntött. Az alapbeállítást a következők szerint végezze el: 88

8 MAGYAR HU Alapbeállítás,, 107 M HD A vágószerkezet akkor üzemel alapbeállításokkal, ha a végrehajtották a és a fejezetben leírtakat Alapbeállítás, 92/107 M, 121 M Lásd a 17. ábrát, és végezze el az alábbiak szerint a 92/107 M-re és a 121 M-re vonatkozó alapbeállításokat: 1. Állítsa a gépet egyenes felületre. A felület egyenességére vonatkozó követelmények: ±1 mm/m. A talaj ne lejtsen a vízelvezető felé, illetve ne legyen hasonló egyenetlenség a gép előtt vagy után. 2. A kerekekben legyen megfelelő a nyomás. Lásd a 3.4-t. 3. Állítsa a vágószerkezetet szállítási helyzetbe, és fektessen alá vízszintesen egy deszkát. 4. Helyezzen egy 5 mm-es távtartót a deszkára a vágószerkezet hátsó vége alá, és engedje le a vágószerkezetet üzemi pozícióba. 5. Lazítsa meg a csavarokat (7.H és 12. K) úgy, hogy a vágószerkezet a deszkán és a távtartókon nyugodjon. Ellenőrizze, hogy a vágószerkezet a géphez képest egyik irányba se hajoljon el. 6. Szorítsa meg a csavarokat (7.H és 12.K) 22 Nm-ig. 7. Állítsa a vágószerkezetet szállítási helyzetbe és távolítsa el a deszkát. 4 A GÉP HASZNÁLATA Ellenőrizze, hogy a levágandó fűben ne legyen semmilyen idegen tárgy, például kövek, stb. 4.1 Vágási magasság Akkor érhető el a legjobb eredmény, amikor a fű felső harmadát vágja le, vagyis a fű hosszának 2/3- a megmarad. Lásd a 19. ábrát. Ha a fű nagyon magas, és sokat kell levágni belőle, vágja le kétszerre, más és más vágási magassággal. Ne alkalmazza a legkisebb vágási magasságot, ha a gyep felszíne egyenetlen. Ez azzal járhat, hogy a kések a felszínhez érve megsérülnek és a gyep felső talajrétege elmozdul. 4.2 Döntés A vágószerkezet hátsó része felemelhető úgy, hogy az alapbeállításokban megadottakhoz képest na vágószerkezet jobban előre legyen döntve. A vágószerkezet megdöntése az alábbiak szerint befolyásolja a vágási eredményt: A vágószerkezet nincs megdöntve. Amikor a vágószerkezet az alaphelyzetben van, a legjobb mulcsolási hatás érhető el, és a levágott fű jól szétszóródik. Normál fű esetében az alapbeállításokat javasoljuk Döntés Amikor a vágószerkezet előre van döntve, csökken a Multiclip hatás és a levágott fű még inkább szétszóródik. Sűrűbb fű esetében ajánlott az előre döntés. 4.3 Javaslatok fűnyíráshoz Az optimális fűnyírás érdekében kövesse az alábbi tanácsokat: Nyírja gyakran a füvet. Üzemeltesse a motort teljes fordulatszámon. A fű legyen száraz. Használjon éles késeket. Tartsa tisztán a vágószerkezet alsó részét. 4.4 A val a következő két módszerrel vághatja le a füvet: Multiclip: komposztálás és terítés. Kiszórás hátul: A füvet a vágószerkezet mögött egy sorban rakja le. A gép szállításakor a vágószerkezet mulcsolásra van beállítva. Ahhoz, hogy a gép a vágószerkezet mögött egy sorba rakja le a levágott füvet, el kell távolítani a 6. ábrán látható dugót. A dugó eltávolításához/visszahelyezéséhez állítsa a vágószerkezetet mosási helyzet (lásd 5.2). 5 KARBANTARTÁS 5.1 Előkészületek Minden szervizelést és karbantartást álló gépen, kikapcsolt motor mellett kell elvégezni. A kézifék használatával előzze meg, hogy a gép elgurulhasson. Állítsa le a motort. A motor véletlen beindítását azzal akadályozhatja meg, ha leköti a gyújtókábelt a gyújtógyertáról, és eltávolítja az indítókulcsot. 89

9 HU MAGYAR 5.2 Mosási helyzet 1. Aktiválja a kéziféket. 2. Állítsa az eszközemelőt szállítási helyzetbe. 3. Állítsa be a legmagasabb vágási magasságot. 4., 107 M HD, 121 M: A csapszegek és az alátétek eltávolításával kapcsolja le a vágószerkezet hátsó részét. Lásd a 2., 7.I és 13. ábrát. 92/107 M: Emelje fel a vágószerkezet hátsó részét, kapcsolja szét a bilincseket (12.L) és engedje le. 5. Ragadja meg a vágószerkezet elejét és emelje fel. Akassza be a láncokat úgy, hogy a vágószerkezet diagonálisan felfelé mutasson. Lásd a 19. ábrát. A gépet szigorúan tilos beindítani, ha a vágószerkezet mosási helyzetben van. A pontja szerint nullázza le a 110/125 Combi Pro-t. A pontja szerint nullázza le a 107 M HD-t. A pontja szerint nullázza le a 121 M-et. A pontja szerint nullázza le a 92/107 M-et. 5.3 SZERVIZ POZÍCIÓ 1. Aktiválja a kéziféket. 2. Állítsa az eszközemelőt szállítási helyzetbe. 3., 92/107 M: Állítsa be a legmagasabb vágási magasságot. 107 M HD, 121 M: A vágási magasság beállításához válassza a középső állást. 4. Ha a vágószerkezet elektromos vágási magasság állítással rendelkezik, kösse le a kábelt a gépről. Lásd a 15. ábrát. 5. : Távolítsa el a csapszegeket és az alátéteket. Lásd a 2. ábrát. 107 M HD: Távolítsa el a csapszegeket és az alátéteket. Lásd a 13. ábrát. 92/107 M Emelje fel a vágószerkezet hátsó részét, kapcsolja szét a bilincseket (12.L) és engedje le. 121 M A csapszegek (7.I) eltávolításával kapcsolja szét a vágószerkezet hátsó részét. 6. Távolítsa el az ékszíj burkolatát. Lásd az 5.E, a 8. és a 10. ábrát. Az ábrákban látható szám a horony szélességét jelöli. 7. Csak a -nál: Távolítsa el az ékszíj vezetősínjét (5.F). 8. Bal kézzel ragadja meg az ékszíjfeszítő kart. Húzza meg a kart és jobb kézzel kapcsolja le az ékszíjfeszítőt az ékszíjról. Lásd a 16. ábrát. 9. Húzza le az ékszíjat a vágószerkezet ékszíjtárcsájáról. 10.Ragadja meg a vágószerkezet elejét és emelje fel. Emelje addig a vágószerkezetet, amíg teljesen függőleges helyzetbe nem kerül, és a hátsó vége a padlón támaszkodik. Lásd a 24. ábrát. A pontja szerint nullázza le a 110/125 Combi Pro-t. A 3.2 szerint nullázza le a 107 M HD-t. A 3.3 szerint nullázza le a 92/107 M-et. A 3.2 szerint nullázza le a 121 M-et. 5.4 Tisztítás A vágószerkezet alját minden egyes használat után meg kell tisztítani. Állítsa a vágószerkezetet mosási helyzetbe. Körültekintően tisztítsa meg a vágószerkezetet. Használjon nagy nyomású mosót, kaparót és/vagy kefét. Amikor a felületek teljesen szárazak és tiszták, javítsa ki a festést. Használjon tartós sárga festéket, amelyet kültéri használatra, fémekhez ajánlanak. 5.5 Kerekek A a két függőleges tengelynél két zsírzófejjel van ellátva (25:O). A 107 M HD a függőleges tengelyeknél (26:O) és a kocsitengelyeknél (26:N) két-két zsírzófejjel van ellátva. A zsírzófejeket 50 üzemóra után általános zsírral kell megkenni. 5.6 A kések cseréje Viseljen védőkesztyűt, amikor a kést (késeket) cseréli, nehogy megvágja magát. Ellenőrizze, hogy a kések mindig élesek legyenek. Ezzel érhető el a legjobb eredmény. Ha a berendezés nekiütközik valaminek, mindig ellenőrizze a kést (késeket). Ha kések megsérülnek, a hibás elemeket ki kell cserélni. Mindig eredeti gyári alkatrészeket használjon. A nem eredeti gyári alkatrészek használata sérülés veszélyét hordozza még akkor is, ha illenek a géphez. A vágószerkezet az alábbiak szerint van késekkel felszerelve: Különálló kések, amelyeket a késtartóra csavaroztak. Lásd a 27. ábrát. Teljes kés. Lásd a ábrát. 90

10 HU MAGYAR 1 ÁLTALÁNOS FIGYELMEZTETŐ jelzés Ha nem tartják be pontosan az utasításokat, súlyos személyi sérülés és/vagy vagyoni kár keletkezhet. Figyelmesen olvassa el a gép Használati útmutatóját és a biztonsági előírásokat. 1.1 Szimbólumok A gépen a következő szimbólumok láthatók. Az a rendeltetésük, hogy emlékeztessenek a használat közben szükséges karbantartásra és figyelemre. A szimbólumok jelentése: Figyelem! A gép használata előtt olvassa el a használati utasítást és a biztonsági kézikönyvet. Figyelem! Ha a gép működik, ne tegye se a kézét, se a lábát a burkolat alá! Figyelem! Ügyeljen az eldobott tárgyakra. Tartsa távol a bámészkodókat. Figyelem! Mielőtt a gép javításába kezdene, távolítsa el a gyújtógyertyák csatlakozóját a gyertyákról. 1.2 Hivatkozások Ábrák A Használati útmutatóban szereplő ábrák számozása 1, 2, 3 stb. Az ábrákban bemutatott alkatrészek jelölése A, B, C stb. A 5. ábrán látható C alkatrészre vonatkozó hivatkozás 5.C Fejezetek címei A Használati útmutatóban szereplő fejezetcímek számozása a következő példa szerint történik: A a 2.3 alfejezete, és az említett részben található. A címekre történő hivatkozáskor általában csak a fejezet számát adjuk meg. Például: Lásd a fejezetet. 2 LEÍRÁS 2.1 Általános A vágószerkezet a Stiga négykerék-hajtású, Park típusú gépeivel használható. A vágószerkezet az alábbi változatokban rendelhető meg: Manuálisan állítható vágási magasság. Elektromosan állítható vágási magasság. 2.2 Vezérlőszervek, 110/125 Combi Pro Állítható vágási magasság A vágási magasság 25 és 90 mm között állítható. Elektromosan állítható vágási magasság. A vágási magasság fokozatmentesen állítható a gépen lévő kapcsoló segítségével. Manuálisan állítható vágási magasság. A kar segítségével a magasság több fix pontban állítható. Lásd a 1. ábrát Hajoljon előre! A vágószerkezet hátszó része 12 mm-rel megemelhető azzal, ha az alapbeállításhoz képest a két csapszeget egy lyukkal arrább rögzíti. Lásd a 2. ábrát Rögzítés hátul A vágószerkezet hátsó részét a 2. ábra szerinti csapszegek rögzítik Szerelés az eszközemelőbe A vágószerkezetet lánccal és karabínerzárral kell az eszközemelő szűrőjéhez rögzíteni. Üzemi helyzetben a rögzítés egy bilinccsel történik, ami az emelőerő beállításához a láncszemekbe kapcsolható. A másik bilinccsel mosási helyzetben rögzíthető. 2.3 Vezérlőszervek, 107 M HD Állítható vágási magasság A vágási magasság 30 és 85 mm között állítható. Elektromosan állítható vágási magasság. A vágási magasság fokozatmentesen állítható a gépen lévő kapcsoló segítségével. Manuálisan állítható vágási magasság. A kar segítségével a magasság több fix pontban állítható. Lásd a 9. ábrát Hajoljon előre! A vágószerkezet hátszó része 12 mm-rel megemelhető azzal, ha az alapbeállításhoz képest a két csapszeget egy lyukkal arrább rögzíti. Lásd a 13. ábrát. 86

11 MAGYAR HU Önálló kések A kések cserélhetők. A kések cseréjekor az ugyanarra a késtartóra szerelt két kést egyszerre kell kicserélni. Nyomaték: Csavarok (27.P) 24 Nm Nyíró csavar (27:Q) 9,8 Nm Ütközés esetén a nyíró csavarok (27.Q) eltörhetnek, és a kések visszahajolhatnak. Ha ez bekövetkezik, szereljen fel eredeti nyíró csavarokat, és a fentiek szerint húzza meg azokat Teljes kés, ábra. A teljes kést ki kell cserélni, ha a szélei elkoptak. Szerelje fel az új kést úgy, hogy az anyagba belevésett szöveg lefelé nézzen. Nyomaték: 110 Combi Pro 24 Nm 125 Combi Pro 45 Nm 5.7 A kések összehangolása Az alábbi vágószerkezetek összehangolt késekkel dolgoznak: 92/107 M 107 M HD 121 M Ha az egyik kés valamilyen szilárd testnek (például kőnek) ütközik, előfordulhat, hogy a pozitív hajtószíj nem működik megfelelően, ami veszélyezteti a kések összehangolását. Fennáll annak a veszélye, hogy a kések egymásnak ütköznek. A megfelelően összehangolt késeknek egymáshoz képest 90ş-ban kell állniuk. Lásd a 30. ábrát. Ha a berendezés nekiütközik valaminek, mindig ellenőrizze a késeket. Ha felmerül a gyanú, hogy a kések összehangolása nem tökéletes, vegye fel a kapcsolatot a Stiga szakszervizzel az elvégzendő munka miatt. A -ban a kések szabadon forognak. 6 PÓTALKATRÉSZEK A STIGA eredeti, gyári alkatrészeit és tartozékait kifejezetten a STIGA gépekhez alakították ki. Figyelem! A nem eredeti alkatrészeket és tartozékokat a STIGA nem ellenőrizte, és nem hagyta jóvá. Az ilyen, nem eredeti alkatrészek és tartozékok használata befolyásolhatja a gép működését és biztonságosságát. A STIGA nem vállal felelősséget az ilyen termékek okozta károsodásért vagy sérülésért. 7 IPARI MINTAOLTALOM A termékre és alkatrészeire az alábbi ipari mintaoltalom vonatkozik: Svédország: Németország: Franciaország: , USA: Elhasználódás elleni védelem A vágószerkezet alsó részét két védőeszköz található. Ezek szükség szerint kicserélhetők. A GGP fenntartja magának a jogot arra, hogy előzetes bejelentés nélkül módosítsa a terméket. 91

12 GGP Sweden AB Box 1006 SE TRANÅS
