1 HASZNÁLATI ÚTMUTATÓ FUTÓPAD BZ-40/40.M Megjegyzés: A fenntartható fejlődés elvei szerint, a felszerelés bármikor módosítható előzetes figyelmeztetés nélkül. Ez csak a terméktől függ. A futópad használata előtt olvassa el a használati útmutatót. Őrizze meg az útmutatót a későbbi hivatkozásokhoz.

2 TARTALOM 1. Termék leírás Biztonsági figyelmeztetések Összeszerelési útmutató Használati utasítások Rendszeres karbantartás BZ-40/40.M Futópad 1

3 TERMÉK LEÍRÁS Elektromos futópad BZ-40 Multifunkcionális elektromos futópad BZ-40.M BZ-40/40.M FUTÓPAD 2

4 Fontos paraméterek és alkatrész lista Fő technikai paraméterek Sz. Elnevezés Leírás 1 Üzemi feszültség AC V (50/60Hz) 2 Motor telyesítmény 2.0 CP 3 Sebesség km/h 4 Futófelület 400*1100 mm 5 Maximális terhelhetőség 100 kg 7 Fő funkció (odbionális funkció) Szaladás (masszírozás) ALKATRÉSZ LISTA Sz. Elnevezés db 1 Főváz 1 Masszázs funkció (csak a BZ M modellnél) 1 3 Kellékek 1 Listă accesorii Sz. Elnevezés db Sz. Elnevezés db 1 Hatszögletű kulcs 1 7 MP3 kábel Csavar M8* Multi kulcs 1 9 Csavar M6* Biztonsági kulcs 1 5 Szilikonolaj 1 6 Használati útmutató 1 Kellékek muktifunkcionális modell 1 Masszázs gép 1 2 Főváz 2 3 Masszázs gép állvány 1 BZ-40/40.M FUTÓPAD 3

5 BIZTONSÁGI ELŐÍRÁSOK Kérjük használat elött figyelmesen olvassa el az összes utasításokat. A futópad csak zárt területen használható és tárolható, kerülje a nedvességet. Mindig használjon sportolásra alkalmas ruházatot. Tilos a futópad használata mezítláb. A tápkábelt csak földeléses aljzattal használjuk. Ne használja ugyanazt azt az aljzatot más elektromos felszerelésekhez. A balesetek megelőzésére, tartsa a gyerekeket távol a felszereléstől. Lehetőleg kerűlje a túl hosszú edzéseket melyek túlságosan igénybe veszik a felszerelés motorját, és ugyanakkor felgyorsul a csapágyak és a futófelület rongálódása. Minden edzés után ellenőrizze a felszerelést. Tartsa a felszerelést portól védett területen. Használaton kívül ne hagyja áram alatt a felszerelést. Szellőztesse rendszeresen az edző helységet. Minden edzés kezdeténél csatolja a biztonsági kábel csattját a ruházatára, a biztonságos megállás érdekében. Rosszúllét esetében álljon meg és keresse fel a kezelőorvosát. A szilikonolajat tartsa távol a gyerekektől. Ne cserélje ki otthon a rongálódott tápkábelt, a javításokat bízza egy szakosodott szervízre. FIGYELEM Ne használja a felszerelést a rongálódott váz meg futófelület esetében Ellenkező esetben fennáll a balesetveszély. Ne ugráljon a futófelületen Balesetveszélyt jelenthet. Ne tárolja a felszerelést nedves helységekben, mint pld a fürdőszobában. Tartsa távol a felszerelést a tűző naptól meg egyéb meleg forrásoktól, mint pld kályha vagy egyéb fűtő termékek Tűzveszélyt jelenthet. 4

6 Ne használja a felszerelést rongálódott tápkábellel Ellenkező esetben fennállhat az áramütés, a rövidzárlat vagy akár a tüzveszély is. Ne erőltesse a tápkábelt. Ne hajlítsa a tápkábelt. Ne helyezzen súlyos tárgyakat a felszerelésre Tűz és áramütés veszélyt jelenthet. A felszerelést egyszerre csak egy személy használhatja Ellenkező esetben balesetveszélyes. Csakis olyan személyek használják akik önnállóan tudják kezelni a futópadot. ----Ellenkező esetben balesetveszélyes. Ne igyon és ne töltsön vízet használat közben Áramütés és tűzveszélyt jelenthet. Tilos! Persoanele care rar exersează nu ar trebui să înceapă un antrenament intens. Közvetlenűl evés után és fáradt állapotban ne használja a felszerelést Káros lehet az egészségére. A terméket otthoni használatra tervezték, nem ajánlott a használata iskolákban meg torna termekben Balesetveszélyt jelenthet. Ne tartson tárgyakat a zsebében Balesetveszélyt jelenthet. Ne használja vízes kézzel a felszerelést Áramütés és tűzveszélyt jelenthet. Használaton kivül ne tartsa a tápkábelt áram alatt A por és nedvesség idő elött meg rongálhatja a szigetelést, ami tűzveszélyt okozhat. A felszerelést nem használhatják nem önellátó személyek, gyerekek vagy tapasztalatlan személyek, csakis felügyelet alatt vagy megfelelő felkészítés után. Gyerekek nem játszhatnak a felszerelésen és környékén. 5

7 ! Földeléses védelem A felszerelés csak földeléssel használható. Meghibásodás esetében a földelés csökkenti az áramütés veszélyét. A termék hálozati kábele földeléses. Helytelen földelés esetében áramütés veszélyes lehet. Kérje a szakemberek tanácsát ha bizonytalan a földelés helyességében. Helyezze a hálozati kábelt közvetlenül a foglalatba. Vonalzó: Használhatja az alábbi vonalzót a szerelés megkönnyebbítésére, a csavarhossz mérésekhez. 3. ÖSSZESZERELÉSI UTASÍTÁSOK Összeszerelés közben először rögzítse a csavarokat és szorítsa meg őket mikor minden alkatrész fel van szerelve. 1. Helyezze a felszerelést egyenes felületre. Távolítsa el a nyíllal jelölt gombot, majd emelje fel az oszlopokat és a konzolt a nyíl irányába (ábra szerint). 6

8 2. Távolítsa el az M8*22 csavarokat, illessze össze az alapot a vázzal, használja a 5# hatszögletü kulcsot, a M6*12 és a M8*22 csavarokat (az ábra szerint) M6*12 M8*22 3. Fogja a jobb & bal rúdakat, használja a 5# hatszögletü kulcsot és a M8*22 csavarokat hogy rögzítse a konzolt az oszlopokra. (Rögzítse a csavarokat, vigyázzon hogy ne sérüljön a kábel). M8*22 4. Használja a gomb-csavart hogy rögzítse a fővázat és a rudakat (Forgassa az óramutató járásával egyező irányba). Az egyenetlen talaj akadályozhatja a csavar fordítását,ebben az esetben emelje kissé a baloldalát (mint az ábrában). A következő összeszerelés megkönnyítésére, ne szoritsa meg teljesen a fogantyút. 7

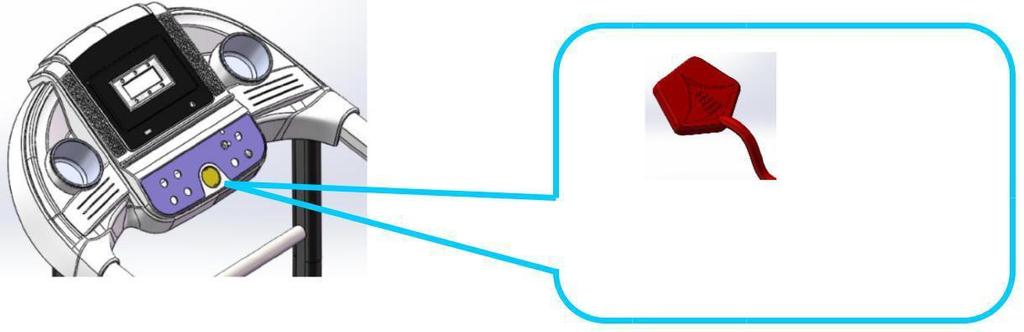

9 A fenti lépések a szimpla futópad szerelését írták le. A multifunkcionális termék összeszereléséhez, a fenti lépéseket folytatjuk a következő lépésekkel: 5. Szerelje fel a masszázsgép állványát, szoritsa meg az M8*35 csavarral és anyával (Figyeljen az állvány irányára). M8*35 6. Távolítsa el a három M3*15csavart, az ívelt alátéteket és az egyenes alátéteket a masszázsgépről, majd rögzítse vissza a masszázsgépet az állványra. M8*15 7. Helyezze fel a biztonsági kulcsot, majd nyomja meg a start gombot a futópad elinditásához. (Figyelem: a futószalag csak akkor indul ha a biztonsági kulcs a konzol sárga részén van). A biztonsági kulcs piros. A kellékes csomagban található.. MEGJEGYZÉS: legyen figyelemmel a csavarok egyenletes szorítására és hogy ne maradjon összeszereletlen rész áram alá helyezés elött. 8

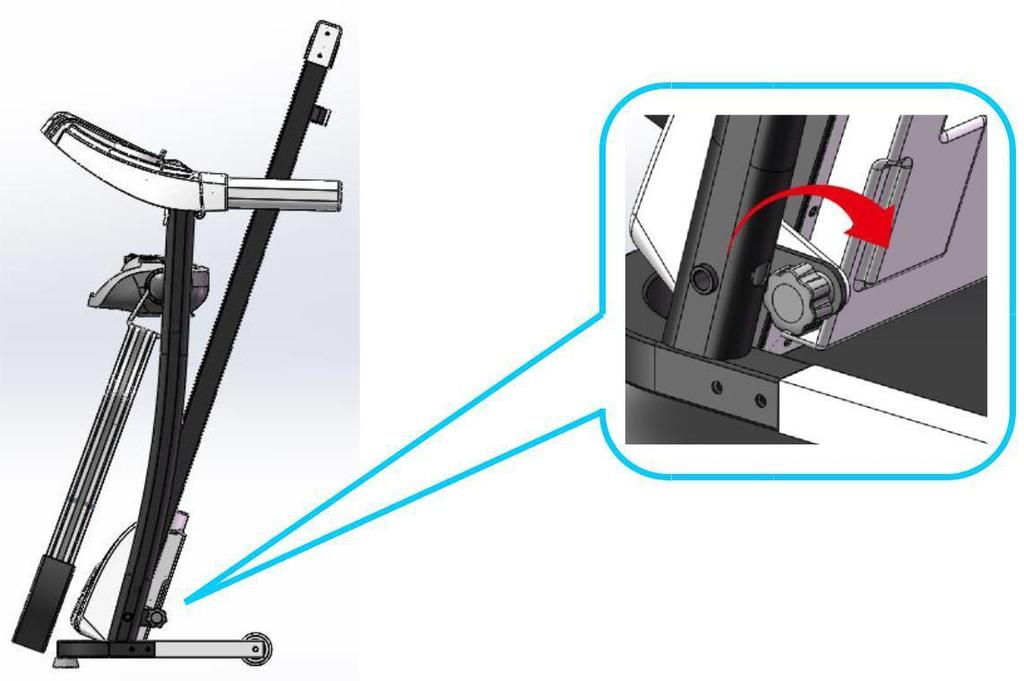

10 MASSZÁZS GÉP HASZNÁLATI ÚTMUTATÓ Helyezkedjen el az ábra szerint használat közben. ÖSSZECSUKÁSI ÚTMUTATÓ Használatonkívül, a futófelület felemelhető. Rögzítse a felületet a csavar fogantyúval az ábra szerint. 9

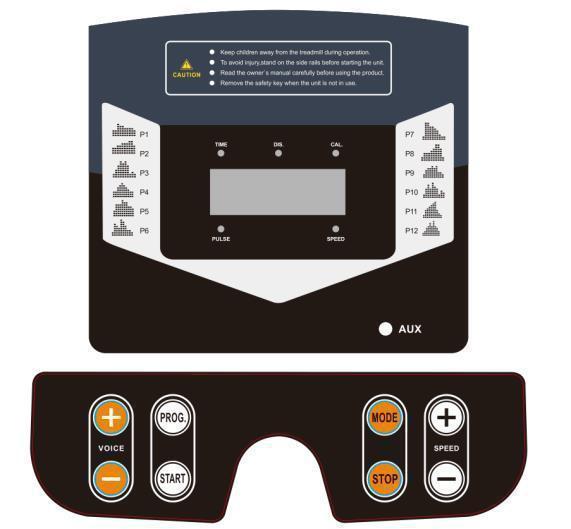

11 4. HASZNÁLATI ÚTMUTATÓ Futópad használata 1. Helyezze helyesen áram alá majd indítsa meg a piros gombbal(1). Ha a fény kigyúlt, egy sípoló hang hallható, majd a kijelző kivilágosodik. 2. Használaton kivül tartsa a biztonsági kulcsot távol a gyerekektől. Távolítsa el a szilikonolajat is a gyerekek útjából. Amennyiben a szilikonolaj szembe kerülne, mossa ki bő vizzel és forduljon a kezelő orvosához. 3. TUDNIVALÓK A BIZTONSÁGI KULCSRÓL A futőszalag csak akkor indul meg ha a biztonsági kulcs a konzol sárga részén áll. Rögzítse a biztonsági kulcsot a ruházatára használat közben hogy sikeresen megelőzze a baleseteket KONZOL UTASÍTÁSOK 10

12 Gombok A felszerelés 3 másodperc után indul be. 3 programozási lehetőség és 12 előre betáplált program. Biztonsági kulcs funkciója Kapcsolja ki a biztonsági kulcsot, a kijelzőn megjelenik a E7 jelzés. A futószalag fokozatosan meg fog állni és egy sípoló jelzés hallható. Helyezze a biztonsági kulcsot a helyére, minden adat törlésre kerül 2 másodperc után. A futószalag megáll amikor a biztonsági kulcs ki van kapcsolva. Ha a helyére teszi a biztonsági kulcsot, az adatok újra megjelennek. FUNKCIÓK 1. Start, Stop: Induláskor nyomja a start gombot, a kijelző 1.0 km/h mutat és a futószalag mozgásba lendül. Stop gomb: amikor a futószalag müködésben van, nyomja meg a STOP gombot, minden adat törőlve lesz. 2. Program gomb A gomb használata standby állapotban felsorólja az összes manuális opciót és az automatikus programokat P1 és P12 között. A manuális modull a futás alapértelmezett üzemmódja, az alapértelmezett sebesség pedig 1.0 Km/h. A manuális modull legmagassabb sebessége 12 Km/h. 3. Mode gomb A gomb használatával standby állapotban, megjelenteti a 3 futási opciót: futás-idő mérés, futástávolság és futás-kalória használat. 4. Hang gomb Ha csatlakoztatja a mobil telefont, a + gombnyomással emeli a hangerőt, a - gombbal pedig halkítja. 5. Sebesség gomb Minden gombnyomás 0.1 Km/nyomás módosítja a sebességet. Nyomja a + gombot a sebesség emelésére, a gombot a csökkentésre. 11

13 KIJELZŐ FUNKCIÓK 1. Sebesség Megjeleníti a sebesség aktuális értékét. 2. Idő A manuális modull idejét és az automatikus programok időmérését jeleníti meg. 3. Távolság A manuális modull összetett távolságát jeleníti meg. Automatikus modullban a megtett távolságot mutatja. 4. Kalóriák A teljes felhasznált kalóriák számát mutatja manuális modullban. A kalória számlálást jeleníti meg automatikus modullban. 5. Szívritmus Megjeleníti a szívritmus értékét ha kezei a fogantyú pulzus érzékelőin vannak. AUTOMATIKUS PROGRAMOK Minden program 10 részre van felosztva, a futási idő egyenlően van felosztva a részek közt. Az alábbiakban a 12 program felosztását találhatja: Program Idő Idő beállítás / 10 = futási idő részenként P1 sebesség P2 sebesség P3 sebesség P4 sebesség P5 sebesség P6 sebesség P7 sebesség P8 sebesség P9 sebesség P10 sebesség P11 sebesség P12 sebesség

14 3 módszer paraméter beállításhoz Az idő alapértelmezett értéke 15perc.A kalóriák kezdő értéke 50 kcal. A sebesség kezdő értéke 1.0 kilométer. A sorrend a következő: idő, sebesség, kalóriák. KÓDOLT HIBA ÜZENETEK Hiba kód Leírás Megoldás Helytelen közlés :helytelen közlés az alsó kontroller és a konzoll között Lehetséges ok: a közlés a kontroller és a konzoll között megszakadt. Ellenőrizzen minden kapcsolatot a kettő között, Ellenőrizze a kábeleket, szükség esetén cserélje ki. E1 Nincs jelzés a motortól. Lehetséges ok: Ellenőrizze a motor kábele helyes csatlakoztatását, ha nincs helyesen csatlakoztatva, javítsa ki. E2 Ellenőrizze a kábel rongálódását meg az esetleges égett szagot, ha égett szagot érez, ki kell cserélni a motort. Ellenőrizze hogy a sebesség érzékelő helyesen volt felszerelve vagy az esetleges rongálódását. Túlterhelés védelem: Működés közben, az alsó kontroller több mint 3 másodpercig érzékel 6Anél nagyobb feszűltséget. Lehetséges ok: A túlterhelés túlzott áramfejlesztéshez vezet, a rendszer védekezően megáll. Egy mozgó rész mozgása akadályozott és megállítja a motor működését. E5 Ellenőrizze hogy működés közben vannak-e folyadék veszteségek vagy égett szag, ha ilyent tapasztal cserélje ki a motort Ha a kontroller égett szagú, cserélje ki. Ellenőrizze az áramforrást, ha nem felel meg az előírásoknak, cserélje ki.

15 Lehetséges ok: Ellenőrizze, hogy nem-e a feszültség a tápfeszültség 50% alacsonyabb a normálisnál, használon megfelelő tápfeszültséget és Ellenőrizze újra a felszerelést; ellenőrizze a vezérlő szagát, ha égett szagot érez, cserélje ki a vezérlőt; ellenőrizze a tápkábel csatlakozását, csatlakoztassa újra. E6 A motor helytelen feszűltsége miatt az áramkör helytelenül működik. E7 Nincs biztonsági kulcs Tegye helyére a biztonsági kulcsot. 1 3

16 5. RENDSZERES KARBANTARTÁS Figyelem: A felszerelés tisztítása és karbantartása elött, kérjük Ellenőrizze hogy a termék nincs csatlakoztatva az áramhoz. Tisztítás: A megfelelő tisztítás meghosszabítja a felszerelés várható élettartamát. Rendszeresen távolítsa el a port és tartsa tisztán az összes alkatrészt. Ellenőrizze hogy a futófelület mindkét kitett oldala megfelelően volt tisztítva, ezáltal kevesebb szennyeződés gyűl. Hordjon mindig tiszta sport cípőt, hogy megelőzze a futófelület szennyezettségét. A futófelületet nedves, szappanos ronggyal tisztítjuk. Ne engedje a nedvességet a villamos alkatrészek közelébe. Figyelem: Mielött eltávolítaná a motor fedelét, ellenőrizze hogy áramtalanította a felszerelést. Legkevesebb évente tisztítsa a motort. Speciális kenőanyag a futófelület kezelésére A futófelület állványát és a futófelületet gyárilag kezelték. A súrlódás a futófelület és az állványa között jelentősen befolyásolja a futószalag élettartamát és teljesítményét, így a kenőanyag rendszeres alkalmazása szükséges. Javasoljuk, hogy ellenőrizze rendszeresen az állványt. Ha a felület sérült, kérjük, lépjen kapcsolatba az ügyfélszolgálattal. Javasoljuk, hogy a következő program szerint alkalmazza a kenőanyagot a futófelület, illetve az állványa között: 1) Light felhasználó (kevesebb mint heti 3 óra használat) havonta; 2) Erős felhasználó (több mint heti 7 óra használat) kéthetente. Hogy meghosszabbítsa a futópad élettartamát, ajánljuk hogy két óra folyamatos használat után kapcsolja ki a gépet és tartson 10 perc szünetet. Ha a futófelület túl tágas, megjelenhet a csúszás jelenség; ha túl szoros, csökkentheti a motor teljesítményét és növelheti a henger és a futófelület kopását. Helyes szorításnál a futófelület 50-75mm-el emelhető. Futás beállított igazítással és rögzitéssel. Ahhoz hogy hatékonyabban használja a futószalagot és fokozza a funkcionalitását, szükséges, hogy a lehető legjobban beállítsa a futófelületet. FUTÓFELÜLET IGAZÍTÁSA Helyezze a futószalagot egyenes felületre. Állítsa be a futószalagot átlagos 6-8km/óra futósebességre Ha a futófelület többnyire jobb irányba mutat, fordítson 1/2 forgatást óramutató járásával megegyező irányba a jobb oldali csavaron, majd ismételje az eljárást a bal oldali csavarral is.(a ábra) Ha a futófelület többnyire bal irányba mutat, fordítson 1/2 forgatást óramutató járásával megegyező irányba a bal oldali csavaron, majd ismételje az eljárást a jobb oldali csavarral is.(b ábra) 1 4

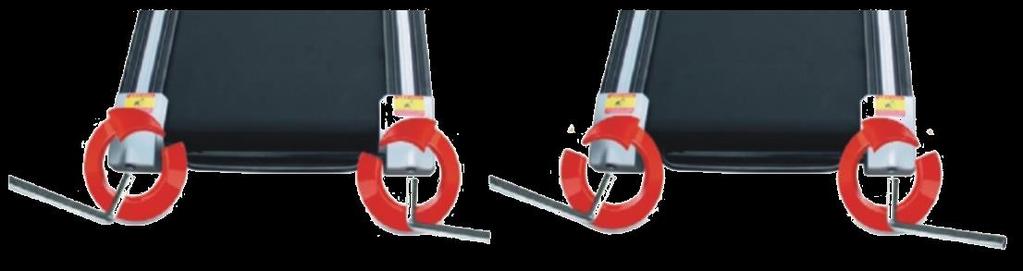

17 A ábra B ábra ERŐÁTVITELI SZÍJ BEÁLLÍTÁSA A futószalag hosszas használata után, a kopás miatt az erőátviteli szíj gyengülhet. Emiatt szükséges lehet az erőátviteli szíj beállítása. Elemzés: ha úgy érzi hogy a szaladás üteme szaggatott, ennek oka lehet a futófelület vagy az erőátviteli szíj gyengülése. Ilyenkor szükség van az alkatrészek beállítására. Gyengűlt alkatrész azonosítása: Távolítsa el a védőburkolat 4 csavarját, kapcsolja be a futópadot 1 km/h sebességre, majd álljon a futófelületre, fogja az oldalakon található támaszokat és óvatosan lépegessen a szalagon. (Javasoljuk, hogy teljes súllyal lépegessen) A. Ha a lépegetés üteme nem állítja meg a szalagot, a szorítás megfelelő. B. Ha a lépegetés megállítja a futófelületet, de a szíj és a henger forognak, akkor a futófelület szorításra szorul. C. Ha a lépegetés megállítja a futófelületet és a szíjat is, de a motor továbbra működik, akkor az erőátviteli szíj gyengült. 2 lépés: Használjon kulcsot a motor alján található csavarok beállításához a tünetektől függően. Eközben finoman fordítsa a szíjat a motor tengely és a henger között, ha túl laza, akkor a szíj teljesen átfordítható, ha pedig túl szoros a szíj mozgása nagyon korlátozott. Javasoljuk, hogy beállítás után a szíj 80% - ban fordítható legyen. Állítsa be a szíj szorítását addig amíg mintegy 80% - ban átfordítható. 3 lépés: A végén rögzítse a motor alapját, majd szerelje vissza az előlapot. 15

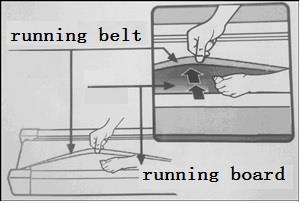

18 SZILIKONOLAJ ALKALMAZÁSA 1 lépés: Könnyedén emelje fel a futófelületet. 2 lépés: Nyissa ki a szilikonolaj tartályát, majd fújja a szilikonolajat a futópad alkatrészeire az alábbi ábra szerint: 6. ÉRTÉKESÍTÉS UTÁNI SZOLGÁLTATÁS Köszönjük, hogy a mi termékünket választotta. A jótállási idején belül, ingyenes javítást és tartozékokat kínálunk. A jótállási időn kívül, csere alkatrészeket biztosítunk a legjobb áron. További információért kérjük, ellenörizze a termék jótállási kártyáját. Fontos: A termék csak házilag használható. Cégünk nem vállalhat felelőséget a kereskedelmi használat közben bekövetkezett károsodásokért. Kérjük keresse fel a forgalmazót ha javításra lenne szüksége. 16
