1 FASTNET FTR-250 DVB-T vevőkészülék földi sugárzás vételére HASZNÁLATI UTASÍTÁS

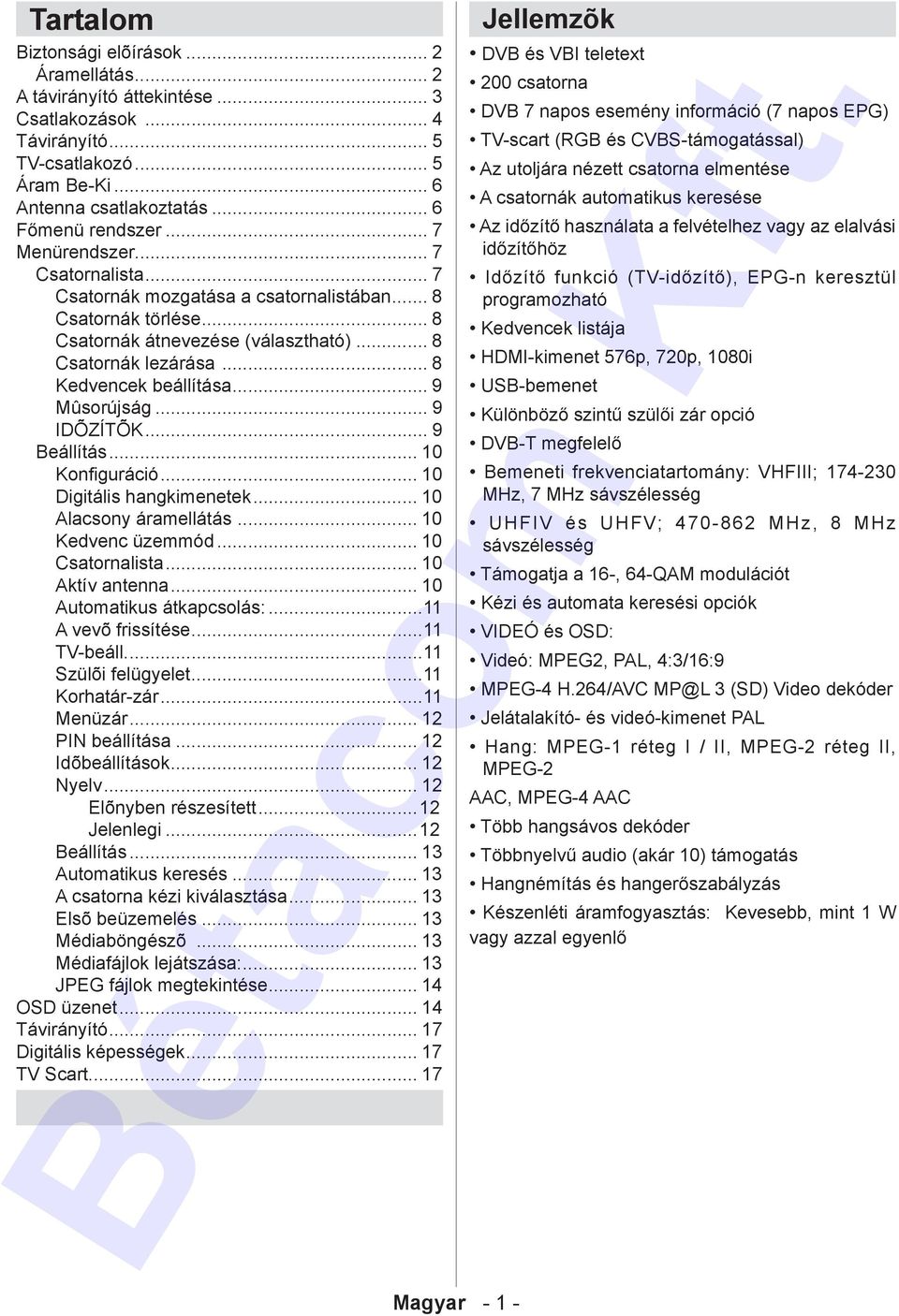

2 Tartalom Biztonsági elõírások... 2 Áramellátás... 2 A távirányító áttekintése... 3 Csatlakozások... 4 Távirányító... 5 TV-csatlakozó... 5 Áram Be-Ki... 6 Antenna csatlakoztatás... 6 Főmenü rendszer... 7 Menürendszer... 7 Csatornalista... 7 Csatornák mozgatása a csatornalistában... 8 Csatornák törlése... 8 Csatornák átnevezése (választható)... 8 Csatornák lezárása... 8 Kedvencek beállítása... 9 Mûsorújság... 9 IDÕZÍTÕK... 9 Beállítás Konfiguráció Digitális hangkimenetek Alacsony áramellátás Kedvenc üzemmód Csatornalista Aktív antenna Automatikus átkapcsolás:...11 A vevõ frissítése...11 TV-beáll Szülõi felügyelet...11 Korhatár-zár...11 Menüzár PIN beállítása Idõbeállítások Nyelv Elõnyben részesített...12 Jelenlegi...12 Beállítás Automatikus keresés A csatorna kézi kiválasztása Elsõ beüzemelés Médiaböngészõ Médiafájlok lejátszása: JPEG fájlok megtekintése OSD üzenet Távirányító Digitális képességek TV Scart Magyar Jellemzõk DVB és VBI teletext 200 csatorna DVB 7 napos esemény információ (7 napos EPG) TV-scart (RGB és CVBS-támogatással) Az utoljára nézett csatorna elmentése A csatornák automatikus keresése Az időzítő használata a felvételhez vagy az elalvási időzítőhöz Időzítő funkció (TV-időzítő), EPG-n keresztül programozható Kedvencek listája HDMI-kimenet 576p, 720p, 1080i USB-bemenet Különböző szintű szülői zár opció DVB-T megfelelő Bemeneti frekvenciatartomány: VHFIII; MHz, 7 MHz sávszélesség UHFIV és UHFV; MHz, 8 MHz sávszélesség Támogatja a 16-, 64-QAM modulációt Kézi és automata keresési opciók VIDEÓ és OSD: Videó: MPEG2, PAL, 4:3/16:9 MPEG-4 H.264/AVC MP@L 3 (SD) Video dekóder Jelátalakító- és videó-kimenet PAL Hang: MPEG-1 réteg I / II, MPEG-2 réteg II, MPEG-2 AAC, MPEG-4 AAC Több hangsávos dekóder Többnyelvű audio (akár 10) támogatás Hangnémítás és hangerőszabályzás Készenléti áramfogyasztás: Kevesebb, mint 1 W vagy azzal egyenlő

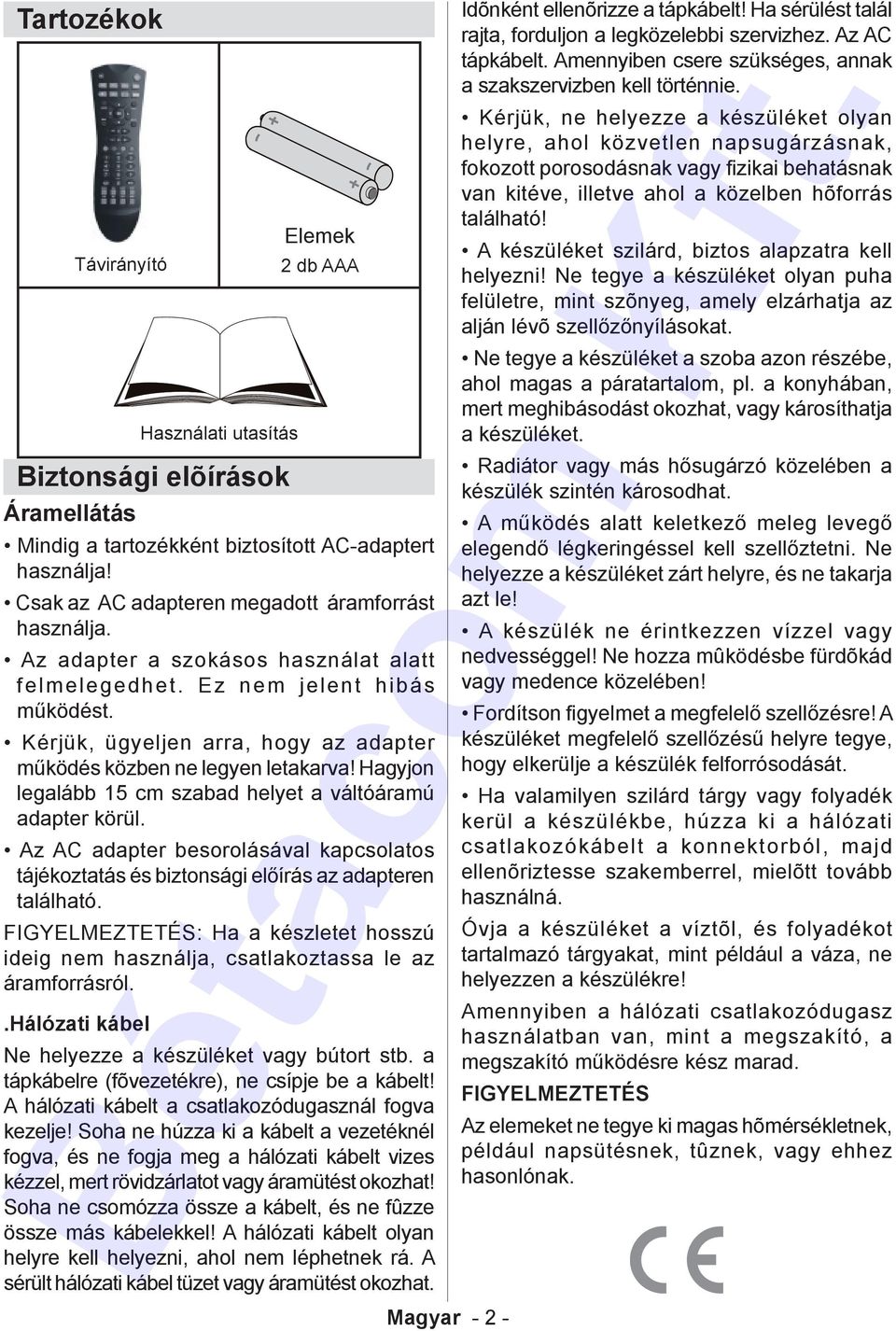

3 Tartozékok Távirányító Használati utasítás Biztonsági elõírások Áramellátás Elemek 2 db AAA Mindig a tartozékként biztosított AC-adaptert használja! Csak az AC adapteren megadott áramforrást használja. Az adapter a szokásos használat alatt felmelegedhet. Ez nem jelent hibás működést. Kérjük, ügyeljen arra, hogy az adapter működés közben ne legyen letakarva! Hagyjon legalább 15 cm szabad helyet a váltóáramú adapter körül. Az AC adapter besorolásával kapcsolatos tájékoztatás és biztonsági előírás az adapteren található. FIGYELMEZTETÉS: Ha a készletet hosszú ideig nem használja, csatlakoztassa le az áramforrásról.. Hálózati kábel Ne helyezze a készüléket vagy bútort stb. a tápkábelre (fõvezetékre), ne csípje be a kábelt! A hálózati kábelt a csatlakozódugasznál fogva kezelje! Soha ne húzza ki a kábelt a vezetéknél fogva, és ne fogja meg a hálózati kábelt vizes kézzel, mert rövidzárlatot vagy áramütést okozhat! Soha ne csomózza össze a kábelt, és ne fûzze össze más kábelekkel! A hálózati kábelt olyan helyre kell helyezni, ahol nem léphetnek rá. A sérült hálózati kábel tüzet vagy áramütést okozhat. Magyar Idõnként ellenõrizze a tápkábelt! Ha sérülést talál rajta, forduljon a legközelebbi szervizhez. Az AC tápkábelt. Amennyiben csere szükséges, annak a szakszervizben kell történnie. Kérjük, ne helyezze a készüléket olyan helyre, ahol közvetlen napsugárzásnak, fokozott porosodásnak vagy fi zikai behatásnak van kitéve, illetve ahol a közelben hõforrás található! A készüléket szilárd, biztos alapzatra kell helyezni! Ne tegye a készüléket olyan puha felületre, mint szõnyeg, amely elzárhatja az alján lévõ szellőzőnyílásokat. Ne tegye a készüléket a szoba azon részébe, ahol magas a páratartalom, pl. a konyhában, mert meghibásodást okozhat, vagy károsíthatja a készüléket. Radiátor vagy más hősugárzó közelében a készülék szintén károsodhat. A működés alatt keletkező meleg levegő elegendő légkeringéssel kell szellőztetni. Ne helyezze a készüléket zárt helyre, és ne takarja azt le! A készülék ne érintkezzen vízzel vagy nedvességgel! Ne hozza mûködésbe fürdõkád vagy medence közelében! Fordítson figyelmet a megfelelő szellőzésre! A készüléket megfelelő szellőzésű helyre tegye, hogy elkerülje a készülék felforrósodását. Ha valamilyen szilárd tárgy vagy folyadék kerül a készülékbe, húzza ki a hálózati csatlakozókábelt a konnektorból, majd ellenõriztesse szakemberrel, mielõtt tovább használná. Óvja a készüléket a víztõl, és folyadékot tartalmazó tárgyakat, mint például a váza, ne helyezzen a készülékre! Amennyiben a hálózati csatlakozódugasz használatban van, mint a megszakító, a megszakító működésre kész marad. FIGYELMEZTETÉS Az elemeket ne tegye ki magas hõmérsékletnek, például napsütésnek, tûznek, vagy ehhez hasonlónak.

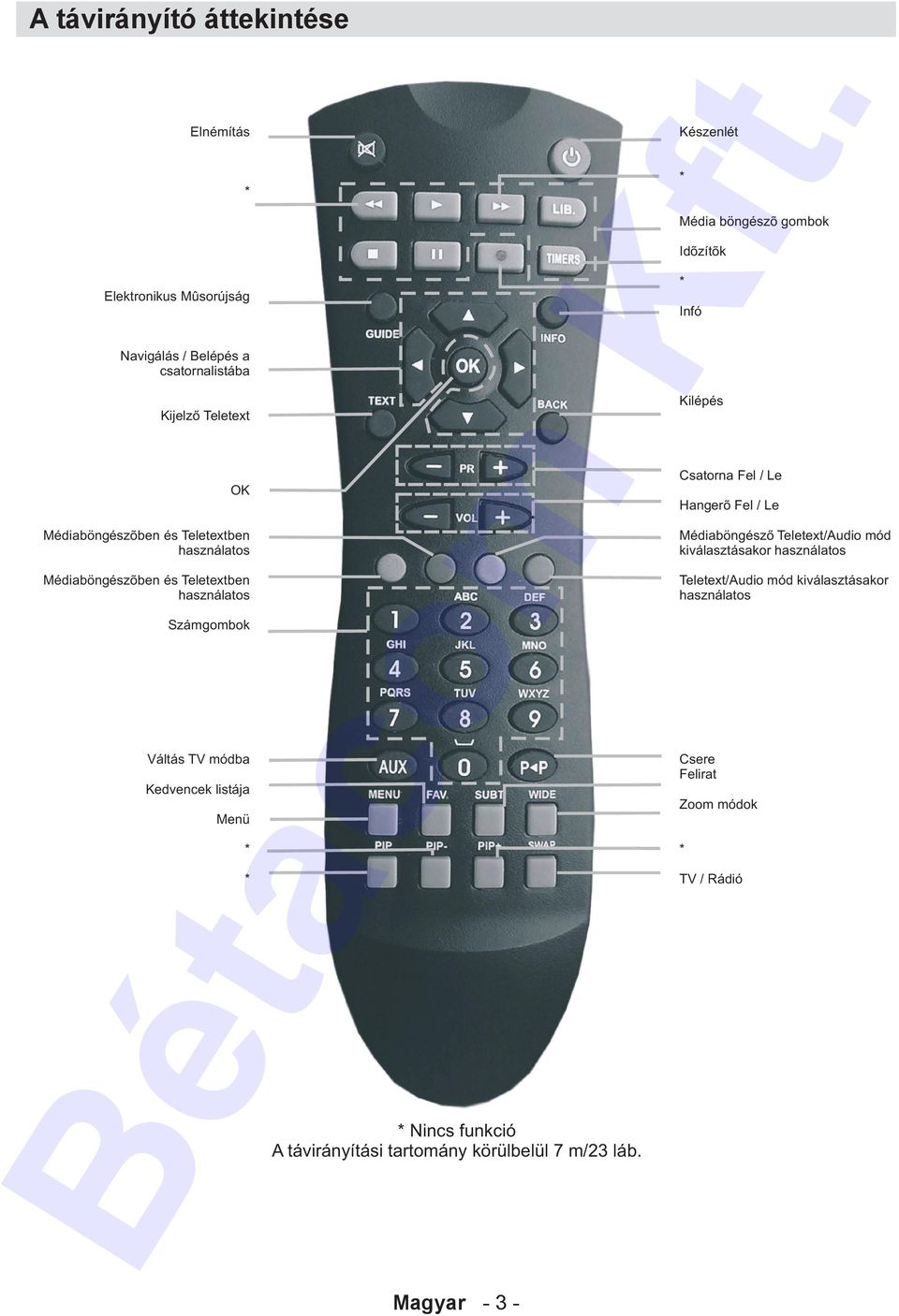

4 A távirányító áttekintése Elnémítás Elektronikus Mûsorújság Navigálás / Belépés a csatornalistába Kijelző Teletext OK Médiaböngészõben és Teletextben használatos Médiaböngészõben és Teletextben használatos Számgombok Váltás TV módba Kedvencek listája * Menü * * * Nincs funkció A távirányítási tartomány körülbelül 7 m/23 láb. Magyar Készenlét * Média böngészõ gombok Idõzítõk * Infó Kilépés Csatorna Fel / Le Hangerõ Fel / Le Médiaböngésző Teletext/Audio mód kiválasztásakor használatos Teletext/Audio mód kiválasztásakor használatos Csere Felirat Zoom módok * TV / Rádió

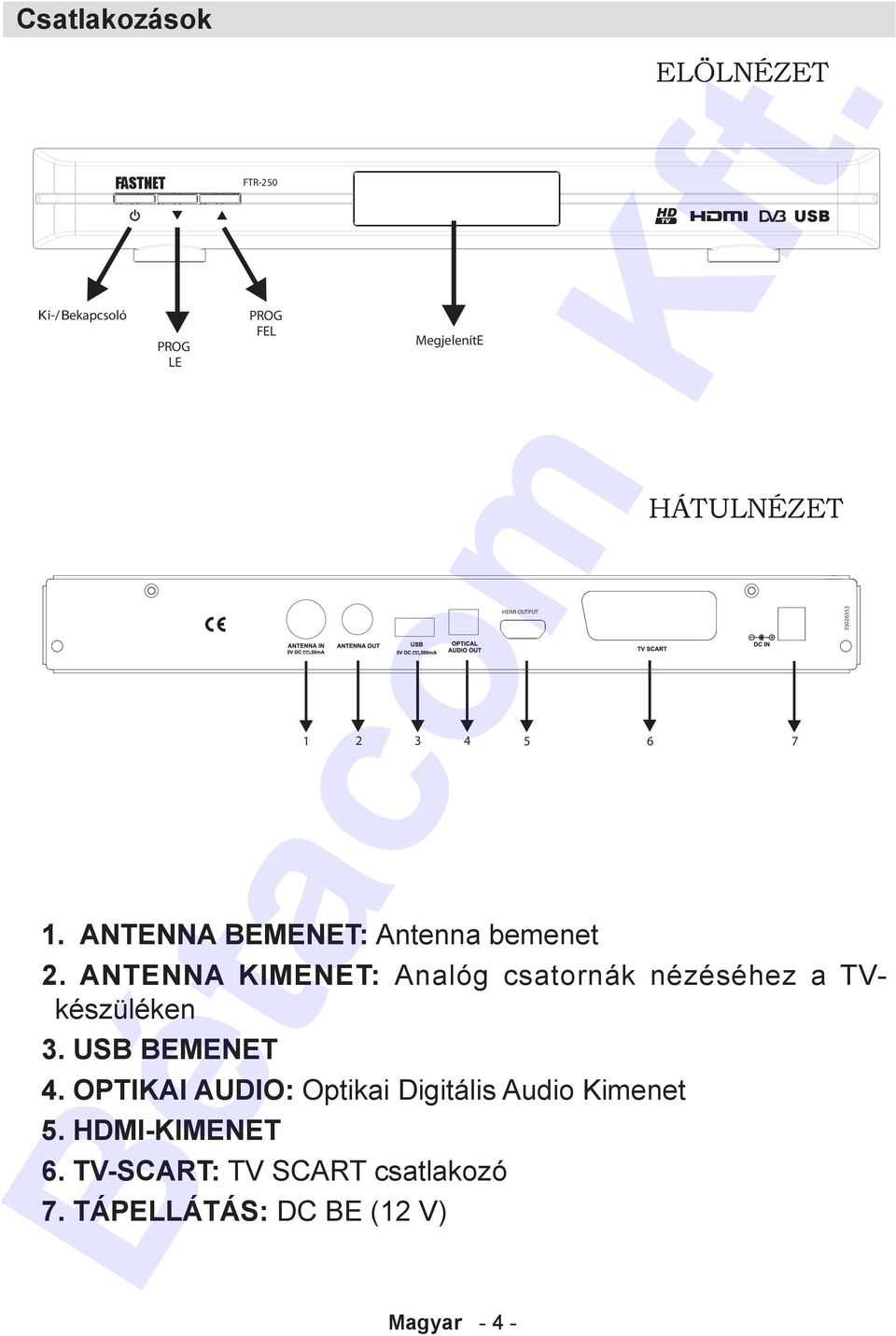

5 Csatlakozások Ki-/ Bekapcsoló FASTNET PROG LE FTR-250 PROG FEL MegjelenítE Magyar HDMI OUTPUT 1. ANTENNA BEMENET: Antenna bemenet ELÖLNÉZET USB HÁTULNÉZET 2. ANTENNA KIMENET: Analóg csatornák nézéséhez a TVkészüléken 3. USB BEMENET 4. OPTIKAI AUDIO: Optikai Digitális Audio Kimenet 5. HDMI-KIMENET 6. TV-SCART: TV SCART csatlakozó 7. TÁPELLÁTÁS: DC BE (12 V)

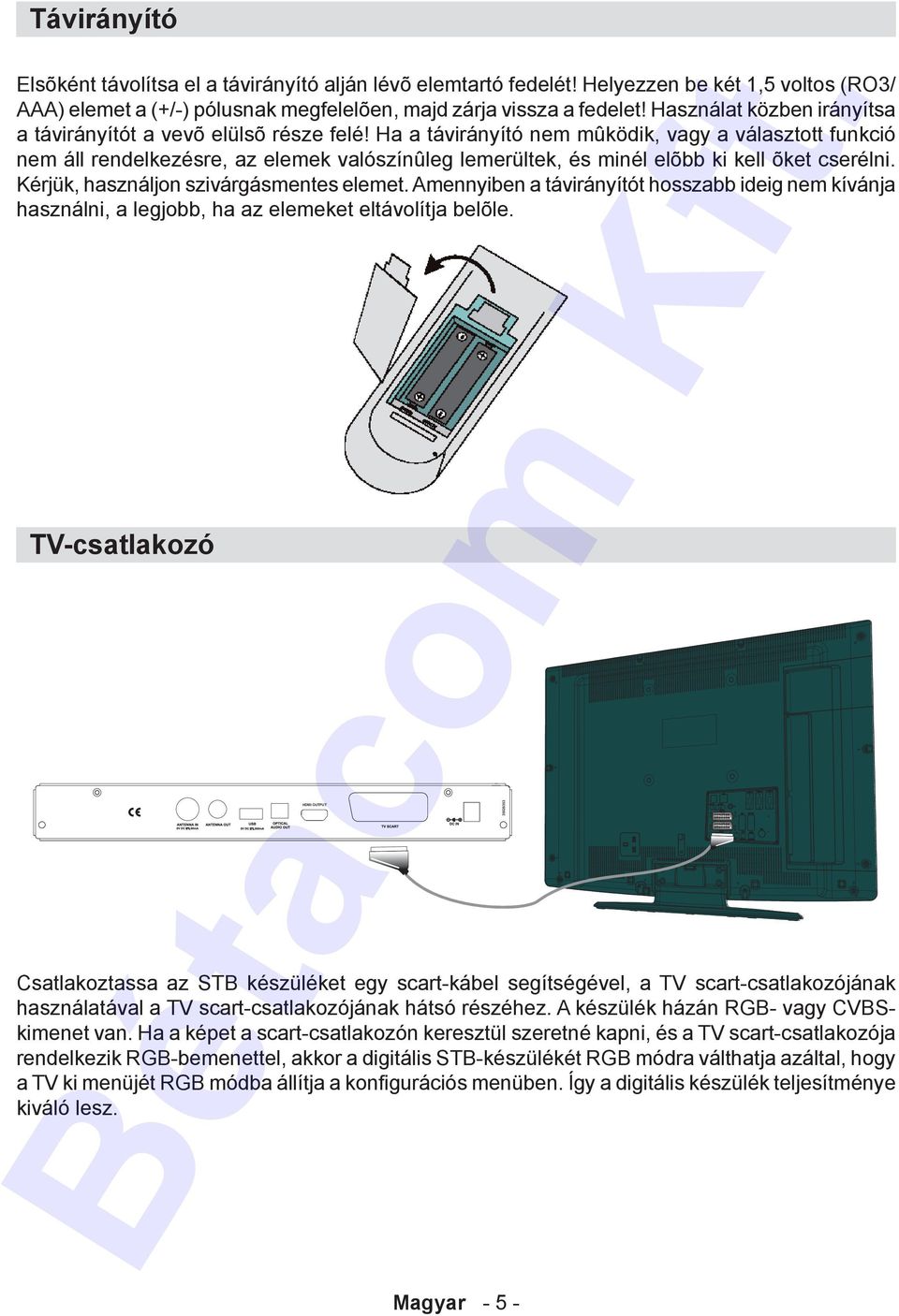

6 Távirányító Elsõként távolítsa el a távirányító alján lévõ elemtartó fedelét! Helyezzen be két 1,5 voltos (RO3/ AAA) elemet a (+/-) pólusnak megfelelõen, majd zárja vissza a fedelet! Használat közben irányítsa a távirányítót a vevõ elülsõ része felé! Ha a távirányító nem mûködik, vagy a választott funkció nem áll rendelkezésre, az elemek valószínûleg lemerültek, és minél elõbb ki kell õket cserélni. Kérjük, használjon szivárgásmentes elemet. Amennyiben a távirányítót hosszabb ideig nem kívánja használni, a legjobb, ha az elemeket eltávolítja belõle. TV-csatlakozó HDMI OUTPUT Csatlakoztassa az STB készüléket egy scart-kábel segítségével, a TV scart-csatlakozójának használatával a TV scart-csatlakozójának hátsó részéhez. A készülék házán RGB- vagy CVBSkimenet van. Ha a képet a scart-csatlakozón keresztül szeretné kapni, és a TV scart-csatlakozója rendelkezik RGB-bemenettel, akkor a digitális STB-készülékét RGB módra válthatja azáltal, hogy a TV ki menüjét RGB módba állítja a konfigurációs menüben. Így a digitális készülék teljesítménye kiváló lesz. Magyar

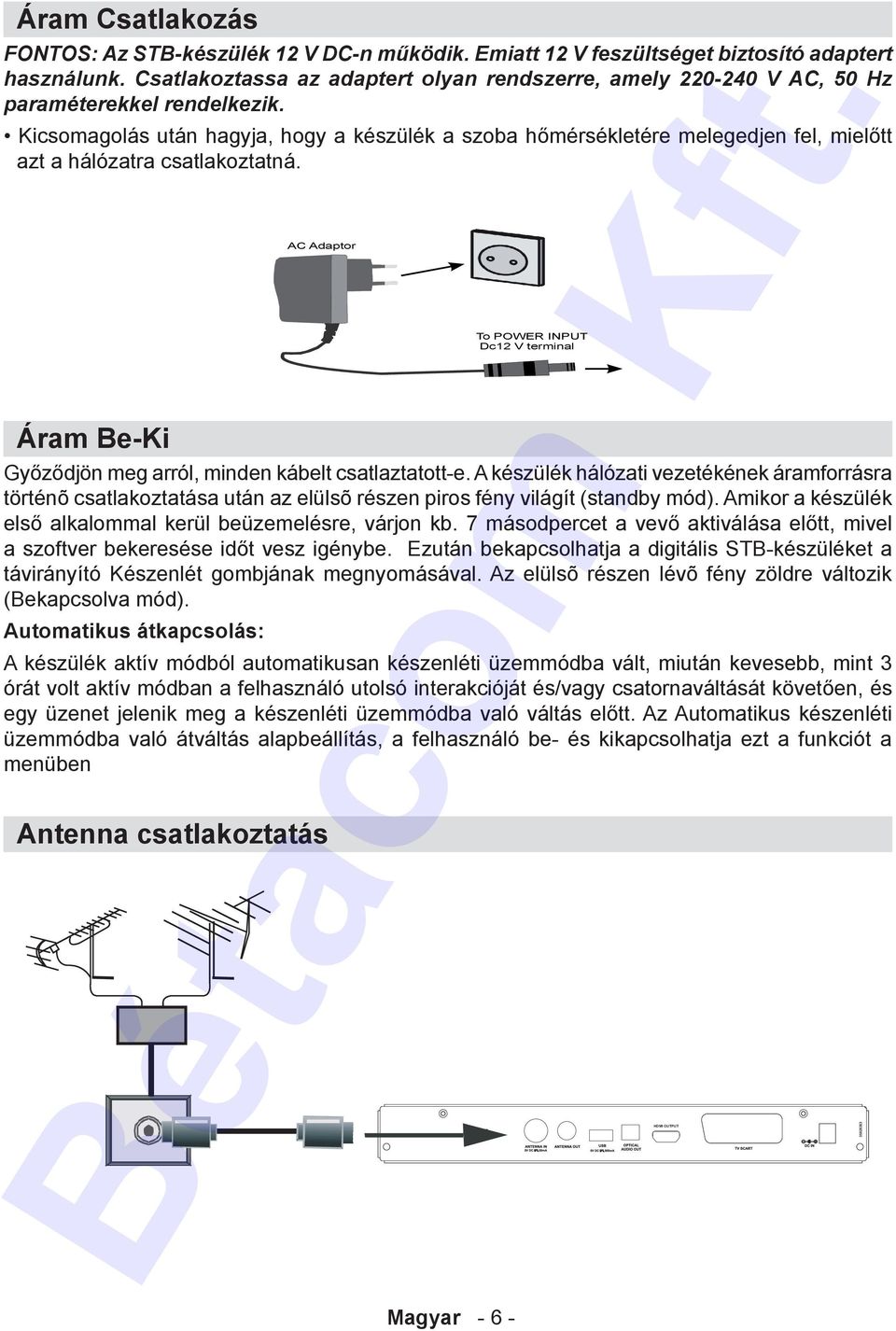

7 Áram Csatlakozás FONTOS: Az STB-készülék 12 V DC-n működik. Emiatt 12 V feszültséget biztosító adaptert használunk. Csatlakoztassa az adaptert olyan rendszerre, amely V AC, 50 Hz paraméterekkel rendelkezik. Kicsomagolás után hagyja, hogy a készülék a szoba hőmérsékletére melegedjen fel, mielőtt azt a hálózatra csatlakoztatná. Áram Be-Ki AC Adaptor Magyar To POWER INPUT Dc12 V terminal Győződjön meg arról, minden kábelt csatlaztatott-e. A készülék hálózati vezetékének áramforrásra történõ csatlakoztatása után az elülsõ részen piros fény világít (standby mód). Amikor a készülék első alkalommal kerül beüzemelésre, várjon kb. 7 másodpercet a vevő aktiválása előtt, mivel a szoftver bekeresése időt vesz igénybe. Ezután bekapcsolhatja a digitális STB-készüléket a távirányító Készenlét gombjának megnyomásával. Az elülsõ részen lévõ fény zöldre változik (Bekapcsolva mód). Automatikus átkapcsolás: A készülék aktív módból automatikusan készenléti üzemmódba vált, miután kevesebb, mint 3 órát volt aktív módban a felhasználó utolsó interakcióját és/vagy csatornaváltását követően, és egy üzenet jelenik meg a készenléti üzemmódba való váltás előtt. Az Automatikus készenléti üzemmódba való átváltás alapbeállítás, a felhasználó be- és kikapcsolhatja ezt a funkciót a menüben Antenna csatlakoztatás HDMI OUTPUT

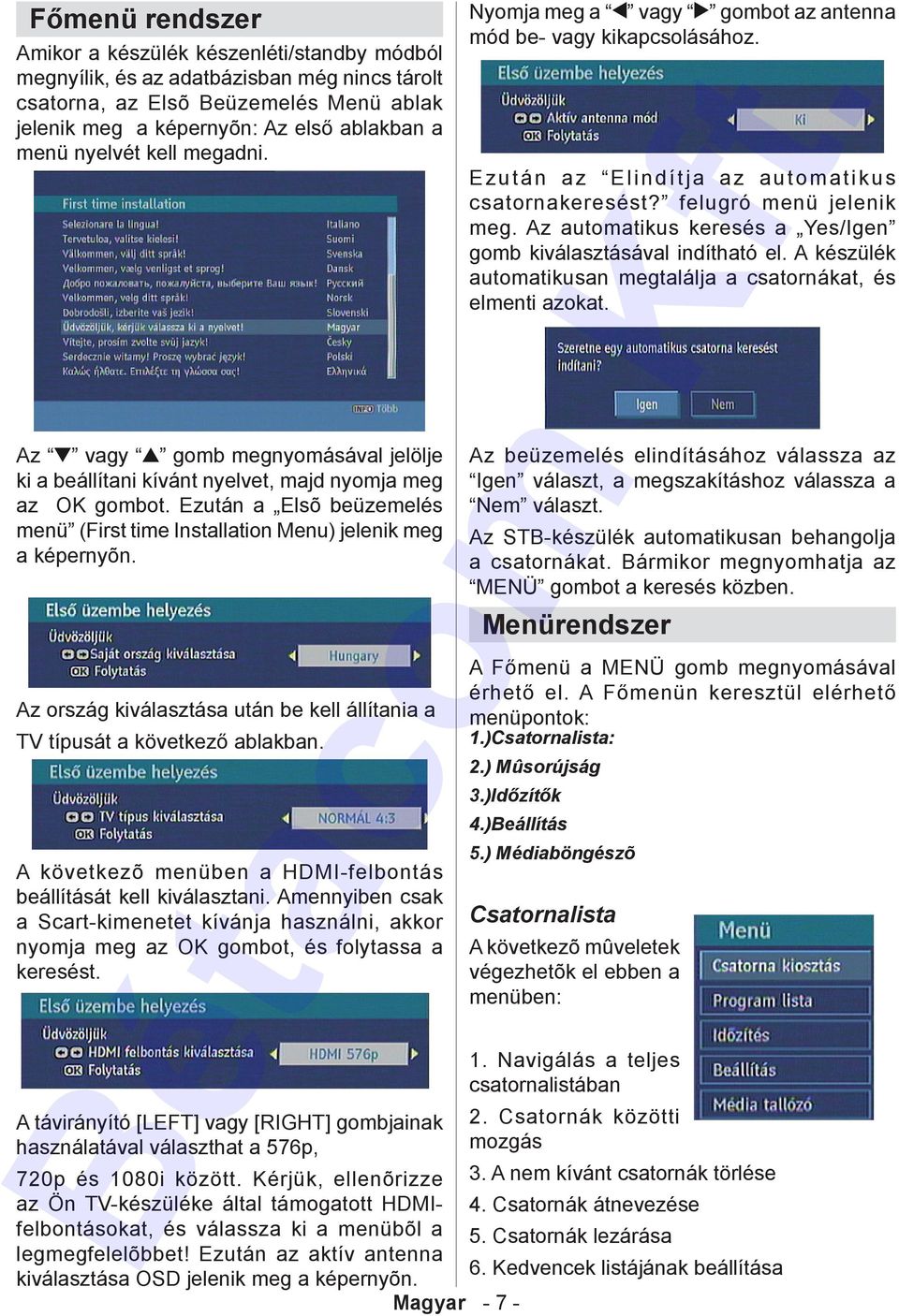

8 Főmenü rendszer Amikor a készülék készenléti/standby módból megnyílik, és az adatbázisban még nincs tárolt csatorna, az Elsõ Beüzemelés Menü ablak jelenik meg a képernyõn: Az első ablakban a menü nyelvét kell megadni. Az vagy gomb megnyomásával jelölje ki a beállítani kívánt nyelvet, majd nyomja meg az OK gombot. Ezután a Elsõ beüzemelés menü (First time Installation Menu) jelenik meg a képernyõn. Az ország kiválasztása után be kell állítania a TV típusát a következő ablakban. A következõ menüben a HDMI-felbontás beállítását kell kiválasztani. Amennyiben csak a Scart-kimenetet kívánja használni, akkor nyomja meg az OK gombot, és folytassa a keresést. Nyomja meg a vagy gombot az antenna mód be- vagy kikapcsolásához. Ezután az Elindítja az automatikus csatornakeresést? felugró menü jelenik meg. Az automatikus keresés a Yes/Igen gomb kiválasztásával indítható el. A készülék automatikusan megtalálja a csatornákat, és elmenti azokat. Az beüzemelés elindításához válassza az Igen választ, a megszakításhoz válassza a Nem választ. Az STB-készülék automatikusan behangolja a csatornákat. Bármikor megnyomhatja az MENÜ gombot a keresés közben. Menürendszer A Főmenü a MENÜ gomb megnyomásával érhető el. A Főmenün keresztül elérhető menüpontok: 1.)Csatornalista: 2.) Mûsorújság 3.)Időzítők 4.)Beállítás 5.) Médiaböngészõ Csatornalista A következõ mûveletek végezhetõk el ebben a menüben: 1. Navigálás a teljes csatornalistában A távirányító [LEFT] vagy [RIGHT] gombjainak 2. Csatornák közötti használatával választhat a 576p, mozgás 720p és 1080i között. Kérjük, ellenõrizze 3. A nem kívánt csatornák törlése az Ön TV-készüléke által támogatott HDMIfelbontásokat, és válassza ki a menübõl a 5. Csatornák lezárása 4. Csatornák átnevezése legmegfelelõbbet! Ezután az aktív antenna 6. Kedvencek listájának beállítása kiválasztása OSD jelenik meg a képernyõn. Magyar - 7 -

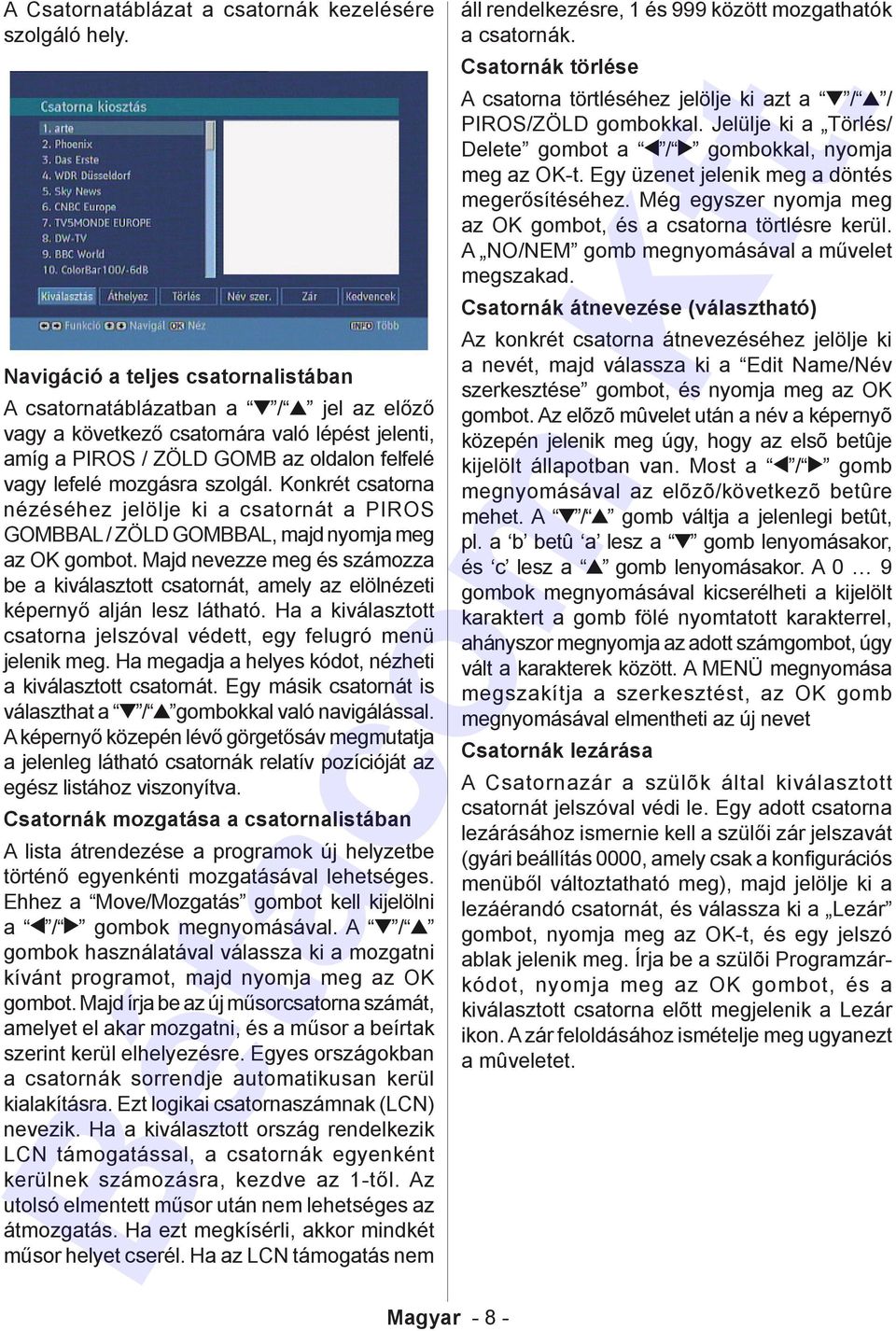

9 A Csatornatáblázat a csatornák kezelésére szolgáló hely. Navigáció a teljes csatornalistában A csatornatáblázatban a / jel az előző vagy a következő csatornára való lépést jelenti, amíg a PIROS / ZÖLD GOMB az oldalon felfelé vagy lefelé mozgásra szolgál. Konkrét csatorna nézéséhez jelölje ki a csatornát a PIROS GOMBBAL / ZÖLD GOMBBAL, majd nyomja meg az OK gombot. Majd nevezze meg és számozza be a kiválasztott csatornát, amely az elölnézeti képernyő alján lesz látható. Ha a kiválasztott csatorna jelszóval védett, egy felugró menü jelenik meg. Ha megadja a helyes kódot, nézheti a kiválasztott csatornát. Egy másik csatornát is választhat a / gombokkal való navigálással. A képernyő közepén lévő görgetősáv megmutatja a jelenleg látható csatornák relatív pozícióját az egész listához viszonyítva. Csatornák mozgatása a csatornalistában A lista átrendezése a programok új helyzetbe történő egyenkénti mozgatásával lehetséges. Ehhez a Move/Mozgatás gombot kell kijelölni a / gombok megnyomásával. A / gombok használatával válassza ki a mozgatni kívánt programot, majd nyomja meg az OK gombot. Majd írja be az új műsorcsatorna számát, amelyet el akar mozgatni, és a műsor a beírtak szerint kerül elhelyezésre. Egyes országokban a csatornák sorrendje automatikusan kerül kialakításra. Ezt logikai csatornaszámnak (LCN) nevezik. Ha a kiválasztott ország rendelkezik LCN támogatással, a csatornák egyenként kerülnek számozásra, kezdve az 1-től. Az utolsó elmentett műsor után nem lehetséges az átmozgatás. Ha ezt megkísérli, akkor mindkét műsor helyet cserél. Ha az LCN támogatás nem Magyar áll rendelkezésre, 1 és 999 között mozgathatók a csatornák. Csatornák törlése A csatorna törtléséhez jelölje ki azt a / / PIROS/ZÖLD gombokkal. Jelülje ki a Törlés/ Delete gombot a / gombokkal, nyomja meg az OK-t. Egy üzenet jelenik meg a döntés megerősítéséhez. Még egyszer nyomja meg az OK gombot, és a csatorna törtlésre kerül. A NO/NEM gomb megnyomásával a művelet megszakad. Csatornák átnevezése (választható) Az konkrét csatorna átnevezéséhez jelölje ki a nevét, majd válassza ki a Edit Name/Név szerkesztése gombot, és nyomja meg az OK gombot. Az elõzõ mûvelet után a név a képernyõ közepén jelenik meg úgy, hogy az elsõ betûje kijelölt állapotban van. Most a / gomb megnyomásával az elõzõ/következõ betûre mehet. A / gomb váltja a jelenlegi betût, pl. a b betû a lesz a gomb lenyomásakor, és c lesz a gomb lenyomásakor. A 0 9 gombok megnyomásával kicserélheti a kijelölt karaktert a gomb fölé nyomtatott karakterrel, ahányszor megnyomja az adott számgombot, úgy vált a karakterek között. A MENÜ megnyomása megszakítja a szerkesztést, az OK gomb megnyomásával elmentheti az új nevet Csatornák lezárása A Csatornazár a szülõk által kiválasztott csatornát jelszóval védi le. Egy adott csatorna lezárásához ismernie kell a szülői zár jelszavát (gyári beállítás 0000, amely csak a konfigurációs menüből változtatható meg), majd jelölje ki a lezáérandó csatornát, és válassza ki a Lezár gombot, nyomja meg az OK-t, és egy jelszó ablak jelenik meg. Írja be a szülõi Programzárkódot, nyomja meg az OK gombot, és a kiválasztott csatorna elõtt megjelenik a Lezár ikon. A zár feloldásához ismételje meg ugyanezt a mûveletet.

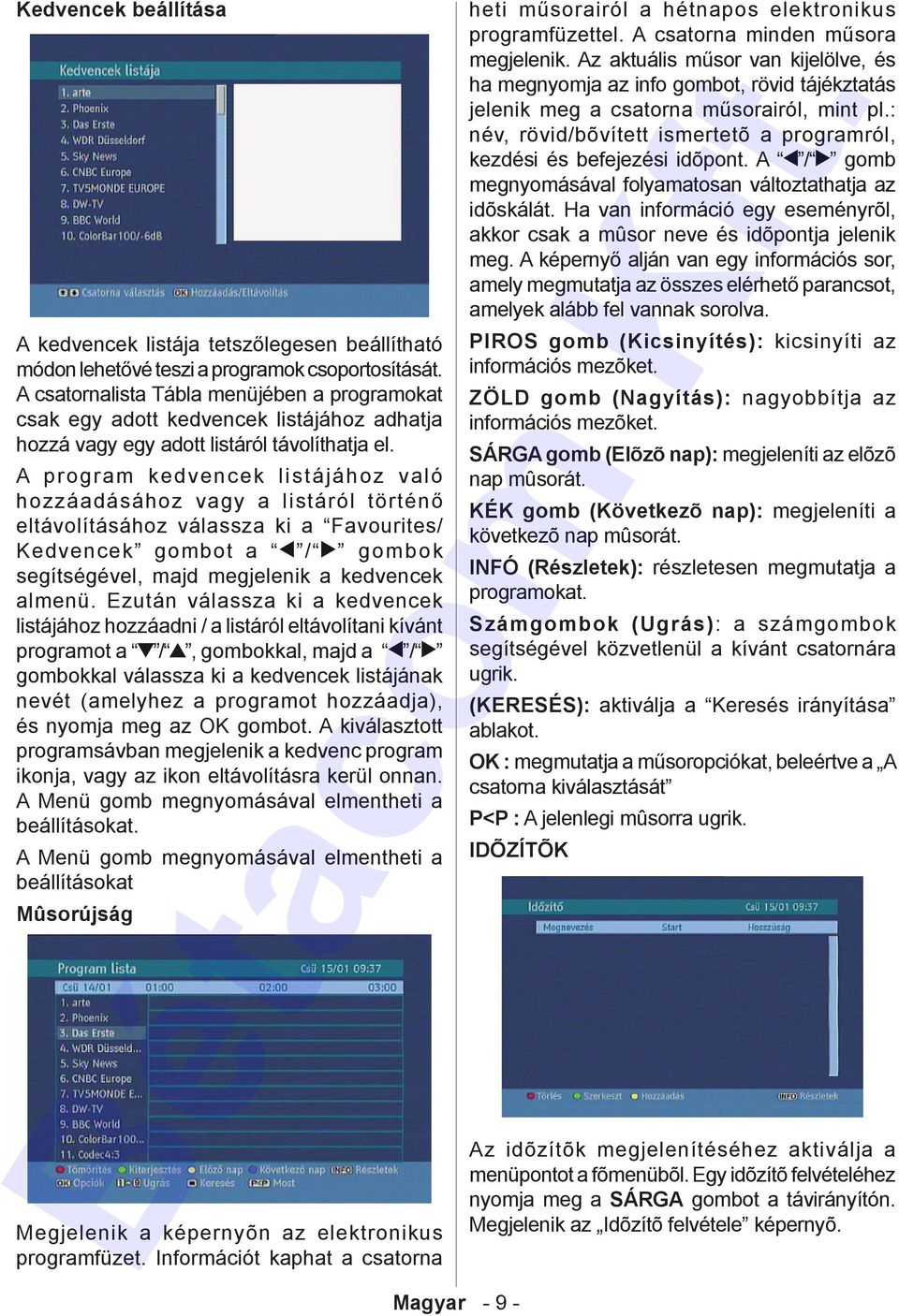

10 Kedvencek beállítása A kedvencek listája tetszőlegesen beállítható módon lehetővé teszi a programok csoportosítását. A csatornalista Tábla menüjében a programokat csak egy adott kedvencek listájához adhatja hozzá vagy egy adott listáról távolíthatja el. A program kedvencek listájához való hozzáadásához vagy a listáról történő eltávolításához válassza ki a Favourites/ Kedvencek gombot a / gombok segítségével, majd megjelenik a kedvencek almenü. Ezután válassza ki a kedvencek listájához hozzáadni / a listáról eltávolítani kívánt programot a /, gombokkal, majd a / gombokkal válassza ki a kedvencek listájának nevét (amelyhez a programot hozzáadja), és nyomja meg az OK gombot. A kiválasztott programsávban megjelenik a kedvenc program ikonja, vagy az ikon eltávolításra kerül onnan. A Menü gomb megnyomásával elmentheti a beállításokat. A Menü gomb megnyomásával elmentheti a beállításokat Mûsorújság Megjelenik a képernyõn az elektronikus programfüzet. Információt kaphat a csatorna Magyar heti műsorairól a hétnapos elektronikus programfüzettel. A csatorna minden műsora megjelenik. Az aktuális műsor van kijelölve, és ha megnyomja az info gombot, rövid tájékztatás jelenik meg a csatorna műsorairól, mint pl.: név, rövid/bõvített ismertetõ a programról, kezdési és befejezési idõpont. A / gomb megnyomásával folyamatosan változtathatja az idõskálát. Ha van információ egy eseményrõl, akkor csak a mûsor neve és idõpontja jelenik meg. A képernyő alján van egy információs sor, amely megmutatja az összes elérhető parancsot, amelyek alább fel vannak sorolva. PIROS gomb (Kicsinyítés): kicsinyíti az információs mezõket. ZÖLD gomb (Nagyítás): nagyobbítja az információs mezõket. SÁRGA gomb (Elõzõ nap): megjeleníti az elõzõ nap mûsorát. KÉK gomb (Következõ nap): megjeleníti a következõ nap mûsorát. INFÓ (Részletek): részletesen megmutatja a programokat. Számgombok (Ugrás): a számgombok segítségével közvetlenül a kívánt csatornára ugrik. (KERESÉS): aktiválja a Keresés irányítása ablakot. OK : megmutatja a műsoropciókat, beleértve a A csatorna kiválasztását P<P : A jelenlegi mûsorra ugrik. IDÕZÍTÕK Az idõzítõk megjelenítéséhez aktiválja a menüpontot a fõmenübõl. Egy idõzítõ felvételéhez nyomja meg a SÁRGA gombot a távirányítón. Megjelenik az Idõzítõ felvétele képernyõ.

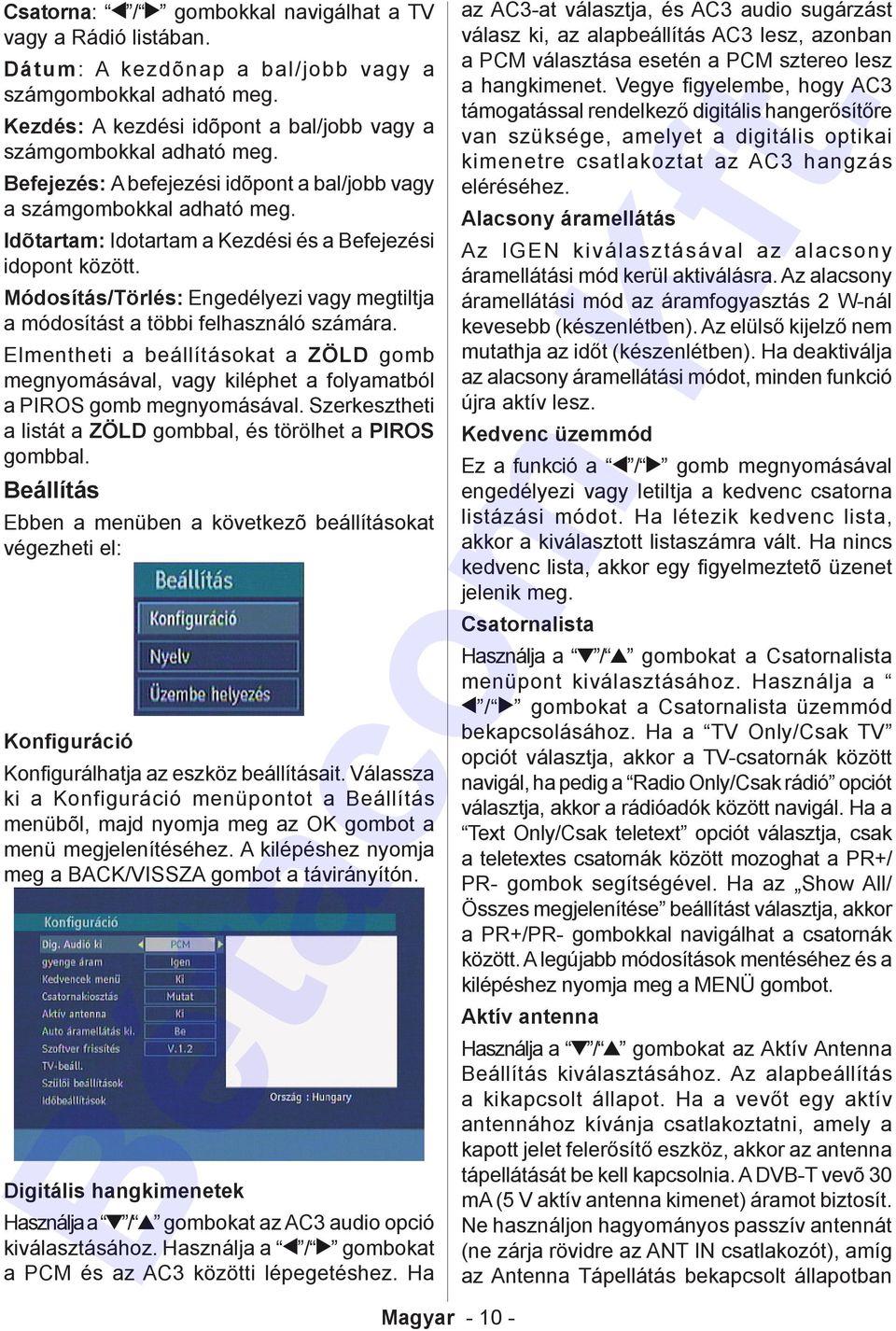

11 Csatorna: / gombokkal navigálhat a TV vagy a Rádió listában. Dátum: A kezdõnap a bal/jobb vagy a számgombokkal adható meg. Kezdés: A kezdési idõpont a bal/jobb vagy a számgombokkal adható meg. Befejezés: A befejezési idõpont a bal/jobb vagy a számgombokkal adható meg. Idõtartam: Idotartam a Kezdési és a Befejezési idopont között. Módosítás/Törlés: Engedélyezi vagy megtiltja a módosítást a többi felhasználó számára. Elmentheti a beállításokat a ZÖLD gomb megnyomásával, vagy kiléphet a folyamatból a PIROS gomb megnyomásával. Szerkesztheti a listát a ZÖLD gombbal, és törölhet a PIROS gombbal. Beállítás Ebben a menüben a következõ beállításokat végezheti el: Konfiguráció Konfigurálhatja az eszköz beállításait. Válassza ki a Konfiguráció menüpontot a Beállítás menübõl, majd nyomja meg az OK gombot a menü megjelenítéséhez. A kilépéshez nyomja meg a BACK/VISSZA gombot a távirányítón. Digitális hangkimenetek Használja a / gombokat az AC3 audio opció kiválasztásához. Használja a / gombokat a PCM és az AC3 közötti lépegetéshez. Ha Magyar az AC3-at választja, és AC3 audio sugárzást válasz ki, az alapbeállítás AC3 lesz, azonban a PCM választása esetén a PCM sztereo lesz a hangkimenet. Vegye fi gyelembe, hogy AC3 támogatással rendelkező digitális hangerősítőre van szüksége, amelyet a digitális optikai kimenetre csatlakoztat az AC3 hangzás eléréséhez. Alacsony áramellátás Az IGEN kiválasztásával az alacsony áramellátási mód kerül aktiválásra. Az alacsony áramellátási mód az áramfogyasztás 2 W-nál kevesebb (készenlétben). Az elülső kijelző nem mutathja az időt (készenlétben). Ha deaktiválja az alacsony áramellátási módot, minden funkció újra aktív lesz. Kedvenc üzemmód Ez a funkció a / gomb megnyomásával engedélyezi vagy letiltja a kedvenc csatorna listázási módot. Ha létezik kedvenc lista, akkor a kiválasztott listaszámra vált. Ha nincs kedvenc lista, akkor egy fi gyelmeztetõ üzenet jelenik meg. Csatornalista Használja a / gombokat a Csatornalista menüpont kiválasztásához. Használja a / gombokat a Csatornalista üzemmód bekapcsolásához. Ha a TV Only/Csak TV opciót választja, akkor a TV-csatornák között navigál, ha pedig a Radio Only/Csak rádió opciót választja, akkor a rádióadók között navigál. Ha a Text Only/Csak teletext opciót választja, csak a teletextes csatornák között mozoghat a PR+/ PR- gombok segítségével. Ha az Show All/ Összes megjelenítése beállítást választja, akkor a PR+/PR- gombokkal navigálhat a csatornák között. A legújabb módosítások mentéséhez és a kilépéshez nyomja meg a MENÜ gombot. Aktív antenna Használja a / gombokat az Aktív Antenna Beállítás kiválasztásához. Az alapbeállítás a kikapcsolt állapot. Ha a vevőt egy aktív antennához kívánja csatlakoztatni, amely a kapott jelet felerősítő eszköz, akkor az antenna tápellátását be kell kapcsolnia. A DVB-T vevõ 30 ma (5 V aktív antenna kimenet) áramot biztosít. Ne használjon hagyományos passzív antennát (ne zárja rövidre az ANT IN csatlakozót), amíg az Antenna Tápellátás bekapcsolt állapotban

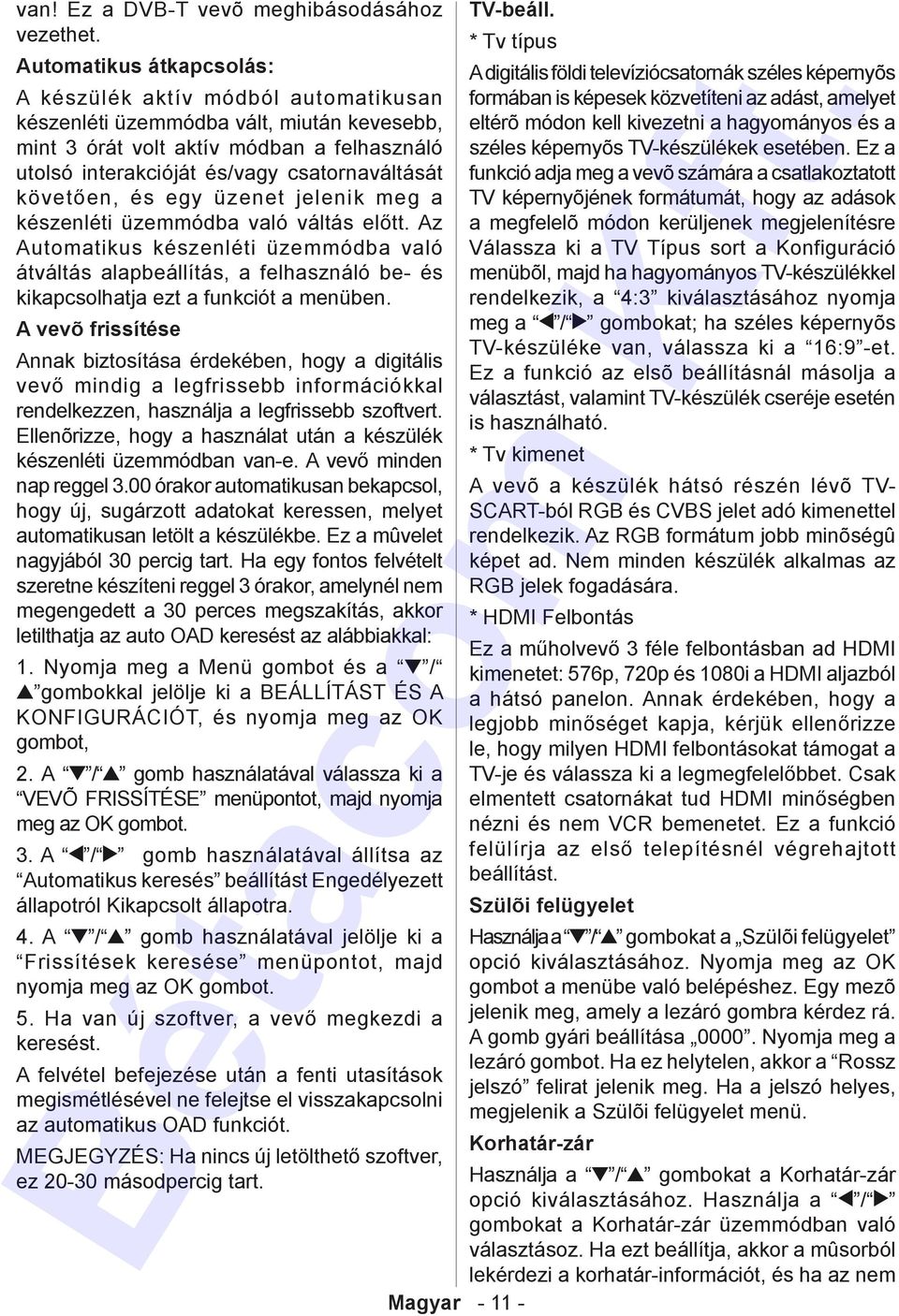

12 van! Ez a DVB-T vevõ meghibásodásához vezethet. Automatikus átkapcsolás: A készülék aktív módból automatikusan készenléti üzemmódba vált, miután kevesebb, mint 3 órát volt aktív módban a felhasználó utolsó interakcióját és/vagy csatornaváltását követően, és egy üzenet jelenik meg a készenléti üzemmódba való váltás előtt. Az Automatikus készenléti üzemmódba való átváltás alapbeállítás, a felhasználó be- és kikapcsolhatja ezt a funkciót a menüben. A vevõ frissítése Annak biztosítása érdekében, hogy a digitális vevő mindig a legfrissebb információkkal rendelkezzen, használja a legfrissebb szoftvert. Ellenõrizze, hogy a használat után a készülék készenléti üzemmódban van-e. A vevő minden nap reggel 3.00 órakor automatikusan bekapcsol, hogy új, sugárzott adatokat keressen, melyet automatikusan letölt a készülékbe. Ez a mûvelet nagyjából 30 percig tart. Ha egy fontos felvételt szeretne készíteni reggel 3 órakor, amelynél nem megengedett a 30 perces megszakítás, akkor letilthatja az auto OAD keresést az alábbiakkal: 1. Nyomja meg a Menü gombot és a / gombokkal jelölje ki a BEÁLLÍTÁST ÉS A KONFIGURÁCIÓT, és nyomja meg az OK gombot, 2. A / gomb használatával válassza ki a VEVÕ FRISSÍTÉSE menüpontot, majd nyomja meg az OK gombot. 3. A / gomb használatával állítsa az Automatikus keresés beállítást Engedélyezett állapotról Kikapcsolt állapotra. TV-beáll. * Tv típus A digitális földi televíziócsatornák széles képernyõs formában is képesek közvetíteni az adást, amelyet eltérõ módon kell kivezetni a hagyományos és a széles képernyõs TV-készülékek esetében. Ez a funkció adja meg a vevõ számára a csatlakoztatott TV képernyõjének formátumát, hogy az adások a megfelelõ módon kerüljenek megjelenítésre Válassza ki a TV Típus sort a Konfiguráció menübõl, majd ha hagyományos TV-készülékkel rendelkezik, a 4:3 kiválasztásához nyomja meg a / gombokat; ha széles képernyõs TV-készüléke van, válassza ki a 16:9 -et. Ez a funkció az elsõ beállításnál másolja a választást, valamint TV-készülék cseréje esetén is használható. * Tv kimenet A vevõ a készülék hátsó részén lévõ TV- SCART-ból RGB és CVBS jelet adó kimenettel rendelkezik. Az RGB formátum jobb minõségû képet ad. Nem minden készülék alkalmas az RGB jelek fogadására. * HDMI Felbontás Ez a műholvevő 3 féle felbontásban ad HDMI kimenetet: 576p, 720p és 1080i a HDMI aljazból a hátsó panelon. Annak érdekében, hogy a legjobb minőséget kapja, kérjük ellenőrizze le, hogy milyen HDMI felbontásokat támogat a TV-je és válassza ki a legmegfelelőbbet. Csak elmentett csatornákat tud HDMI minőségben nézni és nem VCR bemenetet. Ez a funkció felülírja az első telepítésnél végrehajtott beállítást. Szülõi felügyelet 4. A / gomb használatával jelölje ki a Használja a / gombokat a Szülõi felügyelet Frissítések keresése menüpontot, majd opció kiválasztásához. Nyomja meg az OK nyomja meg az OK gombot. gombot a menübe való belépéshez. Egy mezõ 5. Ha van új szoftver, a vevő megkezdi a jelenik meg, amely a lezáró gombra kérdez rá. keresést. A gomb gyári beállítása Nyomja meg a lezáró gombot. Ha ez helytelen, akkor a Rossz A felvétel befejezése után a fenti utasítások jelszó felirat jelenik meg. Ha a jelszó helyes, megismétlésével ne felejtse el visszakapcsolni megjelenik a Szülõi felügyelet menü. az automatikus OAD funkciót. Korhatár-zár MEGJEGYZÉS: Ha nincs új letölthető szoftver, ez másodpercig tart. Használja a / gombokat a Korhatár-zár opció kiválasztásához. Használja a / gombokat a Korhatár-zár üzemmódban való választásoz. Ha ezt beállítja, akkor a mûsorból lekérdezi a korhatár-információt, és ha az nem Magyar

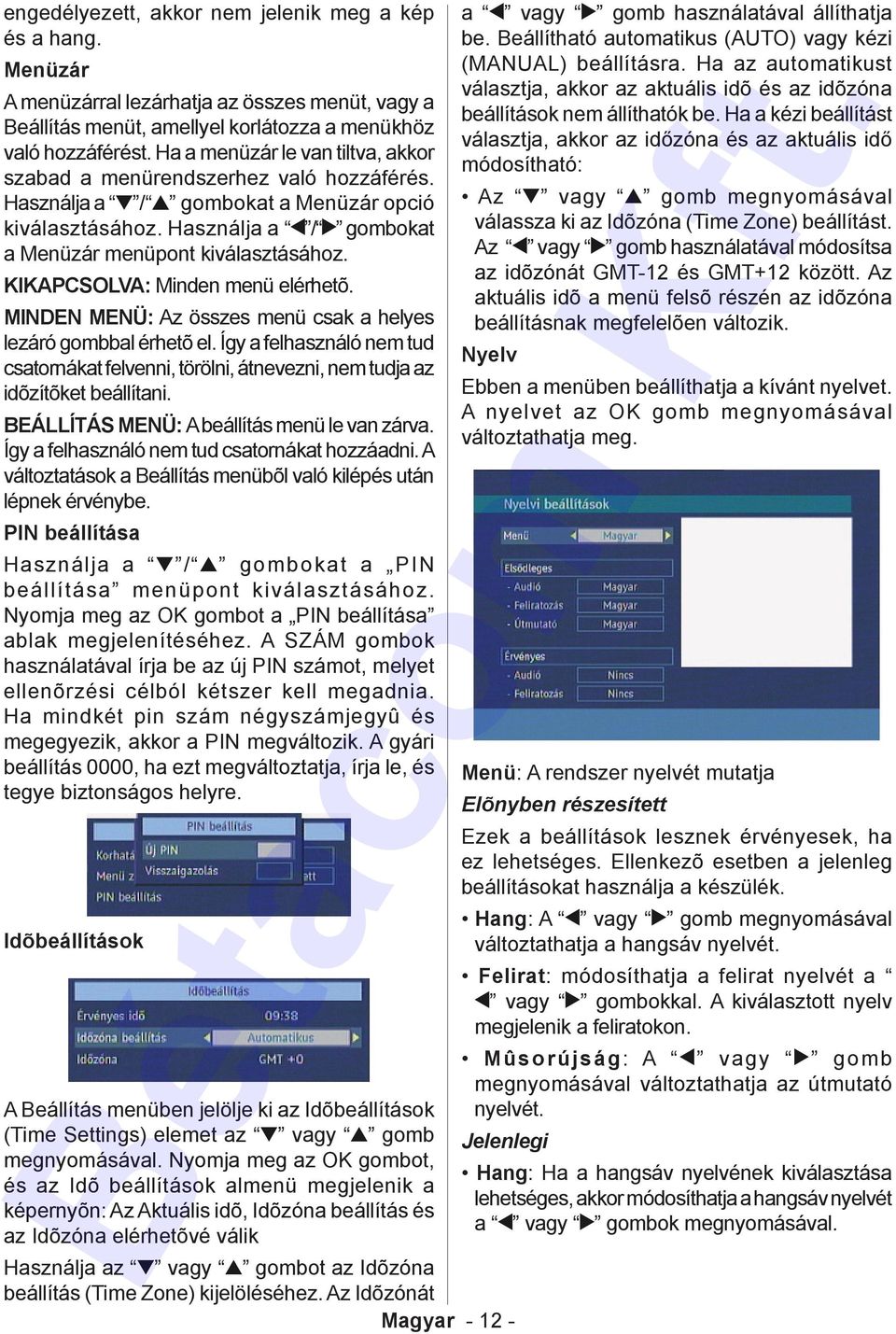

13 engedélyezett, akkor nem jelenik meg a kép és a hang. Menüzár A menüzárral lezárhatja az összes menüt, vagy a Beállítás menüt, amellyel korlátozza a menükhöz való hozzáférést. Ha a menüzár le van tiltva, akkor szabad a menürendszerhez való hozzáférés. Használja a / gombokat a Menüzár opció kiválasztásához. Használja a / gombokat a Menüzár menüpont kiválasztásához. KIKAPCSOLVA: Minden menü elérhetõ. MINDEN MENÜ: Az összes menü csak a helyes lezáró gombbal érhetõ el. Így a felhasználó nem tud csatornákat felvenni, törölni, átnevezni, nem tudja az idõzítõket beállítani. BEÁLLÍTÁS MENÜ: A beállítás menü le van zárva. Így a felhasználó nem tud csatornákat hozzáadni. A változtatások a Beállítás menübõl való kilépés után lépnek érvénybe. PIN beállítása Használja a / gombokat a PIN beállítása menüpont kiválasztásához. Nyomja meg az OK gombot a PIN beállítása ablak megjelenítéséhez. A SZÁM gombok használatával írja be az új PIN számot, melyet ellenõrzési célból kétszer kell megadnia. Ha mindkét pin szám négyszámjegyû és megegyezik, akkor a PIN megváltozik. A gyári beállítás 0000, ha ezt megváltoztatja, írja le, és tegye biztonságos helyre. Idõbeállítások A Beállítás menüben jelölje ki az Idõbeállítások (Time Settings) elemet az vagy gomb megnyomásával. Nyomja meg az OK gombot, és az Idõ beállítások almenü megjelenik a képernyõn: Az Aktuális idõ, Idõzóna beállítás és az Idõzóna elérhetõvé válik Használja az vagy gombot az Idõzóna beállítás (Time Zone) kijelöléséhez. Az Idõzónát Magyar a vagy gomb használatával állíthatja be. Beállítható automatikus (AUTO) vagy kézi (MANUAL) beállításra. Ha az automatikust választja, akkor az aktuális idõ és az idõzóna beállítások nem állíthatók be. Ha a kézi beállítást választja, akkor az időzóna és az aktuális idő módosítható: Az vagy gomb megnyomásával válassza ki az Idõzóna (Time Zone) beállítást. Az vagy gomb használatával módosítsa az idõzónát GMT-12 és GMT+12 között. Az aktuális idõ a menü felsõ részén az idõzóna beállításnak megfelelõen változik. Nyelv Ebben a menüben beállíthatja a kívánt nyelvet. A nyelvet az OK gomb megnyomásával változtathatja meg. Menü: A rendszer nyelvét mutatja Elõnyben részesített Ezek a beállítások lesznek érvényesek, ha ez lehetséges. Ellenkezõ esetben a jelenleg beállításokat használja a készülék. Hang : A vagy gomb megnyomásával változtathatja a hangsáv nyelvét. Felirat: módosíthatja a felirat nyelvét a vagy gombokkal. A kiválasztott nyelv megjelenik a feliratokon. Mûsorújság: A vagy gomb megnyomásával változtathatja az útmutató nyelvét. Jelenlegi Hang : Ha a hangsáv nyelvének kiválasztása lehetséges, akkor módosíthatja a hangsáv nyelvét a vagy gombok megnyomásával.

14 Felirat: Ha a feliratozás elérhetõ, módosíthatja a felirat nyelvét a vagy gombokkal. A kiválasztott nyelv megjelenik a feliratokon. Beállítás A Beállítás (Installation) menü elsősorban abban segít, hogy a leghatékonyabb módon felépítse a Csatornatáblázatot (Channel Table) a vevőbe. Ezek a Beállítás menüben találhatók: 1. Automatikus keresés 2. Kézi keresés 3. Elsõ beüzemelés Automatikus keresés Az automatikus keresés az OK gombbal indítható el az auto-keresés felugró menüben. Minden szolgáltatást megkeres a készülék, és a csatornatáblázat automatikusan elkészül. Miden létező csatorna törlésre kerül. Minden megtalált csatornát a csatornaszám szerinti sorrendben tárol el a készülék. A csatorna kézi kiválasztása Az OK gomb megnyomása után a Beállítás menüben a Kézi keresés ablak jelenik meg a képernyõn. A kézi keresés kétféleképp történhet. 1. Csatornakeresés: Csak csatornák kereshetõk. Írjon be egy számot a távirányító számgombjai használatával, majd a folytatáshoz nyomja meg az OK gombot. 2. Frekvencia-keresés: Csak csatornák a frekvenciáik szerint kereshetõk. Írja be a számot a számgombok használatával, majd a kezdéshez nyomja meg az OK gombot. Elsõ beüzemelés A felhasználó ezzel a menüponttal betöltheti az alapértelmezett beállításokat, melyeket a vevõbe a gyárban töltöttek be. A gyári beállítások telepítéséhez jelölje ki a Elsõ üzembe helyezés menüpontot, nyomja meg az OK gombot, majd a készülék megkérdezi, hogy törli-e vagy sem a jelenlegi csatornákat és beállításokat. Az IGEN Magyar választásával és az OK gomb megnyomásával a korábbi csatornatáblázat törlõdik. A gyári beállítások betöltése után az Elsõ üzembe helyezés ( First Time Installation ) menü indul el. Médiaböngészõ MP3 és JPEG fájlokat játszhat le az USBről eszközéről, amely lehet pendrive vagy többszörös kártyaleolvasó stb. Az USB eszköz csatlakoztatásakor a vevő automatikusan felismeri azt, és megjeleníti az USB Drive 1, USB drive 2 stb. ikonokat a képernyőn. Jelölje ki a használni kívánt eszközt az irányjelző gombokkal, majd nyomja meg az OK gombot. Megjegyzés: Néhány USB-eszköz eszköz nem támogatott. Megjegyzés: Ha az USB eszközt nem ismeri fel a TV a ki-/bekapcsolás vagy az elsõ beüzemelés után, akkor elõször húzza ki az USB eszközt, és kapcsolja ki és be a készüléket. Dugja be újra az USB eszközt. Médiafájlok lejátszása: A kiválasztott fájl lejátszása: Lejátssza a kiválasztott fájlt.

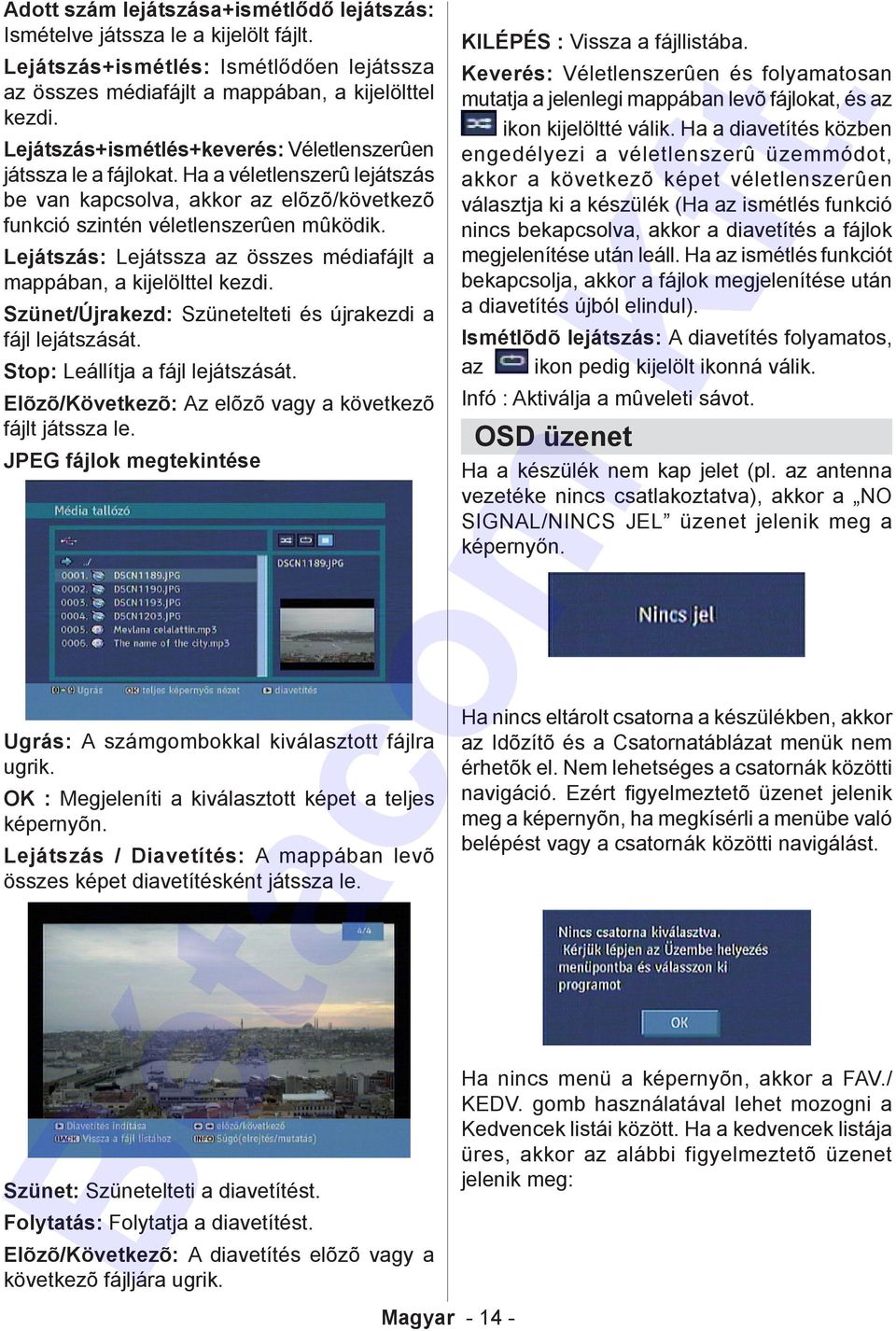

15 Adott szám lejátszása+ismétlődő lejátszás: Ismételve játssza le a kijelölt fájlt. Lejátszás+ismétlés: Ismétlődően lejátssza az összes médiafájlt a mappában, a kijelölttel kezdi. Lejátszás+ismétlés+keverés: Véletlenszerûen játssza le a fájlokat. Ha a véletlenszerû lejátszás be van kapcsolva, akkor az elõzõ/következõ funkció szintén véletlenszerûen mûködik. Lejátszás: Lejátssza az összes médiafájlt a mappában, a kijelölttel kezdi. Szünet/Újrakezd: Szünetelteti és újrakezdi a fájl lejátszását. Stop: Leállítja a fájl lejátszását. Elõzõ/Következõ: Az elõzõ vagy a következõ fájlt játssza le. JPEG fájlok megtekintése Ugrás: A számgombokkal kiválasztott fájlra ugrik. OK : Megjeleníti a kiválasztott képet a teljes képernyõn. Lejátszás / Diavetítés: A mappában levõ összes képet diavetítésként játssza le. Szünet: Szünetelteti a diavetítést. Folytatás: Folytatja a diavetítést. Elõzõ/Következõ: A diavetítés elõzõ vagy a következõ fájljára ugrik. Magyar KILÉPÉS : Vissza a fájllistába. Keverés: Véletlenszerûen és folyamatosan mutatja a jelenlegi mappában levõ fájlokat, és az ikon kijelöltté válik. Ha a diavetítés közben engedélyezi a véletlenszerû üzemmódot, akkor a következõ képet véletlenszerûen választja ki a készülék (Ha az ismétlés funkció nincs bekapcsolva, akkor a diavetítés a fájlok megjelenítése után leáll. Ha az ismétlés funkciót bekapcsolja, akkor a fájlok megjelenítése után a diavetítés újból elindul). Ismétlõdõ lejátszás: A diavetítés folyamatos, az ikon pedig kijelölt ikonná válik. Infó : Aktiválja a mûveleti sávot. OSD üzenet Ha a készülék nem kap jelet (pl. az antenna vezetéke nincs csatlakoztatva), akkor a NO SIGNAL/NINCS JEL üzenet jelenik meg a képernyőn. Ha nincs eltárolt csatorna a készülékben, akkor az Idõzítõ és a Csatornatáblázat menük nem érhetõk el. Nem lehetséges a csatornák közötti navigáció. Ezért fi gyelmeztetõ üzenet jelenik meg a képernyõn, ha megkísérli a menübe való belépést vagy a csatornák közötti navigálást. Ha nincs menü a képernyõn, akkor a FAV./ KEDV. gomb használatával lehet mozogni a Kedvencek listái között. Ha a kedvencek listája üres, akkor az alábbi figyelmeztetõ üzenet jelenik meg:

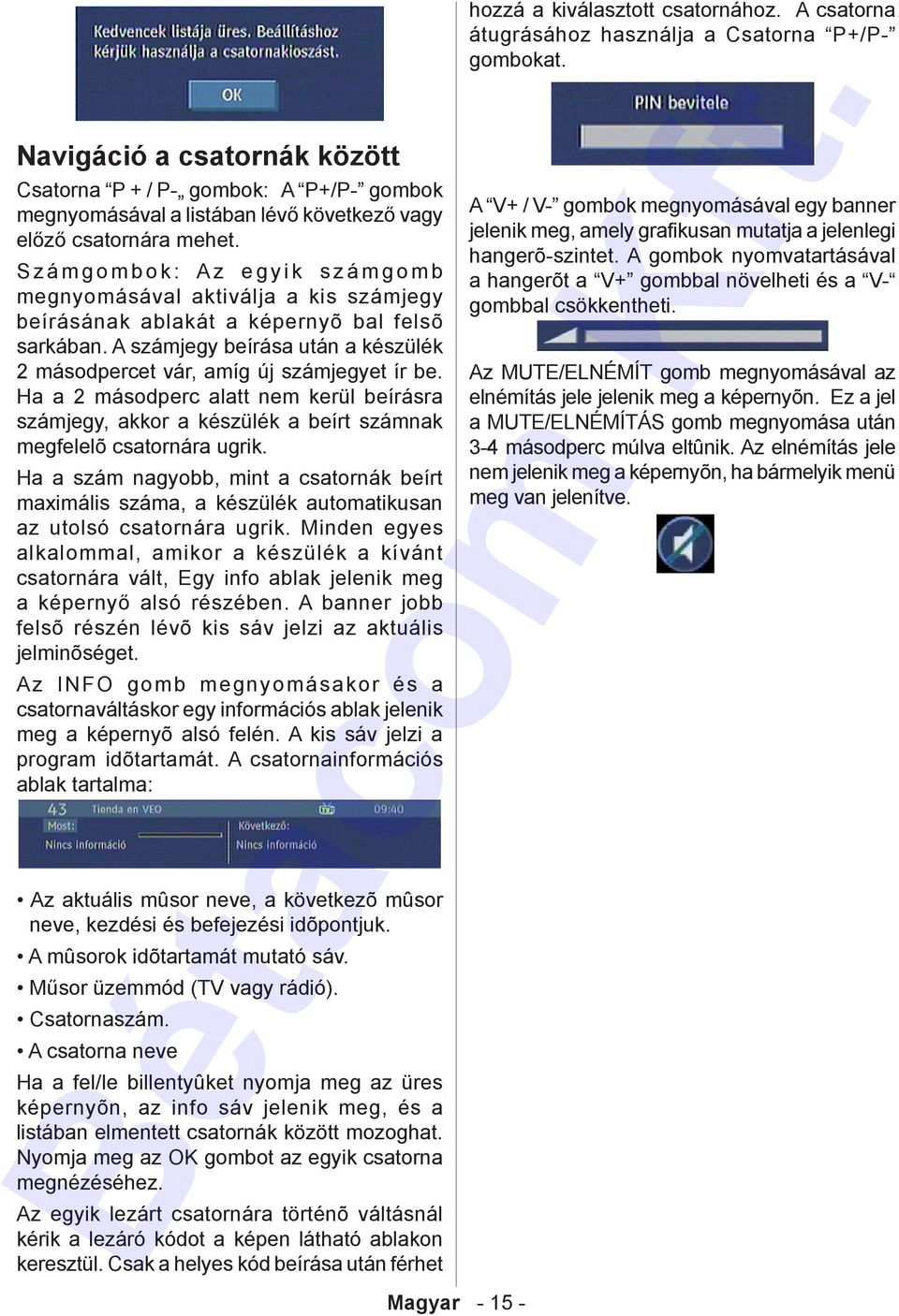

16 Navigáció a csatornák között Csatorna P + / P- gombok: A P+/P- gombok megnyomásával a listában lévő következő vagy előző csatornára mehet. Számgombok: Az egyik számgomb megnyomásával aktiválja a kis számjegy beírásának ablakát a képernyõ bal felsõ sarkában. A számjegy beírása után a készülék 2 másodpercet vár, amíg új számjegyet ír be. Ha a 2 másodperc alatt nem kerül beírásra számjegy, akkor a készülék a beírt számnak megfelelõ csatornára ugrik. Ha a szám nagyobb, mint a csatornák beírt maximális száma, a készülék automatikusan az utolsó csatornára ugrik. Minden egyes alkalommal, amikor a készülék a kívánt csatornára vált, Egy info ablak jelenik meg a képernyő alsó részében. A banner jobb felsõ részén lévõ kis sáv jelzi az aktuális jelminõséget. Az INFO gomb megnyomásakor és a csatornaváltáskor egy információs ablak jelenik meg a képernyõ alsó felén. A kis sáv jelzi a program idõtartamát. A csatornainformációs ablak tartalma: Az aktuális mûsor neve, a következõ mûsor neve, kezdési és befejezési idõpontjuk. A mûsorok idõtartamát mutató sáv. Műsor üzemmód (TV vagy rádió). Csatornaszám. A csatorna neve Ha a fel/le billentyûket nyomja meg az üres képernyõn, az info sáv jelenik meg, és a listában elmentett csatornák között mozoghat. Nyomja meg az OK gombot az egyik csatorna megnézéséhez. Az egyik lezárt csatornára történõ váltásnál kérik a lezáró kódot a képen látható ablakon keresztül. Csak a helyes kód beírása után férhet Magyar hozzá a kiválasztott csatornához. A csatorna átugrásához használja a Csatorna P+/P- gombokat. A V+ / V- gombok megnyomásával egy banner jelenik meg, amely grafikusan mutatja a jelenlegi hangerõ-szintet. A gombok nyomvatartásával a hangerõt a V+ gombbal növelheti és a V- gombbal csökkentheti. Az MUTE/ELNÉMÍT gomb megnyomásával az elnémítás jele jelenik meg a képernyõn. Ez a jel a MUTE/ELNÉMÍTÁS gomb megnyomása után 3-4 másodperc múlva eltûnik. Az elnémítás jele nem jelenik meg a képernyõn, ha bármelyik menü meg van jelenítve.

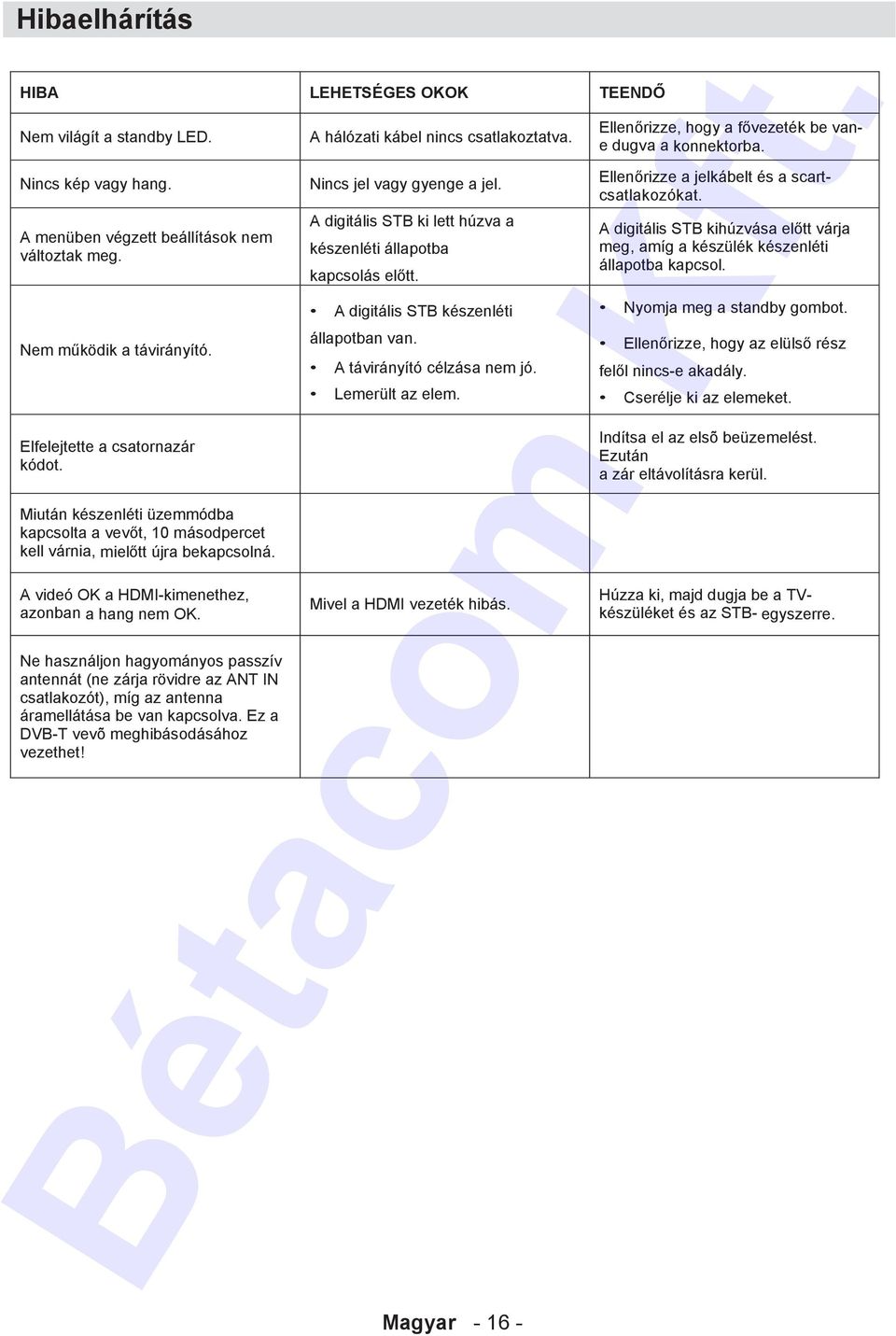

17 Hibaelhárítás HIBA LEHETSÉGES OKOK TEEND Nem világít a standby LED. Nincs kép vagy hang. A menüben végzett beállítások nem változtak meg. Nem m ködik a távirányító. Elfelejtette a csatornazár kódot. Miután készenléti üzemmódba kapcsolta a vev t, 10 másodpercet kell várnia, miel tt újra bekapcsolná. A videó OK a HDMI-kimenethez, azonban a hang nem OK. Ne használjon hagyományos passzív antennát (ne zárja rövidre az ANT IN csatlakozót), míg az antenna áramellátása be van kapcsolva. Ez a DVB-T vevõ meghibásodásához vezethet! A hálózati kábel nincs csatlakoztatva. Nincs jel vagy gyenge a jel. A digitális STB ki lett húzva a készenléti állapotba kapcsolás el tt. A digitális STB készenléti állapotban van. A távirányító célzása nem jó. Lemerült az elem. Mivel a HDMI vezeték hibás. Magyar Ellen rizze, hogy a f vezeték be vane dugva a konnektorba. Ellen rizze a jelkábelt és a scartcsatlakozókat. A digitális STB kihúzvása el tt várja meg, amíg a készülék készenléti állapotba kapcsol. Nyomja meg a standby gombot. Ellen rizze, hogy az elüls rész fel l nincs-e akadály. Cserélje ki az elemeket. Indítsa el az elsõ beüzemelést. Ezután a zár eltávolításra kerül. Húzza ki, majd dugja be a TVkészüléket és az STB- egyszerre.

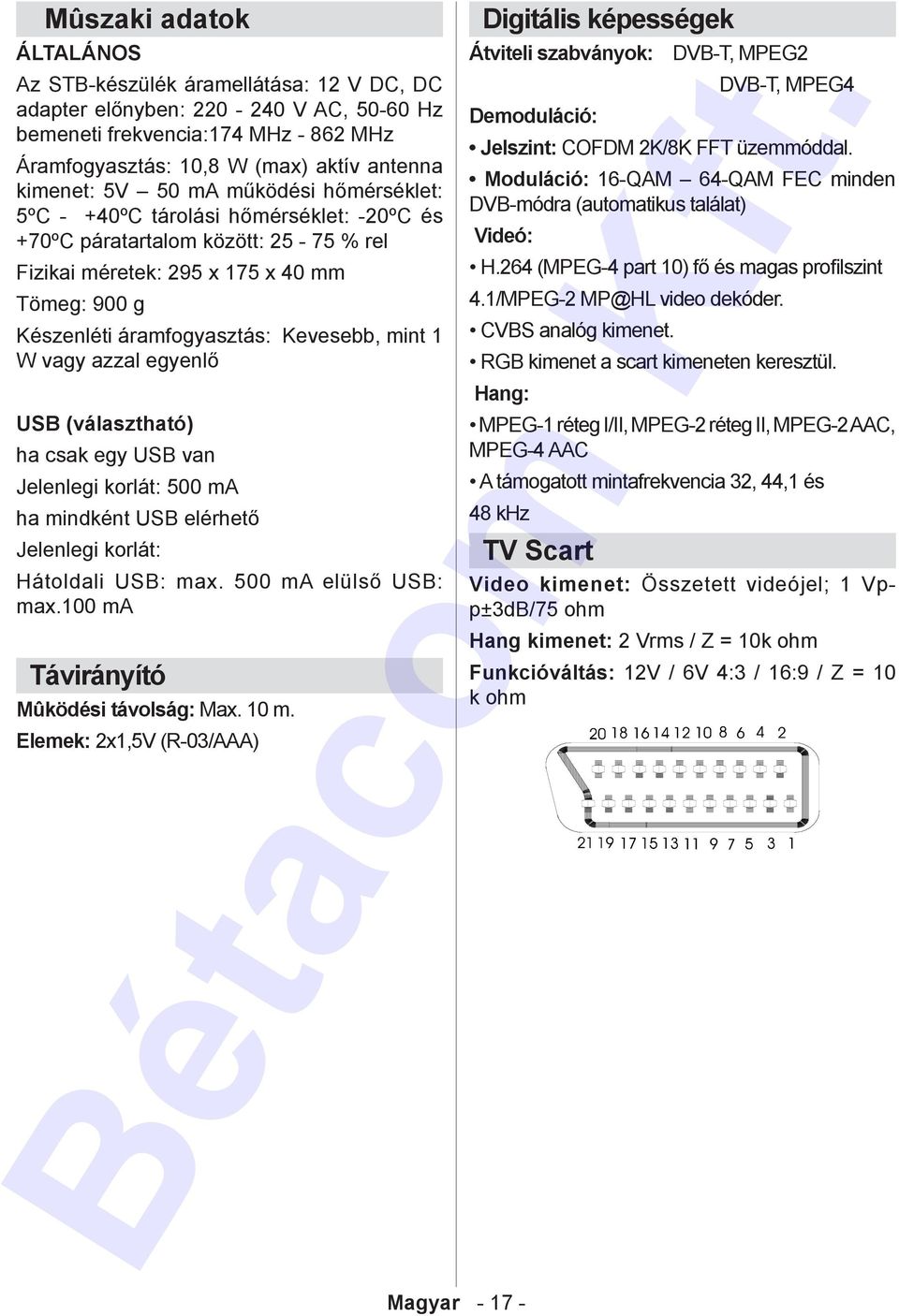

18 Mûszaki adatok ÁLTALÁNOS Az STB-készülék áramellátása: 12 V DC, DC adapter előnyben: V AC, Hz bemeneti frekvencia:174 MHz MHz Áramfogyasztás: 10,8 W (max) aktív antenna kimenet: 5V 50 ma működési hőmérséklet: 5ºC - +40ºC tárolási hőmérséklet: -20ºC és +70ºC páratartalom között: % rel Fizikai méretek: 295 x 175 x 40 mm Tömeg: 900 g Készenléti áramfogyasztás: Kevesebb, mint 1 W vagy azzal egyenlő USB (választható) ha csak egy USB van Jelenlegi korlát: 500 ma ha mindként USB elérhető Jelenlegi korlát: Hátoldali USB: max. 500 ma elülső USB: max.100 ma Távirányító Mûködési távolság: Max. 10 m. Elemek: 2x1,5V (R-03/AAA) Magyar Digitális képességek Átviteli szabványok: DVB-T, MPEG2 DVB-T, MPEG4 Demoduláció: Jelszint: COFDM 2K/8K FFT üzemmóddal. Moduláció: 16-QAM 64-QAM FEC minden DVB-módra (automatikus találat) Videó: H.264 (MPEG-4 part 10) fő és magas profilszint 4.1/MPEG-2 MP@HL video dekóder. CVBS analóg kimenet. RGB kimenet a scart kimeneten keresztül. Hang: MPEG-1 réteg I/II, MPEG-2 réteg II, MPEG-2 AAC, MPEG-4 AAC A támogatott mintafrekvencia 32, 44,1 és 48 khz TV Scart Video kimenet: Összetett videójel; 1 Vpp±3dB/75 ohm Hang kimenet: 2 Vrms / Z = 10k ohm Funkcióváltás: 12V / 6V 4:3 / 16:9 / Z = 10 k ohm

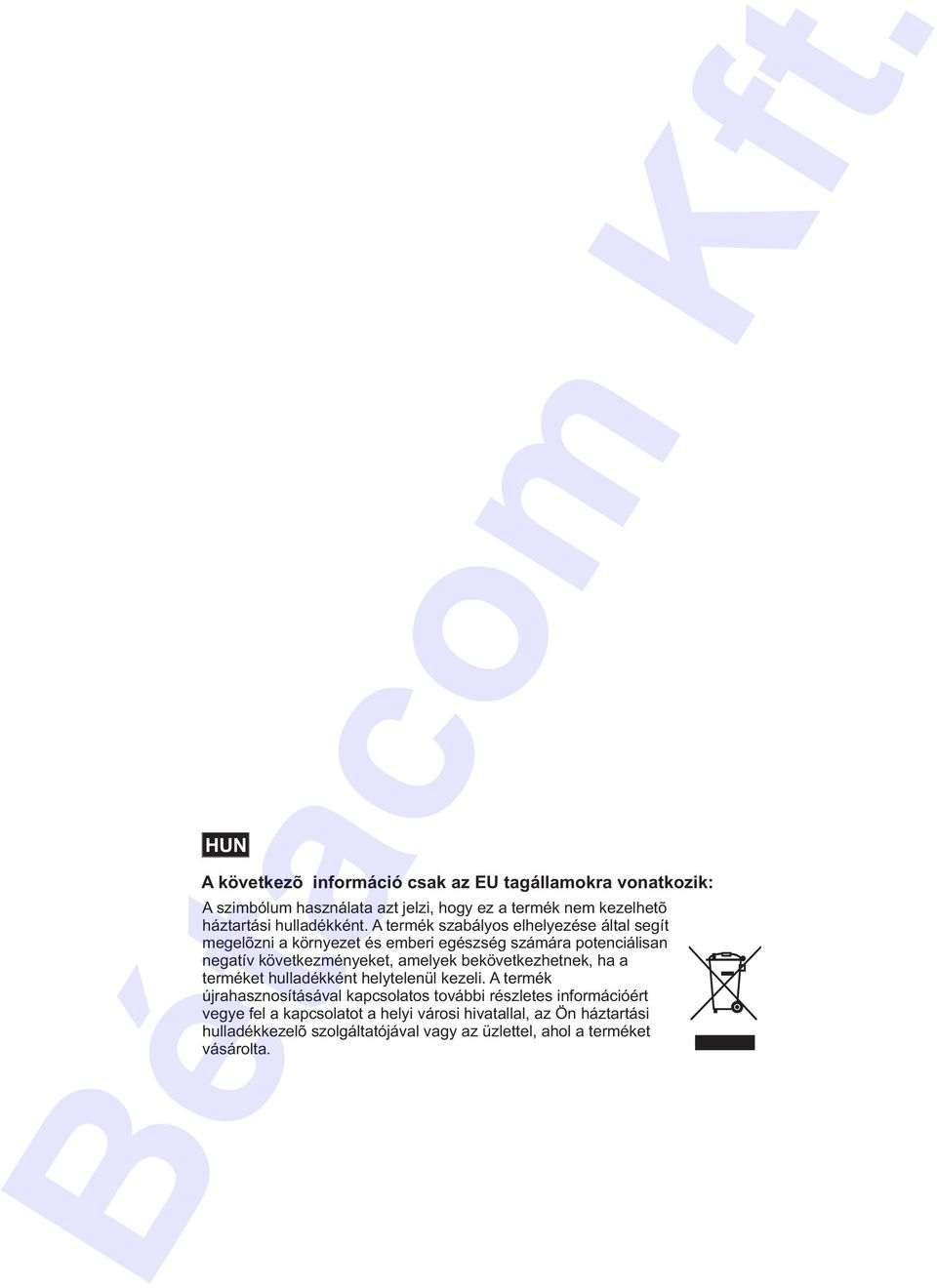

19 HUN A következõ információ csak az EU tagállamokra vonatkozik: A szimbólum használata azt jelzi, hogy ez a termék nem kezelhetõ háztartási hulladékként. A termék szabályos elhelyezése által segít megelõzni a környezet és emberi egészség számára potenciálisan negatív következményeket, amelyek bekövetkezhetnek, ha a terméket hulladékként helytelenül kezeli. A termék újrahasznosításával kapcsolatos további részletes információért vegye fel a kapcsolatot a helyi városi hivatallal, az Ön háztartási hulladékkezelõ szolgáltatójával vagy az üzlettel, ahol a terméket vásárolta.
