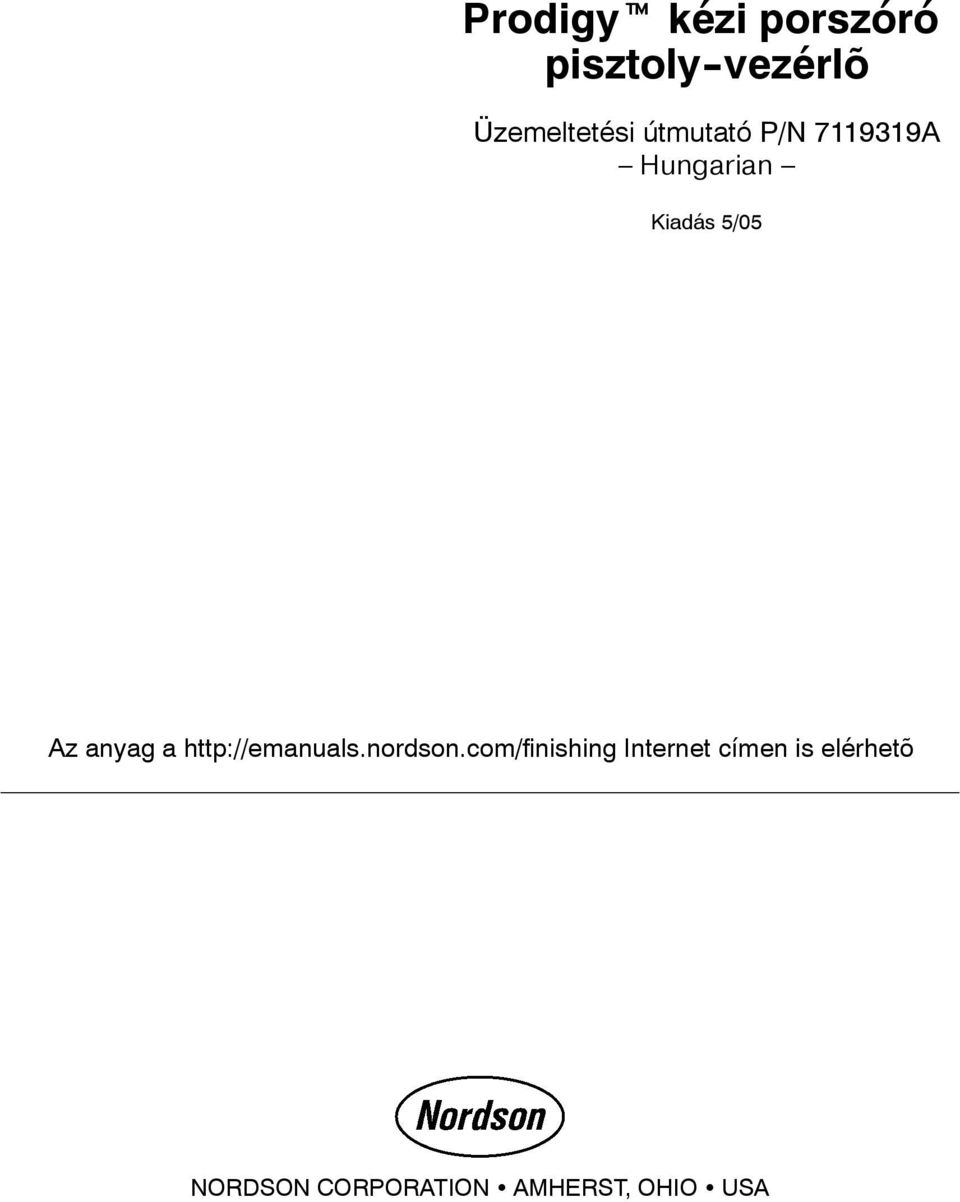

1 Prodigyt kézi porszóró pisztoly -vezérlõ Üzemeltetési útmutató P/N A Hungarian Kiadás 5/05 Az anyag a Internet címen is elérhetõ NORDON CORPORATION AMHERT, OHIO UA

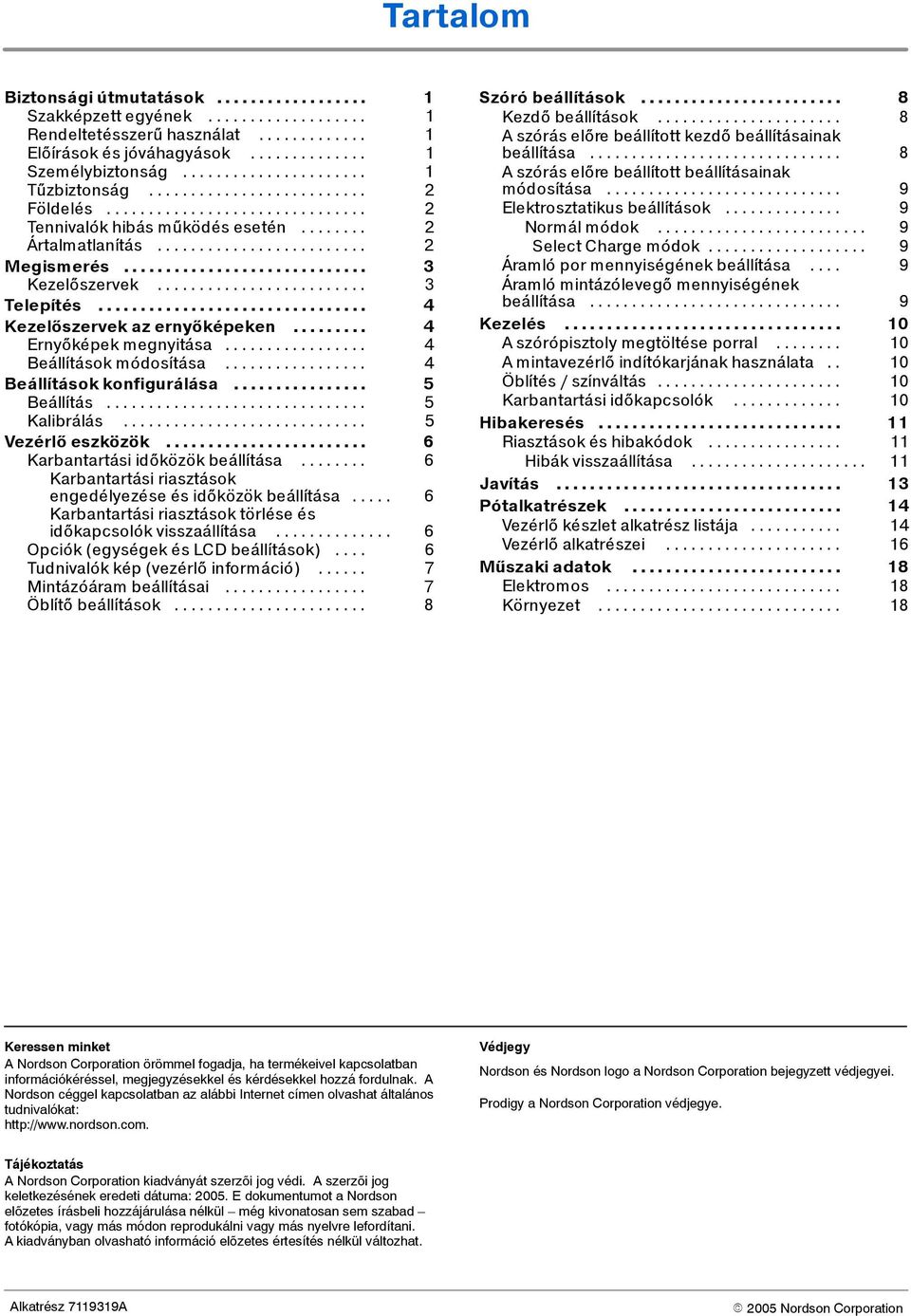

2 Tartalom Biztonsági útmutatások... 1 zakképzett egyének... 1 Rendeltetésszerű használat... 1 Előírások és jóváhagyások... 1 zemélybiztonság... 1 Tűzbiztonság... 2 Földelés... 2 Tennivalók hibás működés esetén... 2 Ártalmatlanítás... 2 Megismerés... 3 Kezelőszervek... 3 Telepítés... 4 Kezelőszervek az ernyőképeken... 4 Ernyőképek megnyitása... 4 Beállítások módosítása... 4 Beállítások konfigurálása... 5 Beállítás... 5 Kalibrálás... 5 Vezérlő eszközök... 6 Karbantartási időközökbeállítása... 6 Karbantartási riasztások engedélyezése és időközök beállítása... 6 Karbantartási riasztások törlése és időkapcsolók visszaállítása... 6 Opciók (egységek és LCD beállítások)... 6 Tudnivalók kép (vezérlő információ)... 7 Mintázóáram beállításai... 7 Öblítő beállítások... 8 zóró beállítások... 8 Kezdő beállítások... 8 Aszóráselőre beállított kezdő beállításainak beállítása... 8 Aszóráselőre beállított beállításainak módosítása... 9 Elektrosztatikus beállítások... 9 Normál módok... 9 elect Charge módok... 9 Áramló por mennyiségének beállítása... 9 Áramló mintázólevegő mennyiségének beállítása... 9 Kezelés A szórópisztoly megtöltése porral A mintavezérlő indítókarjának használata.. 10 Öblítés / színváltás Karbantartási időkapcsolók Hibakeresés Riasztások és hibakódok Hibák visszaállítása Javítás Pótalkatrészek Vezérlő készlet alkatrész listája Vezérlő alkatrészei Műszaki adatok Elektromos Környezet Keressen minket A Nordson Corporation örömmel fogadja, ha termékeivel kapcsolatban információkéréssel, megjegyzésekkel és kérdésekkel hozzá fordulnak. A Nordson céggel kapcsolatban az alábbi Internet címen olvashat általános tudnivalókat: Védjegy Nordson és Nordson logo a Nordson Corporation bejegyzett védjegyei. Prodigy a Nordson Corporation védjegye. Tájékoztatás A Nordson Corporation kiadványát szerzõi jog védi. A szerzõi jog keletkezésének eredeti dátuma: E dokumentumot a Nordson elõzetes írásbeli hozzájárulása nélkül még kivonatosan sem szabad fotókópia, vagy más módon reprodukálni vagy más nyelvre lefordítani. A kiadványban olvasható információ elõzetes értesítés nélkül változhat.

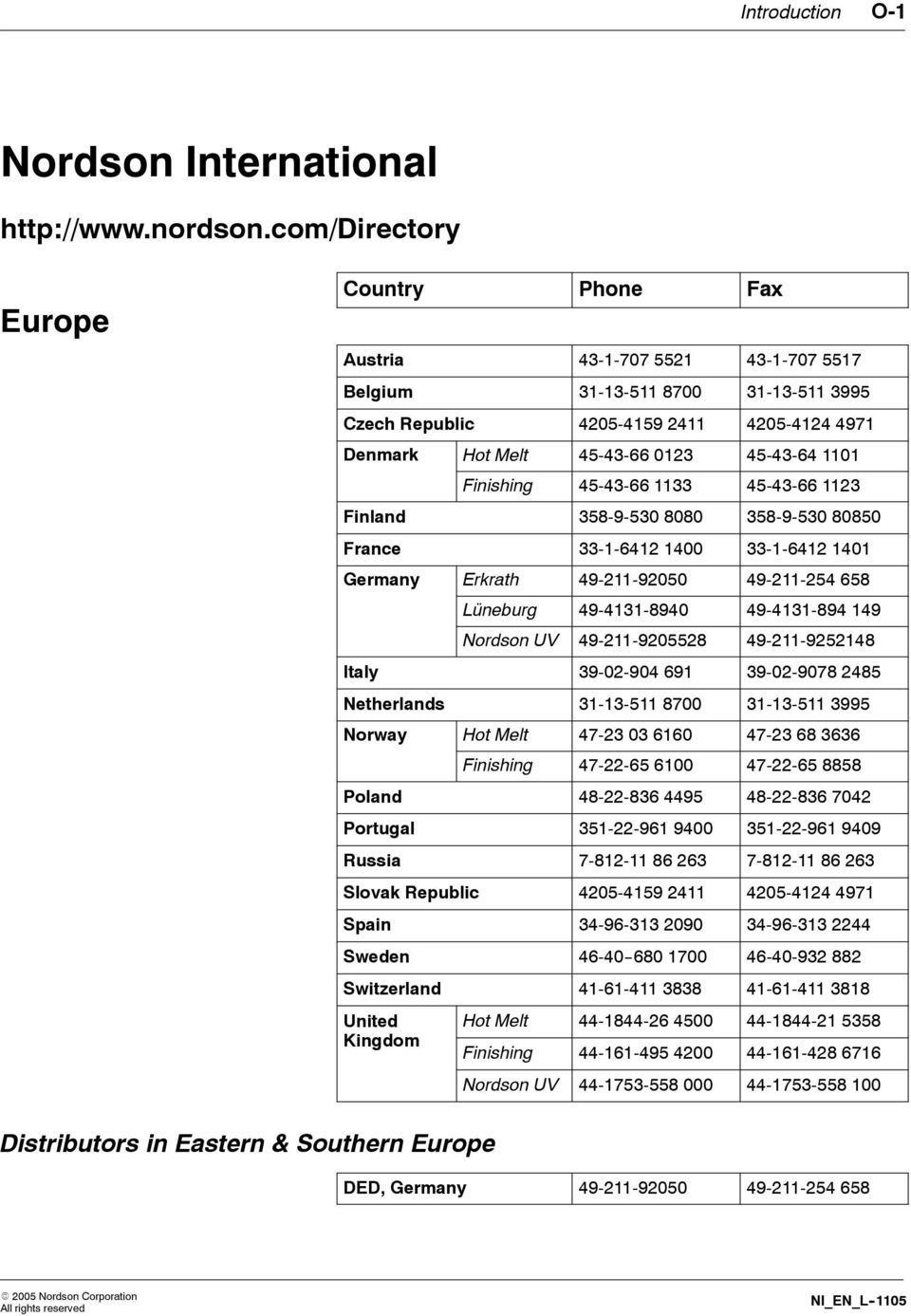

3 Introduction O-1 Nordson International Europe Country Phone Fax Austria Belgium Czech Republic Denmark Hot Melt Finishing Finland France Germany Erkrath Lüneburg Nordson UV Italy Netherlands Norway Hot Melt Finishing Poland Portugal Russia lovak Republic pain weden witzerland United Hot Melt Kingdom Finishing Nordson UV Distributors in Eastern & outhern Europe DED, Germany All rights reserved NI_EN_L -1105

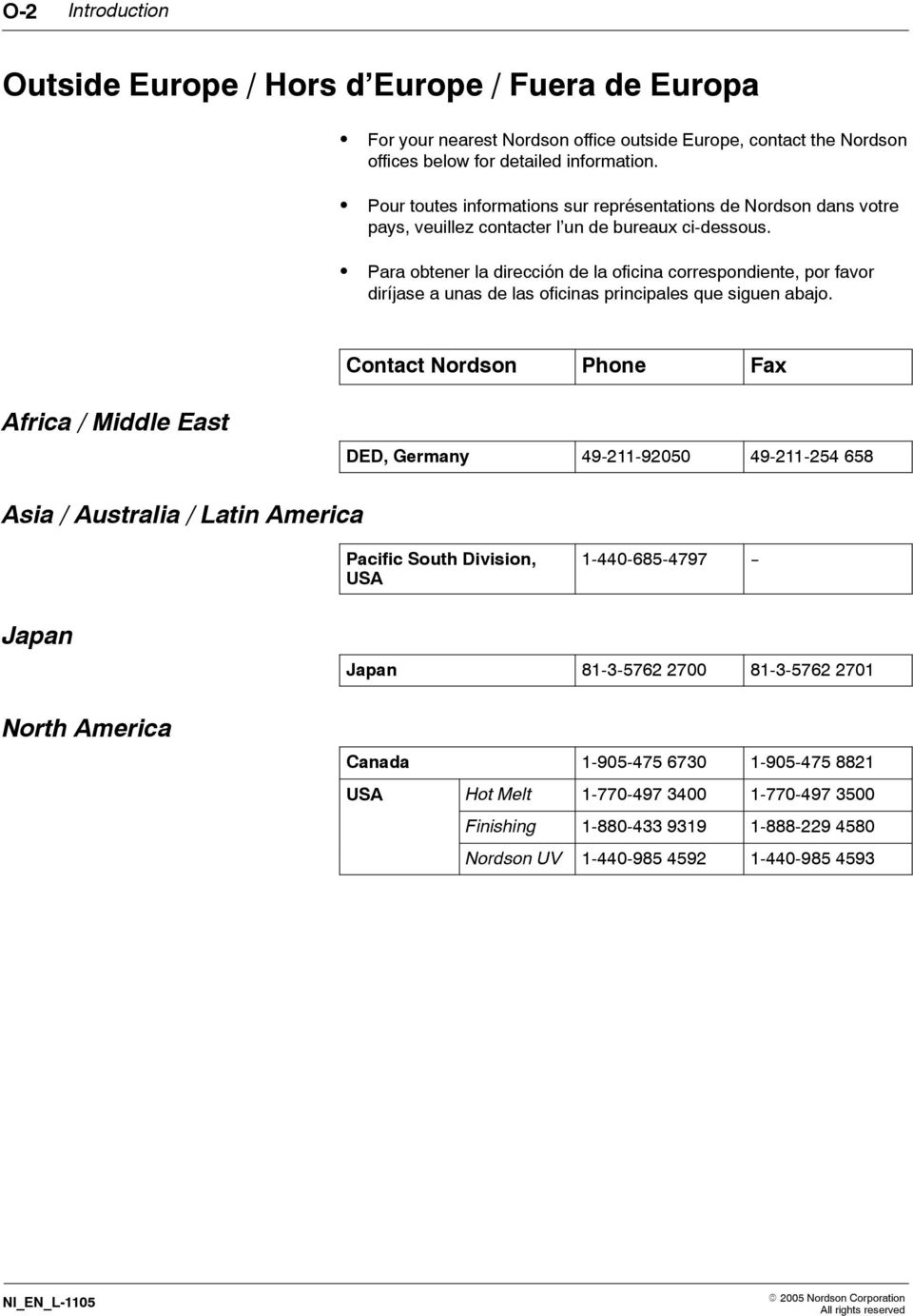

4 O-2 Introduction Outside Europe / Hors d Europe / Fuera de Europa For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Pour toutes informations sur représentations de Nordson dans votre pays, veuillez contacter l un de bureaux ci-dessous. Para obtener la dirección de la oficina correspondiente, por favor diríjase a unas de las oficinas principales que siguen abajo. Contact Nordson Phone Fax Africa / Middle East DED, Germany Asia / Australia / Latin America Pacific outh Division, UA Japan North America Japan Canada UA Hot Melt Finishing Nordson UV NI_EN_L-1105 All rights reserved

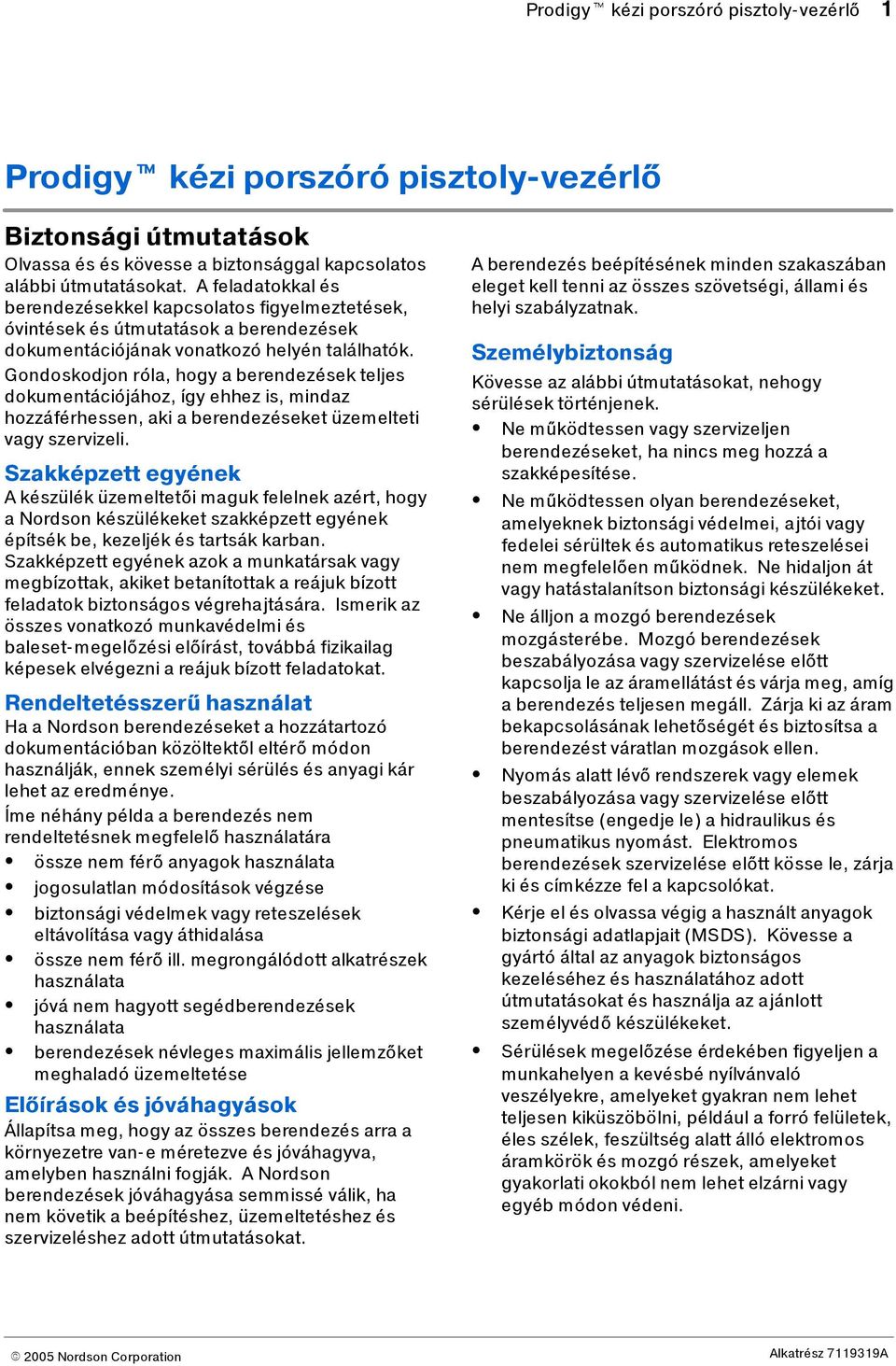

5 Prodigyt kézi porszóró pisztoly-vezérlő 1 Prodigyt kézi porszóró pisztoly-vezérlő Biztonsági útmutatások Olvassa és és kövesse a biztonsággal kapcsolatos alábbi útmutatásokat. A feladatokkal és berendezésekkel kapcsolatos figyelmeztetések, óvintések és útmutatások a berendezések dokumentációjának vonatkozó helyén találhatók. Gondoskodjon róla, hogy a berendezések teljes dokumentációjához, így ehhez is, mindaz hozzáférhessen, aki a berendezéseket üzemelteti vagy szervizeli. zakképzett egyének A készülék üzemeltetői maguk felelnek azért, hogy a Nordson készülékeket szakképzett egyének építsék be, kezeljék és tartsák karban. zakképzett egyének azok a munkatársak vagy megbízottak, akiket betanítottak a reájuk bízott feladatok biztonságos végrehajtására. Ismerik az összes vonatkozó munkavédelmi és baleset-megelőzésielőírást, továbbá fizikailag képesek elvégezni a reájuk bízott feladatokat. Rendeltetésszerű használat Ha a Nordson berendezéseket a hozzátartozó dokumentációban közöltektőleltérő módon használják, ennek személyi sérülés és anyagi kár lehet az eredménye. Íme néhány példa a berendezés nem rendeltetésnek megfelelő használatára össze nem férő anyagok használata jogosulatlan módosítások végzése biztonsági védelmek vagy reteszelések eltávolítása vagy áthidalása össze nem férő ill. megrongálódott alkatrészek használata jóvá nem hagyott segédberendezések használata berendezések névleges maximális jellemzőket meghaladó üzemeltetése Előírások és jóváhagyások Állapítsa meg, hogy az összes berendezés arra a környezetre van-e méretezve és jóváhagyva, amelyben használni fogják. A Nordson berendezések jóváhagyása semmissé válik, ha nem követik a beépítéshez, üzemeltetéshez és szervizeléshez adott útmutatásokat. A berendezés beépítésének minden szakaszában eleget kell tenni az összes szövetségi, állami és helyi szabályzatnak. zemélybiztonság Kövesse az alábbi útmutatásokat, nehogy sérülések történjenek. Neműködtessen vagy szervizeljen berendezéseket, ha nincs meg hozzá a szakképesítése. Neműködtessen olyan berendezéseket, amelyeknek biztonsági védelmei, ajtói vagy fedelei sérültek és automatikus reteszelései nem megfelelően működnek. Ne hidaljon át vagy hatástalanítson biztonsági készülékeket. Ne álljon a mozgó berendezések mozgásterébe. Mozgó berendezések beszabályozása vagy szervizelése előtt kapcsolja le az áramellátást és várja meg, amíg a berendezés teljesen megáll. Zárja ki az áram bekapcsolásának lehetőségét és biztosítsa a berendezést váratlan mozgások ellen. Nyomás alattlévő rendszerek vagy elemek beszabályozása vagy szervizelése előtt mentesítse (engedje le) a hidraulikus és pneumatikus nyomást. Elektromos berendezések szervizelése előttkösse le, zárja ki és címkézze fel a kapcsolókat. Kérje el és olvassa végig a használt anyagok biztonsági adatlapjait (MD). Kövesse a gyártó által az anyagok biztonságos kezeléséhez és használatához adott útmutatásokat és használja az ajánlott személyvédő készülékeket. érülésekmegelőzése érdekében figyeljen a munkahelyen a kevésbé nyílvánvaló veszélyekre, amelyeket gyakran nem lehet teljesen kiküszöbölni, például a forró felületek, éles szélek, feszültség alatt álló elektromos áramkörök és mozgó részek, amelyeket gyakorlati okokból nem lehet elzárni vagy egyéb módon védeni.

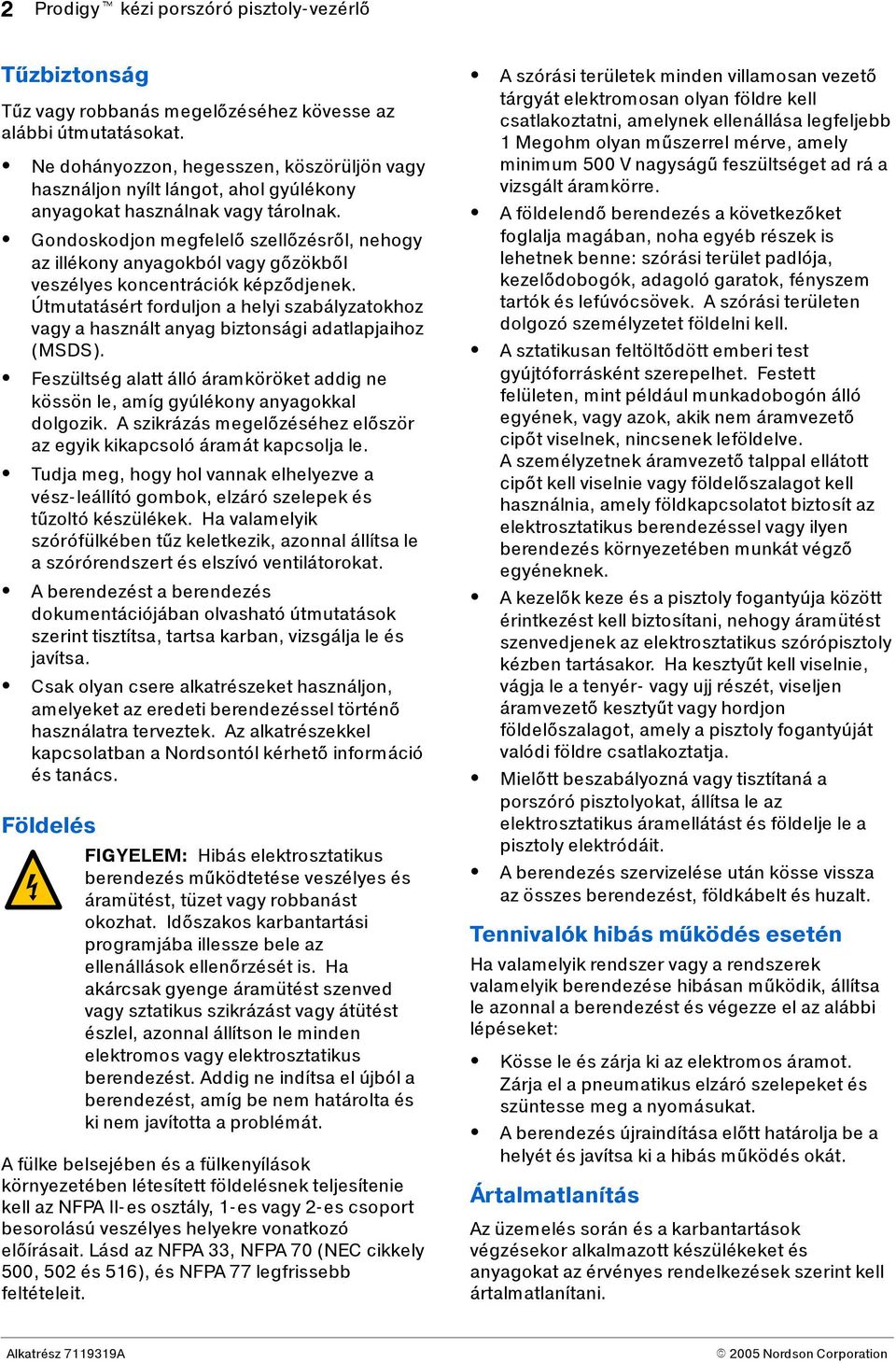

6 2 Prodigyt kézi porszóró pisztoly-vezérlő Tűzbiztonság Tűz vagy robbanás megelőzéséhez kövesseaz alábbi útmutatásokat. Ne dohányozzon, hegesszen, köszörüljön vagy használjon nyílt lángot, ahol gyúlékony anyagokat használnak vagy tárolnak. Gondoskodjon megfelelő szellőzésről, nehogy az illékony anyagokból vagy gőzökből veszélyes koncentrációk képződjenek. Útmutatásért forduljon a helyi szabályzatokhoz vagy a használt anyag biztonsági adatlapjaihoz (MD). Feszültség alatt álló áramköröket addig ne kössön le, amíg gyúlékony anyagokkal dolgozik. A szikrázás megelőzéséhezelőször az egyik kikapcsoló áramát kapcsolja le. Tudja meg, hogy hol vannak elhelyezve a vész-leállító gombok, elzáró szelepek és tűzoltó készülékek. Ha valamelyik szórófülkében tűz keletkezik, azonnal állítsa le a szórórendszert és elszívó ventilátorokat. A berendezést a berendezés dokumentációjában olvasható útmutatások szerint tisztítsa, tartsa karban, vizsgáljaleés javítsa. Csak olyan csere alkatrészeket használjon, amelyeket az eredeti berendezéssel történő használatra terveztek. Az alkatrészekkel kapcsolatban a Nordsontól kérhető információ és tanács. Földelés FIGYELEM: Hibás elektrosztatikus berendezés működtetése veszélyes és áramütést, tüzet vagy robbanást okozhat. Időszakos karbantartási programjábaillesszebeleaz ellenállások ellenőrzését is. Ha akárcsak gyenge áramütést szenved vagy sztatikus szikrázást vagy átütést észlel, azonnal állítson le minden elektromos vagy elektrosztatikus berendezést. Addig ne indítsa el újból a berendezést, amíg be nem határolta és kinemjavítottaaproblémát. A fülke belsejében és a fülkenyílások környezetében létesített földelésnek teljesítenie kell az NFPA II-es osztály, 1-es vagy 2-es csoport besorolású veszélyes helyekre vonatkozó előírásait. Lásd az NFPA 33, NFPA 70 (NEC cikkely 500, 502 és 516), és NFPA 77 legfrissebb feltételeit. A szórási területek minden villamosan vezető tárgyát elektromosan olyan földre kell csatlakoztatni, amelynek ellenállása legfeljebb 1Megohmolyanműszerrel mérve, amely minimum 500 V nagyságű feszültséget ad rá a vizsgált áramkörre. A földelendő berendezés a következőket foglalja magában, noha egyéb részek is lehetnek benne: szórási terület padlója, kezelődobogók, adagoló garatok, fényszem tartók és lefúvócsövek. A szórási területen dolgozó személyzetet földelni kell. A sztatikusan feltöltődött emberi test gyújtóforrásként szerepelhet. Festett felületen, mint például munkadobogón álló egyének, vagy azok, akik nem áramvezető cipőt viselnek, nincsenek leföldelve. A személyzetnek áramvezető talppal ellátott cipőt kell viselnie vagy földelőszalagot kell használnia, amely földkapcsolatot biztosít az elektrosztatikus berendezéssel vagy ilyen berendezés környezetében munkát végző egyéneknek. A kezelők keze és a pisztoly fogantyúja között érintkezést kell biztosítani, nehogy áramütést szenvedjenek az elektrosztatikus szórópisztoly kézben tartásakor. Ha kesztyűtkell viselnie, vágja le a tenyér- vagy ujj részét, viseljen áramvezető kesztyűt vagy hordjon földelőszalagot, amely a pisztoly fogantyúját valódi földre csatlakoztatja. Mielőtt beszabályozná vagy tisztítaná a porszóró pisztolyokat, állítsa le az elektrosztatikus áramellátást és földelje le a pisztoly elektródáit. A berendezés szervizelése után kösse vissza az összes berendezést, földkábelt és huzalt. Tennivalók hibás működés esetén Ha valamelyik rendszer vagy a rendszerek valamelyik berendezése hibásan működik, állítsa le azonnal a berendezést és végezze el az alábbi lépéseket: Kösse le és zárja ki az elektromos áramot. Zárja el a pneumatikus elzáró szelepeket és szüntesse meg a nyomásukat. A berendezés újraindítása előtt határolja be a helyét és javítsa ki a hibás működés okát. Ártalmatlanítás Az üzemelés során és a karbantartások végzésekor alkalmazott készülékeket és anyagokat az érvényes rendelkezések szerint kell ártalmatlanítani.

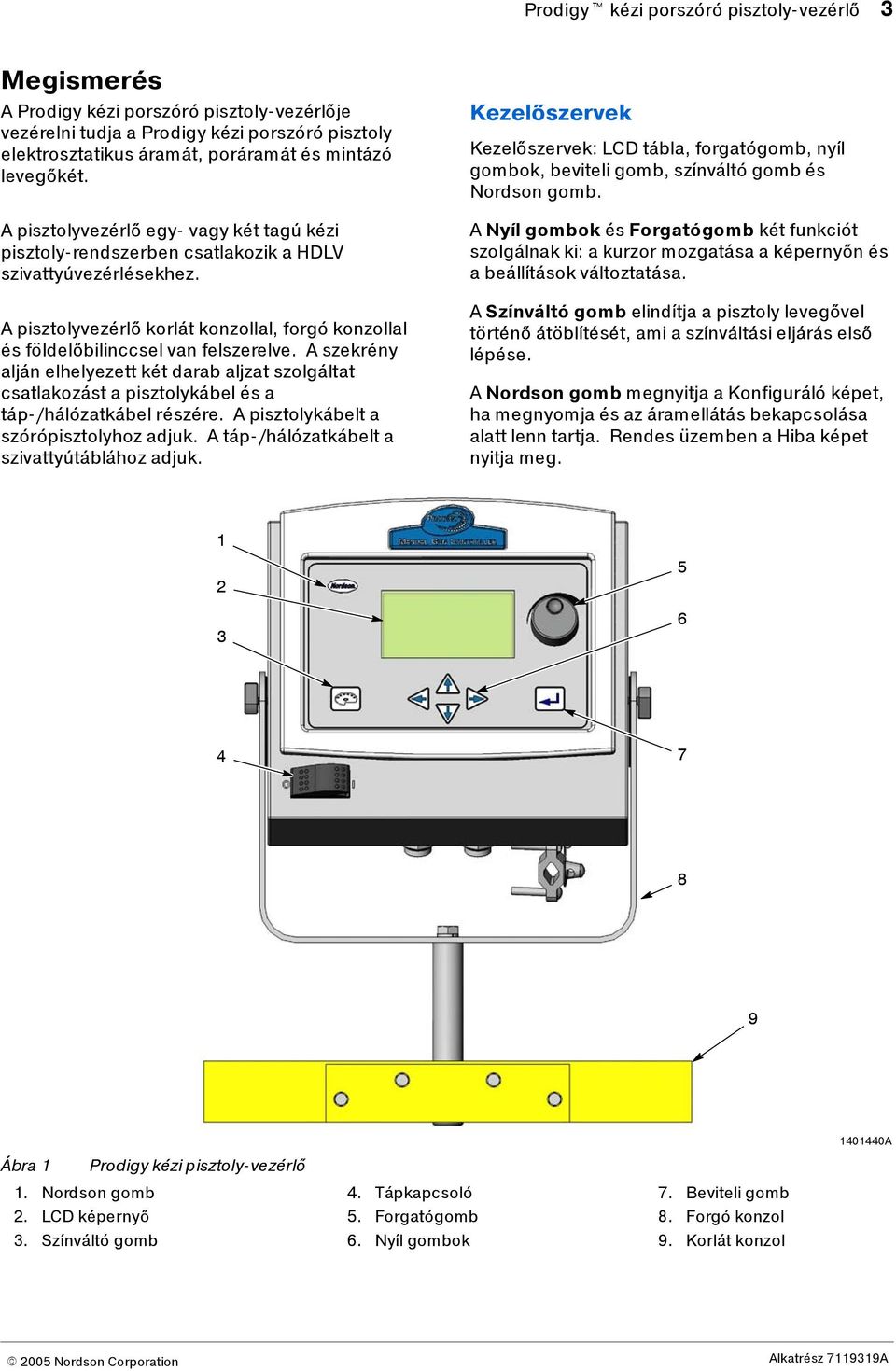

7 Prodigyt kézi porszóró pisztoly-vezérlő 3 Megismerés A Prodigy kézi porszóró pisztoly-vezérlője vezérelni tudja a Prodigy kézi porszóró pisztoly elektrosztatikus áramát, poráramát és mintázó levegőkét. A pisztolyvezérlő egy- vagy két tagú kézi pisztoly-rendszerben csatlakozik a HDLV szivattyúvezérlésekhez. A pisztolyvezérlő korlátkonzollal, forgókonzollal és földelőbilinccselvanfelszerelve. Aszekrény alján elhelyezett két darab aljzat szolgáltat csatlakozást a pisztolykábel és a táp-/hálózatkábel részére. A pisztolykábelt a szórópisztolyhoz adjuk. A táp-/hálózatkábelt a szivattyútáblához adjuk. Kezelőszervek Kezelőszervek: LCD tábla, forgatógomb, nyíl gombok, beviteli gomb, színváltó gomb és Nordson gomb. A Nyíl gombok és Forgatógomb két funkciót szolgálnak ki: a kurzor mozgatása a képernyőnés a beállítások változtatása. A zínváltó gomb elindítja a pisztoly levegővel történő átöblítését, ami a színváltási eljárás első lépése. A Nordson gomb megnyitja a Konfiguráló képet, ha megnyomja és az áramellátás bekapcsolása alatt lenn tartja. Rendes üzemben a Hiba képet nyitja meg Ábra 1 Prodigy kézi pisztoly-vezérlő 1. Nordson gomb 2. LCD képernyő 3. zínváltó gomb 4. Tápkapcsoló 5. Forgatógomb 6. Nyíl gombok 7. Beviteli gomb 8. Forgó konzol 9. Korlát konzol A

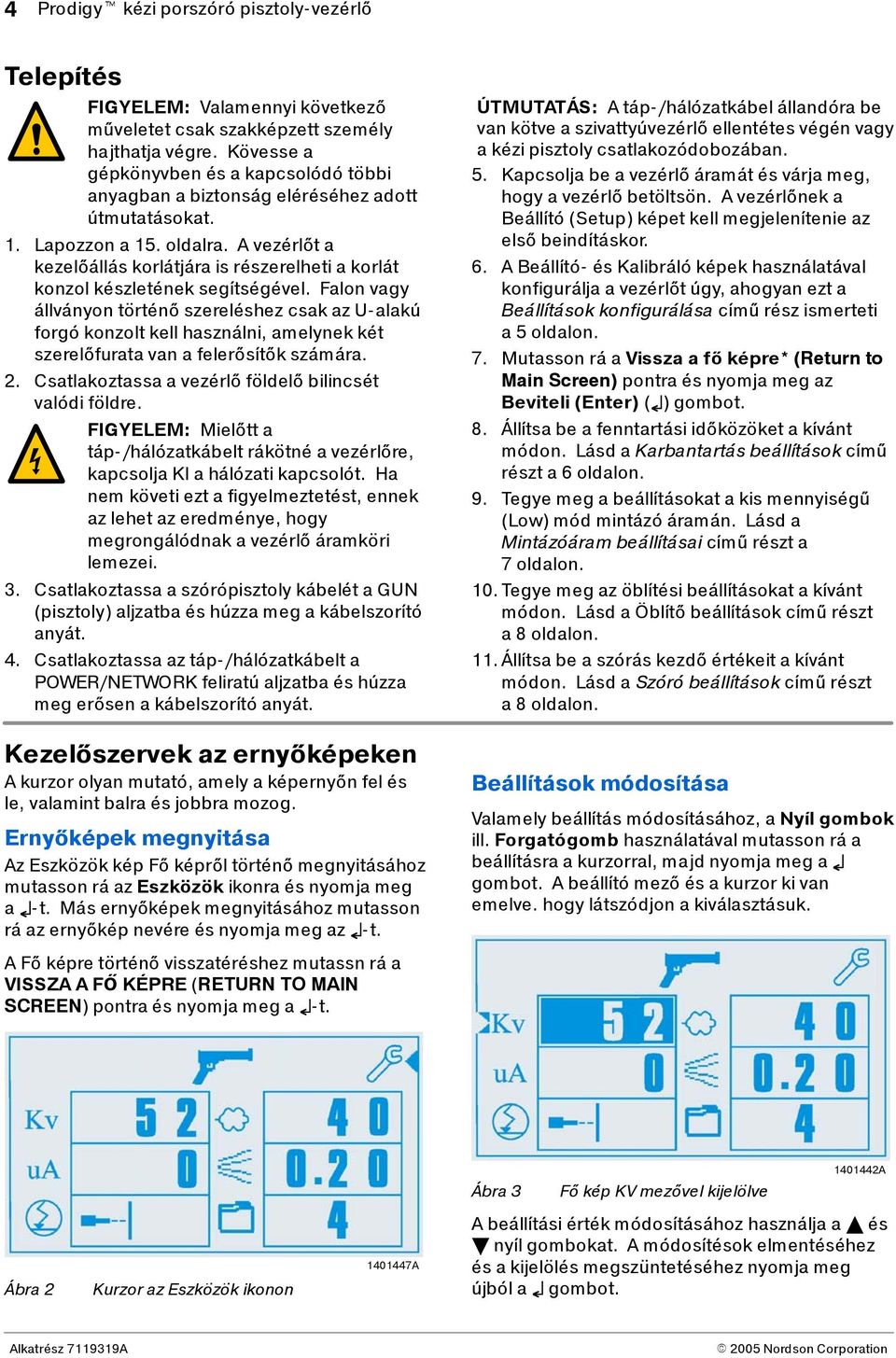

8 4 Prodigyt kézi porszóró pisztoly-vezérlő Telepítés FIGYELEM: Valamennyi következő műveletetcsakszakképzettszemély hajthatja végre. Kövesse a gépkönyvben és a kapcsolódó többi anyagban a biztonság eléréséhez adott útmutatásokat. 1. Lapozzon a 15. oldalra. A vezérlőta kezelőállás korlátjára is részerelheti a korlát konzol készletének segítségével. Falon vagy állványon történő szereléshez csak az U-alakú forgó konzolt kell használni, amelynek két szerelőfurata van a felerősítők számára. 2. Csatlakoztassa a vezérlő földelő bilincsét valódi földre. FIGYELEM: Mielőtt a táp-/hálózatkábelt rákötné a vezérlőre, kapcsolja KI a hálózati kapcsolót. Ha nem követi ezt a figyelmeztetést, ennek az lehet az eredménye, hogy megrongálódnak a vezérlő áramköri lemezei. 3. Csatlakoztassa a szórópisztoly kábelét a GUN (pisztoly) aljzatba és húzza meg a kábelszorító anyát. 4. Csatlakoztassa az táp-/hálózatkábelt a POWER/NETWORK feliratú aljzatba és húzza meg erősen a kábelszorító anyát. Kezelőszervek az ernyőképeken A kurzor olyan mutató, amely a képernyőn fel és le, valamint balra és jobbra mozog. Ernyőképek megnyitása Az Eszközök kép Fő képrőltörténő megnyitásához mutasson rá az Eszközök ikonra és nyomja meg a -t. Más ernyőképek megnyitásához mutasson rá az ernyőkép nevére és nyomja meg az -t. ÚTMUTATÁ: A táp-/hálózatkábel állandóra be van kötve a szivattyúvezérlő ellentétes végén vagy a kézi pisztoly csatlakozódobozában. 5. Kapcsolja be a vezérlő áramát és várja meg, hogyavezérlő betöltsön. A vezérlőneka Beállító (etup) képet kell megjelenítenie az első beindításkor. 6. A Beállító- és Kalibráló képek használatával konfigurálja a vezérlőt úgy, ahogyan ezt a Beállítások konfigurálása című rész ismerteti a5oldalon. 7. Mutasson rá a Vissza a fő képre* (Return to Main creen) pontra és nyomja meg az Beviteli (Enter) ( )gombot. 8. Állítsa be a fenntartási időközöket a kívánt módon. Lásd a Karbantartás beállítások című részt a 6 oldalon. 9. Tegye meg a beállításokat a kis mennyiségű (Low) mód mintázó áramán. Lásd a Mintázóáram beállításai című részt a 7oldalon. 10. Tegye meg az öblítési beállításokat a kívánt módon. Lásd a Öblítő beállítások című részt a8oldalon. 11. Állítsa be a szórás kezdő értékeit a kívánt módon. Lásd a zóró beállítások című részt a8oldalon. Beállítások módosítása Valamely beállítás módosításához, a Nyíl gombok ill. Forgatógomb használatával mutasson rá a beállításraakurzorral,majdnyomjamega gombot. A beállító mező és a kurzor ki van emelve. hogy látszódjon a kiválasztásuk. AFő képre történő visszatéréshez mutassn rá a VIZA A FŐ KÉPRE (RETURN TO MAIN CREEN)pontraésnyomjamega -t. Ábra 3 Fő kép KV mezővel kijelölve A Ábra 2 Kurzor az Eszközök ikonon A A beállítási érték módosításához használja a Y és B nyíl gombokat. A módosítésok elmentéséhez és a kijelölés megszüntetéséhez nyomja meg újból a gombot.

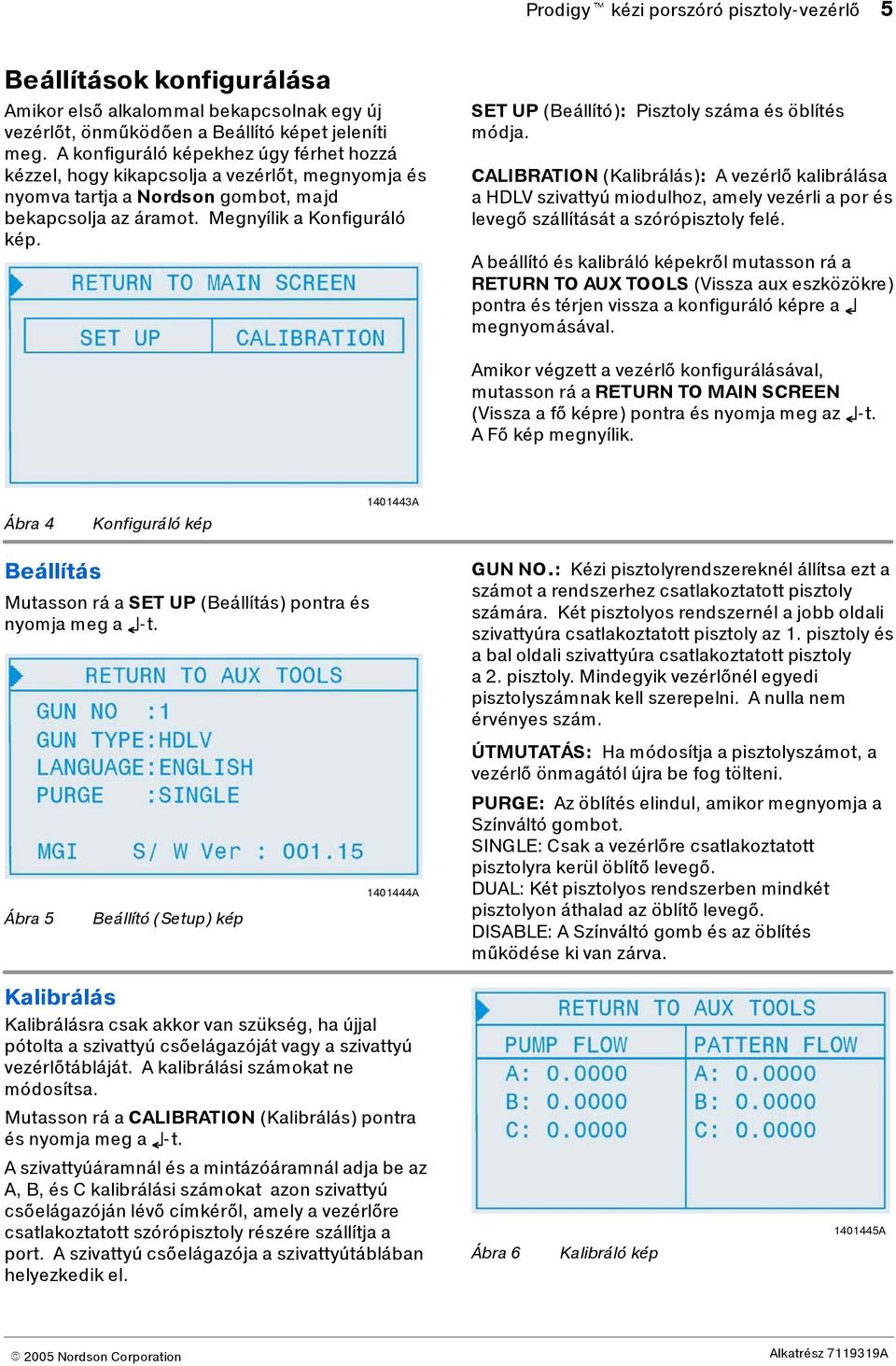

9 Prodigyt kézi porszóró pisztoly-vezérlő 5 Beállítások konfigurálása Amikor első alkalommal bekapcsolnak egy új vezérlőt, önműködően a Beállító képet jeleníti meg. A konfiguráló képekhez úgy férhet hozzá kézzel, hogy kikapcsolja a vezérlőt, megnyomja és nyomva tartja a Nordson gombot, majd bekapcsolja az áramot. Megnyílik a Konfiguráló kép. ET UP (Beállító): Pisztoly száma és öblítés módja. CALIBRATION (Kalibrálás): A vezérlő kalibrálása a HDLV szivattyú miodulhoz, amely vezérli a por és levegő szállítását a szórópisztoly felé. A beállító és kalibráló képekről mutasson rá a RETURN TO AUX TOOL (Vissza aux eszközökre) pontra és térjen vissza a konfiguráló képre a megnyomásával. Amikor végzett a vezérlő konfigurálásával, mutasson rá a RETURN TO MAIN CREEN (Vissza a fő képre) pontra és nyomja meg az -t. AFő kép megnyílik. Ábra 4 Konfiguráló kép A Beállítás Mutasson rá a ET UP (Beállítás) pontra és nyomja meg a -t. GUN NO.: Kézi pisztolyrendszereknél állítsa ezt a számot a rendszerhez csatlakoztatott pisztoly számára. Két pisztolyos rendszernél a jobb oldali szivattyúra csatlakoztatott pisztoly az 1. pisztoly és a bal oldali szivattyúra csatlakoztatott pisztoly a 2. pisztoly. Mindegyik vezérlőnél egyedi pisztolyszámnak kell szerepelni. A nulla nem érvényes szám. ÚTMUTATÁ: Ha módosítja a pisztolyszámot, a vezérlő önmagától újra be fog tölteni. PURGE: Az öblítés elindul, amikor megnyomja a zínváltó gombot. INGLE: Csakavezérlőre csatlakoztatott pisztolyra kerül öblítő levegő. DUAL: Két pisztolyos rendszerben mindkét pisztolyon áthalad az öblítő levegő. DIABLE: A zínváltó gomb és az öblítés működése ki van zárva. Ábra 5 Beállító (etup) kép A Kalibrálás Kalibrálásra csak akkor van szükség, ha újjal pótolta a szivattyú csőelágazójátvagy a szivattyú vezérlőtábláját. A kalibrálási számokat ne módosítsa. Mutasson rá a CALIBRATION (Kalibrálás) pontra és nyomja meg a -t. A szivattyúáramnál és a mintázóáramnál adja be az A, B, és C kalibrálási számokat azon szivattyú csőelágazóján lévő címkéről, amely a vezérlőre csatlakoztatott szórópisztoly részére szállítja a port. A szivattyú csőelágazójaaszivattyútáblában helyezkedik el. Ábra 6 Kalibráló kép A

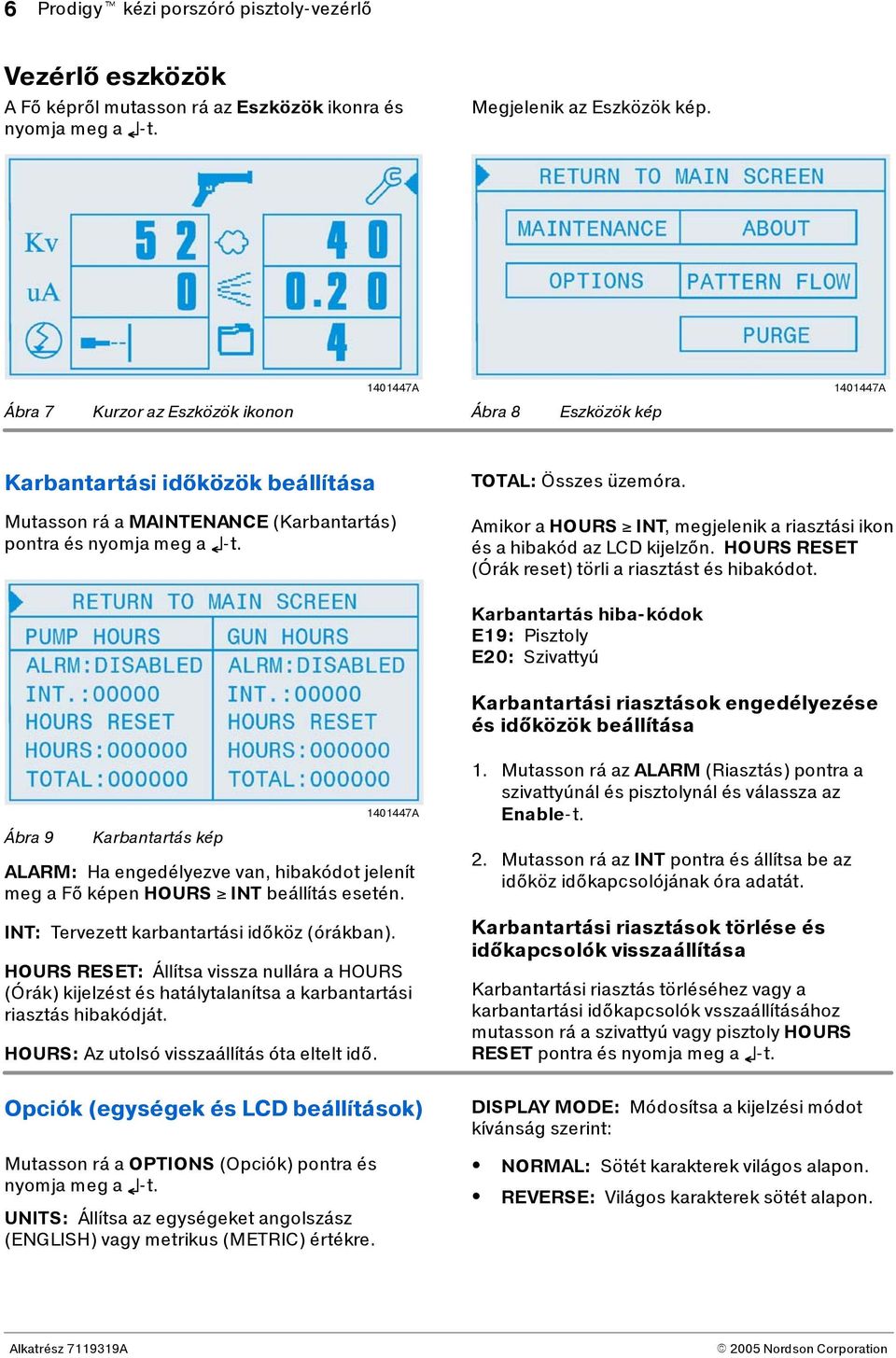

10 6 Prodigyt kézi porszóró pisztoly-vezérlő Vezérlő eszközök AFő képről mutasson rá az Eszközök ikonra és nyomja meg a -t. Megjelenik az Eszközök kép A A Ábra 7 Kurzor az Eszközök ikonon Ábra 8 Eszközök kép Karbantartási időközök beállítása Mutasson rá a MAINTENANCE (Karbantartás) pontra és nyomja meg a -t. TOTAL: Összes üzemóra. Amikor a HOUR INT,megjelenikariasztásiikon és a hibakód az LCD kijelzőn. HOUR REET (Órák reset) törli a riasztást és hibakódot. Karbantartás hiba-kódok E19: Pisztoly E20: zivattyú Karbantartási riasztások engedélyezése és időközök beállítása Ábra 9 Karbantartás kép A ALARM: Ha engedélyezve van, hibakódot jelenít megafő képen HOUR INT beállítás esetén. INT: Tervezett karbantartási időköz (órákban). HOUR REET: ÁllítsavisszanulláraaHOUR (Órák) kijelzéstés hatálytalanítsa a karbantartási riasztás hibakódját. HOUR: Az utolsó visszaállítás óta eltelt idő. 1. Mutasson rá az ALARM (Riasztás) pontra a szivattyúnál és pisztolynál és válassza az Enable-t. 2. Mutasson rá az INT pontra és állítsa be az időköz időkapcsolójánakóraadatát. Karbantartási riasztások törlése és időkapcsolók visszaállítása Karbantartási riasztás törléséhez vagy a karbantartási időkapcsolókvsszaállításához mutasson rá a szivattyú vagy pisztoly HOUR REET pontra és nyomja meg a -t. Opciók (egységek és LCD beállítások) Mutasson rá a OPTION (Opciók) pontra és nyomja meg a -t. UNIT: Állítsa az egységeket angolszász (ENGLIH) vagy metrikus (METRIC) értékre. DIPLAY MODE: Módosítsa a kijelzési módot kívánság szerint: NORMAL: ötét karakterek világos alapon. REVERE: Világos karakterek sötét alapon.

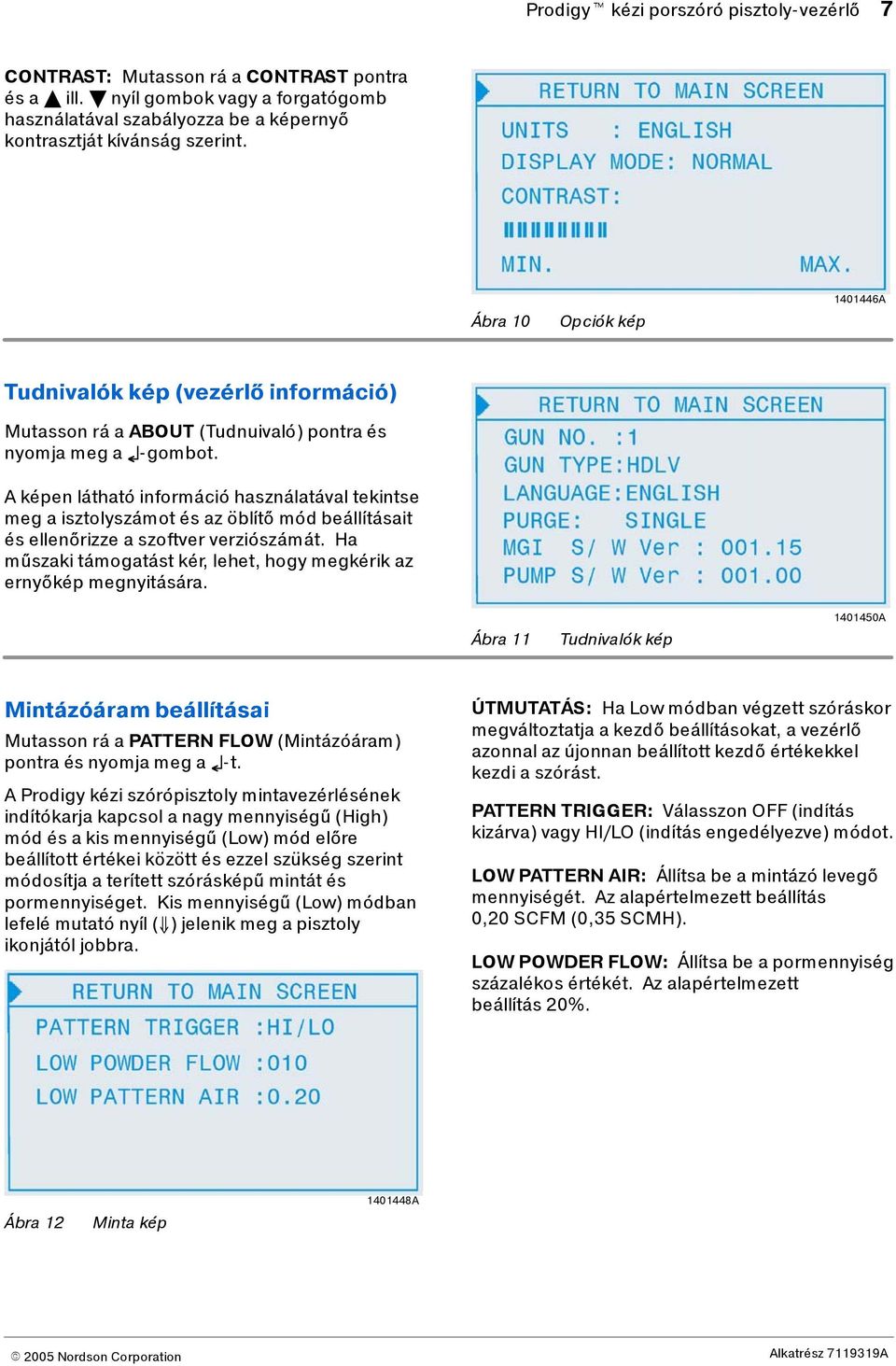

11 Prodigyt kézi porszóró pisztoly-vezérlő 7 CONTRAT: Mutasson rá a CONTRAT pontra és a Y ill. B nyíl gombok vagy a forgatógomb használatával szabályozza be a képernyő kontrasztját kívánság szerint. Ábra 10 Opciók kép A Tudnivalók kép (vezérlő információ) Mutasson rá aabout (Tudnuivaló) pontra és nyomja meg a -gombot. A képen látható információ használatával tekintse meg a isztolyszámot és az öblítő mód beállításait és ellenőrizze a szoftver verziószámát. Ha műszaki támogatást kér, lehet, hogy megkérik az ernyőkép megnyitására. Ábra 11 Tudnivalók kép A Mintázóáram beállításai Mutasson rá a PATTERN FLOW (Mintázóáram) pontra és nyomja meg a -t. A Prodigy kézi szórópisztoly mintavezérlésének indítókarjakapcsolanagymennyiségű (High) módésakismennyiségű (Low) mód előre beállított értékei között és ezzel szükség szerint módosítja a terített szórásképű mintát és pormennyiséget. Kis mennyiségű (Low) módban lefelé mutató nyíl ( ) jelenikmegapisztoly ikonjától jobbra. ÚTMUTATÁ: Ha Low módban végzett szóráskor megváltoztatja a kezdő beállításokat, a vezérlő azonnal az újonnan beállított kezdő értékekkel kezdi a szórást. PATTERN TRIGGER: Válasszon OFF (indítás kizárva) vagy HI/LO (indítás engedélyezve) módot. LOW PATTERN AIR: Állítsa be a mintázó levegő mennyiségét. Az alapértelmezett beállítás 0,20 CFM (0,35 CMH). LOW POWDER FLOW: Állítsa be a pormennyiség százalékos értékét. Az alapértelmezett beállítás 20%. Ábra 12 Minta kép A

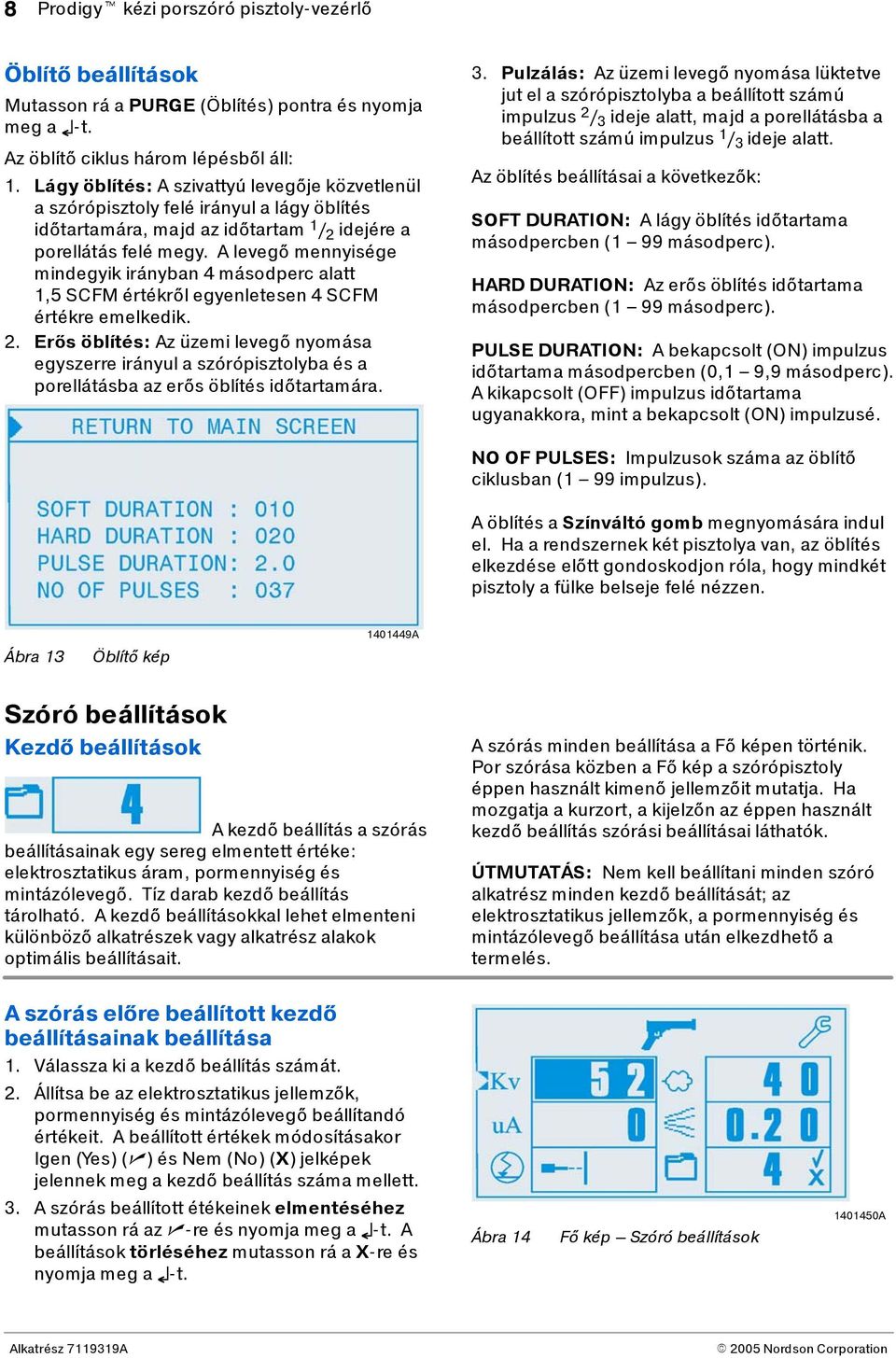

12 8 Prodigyt kézi porszóró pisztoly-vezérlő Öblítő beállítások Mutasson rá a PURGE (Öblítés) pontra és nyomja meg a -t. Az öblítő ciklus három lépésből áll: 1. Lágy öblítés: A szivattyú levegőjeközvetlenül a szórópisztoly felé irányul a lágy öblítés időtartamára, majd az időtartam 1 / 2 idejére a porellátás felé megy. A levegő mennyisége mindegyik irányban 4 másodperc alatt 1,5 CFM értékről egyenletesen4cfm értékre emelkedik. 2. Erős öblítés: Az üzemi levegő nyomása egyszerre irányul a szórópisztolyba és a porellátásba az erősöblítésidőtartamára. 3. Pulzálás: Az üzemi levegő nyomása lüktetve jut el a szórópisztolyba a beállított számú impulzus 2 / 3 ideje alatt, majd a porellátásba a beállított számú impulzus 1 / 3 ideje alatt. Az öblítés beállításai a következők: OFT DURATION: Alágyöblítésidőtartama másodpercben (1 99 másodperc). HARD DURATION: Az erős öblítés időtartama másodpercben (1 99 másodperc). PULE DURATION: A bekapcsolt (ON) impulzus időtartama másodpercben (0,1 9,9 másodperc). A kikapcsolt (OFF) impulzus időtartama ugyanakkora, mint a bekapcsolt (ON) impulzusé. NO OF PULE: Impulzusok száma az öblítő ciklusban (1 99 impulzus). Aöblítésazínváltó gomb megnyomására indul el. Ha a rendszernek két pisztolya van, az öblítés elkezdése előtt gondoskodjon róla, hogy mindkét pisztoly a fülke belseje felé nézzen. Ábra 13 Öblítő kép A zóró beállítások Kezdő beállítások Akezdő beállítás a szórás beállításainak egy sereg elmentett értéke: elektrosztatikus áram, pormennyiség és mintázólevegő. Tízdarabkezdő beállítás tárolható. A kezdő beállításokkal lehetelmenteni különböző alkatrészek vagy alkatrész alakok optimális beállításait. Aszórás minden beállításaafő képen történik. Por szórása közben a Fő kép a szórópisztoly éppen használt kimenő jellemzőit mutatja. Ha mozgatja a kurzort, a kijelzőnazéppenhasznált kezdő beállítás szórási beállításai láthatók. ÚTMUTATÁ: Nem kell beállítani minden szóró alkatrész minden kezdő beállítását; az elektrosztatikus jellemzők, apormennyiségés mintázólevegő beállítása után elkezdhető a termelés. A szórás előre beállított kezdő beállításainak beállítása 1. Válasszakiakezdő beállítás számát. 2. Állítsa be az elektrosztatikus jellemzők, pormennyiség és mintázólevegő beállítandó értékeit. A beállított értékek módosításakor Igen (Yes) (n) ésnem(no)(x) jelképek jelennek meg a kezdő beállítás száma mellett. 3. A szórás beállított étékeinek elmentéséhez mutasson rá az n-re és nyomja meg a -t. A beállítások törléséhez mutasson rá a X-re és nyomja meg a -t. Ábra 14 Fő kép zóró beállítások A

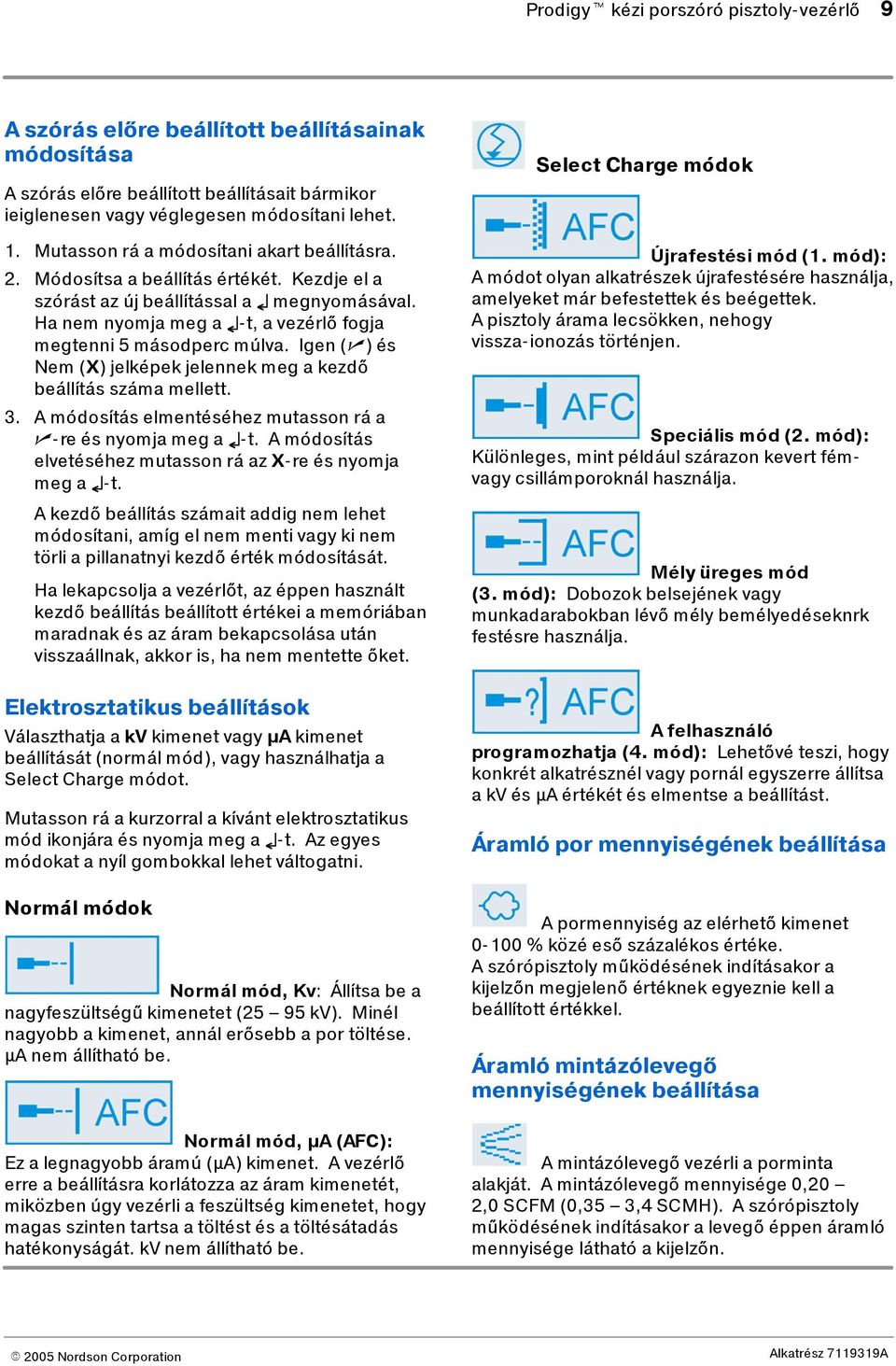

13 Prodigyt kézi porszóró pisztoly-vezérlő 9 A szórás előre beállított beállításainak módosítása Aszóráselőre beállított beállításait bármikor ieiglenesen vagy véglegesen módosítani lehet. 1. Mutasson rá a módosítani akart beállításra. 2. Módosítsa a beállítás értékét. Kezdje el a szórást az új beállítással a megnyomásával. Ha nem nyomja meg a -t, a vezérlő fogja megtenni 5 másodperc múlva. Igen (n)és Nem (X) jelképek jelennek meg a kezdő beállítás száma mellett. 3. A módosítás elmentéséhez mutasson rá a n-re és nyomja meg a -t. A módosítás elvetéséhez mutasson rá az X-re és nyomja meg a -t. Akezdő beállítás számait addig nem lehet módosítani, amíg el nem menti vagy ki nem törli a pillanatnyi kezdő érték módosítását. Halekapcsoljaavezérlőt, az éppen használt kezdő beállítás beállított értékei a memóriában maradnak és az áram bekapcsolása után visszaállnak, akkor is, ha nem mentette őket. Elektrosztatikus beállítások Választhatja akv kimenet vagy μa kimenet beállítását (normál mód), vagy használhatja a elect Charge módot. Mutasson rá a kurzorral a kívánt elektrosztatikus mód ikonjára és nyomja meg a -t. Az egyes módokat a nyíl gombokkal lehet váltogatni. Normál módok Normál mód, Kv: Állítsa be a nagyfeszültségű kimenetet (25 95 kv). Minél nagyobb a kimenet, annál erősebb a por töltése. μa nem állítható be. elect Charge módok Újrafestési mód (1. mód): A módot olyan alkatrészek újrafestésére használja, amelyeket már befestettek és beégettek. A pisztoly árama lecsökken, nehogy vissza-ionozás történjen. peciális mód (2. mód): Különleges, mint például szárazon kevert fémvagy csillámporoknál használja. Mély üreges mód (3. mód): Dobozokbelsejénekvagy munkadarabokban lévő mélybemélyedéseknrk festésre használja. A felhasználó programozhatja (4. mód): Lehetővé teszi, hogy konkrét alkatrésznél vagy pornál egyszerre állítsa akvésμa értékét és elmentse a beállítást. Áramló por mennyiségének beállítása Apormennyiségazelérhető kimenet % közéeső százalékos értéke. Aszórópisztolyműködésének indításakor a kijelzőn megjelenő értéknek egyeznie kell a beállított értékkel. Áramló mintázólevegő mennyiségének beállítása Normál mód, μa(afc): Ez a legnagyobb áramú (μa) kimenet. A vezérlő erre a beállításra korlátozza az áram kimenetét, miközben úgy vezérli a feszültség kimenetet, hogy magas szinten tartsa a töltést és a töltésátadás hatékonyságát. kv nem állítható be. Amintázólevegő vezérli a porminta alakját. A mintázólevegő mennyisége0,20 2,0 CFM (0,35 3,4 CMH). A szórópisztoly működésének indításakor a levegő éppen áramló mennyisége látható a kijelzőn.

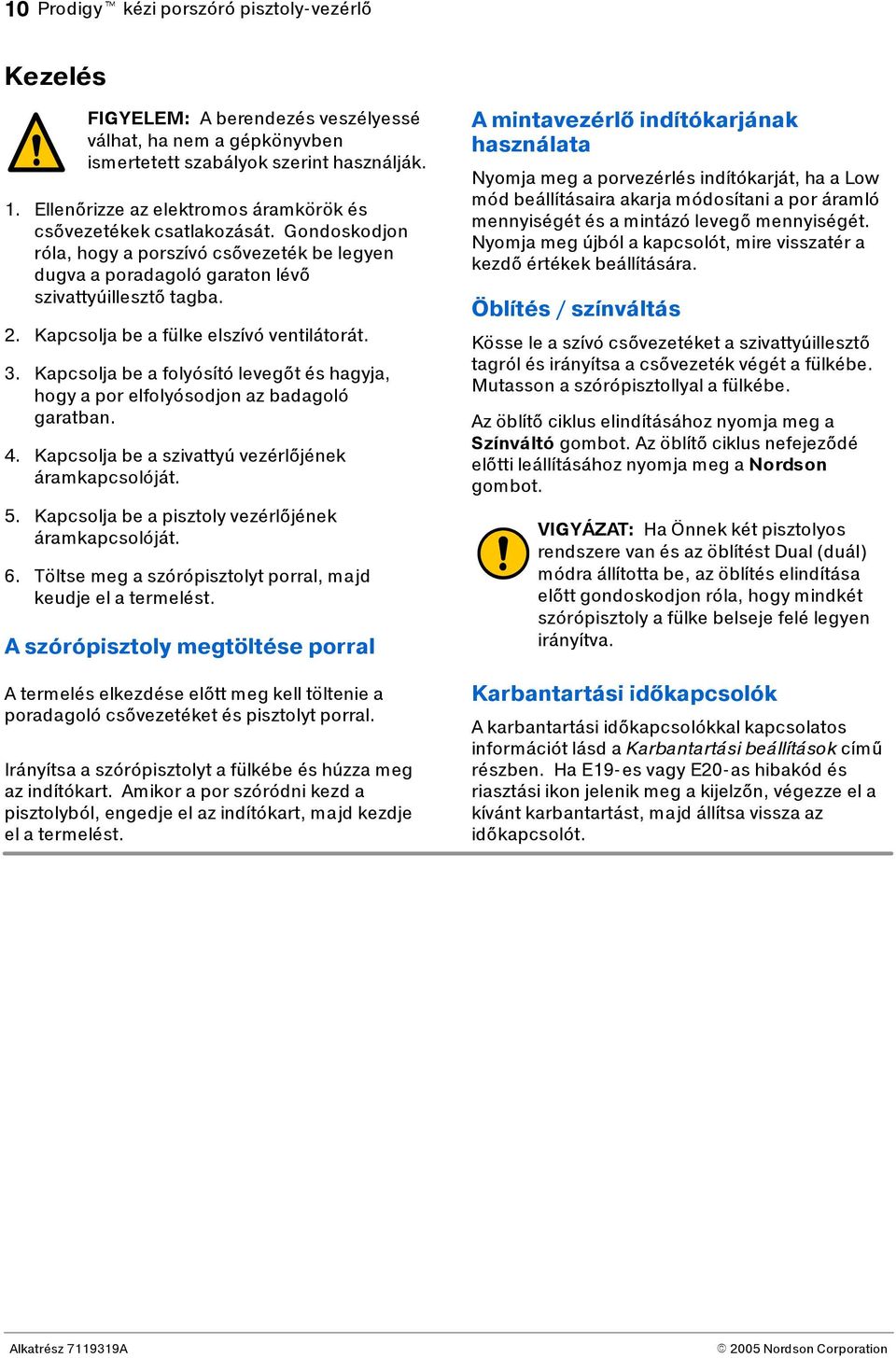

14 10 Prodigyt kézi porszóró pisztoly-vezérlő Kezelés FIGYELEM: A berendezés veszélyessé válhat, ha nem a gépkönyvben ismertetett szabályok szerint használják. 1. Ellenőrizze az elektromos áramkörök és csővezetékek csatlakozását. Gondoskodjon róla, hogy aporszívó csővezeték be legyen dugva a poradagoló garaton lévő szivattyúillesztő tagba. 2. Kapcsolja be a fülke elszívó ventilátorát. 3. Kapcsolja be a folyósító levegőt és hagyja, hogy a por elfolyósodjon az badagoló garatban. 4. Kapcsolja be a szivattyú vezérlőjének áramkapcsolóját. 5. Kapcsolja be a pisztoly vezérlőjének áramkapcsolóját. 6. Töltse meg a szórópisztolyt porral, majd keudje el a termelést. A szórópisztoly megtöltése porral A termelés elkezdése előtt meg kell töltenie a poradagoló csővezetéket és pisztolyt porral. Irányítsa a szórópisztolyt a fülkébe és húzza meg az indítókart. Amikor a por szóródni kezd a pisztolyból, engedje el az indítókart, majd kezdje el a termelést. A mintavezérlő indítókarjának használata Nyomja meg a porvezérlés indítókarját, ha a Low módbeállításairaakarjamódosítaniaporáramló mennyiségét és a mintázó levegő mennyiségét. Nyomja meg újból a kapcsolót, mire visszatér a kezdő értékek beállítására. Öblítés / színváltás Kösse le a szívó csővezetéket a szivattyúillesztő tagról és irányítsa a csővezeték végét a fülkébe. Mutasson a szórópisztollyal a fülkébe. Az öblítő ciklus elindításához nyomja meg a zínváltó gombot. Az öblítő ciklus nefejeződé előtti leállításához nyomja meg a Nordson gombot. VIGYÁZAT: Ha Önnek két pisztolyos rendszere van és az öblítést Dual (duál) módra állította be, az öblítés elindítása előtt gondoskodjon róla, hogy mindkét szórópisztoly a fülke belseje felé legyen irányítva. Karbantartási időkapcsolók A karbantartási időkapcsolókkal kapcsolatos információt lásd a Karbantartási beállítások című részben. Ha E19-es vagy E20-as hibakód és riasztási ikon jelenik meg a kijelzőn, végezze el a kívánt karbantartást, majd állítsa vissza az időkapcsolót.

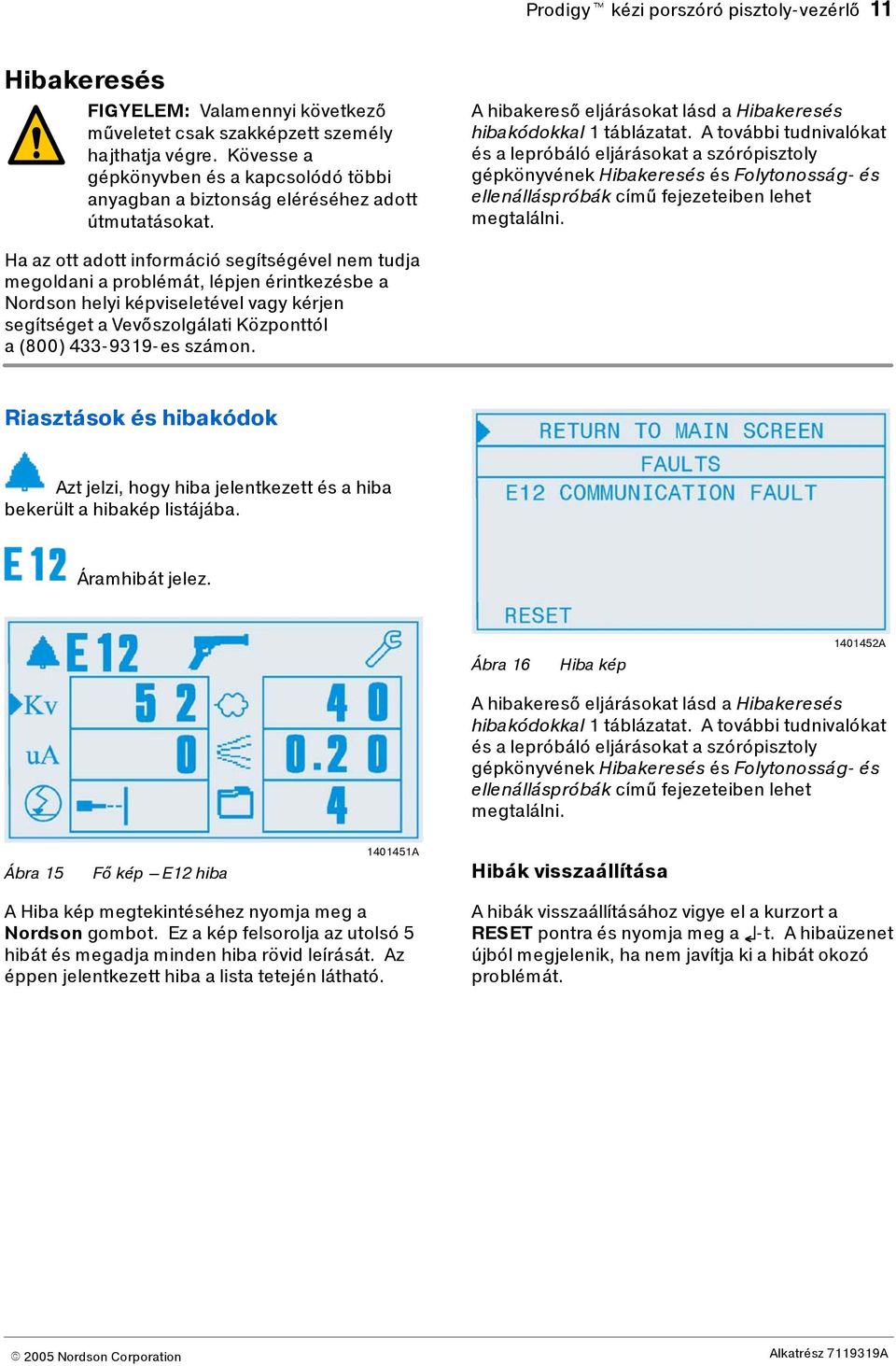

15 Prodigyt kézi porszóró pisztoly-vezérlő 11 Hibakeresés FIGYELEM: Valamennyi következő műveletetcsakszakképzettszemély hajthatja végre. Kövesse a gépkönyvben és a kapcsolódó többi anyagban a biztonság eléréséhez adott útmutatásokat. A hibakereső eljárásokatlásdahibakeresés hibakódokkal 1 táblázatat. A további tudnivalókat és a lepróbáló eljárásokat a szórópisztoly gépkönyvének Hibakeresés és Folytonosság- és ellenálláspróbák című fejezeteiben lehet megtalálni. Ha az ott adott információ segítségével nem tudja megoldani a problémát, lépjen érintkezésbe a Nordson helyi képviseletével vagy kérjen segítséget a Vevőszolgálati Központtól a (800) es számon. Riasztások és hibakódok Azt jelzi, hogy hiba jelentkezett és a hiba bekerült a hibakép listájába. Áramhibát jelez. Ábra 16 Hiba kép A A hibakereső eljárásokatlásdahibakeresés hibakódokkal 1 táblázatat. A további tudnivalókat és a lepróbáló eljárásokat a szórópisztoly gépkönyvének Hibakeresés és Folytonosság- és ellenálláspróbák című fejezeteiben lehet megtalálni. Ábra 15 Fő kép E12 hiba A Hibák visszaállítása A Hiba kép megtekintéséhez nyomja meg a Nordson gombot. Ezaképfelsoroljaazutolsó5 hibát és megadja minden hiba rövid leírását. Az éppen jelentkezett hiba a lista tetején látható. A hibák visszaállításához vigye el a kurzort a REET pontraés nyomjamega -t. A hibaüzenet újból megjelenik, ha nem javítja ki a hibát okozó problémát.

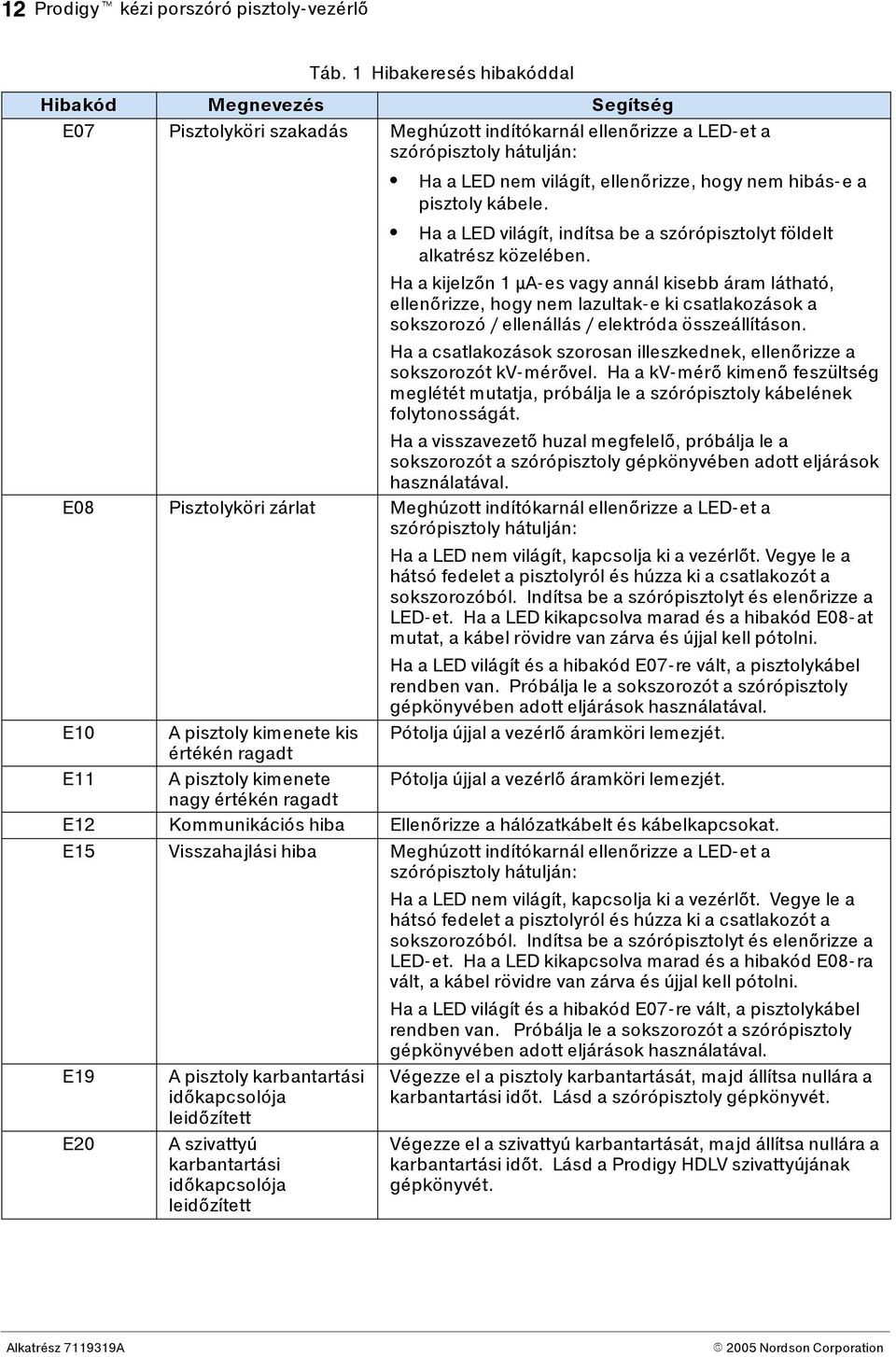

16 12 Prodigyt kézi porszóró pisztoly-vezérlő Táb. 1 Hibakeresés hibakóddal Hibakód Megnevezés egítség E07 Pisztolyköri szakadás Meghúzott indítókarnál ellenőrizze a LED-et a szórópisztoly hátulján: HaaLEDnemvilágít,ellenőrizze, hogy nem hibás-e a pisztoly kábele. HaaLEDvilágít,indítsabeaszórópisztolyt földelt alkatrész közelében. Haakijelzőn 1μA-es vagy annál kisebb áram látható, ellenőrizze, hogy nem lazultak-e ki csatlakozások a sokszorozó / ellenállás / elektróda összeállításon. Haacsatlakozásokszorosan illeszkednek, ellenőrizze a sokszorozót kv-mérővel. HaakV-mérő kimenő feszültség meglétét mutatja, próbálja le a szórópisztoly kábelének folytonosságát. Ha a visszavezető huzal megfelelő,próbáljalea sokszorozót a szórópisztoly gépkönyvében adott eljárások használatával. E08 Pisztolyköri zárlat Meghúzott indítókarnál ellenőrizze a LED-et a szórópisztoly hátulján: HaaLEDnemvilágít,kapcsoljakiavezérlőt.Vegyelea hátsó fedelet a pisztolyról és húzza ki a csatlakozót a sokszorozóból. Indítsabe aszórópisztolytés elenőrizze a LED-et. Ha a LED kikapcsolva marad és a hibakód E08-at mutat, a kábel rövidre van zárva és újjal kell pótolni. HaaLEDvilágítésahibakódE07-revált,apisztolykábel rendben van. Próbálja le a sokszorozót a szórópisztoly gépkönyvében adott eljárások használatával. E10 A pisztoly kimenete kis Pótolja újjal a vezérlő áramköri lemezjét. értékén ragadt E11 A pisztoly kimenete Pótolja újjal a vezérlő áramköri lemezjét. nagy értékén ragadt E12 Kommunikációs hiba Ellenőrizze a hálózatkábelt és kábelkapcsokat. E15 Visszahajlási hiba Meghúzott indítókarnál ellenőrizze a LED-et a szórópisztoly hátulján: HaaLEDnemvilágít,kapcsoljakiavezérlőt. Vegyelea hátsó fedelet a pisztolyról és húzza ki a csatlakozót a sokszorozóból. Indítsabe aszórópisztolytés elenőrizze a LED-et. Ha a LED kikapcsolva marad és a hibakód E08-ra vált, a kábel rövidre van zárva és újjal kell pótolni. HaaLEDvilágítésahibakódE07-revált,apisztolykábel rendben van. Próbálja le a sokszorozót a szórópisztoly gépkönyvében adott eljárások használatával. E19 E20 A pisztoly karbantartási időkapcsolója leidőzített A szivattyú karbantartási időkapcsolója leidőzített Végezze el a pisztoly karbantartását, majd állítsa nullára a karbantartási időt. Lásd aszórópisztolygépkönyvét. Végezze el a szivattyú karbantartását, majd állítsa nullára a karbantartási időt. Lásd a Prodigy HDLV szivattyújának gépkönyvét.

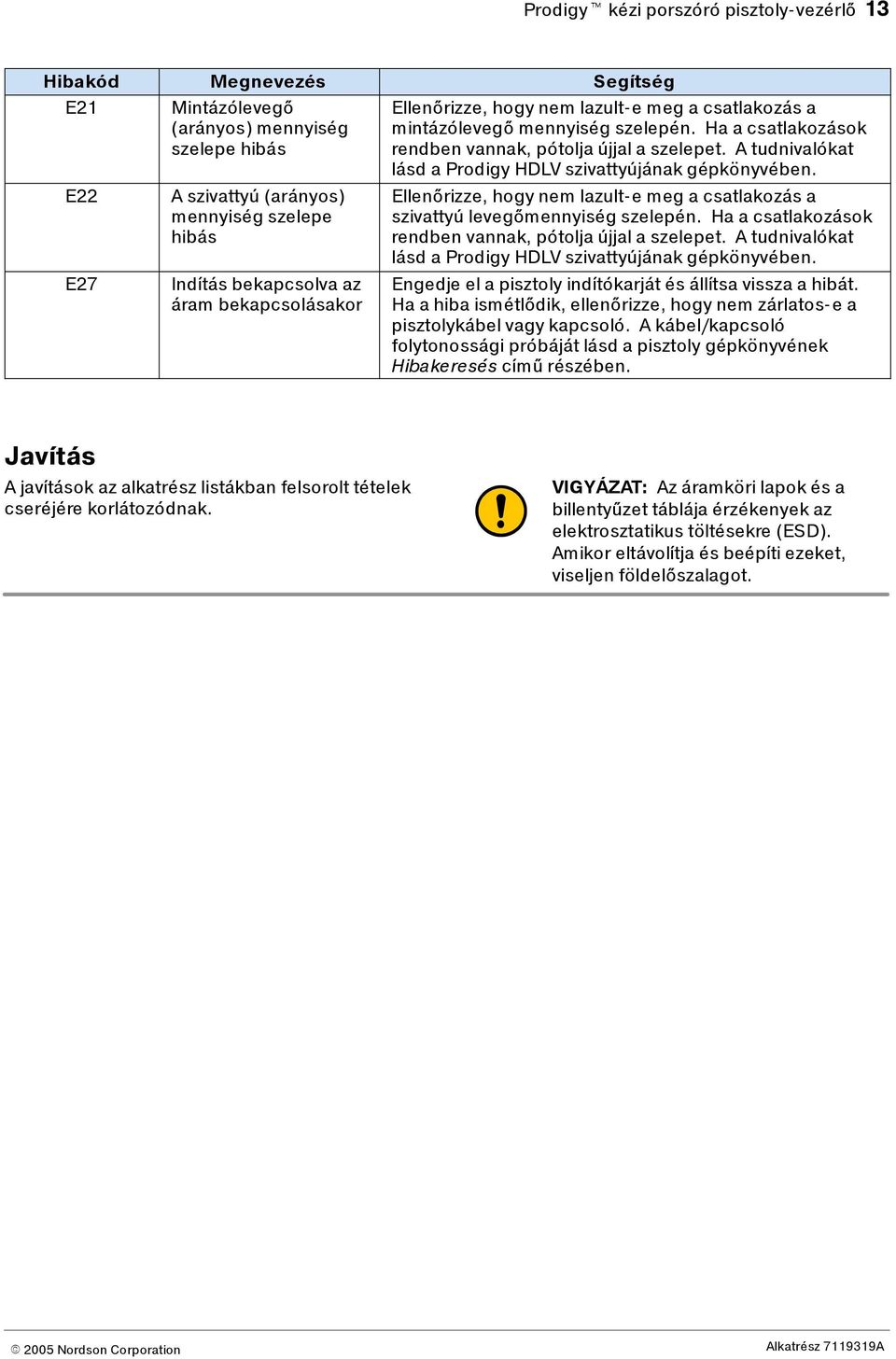

17 Prodigyt kézi porszóró pisztoly-vezérlő 13 Hibakód E21 E22 E27 Megnevezés Mintázólevegő (arányos) mennyiség szelepe hibás A szivattyú (arányos) mennyiség szelepe hibás Indítás bekapcsolva az áram bekapcsolásakor egítség Ellenőrizze, hogy nem lazult-e meg a csatlakozás a mintázólevegő mennyiség szelepén. Ha a csatlakozások rendben vannak, pótolja újjal a szelepet. A tudnivalókat lásd a Prodigy HDLV szivattyújának gépkönyvében. Ellenőrizze, hogy nem lazult-e meg a csatlakozás a szivattyú levegőmennyiségszelepén. Haacsatlakozások rendben vannak, pótolja újjal a szelepet. A tudnivalókat lásd a Prodigy HDLV szivattyújának gépkönyvében. Engedje el a pisztoly indítókarját és állítsa vissza a hibát. Haahibaismétlődik, ellenőrizze, hogy nem zárlatos-e a pisztolykábel vagy kapcsoló. A kábel/kapcsoló folytonossági próbáját lásd a pisztoly gépkönyvének Hibakeresés című részében. Javítás A javítások az alkatrész listákban felsorolt tételek cseréjére korlátozódnak. VIGYÁZAT: Az áramköri lapok és a billentyűzet táblája érzékenyek az elektrosztatikus töltésekre (ED). Amikor eltávolítja és beépíti ezeket, viseljen földelőszalagot.

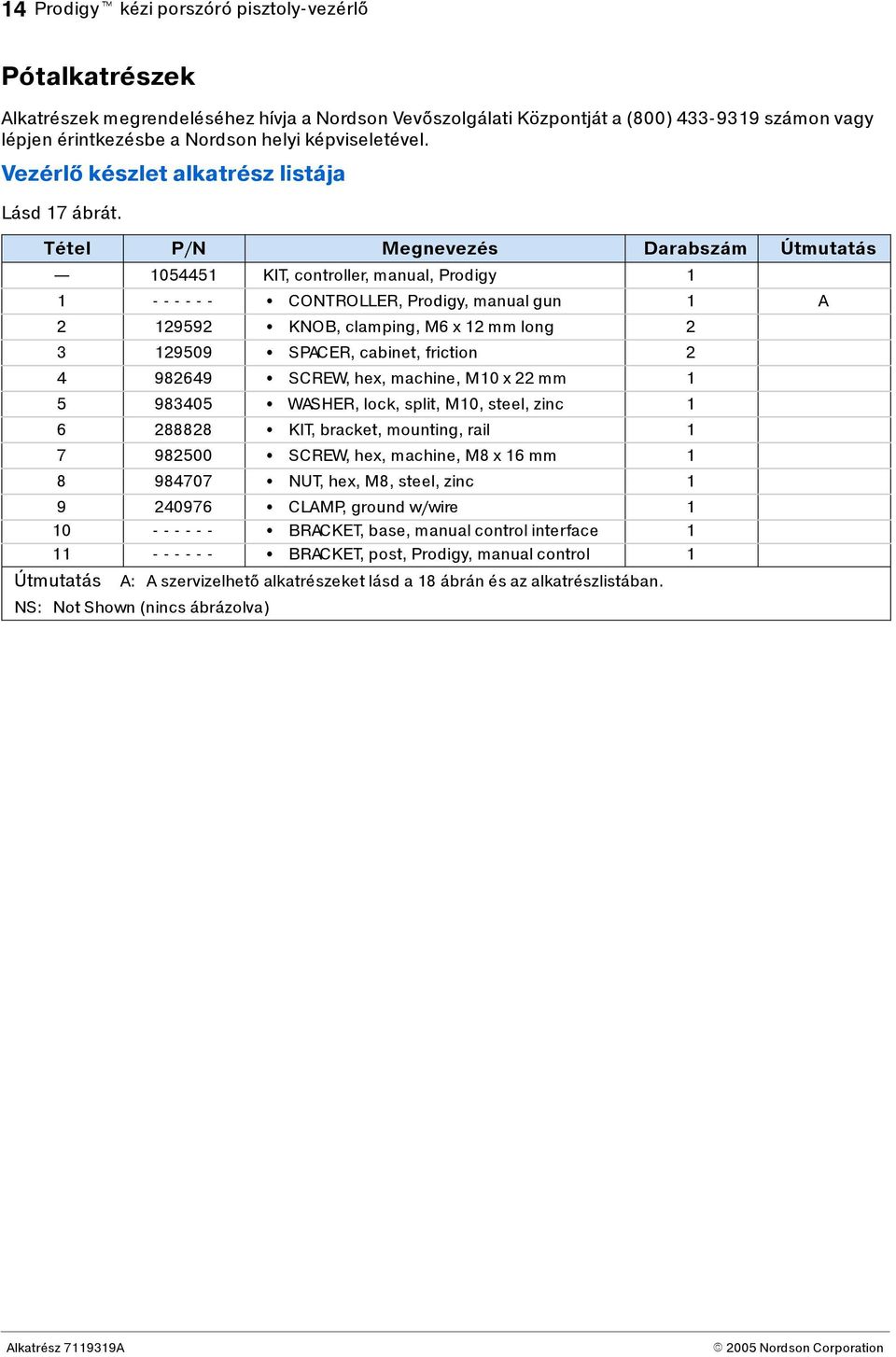

18 14 Prodigyt kézi porszóró pisztoly-vezérlő Pótalkatrészek Alkatrészek megrendeléséhez hívja a Nordson Vevőszolgálati Központját a (800) számon vagy lépjen érintkezésbe a Nordson helyi képviseletével. Vezérlő készlet alkatrész listája Lásd 17 ábrát. Tétel P/N Megnevezés Darabszám Útmutatás KIT, controller, manual, Prodigy CONTROLLER, Prodigy, manual gun 1 A KNOB, clamping, M6 x 12 mm long PACER, cabinet, friction CREW, hex, machine, M10 x 22 mm WAHER, lock, split, M10, steel, zinc KIT, bracket, mounting, rail CREW, hex, machine, M8 x 16 mm NUT, hex, M8, steel, zinc CLAMP, ground w/wire BRACKET, base, manual control interface BRACKET, post, Prodigy, manual control 1 Útmutatás A: Aszervizelhető alkatrészeket lásd a 18 ábrán és az alkatrészlistában. N: Not hown (nincs ábrázolva)

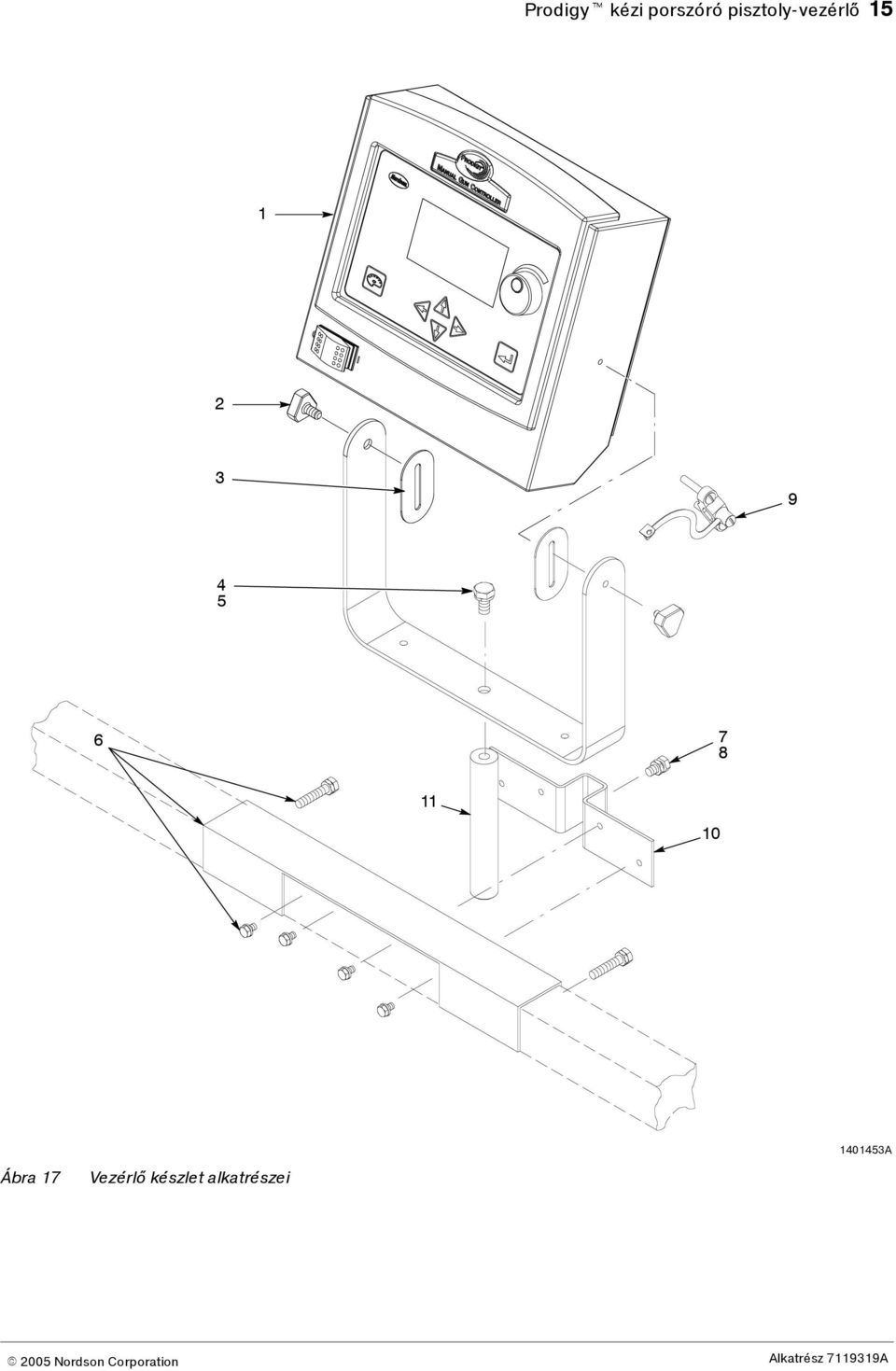

19 Prodigyt kézi porszóró pisztoly-vezérlő A Ábra 17 Vezérlő készlet alkatrészei

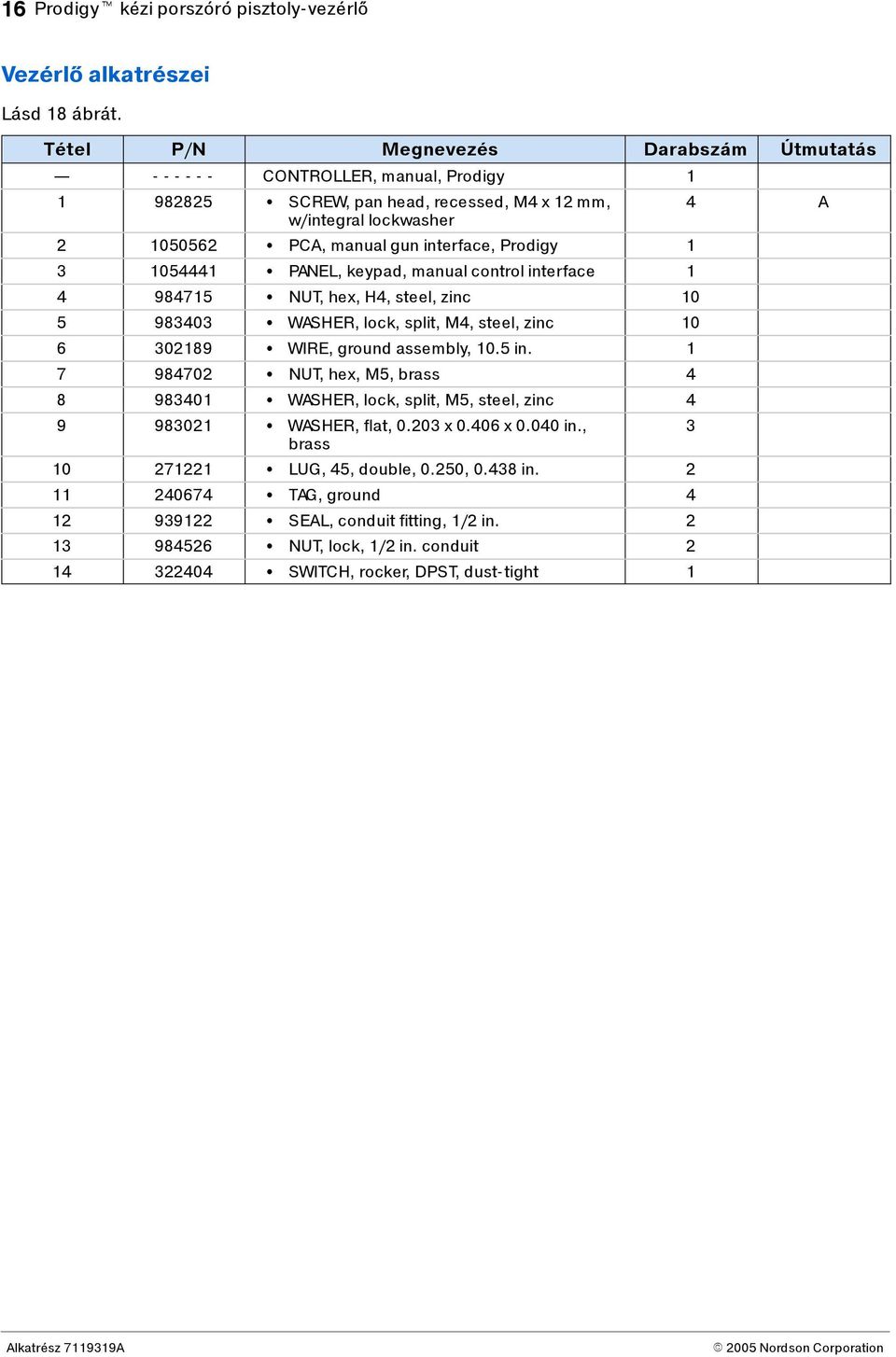

20 16 Prodigyt kézi porszóró pisztoly-vezérlő Vezérlő alkatrészei Lásd 18 ábrát. Tétel P/N Megnevezés Darabszám Útmutatás CONTROLLER, manual, Prodigy CREW, pan head, recessed, M4 x 12 mm, 4 A w/integral lockwasher PCA, manual gun interface, Prodigy PANEL, keypad, manual control interface NUT, hex, H4, steel, zinc WAHER, lock, split, M4, steel, zinc WIRE, ground assembly, 10.5 in NUT, hex, M5, brass WAHER, lock, split, M5, steel, zinc WAHER, flat, x x in., 3 brass LUG, 45, double, 0.250, in TAG, ground EAL, conduit fitting, 1/2 in NUT, lock, 1/2 in. conduit WITCH, rocker, DPT, dust-tight 1

21 Prodigyt kézi porszóró pisztoly-vezérlő Csatlakozóaljzat Anya és tömítés Tápkapcsoló Külső Föld Belső Föld A Ábra 18 Vezérlő alkatrészei

22 18 Prodigyt kézi porszóró pisztoly-vezérlő Műszaki adatok úly:4,05kg(9,0lbs) Elektromos Bemenet: 24 V= ± 10 %, maximum 20 VA Kimenet: 6-21 V= Zárlati áram: 30 ma Maximális kimenő áram: 600 ma Környezet Vezérlő ház: IP 54 (porálló) Max. környezeti hőmérséklet: 40 _C (104 _F) II-es osztály, 2-es fokozat, Fés Gcsoport
