2 EGY ÖSSZEKAPCSOLT VILÁG A termékek minden egyes nappal egyre bonyolultabbá válnak, és a valaha csupán sci-fikből ismert funkciók manapság már mindenütt megtalálhatók az autóktól egészen a kávéfőzőkig. Az intelligens termékek számtalan eltérő rendszer nászából jönnek létre, amely különféle tervezési és gyártási kihívásokhoz vezet. Rengeteg SOLIDWORKS ügyfél keres ezen kihívások áthidalására alkalmas megoldásokat, hogy eleget tehessen a napjaink fogyasztói és az élvonalbeli vállalatok által támasztott elvárásoknak. GÉPÉSZETI TERVEZÉS ELEKTROMOS TERVEZÉS ELEKTRONIKAI TERVEZÉS CSATLAKOZTATOTT TERVEZÉS TERVEZÉS EGY EGYSÉGES ÖKOSZISZTÉMÁBAN Ezen kihívások egyikét a folyamatban részt vevő szakterületek száma jelenti. A gépészeti-, elektromos-, elektronikus- és hálózati tervezés kezelése leggyakrabban külön-külön történik, ez az elkülönítésen alapuló megközelítés pedig már a kezdetektől fogva akadályokat gördíthet a tervezési és fejlesztési folyamatok útjába. A folyamatok egyszerűbbé és korszerűbbé tételét szem előtt tartó SOLIDWORKS olyan szoftvermegoldásokat kínál, amelyek biztosítják a folyamatok magasabb szintű összekapcsolását és egyértelműségét. A csapatok közötti ötletés adatmegosztás még sosem volt ilyen gyors és egyszerű. AZ INTEGRÁLT FEJLESZTÉS VERSENYELŐNYT JELENT Az integrált tervezési eszközök csatlakoztatott termékek és rendszerek fejlesztése során történő alkalmazásával számos előnyre tehet szert. Az integrált megközelítésben rejlő lehetőségek kiaknázásával a felhasználók lerövidíthetik a tervezési ciklusokat, javíthatnak a minőségen, illetve gördülékenyebbé tehetik a gyártási és összeszerelési folyamatokat, mindezt egy több szakterületet igénylő, együttműködésen alapuló megközelítés alkalmazásával. Az elektromos tervezés, az elektromos kapcsolási rajzok és vezetékek, a mozgásvezérlő rendszerek, illetve a mechanikus burkolatok és az összetevők tervezésének integrált módon történő véghez vitele új gondolkodásmódok megjelenését teszi lehetővé, emellett ösztönzi az innovációt is. REPREZENTATÍV MEGOLDÁS A CSATLAKOZTATOTT ESZKÖZÖKHÖZ INTELLIGENS VÁROS GYÁR AUTOMATIZÁLÁS FOGYASZTÁSI CIKKEK Integrált infrastruktúra (BIM) Mechatronika/plasztronika Otthoni automatizálás Villamoshálózat-technológiák Ipari IoT (IIoT) Szórakoztató elektronika Önműködő járművek Az Ipar Reneszánsza Csatlakoztatott járművek Intelligens gazdálkodás A mindennapi tárgyak csatlakoztatása A jövő gyára Additív gyártási eljárások (új generációs)

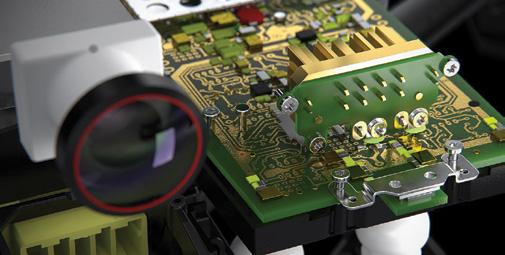

3 SOLIDWORKS ECAD MEGOLDÁSOK A SOLIDWORKS ECAD megoldások segítségével jelentős mértékben fokozhatja a munkafolyamatok hatékonyságát, és maximalizálhatja az eredményeket bármely alkalmazási terület esetén. Az elektromechanikai tervezési eszközök gyorsabb tervezést, hatékonyabb információ- és adatmegosztást, illetve nagyobb pontosságot biztosítanak az intelligens eszközök és egyéb, beágyazott elektronikát igénylő termékek fejlesztése során. SOLIDWORKS PCB Az intelligens tervezés és mérnöki tervezés középpontjában a nyomtatott áramkörök (NYÁK-ok) állnak, a pontosság és a minőség tehát kulcsfontosságú tényező a tervezésük és legyártásuk során. Az Altium által kifejlesztett SOLIDWORKS PCB egy elektromechanikai megoldás, amely a SOLIDWORKS 3D sza kértelmét az Altium Designer szoftver tudományos hatékonyságával és intuitív munkafolyamatával ötvözi. A végeredmény egy integrált, együttműködésre és innovációra alkalmas fejlesztési környezet. A SOLIDWORKS PCB lehetővé teszi a felhasználók számára elektronikus és gépészeti terveik problémamentes és intelligens szinkronizálását, ezáltal konzisztens és egységes terveket biztosít, továbbá elősegíti a módosítások gyors és egyszerű kivitelezését is. A rendszer már bizonyított elektronikus tervezési technológiája és korszerű kapcsolásirajz-szerkesztője hatékonyabb együtt működést tesz lehetővé, míg a natív integráció egyszerűbb migrációt, alacsonyabb költségeket, kevesebb gyártási késedelmet és gyorsabb piacra kerülést garantál. REPREZENTATÍV ELEKTRONIKAI MEGOLDÁSOK (INTELLIGENS TERMÉKEK) Gyár automatizálás Csatlakoztatott eszközök Játékok Fogyasztási cikkek Ipari berendezések Robotika Orvostechnikai eszközök Autóipar Elektromos járművek Repüléstechnika és védelmi ipar Haszongépjármű Repülőgépek belső berendezése Készülékek Teherautók és buszok Vonatok Nehézgépek Űrjárművek Fegyverrendszerek

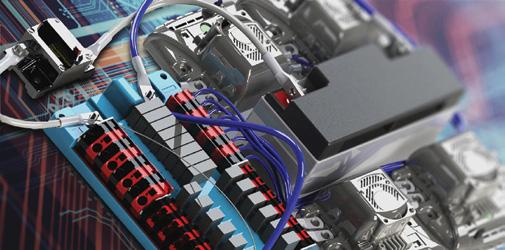

4 A SOLIDWORKS és SOLIDWORKS PCB szoftverek segítségével sikerült egy, az összetevők egyenetlensége miatt rendkívül pontatlan és konvertálásonként/importálásonként 15 percet igénylő áramkör-populációs folyamatot egy 100%-ban pontos, összesen 3-5 perces folyamatra szűkíteni Nate Calvin, az AeroLED vezérigazgatója INTEGRÁLT ECAD-MCAD KONVERTÁLÓ CircuitWorks A gépészmérnökök (MCAD) és villamosmérnökök (ECAD) szoros együttműködésének biztosítása rendkívül fontos a bonyolult tervek létrehozása során, ezáltal ugyanis felgyorsíthatjuk a termékfejlesztési folyamatot, illetve spórolhatunk az időn és a fejlesztési költségeken. A CircuitWorks az elektronikus CAD/ECAD tervek hatékony konvertáló programja, amelynek használatával a mérnökök a SOLIDWORKS 3D tervezőszoftver segítségével hozhatják létre a nyomtatott áramkörök pontos háromdimenziós modelljeit. A SOLIDWORKS Electrical 3D technológiák tagjaként a CircuitWorks lehetővé teszi az elektromos tervezési adatok megosztását, összehasonlítását, frissítését és nyomon követését, így gyorsabban megoldhatja az elektromechanikai integrációval kapcsolatos problémákat. Elektromos CAD és gépészeti cad adatcseréje A CAD adatokkal való munka során történő hatékony együttműködés azon kihívások egyike, amelyekkel a gépészmérnökök és villamosmérnökök a leggyakrabban szembesülnek. A szórakoztató elektronikai termékek, például egy laptop fejlesztése során, amelynél a méret és súly csökkentésén túl az esztétika megőrzése is rendkívül fontos, a nyomtatott áramkört tervező, illetve az egyes összetevőket (például ventilátorokat és tápegységeket) kiválasztó villamosmérnöknek egyértelműen kell közölnie az ECAD adatokat a gépészmérnökkel. A gépészmérnöknek pedig szintén egyértelműen kell közölnie a NYÁK terveit befolyásoló mechanikai jellegű tervezési módosításokat. A CircuitWorks hatékonyan segíti elő a kétirányú adatcserét. Segítségével a csapatok együttműködhetnek az ECAD-MCAD integrálás során fellépő problémák megoldásában, a gyorsabb haladásnak köszönhetően pedig innovatív, jobb minőségű termékeket hozhatnak létre. SOLIDWORKS FLOW SIMULATION ÉS ELEKTRONIKUS HŰTŐMODUL Az elektromechanikai folyamatok során nem kevésbé fontos szempont a késztermék teljesítményének maximalizálása sem. A felhasználók ezt a SOLIDWORKS Flow Simulation, illetve a hozzá tartozó intelligens modellek segítségével érhetik el, amelyek lehetővé teszik a nyomtatott áramkörök és egyéb elektronikai eszközök hőtani elemzésének elvégzését. A kapott eredmények használatával biztosíthatja az egyes összetevők optimális teljesítményét. Ehhez hasonlóan az elektronikus hűtőmodul is saját intelligens modellek készletével rendelkezik, amelyek az elektronikus hűtési alkalmazások széles skálájának gyors és pontos beépítését teszi lehetővé.

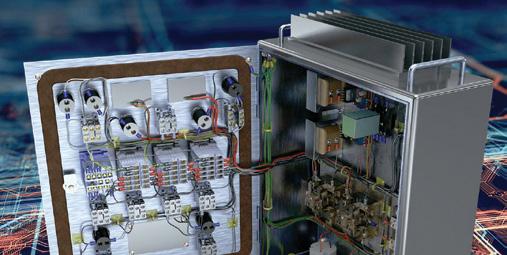

5 A SOLIDWORKS Electrical rendszernek köszönhetően még pontosabbak és hatékonyabbak lettünk a fejlesztés minden területén a tervezéstől a közös munkán át a gyártásig. Ryan Helminen, projektmérnök, GLSV, Inc. SOLIDWORKS ELECTRICAL A SOLIDWORKS Electrical 3D és SOLIDWORKS Electrical Schematics szoftver segítségével a felhasználók a SOLIDWORKS tervezési ökoszisztémán belül hozhatják létre kapcsolásirajz-alapú elektromechanikus terveiket. A SOLIDWORKS PCB szoftverrel kombinálva a felhasználók egy teljes mértékben integrált mechatronikai tervezési eszköztárral dolgozhatnak. SOLIDWORKS Electrical PDM Connector A terméktervezési adatok karbantartása rendkívül fontos a terv integritásának megőrzése szempontjából, emellett fontos szerepet játszik az elektronikus és mechatronikus terveket illető tervezésiadat-kezelés változatlanul magas szintjének biztosításában, amelyet a SOLIDWORKS felhasználók elvárnak. A SOLIDWORKS szoftverrel azonos funkciókkal rendelkező SOLIDWORKS Electrical Professional termékek képesek szorosan integrálódni a SOLIDWORKS PDM Professional szoftverbe, mindezt egy kifejezetten az elektromosság területén tevékenykedő felhasználók számára kialakított, stresszmentes felülettel. SOLIDWORKS Electrical Schematic Professional A berendezésekhez és egyéb termékekhez készülő, beágyazott elektromos rendszerek gyors fejlesztésének eléréséhez a felhasználóknak hatékony, egyszerűen használható, illetve több felhasználó együttműködését lehetővé tévő kapcsolásirajz-tervező eszközökre van szükségük. Az egyszerűen használható funkciókkal rendelkező SOLIDWORKS Electrical lehetővé teszi akár a legbonyolultabb tervezési feladatok korszerűsítését és leegyszerűsítését is, a programozható logikai vezérlőtől (PLC) és a 3D sorkapocs-tervezéstől az érintkezők közötti kereszthivatkozások kialakításán át, egészen az automatizált jelentéstételig és a kapcsolási rajzok létrehozásáig mindezt egyetlen, együttműködésen alapuló projektkezelési környezetben. SOLIDWORKS Electrical Schematic Standard Hatékony, stresszmentes, könnyen használható, egy felhasználóra tervezett kapcsolásirajz-tervező eszköz, amely elősegíti a különböző berendezésekhez szánt beágyazott elektromos rendszerek és más termékek gyors fejlesztését. A beépített és az interneten elérhető szimbólumtárak, illetve a gyártói alkatrész-adatbázisok általánosan alkalmazható, újrafelhasználható megoldásokat nyújtanak. A SOLIDWORKS automatikus tervező és felügyeleti eszközök segítségével számos nehézkes tervezési feladatot korszerűsíthet és egyszerűsíthet le, a sorkapocs-tervezéstől az érintkezők közötti kereszthivatkozások kialakításáig. SOLIDWORKS Electrical 3D Lehetővé teszi a kapcsolásirajz-tervek adatai, illetve a gépek vagy más termékek SOLIDWORKS 3D modelljéhez tartozó adatok integrációját valós időben, kétirányú frissítéssel. A SOLIDWORKS Electrical 3D segítségével elhelyezheti az elektromos komponenseket a terméken, a SOLIDWORKS vezetékútvonal-tervezési megoldásaival pedig közvetlenül a 3D modellen tervezhető meg az elektromos terven szereplő különböző elemek csatlakoztatásának módja. Megkönnyíti az elektromos rendszerek csatlakozási pontjai és útvonala optimális hosszának meghatározását, mindezt az elektromos és a gépészeti tervek és tételjegyzékek (BOM) folyamatos kétirányú frissítése mellett. REPREZENTATÍV ELEKTROMOS MEGOLDÁSOK Gyár automatizálás Ipari berendezések Robotika Orvostechnikai eszközök Autóipar Elektromos szekrények Elektromos kábelezés Elektromos járművek Repüléstechnika és védelmi ipar Kapcsolóberendezés Haszongépjármű Repülőgépek belső berendezése Készülékek Teherautók és buszok Vonatok Nehézgépek Űrjárművek Fegyverrendszerek A SOLIDWORKS szoftverek tervezésre, szimulációra, műszaki dokumentációkészítésre és adatkezelésre kiterjedő teljes kínálatáról a internetes oldalon tájékozódhat.

6 ÖSSZEFOGLALÁS Lényegében a SOLIDWORKS mindössze egy okosabb megközelítést takar. Az elektromechanikai szakterületek egyetlen ökoszisztémában történő egyesítése által a SOLIDWORKS ECAD jelentős előnyt biztosít az intelligens termékek tervezése, kialakítása és telepítése terén. SOLIDWORKS IOT PARTNER MEGOLDÁSOK ELKÉPZELÉS Hardvertermékek tervezése Vizuális elképzelés IoT rendszerek modellezése Megvalósíthatósági vizsgálat Szimuláció és prototípus-készítés Multidiszciplináris együttműködés IoT projektkezelés A 3DEXPERIENCE platformunk 12-féle iparág igényeihez kifejlesztett, specializált alkalmazásokat tesz lehetővé, és az ipari megoldások gazdag választékát kínálja. A Dassault Systèmes, a 3DEXPERIENCE vállalata olyan virtuális környezetet bocsát a vállalatok és magánszemélyek rendelkezésére, amelyben fenntartható újításokra vonatkozó elképzeléseket lehet létrehozni. Világelső megoldásai gyökeresen átformálják a termékek tervezésének, gyártásának és támogatásának folyamatát. A Dassault Systèmes együttműködésen alapuló megoldásai elősegítik a társadalmi újításokat, kiterjesztve a virtuális világ valódi világ javítását szolgáló lehetőségeit. A csoport több mint különféle iparág különféle méretű ügyfele számára teremt értéket több mint 140 országban. További információ: TERVEZÉS ÉS KIVITELEZÉS Gépészeti Elektromossági Szoftver Beágyazott szoftver Webalkalmazások Mobilalkalmazások KEZELÉS Eszközkezelés Analitika Adatautomatizálás Üzleti rendszerek integrációja Felhőalapú szolgáltatás Szállítás Üzlettámogatás Alkalmazások támogatása 2018 Dassault Systèmes. Minden jog fenntartva. A 3DEXPERIENCE, laz iránytű ikon, a 3DS logó, a CATIA, a SOLIDWORKS, az ENOVIA, a DELMIA, a SIMULIA, a GEOVIA, az EXALEAD, a 3D VIA, a 3DSWYM, a BIOVIA, a NETVIBES, az IFWE és a 3DEXCITE a Dassault Systèmes kereskedelmi védjegyei vagy bejegyzett védjegyei a franciaországi société européenne -ben (Versailles-i kereskedelmi regisztrációs szám: B ), vagy a Dassault Systèmes leányvállalatainak az Egyesült Államokban, illetve más országokban. Minden más védjegy a hozzá tartozó tulajdonos saját védjegye. A Dassault Systèmes vagy leányvállalatai védjegyeinek használata a tulajdonosok kifejezett írásos jóváhagyásához kötött. MKSWBROECADHU0618 Európa/Közel-Kelet/Afrika Dassault Systèmes 10, rue Marcel Dassault CS Vélizy-Villacoublay Cedex France Amerika Dassault Systèmes 175 Wyman Street Waltham, MA USA Dassault Systèmes CZ s.r.o info@solidworks.cz
