1 Atelier collection IT HU T Ö R Ö L K Ö Z Ő S Z Á R Í T Ó R A D I Á T O R K A T A L Ó G U S

2

3 Atelier collection A Fondital a világ egyik legnagyobb, ha nem a legnagyobb alumínium radiátor gyártója. A megalapításától eltelt több, mint 40 évben kimagasló minőségű termékeivel vált az épéletgépészet meghatározó szerepljévé. A Fondital új irányzata stílusos külsőt és széles választékot kínál mind méretben, mind színekben, mind megjelenésben a törülközőszárítő radiátorok piacán. Fondital Cool - kompromisszumok nélkül Az Fondital radiátorok az esztétikus megjelenés mellett az alumínium radiátorok kiemelkedő hőleadásával rendelkeznek, mindeközben 100%-ban újrahasznosíthatóak. Éljen a lehetőséggel, és tekintse meg innovatív termékeink széles választékát! 3

4 "A felfedezés lényege: látni azt, amit már mindenki látott, de olyat gondolni, amit senki más nem gondolt róla." SZENT-GYÖRGYI ALBERT

5 Cool 5

6 Cool Az Atelier collection megszületését a praktikusan használható, de ezzel együtt esztétikus megjelenésű radiátorok iránti egyre növekvő igény ihlette. A hosszú élettartam, amelyre a gyártó garanciát is vállal és környezetbarát, újrahasznosítható alapanyag pedig igazán különlegessé teszi a Fondital Cool radiátorokat. A kollekció ideális bármely fürdőszobához, hiszen minden radiátornak egyedi megjelenést adhatunk a 16-féle méret, 24-féle szín, 4 féle felületi megjelenés és a 2-féle bekötési lehetőség különböző kombinációival. Az Atelier collection radiátorok további innovatív és szabadalmaztatott megoldásokkal rendelkeznek, amelyek garanciát jelentenek a minőségre. Az Atelier collection elegáns, letisztult és innovatív % Made in Italy

7 7

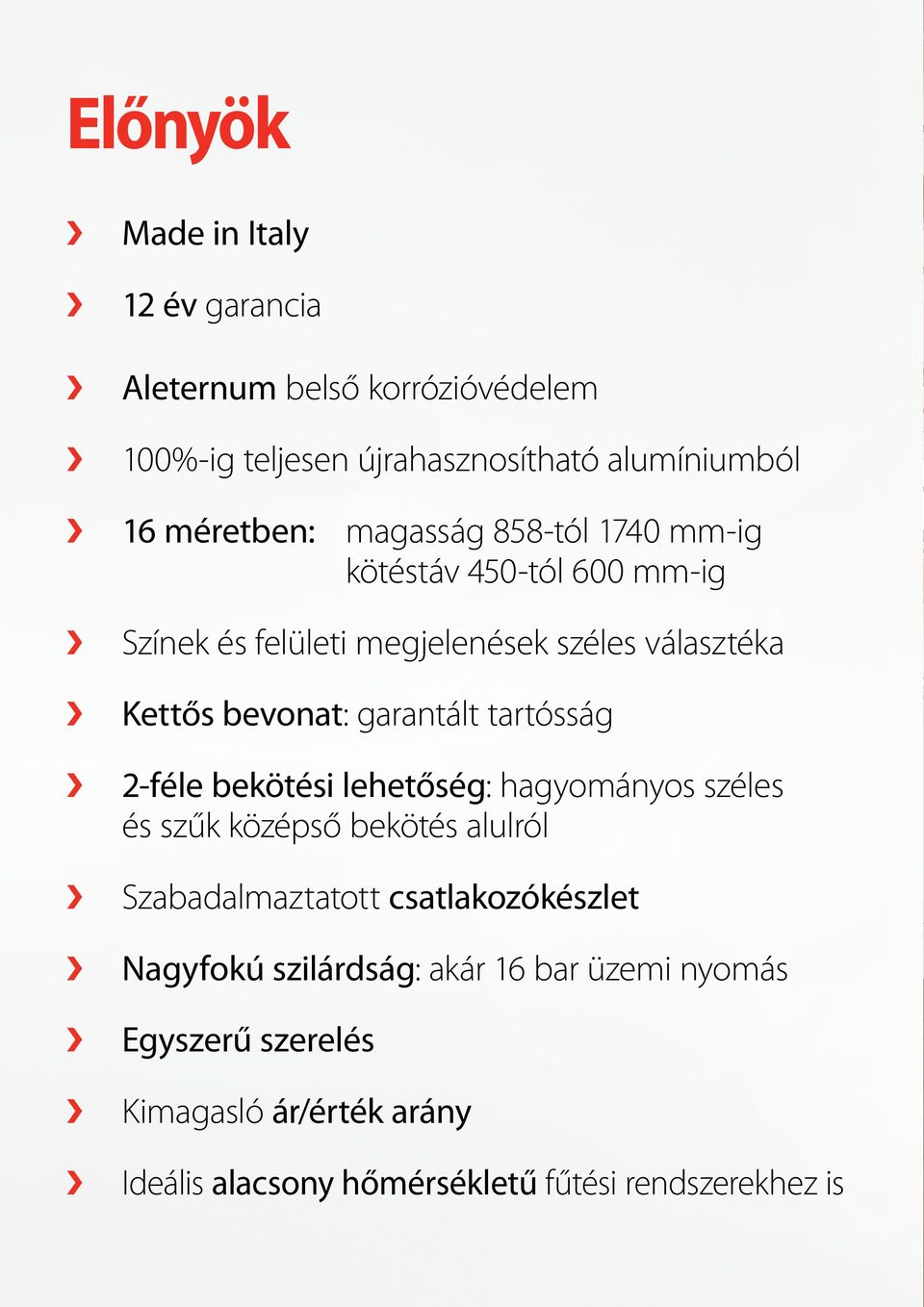

8 Előnyök Made in Italy 12 év garancia Aleternum belső korrózióvédelem 100%-ig teljesen újrahasznosítható alumíniumból 16 méretben: magasság 858-tól 1740 mm-ig kötéstáv 450-tól 600 mm-ig Színek és felületi megjelenések széles választéka Kettős bevonat: garantált tartósság 2-féle bekötési lehetőség: hagyományos széles és szűk középső bekötés alulról Szabadalmaztatott csatlakozókészlet Nagyfokú szilárdság: akár 16 bar üzemi nyomás Egyszerű szerelés Kimagasló ár/érték arány Ideális alacsony hőmérsékletű fűtési rendszerekhez is

9 9

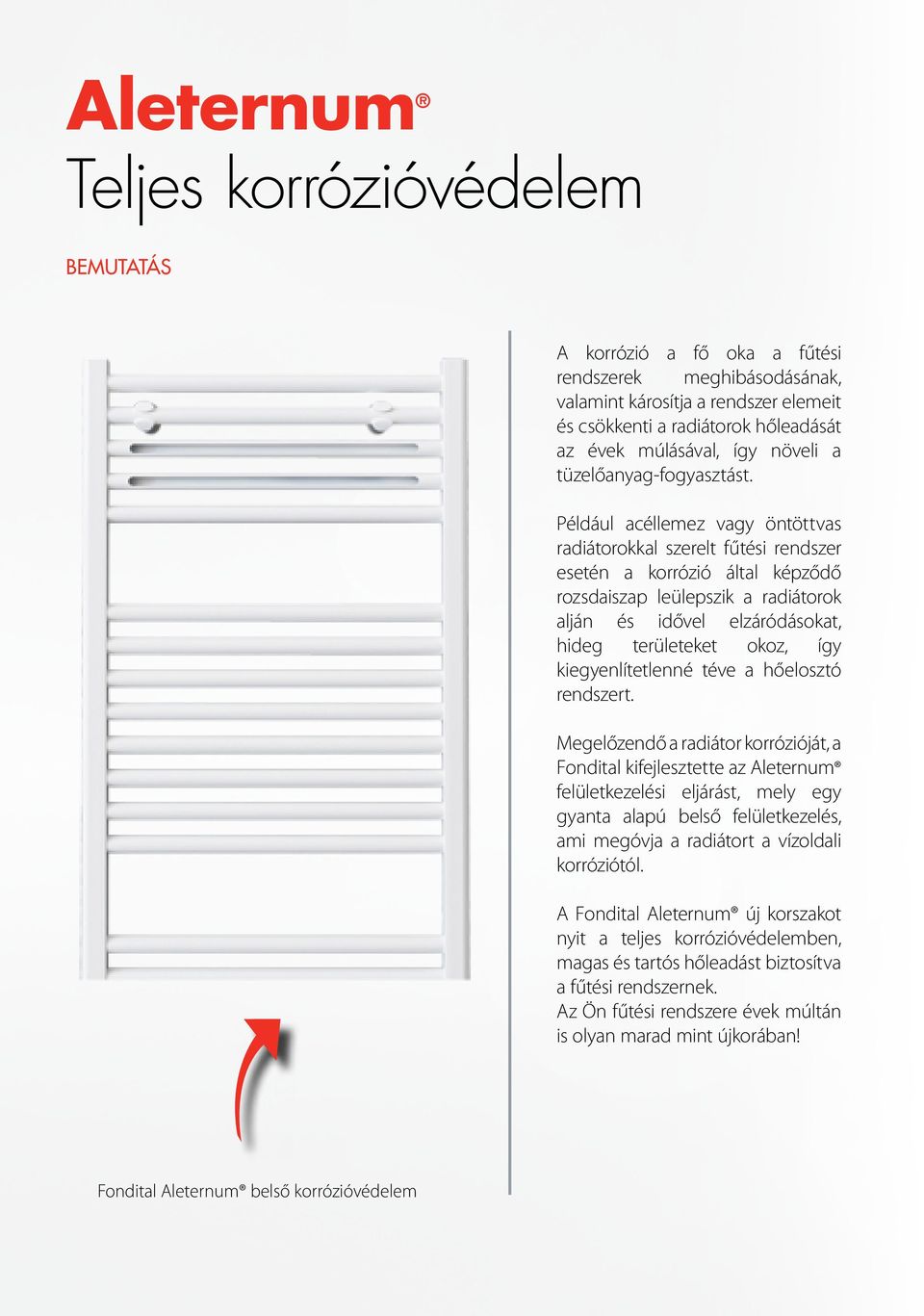

10 Aleternum Teljes korrózióvédelem BEMUTATÁS A korrózió a fő oka a fűtési rendszerek meghibásodásának, valamint károsítja a rendszer elemeit és csökkenti a radiátorok hőleadását az évek múlásával, így növeli a tüzelőanyag-fogyasztást. Például acéllemez vagy öntöttvas radiátorokkal szerelt fűtési rendszer esetén a korrózió által képződő rozsdaiszap leülepszik a radiátorok alján és idővel elzáródásokat, hideg területeket okoz, így kiegyenlítetlenné téve a hőelosztó rendszert. Megelőzendő a radiátor korrózióját, a Fondital kifejlesztette az Aleternum felületkezelési eljárást, mely egy gyanta alapú belső felületkezelés, ami megóvja a radiátort a vízoldali korróziótól. A Fondital Aleternum új korszakot nyit a teljes korrózióvédelemben, magas és tartós hőleadást biztosítva a fűtési rendszernek. Az Ön fűtési rendszere évek múltán is olyan marad mint újkorában! Fondital Aleternum belső korrózióvédelem

11 MI A KORRÓZIÓ? Kémiai reakció a fémek közt nedves környezetben, mely azok átalakulását és ezáltal tulajdonságainak megváltozását eredményezi, így idővel nem képes ellátni funkcióját a rendszerben. Fém + Víz + Oxidálószer = Korrózió A korróziónak számos fajtáját különböztetjük meg aszerint, hogy miként hatnak a fémekre: általános korrózió (vagy szokásos korrózió): ha a fém teljes felületén mértékben korrodálódik; egyenletes korrózió: ha a fém teljes felületén mértékben korrodálódik, valamint azonos mértékben minden ponton; helyi korrózió: a korrózió csak bizonyos területeken jelenik meg; számos alakzatban, mint gödrök, kráterek, üregek, lyukak, repedések; felülnézet Egyenletes korrózió általános károsodás Egyenletes korrózió egyenletes károsodás Gödrösödés Helyi korrózió Feszültségkorróziós repedések (SCC) Lyukkorrózió Kráteres korrózió Kavitációs korrózió Egyszerű repedések Elágazó repedések metszet Eróziós korrózió 11

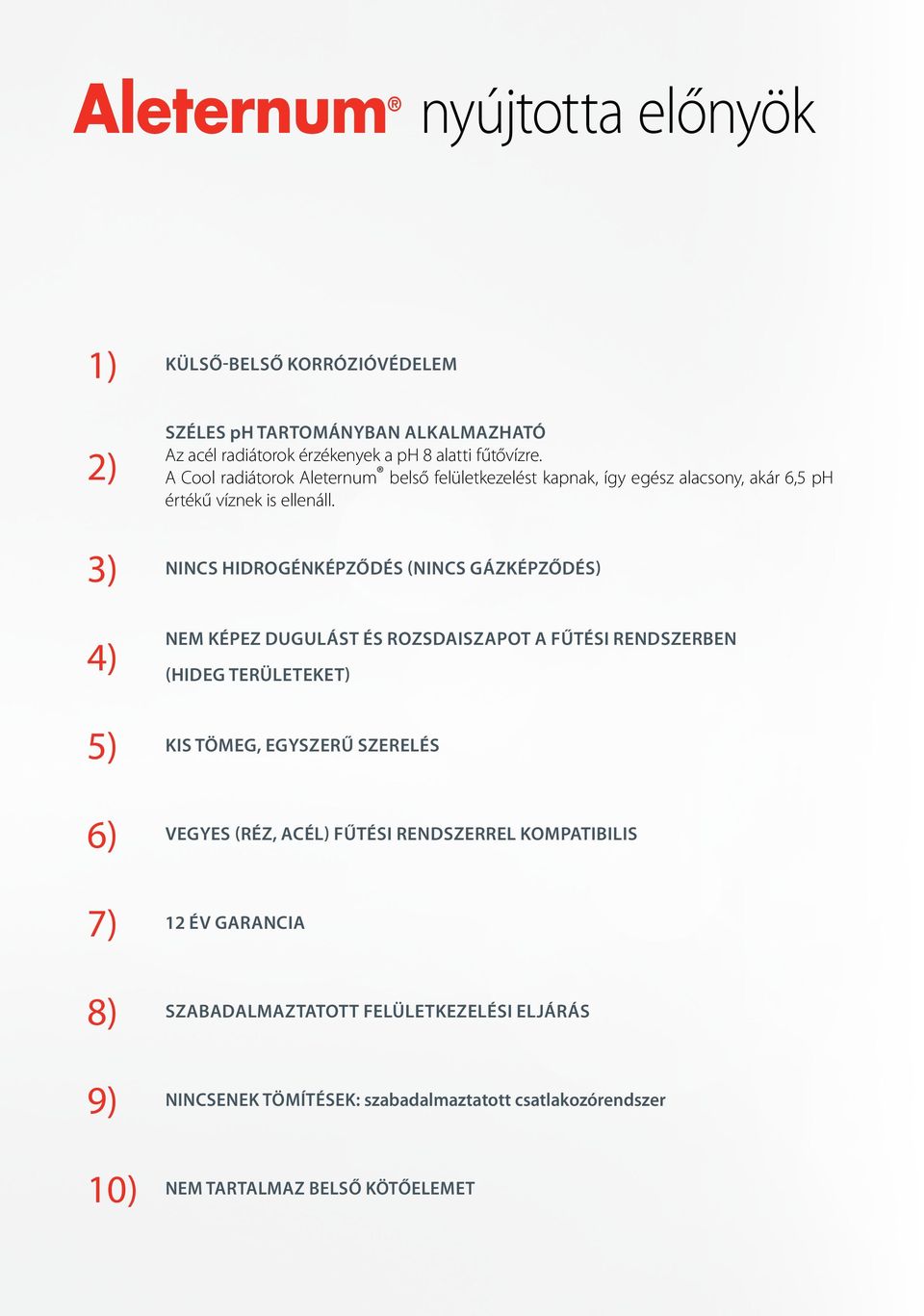

12 Aleternum nyújtotta előnyök 1) KÜLSŐ-BELSŐ KORRÓZIÓVÉDELEM 2) SZÉLES ph TARTOMÁNYBAN ALKALMAZHATÓ Az acél radiátorok érzékenyek a ph 8 alatti fűtővízre. A Cool radiátorok Aleternum belső felületkezelést kapnak, így egész alacsony, akár 6,5 ph értékű víznek is ellenáll. 3) NINCS HIDROGÉNKÉPZŐDÉS (NINCS GÁZKÉPZŐDÉS) 4) NEM KÉPEZ DUGULÁST ÉS ROZSDAISZAPOT A FŰTÉSI RENDSZERBEN (HIDEG TERÜLETEKET) 5) KIS TÖMEG, EGYSZERŰ SZERELÉS 6) VEGYES (RÉZ, ACÉL) FŰTÉSI RENDSZERREL KOMPATIBILIS 7) 12 ÉV GARANCIA 8) SZABADALMAZTATOTT FELÜLETKEZELÉSI ELJÁRÁS 9) NINCSENEK TÖMÍTÉSEK: szabadalmaztatott csatlakozórendszer 10) NEM TARTALMAZ BELSŐ KÖTŐELEMET

13 13

14 Különbségek alumínium és acél közt Fondital Alumínium Nincs külső korrózió KÜLSŐ Aleternum* belső korrórióvédelem, a csövek belül is tiszták maradnak BELSŐ Nem szennyezi a fűtővizet FŰTÉSI ALUMINIUM ANAPHORETIC COATING POWDER Kettős külső felületkezelés: Anaforézises coating (korrózióvédelem) + Porfestés (színezés) FELÜLETKEZELÉS Szabadalmaztatott csatlakozókészlet SZABADALMAZTATOTT Könnyű szállíthatóság és szerelés SZÁLLÍTANDÓ 12 év GARANCIA Kimagasló ár/érték arány ÁR

15 Acél (hagyományos szénacél) KORRÓZIÓVÉDELEM Előfordulhat külső korrózió KORRÓZIÓVÉDELEM Nincs, ezért rozsdaiszap keletkezhet, mely dugulást okozhat a csövekben RENDSZER Az acél korróziója lerakódásokat és rozsdaiszapot képez, mely ráéghet a fűtőkészülék hőcserélőjére ACÉL TÍPUSA Csak porfestés (színezés)* LEVEGŐ CSATLAKOZÓK?? PORFESTÉS TÖMEG Nehéz IDŐTARTAM 2-5 év* ÉRTÉK Alacsonyabb ár/érték arány *esetenként ettől eltérő lehet

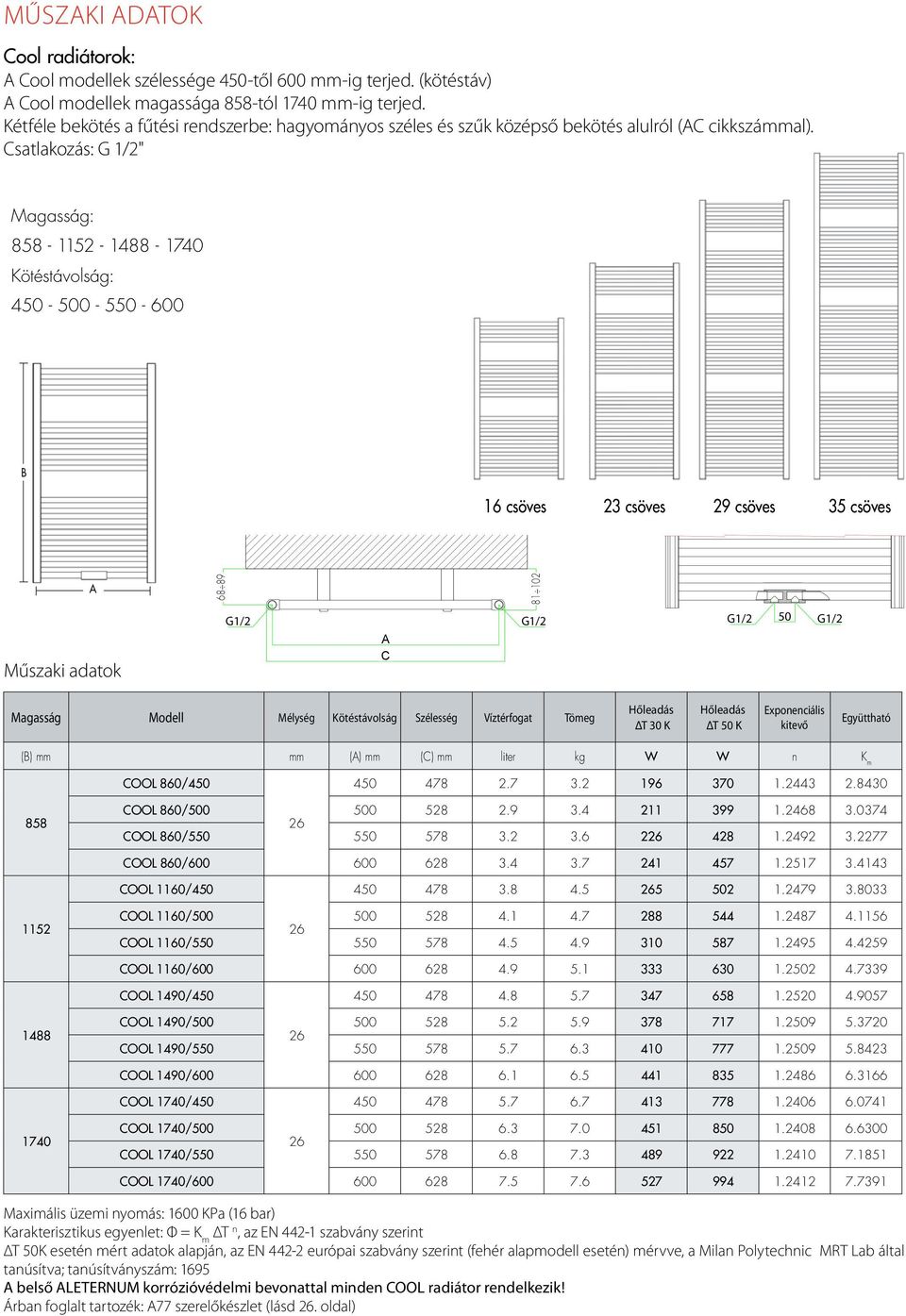

16 MŰSZAKI ADATOK Cool radiátorok: A Cool modellek szélessége 450-től 600 mm-ig terjed. (kötéstáv) A Cool modellek magassága 858-tól 1740 mm-ig terjed. Kétféle bekötés a fűtési rendszerbe: hagyományos széles és szűk középső bekötés alulról (AC cikkszámmal). Csatlakozás: G 1/2" Magasság: Kötéstávolság: B 16 csöves 23 csöves 29 csöves 35 csöves A Műszaki adatok G1/2 G1/2 A CB G1/2 50 G1/2 Magasság Modell Mélység Kötéstávolság Szélesség Víztérfogat Tömeg Hőleadás ΔT 30 K Hőleadás ΔT 50 K Exponenciális kitevő Együttható (B) mm mm (A) mm (C) mm liter kg W W n K m COOL 860/ COOL 860/ COOL 860/ COOL 860/ COOL 1160/ COOL 1160/ COOL 1160/ COOL 1160/ COOL 1490/ COOL 1490/ COOL 1490/ COOL 1490/ COOL 1740/ COOL 1740/ COOL 1740/ COOL 1740/ Maximális üzemi nyomás: 1600 KPa (16 bar) Karakterisztikus egyenlet: Φ = K m ΔT n, az EN szabvány szerint ΔT 50K esetén mért adatok alapján, az EN európai szabvány szerint (fehér alapmodell esetén) mérvve, a Milan Polytechnic MRT Lab által tanúsítva; tanúsítványszám: 1695 A belső ALETERNUM korrózióvédelmi bevonattal minden COOL radiátor rendelkezik! Árban foglalt tartozék: A77 szerelőkészlet (lásd 26. oldal)

17 17

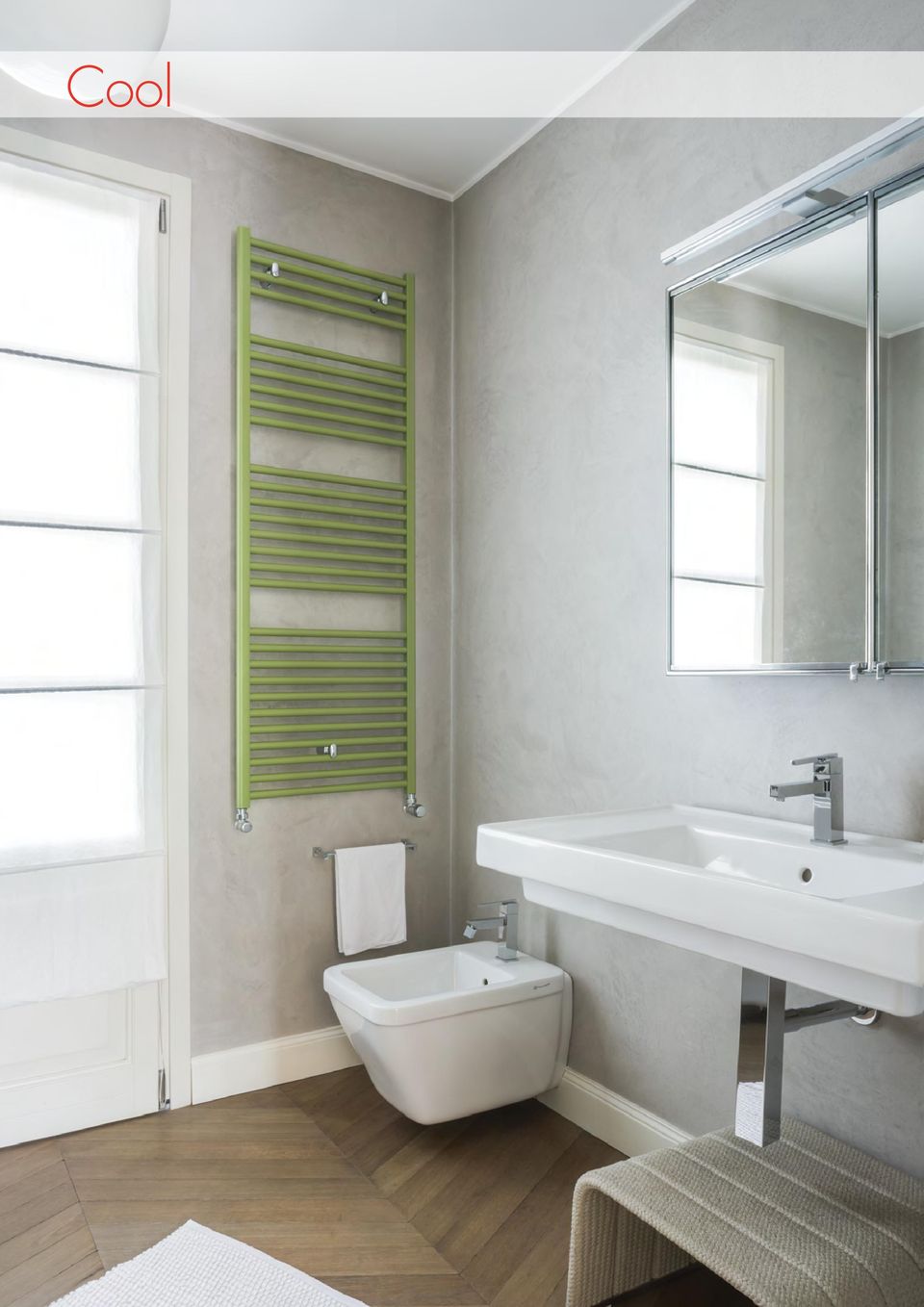

18 Cool

19 19

20 "A szenvedély mindent átszínez, amihez csak hozzáér" Gracián Baltazár

21 Színválaszték 21

22 SZÍNVÁLASZTÉK Az egyes színek 4 féle felületkezeléssel érhetők el a táblázat szerint: FÉNYES - MATT - SZÖVETHATÁSÚ MATT - GYÖNGYHÁZ Az ábrázolt színek csupán tájékoztató jellegűek a nyomtatás korlátai miatt, a radiátorokon kismértékben eltérhetnek. FÉNYES MATT SZÖVETHATÁSÚ MATT GYÖNGYHÁZ BIANCO Kód: 04 Kód: 4M CORVINO Kód: 2L Kód: 3L METROPOLITAN Kód: 3T BLACK COFFEE Kód: 3V PEARL Kód: 2N Kód: 5N Kód: 4N ORGANZA Kód: 2D Kód: 5D TURTLE Kód: 5P Kód: 3P COPPER Kód: 2C Kód: 3C

23 SZEMÉLYRE SZABVA A Fondital Cool alumínium radiátorait a példátlan tartósság mellett a rendkívül esztétikus és személyre szabható megjelenés jellemzi: ez az ami miatt ezeket a szemrevaló alumínium fűtőtestek tökéletesen illeszthetők a legkülönfélébb belső interiőrökhöz. Színek és felületkezelések széles választéka az építészek és designerek igényei szereint. FÉNYES MATT MATT SZÖVET GYÖNGYHÁZ TERRA BRUCIATA SILVER Kód: 2S GRAFITE Kód: 2F Kód: 3F ARDESIA Kód: 3R RUBINO Kód: 2B Kód: 3B HELOISE Kód: 2A TURQUOISE BEACH Kód: 3H Kód: 2I A fényes fehértől (Bianco) eltérő szín vagy felületkezelés felár ellenében választható. 23

24 Tartozékok MINIMAL szelepek 1/2 csatlakozás Típusok Szín Fehér Szín Króm Leírás Cikkszám Cikkszám Sarok radiátorszelep, termosztatizálható, cserélhető réz vagy többrétegű cső csatlakozással, O-gyűrűs tömítéssel Sarok termosztatikus radiátorszelep, cserélhető réz vagy többrétegű cső csatlakozással, O-gyűrűs tömítéssel Sarok visszatérő szelep, cserélhető réz vagy többrétegű cső csatlakozással, O-gyűrűs tömítéssel Sarok radiátorszelep, termosztatizálható, acélcső csatlakozással, O-gyűrűs tömítéssel Sarok termosztatikus radiátorszelep, acélcső csatlakozással, O-gyűrűs tömítéssel Sarok visszatérő szelep, acélcső csatlakozással, O-gyűrűs tömítéssel TONDERA szelepek 1/2 csatlakozás Típusok Szín Fehér Szín Króm Leírás Cikkszám Cikkszám Sarok radiátorszelep, termosztatizálható, réz vagy többrétegű cső csatlakozással, O-gyűrűs tömítéssel Sarok termosztatikus radiátorszelep, réz vagy többrétegű cső csatlakozással, O-gyűrűs tömítéssel Sarok radiátorszelep, kézi, réz vagy többrétegű cső csatlakozással, O-gyűrűs tömítéssel Sarok visszatérő szelep, réz vagy többrétegű cső csatlakozással, O-gyűrűs tömítéssel Egyenes radiátorszelep, termosztatizálható, réz vagy többrétegű cső csatlakozással, O-gyűrűs tömítéssel Egyenes termosztatikus radiátorszelep, réz vagy többrétegű cső csatlakozással, O-gyűrűs tömítéssel Egyenes radiátorszelep, kézi, réz vagy többrétegű cső csatlakozással, O-gyűrűs tömítéssel Egyenes visszatérő szelep, réz vagy többrétegű cső csatlakozással, O-gyűrűs tömítéssel Termosztátfej TONDERA szelepekhez Típus Szín Fehér/Króm Cikkszám Termosztátfej folyadéktöltettel

25 MINIMAL szelephez, csatlakozó rézcsőhöz Csőméret (Ø mm) TONDERA szelephez, csatlakozó rézcsőhöz Csőméret (Ø mm) Szín Króm Cikkszám Ø 10 x 24/ Ø 12 x 24/ Ø 14 x 24/ Ø 15 x 24/ Ø 16 x 24/ Ø 18 x 24/ MINIMAL szelephez, csatlakozó többrétegű csőhöz Csőméret (Ø mm) Szín Króm Cikkszám Ø 7.5/8-12 x 24/ Ø 9.5/10-14 x 24/ Ø 9.5/10-15 x 24/ Ø 10.5/11-15 x 24/ Ø 10.5/11-16 x 24/ Ø 11.5/12-16 x 24/ Ø 11.5/12-17 x 24/ Ø 12.5/13-17 x 24/ Ø 12.5/13-18 x 24/ Ø 13.5/14-18 x 24/ Ø 14.5/15-20 x 24/ Ø 15/ x 24/ Ø 15.5/16-20 x 24/ Szín Króm Cikkszám TONDERA szelephez, csatlakozó többrétegű csőhöz Csőméret (Ø mm) Szín Króm Cikkszám 7.5/8-12 x 24/ /10-14 x 24/ /10-15 x 24/ /11-15 x 24/ /11-16 x 24/ /12-16 x 24/ /12-17 x 24/ /13-17 x 24/ /13-18 x 24/ /14-18 x 24/ /15-20 x 24/ / x 24/ /16-20 x 24/

26 Tartozékok TARTÓ SZETT fehér vagy króm tartókonzol + dugó és légtelenítő COOL modellekhez Cikkszám A 77 tartókészlet COOL típusokhoz (3 tartókonzol) - fehér - kézi légtelenítővel és 1 dugóval A 78 tartókészlet COOL típusokhoz (3 tartókonzol) - króm - kézi légtelenítővel és 1 dugóval A 79 tartókészlet COOL típusokhoz (3 tartókonzol) - fehér - középső csatlakozás, kézi légtelenítővel és 3 dugóval A 89 tartókészlet COOL típusokhoz (3 tartókonzol) - króm - középső csatlakozás, kézi légtelenítővel és 3 dugóval A RADIÁTORHOZ JÁR: A77 tartókészlet TONDERA SZELEPEK - KÖZÉPSŐ CSATLAKOZÁS Cikkszám 50 mm sarok visszatérő szelep és termosztatizálható radiátorszelep, cserélhető réz vagy többrétegű cső csatlakozással, O-gyűrűs tömítéssel. Jobbos. Szín: Króm mm sarok visszatérő szelep és termosztatizálható radiátorszelep, cserélhető réz vagy többrétegű cső csatlakozással, O-gyűrűs tömítéssel. Jobbos. Szín: Fehér RAL mm sarok visszatérő szelep és termosztatikus radiátorszelep, cserélhető réz vagy többrétegű cső csatlakozással, O-gyűrűs tömítéssel. Jobbos. Szín: Króm mm sarok visszatérő szelep és termosztatikus radiátorszelep, cserélhető réz vagy többrétegű cső csatlakozással, O-gyűrűs tömítéssel. Jobbos. Szín: Fehér RAL Fordító csavarzat jobbosról balosra Tondera családhoz TÖRÖLKÖZŐ AKASZTÓ COOL modellekhez Cikkszám Fehér akasztó Cool modellekhez - no Króm akasztó Cool modellekhez - no C TÖRÖLKÖZŐ TARTÓ SÍN COOL modellekhez Cikkszám Törölköző tartó COOL Fehér Törölköző tartó COOL Fehér Törölköző tartó COOL Króm C Törölköző tartó COOL Króm C

27 Cikkszám A radiátorok cikkszáma az első 6 - kivitelből adódó - karakterből valamint a színt és felületkezelést megadó 2 zárókarakterből áll. PÉLDA A KÓD MEGHATÁROZÁSÁRA: Cool radiátor 860/450, fényes Bianco (fehér). Pl.: EA52A0 04 Cool radiátor 1160/500, fényes Ardesia. Pl.: EA52G0 2B MODELL COOL (középső szűk csatlakozás) CIKKSZÁM FELÜLETKEZELÉS/ SZÍN MODELL COOL (hagyományos csatlakozás) CIKKSZÁM FELÜLETKEZELÉS/ SZÍN COOL AC 860/450 EA62A0 COOL 860/450 EA52A0 COOL AC 860/500 EA62B0 COOL 860/500 EA52B0 COOL AC 860/550 EA62C0 COOL 860/550 EA52C0 COOL AC 860/600 EA62D0 COOL 860/600 EA52D0 COOL AC 1160/450 EA62F0 COOL 1160/450 EA52F0 COOL AC 1160/500 EA62G0 COOL 1160/500 EA52G0 COOL AC 1160/550 EA62H0 COOL 1160/550 EA52H0 COOL AC 1160/600 EA62I0 COOL 1160/600 EA52I0 XX* XX* COOL AC 1490/450 EA62M0 COOL 1490/450 EA52M0 COOL AC 1490/500 EA62N0 COOL 1490/500 EA52N0 COOL AC 1490/550 EA62O0 COOL 1490/550 EA52O0 COOL AC 1490/600 EA62P0 COOL 1490/600 EA52P0 COOL AC 1740/450 EA62R0 COOL 1740/450 EA52R0 COOL AC 1740/500 EA62S0 COOL 1740/500 EA52S0 COOL AC 1740/550 EA62T0 COOL 1740/550 EA52T0 COOL AC 1740/600 EA62U0 COOL 1740/600 EA52U0 *A 2 zárókarakter a felületkezelés/szín függvénye, lapozzon vissza a oldalra. 27

28 Uff. Pub. Fondital - CTC 03 D Settembre 2014 ( /2014) 9PCEN03D020 A gyártó fenntartja a változtatás jogát előzetes bejelentés nélkül. FONDITAL S.p.A. Via Cerreto, VOBARNO (Brescia) Italy Tel.: Fax: info@fondital.it Web:
