1 s a v e y o u r e n e r g y A típusú kompakt hővisszanyeréssel üzemelő légkezelök A kompakt típusú legkezelökkitűnően alkalmazhatóak kisüzemek, műhelyek, üzlethelyiségek, iskolai épületegységek, éttermek, sportcsarnokok, ipari gyártócsarnokok és fedett uszodák meleglevegős fűtésére és hűtésére egyaránt. Az egységek kitűnően alkalmazhatóak minden olyan esetben, amikor biztosítani kell a gazdaságos szellőztetést valamint a hővisszanyerést, illetve biztosítani kell a meleglevegős keringtetéses fűtést és hűtést, minimális üzemköltségek mellett. Szükség van tehát nagy hatékonyságú hővisszanyerési technológiára, alacsony teljesítményigény és minimális zajszint mellett. Az egységek két változatban szállíthatóak: beltéri változat kültéri változat ( kettős szigeteléssel) A egységek kompakt kivitelűek. A két rugalmasan felfüggesztett motorral meghajtott radiális ventilátor egy közös házban van elhelyezve, amely ház tartalmaz továbbá egy keresztáramú, vékony műanyag lapokból álló hővisszanyerőt, cserélhető G4 vagy G7 osztályú légszűrőket a friss illetve elhasznált levegő szűrésére, kondenzátumgyűjtő csatornát, valamint távvezérelt szervómeghajtású by-pass csappantyút és szervómeghajtású keringtető csappantyút. Az egységet tartalmazó ház keretét L profilú acélszerkezet képezi, amelyet alumínium és poliuretán szendvicsszerkezetű panelek borítanak ( hővezetési ellenállása R = 1,05 m W, vagy. 2,1 m W ). A belső berendezések és szűrők jó hozzáférhetőségét a homlokzaton szerelt nyitható k biztosítják. Az egységek lakkozott küls ő felülettel rendelkeznek. A beszívó illetve kifuvó csatlakozócsonkok téglalap keresztmetszetűek, elhelyezésüket a rendeléskor megadott igényeknek megfelelően lehet módosítani. A tetőn elhelyezett változat esetében a csatlakozócsonkok az alsó részen helyezkednek el és a felépítménnyel illetve a hangcsillapítóval vannak ellátva. A nem kívánt légáramlás kialakulását megelőzendő már az alapkivitelben is ajánlott felszerelni a két elzárócsappantyút. Az egységeket igény szerint fel lehet szerelni EC típusú energiatakarékos ventilátorokkal, állandó szállított légmennyiségre beszabályozva. A fő előnyei: az új típusok helyigénye akár 60 % kal kisebb lehet az építőelemes rendszerhez képest alacsony beszerzési költségek 8 (16) telepítési kivitel (beltéri egység) a csatlakozócsonkok szokásostól eltérő alaki megoldása az egyedi igényeknek megfelelően (kör illetve szögletes) rendkívül alacsony zajszint kistömeg alacsony energiafogyasztás magas hatásfokú hővisszanyerés különböző típusú, teljes szabályozó rendszerek alkalmazása a felhasználási igényeknek megfelelően, teljes mértékben egybeépítve a légtechnikai egységgel a hps hőcserélő kivitele ellenállóképessége a környezet kémiai hatásaival szemben választható higiéniai változat a VDI 6022 nek megfelelően nehezen hozzáférhető telepítési helyek esetében lehetséges a szétszerelt állapotban történő szállítás A SZÁLLÍTHATÓ VÁLTOZATO (EGYMÁSSAL OMINÁLHATÓA) Hővisszanyeréses szellőztető rendszerek Termékismertető prospektus 08/20 10 kiadás eltéri változat beépített by-pass csappantyúval C beépített keringtető csappantyúval T beépített melegvizes fűtőkaloriferrel CHF beépített közvetlen hűtőkaloriferrel CHW beépített vízhűtővel A EGYSÉG ÜZEMMÓDJAI 1. iegyenlített szellőztetés utánfűtéssel vagy hűtéssel 2. ombinált üzemmód keringtetéssel és utánfűtéssel vagy hűtéssel ültéri változat N- beépített by-pass csappantyúval N-C beépített keringtető csappantyúval N-T beépített glikol-folyadékos fűtőkaloriferrel N-CHF beépített közvetlen hűtőkaloriferrel N-CHW beépített glikol-folyadékos hűtőkaloriferrel TERVEZŐ PROGRAM A -sorozat egységei, illetve tartozékainak részletes megtervezéséhez és szabályozásához a specializált tervező program felhasználását javasoljuk. Ez a program megtalálható a weboldalunkon; a programot tartalmazó CD-t kérheti még a web-en feltüntetett címünkön is.. eringtetéses fűtés vagy hűtés 4. Szellőztetés hővisszanyerés nélkül (by-passon keresztül) L ÉGEZELŐ, H ŐVISSZANYERŐ ÜZLETÁG atrea@atrea.hu

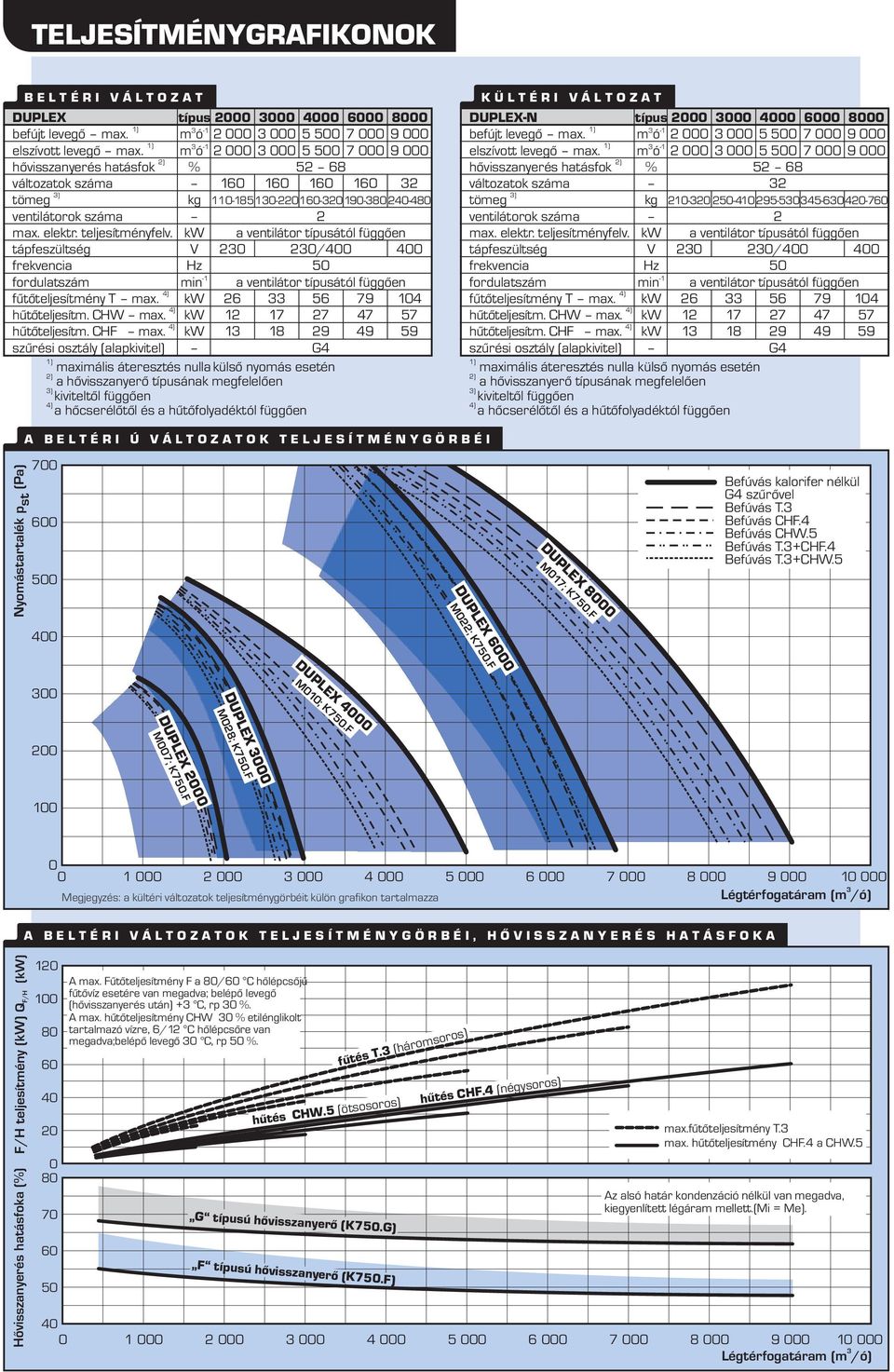

2 TELJESÍTMÉNYGRAFIONO ELTÉRI VÁLTOZAT ÜLTÉRI VÁLTOZAT típus befújt levegő max. -1 m ó elszívott levegő max. -1 m ó hővisszanyerés hatásfok % változatok száma ) tömeg kg ventilátorok száma 2 max. elektr. teljesítményfelv. kw a ventilátor típusától függően tápfeszültség V 20 20/ frekvencia Hz 50 fordulatszám -1 min a ventilátor típusától függően fűtőteljesítmény T max. kw hűtőteljesítm. CHW max. kw hűtőteljesítm. CHF max. kw szűrési osztály (alapkivitel) G4 maximális áteresztés nulla külső nyomás esetén a hővisszanyerő típusának megfelelően ) kiviteltől függően a hőcserélőtől és a hűtőfolyadéktól függően A ELTÉRI Ú VÁLTOZATO TELJESÍTMÉNYGÖRÉI -N típus befújt levegő max. -1 m ó elszívott levegő max. -1 m ó hővisszanyerés hatásfok % változatok száma 2 ) tömeg kg ventilátorok száma 2 max. elektr. teljesítményfelv. kw a ventilátor típusától függően tápfeszültség V 20 20/ frekvencia Hz 50 fordulatszám -1 min a ventilátor típusától függően fűtőteljesítmény T max. kw hűtőteljesítm. CHW max. kw hűtőteljesítm. CHF max. kw szűrési osztály (alapkivitel) G4 maximális áteresztés nulla külső nyomás esetén a hővisszanyerő típusának megfelelően ) kiviteltől függően a hőcserélőtől és a hűtőfolyadéktól függően Nyomástartalék p st (Pa) M017; 750.F efúvás kalorifer nélkül G4 szűrővel efúvás T. efúvás CHF.4 efúvás CHW.5 efúvás T.+CHF.4 efúvás T.+CHW M022; 750.F M010; 750.F 000 M028;750.F 2000 M007;750.F Megjegyzés: a kültéri változatok teljesítménygörbéit külön grafikon tartalmazza Légtérfogatáram (m /ó) A ELTÉRI VÁLTOZATO TELJESÍTMÉNYGÖRÉI, HŐVISSZANYERÉS HATÁSFOA F/H teljesítmény (kw) Q (kw) F/H Hővisszanyerés hatásfok a (%) A max. Fűtőteljesítmény F a 80/60 C hőlépcsőjű fűtővíz esetére van megadva; belépő levegő (hővisszanyerés után) + C, rp 0 %. A max. hűtőteljesítmény CHW 0 % etilénglikolt tartalmazó vízre, 6/12 C hőlépcsőre van megadva;belépő levegő 0 C, rp 50 %. fűtés T. (háromsoros) hűtés CHW.5 (ötsosoros) hűtés CHF.4 (négysoros) G típusú hővisszanyerő(750.g) F típusú hővisszanyerő (750.F) max.fűtőteljesítmény T. max. hűtőteljesítmény CHF.4 a CHW.5 Az alsó határ kondenzáció nélkül van megadva, kiegyenlített légáram mellett. (Mi = Me) Légtérfogatáram (m /ó)

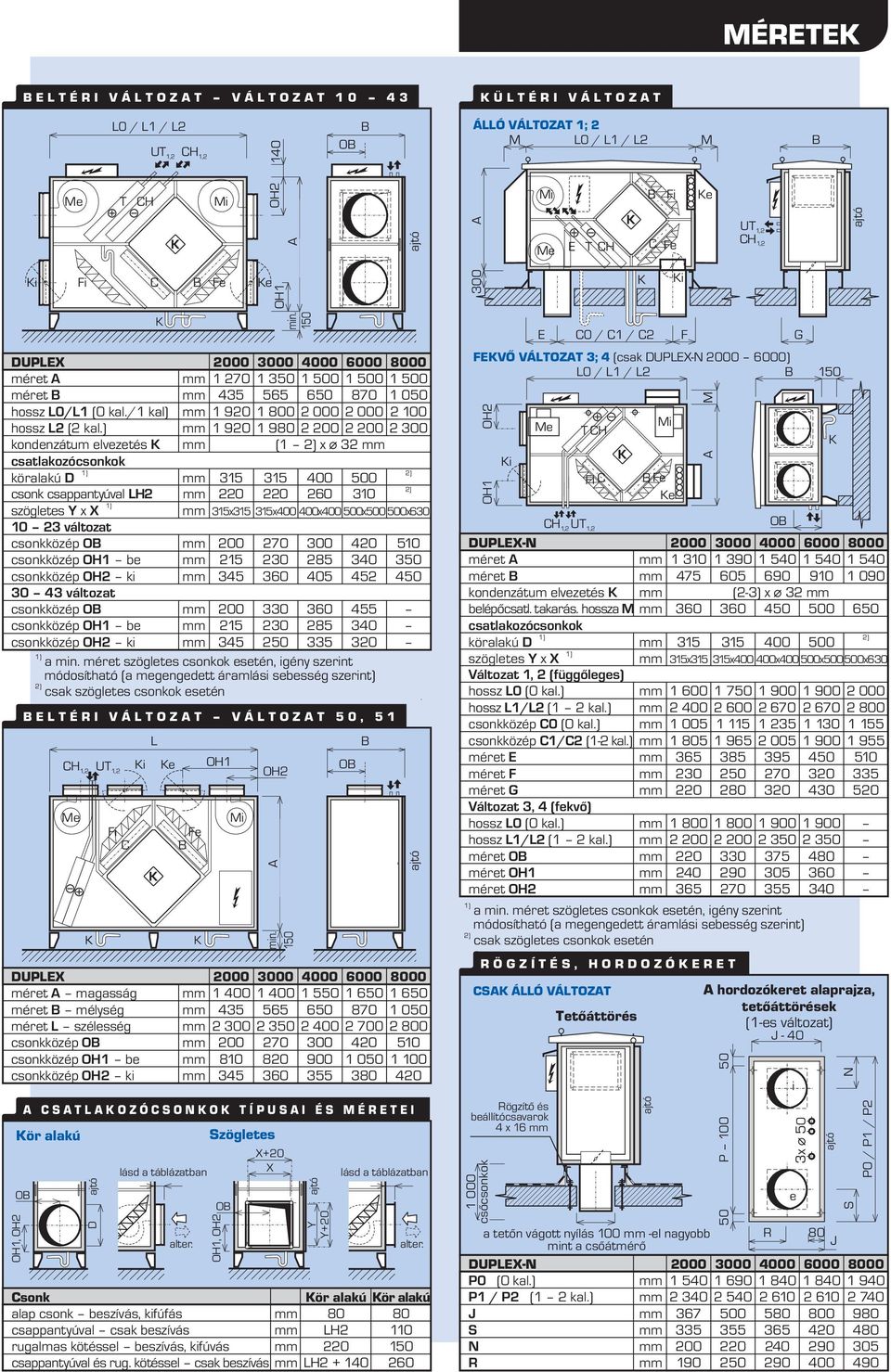

3 MÉRETE ELTÉRI VÁLTOZAT VÁLTOZAT 10 4 ÜLTÉRI VÁLTOZAT L0/L1/L2 UT CH 1,2 1,2 140 O ÁLLÓ VÁLTOZAT 1; 2 M L0/L1/L2 M Me T CH Mi OH2 A A Mi Me E T CH C Fi Fe e UT CH 1,2 1,2 i Fi C Fe min méret A mm méret mm hossz L0/L1 ( 0 kal./1 kal) mm hossz L2 ( 2 kal.) mm kondenzátum elvezetés mm (1 x 2mm csatlakozócsonkok köralakú D mm csonk csappantyúval LH2 mm szögletes Y xx mm 15x15 15x x x500500x változat csonkközép O mm csonkközép OH1 be mm csonkközép OH2 ki mm változat csonkközép O mm csonkközép OH1 be mm csonkközép OH2 ki mm a min. méret szögletes csonkok esetén, igény szerint módosítható (a megengedett áramlási sebesség szerint) csak szögletes csonkok esetén OH1, OH2 A CSATLAOZÓCSONO TÍPUSAI ÉS MÉRETEI ör alakú O ELTÉRI VÁLTOZAT VÁLTOZAT 50, 51 Me D Fi C L CH 1,2 UT 1,2 i e Fe alter. lásd a táblázatban OH1 e OH1 Szögletes X+20 X OH1, OH2 O Y Y+20 O méret A magasság mm méret mélység mm méret L szélesség mm csonkközép O mm csonkközép OH1 be mm csonkközép OH2 ki mm lásd a táblázatban alter. Csonk ör alakú ör alakú a lap csonk beszívás, kifúfás mm csappantyúval csak beszívás mm LH2 110 rugalmas kötéssel beszívás, kifúvás mm csappantyúval és rug. kötéssel csak beszívás mm LH Mi OH2 A min E C0/C1/C2 F G FEVŐ VÁLTOZAT ; 4 ( csak -N ) L0/L1/L2 150 CH 1,2 UT 1,2 O -N méret A mm méret mm kondenzátum elvezetés mm (2-)x 2mm belépőcsatl. takarás. hossza M mm csatlakozócsonkok köralakú D mm szögletes YxX mm 15x15 15x x400500x500500x60 Változat 1, 2 (függőleges) hossz L0 ( 0 kal. ) mm hossz L1/L2 ( 1 2 kal. ) mm csonkközép C0 ( 0 kal. ) mm csonkközép C1/C2 ( 1-2 kal. ) mm méret E mm méret F mm méret G mm Változat, 4 (fekvő) hossz L0 ( 0 kal. ) mm hossz L1/L2 ( 1 2 kal. ) mm méret O mm méret OH1 mm méret OH2 mm OH2 OH1 a min. méret szögletes csonkok esetén, igény szerint módosítható (a megengedett áramlási sebesség szerint) csak szögletes csonkok esetén CSA ÁLLÓ VÁLTOZAT Rögzítő és beállítócsavarok 4x16mm cs csonkok ő i Tetőáttörés i A M A hordozókeret alaprajza, tetőáttörések (1-es változat) J-40 a tetőn vágott nyílás 100 mm -el nagyobb R 80 mint a csőátmérő J -N (0 kal.) mm (1 2 kal.) mm mm mm mm mm P0 P1/P2 J S N R Me RÖGZÍTÉS, T CH Fi C Mi Fe e HORDOZÓERET 50 P i x 50 e N S P0/P1/P2

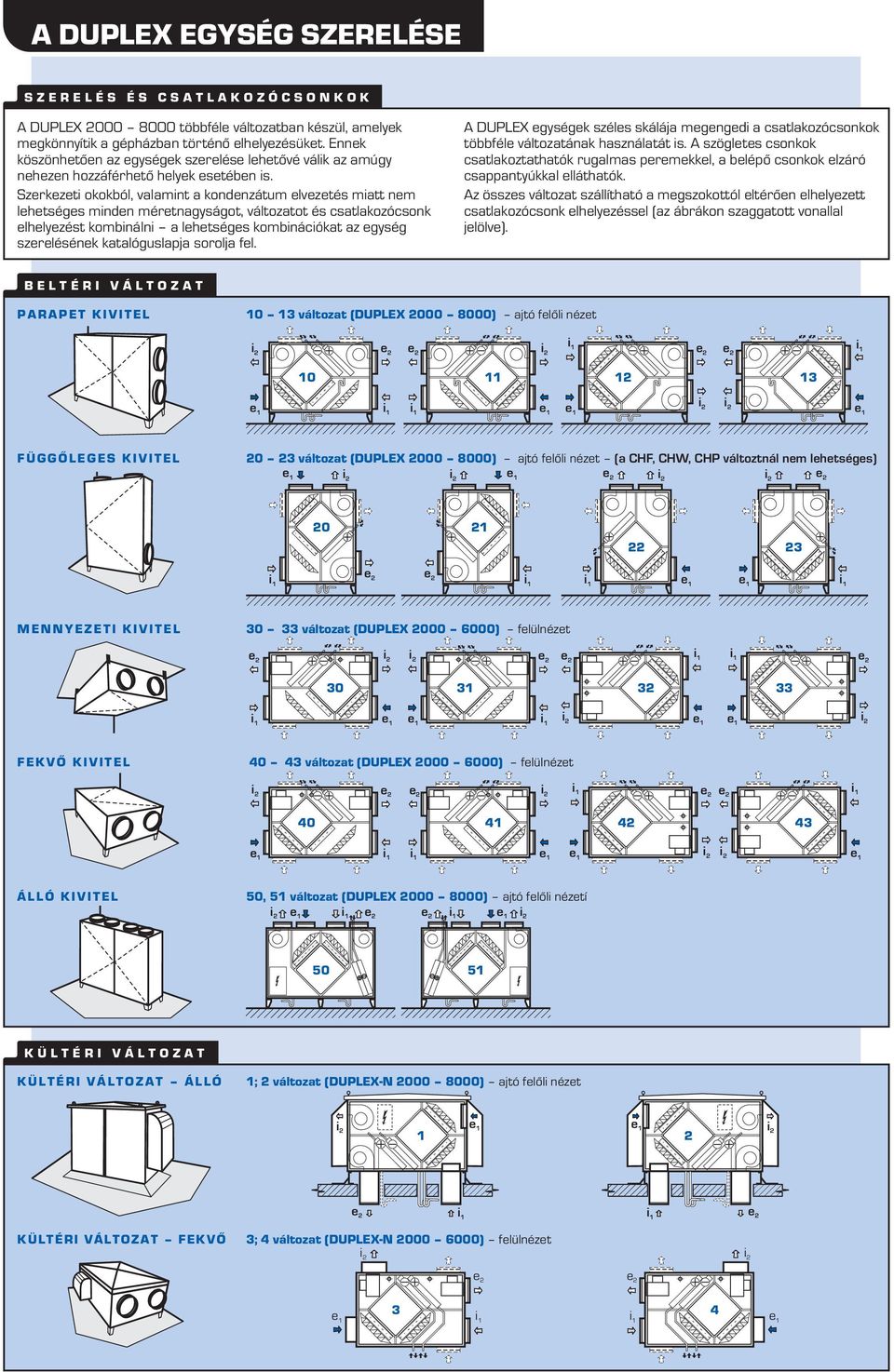

4 A EGYSÉG SZERELÉSE SZERELÉS ÉS CSATLAOZÓCSONO A többféle változatban készül, amelyek megkönnyítik a gépházban történő elhelyezésüket. Ennek köszönhetően az egységek szerelése lehetővé válik az amúgy nehezen hozzáférhető helyek esetében is. Szerkezeti okokból, valamint a kondenzátum elvezetés miatt nem lehetséges minden méretnagyság ot, változatot és csatlakozócsonk elhelyezést kombinálni a lehetséges kombinációkat az egység szerelésének katalóguslapja sorolja fel. A egységek széles skálája megengedi a csatlakozócsonkok többféle változatának használatát is. A szögletes csonkok csatlakoztathatók rugalmas peremekkel, a belépő csonkok elzáró csappantyúkkal elláthatók. Az összes változat szállítható a megszokottól eltérően elhelyezett csatlakozócsonk elhelyezéssel (az ábrákon szaggatott vonallal jelölve). ELTÉRI VÁLTOZAT PARAPET IVITEL 10 1 változat ( ) felőli nézet i FÜGGŐLEGES IVITEL 20 2 változat ( ) felő li nézet (a CHF, CHW, CHP változtnál nem lehetséges) MENNYEZETI IVITEL 0 változat ( ) felülnézet FEVŐ IVITEL 40 4 változat ( ) felülnézet ÁLLÓ IVITEL 50,51 változat ( ) felőli nézetí ÜLTÉRI VÁLTOZAT ÜLTÉRI VÁLTOZAT ÁLLÓ 1; 2 változat (-N ) felőli nézet 1 2 ÜLTÉRI VÁLTOZAT FEVŐ ; 4 változat (-N ) felülnézet 4

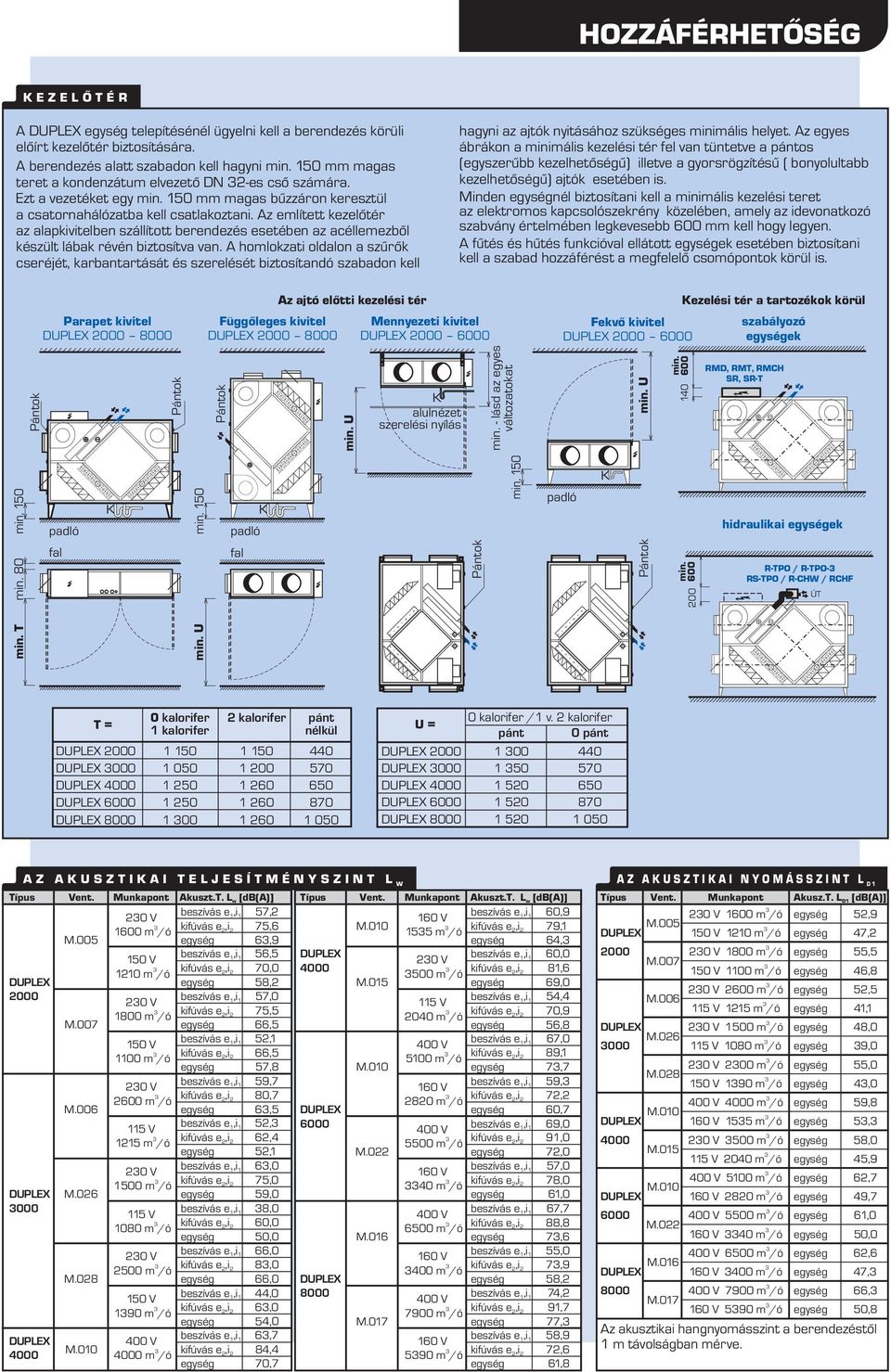

5 HOZZÁFÉRHETŐSÉG EZELŐTÉR A egység telepítésénél ügyelni kell a berendezés körüli előírt kezelőtér biztosítására. A berendezés alatt szabadon kell hagyni min. 150 mm magas teret a kondenzátum elvezető DN 2-es cső számára. Ezt a vezetéket egy min. 150 mm magas bűzzáron keresztül a csatornahálózatba kell csatlakoztani. Az említett kezelőtér az alapkivitelben szállított berendezés esetében az acéllemezből készült lábak révén biztosítva van. A homlokzati oldalon a szűrők cseréjét, karbantartását és szerelését biztosítandó szabadon kell hagyni az k nyitásához szükséges minimális helyet. Az egyes ábrákon a minimális kezelési tér fel van tüntetve a pántos (egyszerűbb kezelhetőség ű) illetve a gyorsrögzítésű ( bonyolultabb kezelhetőség ű) k esetében is. Minden egységnél biztosítani kell a minimális kezelési teret az elektromos kapcsolószekrény közelében, amely az idevonatkozó szabvány értelmében legkevesebb 600 mm kell hogy legyen. Afűtéséshűtés funkcióval ellátott egységek esetében biztosítani kell a szabad hozzáférést a megfelelő csomópontok körül is. Parapet kivitel Függőleges kivitel Az előtti kezelési tér min. U Mennyezeti kivitel alulnézet szerelési nyílás min. - lásd az egyes változatokat Fekvő kivitel min. U min. 600 ezelési tér a tartozékok körül 140 szabályozó egységek RMD, RMT, RMCH SR, SR-T min. T min. 80 min. 150 padló fal min. U min. 150 padló fal min. 150 padló min hidraulikai egységek R-TPO / R-TPO- RS-TPO / R-CHW / RCHF ÚT T= 0 kalorifer 1 kalorifer 2 kalorifer pánt nélkül U= 0 kalorifer /1 v. 2 kalorifer pánt 0 pánt AZ AUSZTIAI TELJESÍTMÉNYSZINT L W AZ AUSZTIAI NYOMÁSSZINT Típus Vent. Munkapont Akuszt.T. L w [d(a)] beszívás e 1,i1 57,2 20 V kifúvás e 2,i2 75, m /ó M.005 egység 6,9 beszívás e 1,i1 56,5 150 V kifúvás e 2,i2 70, m /ó egység 58, V beszívás e 1,i1 57, m /ó kifúvás e 2,i2 75,5 M.007 egység 66,5 150 V beszívás,i1 52, m /ó kifúvás,i2 66,5 egység 57,8 20 V beszívás,i1 59, m /ó kifúvás,i2 80,7 M.006 egység 6,5 115 V beszívás,i1 52, 1215 m /ó kifúvás,i2 62,4 egység 52,1 20 V beszívás,i1 6,0 kifúvás,i ,0 00 m /ó M.026 egység 59, V beszívás,i1 8, m /ó kifúvás,i2 60,0 egység 50,0 20 V beszívás,i1 66, m /ó kifúvás,i2 5 8,0 M.028 egység 66,0 150 V beszívás, 44,0 190 m /ó kifúvás,i2 6,0 egység 540, beszívás,i1 6,7 M m /ó kifúvás,i ,4 egység 70,7 Típus Vent. Munkapont Akuszt.T. L w [d(a)] Típus Vent. Munkapont Akusz.T. L D1 [d(a)] beszívás,i1 60,9 20 V 1600 m /ó egység 52,9 M.010 kifúvás e,i 79,1 M m /ó 150 V 1210 m /ó egység 47,2 egység 64, beszívás e,i 60, V 1800 m /ó egység 55, V M kifúvás,i2 500 m /ó 81,6 150 V 1100 m /ó egység 46,8 M.015 egység 69,0 20 V 2600 m /ó egység 52,5 115 V beszívás,i1 54,4 M m /ó kifúvás e,i 70,9 115 V 1215 m /ó egység 41,1 2 2 egység 56,8 20 V 1500 m /ó egység 48,0 beszívás,i1 67,0 M V 1080 m /ó egység 9, m /ó kifúvás,i2 89,1 M.010 egység 7,7 20 V 200 m /ó egység 55,0 M.028 beszívás,i1 59, 150 V 190 m /ó egység 4, m /ó kifúvás,i2 72, m /ó egység 59,8 egység 60,7 M beszívás, 69,0 155 m /ó egység 5, 00 m /ó kifúvás,i , V 500 m /ó egység 58,0 M.022 egység 720, M V 2040 m /ó egység 45,9 beszívás,i1 57,0 kifúvás,i2 78, m /ó egység 62,7 40 m /ó M.010 egység 61, m /ó egység 49,7 beszívás,i1 67, m /ó egység 61, m /ó kifúvás,i2 88,8 M.022 M.016 egység 7,6 40 m /ó egység 50,0 beszívás,i1 55, m /ó egység 62,6 400 m /ó kifúvás,i2 7,9 M m /ó egység 47, egység 58, beszívás,i1 74, m /ó egység 66, M.017 kifúvás,i2 91, m /ó 590 m /ó egység 50,8 M.017 egység 77, beszívás,i1 58,9 Az akusztikai hangnyomásszint a berendezéstől kifúvás,i2 72,6 1 m távolságban mérve. 590 m /ó egység 61,8 L D1

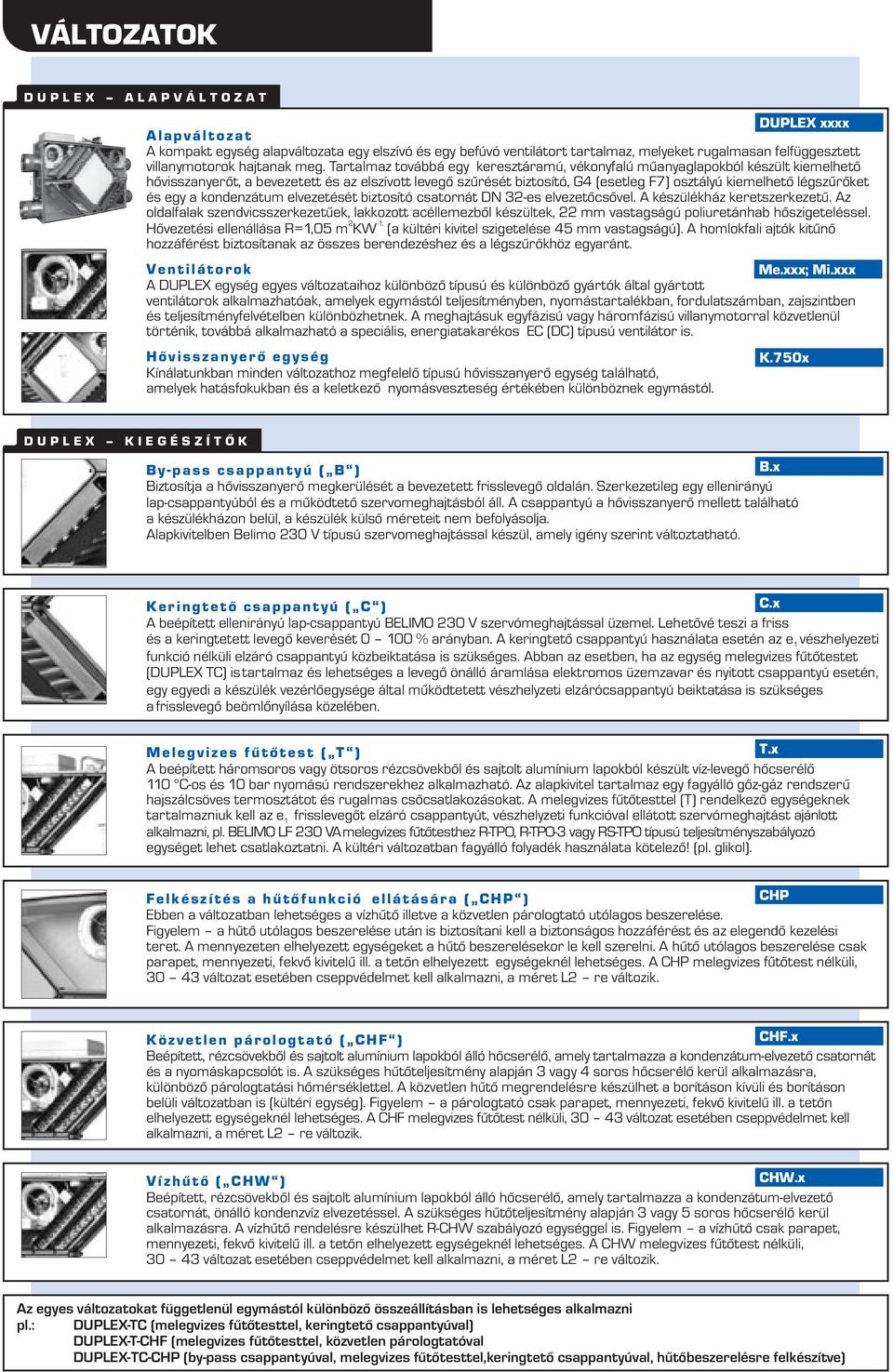

6 VÁLTOZATO ALAPVÁLTOZAT xxxx Alapváltozat A kompakt egység alapváltozata egy elszívó és egy befúvó ventilátort tartalmaz, melyeket rugalmasan felfüggesztett villanymotorok hajtanak meg. Tartalmaz továbbá egy keresztáramú, vékonyfalú műanyaglapokból készült kiemelhető hővisszanyerőt, a bevezetett és az elszívott levegő szűrését biztosító, G4 (esetleg F7) osztályú kiemelhető légszűrőket és egy a kondenzátum elvezetését biztosító csatornát DN 2-es elvezetőcsővel. A készülékház keretszerkezetű. Az oldalfalak szendvicsszerkezetűek, lakkozott acéllemezből készültek, 22 mm vastagságú poliuretánhab hőszigeteléssel. 2-1, Hővezetési ellenállása R=1,05 m W (a kültéri kivitel szigetelése 45 mm vastagságú). A homlokfali k kitűnő hozzáférést biztosítanak az összes berendezéshez és a légszűrőkhöz egyaránt. Ventilátorok Me.xxx; Mi.xxx A egység egyes változataihoz különböző típusú és különböző gyártók által gyártott ventilátorok alkalmazhatóak, amelyek egymástól teljesítményben, nyomástartalékban, fordulatszámban, zajszintben és teljesítményfelvételben különbözhetnek. A meghajtásuk egyfázisú vagy háromfázisú villanymotorral közvetlenül történik, továbbá alkalmazható a speciális, energiatakarékos EC (DC) típusú ventilátor is. Hővisszanyerő egység ínálatunkban minden változathoz megfelelő típusú hővisszanyerő egység található, amelyek hatásfokukban és a keletkező nyomásveszteség értékében különböznek egymástól..750x IEGÉSZÍTŐ y-pass csappantyú ( ).x iztosítja a hővisszanyerő megkerülését a bevezetett frisslevegő oldalán. Szerkezetileg egy ellenirányú lap-csappantyúból és a működtető szervomeghajtásból áll. A csappantyú a hővisszanyerő mellett található a készülékházon belül, a készülék külső méreteit nem befolyásolja. Alapkivitelben elimo 20 V típusú szervomeghajtással készül, amely igény szerint változtatható. eringtető csappantyú ( C ) C.x A beépített ellenirányú lap-csappantyú ELIMO 20 V szervómeghajtással üzemel. Lehetővé teszi a friss és a keringtetett levegő keverését % arányban. A keringtető csappantyú használata esetén az e1 vészhelyezeti funkció nélküli elzáró csappantyú közbeiktatása is szükséges. Abban az esetben, ha az egység melegvizes fűtőtestet ( TC) istartalmaz és lehetséges a levegő önálló áramlása elektromos üzemzavar és nyitott csappantyú esetén, egy egyedi a készülék vezérlőegysége által működtetett vészhelyzeti elzárócsappantyú beiktatása is szükséges afrisslevegő beömlőnyílása közelében. Melegvizes fűtőtest ( T ) T.x A beépített háromsoros vagy ötsoros rézcsövekből és sajtolt alumínium lapokból készült víz-levegő hőcserélő 110 C-os és 10 bar nyomású rendszerekhez alkalmazható. Az alapkivitel tartalmaz egy fagyálló gőz-gáz rendszerű hajszálcsöves termosztátot és rugalmas csőcsatlakozásokat. A melegvizes fűtőtesttel (T) rendelkező egységeknek tartalmazniuk kell az e1 frisslevegőt elzáró csappantyút, vészhelyzeti funkcióval ellátott szervómeghajtást ajánlott alkalmazni, pl. ELIMO LF 20 VAmelegvizes fűtőtesthez R-TPO, R-TPO- vagy RS-TPO típusú teljesítményszabályozó egységet lehet csatlakoztatni. A kültéri változatban fagyálló folyadék használata kötelező! (pl. glikol). Felkészítés a hűtőfunkció ellátására ( CHP ) CHP Ebben a változatban lehetséges a vízhűtő illetve a közvetlen párologtató utólagos beszerelése. Figyelem a hűtő utólagos beszerelése után is biztosítani kell a biztonságos hozzáférést és az elegendő kezelési teret. A mennyezeten elhelyezett egységeket a hűtő beszerelésekor le kell szerelni. A hűtő utólagos beszerelése csak parapet, mennyezet i, fekvő kivitelű ill. a tetőn elhelyezett egységeknél lehetséges. A CHP melegvizes fűtőtest nélküli, 0 4 változat esetében cseppvédelmet kell alkalmazni, a méret L2 re változik. özvetlen párologtató ( CHF ) CHF.x eépített, rézcsövekből és sajtolt alumínium lapokból álló hőcserélő, amely tartalmazza a kondenzátum-elvezető csatornát és a nyomáskapcsolót is. A szükséges hűtőteljesítmény alapján vagy 4 soros hőcserélő kerül alkalmaz ásra, különböző párologtatási hőmérséklettel. A közvetlen hűtő megrendelésre készülhet a borításon kívüli és borításon belüli változatban is (kültéri egység). Figyelem a párologtató csak parapet, mennyezet i, fekvő kivitelű ill. a tetőn elhelyezett egységeknél lehetséges. A CHF melegvizes fűtőtest nélküli, 0 4 változat esetében cseppvédelmet kell alkalmazni, a méret L2 re változik. Vízhűtő ( CHW ) CHW.x eépített, rézcsövekből és sajtolt alumínium lapokból álló hőcserélő, amely tartalmazza a kondenzátum-elvezető csatornát, önálló kondenzvíz elvezetéssel. A szükséges hűtőteljesítmény alapján vagy 5 soros hőcserélő kerül alkalmaz ásra. A vízhűtő rendelésre készülhet R-CHW szabályozó egységgel is. Figyelem a vízhűtő csak parapet, mennyezet i, fekvő kivitelű ill. a tetőn elhelyezett egységeknél lehetséges. A CHW melegvizes fűtőtest nélküli, 0 4 változat esetében cseppvédelmet kell alkalmazni, a méret L2 re változik. Az egyes változatokat függetlenül egymástól különböző összeállításban is lehetséges alkalmazni pl.: -T C (melegvizes fűtőtesttel, keringtető csappantyúval) -T-CHF (melegvizes fűtőtesttel, közvetlen párologtatóval -TC -CHP (by-pass csappantyúval, melegvizes fűtőtesttel,keringtető csappantyúval, hűtőbeszerelésre felkészítve)

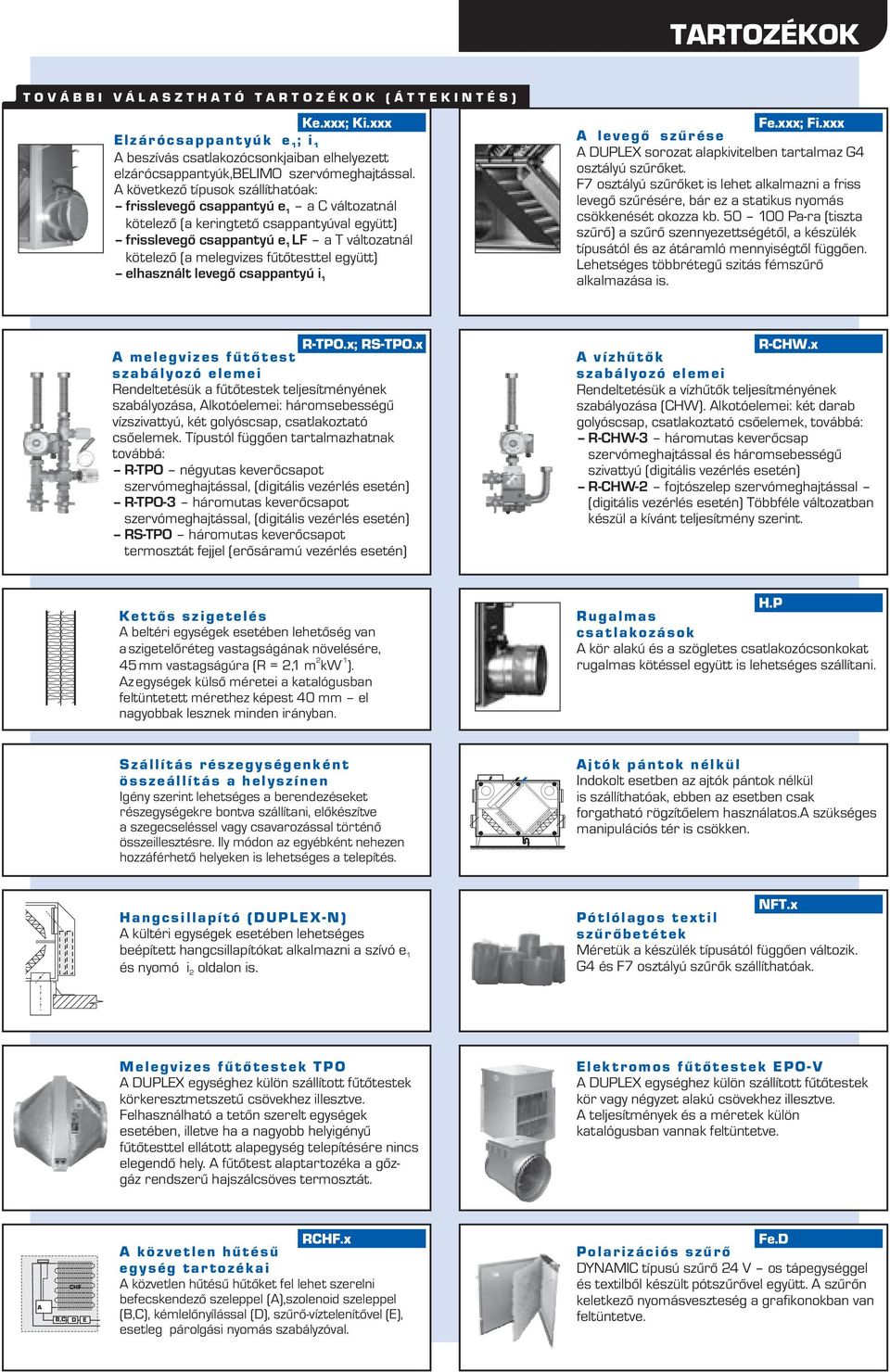

7 TARTOZÉO TOVÁI VÁLASZTHATÓ TARTOZÉO (ÁTTEINTÉS) e.xxx; i.xxx Elzárócsappantyúk e 1; i1 A beszívás csatlakozócsonkjaiban elhelyezett elzárócsappantyúk,elimo szervómeghajtással. A következő típusok szállíthatóak: frisslevegő csappantyú e1 a C változatnál kötelező (a keringtető csappantyúval együtt) frisslevegő csappantyú e1 LF a T változatnál kötelező (a melegvizes fűtőtesttel együtt) elhasznált levegő csappantyú i 1 Fe.xxx; Fi.xxx A levegő szűrése A sorozat alapkivitelben tartalmaz G4 osztályú szűrőket. F7 osztályú szűrőket is lehet alkalmazni a friss levegő szűrésére, bár ez a statikus nyomás csökkenését okozza kb Pa-ra (tiszta szűrő) a szűrő szennyezettségétől, a készülék típusától és az átáramló mennyiségtől függően. Lehetséges többrétegű szitás fémszűrő alkalmazása is. R-TPO.x; RS-TPO.x A melegvizes fűtőtest szabályozó elemei Rendeltetésük a fűtőtestek teljesítményének szabályozása, Alkotóelemei: háromsebességű vízszivattyú, két golyóscsap, csatlakoztató csőelemek. Típustól függően tartalmazhatnak továbbá: R-TPO négyutas keverőcsapot szervómeghajtással, (digitális vezérlés esetén) R-TPO- háromutas keverőcsapot szervómeghajtással, (digitális vezérlés esetén) RS-TPO háromutas keverőcsapot termosztát fejjel (erősáramú vezérlés esetén) R-CHW.x A vízhűtők szabályozó elemei Rendeltetésük a vízhűtők teljesítményének szabályozása (CHW). Alkotóelemei: két darab golyóscsap, csatlakoztató csőelemek, továbbá: R-CHW- háromutas keverőcsap szervómeghajtással és háromsebességű szivattyú (digitális vezérlés esetén) R-CHW-2 fojtószelep szervómeghajtással (digitális vezérlés esetén) Többféle változatban készül a kívánt teljesítmény szerint. ettős szigetelés A beltéri egységek esetében lehetőség van a szigetelőréteg vastagságának növelésére, mm vastagságúra (R = 2,1 m kw ). Az egységek külső méretei a katalógusban feltüntetett mérethez képest 40 mm el nagyobbak lesznek minden irányban. H.P Rugalmas csatlakozások A kör alakú és a szögletes csatlakozócsonkokat rugalmas kötéssel együtt is lehetséges szállítani. Szállítás részegységenként összeállítás a helyszínen Igény szerint lehetséges a berendezéseket részegységekre bontva szállítani, előkészítve a szegecseléssel vagy csavarozással történő összeillesztésre. Ily módon az egyébként nehezen hozzáférhető helyeken is lehetséges a telepítés. Ajtók pántok nélkül Indokolt esetben az k pántok nélkül is szállíthatóak, ebben az esetben csak forgatható rögzítőelem használatos.a szükséges manipulációs tér is csökken. Hangcsillapító (-N) A kültéri egységek esetében lehetséges beépített hangcsillapítókat alkalmazni a szívó e1 és nyomó i oldalon is. 2 NFT.x Pótlólagos textil szűrőbetétek Méretük a készülék típusától függően változik. G4 és F7 osztályú szűrők szállíthatóak. Melegvizes fűtőtestek TPO A egységhez külön szállított fűtőtestek körkeresztmetszetű csövekhez illesztve. Felhasználható a tetőn szerelt egységek esetében, illetve ha a nagyobb helyigényű fűtőtesttel ellátott alapegység telepítésére nincs elegendő hely. A fűtőtest alaptartozéka a gőzgáz rendszerű hajszálcsöves termosztát. Elektromos fűtőtestek EPO-V A egységhez külön szállított fűtőtestek kör vagy négyzet alakú csövekhez illesztve. A teljesítmények és a méretek külön katalógusban vannak feltüntetve. A CHF,C D E RCHF.x A közvetlen hűtésű egység tartozékai A közvetlen hűtésű hűtőket fel lehet szerelni befecskendező szeleppel (A),szolenoid szeleppel (,C), kémlelőnyílással (D), szűrő-víztelenítővel (E), esetleg párolgási nyomás szabályzóval. Fe.D Polarizációs szűrő DYNAMIC típusú szűrő 24 V os tápegységgel és textilből készült pótszűrővel együtt. A szűrőn keletkező nyomásveszteség a grafikonokban van feltüntetve.

8 SZAÁLYOZÁS A egységek alapváltozatban is tartalmazzák a szabályozást és vezérlést támogató elemeket, amelyeket az ATREA cég fejlesztett ki. A megrendelő igénye és a berendezés üzemmódja szerint háromféle típusú ( erősáramú, digitális, konyhai) szabályozó rendszer kerülhet szállításra. A rendszer egy sor érzékelőt (hőmérséklet, légnedvesség, levegőminőség, széndioxid tartalom) tartalmaz a gazdaságos működtetés érdekében. Csehországban, Szlovákiában és Magyarországon szakképzett karbantartó technikusok dolgoznak, akik elvégzik a rendszerek telepítését, beüzemelését, karbantartását, valamint javítását is. Az ATREA szabályozórendszerek előnyei: valós igények alapján a konkrét követelmények kielégítése hatékony működés, a legalacsonyabb költségek mellett a szabályozórendszer egy egységet képez a berendezéssel, az elemek többsége a rendszerbe már gyárilag be van építve és ki van próbálva, ezáltal megszűnik a hibás működés veszélye szabványos megoldások esetében a szabályozás külön történő tervezése nem szükséges, a már meglévő bevált, megszokott megoldásokat fel lehet használni a rendszer bekötése egyszerű, áttekinthető, az esetleges meghibásodás könnyen felismerhető szakképzett műszaki támogatás és tanácsadás A RENDSZERE SZAÁLYOZÁSA ÁTTEINTÉS Típus Leírás Felhasználás Elektromos elvi kapcsolási rajz A alaptípus az elektromos alkotóelemek kivezetései egy kapcsolótáblához csatlakoznak,amelya készülékházban vagy azon kívül a szállítmány részei a ventilátorok, a csappantyúk szervómeghajtásai és a melegvizes fűtés hajszálcsöves védőtermosztátja is a megrendelő igénye szerint lehetséges további elemek alkalmazása is, (konkrét szervótípus, hő és nyomásérzékelők,...) felhasználható abban az esetben, ha a szabályozó rendszer külön kerül szállításra, a megrendelés nem tartalmazza, vagy egy nagyobb rendszer alegységeként fog működni pl. nagyobb épületek, épületfelügyeleti rendszerrel alapkivitel (ventilátorok, szervómeghajtás, termosztátok, manosztátok, továbbiak igény szerint) Epületfelügyeleti rendszer erősáramú OPS egyszerű rendszer kétlépcsős ventilátor fordulatszám szabályozás MIN; MAX (a megfelelő teljesítményszintet a beüzemeléskor kell beállítani minden egyes ventilátor esetében egyenként) a by-pass és a keringtető csappantyú zárása és nyitása a fűtőtest távvezérlése (I, E), a hőmérséklet beállítása közvetlenül magán a fűtőtesten, a termosztát segítségével történik egyszerű üzemelési körülmények esetében alkalmazható, (pl.öltözők, tornatermek, éttermek stb.) nem alkalmas hűtési feladatok ellátására az olyan módozatokba ajánlott, ahol a friss levegő csak utánfűtve van alapkivitel + el. fűtőtest szab. (SR egység) el. fűtőtest (alapkivitel) -T alapkivitel + melegvizes fűtőtest (SR-T egység) OPS 1 kezelőpanel alapkivitel 20 V 50 Hz HYG, QPA, PS (légnedvesség, minőség, mozgásérzékelők) D konyha RG OP SM speciális, a gazdaságos konyhai üzemmód ellátására tervezett szabályozórendszer elemei: SM mikroprocesszor egység, amely az elszívó ágbanban vagy a mennyezetben található, OP kezelőpult és RG kapcsolótábla a szellőztetési teljesítmény szabályozása a konyhai berendezések mindenkori valós hőtermelésének mennyiségén alapul, (az elszívó alatti és a helyiségben lévő hőmérsékletkülönbség alapján) alkalmazható az összes típusú és nagyságú konyhák esetében, amelyek a DiNER, VARIANT, STANDARD típusú elszívókkal vagy elszívómennyezettel rendelkeznek (SV) a melegvizes illetve elektromos fűtőtestek szabályozása a befújt hőmérséklet szerint, (OP-T) a by-pass nyári / téli üzemmódjának beállítása (OP-T-P) alapkivitel-szabályozás elszívó / SV mennyezet SM szabályozó egység RG kapcsolótábla OP szabályozó (vagy. OP-T, OP-T-P) E DC sorozat digitális szabályozása a egységek kényelmes szabályozó rendszere a programozható modul szoftverét kizárólag a egységekre fejlesztették ki a bevezető és az elszívó ventillátor fordulatszámának vezérlése hőmérséklet szabályozása bevezetésre vagy beltérre állítva vízmelegítő és az elektromos melegítő vezérlésének lehetősége víz- és közvetlen hűtés lehetősége a hőszivattyú teljesítményének vezérlése a by-passz csappantyú és a keringetés automata vezérlése kényelmes használatra alkalmas az egység teljes automata üzemeltetésének lehetősége napi illetve heti program alapján légminőség-, CO2 koncentráció-, relatív légnedvesség érzékelők csatlakoztatásának lehetősége a teljesítmény fölérendelt rendszerrel (0 10 V jellel) való vezérlésének lehetősége központi vezérési rendszerekre való csatlakoztatás lehetősége kiterjesztő kártyák segítségével (NX, Modbus,...) teljes beállítás lehetősége csatlakoztatott grafikai vezérlő segítségével DC szabályozás (DC-XS modul) (DC EXPc modul) Vezérlők DC-p1, DC-p2 ommunikációs protokollok NX, Modbus, TCP/IP ülső elemek
