1 s a v e y o u r e n e r g y DUPLEX Multi-V univerzális szellőzető egységek ellenáramú hővisszanyeréssel álló kivitel A DUPLEX Multi-V termékcsalád ellenáramú hővisszanyerésű univerzális szellőztető egységek új generációja álló kivitelben. A DUPLEX Multi-V sorozatú kompakt szellőztető egységek álló kivitelben kényelmes szellőztetésre, kisebb létesítmények, műhelyek, iskolák, éttermek, üzlethelyiségek, sport- és ipari csarnokok, illetve medencék meleglevegős fűtésére és hűtésére alkalmasak. Az egységek hatékony szellőztetést, illetve meleglevegős keringtetéses fűtést és hűtést garantálnak minimális üzemeltetési költségekkel, így alacsony teljesítményigény és zajszint mellett rendkívül hatékony hővisszanyerést biztosítanak. A DUPLEX Multi-V sorozatú egységek olyan kompakt berendezések, amelyek egy készülékházban két függetlenül vezérelt, hátrahajló lapátozású EC-ventilátort, nagy hőátadó felületű hővisszanyerőt, a bevezetett és kivezetett levegő szűrésére szolgáló G4, M5 vagy F7 osztályú kitolható szűrőt, kondenzátumgyűjtő csatornát, illetve belső by-pass és keringtetős csappantyút tartalmaznak szervomeghajtással. A szendvics szerkezetű egységház lakkozott fémlemezekből és 0 mm-es PIR bélésből áll, amelyre kitűnő hővezetési tényező jellemző (λ = 0,024 W/m). A DUPLEX Multi-V szellőztető egységek a legszigorúbb európai szabványoknak is megfelelnek: Az EN 1886 szerinti burkolati jellemzők A 2015-ös ErP irányelv szerinti EC-motorok SFP < 0,45 W/(m /ó) a PassivHaus szerint* A VDI6022 szerinti higiéniai követelmények A DUPLEX Multi-V egységek előnyei: Új szerkezetű szellőztető egységek kitűnő paraméterekkel itűnően hőszigetelt burkolat (T2-es osztály) Hőhidak csökkentése (TB1-es osztály) ompakt méretek Egyszerű telepítés Szabványosított csonkméretek By-pass és keringtető csappantyúval is kivitelezhető Rendkívül hatékony ventilátorok SFP < 0,45 W/(m /ó)* Magas akár 9%-os hővisszanyerési hatékonyságú ellenáramú hőcserélő Integrált szabályozórendszer hőérzékelőkkel Integrált Webszerver (RD4-es szabályozás) Teljes körű tervező program *korlátozott munkaterületen M u l t i - V Szellőztető egységek, hővisszanyerés 2014/09. kiadás S Z Á L L Í T H A T Ó V Á L T O Z A T O ( Ö L C S Ö N Ö S E N O M B I N Á L H A T Ó ) B beépített by-pass csappantyúval C beépített keringtető csappantyúval A D U P L E X M U L T I - V E G Y S É G E Ü Z E M M Ó D J A I T beépített melegvizes fűtőkaloriferrel CHF beépített közvetlen hűtőkaloriferrel CHW beépített vízhűtővel e 2 T i 1 e 1 i 2 e 2 T i 1 e 2 T i 1 e 1 i 2 CH CH CH szellőztetés hővisszanyeréssel utánfűtéssel (hűtéssel) e e friss kültéri levegő szívása... friss szűrt levegő kilépése i i 1 2 keringtetéses fűtés vagy hűtés... felhasznált levegő szívása... elhasznált levegő kilépése szellőztetés hővisszanyerés nélkül (by-passon keresztül) T... központi fűtés csatlakoztatása CH... hűtés csatlakoztatása T E R V E Z Ő S Z O F T V E R A DUPLEX egységek, tartozékok és szabályozás részletes tervezéséhez speciális tervező program használatát javasoljuk, amely megtalálható a honlapunkon ( vagy írjon nekünk, és mi elküldjük Önnek CD-n. S Z E L L Ő Z T E T Ő E G Y S É G E, ATREA S s.r.o., Družstevná o m á r n o Szlovák öztársaság w w w. a t r e a. h u H Ő V I S S Z A N Y E R É S Tel.: Fax: atrea@atrea.hu

2 TELJESÍTMÉNY GRAFIONO A L A P V E T Ő P A R A M É T E R E DUPLEX Multi-V bevezetett levegő max. 1) -1 m h kivezetett levegő max. 1) -1 m h ) hővisszanyerési hatékonyság % akár 9 % kivitelek és pozíciók száma 2 ) tömeg kg max. elektromos teljesítmény kw 1,2 2, 4,9 6,2 7,5 10, feszültség V frekvencia Hz 50 fordulatszám max. -1 min ) fűtőteljesítmény T max. kw ) hűtőteljesítmény CHW max. kw ) hűtőteljesítmény CHF max. kw ) maximális légtérfogatáram nulla külső nyomás esetén 2) a levegő mennyiségétől függően ) a kiviteltől függően 4) a hőcserélőtől, folyadéktól és átfolyástól függően T E L J E S Í T M É N Y E Ö S S Z E F O G L A L Ó Á T T E I N T É S E nyomástartalék p st (Pa) bevezető szakasz (G4) bevezető szakasz T.+CHW.5+G4 bevezető szakasz T.+CHW.5+F7 elszívó szakasz (G4) DUPLEX 1500 Multi-V M108 DUPLEX 2500 Multi-V M109 DUPLEX 500 Multi-V M110 DUPLEX 5000 Multi-V M116 DUPLEX 6500 Multi-V M112 DUPLEX 8000 Multi-V M levegőmennyiség (m /ó) H Ő V I S S Z A N Y E R É A I H A T É O N Y S Á G hővisszanyerési hatékonyság φ (%) Multi-V 2500 Multi-V 500 Multi-V 5000 Multi-V t e1 = -15 C, t i1 = +20 C, rh i1 = 55 %, Mi = Me t e1 = +5 C, t i1 = +25 C, rh i1 = 40 %, az EN 08 szerint 6500 Multi-V8000 Multi-V levegőmennyiség (m /ó) F Ű T É S I É S H Ű T É S I T E L J E S Í T M É N Y E fűtési / hűtési teljesítmény Q T/CH (kw) A max. T fűtési teljesítmény 70/50 C lejtésű víznél, beszívott levegő (visszanyerés után) +10 C, rh 10%. A max. CHW hűtési teljesítmény 0% etilénglikolt tartalmazó vízre, 6/12 C hőfoklépcsőre van megadva; belépő levegő 0 C, rp 50%. 20 max. fűtőteljesítmény T. max. hűtőteljestmény CHF.4 és CHW levegőmennyiség (m /ó) 1500 Multi-V 2500 Multi-V 500 Multi-V 5000 Multi-V 6500 Multi-V 8000 Multi-V

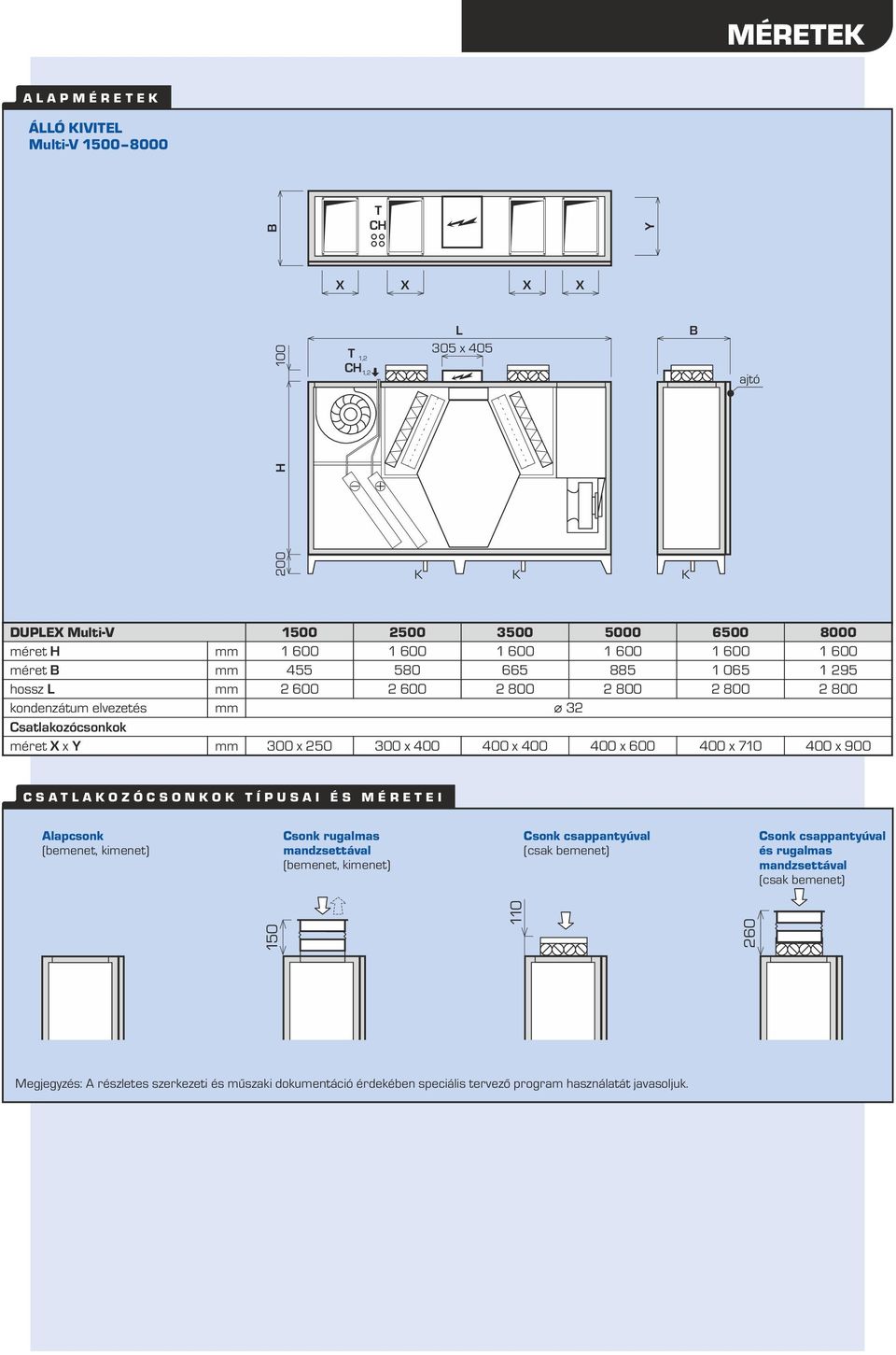

3 MÉRETE A L A P M É R E T E ÁLLÓ IVITEL Multi-V B T CH Y X X X X 200 H 100 T 1,2 CH 1,2 L 05 x 405 DUPLEX Multi-V méret H mm méret B mm hossz L mm kondenzátum elvezetés mm 2 Csatlakozócsonkok méret X x Y mm 00 x x x x x x 900 C S A T L A O Z Ó C S O N O T Í P U S A I É S M É R E T E I Alapcsonk (bemenet, kimenet) Csonk rugalmas mandzsettával (bemenet, kimenet) Csonk csappantyúval (csak bemenet) Csonk csappantyúval és rugalmas mandzsettával (csak bemenet) B ajtó Megjegyzés: A részletes szerkezeti és műszaki dokumentáció érdekében speciális tervező program használatát javasoljuk.

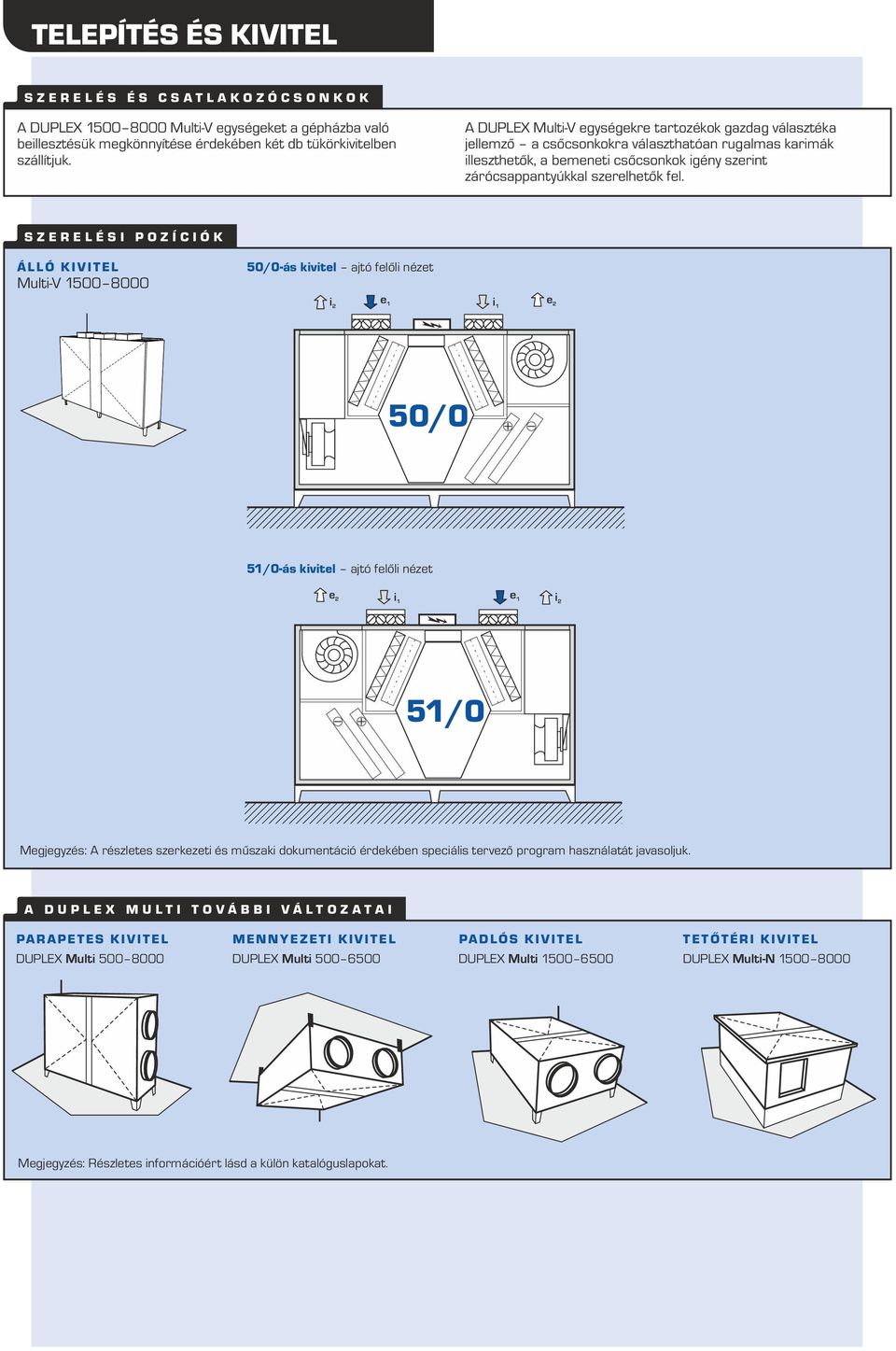

4 TELEPÍTÉS ÉS IVITEL S Z E R E L É S É S C S A T L A O Z Ó C S O N O A DUPLEX Multi-V egységeket a gépházba való beillesztésük megkönnyítése érdekében két db tükörkivitelben szállítjuk. A DUPLEX Multi-V egységekre tartozékok gazdag választéka jellemző a csőcsonkokra választhatóan rugalmas karimák illeszthetők, a bemeneti csőcsonkok igény szerint zárócsappantyúkkal szerelhetők fel. S Z E R E L É S I P O Z Í C I Ó ÁLL Ó IVITEL Multi-V /0-ás kivitel ajtó felőli nézet i 2 e 1 i 1 e 2 50/0 51/0-ás kivitel ajtó felőli nézet e 2 i 1 e 1 i 2 51/0 Megjegyzés: A részletes szerkezeti és műszaki dokumentáció érdekében speciális tervező program használatát javasoljuk. A D U P L E X M U L T I T O V Á B B I V Á L T O Z A T A I PARAPETES IVITEL DUPLEX Multi MENNYEZETI IVITEL DUPLEX Multi PA D L ÓS IVITEL DUPLEX Multi T ETŐTÉRI IVITEL DUPLEX Multi-N Megjegyzés: Részletes információért lásd a külön katalóguslapokat.

5 EZELÉSI TERÜLET E Z E L É S I T E R Ü L E T A DUPLEX Multi-V egységek telepítésénél ügyelni kell az előírt kezelési terület biztosítására az egység körül. Az egység alatt min. 150 mm-es szabad helyet kell hagyni a DN 2- es kondenzvíz elvezető cső beillesztéséhez. A csövet min. 150 mm magas szifonon keresztül kell a csatornába helyezni. Az említett kezelőteret az alapkivitelben szállított berendezés esetében az acélból készült hordozókeret biztosítja. A homlokzati oldalon az elülső ajtó nyitásához, a szűrőcseréhez, illetve az egység egyes elemeinek javításához és szereléséhez Ajtó előtti kezelési terület szükséges kezelési terület betartása szükséges. Az egyes vázlatokon a kezelési terület minimális méretei láthatók. A cseh nemzeti szabvány értelmében legalább 600 mm-es szabad helyet kell hagyni az elektromos kapcsolószekrény elhelyezési oldaláról is. Tartozékok kezelési területe szabályozási modulok pántok DC RD4 min padló min. 0 fal min. T Típus szokásos ajtó T (mm) pántok nélküli ajtó T (mm) DUPLEX 1500 Multi-V DUPLEX 2500 Multi-V DUPLEX 500 Multi-V DUPLEX 5000 Multi-V DUPLEX 6500 Multi-V DUPLEX 8000 Multi-V H A N G T E L J E S Í T M É N Y L W É S H A N G N Y O M Á S L D Típus DUPLEX 1500 Multi-V DUPLEX 2500 Multi-V DUPLEX 500 Multi-V DUPLEX 5000 Multi-V DUPLEX 6500 Multi-V DUPLEX 8000 Multi-V Munkapont Hangteljesítmény L w [db(a)] szívás e 1 szívás i 1 kifúvás e 2 kifúvás i 2 egység Hangnyomás L [db(a)] D m távolságban m /ó (200 Pa) m /ó (200 Pa) m /ó (200 Pa) m /ó (200 Pa) m /ó (200 Pa) m /ó (200 Pa)

6 VÁLTOZATO D U P L E X M U L T I - V A L A P V Á L T O Z A T DUPLEX xxxx Multi-V Alapváltozat A kompakt egység alapváltozata egy elszívó és egy befúvó ventilátort, vékonyfalú műanyaglapokból készült kiemelhető ellenáramú hővisszanyerőt, a friss és az elszívott levegő szűrését biztosító, G4 (esetleg M5 vagy F7) osztályú kiemelhető légszűrőt és a kondenzátum elvezetését biztosító csatornát tartalmaz elvezetőcsővel. Az elülső ajtó kitűnő hozzáférést biztosít az összes beépített berendezéshez és szűrőhöz. Ventilátorok Az összes DUPLEX Multi-V egységet rendkívüli teljesítményű ventilátorokkal szereltük fel Me.xxx; Mi.xxx (ebm-papst vagy Ziehl Abegg) szabad forgórésszel és hátrafelé ívelt lapátokkal. A DUPLEX Multi-V termékcsalád összes egysége megfelel az EU 2015-ös ErP irányelvének. Hővisszanyerő egység Az egyetlen olyan típusú hővisszanyerő, amely műanyagból készült, ellenáramú kivitelben, magas teljesítménnyel. A műanyag hővisszanyerők új S7-es generációjának hatásfoka akár 9 % is lehet. S7 D U P L E X M U L T I - V V Á L T O Z A T O L E Í R Á S A By -pass c s a ppant y ú ( B ) B.x A hővisszanyerő megkerülését biztosítja a bevezetett levegő oldalán. Szerkezetileg egy ellenirányú lap-csappantyúból és szervomeghajtásból áll. A csappantyú a hővisszanyerő mellett található, a készülékházon belül, a készülék külső méreteit nem befolyásolja. Alapkivitelben Belimo 24 V típusú szervomeghajtással szállítjuk, kérésre más meghajtás is alkalmazható. eringtető csappant yú ( C ) C.x A kivezetett és bevezetett levegő keverésére szolgál. Szerkezetileg egy ellenirányú lap-csappantyúból és szervomeghajtásból áll. A csappantyú a hővisszanyerő mellett található a készülékházon belül, a készülék külső méreteit nem befolyásolja. A keringtető csappantyúval együtt e 1 zárócsappantyú telepítése is szükséges. Alapkivitelben Belimo 24 V típusú szervomeghajtással szállítjuk, kérésre más meghajtás is alkalmazható. M elegvizes f ű tőtest ( T ) T.x A beépített három- (vagy több) soros rézcsövekből és sajtolt alumínium lapokból készült víz-levegő hőcserélő 110 C-os és 10 MPa nyomású rendszerekhez alkalmazható. Az alapkivitel egy fagyálló gőz-gáz rendszerű hajszálcsöves termosztátot és rugalmas csőcsatlakozásokat tartalmaz. A melegvizes fűtőtesttel (T) rendelkező egységeknek a friss levegőt elzáró e 1 csappantyút kell tartalmazniuk, továbbá vészhelyzeti funkcióval ellátott szervomeghajtás alkalmazása ajánlott. A melegvizes fűtőtesthez R-TPO4 vagy R-TPO- típusú külső teljesítményszabályozó egység csatlakoztatható. özvetlen párologtató ( CHF ) CHF.x Beépített, rézcsövekből és sajtolt alumínium lapokból álló hőcserélő, beleértve a kondenzátum-elvezető csatornát önálló kondenzvíz elvezetéssel és nyomásmérővel. Az igényelt teljesítmény, hűtőfolyadék-típus és levegő paraméterek alapján különböző párolgási hőmérsékletű, három- vagy többsoros hőcserélő kerül alkalmazásra. Választhatóan 1:1 vagy 1:2 osztású, illetve szükség szerint teljesen atipikus kétkörös párologtató is szállítható. Vízhűtő ( CHW ) CHW.x Beépített, rézcsövekből és sajtolt alumínium lapokból álló hőcserélő, beleértve a kondenzátum-elvezető csatornát önálló kondenzvíz elvezetéssel. Az igényelt teljesítmény, hűtővíz hőmérséklet és levegő paraméterek alapján három- vagy többsoros hőcserélő kerül alkalmazásra. A vízhűtő rendelésre R-CHW2 külső vagy R-CHW szabályozó egységgel is felszerelhető. Az egyes változatok függetlenül egymástól különböző összeállításban is alkalmazhatók. Például: DUPLEX-TC (melegvizes fűtőtesttel és keringtető csappantyúval) DUPLEX-T-CHF (melegvizes fűtőtesttel és közvetlen párologtatóval)

7 TARTOZÉO T O V Á B B I V Á L A S Z T H A T Ó T A R T O Z É O ( Á T T E I N T É S ) e.xxx; i.xxx Zárócsappant yúk e 1; i 1 A beszívás csatlakozócsonkjaiban elhelyezett zárócsappantyúk, BELIMO szervomeghajtással. A következő típusok szállíthatók: friss levegő csappantyú e 1 a C változatnál (a keringtető csappantyúval együtt) vagy a T változatnál (melegvizes fűtőtesttel) kötelező elhasznált levegő csappantyú i 1 Fe.xxx; Fi.xxx L é gszűrés A DUPLEX termékcsalád alapkivitelben G4-es osztályú szűrőket tartalmaz. Az egységek igény szerint a friss vagy az elhasznált levegő oldalán M5-ös vagy F7-es szűrőkkel szerelhetők fel az egység állandó külső nyomásának mintegy Pa csökkenése mellett (tiszta szűrő) a levegőáramlás, egységtípus és légszennyezettség függvényében. RE-TPO.x A melegvizes fűtőtest s zabályozó e l emei A fűtőtestek teljesítményének szabályozására szolgálnak. Minden esetben egy db háromsebességű vízszivattyúból, két golyóscsapból, csatlakozó csőelemekből és típus szerint a következőből állnak: RE-TPO4 négyutas keverőszelep szervomeghajtással RE-TPO háromutas keverőszelep szervomeghajtással R-CHW.x A vízhűtők s z abályozó elemei A vízhűtők teljesítményének szabályozására szolgálnak (CHW). Minden esetben két darab golyóscsapból, csatlakozó csőelemekből és típus szerint a következőből állnak: R-CHW háromutas keverőszelep szervomeghajtással R-CHW2 fojtószelep szervomeghajtással MFF Ferdecsöves manométerek A szűrők aktuális nyomásveszteségének egyszerű vizualizálására szolgáló tartozék. Az egységek VDI 6022-es szabvány szerinti higiéniai kivitele esetén kötelező a ferdecsöves manométerek alkalmazása. F.x Ta r t alék s z űrőbetétek Az egység típusa szerinti méretű, tartalék szűrőbetétek. G4, M5 és F7 szűrési osztállyal szállítjuk. Szállítás e lemekben, s z e r e l és az építke z ésen Az összes egység elemenként is szállítható, melyek a helyszínen csavarozással szerelhetők össze. Az egységek így nehezen hozzáférhető helyeken is telepíthetők. Burkolat szig. oszt.: T, hőhidak: TB2. H.P Rugalmas mandzsetták A csonkok választhatóan rugalmas mandzsettákkal is szállíthatók. TPO melegvizes fűtőtestek ülön szállított melegítők a DUPLEX egységekhez csatlakoztatott csővezetékbe. A melegítők alapkivitelben gőz-gáz ciklusú kapilláris termosztátot tartalmaznak. A teljesítményekért és átmérőkért lásd a külön katalóguslapokat. TPO EPO-V E PO-V elektromos f ű tőtestek ülön szállított melegítők a DUPLEX egységekhez csatlakoztatott kör alakú vagy szögletes csővezetékbe. A teljesítményekért és átmérőkért lásd a külön katalóguslapokat. CF.XXX Állandó áramlás és nyomás szabályozása A ventilátorok nyomását érzékelő manométerek a szabályozással együttműködve lehetővé teszik a ventilátorok intelligens vezérlését úgy, hogy elérjék a beállított áramlást. Ez a tartozék RD4 vagy DC típusú digitális szabályozás telepítését feltételezi. További manométer bekötése után (választható tartozék) a bemenő levegő csővezetékében szabályozható a bemeneti csővezeték állandó nyomása. EPO-V E PO-V elektromos e l őmelegítők Az EPO-V elektromos előmelegítők a hővisszanyerő fagy elleni védelmére szolgálnak azonos nyomású szellőztetés tartós igényénél. A csővezetékbe a kültéri levegő egységbe való bevezetésének pontján (e 1) kell elhelyezni. A vezérlés a DUPLEX (RD4 vagy DC) egység szabályozását biztosítja. Pántok nélküli a jtó Indokolt esetekben pánt nélküli ajtó is szállítható, ezáltal csökken az egység előtti kezelési terület mérete.

8 SZABÁLYOZÁS A DUPLEX Multi-V egységeket alapkivitelű szabályozási elemekkel vagy az ATREA vállalat által kifejlesztett teljes körű szabályozási rendszerekkel szállítjuk. A rendszerek a gazdaságos üzemeltetés érdekében érzékelők (hőmérséklet, páratartalom, levegőminőség, CO2) egész sorát is magukban foglalják. Az ATREA szabályozórendszerek előnyei: megfelelő és hatékony típusú szabályozás kiválasztása a konkrét alkalmazás valódi funkciója szerint, a legalacsonyabb költségekkel a szabályozórendszer egységet képez a berendezéssel, az elemek többségét a rendszerbe már gyárilag beépítették és kipróbálták, ezáltal megszűnik a hibás csatlakoztatásból eredő kockázatok többsége szabványos megoldások esetén nem szükséges a szabályozás külön tervezése, ilyen esetben a gyártó szabványosított rendszerei alkalmazhatók egyszerűen csatlakoztatható, áttekinthető, jelzi a hibákat szakképzett műszaki támogatás és tanácsadás A D U P L E X S Z A B Á L Y O Z Á S I R E N D S Z E R E Á T T E I N T É S E Típus alap Felhasználás az összes elektromos összetevő az egységen belül vagy kívül elhelyezett kapcsolótáblához van kivezetve a ventilátorok, a csappantyúk szervomeghajtói, valamint a melegvizes fűtőtest kapilláris védőtermosztátja a szállítmány részét képezik konkrét igény alapján az egységek további elemekkel szerelhetők fel (konkrét típusú szervomeghajtókkal, érzékelőkkel, termosztátokkal, manosztátokkal stb.) külön szállított szabályozási rendszer esetén a legalkalmasabb például központi (fölérendelt) vezérlőrendszerrel ellátott nagyobb épületek stb. Vezérlés alapkivitel (ventilátorok, szervomeghajtások, termosztátok, manosztátok stb. választás szerint) fölérendelt szabályozási rendszer RD4 szabályozás Az RD4 szabályozás alapfunkciói EC ventilátorok fordulatszabályozása (a beállított üzemmód szerint) a by-pass csappantyú pozíciójának automatikus vezérlése (meleg és hideg visszanyerése) értékeli és megakadályozza a vészhelyzeti állapotokat a mért hőfokok szerint a szellőzés és hőmérséklet heti programjának beállítása alapértelmezetten beépített web szerver és Ethernet a távoli csatlakozással való internetes kapcsolattartáshoz teljesítmény bemenetek 20 V feszültséggel való kapcsoláshoz (4 bemenet késleltetett, 1 azonnali) vezérlés pl. a WC-ről, stb. CO 2 koncentráció vagy relatív páratartalom érzékelők bekötésének lehetősége max. 2 érzékelő érintkező vagy 0 10 V kimenettel kimenetek az elektromos előmelegítő és fűtőtest (10 V impulzussal kapcsolva) vagy a vízmelegítő (vezérlőjel 0 10 V) vezérléséhez CP 18 RD szerelés szabványos dupla dobozba a falfelület alá CP 19 RD szerelés a fal felületére RD4-IO kiegészítő modul manométer csatlakoztatási lehetősége az állandó áramlás funkciójának biztosításához (lásd az Állandó áramlás és nyomás szabályozását az előző oldalon) állandó nyomás funkció lehetősége kimenetek a hűtés vezérlésére (közvetlen és víz) Webszerver (alapkivitel) Smartphone alkalmazás DC sorozatú szabályozás a programozható modul szoftvere kizárólag a DUPLEX egységekhez lett kifejlesztve a szívó és a fújó ventilátor fordulatszám-vezérlése hőmérsékletszabályozás a bemenetnél vagy a térben a vízmelegítő és a villanymelegítő vezérelhetősége vízhűtés és közvetlen hűtés lehetősége a hőszivattyú teljesítményének vezérlése a bypass és a keringtető csappantyú automatikus vezérlése az egység teljesen automatikus üzemelésének lehetősége napi vagy heti programmal érzékelők csatlakoztathatósága a levegőminőség, CO 2, koncentráció, relatív nedvességtartalom stb. érzékeléséhez központi vezérlőrendszerhez csatlakoztatható DUPLEX DC szabályozás (DC-XS modul) (DC EXPc modul) DC-p1, DC-p2 vezérlők NX, Modbus, TCP/IP kommunikációs protokollok ülső egységek
