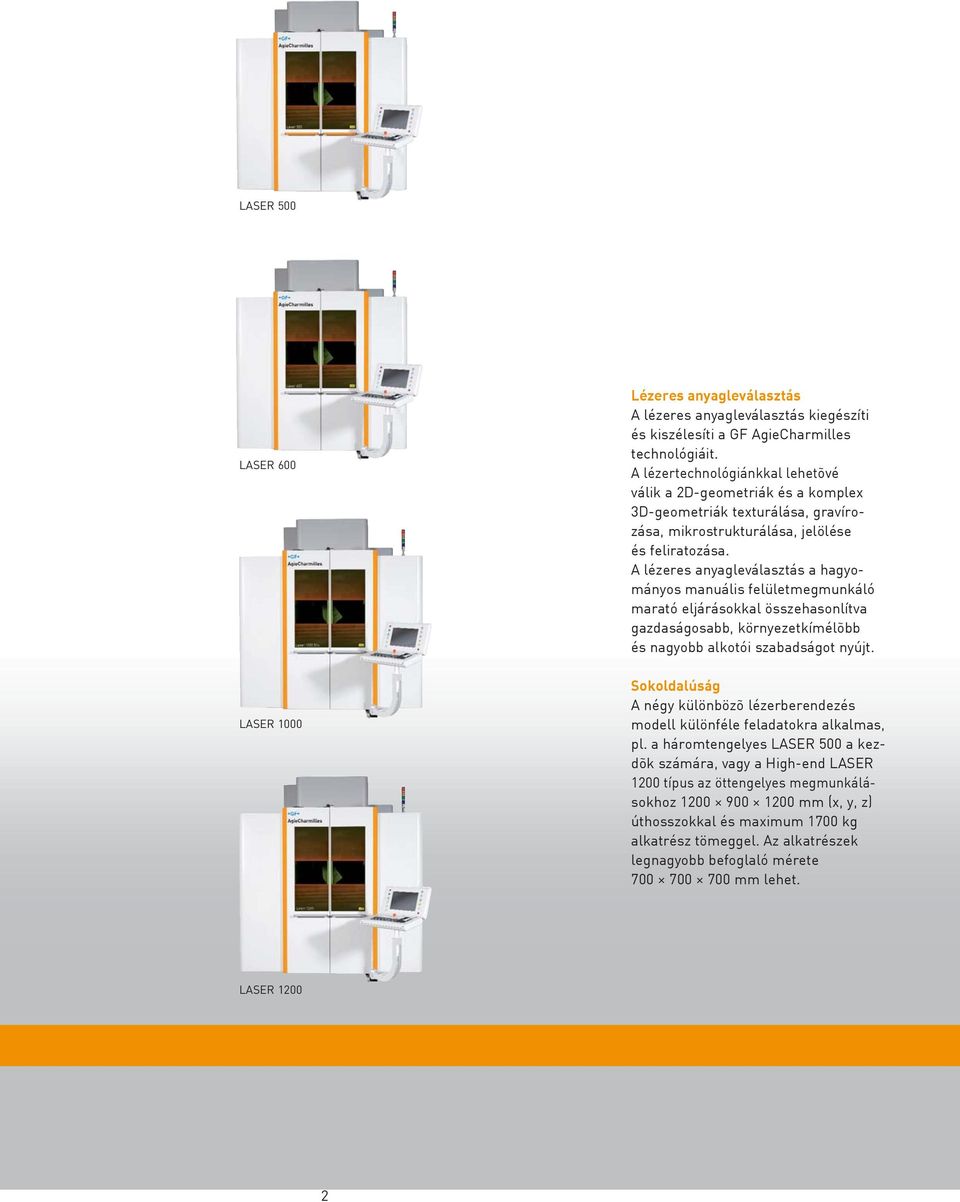

2 LASER 500 LASER 600 LASER 1000 Lézeres anyagleválasztás A lézeres anyagleválasztás kiegészíti és kiszélesíti a GF AgieCharmilles technológiáit. A lézertechnológiánkkal lehetõvé válik a 2D-geometriák és a komplex 3D-geometriák texturálása, gravírozása, mikrostrukturálása, jelölése és feliratozása. A lézeres anyagleválasztás a hagyományos manuális felületmegmunkáló marató eljárásokkal összehasonlítva gazdaságosabb, környezetkímélõbb és nagyobb alkotói szabadságot nyújt. Sokoldalúság A négy különbözõ lézerberendezés modell különféle feladatokra alkalmas, pl. a háromtengelyes LASER 500 a kezdõk számára, vagy a High-end LASER 1200 típus az öttengelyes megmunkálásokhoz mm (x, y, z) úthosszokkal és maximum 1700 kg alkatrész tömeggel. Az alkatrészek legnagyobb befoglaló mérete mm lehet.. LASER

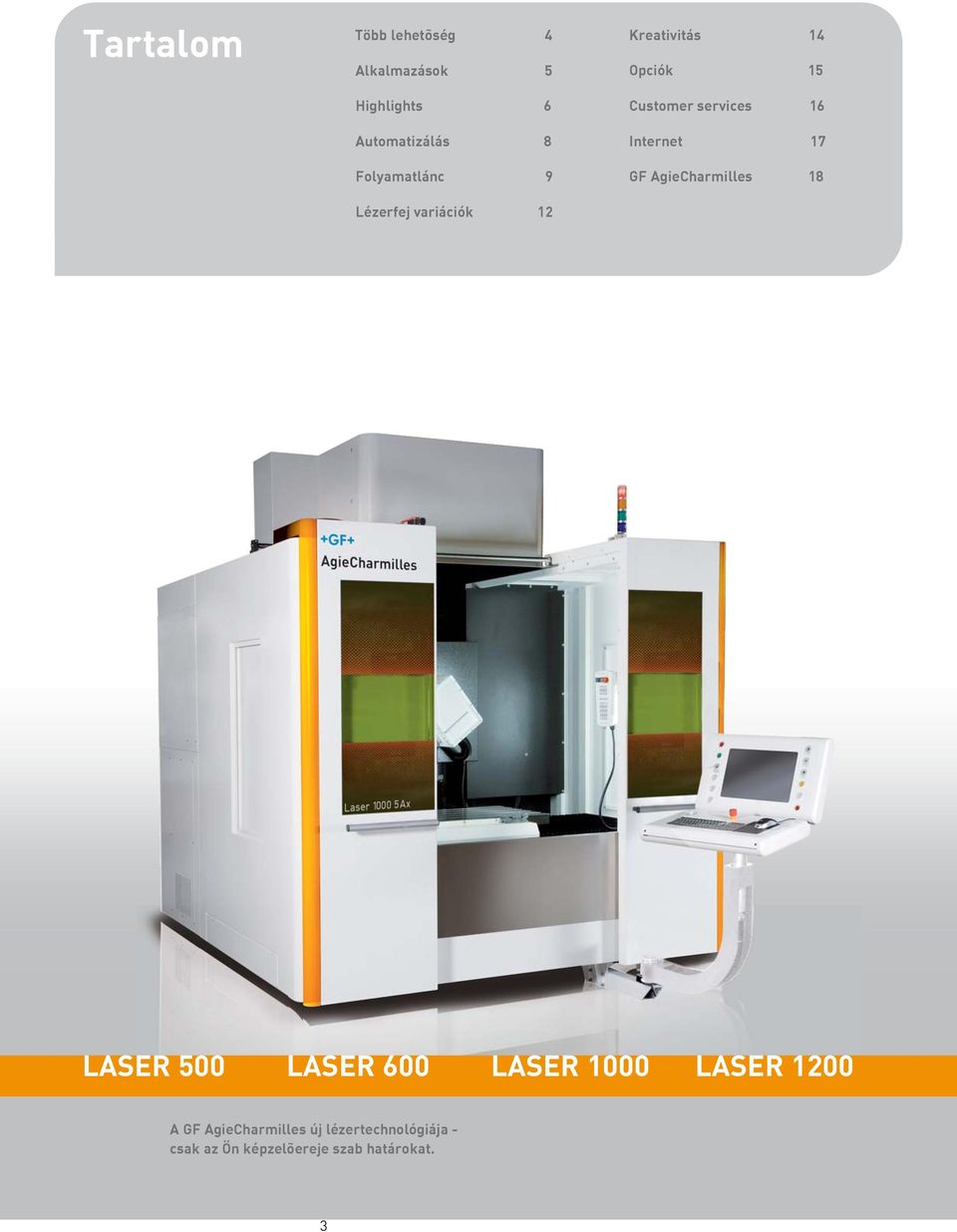

3 Tartalom Több lehetõség 4 Alkalmazások 5 Highlights 6 Automatizálás 8 Folyamatlánc 9 Lézerfej variációk 12 Kreativitás 14 Opciók 15 Customer services 16 Internet 17 GF AgieCharmilles 18 LASER 500 LASER 600 LASER 1000 LASER 1200 A GF AgieCharmilles új lézertechnológiája - csak az Ön képzelõereje szab határokat. 3

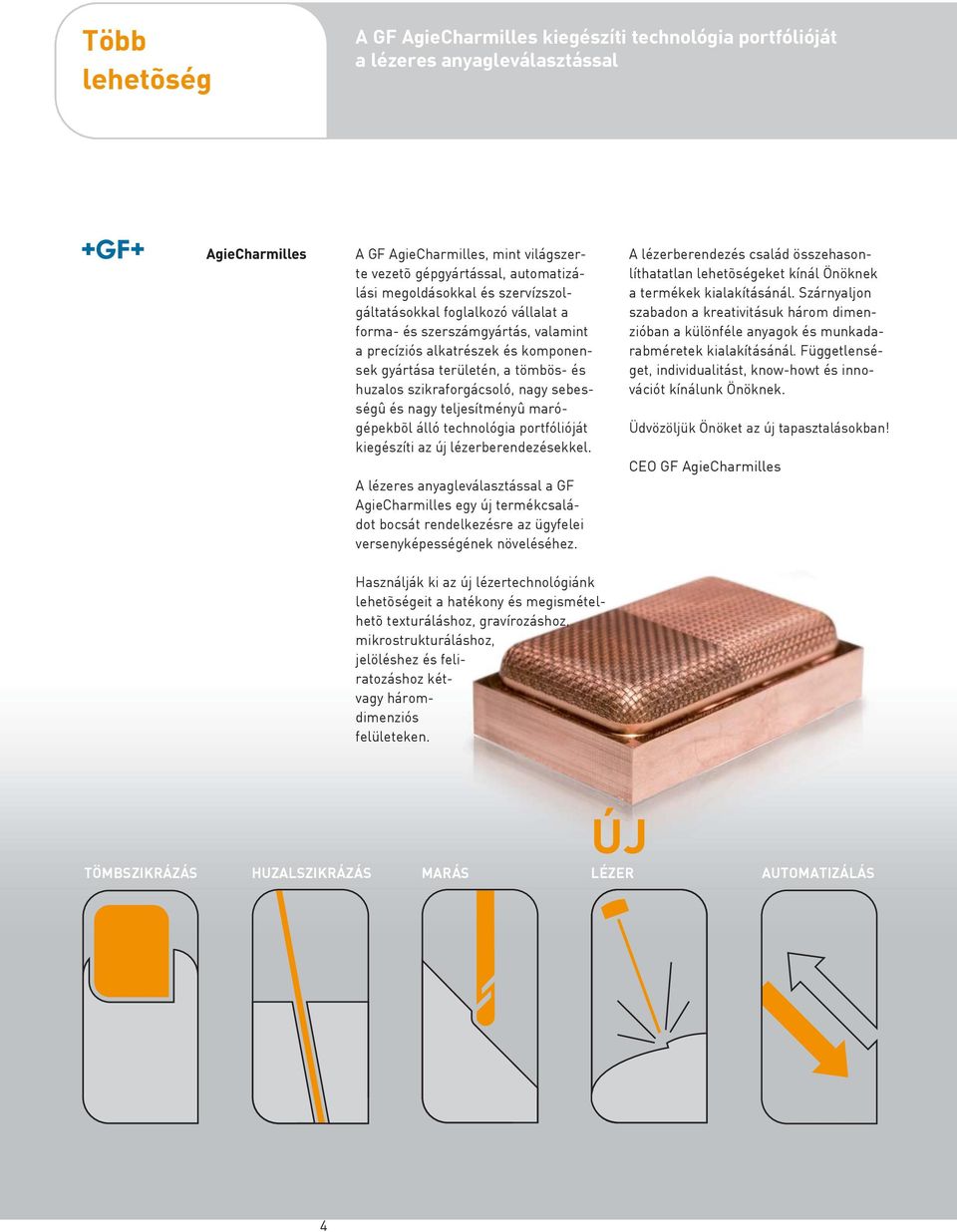

4 Több lehetõség A GF AgieCharmilles kiegészíti technológia portfólióját a lézeres anyagleválasztással A GF AgieCharmilles, mint világszerte vezetõ gépgyártással, automatizálási megoldásokkal és szervízszolgáltatásokkal foglalkozó vállalat a forma- és szerszámgyártás, valamint a precíziós alkatrészek és komponensek gyártása területén, a tömbös- és huzalos szikraforgácsoló, nagy sebességû és nagy teljesítményû marógépekbõl álló technológia portfólióját kiegészíti az új lézerberendezésekkel. A lézeres anyagleválasztással a GF AgieCharmilles egy új termékcsaládot bocsát rendelkezésre az ügyfelei versenyképességének növeléséhez. A lézerberendezés család összehasonlíthatatlan lehetõségeket kínál Önöknek a termékek kialakításánál. Szárnyaljon szabadon a kreativitásuk három dimenzióban a különféle anyagok és munkadarabméretek kialakításánál. Függetlenséget, individualitást, know-howt és innovációt kínálunk Önöknek. Üdvözöljük Önöket az új tapasztalásokban! CEO GF AgieCharmilles Használják ki az új lézertechnológiánk lehetõségeit a hatékony és megismételhetõ texturáláshoz, gravírozáshoz, mikrostrukturáláshoz, jelöléshez és feliratozáshoz kétvagy háromdimenziós felületeken. ÚJ STÖMBSZIKRÁZÁS HUZALSZIKRÁZÁS MARÁS LÉZER AUTOMATIZÁLÁS 4

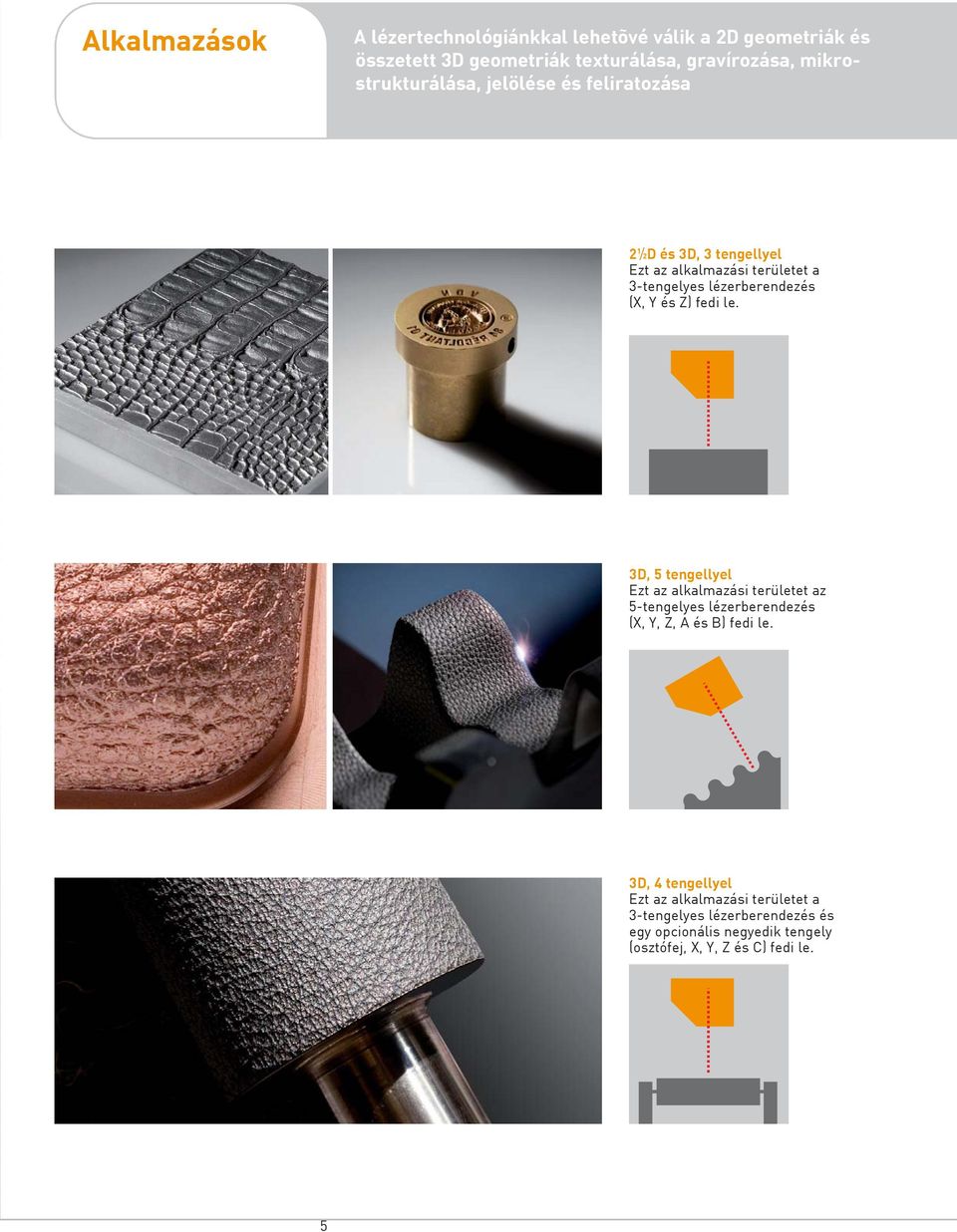

5 Alkalmazások A lézertechnológiánkkal lehetõvé válik a 2D geometriák és összetett 3D geometriák texturálása, gravírozása, mikrostrukturálása, jelölése és feliratozása 2 1 /2D és 3D, 3 tengellyel Ezt az alkalmazási területet a 3-tengelyes lézerberendezés (X, Y és Z) fedi le. 3D, 5 tengellyel Ezt az alkalmazási területet az 5-tengelyes lézerberendezés (X, Y, Z, A és B) fedi le. 3D, 4 tengellyel Ezt az alkalmazási területet a 3-tengelyes lézerberendezés és egy opcionális negyedik tengely (osztófej, X, Y, Z és C) fedi le. 5

6 Highlights LASER A GF AgieCharmilles lézeres anyagleválasztása individuális termékkialakítást tesz lehetõvé Rugalmas és programozható munkadarabautomatizálás Fáradságmentes betöltés daru segítségével Könnyû behelyezés daruval Könnyû karbantartás Manuális vezérlés Nagy teljesítményû gépvezérlés Sûrített levegõs tisztítópisztoly Multifunkcionális lézerfej A nagy méretû lézervédõüvegen keresztül kiválóan figyelemmel kísérhetõ a megmunkálási folyamat Nagyobb elõrelépés Lézerberendezéseink a piacvezetõ pozícióban, amirõl a GF AgieCharmilles ismert, minden elismerést ki fognak vívni, és a Versenytársakra ismét csapást mérnek - és ezt lehetõvé tesszük az Önök számára is. Lézerberendezéseink alapját a meglévõ csúcsminõségû termékeink képezik, és kiegészítik azokat, hogy még nagyobb állóképességet, rugalmasságot és autonómiát nyújthassunk. * Laser 600, 1000, 1200 ** Hûtés szükséges A Windows a Microsoft Corporation bejegyzett védjegye Teljesen integrált szerszámgépkoncepció Két optikai és három - öt mechanikus tengely A nagyvonalúan méretezett öntöttvaskonstrukció kiváló elnyelõ tulajdonságokkal, valamint nagy ellenállóképességgel és tartós minõséggel rendelkezik. Legmagasabb precizitás üvegmérõlécekkel és forgó jeladókkal* Különbözõ anyagok megmunkálása (alumínium, vörösréz, acél, grafit, keményfém, sárgaréz, kerámia, stb.) Integrált szûrõ, elszívás, szárítás és hûtés Négy berendezés különbözõ kivitelekben, az átfogó alkalmazási terület érdekében Itterbiumszál-lézer, 20 W, 50 W és 100 W** teljesítménnyel Rugalmas és programozható munkadarab automatizálás NC-PC-alapú nagy teljesítményû vezérlés; 19" LCD képernyõ, Windows XP CE-nek megfelelõ és megegyezik az 1 lézerosztállyal (nem szükséges személyi védõfelszerelés). 6

7 A lézeres anyagleválasztás a hagyományos manuális felületmegmunkáló marató eljárásokkal összehasonlítva gazdaságosabb, környezetkímélõbb és nagyobb alkotói szabadságot nyújt. Nagyobb funkcionalitás A szabadalommal védett lézerfejünk különleges funkciókkal bír, hogy biztosítsa az Önök sikerét. Programozható billenõ tengely* Nagy felbontású kamera beépített megvilágítással a finompozícionáláshoz 3D mérõtapintó Vörös lézermutató a lézer pozícionálásához Különbözõ lencseteljesítmény Füst- és porelszívás (lesüllyeszthetõ és illeszthetõ) Nagy sebességû letapogató fej 7 Ergonómia- és folyamatbiztonság Összehasonlíthatatlan biztonság és hozzáférés Változatlan hozzáférés az összes konfigurációban Kiváló rálátás a megmunkálási tartományra Nagy méretû védõüveg Hozzáférés elölrõl kétajtós nyíláson keresztül a daruval történõ behelyezéshez Dinamika Egyenletes dinamikai teljesítmény az összes tengelyen. A nagy dinamikájú tengelyek az elõfeltételei a gyors pozícionálásnak. Nagy merevség Kiváló pozícionálási precizitás Nincs vezetékhiba, nincs játék Nincs kopás Központi kenõrendszer GF AgieCharmilles lézer oktatási megoldások Értékesítés elõtti oktatás Elsõ lépések Ismeretek elmélyítése Specializálódás Könnyû karbantartás Szûrõcsere Szerszámgép belsejébe integrált Jeladás tele szûrõ esetén Automatikus futtatás gépi ciklusokkal Automatikus tisztító patron sûrített levegõvel A szûrõpatron leválasztási hatásfoka >= 99 % Elszívási sebesség illesztése és finombeállítása GF AgieCharmilles software-funkciók Offline programozás (az Ügyfél PC-jén) GFAC LASER CAM GFAC LASER Design - texturáláshoz GFAC LASER Simulation - ütközésvizsgálathoz Gépvezérlés GFAC LASER LMCS - NC-gép- és rendszervezérlés GFAC LASER vezérlés Precizitás Mit ér a sebesség, ha a precizitás rovására megy? A precizitás alapfelszereltség: Nagy statikus és dinamikus merevség Az összes tengely üveg mérõlécekkel rendelkezik, melyek felbontása 0,5 m, így biztosítva az egyedülálló precizitást és megismételhetõséget. Integrált 3D tapintó rendszer

8 Automatizálás N Még termelékenyebben az automatizálásnak köszönhetõen Nagyobb függetlenség Lézerberendezéseink a meglévõ automatizálási rendszerekbe integrálhatók, vagy bõvíthetõk egy opcionális palettaváltóval. A GF AgieCharmilles lézerberendezés családjával az egész folyamatláncot kontrollálhatják - ezáltal függetlenebbé válnak. A LASER 600 és 1000 típusokhoz opcióként szállítható (utólag is illeszthetõ). System 3R Dynafix (280x280 mm) (1) GPS 240x240 mm Macro Magnum 156x156 mm Erowa UCP 320x320 mm ITS 148x148 mm ITS 72x72 mm Macro 54x54 mm ITS 50x50 mm (1) mm méretû standard palettával, vagy mm méretû Mikron palettával alkalmazható 8

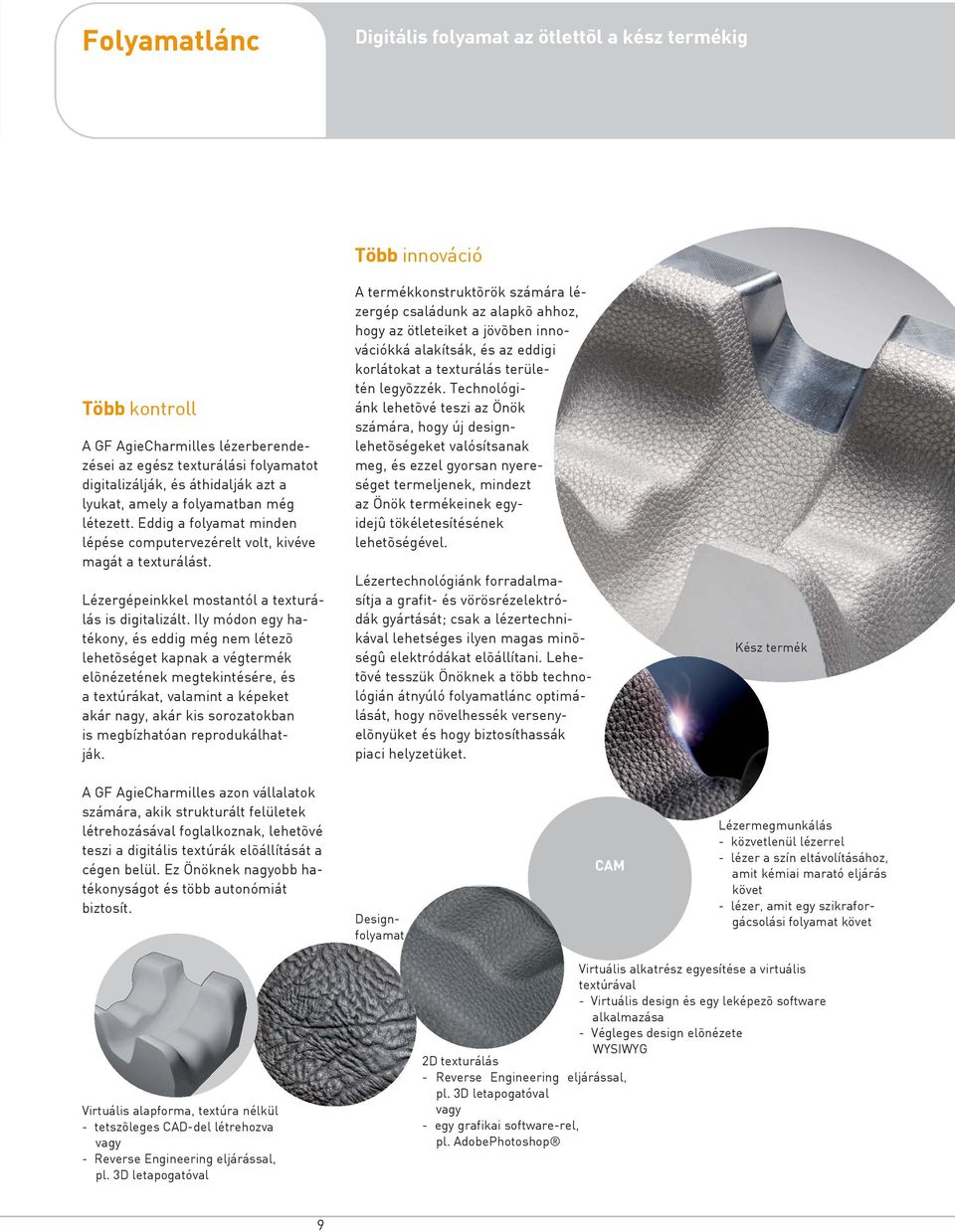

9 Folyamatlánc E Digitális folyamat az ötlettõl a kész termékig Több kontroll A GF AgieCharmilles lézerberendezései az egész texturálási folyamatot digitalizálják, és áthidalják azt a lyukat, amely a folyamatban még létezett. Eddig a folyamat minden lépése computervezérelt volt, kivéve magát a texturálást. Lézergépeinkkel mostantól a texturálás is digitalizált. Ily módon egy hatékony, és eddig még nem létezõ lehetõséget kapnak a végtermék elõnézetének megtekintésére, és a textúrákat, valamint a képeket akár nagy, akár kis sorozatokban is megbízhatóan reprodukálhatják. Több innováció A termékkonstruktõrök számára lézergép családunk az alapkõ ahhoz, hogy az ötleteiket a jövõben innovációkká alakítsák, és az eddigi korlátokat a texturálás területén legyõzzék. Technológiánk lehetõvé teszi az Önök számára, hogy új designlehetõségeket valósítsanak meg, és ezzel gyorsan nyereséget termeljenek, mindezt az Önök termékeinek egyidejû tökéletesítésének lehetõségével. Lézertechnológiánk forradalmasítja a grafit- és vörösrézelektródák gyártását; csak a lézertechnikával lehetséges ilyen magas minõségû elektródákat elõállítani. Lehetõvé tesszük Önöknek a több technológián átnyúló folyamatlánc optimálását, hogy növelhessék versenyelõnyüket és hogy biztosíthassák piaci helyzetüket. Kész termék A GF AgieCharmilles azon vállalatok számára, akik strukturált felületek létrehozásával foglalkoznak, lehetõvé teszi a digitális textúrák elõállítását a cégen belül. Ez Önöknek nagyobb hatékonyságot és több autonómiát biztosít. Designfolyamat CAM Lézermegmunkálás - közvetlenül lézerrel - lézer a szín eltávolításához, amit kémiai marató eljárás követ - lézer, amit egy szikraforgácsolási folyamat követ Virtuális alapforma, textúra nélkül - tetszõleges CAD-del létrehozva vagy - Reverse Engineering eljárással, pl. 3D letapogatóval Virtuális alkatrész egyesítése a virtuális textúrával - Virtuális design és egy leképezõ software alkalmazása - Végleges design elõnézete WYSIWYG 2D texturálás - Reverse Engineering eljárással, pl. 3D letapogatóval vagy - egy grafikai software-rel, pl. AdobePhotoshop 9

10 Achieve more...

11 LASER LASER 500 LASER 600 LASER 1000 LASER 1200

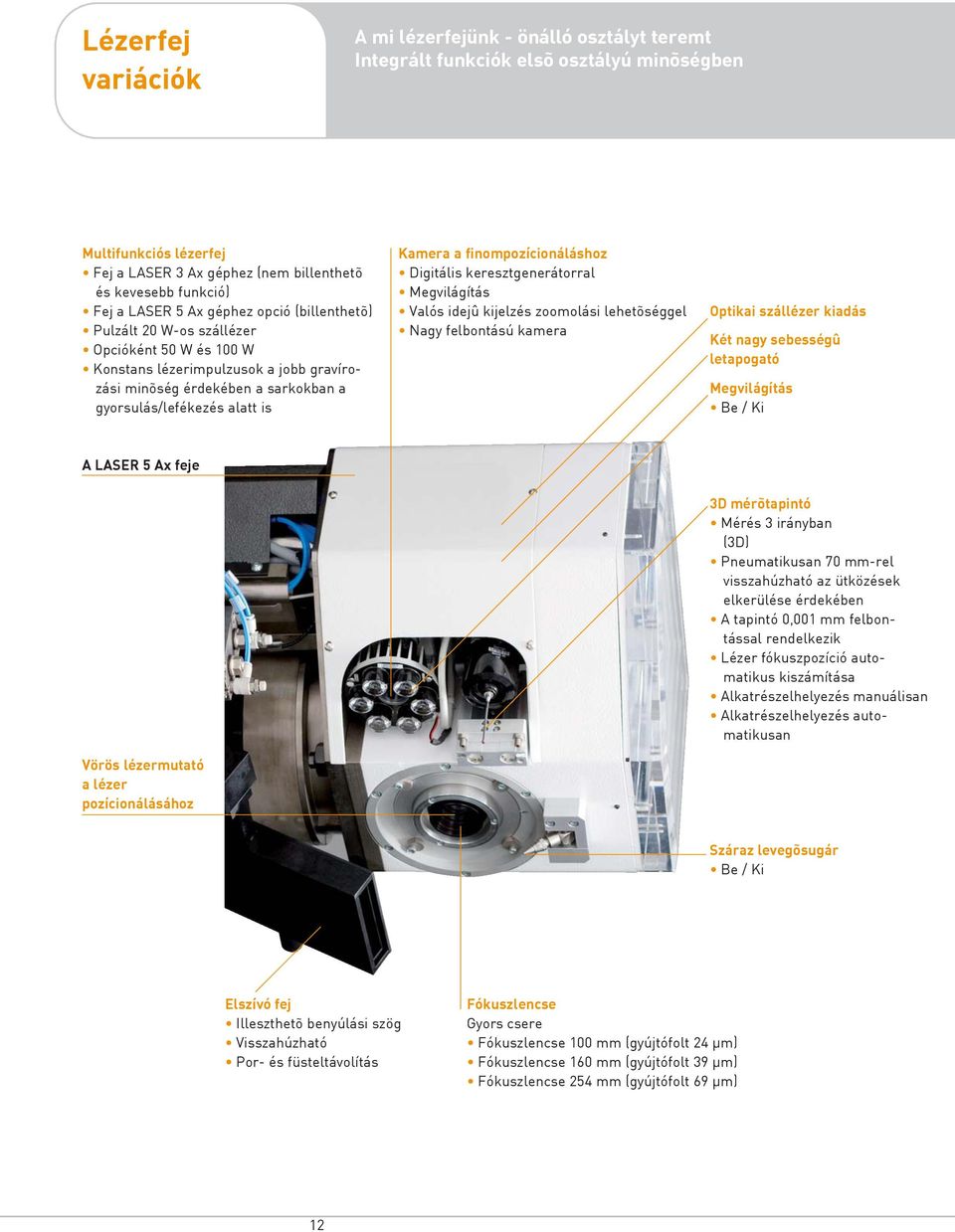

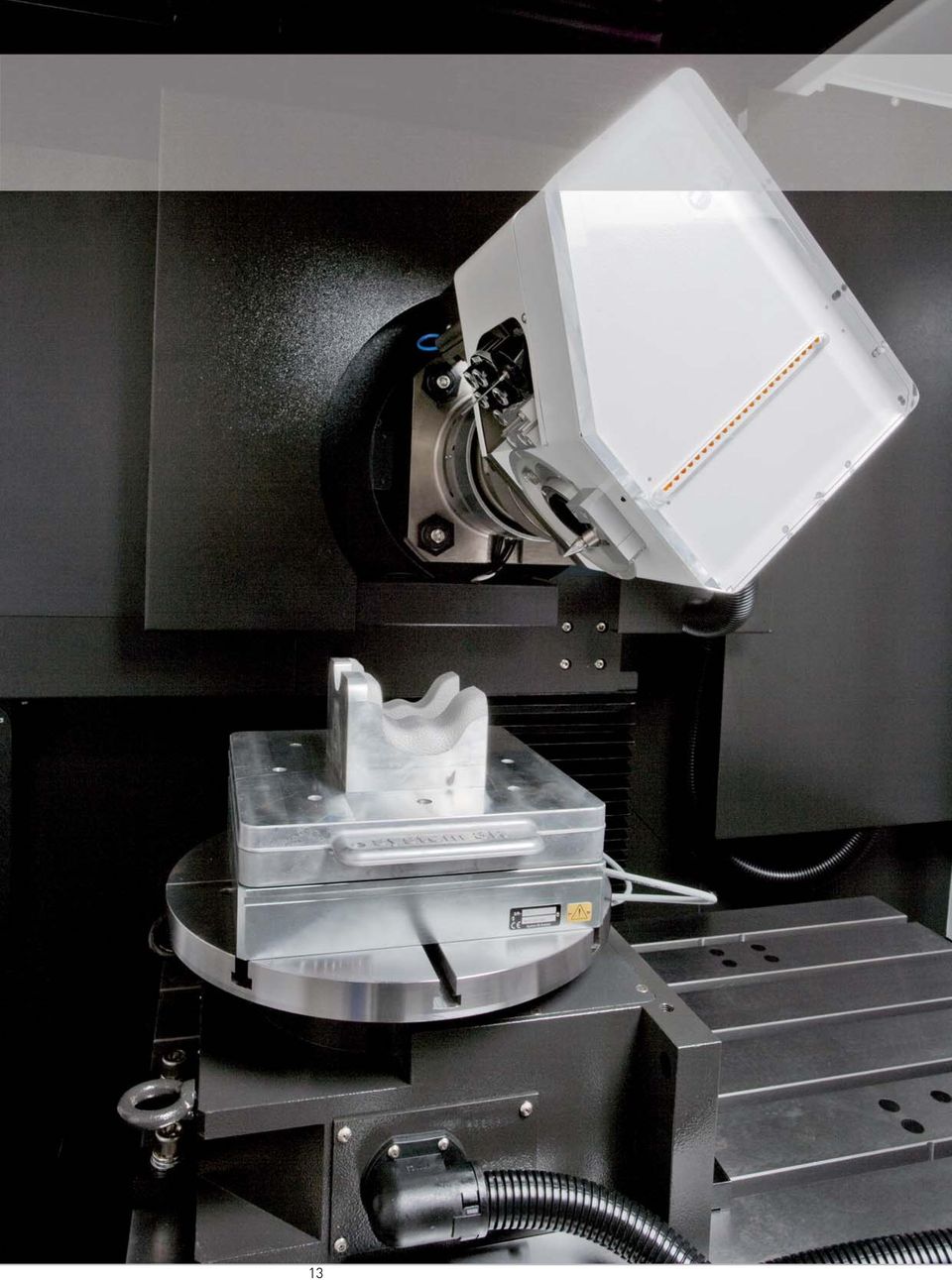

12 Lézerfej variációk A mi lézerfejünk - önálló osztályt teremt Integrált funkciók elsõ osztályú minõségben Multifunkciós lézerfej Fej a LASER 3 Ax géphez (nem billenthetõ és kevesebb funkció) Fej a LASER 5 Ax géphez opció (billenthetõ) Pulzált 20 W-os szállézer Opcióként 50 W és 100 W Konstans lézerimpulzusok a jobb gravírozási minõség érdekében a sarkokban a gyorsulás/lefékezés alatt is Kamera a finompozícionáláshoz Digitális keresztgenerátorral Megvilágítás Valós idejû kijelzés zoomolási lehetõséggel Nagy felbontású kamera Optikai szállézer kiadás Két nagy sebességû letapogató Megvilágítás Be / Ki A LASER 5 Ax feje Vörös lézermutató a lézer pozícionálásához 3D mérõtapintó Mérés 3 irányban (3D) Pneumatikusan 70 mm-rel visszahúzható az ütközések elkerülése érdekében A tapintó 0,001 mm felbontással rendelkezik Lézer fókuszpozíció automatikus kiszámítása Alkatrészelhelyezés manuálisan Alkatrészelhelyezés automatikusan Száraz levegõsugár Be / Ki Elszívó fej Illeszthetõ benyúlási szög Visszahúzható Por- és füsteltávolítás Fókuszlencse Gyors csere Fókuszlencse 100 mm (gyújtófolt 24 m) Fókuszlencse 160 mm (gyújtófolt 39 m) Fókuszlencse 254 mm (gyújtófolt 69 m) 12

13 13

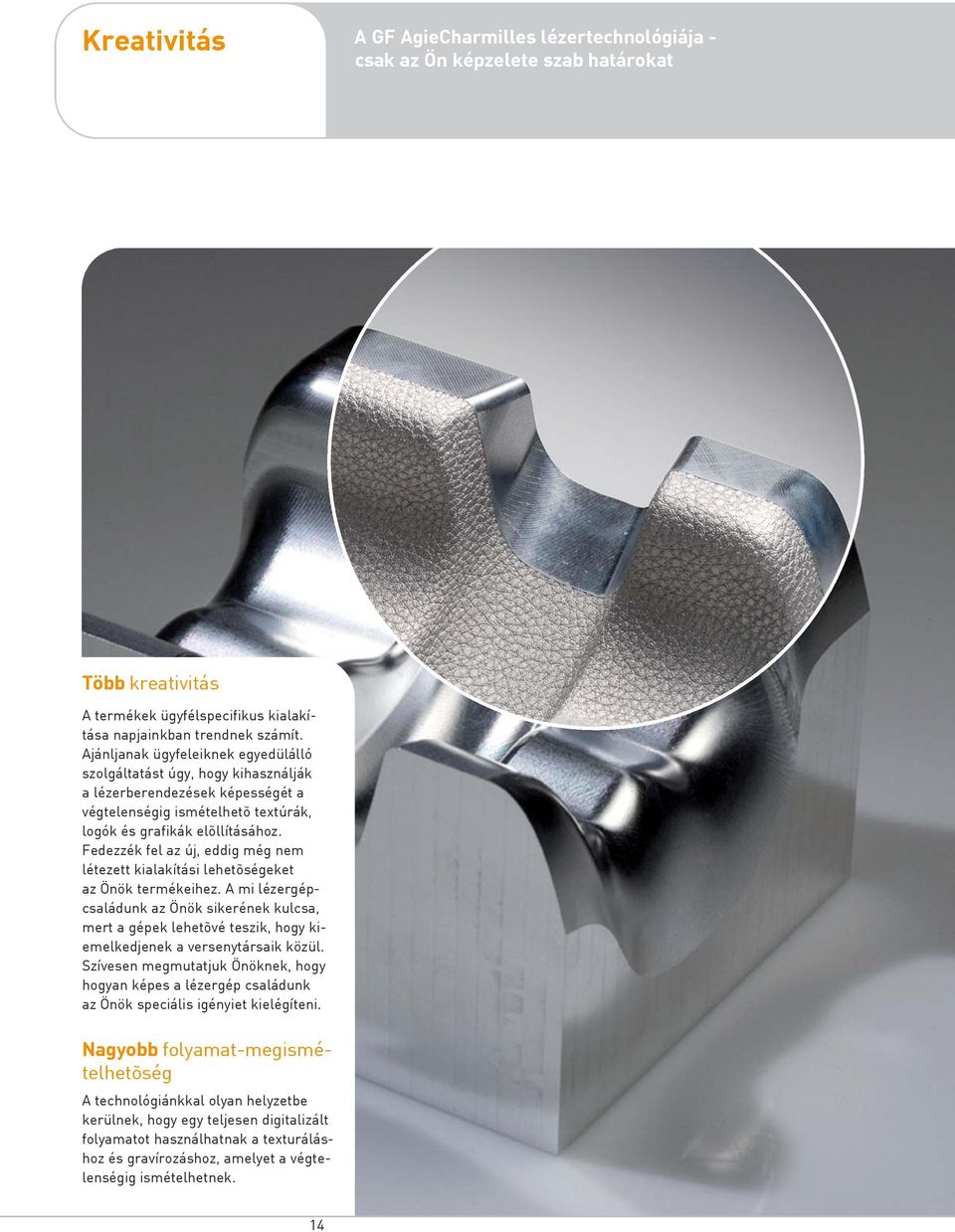

14 Kreativitás L A GF AgieCharmilles lézertechnológiája - csak az Ön képzelete szab határokat Több kreativitás A termékek ügyfélspecifikus kialakítása napjainkban trendnek számít. Ajánljanak ügyfeleiknek egyedülálló szolgáltatást úgy, hogy kihasználják a lézerberendezések képességét a végtelenségig ismételhetõ textúrák, logók és grafikák elõllításához. Fedezzék fel az új, eddig még nem létezett kialakítási lehetõségeket az Önök termékeihez. A mi lézergépcsaládunk az Önök sikerének kulcsa, mert a gépek lehetõvé teszik, hogy kiemelkedjenek a versenytársaik közül. Szívesen megmutatjuk Önöknek, hogy hogyan képes a lézergép családunk az Önök speciális igényiet kielégíteni. Nagyobb folyamat-megismételhetõség A technológiánkkal olyan helyzetbe kerülnek, hogy egy teljesen digitalizált folyamatot használhatnak a texturáláshoz és gravírozáshoz, amelyet a végtelenségig ismételhetnek. 14

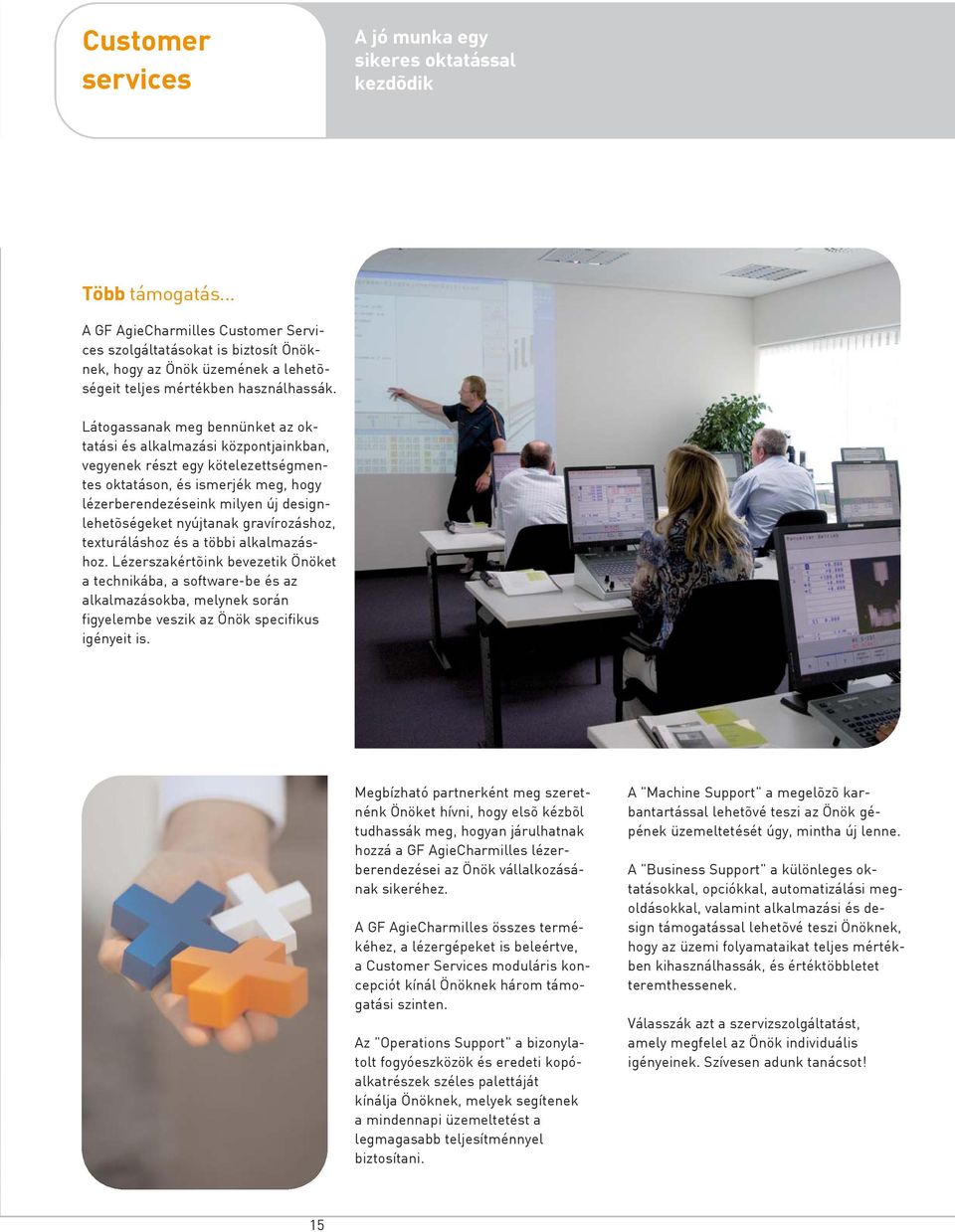

15 Customer services A jó munka egy sikeres oktatással kezdõdik Több támogatás... A GF AgieCharmilles Customer Services szolgáltatásokat is biztosít Önöknek, hogy az Önök üzemének a lehetõségeit teljes mértékben használhassák. Látogassanak meg bennünket az oktatási és alkalmazási központjainkban, vegyenek részt egy kötelezettségmentes oktatáson, és ismerjék meg, hogy lézerberendezéseink milyen új designlehetõségeket nyújtanak gravírozáshoz, texturáláshoz és a többi alkalmazáshoz. Lézerszakértõink bevezetik Önöket a technikába, a software-be és az alkalmazásokba, melynek során figyelembe veszik az Önök specifikus igényeit is. Megbízható partnerként meg szeretnénk Önöket hívni, hogy elsõ kézbõl tudhassák meg, hogyan járulhatnak hozzá a GF AgieCharmilles lézerberendezései az Önök vállalkozásának sikeréhez. A GF AgieCharmilles összes termékéhez, a lézergépeket is beleértve, a Customer Services moduláris koncepciót kínál Önöknek három támogatási szinten. Az "Operations Support" a bizonylatolt fogyóeszközök és eredeti kopóalkatrészek széles palettáját kínálja Önöknek, melyek segítenek a mindennapi üzemeltetést a legmagasabb teljesítménnyel biztosítani. A "Machine Support" a megelõzõ karbantartással lehetõvé teszi az Önök gépének üzemeltetését úgy, mintha új lenne. A "Business Support" a különleges oktatásokkal, opciókkal, automatizálási megoldásokkal, valamint alkalmazási és design támogatással lehetõvé teszi Önöknek, hogy az üzemi folyamataikat teljes mértékben kihasználhassák, és értéktöbbletet teremthessenek. Válasszák azt a szervizszolgáltatást, amely megfelel az Önök individuális igényeinek. Szívesen adunk tanácsot! 15

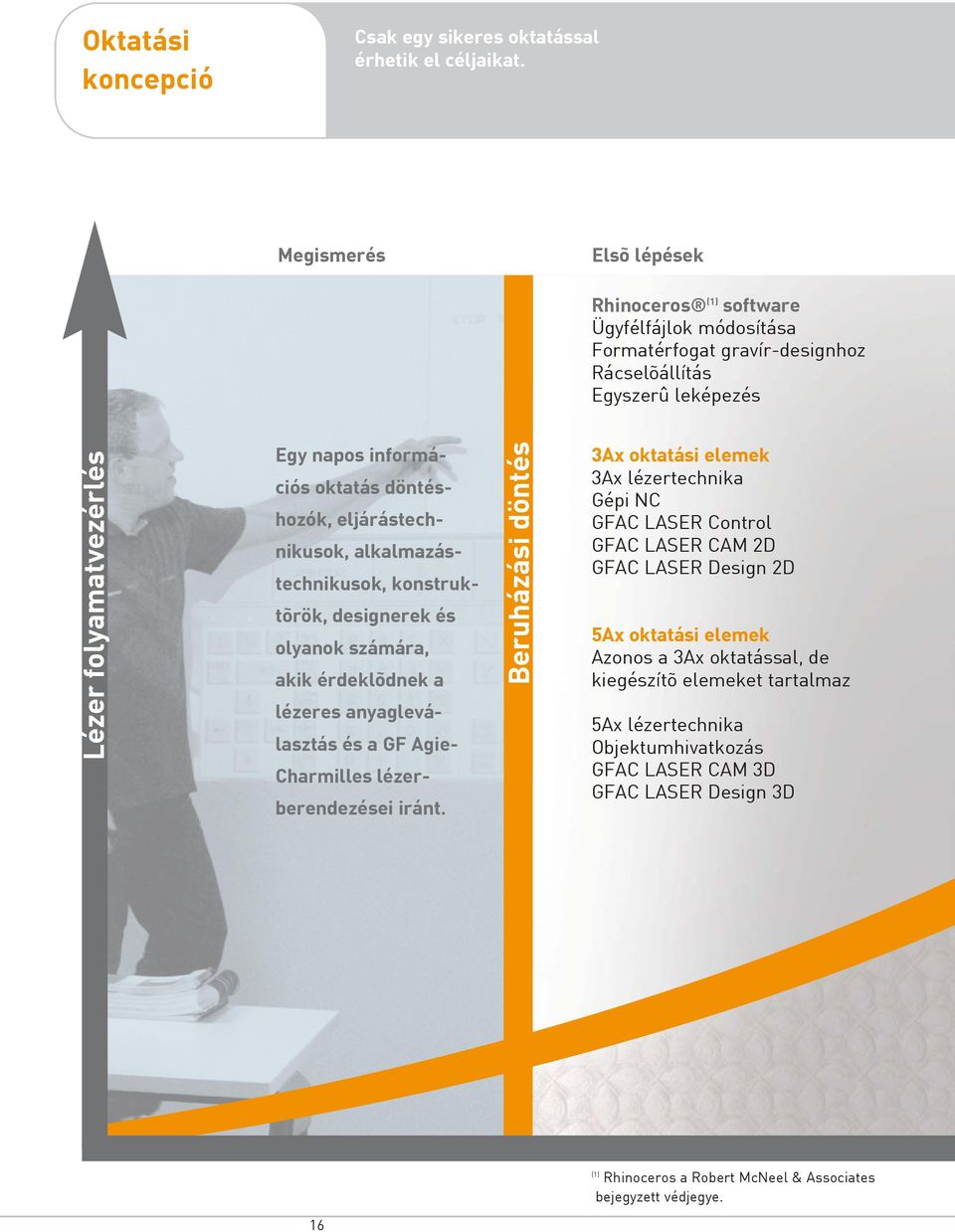

16 Oktatási koncepció Csak egy sikeres oktatással érhetik el céljaikat. Megismerés Elsõ lépések Rhinoceros (1) software Ügyfélfájlok módosítása Formatérfogat gravír-designhoz Rácselõállítás Egyszerû leképezés Lézer folyamatvezérlés Egy napos információs oktatás döntéshozók, eljárástechnikusok, alkalmazástechnikusok, konstruktõrök, designerek és olyanok számára, akik érdeklõdnek a lézeres anyagleválasztás és a GF Agie- Charmilles lézerberendezései iránt. Beruházási döntés 3Ax oktatási elemek 3Ax lézertechnika Gépi NC GFAC LASER Control GFAC LASER CAM 2D GFAC LASER Design 2D 5Ax oktatási elemek Azonos a 3Ax oktatással, de kiegészítõ elemeket tartalmaz 5Ax lézertechnika Objektumhivatkozás GFAC LASER CAM 3D GFAC LASER Design 3D (1) Rhinoceros a Robert McNeel & Associates bejegyzett védjegye. 16

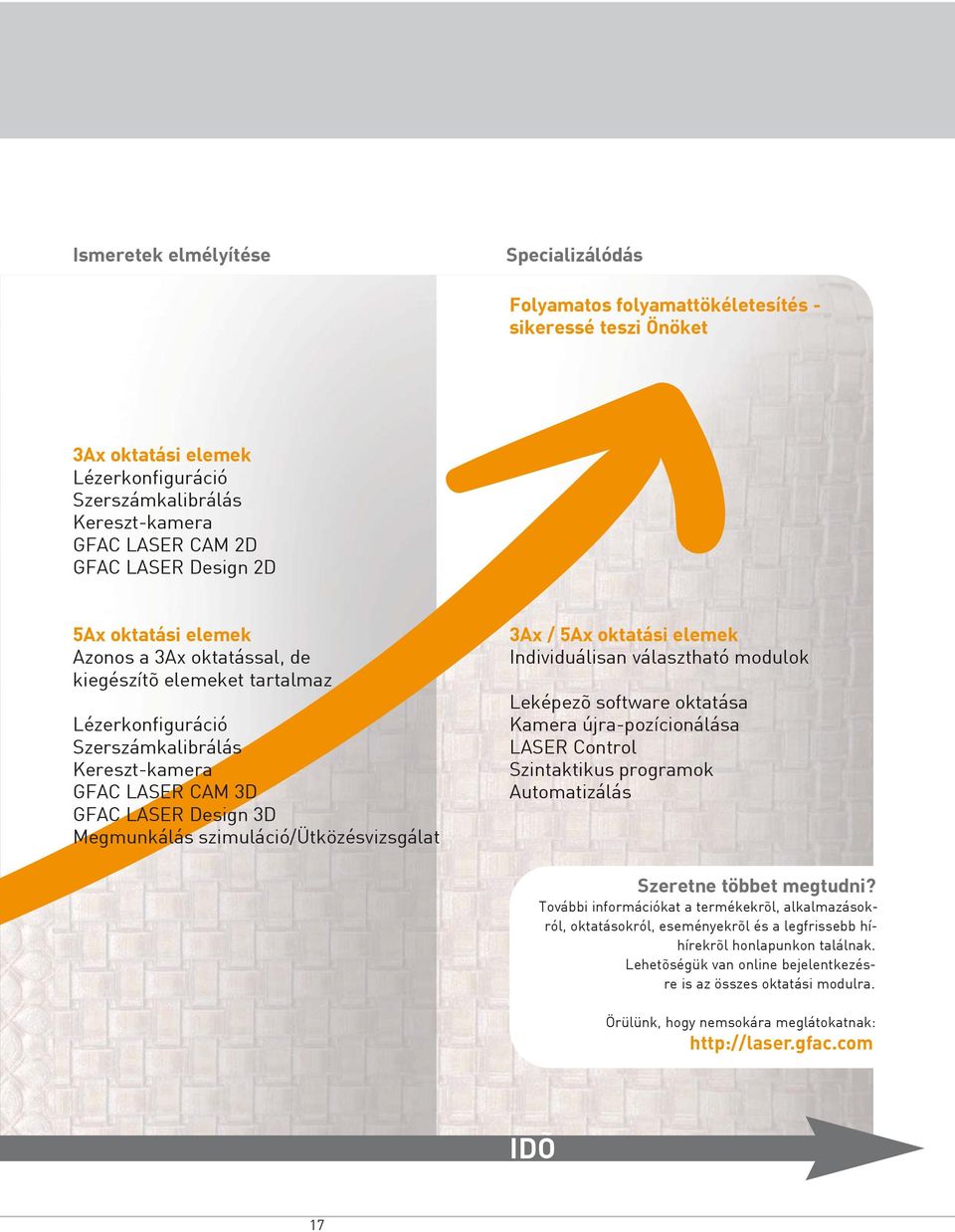

17 Ismeretek elmélyítése Specializálódás Folyamatos folyamattökéletesítés - sikeressé teszi Önöket 3Ax oktatási elemek Lézerkonfiguráció Szerszámkalibrálás Kereszt-kamera GFAC LASER CAM 2D GFAC LASER Design 2D 5Ax oktatási elemek Azonos a 3Ax oktatással, de kiegészítõ elemeket tartalmaz Lézerkonfiguráció Szerszámkalibrálás Kereszt-kamera GFAC LASER CAM 3D GFAC LASER Design 3D Megmunkálás szimuláció/ütközésvizsgálat 3Ax / 5Ax oktatási elemek Individuálisan választható modulok Leképezõ software oktatása Kamera újra-pozícionálása LASER Control Szintaktikus programok Automatizálás Szeretne többet megtudni? További információkat a termékekrõl, alkalmazásokról, oktatásokról, eseményekrõl és a legfrissebb híhírekrõl honlapunkon találnak. Lehetõségük van online bejelentkezésre is az összes oktatási modulra. Örülünk, hogy nemsokára meglátokatnak: IDÕ 17
