1 Katalógus 2010/2011 Padló alatti rendszerek

2 Üdvözöljük a vevőszolgálatnál Vevőszolgálat-telefon: 06/ Telefax érdeklődéshez: 06/ Telefax megrendelésekhez: 06/ info@obo.hu Internet: Használja az vevőszolgálat közvetlen telefonvonalát! A 06/ szerviz-forróvonalon naponta 7.30-tól óráig állunk rendelkezésére az komplett elektromos installációs programjára vonatkozó bármely kérdésével kapcsolatban. Az újonnan struktúrált vevőszolgálat a teljes választékot kínálja Önnek: Szakértő tárgyalópartner az Ön régiójából Minden információ az termékválasztékáról Szakszerű tanácsadás speciális alkalmazási témákhoz Gyors és közvetlen hozzáférés az -termékek minden műszaki adatához a vevőközeli ügyekben is a legjobbak akarunk lenni! 2

3 Tartalom Tervezési segédlet általános Tervezési segédlet 6 EÜK esztrichbe ágyazott padlócsatornák 205 OKA Nyitott csatornarendszer, esztrichhel szinlelő 225 OKB Nyitott csatornarendszer, esztrichszintű 247 Csatornarendszerek szerelvény-beépítéshez 55 esztrich-magasságtól 257 EBK esztrichbe ágyazott padlócsatornák, zárt 269 IBK "Im-Beton" rendszer 279 AIK padlóra szerelhető szerelőcsatornák 289 GES szerelvénybetétek 299 Keretes kazetták és szintezhető kazetták 317 Nagy teherbírású kazetták 339 Beépíthető rendszerek installációs szerelvények ára 347 Padlóból kiemelkedő Telitank ú szerelvénybeépítő-egységek 361 Padló alatti kivezetések és komplett megoldások 371 Installációs komponensek álpadlóhoz és üreges padlóhoz 385 Modul 45 beépíthető szerelvények 397 tűz ellen védett rendszerek 405 Jegyzékek 409 3

4 Tervezési segédlet általános -szemináriumok: Tudás első kézből A padló alatti rendszerek témaköréhez kapcsolódó teljes körű oktatási és szeminárium-program keretében első kézből nyert szaktudással támogatja az a felhasználókat. Az elméleti alapok mellett a tanultaknak a mindennapi gyakorlatba való átültetéséről is szó van. Konkrét alkalmazási és ítási példák teszik teljessé a tudás átadását. Kiírási szövegek, termékinformációk és adatlapok Megkönnyítjük az életét. A katalógusban olyan a gyakorlati tapasztalatokon alapuló ötleteket és tervezési segédleteket talál, amelyek már a projekt tervezésénél, kalkulálásánál segítséget nyújtanak. Ehhez tartoznak: kiírási szövegek termékinformációk ismertetőlapok adatlapok Ezeket folyamatosan aktualizáljuk és honlapról bármikor, ingyenesen letölthetők. Kiírási szövegek az Interneten alatt Több mint bejegyzés díjmentesen lehívható a KTS, BSS, TBS, LFS, EGS és témakörökből. A rendszeres aktualizálások és bővítések révén mindig részletes áttekintést nyerhet az -termékekről. Ehhez minden szokásos fájl-formátum rendelkezésre áll (PDF, DOC, GAEB, HTML, TEXT, XML, ÖNORM). 4

5 Tervezési és szerelési segédletek Általános tervezési segédlet 6 EÜK Esztrichbe ágyazott padlócsatornák 15 OKA Nyitott csatornarendszer, esztrichhel szinlelő 31 OKB Nyitott csatornarendszer, esztrichszintű 45 Csatornarendszer szerelvény-beépítéshez 55 esztrich-magasságtól 53 EBK esztrichbe ágyazott padlócsatornák, zárt 61 IBK csatornarendszer 69 AIK padlóra szerelhető szerelőcsatornák 75 GES szerelvénybetétek 83 Keretes kazetták és szintezhető kazetták 99 Nagy teherbírású kazetták 127 Beépíthető rendszerek installációs szerelvények ára 145 Padlóból kiemelkedő Telitank ú szerelvénybeépítő-egységek 155 Padló alatti kivezetések és komplett megoldások 163 Installációs komponensek álpadlóhoz és üreges padlóhoz 177 Modul 45 beépíthető szerelvények 189 tűz ellen védett rendszerek 195 További információk 199 5

6 Tervezési segédlet általános A tervezés alapelvei Szereléstechnológiai követelmények Egy padló alatti rendszer tervezésekor és a kiválasztásakor figyelembe veendő szereléstechnológiai követelményekhez tartoznak: a szolgáltatások a (áram, kounikáció, adatátvitel) kitöltési tényező vezetékhajlítási sugarak tartalék Az építési koncepcióból adódó követelmények Az építészeti és a belsőépítészeti előfeltételek, valamint az építési koncepció egyéb adottságai további követelményeket támasztanak a padló alatti rendszerrel szemben. Itt a következők játszanak szerepet: a helyiség jellege (száraz vagy nedves) a padlóburkolat kivitele a padlóburkolat vastagsága az esztrich vastagsága és fajtája közlekedési terhelések környezeti hőmérséklet (padlófűtés) Szervezési követelmények Az alkalmazási területek és a villamos installáció használata meghatározzák a padló alatti rendszerrel szemben támasztott szervezési követelményeket. Itt a következő kritériumok a mérvadók: Rugalmas használat (pl. könynyen illeszthetőség a változó használati körülményekhez) A szerelvényezettség problémamentesen módosítható Egyszerű átváltás az üzemkészről a nem használt állapotra és viszont 6

7 Tervezési segédlet általános Esztétikai követelmények Egy padló alatti rendszer kiválasztásánál formai és esztétikai kritériumoknak is lehet jelentőségük. Például akkor, ha a kialakításnál és az anyagoknál különleges belsőépítészeti koncepciót kell figyelembe venni. Biztonságtechnikai követelmények A biztonság témaköre különösen az adatátvitel és a kounikáció területén játszik egyre nagyobb szerepet. Ezért egy padló alatti installációs rendszer kiválasztásánál ez a pont is megkülönböztetett figyelmet igényel. Például, ha adatátviteli és a telekounikációs hálózatok illetéktelen hozzáférés elleni védelmének követelménye fennáll. 7

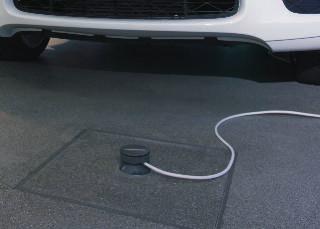

8 Tervezési segédlet általános Padlóápolási módok A szerelvénybeépítő-egységek helyes kiválasztása Az padló alatti rendszereinek részét képezik olyan különböző szerelvénybeépítő-egységek, amelyek az installációs szerelvények (védőérintkezős dugaszolóaljzatok stb.) befogadására szolgálnak. A helyes szerelvénybeépítő-egységek kiválasztásának mértékadó kritériuma a padlóburkolat fajtája. Itt az ápolási módok szerint kell különbséget tenni, ugyanis a szerelvénybetétet például a behatoló nedvességgel szemben össze kell hangolni a tervezett tisztítási módszerrel (száraz, nyirkos vagy nedves). Az ápolási kategóriába történő besorolást a DIN VDE szabvány szabályozza. Száraz ápolás A száraz ápolású besorolási kritériumnak leginkább azok a textil padlóburkolatok felelnek meg, amelyeket a szennyeződés elszívásával ("szárazon") rendszeresen tisztítanak. A szabvány itt a "nedvességmentes vagy nedvességben szegény tisztítási eljárást említi, és ezenkívül azt definiálja, hogy tisztítóoldatok használata esetén azok mennyiségét olyan kis adagokban kell adagolni, hogy ne jöhessen létre tócsaképződés, ill. a padlóburkolat átnedvesedése. Nyirkos ápolás A nyirkos ápolású tisztítási módszer alkalmazásának előfeltételét a sima padlóburkolatok, pl. linóleum, PVC, lakkozott fapadlók, polírozott kőpadlók stb. teljesítik. Az épülettakarító kisipar ezt az ápolási módot mint egy munkamenetben történő port megkötő feltörlés páranedves vagy preparált tisztítótextíliákkal" definiálja. A tisztítási módszerek pontos ismertetése az épülettakarítási tankönyvben található. 8

9 Tervezési segédlet általános Nedves ápolás Elsősorban ott alkalmazzák a "nedves ápolást", ahol különösen makacs és tapadóképes szennyeződéseket kell eltávolítani. Ennél az ápolási módnál leginkább a kőburkolatok, csempe- és kerámiapadlók, valamint a linóleum- és PVCburkolatok jönnek szóba. A nedves ápolás két eljárásra osztható fel: nedves törlés egy munkaműveletben nedves törlés két munkaműveletben Az egy műveletben történő nedves törlés kisseb fokú szennyeződések vagy nedvességre érzékeny padlóburkolatok esetén ajánlott, pl. álpadlóknál vagy elektronikus adatfeldolgozó helyiségekben. A feladatnak megfelelően a padlóburkolatot ennél a módszernél egy munkamenetben, nedves tisztítótextíliákkal (mop, törlőhuzat, súrolókendő, ill. törlőruha, szövet) tisztítják. A visszamaradó nedvességet hagyják felszáradni. A két műveletben történő nedves törlés nagyobb fokú szennyeződések megszüntetésére alkalmas. A kétmenetes módszer megfelel a klasszikus vizes feltörlésnek: első lépésben annyi tisztítófolyadékot visznek fel a tisztító textíliával (kendőkkel, moppal, törlőhuzatokkal, szélesen törlő gépekkel stb.) a felületre, hogy az erősen tapadó szennyeződések is felázzanak, ill. leoldódjanak. A második lépésben a padlóburkolaton maradt folyadékot feltörlik a szennyeződéssel együtt. A villamos installáció elegendő védelme A szerelvénybeépítő-egységeknek az adott padlóápolási móddal öszszehangolt, helyes megválasztásával biztosítható, hogy a villamos installáció védett legyen a nedvesség és a szennyeződés behatolása ellen. Ennek érdekében a szerelvénybeépítő-egységek EN szerinti vizsgálatra kerülnek és ennek megfelelő jelöléssel rendelkeznek. Az Bettermann által nedves ápolású padlókhoz engedélyezetett összes termék korlátozások nélkül teljesíti a szabvány követelményeit. 9

10 Tervezési segédlet általános Védelmi célok, szabványosítás és vizsgálat Illetékességek a szabványosításban A szabványok két kategóriára oszthatók fel: létesítési rendelkezések és szerelvénybevizsgálási rendelkezések. A létesítési rendelkezések betartásáért elsősorban a kivitelező felelős. A DIN VDE 0100 szabványsorozat a villamos installálásra érvényes legfontosabb követelményeket definiálja. A szerelvénybevizsgálási rendelkezések termékszabványok, amelyek meghatározott termékekre érvényes vizsgálati kritériumokat írják elő. Ezen előírások betartásáért a gyártó felelős. Egy meghatározott vizsgálati rendelkezésnek való megfelelőséget gyakran jelölésengedélyigazolvánnyal dokumentálnak. Ez igazolja, hogy egy független vizsgáló- és tanúsító intézmény a megfelelő teszteket elvégezte és az eredményeket dokumentálta. Európai szabványosítás Az Európai nió deklarált célja a nemzeti szabványok európai szabványokra történő kiváltására való törekvés. Ezek megkönnyítik a termékek értékesítését és átlátszóvá teszik a belső piacot. Nemzeti eltérések csak akkor megengedettek, ha a nemzeti törvények azt kényszerítően megkövetelik. Az elektromos installációs csatornarendszerekkel szemben támasztott követelményeket a DIN EN szabványsorozat határozza meg. A 2-2. rész foglalkozik a padló alatti és a padlóra szerelhető rendszerekkel és 2009 júliusában lépett hatályba. Egy 2 éves átmeneti időszakra vagy a DIN VDE 0634 szabvány 1. és 2. részében megszabott követelmények vagy a DIN EN szabvány követelményei érvényesek. Az padló alatti installációs rendszerei megfelelnek ezen szabványok egyikének és rendelkeznek a megfelelő VDE jelölés-engedélyezési igazolással. A szerelvénybevizsgálási rendelkezések mindenekelőtt a következőkre szolgálnak biztonság (villamos áramütés elleni védelem) az alkalmazási területek meghatározása a működés definiálása a terhelhetőségek értékelése Padló alatti rendszerek osztályozása A DIN EN az elektromos installációs csatornarendszerekre vonatkozó általános részként és a DIN EN a padló alatti rendszerekre vonatkozó rendszerspecifikus részként kötelezően előírja a termékek osztályba sorolását. Ezzel a termékek tulajdonságainak meghatározása európaszerte egységesen történik. Először tartalmaz egy installációs rendszerekre vonatkozó szabvány terhelési vizsgálatokat is olyan függőleges terhelésekre, amelyek nagy felületre hatnak (nehéz terhelés). Ez a vizsgálati rendelkezés azonban kevéssé gyakorlatorientált, úgyhogy az BETTERMANN a nagy teherbírású rendszereit továbbra is saját előírásai szerint vizsgálja nagy teherbírású rendszereit 2 terhelési osztályba sorolja be: SL1 a max. 10 kn terhelésekhez és SL2 a max. 20 kn terhelésekhez. 10

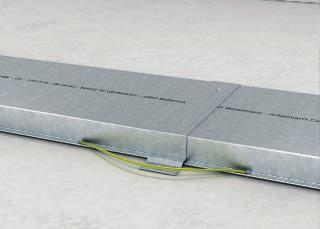

11 Beruházói rendelkezések Tervezési segédlet általános A létesítési rendelkezések főleg az alábbiakra szolgálnak: biztonság (villamos áramütés elleni védelem) a működés fenntartása elektromágneses összeférhetőség tűzvédelem A létesítési rendelkezések néhány fontos területe A DIN VDE szerinti létesítési rendelkezésekben os olyan pont kerül ismertetésre, amelyeket az elektromos kivitelezőnek padló alatti rendszerek felépítésekor és szerelésekor figyelembe kell vennie. Lássunk néhányat a legfontosabb pontok közül: Kábelek és vezetékek mechanikai terhelései A DIN VDE 0298 szerint mind az erősáramú, mind az adatátviteli és telekounikációs kábeleknél biztosítani kell, hogy a húzási terhelésekre és a hajlítási sugarakra megszabott értékeket ne lépjék túl. A vezetékek bilincsekkel és húzásmentesítőkkel történő rögzítésének megengedett módozatait is ismerteti a szabvány. Különböző szolgáltatások szétválasztása A DIN VDE szerint különböző áramnemek vezetékeit szabad egy térben közösen installálni, ha biztosított, hogy minden vezeték védőszigetelése az előforduló legnagyobb feszültséggel szemben biztosítva legyen. Érintésvédelem és potenciálkiegyenlítés A fém csatornarendszereket be kell vonni az érintésvédelmi rendszerbe, ill. a potenciálkiegyenlítésbe. Ezzel kell biztosítani az elektromos áramütéssel szembeni védelmet (DIN VDE ) és az elektromágneses összeférhetőséget (EMV) (EN 50310, EN 50173, EN ). Tűzvédelem Az erősáramú kábeleknél fellépő tüzek fő okai a nem tökéletes rövidrezárak és földelések (pl. a mechanikusan vagy termikusan sérült kábeleknél vagy vezetékeknél), a hibás elektromos csatlakozók (laza érintkezés) és a túlmelegedések. A tűzvédelem védelmi céljai A tűz és a füst más tűzszakaszokba való átterjedését minden esetben kellően hosszú ideig meg kell akadályozni. Ez menekülési lehetőségeket teremt, ugyanakkor a hatásos oltási intézkedéseket is elősegíti. gyanez érvényes azokra a padló alatti rendszerekre is, amelyek tűzszakaszok, valamint menekülési és mentési útvonalak alatt futnak. Részletesebb szabályozása az (M)LAR vezetékrendszerekre vonatkozó irányelvekben, ill. az (M)SysBöR rendszerpadlókra vonatkozó irányelvekben található. 11

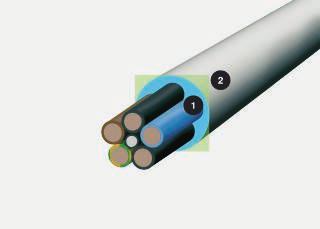

12 Tervezési segédlet általános Kábeltérfogatok meghatározása Kábelátmérő és helyszükséglet; 1 = átmérő -ben, 2 = helyszükséglet cm²-ben A kábelek helyszükséglete az üres terekkel rendelkező -csatornában A padló alatti rendszer szükséges csatornae kiválasztásának fontos kritériuma a kábeltérfogat. Mivel a kábelek soha nem fekszenek szorosan és abszolút párhuzamosan egymás mellett, a térfogat kiításakor nem elegendő csak a kábelátmérőt alapul venni. Reális ezési alapot a (2r)² képlet szolgáltat. Az Ön munkájának megkönnyítése céljából ezen a dupla oldalon felsoroljuk a legfontosabb kábelok átmérőit és helyszükségletét. Fontos: az itt közölt értékek átlagértékek, melyek a különböző gyártók esetén változhatnak. Konkrét esetben a pontos értéket az adott gyártó adatai tartalmazzák. Számítás a (2r)² képlettel Maga az átmérő keveset árul el egy kábel tényleges helyíszükségletéről Végezze el a ítást: (2r)². Ez az érték a reális helyszükségletet adja meg, a közbenső tereket is beleértve. 12

13 Kábeltérfogat-táblázat Tervezési segédlet általános Típus Átmérő Hasznos keresztm. cm² 1 x 4 6,5 0,42 1 x 6 7 0,49 1 x ,64 1 x 16 9,5 0,9 1 x 25 12,5 1,56 3 x 1,5 8,5 0,72 3 x 2,5 9,5 0,9 3 x ,21 4 x 1,5 9 0,81 4 x 2,5 10,5 1,1 4 x 4 12,5 1,56 4 x 6 13,5 1,82 4 x 10 16,5 2,72 4 x ,61 4 x 25 23,5 5,52 4 x ,76 5 x 1,5 9,5 0,9 5 x 2,5 11 1,21 5 x 4 13,5 1,82 5 x 6 14,5 2,1 5 x ,24 5 x 16 21,5 4,62 5 x ,76 7 x 1,5 10,5 1,1 7 x 2,5 13 1,69 Típus Átmérő Hasznos keresztm. cm² 1 x 10 10,5 1,1 1 x 16 11,5 1,32 1 x 25 12,5 1,56 1 x 35 13,5 1,82 1 x 50 15,5 2,4 1 x 70 16,5 2,72 1 x 95 18,5 3,42 1 x ,5 4,2 1 x ,5 5,06 1 x ,25 1 x ,84 1 x x 1,5 11,5 1,32 3 x 2,5 12,5 1,56 3 x 10 17,5 3,06 3 x 16 19,5 3,8 3 x ,76 3 x x ,96 4 x 1,5 12,5 1,56 4 x 2,5 13,5 1,82 4 x 6 16,5 2,72 4 x 10 18,5 3,42 4 x 16 21,5 4,62 4 x 25 25,5 6,5 4 x ,84 4 x x ,56 4 x ,21 4 x ,64 4 x x x ,6 5 x 1,5 13,5 1,82 Típus Típus Típus Átmérő Átmérő Átmérő Hasznos keresztm. cm² Cat ,64 Cat ,64 Hasznos keresztm. cm² 2 x 2 x 0,6 5 0,25 4 x 2 x 0,6 5,5 0,3 6 x 2 x 0,6 6,5 0,42 10 x 2 x 0,6 7,5 0,56 20 x 2 x 0,6 9 0,81 40 x 2 x 0,6 11 1,12 60 x 2 x 0,6 13 1, x 2 x 0,6 17 2, x 2 x 0,6 23 5,29 2 x 2 x 0,8 6 0,36 4 x 2 x 0,8 7 0,49 6 x 2 x 0,8 8,5 0,72 10 x 2 x 0,8 9,5 0,9 20 x 2 x 0,8 13 1,69 40 x 2 x 0,8 16,5 2,72 60 x 2 x 0, x 2 x 0,8 25,5 6,5 200 x 2 x 0, ,24 SAT/BK-vezeték 6,8 0,48 Hasznos keresztm. cm² 5 x 2,5 14,5 2,1 5 x 6 18,5 3,42 5 x 10 20,5 4,2 5 x 16 22,5 5,06 5 x 25 27,5 7,56 5 x ,56 5 x

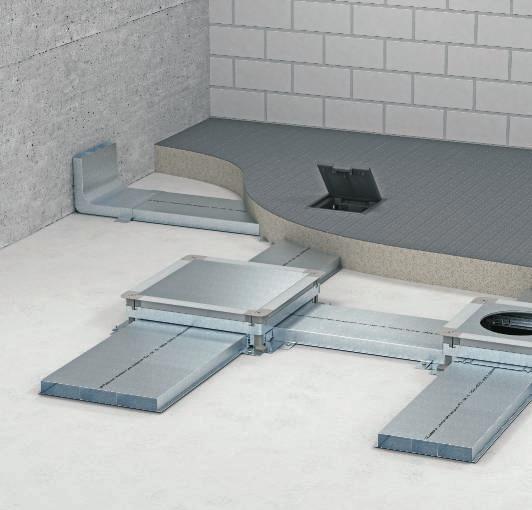

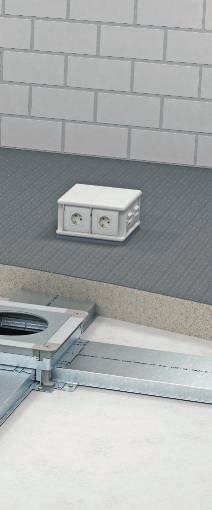

14 Ez a csatornarendszer különösen nagy padlófelületű irodák és intézmények energia ellátására ideális. A csatornaszakaszok és a padlódobozok egy esztrichbe rejtett sűrű rácsozatot képeznek a vezeték, továbbá az erősáramú, adatátviteli és telekounikációs hálózatokhoz való hozzáféréshez. 14

15 EÜK esztrichbe ágyazott padlócsatornák Szerelőcsatorna rendszerleírása 16 Padlódoboz rendszerleírása 17 Szerelési elv: EÜK 18 Szerelési elv: ZD szerelvénybetéttel 19 Szerelési elv: ZD szintezhető kazettával 20 Szerelési elv: ZD keretes kazettával 21 Foglaltság áttekintése - kitöltési tényező 22 Padlócsatorna ferde bevezetése padlódobozba 23 Szerelési segédlet padlócsatornához 24 Szerelési segédlet ZD/GD padlódobozhoz 26 15

16 Tervezési segédlet esztrichbe ágyazott padlócsatornákhoz Rendszerleírás: Szerelőcsatorna Az esztrichbe ágyazott csatornarendszerek bármely fajtájú esztrich-felépítményhez alkalmasak: cement-esztrich, öntött aszfalt és úsztatott esztrich. A csatornák 28, 38 és 48 magasságban és mindegyik 190, 250 és 350 szélességben kaphatók. A használható keresztmetszetre vonatkozó részletesebb adatok a katalógus termékismertető részében találhatók. A csatornák anyaga horganyzott acéllemez, 275 g/m² cinkrétegű bevonattal. A két és háromrekeszes csatornákra való felosztás acéllemezből készült fix elválasztófalakkal történik. A minimális esztrich-túlfedési magasság cement-esztrichhez 35. A padló alatti csatornarendszerek felhasználási területe az iroda- és középületektől kezdve az ipari-kereskedelmi kiállítási területeken keresztül egészen a lakásépítésig terjed. Kombinált esztrich alkalmazási területe A kombinált cement-esztrichben gyorsan, egyszerűen és további védelem nélkül valósítható meg a padló alatti szerelőcsatornák szerelése. A cementesztrich közvetlenül ráhelyezhető a horganyzott acéllemez csatornákra. Öntött aszfalt alkalmazási területe Sőt a kombinált esztrichrendszernek tekintendő kb. 250 Celsius-fok bedolgozási hőmérsékletű öntött aszfaltban is használhatók a padló alatti szerelőcsatornák. Ilyenkor azonban egy bitumenes hullámpapírt kell lefektetni, amely az esztrich bedolgozási és kihűlési fázisában gondoskodik a csatornák védelméről. A kábelek és a vezetékek szerelése természetesen csak a kihűlési fázis befejeződése után végezhető el. Úsztatott esztrich alkalmazási területe A padló alatti szerelőcsatornák úsztatott esztrichbe szerelése éppoly problémamentesen történik, mint a kombinált cement-esztrichben való alkalmazásnál. A csatornákat zajvédelmi okok miatt a szigetelőrétegen belül kell fektetni. 16

17 Rendszerleírás: Padlódobozok Tervezési segédlet esztrichbe ágyazott padlócsatornákhoz Alkalmazás szerelőcsatornákkal Az ZD-3/GD-3 ú padlódobozok olyan oldalfalakkal rendelkeznek, amelyeken előkészített beépítőnyílások találhatók acéllemez szerelőcsatornák ára. A padló alatti csatlakozódobozok az esztrichbe ágyazott szerelőcsatorna-rendszer alkotórészei. Esztrichbe ágyazott csatornaszakaszok vagy védőcsövek keresztezési pontjainál, valamint a kábelnyomvonalon használják őket, ahol felépítéstől függően a csatornában vagy a védőcsövekben fektetett vezetékekhez való hozzáférést vagy elektromos üzemi eszközök beépítését teszik lehetővé. A doboztestek a 250-es és a 350-es rendszerekben léteznek az esztrichbe ágyazott csatornákhoz illeszkedve. A doboztestek + 55 beállítású belső szintezési lehetőséggel rendelkeznek. A minimális építési magasság 70 -nél kezdődik. Magasabb esztrichrétegek esetén megfelelő magasságú doboztesteket ( vagy ) kell használni. Magasság-kiegyenlítő építőkészletetek (magasító segédeszköz) segítségével a padló alatti csatlakozódobozok a szükséges magasságtartományra is átépíthetők. A doboztestek a kiviteltől függően vagy szerelő-védőfedéllel (megengedett max. terhelés 75 kg) vagy egy vakfedéllel ellátott 4 vastag szerelőfedéllel vannak lezárva. A húzó- és leágazódobozok oldalfalaiban a csatornaszakaszok vagy a védőcsövek csatlakoztatására szolgáló nyílások elő vannak készítve, így azok a helyszínen egyszerűen elkészíthetők. A dobozok alapvetően cemenetesztrichhel, öntött aszfalttal és anhidritesztrichhel kialakított padlókban történő használatra alkalmasak. A doboztestek teteje az esztrichfektetés után szétválasztható az alsó résztől. Alkalmazás védőcsövekkel A padlódobozok egy szintben vannak az esztrich felszínével. Funkciónális fedelekkel készíthetők beépítőnyílások a beépítőegységek vagy az ellenőrző fedelek ára. Padlódobozok kiépítése A padlódobozok egy szintben vannak az esztrich felszínével. Funkciónális fedelekkel készíthetők beépítőnyílások a beépítőegységek vagy az ellenőrző fedelek ára. 17

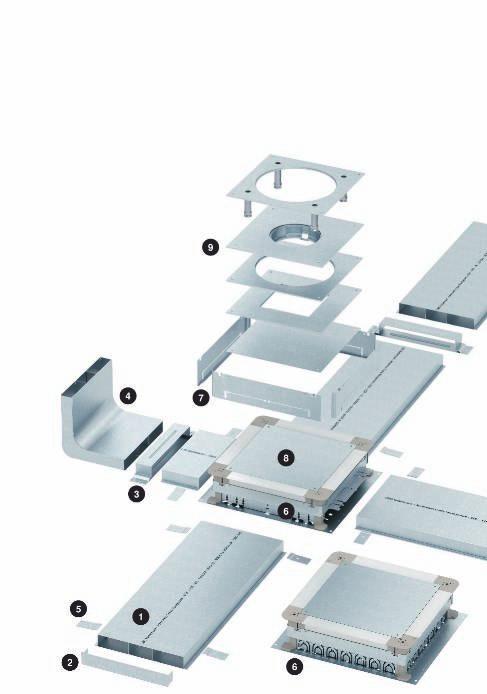

18 Tervezési segédlet esztrichbe ágyazott padlócsatornákhoz Szerelési elv: Esztrichbe ágyazott csatornarendszer Rendszerelemek 1 padló alatti szerelőcsatorna csatorna-véglezáróelem összekötő heveder függőleges sarokelem csatornaösszekötő szeglet padlóalatti csatlakozódoboz magasító segédeszköz szerelő-védőfedél szerelőfedél 18

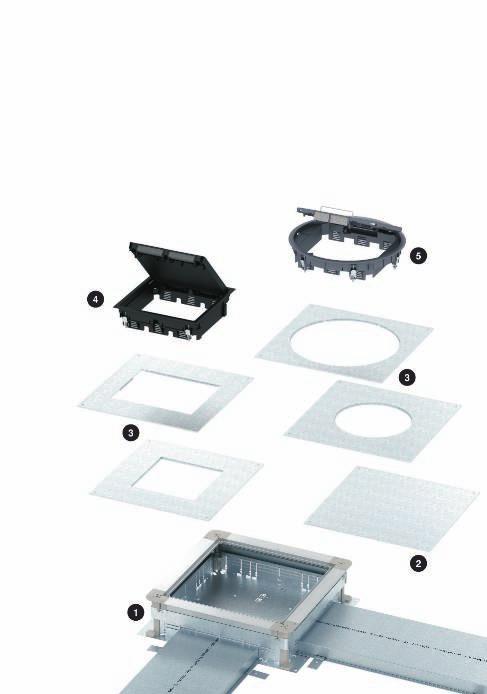

19 Szerelési elv: ZD doboz szerelvénybeépítő egységgel Rendszerelemek 1 padló alatti húzó- és leágazódoboz Tervezési segédlet esztrichbe ágyazott padlócsatornákhoz vakfedél szerelőfedél szögletes szerelvénybeépítő egység kerek szerelvénybeépítő egység 19

20 Tervezési segédlet esztrichbe ágyazott padlócsatornákhoz Szerelési elv: ZD doboz szintezhető kazettával Rendszerelemek 1 padló alatti húzó- és leágazódoboz vakfedél szerelőfedél szintezhető négyzetes kazetta szintezhető kerek kazetta 20

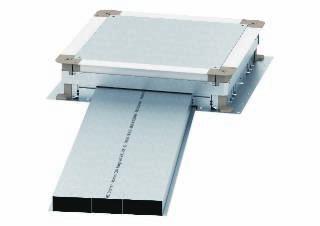

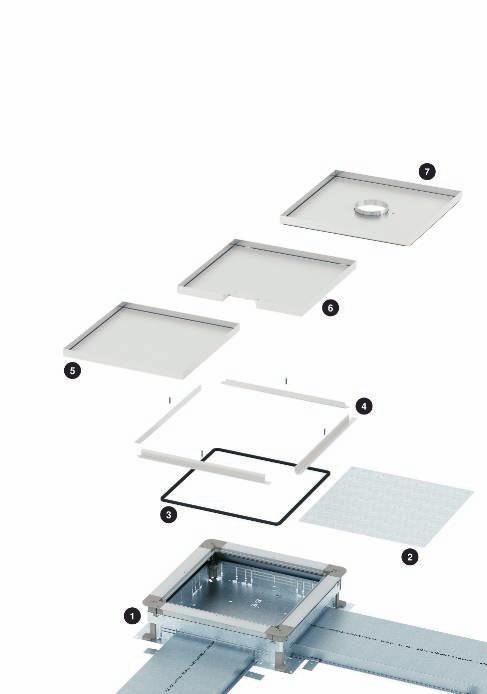

21 Szerelési elv: ZD doboz, keretes kazettával Rendszerelemek 1 padló alatti húzó- és leágazódoboz Tervezési segédlet esztrichbe ágyazott padlócsatornákhoz vakfedél tömítés kazettakeret kazetta ellenőrző nyíláshoz kazetta kábelkivezetéshez kazetta tubushoz 21

22 Tervezési segédlet esztrichbe ágyazott padlócsatornákhoz Foglaltság áttekintése - kitöltési tényező Egy installációs csatornában fektethető vezetékek Az áttekintő ábra megmutatja, hány és milyen átmérőjű vezeték, melyik rekeszszélességbe helyezhető el. Mindig vegye figyelembe az 50%-os kitöltési tényezőt. Kitöltési tényező max. 50% 70 széles csatornajárat, a vezetékek a Vezeték-Ø -ben csatornamagasság csatornamagasság csatornamagasság széles csatornajárat, a vezetékek a Vezeték-Ø -ben csatornamagasság csatornamagasság csatornamagasság széles csatornajárat, a vezetékek a Vezeték-Ø -ben csatornamagasság csatornamagasság csatornamagasság széles csatornajárat, a vezetékek a Vezeték-Ø -ben csatornamagasság csatornamagasság csatornamagasság széles csatornajárat, a vezetékek a Vezeték-Ø -ben csatornamagasság csatornamagasság csatornamagasság széles csatornajárat, a vezetékek a Vezeték-Ø -ben csatornamagasság csatornamagasság csatornamagasság

23 Irányváltás és ferde csatornabevezetések Tervezési segédlet esztrichbe ágyazott padlócsatornákhoz Csatorna-iránykorrekciók Kis mértékű csatorna-iránykorrekciók (7 -ig) a padlódobozok bevezetőnyílásaiban illesztési vágás nélkül kiegyenlíthetők. Ferde csatornabevezetések (SE) Ferde csatornabevezetések (> 7 ) megfelelő illesztési vágások esetén a doboztől és a bevezetőnyílástól függően készíthetők el. Az előkészített csatornanyílások lehetővé teszik csatornák kis mértékű iránykorrekcióját, ill. ferde bevezetését. A megfelelő értékeket a következő szemléltető ábrák és a táblázat tartalmazza. Doboznagyság Csatorna-bevezetőnyílás névleges e Névleges csatorna 190 RK sarokelem Névleges csatorna 190 SE sarokelem Névleges csatorna 250 RK sarokelem Névleges csatorna 250 SE sarokelem Névleges csatorna 350 RK sarokelem Névleges csatorna 350 SE sarokelem 23

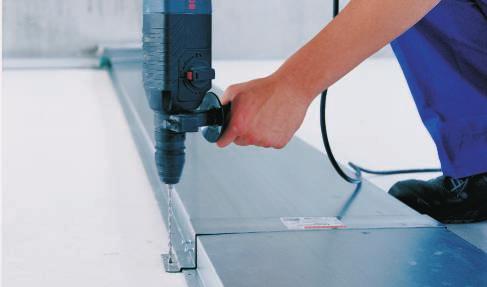

24 Tervezési segédlet esztrichbe ágyazott padlócsatornákhoz Szerelési segédlet padlócsatornához Szerelési terv felrajzolása A tervezett csatorna-nyomvonalakat, valamint a keresztezési pontokat és a húzó- és leágazódobozok, illetve szerelvénydobozok lényeges helyeit előzőleg a padlón ki kell jelölni (pl: csapózsinórral). A padlódobozok szerelése A padlódobozokat a nyomvonalakhoz, valamint a keresztezési pontokhoz kell beállítani, majd rögzíteni. Ezután pontosan meghatározhatók a szükséges csatornahosszak. A csatorna szerelésének előkészítése A csatornaszakaszok hosszai most már pontosan kiíthatók. Csatornát az aljával kell fektetni a padlóra. A csatorna vágása Az acéllemez padlócsatornák legegyszerűbben egy kézi sarokcsiszoló géppel munkálhatóak meg..a tiszta vágásoknak, valamint az azt követő sorjátlanításnak fontos szerepük van a kábelek és vezetékek sérülésmentes installálásában Összekötő heveder szerelése A csatornák re vágása után meghatározható az összekötő hevederek pontos helye. Potenciál-kiegyenlítés Az összekötő hevederek teremtik meg a vezetőképes kapcsolatot az összekapcsolt csatornák között. Alternatív lehetőségként a szerkezeti elemek vezető összeköttetése kívülről is megoldható, például forrasztással, hegesztéssel, szegecseléssel vagy csavarokkal. Összekötő rögzítése A padlócsatornák az összekötő heveder segítségével rögzíthetőek az alapra. Az adott csatornaon belül további rögzítésre nincs szükség. Függőleges ívok szerelése A függőleges ívok a kábelek és a vezetékek padló alatti rendszerbe történő könnyű bevezetésére szolgál. A csatlakoztatás csatornaösszekötővel egyszerűen és biztonságosan történik. Véglezáró elem felszerelése A padlócsatorna lezárása a csatornahez illeszkedő véglezáró eleel történik. A véglezárók csavarozás nélkül egyszerűen csatlakoztathatóak a csatornához. 24

25 Szerelési segédlet padlócsatornához Tervezési segédlet esztrichbe ágyazott padlócsatornákhoz Csatorna készre szerelése A vezetékcsatorna-rendszer fektetése ezzel elkészült. A kábelek és a vezetékek installálása történhet az esztrich elkészülte előtt (kivéve öntött aszfalt esetén) vagy az esztrich elkészülte után, ahogyan az minden utólagos installálásnál történik. 25

26 Tervezési segédlet esztrichbe ágyazott padlócsatornákhoz Szerelési segédlet ZD/GD padlódobozhoz A padlódobozok beállítása A aljzatbetonon csapózsineggel kijelölhetőek a tervezett nyomvonalak és keresztezési pontok. Ezután kerül sor a padlódobozok elhelyezésére. A padlódoboz rögzítése A padlódobozt erősítse fel a aljzatbetontra. A dobozmagasság beállítása A padlódobozok 70 minimális építési magassággal + 55 szintezési tartománnyal rendelkeznek. A dobozmagasság és az előírt esztrichmagasság közötti különbségek vagy a szintezőcsavarokkal vagy a gyorskireteszelőrendszer segítségével egyenlíthetőek ki. A dobozmagasság előzetes beállítása A 4db reteszelő tüskét be kell dugni a lyukakba. tána a doboz magassága a felső keret megemelésével durván beállítható. A magasság beállítása után távolítsa el a tüskéket. A dobozmagasság finombeállítása A padlódoboz végleges magassága csavarhúzó (Pozidriv 2) segítségével állítható be. Oldalfalak megmunkálása A padlódobozok oldalfalai egy fogóval (pl. oldalcsípőfogóval) a csatornanagyságnak megfelelően megnyithatók, és az így keletkező fül felhajlítható. A csatornák bevezetése A csatornát ütközésig be kell vezetni a doboztestbe. Aszietrikus (kétrekeszes) csatornák további fektetésénél ügyelni kell arra, hogy az összekötési helyeknél a rányomtatott jelzések megegyezzenek. A dobozmagasság finombeállítása A dobozmagasság finombeállítása szintezőcsavarokkal történik. A szintezést egyeztetni kell az építésvezetővel, illetve esztrichkészítő céggel. A csatornarendszer földelése A csatorna és a padlódobozok közötti villamosan vezető összekötések a VW/E összekötő elem segítségével történik. 26

27 Szerelési segédlet ZD/GD padlódobozhoz Tervezési segédlet esztrichbe ágyazott padlócsatornákhoz Elválasztóréteg használata Szigetelőrétegeken úsztatva fektetett esztichekben/fűtött esztrichekben a doboztest egy, a doboz felső kerete alá érő elválasztóréteggel (max. 3 vastag) választható el az esztrichtől. Helytelen feldolgozás Minden esetben egyeztetni kell az esztrich készítőjével. Az itt mutatott szerelési hiba következtében nem garantálható a doboz stabil helyzete. Oldallemez szerelése Oldja a reteszelőfedelet és kissé csavarja ki a csavarokat. Dugjon be egy gyorskireteszelőtüskét, majd emelje ki a csavarokat. Oldallemez szerelése Emelje le a doboz felső keretét, majd az ott lévő oldal lemezeket cserélje ki újakra. Doboz felső részének felszerelése Helyezze vissza az doboz-felsőkeretet, helyezze be az új csavarokat, távolítsa el a reteszelő tüskéket, takarja le a csavarokat a reteszelőfedelekkel. Szétválasztás kívülről A padlódoboz felső kerete az esztrich elkészülte után a doboz alsó részétől elválasztható. Ehhez fordítsa el a csavar fedelet, dugja be a tüskét és távolítsa el a szintezőcsavarokat. Szétkapcsolás belülről Távolítsa el a négy reteszelőfedelet a padlódobozról. Két ujjal fogja meg a rögzítőlemezt és húzza befelé. Felfelé húzva vegye ki a szintezőcsavarokat. Szétválasztás után Helyezze vissza a csavar fedeleket a doboz felsőkeretébe. A doboz felső keretének földelése Szereljen be 8AWR ú védővezető-csatlakozó a fenéklemezbe, a földelővezetőt kösse be a védővezető-csatlakozóba. 27

28 Tervezési segédlet esztrichbe ágyazott padlócsatornákhoz Szerelési segédlet ZD/GD padlódobozhoz Szerelőfedél behelyezése A védőfedelet az esztrichfektetés után szerelőfedélre (lemezre) kell cserélni. Megjegyzés: a nyílásokat az esztrich készítés alatt stabilan le kell fedni. Készre szerelés A szerelő-védőfedél kicserélésével és egy DG szerelőfedél beépítésével egy ZD húzó- és leágazódoboz GD szerelvénydobozzá válik. 28

29 29

30 Alapanyagok, fémek Alu AlG VA (1.4301) CuZn St alumínium Alumínium présöntvény acél sárgaréz rozsdamentes acél (W. Nr ) További információk 199

31 Alapanyagok, műanyagok További információk GM HP PA gumi keménylemez poliamid Hőállóság: tartósan kb. 90 C-ig, rövid ideig kb. 130 C-ig valamint kb. mínusz 40 C-ig*. Kémiai ellenállóképessége általában megegyezik a polietilénével. Ellenálló az alábbiakkal szemben benzin, benzol, dízelolaj, aceton, festékek és lakkok oldószerei, olajok és zsírok Nem ellenálló a következőkkel szemben: fehérítőlúg, a legtöbb sav, klór Feszültség okozta repedések képződésének a veszélye Légnedves állapotban csekély, csak néhány vizes sóoldat esetén. Erősen kiszárított alkatrészek (magas hőmérséklet és rendkívül alacsony páratartalom) esetén nagy fokú hajlam hajtóanyagokre és különféle oldószerekre. PA/GF poliamid, üvegszállal erősített Hőállóság: tartósan kb C-ig, rövid ideig 160 C-ig valamint kb. mínusz 40 C-ig*. Ellenálló az alábbiakkal szemben Benzin, benzol, dízelolaj, aceton, festékek és lakkok oldószerei, olajok és zsírok. Kevésbé hajlamosak feszültség okozta repedések képződésére. Nem ellenálló a következőkkel szemben: fehérítőlúg, a legtöbb sav, klór Feszültség okozta repedések képződésének a veszélye Légnedves állapotban csekély, csak néhány vizes sóoldat esetén. Erősen kiszárított alkatrészek (magas hőmérséklet és rendkívül alacsony páratartalom) esetén nagy fokú hajlam hajtóanyagokre és különféle oldószerekre. PE Polietilén Hőállóság: a kemény fajták tartósan kb. 90 C-ig, rövid ideig kb. 105 C-ig a lágy fajták tartósan kb. 80 C-ig, rövid ideig kb. 100 C-ig, valamint kb. mínusz 40 C-ig*. Ellenálló az alábbiakkal szemben lúgok és szervetlen savak Feltételesen ellenálló az alábbiakkal szemben aceton, szerves savak, benzin, benzol, dízelolaj, a legtöbb olaj Nem ellenálló a következőkkel szemben: klór, szénhidrogének, oxidáló savak Feszültség okozta repedések képződésének a veszélye Aránylag nagy. Többek között a következők váltanak ki feszültség okozta repedéseket: aceton, különböző alkoholok, hangyasav, etanol, benzin, benzol, vajsav, ecetsav, formaldehid, különféle olajok, petróleum, propanol, salétromsav, sósav, kénsav, szappanos oldatok, terpentin, triklóretilén, citromsav. PP polipropilén Hőállóság: tartósan kb. 90 C-ig, rövid ideig kb. 110 C-ig, valamint kb. mínusz 40 C-ig*. Vegyszerállóság a polietilénhez hasonló. Ellenálló az alábbiakkal szemben Lúgok és szervetlen savak Feltételesen ellenálló az alábbiakkal szemben aceton, szerves savak, benzin, benzol, dízelolaj, a legtöbb olaj Nem ellenálló a következőkkel szemben: klór, szénhidrogének, oxidáló savak Feszültség okozta repedések képződésének a veszélye Csekély, csak néhány sav esetén, mint citromsav, fluorsav és sósav, valamint nitrogénoxid. PVC polivinil-klorid Hőállóság: tartósan kb. 65 C-ig, rövid ideig kb. 75 C-ig, valamint kb. mínusz 30 Cig*. Ellenálló az alábbiakkal szemben Gyenge savak, lúgok, olajok és zsírok, benzin. Nem ellenálló a következőkkel szemben: Erős savak, benzol, aceton, jód, toluol, triklór-etilén. Feszültség okozta repedések képződésének a veszélye Csekély, csak egyes oldószerek, mint benzol és aceton esetén. MGM Szivacsgumi * A negatív értékek nyugalmi állapotban,nagyobb ütő igénybevétel nélkül értendők. Minden vegyszernek ellenálló műanyag nem létezik. A fenti lista csak válogatás. Vegye figyelembe, hogy a kémiai hatások és magas hőmérsékletek egyidejű jelentkezése különösen veszélyes a műanyagokra. Ilyenkor bizonyos körülmények között feszültség okozta repedések is előfordulhatnak. Kétséges esetben érdeklődjön munkatársainknál, illetve kérje a részletes vegyszerállósági táblázatot. Feszültség okozta repedés abban az esetben fordulhat elő, ha húzófeszültség alatt álló műanyag alkatrészek egyidejűleg kémiai igénybevételnek is ki vannak téve. Ilyen szempontból különösen veszélyeztetettek a polisztirol és a polietilén alkatrészek. Sőt, olyan hatóanyagok is előidézhetnek feszültség okozta repedéseket, amelyekkel szemben az illető műanyag feszültségmentes állapotban magában véve ellenálló. Tipikus példák olyan alkatrészekre, melyek a rendeltetésszerű használat során állandó húzófeszültség alatt állnak: bilincsek, tömszelencék közbenső csonkjai, szalagbilincsek. 200

32 Osztályozás EN szerint esztrichbe ágyazott: EÜK-csatornák esztrichszintű: EÜK dobozok, DG,.. nyitható padlócsatornák OKA nyitható padlócsatornák EBK Padló feletti rendszerek GES szerelvénybeépítő egységek szintezhető kazetták Keretes kazetták Nagy teherbírású rendszerek (ZD + kazetták) EÜK ZD OKA EBK AIK GES RK.N RK.SL 6.1 Alapanyag szerint szaktanácsadásban 6.2 Ütőszilárdság szerint szereléshez és alkalmazáshoz Elektromos szerelőcsatorna-rendszerek 0,5 J ütési energiához. Elektromos szerelőcsatorna-rendszerek 1 J ütési energiához. Elektromos szerelőcsatorna-rendszerek 2 J ütési energiához. Elektromos szerelőcsatorna-rendszerek 5 J ütési energiához. Elektromos szerelőcsatorna-rendszerek 20 J ütési energiához. Hőmérséklet szerint, az 1., 2. és 3. táblázatban megadottaknak megfelelően 1. táblázat Minimális tárolási és szállítási hőmérséklet ± 2 C -45 x x x x x -25 x x x x x x x x x -15 x x x x táblázat Minimális szerelési és alkalmazási hőmérséklet ± 2 C x x x x x x x x x táblázat Maximális alkalmazási hőmérsékletek ± 2 C +60 x x x x x x x x x

33 Osztályozás EN szerint További információk esztrichbe ágyazott: EÜK-csatornák esztrichszintű: EÜK dobozok, DG,.. nyitható padlócsatornák OKA nyitható padlócsatornák EBK Padló feletti rendszerek GES szerelvénybeépítő egységek szintezhető kazetták Keretes kazetták Nagy teherbírású rendszerek (ZD + kazetták) 6.4 A lángterjedéssel szembeni ellenállás szerint EÜK ZD OKA EBK AIK GES RK.N RK.SL Tűzterjedést elősegítő elektromos szerelőcsatorna-rendszerek x (x) (x) Tűzterjedést nem elősegítő elektromos szerelőcsatorna-rendszerek 6.5 Elektromos vezetőképesség szerint Elektromos szerelőcsatorna-rendszer elektromos vezetőképességgel Elektromos szerelőcsatorna-rendszer elektromos vezetőképesség nélkül 6.6 Elektromos szigetelő tulajdonság szerint Elektromos szerelőcsatorna-rendszer elektromos szigetelő tulajdonság nélkül Elektromos szerelőcsatorna-rendszer elektromos szigetelő tulajdonsággal A készülékház, illetve a burkolat által az EN 60529:1991 szerint nyújtott védettségek szerint x x x x x x x x x x x x x x x x x x x x x x x x Szilár idegen testek behatolása elleni védelem szerint x x x x x x x x x Víz behatolása elleni védelem szerint x x x x x Veszélyes részek megérintése elleni védelem szerint x x x x 202

34 Osztályozás EN szerint További információk esztrichbe ágyazott: EÜK-csatornák esztrichszintű: EÜK dobozok, DG,.. nyitható padlócsatornák OKA nyitható padlócsatornák EBK Padló feletti rendszerek GES szerelvénybeépítő egységek szintezhető kazetták Keretes kazetták Nagy teherbírású rendszerek (ZD + kazetták) A padlóápolás fajtája szerint Elektromos szerelőcsatorna-rendszerek száraz padlóápoláshoz Elektromos szerelőcsatorna-rendszerek nedvesen tisztított padlóhoz, ha nem használják a szervizegységet. Elektromos szerelőcsatorna-rendszerek nedvesen tisztított padlóhoz, ha használják a szervizegységet. A kis felületre ható, függőleges terhelésekkel szembeni ellenállás szerint Elektromos szerelőcsatorna-rendszerek 500 N-hoz Elektromos szerelőcsatorna-rendszerek 750 N-hoz x Elektromos szerelőcsatorna-rendszerek 1000 N-hoz EÜK ZD OKA EBK AIK GES RK.N RK.SL Elektromos szerelőcsatorna-rendszerek 1500 N-hoz x x x x x x x x x Elektromos szerelőcsatorna-rendszerek 2000 N-hoz x Elektromos szerelőcsatorna-rendszerek 2500 N-hoz Elektromos szerelőcsatorna-rendszerek 3000 N-hoz x x x x x A nagy felületre ható, függőleges terhelésekkel szembeni ellenállás szerint Elektromos szerelőcsatorna-rendszerek 2000 N-hoz Elektromos szerelőcsatorna-rendszerek 3000 N-hoz x Elektromos szerelőcsatorna-rendszerek 5000 N-hoz x x Elektromos szerelőcsatorna-rendszerek N-hoz Elektromos szerelőcsatorna-rendszerek N-hoz x x x 203

35 204

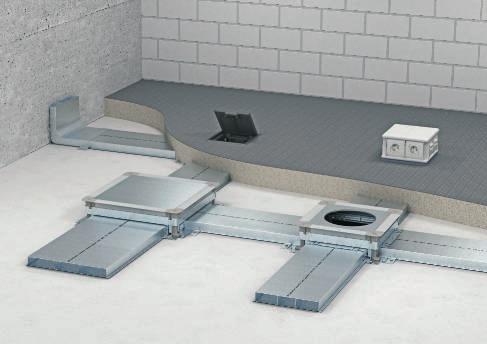

36 EÜK esztrichbe ágyazott padlócsatornák csatornamagasság 28 Padló alatti szerelőcsatorna, kétrekeszes 206 Padló alatti szerelőcsatorna, három rekeszes 206 Összekötő heveder 206 Csatorna-véglezáróelem 206 Függőleges sarokelem, kétrekeszes 206 Függőleges sarokelem, három rekeszes 207 csatornamagasság 38 Padló alatti szerelőcsatorna, kétrekeszes 208 Padló alatti szerelőcsatorna, három rekeszes 208 Összekötő heveder 208 Csatorna-véglezáróelem 208 Függőleges sarokelem, kétrekeszes 208 Függőleges sarokelem, három rekeszes 209 csatornamagasság 48 Padló alatti szerelőcsatorna, kétrekeszes 210 Padló alatti szerelőcsatorna, három rekeszes 210 Összekötő heveder 210 Csatorna-véglezáróelem 210 Függőleges sarokelem, kétrekeszes 210 Függőleges sarokelem, három rekeszes 211 Csatornák tartozékai Csatornarögzítő-heveder 212 Csatornaösszekötő szeglet 212 Horgonycsavar 212 dübelek 212 Beütővas kézvédővel 212 beütve feszítő ék 212 Padlódoboz ZD csatorna- és csőszereléshez 213 Szerelvénydoboz szögletes beépítőegységekhez 213 Szerelvénydoboz kerek beépítőegységekhez 213 Magasító segédeszköz 213 Vakfedél 214 Szerelőfedél 214 Padlódoboz ZD csatorna- és csőszereléshez 217 Szerelvénydoboz szögletes beépítőegységekhez 217 Szerelvénydoboz kerek beépítőegységekhez 217 Tartozékok padló alatti csatlakozódobozokhoz Magasító segédeszköz 217 Vakfedél 218 Szerelőfedél 218 Gyorsreteszelő tüske 221 Fedélrögzítő-csavar 221 Védővezető-csatlakozókapocs 221 Vakfedél szögletes szerelőnyíláshoz 221 Vakfedél kerek szerelőnyíláshoz 221 Kerettömítés

37 EÜK esztrichbe ágyazott padlócsatornák csatornamagasság 28 Padló alatti szerelőcsatorna, kétrekeszes a b h hossz Rekeszek a S , S , St acél FS szalaghorganyzott /m Padló alatti installációs csatorna, vezetékeknek esztrich alatti vezetéséhez. db Az előírásszerű padló alatti szerelés fontos előfeltétele az esztrich felépítmény. Az esztrichbe ágyazott rendszernél fontos, hogy a csatorna feletti esztrich-vastagság legalább 35 legyen, a repedésképződés elkerülése érdekében (DIN 18560). Esztrich-magasság: 60 csak padló feletti installáláshoz (Telitank), 70 -től padló alatti installáláshoz. szélesség Keresztmetszemetszet Kereszt- 1. rekesz 2. rekesz ² ² kg/100 m m Padló alatti szerelőcsatorna, három rekeszes a b a a b h hossz Rekeszek a db szélesség Keresztmetszet Keresztmetszet Keresztmetszet 1. rekesz 2. rekesz 3. rekesz ² ² ² kg/100 m S , S , m h St acél FS szalaghorganyzott /m Padló alatti szerelőcsatorna, vezetékeknek esztrich alatti vezetéséhez. Az előírásszerű padló alatti szerelés fontos előfeltétele az esztrich felépítmény. Az esztrichbe ágyazott rendszernél fontos, hogy a csatorna feletti esztrich-vastagság legalább 35 legyen, a repedésképződés elkerülése érdekében (DIN 18560). Esztrich-magasság: 60 csak padló feletti installáláshoz (Telitank), 70 -től padló alatti installáláshoz. összekötő heveder a Csatornamagasság VL 19028E , VL 25028E , VL 35028E , Összekötő elem esztrichhel fedett padló alatti installációs csatornák szereléséhez. Csatorna-véglezáróelem a h SES , SES , SES , Véglezáró esztrichhel fedett és esztrichhel színlelő szintű padló alatti installációs csatornákhoz. Függőleges sarokelem, kétrekeszes a b h Az előírásszerű padló alatti szerelés fontos előfeltétele az esztrich felépítmény. Az esztrichbe ágyazott rendszernél fontos, hogy a csatorna feletti esztrich-vastagság legalább 35 legyen, a repedésképződés elkerülése érdekében (DIN 18560). Esztrich-magasság: 60 csak padló feletti installáláshoz (Telitank), 70 -től padló alatti installáláshoz. szélesség Rekeszek a db KV , KV , Esztrichhel fedett padló alatti installációs csatornák függőleges irányváltoztatásához (fali csatlakozások, betáplálások). 206 Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

38 a b h Rekeszek a db Függőleges sarokelem, három rekeszes Az előírásszerű padló alatti szerelés fontos előfeltétele az esztrich felépítmény. Az esztrichbe ágyazott rendszernél fontos, hogy a csatorna feletti esztrich-vastagság legalább 35 legyen, a repedésképződés elkerülése érdekében (DIN 18560). Esztrich-magasság: 60 csak padló feletti installáláshoz (Telitank), 70 -től padló alatti installáláshoz. szélesség Keresztmetszet Keresztmetszet Keresztmetszet 1. rekesz 2. rekesz 3. rekesz ² ² ² KV , KV , Az esztrichbe ágyazott padló alatti szerelőcsatornák függőleges irányváltoztatásához (fali csatlakozások, betáplálások). csatornamagasság 28 EÜK esztrichbe ágyazott padlócsatornák Megrendelés esetén kérjük, hogy mindig tüntesse fel a 207

39 EÜK esztrichbe ágyazott padlócsatornák csatornamagasság 38 Padló alatti szerelőcsatorna, kétrekeszes a b h hossz Rekeszek a S , S , St acél FS szalaghorganyzott /m Padló alatti installációs csatorna, vezetékeknek esztrich alatti vezetéséhezhez. db Az előírásszerű padló alatti szerelés fontos előfeltétele az esztrich felépítmény. Az esztrichbe ágyazott rendszernél fontos, hogy a csatorna feletti esztrich-vastagság legalább 35 legyen, a repedésképződés elkerülése érdekében (DIN 18560). Esztrich-magasság: 60 csak padló feletti installáláshoz (Telitank), 70 -től padló alatti installáláshoz. szélesség Keresztmetszemetszet Kereszt- 1. rekesz 2. rekesz ² ² kg/100 m m Padló alatti szerelőcsatorna, három rekeszes a b a a b h hossz Rekeszek a db szélesség Keresztmetszet Keresztmetszet Keresztmetszet 1. rekesz 2. rekesz 3. rekesz ² ² ² kg/100 m S , S , m h St acél FS szalaghorganyzott /m Padló alatti szerelőcsatorna, vezetékeknek esztrich alatti vezetéséhez. Az előírásszerű padló alatti szerelés fontos előfeltétele az esztrich felépítmény. Az esztrichbe ágyazott rendszernél fontos, hogy a csatorna feletti esztrich-vastagság legalább 35 legyen, a repedésképződés elkerülése érdekében (DIN 18560). Esztrich-magasság: 60 csak padló feletti installáláshoz (Telitank), 70 -től padló alatti installáláshoz. összekötő heveder a Csatornamagasság VL 19038E , VL 25038E , VL 35038E , Összekötő elem esztrichhel fedett padló alatti installációs csatornák szereléséhez. Csatorna-véglezáróelem a h SES , SES , SES , Véglezáró esztrichhel fedett és esztrichhel színlelő szintű padló alatti installációs csatornákhoz. Függőleges sarokelem, kétrekeszes a b h Az előírásszerű padló alatti szerelés fontos előfeltétele az esztrich felépítmény. Az esztrichbe ágyazott rendszernél fontos, hogy a csatorna feletti esztrich-vastagság legalább 35 legyen, a repedésképződés elkerülése érdekében (DIN 18560). Esztrich-magasság: 60 csak padló feletti installáláshoz (Telitank), 70 -től padló alatti installáláshoz. szélesség Rekeszek a db KV , KV , Esztrichhel fedett padló alatti installációs csatornák függőleges irányváltoztatásához (fali csatlakozások, betáplálások). 208 Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

40 csatornamagasság a b a 200 a b h Rekeszek a db Függőleges sarokelem, három rekeszes szélesség Keresztmetszet Keresztmetszet Keresztmetszet 1. rekesz 2. rekesz 3. rekesz ² ² ² KV , KV , EÜK esztrichbe ágyazott padlócsatornák Esztrichhel fedett padló alatti installációs csatornák függőleges irányváltoztatásához (fali csatlakozások, betáplálások). Az előírásszerű padló alatti szerelés fontos előfeltétele az esztrich felépítmény. Az esztrichbe ágyazott rendszernél fontos, hogy a csatorna feletti esztrich-vastagság legalább 35 legyen, a repedésképződés elkerülése érdekében (DIN 18560). Esztrich-magasság: 60 csak padló feletti installáláshoz (Telitank), 70 -től padló alatti installáláshoz. Megrendelés esetén kérjük, hogy mindig tüntesse fel a 209

41 EÜK esztrichbe ágyazott padlócsatornák csatornamagasság 48 Padló alatti szerelőcsatorna, kétrekeszes a b h hossz Rekeszek a S , S , St acél FS szalaghorganyzott /m Padló alatti installációs csatorna, vezetékeknek esztrich alatti vezetéséhezhez. db Az előírásszerű padló alatti szerelés fontos előfeltétele az esztrich felépítmény. Az esztrichbe ágyazott rendszernél fontos, hogy a csatorna feletti esztrich-vastagság legalább 35 legyen, a repedésképződés elkerülése érdekében (DIN 18560). Esztrich-magasság: 60 csak padló feletti installáláshoz (Telitank), 70 -től padló alatti installáláshoz. szélesség Keresztmetszemetszet Kereszt- 1. rekesz 2. rekesz ² ² kg/100 m m Padló alatti szerelőcsatorna, három rekeszes a b a a b h hossz Rekeszek a db szélesség Keresztmetszet Keresztmetszet Keresztmetszet 1. rekesz 2. rekesz 3. rekesz ² ² ² kg/100 m S , S , m h St acél FS szalaghorganyzott /m Padló alatti szerelőcsatorna, vezetékeknek esztrich alatti vezetéséhez. Az előírásszerű padló alatti szerelés fontos előfeltétele az esztrich felépítmény. Az esztrichbe ágyazott rendszernél fontos, hogy a csatorna feletti esztrich-vastagság legalább 35 legyen, a repedésképződés elkerülése érdekében (DIN 18560). Esztrich-magasság: 60 csak padló feletti installáláshoz (Telitank), 70 -től padló alatti installáláshoz. összekötő heveder a Csatornamagasság VL 19048E , VL 25048E , VL 35048E , Összekötő elem esztrichhel fedett padló alatti installációs csatornák szereléséhez. Csatorna-véglezáróelem a Csatornamagasság SES , SES , SES , Véglezáró esztrichhel fedett és esztrichhel színlelő szintű padló alatti installációs csatornákhoz. Függőleges sarokelem, kétrekeszes a b h Az előírásszerű padló alatti szerelés fontos előfeltétele az esztrich felépítmény. Az esztrichbe ágyazott rendszernél fontos, hogy a csatorna feletti esztrich-vastagság legalább 35 legyen, a repedésképződés elkerülése érdekében (DIN 18560). Esztrich-magasság: 60 csak padló feletti installáláshoz (Telitank), 70 -től padló alatti installáláshoz. szélesség Rekeszek a db KV , KV , Esztrichhel fedett padló alatti installációs csatornák függőleges irányváltoztatásához (fali csatlakozások, betáplálások). 210 Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

42 a b h Rekeszek a db Függőleges sarokelem, három rekeszes Az előírásszerű padló alatti szerelés fontos előfeltétele az esztrich felépítmény. Az esztrichbe ágyazott rendszernél fontos, hogy a csatorna feletti esztrich-vastagság legalább 35 legyen, a repedésképződés elkerülése érdekében (DIN 18560). Esztrich-magasság: 60 csak padló feletti installáláshoz (Telitank), 70 -től padló alatti installáláshoz. szélesség Keresztmetszet Keresztmetszet Keresztmetszet 1. rekesz 2. rekesz 3. rekesz ² ² ² KV , KV , Az esztrichbe ágyazott padló alatti szerelőcsatornák függőleges irányváltoztatásához (fali csatlakozások, betáplálások). csatornamagasság 48 EÜK esztrichbe ágyazott padlócsatornák Megrendelés esetén kérjük, hogy mindig tüntesse fel a 211

43 EÜK esztrichbe ágyazott padlócsatornák Csatornák tartozékai Csatornarögzítő-heveder BL1 Rögzítőheveder esztrichhel fedett padlócsatornák aljzatbetonra történő rögzítéséhez , Csatornaösszekötő szeglet (vezetőképes) VW E 23, Összekötő szeglet esztrichhel fedett csatornák, valamint ZD és GD padlódobozok közötti fémes öszszeköttetés létrehozásához. Horgonycsavar MMS6X50 6 x St acél GC galvanikusan horganyzott, sárgára kromátozott /100 Tűzálló trapézfejű horgonycsavar T30 hajtással, 5 -es furattal. Tűzvédelmi szempontból DIN 4102 szerint bevizsgálva. F90 tűzállósági osztályig. Furat átmérő , Alap A horgonycsavarok a következő kőfajtákból készült falakhoz alkalmasak: - mészkő - tömör tégla (KSV) - mészkő - üreges tégla (KSL) - tömör tégla (Vz) dübelek Dűbelhossz szárhossz peremátmérő gyűjtőkarton 903 RB , RB , RB , St acél /100 Edzett acél, felületkezelés nélküli, menet nélkül. 20 beütővas kézvédővel 915 RBS M , St acél Kézvédővel ellátott beütővas 903/RB Ø 4 -dübelhez és M4-menetes 904 ú -dübelhez is. beütve feszítő ék dűbel-ø hossz kihúzóerő gyűjtőkarton gyűjtőkarton N min./beton 910 SD 6X , SD 6X , PA poliamid /100 Beütőcsavar: galvanikusan horganyzott acél, sárgára passzivált. 212 Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

44 ZD A 367 B 410 a 262 b ZD250-3, esztrich-magassághoz , Padló alatti húzó- és leágazódoboz esztricchel fedett padló alatti installációs rendszerekhez. Padlódoboz EÜK esztrichbe ágyazott padlócsatornák ZD A 367 B 410 a 262 ZD250-3, esztrich-magassághoz b , Padló alatti húzó- és leágazódoboz esztricchel fedett padló alatti installációs rendszerekhez. ZD A 367 B 410 a 262 ZD250-3, esztrich-magassághoz b , Padló alatti húzó- és leágazódoboz esztricchel fedett padló alatti installációs rendszerekhez. ZD R ZD250-3 csőbevezetéssel, esztrich-magassághoz A 367 B 410 a 262 b Esztrichmagasság Esztrichmagasság Esztrichmagasság Esztrichmagasság , Padló alatti húzó- és leágazódoboz esztricchel fedett padló alatti installációs rendszerekhez. A B a b Esztrichmagasság GD250-3 szögletes beépítőegységekhez, esztrichmagassághoz GD , GD , GD , Padló alatti szerelvénydoboz szerelőfedéllel és vakfedéllappal az esztricchel fedett padló alatti installációs rendszerekhez. A jel tartalmazza az illeszkedő beépíthető egység nagyságát. GD 250-3R4 A 367 B 410 Ød GD250-3 kerek beépítőegységekhez, esztrichmagassághoz , Padló alatti szerelvénydoboz szerelőfedéllel és vakfedéllappal az esztricchel fedett padló alatti installációs rendszerekhez. A jel tartalmazza az illeszkedő beépíthető egység nagyságát. ASH250-3 B Oldalmagasító készlet magasságú ZD/GD250-3 A 330 B 80 I Esztrichmagasság Esztrichmagasság dobozokhoz , Magasság-beállító készlet építési magasságú ZD250-3 és GD250-3 padlódobozok a re beépítési magasságra történő emeléshez, a készlet 4 oldallemezt, 4 szintezőcsavart és 4 forgóreteszt tartalmaz. Megrendelés esetén kérjük, hogy mindig tüntesse fel a 213

45 EÜK esztrichbe ágyazott padlócsatornák Padlódoboz Oldalmagasító készlet magasságú ZD/GD250-3 dobozokhoz ASH250-3 B A 330 B 130 I , Magasság-beállító készlet építési magasságú ZD250-3 és GD250-3 padlódobozok a re beépítési magasságra történő emeléséhez, a készlet 4 oldallemezt, 4 szintezőcsavart és 4 forgóreteszt tartalmaz. Oldalmagasító készlet magasságú ZD250-3 dobozokhoz ASH A 330 B 80 I Esztrichmagasság Esztrichmagasság , Magasság-beállító készlet építési magasságú ZD250-3 padlódobozok beépítési magasságra történő emeléséhez, a készlet 4 oldallemezt, 4 szintezőcsavart és 4 forgóreteszt tartalmaz. Oldalmagasító készlet magasságú ZD250-3 dobozokhoz ASH A 330 B 80 I Magasság-kiegyenlítő építőkészlet építési magasságú ZD250-3 padlódobozok re növeléséhez kivitelezéskor, a készlet 4 oldallemezt, 4 szintezőcsavart és 4 forgóreteszt tartalmaz. Esztrichmagasság ASH A 330 B , I Magasság-kiegyenlítő építőkészlet építési magasságú ZD250-3 padlódobozok re növeléséhez kivitelezéskor, a készlet 4 oldallemezt, 4 szintezőcsavart és 4 forgóreteszt tartalmaz. Esztrichmagasság , Vakfedél ZD250-3 dobozhoz D A , Vakfedél az ZD250-2 és az ZD250-3 ú padló alatti húzó- és leágazódobozok keret nélküli lezárásához. Nedvesség ellen védett vakfedél ZD250-3 dobozhoz DF A , Vakfedél az ZD250-2 és az ZD250-3 ú padló alatti húzó- és leágazódobozok nedvesség ellen védett lezárásához szerelőfedél Telitank ára DF 250-3DAT A a 282 Szerelőfedél ZD250-2 és ZD250-3 padló alatti húzó- és leágazódobozok ára egy Telitank rászereléséhez. Beépítőnyílás 3 -rel mélyítve van a vaklemezzel történő utólagos lezáráshoz , Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

46 DG RM2 A Ød szerelőfedél GESRM2 ára , Szerelőfedél ZD250-2 és ZD250-3 padló alatti húzó- és leágazódobozok ára GESRM2 beépítőegység beszereléséhez. Padlódoboz EÜK esztrichbe ágyazott padlócsatornák DG A 282 a 105 b szerelőfedél GES2 ára , Szerelőfedél ZD250-2 és ZD250-3 padló alatti húzó- és leágazódobozok ára egy 2-es névleges ű beépítőegység beszereléséhez. Beépítőnyílás 3 -rel mélyítve van a fedél-vaklemezzel történő utólagos vaklezáráshoz. DG A a szerelőfedél GES4 ára , Szerelőfedél ZD250-2 és ZD250-3 padló alatti húzó- és leágazódobozok ára egy 4-es névleges ű beépítőegység beszereléséhez. Beépítőnyílás 3 -rel mélyítve van a fedél-vaklemezzel történő utólagos vaklezáráshoz. DG R4 A Ød szerelőfedél GESR4 ára , Szerelőfedél ZD250-2 és ZD250-3 padló alatti húzó- és leágazódobozok ára egy R4 névleges ű beépítőegység beszereléséhez. Beépítőnyílás 3 -rel mélyítve van a fedél-vaklemezzel történő utólagos vaklezáráshoz. DG A 282 a 201 b szerelőfedél GES6 ára , Szerelőfedél ZD250-2 és ZD250-3 padló alatti húzó- és leágazódobozok ára egy 6-os névleges ű beépítőegység beszereléséhez. Beépítőnyílás 3 -rel mélyítve van a fedél-vaklemezzel történő utólagos vaklezáráshoz szerelőfedél GES9 ára DG A a 282 Szerelőfedél ZD250-2 és ZD250-3 padló alatti húzó- és leágazódobozok ára egy 9-es névleges ű beépítőegység beszereléséhez. Beépítőnyílás 3 -rel mélyítve van a fedél-vaklemezzel történő utólagos vaklezáráshoz , Megrendelés esetén kérjük, hogy mindig tüntesse fel a 215

47 Padlódoboz EÜK esztrichbe ágyazott padlócsatornák 250-3/4 nagy teherbírású szerelőfedél A a Esztrichmagasság DG SL , DG SL , DG SL , a A h 4 Nagy teherbírású szerelőfedél ZD250-2 és ZD250-3 dobozok ára 4-es névleges ű nagy teherbírású szögletes kazetta beépítéséhez. Négy, a szerelőfedéllel összekötött és szintezhető nagy teherbírású támasszal. Ellenanyával ellátott szintezőcsavarok a magasság-beállítás rögzítéséhez. A beépítőnyílás 3 -rel mélyítve van a vaklemezzel történő utólagos lezáráshoz R4 nagy teherbírású szerelőfedél A Ød Esztrichmagasság DG 250-3R4SL , DG 250-3R4SL , DG 250-3R4SL , Nagy teherbírású szerelőfedél ZD250-2 és ZD250-3 dobozok ára R4 névleges ű nagy teherbírású kerek kazetta beépítéséhez. Négy, a szerelőfedélre fixen rögzített és szintezhető nagy teherbírású támasszal. Ellenanyával rendelkező szintezőcsavarok a beállított magasság rögzítéséhez. A beépítőnyílás 3 -rel mélyítve van a vaklemezzel történő utólagos lezáráshoz. 216 Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

48 ZD A 467 B 510 a 362 b ZD350-3, esztrich-magassághoz , Padló alatti húzó- és leágazódoboz esztricchel fedett padló alatti installációs rendszerekhez. Padlódoboz EÜK esztrichbe ágyazott padlócsatornák ZD A 467 B 510 a 362 ZD350-3, esztrich-magassághoz b , Padló alatti húzó- és leágazódoboz esztricchel fedett padló alatti installációs rendszerekhez. ZD A 467 B 510 a 362 ZD350-3, esztrich-magassághoz b , Padló alatti húzó- és leágazódoboz esztricchel fedett padló alatti installációs rendszerekhez. ZD R ZD350-3 csőbevezetéssel, esztrich-magassághoz A 467 B 510 a 362 b Esztrichmagasság Esztrichmagasság Esztrichmagasság Esztrichmagasság , Padló alatti húzó- és leágazódoboz esztricchel fedett padló alatti installációs rendszerekhez. csőbevezetéssel M20 és M32. A a b Esztrichmagasság GD350-3 szögletes beépítőegységekhez, esztrichmagassághoz GD , GD , GD , Padló alatti szerelvénydoboz szerelőfedéllel és vakfedéllappal az esztricchel fedett padló alatti installációs rendszerekhez. A jel tartalmazza az illeszkedő beépíthető egység nagyságát. A B Ød GD350-3 kerek beépítőegységekhez, esztrichmagassághoz GD R , GD R , GD R , Padló alatti szerelvénydoboz szerelőfedéllel és vakfedéllappal az esztricchel fedett padló alatti installációs rendszerekhez. A jel tartalmazza az illeszkedő beépíthető egység nagyságát. ASH350-3 B Oldalmagasító készlet magasságú ZD/GD350-3 A 430 B 80 I Esztrichmagasság Esztrichmagasság dobozokhoz , Magasság-beállító készlet építési magasságú ZD350-3 és GD350-3 padlódobozok beépítési magasságra törtlénő emeléshez, a készlet 4 oldallemezt, 4 szintezőcsavart és 4 forgóreteszt tartalmaz. Megrendelés esetén kérjük, hogy mindig tüntesse fel a 217

49 EÜK esztrichbe ágyazott padlócsatornák Padlódoboz Oldalmagasító készlet magasságú ZD/GD350-3 dobozokhoz ASH350-3 B A 430 B 130 I , Magasság-beállító készlet építési magasságú ZD350-3 és GD350-3 padlódobozok beépítési magasságra történő emeléshez, a készlet 4 oldallemezt, 4 szintezőcsavart és 4 forgóreteszt tartalmaz. Oldalmagasító készlet magasságú ZD350-3 dobozokhoz ASH A 430 B 80 I Esztrichmagasság Esztrichmagasság , Magasság-beállító készlet építési magasságú ZD350-3 padlódobozok a beépítési magasságra történő emeléséhez, a készlet 4 oldallemezt, 4 szintezőcsavart és 4 forgóreteszt tartalmaz. Oldalmagasító készlet magasságú ZD350-3 dobozokhoz ASH A 430 B 80 I Magasság-kiegyenlítő építőkészlet építési magasságú ZD350-3 padlódobozok re növeléséhez kivitelezéskor, a készlet 4 oldallemezt, 4 szintezőcsavart és 4 forgóreteszt tartalmaz. Esztrichmagasság ASH A 430 B , I Magasság-kiegyenlítő építőkészlet építési magasságú ZD350-3 padlódobozok re növeléséhez kivitelezéskor, a készlet 4 oldallemezt, 4 szintezőcsavart és 4 forgóreteszt tartalmaz. Esztrichmagasság , Vakfedél ZD350-3 dobozhoz D A , Vakfedél az ZD350-2 és az ZD350-3 ú padló alatti húzó- és leágazódobozok keret nélküli lezárásához. Nedvesség ellen védett vakfedél ZD350-3 dobozhoz DF A , Vakfedél az ZD350-2 és az ZD350-3 ú padló alatti húzó- és leágazódobozok nedvesség ellen védett keret nélküli lezárásához szerelőfedél Telitank ára DF DAT A a 383 Szerelőfedél ZD350-2 és ZD350-3 padló alatti húzó- és leágazódobozok ára egy Telitank rászereléséhez. Beépítőnyílás 3 -rel mélyítve van a vaklemezzel történő utólagos lezáráshoz , Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

50 DG RM2 A Ød szerelőfedél GESRM2 ára , Szerelőfedél ZD350-2 és ZD350-3 padló alatti húzó- és leágazódobozok ára GESRM2 beépítőegység beszereléséhez. Padlódoboz EÜK esztrichbe ágyazott padlócsatornák DG A a szerelőfedél GES4 ára , Szerelőfedél ZD350-2 és ZD350-3 padló alatti húzó- és leágazódobozok ára egy 4-es névleges ű beépítőegység beszereléséhez. Beépítőnyílás 3 -rel mélyítve van a fedél-vaklemezzel történő utólagos vaklezáráshoz. DG R4 A Ød szerelőfedél GESR4 ára , Szerelőfedél ZD350-2 és ZD350-3 padló alatti húzó- és leágazódobozok ára egy R4 névleges ű beépítőegység beszereléséhez. Beépítőnyílás 3 -rel mélyítve van a fedél-vaklemezzel történő utólagos vaklezáráshoz. DG A 383 a 201 b szerelőfedél GES6 ára , Szerelőfedél ZD350-2 és ZD350-3 padló alatti húzó- és leágazódobozok ára egy 6-os névleges ű beépítőegység beszereléséhez. Beépítőnyílás 3 -rel mélyítve van a fedél-vaklemezzel történő utólagos vaklezáráshoz. DG R7 A Ød szerelőfedél GESR7 ára , Szerelőfedél ZD350-2 és ZD350-3 padló alatti húzó- és leágazódobozok ára egy R7 névleges ű beépítőegység beszereléséhez. Beépítőnyílás 3 -rel mélyítve van a fedél-vaklemezzel történő utólagos vaklezáráshoz szerelőfedél GES9 ára DG A a , Szerelőfedél ZD350-2 és ZD350-3 padló alatti húzó- és leágazódobozok ára egy 9-es névleges ű beépítőegység beszereléséhez. Beépítőnyílás 3 -rel mélyítve van a fedél-vaklemezzel történő utólagos vaklezáráshoz. DG R9 A Ød szerelőfedél GESR9 ára Szerelőfedél ZD350-2 és ZD350-3 padló alatti húzó- és leágazódobozok ára egy R9 névleges ű beépítőegység beszereléséhez. Beépítőnyílás 3 -rel mélyítve van a fedél-vaklemezzel történő utólagos vaklezáráshoz , Megrendelés esetén kérjük, hogy mindig tüntesse fel a 219

51 EÜK esztrichbe ágyazott padlócsatornák Padlódoboz /4 nagy teherbírású szerelőfedél A a Esztrichmagasság DG SL , DG SL , DG SL , Nagy teherbírású szerelőfedél ZD350-2 és ZD350-3 dobozok ára 4-es névleges ű nagy teherbírású szögletes kazetta beépítéséhez. Négy, a szerelőfedéllel összekötött és szintezhető nagy teherbírású támasszal. Ellenanyával ellátott szintezőcsavarok a magasság-beállítás rögzítéséhez. A beépítőnyílás 3 -rel mélyítve van a vaklemezzel történő utólagos lezáráshoz. h a 4 A 350-3/9 nagy teherbírású szerelőfedél A a Esztrichmagasság DG SL , DG SL , DG SL , Nagy teherbírású szerelőfedél ZD350-2 és ZD350-3 dobozok ára 9-es névleges ű nagy teherbírású szögletes kazetta beépítéséhez. Négy, a szerelőfedéllel összekötött és szintezhető nagy teherbírású támasszal. Ellenanyával ellátott szintezőcsavarok a magasság-beállítás rögzítéséhez. A beépítőnyílás 3 -rel mélyítve van a vaklemezzel történő utólagos lezáráshoz R4 nagy teherbírású szerelőfedél A Ød Esztrichmagasság DG 350-3R4SL , DG 350-3R4SL , DG 350-3R4SL , Nagy teherbírású szerelőfedél ZD350-2 és ZD350-3 dobozok ára R4 névleges ű nagy teherbírású kerek kazetta beépítéséhez. Négy, a szerelőfedélre fixen rögzített és szintezhető nagy teherbírású támasszal. Ellenanyával rendelkező szintezőcsavarok a beállított magasság rögzítéséhez. A beépítőnyílás 3 -rel mélyítve van a vaklemezzel történő utólagos lezáráshoz R7 nagy teherbírású szerelőfedél A Ød Esztrichmagasság DG 350-3R7SL , DG 350-3R7SL , DG 350-3R7SL , Nagy teherbírású szerelőfedél ZD350-2 és ZD350-3 dobozok ára R7 névleges ű nagy teherbírású kerek kazetta beépítéséhez. Négy, a szerelőfedélre fixen rögzített és szintezhető nagy teherbírású támasszal Ellenanyával rendelkező szintezőcsavarok a beállított magasság rögzítéséhez. A beépítőnyílás 3 -rel mélyítve van a vaklemezzel történő utólagos lezáráshoz R9 nagy teherbírású szerelőfedél h a 4 A A Ød Esztrichmagasság DG 350-3R9SL , DG 350-3R9SL , DG 350-3R9SL , Nagy teherbírású szerelőfedél ZD350-2 és ZD350-3 dobozok ára R9 és GRAF9 névleges ű nagy teherbírású kerek kazetta beépítéséhez. Négy, a szerelőfedéllel összekötött és szintezhető nagy teherbírású támasszal. Ellenanyával ellátott szintezőcsavarok a magasság-beállítás rögzítéséhez. A beépítőnyílás 3 -rel mélyítve van a vaklemezzel történő utólagos lezáráshoz. 220 Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.

52 SE ZD3 Gyorsreteszelő az ZD-3 és GD-3 padlódobozokhoz. Gyorsreteszelő tüske 1 Padlódobozok tartozékai 1, EÜK esztrichbe ágyazott padlócsatornák Fedélrögzítő-csavar DBS DG 0, St acél G galvanikusan horganyzott Fedélrögzítő csavarok a szerelőfedelek ZD ú padló alatti húzó- és leágazódobozokra, valamint GD ú padló alatti üres dobozokra való rögzítéséhez. 8AWR 20 Védővezető-csatlakozókapocs St acél G galvanikusan horganyzott Védővezető-csatlakozó csatorna-alsórészekbe és elválasztófalakba történő beépítéshez. 0, A fémrészek hiba esetén feszültség alá kerülhetnek. A csatlakozó csavart legalább 1,2 Nm-rel húzza meg vagy mechanikai megoldással biztosítsa az érintkezést. DAT F 10 Vaklemez Telitank szerelőnyíláshoz 39, Vak fedlap a DAT szerelőnyílás utólagos vaklezárásához. Gumi tömítőlappal a DIN VDE 0634 szerinti nedvesség elleni védelemhez, rögzítőcsavarokkal együtt. A B 1 Vaklemez fedél szögletes szerelőnyíláshoz DG B , DG B , DG B , DG B , Vak fedlaplap DG szerelőlemezen lévő négyszögletes szerelőnyílás padlószintben történő lezárásához. A jelből felismerhető a szerelőnyílás nagysága. Vaklemez fedél kerek szerelőnyíláshoz Ød DG B R , DG B R , DG B R , Vak fedlap DG szerelőfedélben lévő kerek szerelőnyílás padlószintben történő lezárásához. A jelből felismerhető a szerelőnyílás nagysága. FD MGM Szivacsgumi Körbefutó tömítés lapos tömítésként ZD250-3 és GD250-3 padlódobozokhoz. 1 Kerettömítés 4, Megrendelés esetén kérjük, hogy mindig tüntesse fel a 221

53 EÜK esztrichbe ágyazott padlócsatornák Padlódobozok tartozékai Kerettömítés FD MGM Szivacsgumi Körbefutó tömítés lapos tömítésként ZD350-3 és GD350-3 padlódobozokhoz. 1 4, Megrendelés esetén kérjük, hogy mindig tüntesse fel a ot.
