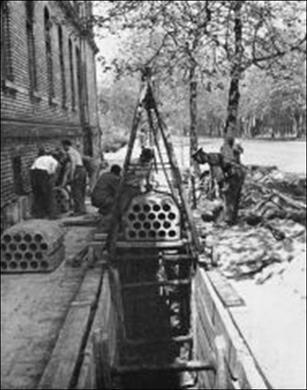

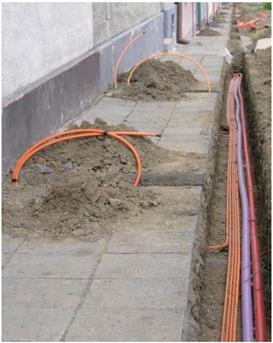

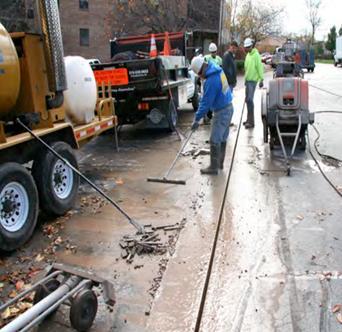

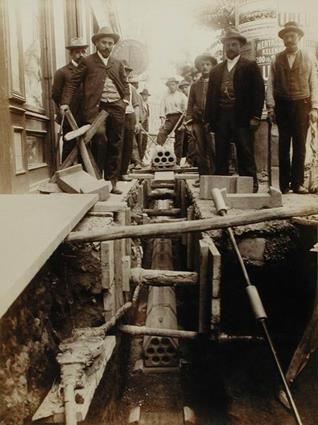

1 Hálózatépítés a szakma kötelez 1

2 VEZETÉKES INFOKOMMUNIKÁCIÓS HÁLÓZATOK ÉPÍTÉSI HIBÁI, HIÁNYOSSÁGAI ÉS MEGOLDÁSUK Földalatti hálózatok 2

3 VEZETÉKES INFOKOMMUNIKÁCIÓS Szerződés, jogi kötelezettség: Minden kivitelezéssel kapcsolatos vállalkozói szerződés I. o. minőséget ír elő a vállalkozó részére. Erre a PTK (1) bekezdése alapján van jogalap, mely kimondja, hogy A szerződéseket tartalmuknak megfelelően, a megszabott helyen és időben, a megállapított mennyiség, minőség és választék szerint kell teljesíteni. A szolgáltatásnak alkalmasnak kell lennie arra, hogy azt rendeltetésének, illetőleg a szerződésben kikötött, vagy egyébként a szerződéskötéskor a kötelezett által ismert célnak megfelelően lehessen felhasználni. Az építéssel és építési hibákkal kapcsolatos kifogásokat és rendezésüket a: 191/2009. (IX.15.) kormányrendelet egyes pontjai, és a vállalkozói szerződés idevonatkozó rendelkezései egyértelműen tárgyalja. Amennyiben a felek eltérő álláspontja nem közeledik, akkor annak rendezésére végső esetben a peres eljárásban kerülhet sor a többször módosított évi IV. Törvény a Magyar Köztársaság Polgári Törvénykönyvnek a rendelkezései alapján. A PTK (1) bekezdése szerint, olyan szerződés alapján, melyben a felek kölcsönös szolgáltatásokkal tartoznak, a kötelezett hibásan teljesít, ha a szolgáltatott dolog nem felel meg a teljesítéskor a törvényes vagy a szerződésben meghatározott tulajdonságoknak. 3

4 VEZETÉKES INFOKOMMUNIKÁCIÓS Garancia az építőiparban Jótállás: A szerződésben megszabott határidő. (vállalási ár %-os visszatartása) a kötelezett arra vonatkozó kötelezettségvállalása, hogy amennyiben a szolgáltatásban a teljesítéstől számított ideig (jótállási idő) hiba keletkezik, úgy azért megfelelő ellenszolgáltatást nyújt. Szavatosság: A hibás teljesítésért fennálló fokozott felelősség Hibás a teljesítés, ha a szolgáltatás a teljesítés időpontjában nem felel meg a jogszabályban vagy szerződésben meghatározott tulajdonságoknak. A hibát: lehet pótolni (hiányosság) lehet javítani újra kell építeni Minősítés: Nem I. o. teljesítés esetén a vállalási ár csökkenthető. Hibák melyek: később jelentkeznek egymásra halmozódva veszélyhelyzetet teremtenek A Vállakozó az elvégzett munkáért erkölcsi és minőségi felelősséget vállal. ERKÖLCS-MINŐSÉG-MEGBÍZHATÓSÁG-EGZISZTENCIA=REFERENCIA 4

5 VEZETÉKES INFOKOMMUNIKÁCIÓS Minőségi követelmények A 3/2003. (I.25.) BM-GKM-KvVM együttes rendelet szerint az építési termékek műszaki követelményeinek, megfelelősség igazolásának, valamint forgalomba hozatalának és felhasználásának részletes szabályairól szóló törvény szerint: forgalomba hozni (továbbforgalmazni) vagy beépíteni csak megfelelősség igazolással rendelkező, építési célra alkalmas építési terméket szabad. A 275/2013. (VII. 16.) Korm. Rendelet az építési termék építménybe történő betervezésének és beépítésének, ennek során a teljesítmény igazolásának részletes szabályairól rendelkezik az építési tevékenység megvalósításához szükséges tervek készítése során az építési termék építménybe történő betervezésére, az építésügyi és építésfelügyeleti hatósági eljárásokra és ellenőrzésre, az építőipari kivitelezési tevékenység végzése során az építménybe történő beépítésre, az építési termékek teljesítményértékelését végző és a teljesítményállandóságot ellenőrző, műszaki értékelő szervezetek eljárására kell alkalmazni. A műszaki átadás- átvétel sikeres megtörténtéig a kivitelező felel az építmény műszaki állapotáért, annak megóvásáért. 5

6 VEZETÉKES INFOKOMMUNIKÁCIÓS Technológia A hírközlési hálózatok építése-, és szerelése a sajátos építmény fajtákba tartozik. A vezetékes elektronikus hírközlő hálózatok építése-, szerelése és bontása elfogadott-, jóváhagyott technológiai utasítások alapján készülnek az adott helyszín figyelembevételével. A munkálatokra kiviteli terveket kell készíteni és jóváhagyatni, melyeket a mindenkor érvényes jogszabályi környezetnek, egyéb előírásoknak megfelelően kell elkészíteni és engedélyeztetni, szükség szerint építési engedéllyel ellátni. Technológia utasítás célja: Az épülő vezetékes elektronikus hírközlő hálózatok, hálózatrészek létesítésekor olyan irányítási, megvalósulási, ellenőrzési, átadás- átvételi folyamat kialakítása, megteremtése és folyamatos működtetése, mely biztosítja az építmény szakszerű megvalósulásának szigorúan kötött, megszervezett műszaki, munkabiztonsági, üzemviteli és ellenőrzött minőségügyi követelményeinek teljesülését. A technológiának illeszkednie kell a már meglévő, üzemelő hálózatokra vonatkozó műszaki előírásokhoz, továbbá biztosítania kell, hogy a vizsgálati és átvételi eljárás során a hiányosságok feltárásra és megszüntetésre kerüljenek. A technológiai folyamat megvalósulása során szigorúan be kell tartani a vonatkozó: - törvényeket, rendeleteket, szabványokat, műszaki előírásokat - munkabiztonsági, tűzvédelmi, környezetvédelmi-,és hulladékgazdálkodási előírásokat. Az utasítás mellékletét képező MMT (Minősítési és Mintavételi Terv) szerinti követelményeket kell alkalmazni az építés során, és vizsgálni kell a műszaki átadás- átvételkor annak teljesülését a keletkezett jegyzőkönyvek műbizonylatok felhasználásával. 6

7 VEZETÉKES INFOKOMMUNIKÁCIÓS Technológia megvalósulásért felel: A 191/2009. (IX.15.) Kr. 9. (7) szerint a Tervező az Étv. 33. (1) bekezdésében foglaltak mellett felelős az általa készített kivitelezési dokumentáció technológiai megvalósíthatóságáért. A technológiai utasításban foglaltak megvalósításáért, betartatásáért a munkaterületen azfelelős Műszaki Vezető felel, aki a 266/2013. (VII. 01.) KR. szerinti, a Magyar Mérnöki Kamara által kiadott, MV-TE/A, MV-TV/A Távközlési építmények építés-szerelési munkái felelős műszaki vezetői érvényes igazolással rendelkezik és a munkálatokat teljes jogosultsággal irányítja a 191/2009. (IX.15.) kr. 13. szerint. A Felelős Műszaki Vezető a munkahelyre és technológiára vonatkozóan köteles a dolgozókkal a munkabiztonsági és munkaegészségügyi szempontból a munkavégzésből eredő veszélyeket (veszélyforrást, veszélyhelyzetet) és annak megelőzésével, elhárításával kapcsolatos teendőket ismertetni. Kötelezni a dolgozókat a védőeszközök használatára! A teljes kivitelezési feladat ellenőrzéséért: a Műszaki Ellenőr felel, aki a munkája során a 191/2009. (IX.15.) kr. 16. szerint jár el. 7

8 VEZETÉKES INFOKOMMUNIKÁCIÓS A hálózatok tervezését csak jogosultsággal rendelkező tervező végezheti, és csak a jogosultságának megfelelő területen tervezhet (266/2013.(VII.1.) kormányrendelet) Altervezők foglalkoztatása (vállalási ár) A tervek tervtartalmi követelményét a kivitelezés műszaki tartalmát a: évi C. törvény az elektromos hírközlésről, (folyamatosan változik!!) évi LIII. törvény a környezet védelmének általános szabályairól, évi LXXVIII. törvény az épített környezet alakításáról és védelméről, 191/2009. (IX.15.) Kormányrendelet az építőipari kivitelezési tevékenységről, 14/2013.(IX.25.) NMHH rendelet az elektronikus hírközlési építmények elhelyezéséről és az elektronikus hírközlési építményekkel kapcsolatos hatósági eljárásokról 482/2016.(XII.28.) kr sz. melléklete. 7. A kivitelezési dokumentáció munkarészeit a felelős tervező a Magyar Építész Kamara és a Magyar Mérnöki Kamara szabályzatainak figyelembevételével határozza meg. MSZ 7487/2-80 és 3-80 Közművek elhelyezése térszint alatt és felett 8/2012. (I.26.) NMHH rendelet az elektronikus hírközlési építmények nyomvonalas építményfajtákkal való keresztezéséről, megközelítéséről és védelméről főbb jogi környezet szabályozza A tervező az Étv. 33. (1) bekezdésében foglaltakon túlmenően felelős az általa készített kivitelezési dokumentáció technológiai megvalósíthatóságáért. (191/2009. (IX.25.) Kor. Rend pontja.) A Tervező a tervezési díjat a Kamarai ajánlás alapján köteles megadni. 8

9 VEZETÉKES INFOKOMMUNIKÁCIÓS Szabványok A nemzeti szabványosításról szóló évi XXVIII. törvény 6. -ának (1) bekezdése úgy rendelkezik, hogy:,,a nemzeti szabvány alkalmazása önkéntes'', azért a jogszabályi, a szerződési, és szabványhivatkozások esetén, továbbá a bírósági perek esetén ha olyan műszaki kérdésben kell állást foglalni, amelyről a szerződő felek külön nem állapodtak meg alkalmazásuk kötelező. Az önkéntesség tehát nem azt jelenti, hogy alacsonyabb színvonalat teljesíthet a szolgáltató jelen esetben a kivitelező, hanem legalább a nemzeti szabványban kikötött színvonalat, vagy annál magasabb színvonalat, például más nemzeti szabványban, EU szabványban, nemzetközi szabványban előírt színvonalat vonatkozó szabványok: MSZ Betonszabvány MSZ közművek elhelyezése közterületen (tervezői beemelés) MSZ Távközlőhálózatok és távközl. szolgáltatások védettsége 9

10 VEZETÉKES INFOKOMMUNIKÁCIÓS évi LIII. törvény a környezet védelmének általános szabályairól A környezetvédelem összetett szempontok alapján valósítható meg. A környezet és természetvédelemmel a föld, a víz, a levegő, az élővilág, az épített környezet, a műemléki épületek (muzeális talált leletek) megóvását kell biztosítani, mellyel hozzájárulunk annak fenntarthatóságához. Ezek védelme érdekében különös gondossággal kell kezelni a veszélyes anyagokat, a hulladékokat, a zaj és rezgésekből valamint a sugárzásokból (nem radioaktív) eredő káros hatásokat. A megtervezett építménynek minden tekintetben meg kell felelnie az idevonatkozó előírásoknak. Az építés- szerelési munkálatok során kiemelten gondosan kell eljárni: a talaj védelme, a víz védelme levegő védelme élővilág védelme táj védelme a környezet általános védelme a zaj- és rezgés elleni védelem a hulladékgazdálkodás terén A környezetben nem hibát vétünk, hanem kárt okozunk! 10

11 AZ IDŐJÁRÁS BEFOLYÁSOLÓ TÉNYEZŐI A munkavégzés a szabadban történik, lakott területen belül a munkaterület védelméről gondoskodni kell, munkaterület elkorlátozása a KRESZ szabályai szerint, vagyonvédelem (kitakart kábelek védelme), kitakart közművezetékek védelme esővizek szabad lefolyásáról gondoskodni kell, a túlzó melegben a munkavégzés korlátozott, A hőmérséklet kihatással van az építésre: +5 C alatt a munkavégzés korlátozott, csőfektetés korlátozott, merev, könnyebben törik, kábelek behúzása, szerelése nem megengedett, betonok kötésfolyamata megáll, csak adalék anyaggal lehet betonozni, talajok tömörítését kellően kell elvégezni 0 C alatt a munkavégzés nem történhet: oszlopos munkák, földvisszatöltések, 11

12 Mit okoz a technológiai ismeretek hiánya: Csökkent műszaki színvonal, minőség csökkenés Rövidebb élettartam, többszöri javítások (garanciális, szavatossági), Minőségi csökkenés (nem I. o. munka) miatt kiviteli költség csökkentése, A nem szakszerűen beépült anyagok (kábelhajlítási sugár) üzemviteli minőség romlása Környezetre káros és veszélyes Süllyedések, balesetveszély, Veszélyes hulladékok nem megfelelő kezelése Üzemeltetési problémák (hibaelhárítások, javítások) Adatátviteli problémák Építésszervezés Az építőipari termelésszervezés olyan tevékenység, melynek célja, hogy az építőipari termelés tényezői a munkaerők, a munkaeszközök és az építési anyagok mindig megfelelő arányban legyenek jelen a termelésben annak érdekében, hogy a termelési folyamat feleslegesen ne szakadjon meg. 12

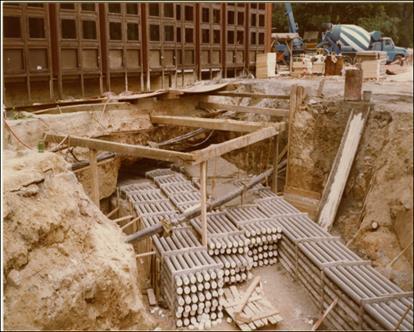

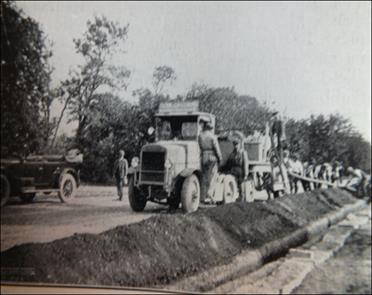

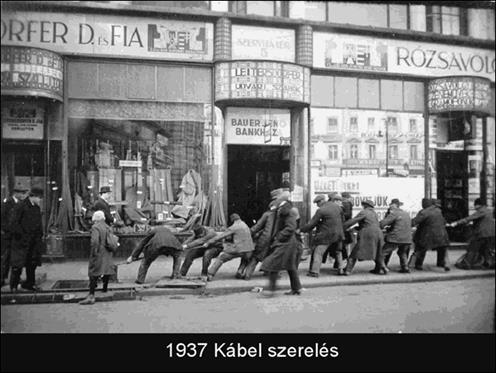

13 13

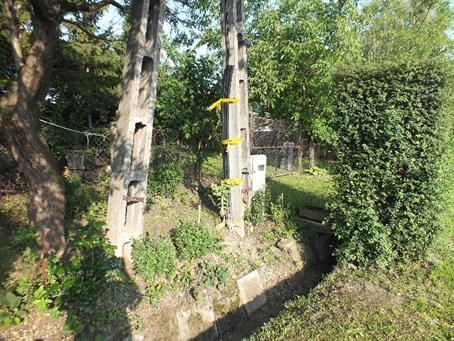

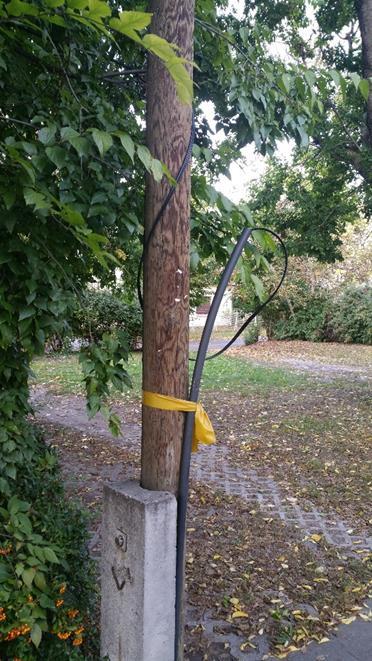

14 A távközlési hálózatok építésével kapcsolatosan előforduló hibák: a hibákat lehet pótolni, javítani, lehet újra építeni, de a károkozásokat, kártérítéseket meg kell fizetni Tervdokumentáció hibái, Engedélyezéssel összefüggő hibák, hiányosságok, Hálózatépítési hibák, Eltakarásra kerülő hálózati részek hibái csőfektetés, közmű védőtávolságok, talajtömörség, stb. Beépített szerkezeti anyagok hibái betonminőségek, beépült anyagok minőségei Hálózatépítéssel összefüggő környezeti hibák, károkozások, Környezetkárosító károkozások, Burkolati hibák, károkozások Megvalósulási dokumentáció hibái. Geodéziai dokumentáció nem a megépült hálózatot tartalmazza, A javított tervdokumentáció nem a megépült hálózatot tartalmazza, A nyilvántartásba rossz adat kerül be! A nyilvántartásból, üzemeltetünk, hibát elhárítunk, fejlesztünk, E-Közműbe rossz hálózati adatot szolgáltatunk 14

15 Mielőtt az első kapavágást megtennénk A terv helyszíni egyeztetése Szakfelügyeletek megrendelése, igénybevétele (ép. napló bejegyzés) Engedélyek időszakos érvényessége, Különleges hozzájárulások megléte Szántó területek: Termőföld ideiglenes máscélú hasznosítása Erdő területek: Rendeltetésszerű használatot akadályozó igénybevétel Keresztezések engedélyei: út, vasút, vízfolyás, stb. Külterületen a tervezett nyomvonal geodéziai kitűzése Az ingatlan határok kitűzése, nyomvonal kitűzése, eov. Koordináták, pallér méret. Az ingatlan tulajdonos belegyezésének ellenőrzése Külterületen az ároknyitási technológia megválasztása Termőföld védelme (termőföld ideiglenes máscélú hasznosítása) Rekultivációs terv (csak jogosultsággal rendelkező szakember készítheti) Belterületen a közútkezelői és a munkakezdési engedély áttanulmányozása Szak alvállalkozók megrendelése Fúrások Falátfúrások vízszigetelései, épület tulajdonos v. üzemeltetői engedélye. 15

16 16

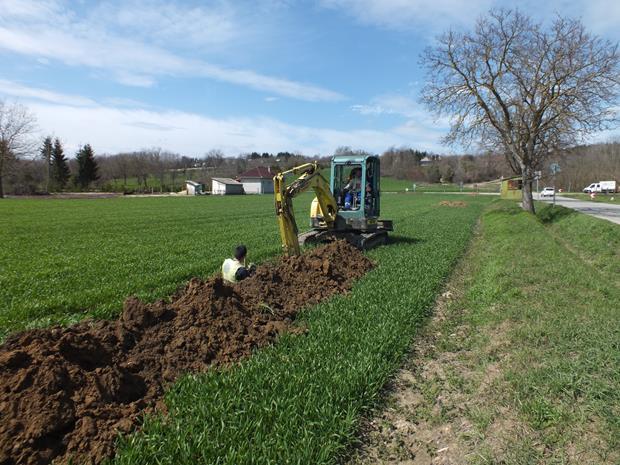

17 Hibás földkitermelés, a termőréteg nincs különválasztva! 17

18 A évi LV. Törvény 70.. szerint biztosítani kell a talaj építést megelőző szerkezetének visszaállítását A kaparóláncos árokásásnál nem lehet a termőtalajt szétválasztani, ezért lehetőség szerint ezt a mezőgazdasági művelésű (szántó, gyep) területeken kerülni kell, vagy Földhivatali engedély! Geodéziai vázlat, Geodéta Rekultivációs tervet kell készíttetni!! Csak jogosultsággal rendelkező Mezőgazdász készítheti 18

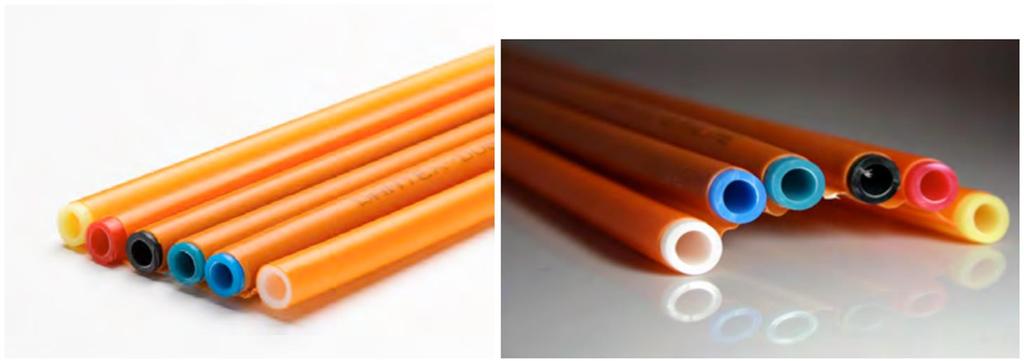

19 A földmunkák tervezésekor és kivitelezésekor előnyben kell részesíteni a vakondekés fektetéseket. Nincs talajkeveredés, nem kell Rekultivációs terv Hagyományos vakondeke LPE40 cső Rezgőfejes vakondeke 2minicső Ø 14x2 mm 19

20 A 324/2013. (VIII. 29.) e-közmű rendelet szerint nyíltárkos geodéziai bemérést kell készíteni 369/2016. (XI. 29.) Korm. Rendelet egyes kormányrendeleteknek az egységes elektronikus közműegyeztetés megvalósításához szükséges módosításáról Utak, vasutak, vízfolyások keresztezéséről külön tervdokumentációt (geodéziával ellátottat) kell a kezelőjének szolgáltatni. Felelős Műszaki Vezetői nyilatkozattal. A nyilvántartásba rossz adat kerül be! A nyilvántartásból, üzemeltetünk, hibát elhárítunk, fejlesztünk, E-Közműbe rossz hálózati adatot szolgáltatunk 20

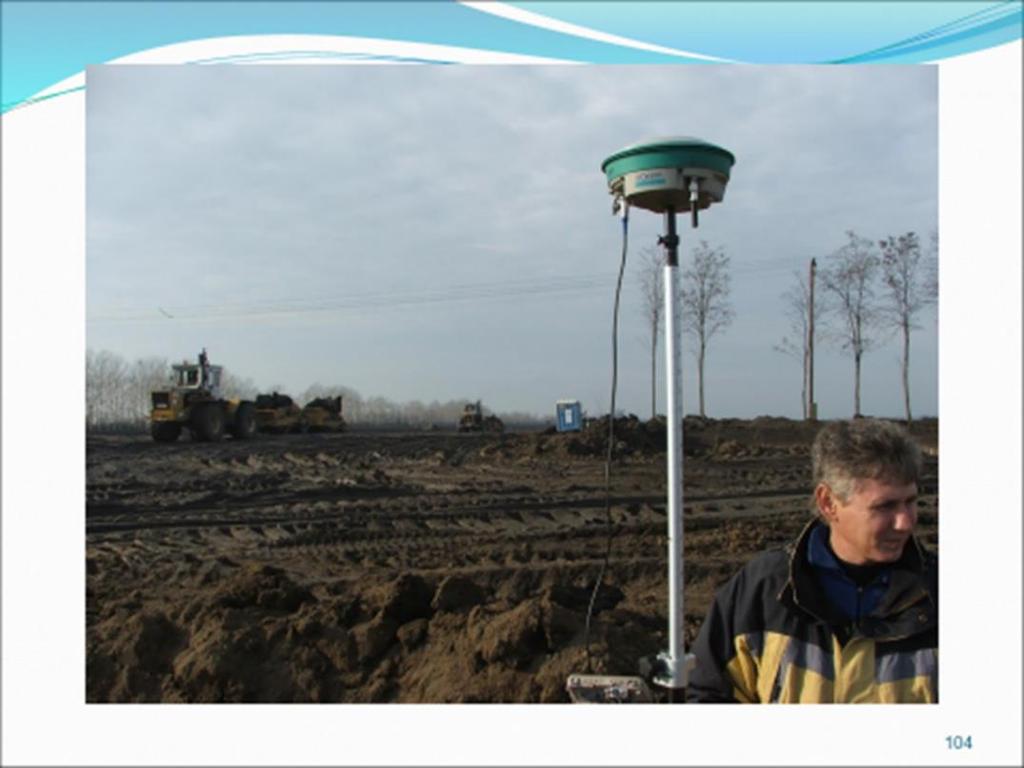

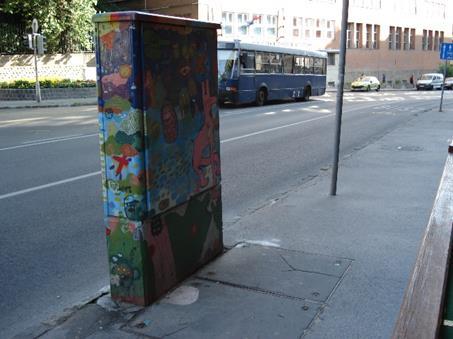

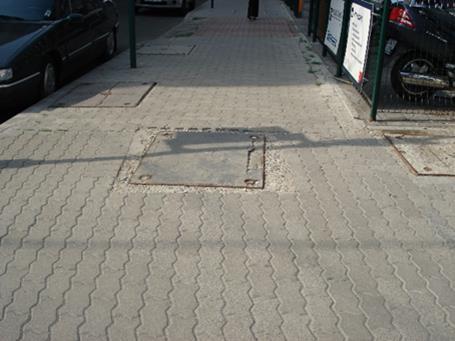

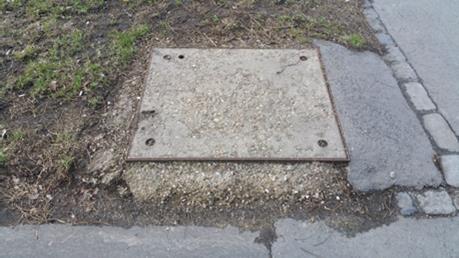

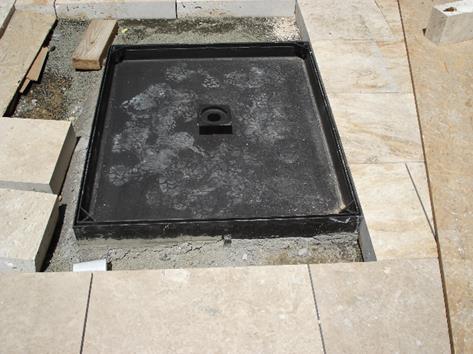

21 Burkolat helyreállítások: A munkaárokba visszatöltött talaj kellő tömörítése, különös tekintettel az utak alatt. A burkolatok helyreállítása a Kezelői engedélyben megadottak szerint, termőföld gyep szilárd burkolatok Célszerű a helyreállított burkolatot a kezelőjével jegyzőkönyvileg átvetetni. Épületeken, épületekben végzett munkálatok, helyreállítások: Építési technológia, Az épület tulajdonosa, üzemeltetője által kért helyreállítások. Célszerű a helyreállított felületeket a tulajdonossal vagy az üzemeltetővel jegyzőkönyvileg átvetetni. Műtárgyak, tereptárgyak keresztezéséről megvalósulási terv + geodézia, Felelős Műszaki Vezetői nyilatkozattal. 21

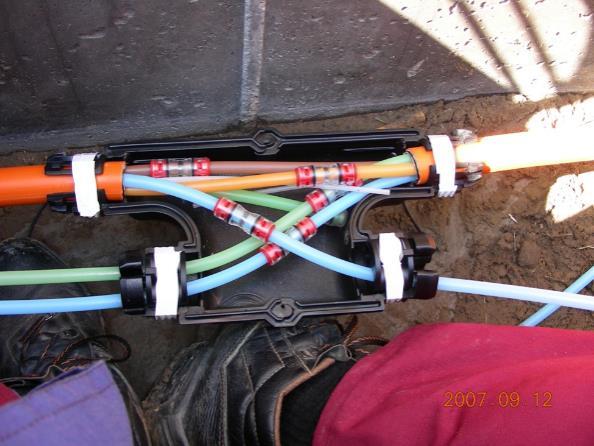

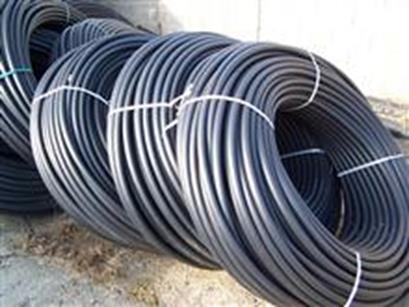

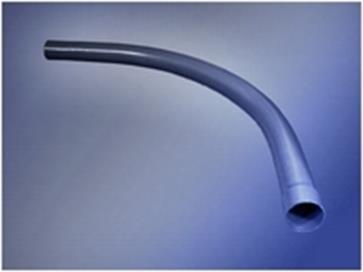

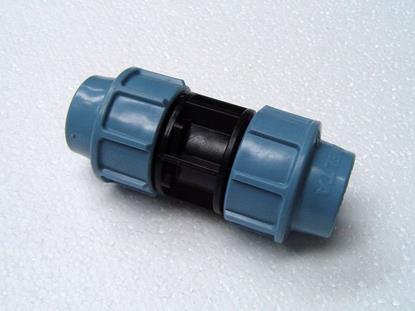

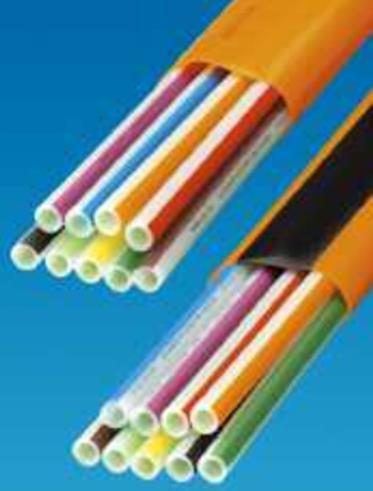

22 Beépülő anyagok gyártói műbizonylatait az átadás- átvételi dokumentációhoz kell csatolni. 22

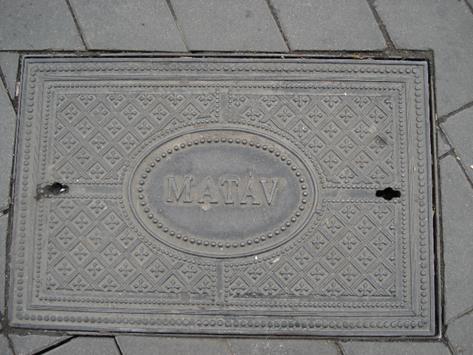

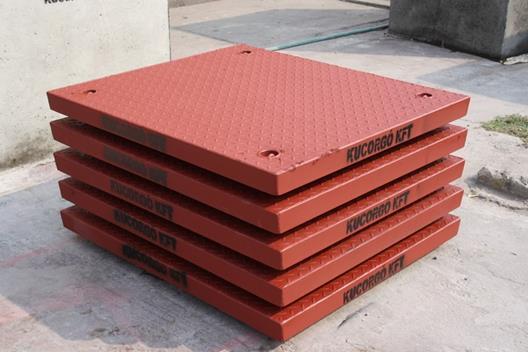

23 Beépülő anyagok gyártói műbizonylatait az átadás- átvételi dokumentációhoz kell csatolni. 23

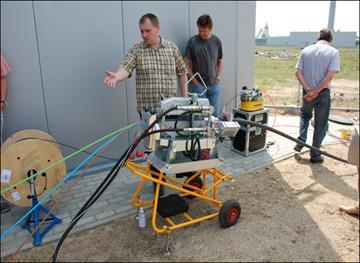

24 A földalá kerülő hálózati munkáknak a technológia szerint kell készülniük. 24

25 Fúrások dokumentálása nagyon fontos. 25

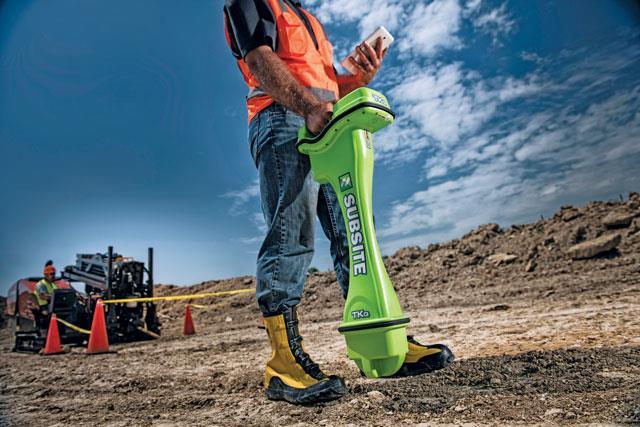

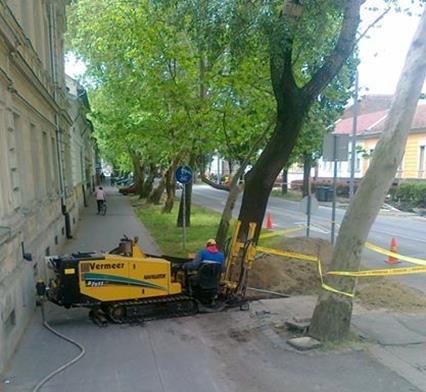

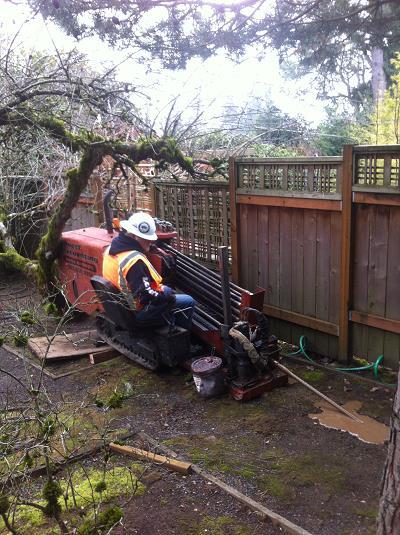

26 Építési hibák, és megjegyzések az irányított fúrás témakörben Tervezési hibák (be és kivezető szög, rádiuszok, fúrási irány, stb. Nem elegendő a gép teljesítménye megoldás: gépcsere, végső sorban technológia váltás Közmű megsértése megoldás: közműegyeztetésen túlmenő informálódás, több szondagödör, műszeres ellenőrzés ( végül talajradar), szolgáltatás szüneteltetés(?) Bentonitos zagy elszabadul Sajtolásnál a csőbelső nem kellő kikészítése, hegesztés, szükség esetén átfújás Sajtolásnál csővégek nem kellő kikészítése, sorjázás, rögzítés, tömítés MÁV utasítás /95 (D200 határ) 26

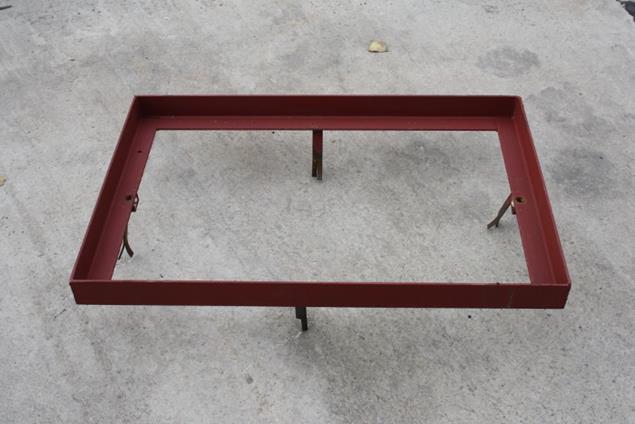

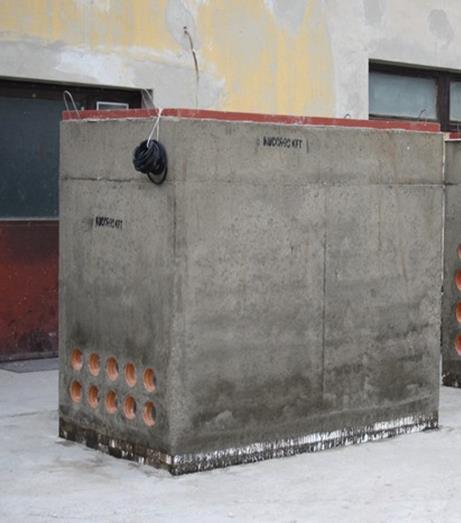

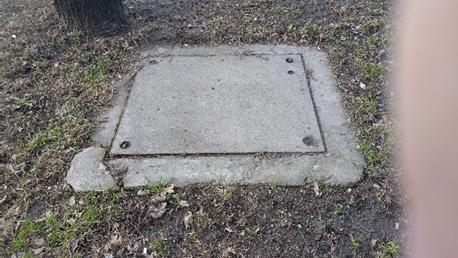

27 Szabványos méretű megszakítók építése. 27
