Bevezetõ. az anyag sajátosságaira, valamint a megfelelõ szerkezeti megoldások ismertetésére.
|
|
- Anikó Kovács
- 9 évvel ezelőtt
- Látták:
Átírás
1 Építési 1 x1
2
3 Tartalomjegyzék 3 Tartalomjegyzék Bevezetõ Az építési terület elõkészítése A falazóhabarcs kiválasztása Habarcskeverés Falazási technikák Elemek méretre vágása A falazás elõkészítése Az elsõ sor lerakása Falmezõk falazása Parapetvasalás Nyílások kialakítása Nyílásáthidalások készítése U-zsaluelemekkel Nyílásáthidalás YTONG teherhordó áthidalókkal Magas áthidaló Furatos elem Belsõ falak bekötése a külsõ falakba YTONG födémpallók elhelyezése Födém-áttörések készítése pallós födémnél Gerendás födémek Térdfalak Oromfalak Tetõszerkezet készítése YTONG vasalt elemekbõl Nyílászárók beépítése Válaszfalazás A válaszfalazás menete Gépészeti vezetékelés Vakolás Rögzítéstechnika Szerszámok Jegyzet
4 4 Bevezetõ Bevezetõ Az YTONG építési rendszer az elmúlt években egyre ismertebbé és elterjedtebbé vált Magyarországon. Jó hõszigetelõ-képességének köszönhetõen a rendszert a családi ház építéseknél is mind gyakrabban alkalmazzák. Kiváló alakíthatósága, valamint egyszerû és gyors építhetõsége miatt egyre többen kívánják saját kezûleg felépíteni otthonukat YTONG-ból. Ez az ismertetõ a magánépítkezõk, az ezermesterek és az építési rendszerünkkel most ismerkedõ kivitelezõk számára készült. A kiadvány sorban tárgyalja a szerkezetépítés lépéseit, külön figyelmet fordítva az anyag sajátosságaira, valamint a megfelelõ szerkezeti megoldások ismertetésére.
5 Elõkészítés 5 Az építési terület elõkészítése Az építési terület gondos elõkészítésével, a tárolandó anyagok helyének kijelölésével sok idõt takaríthatunk meg az építkezés során. - Az építõelemeket az építkezés helyszínére általában darus kocsival, raklapon fóliázva szállítják le. - A raklapokat megfelelõen szilárd, sík terepen kell tárolni, mely mentes az átfolyó és megálló vizektõl. - Az anyagokat a beépítési helyükhöz közel, a beépítési sorrendnek megfelelõen célszerû lerakni, a késõbbi felesleges anyagmozgatás elkerülése érdekében. - A fóliát közvetlenül csak a felhasználás elõtt vágjuk fel, mert ez védi az anyagot a szétborulástól és az idõjárás hatásaitól. - Az építkezés helyén legyen biztosítva a habarcskeveréshez szükséges vízés elektromos áram!
6 6 Falazóhabarcs A falazóhabarcs kiválasztása Az YTONG elemeket háromféle falazóhabarccsal falazhatjuk. Hagyományos falazóhabarcs használata esetén ügyelni kell, hogy a falazóhabarcs egyenletes, jó minõségû (Hf 10 - Hf 25-ös) legyen. Minimális terítési vastagsága 1 cm. Különbözõ zsákos, elõrekevert habarcsok esetében minden esetben a gyártó elõírásai érvényesek. YTONG vékonyágyazatú falazóhabarcs: nagyszilárdságú cement-habarcs, mellyel a habarcshézagok vastagsága 2-3 mm-re csökkenthetõ. Kizárólag az YTONG nútféderes elemekhez használható. Az YTONG kétféle zsákos falazóhabarcsot forgalmaz: YTONG hõszigetelõ falazóhabarcs: perlites hõszigetelõ habarcs, minden YTONGfalazóelemhez ajánlott, lehetõvé teszi az 5 mm-es fugaméret alkalmazását.
7 Falazóhabarcs 7 Habarcskeverés A hagyományos és az YTONG hõszigetelõ falazóhabarcsot keverhetjük kézzel, vagy habarcskeverõvel (betonkeverõvel). Az YTONG vékonyágyazatú falazóhabarcsot fúrógépbe fogott keverõszárral kell megkeverni. A szükséges keverõvíz menynyisége a zsákok oldalán van feltüntetve. Egyéb zsákos falazóhabarcs esetén minden esetben a gyártó a csomagoláson vagy a mûszaki lapon feltüntetett elõírásait kell betartani.
8 8 Technikák Falazási technikák Az YTONG kétféle profilozással gyártja falazóelemeit: sima, illetve nútféderesmegfogóhornyos kivitelben. A sima elemeknél a hagyományos és a hõszigetelõ falazóhabarcs alkalmazható. A sima felületek miatt a függõleges és a vízszintes fugákat is 100%-ban ki kell tölteni falazóhabarccsal. A nútféderes-megfogóhornyos elemek esetében alkalmazható mindhárom hagyományos illetve hõszigetelõ falazóhabarcsos, valamint a vékonyágyazatú falazási technika. Ezeknél az elemeknél a függõleges fugákat nem kell kitölteni falazóhabarccsal. A vágott elemek esetében és az illesztéseknél azonban a sima elemekhez hasonlóan a függõleges fugákat is habarccsal teljesen ki kell tölteni.
9 Vágás 9 Elemek méretre vágása Az elemeket fûrésszel lehet a megfelelõ méretre és alakzatra vágni. Ez történhet kézi (YTONG fûrész), vagy gépi fûrésszel. Gépi fûrészeléshez alkalmasak a különbözõ elektromos fûrészek és a XELLA Pórusbeton Mo. Kft.-nél bérelhetõ szalagfûrész.
10 10 Elõkészítés A falazás elõkészítése A falazás elõkészítése a kitûzéssel és a fogadószerkezet (alap, lábazat) síkjának ellenõrzésével kezdõdik. Ez a méretellenõrzés nagyon fontos, mivel a falazás során a mérethibák késõbbi korrekciójára a habarcsrétegek vékonysága miatt nem lesz lehetõségünk. Meg kell határozni a falszerkezetek pontos helyét és az alapszerkezet legmagasabb pontját, majd innen indulva kell megkezdeni a falazást.
11 Falazás 11 Az elsõ sor lerakása A falazat elsõ sora alá vízszigetelést kell készíteni. Ez történhet hagyományos bitumenes lemezzel vagy bármilyen más, korszerû vízszigetelõ módszerrel (oxidbitumenes lemezek, mûanyag lemezszigetelések, bitumenes, és mûanyag kenhetõ szigetelések). A szigetelés elkészülte után az alap legmagasabb pontjáról indítsuk a falazást! Az elsõ sort mindig cementhabarcsba, vagy hõszigetelõ habarcsba rakjuk! Amennyiben a fogadószerkezet méretpontatlansága nem haladja meg a 2-3 cm-t, úgy a mérethibákat a falazóhabarccsal ki lehet egyenlíteni. Ha a szinteltérés ennél nagyobb, akkor az YTONG kiváló alakíthatóságát kihasználva, az elemek méretre vágásával biztosíthatjuk az elsõ sor tetejének tökéletes vízszintességét.
12 12 Falazás Elõször a sarkokat kell kirakni, ügyelve az elemek vízszintességére, a sarkok függõlegességére arra, hogy a sarkok síkban legyenek. Ehhez folyamatos szintellenõrzésre van szükség szintezõmûszerrel, esetleg slagos vízmértékkel. Ezután a falazózsinórt kihúzva végezzük az elsõ sor lerakását, továbbra is fokozottan ügyelve a sorok vízszintességére! A szintellenõrzéseket nemcsak a sor hosszirányában kell elvégezni, hanem arra merõlegesen is, nehogy ferde legyen a fal. A síkbeli eltéréseket, felületi fogasságot is folyamatosan ellenõrizzük.

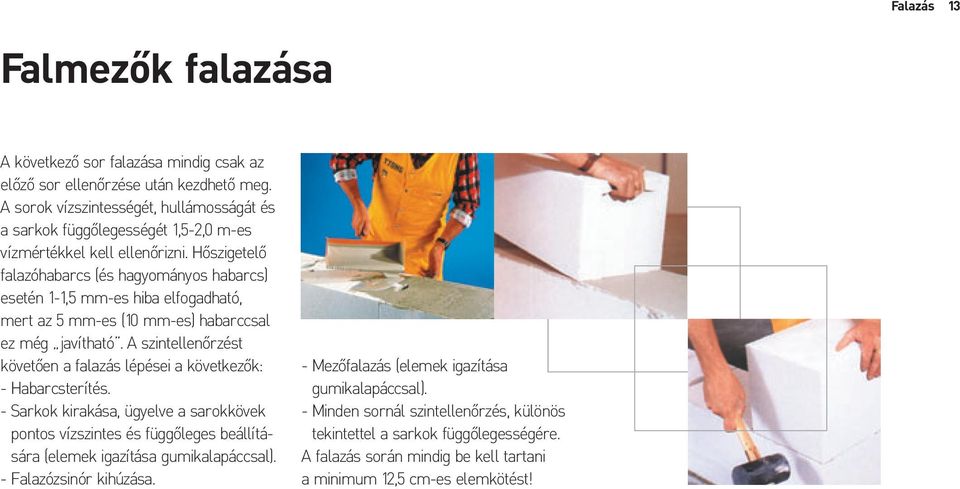

13 Falazás 13 Falmezõk falazása A következõ sor falazása mindig csak az elõzõ sor ellenõrzése után kezdhetõ meg. A sorok vízszintességét, hullámosságát és a sarkok függõlegességét 1,5-2,0 m-es vízmértékkel kell ellenõrizni. Hõszigetelõ falazóhabarcs (és hagyományos habarcs) esetén 1-1,5 mm-es hiba elfogadható, mert az 5 mm-es (10 mm-es) habarccsal ez még javítható. A szintellenõrzést követõen a falazás lépései a következõk: - Habarcsterítés. - Sarkok kirakása, ügyelve a sarokkövek pontos vízszintes és függõleges beállítására (elemek igazítása gumikalapáccsal). - Falazózsinór kihúzása. - Mezõfalazás (elemek igazítása gumikalapáccsal). - Minden sornál szintellenõrzés, különös tekintettel a sarkok függõlegességére. A falazás során mindig be kell tartani a minimum 12,5 cm-es elemkötést!
14 14 Falazás A vékonyágyazatú falazóhabarcs alkalmazása esetén szintén az elõzõ sor szintellenõrzésével kell kezdeni a munkálatokat. Ennél a falazási technikánál viszont az elõzõ sor 1 mm-nél nagyobb hibáit le kell csiszolni, mert a vékony habarcsréteg nem enged meg nagyobb hullámosságot. A szintellenõrzést követõ lépések tehát a következõk: - 1 mm-nél nagyobb szinthibák lecsiszolása az YTONG csiszolókkal, portalanítás. - Habarcsterítés. - Sarkok kirakása, ügyelve a sarokkövek pontos vízszintes és függõleges beállítására (elemek igazítása gumikalapáccsal). - Falazózsinór kihúzása. - Mezõfalazás (elemek igazítása gumikalapáccsal). - Minden sornál szintellenõrzés, különös figyelemmel a sarkok függõlegességére.
15 Gyakorlati tanács 15 Parapetvasalás A parapet alatti utolsó sorba az ablakoknál keletkezõ, eltérõ terhelésekbõl adódó repedések elkerülése érdekében 2 szál Ø 8-as B60.40-es bordázott betonacélt kell beépíteni. A betonacélokat horonyhúzóval kell besüllyeszteni a falazóelembe, mivel a habarcsrétegben nem férnek el: - Elõször elkészítjük a két hornyot az YTONG-horonyhúzóval kb. 5-5 cm-re a fal szélétõl. - A hornyot portalanítjuk, nedvesítjük és cementhabarcsot (vagy YTONG vékonyágyazatú habarcsot) terítünk bele. - Belenyomjuk a betonacélokat. - Az acélokat elfedjük cementhabarccsal (vagy YTONG vékonyágyazatú habarccsal). - A sor szintellenõrzése után teríthetjük a falazóhabarcsot.
16 16 Nyílások Nyílások kialakítása A parapetmagasság általában nem adódik ki egész sorra, ezért az elemeket hozzá kell alakítani a könyöklõ magasságához. Az ablakszéleket utólag is ki lehet pontosan alakítani úgy, hogy a falra szegezett két deszka mentén fûrésszel levágjuk a falvéget, pontosan a nyílásméreteknek megfelelõen.

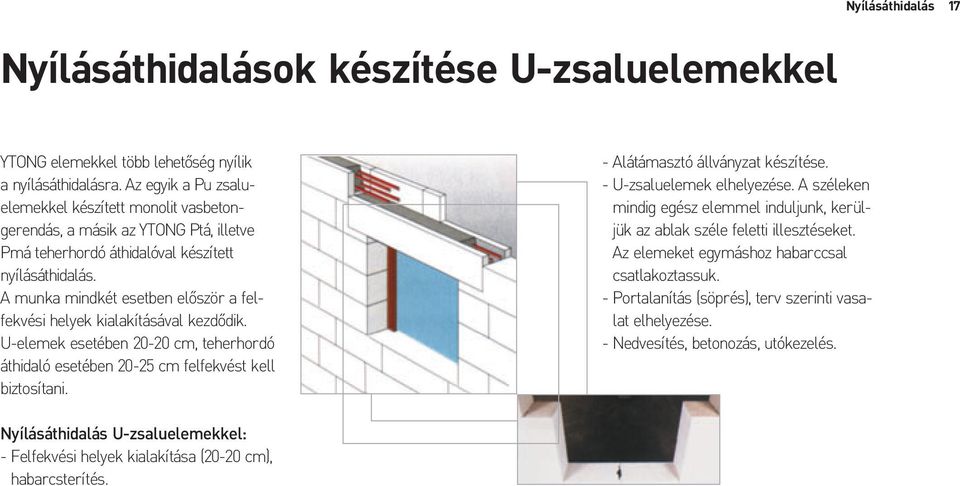

17 Nyílásáthidalás 17 Nyílásáthidalások készítése U-zsaluelemekkel YTONG elemekkel több lehetõség nyílik a nyílásáthidalásra. Az egyik a Pu zsaluelemekkel készített monolit vasbetongerendás, a másik az YTONG Ptá, illetve Pmá teherhordó áthidalóval készített nyílásáthidalás. A munka mindkét esetben elõször a felfekvési helyek kialakításával kezdõdik. U-elemek esetében cm, teherhordó áthidaló esetében cm felfekvést kell biztosítani. - Alátámasztó állványzat készítése. - U-zsaluelemek elhelyezése. A széleken mindig egész elemmel induljunk, kerüljük az ablak széle feletti illesztéseket. Az elemeket egymáshoz habarccsal csatlakoztassuk. - Portalanítás (söprés), terv szerinti vasalat elhelyezése. - Nedvesítés, betonozás, utókezelés. Nyílásáthidalás U-zsaluelemekkel: - Felfekvési helyek kialakítása (20-20 cm), habarcsterítés.
18 18 Nyílásáthidalás Nyílásáthidalás YTONG teherhordó áthidalókkal A Ptá teherhordó áthidaló nyomottöves áthidaló, mely minimum egy teljes sor YTONG föléfalazással válik teherviselõvé. Több áthidalót egymás mellé építve bármilyen falvastagsághoz könnyen illeszthetjünk. - Minimum egy teljes sor föléfalazás elvégzése, 100%-ban kitöltött vízszintes, illetve függõleges fugákkal. Az áthidalás menete: - Felfekvési helyek kialakítása (1,5 m elemhosszig cm, felette cm), habarcsterítés. - Az elemek felhelyezése, középsõ ideiglenes megtámasztás készítése. - Az illesztõsor semmilyen esetben sem kerülhet közvetlenül az áthidalóra, hanem csak a teljes sor föléfalazására tehetõ fel.
19 Magas áthidaló 19 Magas áthidaló A Pmá áthidalók az YTONG falazóelemek szélességi méreteihez igazodnak, beépítésük gyors és egyszerû. Nem igényel föléfalazást, illetve alátámasztást.
20 20 Furatos elem Furatos elem A furatos elemeket vasbeton pillérek zsaluzására, illetve gépészeti és szellõzõcsövek fogadására alkalmazhatjuk. Beépítésük az elõregyártott elemek elhelyezési szabályai szerint történjen. A termék elõnyeibõl a könnyû beépítést és a magas tûzállóságot emelhetjük ki. Emellett a felülete a falazat anyagával azonos módon vakolható, burkolható , , , , , , , ,5 375
21 Falazás 21 Belsõ falak bekötése a külsõ falakba Két bekötési lehetõségre van mód: 1. Ha a belsõ fõfalak falazása egyidõben történik a külsõ falakkal, akkor csorbázatos összefalazással csatlakozhatunk. 2. Amennyiben a belsõ falak késõbb készülnek, úgy azokat egy utólagos horonyhúzóval, flexszel, vagy körfûrésszel kialakított, 5-7 cm mély horonyba kell csatlakoztatni a külsõhöz, ott a vízszintes fugában kétsoronként elhelyezett 2-2 Ø 8-10 mm betonacél bekötéssel, vagy 2-2 perforált acéllemezzel kell a fõfalak kapcsolatát erõsíteni.
22 22 Födémek YTONG födémpallók elhelyezése Az YTONG DE födémpallók teherhordó vasalattal ellátott pórusbeton pallók. Minden esetben az adott épületre kerülnek legyártásra és kiszállításra a megfelelõ kiosztási terv alapján. Az elemek elhelyezése daruval történik, a tervnek megfelelõen. 2. A födémpallók beemelése speciális megfogó-szerkezettel, vagy perlon kötéllel történik. Az elemek minimális felfekvése cm. 3. Elhelyezés: a pallókat szorosan egymás mellé kell húzni. 1. Felfekvési helyek alá habarcsterítést kell készíteni, az elemek tökéletes felfekvésének biztosítása érdekében.
23 Födémek A fugavasalás (1 szál Ø8-Ø12 B ) és a koszorúvasalás elhelyezése. 4. Koszorúelemek elhelyezése, ideiglenes megtámasztása. 6. A pallók közti hornyok és a koszorú kibetonozása.
24 24 Födémek Födém-áttörések készítése pallós födémnél Ha csak egy palló kiváltása szükséges, az megoldható úgy, hogy egy méretezett acélszerkezet révén átadja a terheket a mellette lévõ két pallóra. Ha kettõ, vagy több palló kiváltása a feladat, akkor egy teljes kiváltó acélkeret elhelyezése szükséges, ami a terheket közvetlenül a falaknak adja át. Szennyvíz és egyéb gépészeti vezetékek átvezetésére pallónként egy, maximum 15 cm átmérõjû áttörés vágható, vagy fúrható ki.
25 Födémek 25 Gerendás födémek Gerendás födémekhez (E, EP, Trigon) használható az YTONG béléselem is. Elõnyei, hogy csekély önsúlyú, könnyen vágható, magas tûzállóságú. Beépítése megegyezik más anyagú béléselemek építési szabályaival. Az YTONG béléselemekbõl épített födémet 4-5 cm hálós vasalású felbetonnal kell ellátni. Gerendás födémek esetében a jobb teherelosztás biztosítása érdekében a fal tetején teherelosztó koszorút kell készíteni. Kialakításának lépései: - Gerendák alátámasztó állványzatának (stolicaállvány) elkészítése. - Gerendák beemelése és béléselemek elhelyezése a födémtervnek megfelelõen. - Koszorúvasalás elkészítése a födémtervnek megfelelõen. - YTONG koszorúelemek elhelyezése és ideiglenes megtámasztása. - Nedvesítés, betonozás tömörítéssel. - Utókezelés.
26 26 Térdfalak Térdfalak A térdfal tetején egy vasbeton koszorút kell végigfuttatni, amelyet vasbeton oszlopok kötnek össze az alatta lévõ födém koszorújával. Könnyedén kialakítható az YTONG Pu-zsaluelem felhasználásával. A falazott részeket kétsoronként 2 Ø 8 B betonacéllal kell bekötni a pillérekbe. A pilléreket és a koszorúkat össze kell vasalni, hogy a terheket át tudják adni. A térdfal tetején végigfutó koszorúba a fa szerkezet fogadására tõcsavarokat kell ágyazni.
27 Oromfalak 27 Oromfalak Oromfalak kialakításakor az elemek egyszerû ferde vágásával könnyen követhetõ bármilyen tetõgeometria. A háromszögû elemek fûrészelésekor keletkezõ vágási maradékot a következõ sor indításakor legtöbbször fel lehet használni, így csökkenthetõ a vágási hulladék. Ha a fal túlemelkedik a tetõsíkon, és így ennek csatlakozik neki a tetõ, akkor a fal nedvesség elleni védelmét a lefedés és a tetõszegély bádogozása adja. Nagy magasságú oromfalak állékonysága és megfelelõ merevsége hagyományosan, falazott erõsítõ pillérekkel, vagy rejtett (YTONG U-zsaluelemekkel, illetve YTONG furatos elemekbõl készített) pillérekkel és koszorúkkal biztosítható. A faszerkezet és az oromfal kapcsolódása mindig olyan legyen, hogy az eltérõ szerkezeti mozgásokat károsodások nélkül tegye lehetõvé.
28 28 Vasalt tetõsík pallók Tetõszerkezet készítése YTONG vasalt elemekbõl A tetõpallók elhelyezése lehet a tetõ lejtési vonalával merõleges, vagy azzal párhuzamos is. Az indító pallóhoz megtámasztó szerkezetet kell kialakítani (koszorú, acél megtámasztás). Az YTONG tetõpallók segítségével masszív tetõszerkezet készíthetõ. Ezzel a megoldással egy csapásra kiküszöbölhetõ a tetõterekre nyáron jellemzõ barakkklíma. Építése hasonlít a födémpallók beépítéséhez. A felfekvési felületek alá habarcsterítést kell készíteni. A minimális felfekvés 10 cm. A tetõpallók nem csak a harántfalakra, hanem kb. 4-6 m-enként elhelyezett acél, fa, vagy vasbeton keretekre is felfektethetõk.
29 Vasalt tetõsík pallók 29 Végül el kell helyezni a koszorú-, és a fugavasalást. A fugavasakat a szélnyomással szembeni rögzítés érdekében össze kell kötni a koszorúvasalattal. Koszorút kell készíteni mindenhol, ahol az elemek felfekszenek a falra, ahol a szerkezet geometriája megtörik (ilyenkor az elemek bizonyos szögben találkoznak). A koszorúkat ki kell betonozni, és a fugákat ki kell tölteni. A pallókat építés közben, a végsõ tetõhéjazat elkészültéig védeni kell a csapadékvíz beszivárgásától (pl. fóliatakarással). A tetõpallókra csavarozással kell rögzíteni a csökkentett méretû szaruzatot, el kell helyezni az esetleges kiegészítõ hõszigetelést, a páraáteresztõ másodlagos alátéthéjazatot, majd a tervek szerinti tetõfedést.
30 30 Nyílászárók Nyílászárók beépítése Az YTONG falazatokban bármilyen ablakbeépítés megoldható. Az anyag jó alakíthatósága révén a kávás ablakbeépítés is könnyedén egyszerû fûrészeléssel kialakítható. A nyílászárók rögzítése beépítésük módjától függõen többféle lehet. Építés közbeni elhelyezésük a habarcsfugákba szegezéssel, a kerethez csavarozással rögzített korrózióvédett (horganyzott acél, alumínium) fém rögzítõelemekkel történhet. Utólagos beépítés esetén a tokszerkezet átcsavarozásával, avagy szintén korrózióvédett fém elemekkel rögzíthetõk az ablakok. Ebben az esetben mindig olyan dübeleket kell használni, amit a gyártó kifejezetten pórusbetonhoz ajánl.
31 Válaszfalak 31 Válaszfalazás A válaszfalak építésére is ugyanazok a szabályok vonatkoznak, mint a teherhordó falak kialakítására. A falaknak itt is rendelkezniük kell megfelelõ alapszerkezettel. Lehet ez alaptest, vasalt aljzat, födém, vagy akár egy gerenda. A lényeg az, hogy a fogadó szerkezet megfelelõen szilárd és teherbíró legyen. Falazási technikák: A válaszfalelemek is kétféle profilozással kerülnek forgalomba. A fõfalakhoz hasonlóan itt is vannak sima elemek, ezekhez a hagyományos és az YTONG hõszigetelõ falazóhabarcs használható, és vannak nútféderes elemek, melyekhez az elõbb említetteken kívül az YTONG vékonyágyazatú falazóhabarcs is alkalmazható. Az YTONG válaszfalaknál, akárcsak az egyéb, kis- vagy középelemes válaszfalak esetében is, minden második vízszintes fugába egy szál 2-2,5 mm-es, megfeszített lágyvas huzalt kell vezetni.
32 32 Válaszfalak A válaszfalazás menete A válaszfal falazását a fõfalakéval azonos módon kell végezni. A tevékenységek sorrendben: - Kitûzés: a válaszfalak és a bennük lévõ nyílások helyét pontosan ki kell tûzni. - Fogadószerkezet szintellenõrzése. - A falazás megindítása a legmagasabb pontról. - Habarcsterítés, fokozottan ügyelve az elsõ sor vízszintességére.
33 Válaszfalak 33 A válaszfalakat kapcsolni kell a fõfalakhoz. Ez történhet csorbázattal, tompa ütközéssel, vagy falhoronnyal. A csorbázatos megoldás ma már ritka megoldásnak számít. Tompa ütköztetésnél is biztosítani kell a válaszfal fõfalakhoz való kapcsolódását. Ez történhet kétsoronkénti befúrt betonacél pálca alkalmazásával, illetve perforált horganyzott acélszalag rögzítésével. A legjobb megoldás a falhornyos csatlakozás, mert kiküszöböli az elõzõ kettõ hátrányait. A fõfalak építésekor nem kell foglalkozni azzal, hogy a válaszfal hova kerül majd. A horony ugyanis utólag korongvágóval vagy körfûrésszel könnyen kialakítható és megfelelõ oldalsó megtámasztást is biztosít a falnak.
34 34 Válaszfalak A mezõfalazást ugyanúgy kell végezni, mint a fõfalaknál, fokozottan ügyelve a sorok vízszintességére és egyenességére. A 2-2,5 mm-es lágyvas huzalt minden második sor fölött ki kell húzni a falban. A nyílások fölé áthidalást kell készíteni. Legmegfelelõbb az YTONG Pvá válaszfaláthidalóval, de lehetséges más nyílásáthidaló szerkezettel is (acél, vasbeton, stb.)
35 Válaszfalak 35 A válaszfalakat ki kell ékelni a födémszerkezethez. Ez történhet merev, falazott ékeléssel, ahol az ékelést vagy a habarcs, vagy az ék alakúra vágott elemek biztosítják. Ez a megoldás ott alkalmazható, ahol nem kell számolni jelentõs födémlehajlással. Más esetekben egykomponensû poliuretán habbal történik az ékelés úgy, hogy a válaszfal és födém között eleve meghagyunk egy 1-1,5 cm-es rést, és azt töltjük ki a beépítés körülményeitõl függõen megválasztott purhabbal.
36 36 Gépészet Gépészeti vezetékelés YTONG építõelemekben rendkívül gyorsan, pontos geometriával és fölösleges roncsolás nélkül lehet kialakítani az épületgépészeti vezetékek és szerelvények hornyait, süllyesztékeit. A hornyokat felszegezett vezetõléc mellett YTONG kézi horonyhúzó szerszámmal, illetve a fúrógépbe figható marófejjel lehet készíteni. Dobozhelyek kialakítása átlagos teljesítményû ( W) fúrógéppel és az YTONGfészekfúrókkal, faláttörések kivitelezése pedig az YTONG-falfúrókkal történhet minden nehézség nélkül. A faláttörés egyoldalról elvégezhetõ, mert a falfúró olyan kialakítású, hogy pórusbetonban alkalmazva nem szakítja ki a fúrás túloldalán az anyagot, így a mûvelet nem igényel utólagos helyreállítást.
37 Vakolás 37 Vakolás Felületképzéshez alkalmazhatunk elõkevert zsákos vakolóhabarcsot, vagy hagyományos meszes vakolatot egyaránt. Hagyományos esetben, mész, vagy javított mészvakolat alkalmazásakor a helyes mûveleti sorrend a következõ: - A felületet portalanítani kell (cirokseprûvel le kell seperni). - A felületet figyelembevéve az idõjárási viszonyokat is bõ vízzel elõ kell nedvesíteni. - Ezt követõen felhordható az elsõ tapadásjavító ún. gúz réteg. Ez ne híg cementhabarcs legyen, hanem élesszemû homokkal készített híg, javított mészhabarcs. (A tisztán cementes alapfröcskölés amellett, hogy páratechnikailag sem elõnyös, túlságosan merev aljzatot képezne.) - A felhordott elsõ réteget nedvesen kell tartani, és fõleg a hirtelen kiszáradástól kell megóvni. (Permetezõ nedvesítés, árnyékolás) - A következõ réteg az alapvakolat felhordása elõtt célszerû legalább egy napot várni és az alapvakolat felhordását megelõzõen a felületet ismét be kell nedvesíteni. - Ezután felvihetõ az alapvakolat, amit a következõ (simító) réteg felhordásáig ugyancsak óvni kell a kiszáradástól. - A simítóréteg elõtt ismét gyengén nedvesíteni kell a felületet, majd felhordható a finis, vagyis a simítóvakolat-réteg.
38 38 Vakolás Az YTONG forgalmaz az építési rendszeréhez kifejlesztett zsákos elõrekevert vakolatot. Ehhez kizárólag vizet kell hozzákeverni (a zsákon feltüntetett adagolás szerint). Ebben az esetben a vakolás mûveleti sorrendje a következõ: - A felület portalanítása (lesöprése cirokseprûvel). - A felület idõjárásnak megfelelõ enyhe nedvesítése. - A vakolat felhordása. Célszerûbb a kívánt vakolatvastagságot két vékonyabb rétegben felhúzni. A felvitt réteget fém, illetve mûanyag léccel húzzuk le. - Meghúzás után (idõjárástól függõen 2-6 óra) a felület finoman kidörzsölhetõ. Egyéb zsákos anyag alkalmazása esetén a gyártó elõírásait kell betartani.
39 Burkolatok 39 A terheléskülönbség, illetve hõhatás folytán eltérõ mozgású szerkezetek csatlakozásánál a vakolatba repedésáthidaló üvegszövetet kell tenni úgy, hogy a szerkezetek csatlakozási határvonalát cmre minkét oldalról átfedje. Az YTONG falak közvetlen glettelése bár az elemek nagy méretpontossága szinte csábít erre a megoldásra az állóhézagok és a gépészeti vezetékek nyomvonalának késõbbi kirajzolódása miatt, legfeljebb teljes felületû üvegszövet háló beépítése esetén engedhetõ meg! Ajánlott minimális vakolatvastagságok: Fõfalakon és külsõ határoló falakon: Kívül 1,5 cm (nemesvakolattal együtt) Belül 1,0 cm Válaszfalakon: 0,8-1,0 cm Csempeburkolatok Az YTONG falak nagy méretpontossága lehetõvé teszi a közvetlen, alapvakolat nélküli csempeburkolat készítését. A csempézéshez mindig flexibilis (rugalmas) csemperagasztót kell használni.
40 40 Rögzítéstechnika Rögzítéstechnika Az YTONG épületszerkezetek bármelyikében az egységesen homogén anyagszerkezet miatt a különbözõ rögzítési feladatok, egyszerû anyagok és eszközök felhasználásával oldhatók meg. A 3-4 kg-nál nem nehezebb tárgyak (kisebb kép, kis falióra stb.) a megszokott módon, szegezéssel rögzíthetõk. A nagyobb tömegû tárgyak, szerelvények falra szereléséhez a pórusbetonban való rögzítésre kifejlesztett és minõsített rögzítõékeket, dübeleket kell használni. A mûanyag dübelek teherbírása kb kg-ig, az injektált rögzítéseké kb kg-ig terjed rögzítési pontonként. Kifejezetten nagy terhek (pl. elektromos forróvíz-tároló) felszerelésekor a más anyagú falazatoknál is elterjedten alkalmazott méretezett, átmenõ furatos rögzítésmódot lehet alkalmazni.
41 Szerszámok 41 Szerszámok A falazási munka könnyebbé, gyorsabbá tétele érdekében az YTONG megfelelõ célszerszámokat fejlesztett ki építõelemeihez. Természetesen YTONG-gal más szerszámok segítségével is lehet falazni, azonban a saját fejlesztésû célszerszámokkal mindez könnyebb és gyorsabb. Az elemek alakításához kiválóan alkalmas az YTONGkézifûrész, valamint a különbözõ elektromos fûrészek. A habarcsterítéshez az YTONG-habarcsterítõ szánkót és habarcsterítõ kanalat ajánljuk, mellyel a habarcsfugák egyenletessége biztosítható mindkét, általunk forgalmazott falazóhabarcs esetén. Az elemek igazításához gumikalapácsot javasolunk nagyobbat a vastag termékekhez, kisebbet a válaszfalelemekhez. A késõbbi gépészeti munkákat a különbözõ falátfúrók, dobozfúrók és horonyhúzók, valamint a fúrógépbe fogható horonymaró fej könnyítik meg.
42 42 Jegyzet
43 Jegyzet 43
44 XELLA Pórusbeton Mo. Kft. Kereskedelmi Iroda H-1139 Budapest, Teve u. 41. Postacím: H-1384 Budapest, Pf: 787 Tel.: 1 / Fax: 1 / xella@axelero.hu Internet augusztus
