LC150 CSUKLÓS VÉRNYOMÁSMÉRÕ KÉSZÜLÉK KEZELÉSI ÚTMUTATÓ. lc150 Manual 2.qxp :07 Page 1. Jellemzõk:

Átírás

1 lc150 Manual 2.qxp :07 Page 1 CSUKLÓS VÉRNYOMÁSMÉRÕ KÉSZÜLÉK KEZELÉSI ÚTMUTATÓ LC150 Jellemzõk: 90 memória Egygombos mûködtetés Smart Sense technológia Kisméretû és hordozható Könnyen leolvasható kijelzõ Automatikus kikapcsolás

2 lc150 Manual 2.qxp :07 Page 2 2 Tartalomjegyzék Bevezetés 3 Bevezetés... 3 Gyors útmutató... 4 Elõzetes tudnivalók... 6 A készülék mûködési elve... 6 A vérnyomásról általában... 7 Vérnyomás értékek... 8 Tároló tok... 9 A készülék részei Kijelzés magyarázat Az elemek behelyezése A mandzsetta rögzítése Helyes mérési pozíció Hasznos tanácsok A mérés menete A mért adatok elõhívása a memóriából Hibaelhárítás Figyelmeztetések Technikai adatok Jótállás Köszönjük, hogy a Rossmax LC150 csuklós vérnyomásmérõt választotta! Ez a teljesen automata vérnyomásmérõ könnyû és kényelmes használatot tesz lehetõvé, és ideális a rendszeres méréshez. A nagy kijelzõ könnyen olvashatóan jeleníti meg a szisztolés, diasztolés és pulzus értéket. A készülék memóriájában 90 mérés tárolható. Ideális funkció azok számára, akik rendszeresen kívánják ellenõrizni és nyomon követni vérnyomásukat. Az LC150 vérnyomásmérõ kisméretû és hordozható, ezáltal ideális otthoni használatra és utazáshoz egyaránt. A LC150 vérnyomásmérõvel végzett mérés egyenértékû a szakorvos általi sztetoszkópos ausculáris módszerrel végzett vérnyomásméréssel, a nemzetközileg meghatározott értékeltérés határokon belül maradva. Kérjük, olvassa el figyelmesen a kezelési útmutatót a használat elõtt, és õrizze meg a késõbbi használatokhoz!

3 lc150 Manual 2.qxp :07 Page 4 4 Gyors útmutató Gyors útmutató 5 A. Helyezze be az elemeket Elem típus: 2 db AAA alkáli ceruzaelem Lásd a 12. oldalt D. Nyomja meg a BE/KI/START gombot Maradjon csendben a mérés alatt. Lásd a 17. oldalt B. Rögzítse a mandzsettát Helyezze a készüléket csuklója belsõ felére, tenyerét felfordítva. Lásd a 13. oldalt E. Automatikus tárolás A készülék maximum 90 mérés adatait tárolja. Lásd a 17. oldalt C. Helyes mérési pozíció Tartsa a csuklóját szívmagasságban. Lásd a 14. oldalt F. Olvassa ki a memóriát Az M gombbal olvassa ki a memóriát. Lásd a 19. oldalt

4 lc150 Manual 2.qxp :07 Page 6 6 Elõzetes tudnivalók A készülék megfelel az EU direktívának (EN / EN ) és az orvosi készülékekre vonatkozó 93/42/EEC számú direktívának, és viseli a non-invasive vérnyomásmérõk CE jelölését A pontos mérés biztosításához kétévente ellenõriztesse készülékét. A készülék mûködési elve Az LC150 készülék oszcillometriás mérési módszerrel érzékeli a vérnyomást. Mielõtt a készülék elkezdené a mandzsettát felpumpálni, elõállít a légnyomással megegyezõ értékû alapnyomást a mandzsettában. A vérnyomás mérése ezen alapnyomáson alapul. A mandzsetta a felpumpáláskor elzárja az artériát, majd elkezdõdik a leeresztési folyamat. A csuklómandzsetta leeresztése alatt érzékeli a pulzusverések által generált nyomás oszcillációkat. Bármely ezen idõ alatti izommozgás mérési hibát okozhat. A leeresztési folyamat alatt a nyomás oszcillációk amplitúdójának és hosszának érzékelését követõen a készülék meghatározza a szisztolés (felsõ) és diasztolés (alsó) vérnyomást, és a pulzust. A vérnyomásról általában 7 Mi is a vérnyomás A vérnyomás a véráramláskor az artéria falára gyakorolt nyomás. A szisztolés, azaz a felsõ vérnyomásérték akkor mérhetõ, amikor a szív összehúzódik, és kipréseli a vért az erekbe. Az alsó vérnyomásérték, vagyis a diasztolés akkor mérhetõ, amikor a szív elernyed, és a vér visszafelé áramlik a szívbe. A vérnyomásmérés fontossága A magas vérnyomásban szenvedõ emberek több, mint 50%-a nem tud betegségérõl. Napjainkban a halálesetek egyik leggyakoribb oka a magas vérnyomás. Ez a vérnyomásmérõ lehetõvé teszi az otthoni vérnyomásmérést, azaz a vérnyomás értékek folyamatos nyomon követését. Minden esetben kérje ki orvosa véleményét!

5 lc150 Manual 2.qxp :07 Page 8 8 Vérnyomás értékek szisztolés vérnyomás diasztolés vérnyomás hipotónia 105 mmhg alatt 60 mmhg alatt normál 140 mmhg alatt 90 mmhg alatt határérték mmhg mmhg hipertónia 160 mmhg felett 95 mmhg felett Tároló tok 9 Kérjük, tárolja a készüléket használaton kívül a tároló tokjában az ábra szerint: Ha a szervezet vérkeringési rendszere nem megfelelõen mûködik, a vérnyomás magasabb lehet, mint a normál érték. A magas vérnyomás károsíthatja a létfontosságú szerveket. mmhg 200 vérnyomás változás napközben (vizsgált személy: 35 éves férfi) Vérnyomás változékonyság A vérnyomás folyamatosan változik. Két-három rossz érték vagy néhány jó érték még nem jeleni azt, hogy a vérnyomás rendellenes vagy normális. A vérnyomás minden idõpillanatban más és más. Befolyásolhatja a hõmérséklet, az évszakok illetve bármilyen esemény. A vérnyomás folyamatos mérése és az eredmények rögzítése segít az általános egészségügyi állapot megítélésében ébredés 6 Munkába érkezés Telefonálás 12 Feszült helyzet konferencia alatt szisztolés nyomás diasztolés nyomás Távozás a munkából 18 24

6 lc150 Manual 2.qxp :07 Page A készülék részei LCD kijelzõ Kijelzõ magyarázat 11 Kijelzõ: Elemtartó Fedél Memória gomb Csukló mandzsetta Szimbólumok: Memória szimbólum Jelzi a tárolt mérés sorszámát BE / KI / START gomb Merült elem szimbólum Ha az elem szimbólum megjelenik, az elemeket cserélje ki Tartozékok: 2 db AAA típusú 1,5 V ceruzaelem Pulzus szimbólum A percenkénti pulzusszám mellett jelenik meg Hiba szimbólum A hiba szimbólum a helytelen mérést vagy a készülék meghibásodását jelzi

7 lc150 Manual 2.qxp :07 Page Az elemek behelyezése A mandzsetta rögzítése Pattintsa ki az ábra szerint az elemtartó fedelet. 2. Helyezze be elõször az alsó, majd a felsõ elemet. Ügyeljen a helyes polaritásra. Elemtípus: 2 db LR03 (AAA) vékony alkáli ceruzaelem 3. Tegye vissza az elemtartó fedelet. Ha az elemcsere szimbólum megjelenik az LCD kijelzõn, vagy bekapcsoláskor a kijelzõn semmi nem jelenik meg, cserélje ki az elemeket. 1. Vegye le a karórát és az ékszereket. A pontos méréshez csuklóját tegye csupasszá, de ügyeljen arra, hogy ne szorítsa el a ruhával sehol a karját. 2. Helyezze a készüléket csuklója belsõ felére, tenyerét felfelé fordítva (A. ábra). 3. Gyõzõdjön meg róla, hogy a mandzsetta felsõ széle kb. 1 cm távolságra legyen a csuklóhajlattól (B. ábra). A B Megjegyzés: A tartozék elemgarnitúra csak tesztelésre szolgál. Korábban lemerülhet, mint az üzletben vásárolt típus. Az elemeket csak párban cserélje A pontos mérés eléréséhez húzza meg szorosan a mandzsettát, és rögzítse a tépõzárral csuklója körül (C. ábra). Ügyeljen arra, hogy a rögzítés nehogy laza maradjon, mert ez mérési pontatlanságot okozhat. 5. A mandzsettát a csukló formájához igazítsa. A vérnyomásmérés így helyes lesz, még ha a mandzsetta ferde is. C Az elemek veszélyes hulladékként kezelendõk. Ne dobja azokat a háztartási hulladékgyûjtõbe Ha orvosa a bal karján gyenge vérkeringést állapít meg, vagy a mérés bal csuklóján nem lehetséges, vérnyomását ebben az esetben jobb csuklóján mérje (D. ábra). D

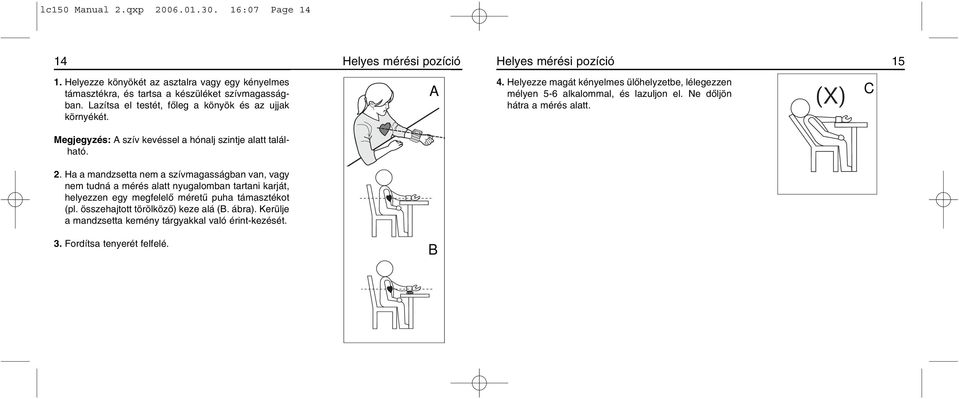

8 lc150 Manual 2.qxp :07 Page Helyes mérési pozíció Helyes mérési pozíció Helyezze könyökét az asztalra vagy egy kényelmes támasztékra, és tartsa a készüléket szívmagasságban. Lazítsa el testét, fõleg a könyök és az ujjak környékét. A 4. Helyezze magát kényelmes ülõhelyzetbe, lélegezzen mélyen 5-6 alkalommal, és lazuljon el. Ne dõljön hátra a mérés alatt. C Megjegyzés: A szív kevéssel a hónalj szintje alatt található. 2. Ha a mandzsetta nem a szívmagasságban van, vagy nem tudná a mérés alatt nyugalomban tartani karját, helyezzen egy megfelelõ méretû puha támasztékot (pl. összehajtott törölközõ) keze alá (B. ábra). Kerülje a mandzsetta kemény tárgyakkal való érint-kezését. 3. Fordítsa tenyerét felfelé. B

9 lc150 Manual 2.qxp :07 Page Hasznos tanácsok Néhány jótanács a pontos eredmények eléréséhez: Várjon egy órát a kiadós étkezéseket követõen a mérés megkezdéséig. A vérnyomásmérés elõtt ne dohányozzon, és ne igyon alkoholt. Ne végezzen fizikai munkát a mérés elõtt egy órával. Fontos, hogy legyen ellazulva. Ha lehet, pihenjen 15 percet a mérés elõtt. Ne mérjen, ha ideges vagy túl feszült. A mérést normál hõmérsékleten végezze, ne túl melegben vagy hidegben. Ha melege van vagy fázik, várjon egy darabig a méréssel. Ha a készüléket túl hideg helyen tárolta (fagypont közelében), tartsa meleg helyen kb. 1 órát a mérés megkezdéséig. Várjon legalább 5 percet az egymást követõ méréseknél. A mérés menete Rögzítse a mandzsettát a csuklóra. Nyomja meg a BE/KI/START gombot. Az összes digit felvillan, ellenõrizve a kijelzõ funkciókat. Az ellenõrzési folyamat kb. két másodpercig tart. 2. Az összes szimbólum megjelenése után a kijelzõn "0" jelenik meg. A készülék ekkor készen áll a mérésre. 3. A készülék automatikusan felpumpál 180 mmhg értékig, és megkezdõdik a mérés. 4. A mérés befejeztével a szisztolés, diasztolés és pulzus megjelenik a kijelzõn. 90 mérés automatikusan tárolódik a memóriában. 5. A BE/KI/START gombbal kapcsolja ki a készüléket, vagy 60 másodperc múlva magától kikapcsol.

10 lc150 Manual 2.qxp :07 Page A mérés menete A készülék automatikusan továbbpumpál kb. 220 mmhg értékig, ha a mérendõ vérnyomás ezt szükségessé teszi. Megjegyzés 1: A készülék automatikusan kikapcsol kb. 60 másodperccel az utolsó gombnyomást követõen. A mért adatok elõhívása a memóriából 19 A memória olvasásához nyomja meg az M gombot. A memóia adatai megjelennek az LCD kijelzõn. Elõször a legutoljára mért érték jelenik meg. Minden egyes gombnyomásra a készülék visszalép a korábbi memóriahelyekre. Megjegyzés 2: Megjegyzés 3: A mérés megszakításához nyomja meg bármelyik gombot. A mandzsetta a gombnyomást követõen azonnal leereszt. A mérés alatt ne beszéljen, ne mozgassa karját és izmait.

11 lc150 Manual 2.qxp :07 Page A mért adatok elõhívása a memóriából Megjegyzés 1: A memóriában tárolt adatok nem vesznek el a készülék kikapcsolásakor. Hibaelhárítás 21 Ha a használat során bármilyen rendellenességet tapasztal, ellenõrizze a következõ pontokat: Megjegyzés 2: A készülék bekapcsolt állapotában a memória törölhetõ, ha az M memória gombot 5 másodpercnél tovább nyomva tartja, vagy kiveszi az elemeket. Hibajelenség Nincs kijelzés a START gomb megnyomásakor EE üzenet jelenik meg a kijelzõn, vagy a mért érték túlságosan alacsony vagy magas Lehetséges okok Az elemek lemerültek Az elemek polaritása helytelen Helytelen mandzsetta felhelyezés Beszélt vagy mozgott a mérés alatt Megrázta csuklóját a mérés alatt Hibaelhárítás Cserélje ki az elemeket újakra Tegye be helyes polaritással az elemeket Rögzítse megfelelõen a mandzsettát a helyes pozícióban Végezze el újra a mérést csendben, mozgás nélkül Megjegyzés: Ha a készülék ezek után sem mûködik helyesen, forduljon a szakszervizhez. Semmilyen körülmények között se próbálja sajátkezûleg szétszedni és javítgatni a készüléket!

12 lc150 Manual 2.qxp :07 Page Figyelmeztetések 1. A készülék nagy pontosságú és érzékenységû alkatrészeket tartalmaz. Ezért kerülje a szélsõséges hõmérsékletet, páratartalmat és a közvetlen napfényt. Óvja a készüléket rázkódástól, leejtéstõl, és védje a portól. 2. A készülékházat és a mandzsettát enyhén nedves, puha ruhával tisztítsa. Ne mossa ki a mandzsettát, és mellõzze vegyszerek használatát. Soha ne használjon hígítót, alkoholt vagy benzint (gázolajat) a tisztításhoz. 3. A szivárgó elem károsíthatja a készüléket. Ha a készüléket hosszabb ideig nem használja, vegye ki az elemeket. 4. Ne nyomja meg a BE/KI/START gombot, amíg a mandzsettát nem rögzítette helyesen csuklójára. 5. A készüléket ne használják gyerekek a veszélyes helyzetek elkerülése érdekében. 6. Ne szedje szét a készüléket, illetve ne szedje le a mandzsettát. 7. Ha a készüléket fagypont közelében tárolta, hagyja felmelegedni szobahõmérsékletre a használat elõtt. 8. Az LC150 készülék egyénileg nem szerelhetõ. Semmilyen szerszámmal ne próbálja felnyitni a készülékházat, és ne próbáljon bármit állítgatni a készülék belsejében. Ha bármilyen probléma merül fel, forduljon a szakszervizhez. 9. Azok a személyek, akiknél szívritmuszavar, cukorbetegség, gyenge vérkeringés, veseprobléma diagnosztizált, konzultáljanak orvosukkal a készülék használhatóságát illetõleg. 10. A mérés azonnali leállításához nyomja meg a BE/KI/START gombot, és a mandzsetta azonnal leereszt. 11. Ha a mandzsetta nyomás eléri a 300 mmhg értéket, a készülék azonnal leereszti a levegõt biztonsági okokból. Technikai adatok 23 Tápforrás: 3V DC 2x1,5V LR03 "AAA" alkáli vékony ceruzaelem Mérési módszer: Oszcillometrikus Kijelzõ: LCD folyadékkristályos Mérési tartomány: vérnyomás: mmhg pulzus: ütés/perc Mérési pontosság: vérnyomás: ± 3 mmhg pulzus: ± 5 % Nyomásérzékelõ: Félvezetõ Felpumpálás: Beépített pumpa Leeresztés: Automata nyomásleeresztõ szelep Memória kapacitás: 90 mérés Auto-kikapcsolás: 1 perccel az utolsó gombnyomást követõen Üzemi környezet: Hõmérséklet: C, páratartalom: 40 ~ 85% Tárolási környezet: Hõmérséklet: C, páratartalom: 10 ~ 95% Súly: 125 gramm (elemek nélkül) Csukló kerület: 13,5 ~ 22 cm Korhatár: 18 éves kortól Készülék méret: 79 x 72 x 71 mm (H x SZ x M) Egyéb: Rövid idejû mûködés 2 perc " " BF osztály A technikai adatok változhatnak elõzetes értesítés nélkül.

13 lc150 Manual 2.qxp :07 Page 24 JÓTÁLLÁS A JÓTÁLLÁSI JEGYEN FELTÜNTETENDÕ ADATOK Az eladó szerv köteles a vásárlás napját feltüntetni a jótállási jegyen elõírt rovatban. A jótállási jegy elvesztése esetén a jótállást vállaló csak az eladás napjának hitelt érdemlõ (dátummal és bélyegzõvel ellátott számla vagy eladási jegyzék) igazolásával köteles pótolni a jótállási jegyet, illetve a jótállást érvényesíteni. A JÓTÁLLÁSI JEGY ALAPJÁN A VEVÕK FELÉ VÁLLALT KÖTELEZETTSÉGEK A jótállási jegyen a vevõ által történt bármilyen szabálytalan módosítás, törlés vagy átírás, valótlan adatok bejegyzése a jótállási jegy érvénytelenségét vonja maga után. Az eladó mentesül a jótállási kötelezettség alól, ha a jótállási javítások elvégzésével megbízott szerviz bizonyítja, hogy az átadás után a meghibásodás az alábbi okok miatt keletkezett, illetve következett be: - rendellenes használat, - szakszerûtlen kezelés, - idegen, illetõleg szakszerûtlen beavatkozás, - helytelen tárolás, - elemi kár, - a gyártó hibáján kívül álló ok következménye eseteiben (pl. tisztítás). A szabálytalan használat elkerülése céljából kérjük, tanulmányozza át a készülékhez mellékelt használati utasítást. Kérjük, tartsa be a használati utasítás - használattal, szállítással, tárolással, tisztítással stb. kapcsolatos - elõírásait. Ezek be nem tartása esetén a készülékért jótállást nem vállalunk. Ha a hiba jellegével, természetével kapcsolatban vita keletkezne, és amennyiben az igény a javító szerviz részérõl nem rendezõdne, úgy a Kereskedelmi Minõségellenõrzõ Intézet állásfoglalását kérjük. A jótállási igény a 49/2003. (VII.30) GKM rendelet szerint kerül rendezésre. A FOGYASZTÓ JOGA ÉS KÖTELEZETTSÉGE: - A fogyasztó a jótállási jegyen feltüntetett szerviznél, illetve vidéki vásárló esetén a vásárlási helyen teheti meg a hiba bejelentését. A termék kijavítása esetén a jótállási idõtartam meghosszabbodik a hiba közlésétõl kezdve azzal az idõvel, amely a jótállás idõtartamáig még hátra van. A TERMÉK CSERÉJE KÉRHETÕ: Ha a garancia ideje alatt a termék - meghibásodása miatt a fogyasztó 3 munkanapon belül érvényesíti csereigényét, feltéve, hogy a meghibásodás a rendeltetésszerû használatot akadályozza. - valamilyen oknál fogva nem javítható. - a javítás után nem válik használhatóvá. - javítási idõtartama 30 napnál hosszabb.

14 lc150 Manual 2.qxp :07 Page 26 A vevõ kívánságára azonos típusú új termékre kell kicserélni, vagy ha erre nincs mód, a termék vételárát vissza kell téríteni. A cserére jogosító igazolást mindenkor a szerviz adja ki. A vásárlót a Polgári Törvényrõl szóló évi IV. tv paragrafusaiban és a 151/2003. (IX.22) Kormányrendeletben meghatározott jogok illetik meg. Jelen jótállás a fogyasztó más törvénybõl eredõ jogait nem érinti. Gyártó: Rossmax International Ltd. 12F., No. 189, Kang Chien Rd., Taipei, 114, Taiwan. Forgalmazza: Agria Pharmatika Kft. H-1117 Budapest, Budafoki út Szerviz: Borsi Sándor EV Vérnyomásmérõ Szerviz H-1147 Budapest, Lõcsei u. 55/B Tel: A készülékre a vásárlás napjától számított 24 hónapig, a mandzsettára 12 hónapig jótállást vállalunk a 151/2003. (IX. 22.) rendelet szerint. A kiegészítõ elemekre a garancia nem vonatkozik. A kitöltött jótállási jegy csak számlával együtt érvényes! MEGHIBÁSODÁS ESETÉN A TERMÉKET EZZEL A GARANCIAJEGGYEL KÉRJÜK A SZERVÍZ RÉSZÉRE ELJUTTATNI! AZ ELADÓ SZERV ÁLTAL TÖLTENDÕ KI! GARANCIÁLIS JÓTÁLLÁSI JEGY Eladó szerv: Termék megnevezése: Gyári szám: Vásárlás dátuma: GARANCIÁLIS JÓTÁLLÁSI JEGY Eladó szerv: Termék megnevezése: Gyári szám: Vásárlás dátuma: GARANCIÁLIS JÓTÁLLÁSI JEGY Eladó szerv: Termék megnevezése: Gyári szám: Vásárlás dátuma:
