1 KONSYS Ipari és Szolgáltató Kft. Fax: (96) H-9021 Gy r, Benczúr Gyula utca 5. Tel.: (96) internet: Hordozható hálózatanalizátor használati útmutató (CM3000 sorozat)

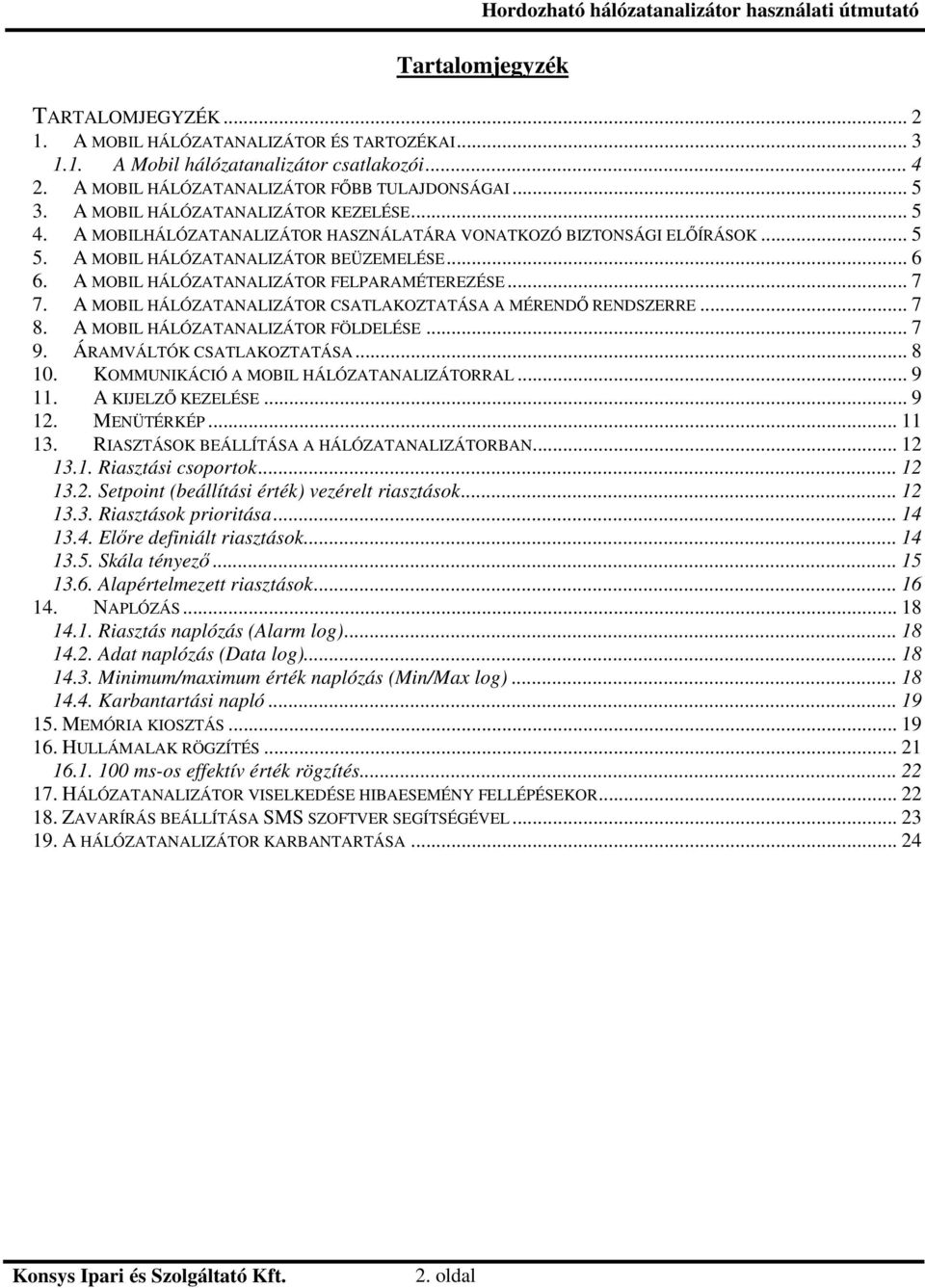

2 Tartalomjegyzék TARTALOMJEGYZÉK A MOBIL HÁLÓZATANALIZÁTOR ÉS TARTOZÉKAI A Mobil hálózatanalizátor csatlakozói A MOBIL HÁLÓZATANALIZÁTOR FBB TULAJDONSÁGAI A MOBIL HÁLÓZATANALIZÁTOR KEZELÉSE A MOBILHÁLÓZATANALIZÁTOR HASZNÁLATÁRA VONATKOZÓ BIZTONSÁGI ELÍRÁSOK A MOBIL HÁLÓZATANALIZÁTOR BEÜZEMELÉSE A MOBIL HÁLÓZATANALIZÁTOR FELPARAMÉTEREZÉSE A MOBIL HÁLÓZATANALIZÁTOR CSATLAKOZTATÁSA A MÉREND RENDSZERRE A MOBIL HÁLÓZATANALIZÁTOR FÖLDELÉSE ÁRAMVÁLTÓK CSATLAKOZTATÁSA KOMMUNIKÁCIÓ A MOBIL HÁLÓZATANALIZÁTORRAL A KIJELZ KEZELÉSE MENÜTÉRKÉP RIASZTÁSOK BEÁLLÍTÁSA A HÁLÓZATANALIZÁTORBAN Riasztási csoportok Setpoint (beállítási érték) vezérelt riasztások Riasztások prioritása Elre definiált riasztások Skála tényez Alapértelmezett riasztások NAPLÓZÁS Riasztás naplózás (Alarm log) Adat naplózás (Data log) Minimum/maximum érték naplózás (Min/Max log) Karbantartási napló MEMÓRIA KIOSZTÁS HULLÁMALAK RÖGZÍTÉS ms-os effektív érték rögzítés HÁLÓZATANALIZÁTOR VISELKEDÉSE HIBAESEMÉNY FELLÉPÉSEKOR ZAVARÍRÁS BEÁLLÍTÁSA SMS SZOFTVER SEGÍTSÉGÉVEL A HÁLÓZATANALIZÁTOR KARBANTARTÁSA oldal

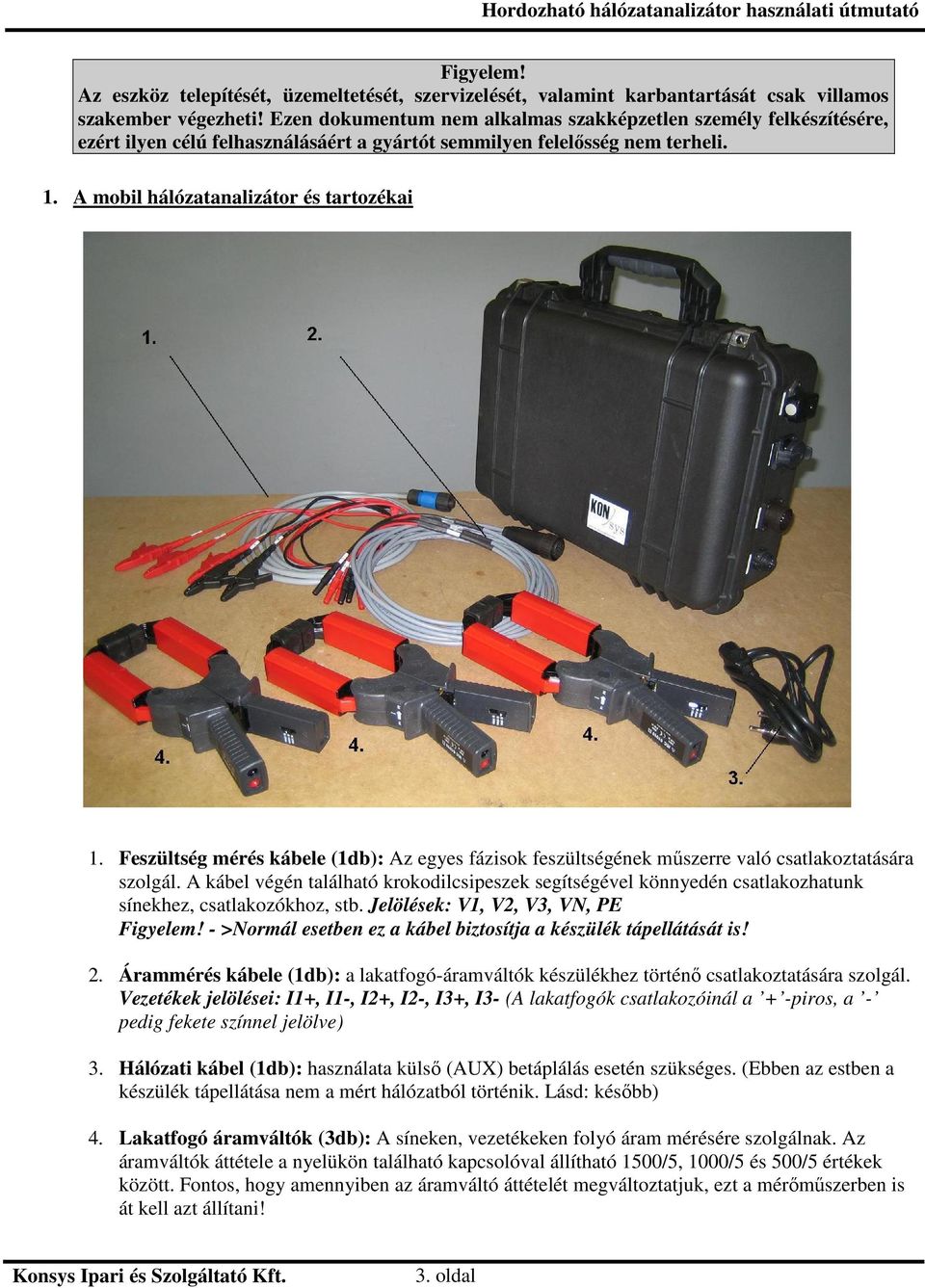

3 Figyelem! Az eszköz telepítését, üzemeltetését, szervizelését, valamint karbantartását csak villamos szakember végezheti! Ezen dokumentum nem alkalmas szakképzetlen személy felkészítésére, ezért ilyen célú felhasználásáért a gyártót semmilyen felelsség nem terheli. 1. A mobil hálózatanalizátor és tartozékai 1. Feszültség mérés kábele (1db): Az egyes fázisok feszültségének mszerre való csatlakoztatására szolgál. A kábel végén található krokodilcsipeszek segítségével könnyedén csatlakozhatunk sínekhez, csatlakozókhoz, stb. Jelölések: V1, V2, V3, VN, PE Figyelem! - >Normál esetben ez a kábel biztosítja a készülék tápellátását is! 2. Árammérés kábele (1db): a lakatfogó-áramváltók készülékhez történ csatlakoztatására szolgál. Vezetékek jelölései: I1+, I1-, I2+, I2-, I3+, I3- (A lakatfogók csatlakozóinál a + -piros, a - pedig fekete színnel jelölve) 3. Hálózati kábel (1db): használata küls (AUX) betáplálás esetén szükséges. (Ebben az estben a készülék tápellátása nem a mért hálózatból történik. Lásd: késbb) 4. Lakatfogó áramváltók (3db): A síneken, vezetékeken folyó áram mérésére szolgálnak. Az áramváltók áttétele a nyelükön található kapcsolóval állítható 1500/5, 1000/5 és 500/5 értékek között. Fontos, hogy amennyiben az áramváltó áttételét megváltoztatjuk, ezt a mérmszerben is át kell azt állítani! 3. oldal

4 1.1. A Mobil hálózatanalizátor csatlakozói A hálózat analizátoron négy darab csatlakozó található: Figyelem! A kábeleket csak a megfelel csatlakozóba csatlakoztassuk. A kábelek hibás helyre történ csatlakoztatása az eszköz meghibásodásához, illetve a garancia elvesztéséhez vezet. (Minden funkciónak egyedi csatlakozója van, így a hibás csatlakoztatás eleve kizárt) A csatlakozók funkcióját az alábbi táblázat ismerteti. Csatlakozó megnevezése Leírása Kábel megnevezése feszültség mérés A feszültség mér bemenetek csatlakoztatására feszültség és a mérmszer mködtet feszültségének (V1, V2, V3, VN, PE) betáplálására szolgál. árammérés A lakatfogó áramváltók csatlakoztatására áram ETHERNET küls (AUX) megtáplálás szolgál. A mérmszer kommunikációs csatlakozója, az adatforgalom ezen keresztül bonyolódik. A mszer küls - nem a mért hálózatból történ - tápellátása esetén használatos. (Normál betáp esetén a mellékelt vakdugóval zárjuk le!) (I1+, I1-, I2+, I2-, I3+, I3-) - (normál RJ45 ethernet csatlakozó) normál hálózati kábel 4. oldal

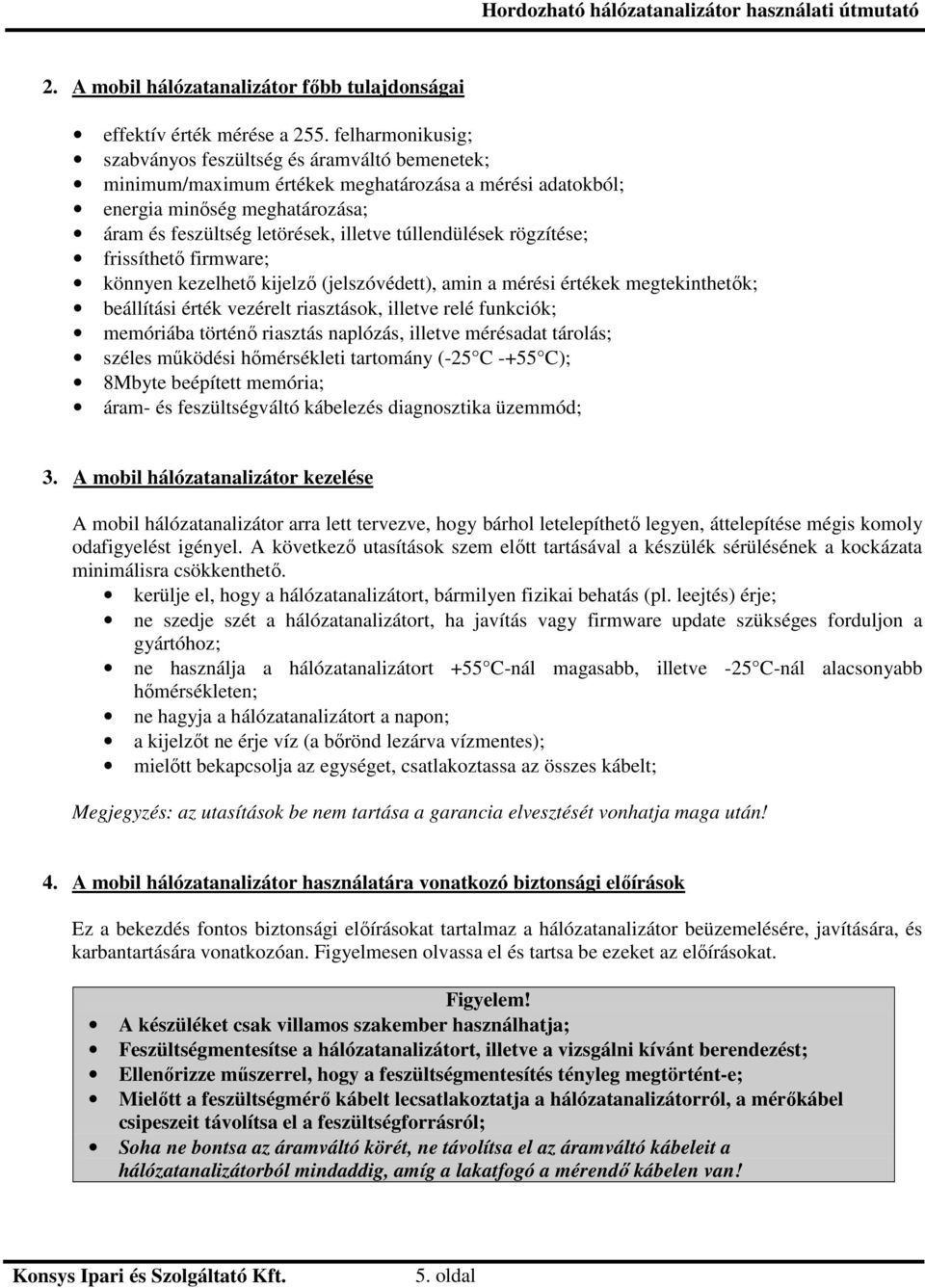

5 2. A mobil hálózatanalizátor fbb tulajdonságai effektív érték mérése a 255. felharmonikusig; szabványos feszültség és áramváltó bemenetek; minimum/maximum értékek meghatározása a mérési adatokból; energia minség meghatározása; áram és feszültség letörések, illetve túllendülések rögzítése; frissíthet firmware; könnyen kezelhet kijelz (jelszóvédett), amin a mérési értékek megtekinthetk; beállítási érték vezérelt riasztások, illetve relé funkciók; memóriába történ riasztás naplózás, illetve mérésadat tárolás; széles mködési hmérsékleti tartomány (-25 C -+55 C); 8Mbyte beépített memória; áram- és feszültségváltó kábelezés diagnosztika üzemmód; 3. A mobil hálózatanalizátor kezelése A mobil hálózatanalizátor arra lett tervezve, hogy bárhol letelepíthet legyen, áttelepítése mégis komoly odafigyelést igényel. A következ utasítások szem eltt tartásával a készülék sérülésének a kockázata minimálisra csökkenthet. kerülje el, hogy a hálózatanalizátort, bármilyen fizikai behatás (pl. leejtés) érje; ne szedje szét a hálózatanalizátort, ha javítás vagy firmware update szükséges forduljon a gyártóhoz; ne használja a hálózatanalizátort +55 C-nál magasabb, illetve -25 C-nál alacsonyabb hmérsékleten; ne hagyja a hálózatanalizátort a napon; a kijelzt ne érje víz (a brönd lezárva vízmentes); mieltt bekapcsolja az egységet, csatlakoztassa az összes kábelt; Megjegyzés: az utasítások be nem tartása a garancia elvesztését vonhatja maga után! 4. A mobil hálózatanalizátor használatára vonatkozó biztonsági elírások Ez a bekezdés fontos biztonsági elírásokat tartalmaz a hálózatanalizátor beüzemelésére, javítására, és karbantartására vonatkozóan. Figyelmesen olvassa el és tartsa be ezeket az elírásokat. Figyelem! A készüléket csak villamos szakember használhatja; Feszültségmentesítse a hálózatanalizátort, illetve a vizsgálni kívánt berendezést; Ellenrizze mszerrel, hogy a feszültségmentesítés tényleg megtörtént-e; Mieltt a feszültségmér kábelt lecsatlakoztatja a hálózatanalizátorról, a mérkábel csipeszeit távolítsa el a feszültségforrásról; Soha ne bontsa az áramváltó körét, ne távolítsa el az áramváltó kábeleit a hálózatanalizátorból mindaddig, amíg a lakatfogó a mérend kábelen van! 5. oldal

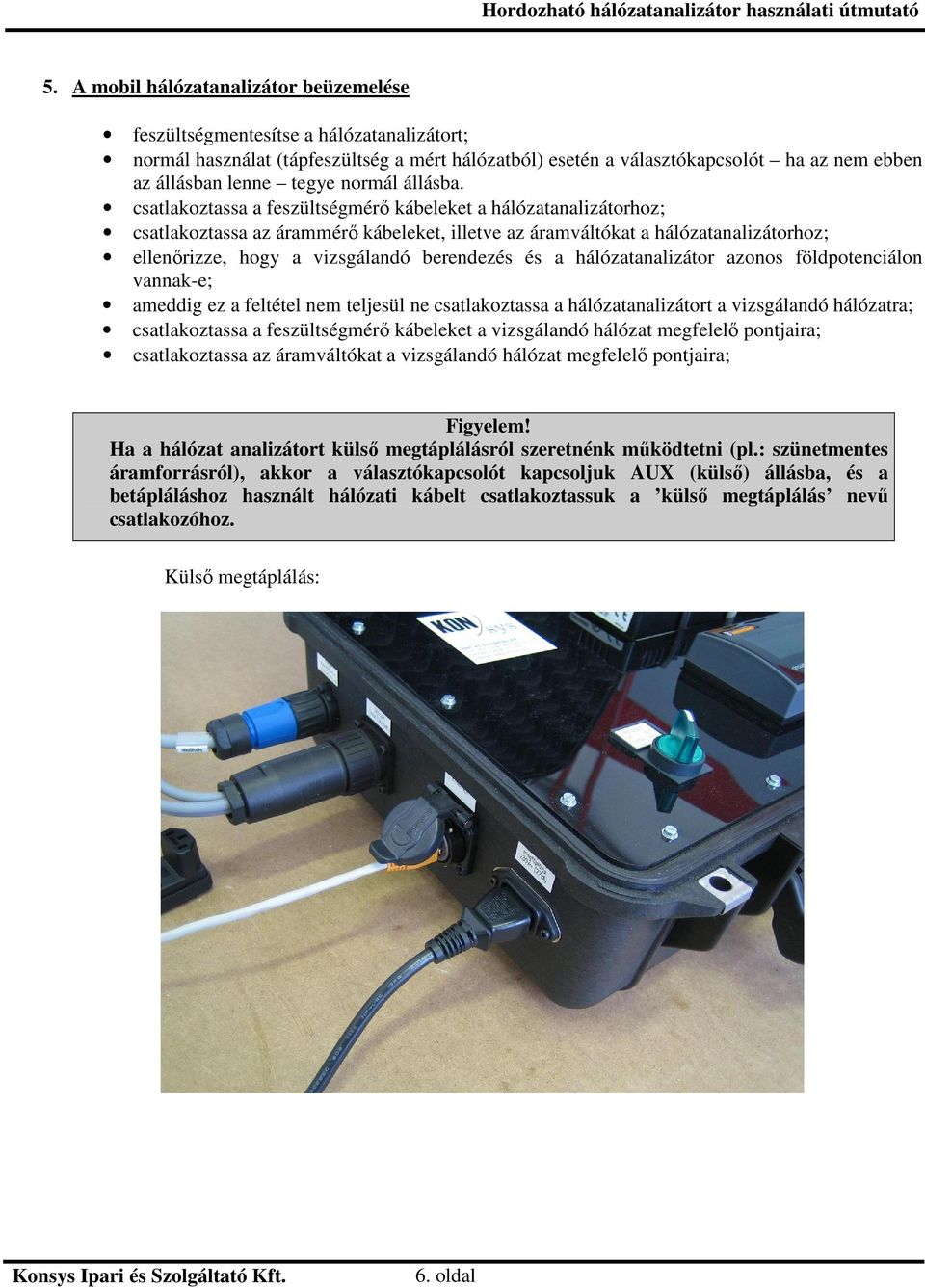

6 5. A mobil hálózatanalizátor beüzemelése feszültségmentesítse a hálózatanalizátort; normál használat (tápfeszültség a mért hálózatból) esetén a választókapcsolót ha az nem ebben az állásban lenne tegye normál állásba. csatlakoztassa a feszültségmér kábeleket a hálózatanalizátorhoz; csatlakoztassa az árammér kábeleket, illetve az áramváltókat a hálózatanalizátorhoz; ellenrizze, hogy a vizsgálandó berendezés és a hálózatanalizátor azonos földpotenciálon vannak-e; ameddig ez a feltétel nem teljesül ne csatlakoztassa a hálózatanalizátort a vizsgálandó hálózatra; csatlakoztassa a feszültségmér kábeleket a vizsgálandó hálózat megfelel pontjaira; csatlakoztassa az áramváltókat a vizsgálandó hálózat megfelel pontjaira; Figyelem! Ha a hálózat analizátort küls megtáplálásról szeretnénk mködtetni (pl.: szünetmentes áramforrásról), akkor a választókapcsolót kapcsoljuk AUX (küls) állásba, és a betápláláshoz használt hálózati kábelt csatlakoztassuk a küls megtáplálás nev csatlakozóhoz. Küls megtáplálás: 6. oldal

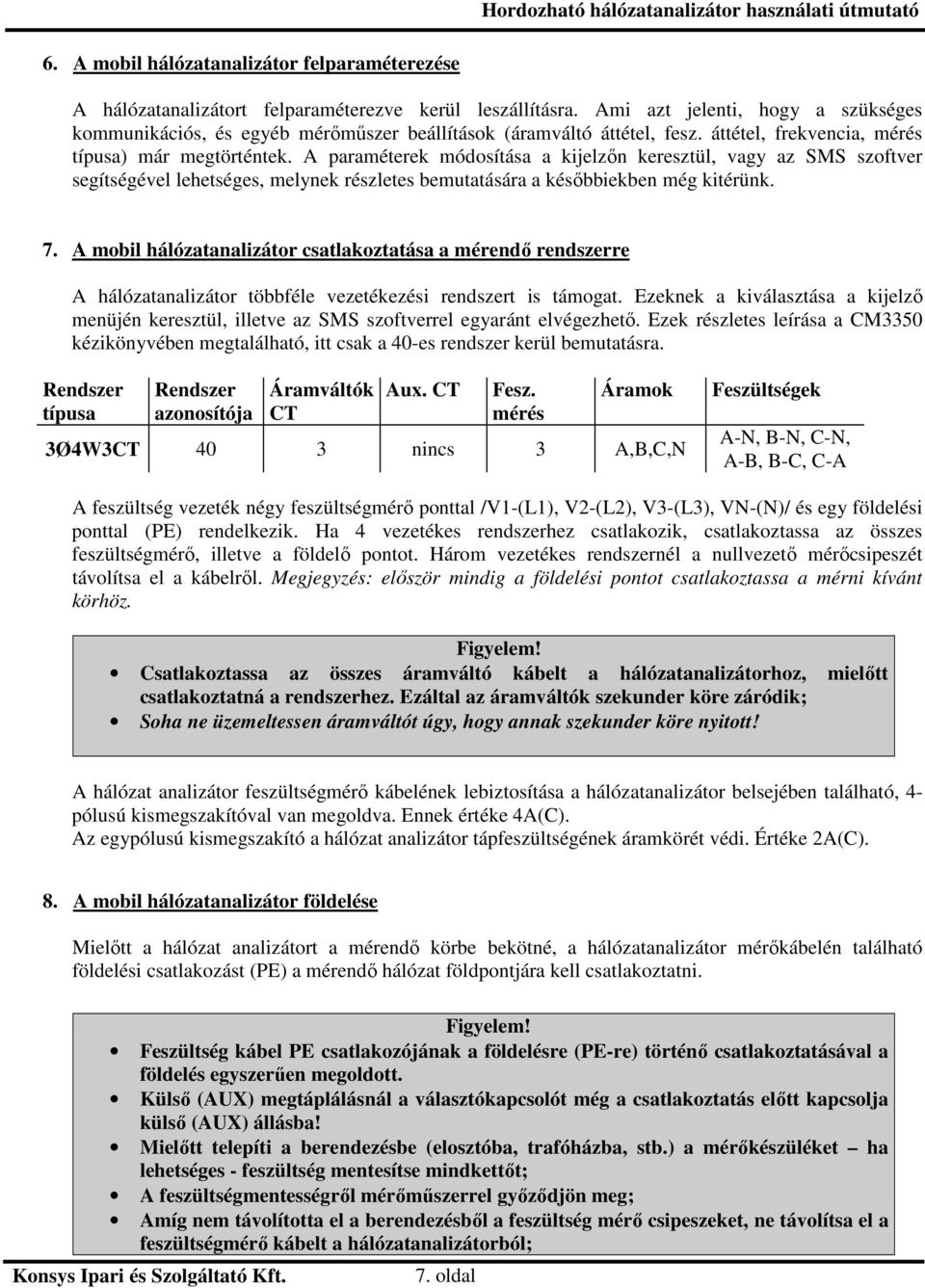

7 6. A mobil hálózatanalizátor felparaméterezése A hálózatanalizátort felparaméterezve kerül leszállításra. Ami azt jelenti, hogy a szükséges kommunikációs, és egyéb mérmszer beállítások (áramváltó áttétel, fesz. áttétel, frekvencia, mérés típusa) már megtörténtek. A paraméterek módosítása a kijelzn keresztül, vagy az SMS szoftver segítségével lehetséges, melynek részletes bemutatására a késbbiekben még kitérünk. 7. A mobil hálózatanalizátor csatlakoztatása a mérend rendszerre A hálózatanalizátor többféle vezetékezési rendszert is támogat. Ezeknek a kiválasztása a kijelz menüjén keresztül, illetve az SMS szoftverrel egyaránt elvégezhet. Ezek részletes leírása a CM3350 kézikönyvében megtalálható, itt csak a 40-es rendszer kerül bemutatásra. Rendszer típusa Rendszer azonosítója Áramváltók CT Aux. CT Fesz. mérés Áramok 3Ø4W3CT 40 3 nincs 3 A,B,C,N Feszültségek A-N, B-N, C-N, A-B, B-C, C-A A feszültség vezeték négy feszültségmér ponttal /V1-(L1), V2-(L2), V3-(L3), VN-(N)/ és egy földelési ponttal (PE) rendelkezik. Ha 4 vezetékes rendszerhez csatlakozik, csatlakoztassa az összes feszültségmér, illetve a földel pontot. Három vezetékes rendszernél a nullvezet mércsipeszét távolítsa el a kábelrl. Megjegyzés: elször mindig a földelési pontot csatlakoztassa a mérni kívánt körhöz. Figyelem! Csatlakoztassa az összes áramváltó kábelt a hálózatanalizátorhoz, mieltt csatlakoztatná a rendszerhez. Ezáltal az áramváltók szekunder köre záródik; Soha ne üzemeltessen áramváltót úgy, hogy annak szekunder köre nyitott! A hálózat analizátor feszültségmér kábelének lebiztosítása a hálózatanalizátor belsejében található, 4- pólusú kismegszakítóval van megoldva. Ennek értéke 4A(C). Az egypólusú kismegszakító a hálózat analizátor tápfeszültségének áramkörét védi. Értéke 2A(C). 8. A mobil hálózatanalizátor földelése Mieltt a hálózat analizátort a mérend körbe bekötné, a hálózatanalizátor mérkábelén található földelési csatlakozást (PE) a mérend hálózat földpontjára kell csatlakoztatni. Figyelem! Feszültség kábel PE csatlakozójának a földelésre (PE-re) történ csatlakoztatásával a földelés egyszeren megoldott. Küls (AUX) megtáplálásnál a választókapcsolót még a csatlakoztatás eltt kapcsolja küls (AUX) állásba! Mieltt telepíti a berendezésbe (elosztóba, trafóházba, stb.) a mérkészüléket ha lehetséges - feszültség mentesítse mindkettt; A feszültségmentességrl mérmszerrel gyzdjön meg; Amíg nem távolította el a berendezésbl a feszültség mér csipeszeket, ne távolítsa el a feszültségmér kábelt a hálózatanalizátorból; 7. oldal

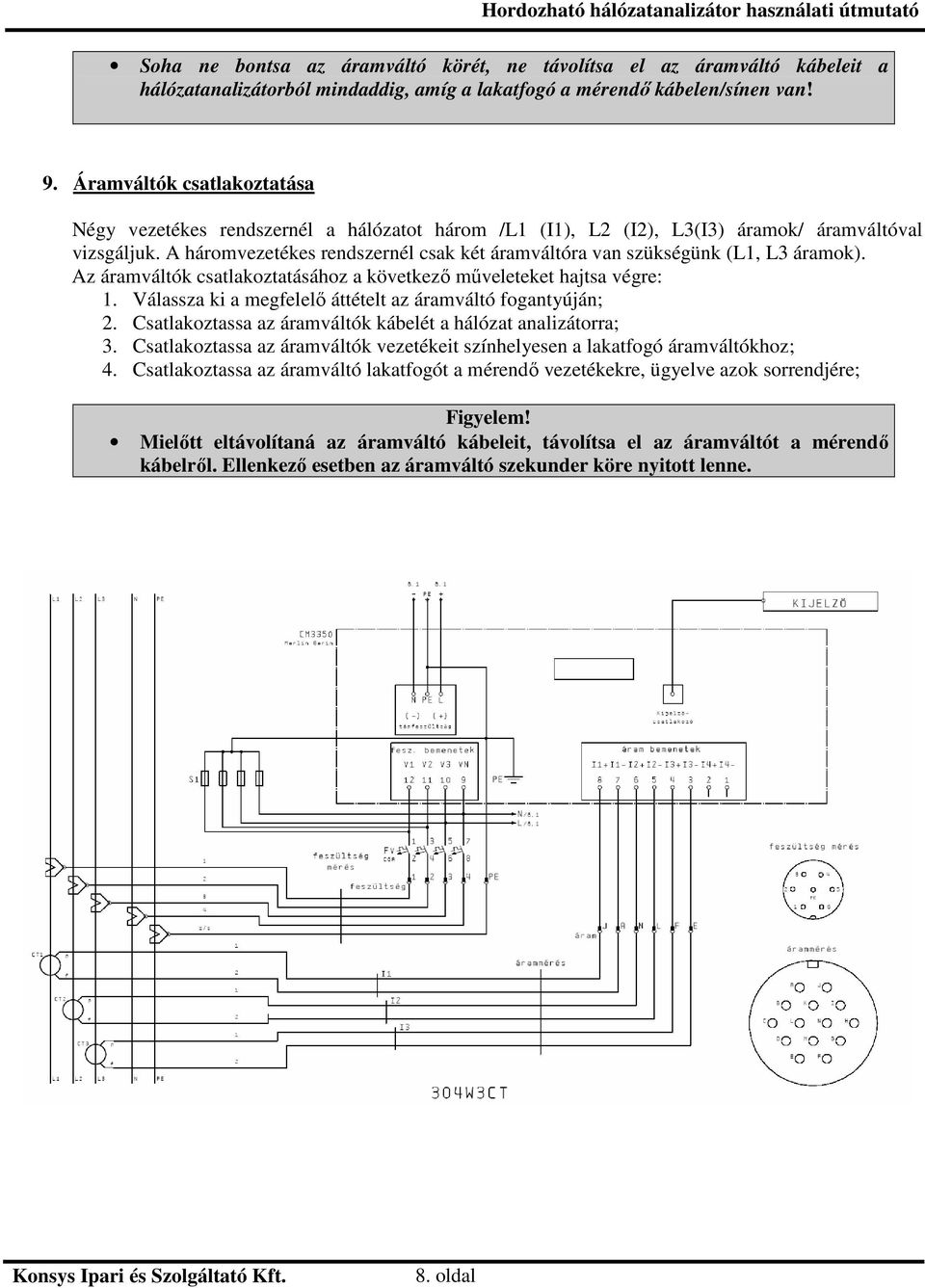

8 Soha ne bontsa az áramváltó körét, ne távolítsa el az áramváltó kábeleit a hálózatanalizátorból mindaddig, amíg a lakatfogó a mérend kábelen/sínen van! 9. Áramváltók csatlakoztatása Négy vezetékes rendszernél a hálózatot három /L1 (I1), L2 (I2), L3(I3) áramok/ áramváltóval vizsgáljuk. A háromvezetékes rendszernél csak két áramváltóra van szükségünk (L1, L3 áramok). Az áramváltók csatlakoztatásához a következ mveleteket hajtsa végre: 1. Válassza ki a megfelel áttételt az áramváltó fogantyúján; 2. Csatlakoztassa az áramváltók kábelét a hálózat analizátorra; 3. Csatlakoztassa az áramváltók vezetékeit színhelyesen a lakatfogó áramváltókhoz; 4. Csatlakoztassa az áramváltó lakatfogót a mérend vezetékekre, ügyelve azok sorrendjére; Figyelem! Mieltt eltávolítaná az áramváltó kábeleit, távolítsa el az áramváltót a mérend kábelrl. Ellenkez esetben az áramváltó szekunder köre nyitott lenne. 8. oldal

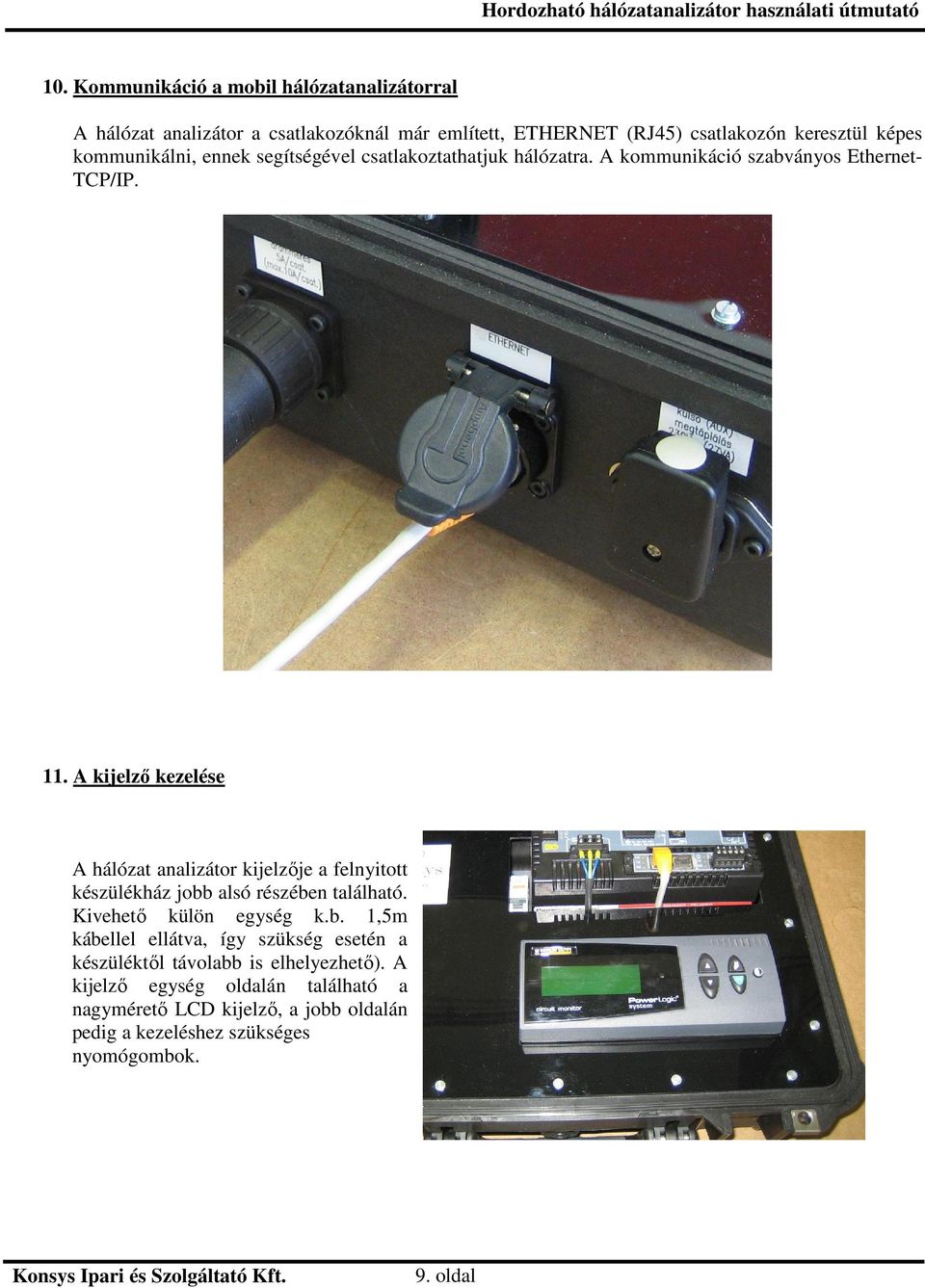

9 10. Kommunikáció a mobil hálózatanalizátorral A hálózat analizátor a csatlakozóknál már említett, ETHERNET (RJ45) csatlakozón keresztül képes kommunikálni, ennek segítségével csatlakoztathatjuk hálózatra. A kommunikáció szabványos Ethernet- TCP/IP. 11. A kijelz kezelése A hálózat analizátor kijelzje a felnyitott készülékház jobb alsó részében található. Kivehet külön egység k.b. 1,5m kábellel ellátva, így szükség esetén a készüléktl távolabb is elhelyezhet). A kijelz egység oldalán található a nagyméret LCD kijelz, a jobb oldalán pedig a kezeléshez szükséges nyomógombok. 9. oldal

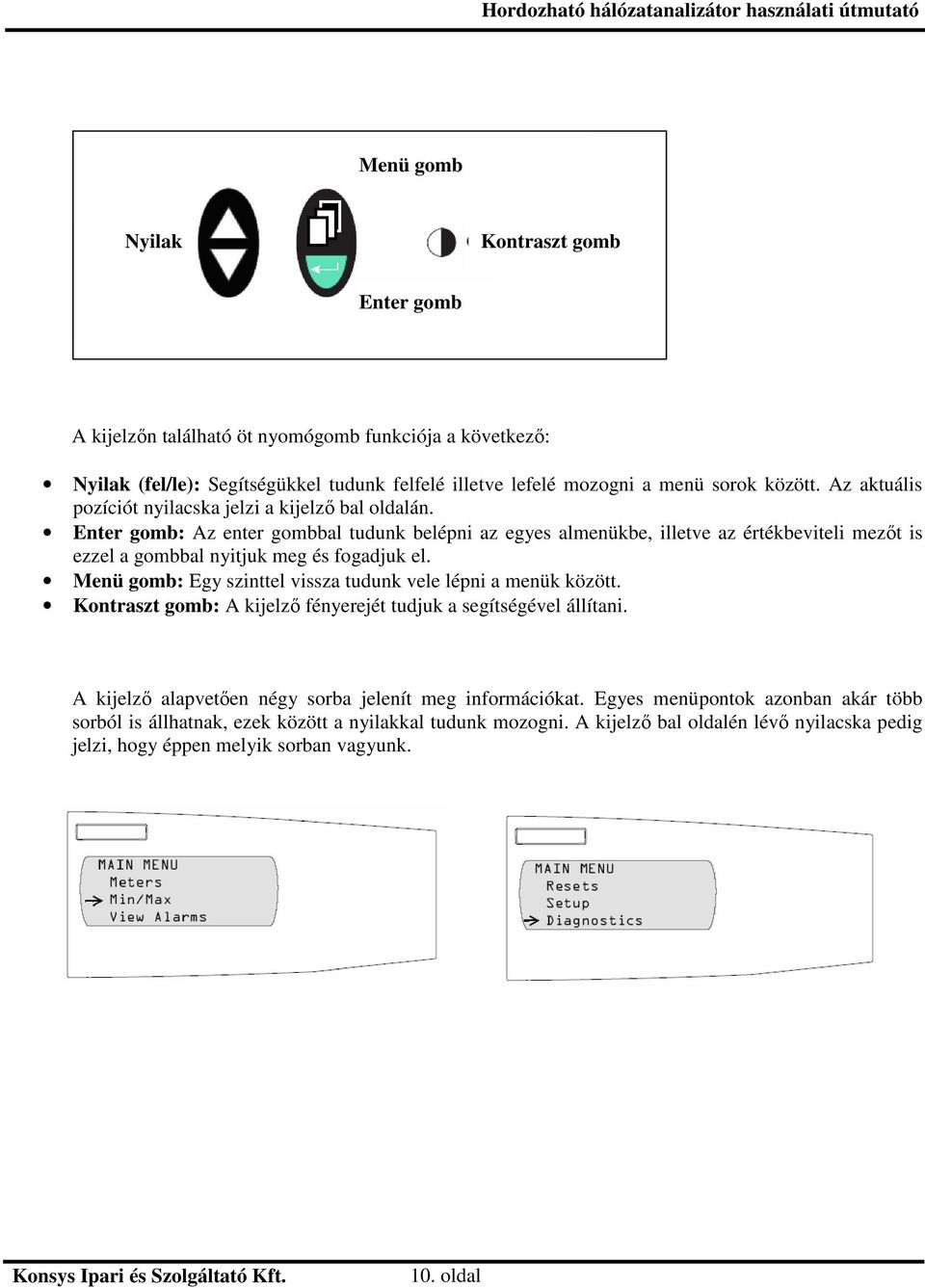

10 Menü gomb Nyilak Kontraszt gomb Enter gomb A kijelzn található öt nyomógomb funkciója a következ: Nyilak (fel/le): Segítségükkel tudunk felfelé illetve lefelé mozogni a menü sorok között. Az aktuális pozíciót nyilacska jelzi a kijelz bal oldalán. Enter gomb: Az enter gombbal tudunk belépni az egyes almenükbe, illetve az értékbeviteli mezt is ezzel a gombbal nyitjuk meg és fogadjuk el. Menü gomb: Egy szinttel vissza tudunk vele lépni a menük között. Kontraszt gomb: A kijelz fényerejét tudjuk a segítségével állítani. A kijelz alapveten négy sorba jelenít meg információkat. Egyes menüpontok azonban akár több sorból is állhatnak, ezek között a nyilakkal tudunk mozogni. A kijelz bal oldalén lév nyilacska pedig jelzi, hogy éppen melyik sorban vagyunk. 10. oldal

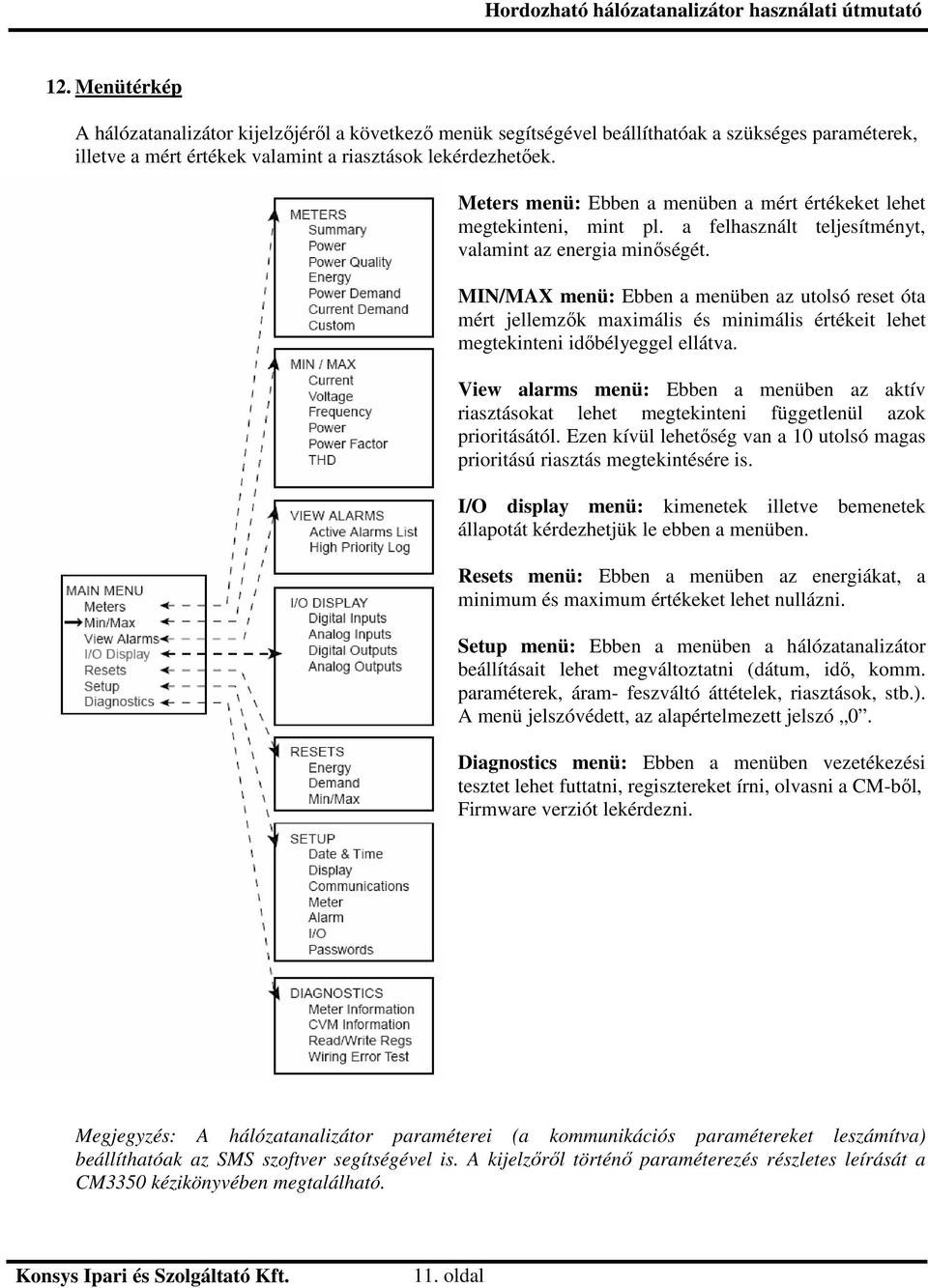

11 12. Menütérkép A hálózatanalizátor kijelzjérl a következ menük segítségével beállíthatóak a szükséges paraméterek, illetve a mért értékek valamint a riasztások lekérdezhetek. Meters menü: Ebben a menüben a mért értékeket lehet megtekinteni, mint pl. a felhasznált teljesítményt, valamint az energia minségét. MIN/MAX menü: Ebben a menüben az utolsó reset óta mért jellemzk maximális és minimális értékeit lehet megtekinteni idbélyeggel ellátva. View alarms menü: Ebben a menüben az aktív riasztásokat lehet megtekinteni függetlenül azok prioritásától. Ezen kívül lehetség van a 10 utolsó magas prioritású riasztás megtekintésére is. I/O display menü: kimenetek illetve bemenetek állapotát kérdezhetjük le ebben a menüben. Resets menü: Ebben a menüben az energiákat, a minimum és maximum értékeket lehet nullázni. Setup menü: Ebben a menüben a hálózatanalizátor beállításait lehet megváltoztatni (dátum, id, komm. paraméterek, áram- feszváltó áttételek, riasztások, stb.). A menü jelszóvédett, az alapértelmezett jelszó 0. Diagnostics menü: Ebben a menüben vezetékezési tesztet lehet futtatni, regisztereket írni, olvasni a CM-bl, Firmware verziót lekérdezni. Megjegyzés: A hálózatanalizátor paraméterei (a kommunikációs paramétereket leszámítva) beállíthatóak az SMS szoftver segítségével is. A kijelzrl történ paraméterezés részletes leírását a CM3350 kézikönyvében megtalálható. 11. oldal

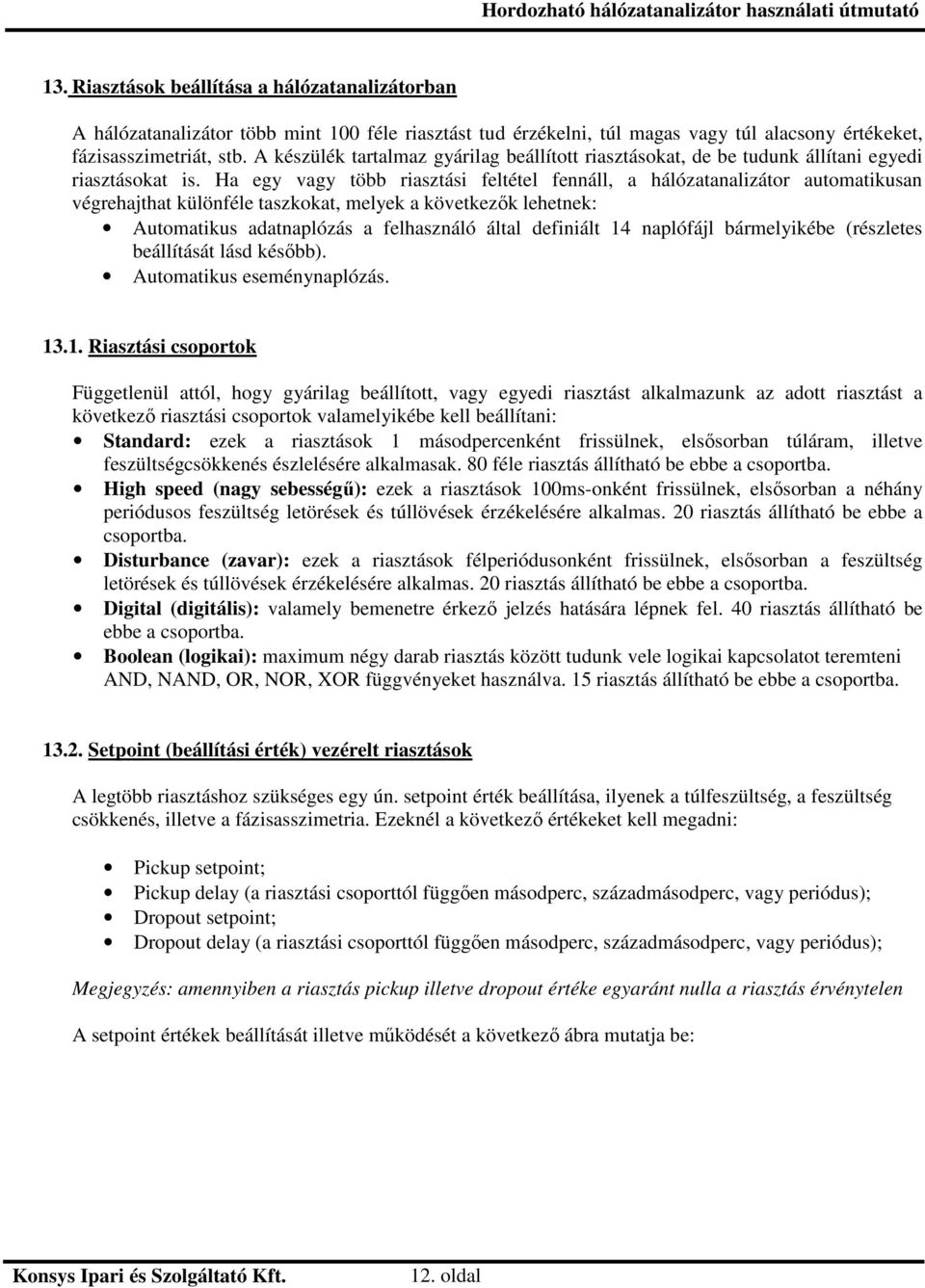

12 13. Riasztások beállítása a hálózatanalizátorban A hálózatanalizátor több mint 100 féle riasztást tud érzékelni, túl magas vagy túl alacsony értékeket, fázisasszimetriát, stb. A készülék tartalmaz gyárilag beállított riasztásokat, de be tudunk állítani egyedi riasztásokat is. Ha egy vagy több riasztási feltétel fennáll, a hálózatanalizátor automatikusan végrehajthat különféle taszkokat, melyek a következk lehetnek: Automatikus adatnaplózás a felhasználó által definiált 14 naplófájl bármelyikébe (részletes beállítását lásd késbb). Automatikus eseménynaplózás Riasztási csoportok Függetlenül attól, hogy gyárilag beállított, vagy egyedi riasztást alkalmazunk az adott riasztást a következ riasztási csoportok valamelyikébe kell beállítani: Standard: ezek a riasztások 1 másodpercenként frissülnek, elssorban túláram, illetve feszültségcsökkenés észlelésére alkalmasak. 80 féle riasztás állítható be ebbe a csoportba. High speed (nagy sebesség): ezek a riasztások 100ms-onként frissülnek, elssorban a néhány periódusos feszültség letörések és túllövések érzékelésére alkalmas. 20 riasztás állítható be ebbe a csoportba. Disturbance (zavar): ezek a riasztások félperiódusonként frissülnek, elssorban a feszültség letörések és túllövések érzékelésére alkalmas. 20 riasztás állítható be ebbe a csoportba. Digital (digitális): valamely bemenetre érkez jelzés hatására lépnek fel. 40 riasztás állítható be ebbe a csoportba. Boolean (logikai): maximum négy darab riasztás között tudunk vele logikai kapcsolatot teremteni AND, NAND, OR, NOR, XOR függvényeket használva. 15 riasztás állítható be ebbe a csoportba Setpoint (beállítási érték) vezérelt riasztások A legtöbb riasztáshoz szükséges egy ún. setpoint érték beállítása, ilyenek a túlfeszültség, a feszültség csökkenés, illetve a fázisasszimetria. Ezeknél a következ értékeket kell megadni: Pickup setpoint; Pickup delay (a riasztási csoporttól függen másodperc, századmásodperc, vagy periódus); Dropout setpoint; Dropout delay (a riasztási csoporttól függen másodperc, századmásodperc, vagy periódus); Megjegyzés: amennyiben a riasztás pickup illetve dropout értéke egyaránt nulla a riasztás érvénytelen A setpoint értékek beállítását illetve mködését a következ ábra mutatja be: 12. oldal

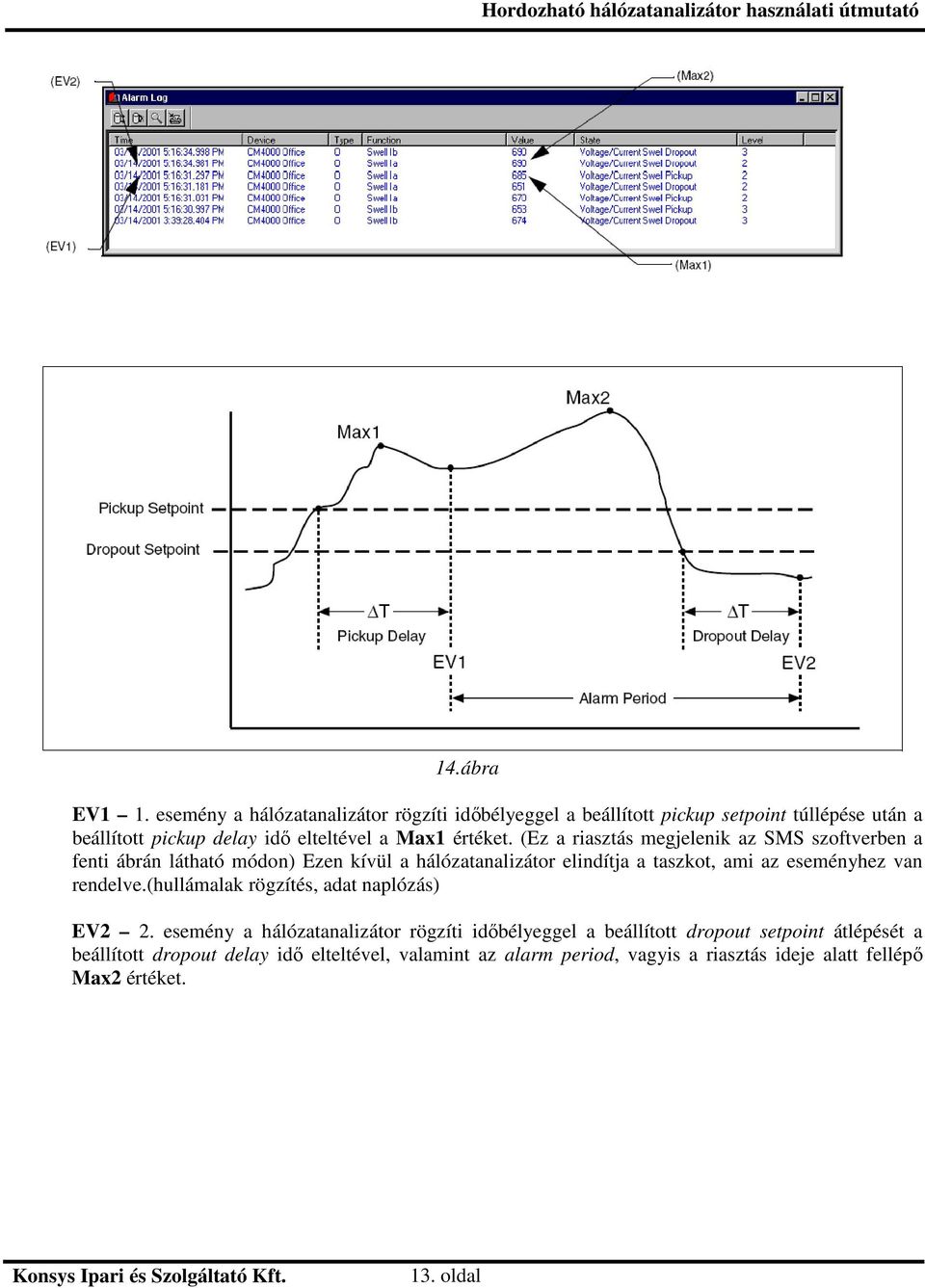

13 14.ábra EV1 1. esemény a hálózatanalizátor rögzíti idbélyeggel a beállított pickup setpoint túllépése után a beállított pickup delay id elteltével a Max1 értéket. (Ez a riasztás megjelenik az SMS szoftverben a fenti ábrán látható módon) Ezen kívül a hálózatanalizátor elindítja a taszkot, ami az eseményhez van rendelve.(hullámalak rögzítés, adat naplózás) EV2 2. esemény a hálózatanalizátor rögzíti idbélyeggel a beállított dropout setpoint átlépését a beállított dropout delay id elteltével, valamint az alarm period, vagyis a riasztás ideje alatt fellép Max2 értéket. 13. oldal

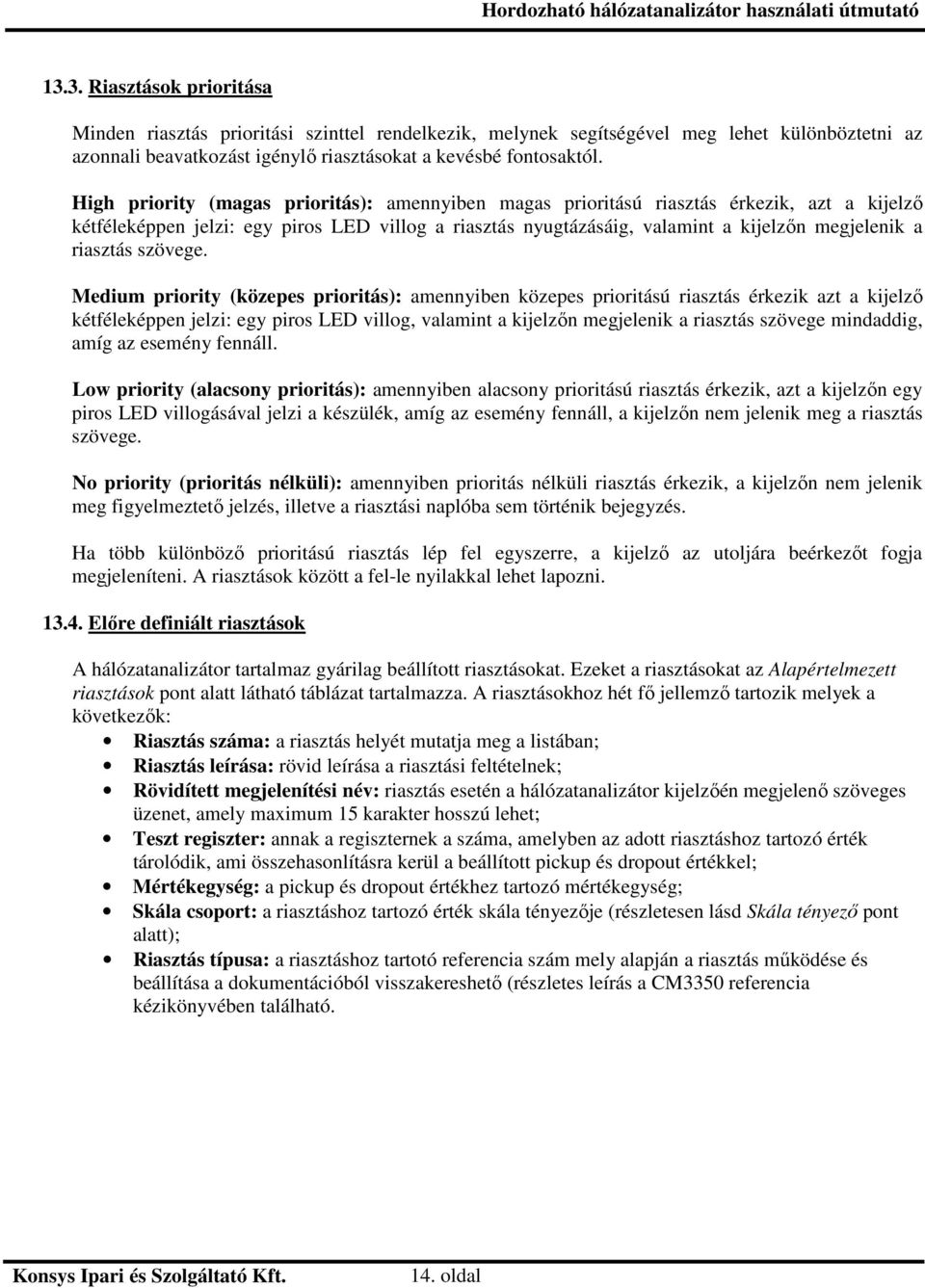

14 13.3. Riasztások prioritása Minden riasztás prioritási szinttel rendelkezik, melynek segítségével meg lehet különböztetni az azonnali beavatkozást igényl riasztásokat a kevésbé fontosaktól. High priority (magas prioritás): amennyiben magas prioritású riasztás érkezik, azt a kijelz kétféleképpen jelzi: egy piros LED villog a riasztás nyugtázásáig, valamint a kijelzn megjelenik a riasztás szövege. Medium priority (közepes prioritás): amennyiben közepes prioritású riasztás érkezik azt a kijelz kétféleképpen jelzi: egy piros LED villog, valamint a kijelzn megjelenik a riasztás szövege mindaddig, amíg az esemény fennáll. Low priority (alacsony prioritás): amennyiben alacsony prioritású riasztás érkezik, azt a kijelzn egy piros LED villogásával jelzi a készülék, amíg az esemény fennáll, a kijelzn nem jelenik meg a riasztás szövege. No priority (prioritás nélküli): amennyiben prioritás nélküli riasztás érkezik, a kijelzn nem jelenik meg figyelmeztet jelzés, illetve a riasztási naplóba sem történik bejegyzés. Ha több különböz prioritású riasztás lép fel egyszerre, a kijelz az utoljára beérkezt fogja megjeleníteni. A riasztások között a fel-le nyilakkal lehet lapozni Elre definiált riasztások A hálózatanalizátor tartalmaz gyárilag beállított riasztásokat. Ezeket a riasztásokat az Alapértelmezett riasztások pont alatt látható táblázat tartalmazza. A riasztásokhoz hét f jellemz tartozik melyek a következk: Riasztás száma: a riasztás helyét mutatja meg a listában; Riasztás leírása: rövid leírása a riasztási feltételnek; Rövidített megjelenítési név: riasztás esetén a hálózatanalizátor kijelzén megjelen szöveges üzenet, amely maximum 15 karakter hosszú lehet; Teszt regiszter: annak a regiszternek a száma, amelyben az adott riasztáshoz tartozó érték tárolódik, ami összehasonlításra kerül a beállított pickup és dropout értékkel; Mértékegység: a pickup és dropout értékhez tartozó mértékegység; Skála csoport: a riasztáshoz tartozó érték skála tényezje (részletesen lásd Skála tényez pont alatt); Riasztás típusa: a riasztáshoz tartotó referencia szám mely alapján a riasztás mködése és beállítása a dokumentációból visszakereshet (részletes leírás a CM3350 referencia kézikönyvében található. 14. oldal

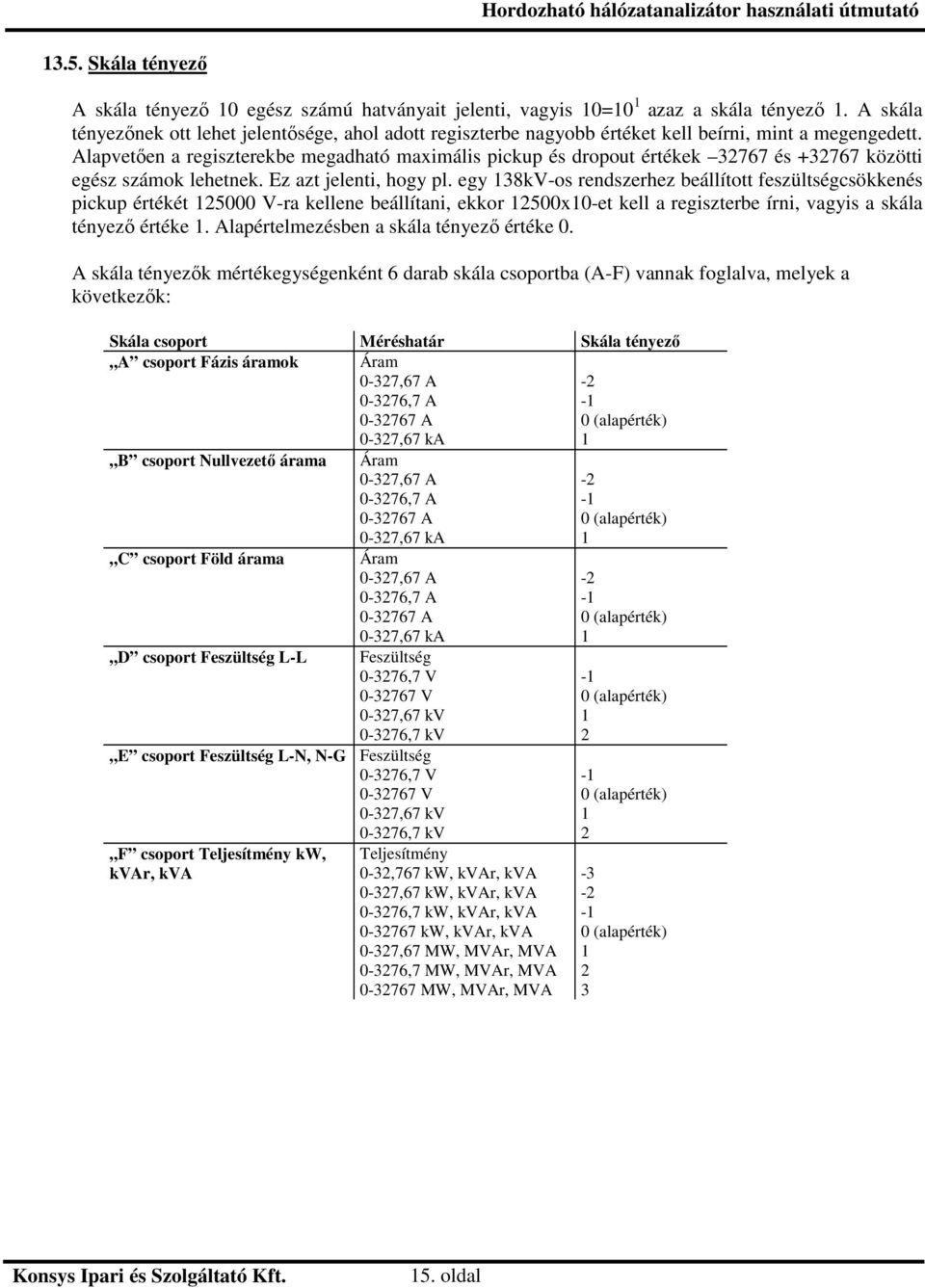

15 13.5. Skála tényez A skála tényez 10 egész számú hatványait jelenti, vagyis 10=10 1 azaz a skála tényez 1. A skála tényeznek ott lehet jelentsége, ahol adott regiszterbe nagyobb értéket kell beírni, mint a megengedett. Alapveten a regiszterekbe megadható maximális pickup és dropout értékek és közötti egész számok lehetnek. Ez azt jelenti, hogy pl. egy 138kV-os rendszerhez beállított feszültségcsökkenés pickup értékét V-ra kellene beállítani, ekkor 12500x10-et kell a regiszterbe írni, vagyis a skála tényez értéke 1. Alapértelmezésben a skála tényez értéke 0. A skála tényezk mértékegységenként 6 darab skála csoportba (A-F) vannak foglalva, melyek a következk: Skála csoport Méréshatár Skála tényez A csoport Fázis áramok Áram 0-327,67 A ,7 A A 0-327,67 ka (alapérték) 1 B csoport Nullvezet árama C csoport Föld árama D csoport Feszültség L-L Áram 0-327,67 A ,7 A A 0-327,67 ka Áram 0-327,67 A ,7 A A 0-327,67 ka Feszültség ,7 V V 0-327,67 kv ,7 kv E csoport Feszültség L-N, N-G Feszültség ,7 V V 0-327,67 kv ,7 kv F csoport Teljesítmény kw, kvar, kva Teljesítmény 0-32,767 kw, kvar, kva 0-327,67 kw, kvar, kva ,7 kw, kvar, kva kw, kvar, kva 0-327,67 MW, MVAr, MVA ,7 MW, MVAr, MVA MW, MVAr, MVA (alapérték) (alapérték) (alapérték) (alapérték) (alapérték) oldal

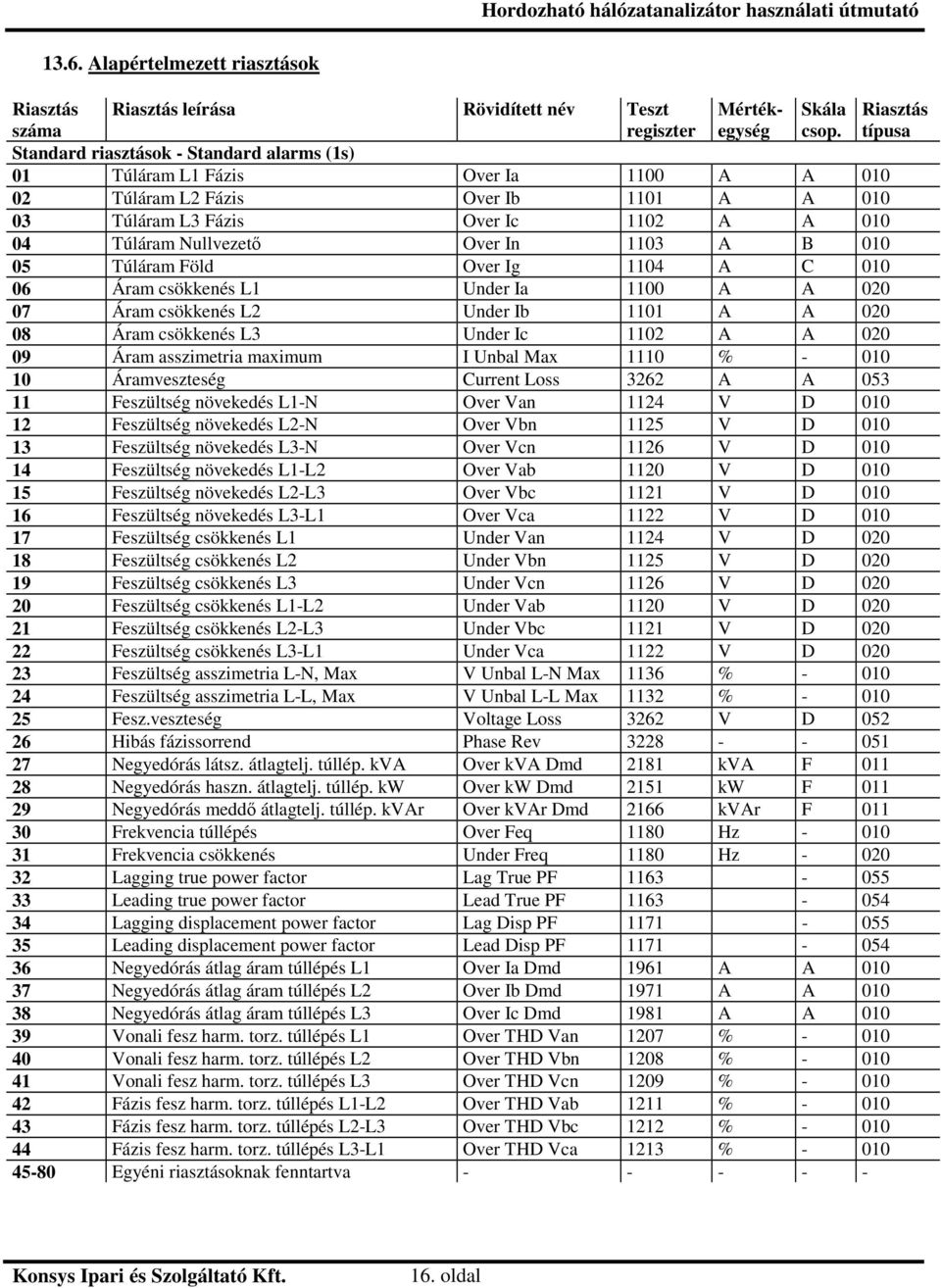

16 13.6. Alapértelmezett riasztások Riasztás száma Riasztás leírása Rövidített név Teszt regiszter Mértékegység Skála csop. Riasztás típusa Standard riasztások - Standard alarms (1s) 01 Túláram L1 Fázis Over Ia 1100 A A Túláram L2 Fázis Over Ib 1101 A A Túláram L3 Fázis Over Ic 1102 A A Túláram Nullvezet Over In 1103 A B Túláram Föld Over Ig 1104 A C Áram csökkenés L1 Under Ia 1100 A A Áram csökkenés L2 Under Ib 1101 A A Áram csökkenés L3 Under Ic 1102 A A Áram asszimetria maximum I Unbal Max 1110 % Áramveszteség Current Loss 3262 A A Feszültség növekedés L1-N Over Van 1124 V D Feszültség növekedés L2-N Over Vbn 1125 V D Feszültség növekedés L3-N Over Vcn 1126 V D Feszültség növekedés L1-L2 Over Vab 1120 V D Feszültség növekedés L2-L3 Over Vbc 1121 V D Feszültség növekedés L3-L1 Over Vca 1122 V D Feszültség csökkenés L1 Under Van 1124 V D Feszültség csökkenés L2 Under Vbn 1125 V D Feszültség csökkenés L3 Under Vcn 1126 V D Feszültség csökkenés L1-L2 Under Vab 1120 V D Feszültség csökkenés L2-L3 Under Vbc 1121 V D Feszültség csökkenés L3-L1 Under Vca 1122 V D Feszültség asszimetria L-N, Max V Unbal L-N Max 1136 % Feszültség asszimetria L-L, Max V Unbal L-L Max 1132 % Fesz.veszteség Voltage Loss 3262 V D Hibás fázissorrend Phase Rev Negyedórás látsz. átlagtelj. túllép. kva Over kva Dmd 2181 kva F Negyedórás haszn. átlagtelj. túllép. kw Over kw Dmd 2151 kw F Negyedórás medd átlagtelj. túllép. kvar Over kvar Dmd 2166 kvar F Frekvencia túllépés Over Feq 1180 Hz Frekvencia csökkenés Under Freq 1180 Hz Lagging true power factor Lag True PF Leading true power factor Lead True PF Lagging displacement power factor Lag Disp PF Leading displacement power factor Lead Disp PF Negyedórás átlag áram túllépés L1 Over Ia Dmd 1961 A A Negyedórás átlag áram túllépés L2 Over Ib Dmd 1971 A A Negyedórás átlag áram túllépés L3 Over Ic Dmd 1981 A A Vonali fesz harm. torz. túllépés L1 Over THD Van 1207 % Vonali fesz harm. torz. túllépés L2 Over THD Vbn 1208 % Vonali fesz harm. torz. túllépés L3 Over THD Vcn 1209 % Fázis fesz harm. torz. túllépés L1-L2 Over THD Vab 1211 % Fázis fesz harm. torz. túllépés L2-L3 Over THD Vbc 1212 % Fázis fesz harm. torz. túllépés L3-L1 Over THD Vca 1213 % Egyéni riasztásoknak fenntartva oldal

17 Riasztás száma Riasztás leírása Rövidített név Teszt regiszter Mértékegység Skála csop. Riasztás típusa Nagy sebesség riasztások - High speed alarms (100ms) 01 Túláram L1 Fázis Over Ia HS 1000 A A Túláram L2 Fázis Over Ib HS 1001 A A Túláram L3 Fázis Over Ic HS 1002 A A Túláram Nullvezet Over In HS 1003 A B Túláram Föld Over Ig HS 1004 A C Feszültség növekedés L1-N Over Van HS 1024 V D Feszültség növekedés L2-N Over Vbn HS 1025 V D Feszültség növekedés L3-N Over Vcn HS 1026 V D Feszültség növekedés L1-L2 Over Vab HS 1020 V D Feszültség növekedés L2-L3 Over Vbc HS 1021 V D Feszültség növekedés L3-L1 Over Vca HS 1022 V D Feszültség növekedés N-G Over Vng HS 1027 V E Feszültség csökkenés L1 Under Van HS 1024 V D Feszültség csökkenés L2 Under Vbn HS 1025 V D Feszültség csökkenés L3 Under Vcn HS 1026 V D Feszültség csökkenés L1-L2 Under Vab HS 1020 V D Feszültség csökkenés L2-L3 Under Vbc HS 1021 V D Feszültség csökkenés L3-L1 Under Vca HS 1022 V D Egyéni riasztásoknak fenntartva Zavarírás rögzítés - Disturbance monitoring(1/2periódus) 01 Feszültség túllövés L1 Swell Van 4 V D Feszültség túllövés L2 Swell Vbn 5 V D Feszültség túllövés L3 Swell Vcn 6 V D Feszültség túllövés N-G Swell Vng 7 V E Feszültség túllövés L1-L2 Swell Vab 1 V D Feszültség túllövés L2-L3 Swell Vbc 2 V D Feszültség túllövés L3-L1 Swell Vca 3 V D Feszültség letörés L1 Sag Van 4 V D Feszültség letörés L2 Sag Vbn 5 V D Feszültség letörés L3 Sag Vcn 6 V D Feszültség letörés L1-L2 Sag Vab 1 V D Feszültség letörés L2-L3 Sag Vbc 2 V D Feszültség letörés L3-L1 Sag Vca 3 V D Áram túllövés L1 Swell Ia 8 A A Áram túllövés L2 Swell Ib 9 A A Áram túllövés L3 Swell Ic 10 A A Áram túllövés N Swell In 11 A B Áram letörés L1 Sag Ia 8 A A Áram letörés L2 Sag Ib 9 A A Áram letörés L3 Sag Ic 10 A A oldal

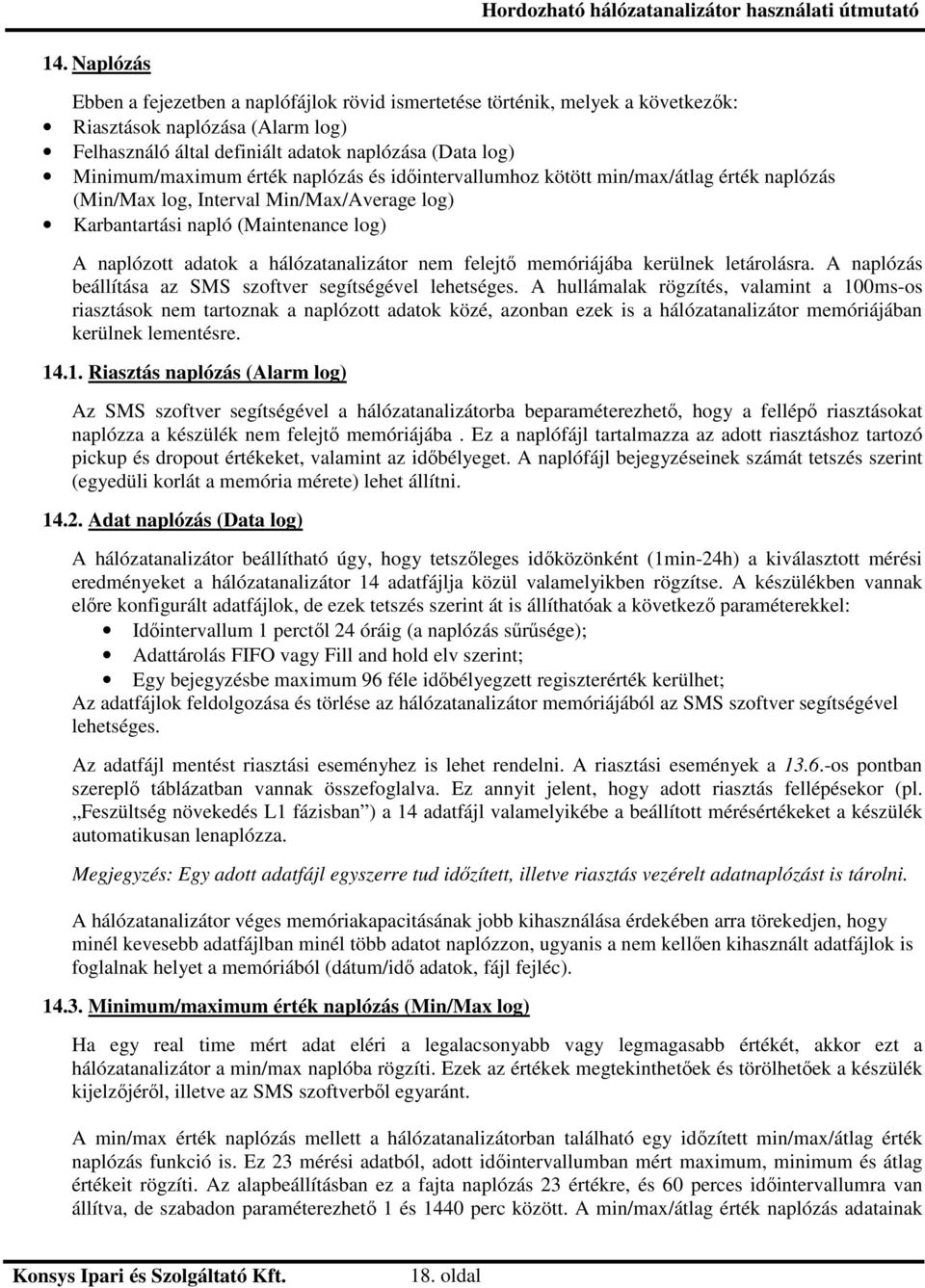

18 14. Naplózás Ebben a fejezetben a naplófájlok rövid ismertetése történik, melyek a következk: Riasztások naplózása (Alarm log) Felhasználó által definiált adatok naplózása (Data log) Minimum/maximum érték naplózás és idintervallumhoz kötött min/max/átlag érték naplózás (Min/Max log, Interval Min/Max/Average log) Karbantartási napló (Maintenance log) A naplózott adatok a hálózatanalizátor nem felejt memóriájába kerülnek letárolásra. A naplózás beállítása az SMS szoftver segítségével lehetséges. A hullámalak rögzítés, valamint a 100ms-os riasztások nem tartoznak a naplózott adatok közé, azonban ezek is a hálózatanalizátor memóriájában kerülnek lementésre Riasztás naplózás (Alarm log) Az SMS szoftver segítségével a hálózatanalizátorba beparaméterezhet, hogy a fellép riasztásokat naplózza a készülék nem felejt memóriájába. Ez a naplófájl tartalmazza az adott riasztáshoz tartozó pickup és dropout értékeket, valamint az idbélyeget. A naplófájl bejegyzéseinek számát tetszés szerint (egyedüli korlát a memória mérete) lehet állítni Adat naplózás (Data log) A hálózatanalizátor beállítható úgy, hogy tetszleges idközönként (1min-24h) a kiválasztott mérési eredményeket a hálózatanalizátor 14 adatfájlja közül valamelyikben rögzítse. A készülékben vannak elre konfigurált adatfájlok, de ezek tetszés szerint át is állíthatóak a következ paraméterekkel: Idintervallum 1 perctl 24 óráig (a naplózás srsége); Adattárolás FIFO vagy Fill and hold elv szerint; Egy bejegyzésbe maximum 96 féle idbélyegzett regiszterérték kerülhet; Az adatfájlok feldolgozása és törlése az hálózatanalizátor memóriájából az SMS szoftver segítségével lehetséges. Az adatfájl mentést riasztási eseményhez is lehet rendelni. A riasztási események a os pontban szerepl táblázatban vannak összefoglalva. Ez annyit jelent, hogy adott riasztás fellépésekor (pl. Feszültség növekedés L1 fázisban ) a 14 adatfájl valamelyikébe a beállított mérésértékeket a készülék automatikusan lenaplózza. Megjegyzés: Egy adott adatfájl egyszerre tud idzített, illetve riasztás vezérelt adatnaplózást is tárolni. A hálózatanalizátor véges memóriakapacitásának jobb kihasználása érdekében arra törekedjen, hogy minél kevesebb adatfájlban minél több adatot naplózzon, ugyanis a nem kellen kihasznált adatfájlok is foglalnak helyet a memóriából (dátum/id adatok, fájl fejléc) Minimum/maximum érték naplózás (Min/Max log) Ha egy real time mért adat eléri a legalacsonyabb vagy legmagasabb értékét, akkor ezt a hálózatanalizátor a min/max naplóba rögzíti. Ezek az értékek megtekinthetek és törölhetek a készülék kijelzjérl, illetve az SMS szoftverbl egyaránt. A min/max érték naplózás mellett a hálózatanalizátorban található egy idzített min/max/átlag érték naplózás funkció is. Ez 23 mérési adatból, adott idintervallumban mért maximum, minimum és átlag értékeit rögzíti. Az alapbeállításban ez a fajta naplózás 23 értékre, és 60 perces idintervallumra van állítva, de szabadon paraméterezhet 1 és 1440 perc között. A min/max/átlag érték naplózás adatainak 18. oldal

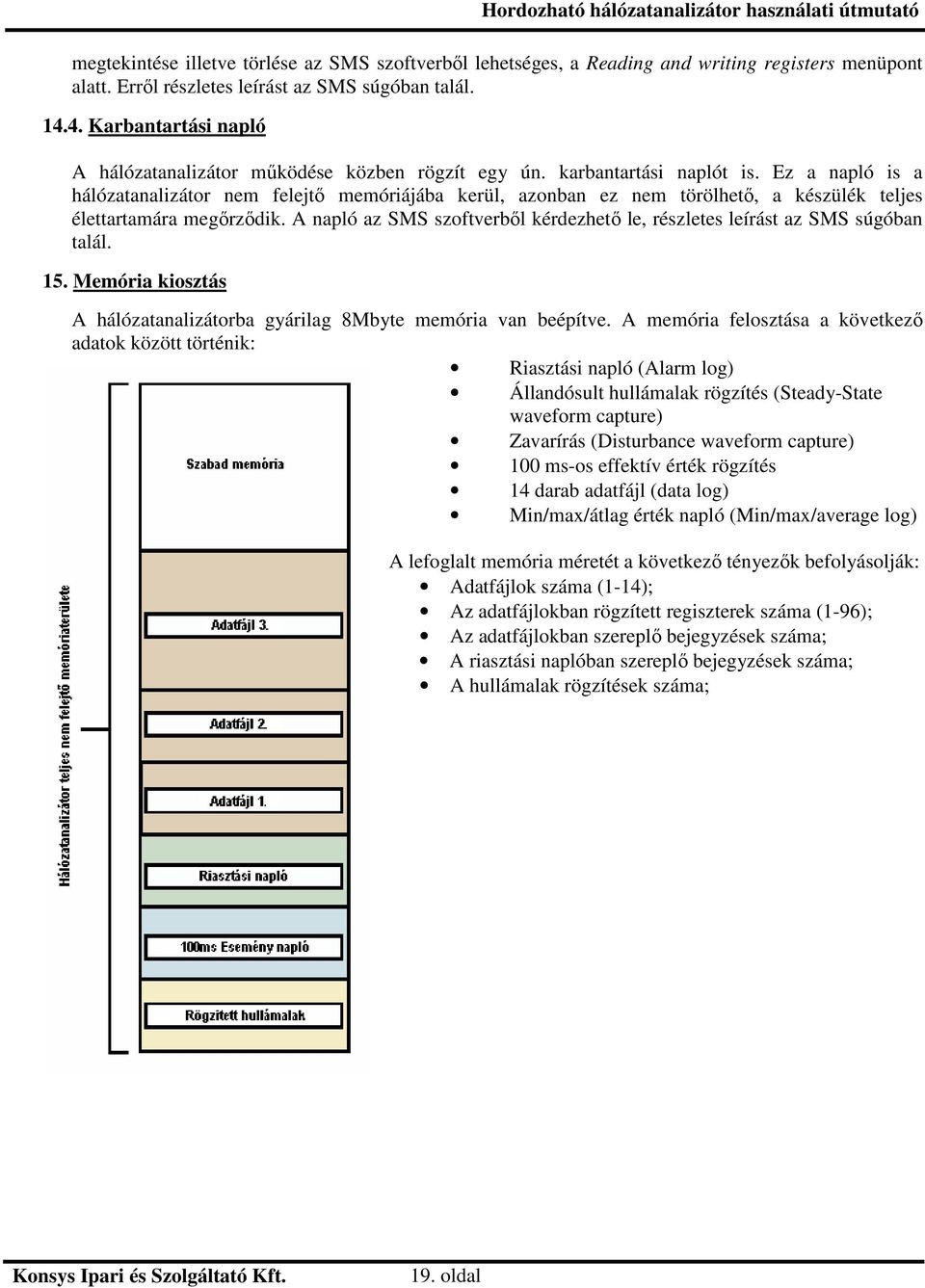

19 megtekintése illetve törlése az SMS szoftverbl lehetséges, a Reading and writing registers menüpont alatt. Errl részletes leírást az SMS súgóban talál Karbantartási napló A hálózatanalizátor mködése közben rögzít egy ún. karbantartási naplót is. Ez a napló is a hálózatanalizátor nem felejt memóriájába kerül, azonban ez nem törölhet, a készülék teljes élettartamára megrzdik. A napló az SMS szoftverbl kérdezhet le, részletes leírást az SMS súgóban talál. 15. Memória kiosztás A hálózatanalizátorba gyárilag 8Mbyte memória van beépítve. A memória felosztása a következ adatok között történik: Riasztási napló (Alarm log) Állandósult hullámalak rögzítés (Steady-State waveform capture) Zavarírás (Disturbance waveform capture) 100 ms-os effektív érték rögzítés 14 darab adatfájl (data log) Min/max/átlag érték napló (Min/max/average log) A lefoglalt memória méretét a következ tényezk befolyásolják: Adatfájlok száma (1-14); Az adatfájlokban rögzített regiszterek száma (1-96); Az adatfájlokban szerepl bejegyzések száma; A riasztási naplóban szerepl bejegyzések száma; A hullámalak rögzítések száma; 19. oldal

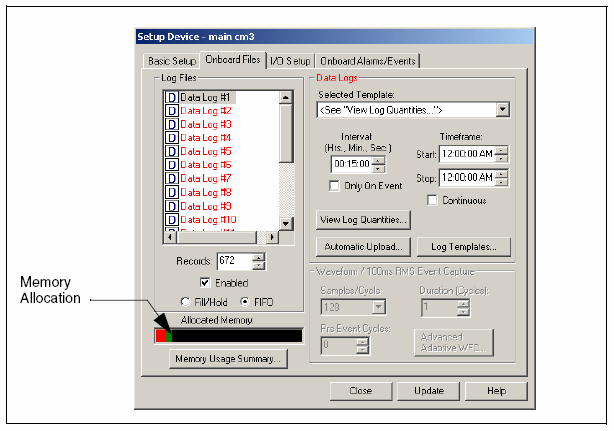

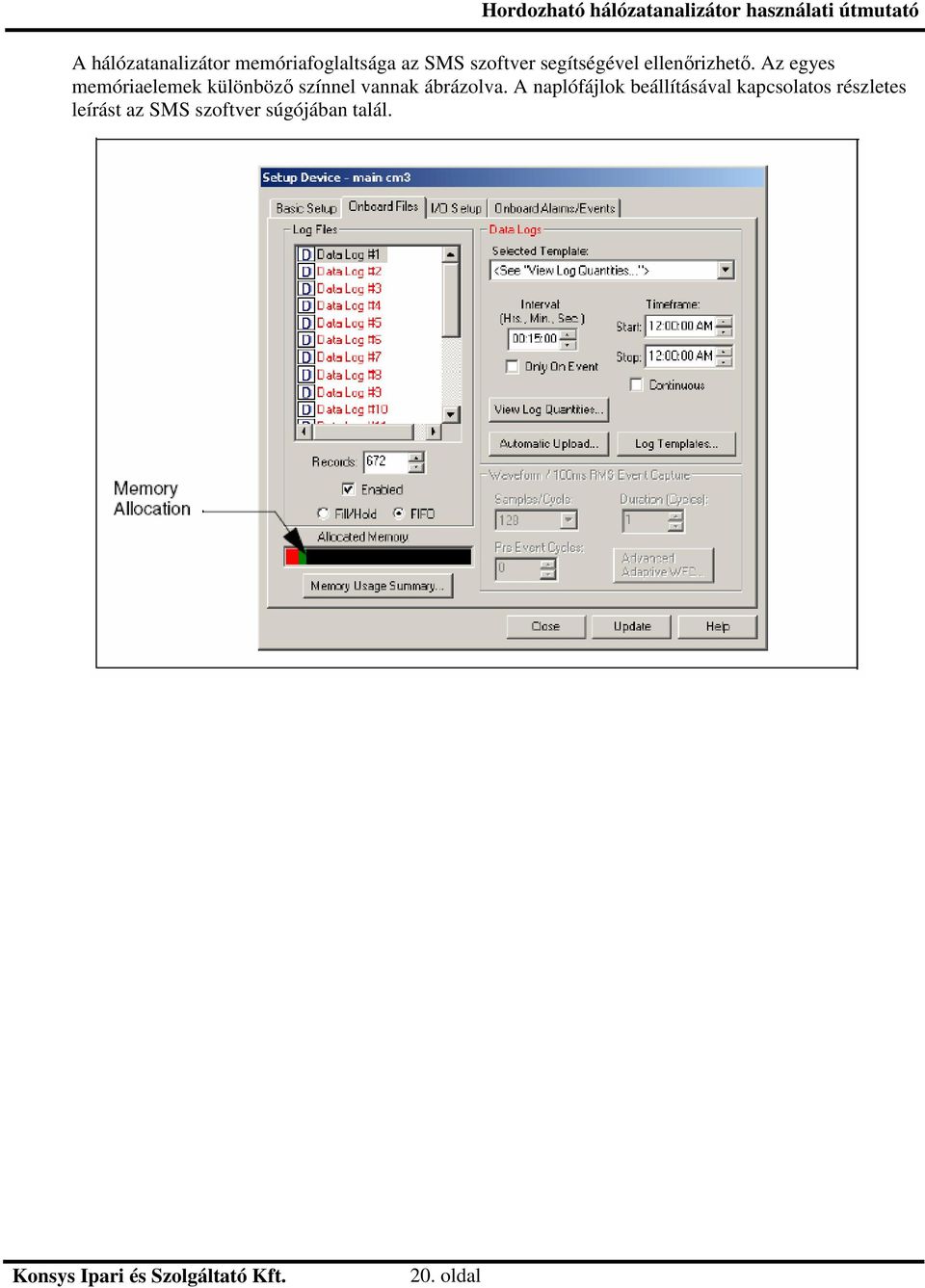

20 A hálózatanalizátor memóriafoglaltsága az SMS szoftver segítségével ellenrizhet. Az egyes memóriaelemek különböz színnel vannak ábrázolva. A naplófájlok beállításával kapcsolatos részletes leírást az SMS szoftver súgójában talál. 20. oldal

21 16. Hullámalak rögzítés A hullámalak rögzítéssel láthatóvá és elemezhetvé válnak az adott üzem villamos hálózatán bekövetkez különböz elektromos letörések és túllövések (pl. nagy fogyasztók egyszerre indulásakor, villámcsapáskor, stb). A rendszer riasztások úgy paramáterezhetek, hogy érzékeljék és rögzítsék ezeket az ingadozásokat, lehetvé téve az ezekre való gyors reagálást. A hálózatanalizátor egy olyan bonyolult, nagy sebesség mintavételezési eljárást használ, melynek segítségével akár ciklusonként 128 mintát is tud venni az összes áram, illetve feszültség bemenetérl. Ezeknek a mintavételeknek alapján a hullámalakot a memóriájába rögzíti. A hullámalakok az SMS szoftverben grafikusan is megjeleníthetek. A hullámalak rögzítés indítása alapveten kétféleképpen történhet: manuálisan illetve automatikusan (valamilyen zavar által kiváltva). Az elbbit állandósult hullámalak rögzítésnek (Steady-state waveform capture), az utóbbit zavarírásnak (Disturbance waveform capture) hívjuk. Az állandósult hullámalak rögzítéssel a felharmonikus tartalmat (63. felharmonikusig), a teljes harmonikus torzítást, valamint az energia minséget tudjuk vizsgálni az összes mérési csatornán. A zavarírás funkció automatikusan elindul az adott zavar vagy riasztáshoz (pl. feszültség letörés) rendelve. Az SMS szoftverben kell beállítani, hogy mikor induljon a zavarírás, illetve hány periódust rögzítsen. 21. oldal

22 ms-os effektív érték rögzítés A 100ms-os effektív érték rögzítés egy esemény hatására adott intervallumon keresztül rögzíti a hálózat hat legfontosabb jellemzjét (lásd táblázat). Segítségével jól elemezhet adatokat kapunk valamilyen eseményrl (pl. egy motor indítása), kevés memória felhasználásával. A rögzítést valamilyen beállított riasztás indíthatja, és legfeljebb 300 másodpercnyi adatot tud rögzíteni. 100ms-os effektív értékek Fázis áramok, nullvezet árama Fázis feszültségek, vonali feszültségek Hasznos teljesítmény fázisonként, összesen Medd teljesítmény fázisonként, összesen Látszólagos teljesítmény fázisonként, összesen Teljesítménytényez 17. Hálózatanalizátor viselkedése hibaesemény fellépésekor Amikor a hálózatanalizátor valamilyen letörést vagy túllövést érzékel, a következ dolgot hajthatja végre: Hullámalakot rögzíti: 128 minta per másodperces felbontással az összes feszültég és áram bemenetén. Kétféle ilyen automatikus naplózás van a zavarírás, valamint a 100ms-os effektív érték rögzítés. Rögzíti az eseményt a riasztási naplóba: A hibaesemény fellépésekor idbélyegezve rögzíti a pickup delay alatt mért effektív érték szélsértékét. Ezen kívül a hiba megszntével idbélyegezve rögzíti a hiba során fellép effektív szélsértéket is a riasztási naplóba. Automatikus mentés az adatfájlok egyikébe Kimeneti relé mködtetése: a hibaesemény fellépésekor. Riasztás kijelzése: a kijelzn egy piros LED valamint szöveges üzenet segítségével. A kijelzrl a 10 utolsó magas prioritású riasztás is visszakövethet. 22. oldal

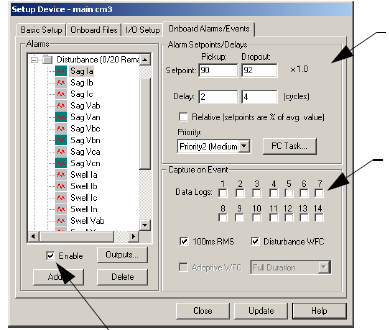

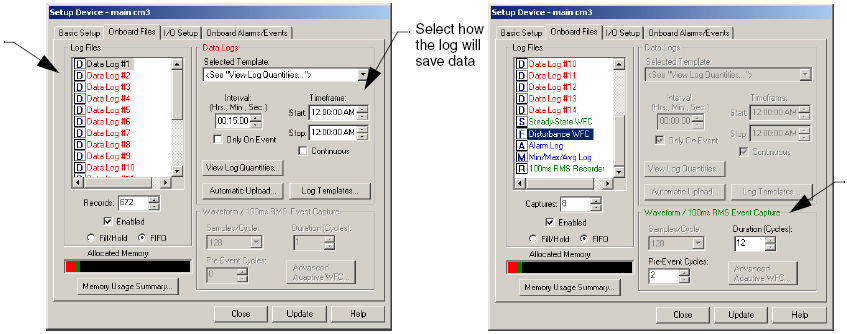

23 18. Zavarírás beállítása SMS szoftver segítségével Az SMS szoftverben a Setup/Devices Routing menüpont alatt, a Device Setup ablakban lehet beállítani a hálózatanalizátor zavaríró funkcióját. Miután az alapbeállításokat elvégeztük a hálóztanalizátoron, a következ lépéseket kell végrehajtani: A memóriaterület beállítása a riasztási naplónak, a hullámalak rögzítésnek valamint az adatfájloknak az Onboard Files fül alatt. Adatfájl kiválaszt ása Adatmentés idpontja Hullámalak rögzítés hossza Riasztási esemény összerendelése az adatfájllal, valamint a hullámalak/100ms effektív érték rögzítéssel. Riasztás paraméterezése Riasztás összerendelése az adatfájllal, és a hullámalak/100ms effektív érték rögzítéssel. Riasztás élesítése 23. oldal

24 19. A hálózatanalizátor karbantartása A hálózatanalizátor nem igényel karbantartást, valamint nem tartalmaz a használója által javítható alkatrészt. Amennyiben a hálózatanalizátor meghibásodik vegye fel a kapcsolatot a gyártóval. A hálózatanalizátor felnyitása a garancia elvesztését vonja maga után. Figyelem! Ne próbálkozzon a hálózatanalizátor javításával. Csak a gyártó szakembere végezheti a készülék szervizelését. 24. oldal
