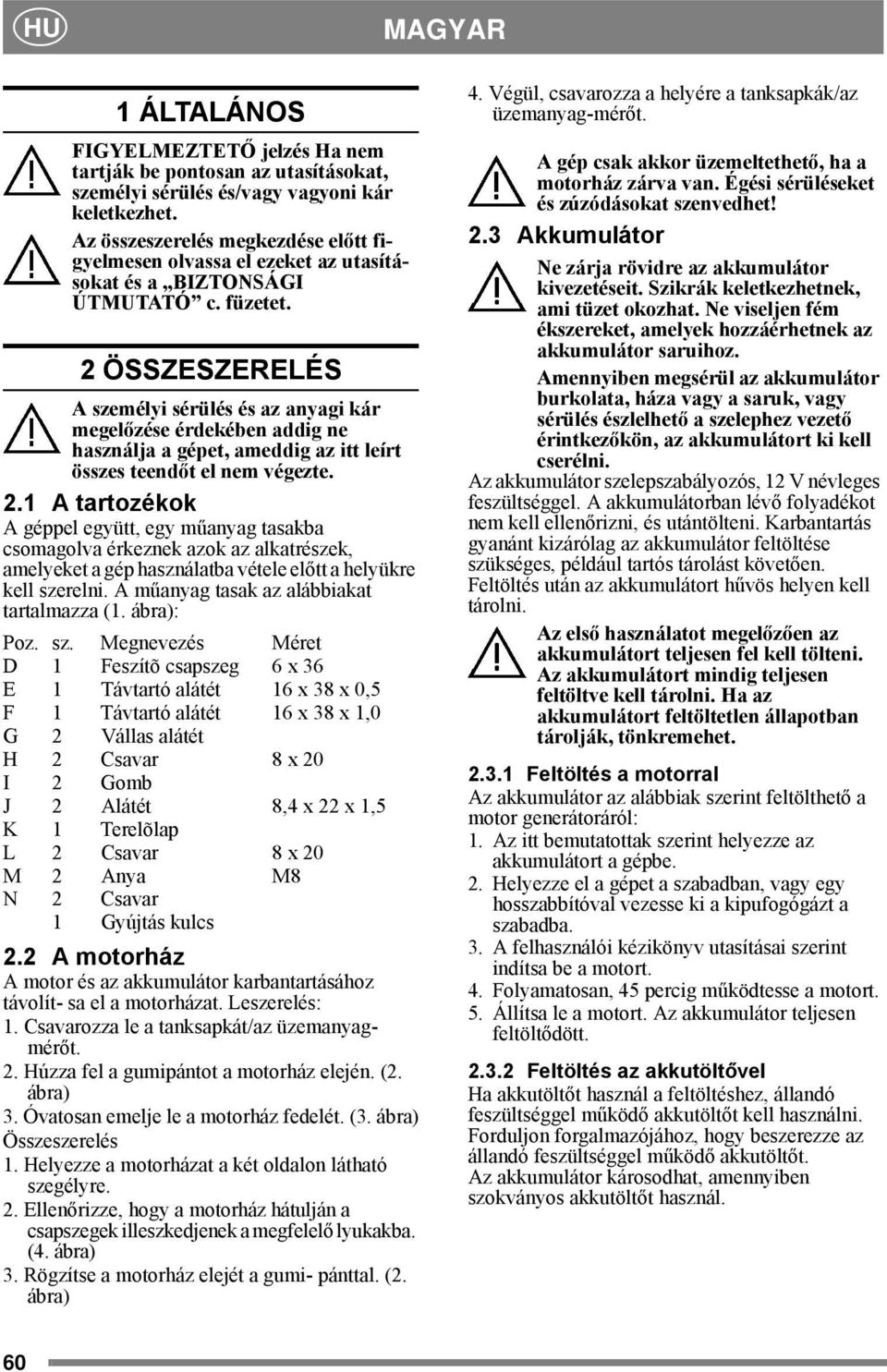

6 HU MAGYAR 1 ÁLTALÁNOS FIGYELMEZTETŐ jelzés Ha nem tartják be pontosan az utasításokat, személyi sérülés és/vagy vagyoni kár keletkezhet. Az összeszerelés megkezdése előtt figyelmesen olvassa el ezeket az utasításokat és a BIZTONSÁGI ÚTMUTATÓ c. füzetet. 2 ÖSSZESZERELÉS A személyi sérülés és az anyagi kár megelőzése érdekében addig ne használja a gépet, ameddig az itt leírt összes teendőt el nem végezte. 2.1 A tartozékok A géppel együtt, egy műanyag tasakba csomagolva érkeznek azok az alkatrészek, amelyeket a gép használatba vétele előtt a helyükre kell szerelni. A műanyag tasak az alábbiakat tartalmazza (1. ábra): Poz. sz. Megnevezés Méret D 1 Feszítõ csapszeg 6 x 36 E 1 Távtartó alátét 16 x 38 x 0,5 F 1 Távtartó alátét 16 x 38 x 1,0 G 2 Vállas alátét H 2 Csavar 8 x 20 I 2 Gomb J 2 Alátét 8,4 x 22 x 1,5 K 1 Terelõlap L 2 Csavar 8 x 20 M 2 Anya M8 N 2 Csavar 1 Gyújtás kulcs 2.2 A motorház A motor és az akkumulátor karbantartásához távolít- sa el a motorházat. Leszerelés: 1. Csavarozza le a tanksapkát/az üzemanyagmérőt. 2. Húzza fel a gumipántot a motorház elején. (2. ábra) 3. Óvatosan emelje le a motorház fedelét. (3. ábra) Összeszerelés 1. Helyezze a motorházat a két oldalon látható szegélyre. 2. Ellenőrizze, hogy a motorház hátulján a csapszegek illeszkedjenek a megfelelő lyukakba. (4. ábra) 3. Rögzítse a motorház elejét a gumi- pánttal. (2. ábra) 4. Végül, csavarozza a helyére a tanksapkák/az üzemanyag-mérőt. A gép csak akkor üzemeltethető, ha a motorház zárva van. Égési sérüléseket és zúzódásokat szenvedhet! 2.3 Akkumulátor Ne zárja rövidre az akkumulátor kivezetéseit. Szikrák keletkezhetnek, ami tüzet okozhat. Ne viseljen fém ékszereket, amelyek hozzáérhetnek az akkumulátor saruihoz. Amennyiben megsérül az akkumulátor burkolata, háza vagy a saruk, vagy sérülés észlelhető a szelephez vezető érintkezőkön, az akkumulátort ki kell cserélni. Az akkumulátor szelepszabályozós, 12 V névleges feszültséggel. A akkumulátorban lévő folyadékot nem kell ellenőrizni, és utántölteni. Karbantartás gyanánt kizárólag az akkumulátor feltöltése szükséges, például tartós tárolást követően. Feltöltés után az akkumulátort hűvös helyen kell tárolni. Az első használatot megelőzően az akkumulátort teljesen fel kell tölteni. Az akkumulátort mindig teljesen feltöltve kell tárolni. Ha az akkumulátort feltöltetlen állapotban tárolják, tönkremehet Feltöltés a motorral Az akkumulátor az alábbiak szerint feltölthető a motor generátoráról: 1. Az itt bemutatottak szerint helyezze az akkumulátort a gépbe. 2. Helyezze el a gépet a szabadban, vagy egy hosszabbítóval vezesse ki a kipufogógázt a szabadba. 3. A felhasználói kézikönyv utasításai szerint indítsa be a motort. 4. Folyamatosan, 45 percig működtesse a motort. 5. Állítsa le a motort. Az akkumulátor teljesen feltöltődött Feltöltés az akkutöltővel Ha akkutöltőt használ a feltöltéshez, állandó feszültséggel működő akkutöltőt kell használni. Forduljon forgalmazójához, hogy beszerezze az állandó feszültséggel működő akkutöltőt. Az akkumulátor károsodhat, amennyiben szokványos akkutöltőt használ. 60

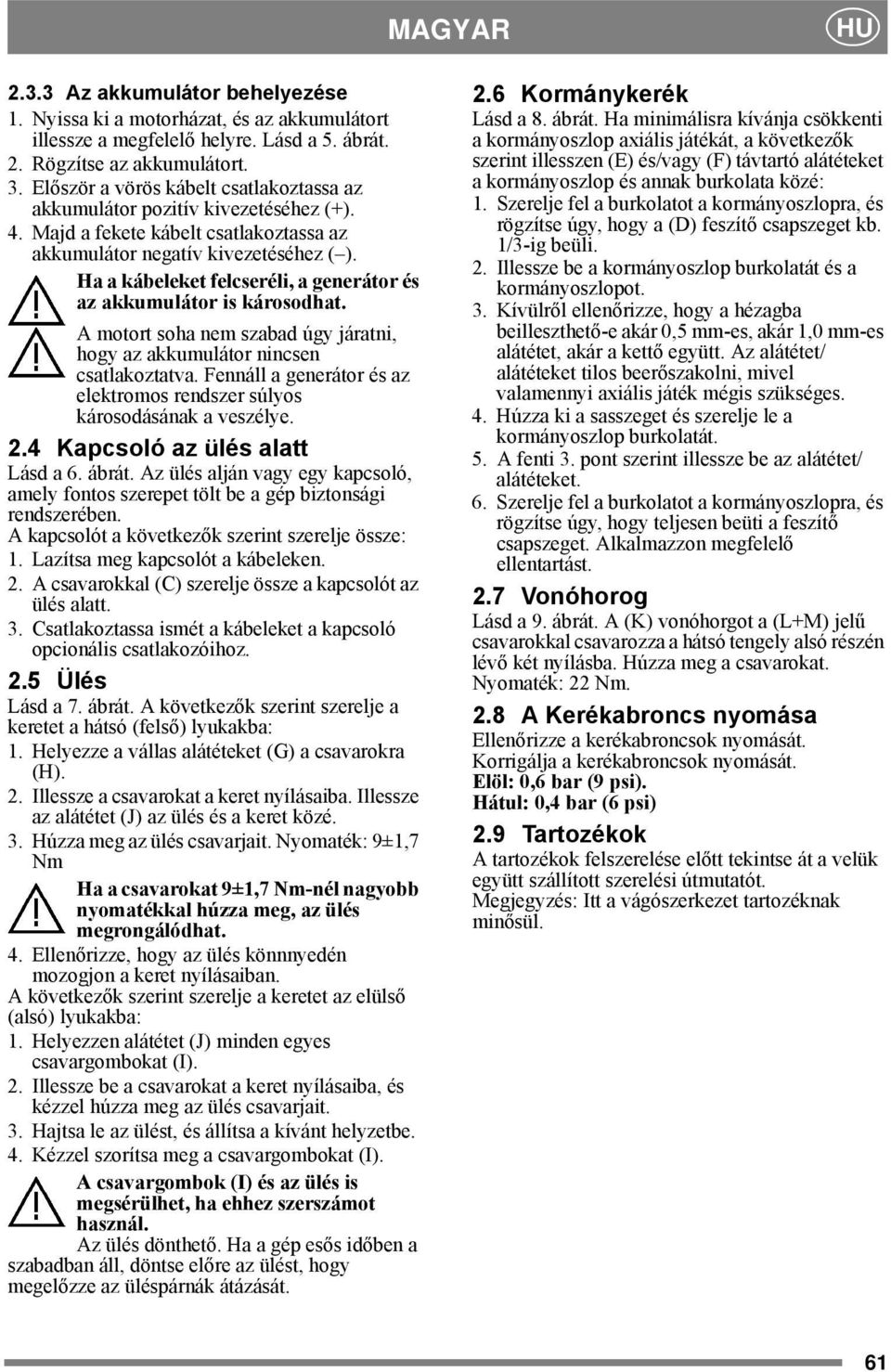

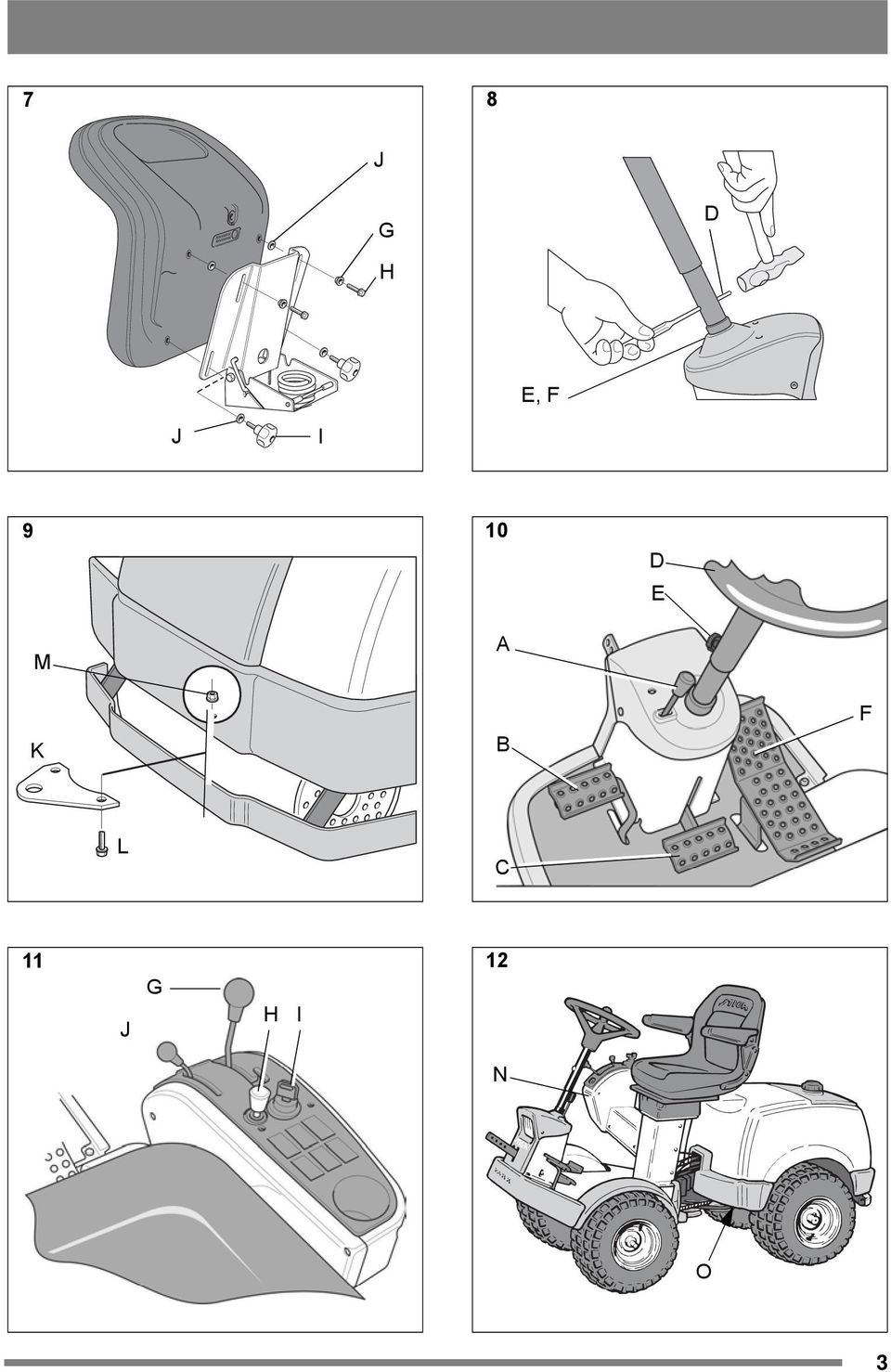

7 MAGYAR HU Az akkumulátor behelyezése 1. Nyissa ki a motorházat, és az akkumulátort illessze a megfelelő helyre. Lásd a 5. ábrát. 2. Rögzítse az akkumulátort. 3. Először a vörös kábelt csatlakoztassa az akkumulátor pozitív kivezetéséhez (+). 4. Majd a fekete kábelt csatlakoztassa az akkumulátor negatív kivezetéséhez ( ). Ha a kábeleket felcseréli, a generátor és az akkumulátor is károsodhat. A motort soha nem szabad úgy járatni, hogy az akkumulátor nincsen csatlakoztatva. Fennáll a generátor és az elektromos rendszer súlyos károsodásának a veszélye. 2.4 Kapcsoló az ülés alatt Lásd a 6. ábrát. Az ülés alján vagy egy kapcsoló, amely fontos szerepet tölt be a gép biztonsági rendszerében. A kapcsolót a következők szerint szerelje össze: 1. Lazítsa meg kapcsolót a kábeleken. 2. A csavarokkal (C) szerelje össze a kapcsolót az ülés alatt. 3. Csatlakoztassa ismét a kábeleket a kapcsoló opcionális csatlakozóihoz. 2.5 Ülés Lásd a 7. ábrát. A következők szerint szerelje a keretet a hátsó (felső) lyukakba: 1. Helyezze a vállas alátéteket (G) a csavarokra (H). 2. Illessze a csavarokat a keret nyílásaiba. Illessze az alátétet (J) az ülés és a keret közé. 3. Húzza meg az ülés csavarjait. Nyomaték: 9±1,7 Nm Ha a csavarokat 9±1,7 Nm-nél nagyobb nyomatékkal húzza meg, az ülés megrongálódhat. 4. Ellenőrizze, hogy az ülés könnnyedén mozogjon a keret nyílásaiban. A következők szerint szerelje a keretet az elülső (alsó) lyukakba: 1. Helyezzen alátétet (J) minden egyes csavargombokat (I). 2. Illessze be a csavarokat a keret nyílásaiba, és kézzel húzza meg az ülés csavarjait. 3. Hajtsa le az ülést, és állítsa a kívánt helyzetbe. 4. Kézzel szorítsa meg a csavargombokat (I). A csavargombok (I) és az ülés is megsérülhet, ha ehhez szerszámot használ. Az ülés dönthető. Ha a gép esős időben a szabadban áll, döntse előre az ülést, hogy megelőzze az üléspárnák átázását. 2.6 Kormánykerék Lásd a 8. ábrát. Ha minimálisra kívánja csökkenti a kormányoszlop axiális játékát, a következők szerint illesszen (E) és/vagy (F) távtartó alátéteket a kormányoszlop és annak burkolata közé: 1. Szerelje fel a burkolatot a kormányoszlopra, és rögzítse úgy, hogy a (D) feszítő csapszeget kb. 1/3-ig beüli. 2. Illessze be a kormányoszlop burkolatát és a kormányoszlopot. 3. Kívülről ellenőrizze, hogy a hézagba beilleszthető-e akár 0,5 mm-es, akár 1,0 mm-es alátétet, akár a kettő együtt. Az alátétet/ alátéteket tilos beerőszakolni, mivel valamennyi axiális játék mégis szükséges. 4. Húzza ki a sasszeget és szerelje le a kormányoszlop burkolatát. 5. A fenti 3. pont szerint illessze be az alátétet/ alátéteket. 6. Szerelje fel a burkolatot a kormányoszlopra, és rögzítse úgy, hogy teljesen beüti a feszítő csapszeget. Alkalmazzon megfelelő ellentartást. 2.7 Vonóhorog Lásd a 9. ábrát. A (K) vonóhorgot a (L+M) jelű csavarokkal csavarozza a hátsó tengely alsó részén lévő két nyílásba. Húzza meg a csavarokat. Nyomaték: 22 Nm. 2.8 A Kerékabroncs nyomása Ellenőrizze a kerékabroncsok nyomását. Korrigálja a kerékabroncsok nyomását. Elöl: 0,6 bar (9 psi). Hátul: 0,4 bar (6 psi) 2.9 Tartozékok A tartozékok felszerelése előtt tekintse át a velük együtt szállított szerelési útmutatót. Megjegyzés: Itt a vágószerkezet tartozéknak minősül. 61

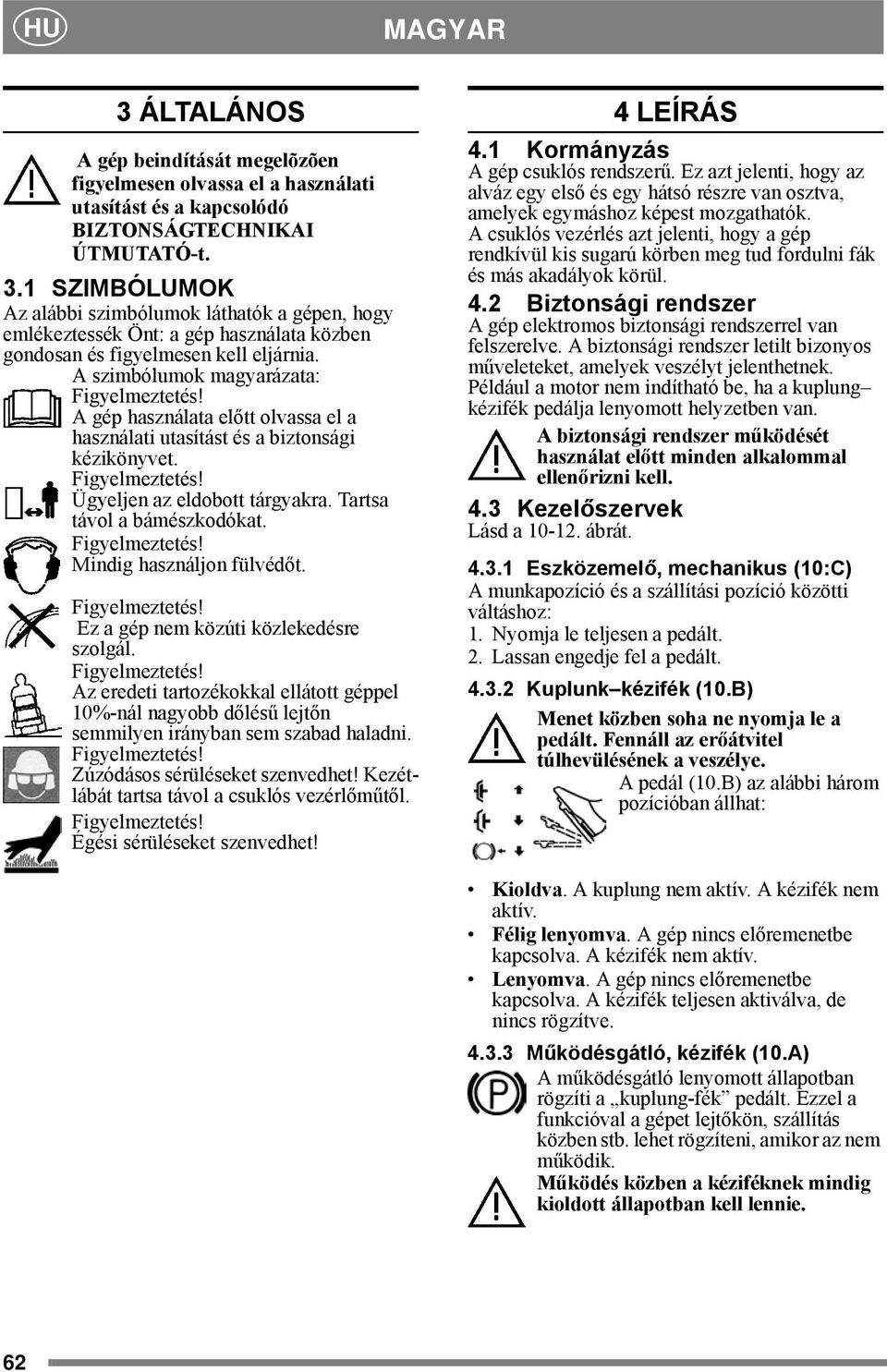

8 HU MAGYAR 3 ÁLTALÁNOS A gép beindítását megelõzõen figyelmesen olvassa el a használati utasítást és a kapcsolódó BIZTONSÁGTECHNIKAI ÚTMUTATÓ-t. 3.1 SZIMBÓLUMOK Az alábbi szimbólumok láthatók a gépen, hogy emlékeztessék Önt: a gép használata közben gondosan és figyelmesen kell eljárnia. A szimbólumok magyarázata: Figyelmeztetés! A gép használata előtt olvassa el a használati utasítást és a biztonsági kézikönyvet. Figyelmeztetés! Ügyeljen az eldobott tárgyakra. Tartsa távol a bámészkodókat. Figyelmeztetés! Mindig használjon fülvédőt. Figyelmeztetés! Ez a gép nem közúti közlekedésre szolgál. Figyelmeztetés! Az eredeti tartozékokkal ellátott géppel 10%-nál nagyobb dőlésű lejtőn semmilyen irányban sem szabad haladni. Figyelmeztetés! Zúzódásos sérüléseket szenvedhet! Kezétlábát tartsa távol a csuklós vezérlőműtől. Figyelmeztetés! Égési sérüléseket szenvedhet! 4 LEÍRÁS 4.1 Kormányzás A gép csuklós rendszerű. Ez azt jelenti, hogy az alváz egy első és egy hátsó részre van osztva, amelyek egymáshoz képest mozgathatók. A csuklós vezérlés azt jelenti, hogy a gép rendkívül kis sugarú körben meg tud fordulni fák és más akadályok körül. 4.2 Biztonsági rendszer A gép elektromos biztonsági rendszerrel van felszerelve. A biztonsági rendszer letilt bizonyos műveleteket, amelyek veszélyt jelenthetnek. Például a motor nem indítható be, ha a kuplung kézifék pedálja lenyomott helyzetben van. A biztonsági rendszer működését használat előtt minden alkalommal ellenőrizni kell. 4.3 Kezelőszervek Lásd a ábrát Eszközemelő, mechanikus (10:C) A munkapozíció és a szállítási pozíció közötti váltáshoz: 1. Nyomja le teljesen a pedált. 2. Lassan engedje fel a pedált Kuplunk kézifék (10.B) Menet közben soha ne nyomja le a pedált. Fennáll az erőátvitel túlhevülésének a veszélye. A pedál (10.B) az alábbi három pozícióban állhat: Kioldva. A kuplung nem aktív. A kézifék nem aktív. Félig lenyomva. A gép nincs előremenetbe kapcsolva. A kézifék nem aktív. Lenyomva. A gép nincs előremenetbe kapcsolva. A kézifék teljesen aktiválva, de nincs rögzítve Működésgátló, kézifék (10.A) A működésgátló lenyomott állapotban rögzíti a kuplung-fék pedált. Ezzel a funkcióval a gépet lejtőkön, szállítás közben stb. lehet rögzíteni, amikor az nem működik. Működés közben a kéziféknek mindig kioldott állapotban kell lennie. 62

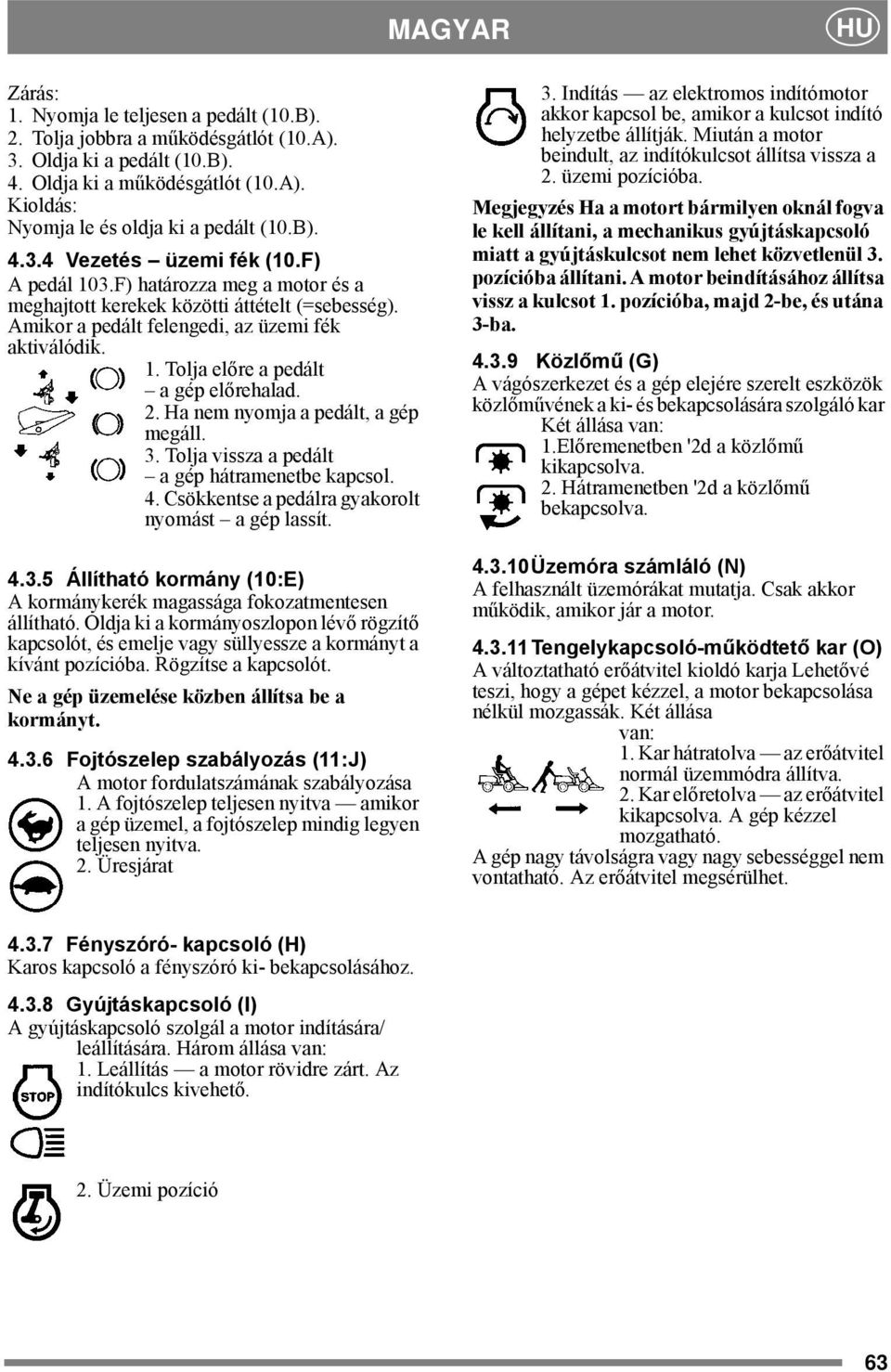

9 MAGYAR HU Zárás: 1. Nyomja le teljesen a pedált (10.B). 2. Tolja jobbra a működésgátlót (10.A). 3. Oldja ki a pedált (10.B). 4. Oldja ki a működésgátlót (10.A). Kioldás: Nyomja le és oldja ki a pedált (10.B) Vezetés üzemi fék (10.F) A pedál 103.F) határozza meg a motor és a meghajtott kerekek közötti áttételt (=sebesség). Amikor a pedált felengedi, az üzemi fék aktiválódik. 1. Tolja előre a pedált a gép előrehalad. 2. Ha nem nyomja a pedált, a gép megáll. 3. Tolja vissza a pedált a gép hátramenetbe kapcsol. 4. Csökkentse a pedálra gyakorolt nyomást a gép lassít Állítható kormány (10:E) A kormánykerék magassága fokozatmentesen állítható. Oldja ki a kormányoszlopon lévő rögzítő kapcsolót, és emelje vagy süllyessze a kormányt a kívánt pozícióba. Rögzítse a kapcsolót. Ne a gép üzemelése közben állítsa be a kormányt Fojtószelep szabályozás (11:J) A motor fordulatszámának szabályozása 1. A fojtószelep teljesen nyitva amikor a gép üzemel, a fojtószelep mindig legyen teljesen nyitva. 2. Üresjárat 3. Indítás az elektromos indítómotor akkor kapcsol be, amikor a kulcsot indító helyzetbe állítják. Miután a motor beindult, az indítókulcsot állítsa vissza a 2. üzemi pozícióba. Megjegyzés Ha a motort bármilyen oknál fogva le kell állítani, a mechanikus gyújtáskapcsoló miatt a gyújtáskulcsot nem lehet közvetlenül 3. pozícióba állítani. A motor beindításához állítsa vissz a kulcsot 1. pozícióba, majd 2-be, és utána 3-ba Közlőmű (G) A vágószerkezet és a gép elejére szerelt eszközök közlőművének a ki- és bekapcsolására szolgáló kar Két állása van: 1.Előremenetben '2d a közlőmű kikapcsolva. 2. Hátramenetben '2d a közlőmű bekapcsolva Üzemóra számláló (N) A felhasznált üzemórákat mutatja. Csak akkor működik, amikor jár a motor Tengelykapcsoló-működtető kar (O) A változtatható erőátvitel kioldó karja Lehetővé teszi, hogy a gépet kézzel, a motor bekapcsolása nélkül mozgassák. Két állása van: 1. Kar hátratolva az erőátvitel normál üzemmódra állítva. 2. Kar előretolva az erőátvitel kikapcsolva. A gép kézzel mozgatható. A gép nagy távolságra vagy nagy sebességgel nem vontatható. Az erőátvitel megsérülhet Fényszóró- kapcsoló (H) Karos kapcsoló a fényszóró ki- bekapcsolásához Gyújtáskapcsoló (I) A gyújtáskapcsoló szolgál a motor indítására/ leállítására. Három állása van: 1. Leállítás a motor rövidre zárt. Az indítókulcs kivehető. 2. Üzemi pozíció 63

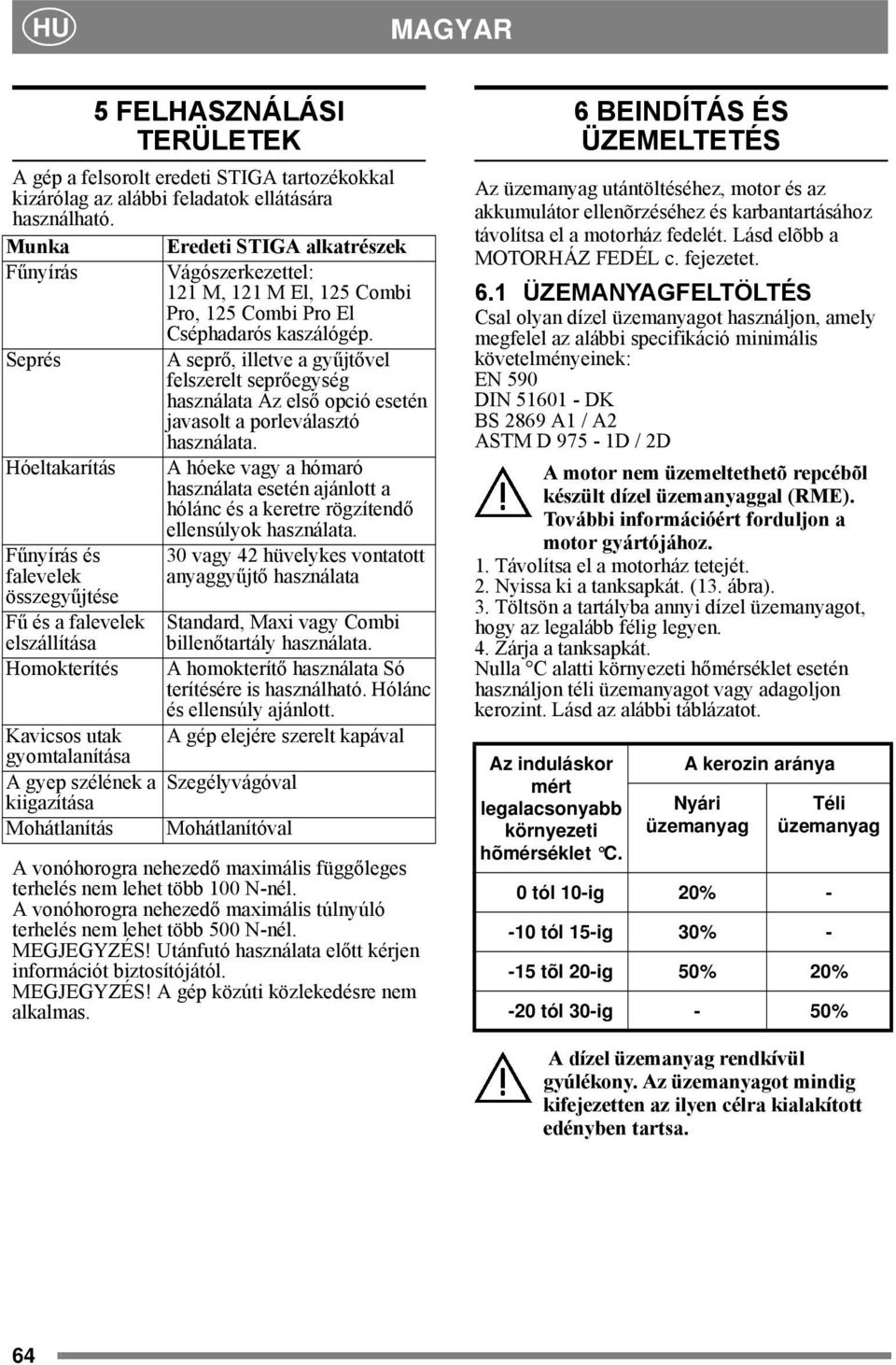

10 HU MAGYAR 5 FELHASZNÁLÁSI TERÜLETEK A gép a felsorolt eredeti STIGA tartozékokkal kizárólag az alábbi feladatok ellátására használható. Munka Eredeti STIGA alkatrészek Fűnyírás Vágószerkezettel: 121 M, 121 M El, 125 Combi Pro, 125 Combi Pro El Cséphadarós kaszálógép. Seprés A seprő, illetve a gyűjtővel felszerelt seprőegység használata Az első opció esetén javasolt a porleválasztó használata. Hóeltakarítás A hóeke vagy a hómaró használata esetén ajánlott a hólánc és a keretre rögzítendő ellensúlyok használata. Fűnyírás és falevelek összegyűjtése Fű és a falevelek elszállítása Homokterítés 30 vagy 42 hüvelykes vontatott anyaggyűjtő használata Standard, Maxi vagy Combi billenőtartály használata. A homokterítő használata Só terítésére is használható. Hólánc és ellensúly ajánlott. Kavicsos utak A gép elejére szerelt kapával gyomtalanítása A gyep szélének a Szegélyvágóval kiigazítása Mohátlanítás Mohátlanítóval A vonóhorogra nehezedő maximális függőleges terhelés nem lehet több 100 N-nél. A vonóhorogra nehezedő maximális túlnyúló terhelés nem lehet több 500 N-nél. MEGJEGYZÉS! Utánfutó használata előtt kérjen információt biztosítójától. MEGJEGYZÉS! A gép közúti közlekedésre nem alkalmas. 6 BEINDÍTÁS ÉS ÜZEMELTETÉS Az üzemanyag utántöltéséhez, motor és az akkumulátor ellenõrzéséhez és karbantartásához távolítsa el a motorház fedelét. Lásd elõbb a MOTORHÁZ FEDÉL c. fejezetet. 6.1 ÜZEMANYAGFELTÖLTÉS Csal olyan dízel üzemanyagot használjon, amely megfelel az alábbi specifikáció minimális követelményeinek: EN 590 DIN DK BS 2869 A1 / A2 ASTM D 975-1D / 2D A motor nem üzemeltethetõ repcébõl készült dízel üzemanyaggal (RME). További információért forduljon a motor gyártójához. 1. Távolítsa el a motorház tetejét. 2. Nyissa ki a tanksapkát. (13. ábra). 3. Töltsön a tartályba annyi dízel üzemanyagot, hogy az legalább félig legyen. 4. Zárja a tanksapkát. Nulla C alatti környezeti hőmérséklet esetén használjon téli üzemanyagot vagy adagoljon kerozint. Lásd az alábbi táblázatot. Az induláskor mért legalacsonyabb környezeti hõmérséklet C. A kerozin aránya Nyári üzemanyag Téli üzemanyag 0 tól 10-ig 20% tól 15-ig 30% tõl 20-ig 50% 20% -20 tól 30-ig - 50% A dízel üzemanyag rendkívül gyúlékony. Az üzemanyagot mindig kifejezetten az ilyen célra kialakított edényben tartsa. 64

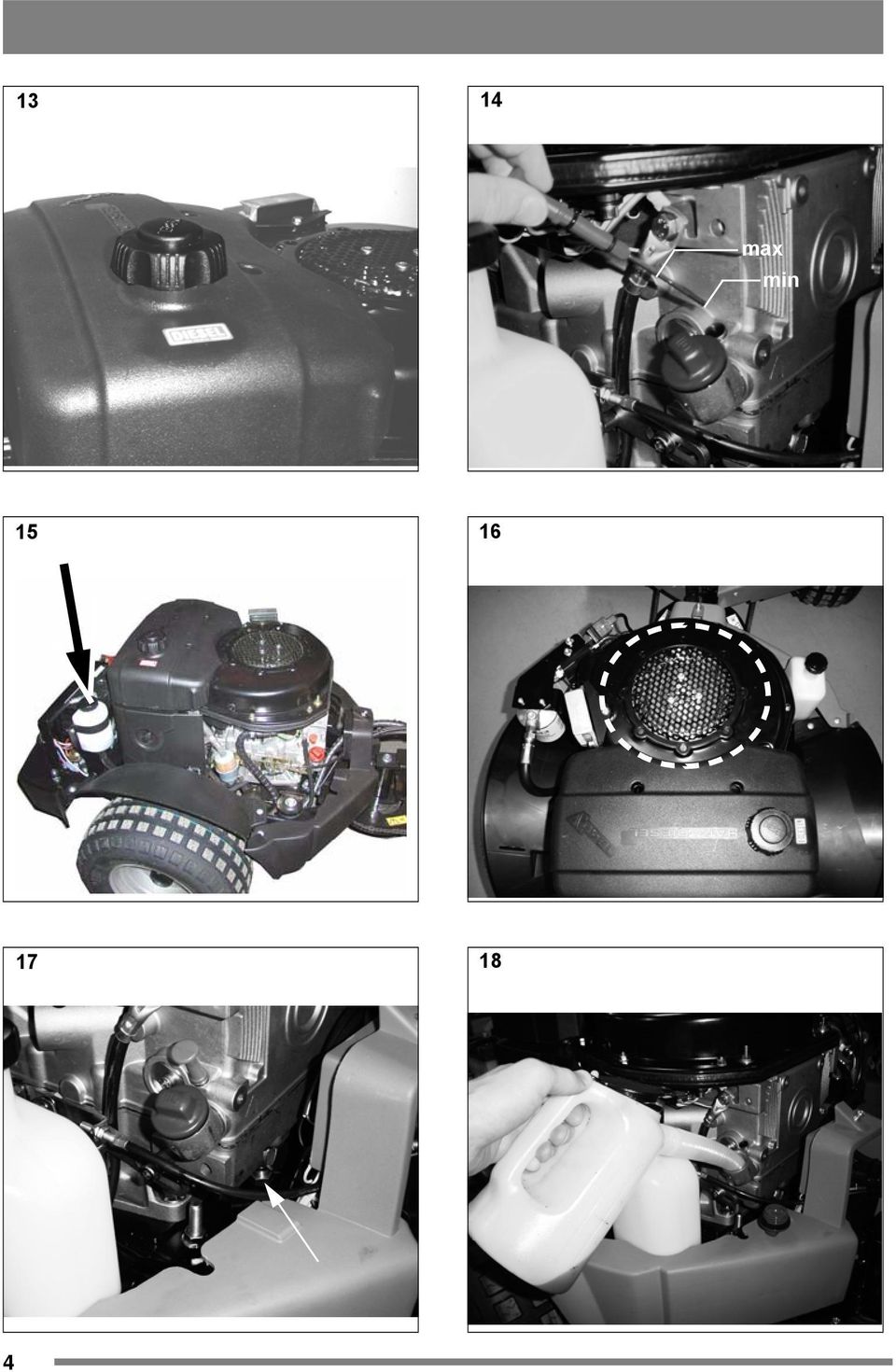

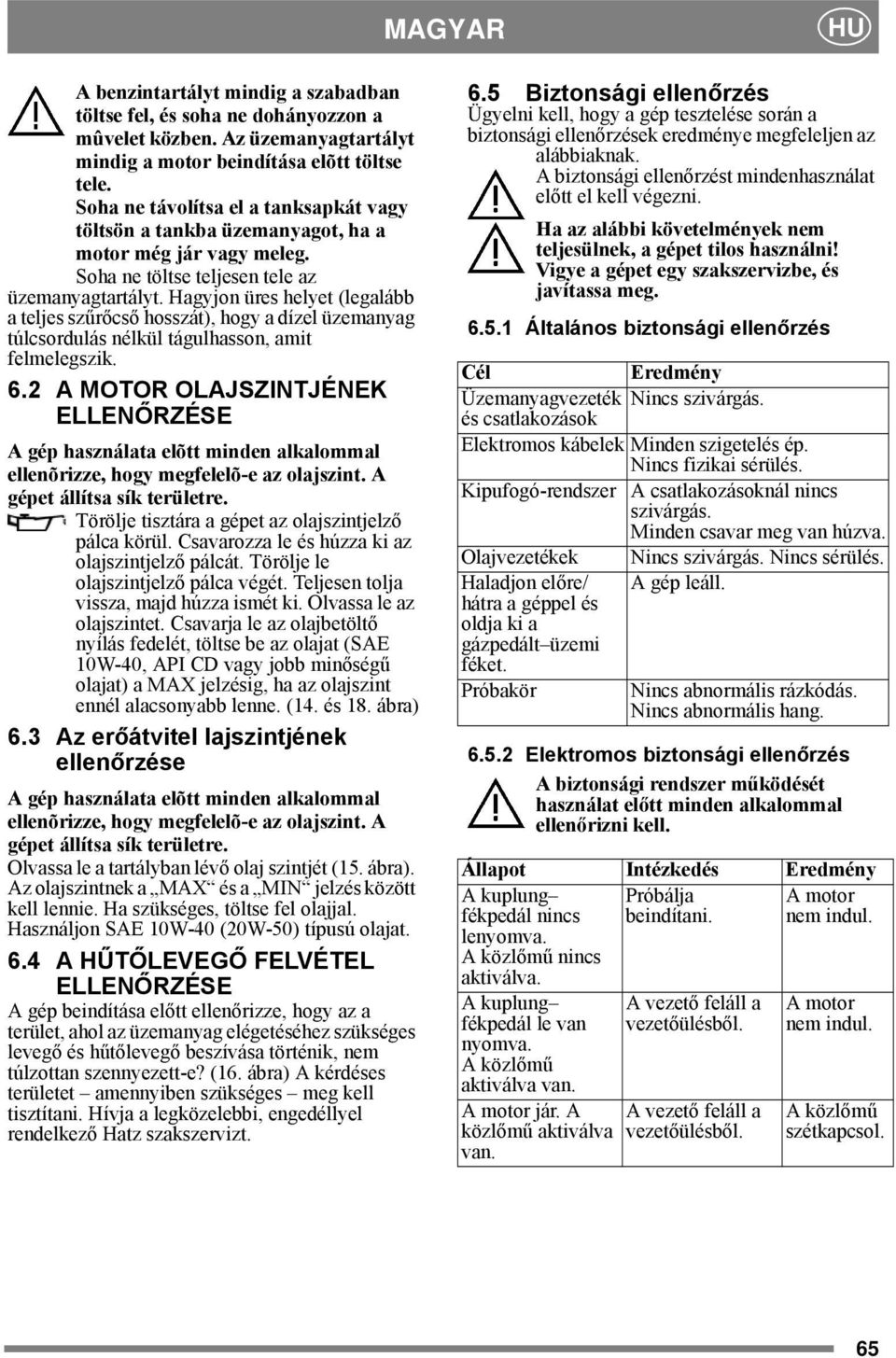

11 MAGYAR HU A benzintartályt mindig a szabadban töltse fel, és soha ne dohányozzon a mûvelet közben. Az üzemanyagtartályt mindig a motor beindítása elõtt töltse tele. Soha ne távolítsa el a tanksapkát vagy töltsön a tankba üzemanyagot, ha a motor még jár vagy meleg. Soha ne töltse teljesen tele az üzemanyagtartályt. Hagyjon üres helyet (legalább a teljes szűrőcső hosszát), hogy a dízel üzemanyag túlcsordulás nélkül tágulhasson, amit felmelegszik. 6.2 A MOTOR OLAJSZINTJÉNEK ELLENŐRZÉSE A gép használata elõtt minden alkalommal ellenõrizze, hogy megfelelõ-e az olajszint. A gépet állítsa sík területre. Törölje tisztára a gépet az olajszintjelző pálca körül. Csavarozza le és húzza ki az olajszintjelző pálcát. Törölje le olajszintjelző pálca végét. Teljesen tolja vissza, majd húzza ismét ki. Olvassa le az olajszintet. Csavarja le az olajbetöltő nyílás fedelét, töltse be az olajat (SAE 10W-40, API CD vagy jobb minőségű olajat) a MAX jelzésig, ha az olajszint ennél alacsonyabb lenne. (14. és 18. ábra) 6.3 Az erőátvitel lajszintjének ellenőrzése A gép használata elõtt minden alkalommal ellenõrizze, hogy megfelelõ-e az olajszint. A gépet állítsa sík területre. Olvassa le a tartályban lévő olaj szintjét (15. ábra). Az olajszintnek a MAX és a MIN jelzés között kell lennie. Ha szükséges, töltse fel olajjal. Használjon SAE 10W-40 (20W-50) típusú olajat. 6.4 A HŰTŐLEVEGŐ FELVÉTEL ELLENŐRZÉSE A gép beindítása előtt ellenőrizze, hogy az a terület, ahol az üzemanyag elégetéséhez szükséges levegő és hűtőlevegő beszívása történik, nem túlzottan szennyezett-e? (16. ábra) A kérdéses területet amennyiben szükséges meg kell tisztítani. Hívja a legközelebbi, engedéllyel rendelkező Hatz szakszervizt. 6.5 Biztonsági ellenőrzés Ügyelni kell, hogy a gép tesztelése során a biztonsági ellenőrzések eredménye megfeleljen az alábbiaknak. A biztonsági ellenőrzést mindenhasználat előtt el kell végezni. Ha az alábbi követelmények nem teljesülnek, a gépet tilos használni! Vigye a gépet egy szakszervizbe, és javítassa meg Általános biztonsági ellenőrzés Cél Eredmény Üzemanyagvezeték Nincs szivárgás. és csatlakozások Elektromos kábelek Minden szigetelés ép. Nincs fizikai sérülés. Kipufogó-rendszer A csatlakozásoknál nincs szivárgás. Minden csavar meg van húzva. Olajvezetékek Nincs szivárgás. Nincs sérülés. Haladjon előre/ A gép leáll. hátra a géppel és oldja ki a gázpedált üzemi féket. Próbakör Nincs abnormális rázkódás. Nincs abnormális hang Elektromos biztonsági ellenőrzés A biztonsági rendszer működését használat előtt minden alkalommal ellenőrizni kell. Állapot Intézkedés Eredmény A kuplung fékpedál nincs lenyomva. A közlőmű nincs aktiválva. Próbálja beindítani. A motor nem indul. A kuplung fékpedál le van nyomva. A közlőmű aktiválva van. A motor jár. A közlőmű aktiválva van. A vezető feláll a vezetőülésből. A vezető feláll a vezetőülésből. A motor nem indul. A közlőmű szétkapcsol. 65

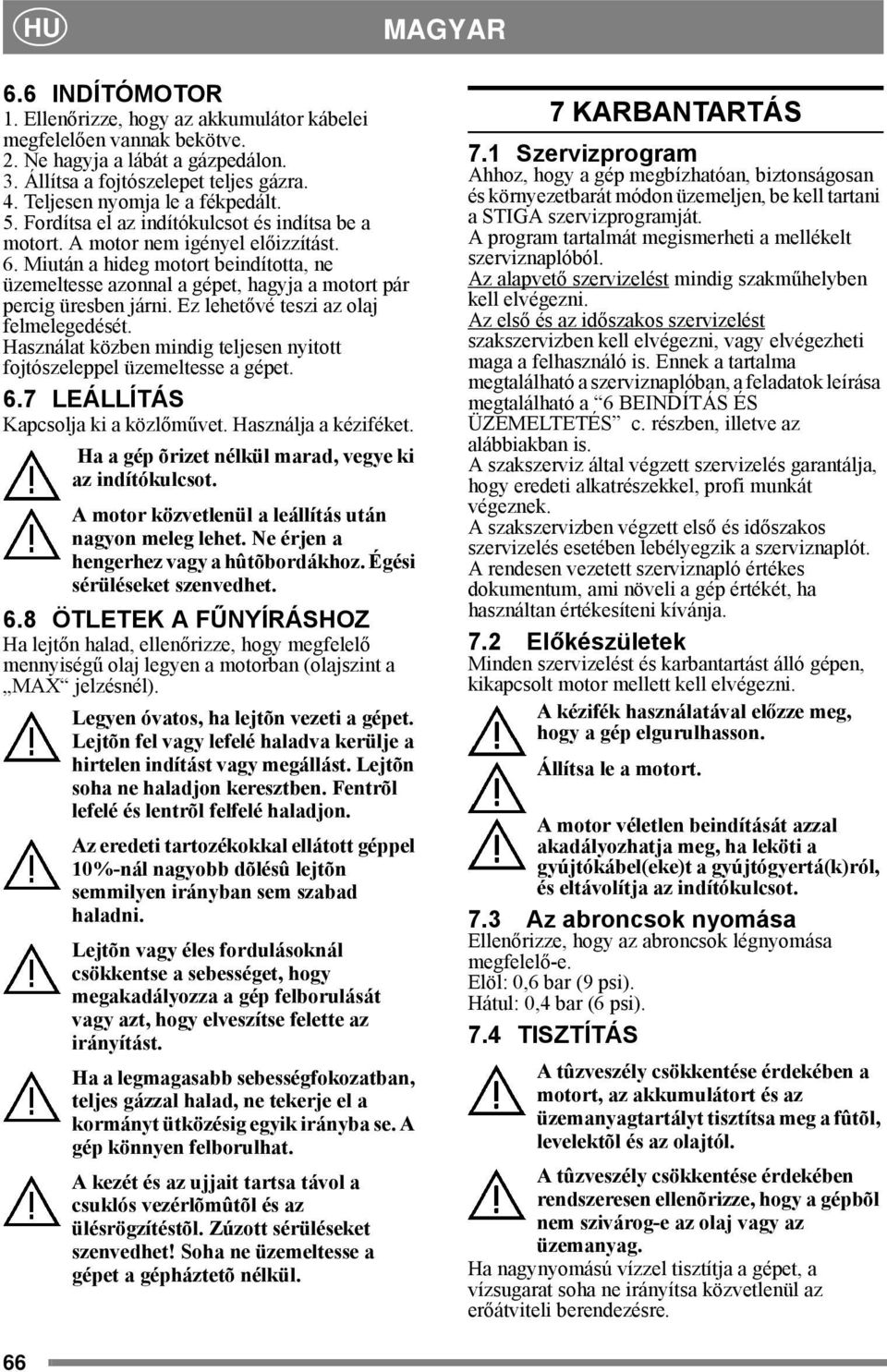

12 HU MAGYAR 6.6 INDÍTÓMOTOR 1. Ellenőrizze, hogy az akkumulátor kábelei megfelelően vannak bekötve. 2. Ne hagyja a lábát a gázpedálon. 3. Állítsa a fojtószelepet teljes gázra. 4. Teljesen nyomja le a fékpedált. 5. Fordítsa el az indítókulcsot és indítsa be a motort. A motor nem igényel előizzítást. 6. Miután a hideg motort beindította, ne üzemeltesse azonnal a gépet, hagyja a motort pár percig üresben járni. Ez lehetővé teszi az olaj felmelegedését. Használat közben mindig teljesen nyitott fojtószeleppel üzemeltesse a gépet. 6.7 LEÁLLÍTÁS Kapcsolja ki a közlőművet. Használja a kéziféket. Ha a gép õrizet nélkül marad, vegye ki az indítókulcsot. A motor közvetlenül a leállítás után nagyon meleg lehet. Ne érjen a hengerhez vagy a hûtõbordákhoz. Égési sérüléseket szenvedhet. 6.8 ÖTLETEK A FŰNYÍRÁSHOZ Ha lejtőn halad, ellenőrizze, hogy megfelelő mennyiségű olaj legyen a motorban (olajszint a MAX jelzésnél). Legyen óvatos, ha lejtõn vezeti a gépet. Lejtõn fel vagy lefelé haladva kerülje a hirtelen indítást vagy megállást. Lejtõn soha ne haladjon keresztben. Fentrõl lefelé és lentrõl felfelé haladjon. Az eredeti tartozékokkal ellátott géppel 10%-nál nagyobb dõlésû lejtõn semmilyen irányban sem szabad haladni. Lejtõn vagy éles fordulásoknál csökkentse a sebességet, hogy megakadályozza a gép felborulását vagy azt, hogy elveszítse felette az irányítást. Ha a legmagasabb sebességfokozatban, teljes gázzal halad, ne tekerje el a kormányt ütközésig egyik irányba se. A gép könnyen felborulhat. A kezét és az ujjait tartsa távol a csuklós vezérlõmûtõl és az ülésrögzítéstõl. Zúzott sérüléseket szenvedhet! Soha ne üzemeltesse a gépet a gépháztetõ nélkül. 7 KARBANTARTÁS 7.1 Szervizprogram Ahhoz, hogy a gép megbízhatóan, biztonságosan és környezetbarát módon üzemeljen, be kell tartani a STIGA szervizprogramját. A program tartalmát megismerheti a mellékelt szerviznaplóból. Az alapvető szervizelést mindig szakműhelyben kell elvégezni. Az első és az időszakos szervizelést szakszervizben kell elvégezni, vagy elvégezheti maga a felhasználó is. Ennek a tartalma megtalálható a szerviznaplóban, a feladatok leírása megtalálható a 6 BEINDÍTÁS ÉS ÜZEMELTETÉS c. részben, illetve az alábbiakban is. A szakszerviz által végzett szervizelés garantálja, hogy eredeti alkatrészekkel, profi munkát végeznek. A szakszervizben végzett első és időszakos szervizelés esetében lebélyegzik a szerviznaplót. A rendesen vezetett szerviznapló értékes dokumentum, ami növeli a gép értékét, ha használtan értékesíteni kívánja. 7.2 Előkészületek Minden szervizelést és karbantartást álló gépen, kikapcsolt motor mellett kell elvégezni. A kézifék használatával előzze meg, hogy a gép elgurulhasson. Állítsa le a motort. A motor véletlen beindítását azzal akadályozhatja meg, ha leköti a gyújtókábel(eke)t a gyújtógyertá(k)ról, és eltávolítja az indítókulcsot. 7.3 Az abroncsok nyomása Ellenőrizze, hogy az abroncsok légnyomása megfelelő-e. Elöl: 0,6 bar (9 psi). Hátul: 0,4 bar (6 psi). 7.4 TISZTÍTÁS A tûzveszély csökkentése érdekében a motort, az akkumulátort és az üzemanyagtartályt tisztítsa meg a fûtõl, levelektõl és az olajtól. A tûzveszély csökkentése érdekében rendszeresen ellenõrizze, hogy a gépbõl nem szivárog-e az olaj vagy az üzemanyag. Ha nagynyomású vízzel tisztítja a gépet, a vízsugarat soha ne irányítsa közvetlenül az erőátviteli berendezésre. 66

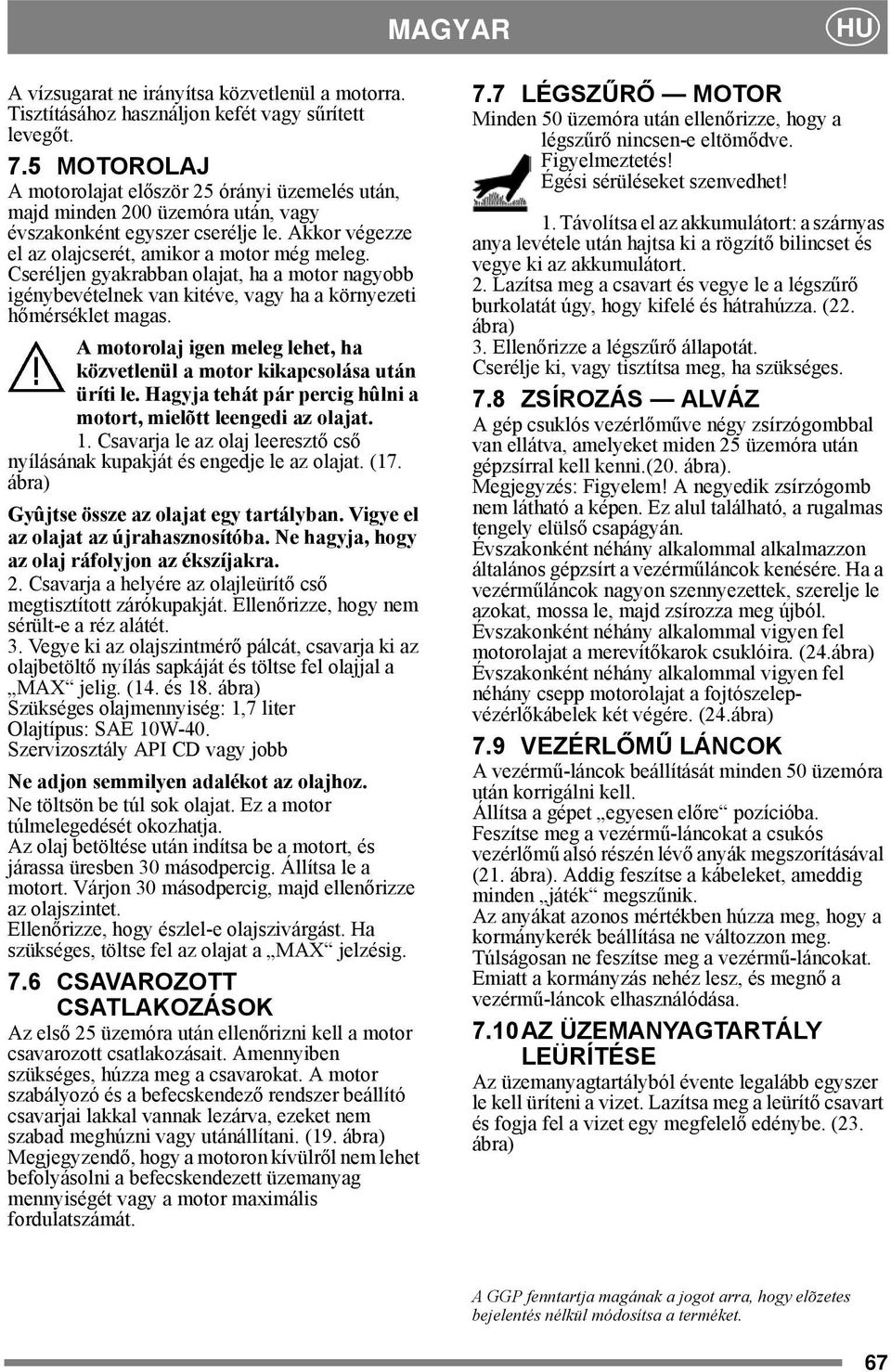

13 MAGYAR HU A vízsugarat ne irányítsa közvetlenül a motorra. Tisztításához használjon kefét vagy sűrített levegőt. 7.5 MOTOROLAJ A motorolajat először 25 órányi üzemelés után, majd minden 200 üzemóra után, vagy évszakonként egyszer cserélje le. Akkor végezze el az olajcserét, amikor a motor még meleg. Cseréljen gyakrabban olajat, ha a motor nagyobb igénybevételnek van kitéve, vagy ha a környezeti hőmérséklet magas. A motorolaj igen meleg lehet, ha közvetlenül a motor kikapcsolása után üríti le. Hagyja tehát pár percig hûlni a motort, mielõtt leengedi az olajat. 1. Csavarja le az olaj leeresztő cső nyílásának kupakját és engedje le az olajat. (17. ábra) Gyûjtse össze az olajat egy tartályban. Vigye el az olajat az újrahasznosítóba. Ne hagyja, hogy az olaj ráfolyjon az ékszíjakra. 2. Csavarja a helyére az olajleürítő cső megtisztított zárókupakját. Ellenőrizze, hogy nem sérült-e a réz alátét. 3. Vegye ki az olajszintmérő pálcát, csavarja ki az olajbetöltő nyílás sapkáját és töltse fel olajjal a MAX jelig. (14. és 18. ábra) Szükséges olajmennyiség: 1,7 liter Olajtípus: SAE 10W-40. Szervizosztály API CD vagy jobb Ne adjon semmilyen adalékot az olajhoz. Ne töltsön be túl sok olajat. Ez a motor túlmelegedését okozhatja. Az olaj betöltése után indítsa be a motort, és járassa üresben 30 másodpercig. Állítsa le a motort. Várjon 30 másodpercig, majd ellenőrizze az olajszintet. Ellenőrizze, hogy észlel-e olajszivárgást. Ha szükséges, töltse fel az olajat a MAX jelzésig. 7.6 CSAVAROZOTT CSATLAKOZÁSOK Az első 25 üzemóra után ellenőrizni kell a motor csavarozott csatlakozásait. Amennyiben szükséges, húzza meg a csavarokat. A motor szabályozó és a befecskendező rendszer beállító csavarjai lakkal vannak lezárva, ezeket nem szabad meghúzni vagy utánállítani. (19. ábra) Megjegyzendő, hogy a motoron kívülről nem lehet befolyásolni a befecskendezett üzemanyag mennyiségét vagy a motor maximális fordulatszámát. 7.7 LÉGSZŰRŐ MOTOR Minden 50 üzemóra után ellenőrizze, hogy a légszűrő nincsen-e eltömődve. Figyelmeztetés! Égési sérüléseket szenvedhet! 1. Távolítsa el az akkumulátort: a szárnyas anya levétele után hajtsa ki a rögzítő bilincset és vegye ki az akkumulátort. 2. Lazítsa meg a csavart és vegye le a légszűrő burkolatát úgy, hogy kifelé és hátrahúzza. (22. ábra) 3. Ellenőrizze a légszűrő állapotát. Cserélje ki, vagy tisztítsa meg, ha szükséges. 7.8 ZSÍROZÁS ALVÁZ A gép csuklós vezérlőműve négy zsírzógombbal van ellátva, amelyeket miden 25 üzemóra után gépzsírral kell kenni.(20. ábra). Megjegyzés: Figyelem! A negyedik zsírzógomb nem látható a képen. Ez alul található, a rugalmas tengely elülső csapágyán. Évszakonként néhány alkalommal alkalmazzon általános gépzsírt a vezérműláncok kenésére. Ha a vezérműláncok nagyon szennyezettek, szerelje le azokat, mossa le, majd zsírozza meg újból. Évszakonként néhány alkalommal vigyen fel motorolajat a merevítőkarok csuklóira. (24.ábra) Évszakonként néhány alkalommal vigyen fel néhány csepp motorolajat a fojtószelepvézérlőkábelek két végére. (24.ábra) 7.9 VEZÉRLŐMŰ LÁNCOK A vezérmű-láncok beállítását minden 50 üzemóra után korrigálni kell. Állítsa a gépet egyesen előre pozícióba. Feszítse meg a vezérmű-láncokat a csukós vezérlőmű alsó részén lévő anyák megszorításával (21. ábra). Addig feszítse a kábeleket, ameddig minden játék megszűnik. Az anyákat azonos mértékben húzza meg, hogy a kormánykerék beállítása ne változzon meg. Túlságosan ne feszítse meg a vezérmű-láncokat. Emiatt a kormányzás nehéz lesz, és megnő a vezérmű-láncok elhasználódása. 7.10AZ ÜZEMANYAGTARTÁLY LEÜRÍTÉSE Az üzemanyagtartályból évente legalább egyszer le kell üríteni a vizet. Lazítsa meg a leürítő csavart és fogja fel a vizet egy megfelelő edénybe. (23. ábra) A GGP fenntartja magának a jogot arra, hogy elõzetes bejelentés nélkül módosítsa a terméket. 67
