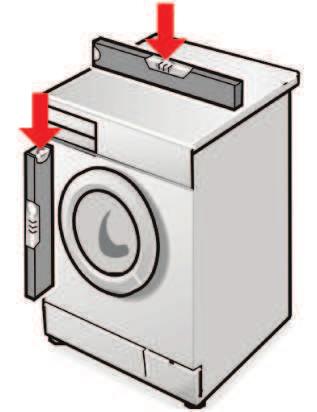

Biztonsági elıírások Alapkészlet modelltĺl függĺen A mosógép nehéz - legyen elĺvigyázatos, ha megemeli. Figyelem: A befagyott tömlĺ eltörhet/megrepedhet.

Az itt felsorolt útmutatásokon túlmenĺen még az illetékes víz- és elektromos mŗvek különleges elĺírásai is érvényesek lehetnek. Kétség esetén szakemberrel csatlakoztassa a készüléket.

AquaäStop AquaäSecure Szállítási biztosítók eltávolítása A dobban lévĺ nedvességet a végellenĺrzés során határozzák meg. Standard Vízcsatlakozás modelltĺl függĺen Áramütésveszély!

A szivárgás vagy a vízkárok elkerülése érdekében feltétlenül vegye figyelembe az ebben a fejezetben szereplĺ útmutatásokat! Figyelem: A mosógép csak hideg ivóvízzel üzemeltethetĺ.

Kétség esetén szakemberrel csatlakoztassa a készüléket. Az elsĺ használat elĺtt feltétlenül távolítsa el teljesen a 4 szállítási biztosítót, és ĺrizze meg.

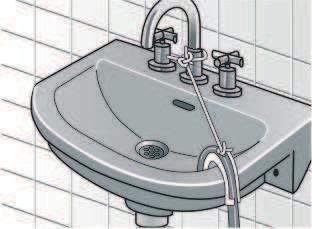

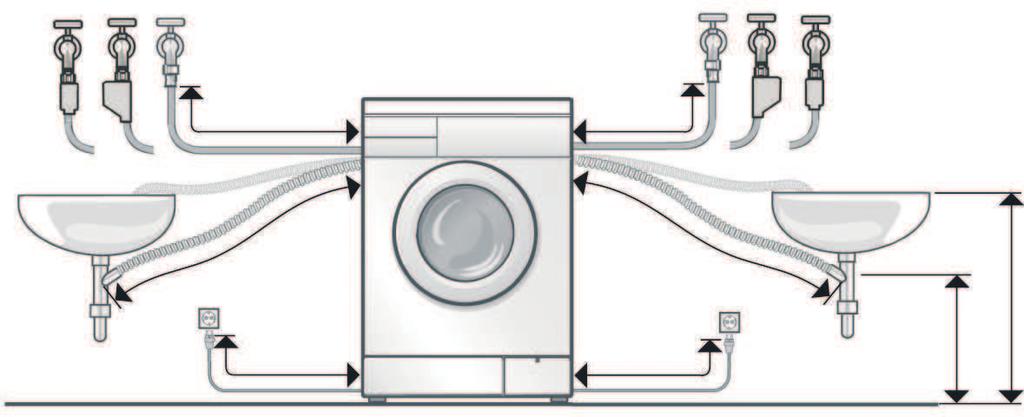

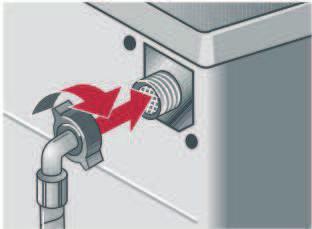

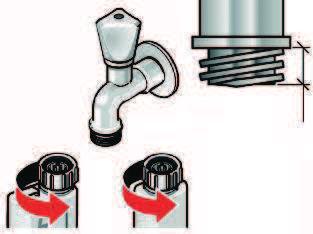

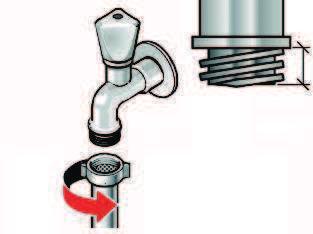

Hálózati vezeték Vízbevezetés Vízelvezetés 1. Vegye ki a tömlĺket a tartókból a típustól függĺen.

Ez a készülék az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/ EK irányelv (waste electrical and electronic equipment - WEEE) szerinti jelöléssel van ellátva.

Elhelyezési felület Vízbevezetı-tömlı: Figyelem: ne törje meg, lapítsa össze, változtassa meg vagy vágja át (ilyenkor a szilárdság már nem garantált).

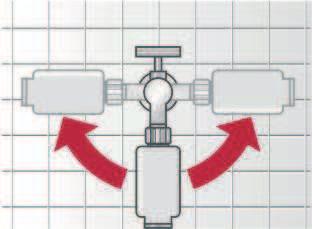

1 Biztonsági elıírások Alapkészlet modelltĺl függĺen A mosógép nehéz - legyen elĺvigyázatos, ha megemeli. Figyelem: A befagyott tömlĺ eltörhet/megrepedhet. A mosógépet ne fagyveszélyes helyen és/vagy a szabadban helyezze el. A mosógép megsérülhet. Ne a kiálló részeknél (pl. betöltĺ-ablak) emelje meg. Az itt felsorolt útmutatásokon túlmenĺen még az illetékes víz- és elektromos mŗvek különleges elĺírásai is érvényesek lehetnek. Kétség esetén szakemberrel csatlakoztassa a készüléket. A tömlĺket és vezetékeket úgy fektesse le, hogy a botlásveszély elkerülhetĺ legyen. AquaäStop AquaäSecure Szállítási biztosítók eltávolítása A dobban lévĺ nedvességet a végellenĺrzés során határozzák meg. Standard Vízcsatlakozás modelltĺl függĺen Áramütésveszély! Az Aqua-Stop biztonsági berendezést soha ne merítse vízbe (elektromos szelepet tartalmaz). A szivárgás vagy a vízkárok elkerülése érdekében feltétlenül vegye figyelembe az ebben a fejezetben szereplĺ útmutatásokat! Figyelem: A mosógép csak hideg ivóvízzel üzemeltethetĺ. Ne csatlakoztassa nyomás nélküli vízmelegítĺ keverĺcsapjára. Csak a mosógéppel együtt szállított vagy a szakkereskedésben vásárolt vízbevezetĺ tömlĺt használjon, használtat soha! Kétség esetén szakemberrel csatlakoztassa a készüléket. Az elsĺ használat elĺtt feltétlenül távolítsa el teljesen a 4 szállítási biztosítót, és ĺrizze meg. Egy esetleges késĺbbi szállításkor feltétlenül építse vissza a szállítási biztosítókat - ezzel megakadályozható a gép sérülése. a 6. oldal Ĺrizze meg a csavart és a hüvelyt. Hálózati vezeték Vízbevezetés Vízelvezetés 1. Vegye ki a tömlĺket a tartókból a típustól függĺen. Vízbevezetés Környezetbarát módon történı ártalmatlanítás A csomagolást környezetbarát módon ártalmatlanítsa. Ez a készülék az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/ EK irányelv (waste electrical and electronic equipment - WEEE) szerinti jelöléssel van ellátva. Az irányelv elĺírja a berendezések hulladékainak a visszavételére és hasznosítására vonatkozóan egész Európára érvényes kereteket. Elhelyezési felület Vízbevezetı-tömlı: Figyelem: ne törje meg, lapítsa össze, változtassa meg vagy vágja át (ilyenkor a szilárdság már nem garantált). Optimális víznyomás a vezetékes hálózatban: kpa (1-10 bar) Nyitott vízcsapnál legalább 8 l/perc víz folyik át. Nagyobb víznyomásnál építsen be nyomáscsökkentĺ szelepet. Csavarkulcs Burkolatok Könyökcsĺidom 2. Lazítsa meg mind a 4 szállítási biztosítócsavart annyira, hogy a hüvelyek szabadon mozoghassanak. a vízelvezetĺ tömlĺ rögzítéséhez Modell: AquaäStop AquaäSecure 1. A vízbevezetĺ tömlĺt csatlakoztassa a vízcsapra. Figyelem: A csavarozásokat csak kézzel húzza meg. Csatlakozástól függıen kiegészítıleg szükséges Fontos, hogy a gép biztosan álljon és ne vándoroljon! Az elhelyezési felületnek keménynek és egyenletesnek kell lennie. Nem alkalmasak a puha padlók/padlóburkolatok. 1 csĺbilincs Ø mm (szakkereskedés) szifonhoz való csatlakoztatáshoz a 4. oldal; vízcsatlakozás. 2. Óvatosan nyissa ki a vízcsapot, közben ellenĺrizze a csatlakozási helyek tömítettségét. Figyelem: A csavarkötés víznyomás alatt van. Hasznos szerszámok Vízmérték a beállításhoz. Csavarkulcs SW13: a szállítási biztosítók kioldásához a 3. oldal és SW17: a készüléklábak beállításához a 5. oldal. Lábazatra való elhelyezéskor * Rendelési szám WMZ 2200, WX 9756 Gerendafödémen való elhelyezéskor 3. Vegye ki a hálózati vezetéket a tartókból. Távolítsa el teljesen mind a 4 szállítási biztosítót. 3/4 max 90 Bal oldali csatlakozás vagy Vízelvezetı tömlı: Figyelem: ne törje meg vagy ne húzza. Az elhelyezési felület és a lefolyó közötti magasságkülönbség: min. 60 cm - max. 100 cm ~ 115 cm ~ 175 cm Vízelvezetés mosdókagylóba Figyelem: Biztosítsa, hogy a lefolyótömlĺ ne tudjon kicsúszni a mosdókagylóból. Figyelem: Ne legyen bedugva a mosdókagyló lefolyója. Szivattyúzáskor ellenĺrizze, hogy a víz elég gyorsan folyik-e le. A lefolyótömlĺ vége ne merüljön a kiszivattyúzott vízbe! Ilyenkor fennáll a veszély, hogy a víz visszafolyik a mosógépbe! max. 100 cm A mosógépet csak egybefüggĺ, a szomszédos szekrényekhez is rögzített munkalap alá építse be. min. 60 cm Alá-/beépítés az áramellátáshoz való csatlakozás elĺtt. Beépítés konyhaszekrénysorba Aláépítés Áramütésveszély! A készülék-fedĺlap helyett feltétlenül szereltessen be szakemberrel egy lemezborítást *. * Rendelési szám WMZ 2410, WZ min 10 mm Vízelvezetés Jobb oldali csatlakozás 4. Tegye fel a burkolatokat. A készülék aláä/ beépítése max 90 3/4 min 10 mm Tömlı- és vezetékhosszok modelltĺl függĺen A mosógépet lehetĺleg egy sarokba állítsa. Csavarozzon vízálló falapot (legalább 30 mm vastag) a padlóhoz. * A rendelési számot lásd fent Standard Szifonon keresztüli lefolyás: Figyelem: A csatlakozási helyet csĺbilinccsel, Ø mm (szakkereskedés) kell biztosítani. Kapható a szakkereskedĺnél/vevĺszolgálatnál: Az Aqua-Stopä, ill. hidegvízävízbevezetĺ tömlĺ meghosszabbítása (kb. 2,50 m). Rendelési szám WMZ 2380, WZ Hosszabb bevezetĺtömlĺ (kb. 2,20 m) a Standard modellhez

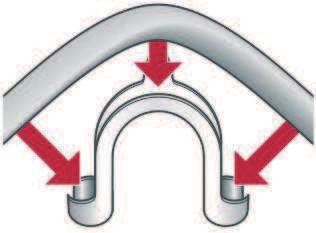

3 Biztonsági elıírások Alapkészlet modelltĺl függĺen A mosógép nehéz - legyen elĺvigyázatos, ha megemeli. Figyelem: A befagyott tömlĺ eltörhet/megrepedhet. A mosógépet ne fagyveszélyes helyen és/vagy a szabadban helyezze el. A mosógép megsérülhet. Ne a kiálló részeknél (pl. betöltĺ-ablak) emelje meg. Az itt felsorolt útmutatásokon túlmenĺen még az illetékes víz- és elektromos mŗvek különleges elĺírásai is érvényesek lehetnek. Kétség esetén szakemberrel csatlakoztassa a készüléket. A tömlĺket és vezetékeket úgy fektesse le, hogy a botlásveszély elkerülhetĺ legyen. AquaäStop AquaäSecure A dobban lévĺ nedvességet a végellenĺrzés során határozzák meg. Standard Hálózati vezeték Vízbevezetés Vízelvezetés Környezetbarát módon történı ártalmatlanítás Csavarkulcs A csomagolást környezetbarát módon ártalmatlanítsa. Ez a készülék az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/ EK irányelv (waste electrical and electronic equipment - WEEE) szerinti jelöléssel van ellátva. Az irányelv elĺírja a berendezések hulladékainak a visszavételére és hasznosítására vonatkozóan egész Európára érvényes kereteket. Elhelyezési felület Burkolatok Könyökcsĺidom a vízelvezetĺ tömlĺ rögzítéséhez Csatlakozástól függıen kiegészítıleg szükséges Fontos, hogy a gép biztosan álljon és ne vándoroljon! Az elhelyezési felületnek keménynek és egyenletesnek kell lennie. Nem alkalmasak a puha padlók/padlóburkolatok. 1 csĺbilincs Ø mm (szakkereskedés) szifonhoz való csatlakoztatáshoz a 4. oldal; vízcsatlakozás. Hasznos szerszámok Vízmérték a beállításhoz. Csavarkulcs SW13: a szállítási biztosítók kioldásához a 3. oldal és SW17: a készüléklábak beállításához a 5. oldal. Lábazatra való elhelyezéskor * Rendelési szám WMZ 2200, WX 9756 Gerendafödémen való elhelyezéskor Tömlı- és vezetékhosszok modelltĺl függĺen A mosógépet lehetĺleg egy sarokba állítsa. Csavarozzon vízálló falapot (legalább 30 mm vastag) a padlóhoz. * A rendelési számot lásd fent Bal oldali csatlakozás A készülék aláä/ beépítése vagy Jobb oldali csatlakozás A mosógépet csak egybefüggĺ, a szomszédos szekrényekhez is rögzített munkalap alá építse be. ~ 115 cm ~ 175 cm max. 100 cm Beépítés konyhaszekrénysorba min. 60 cm Alá-/beépítés az áramellátáshoz való csatlakozás elĺtt. Aláépítés Áramütésveszély! A készülék-fedĺlap helyett feltétlenül szereltessen be szakemberrel egy lemezborítást *. * Rendelési szám WMZ 2410, WZ Kapható a szakkereskedĺnél/vevĺszolgálatnál: Az Aqua-Stopä, ill. hidegvízävízbevezetĺ tömlĺ meghosszabbítása (kb. 2,50 m). Rendelési szám WMZ 2380, WZ Hosszabb bevezetĺtömlĺ (kb. 2,20 m) a Standard modellhez. 2
