1 Mechatronika továbbképzés Ipari folyamatirányítás 1. Előadás A folyamatirányítás felosztása Szabályozás, vezérlés összehasonlítása

2 Ajánlott szakirodalom 1. Jancskárné Anweiler I. (2015) Szabályozástechnika I. ISBN: Jancskárné Anweiler I. (2015) Szabályozástechnika II.ISBN: Csáki Frigyes, Bars Ruth: Automatika, Tankönyvkiadó, Petz Ernő: Bevezető irányítástechnikai alapismeretek, Főiskolai Irányítástechnikai Oktatás-módszertani Munkabizottság, Mórocz István: Irányítástechnika I. Analóg szabályozástechnika, U. Tiecze, Ch. Schenk: Analóg és digitális áramkörök, Műszaki Könyvkiadó, Budapest, Aradi Petra, Niedermayer Péter: Szabályozáselmélet segédlet, BME, Keviczky L, Bars R, Hetthéssy J, Bartha A, Bányász Cs (2006) Szabályozástechnika. Universitas Kht Győr. 9. Szilágyi Béla, Juhász Ferencné: Szabályozástechnika. Alapfogalmak, cikksorozat, Elektronika, JJ Di Stefano, AR Stubberud, IJ Williams: Feedback and Control Systems, McGraw-Hill, Eduardo D. Sontag, Mathematical Control Theory: Deterministic Finite Dimensional Systems, Springer, New York, GC Goodwin, SF Graebe, ME Salgado: Control System Design, Prentice Hall, Benjamin C. Kuo, Farid Golnaraghi: Automatic Control Systems, John Wiley & Sons, Suzanne Lenhart: Control System Theory, University of Tennessee, Knoxville, B Wittenmark, KJ Åström, KE Årzén: Computer Control: An Overview, Lund Institute of Technology, Max Rabiee: Programmable Logic Controllers, Hardware and programming (2018) ISBN-13:

3 Folyamatirányítási mechanizmusok Technológiai folyamatok irányításának mechanizmusai: információszerzés az irányított folyamatról: érzékelés, az információk feldolgozása: ítéletalkotás, az ítéletalkotás eredményétől függő rendelkezés a beavatkozásra: rendelkezésadás, a folyamat módosított jellemzőinek a megváltoztatása azért, hogy az előre megfogalmazott követelmények megvalósuljanak: beavatkozás.

4 Az folyamatirányítás eszközei Az információ szerzés eszközei: érzékelő szervek (szenzorok); A szabályozott folyamat paramétereit mérik és a mért mennyiséget a szabályozó által értelmezhető (elektromos) jellé alakítják. Az információ feldolgozás eszköze: szabályozó (controller); A szabályozási algoritmust realizálja: a beszerzett információk alapján kiszámítja, hogy milyen mértékű beavatkozás szükséges, és rendelkezik ennek végrehajtásáról. A beavatkozás feladatát ellátják: beavatkozó szervek (aktuátorok). A szabályozó rendelkezéseit átalakítják megfelelő természetű és nagyságú jelekké, amelyek a folyamatot a kívánt módon befolyásolják.

5 A folyamatirányítás alapműveletei A b folyamatba bevezetett anyag A k félkész vagy késztermék E b átalakításhoz szükséges energia E k átalakult vagy hulladék energia

6 Az irányítástechnika felosztása Vezérlés nyitott hatáslánc, nem valósítható meg a zavarkompenzáció Szabályozás zárt hatáslánc (szabályozott jellemző visszacsatolása), zavarkompenzáció megvalósítható

7 Vezérlés elemei Vezérlés működési vázlata

8 A vezérlések programozástól függő felosztása forrasztott és csavarkötések diódás mátrix, keresztsínes dugaszolható PLC-k memória chip cserével módosítható kötött program, de paraméterezhető

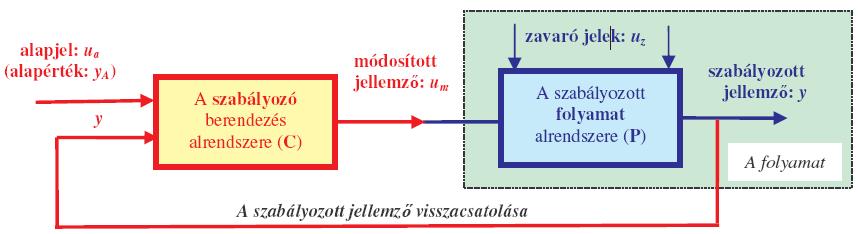

9 Szabályozás elemei Szabályozás működési vázlata Szabályozás hatásvázlata

10 Jelek az irányítástechnikában A jelek jellemzési szempontjai: - Értékkészlet - Időbeli lefolyás - Az információ megjelenési formája - Az érték meghatározottsága

11 Az irányítási rendszerek ábrázolása Szerkezeti vázlat Működési vázlat Tömbvázlat Hatásvázlat Jelfolyamábra

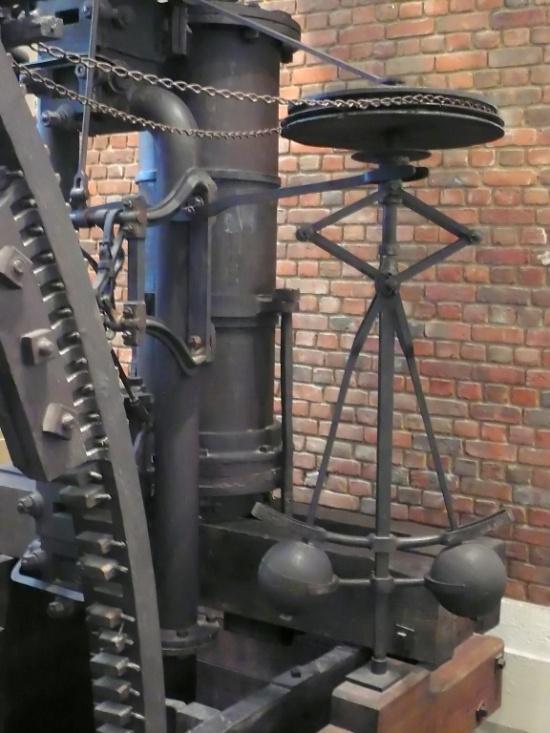

12 Egyik első műszaki szabályozó: a centrifugális regulátor James Watt és Matthew Boulton regulátora (1788) Gőzgép fordulatszámát közel állandóan tartja széles terhelés-tartományban. Hasonló szerkezetet már a 17. században használtak szélmalom-őrlőkő sebesség és nyomás szabályozására. Alapja egy kúpinga. Irányítástechnikai szempontból arányos szabályozó. A szabályozástechnika egyik alapműve: Maxwell, James Clerk (1868). On Governors. 16. Proceedings of the Royal Society of London. pp

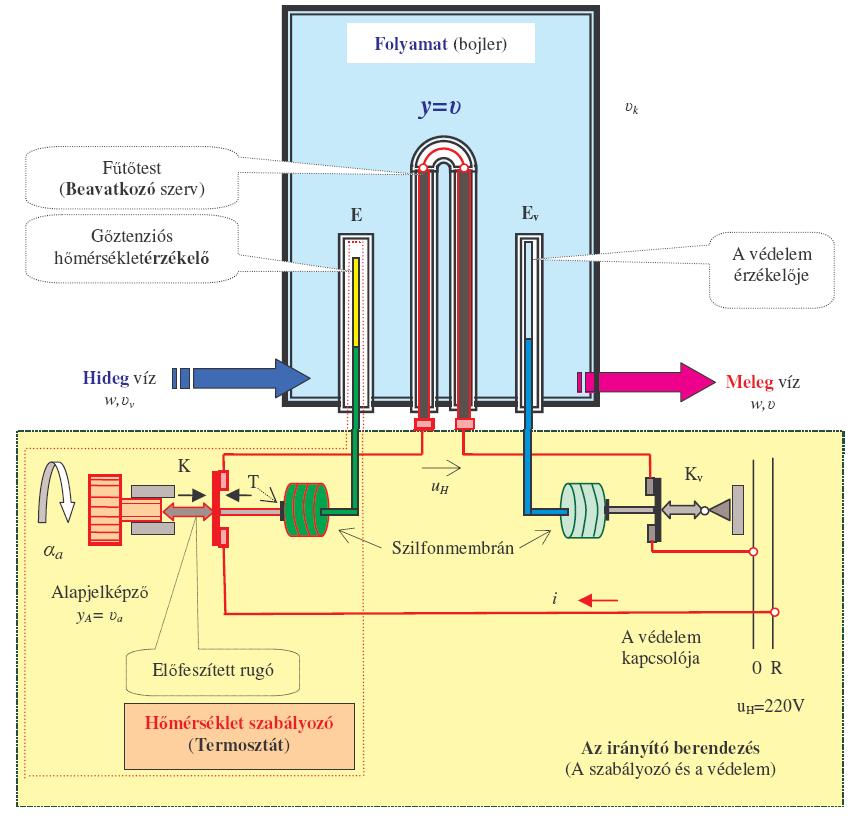

13 Állásos szabályozás: Melegvíztároló hőmérsékletszabályozása Szerkezeti vázlat

14 Hatásvázlat alapjel: az előírt vízhőmérséklet; módosított jellemző: a tápfeszültség értéke; zavaró jelek: hidegvíz hőmérséklete, hozama, külső hőmérséklet; szabályozott jellemző: a tényleges vízhőmérséklet.

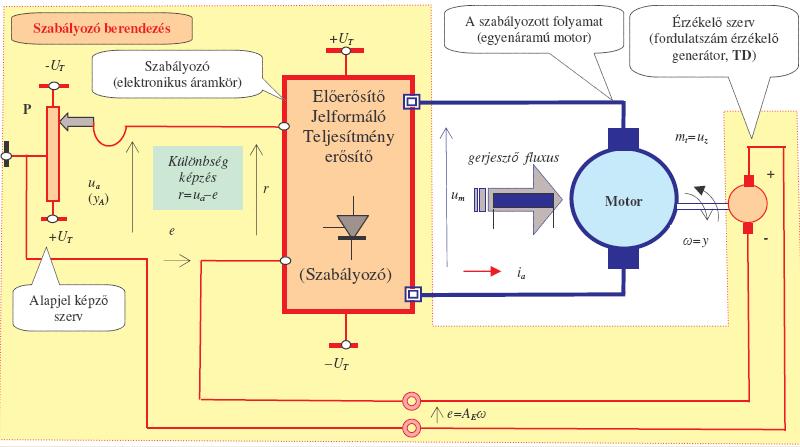

15 Arányos szabályozás: Egyenáramú villanymotor fordulatszám szabályozása Szerkezeti vázlat

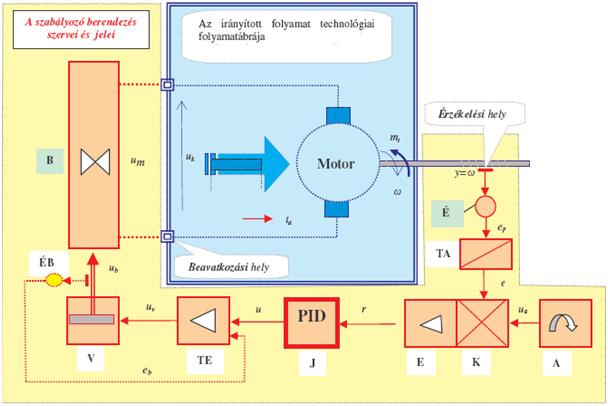

16 Működési vázlat A fordulatszám szabályozási rendszer működési vázlata és a szabályozó berendezés szervei és jelei

17 Hatásvázlat Az egyhurkos szabályozás hatásvázlata Egyenáramú motor automatikus fordulatszámszabályozásának hatásvázlata alapjel: az előírt fordulatszám; módosított jellemző: a kapocsfeszültség; zavaró jel: a terhelőnyomaték; szabályozott jellemző: a tényleges fordulatszám. a rendelkező jel a hibával arányos; az arányos szabályozás esetén állandósult állapotban a hibajel nem lehet zérus.

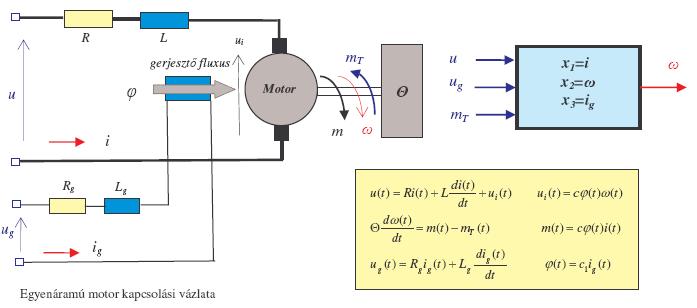

18 Szakasz állapotegyenletei

19 Hatásvázlat

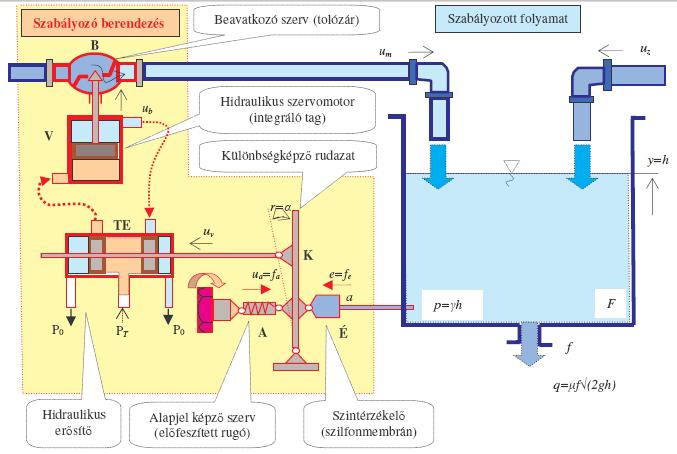

20 Integrálszabályozás: Szintszabályozás Szerkezeti vázlat
