1 Tartalomjegyzék Az árváltoztatás jogát fenntartjuk! Az esetleges nyomdai hibákért felelősséget nem vállalunk! SZŰRŐ TARTÁLYOK ÉS KIEGÉSZÍTŐI KÖZÜLETI FELHASZNÁLÁSRA ELŐSZŰRŐK OLDALCSATORNÁS LEVEGŐ KOMPRESSZOROK NAGY TELJESÍTMÉNYŰ CENTRIFUGÁL SZIVATTYÚK NEM ÖNFELSZÍVÓ SZIVATTYÚK VÍZKEZELÉS, ADAGOLÁS, MÉRÉS, SZABÁLYOZÁS, AUTOMATIZÁLÁS TÖMÍTŐANYAGOK MEDENCE FŰTÉS BEÉPÍTHETŐ HIDROMASSZÁZS MEDENCÉK VÍZALATTI TISZTITÓ ROBOTOK KÖZÜLETI FELHASZNÁLÁSRA MEDENCE BURKOLATOK FENÉKÜRÍTŐK TÚLFOLYÓ RÁCSOK VIZES ÉLMÉNY ELEMEK A MEDENCE KÖRÜL ÉS A MEDENCÉBEN KÖZÖSSÉGI ZUHANYOK VERSENYMEDENCE KELLÉKEK WELLNESS BERENDEZÉSEK oldal 17. oldal 17. oldal oldal 30. oldal oldal 34. oldal 35. oldal oldal 43. oldal 44. oldal 45. oldal oldal oldal oldal oldal 55. oldal KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

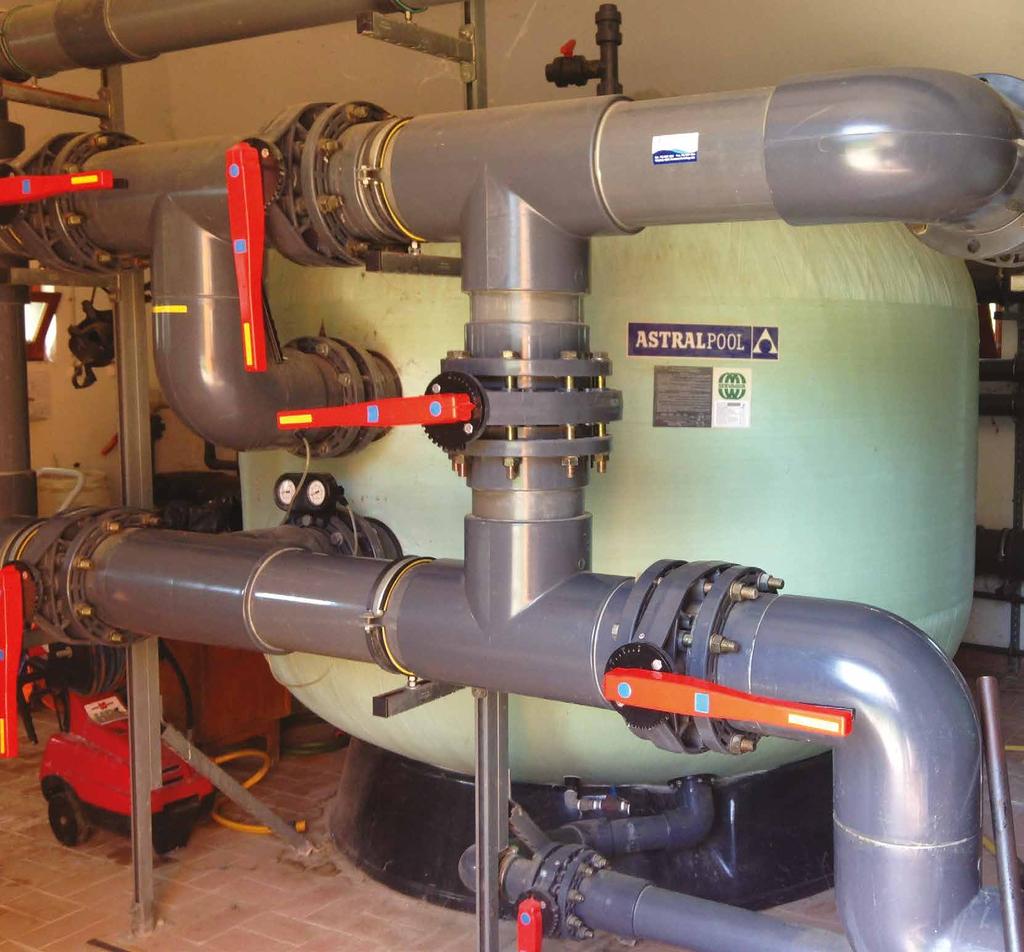

2 SZŰRŐ TARTÁLYOK Szűrők kódolása A szűrő kódja 8 számjegyből áll. 1-5-ig a szűrőtartály kódja, az utolsó 3 számjegy az opciókat jelöli. Ez az alábbi táblázat segítségével választható. Ez a kódrendszer a következő modellekhez tartozik: Praga, Oslo, Olot, Ampuria, Rodas, Vic, Europe, Vesubio és Delta szűrőkhöz. Position Számjegyek: 1-5: alap model. 6 számjegy Szűrő lemezzel és borítás 7 számjegy Oldalbúvónyílás 8 számjegy Kémlelőnyílás 0 Szűrőlemez nélkül 0 Nincs 0 1 Szűrőlemezzel 1 1 db Ø 225 mm 1 2 Vinilészterrel 2 1 db Ø 400 mm 2 3 Kompletten mindennel 3 2 db Ø 225 mm db Ø 400 mm 4 Nincs 1db lamínált szűrőknél 1db Ø 135 mm tekercselthez 2db laminált szűrőknél 2 db Ø 135 mm tekercselthez Kérjen árat a különböző opciókra: - Vinilészter bevonat - Ø 225 mm és Ø 400 mm oldalnyílás - Kémlelőnyílás DIN szabványú tartályok anyagszerkezete (1) Isoneopentilglicol CSS-UP3 típusú gelcoat poliészter alapú védőréteggel bevonva. Nagy keménység és ellenálló képesség a homok mechanikai súrlódásával szemben. Teljesíti a KTW előírásait és LVHT műbizonylattal rendelkezik. Az ózonnak ellenálló védőréteggel ellátott szűrők esetén a vinilészter CSS-PHAS típusú. (2) GF-UP1 típusú üvegszállal erősített poliészter gyantából hengerelt réteg. Erősítések a csatlakozási pontok (MW) körül, ahol szálirányban hengerelt (3) és nem irányított (4) üvegszál rétegek fedik egymást. Sugár irányú tekercselés (5), (7) a henger palástján, és GF-UP1 típusú, poláris irányú tekercselés (6) az egész tartály felületén. Ezt a műveletet számítógép vezérlésű gépek végzik. Ez a legfontosabb jellemzője ezeknek a szűrőknek. Ezzel az eljárással készült tartályok felelnek meg leginkább a maximális üzemi nyomás követelményeinek. UV sugárzásnak ellenálló külső poliuretán védőréteg. Minden szűrő 60 C-on hőkezelt. 4

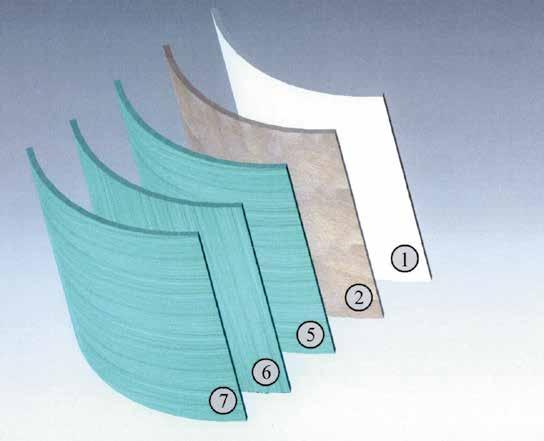

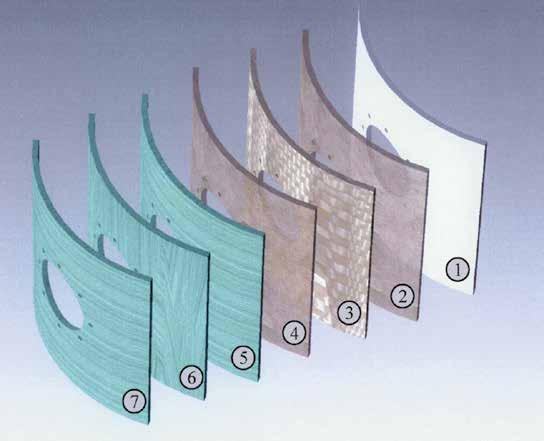

3 1,0 m szűrőágy magasság LAMINÁLT KÖZÖSSÉGI SZŰRŐTARTÁLYOK Europe szűrő Europe laminált szűrőtartály, kollektorkaros belső kialakítással, nyomásmérőpanellal, D400 homokbetöltő nyílással, D200 homokleeresztővel, 3/4" vízleeresztővel, 3/4" légtelenítővel, max. üzemi nyomás 2,5bar, 1m-es szűrőágy magasság. A tartály fürdővízellátás területén OTH engedéllyel rendelkezik. Szeleprendszer nem tatozék. A leírásban nem szereplő konfigurácók egyedi árajánlat alapján rendelhetők. Maximum working pressure 2.5 Kg/cm 2 1,0 m szűrőágy magasság Diameter Ø mm Filtration velocity m 3 /h/m 2 Outlet Ø mm Flow m 3 /h Code Netto Standard Weight Kg Standard Volume m 3 SZELEPRENDSZER NÉLKÜL * , /40** 75 25/ , , / / , / / , , , / / , , / / , , , , , , , , , , , , , , , , , , Ø 400 mm Ø 200 mm sand dump port. Ø (mm) Filtration bed height (m) H (mm) B (mm) 270* A (mm) Ø P (mm) E (mm) Filtration area (m 2 ) Volume (l) Sand mm (Kg) Gravel 1 2 mm (Kg) Total weight in operation (Kg) * For 2" multiport valve the height will be 230 mm. Note: Codification options according to table on page KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

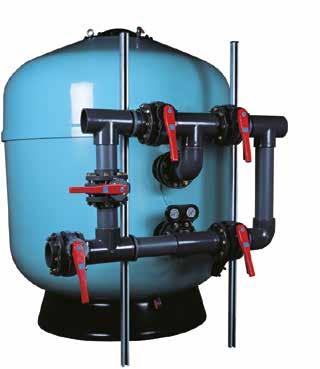

4 1,2 m szűrőágy magasság LAMINÁLT KÖZÖSSÉGI SZŰRŐTARTÁLYOK Europe szűrő Maximum working pressure 2.5 Kg/cm 2 1,2 m szűrőágy magasság Diameter Ø mm Filtration velocity m 3 /h/m 2 Outlet Ø mm Flow m 3 /h Code Netto Standard Weight Kg Standard Volume m 3 SZELEPRENDSZER NÉLKÜL * , /40** 75 25/ , , / / , / / , , , / / , , / / , , , , , , , , , , , , , , , , , , Ø (mm) Filtration bed height (m) H (mm) B (mm) A (mm) Ø P (mm) E (mm) Filtration area (m 2 ) Volume (l) Sand mm (Kg) Gravel 1 2 mm (Kg) Total weight in operation (Kg) Ø Filter Lid Ø 400 mm Ø Connect. 6

5 1,0 m szűrőágy magasság TEKERCSELT KÖZÖSSÉGI SZŰRŐTARTÁLYOK Praga szűrő Praga tekercselt szűrőtartály, kollektorkaros belső kialakítássa, nyomásmérő panellal, D400 homokbetöltő nyílással, D90 homokleeresztővel, 3/4" vízleeresztővel, 3/4" légtelenítővel, max. üzemi nyomás 2,5bar, 1m-es szűrőágy magasság. A tartály fürdővízellátás területén OTH engedéllyel rendelkezik. A leírásban nem szereplő konfigurácók egyedi árajánlat alapján rendelhetők. Maximum working pressure 2.5 Kg/cm 2 Diameter Ø mm Filtration velocity m 3 /h/m 2 Outlet Ø mm Flow m 3 /h Code Netto Standard Weight Kg Standard Volume m 3 SZELEPRENDSZER NÉLKÜL , , , , , , , , , , , , , , , , , , , , , , , , , , , KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

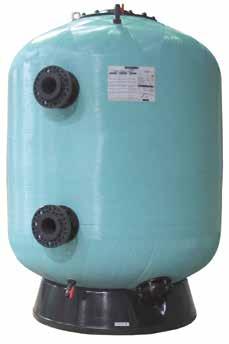

6 1,0 m szűrőágy magasság Lid Ø 400 mm. Praga szűrő Max. Üzemi nyomás 4 bar SZELEPRENDSZER NÉLKÜL Diameter Ø mm Filtration velocity m 3 /h/m 2 Outlet Ø mm Flow m 3 /h Code Netto Standard Weight Kg Standard Volume m , , , , , , , , , , , , , , , , , , , , , , , , , , , Ø 400 Ø (mm) Filtration bed height (m) H (mm) B (mm) A (mm) C (mm) Ø P (mm) E (mm) Filtration area (m 2 ) Volume (l) Sand mm (Kg) Gravel 1 2 mm (Kg) Total weight in operation (Kg)

7 TEKERCSELT KÖZÖSSÉGI SZŰRŐTARTÁLYOK Nagy teljesítményű tekercselt szűrőtartályok A tekercselt szűrők általános jellemzői: 100%-os ellenállás a korrózióval szemben, eltérően a hagyományos acél tartályokhoz Maximum üzemi hőmérséklet 50 C Megfelel a nyomástartó edényekről szóló Európai Szabványnak (97/23/CE, 3. szakasz, 3. cikkely) 1,5-szeres maximum üzemi nyomásra tesztelve Oslo Belső komponensek technikai jellemzői: PVC anyagú belső csővezeték és diffúzor PP anyagú kollektorkarok / szűrőgyertyák Szűrőlapos modell esetén plusz alsó csatlakozás a levegős visszaöblítéshez Rozsdamentes acél (AISI 316) csavarok és alátétek EPDM tömítések A szűrőlapos tartály használatának előnyei a hagyományos kollektorkaros rendszerrel szemben: Olot A szűrőlap alatt nincs holttér, pangó víztér, az ebből adódó bakteriális szennyeződés veszélye nem áll fenn Jobb hatásfokú szűrés és szűrőtöltet visszamosás a vízáramlás egyenletes felületi eloszlása miatt Levegős szűrőtöltet lazítás lehetősége adott erre alkalmas szűrőgyertya beépítésével, ezzel jobb hatásfokú visszamosás, és tisztavíz megtakarítás érhető el A szűrőtöltet kitermeléséhez javasolt az oldalsó búvónyílás MEDIA RECOMMENDATIONS: MULTILAYER - Nozzle plate - Filtration bed 1.2 m Diameter mm Hydroanthracite ( ) Kg 600 mm Sand ( ) Kg 400 mm Gravel (1-2) Kg 100 mm Gravel (3-5) Kg 100 mm MULTILAYER - Nozzle plate - Filtration bed 1.5 m Diameter mm Hydroanthracite ( ) Kg 600 mm Sand ( ) Kg 600 mm Gravel (1-2) Kg 100 mm Gravel (2-3) Kg 100 mm Gravel (3-5) Kg 100 mm SINGLELAYER - Nozzle plate - Filtration bed 1.2 m Diameter mm Sand ( ) Kg 1100 mm Gravel (1-2) Kg 100 mm SINGLELAYER - Nozzle plate - Filtration bed 1.5 m Diameter mm Sand ( ) Kg 1200 mm Gravel (1-2) Kg 100 mm Gravel (2-3) Kg 100 mm Gravel (3-5) Kg 100 mm MULTILAYER - Collector arms - Filtration bed 1.2 m Diameter mm Hydroanthracite ( ) Kg 600 mm Sand ( ) Kg 400 mm Gravel (2-3) Kg 100 mm Gravel (3-5) Kg 100 mm (1) SINGLELAYER - Collector arms - Filtration bed 1.2 m Diameter mm Sand ( ) Kg 1100 mm Gravel (1-2) Kg 100 mm (1) Densities: Hydroanthracite = 0.8 Kg/dm 3 - Sand = 1.4 Kg/dm 3 - Gravel = 1.5 Kg/dm 3 (1) 100 mm above laterals 9 KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

8 1,2 m szűrőágy magasság TEKERCSELT KÖZÖSSÉGI SZŰRŐTARTÁLYOK Oslo szűrő Oslo tekercselt szűrőtartály, kollektorkaros belső kialakítással, nyomásmérőpanellal, D400 homokbetöltő nyílással, D90 homokleeresztővel, 3/4" vízleeresztővel, 3/4" légtelenítővel, max. üzemi nyomás 2,5bar, 1,2m-es szűrőágy magasság. A tartály fürdővízellátás területén OTH engedéllyel rendelkezik. Maximum working pressure 2.5 Kg/cm 2 Diameter Ø mm Filtration velocity m 3 /h/m 2 Outlet Ø mm Flow m 3 /h Code Netto Standard Weight Kg Standard Volume m 3 SZELEPRENDSZER NÉLKÜL , , , , , , , , , , , , , , , , , , Max. Üzemi nyomás 4 bar Diameter Ø mm Filtration velocity m 3 /h/m 2 Outlet Ø mm Flow m 3 /h Code Netto Standard Weight Kg Standard Volume m 3 Lateral manhole Ø 400 mm Nozzle plate Sightglass , , , , , , , , , , , , , , , , , ,

9 TEKERCSELT KÖZÖSSÉGI SZŰRŐTARTÁLYOK Oslo szűrő Oslo With laterals Oslo with nozzle plate Ø D (mm) Filtration velocity (m 3 /h/m 2 ) Ø N (mm) 2.5 bar 4 bar Code Code Flow m 3 /h Filtration area m 2 Volume (l) A (mm) B (mm) C (mm) F (mm) H (mm) L (mm) Ø P (mm) R (mm) Ø S (mm) T (mm) W (mm) Total weight in oper. Kg DN DN DN DN DN DN DN DN DN DN DN DN DN DN DN DN DN DN DN DN KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

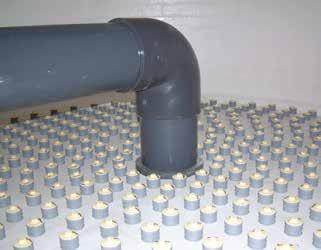

10 1,2 m és 1,5 m szűrőágy magasság TEKERCSELT KÖZÖSSÉGI SZŰRŐTARTÁLYOK Olot szűrő Olot tekercselt szűrőtartály, szűrőlemezes belső kialakítás szűrőgyertyákkal, D400 homokbetöltő nyílással, D400 oldal búvónyílással, 3/4" vízleeresztővel, max. üzemi nyomás 2,5bar, 1,2m-es szűrőágy magasság. A tartály fürdővízellátás területén OTH engedéllyel rendelkezik. A tartály megfelel a DIN 19605/19643 szabványban foglaltaknak. Maximum nyomás: 2,5 Kg/cm 2 Diameter Ø mm Filtration velocity m 3 /h/m 2 Outlet Ø mm Flow m 3 /h Code Netto Standard Weight Kg Standard Volume m , , , , , , , , , Filtration bed 1.5 m Diameter Ø mm Filtration velocity m 3 /h/m 2 Outlet Ø mm Flow m 3 /h Code Netto Standard Weight Kg Standard Volume m , , , , , , , ,

11 TEKERCSELT KÖZÖSSÉGI SZŰRŐTARTÁLYOK Olot filters Ø D (mm) Filtration velocity (m 3 /h/m 2 ) Ø K (mm) DN100 DN110 DN125 DN150 DN175 DN200 DN200 DN225 DN225 DN225 DN225 DN225 FILTRATION BED 1.2 m FILTRATION BED 1.5 m Code H (mm) F (mm) Vol. (l) Total weight in operation (kg) Code H (mm) F (mm) Vol (l) Total weight in operation (kg) Flow rate (m 3 /h) Filtration area (m 2 ) Nozzle number A (mm) B (mm) C (mm) L (mm) Ø P (mm) T (mm) N (mm) Ø X Inspection lid (mm) R Ø J (mm) Ø G Ø G2* * In models Ø 1050 mm, 1200 mm and 1400 mm, this fitting is fitted on to the cover. 13 KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

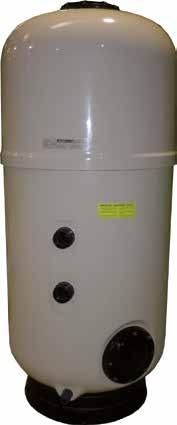

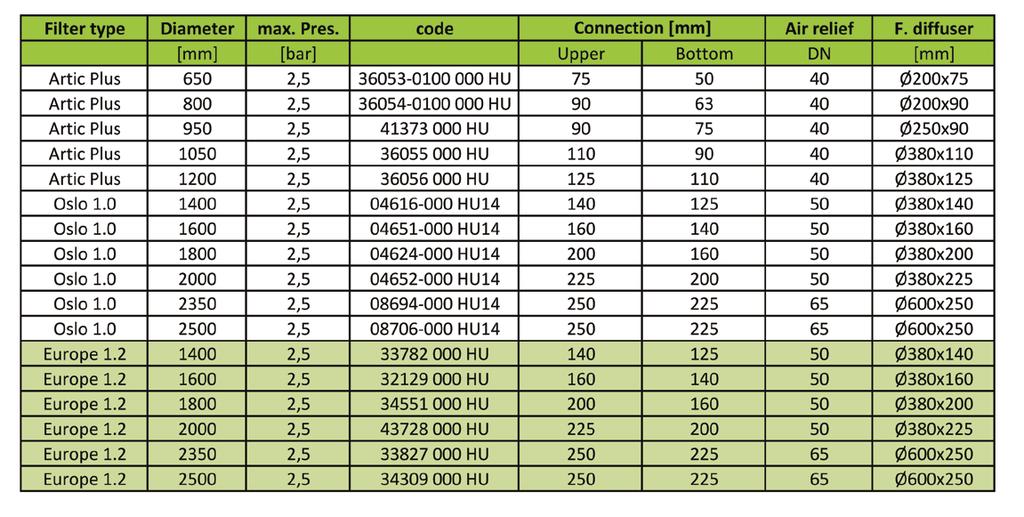

12 Rendelhető opciók: - kémlelő - oldalbúvó - szűrőlemez 1 m szűrőágy magasság AZ MSZ 15236:2013 SZABVÁNYNAK MEGFELELŐ LAMINÁLT SZŰRŐK Artic Plus 1m szűrőágy Artic Plus laminált szűrőtartály, kollektorkaros belső kialakítással, D200 homokbetöltő nyílással, D200 oldal búvónyílással, 3/4" vízleeresztővel, DN40, légtelenítővel, D200 homokleeresztővel, max. üzemi nyomás 2,5bar, 1m-es szűrőágy magasság. A tartály fürdővízellátás területén OTH engedéllyel rendelkezik. D650mm, kollektorkaros, D75 felső és D50 alsó csatlakozással HU 1455,68 D800mm, kollektorkaros, D90 felső és D63 alsó csatlakozással HU 1656,01 Artic Plus szűrőtartály, D950mm, kollektorkaros, D90 felső és D75 alsó csatlakozással HU 2053,51 Artic Plus szűrőtartály, D1050mm, kollektorkaros, D110 felső és D90 alsó csatlakozással HU 3337,78 Artic Plus szűrőtartály, D1200mm, kollektorkaros, D125 felső és D110 alsó csatlakozással HU 3993,69 1 m szűrőágy magasság Europe szűrő 1 m szűrőágy Europe laminált szűrőtartály, kollektorkaros belső kialakítással, D400 homokbetöltő nyílással, 3/4" vízleeresztővel, D200 homokleeresztővel, max. üzemi nyomás 2,5bar, 1m-es szűrőágy magasság. A tartály fürdővízellátás területén OTH engedéllyel rendelkezik. D1400mm, kollektorkaros, D140 felső és D125 alsó csatlakozássa HU 4590,20 D1600mm, kollektorkaros, D160 felső és D140 alsó csatlakozással HU 5499,91 D1800mm, kollektorkaros, D200 felső és D160 alsó csatlakozássa HU 6444,95 D2000mm, kollektorkaros, D225 felső és D200 alsó csatlakozássa HU 8241,46 D2350mm, kollektorkaros, D250 felső és D225 alsó csatlakozással, DN65 légtelenítő HU 11357,83 D2500mm, kollektorkaros, D250 felső és D225 alsó csatlakozással, DN65 légtelenítő HU 12957,65 14

13 AZ MSZ 15236:2013 SZABVÁNYNAK MEGFELELŐ TEKERCSELT SZŰRŐK Oslo szűrő Oslo 1.0 tekercselt szűrőtartály, kollektorkaros belső kialakítással, D400 homokbetöltő nyílással, 3/4" vízleeresztővel, D90 homokleeresztővel, max. üzemi nyomás 2,5bar, 1m-es szűrőágy magasság. A tartály fürdővízellátás területén OTH engedéllyel rendelkezik. A tartály megfelel az MSZ 15236:2013 szabványban foglaltaknak. Oslo 1.0 szűrőtartály, D1400mm, kollektorkaros, D140 felső és D125 alsó csatlakozássa HU ,38 Oslo 1.0 szűrőtartály, D1600mm, kollektorkaros, D160 felső és D140 alsó csatlakozással, D400 töltőnyílás, 3/4" vízleeresztő, D140 homokleeresztő, DN50 légtelenítő, Pü=2,5bar, 1m szűrőágy, MSZ15236:2013 szabvány szerint HU ,10 Oslo 1.0 szűrőtartály, D1800mm, kollektorkaros, D200 felső és D160 alsó csatlakozással HU ,32 Oslo 1.0 szűrőtartály, D2000mm, kollektorkaros, D225 felső és D200 alsó csatlakozássa HU ,75 Oslo 1.0 szűrőtartály, D2200mm, kollektorkaros, D250 felső és D225 alsó csatlakozással, DN65 légtelenítő HU ,71 Oslo 1.0 szűrőtartály, D2350mm, kollektorkaros, D250 felső és D225 alsó csatlakozással, DN65 légtelenítő HU ,77 Oslo 1.0 szűrőtartály, D2500mm, kollektorkaros, D250 felső és D225 alsó csatlakozássa, DN65 légtelenítő HU ,40 Szűrők 1m-es szűrőágy magassághoz MSZ15236:2012 szabványnak megfelel Szűrési sebesség: 30 m 3 /h 15 KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

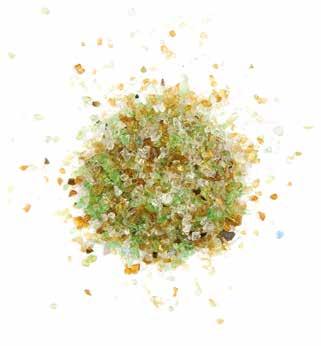

14 KIEGÉSZÍTŐK Automata légtelenítő Automata légtelenítő, alumínium ház, 1" méretben , Automata légtelenítő, alumínium ház, 1 1/2" méretben , / 12 db Automata légtelenítő, alumínium ház, 2" méretben , / 12 db Automata légtelenítő és légbeszívó, műanyag ház, 1" méretben, max. Üzemi nyomás 16 bar , Automata légtelenítő és légbeszívó, műanyag ház, 2" méretben, PVC könyökös vízelzáró szifonnal. Max. üzemi nyomás 16bar , AJRD áramláskapcsoló csőbe építhető , Code D A (mm) B (mm) / Szűrőtöltet /25 kg Aktív üveg szűrőanyag 0.5 mm mm szemcseméret ,32 / 25 kg mm mm szemcseméret ,32 / 25 kg mm mm szemcseméret ,32 / 25 kg Code Granulometry % Filtration bed Volume Filters D < 900 mm Filters D > 900 mm Grade mm 80% 60% Grade mm 0% 20% Grade mm 20% 20% Kvarc szűrőhomok 25kg/zsákos kiszerelésben /kg 0,4-0,8 mm szemcsemérettel ,27 /kg Kvarc szűrőkavics 25kg/zsákos kiszerelésben /kg 1-2 mm szemcsemérettel ,27 /kg mm szemcsemérettel ,27 /kg

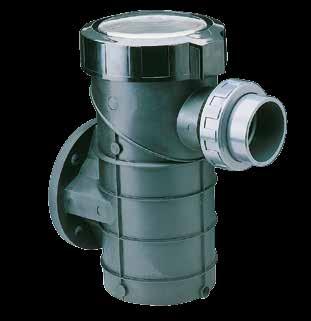

15 ELŐSZŰRŐK Polipropilén házas előszűrő - 8 literes D90 szűretlen víz és DN100 szűrtvíz csonkokkal , Üvegszálas poliészter házas előszűrő - 33 literes Ürítővel. KO kosárral. Pmax=1,5 bar DN80 szűretlen víz és DN80 szűrtvíz csonkokkal , DN100 szűretlen víz és DN100 szűrtvíz csonkokkal , DN110 szűretlen víz és DN110 szűrtvíz csonkokkal , DN125 szűretlen víz és DN125 szűrtvíz csonkokkal , Üvegszálas poliészter házas előszűrő - 60 literes Ürítővel. KO kosárral. Pmax=1,5 bar DN150 szűretlen víz és DN150 szűrtvíz csonkokkal , DN175 szűretlen víz és DN175 szűrtvíz csonkokkal , DN200 szűretlen víz és DN200 szűrtvíz csonkokkal , Oldalcsatornás levegő kompresszor Nagy teljesítményű légfúvó berendezés, hidromasszázs kádakhoz, medencékhez. Képes nagynyomású levegő előállítására állandó üzemeltetés mellett, illetve a szűrőréteg visszamosatásához szükséges levegőmennyiség biztosítására. A szivattyú gépháza és járókereke alumínium ötvözetből, a motor tengelye rozsdamentes acélból készült. A motorok 2 pólusúak, egy- vagy háromfázisúak, folyamatos üzemmódban használhatók. A szivattyú gépháza és járókereke alumínium ötvözetből, a motor tengelye pedig rozsdamentes acélból készült. A kompreszszor elhelyezése tetszés szerint lehet vízszintes vagy függőleges elrendezésű. A berendezés nem igényel folyamatos karbantartást, kenőanyag igénye minimális, mert a szivattyú mozgó- és állórészei nem érintkeznek egymással. Vmax=180m3/h, pmax=220mbar, P=1,3kW, csatlakozások: G6/4" belső menet 31090HU 437,00 Vmax=210m3/h, pmax=190mbar, P=1,6kW, csatlakozások: 2" belső menet 31091HU 571,90 Vmax=210m3/h, pmax=270mbar, P=2,2kW, csatlakozások: 2" belső menet 31092HU 615,60 Vmax=318m3/h, pmax=200mbar, P=2,2kW, csatlakozások: 2" belső menet 31093HU 817,00 Vmax=530m3/h, pmax=300mbar, P=5,5kW, csatlakozások: 2 1/2" belső menet 31094HU 1968,40 kétfokozatú, Vmax=320m3/h, pmax=260mbar, P=3kW, csatlakozások: 2" belső menet 31095HU 1453,50 kétfokozatú, Vmax=320m3/h, pmax=380mbar, P=4,3kW, csatlakozások: 2" belső menet 31096HU 1664,40 kétfokozatú, Vmax=320m3/h, pmax=500mbar, P=5,5kW, csatlakozások: 2" belső menet 31097HU 1996,90 17 KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

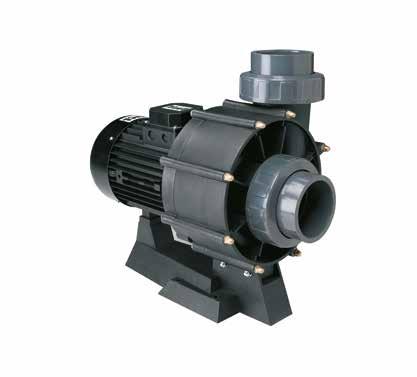

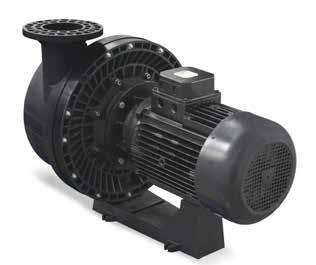

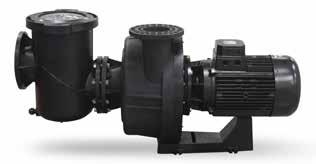

16 J Optional: 60 Hz pumps, code XXXX Pumps with NPT outlets, code XXXXX NAGY TELJESÍTMÉNYŰ CENTRIFUGÁL SZIVATTYÚK Kivu szivattyú Kivu pump Magas hatásfokú műanyagházas szivattyú, 1500/min fordulatszámú - 3 model: 5,5 kw 7,5 kw 11 kw. - Alacsony zajszint: 70 dba. - Hidraulikai hatásfok akáe előszűrővel is 85% (9906 ISO szabványnak megfelel). - Teljes hatásfok magasabb, mint 70%. - 6 x 5 csatlakozások. - Leszerelhető műanyag előszűrő (25 literes), 6 x6 csatlakozással - Kiváló minőségű mechanikus tömítés, sós vízhez is. - IEC magas hatásfokú motor (IEC 2). - Szabványos motor tengely (kompatibilis egyéb motorgyártókkal is). - GS minősítés. - Előszűrő nélkül is rendelhető. Kivu pump - side view Kivu 7.5CV szivattyú, 5,5kW 400/690V, előszűrővel, IE ,38 107,4 0,43 Kivu 10CV szivattyú, 7,5kW 400/690V, előszűrővel, IE ,15 117,9 0,45 Kivu 15CV szivattyú, 11kW 400/690V, előszűrővel, IE ,83 151,2 0,49 Prefilter Archivo Pieza: BOMBA LPP-7.5CV Edición: C1 Da Ma DNa N C Q A H Codes Power A Da Di DNa DNI 56633IM4_01 C C1 E F G H I J K L M N O P Q R Ma Mi K Di Mi DNi L R E G I KIVU HP A Da Di DNa DNi C C1 E F G H I J K L M N O P Q R Ma Mi (mm) / , " 125-5" p (1500 rpm) / " 125-5" / " 125-5" CV mm " 125-5" " 125-5" " 125-5" F P O M TECHNICAL CARACTERISTICS RENSEIGNEMENTS TECHNIQUES CARACTERÍSTICAS TÉCNICAS DATI TECHNICI TECHNISCHE ANGABEN CARACTERISTICAS TECNICAS 18

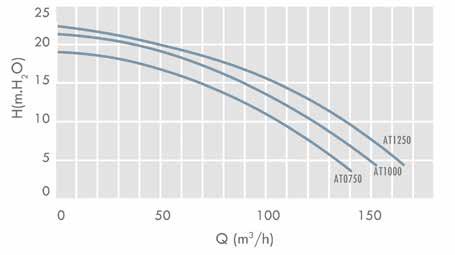

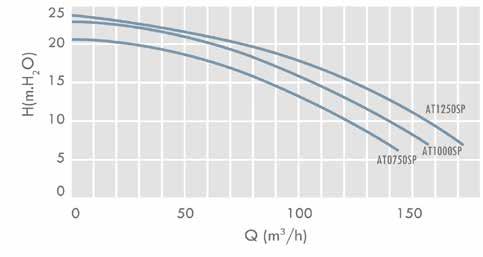

17 NAGY TELJESÍTMÉNYŰ CENTRIFUGÁL SZIVATTYÚK Colorado szivattyú előszűrővel * Only codes and Colorado műanyagházas szivattyú 3000/min fordulatszámmal, uszodai használatra. Ideális választás nagy tömegáram és alacsonyabb nyomás esetén. A szivattyú és az előszűrő üvegszál erősítésű polipropilénből készül. A szivatytyú bronz járókerékkel és rozsdamentes acél motor tengellyel és előszűrő kosárral szerelt. IP-55 motorvédelemmel, 3000/min fordulatszámmal, U=230/400V vagy 400/690V (50Hz), P=5,5-9,3 kw-ig. 7.5 CV, 5,5kW 230/400V , CV, 5,5kW 400/690V , ,5 CV, 5,5kW 230/400 V, IE , ,252 7,5 CV, 5,5kW 400/690 V, IE , , CV, 7,5kW 230/400 V , CV, 7,5kW 400/690 V , CV, 9,3kW 230/400 V , CV, 9,3kW 400/690 V , CODE VOLTS (V) POWER DIMENSIONS (mm) kw HP A B ØC D E F G H L D L ØC F /400 5,5 7, / /400 5,5 7, / /400 7, /690 H A ØC B E /400 9,2 12, /690 G Colorado szivattyú előszűrő nélkül * Only codes and CV, 5,5kW 230/400 V , CV, 5,5kW 400/690 V , ,5 CV, 5,5kW 230/400 V, IE , ,252 7,5 CV, 5,5kW 400/690 V, IE , , CV, 7,5kW 230/400 V , CV, 7,5kW 400/690 V , CV, 9,3kW 230/400 V , CV, 9,3kW 400/690 V , CÓDIGO VOLTAJE POTENCIA DIMENSIONES (mm) (V) kw CV A B ØC D F G H L /400 5,5 7, / /400 5,5 7, /690 D L ØC F /400 7, /690 H A ØC B /400 9,2 12, /690 Performance curves - with strainer Performance curves - without strainer G KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

18 Optional: 60 Hz pumps, code XXXX Pumps with NPT outlets, code XXXXX NAGY TELJESÍTMÉNYŰ CENTRIFUGÁL SZIVATTYÚK Aral szivattyú SP 3000 Aral SP-3000 öntöttvasházas szivattyú. A tömítés rozsdamentes acélból, a tengely AISI-316 rozsdamentes acélból készül. IP-54 motorvédelem, 3000/min-es fordulattal. Az előszűrő kosár AISI-304 rozsdamentes acél. PN16 csatlakozásokkal, DIN 2501 szabvány szerint. Bronz járókerékkel is rendelhető. Aral SP CV szivattyú, 1,5kW 230/400V, előszűrővel, IE , m.w.h m 3 /h V valid for voltages between 220 & 240 V 400 V valid for voltages between 380 & 420 V 690 V valid for voltages between 660 & 720 V Aral SP CV szivattyú, 2,2kW 230/400V, előszűrővel, IE , m.w.h m 3 /h Aral SP CV szivattyú, 3kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Aral SP CV szivattyú, 4kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Technical features POWER (A) Power P2 CONNECTIONS Dimensions (mm) Code VOLTAGE II 220 V III 230 V III 400 V KW CV D DN A B C E F G I J K L O / / / / /

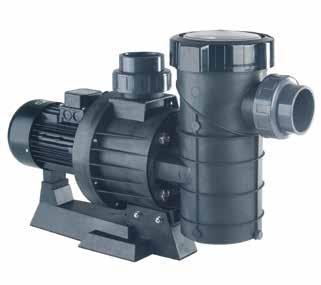

19 Optional: 60 Hz pumps, code XXXX Pumps with NPT outlets, code XXXXX NAGY TELJESÍTMÉNYŰ CENTRIFUGÁL SZIVATTYÚK Maxim szivattyú Maxim szivattyú hőnek ellenálló műanyagból, AISI-316 rozsdamentes acél motor tengellyel, dupla tömítéssel, IP-55 motorvédelemmel. Előszűrővel szerelt (8 literes), áttetszű tetővel. Maxim 3.5CV szivattyú, 2,6kW 230/400V, előszűrővel, IE , m.w.h m 3 /h Maxim 4.5CV szivattyú, 3,5kW 230/400V, előszűrővel, IE , m.w.h m 3 /h Maxim 5.5CV szivattyú, 4kW 230/400V, előszűrővel, IE , m.w.h m 3 /h Dimensions Performance curves 21 KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

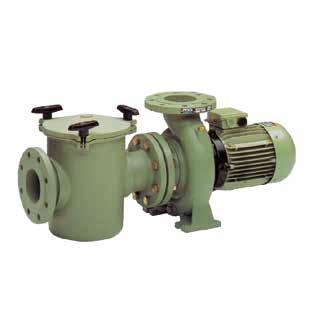

20 Optional: 60 Hz pumps, code XXXX Pumps with NPT outlets, code XXXXX NAGY TELJESÍTMÉNYŰ CENTRIFUGÁL SZIVATTYÚK Aral C-3000 szivattyú Aral C-3000 öntöttvasházas szivattyú. A tömítés rozsdamentes acélból, a tengely AISI-316 rozsdamentes acélból készül. IP-54 motorvédelem, 3000/min-es fordulattal. Az előszűrő kosár AISI-304 rozsdamentes acél. PN16 csatlakozásokkal, DIN 2501 szabvány szerint. Bronz járókerékkel is rendelhető. Aral C CV szivattyú, 2,2kW 230/400V, előszűrővel, IE , m.w.h m 3 /h V valid for voltages between 220 & 240 V 400 V valid for voltages between 380 & 420 V 690 V valid for voltages between 660 & 720 V Aral C CV szivattyú, 3kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Aral C CV szivattyú, 4kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Aral C CV szivattyú, 4kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Aral C CV szivattyú, 5,5kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Aral C CV szivattyú, 7.5kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Aral C CV szivattyú, 9,3kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Aral C CV szivattyú, 11kW 400/690V, előszűrővel, IE , m.w.h m 3 /h

21 NAGY TELJESÍTMÉNYŰ CENTRIFUGÁL SZIVATTYÚK Aral C-3000 pump, technical features Code VOLTAGE V Current in Amps Power Suction Connections Discharge Connection III 230 V III 400 V kw HP D A (mm) DN A P A (mm) Q A Di DN (mm) i Nº Ø (mm) (mm) Nº Ø (mm) P i Q i / / / / / / / / Code Power Dimensions (mm) kw CV A B C E F G I J K L M O KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

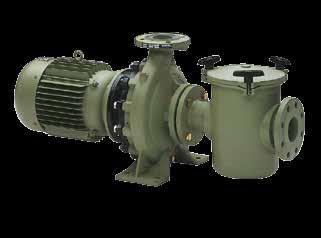

22 Optional: 60 Hz pumps, code XXXX Pumps with NPT outlets, code XXXXX NAGY TELJESÍTMÉNYŰ CENTRIFUGÁL SZIVATTYÚK Aral C-1500 szivattyú Aral C-1500 öntöttvasházas szivattyú. A tömítés rozsdamentes acélból, a tengely AISI-316 rozsdamentes acélból készül. IP-54 motorvédelem, 1450/min-es fordulattal. Az előszűrő kosár AISI-304 rozsdamentes acél. PN16 csatlakozásokkal, DIN 2501 szabvány szerint. Bronz járókerékkel is rendelhető. Aral C CV szivattyú, 2,2kW 230/400V, előszűrővel, IE , m.w.h m 3 /h V valid for voltages between 220 & 240 V 400 V valid for voltages between 380 & 420 V 690 V valid for voltages between 660 & 720 V Aral C CV szivattyú, 3kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Aral C CV szivattyú, 4kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Aral C CV szivattyú, 5,5kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Aral C CV szivattyú, 7,5kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Aral C CV szivattyú, 9,3kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Aral C CV szivattyú, 11kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Aral C CV szivattyú, 15kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Aral C CV szivattyú, 18,5kW 400/690V, előszűrővel, IE , m.w.h m 3 /h

23 NAGY TELJESÍTMÉNYŰ CENTRIFUGÁL SZIVATTYÚK Aral C-1500 technical features Code VOLTAGE V Current in Amps Power Suction Connection Discharge Connection III 230 V III 400 V kw HP D A (mm) DN A P A (mm) Q A Di DN (mm) i Nº Ø (mm) (mm) Nº Ø (mm) P i Q i / / / / / / / / / * / " * / " Code Power Dimensions (mm) kw HP A B C C1 E F G I J K L M O * * * With strainer 37 l 25 KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

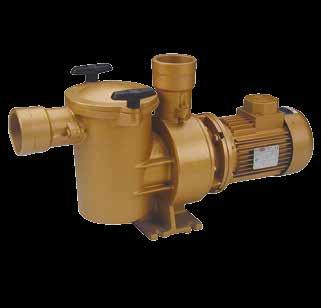

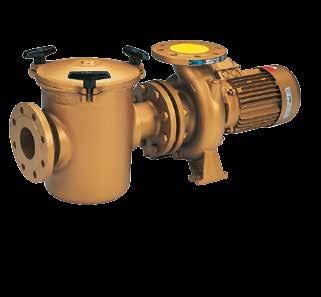

24 Optional: 60 Hz pumps, code XXXX Pumps with NPT outlets, code XXXXX NAGY TELJESÍTMÉNYŰ CENTRIFUGÁL SZIVATTYÚK Baikal C-3000 szivattyú Baikal C-3000 bronz házas szivattyú. A tömítés rozsdamentes acélból, a tengely AISI-316 rozsdamentes acélból készül. IP-54 motorvédelem, 3000/min-es fordulattal. Az előszűrő kosár AISI-304 rozsdamentes acél. PN16 csatlakozásokkal, DIN 2501 szabvány szerint. Bronz járókerékkel is rendelhető. Baikal C CV szivattyú, 2,2kW 230/400V, előszűrővel, IE , m.w.h m 3 /h V valid for voltages between 220 & 240 V 400 V valid for voltages between 380 & 420 V 690 V valid for voltages between 660 & 720 V Baikal C CV szivattyú, 3kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Baikal C CV szivattyú, 4kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Baikal C CV szivattyú, 4kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Made in bronze. 3,000 rpm. Baikal C CV szivattyú, 5,5kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Baikal C CV szivattyú, 7.5kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Baikal C CV szivattyú, 9,3kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Baikal C CV szivattyú, 11kW 400/690V, előszűrővel, IE , m.w.h m 3 /h

25 NAGY TELJESÍTMÉNYŰ CENTRIFUGÁL SZIVATTYÚK Baikal C-3000 pump technical features Code Voltage V Current in Amps Power Suction Connection Discharge Connection III 230 V III 400 V kw CV D A (mm) DN A P A (mm) Q A Di DN (mm) i Nº Ø (mm) (mm) Nº Ø (mm) P i Q i / / / / / / / / Code Power Dimensions (mm) kw CV A B C E F G I J K L M O KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

26 Optional: 60 Hz pumps, code XXXX Pumps with NPT outlets, code XXXXX NAGY TELJESÍTMÉNYŰ CENTRIFUGÁL SZIVATTYÚK - TENGERVÍZRE Baikal SP-3000 szivattyú tengervízre Baikal SP-3000 bronz házas szivattyú. A tömítés rozsdamentes acélból, a tengely AISI-316 rozsdamentes acélból készül. IP-54 motorvédelem, 3000/min-es fordulattal. Az előszűrő kosár AISI-304 rozsdamentes acél. PN16 csatlakozásokkal, DIN 2501 szabvány szerint. Bronz járókerékkel is rendelhető. Baikal SP CV szivattyú, 1,5kW 230/400V, előszűrővel, IE , m.w.h m 3 /h V valid for voltages between 220 & 240 V 400 V valid for voltages between 380 & 420 V 690 V valid for voltages between 660 & 720 V Baikal SP CV szivattyú, 2,2kW 230/400V, előszűrővel, IE , m.w.h m 3 /h Baikal SP CV szivattyú, 3kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Baikal SP CV szivattyú, 4kW 400/690V, előszűrővel, IE , m.w.h m 3 /h Technical features Code Voltage V II 220 V Intensidad Power Connections Dimensions (mm) III 230 V III 400 V kw CV D DN A B C E F G I J K L O / / / / /

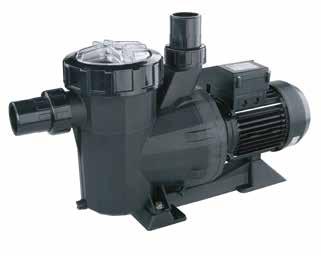

27 ÖNFELSZÍVÓ MŰANYAG HÁZÚ SZIVATTYÚ Victoria Plus szivattyú Robusztus kivitelű, önfelszívó szivattyú. Könnyen kezelhető tető lezáró rendszer. Zajszintje alacsony a gumi rezgéscsillapítóknak köszönhetően. IE2 motor, IP-55 védettséggel. GS műbizonylattal és TÜV minősítéssel rendelkeznek. Nagy űrtartalmú szennyfogó kosár. A megadott áramlási értékek a 0,43 kw teljesítmény esetén 8m emelőmagasságon, e feletti teljesítmény esetén pedig 10m emelőmagasságon értendők 3000-es fordulatszámon. 10,000 l/h 0.43 kw (1/2 HP) 230 V II , ,000 l/h 0.43 kw (1/2 HP) 230/400 V III , ,000 l/h 0.61 kw (3/4 HP) 230 V II , ,000 l/h 0.60 kw (3/4 HP) 230/400 V III , ,000 l/h 0.78 kw (1 HP) 230 V II , ,000 l/h 0.76 kw (1 HP) 230/400 V III , ,500 l/h 1.10 kw (1.5 HP) 230 V II , ,500 l/h 1.10 kw (1.5 HP) 230/400 V III , ,000 l/h 1.50 kw (2 HP) 230 V II , ,000 l/h 1.46 kw (2 HP) 230/400 V III , ,000 l/h 2.20 kw (3 HP) 230 V II , ,000 l/h 2.20 kw (3 HP) 230/400 V III , Előszűrő fedél leszorító gyűrű ,90 Előszűrő fedél + O gyűrű ,23 Előszűrő kosár ,63 Csúszógyűrű ,11 Performance curves ÖNFELSZÍVÓ SZIVATTYÚ Columbia szivattyú Hosszú élettertamú, nagy teljesítményű szivattyú magán medencékhez, csendes és megbízható működésű alacsony hőmérsékleten is. Rendelhető: 0,74 Kw-tól egy,- vagy háromfázisú motorral. Könnyen szerelhető, jó minőségű csúszógyűrűvel és csapággyal. Könnyen nyitható hajfogó tető. A csatlakozásai szabvány szerinti méretekben. A motor levehető a szivattyú vizes blokkjának megbontása nélkül. A ramlási 10 m emelőmagasságra vonatkoztatva. Minden szivattyú ATB motorral szerelt l/h 0.6 kw 230 V II , l/h 0,78 kw 230 V II ,73 19, l/h1,1 kw 230 V II ,34 23, l/h 1,5 kw 230 V II ,11 23, l/h 2,2 kw 230 V II ,56 28, l/h 0,77 kw V III ,66 19, l/h 1,1 kw V III ,44 21, l/h 1,5 kw V III ,35 21, l/h 2,2 kw V III ,01 24, Előszűrő fedél leszorító gyűrű ,90 Előszűrő fedél szigeteléssel ,17 Előszűrő kosár ,61 Csúszógyűrű ,04 29 KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

28 NEM ÖNFELSZÍVÓ SZIVATTYÚK - Szivattyútechnika kedvezménnyel ZSOMPSZIVATTYÚK - GÉPHÁZAK, PINCÉK, MÉLYFEKVÉSŰ TEREK VÍZTELENÍTÉSÉRE Weight kg Volume m 3 DAB Verity Nova 400 M ,55 Egyfázisú 0,6 kw teljesítményű motor. H max. 9 m, teljesítmény 12 m3/h. Pincék vagy épületek víztelenítése, fekáliát nem tartalmazó háztartási szennyezettvíz szivattyúzása, talajvízszint csökkentése, medencék, tartályok és víztartó edények leürítése. ADAGOLÓ SZÍVATTYÚK Exactus kézi szabályozású modell Elektronikus membrános adagoló szivattyú, falra ill. földre szerelhető. Kézi szabályozás. Dupla skálás: 0-100% és 0-20%. Vegyszerálló műanyag burkolat. Weight kg Volume m 3 Adagoló szivattyú, kézi beállítás 2 l/h - 5 bar , Adagoló szivattyú, kézi beállítás 2 l/h - 10 bar , Adagoló szivattyú, kézi beállítás 5 l/h - 7 bar , Adagoló szivattyú, kézi beállítás 5 l/h - 10 bar , Adagoló szivattyú, kézi beállítás 10 l/h - 5 bar , Adagoló szivattyú, kézi beállítás 20 l/h - 5 bar , Adagoló szivattyú, kézi beállítás, 4 l/h - 5 bar, szintérzékelő csatlakozás PKX103347AS 154, Exactus ph-rx szabályzó proporcionális adagoló szivattyú Elektronikus membrános adagoló szivattyú, falra ill. földre szerelhető. ph-rx adagolás proporcionális (arányos) integrált mérő- szabályzó egységgel. Szabályozási tartomány: 0% - 100%. ph és Redox elektroda nem tartozéka. ph: 0-14, RX: mv. Elektródák ph-rx(orp) bemenet: 10 tera-ohms. Weight kg Volume m 3 ph / Rx 5 l/h - 7 bar , ph / Rx 5 l/h - 10 bar , ph / Rx 10 l/h - 5 bar , ph / Rx 5 l/h - 7 bar szintérzékelő csatlakozással PEX AS 348,

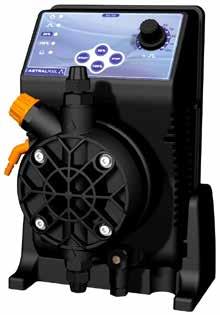

29 CO M M E RCIAL P O OLS Mérőszabályzás RECOMMENDED New Az egyszerű, kompakt kialakításnak köszönhetően a telepítés és üzembe helyezés rendkívül egyszerű, ideálisan használható a víz kezelésére. A telepítéssel kapcsolatban kérje kollégáink segítéségét, vagy rendelje meg a berendezést szervizszolgáltatásunkkal együtt! Az összes alkatrész és tartozék, ami a gyors összeszereléshez szükséges együtt érkezik. Minden szerelvény PVC lemezlapra készült. Fluidra Connect compatible Általános műszaki jellemzők: Rendelkezésre álló szabad klóros választék: 0-2, , 0-20 és ppm. ph skála: ORP skála: +/-1500 mv. Hőmérséklet tartomány: 0 50ºC. Önkalibrálás. Riasztás, ha a vízáramlás nem elegendő. Az eszköz IP65 védelmi minősítéssel szerelve. 250 V / 10 A -es relék adagoló szivattyú és sóbontó csatlakoztatásához. Tápellátás 230 V / 50 Hz Alapérték és programozható riasztás Szivattyú "pillanat-állj funkció" kalibrálás alatt, és az áramlás / áramoltatás leállítására. Hőmérsékletét olvasás/figyelés és javítás (PT100 szondával automatikus ). Háromféle alapérték beállítás. On / Off, Idő arányos és impulzus arányos. RS485 kommunikációs port. A szerelvény az alábbi összetevőket tartalmazza: Metakrilát szondatartó, áramlás szabályzó, mintavételi szelep és áramlás érzékelő. Szűrőtartó és 80 mikronos szűrőbetét a belépő (???) vízhez. DPD kalibráló alap csomag. (??) Szerelési kiegészítők, valamint használati és szerelési útmutatót. Érzékelők az egyes / választott verziók függvényében. Weight kg Volume m 3 PH / szabad Klór mérőszabályzó egység ,87 ULTRAIBOLYA FERTŐTLENÍTŐ Ultraibolya fertőtlenítő rendszer közösségi úszómedencék számára. Az AstralPool bemutatja az új automata Heliox UV Közösségi Ultraibolya fertőtlenítő rendszert, amely a kettős fertőtlenítés rendszeren keresztül, garantálja a klóraminok (kötött klór) mennyiségének jelentős csökkenését, és semlegesíti a baktériumok, vírusok és más mikroorganizmusok jelenlétét a vízben, illetve megakadályozza szaporodásukat. Heliox-UV működése UV-C fertőtlenítés az UV kamrán keresztül történik. Miközben a víz a medencében cirkulál, a kamrán keresztül áthalad, ahol UV-C lámpák vannak elhelyezve. A pontos szállítási sebesség, sugárzás (W UV-C) és a tartózkodási idő a rendszerben hatékonyan ca 99,9% semlegesíti a mikroorganizmusokat, valamint a klóraminokat (Kötött klór) biztonságos szintre (<0,6 ppm) csökkenti. 31 KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

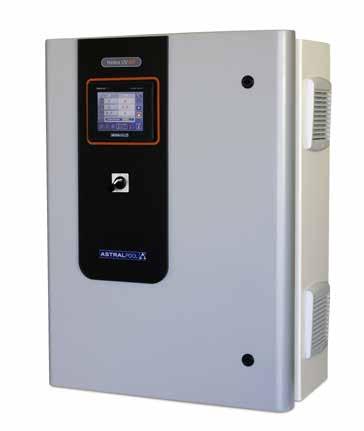

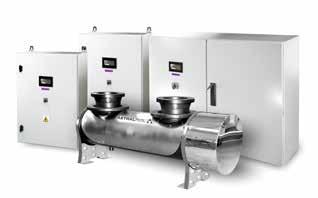

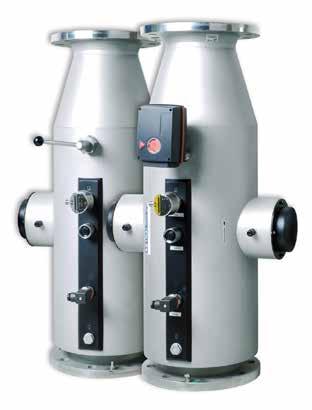

30 CO M M E RCIAL P O OLS ULTRAIBOLYA FERTŐTLENÍTŐ Heliox UV MP for public pools RECOMMENDED A Heliox UV MP közösségi úszómedencék számára. Az UV-C technológia előnyei: Az Ultraibolya rendszerek kezelése teljesen automatikus, alacsony karbantartási és üzemeltetési költségek jellemzik. 100%-ban kezelik a medence vízét. A fertőtlenített víz, mentes a kellemetlen szagoktól, és nincs szemirritáció. Költséghatékony, és egyben környezetbarát, mert alacsony a vegyszer használat. Környezetbarát, mert kevesebb friss vízre van szükség (a napi vízcsere csökken). Kevesebb hulladék, melléktermék képződik. Weight kg Volume m m 3 /h Heliox UV MP ,40 Heliox UV MP ,64 Heliox UV MP ,72 Heliox UV MP ,56 Heliox UV MP ,40 Heliox UV MP ,80 Heliox UV MP Auto Wiper Heliox UV MP ,96 Heliox UV MP ,16 Heliox UV MP ,72 Heliox UV MP ,40 - Code Model Flow (60 mj/cm 2 ) Nº lamps Rated / UV-C power Input voltage Flange DIN2633, in/out Total height (mm) Ø reactor UV MP m 3 /h kw / 105 W DN UV MP 80 UV MP m 3 /h 140 m 3 /h kw / 150 W 3.0 kw / 450 W 230 VAC / Hz DN 150 DN UV MP m 3 /h kw / 450 W DN UV MP m 3 /h kw / 900 W 380 VAC / DN UV MP m 3 /h kw / 1350 W Hz, DN

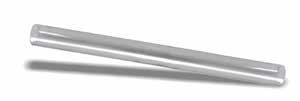

31 CO M M E RCIAL P O OLS CO M M E RCIAL P O OLS ULTRAIBOLYA FERTŐTLENÍTŐ Lampák a Heliox UV MP rendszerhez Weight kg Volume m 3 UV MP 50/80 Lámpa ,40 0,125 - (52200, 52201, 58808, modellekhez) UV MP 140 Lámpa ,80 0,255 - (52202, modellekhez) UV MP 300/450/675 Lámpa ,32 0,275 - (52203, 52204, 52205, 58810, 58699, modellekhez) Kvarc cső esetén MP 50/80/ ,96 0,050 - Kvarc cső esetén MP 300/450/ ,44 0,050 - Heliox UV LP közösségi úszómedencék számára Heliox UV LP Inox és Heliox UV LP PE (LP = alacsony nyomású) A rendszert közösségi medencékhez tervezték. 254 nanométer hullámhosszúságon dolgozik, ami garantálja a klóraminok (kötött klór) mennyiségének jelentős csökkenését, és semlegesíti a baktériumok, vírusok és más mikroorganizmusok jelenlétét a vízben, illetve megakadályozza szaporodásukat. Új funkciók az LP S. S. és LP PE: Rozsdamentes acél és polietilén változatban. Multi-lámpa változata. Fluidra technológia (Fluidra mérnökök által tervezve és gyártva). Lámpa "BE" jelző. Üzemóra es Lámpa élettartama a kijelzőn Flow Switch alaptartozék. Heliox UV LP INOX RECOMMENDED Weight kg Volume m 3 Heliox UV LP I45 inox 270 W / 90 W (UVC) ,28 I65 inox 360 W / 120 W (UVC) ,28 I85 inox 450 W / 150 W (UVC) ,88 I95 inox 540 W / 180 W (UVC) ,68 Heliox UV LP PE RECOMMENDED Weight kg Volume m 3 Heliox UV LP P20EX PE 90 W / 30 W (UVC) ,80 P25EX PE 180 W / 60 W (UVC) ,44 P30EX PE 270 W / 90 W (UVC) ,36 P35 PE 270 W / 90 W (UVC) ,80 P45 PE 360 W / 120 W (UVC) ,84 P60 PE 450 W / 150 W (UVC) ,84 P70 PE 540 W / 180 W (UVC) ,32 P95 PE 680 W / 204 W (UVC) ,76 P140 PE 1020 W / 306 W (UVC) ,60 P180 PE 1360 W / 408 W (UVC) ,88 P220 PE 1700 W / 510 W (UVC) ,96 P260 PE 2040 W / 612 W (UVC) ,68 P300 PE 2380 W / 714 W (UVC) ,32 Note: See technical features on the next page. 33 KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

32 ULTRAIBOLYA FERTŐTLENÍTŐ Heliox UV LP system for public pools Material Code Model Flow (35 mj/cm 2 ) Freshwater Flow (35 mj/cm 2 ) Seawater Flow (60 mj/cm 2 ) Freshwater Nº Lamps Rated power / UV-C Total height (mm) Stainless steel UV LP m 3 /h - 22m 3 /h 3X90 w 90 UV-C (W) Stainless steel UV LP m 3 /h - 30m 3 /h 4X90 w 120 UV-C (W) Stainless steel UV LP m 3 /h - 37m 3 /h 5X90 w 150 UV-C (W) Stainless steel UV LP m 3 /h - 43m 3 /h 6X90 w 180 UV-C (W) PE UV LP P35 35 m 3 /h 26 m 3 /h 18m 3 /h 3X90 w 90 UV-C (W) PE UV LP P45 45 m 3 /h 33 m 3 /h 22m 3 /h 4X90 w 120 UV-C (W) PE UV LP P60 60 m 3 /h 45 m 3 /h 30m 3 /h 5X90 w 150 UV-C (W) PE UV LP P70 70 m 3 /h 53 m 3 /h 35m 3 /h 6X90 w 180 UV-C (W) PE UV LP 20 EX 20 m 3 /h 15 m 3 /h - 1X90 w 30 UV-C (W) PE UV LP 25 EX 25 m 3 /h 19 m 3 /h - 2X90 w 60 UV-C (W) PE UV LP 30 EX 30 m 3 /h 23 m 3 /h - 3X90 w 90 UV-C (W) PE UV LP P m 3 /h 62 m 3 /h - 2X340 w 204 UV-C (W) PE UV LP P m 3 /h 95 m 3 /h - 3X340 w 306 UV-C (W) PE UV LP P m 3 /h 113 m 3 /h - 4X340 w 408 UV-C (W) PE UV LP P m 3 /h 151 m 3 /h - 5X340 w 510 UV-C (W) PE UV LP P m 3 /h 179 m 3 /h - 6X340 w 612 UV-C (W) PE UV LP P m 3 /h 198 m 3 /h - 7X340 w 714 UV-C (W) Ø of the reactor TÖMÍTŐANYAGOK Vízre duzzadó tömítőanyagok A termékek alapjellemzője a korlátozott mértékű, időben lassított duzzadás, A termékek öregedésállóak; ipari és szennyvíznek; szervetlen savaknak, lúgoknak és sóoldatoknak ellenállnak. Tartós rugalmasságuknak köszönhetően képesek a műszakilag elvárható mértékben követni a szerkezet mozgását is. A termékek alkalmazhatók a magas- és mélyépítés, vízépítés, alagútépítés, csővezeték-építés területén száraz és nedves, sima és egyenetlen felületeken egyaránt. Monolit betonépítésben a munkahézagok, dilatációs és csatlakozási fugák tömítésére; előregyártott elemek (acél és vasbeton tübbingek, szádfalelemek, tokos csőkötések, stb.) csatlakozási hézagainak lezárására; utólagos szerkezeti hézagok, repedések profilszalag behúzásos vagy injektálásos tömítésére. Weight kg Volume m 3 Duzzadó szalag, csőáttörések, betonelemek, acélszerkezetek tömítéséhez. Méret: 20 x 05mm / 15fm 7= tekercs TWKMU2005 8,45 /fm Tubusos tömítő kit, többcélú felhasználás, felület kiegyenlítése, csőáttörés tömítése, nedves alapfelület esetén is: 310 ml/tubus TWP201 17,40 /db 34

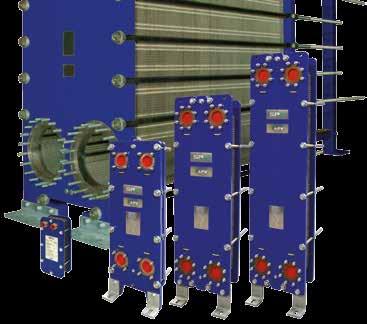

33 MEDENCE FŰTÉS Az ipari lemezes hőcserélőket úgy tervezték, hogy minden igénynek megfeleljen, így nem csak a nagyon kicsi áramlások, hanem az extra nagy, akár 4500 m3 / h áramlás mellett is tökéletes működést garantál. A Lemez anyaga 0,5 mm SS AISI 316L, alkalmas medencék, masszázs medencék fűtésére. Ipari lemezes hőcserélők Weight kg Volume m 3 TR1-MV-16/ Lemezes hőcserélő, medencefűtésre belépő 50/30C0- kilépő 40/40C0 Méretei: 600x290x247 mm / Összes lemezszám: 14 Teljesítmény: 50 kw LHCS50-HU 758,10 TR1-MV-16/ Lemezes hőcserélő, medencefűtésre belépő 50/30C0- kilépő 40/40C0 Méretei: 600x290x247 mm / Összes lemezszám: 27 Teljesítmény: 100 kw LHCS100-HU 1007,00 H17-MGS-10C/ Lemezes hőcserélő, medencefűtésre belépő 50/30C0- kilépő 40/40C0 Méretei: 1044x334x486 mm / Összes lemezszám: 15 Teljesítmény: 150 kw LHCS150-HU 1611,20 H17-MGS-10C/ Lemezes hőcserélő, medencefűtésre belépő 50/30C0- kilépő 40/40C0 Méretei: 1044x334x486 mm / Összes lemezszám: 23 Teljesítmény: 250 kw LHCS250-HU 1848,70 H17-MGS-10C/ Lemezes hőcserélő, medencefűtésre belépő 50/30C0- kilépő 40/40C0 Méretei: 1044x334x486 mm / Összes lemezszám: 37 Teljesítmény: 400 kw LHCS400-HU 2264,80 35 KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

34 BEÉPÍTHETŐ HIDROMASSZÁZS MEDENCÉK Az AstralPool medencék megalkotói a hidromasszázs művészetére törekszenek, menedékül szolgálnak, ahol a test és a lélek érzéseiből meríthetünk. A víz ad egy kellemes masszázst az izmoknak, a bőrt ezer nyugtató buborékok simogatja, a test hőmérséklete emelkedik, serkentve a vérkeringést. A lebegő test izmai ellazulnak, enyhítve az esetleges izomfájdalmat. A test és a lélek összhangba kerül. Az AstralPool a legújabb technológiát, illetve az ergonómiát vette alapul, és amikor a medence test alakját a fúvókák elhelyezését és vzképét tervezték a tökéletes megoldásra törekedtek. Minden ülés és fekvő pozíciót úgy terveztek, hogy a test legyen szem előtt. A tökéletes helyzetben lévő testre a funkciók a kulcsfontosságú pontokra összpontosítanak. A levegő befúvás a vízsugár ízlés szerint a fúvókák elforgatásával állíthatóak, ezzel szabályozva a masszázsok körét és intenzitást. Az innovatív LUMIPLUS világítási rendszerrel élvezheti, és kiválaszthatja, hogy 5 színből a LED spotlámpa segítségével, mely szín adja az éppen megfelelő hangulatot az adott időben. A medencéket a ma létező egyik a legjobb hőszigetelő rendszerrel az ún. EcoSpa rendszerrel védik, amely akár 51%-ban minimalizálja a hőveszteséget és csökkenti az energiafogyasztást. A SPA-k megbízhatóságát a legkorszerübb acryl test, az ABS alap, a hőszigetelő rendszer és a stabilitást biztosító fémszerkezet adja. Minden medence előszerelve kerül be a helyére, ahol az elszívó és nyomó csővezetékek, valamint az összes kiegészítő szerelvény el van helyezve. Tervezőink az egyedi igényeket figyelembevéve megtervezik a megfelelő szűrő, vegyszerező, hidromasszázs és fűtési rendszert. A beépítésre is képzett jól felkészült szakemberek állnak rendelkezésre. Az AstralPool hidromasszázs medencéire a következő garanciát biztosítja: 15 év garancia a fémszerkezet 5 év garancia az akril testre Models Wellmax Tokyo Olympia Coliseum Odisea Venecia Casiopea Formentera Equipment Size cm (± 2 cm) 460 x x x 249 Ø 297 Ø x x x 199 Positions (Seats / Loungers) 7 (5 / 2) 7 (6 / 1) 11 (11 / -) 10 (10 / -) 5 (5 / -) 6 (6 / -) 4 (4 / -) 4 (4 / -) Water capacity (litres) l l l l l l 782 l 959 l Empty spa weight 508 kg 373 kg 373 kg 224 kg 163 kg 147 kg 143 kg 250 kg Full spa weight kg kg kg kg kg kg 925 kg kg Acrylic Colours 44 / / / 46 All All All All All Number of jets Number of nozzles Headrests 2 2 Piezoelectric switches Metallic structure (high resistance) Light Cromotherapy 2 LEDs Op. 1 LED 2 LEDs Op. 1 LED Op. 1 LED Op. 1 LED Op. 1 LED Op. 1 LED Isothermal cover Op. Op. Op. Op. Op. Op. Op. Op. Recommended Compact Kit Kit 75 3M Kit 75 3M Kit 75 2M Kit 75 2M Kit 50 or 75 Kit 50 or 75 Kit 50 or 75 Kit 75 2M A hővédő takarót, pótvíztartályt, szűrőrendszert és a vezérlő elektronikát az ár nem tartalmazza! 36

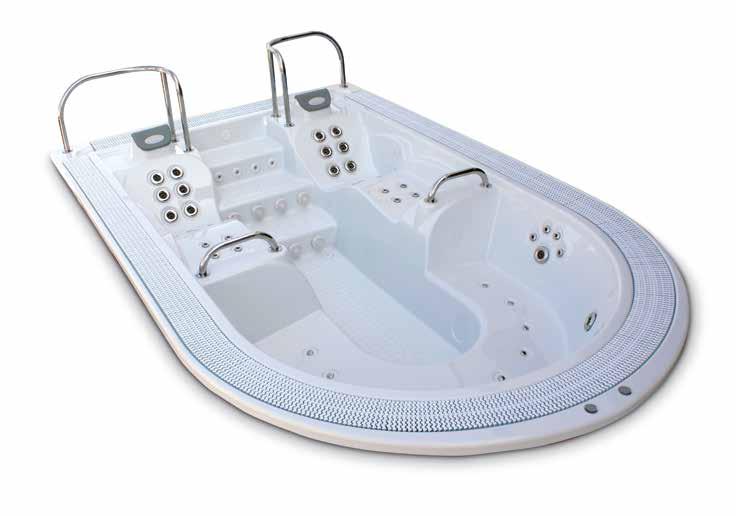

35 BURKOLAT NÉLKÜLI MAGÁN HASZNÁLATÚ HIDROMASSZÁZS MEDENCÉK WELLMAX - inox jet, világítás, inox kapaszkodók, gépészet nélkül TECHNICAL FEATURES Size cm (± 2 cm) 460 x 281 cm Positions (Seats / Loungers) 7 (5 / 2) Jets + nozzles Recommended compact kit Kit 75 3M - Code Available Colours: White / Marble blue 255 WHITE COLOUR (44) 2810 ± ±20 Description Code Netto inox jet, világítás, inox kapaszkodók, gépészet nélkül 43638SP ,79 TOKYO 70 Hidromasszázs medence3,40 x 2,40m TECHNICAL FEATURES Size cm (± 2 cm) 340 x 240 cm Positions (Seats / Loungers) 7 (6 / 1) Jets + nozzles Recommended compact kit Kit 75 3M - Code Available Colours: White / Marble Blue WHITE COLOUR (44) Description Code Netto 3400 fém váz, inox jet, világítás 53990SE ,17 fém váz, inox jet, világítás, termotető 53990SE ,23 fém váz, inox jet, világítás, vízesés 53993SE ,52 fém váz, inox jet, világítás, vízesés, termotető 53993SE ,58 37 KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

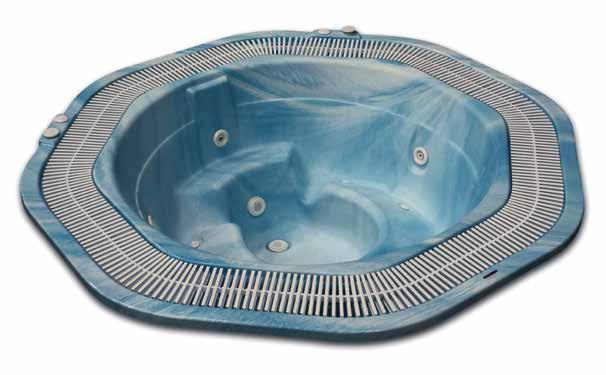

36 BURKOLAT NÉLKÜLI MAGÁN HASZNÁLATÚ HIDROMASSZÁZS MEDENCÉK OLYMPIA Hidromasszázs medence 3,79 x 2,48 x 95/98m TECHNICAL FEATURES Size cm (± 2 cm) 379 x 249 cm Positions (Seats / Loungers) 11 (11 / -) Jets + nozzles Recommended compact kit Kit 75 2M - Code MARBLE BLUE COLOUR (46) This spa is only available in colours 44 and 46. Description Code Netto inox jet, világítás 26440SE ,83 inox jet, világítás, termotető 26440SE ,44 COLISEUM Hidromasszázs medence 2,96 x 2,96 x 109/112m TECHNICAL FEATURES Size cm (± 2 cm) Ø 297 cm Positions (Seats / Loungers) 10 (10 / -) Jets + nozzles Recommended compact kit Kit 75 2M - Code NAVY MARBLE COLOUR (52) Description Code Netto inox jet, világítás 20141SE ,91 inox jet, világítás, termotető 20141SE ,76 38

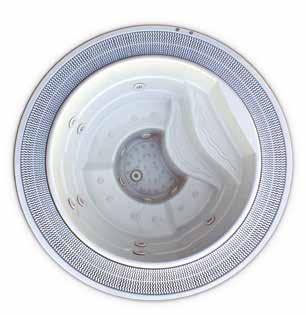

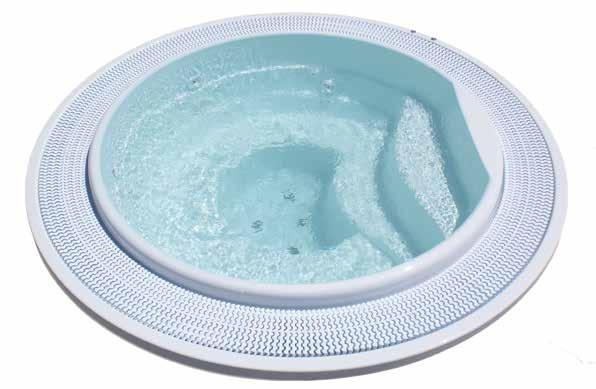

37 BURKOLAT NÉLKÜLI MAGÁN ÉS KÖZÜLETI HASZNÁLATÚ HIDROMASSZÁZS MEDENCÉK ODISEA Hidromasszázs medence 2,30m átm kör / 1,07-1,10m TECHNICAL FEATURES Size cm (± 2 cm) Ø 230 cm Positions (Seats / Loungers) 5 (5 / -) Jets + nozzles Recommended compact kit Kit 50 - Code / Kit 75 - Code WHITE COLOUR (44) 2300 ±20 Description Code Netto inox jet, világítás 45709SP ,69 inox jet, világítás, termotető 45709SP ,82 VENECIA Hidromasszázs medence 2,28 x 2,28 m TECHNICAL FEATURES Size cm (± 2 cm) 228 x 228 cm Positions (Seats / Loungers) 6 (6 / -) Jets + nozzles Recommended compact kit Kit 50 - Code / Kit 75 - Code COLOR NAVY MARMOL (52) Description Code Netto inox jet, világítás 05134SE ,98 inox jet, világítás, termotető 05134SE ,12 39 KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

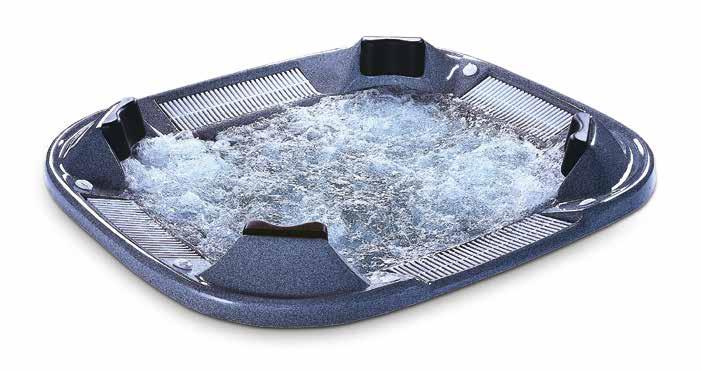

38 BURKOLAT NÉLKÜLI MAGÁN ÉS KÖZÜLETI HASZNÁLATÚ HIDROMASSZÁZS MEDENCÉK CASIOPEA Hidromasszázs medence 2,25 x 2,25 m TECHNICAL FEATURES Size cm (± 2 cm) 225 x 225 cm Positions (Seats / Loungers) 4 (4 / -) Jets + nozzles Recommended compact kit Kit 50 - Code / Kit 75 - Code COLOR AZUL MARMOL (46) Description Code Netto inox jet, fényterápia 04007SE ,18 inox jet, fényterápia, termotető 04007SE ,17 FORMENTERA Hidromasszázs medence 2,17 x 1,99 x 120/123m TECHNICAL FEATURES Size cm (± 2 cm) 218 x 199 cm Positions (Seats / Loungers) 4 (4 / -) Jets + nozzles Recommended compact kit Kit 75 2M - Code COLOR AZUL GRANITO (56) Description Code Netto inox jet, fényterápia 16413SE ,16 inox jet, fényterápia, termotető 16413SE ,00 40

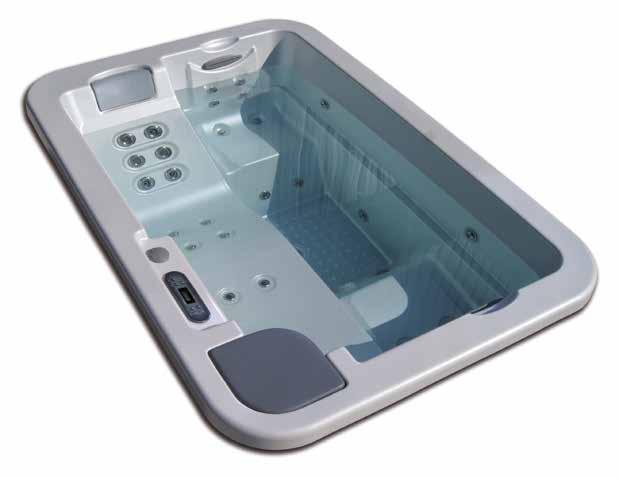

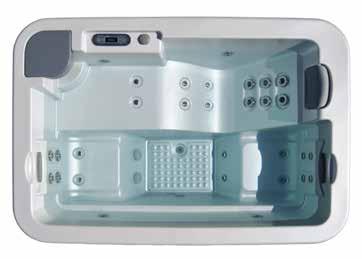

39 BURKOLAT NÉLKÜLI MAGÁN ÉS KÖZÜLETI HASZNÁLATÚ HIDROMASSZÁZS MEDENCÉK THALASSA Hidromasszázs 2,16 X 1,98 m WHITE COLOUR (44) TECHNICAL FEATURES Size 216 x 198 (± 2 cm) Jets + nozzles Drainage 1 Electronic control panel Yes Positions (Seats / Loungers) 6 (5 / 1) Water capacity 980 l Empty/Full spa weight 251 Kg / Kg Headrests 3 Hard Cover Optional Chromotherapy LED light Yes Jet nozzle Stainless Steel Waterfall 1 Metallic structure Yes Description Code Netto inox jet, fényterápia, dig. vezérlés 40768SE ,88 inox jet, fényterápia, dig. vezérlés, termotető 40768SE ,60 BALTIC Hidromasszázs medence 2,16 x 1,48m beépíthető PEARL CAMEO COLOUR (72) WHITE COLOUR (44) TECHNICAL FEATURES Size 216 x 148 (± 2 cm) Jets + nozzles Drainage 1 Electronic control panel Yes Positions (Seats / Loungers) 3 (2 / 1) Water capacity 700 l Empty/Full spa weight 139 Kg / 839 Kg Headrests 1 Hard Cover Optional Chromotherapy LED light Yes Jet nozzle Stainless Steel Aromatherapy + Chromotherapy Yes Waterfall 2 Metallic structure Yes This spa must be acquired with the Digital Compact OCEAN 40 Description Code Netto inox jet, aromterápia, fényterápia, dig. vezérlés 54438SE ,34 inox jet, aromterápia, fényterápia, dig. vezérlés, termotető 54438SE ,59 41 KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

40 BURKOLAT NÉLKÜLI MAGÁN ÉS KÖZÜLETI HASZNÁLATÚ HIDROMASSZÁZS MEDENCÉK RONDA Hidromasszázs medence 2m átm. Kör TECHNICAL FEATURES Size Ø 205 (± 2 cm) Jets + nozzles Desagüe 1 Electronic control panel Yes Positions (Seats / Loungers) 5 (5 / 0) Water capacity 680 l Empty/Full spa weight 132 kg kg Chromotherapy LED light Yes Jet nozzle Stainless Steel Metallic structure Yes Hard Cover Optional PEARL CAMEO COLOUR (72) Description Code Netto inox jet, fényterápia, dig. vezérlés 49859SE ,68 inox jet, fényterápia, dig. vezérlés, termotető 49859SE ,67 INCA Hidromasszázs medence 1,96 x 1,96m WHITE COLOUR (44) TECHNICAL FEATURES Size 196 x 196 (± 2 cm) Jets + nozzles Sumidero 1 Pneumatic switches 2 Positions (Seats / Loungers) 6 (6 / 0) Water capacity 815 l Empty/Full spa weight 160 Kg / 975 Kg Light Yes Jet nozzle Stainless Steel Metallic structure Yes Description Code Netto inox jet, fényterápia, dig. Vezérlés 04005SE ,64 inox jet, fényterápia, dig. vezérlés, termotető 04005SE ,90 42

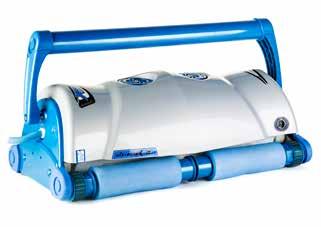

41 VÍZALATTI TISZTITÓ ROBOTOK KÖZÜLETI FELHASZNÁLÁSRA Ultra 125 A medence tisztító robotok új családja kifejezetten a közületi felhasználók részére. Robosztus ház, hosszú 3 órás ciklus idő, egy kefe mozgató és egy szívó motor. A 23 m-es kábel 15 m-ig szinte minden medence fenékét és oldalfalát hatékonyan tudja tisztítani. Weight kg Volume m 3 Ultra ,55 Ultra 250 Nagyobb teljesítmény, dupla kefék, hogy 25 m-ig minden medence fala és alja tiszta lehessen. 2 órás (fenék) 4-5 órás ciklusok fenék és fal tisztítására. Távirányító a gyors beavatkozásra 3motor 16,4 m3/ h teljesítmény.tárolókocsi a künynyű kezelhetöségért. Gyroscop a stabil működésért. 24 hónap garancia. Weight kg Volume m 3 Ultra ,98 Ultra 500 Nagyobb teljesítmény, dupla kefék, hogy 25 m-ig minden medence fala és alja tiszta lehessen. 2 órás (fenék) 4-5 órás ciklusok fenék és fal tisztítására. Távirányító a gyors beavatkozásra, 3 motor megnövelt összesen 22 m3/ h telesítmény. Tárolókocsi a künnyű kezelhetöségért. Gyroscop a stabil működésért. 24 hónap garancia. Weight kg Volume m 3 Ultra ,23 Ultramax Gíro A verseny medencék ideális tisztító eszköze. Renkívül robosztus alumínium ház, 4 széles kefe, 36 m kábel, acél tároló kocsi. 4 motor 37,7 m3/h teljesítmény. Ciklus idő 3-9 óra között szabadon programozható. Távirányító a gyors beavatkozás, és a programozás érdekében. Weight kg Volume m ,31 43 KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

42 MEDENCE BURKOLATOK A RosaGres burkolatok között a teljes sorozat megtalálható egy komplett rendszer kialakításához. A több területet is érintő vonalaival, kiegészítőivel olyan megoldásokat kínálnak, amik megfelelnek a jelenlegi hatósági előírásoknak, és a magas színvonalon előállított termékpalettái a világ minden táján kivívták az elismerést. Kérje projektre szabott árajánlatát. A következőkben a számos vonal közül csak tájékoztatásul néhány lehetőség. AQUA széria Egyaránt ideális a szállodák, gyógyfürdők, szanatóriumok, sportklubok, aquaparkok, közcélú medencéihez továbbá úszó, verseny, és egyéb vízisport medencéihez. Könnyedén tisztítható, szép, ápolt megjelenést tükröz, kiemelt elegancia jellemzi, és a legmagasabb biztonsági előírásnak is megfelel! Ref. 122G1 24,4 x 49,4 x 0,8 Weight kg Volume m 3 24,4 x 49,4 x 0,8 cm Sima és csúszásmentes kivitel. REF2441G 30,64 A m2 ár színfüggő. Szakítva a hagyományoktól. Egyedi megjelenés, nagyobb felület, kevesebb fugaanyag! Ref. 052G1 11,9 x 24,4 x 0,8 x 9 1/2 11,9 x 24,4 x 0,8 cm Sima és csúszásmentes kivitel. REF2441G 31,36 A m2 ár színfüggő. Hagyományos méretforma. Blanco Blanco anti-slip Azul Azul anti-slip Marino Marino anti-slip Acero Acero anti-slip Caramel Caramel anti-slip Plomo Plomo anti-slip Ultramar Ultramar anti-slip Prusia Prusia anti-slip Esmeralda Habana Esmeralda anti-slip* Habana anti-slip Lima Lima anti-slip Oliva Oliva anti-slip Violet Violet anti-slip Amarillo Amarillo anti-slip Rojo Rojo anti-slip Mistery széria Ideális teraszok, kertek, medencék és akár közösségi Pl: Szállodák és Gyógyfürdők külső, illetve belső tereinek burkolására. Csodálatos kő megjelenést kölcsönöz, míg szín világával minden ízlést kielégít. Sima, és csúszásgátló felületek, számos méret, szép megjelenés és szilárd lépés érzet jellemzi. 31 x 62,6 x 0,9 cm Sima és csúszásmentes burkolólap. REF316 39,13 48,8 x 79,2 x 1 cm Sima és csúszásmentes burkolólap. REF487 53,36 62,6 x 31,7 x 3,8 cm Csúszásmentes szegélykő. REFML62 43,71 62,6 x 31 x 2,6 cm Csúszásmentes szegélykő. REFMS62 36,59 Lovely széria Ideális teraszok, kertek, medencék és akár közösségi Pl: Szállodák és Gyógyfürdők külső, és belső tereinek burkolására. Sima, realista színekkel, a fát megtévesztésig imitáló és csúszásgátló felületekkel rendelkezik. Nem igényel karbantartást, sima és kellemes tapintású. Nem csak formavilága egyedi, de biztonságos, és ellenálló is ugyanakkor. 15,25 x 78,25 x 1 cm Sima és csúszásmentes burkolólap. REF157 56,91 62,6 x 31,7 x 3,8 cm Csúszásmentes szegélykő. REFLL62 43,71 62,6 x 31 x 2,6 cm Csúszásmentes szegélykő. REFLS62 36,59 44

43 BETON MEDENCE FENÉKÜRÍTŐ ÜPE padlóürítő x 355 mm - Rozsdamentes AISI-316 acél, vagy ABS ráccsal ÜPE padlóürítő beton medencéhez gél-coat poliészter alapú festékkel bevonva. Hidrosztatikus szelep (00277) alkalmazható. Takaró rács lyukmérete kissebb mint 8 mm. Weight kg Volume m 3 Ragasztható Rács Áramlás csatlakozás mérete Ø 75 mm Inox 15 m 3 /h 20282N 290, Ø 90 mm Inox 23 m 3 /h 20283N 297, Ø 110 mm Inox 27 m 3 /h 20284N 303, Ø A (mm) B (mm) C (mm) D (mm) Ragasztható Rács Áramlás csatlakozás mérete Ø 75 mm ABS 15 m 3 /h 22359N 170, Ø 90 mm ABS 23 m 3 /h 22360N 174, Ø 110 mm ABS 28 m 3 /h 22361N 185, Ø 125 mm ABS 37 m 3 /h 22362N 198, Minimális szerelési mélység 1,5m. Maximális áramlás: 103m3/h (0,5m/s) NORM ÜPE padlóürítő x 515 mm - Rozsdamentes AISI-316 acél ráccsal Új kialakítású, maximális beakadás védelmet nyújtó ÜPE Betonos padlóürítő, amely megfelel a közösségi és magánhasználatú medencéknél alkalmazott EN / nemzetközi szabványnak. Padlóösszefolyó rács: rozsdamentes acél. Hidrosztatikus szeleppel (00277) és (21581) szerelhető. Weight kg Volume m 3 Ø A (mm) B (mm) C (mm) D (mm) Ragasztható Rács Áramlás csatlakozás mérete Ø 110 mm S.S. 42 m 3 /h 20285N 403, Ø 125 mm S.S. 51 m 3 /h 20286N 410, Ø 140 mm S.S. 66 m 3 /h 20287N 419, Ø 160 mm S.S. 95 m 3 /h 20288N 432, Ø 200 mm S.S. 103 m 3 /h 20289N 465, Max. ajánlott áramlás: 103 m 3 /h (0.5 m/s). PADLÓÜRÍTŐ FÓLIÁS ÉS ELŐREGYÁRTOTT MEDENCÉHEZ NORM ÜPE padlóürítő -KO AISI-316 acél ráccsal Új kialakítású, maximális beakadás védelmet nyújtó ÜPE fóliás padlóürítő, amely megfelel a közösségi- és magánhasználatú medencéknél alkalmazott EN / nemzetközi szabványnak. Padlóösszefolyó rács: rozsdamentes acél. Hidrosztatikus szeleppel (00277) és (21581) szerelhető. Grille in S.S. Weight kg Volume m 3 Solvent socket Grille Flow outlet connection Ø 110 mm S.S. 42 m 3 /h 20076N 738, Ø 125 mm S.S. 51 m 3 /h 20077N 740, Ø 140 mm S.S. 66 m 3 /h 20078N 747, Ø 160 mm S.S. 95 m 3 /h 20079N 756, Ø 200 mm S.S. 103 m 3 /h 20291N 782, KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

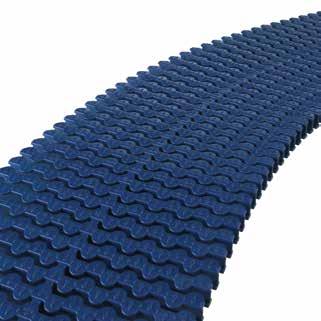

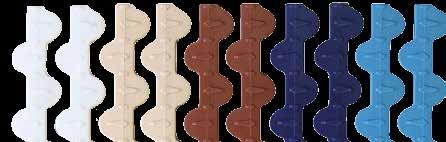

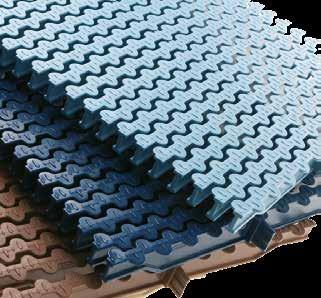

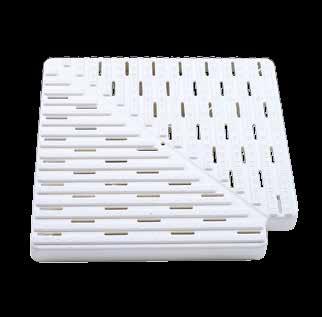

44 TÚLFOLYÓ RÁCSOK Színes felxibilis rács szabálytalan alakú medencéhez Stabilizált PP-ből készült az UV sugarak ellen. Összekapcsolt szerkezeti elemes szelvény. Az EN szabvány (8 mm). 5 színben. 53 db elem = 1 méter. További rács színek igényelhetők. További információért keresse fel az Astralpool forgalmazót. /db Weight kg Volume m 3 Magasság 22 mm, szélesség 195 mm , / 470 db 0.08 Magasság 22 mm, szélesség 245 mm , / 320 db 0.08 Magasság 22 mm, szélesség 295 mm , / 300 db 0.08 Magasság 22 mm, szélesség 335 mm , / 250 db 0.08 MEGFORDÍTHATÓ Magasság 35 mm, szélesség 195 mm , / 450 db 0.08 Magasság 35 mm, szélesség 245 mm , / 300 db 0.08 Magasság 35 mm, szélesség 295 mm , / 290 db 0.08 Magasság 35 mm, szélesség 335 mm , / 250 db 0.08 Dark brown RAL 8002 AstralPool blue RAL 5003 Ivory RAL 1015 Liner blue RAL 5024 Standard white Colour Code White - RAL 1015 CL90 RAL 8002 CL109 RAL 5003 CL60 RAL 5024 CL 108 Harmónika rendszerű flexibilis keresztirányú uszodarács 46 Code h Channel Grating Width (L) Width (L1) R r Measurements in mm UV Stabil PP anyagú, fehér flexibilis rács szabálytalan alakú medencékhez. Középen összekapcsolható modulok. Mérete 45 db elem = egy méter. /db Weight kg Volume m 3 Magasság 22 mm, szélesség 195 mm , / 470 db Magasság 22 mm, szélesség 245 mm , / 320 db Magasság 22 mm, szélesség 295 mm , / 300 db Magasság 22 mm, szélesség 335 mm , / 250 db MEGFORDÍTHATÓ Magasság 35 mm, szélesség 195 mm , / 450 db Magasság 35 mm, szélesség 245 mm , / 300 db Magasság 35 mm, szélesség 295 mm , / 290 db Magasság 35 mm, szélesség 335 mm , / 250 db Code h Channel Grating Width (L) Width (L1) R r Measurements in mm.

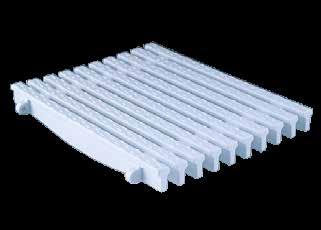

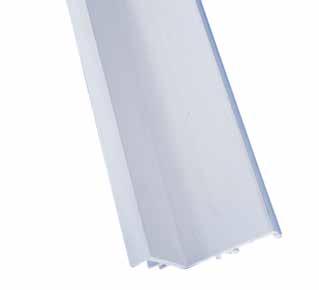

45 TÚLFOLYÓ RÁCSOK Uszodarács egyenes medencéhez moduláris kivitel UV Stabil PP anyagú moduláris uszodarács egyenes medencékhez fehér. 5 db = m /db Weight kg Volume m 3 Magasság 22 mm, szélesség 245 mm , / 52 db Magasság 22 mm, szélesség 295 mm , / 45 db Magasság 22 mm, szélesség 335 mm , / 38 db Code Channel Width (L) Grating Width (L1) h UV stabil PP uszodarács tartó profil Használható 22, 24 és 25mm magasságú rácshoz. A profil műanyagból készült, 2m hosszúságban. Belső méret 24mm x 37mm. A feltüntetett ár 1m-re vonatkozik! /m Weight kg Volume m 3 mérete: 24 mm X 37 mm X 2000 mm , / 25 db Uszodarács sarok elem UV Stabil PP anyagú uszodarács sarok elem. /db Weight kg Volume m 3 Magasság 22 mm, szélesség 195 mm , / 4 db Magasság 22 mm, szélesség 245 mm , / 4 db Magasság 22 mm, szélesség 295 mm , / 4 db Magasság 22 mm, szélesség 335 mm , / 4 db Magasság 35 mm, szélesség 195 mm , / 4 db Magasság 35 mm, szélesség 245 mm , / 4 db Magasság 35 mm, szélesség 295 mm , / 4 db Magasság 35 mm, szélesség 335 mm , / 4 db holes Ø4 mm Code A H L P Measurements in mm. s Steel 47 KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

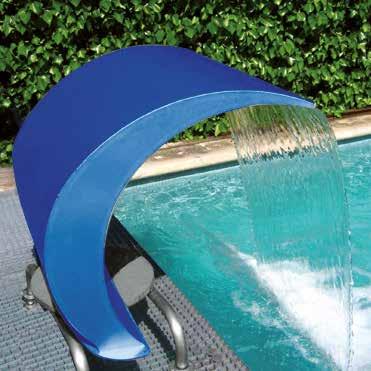

46 .. VIZES ÉLMÉNY ELEMEK A MEDENCE KÖRÜL ÉS A MEDENCÉBEN Egyedileg gyártott élményelemek (légágy, sündisznó, hidromasszázs rendszerek) tervezése és gyártása. Minden vizes élmény elem AISI os roszdamentes CÓDIGO/CODE: acélból készül Kialakításuk során nem csak az esztétikai igények, hanem a biztonsági tényezők is maximálisan figyelembe PRODUCTO: CASCADA lettek véve. H-700 A-500 Ezért CLASIC beépítésük AISI-316 gyárilag javasolt módjától eltérni nem lehet, ehhez segítségül szolgálnak a katalógusban található ábrák. Speciális elhelyezésnél pl.. fóliás PRODUCT: CLASIC WATERFALL AISI-316 vagy előregyártott medence kiegészítő tartozékok lehetnek szüksgesek. Javasoljuk, hogy minden esetben kérje szakembereink tanácsát. A látványelemek nem tartalmazzák a beépítő készletet a csővezetékeket és a szivattyút. Klasszikus "kobrazuhany" Klasszikus formájú " kobra " nyakzuhany. Matt felületű AISI 316 anyagból 330 mm magas (10 m3/h). Matt felületű AISI 316 anyagból 330 mm magas (10 m3/h) , R.Ext. 2"GAS Klasszikus félhold vízesés Klasszikus formájú félhold vízesés. Matt felületű AISI anyagból. Mérete:12 m 3 /h , Matt felületű AISI anyagból. Mérete:18 m /h , Vízesés Vízesés 300 mm , CÓDIGO CÓDIGOACABADO ACABADO Vízesés 600 mm , SATINADO SATINADO AZUL AZUL NARANJA NARANJA 48

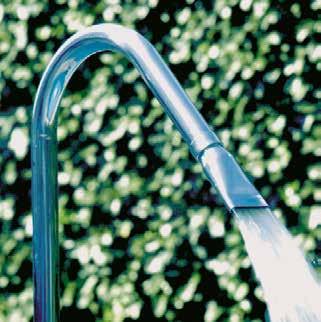

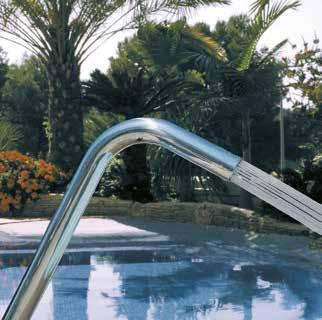

47 VIZES ÉLMÉNY ELEMEK A MEDENCE KÖRÜL ÉS A MEDENCÉBEN Klasszikus nyakzuhany 1,2 m magas D 50 mm átmérőjü egyik végén menetes cső, cserélhető szórófejekhez. Anyaga: AISI S S. Nyakzuhany test , Lapos többsugaras , Lapos sugár , Kör alakú sugár , lyukú , Klasszikus cső nyakzuhany lapos D 63 mm átmérőjü inox cső 800 mm magas, fix hegesztett kiömlőkkel. Lapos kiömlő fejjel ,06 Kör kiömlő fejjel ,49 6 sugaras kiömlő fejjel ,49 Water feature code Base cover Anchoring Suction Cement Cement Liner 49 Pump Manual switch Control Box Pneumatic press button Cement Liner x x x x x x x x x x x x KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

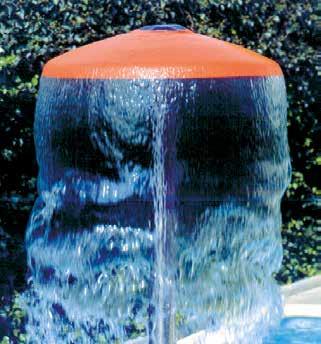

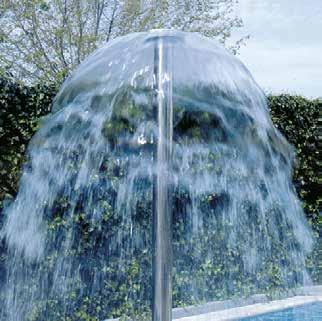

48 VIZES ÉLMÉNY ELEMEK A MEDENCE KÖRÜL ÉS A MEDENCÉBEN Vízgomba A kiömlő fej D 129 mm-es inox oszlopon van, amely 2300 mm magas. D 285 mm , D 400 mm, 30 m3/h ,84 D 500 mm, 45 m3/h ,99 O-ring Base cover Code (Optional) Pipework Ø Ext. 2 1 /2" BSP M/T Anchor detail Anchoring Suction Control Box Feature Base Pump code cover Manual Pneumatic press button Concrete Liner Concrete Liner switch Concrete Liner x x Note: The pneumatic press button includes: control box, wall conduits and press button. Vízernyő Inox tartó oszlop és ernyő. Vízernyő, Ø 1100 mm , Vízernyő, Ø 1500 mm , O-ring Base cover Code (Optional) Pipework Ø Ext. 2 1 /2" BSP M/T Anchor detail 197 Pump 2.2 kw 400 V 3~ Flow 34 m 3 /h 10 m.c.a. Suction port Connec. 2 1 /2" W BSP Pump 2.2 kw 400 V 3~ Flow 34 m 3 /h 10 m.w.h. Suction port Connec. 2 1 /2" W BSP Anchoring Suction Control Box Umbrella Base Top Column Pump Ø cover Manual Pneumatic press button Concrete Liner Concrete Liner switch Concrete Liner x x x x x x x x

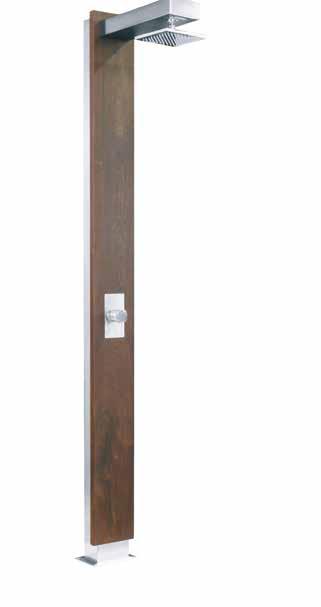

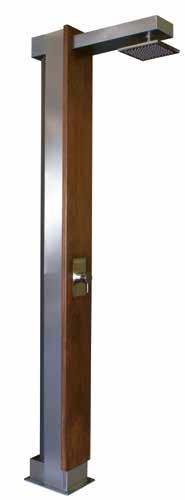

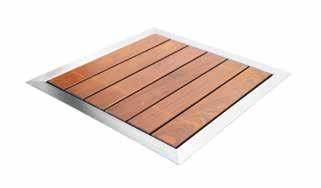

49 S I G N A T U R E KÖZÖSSÉGI ZUHANYOK Pluvium zuhanyoszlop A Kevertvizes zuhanyoszlop trópusi fával kombinált fényes AISI-316 rozsdamentes acélból készült. Hosszú élettartam és jobban ellenáll az időjárásnak és a korrózió. Magasság: 2,04 m Zuhanyoszlop zuhanytálcával , Zuhanyoszlop zuhanytálca nélkül , SHOWERHEAD MIXER TAP *See disclaimer Pluvium szolár zuhanyoszlop A Kevertvizes zuhanyoszlop trópusi fával kombinált fényes AISI-316 rozsdamentes acélból készült. Hosszú élettartam és jobban ellenáll az időjárásnak és a korrózió. Magasság: 2,04 m / zuhanytálca külön kódon rendelhető. Zuhanyoszlop zuhanytálca nélkül , Zuhanytálca , *See disclaimer 51 KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

50 CO M M E RCIAL P O OLS KÖZÖSSÉGI ZUHANYOK Zuhanyoszlop időzítővel RECOMMENDED A Zuhanyoszlop rendkívül ellenálló polírozott AISI-304 rozsdamentes acélból, kifejezetten közösségi létesítmények számára készült. A beépített áramlás szabályzóknak köszönhetően vízmegtakarítás érhető el. Magassága: 2 m. A csomag tartalmazza a rögzítő szerelvényeket. Zuhanyoszlop időzítővel - egy zuhanyfejjel , SHOWERHEAD TIMER SWITCH Zuhanyoszlop időzítővel - egy zuhanyfejjel, és lábmosóval , SHOWERHEAD TIMER SWITCHES FOOTWASH TAP Zuhanyoszlop időzítővel - két zuhanyfejjel , SHOWERHEADS TIMER SWITCHES Shower with timer and 4 shower heads , SHOWERHEADS TIMER SWITCHES 52

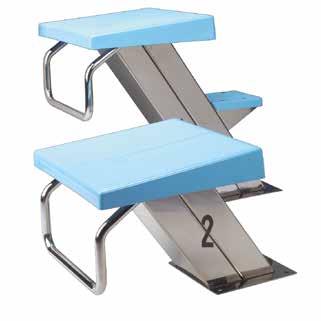

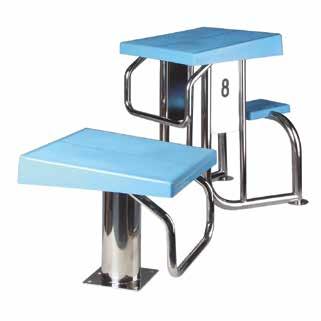

51 VERSENYMEDENCE KELLÉKEK Indítóblokk döntött lábazattal S.S. AISI-316 rozsdamentes acél aljzat tartópillérrel üvegszállal erősített poliészter tetővel készül., csúszásgátló felülettel. Mérete: 500 x 500 mm. Hátúszó kapaszkodóval rendelkezik, a számozás külön megrendelhető. 700 mm magas indítóblokk feszített vizű medencékhez, beépítő testtel KO acélból. Csúszásmentes műanyag fedlappal , mm magas indítóblokk feszített vizű medencékhez, beépítő testtel KO acélból. Csúszásmentes műanyag fedlappal , A ltalános indítóblokk, beépítő testtel KO acélból. Fehérre festett kivitel. Csúszásmentes műanyag fedlappal , Indítóblokk függőleges lábazattal A ltalános indítóblokk körben feszített vizű medencékhez, beépítőtes nélkül KO acélból. Csúszásmentes műanyag fedlappal , A ltalános indítóblokk, beépítőtest nélkül KO acélból. Csúszásmentes műanyag fedlappal , A ltalános indítóblokk körben feszített vizű medencékhez, beépítőtes nélkül KO acélból. Csúszásmentes műanyag fedlappal. Festett kivitel , A ltalános indítóblokk, beépítőtest nélkül KO acélból. Csúszásmentes műanyag fedlappal. Festett Kivitel , Ø KÖZÖSSÉGI MEDENCÉK FELSZERELÉSEI

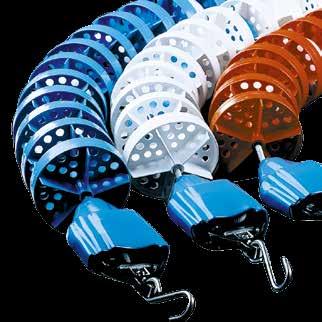

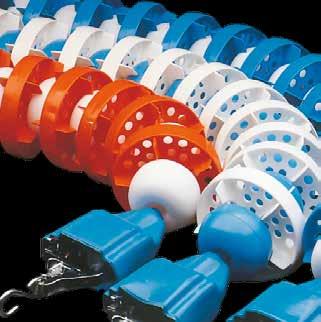

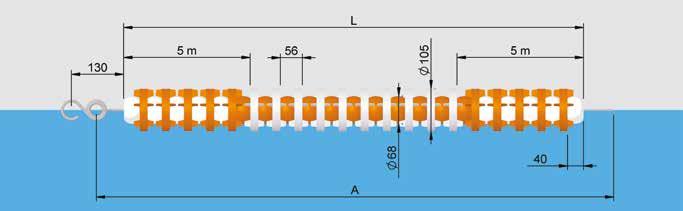

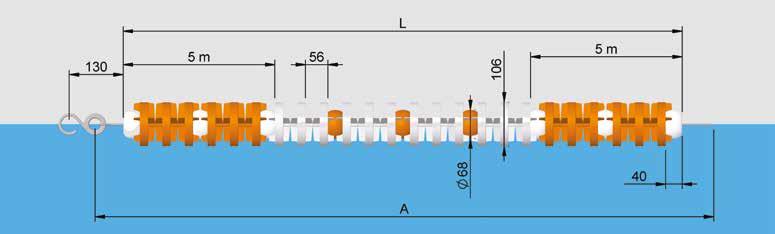

52 SÁVELVÁLASZTÓ KÖTÉLZET ÉS TARTOZÉKAI Sávelválasztó kötél "Szöul modell" Sávelválasztó kötél poliészter kábellel, komplettel felfűzve a végpontokon rögzítőkkel. Tetszőleges hosszban és KO fűzőkábellel is rendelhető. 25 m hosszú , m hosszú , Code L (m) A (m) cable Nr. of orange Seoul floats Nr. of white Rome floats Nr. of white Seoul floats Nr. of orange Rome floats Sávelválasztó kötél "Francia modell" Sávelválasztó kötél poliészter kábellel, komplettel felfűzve a végpontokon rögzítőkkel. Tetszőleges hosszban és KO fűzőkábellel is rendelhető. 25 m length , m length , Code L (m) A (m) cable Nr. of orange France floats Nr. of white Moscow floats Nr. of orange Rome floats Nr. of white France floats Nr. of orange Moscow floats Nr. of white Rome floats
