Idomok. Florys ötrétegû rendszer. Florys ötrétegû rendszer. Tervezési segédlet és szerelési utasítás.

Átírás

1 Idomok Florys ötrétegû rendszer Florys ötrétegû rendszer Tervezési segédlet és szerelési utasítás

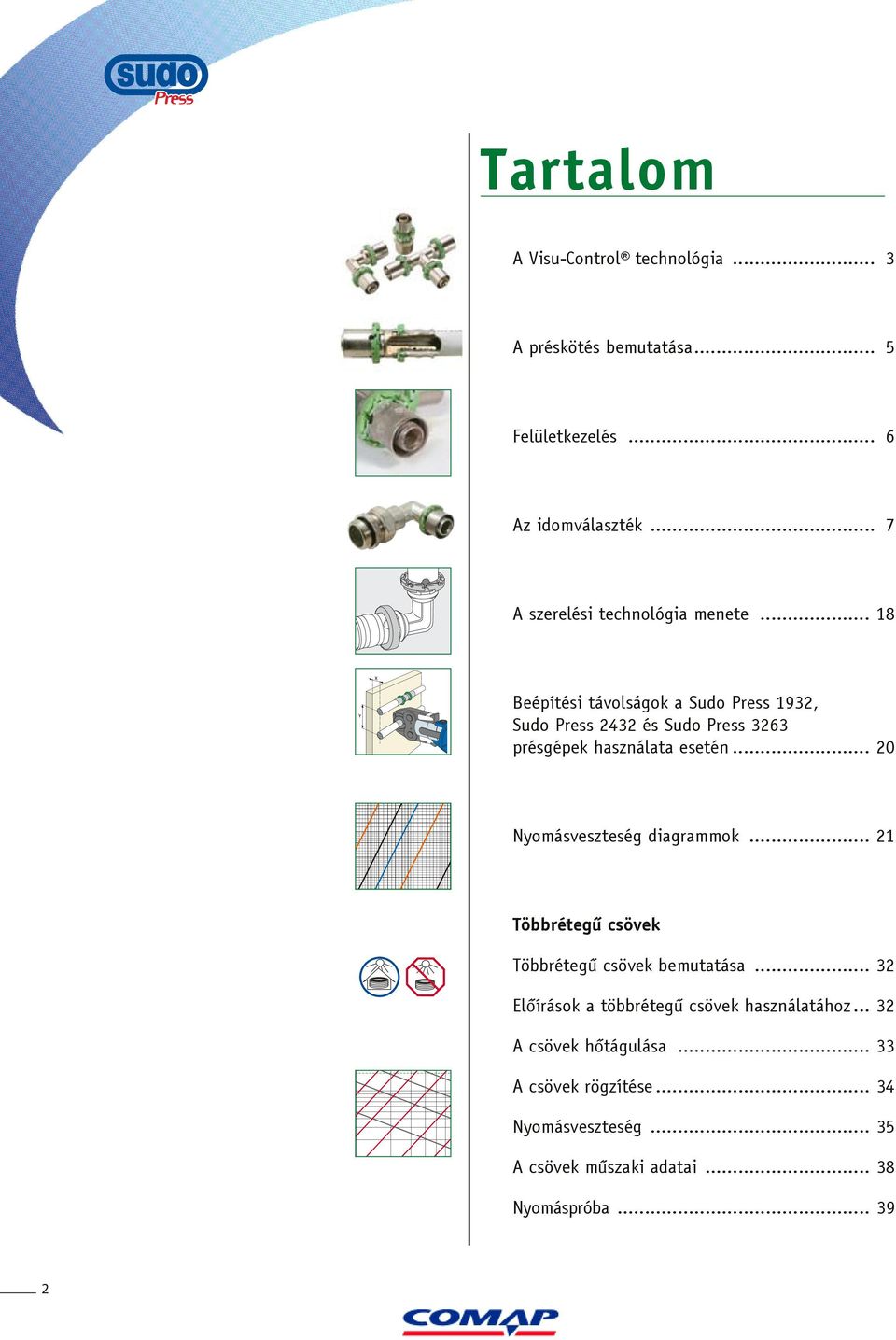

2 Tartalom VisuControl technológia... 3 préskötés bemutatása... Felületkezelés... 6 z idomválaszték... 7 szerelési technológia menete... 8 eépítési távolságok a Sudo Press 93, Sudo Press 43 és Sudo Press 3 présgépek használata esetén... Nyomásveszteség diagrammok... Többrétegû csövek Többrétegû csövek bemutatása... 3 Elôírások a többrétegû csövek használatához... 3 csövek hôtágulása csövek rögzítése Nyomásveszteség... 3 csövek mûszaki adatai Nyomáspróba... 39

3 Sudo Press SKIN VisuControl Egy új technológia Sudo Press VisuControl Comap bemutatja az egyetlen préskötést olyan azonnali préselésjelzôvel, amely látható és tapintható. VisuControl rendszer minden idomon megtalálható zöld gyûrû segítségével könnyû meggyôzôdni arról, hogy a préselés megtörtént. Nem préselt Préselt Préselt következô újításokat alkalmaztuk a kötéseken: Kémlelônyílás rozsdamentes acélgyûrûn található kémlelônyílások segítségével könynyebb a csô helyzetének ellenôrzése Ónozott idomtest Véd a korróziótól felszín alatti alkalmazásoknál. DVGW által elfogadott felületkezelés ivóvízre. Présgyûrû közvetlen rögzítése présgyûrû közvetlenül csatlakozik az idomtestre, így a beszereléskor jobban kezelhetô, és esetleges cseréje is könnyebben elvégezhetô Megújult külsô Tökéletesíti az idom külsô megjelenését Új idomprofil Megakadályozza az Ogyûrû sérülését, valamint a helyérôl történô kitolást Változatlan présszerszámok z idomokat ugyanazzal a présszerszámmal lehet préselni, mint eddig Gyors és könnyû szerelés. z Ogyûrû új elhelyezésének köszönhetôen a csô könnyebben illeszthetô össze az idommal Korrózió elleni védelem VisuControl mûanyag gyûrû megakadályozza a közvetlen érintkezést az idomtest és a csô alumínium rétege közt 3

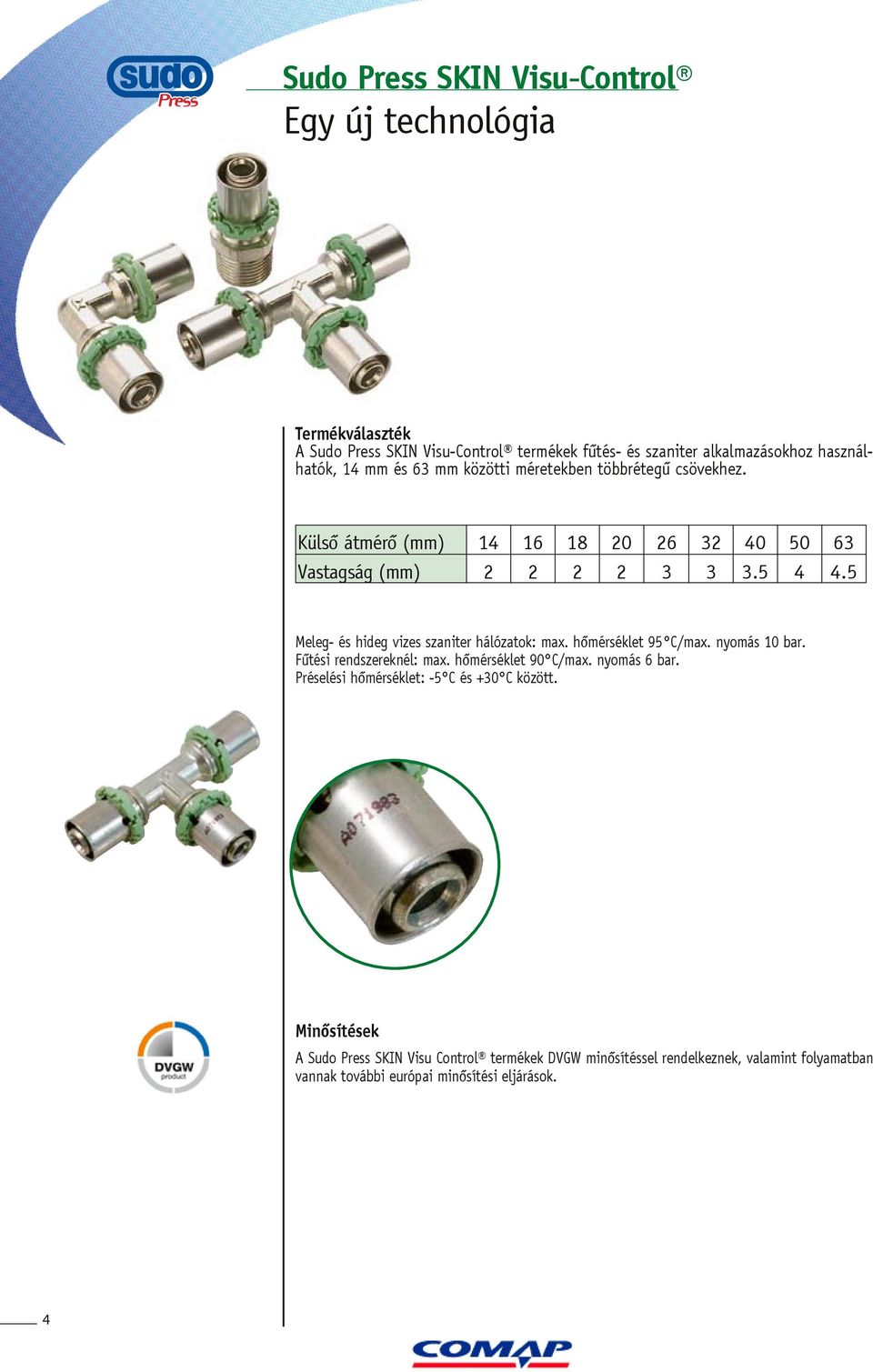

4 Sudo Press SKIN VisuControl Egy új technológia Termékválaszték Sudo Press SKIN VisuControl termékek fûtés és szaniter alkalmazásokhoz használhatók, 4 mm és 63 mm közötti méretekben többrétegû csövekhez. Külsô átmérô (mm) Vastagság (mm) Meleg és hideg vizes szaniter hálózatok: max. hômérséklet 9 C/max. nyomás bar. Fûtési rendszereknél: max. hômérséklet 9 C/max. nyomás 6 bar. Préselési hômérséklet: C és + C között. Minôsítések Sudo Press SKIN Visu Control termékek DVGW minôsítéssel rendelkeznek, valamint folyamatban vannak további európai minôsítési eljárások. 4

5 Sudo Press SKIN VisuControl z idom bemutatása Sudo Press SKIN VisuControl idomok az európai szabványoknak megfelelôen készülnek. Préselésük TH profillal történik Mûanyag gyûrû, amely jelzi, hogy a préselés megtörtént. W34 DVGW minôsítésû EPDM Ogyûrû 3. EN 6 és EN 64 minôsítésû sárgaréz idomtest 4. Rozsdamentes acélgyûrû. TH présprofil

6 Sudo Press SKIN VisuControl présidomok Felületkezelés Sudo Press SKIN VisuControl felületkezelése jelentôsen javítja a mechanikai és esztétikai tulajdonságokat. csatlakozók felülete 4 és 8 μm közötti vastagságú 99,9%os tisztaságú ónréteggel van bevonva (a DVGW W34 elôírásai szerint). 68 órányi sós vízbe merítés után (az ISO 97 elôírásai szerint) az eredmény látható! Ónozással Sudo Press SKIN VisuControl felületkezelés javítja: a külsô megjelenést a korrózióvédelmet, az oxidáció csökkentésével. Ezek az idomok sikeresen vizsgáztak az alkalmazott, vagy maradványfeszültség teszteken, amelyek az anyag használat, vagy tárolás közben történô kifáradását okozhatják a feszültség korrózió által okozott repedések miatt: ammóniás teszt az ISO 697:988 elôírásai szerint higany (I) nitrát teszt az EN ISO 96:9 elôírásai szerint 6

7 Sudo Press SKIN VisuControl présidomok z idomválaszték S74V 4 os könyök S74V JXX 7KXX 7LXX 7MXX 7NXX *nincs csomagolás * * Idom kód Tasak kód ø S79V 9 os könyök S79V XX 7XX 7DXX 7EXX 7JXX 7KXX 7LXX 7MXX 7NXX *nincs csomagolás * * Idom kód Tasak kód ø S79EV Könyök bekötôcsôvel S79EV E 7CE 7EG 7JG Idom kód Tasak kód ø C ø D 6 6 S79GV elsô menetes könyök S79GV 4 /" 6 /" 8 /" /" 3/4" 6 33/4" 3 3" 3./4" 46/4" 7CX 7CX 7DCX 7ECX 7EDX 7JDX 7KEX 7LFX 7MGX * Idom kód Tasak kód ø C ø D *nincs csomagolás S79JMV CX 73EGX 73JGX Könyök présidom, roppantógyûrûs csatlakozással Idom kód Tasak kód ø C 6 hex. D S79JMV 7

8 Sudo Press SKIN VisuControl présidomok z idomválaszték S79LV ekötôpipa S79LV CF 74CG 74CH 74DCG 74ECG Idom kód Tasak kód ø C ø D S79LMV 6 7XX Egyenes csatlakozó forrasztható véggel Idom kód Tasak kód ø 6 ø C 8 S79LMV S79SV Könyök bekötôcsôvel S79SV K 78E 78K 78ECX Idom kód Tasak kód ø 7 C ø D S79GV S79GV 4 / 6 /" 8 / /" 3/4" 6 33/4" 3 3" 3./4" Külsô menetes könyök Idom kód Tasak kód ø C ø D 76CX 76CX 76DCX 76ECX 76EDX 76JDX 76KEX 76LFX UNI ISO7/ R/" UNI ISO7/ R/" UNI ISO7/ R/" UNI ISO7/ R/" UNI ISO7/ R3/4" UNI ISO7/ R3/4" UNI ISO7/ R" UNI ISO7/ R"/4 8

9 Sudo Press SKIN VisuControl présidomok z idomválaszték S798DV 6 3" 77JEX Külsô menetes könyök Ogyûrûs csatlakozással Idom kód Tasak kód ø 4 C 8. ø D S798DV S7V S7V Egál T idom Idom kód Tasak kód ø C 4 7XX XX DXX 7EXX 7JXX KXX LXX 7MXX 7NXX * * *nincs csomagolás S7GV S7GV *nincs csomagolás elsô menetes T idom Idom kód Tasak kód ø C ø D 6 /"6 73C /"8 73DCD /" 3/4" 6 3/" /4" " /" /4"3 3 3." 3. 3./4" 3. 73ECE 73EDE 73JCJ 73JDJ 73JEJ 73KCK 73KFK 73LEL 73LFL " 4 73MEM * S7LV T bekötôpipa 6 73CG 73ECG Idom kód Tasak kód ø 6 ø C D S7LV 9

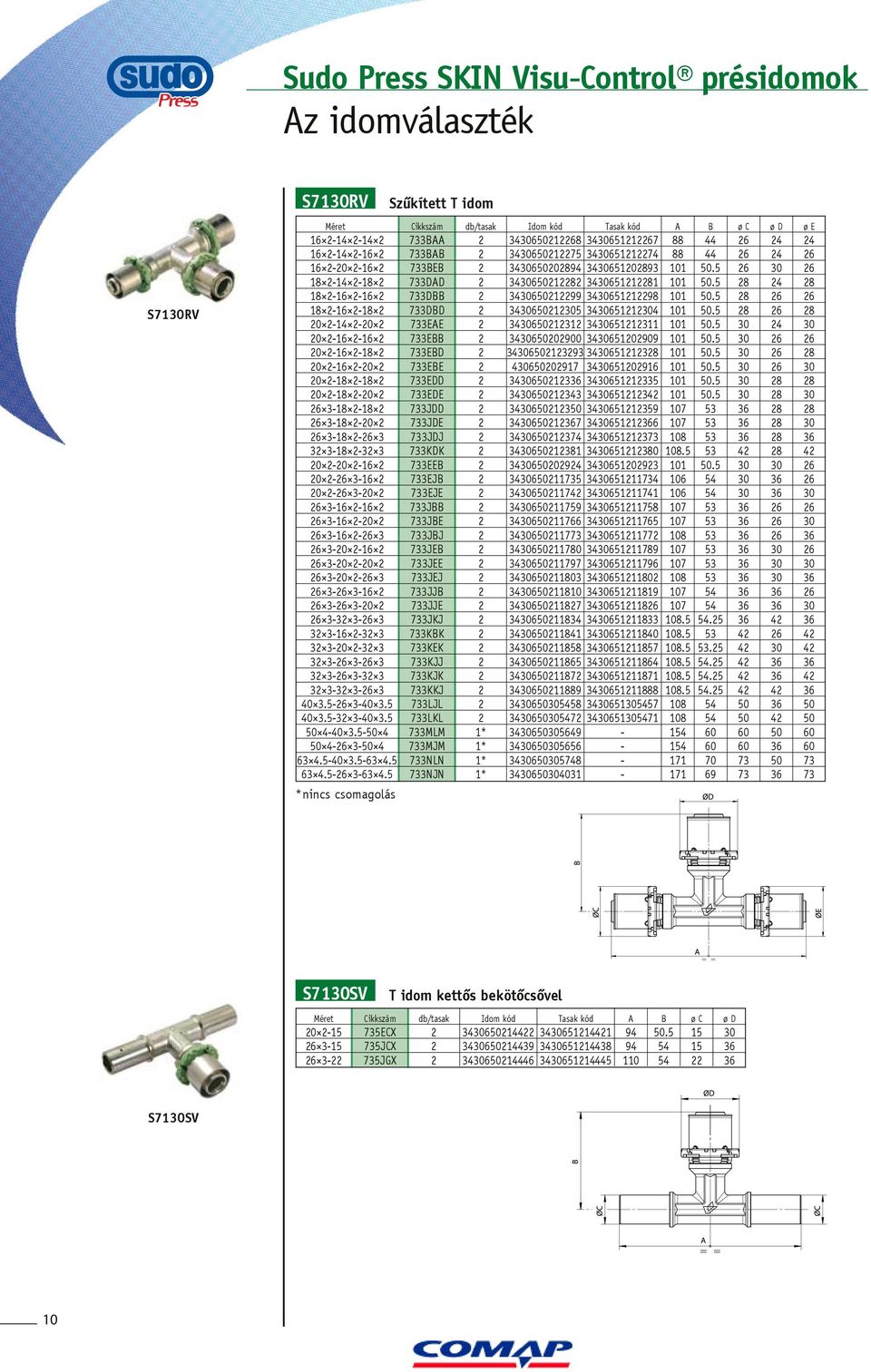

10 S7SV T idom kettôs bekötôcsôvel ECX 73JCX 73JGX ø C Idom kód Tasak kód ø D S7RV S7SV E 733DD 733D 733DD 733EE 733E 733ED 733EE 733EDD 733EDE 733JDD 733JDE 733JDJ 733KDK 733EE 733EJ 733EJE 733J 733JE 733JJ 733JE 733JEE 733JEJ 733JJ 733JJE 733JKJ 733KK 733KEK 733KJJ 733KJK 733KKJ 733LJL 733LKL 733MLM 733MJM 733NLN 733NJN ø C Idom kód * * * * Tasak kód ø D ø E S7RV Szûkített T idom *nincs csomagolás Sudo Press SKIN VisuControl présidomok z idomválaszték

11 Sudo Press SKIN VisuControl présidomok z idomválaszték S73GV Külsô menetes T idom S73GV 6 /"6 /" 3/4" 6 33/4" " /4" "3 3 3," 3, 3,/4" 3, 734C 734ECE 734EDE 734JDJ 734JEJ 734KDK 734KEK 734LEL 734LFL Idom kód Tasak kód ø C D UNI ISO7/ R/" UNI ISO7/ R/" UNI ISO7/ R3/4" UNI ISO7/ R3/4" UNI ISO7/ R" UNI ISO7/ R3/4" UNI ISO7/ R" UNI ISO7/R" UNI ISO7/R/4" S7JMV T idom roppantógyûrûs csatlakozással 6 7C Idom kód Tasak kód ø C 6 hex. D 4 S7JMV S7V Szûkített toldó idom S7V X 7DX 7EX 7EX 7EDX 7JX 7JDX 7JEX 7KX 7KEX 7KJX 7LJX 7LKX 7MLX 7MKX 7NLX 7NMX Idom kód Tasak kód ø ø C *nincs csomagolás S7JMV CX 74EGX 74JGX Egyenes csatlakozó roppantógyûrûs kötéssel Idom kód Tasak kód ø 6 hex. C S7JMV

12 Sudo Press SKIN VisuControl présidomok z idomválaszték S743GV Külsô menetes csatlakozó (kúpos menet) S743GV 4 /" 6 /" 8 /" 8 3/4" /" 3/4" 6 33/4" 6 3" 3 3" 3./4" 46/4" 63 4." 74CX 74CX 74DCX 74DDX 74ECX 74EDX 74JDX 74JEX 74KEX 74LFX 74MGX 74NJX *nincs csomagolás * * Idom kód Tasak kód ø C UNI ISO7/ R/" UNI ISO7/ R/" UNI ISO7/ R/" UNI ISO7/ R3/4" UNI ISO7/ R/" UNI ISO7/ R3/4" UNI ISO7/ R3/4" UNI ISO7/ R" UNI ISO7/ R" UNI ISO7/ R/4" UNI ISO7/ R6/4" UNI ISO7/ R" hex. D S743GV Külsô menetes csatlakozó (hengeres menet) S743GV 4 3/8" 4 /" 6 3/8" 6 /" /" 3/4" 6 33/4" 6 3" 743X 743CX 743X 743CX 743ECX 743EDX 743JDX 743JEX Idom kód Tasak kód ø C G 3/8" G /" G 3/8" G /" G /" G 3/4" G 3/4" G " hex. D S77V Toldó idom S77V XX 74XX 74DXX 74EXX 74JXX 74KXX 74LXX 74MXX 74NXX *nincs csomagolás * * Idom kód Tasak kód ø S77GV elsô menetes csatlakozó S77GV 4 /" 6 /" 8 /" 8 3/4" /" 3/4" 6 33/4" 6 3" 3 3" 3./4" 3.3/4" 46/4" 63 4." 746CX 746CX 746DCX 746DDX 746ECX 746EDX 746JDX 746JEX 746KEX 746LFX 746LDX 746MGX 746NJX *nincs csomagolás Idom kód Tasak kód ø ø C

13 Sudo Press SKIN VisuControl présidomok z idomválaszték S77E Egyenes présidom bekötôcsôvel 6 747CL Idom kód Tasak kód ø 6 8 ø C S77E S739GV 4 M 6 M 8 M M 7PX 7PX 7DPX 7EPX Egyenes hollandis csatlakozó (Mes menet Ogyûrûvel) Idom kód Tasak kód ø hex. C S739GV S739GV 6 3/4" 3/4" 6 33/4" 76DX 76EDX 76JDX Egyenes hollandis csatlakozó (3/4 es lapos tömítés Ogyûrûvel) Idom kód Tasak kód ø 6 hex. C 3 S739GV S739GV S739GV 4 3/8" 4 /" 6 3/8" 6 /" 6 3/4" 8 /" 8 3/4" /" 3/4" 6 33/4" 6 3" 76X 76CX 76X 76CX 76DX 76DCX 76DDX 76ECX 76EDX 76JDX 76JEX Egyenes hollandis csatlakozó (kúpos menet és lapos gyûrû) Idom kód Tasak kód ø hex. C S739GV 6 3/4" 8 3/4" 3/4" 763DX 763DDX 763EDX Egyenes hollandis csatlakozó (Euroconus) Idom kód Tasak kód ø 6 8 hex. C S739GV S747DGV Idom kód Tasak kód ø C D E F G ø H 6 /"6 8 /"8 /" Dupla falikorong (H = 3 mm) 77C 77DCX 77ECE S747DGV 3

14 Sudo Press SKIN VisuControl présidomok z idomválaszték S747GV Falikorong (H = 3 mm) Idom kód Tasak kód C ø D ø E ø F G H 6 /" 8 /" /" 3/4" 6 33/4" 77CX 77DCX 77ECX 77EDX 77JDX S747GV S7473GV 4 /" 6 /" /" 774CX 774CX 774ECX Falikorong (H = mm) Idom kód Tasak kód C ø D ø E ø F G H S7473GV S777V Idom kód Tasak kód C D E ø F G Oct. H 6 /" /" 777CX 777ECX Elôreszerelt dupla T idom belsô menetes csatlakozással * * I L *nincs csomagolás S777V 4

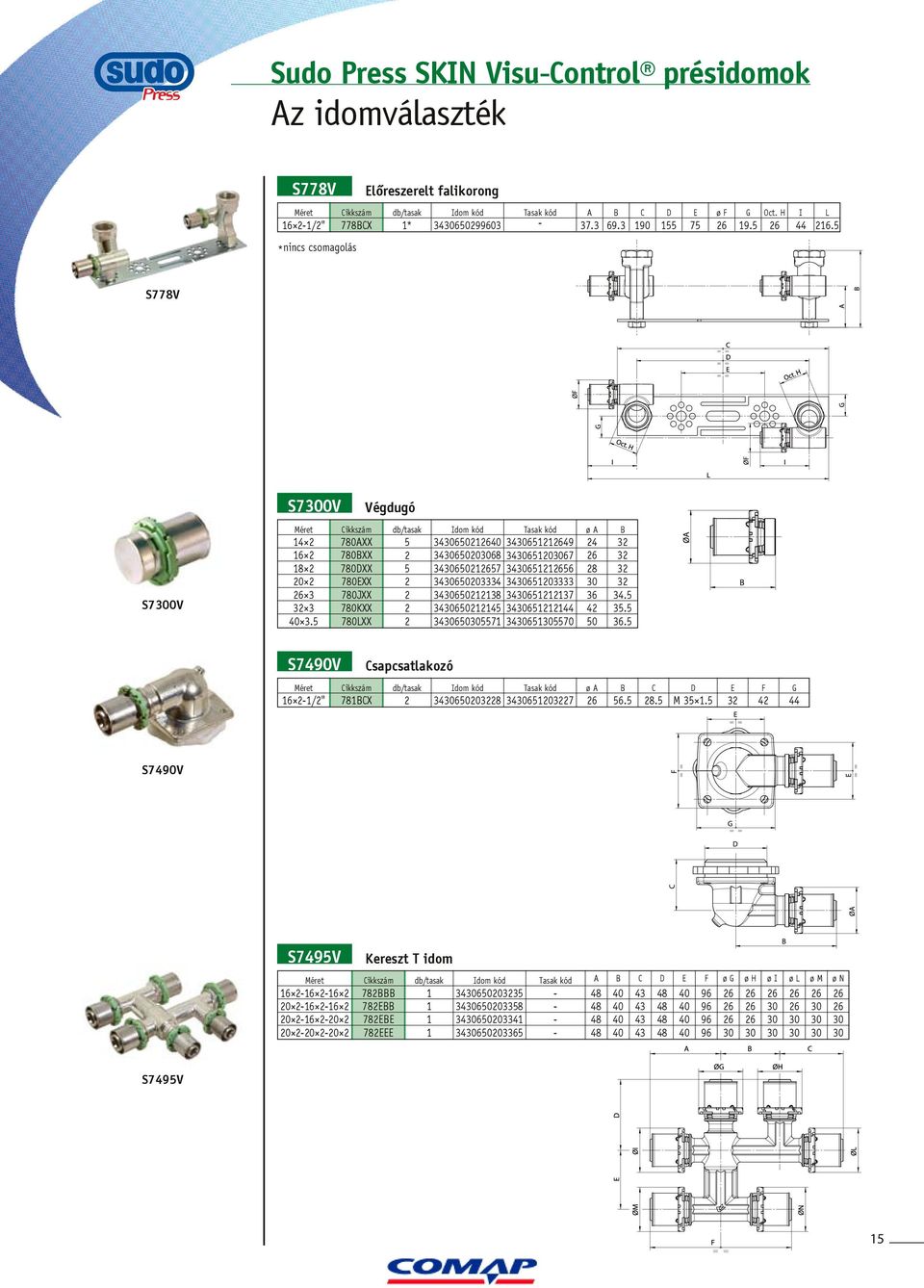

15 Sudo Press SKIN VisuControl présidomok z idomválaszték S778V *nincs csomagolás Elôreszerelt falikorong Idom kód Tasak kód C D E ø F G Oct. H 6 /" 778CX * I 44 L 6. S778V S7V S7V Végdugó Idom kód Tasak kód ø XX 78XX 78DXX 78EXX 78JXX 78KXX 78LXX S749V Csapcsatlakozó 6 /" 78CX Idom kód Tasak kód ø 6 6. C 8. D M 3. E 3 F 4 G 44 S749V S749V Idom kód Kereszt T idom 78 78E 78EE 78EEE Tasak kód C D E F ø G ø H ø I 6 ø L 6 6 ø M 6 ø N 6 6 S749V

16 Sudo Press SKIN VisuControl présidomok z idomválaszték S76V Szerelt dupla falkorong állítható C 783C 783CD *nincs csomagolás * * * Idom kód Tasak kód hex C D 3 E F G H ø I S76V S97V Szerelt falkorong 6 3/8" 6 /" /" 784D 784CE 784ECE *nincs csomagolás * * * Idom kód Tasak kód C ø D 6 6 ø E S97V SP77V Réz adapterek Rézcsô Többrétegû csô prés átmeneti idom 4 réz 4 Skin 6 réz 6 Skin ronz adapterek 84X 84DX Idom kód Tasak kód SP77V réz 6 Skin 8 réz 6 Skin réz Skin 8 réz Skin réz Skin réz 6 3 Skin réz 6 3 Skin 84CX 84EX 84CEX 84EEX 84GEX 84CJX 84GJX Idom kód Tasak kód Réz MultiSKIN S787V 4 Skin.PEX 6 Skin 6. PEX Skin.9 PEX Többrétegû csô PEX prés átmeneti idom 787X 787X 787EDX Idom kód Tasak kód S787V

17 Sudo Press SKIN VisuControl présidomok z idomválaszték S7694V Préselhetô csempecsap XX 786DXX 786EXX 786JXX *nincs csomagolás * * * * Idom kód Tasak kód ø C D S7694V Tartozékok S7V S7V XX 79XX 79DXX 79EXX 79JXX 79KXX 79LXX 79MXX 79NXX Présgyûrû Gencod for sleeve Tasak kód S7V S7V XX 79XX 79DXX 79EXX 79JXX 79KXX 79LXX 79MXX 79NXX Ogyûrû Gencod for Oring Tasak kód S79V 6 79XXX Szigetelt doboz kereszt T idomhoz (S749V) * Idom kód *nincs csomagolás a T idom nem tartozéka Tasak kód ø 4 4 C S79V 7

18 Sudo Press SKIN VisuControl présidomok szerelési technológia menete (mm),,,, 3, 3, 3,,,. csô méretre vágása re vágás csôvágó ollóval történjen, merôlegesen, hogy a vágás sorjamentes legyen. Ne felejtse el hozzáadni az idomban lévô csô hosszát a kalkuláció során ( méret).. Kalibrálás Comap kalibrálóval Funkciói: csô pontos kör keresztmetszetének biztosítása csôvég belsô élének lesorjázása Ogyûrû sérülés elleni védelme kalibrálás minden esetben kötelezô csô és az idom összeillesztése Nedvesítse be a csô belsejét, hogy lehetôvé tegye a könnyebb beillesztést. kalibrált csövet csavaró mozdulattal nyomja az idomba. z illesztés akkor megfelelô, ha az idomon található kémlelô nyílásokon látható, hogy a csô vége az idomhoz ér. 4 Pillantson a VisuControl gyûrûre hogy a préselés rendben megtörténte! 4. z idom préselése Vegye elô a szükséges présszerszámot, és a megfelelô méretû TH profilú préspofát, ellenôrizze hogy a préspofa nem sérülte. Távolítsa el az esetleges szennyezôdést, és a préspofát tegye rá az idomra VisuControl gyûrû helye a profilban biztosítja az idom megfelelô helyen történô préselését. végezze el a préselést 8

19 Sudo Press SKIN VisuControl présidomok szerelési technológia menete 4. lépés kiegészítése: Mindig ügyeljünk arra, hogy megfelelô (THs) profilú és megfelelô átmérôjû préspofát használjunk. préselés hatására a VisuControl gyûrû kis fogai egy körkörös tömör gyûrûvé állnak össze, megmutatva ezzel a szerelônek a préselés megtörténtét. Ennek nyomáspróba elôtt van jelentôsége, mivel a le nem préselt kötéseknél a VisuControl gyûrû fogai nem zártak, így egy gyors szemrevételezéssel könnyen megállapítható, hogy hol maradt el esetleg a préselés. présgépeket mindig a gyártó elôírásait és karbantartási utasításait betartva használjuk, ügyelve arra, hogy azok nyomatéka mindig a megfelelô tartományba essen. Errôl a gyártók felülvizsgálat során jegyzôkönyvet állítanak ki..lépés: Ellenôrzés préselést követôen megvizsgáljuk a préskötést. a préselés két párhuzamos lenyomatának jól láthatónak kell lennie, a VisuControl gyûrû fogainak zártnak kell lenniük. a csô végét a préselés után a kémlelô nyílásokon keresztül továbbra is látni kell. 6. lépés: Nyomáspróba nyomáspróbát minden egyes szerelés után el kell végezni a ide vonatkozó szabvány szerint, és azt dokumentálni kell Nyomáspróba Jegyzôkönyv formájában. További szerelési utasítások: vezeték hajlítása külsô vagy belsô hajlítórugóval vagy hajlítógéppel csôvég hajlítása belsô hajlítórugó segítségével történjen nagyobb átmérôjû (6 mmtôl) csôvezetékek hajlításához hajlítógépet használjunk. szerszámgyártók utasítása alapján végezzük a hajlítást, ügyelve arra, hogy a csô a hajlítás során ne sérüljön. hajlítógép kisebb átmérôk használata során is megengedett. Elsôsorban akkor használjuk, ha falon kívüli szerelést végzünk, és esztétikus kivitelezést akarunk megvalósítani. Szerelési Kritériumok: ljzatban és falban csak préskötés alkalmazható. z idomokat meg kell védeni (pl. védôcsô/csôhéj/aluszalag/filc) oly módon, hogy az idomtest ne érintkezzen közvetlenül betonnal. Szükséges a csövek és idomok szigetelése víz, (mind hideg, meleg, cirkulációs vezetékek) és központi fûtési rendszerek esetén a szabvány elôírásainak megfelelôen. Padlófûtés szerelése esetén, ha az aljzatban toldani kell, a toldást meg kell védeni (csôhéj/aluszalag/ filc). Menetes csatlakozásnál elsôsorban Loctite tömítôzsinór, teflonszalag használata javasolt, kender használatát csak kis mennyiségben javasoljuk, mert a túlkenderezés az idom repedéséhez vezethet. rendszert közvetlenül földben nem szabad vezetni, ha ilyen alkalmazásra kerül sor, akkor a vezetékrendszert meg kell védeni (védôcsô/csôhéj/filc). Vegyes tüzelésû rendszerek esetén a rendszer alkalmazható, betartva a biztonsági elôírásokat, amelyek garantálják, hogy a hômérséklet és nyomás értékek megfelelô tartományban maradjanak (forralás veszélye) (fûtési rendszerek: max.: 9 C, max.: 6 bar, használati melegvíz rendszerek: C, bar) 9

20 Sudo Press SKIN VisuControl présidomok eépítési távolság a Sudo Press 93, Sudo Press 43 és Sudo Press 3 présgépek használata esetén eépítési távolság javaslatok Falra szereléskor ek (mm) X Y Szegélyben szereléskor ek (mm) X Y Y

21 Sudo Press SKIN VisuControl présidomok Nyomásveszteség diagram használata S79V S79V ( C) 7XX 7XX 7DXX 7EXX 7JXX 7KXX DN Kv (m 3 /h) Zeta Zeta = gδp v ρ g = 9,8m/s² ΔP : mmce v : m/s ρ = kg/m3 Pl: 6 es könyökkel, ha az áramlási sebesség x = 9 l/h, az ennek megfelelô nyomásesés y =,3 bar = mbar Térfogatáram mértékegységek m³/óra l/óra l/perc l/másodperc NGOL NGOL US US gallon/óra gallon/perc gallon/óra gallon/perc 6,7,78 3, ,,,67,78,,7,64,4,6,67 3,,,9,64 3, , 9,9,4 4,,78,6,67,,, ,,78 7,,,379 3,79,63,,833,39,67,7 7 3,79,63,833 Nyomás mértékegységek bar mbar Pa kpa mce mmce mwk mmwk PSI atm, 4,,987,,,,,4,987,,,,,,4,987,,,4,987,98 98, 9 8 9,8,4,968,98,98 9,8,98,4,968,689 68, ,89,73 73,68,,3 4,7

22 Sudo Press SKIN VisuControl présidomok Nyomásveszteség (Átlagos Kv és Zeta értékek) S79V S79V ( C) 7XX 7XX 7DXX 7EXX 7JXX 7KXX DN Kv (m 3 /h) Zeta S7V S7V ( C) 7XX 7XX 7DXX 7EXX 7JXX 7KXX DN Kv (m 3 /h) Zeta

23 Sudo Press SKIN VisuControl présidomok Nyomásveszteség (Átlagos Kv és Zeta értékek) S7V S7V ( C) 7XX 7XX 7DXX 7EXX 7JXX 7KXX DN Kv (m 3 /h) Zeta S7V S7V ( C) 7XX 7XX 7DXX 7EXX 7JXX 7KXX DN Kv (m 3 /h) Zeta

24 Sudo Press SKIN VisuControl présidomok Nyomásveszteség (Átlagos Kv és Zeta értékek) S77V S77V ( C) 74XX 74XX 74DXX 74EXX 74JXX 74KXX DN Kv (m 3 /h) Zeta S747GV 4 /" 6 /" 8 /" 6 33/4" S747GV H3 ( C) 77CX 77DCX 77ECX 77JDX DN 6 /" H3 8 /" H3 /" H3 6 33/4" H3 Kv (m 3 /h) Zeta

25 Sudo Press SKIN VisuControl présidomok Nyomásveszteség (Átlagos Kv és Zeta értékek) S747DGV 6 8 S747DGV ( C) 77C 77DCX 77ECE DN 6 8 Kv (m 3 /h).7.. Zeta S74V S74V ( C) 7JXX 7KXX DN Kv (m 3 /h) Zeta.83.63

26 Sudo Press SKIN VisuControl présidomok Nyomásveszteség (Átlagos Kv és Zeta értékek) S7V S7V ( C) 7EX 7X 7EX 7DX 7JX 7KX 7JDX 7EDX 7KEX 7JEX 7KJX DN Kv (m 3 /h) Zeta

27 Sudo Press SKIN VisuControl présidomok Nyomásveszteség (Átlagos Kv és Zeta értékek) S749V S749V ( C) 78 78EE 78E 78EEE DN Kv (m 3 /h) Zeta S749V S749V ( C) 78 78EE 78E 78EEE DN Kv (m 3 /h) Zeta

28 Sudo Press SKIN VisuControl présidomok Nyomásveszteség (Átlagos Kv és Zeta értékek) S7RV S7RV ( C) 733E 733E 733EE 733DD 733EE 733JJ 733JEJ 733KEK DN Kv (m 3 /h) Zeta S7RV S7RV ( C) 733E 733DD 733EE 733E 733JJ 733EE 733JEJ 733KEK DN Kv (m 3 /h) Zeta

29 Sudo Press SKIN VisuControl présidomok Nyomásveszteség (Átlagos Kv és Zeta értékek) S7RV S7RV ( C) 733E 733DD 733E 733EE 733EE 733JJ 733JEJ 733KEK DN Kv (m 3 /h) Zeta

30 Sudo Press SKIN VisuControl présidomok z idomok nyomásvesztesége Kv egyenérték táblázat ΔP = (Q/Kv)² ΔP: mbar, Q: m3/h, Kv: m3/h S79V S7V S77V S747GV S747DGV S74V S7V S749V S7RV C C C C C C C C C C C C C C C C C C ø4 ø6 ø8 ø ø6 ø ø64 ø4 ø86 ø6 ø66 ø ø68 ø ø36 ø3 ø ø6 ø66 ø ø ø6 ø66 ø ø6 ø868 ø ø ø

31 Sudo Press SKIN VisuControl présidomok z idomok nyomásvesztesége Zeta egyenérték táblázat az NF EN 67 szerint mérve Zeta = gδp/vρ g = 9.8 m/s, ΔP: mm CE, vagy.98 mbar (lásd: áramlási sebesség mértékegység táblázat) v: m/s, ρ kb. kg/m3 (hômérséklettôl függôen) S79V S7V S77V S747GV S747DGV S74V S7V S749V S7RV C C C C C C C C C C C C C C C C C C ø4 ø6 ø8 ø ø6 ø ø64 ø4 ø86 ø6 ø66 ø ø68 ø ø36 ø3 ø ø6 ø66 ø ø ø6 ø66 ø ø6 ø868 ø ø ø

32 MultiSKIN csõ és préselhetõ csõkötõ idomok Többrétegû csövek bemutatása MultiSKIN csõ bevezetésével a Comap igazi áttörést ért el a víz és fûtési hálózatok kiépítése területén. z alumíniumbetétes MultiSKIN csõ elõrelépést jelent a csõkötések biztonságát és elkészítésük gyorsaságát illetõen. Univerzális csõtípus, amely a falon kívül, falban, illetve aljzatban is vezethetõ. MultiSKIN egy könnyen alakítható, ugyanakkor szilárd,fémbõl és mûanyagból készült csõ, amely széleskörûen használható mind az új, mind pedig a felújításra váró hálózatokban. Jellemzõi Felépítésére (PEX/alumínium/PEX) való tekintettel a MultiSKIN ideális kompromisszum a mûanyag és egyéb fémbõl készült csövek között. z érvényes szabályozások és szabványok szerint kialakítva mind hûtési, mind fûtési hálózatokban használható. ÉMI 3/ Felépítés Külsõ réteg térhálósított polietilénbõl (PEXb): a külsõ hatások elleni védelmet biztosító tulajdonságokkal rendelkezik. lumínium lézeres homlokkötéssel (élhegesztés) készül: növeli a csõ szilárdságát, és védelmet nyújt az oxigéndiffúzió ellen. 3 elsõ réteg térhálósított polietilénbõl (PEXc): javítja a szilárdsági jellemzõket. 4 Nagy szilárdságú ragasztó az alumínium és polietilén rétegek között összeköti a rétegeket termék elõnyei lacsony hõtágulás: hõtágulási tényezõ C on:,4 mm/mk Korrózióállóság: mind a belsõ, mind a külsõ rétegek esetében Ellenállás lerakódásokkal szemben: vízkõ és egyéb Oxigén diffúzió állóság: >, g/m3*d lacsony zajszint az optimális anyagösszetételnek köszönhetõen UVsugárzással szemben ellenálló. Kis tömeg (3szor könnyebb, mint a rézcsõ) és könnyû kezelhetõség. Könnyû alakíthatóság. laktartóság. Fûtési és vízhálózatoknál is használható. Falon kívül, falban, illetve aljzatban is szerelhetõ. Fémdetektorral könnyen lokalizálható. Elôírások a többrétegû csövek használatához Sérült csövek vagy idomok nem szerelhetôk fel. Minden szennyezôdést el kell távolítani összeszerelés elôtt. csöveket nem érheti közvetlen UV sugárzás. Védett helyen kell azokat tárolni. C Vigyázzon, nehogy túlzott hô érje a csöveket. csöveket ne érje láng, és a csô közvetlen környezeti hômérséklet ne legyen Cnál magasabb. csövek vágását megfelelô eszközzel végezze. Ne használjon fûrészt, csak az erre használatos csôvágó ollót. eszerelés elôtt mindig készítse elô a csövet Comap kalibráló szerszámmal. Ne feszítse meg a csövet. Fokozatosan hajtsa szét a csövet, ha szükséges használjon szerszámot a széthajtáshoz. Ne szereljen semmilyen idomot oda, ahol a csô meghajlik. 3 Kerüljön minden fagyveszélyes helyzetet. Ne töltse fel a csövet vízzel, ha fagyveszély áll fenn.

33 Többrétegû csövek csövek hôtágulása többrétegû csövek hôtágulása nagyon kismértékû a hômérséklet emelkedése során. csövek hosszúságnövekedését (ΔL) a következôképpen lehet kiszámítani: ³L = L. α. T L: hosszirányú tágulás (mm) L : a csô hossza (m) α : hosszirányú tágulási koefficiens (mm.mk).4 mm.m ¹K ¹ a MultiSKIN esetében.3 mm.m ¹K ¹ a SudoSKIN esetében T =Tmax Tmin Tmax : maximális üzemi hômérséklet Tmin : minimális üzemi hômérséklet Például az méter hosszú, es MultiSKIN csôre, amelynél a legmagasabb és legalacsonyabb hômérséklet közötti különbség C: L =.4 = 6 mm Példa a hôtágulásra tágulást C és C között ( T = C) hasonlítjuk össze egy m hosszú csôre. cél Réz MultiSKIN PEX 33

34 Többrétegû csövek csövek rögzítése Szabadon szerelt csövek szabadon szerelt csövek (pl. alagsori, felszálló csövek, stb.) esetében a többrétegû csövek hôtágulását a csôvezetés szabályai szerint kell figyelembe venni, vagyis U alakú hajlításokat, rögzített pontokat és csúszó pontokat vegyesen kell alkalmazni. Rögzített pont Csúszó pont. ábra esetében mindig a legnagyobb méretet kell alkalmazni (L, vagy L) L = csôhossz a rögzített pont és az irányváltás között (m). S = c. (Da. L) / Da : a többrétegû csô külsô átmérôje (mm) ΔT : hômérsékletkülönbség C = 33, dimenzió nélküli anyagállandó ΔL : a csôdarab hosszirányú tágulása = L.α(Tmax Tmin) (mm) S : hajlítási hossz (mm) S = 33. (6.L.4.4)/=638, mm Térközök két rögzítô bilincs között betartandó távolságok: Átmérô 4, 6, 8, , 3. 4, Térköz () méter. méter méter. méter 34

35 Többrétegû csövek Nyomásveszteség diagramok, táblázatok Fûtés (7 C): Viszkozitás.47 6 m²/s Súly: 978 kg/m³ Felületi egyenetlenség:.μm Szaniter ( C): Viszkozitás 6 m²/s Súly: 998 kg/m³ Felületi egyenetlenség:.μm 3

36 K P (W) szélesség K K K K K K kg/h m/s Pa/m m/s Pa/m m/s Pa/m m/s Pa/m m/s Pa/m m/s Pa/m m/s Pa/m m/s Pa/m m/s Pa/m Nyomásveszteség > 7 Pa/m Fûtés alkalmazás (7 C) Nyomásveszteség ΔP: Pa/m Vízhômérséklet: 7 C Súly: 978 kg/m³ Viszkozitás:.47 6 m²/s Felületi egyenetlenség:,μm Többrétegû csövek Nyomásveszteség: Fûtés

37 37 Q m/s l/min Pa/m m/s Pa/m m/s Pa/m m/s Pa/m m/s Pa/m m/s Pa/m m/s Pa/m m/s Pa/m m/s Pa/m Sebesség > m/s Szaniter alkalmazás ( C) Nyomásveszteség ΔP: Pa/m Vízhômérséklet: C Súly: 998 kg/m³ Viszkozitás:.47 6 m²/s Felületi egyenetlenség:,μm Többrétegû csövek Nyomásveszteség: Szaniter

38 Többrétegû csövek csövek mûszaki adatai MultiSKIN Külsô méret Falvastagság lumínium vastagság Víztartalom (l/m) Csô súlya (g/m) Külsô réteg Pex Pex Pex Pex Pex Pex Pex Pex Pex elsô réteg PexC PexC PexC PexC PexC PexC PexC PexC PexC Max. üzemi hôm. ( C) Max. nyomás 9 C (bar) Hossz. tág. (mm.m ¹K ¹) Hajl. sugár szerszám nélkül D D D D Hajl. sugár szerszámmal 3. D 3. D 3. D 3. D 3. D 3. D D : Külsô átmérô SudoSKIN Külsô méret Falvastagság 3 3 lumínium vastagság Víztartalom (l/m) Csô súlya (g/m) Külsô réteg PEHD PEHD PEHD PEHD PEHD PEHD elsô réteg PERT PERT PERT PERT PERT PERT Max. üzemi hôm. ( C) Max. nyomás 9 C (bar) Hossz. tág. (mm.m ¹K ¹) Hajl. sugár szerszám nélkül D D D D Hajl. sugár szerszámmal D D D D D D D : Külsô átmérô 38

39 Többréteg csövek Nyomáspróba Nyomáspróba ivóvízvezetékekben a DIN 988,. rész szerint Minden csôszerelés után nyomáspróbát kell végezni. már befejezett, de még be nem fedett csôvezetékeket fel kell tölteni szûrt ivóvízzel (fagy ellen védeni kell). nyomásmérôt a vizsgálni kívánt vezeték legmélyebb pontján kell elhelyezni. Csak olyan nyomásmérô alkalmazható, amelyrôl. bar mértékû nyomásváltozás biztonsággal leolvasható. melegítést biztosító berendezések és kazánok elôtti és utáni szakaszolószerelvényeket el kell zárni, hogy a próbanyomás elkülöníthetô legyen a rendszer többi részétôl. Ezután a szerelt csôvezetéket a próbanyomáson kell vizsgálni, majd a nyomást csökkenteni kell az üzemi nyomásig. Próbanyomásként a megengedett üzemi nyomás plusz bar alkalmazandó. Pl. bar megengedett üzemi túlnyomásos ivóvízhálózatok esetében a próbanyomás bar lesz. maximális üzemi túlnyomást nyomásnövelô berendezéssel kell vizsgálni. Próbanyomás: maximális üzemi túlnyomás + bar. próba idôtartama: óra azt követôen, hogy a csô és a próbaközeg közötti hômérséklet különbség kiegyenlítésre került. Nyomáskülönbség: </=, bar Végül minden csôcsatlakozást szemrevételezni kell. nyomáspróba után az ivóvíz vezetéket jól át kell mosni a DIN 988,. rész,. pontjának elôírásai szerint. Nyomáspróba fûtésvezetékekben a DIN 838 szerint Minden csôszerelés után kell nyomáspróbát végezni a DIN 838 elôírásai szerint. már befejezett, de még be nem fedett csôvezetékeket fel kell tölteni vízzel (fagy ellen védeni kell). nyomásmérôt a vizsgálni kívánt vezeték legmélyebb pontján kell elhelyezni (pl. kazánház). Csak olyan nyomásmérô alkalmazható, amelyrôl. bar mértékû nyomásváltozás biztonsággal leolvasható. fûtést biztosító berendezések és kazánok elôtti és utáni szakaszolószerelvényeket el kell zárni, hogy a próbanyomás elkülöníthetô legyen a rendszer többi részétôl. keringetett melegvizes fûtést olyan nyomáson kell vizsgálni, amely a rendszer minden részében az üzemi nyomás.3szorosa, de legalább bar túlnyomás. Lehetôleg azonnal a hideg vizes nyomáspróba után ellenôrizni kell úgy is, hogy arra a legmagasabb fûtôvíz hômérsékletre kell felfûteni a rendszert, amelyen a számítás alapul. Nyomáspróba: maximális üzemi túlnyomás + bar. Nyomáspróba: az üzemi nyomás.3 szorosa próba idôtartama: óra azt követôen, hogy a csô és a próbaközeg közötti hômérséklet különbség kiegyenlítésre került. Nyomáskülönbség: </=, bar Ezután minden csôcsatlakozást szemrevételezni kell. Hôszigetelés szaniter és fûtés vezetékrendszerekre a COMP Florys, a DIN 988,. rész szerinti általános sziδ getelési elôírások, valamint a fûtésrendszerekre vonatkozó elôírások érvényesek. Zajvédelem a föld feletti építményekben a DIN 9 elôírásai szerint DIN 9 szabályozza az építmények zajvédelmének feltételeit. z ivóvízvezetékekben az aktív zajvédelem fontos intézkedése az. csoportba tartozó alacsony zajszintû idomok alkalmazása, ameδ lyek zajszintje a DIN 8 szerint </= db (), valamint alapzajelnyelô csôrögzítô szerelvények használata. Tûzvédelmi mûszaki megelôzô intézkedések a DIN elôírásai szerint 3 mmnél kisebb átmérôjû ivóvíz vezetékeknél nincs szükség különleges tûzvédelmi megelôzô intézkedésekre. 3 mmnél nagyobb átmérôjû vezetékeknél a tûzvédelmi mûszaki követelményeket a legtöbb esetben magával a szereléssel kell kielégíteni (aknában, felmenô falak mögött). Comap többrétegû csövek megfelelnek a DIN,. résznek, és a es tûzvédelmi osztályba tartoznak. 39

40 Ref: T
