1 BEÉPÍTÉSI ÉS MŰSZAKI LEÍRÁS Fagymentes, falbaa szerelhető víz- és áramellátó szekrény Monor, Mátyás király u. 11. Tel.: 2200 (29)413 Monor, Mátyás Fax: király (29) u T: 06-29/ , Fax: atanet.hu 06-29/ Internet: ndk.hu andk.hu Internet: 1/9

2 Gratulálunk! A fagymentes, falba szerelhető ellátószekrény komfortos, tiszta és egyszerű víz- és áramellátást biztosít külterületen. Az Ön által vásárolt ellátószekrény jó minőségű rozsdamentes acélból (WNR ) készült, amely kitűnően ellenáll a külső környezeti tényezőkkel szemben! Kitűnő segítőtárs lehet középületeknél (iskola, szálloda), rendezvényeken (piactéren), kempingekben, valamint családi és társasházaknál egyaránt. Ideális és egyszerű megoldást biztosít a kertekben, teraszokon és a hétvégi házaknál (fűnyírás, öntözés, elektromos grill, nagynyomású mosó). Biztos védelmet biztosít a jogosulatlan felhasználókkal szemben, még használat közben is! Fagybiztonságának köszönhetően, kitűnően használható fagypont alatti hőmérséklet esetén is! Köszönjük Önnek a vásárlást, és reméljük, hogy a termékünkkel meg lesz elégedve! Fontos! Az ellátószekrény beépítését és bekötését csak szakember végezheti! Az ellátószekrényt csak az előírt váltóáramra szabad csatlakoztatni! Az ellátószekrényt tisztítás és karbantartás előtt áramtalanítani kell! A dugót a konnektorból ne a kábelnél fogva húzza ki! Ügyeljen arra, hogy használat közben ne feszítse meg, sem az elektromos kábeleket, sem az öntözőcsövet! Használat előtt ellenőrizze a kábelt a működtetni kívánt készüléken, csak hibátlan állapotú kábel esetén üzemeltesse azt! Amennyiben sérült a konnektor, ne használja az ellátószekrényt! Az ellátószekrény javítását csak szakember végezheti! Csak az eredeti tartozékokat és pótalkatrészeket használja! A károsodott vezeték cseréjét csak szakember végezheti! A kifolyócsonkra csak sérülésmentes és jól záró csatlakozót szereljen fel! Használat előtt ellenőrizze a kifolyócsonk csatlakozóját, ha sérült, vagy nem zár tökéletesen, akkor ne használja azt! A vízsugarat ne irányítsa az ellátószekrény belsejébe! Használat közben is zárja be az ellátószekrény ajtaját! Ha az ellátószekrényt nem a rendeltetésének megfelelően, vagy helytelenül használják, a gyártó az esetleges károkért nem vállal felelőséget! Az ellátószekrény leírása A falbaszerelt ellátószekrény biztonságosan egyesíti az áramellátást és a fagymentes vízellátást. Zárható ajtaja és billenő kábelajtaja révén, üzem közben is biztos védelmet nyújt a jogosulatlan felhasználóktól. A készülék 1 db 400 V-os konnektorral, 2 db 230 V-os konnektorral és 1 db ivóvíz csatlakozással rendelkezik. 2/9

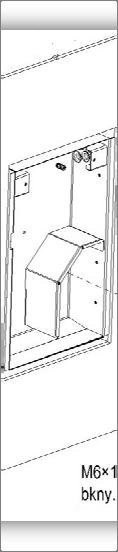

3 Az ellátószekrény fő méretei 3/9

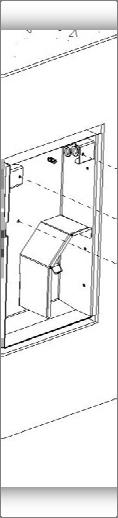

4 Az ellátószekrény fő részei 4/9

5 Beépítés A falkivágás méretei (H Sz M): mm Figyelem: A kivágás mélységén nél (M) (min. 120 mmm -től max. 140 mm ig) figyelembe kell venni a szigetelést, a vakolatot, a klinker lapot stb. A fagybiztonság szavatosságához min. 180 mm megmaradó falvastagság szükséges! Hőszigetelés: A falkivágásba az építész szerinti hőszigetelést kell beépíteni! A szigetelés vastagságát is figyelembe kell venni a megfelelő mélység (M) meghatározásánál! (pl. alkalmazható egy 20 mm vastag EPS 070 polisztirol - hungarocel ll - hőszigetelő tábla) Tűzbiztonság: A falkivágás által a fal teherbírása és tűzellenállása csökken! Ha fontos a teherbírás és a tűzellenállás, akkor a statikussal és a tűzvédelmi szakemberrel tervet kell készítetni! (pl. Promatect-H tűzvédő építőlap, 20mm) Furatok a falban: A kifolyócsőő számára 27 mmm átmérőjű furat szükséges, amelyet kifelé max. 2%- os lejtéssel kell elkészíteni! A billenő kapcsoló és a mágnesszelep közötti vezetékek (24 V) számára 16 mm átmérőjű furat szükséges. (Ajánlatos gégecsövet használni!) A furatok elkészítéséhez a szekrénytestet sablonként lehet használni. 5/9

6 A falba szerelhető szekrény beépítésénél figyelembe kell venni a külső homlokzat későbbi kialakítását (vakolat, burkolat stb.) Ha szükséges, akkor van lehetőség a kiegyenlítésree is az állítható ajtókert által, ami legfeljebbb 20 mm lehet! A hátoldali szigetelés után a szekrénytestet is behelyezzü ük, majd PU-habbal rögzítjük. Az üreget a szekrénytest és a fal között teljesen ki kell tölteni! A szekrénytes st hátlapja a mellékelt csavarokkal rögzíthető, ha szükséges. A szekrénytest mind két oldalának felső részén megtalálhatóak a zárt kábelátvezetők, Azon az oldalon, amerről a vezetékeket szeretnénk bevezetni, ki kell vágni a kábelátvezetők közepén lévő vékony falat! A központi földelőcsavar a szekrénytest felső harmadában található, amelyre az ajtó, az ajtókeret és a konnektor-pult földelővezetékei vannak bekötve. Az ellátószekrény földelését a központi földelőcsavaron keresztül kell kialakítani! Földelés nélkül a szekrényt ne használja! Az ellátószekrényben található földelővezetékeket eltávolítani tilos! Vezetékszakadás vagy hiány esetén cserélni ill. pótolni kell! A kifolyócső beszerelésénél ügyeljünk a maximum 2%-os lejtés kialakítására! A lejtés és a légbeszívó teszik lehetővé, a mágnesszelep utáni csőszakasz teljes víztelenítését, ezáltal biztosítva a fagymentességet! 6/9

7 A kifolyócső belső végére fel kell szerelni a mellékelt előszerelt egységet, amely o 1 db ½ -os könyököt o 1 db ½ -os közcsavart o 1 db ½ -os T-idomot o 1 db ½ -os légbeszívót o 1 db ½ -os mágnesszelepet tartalmaz. A mágnessze elep szabad csatlakozójára kell kötni a vízellátást! Mágnesszelep paraméterei: ½ -os csatlakozás (külső menetes) áteresztőképesség max. 70 liter/perc működtető feszültség 24 VAC munkanyomás 0,2-10 bar környezeti hőmérséklet max. 60 C folyadékhőmérséklet max. 25 C A mágnesszelepet az ellátószekrénybenn lévő billenő kapcsolóra kell - a már meglévő 16 mm-es furaton át- rákötni. Az ellátószekrény bekötését csak szakember végezheti! A bekötéshez csak sérülésmentes vezetékekett használjon! A 230 V-os transzformátor a billenő kapcsolón át biztosítja, a mágnesszelep működtetéséhez szükséges 24 V-os feszültséget. 7/9

8 A keret felszerelésénél ügyeljen az alsó peremre! Szerelés előtt tegyünk tömítőanyagot (pl. sziloplaszt) a szekrénytestt alján található két lemez közé, és a keret alsó peremére. Felhelyezéskor ügyeljünk arra, hogy a keret alsó pereme becsússzon a szekrénytest két lemeze közé. A beállítás után rögzítsük a keretet a mellékelt csavarokkal! Az ajtó utólag is felszerelhető. Ne felejtsük el a keret és az ajtó földelővezetékeit bekötni! Rozsdamentes felületek karbantartása, tisztítása: (KO33): A termékeink kiváló minőségű rozsdamentes acéllemezből készülnek, amely rendeltetésszerűű használat esetén klórmentes környezetben vízzel, szennyezettt vízzel, élelmiszerekkel és szerves savakkal 5,5-es ph értékig való érintkezés esetén korróziómentes, hosszú élettartamú és esztétikus felületet biztosít, amely endszeress ápolásra és tisztításra szorul. - A rozsdamentes felületeket mindig tisztán óvni, és szellőzésüket biztosítani kell! kell tartani, a karcolódástól, sérülésektőll - Naponta, vagy a szennyeződés mértékénekk megfelelőő gyakorisággal kell tisztítani. - A rozsdamentes felület tisztítására bármely karcmentes háztartási tisztítószertt használhatja, amely nem tartalmaz klórt vagy annak származékait. - Lehetőleg használjon aktívklór-mentes semleges vagy lúgos tisztítószert. 8/9
