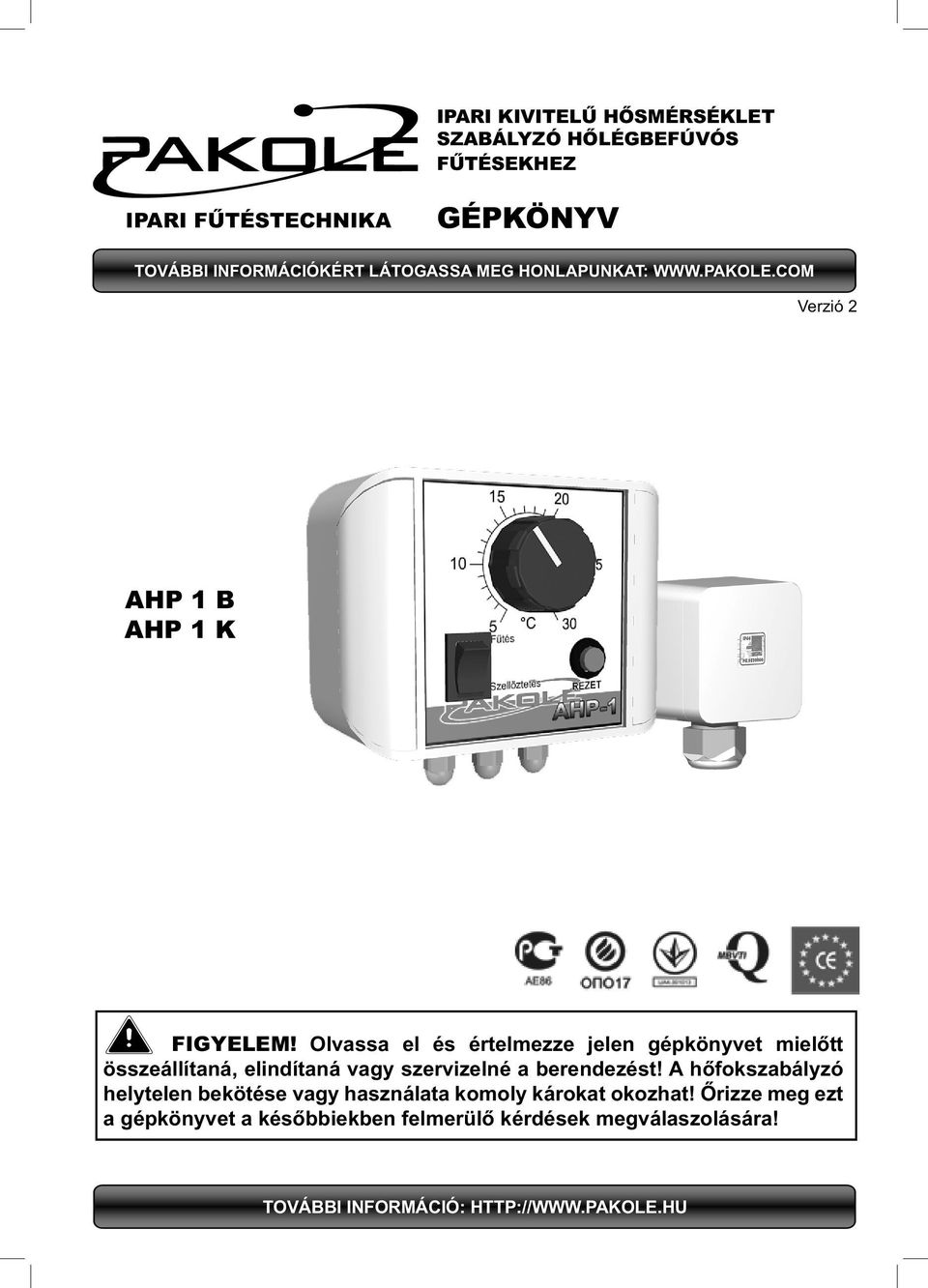

1 IPARI KIVITELŰ HŐSMÉRSÉKLET SZABÁLYZÓ HŐLÉGBEFÚVÓS FŰTÉSEKHEZ IPARI FŰTÉSTECHNIKA GÉPKÖNYV TOVÁBBI INFORMÁCIÓKÉRT LÁTOGASSA MEG HONLAPUNKAT: Verzió 2 AHP 1 B AHP 1 K FIGYELEM! Olvassa el és értelmezze jelen gépkönyvet mielőtt összeállítaná, elindítaná vagy szervizelné a berendezést! A hőfokszabályzó helytelen bekötése vagy használata komoly károkat okozhat! Őrizze meg ezt a gépkönyvet a későbbiekben felmerülő kérdések megválaszolására!

2 AHP 1 TÍPUSÚ HŐMÉRSÉKLET SZABÁLYZÓ TARTALOMJEGYZÉK

3 AHP 1 TÍPUSÚ HŐMÉRSÉKLET SZABÁLYZÓ TARTALOMJEGYZÉK Tartalomjegyzék 1. ÁLTALÁNOS INFORMÁCIÓK KICSOMAGOLÁS MŰKÖDÉSI ELV KÉSZÜLÉK FELÉPÍTÉSE...4 Hőmérséklet szabályzó (elölnézet) KÉSZÜLÉK T ELEPÍTÉSE...5 Készülék elhelyezése...5 Elektromos bekötés KARBANTARTÁS MŰSZAKI PARAMÉTEREK...9 Műszaki adatok...9 KORLÁTOZOTT JÓTÁLLÁS...10

4 1. ÁLTALÁNOS INFORMÁCIÓK Az AHP-1 típusú hőmérsékletszabályozó helyiségek légfűtését ellátó GTV típusú hőlégfúvó készülék és e készülékekből kiépített rendszer szabályozására alkalmas. 2. KICSOMAGOLÁS A szabályzó hullámpapír dobozba csomagolva kerül kiszállításra. A készülék kicsomagolásának folyamata: Távolítsa el a készülékről, a hullámpapír dobozt, majd a takaró fóliát! Ellenőrizze, hogy a kiszállított csomag tartalmazza-e az összes tartozék elemet. o 1db Hőfokszabályó o 1db Hőmérséklet érzékelő (csak AHP 1 K-típusnál) o 1db Gépkönyv vizsgálja meg a készüléket, hogy a szállítás során nem sérült-e meg, amennyiben úgy látja, hogy a szabályzó megsérült abban az esetben azonnal értesítse viszonteladónkat, ahonnan a készüléket vásárolta! 2

5 3. MŰKÖDÉSI ELV A szabályozón elhelyezett forgatógomb és a hőmérsékletskála segítségével beállítható a helyiség kívánt hőmérsékletének értéke. A szabályozó a léghőmérséklet alapján ki- illetve bekapcsolja a hőlégfúvó készüléket vagy készülékeket. Az előlapon található egy háromállású üzemmód kapcsoló, mely felső helyzetében fűtés (téli), alsó helyzetében szellőztetés (nyári) üzemmódot kapcsolja. A 0 fokozat az előző két üzemmódot kikapcsolja. A GTV típusú hőlégfúvó e kapcsoló segítségével nemcsak fűtési (téli), hanem szellőztetés (nyári) üzemmódban is üzemeltethető. Fűtés üzemmódban beállított hőmérséklet alatt az ún. termosztát a hőlégfúvót vagy hőlégfúvókból álló rendszert elindítja, majd amint levegő hőmérséklete eléri a beállított (kívánt) hőmérséklet kikapcsolja azokat. Szellőztetés üzemmódban természetesen a beállított hőmérséklet alatt az ún. termosztát a szellőztetést leállítja, majd a hőmérséklet emelkedésével újraindítja. Figyelem: Az üzemmód kapcsoló 0 állása nem jelenti a hőmérséklet-szabályozó,vagy a ZENIT típusú készülék vagy e készülékekből kiépített rendszer kikapcsolását, mert a készülékek továbbra is feszültség alatt maradnak! Az AHP-1 hőmérsékletszabályozó előlapján található továbbá egy piros színű nyomógomb RESET felirattal, melynek funkciója, hogy a GTV típusú hőlégfúvó készülék vagy készülékek, valamely oknál fogva (sikertelen gyújtás, gázhiány stb.) üzemzavarjelzésre reteszelődik, vagy reteszelődnek (a készüléken elhelyezett piros kontroll lámpa világít), és 3

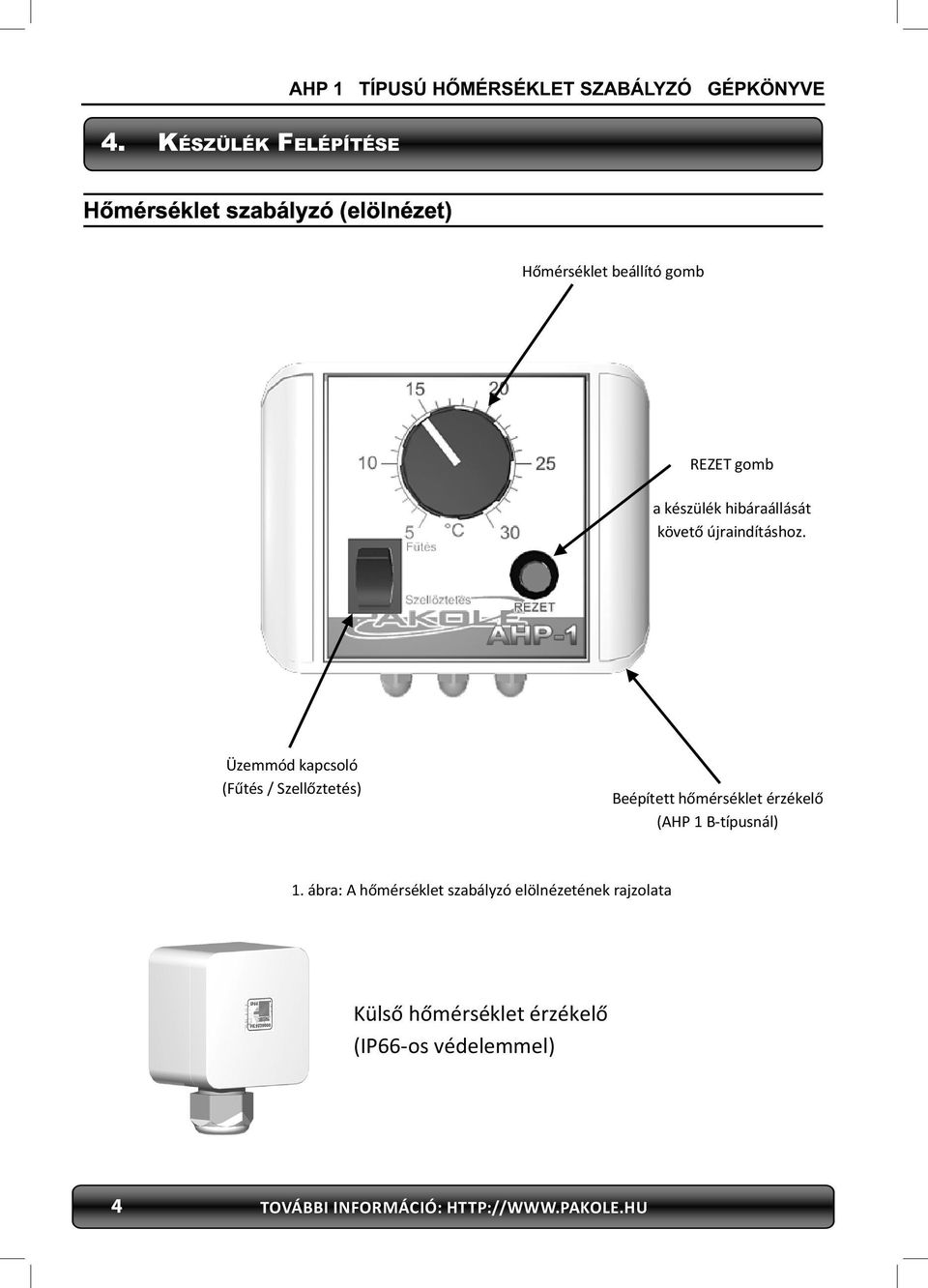

6 4. KÉSZÜLÉK FELÉPÍTÉSE Hőmérséklet szabályzó (elölnézet) Hőmérséklet beállító gomb REZET gomb a készülék hibáraállását követő újraindításhoz. Üzemmód kapcsoló (Fűtés / Szellőztetés) Beépített hőmérséklet érzékelő (AHP 1 B-típusnál) 1. ábra: A hőmérséklet szabályzó elölnézetének rajzolata Külső hőmérséklet érzékelő (IP66-os védelemmel) 4

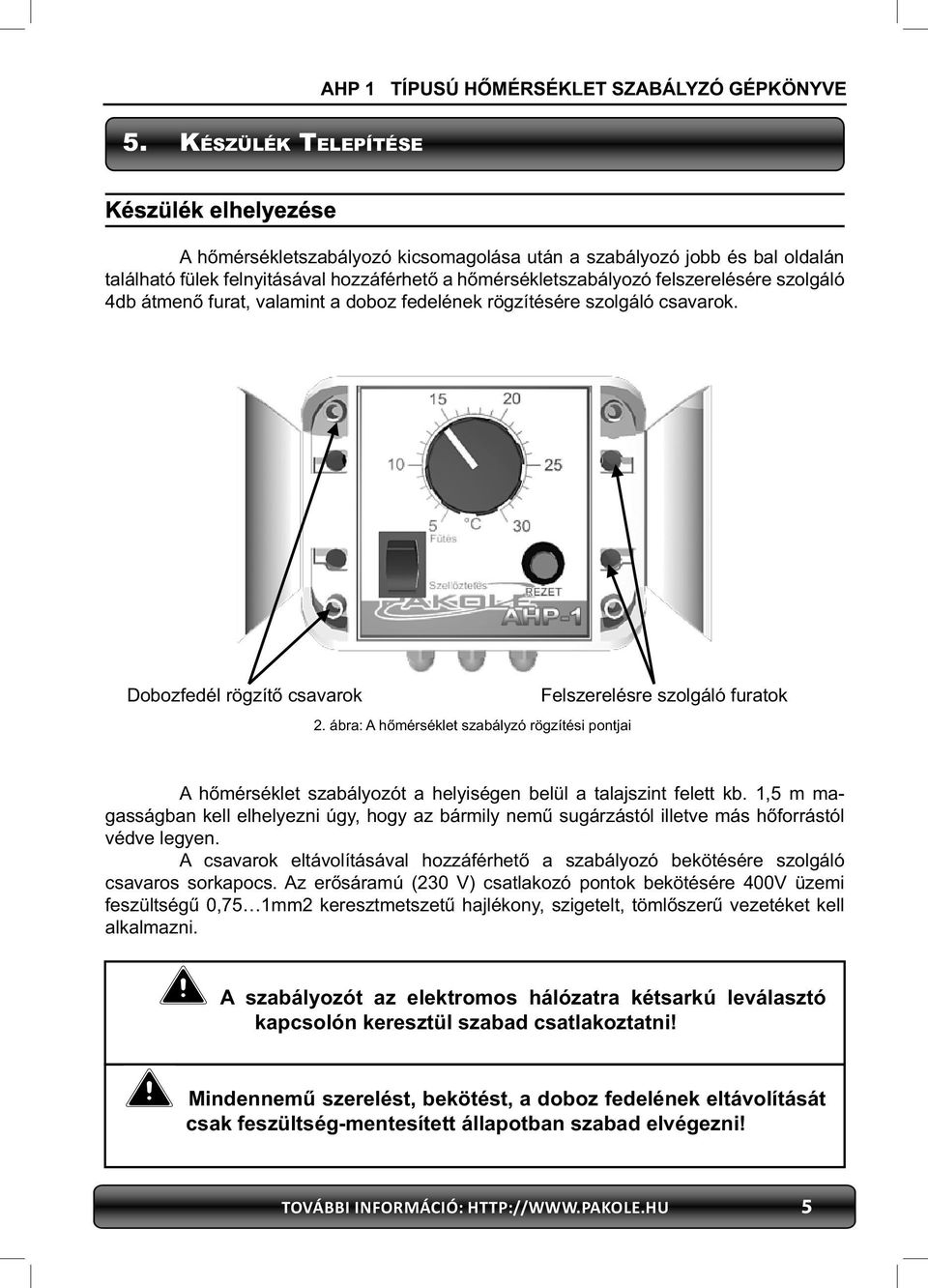

7 5. KÉSZÜLÉK TELEPÍTÉSE Készülék elhelyezése A hőmérsékletszabályozó kicsomagolása után a szabályozó jobb és bal oldalán található fülek felnyitásával hozzáférhető a hőmérsékletszabályozó felszerelésére szolgáló 4db átmenő furat, valamint a doboz fedelének rögzítésére szolgáló csavarok. Dobozfedél rögzítő csavarok 2. ábra: A hőmérséklet szabályzó rögzítési pontjai Felszerelésre szolgáló furatok A hőmérséklet szabályozót a helyiségen belül a talajszint felett kb. 1,5 m magasságban kell elhelyezni úgy, hogy az bármily nemű sugárzástól illetve más hőforrástól védve legyen. A csavarok eltávolításával hozzáférhető a szabályozó bekötésére szolgáló csavaros sorkapocs. Az erősáramú (230 V) csatlakozó pontok bekötésére 400V üzemi feszültségű 0,75 1mm2 keresztmetszetű hajlékony, szigetelt, tömlőszerű vezetéket kell alkalmazni. A szabályozót az elektromos hálózatra kétsarkú leválasztó kapcsolón keresztül szabad csatlakoztatni! Mindennemű szerelést, bekötést, a doboz fedelének eltávolítását csak feszültség-mentesített állapotban szabad elvégezni! 5

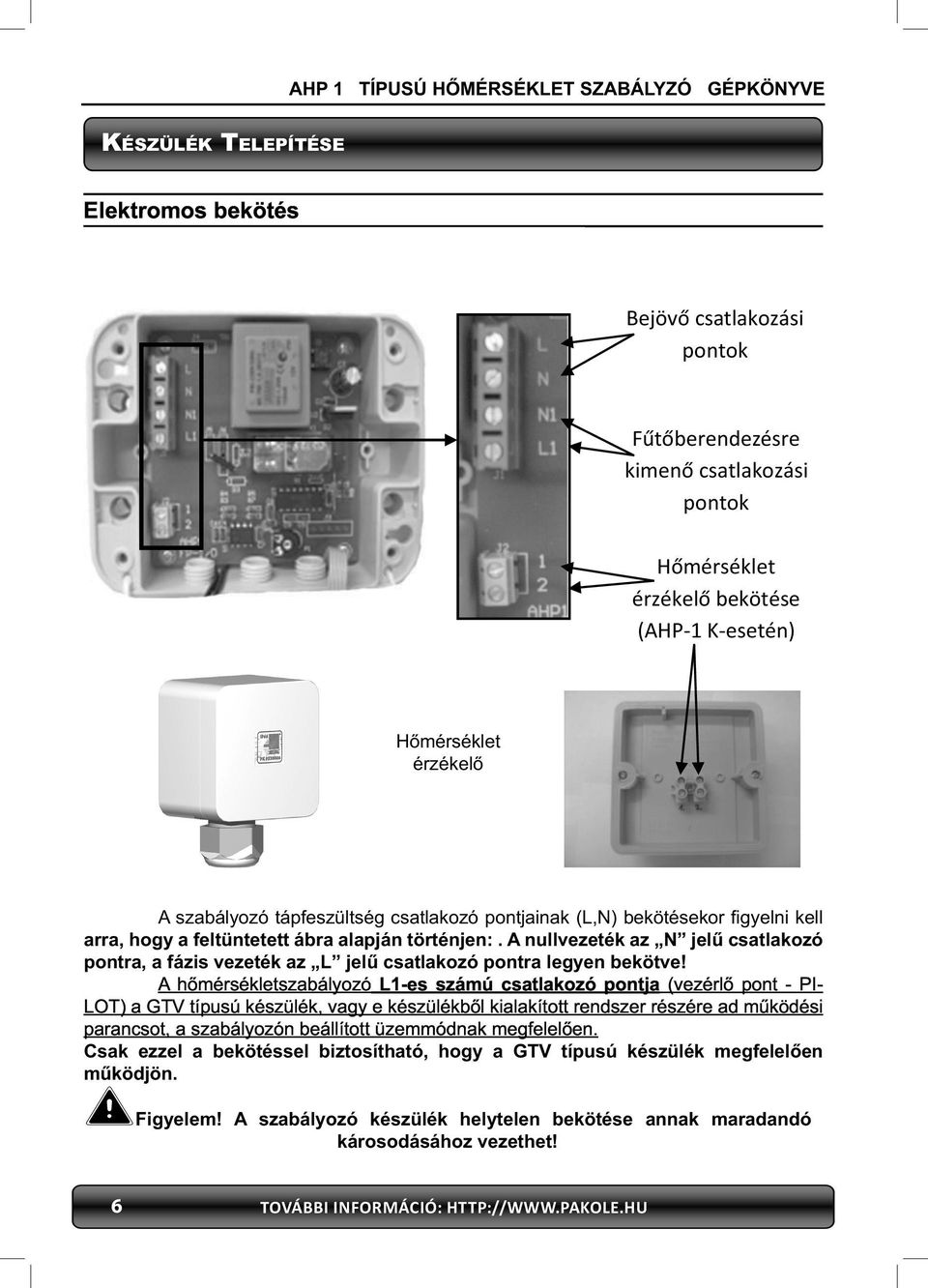

8 KÉSZÜLÉK TELEPÍTÉSE Elektromos bekötés Bejövő csatlakozási pontok Fűtőberendezésre kimenő csatlakozási pontok Hőmérséklet érzékelő bekötése (AHP-1 K-esetén) Hőmérséklet érzékelő A szabályozó tápfeszültség csatlakozó pontjainak (L,N) bekötésekor fi gyelni kell arra, hogy a feltüntetett ábra alapján történjen:. A nullvezeték az N jelű csatlakozó pontra, a fázis vezeték az L jelű csatlakozó pontra legyen bekötve! A hőmérsékletszabályozó L1-es számú csatlakozó pontja (vezérlő pont - PI- LOT) a GTV típusú készülék, vagy e készülékből kialakított rendszer részére ad működési parancsot, a szabályozón beállított üzemmódnak megfelelően. Csak ezzel a bekötéssel biztosítható, hogy a GTV típusú készülék megfelelően működjön. Figyelem! A szabályozó készülék helytelen bekötése annak maradandó károsodásához vezethet! 6

9 KÉSZÜLÉK TELEPÍTÉSE Kétsarkú leválasztó kapcsoló Biztosíték AHP-1 HŐMÉRSÉKLET SZABÁLYZÓ V- Vezérlőszál Érzékelő 3. ábra: Hőlégfúvó berendezések bekötése a csatlakozó panelen Hőlégbefúvó berendezése Kétsarkú leválasztó kapcsoló Biztosíték Hőmérséklet szabályzó Fázis Nulla Védőföld PILOT-Vezérlőszál 4. ábra: Hőmérsékletszabályzó hálózatra történő bekötése 7

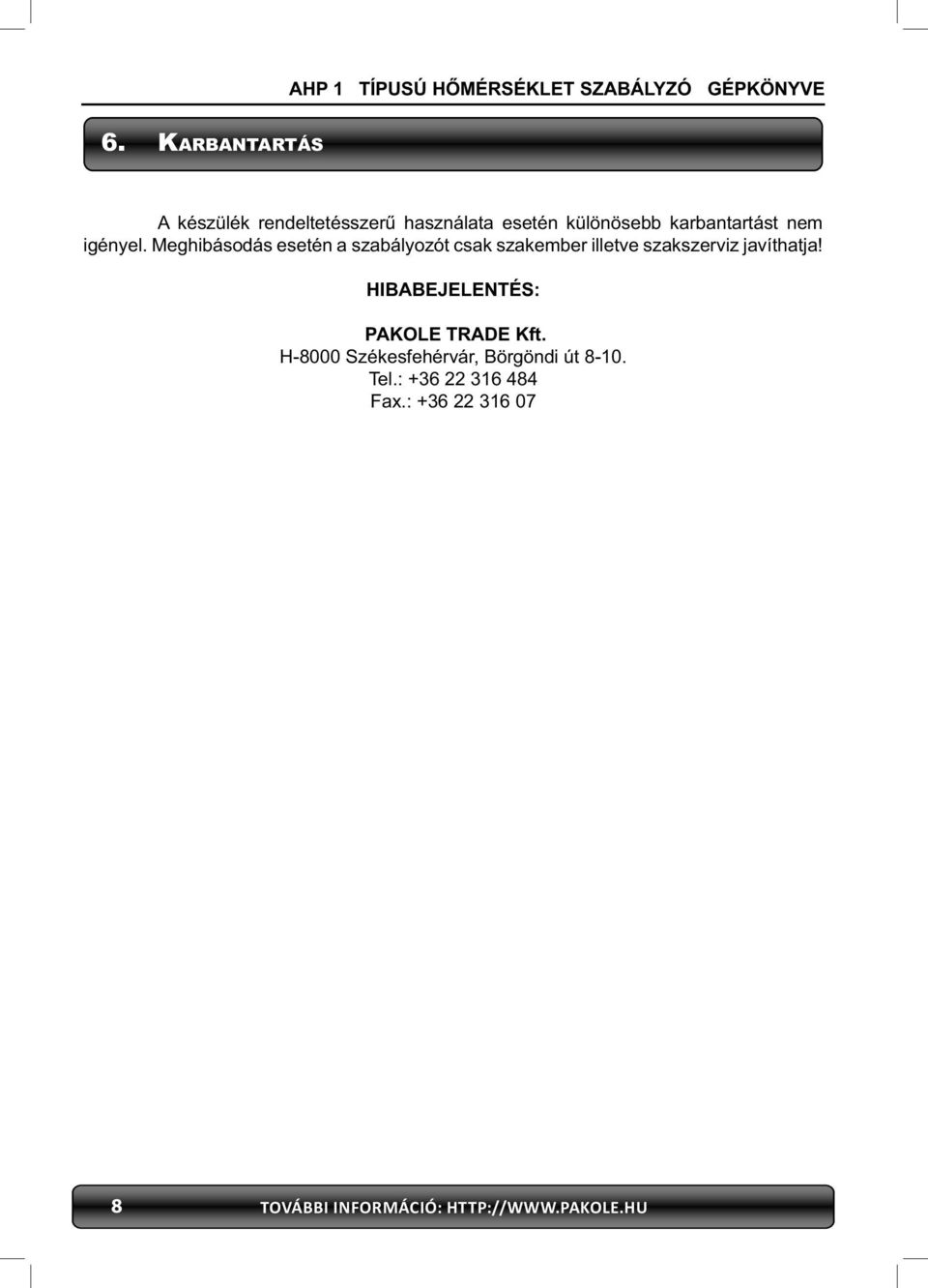

10 6. KARBANTARTÁS A készülék rendeltetésszerű használata esetén különösebb karbantartást nem igényel. Meghibásodás esetén a szabályozót csak szakember illetve szakszerviz javíthatja! HIBABEJELENTÉS: PAKOLE TRADE Kft. H-8000 Székesfehérvár, Börgöndi út Tel.: Fax.:

11 7. MŰSZAKI PARAMÉTEREK Műszaki adatok Tápfeszültség: 230V / 50 Hz Pmax 1VA Érzékelő: PTC szabályozó - burkolaton belül Kimenet: relé kontaktus által kapcsolt az üzemmódtól függően: 110= és 230V 50 Hz Szabályozási intervallum: jellege értéktartó szabályozás Beállítási érték: C Védettség: IP 31 Egyéb adatok: Tokozat: Bekötés: Szigetelés: Körvonal méret: műanyag tömszelencén keresztül csavaros sorkapocsba II. osztály 120 x 90 x 50mm 9

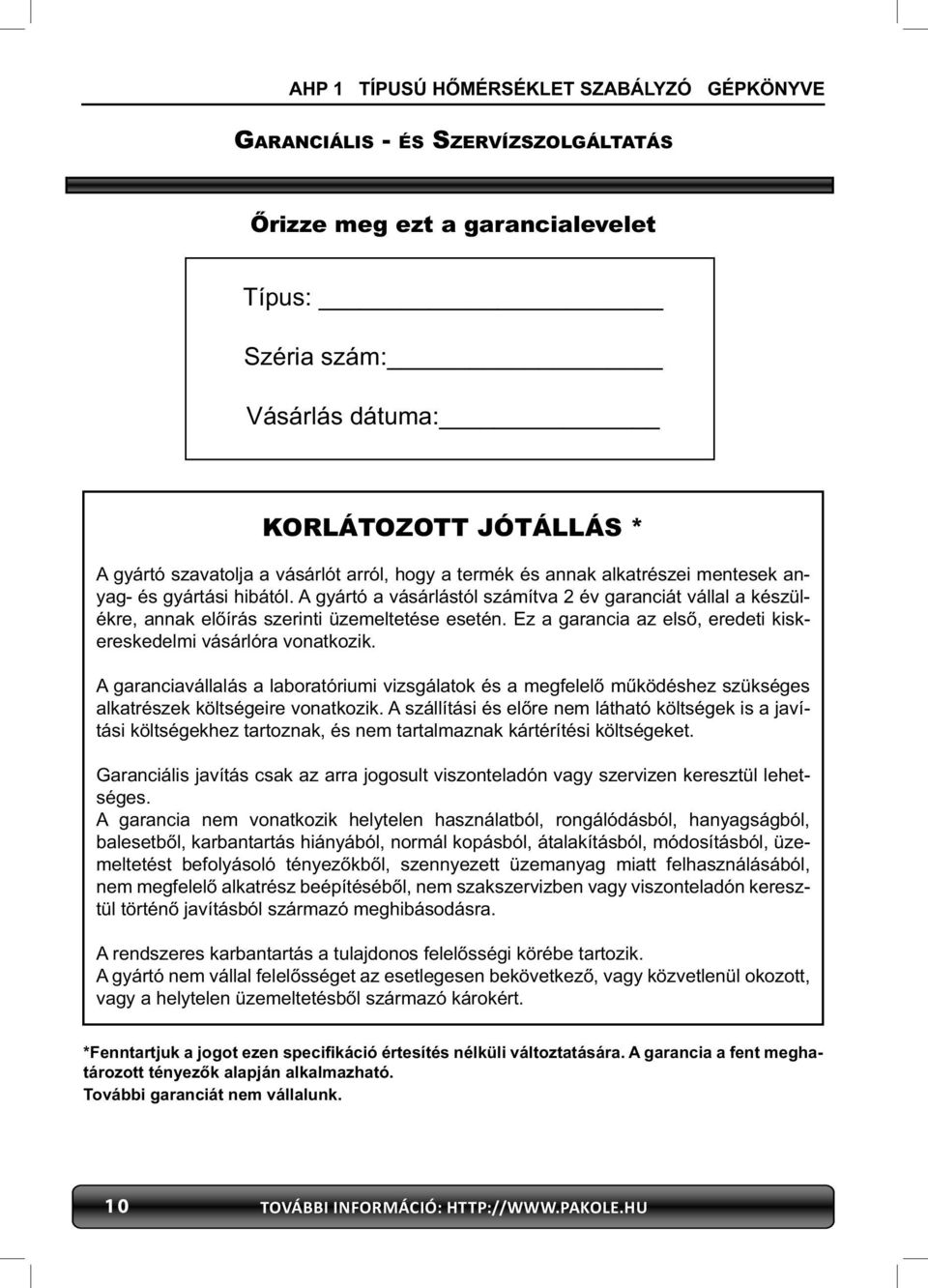

12 GARANCIÁLIS - ÉS SZERVÍZSZOLGÁLTATÁS Őrizze meg ezt a garancialevelet Típus: Széria szám: Vásárlás dátuma: KORLÁTOZOTT JÓTÁLLÁS * A gyártó szavatolja a vásárlót arról, hogy a termék és annak alkatrészei mentesek anyag- és gyártási hibától. A gyártó a vásárlástól számítva 2 év garanciát vállal a készülékre, annak előírás szerinti üzemeltetése esetén. Ez a garancia az első, eredeti kiskereskedelmi vásárlóra vonatkozik. A garanciavállalás a laboratóriumi vizsgálatok és a megfelelő működéshez szükséges alkatrészek költségeire vonatkozik. A szállítási és előre nem látható költségek is a javítási költségekhez tartoznak, és nem tartalmaznak kártérítési költségeket. Garanciális javítás csak az arra jogosult viszonteladón vagy szervizen keresztül lehetséges. A garancia nem vonatkozik helytelen használatból, rongálódásból, hanyagságból, balesetből, karbantartás hiányából, normál kopásból, átalakításból, módosításból, üzemeltetést befolyásoló tényezőkből, szennyezett üzemanyag miatt felhasználásából, nem megfelelő alkatrész beépítéséből, nem szakszervizben vagy viszonteladón keresztül történő javításból származó meghibásodásra. A rendszeres karbantartás a tulajdonos felelősségi körébe tartozik. A gyártó nem vállal felelősséget az esetlegesen bekövetkező, vagy közvetlenül okozott, vagy a helytelen üzemeltetésből származó károkért. *Fenntartjuk a jogot ezen specifikáció értesítés nélküli változtatására. A garancia a fent meghatározott tényezők alapján alkalmazható. További garanciát nem vállalunk. 10

13 Garanciális szervizszolgáltatás AHP 1 TÍPUSÚ HŐMÉRSÉKLET SZABÁLYZÓ GÉPKÖNYVE Amennyiben az Ön készüléke szervizszolgáltatásra szorul, abban az esetben ezt a szolgáltatásunkat a legközelebbi jogosult szakszervizbe beszállítva lehet igénybe venni. Ezen szolgáltatás a vásárlási megállapodással együtt jár. Javítási szolgáltatás Vigye vissza a készüléket a legközelebbi jogosult szervizbe. A nem garanciális javítás költsége ki lesz számlázva a vásárló felé meghatározott áron. A szervizközpontok egymástól függetlenek és más tulajdonosaik lehetnek. Fenntartjuk a jogot ezen specifi káció értesítés nélküli változtatására. Amennyiben fel szeretné venni a kapcsolatot, mindig legyen kéznél az LH típus- és sorozatszáma. Egyéb információkérés esetén írjon a következő címre: PAKOLE TRADE Kft. H-8000 Székesfehérvár, Börgöndi út Tel.: Fax.:

14 12

15 13

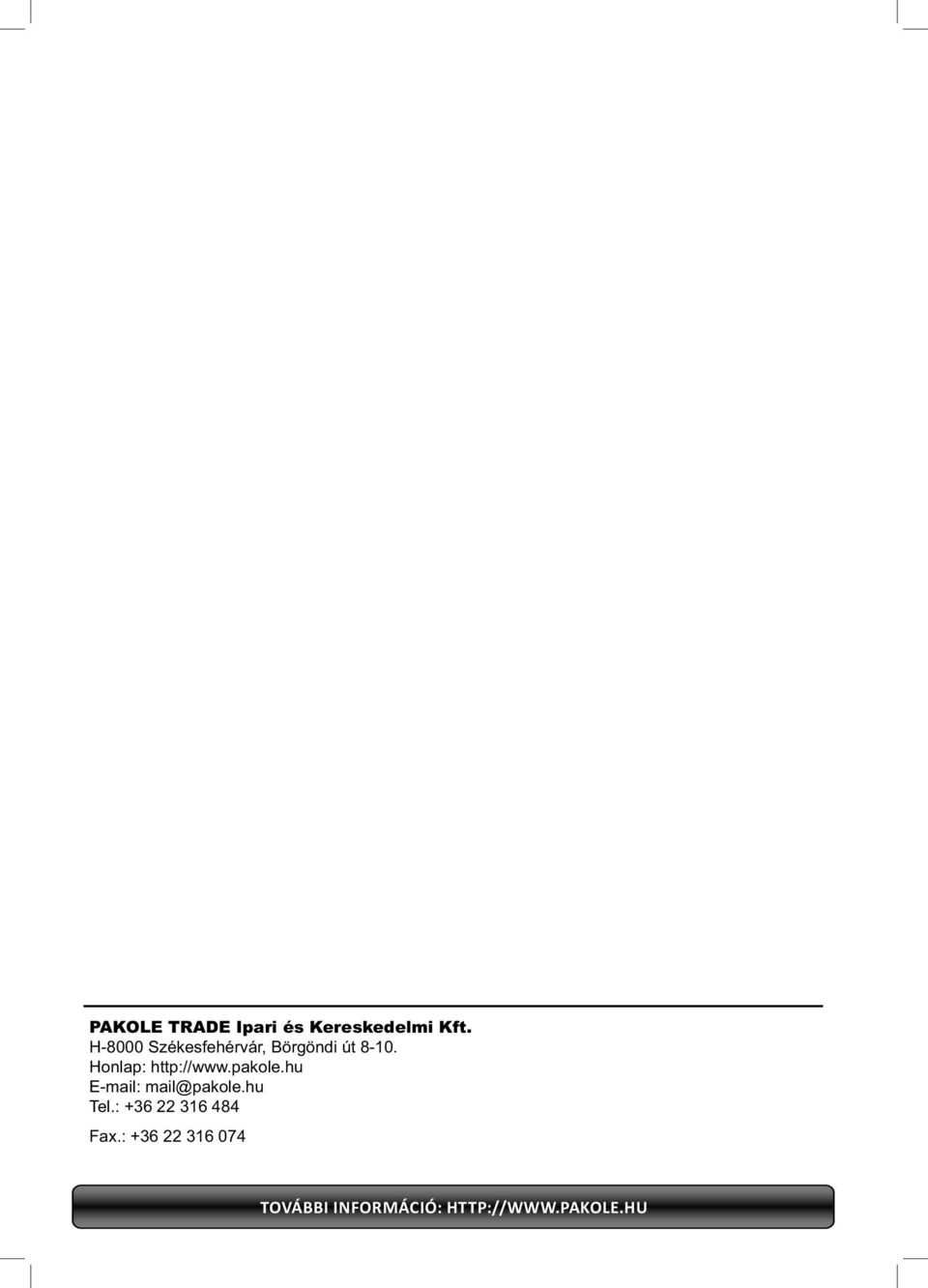

16 PAKOLE TRADE Ipari és Kereskedelmi Kft. H-8000 Székesfehérvár, Börgöndi út Honlap: Tel.: Fax.:
