SK1 szennyvízvezérlő kapcsoló.

Átírás

1 SK1 szennyvízvezérlő kapcsoló. A motorvédő/vezérlő kapcsoló háromfázisú szennyvíz-szivattyúk működtetésére használható. Tartalmazza az erőátvitel és az elektronikus motorvédelem eszközeit. Olyan mértékben elő van készítve a telepítésre, hogy a helyszínen csak falra vagy tartóra kell szerelni és a kábeleket kell bekötni. ezérli az akna ürítését, figyeli és megnevezi a hibahelyeket, beavatkozik, ha szükséges. Használata előnyös, mert növeli az üzembiztonságot, gyorsítja a zavarelhárítást. A beszabályozás egyszerű, nem igényel különleges szaktudást. édelmi funkciók: - indításkésleltetés szigetelésromlás fázisáramhiány - kis motoráram nagy motoráram - gyakori indítás. ezérlés: - konduktív szondával. Teljesítmény lépcső: 4 kw 5,5 kw 7,5 kw 11 kw Gy.szám: Turóczi Endre Imre e.v Pécs Kultúrház utca info@hidromat.hu Tel:

2 Típus: Méret: Tömeg: édettség: Tápfeszültség: Érintésvédelem: KM 4kW ; KM 5,5kW ; KM 7,5kW ; KM 11kW 300 x 220 x 120 mm 2,4 kg IP 56 3 x 400 AC + N + édővezető. 1.érintésvédelmi osztály (védővezetővel védett) Kézi Ki-Be kapcsoló. Ha bekapcsolja, fénnyel jelzi az üzemkész állapotot. Kismegszakító. (Zárlatvédelem / Leválasztó kapcsoló). Betáp kábel. (5 eres: 3 fázis + 1 nulla + 1 védővezető). Szivattyú kábele. (7 eres: 3 fázis + 1 védővezető + 2 klixon + 1 nem használt). Szintvezérlő szonda (1 eres). Klixon. Belső hővédelemre való kapcsoló (nem termisztor!!). A fotón áthidalva látható. Ha nincs klixon a szivattyúban, hagyja helyén az áthidalót. 7. Mágneskapcsoló. (Cserénél figyeljen, mágnestekercs 230 AC!) 8. M301.2 motorvédő panel. -2-

3 3 Betáp ízszint szonda W1 fázis 1 fázis U1 fázis 1 2 Motor édõvezetõ Klixon < Klixon > L3 fázis L2 fázis L1 fázis édõvezetõ Nulla Kapcsolási rajz: M301.2 motorvédõ 8 7 9

4 M301.2 motorvédő panel: 8. Sorkapocs szintvezérlő szonda számára. 9. Áthidaló (jumper). A panel nem engedi bekapcsolni a szivattyút, ha leromlott a szigetelési ellenállása. Ha ezt az áthidalót lehúzzák az alatta lévő két tüskéről, a panel nem vizsgálja a szigetelésromlást. 10. Csatlakozóhely a panel programozásához. 11. Zöld fénydióda a motoráramot jelzi. ilágít, ha van motoráram. 12. Piros fénydióda a rendellenességeket jelzi. A felvillanások számával azonosítja a hiba okát. 13. Sárga fénydióda az üzemkész állapotot jelzi. 14. Nyomógomb. A telepítésnél ezt kell használni az árambeállításhoz. Csak a beüzemeléshez használja! 15. Fokozatkapcsoló a kis motoráram határértékének állítására. 16. Áthidalók (3db jumper). Az áramváltó méréshatárát lehet állítani velük.ha a középső és az alsó tüskéket hidalják át, 2-9A a méréshatár, ha a középső és a felső tüskéket hidalják át, 7-30A a méréshatár. Természetesen mindhárom áthidalónak vagy a felső, vagy az alsó pozícióban kell lennie. 17. Sorkapcsok a panelra csatlakozó vezetékek számára. 18. Olvadóbiztosító. A betét 800mA-T (lomha). 19. Áramváltó a motoráramok (L1-L2-L3) méréséhez. -4-

5 Az áramvédelem beszabályozása: E munka elvégzéséhez legalább villanyszerelő szakképesítés szükséges! Eszközigény: villanyszerelő kéziszerszámok, próbalámpa, ampermérő (lakatfogó). 1. A (1) kézi Ki-Be kapcsolót és a (2) kismegszakítót kapcsolja KI. 2. Gyakran adnak egy öntapadó matricát a szivattyú adatairól, ragassza fel a szekrényajtó belső oldalára. Ha nincs ilyen, akkor olvassa le a motor adattáblájáról. Az adatokat irja be az üzembe helyezési jegyzőkönyv 2.szakaszába! 3. Ha a szivattyú gépkönyvében a motoráram kisebb 8A-nál, akkor a (16) áthidalókat tegye az alsó méréshatárba. Ha 9A-nál nagyobb, akkor tegye a felső méréshatárba. 4. Ellenőrizze a csatlakozóvezetékeket, hogy a bekötések a helyükön vannak-e, szállítás és a felszerelés közben nem sérültek-e a szerelvények, a sorkapcsok kellőképpen meg vannak-e húzva. 5. Ellenőrizze a fázis és vonali feszültségek meglétét, szimmetriáját (2) kismegszakító bejövő kapcsain. Az adatokat írja be az üzembe helyezési jegyzőkönyv 3.szakaszába! 6. Kapcsolja BE (2) kismegszakítót. 7. Jobb kezével nyomja be és tartsa benyomva (14) nyomógombot. 8. Bal kézzel kapcsolja BE az (1) kézi Ki-Be kapcsolót. 9. Jobb kezével engedje fel (14) nyomógombot. 10. A mágneskapcsoló behúz, a szivattyú megindul. A védelem árambeállítás üzemmódban van, melyet a (11) zöld fény villogása jelez. A készülék ilyenkor méri a motoráramot, de nem avatkozik be, mert még nem tudja, hogy sok vagy kevés, amit mér. 11. Lakatfogóval folyamatosan mérje ön is a motoráramot, az nem lehet nagyobb a szivattyú gépkönyvében megadottnál. Ha az áram nagyobb a megengedettnél, állítsa le a szivattyút, keresse meg a túláram okát! 12. Ellenőrizze a forgásirányt, ha szükséges, áramtalanítson és fordítson a fázissorrenden. 13. Ha mindent rendben talál és azt szeretné, hogy a jövőben így működjön a szivattyú, akkor ismét nyomja meg (14) gombot. 14. Amikor felengedi (14) gombot, a (11) zöld villogás folyamatos fényre vált, a processzorban lévő memória tárolja a motoráram értékét. Az adatok áramszünet esetén sem vesznek el. 15. Befejeződött az árambeállítás, mostantól ezt az áramot tekinti 100%-nak a védelem. Ha 84% alá esik a motoráram, 10 másodperc múlva, ha 120% fölé nő a motoráram, 5 másodperc múlva beavatkozik a védelem. (6) mágneskapcsoló T1-T2-T3 sorkapcsán -járó motornál- mérje meg a kimenő feszültségeket és írja be az üzembe helyezési jegyzőkönyv 4.szakaszába! (6) mágneskapcsoló T1-T2-T3 sorkapcsán -járó motornál- mérje meg a kimenő motoráramokat és írja be az üzembe helyezési jegyzőkönyv 4.szakaszába! Ha kérdése van, segítségre van szüksége, a megadott telefonon non-stop terméktámogatást talál. -5-

6 Üzembe helyezési jegyzőkönyv. Az üzembe helyezés tényét és körülményeit e lap kitöltéséve kell dokumentálni. Forgalmazó e lap másolatát kéri a garanciális igény bejelentésekor, ebből tájékozódik a beüzemelés körülményeiről. A garancia feltétele a megfelelően kitöltött üzembe helyezési jegyzőkönyv. 1. Helyszín (postacím) :... Üzemeltető (cég neve):... ásárlás időpontja:...év...hó...nap Ügyintéző (név telefonszám): Szivattyú motor adattábla: Gyártási szám: Teljesítmény: 3. Feszültség: kw olt Áramerősség: Amper Álló motornál bejövő feszültség (2) kismegszakító alsó kapcsain : (3x230?) L1-Nulla: L2-Nulla: L3-Nulla: (3x400?) L1-L2: L1-L3: L2-L3: 4. Járó motornál kimenő feszültség (7) mágneskapcsoló alsó kapcsain : (3x400?) T1-T3: T2-T3: Motoráram: T1: A T2: A T3: A Méréshatár áthidalók (17): U1 fent / lent 1 fent / lent 5. T1-T2: Érintésvédelmi vizsgálat minősítése: Hurokellenállás Ohm nem volt vizsgálat W1 fent / lent megfelelő Szivattyú szigetelési ellenállása: 6. Beüzemelést végző szakember nyilatkozata: illanyszerelésre jogosító szakképesítéssel rendelkezem. A beüzemelés sikerült. 7. Üzemeltető (tulajdonos) nyilatkozata: A garanciális feltételeket elfogadom, a motorvédelem fél-évenkénti átvizsgálásáról gondoskodom! Dátum: -6- nem megfelelő MOhm

7 Minőségi bizonyítvány: Igazoljuk, hogy jelen termékünk megfelel a gyártmányismertetőben szereplő adatoknak, valamint az érvényben lévő szabványszerűségi és biztonságtechnikai követelményeknek. Gyártási szám: Turóczi Endre 06/30/ Garancia: Jelen termékünkre garanciát vállalunk az üzembe helyezéstől számított 12 hónapig, de legfeljebb a vásárlástól számított 18 hónapig, ha a készüléket rendeltetésének megfelelően használták. Ha a vízszolgáltatás biztonsága megköveteli, tartalék M301.2 panel vásárlása célszerű, melyre gyártó 20% kedvezményt ad. Garanciális kötelezettséget csak e termék működőképességére vállalunk, maximum a vásárlási értékig. Garancia érvényesítésének módja: üzemeltető a megadott mobil telefonszámon felhívja gyártót. megbeszélik a hibajelenséget (megeshet, hogy nem hibás a készülék). a meghibásodott készüléket gyártó telephelyére juttatja. gyártó a megjavított készüléket postán visszaküldi. ha a javítás nem lehetséges, újat küld helyette. Turóczi Endre Pécs

8 Kezelőszervek: Teljes áramtalanításhoz a (2) kismegszakítót kell kikapcsolni! (2) kismegszakító a szivattyú zárlatvédője és egyben leválasztó kapcsolója. Ha lekapcsolják, akkor feszültségmentes lesz a (8) vezérlőpanel is. (18) biztosító a vezérlés zárlatvédője. Ha (1) tiltókapcsoló, (8) motorvédő panel, (7) mágnestekercs zárlatos, ez a 800-mA lomha betét olvad ki. (1) tiltókapcsolóval lehet engedélyezni / tiltani a szivattyú működését. Ha valamilyen hiba miatt beavatkozott a motorvédő, ezzel a kapcsolóval lehet törölni a hibát és újraindítani a szivattyút. Motorvédelem működése: 2-hibakód, földzárlat teszt. A panel 300 mérőfeszültséget állít elő, ami 1-es sorkapocs > T3 úton a szivattyú tekercseire jut. A kötelező pihenő végén teszteli, hogy van-e szivárgó áram a föld felé. Ha 1MOhm-nál rosszabb a szigetelés, nem engedi bekapcsolni a szivattyút. Az 1 MOhm közeli szigeteléshiba előjele egy beázásnak, de még működőképes a szivattyú. Kezelő dönthet úgy, hogy figyelmen kívül hagyja a rossz hírt és tovább üzemel. Ezt megteheti, ha (9) áthidalót lehúzza a tüskékről. Ilyenkor a motorvédő nem méri a szigetelésromlást. Mielőtt kiemelné a szivattyút, 500-os szigetelésmérő műszerrel győződjön meg arról, hogy tényleg beázott-e! 3-as hibakód, fázishiány. A motorvédő méri a (19) vezetékeken folyó áramokat. Ha a legkisebb és a legnagyobb áram különbsége nagyobb 30%-nál, 5-sec. reakcióidő után beavatkozik. Figyelem! Nem kimenő feszültséget, hanem áramot mér. Hibakereséshez lakatfogó -t használjon. 5-ös hibakód, nagy motoráram. Ha a motoráram 120% fölé emelkedik, 5-sec reakcióidő után beavatkozik. Csapágyhiba, elszabadult lapátkerék okozhatja. 7-es hibakód, gyakori indítás. Ha 3-percnél gyakrabban indítják a szivattyút, akkor a 3.indítás után beavatkozik a védelem. 8-as kód nem hiba. Minden indítási ciklus közé 10-sec kötelező pihenőt tesz. A sárga fény üzemkész állapotot jelez. -8-

9 ezérlés működése: illamos kapcsoló/vezérlõ 3x400 Max.szint Szivattyú Min.szint Az akna vízszintjét két pont közt tartja a vezérlő. A maximális szintre egy rozsdamentes konduktív szonda van befüggesztve. Ha megérinti a víz a konduktív szondát, bekapcsolja a szivattyút (4-sec késleltetéssel). A vízszint csökkenni kezd. Ha a szívócsonk szárazra kerül, lecsökken a motoráram (ez jelzi a Min.szint -et) és megáll a szivattyú. Az érkező víz növeli a szintet és megérinti a szondát. És így tovább. Áramszünet után nem várakozik a Max.szint -re, azzal kezdi a folyamatot, hogy kiüríti az aknát. Az üzemidő 4-percre van limitálva. Akkor is megáll, ha nem csökken a motoráram. A szivattyú mindenképpen leáll, vagy a lecsökkent motoráram, vagy a maximált üzemidő miatt. -9-

10 ízszint szonda: Anyaga 10 -mm átmérőjű rozsdamentes köracél. 4-méter hosszú jelvezeték, 1,5-mm2 hajlékony réz, zsugorcsővel védett kötéssel. Kötélszív és 2db kábelkötöző a felfüggesztéshez

11 Szigetelés romlás (földzárlat): M301.2 motorvédő minden indulás előtt megméri, hogy a szivattyú feszültség alatti részeiből folyik-e szivárgó áram a földbe

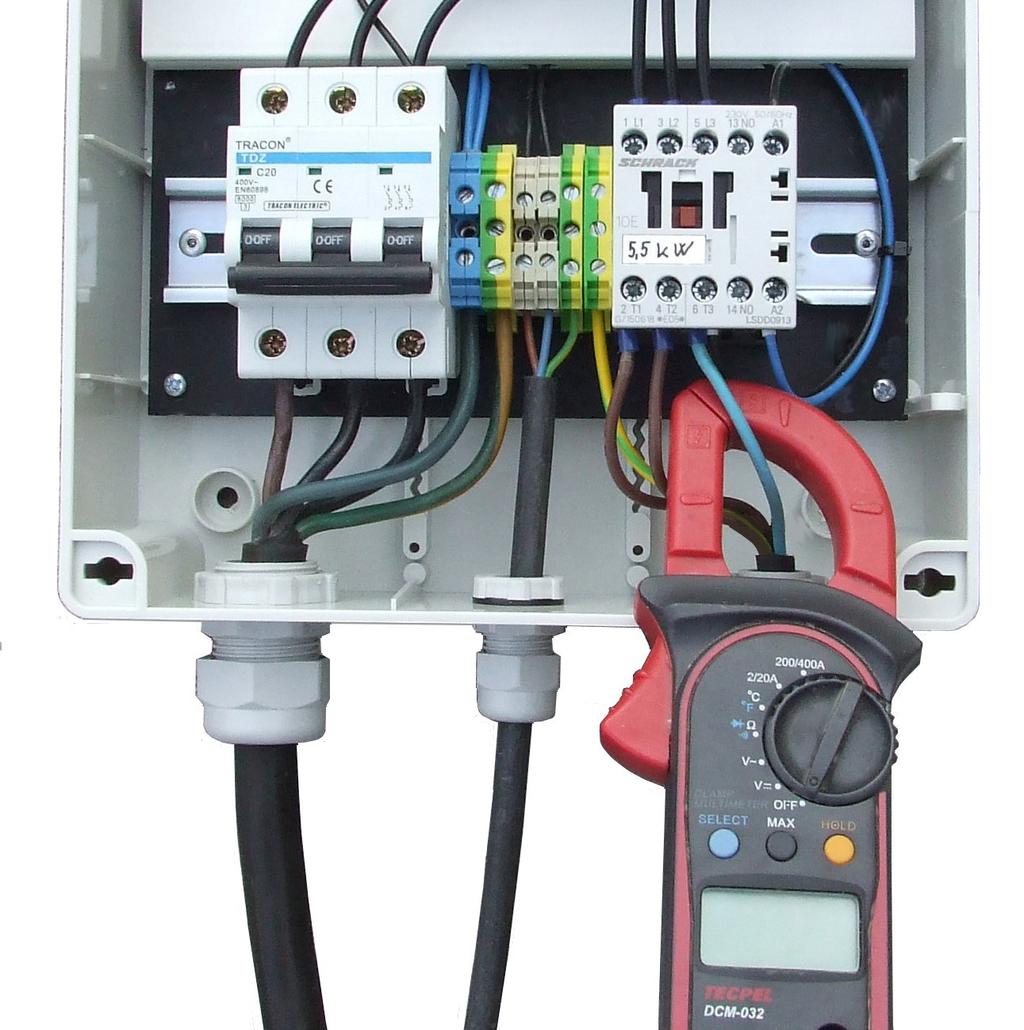

12 A méréshez 300-DC feszültséget állít elő és azt a mágneskapcsoló T3 kapcsára viszi. A motort feltölti a mérőfeszültséggel. Ha az indulást megelőző kötelező pihenő végére sikerül feltölteni a szivattyút 300-ra, akkor jó a szigetelés. Ha 1MOhm-nál rosszabb a szigetelés, akkor a kötelező pihenő lejártával nem engedi bekapcsolni a szivattyút és két piros villanással jelzi a hibát. Ha földzárlatot jelez a védelem, feltétlenül ellenőrizze, hogy tényleg beázott-e a szivattyú. A motorvédő a két villanással a beázás gyanúját jelzi. Csak akkor emelje ki a szivattyút, ha a motorvédő gyanúját egy szigetelésmérés is igazolja. Kösse ki a szivattyú kábelét a mágneskapcsoló T3 kapcsából (a motorvédőbe menő mérővezetéket hagyja a helyén). A műszer mérővezetékeit (krokodil csipeszek) csíptesse a kikötött szivattyúkábel erére és az EPH sínre. Jó hír az, ha 1MOhm-nál nagyobb értéket mér, ha kisebbet, akkor beigazolódott a motorvédő gyanúja. A 9-os feszültséget használó multiméterekkel nem lehet szigetelési ellenállást mérni. Legalább 500-os mérőfeszültséggel működő szigetelésmérő szükséges. Olvassa el 8.oldal > Működés > 2-es hibakód helyen írtakat
