Villamos kapcsolószekrény max. 3 kw-os egyfázisu búvárszivattyúkhoz.

Átírás

1 KKM-1-3 kapcsolószekrény, egyfázisu kútszivattyúk villamos működtetésére használható. Elektronikus motorvédelme búvárszivattyúk őrzésére lett kifejlesztve. Figyeli és megnevezi a lehetséges hibahelyeket, beavatkozik, ha szükséges. Használata előnyös, mert növeli az üzembiztonságot, gyorsítja a zavarelhárítást. A beszabályozás egyszerű, nem igényel különleges szaktudást. KKM-1-3 kód magyarázata: Kút Kapcsoló Műanyag házban 1 fázisú 3 kw-os motorhoz. Védelmi funkciók: indításkésleltetés földzárlat szárazonfutás túláram gyakori indítás. Szolgáltatások: -paraméterek lekérdezése, programozása soros porton keresztül. 1

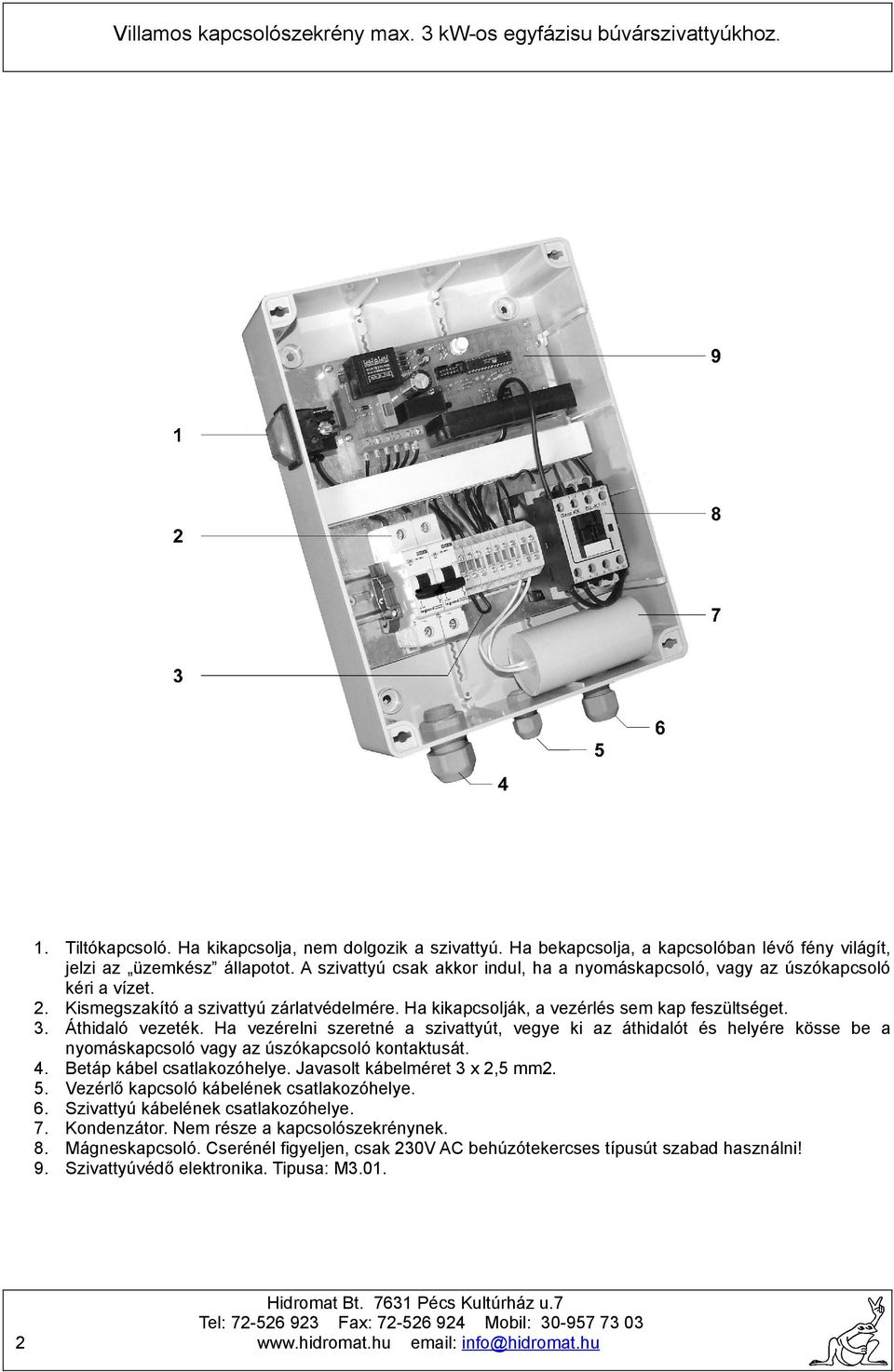

2 1. Tiltókapcsoló. Ha kikapcsolja, nem dolgozik a szivattyú. Ha bekapcsolja, a kapcsolóban lévő fény világít, jelzi az üzemkész állapotot. A szivattyú csak akkor indul, ha a nyomáskapcsoló, vagy az úszókapcsoló kéri a vízet. 2. Kismegszakító a szivattyú zárlatvédelmére. Ha kikapcsolják, a vezérlés sem kap feszültséget. 3. Áthidaló vezeték. Ha vezérelni szeretné a szivattyút, vegye ki az áthidalót és helyére kösse be a nyomáskapcsoló vagy az úszókapcsoló kontaktusát. 4. Betáp kábel csatlakozóhelye. Javasolt kábelméret 3 x 2,5 mm2. 5. Vezérlő kapcsoló kábelének csatlakozóhelye. 6. Szivattyú kábelének csatlakozóhelye. 7. Kondenzátor. Nem része a kapcsolószekrénynek. 8. Mágneskapcsoló. Cserénél figyeljen, csak 230V AC behúzótekercses típusút szabad használni! 9. Szivattyúvédő elektronika. Tipusa: M

3 Kondenzátor. A szigetelésméréshez szükséges 300V-os feszültséget tárolja. Olvadó biztosító. Praktikus értéke 1A, lomha (1A-T). Sorkapcsok. Relé. Érintkezője 10A / 250V. Sárga fénydióda. A relé meghúzott állapotát jelzi. Nincs beépítve. Áthidaló (jumper) az áramváltó méréshatárának változtatására. Nincs beépítve. Áramváltó. Zöld fénydióda. Motoráramot jelzi. Ha van motoráram, világít. Piros fénydióda. A rendellenességeket jelzi. A felvillanások számával azonosítja a hiba okát. Sorkapcsok. Bővíteni lehet a panel szolgáltatásait, itt fogadja a lehetséges három bemeneti információt. Az alapkészülékben nincs beültetve. Piros fénydiódák. Az előző pontban tárgyalt bemenetek állapotát jelzik. Mikrokontroller. Nyomógomb. A telepítésnél kell használni az árambeállításhoz. Másik funkciója a hibatörlés. Mérőpont. A panel vizsgálatánál szükség lehet feszültségmérésre, ez a panel GND-je. Soros port. RS232 / 9600 Baud. Áthidaló. A panel nem engedi bekapcsolni a szivattyút, ha leromlott a szigetelési ellenállása. A szigetelésromlást nem vizsgálja a panel, ha ezt az áthidalót lehúzzák az alatta lévő két tüskéről. Transzformátor. 3

4 Az áramvédelemről általában: 10 0 A szivattyú motorárama és az üzemállapot közt szoros összefüggés van. Az áramerősségből látni lehet, ha jól működik a szivattyú, vagy következtetni lehet az üzemzavar okára. Beüzemeléskor csak sejteni lehet, hogy a szivattyú mekkora áramot fog felvenni, mert az függ az üzemi körülményektől is. % Példa: Dugulás a szívócsonkon: Szárazonfutás: Dugulás a nyomócsőben: Hibátlanul dolgozik (referencia áram): Lapátkerék megszorult MOTORÁRAM Szorulás Hibátlan Dugulás Szárazonfutás Szivattyú áll 0 % 1,1A 52% 1,4A 66% 1,6A (<82%) 76% 2,1A 100% 3,7A (>120%) 177% Szállításkor a motoráram alsó határértéke 82%-ra van beállítva. Ha a szivattyúválasztás eltér az optimálistól, dugulás a nyomócsőben állapot 82% fölé, a hibátlan mezőbe eshet! Ha fontos a dugulásvédelem, emelni kell a 82%-os határértéket. A világos mezők normál állapotra, a sötétek üzemzavarra utalnak. Az áramvédelem beszabályozása: E munka elvégzéséhez legalább villanyszerelő szakképesítés szükséges! Eszközigény: villanyszerelő kéziszerszámok, próbalámpa, ampermérő (lakatfogó). Zárja el a nyomócsőbe épített főcsapot. Ellenőrizze, hogy feszültségmentes-e a (4) tápkábel! Ha nem, feszültségmentesítse! Gyakran adnak egy öntapadó matricát a szivattyú adatairól, ragassza fel a szekrényajtó belső oldalára. Ha nincs ilyen, akkor olvassa le a motor teljesítményét és áramát az adattábláról. Írja fel az ajtóra. A z (1) tiltókapcsolót, (2) kismegszakítót kapcsolja KI. Ellenőrizze a csatlakozóvezetékeket, hogy a bekötések a helyükön vannak-e, szállítás és a felszerelés közben nem sérültek-e a szerelvények, a sorkapcsok kellőképpen meg vannak-e húzva. Adjon feszültséget (4) tápkábelre, ellenőrizze a tápfeszültséget, 230V körüli a jó érték. Kapcsolja BE (2) kismegszakítót. Jobb kezével nyomja be és tartsa benyomva a (30) nyomógombot. Bal kézzel kapcsolja BE a (1) tiltókapcsolót. Jobb kezével engedje fel (30) nyomógombot. A mágneskapcsoló kilenc másodperc késleltetéssel behúz, a szivattyú megindul. A védelem árambeállítás üzemmódban van, melyet a (25) zöld fény villogása jelez. A készülék ilyenkor méri a motoráramot, de nem avatkozik be, mert még nem tudja, hogy sok vagy kevés, amit mér. Lakatfogóval folyamatosan mérje ön is a motoráramot, az nem lehet nagyobb a szivattyú gépkönyvében megadottnál. Ha az áram nagyobb a megengedettnél, állítsa le a szivattyút, keresse meg a túláram okát! Lassan nyissa a főcsapot, amíg el nem éri a megengedett vízhozamot. Ha mindent rendben talál, azt szeretné, hogy a jövőben így működjön a szivattyú, akkor ismét nyomja meg (30) gombot. Amikor felengedi (30) gombot, a (25) zöld villogás folyamatos fényre vált, a processzorban lévő memória tárolja a motoráram értékét. Az adatok áramszünet esetén sem vesznek el. Emlékeztetőül írja fel az ajtóra a tápfeszültség értékét működő szivattyúnál és a lakatfogóval mért motoráramt. Befejeződött az árambeállítás, mostantól ezt az áramot tekinti 100%-nak a védelem. Ha 82% alá esik a motoráram, 10 másodperc múlva, ha 120% fölé nő a motoráram, 5 másodperc múlva beavatkozik a kapcsoló. Ha kérdése van, segítségre van szüksége, hívja a számot. 4

5 Kapcsolási rajz. (KKM-1-3.tcw) Nulla M3.01 szivattyúvédő A A Kondenzátor Segédfázis Nulla Szivattyú >>> Védővezető <<< Védővezető Védővezető Nyomáskapcsoló Betáp Nulla 230V AC 5
