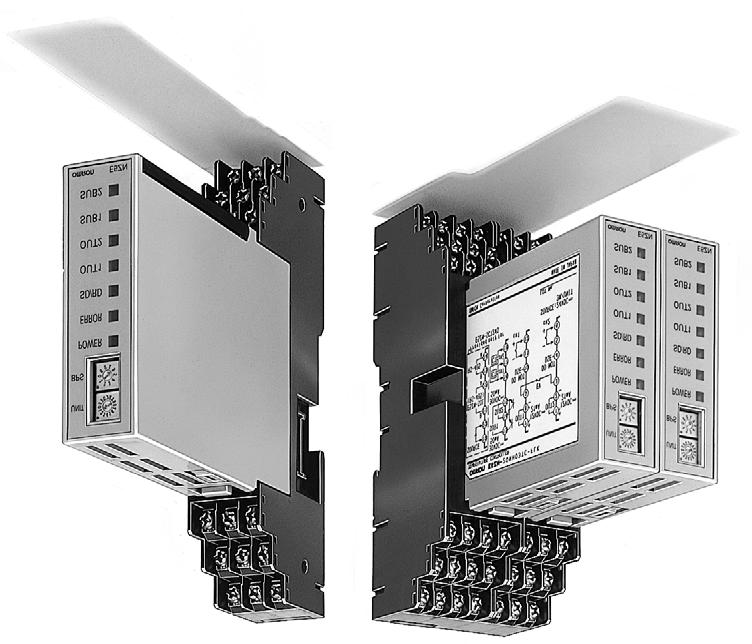

1 E5ZN HŐMÉRSÉKLETSZABÁLOZÓ OMRON DIN-sínre szerelhető hőmérsékletszabályozó Kétcsatornás hőmérsékletszabályozás keskeny tokozásban A modul a vezetékezés megbontása nélkül is könnyen cserélhető A kompakt kialakítású programozókonzol megkönnyíti a beállítást Számos állapotjelző segíti a felhasználót Az egymás mellé épített modulok között nincs tápfeszültség és kommunikációs vezetékezési igény Típusválaszték E5ZN általános típusok Méret (mm) Tápfeszültség Segédkimenetek száma Vezérlő kimenet Hőelem ( K, J, ES1A, Analóg) Hőellenállás (PT100, JPT100) 22,5 mm 24 VDC 2 Tranzisztoros NPN (2 db) Tranzisztoros PNP (2 db) E5ZN-2TNH03TC-FLK E5ZN-2TPH03TC-FLK E5ZN-2TNH03P-FLK E5ZN-2TPH03P-FLK Megjegyzés: Az NPN kimenetű típusokat csak megrendelésre szállítjuk. Kiegészítő modulok az E5ZN típusú szabályozókhoz Megnevezés Csatlakozási pontok száma Funkció Típus Foglalat Kommunikációs, programozókonzol és tápfeszültség csatlakozási pontokkal ellátva Kommunikációs, programozókonzol és tápfeszültség csatlakozási pontok nélkül E5ZN-SCT24S-500 E5ZN-SCT18S-500 Áramváltó Típus E54-CT1 E54-CT3 Furatátmérő 5,8 mm 12,0 mm Programozókonzol Megnevezés Tápfeszültség Típus Programozókonzol 24 VDC E5ZN-SDL Programozókonzol aljzatok Típus PF113A-E P2CF-11 P3GA-11 Kialakítás Normál DIN-sínes Rögzítőfüles DIN-sínes Lengő 18

2 OMRON HŐMÉRSÉKLETSZABÁLOZÓ E5ZN Szabályozási tartományok (ellenőrzőjel bemenet) Platina hőellenállás Bemenet típusa PT100 PT100 PT100 JPT100 JPT100 Tartomány C ,9 500,0 0,0 100,0-199, ,0 0,0 100,0 Kiválasztó kód Hőelem Bemenet típusa K1 K2 J1 J2 T E L U Tartomány C , , , , Kiválasztó kód Bemenet típusa N R S B ES1A - K10-70 ES1A - K ES1A - K ES1A - K Tartomány C Kiválasztó kód Feszültség Tartomány Feszültségbemenet Az alábbi tarományok használhatók a skálázás függvényében: vagy 199,9 999, mv Kiválasztó kód 16 Műszaki adatok Általános paraméterek Tápfeszültség Tápfeszültségingadozás Teljesítményfelvétel Bemenet Vezérlőkimenet Segédkimenet Szabályozási módok Beállítás 24 VDC A névleges tápfeszültségtartomány 85 % %-a Kb. 3 W Hőelem : K, J, T, E, L, U, N, R, S, B Platina hőellenállás : PT100, JPT100 Érintés nélüli érzékelő: K10-70 ºC, K ºC, K ºC, K ºC Feszültség : 0-50 mv Tranzisztoros: - működési feszültség: max. 30 VDC - terhelés: max. 100 ma - visszamaradó feszültség: max. 1,5 V - szivárgási áram: max. 0,4 ma Tranzisztoros: - működési feszültség: max. 30 VDC - terhelés: max. 50 ma - visszamaradó feszültség: max. 1,5 V - szivárgási áram: max. 0,4 ma ON/OFF, 2-PID Digitális, az előlapon található nyomógombokkal vagy a programozókonzol segítségével 19

3 E5ZN HŐMÉRSÉKLETSZABÁLOZÓ OMRON Hőelem: (a kijelzett érték ±0,5 %-a vagy ±1 C) ± 1 digit maximum Kijelzési pontosság Platina hőellenállás: (a kijelzett érték ±0,5 %-a vagy ±1 C) ± 1 digit maximum Analóg bemenet: ±0,5 % FS ± 1 digit maximum Hiszterézis Proporcionális sáv Integrálási idő Deriválási idő Szabályozási ciklus Manuális törlési érték Alarm beállítási tartomány Mintavételezési ciklus Szigetelési ellenállás Átütési szilárdság Rezgésállóság 0,1-999,9 (0,1 o C-onként állítható) 0,1-999,9 (0,1 o C-onként állítható) s (1 s-onként állítható) s (1 s-onként állítható) 1-99 s (1 s-onként állítható) 0,0-100,0 % (0,1 %-onként állítható) (A kiválasztott szabályozási tartománnyal megegyező) 500 ms 20 MΩ min. (500 VDC) 600 VAC, 50/60 Hz-n 1 percig a különböző polaritású bekötő sorkapcsok között Hz, 10 m/s 2 2 óráig,, és Z irányból Ütésállóság 150 m/s 2, háromszor mind a 6 irányból (Relé: 100 m/s 2 ) Tömeg 90 g Környezeti paraméterek Hőmérséklet: C (jegesedés nélkül), Páratartalom: 25 % - 85 % Védettség IP00 Memóriavédelem EEPROM (nem felejtő memória) (minimum irás) Kommunkiációs jellemzők Interface Szinkronizáció Átviteli sebesség Átviteli kód RS 485 Start - stop szinkronizáció 4,8 / 9,6 / 19,2 vagy 38,4 kbps ASCII Adat bit 7 vagy 8 Stop bit 1 vagy 2 Hiba figyelés Nincs, páros, páratlan, FCS: SSMAC WA-vel, BCC: CompoWay/F-vel Fűtőtest túláram figyelés Maximális fűtőáram Bemenő áram kiolvasásának pontossága Fűtőtest túláram kapcsolási határának beállítása Minimális 1 fázis AC: 50 A ±5 % FS ±1 digit maximum 0,0 50,0 A (0,1 A-enként állítható) 190 ms 20

4 OMRON HŐMÉRSÉKLETSZABÁLOZÓ E5ZN Programozókonzol adatai Tápfeszültség Tápfeszültségingadozás Teljesítményfelvétel Kijelző 24 VDC A névleges tápfeszültségtartomány 85 % %-a Kb. 1 W 7 szegmenses digitális monokróm kijelző Környezeti paraméterek Hőmérséklet: C (jegesedés nélkül), Páratartalom: 25 % - 65 % Kommunikációs mód Kommunikációs formátum Szigetelési ellenállás Átütési szilárdság Rezgésállóság Ütésállóság Védettség Memóriavédelem Tömeg RS-485 Baud rate: 38,400 bps; adatbitek: 7 db; páros paritás; stop bit: 2 db 20 MΩ min. (500 VDC) 1500 VAC, 50/60 Hz-n 1 percig a különböző polaritású bekötő sorkapcsok között Hz, 10 m/s 2 2 óráig,, és Z irányból 300 m/s 2, háromszor mind a 6 irányból Előlap: IP50 Burkolat: IP20 Sorkapcsok: IP00 EEPROM (nem felejtő memória) (minimum írás) 100 g Kezelőlap E5ZN-2 Működésvisszajelzők POWER Tápfeszültség jelző LED ERROR Hibajelző LED (memóriahiba, szenzorhiba, stb.) SD/RD Kommunikációs jelző LED A kommunikációs folyamat ideje alatt villog. OUT1 Az 1. vezérlőkimenet bekapcsolását jelző LED OUT2 Az 2. vezérlőkimenet bekapcsolását jelző LED SUB1 Az 1. segédkimenet bekapcsolását jelző LED SUB2 Az 2. segédkimenet bekapcsolását jelző LED UNIT A készülék sorszámát beállító kapcsoló (0-15). A sorszám hexadecimális érték formájában kerül beállításra az alábbi táblázatnak megfelelően: Érték Sorsz Érték 8 9 A B C D E F Sorsz Gyári beállítás: 1. BPS A kommunikáció sebességét beállító kapcsoló. Érték Sorsz. 4,8K 9,6K 19,2K 38,4K Érték Sorsz. Gyári beállítás: bps. Nem használt érték 21

5 E5ZN HŐMÉRSÉKLETSZABÁLOZÓ OMRON E5ZN-SDL 4 Működésvisszajelzők SUB1-4 Az adott sorszámú segédkimenet bekapcsolását jelző LED OUT1, OUT2 Az adott sorszámú vezérlőkimenet bekapcsolását jelző LED STOP A szabályozás leállítását jelző LED CMW A kommunikációs írás engedélyezését jelző LED Kijelző PV Az ellenőrzőjel (mért érték) és a paraméterszimbólumok megjelenítése 2 Kijelző SV Az, beavatkozójel és a paraméterek értékének megjelenítése 3 Hőmérséklet jelző Amennyiben a mért érték hőmérsékletre vonatkozik, a kijelzőn láthatja a mértékegységet ( F / C) 5 Sorszám/csatorna jelző A készülék sorszámát ill. a csatorna számát jelzi UNIT nyomógomb A készülék sorszámát beállító nyomógomb COP nyomógomb A hőmérsékletszabályozó modul beállításait a programozókonzolba írja vagy a konzol beállításait másolja a hőmérsékletszabályozó modulba CH nyomógomb Az adott csatorna kiválasztását segítő nyomógomb 5 Egyidejű megnyomása a védelmi beállítások menübe történő belépést eredményezi Fel/le léptető nyomógomb Az SV kijelzőn megjelenő érték növelése/csökkentése Paraméterváltó nyomógomb A paraméterek közötti léptetésre szolgáló nyomógomb Menüváltó nyomógomb A beállítási szintek váltására szolgáló nyomógomb 22

6 OMRON HŐMÉRSÉKLETSZABÁLOZÓ E5ZN Működési paraméterek Menürendszer felépítése Bekapcsolás COP mód COP gomb nyomvatartása maximum 1 másodpercig Normál működés és alap működési beállítások gomb nyomvatartása rövidebb, mint 1 másodpercig Szabályozási beállítások gombok nyomvatartása minimum 1 másodpercig COP gomb nyomvatartása minimum 1 másodpercig gomb nyomvatartása minimum 1 másodpercig Alapbeállítások gomb nyomvatartása minimum 3 másodpercig gomb nyomvatartása rövidebb, mint 1 másodpercig Kommunikációs beállítások Védelmi beállítások gomb nyomvatartása minimum 1 másodpercig amov paraméter értéke: "-169" Különleges funkciók beállításai Menüpontok Normál működés, és alap működési beállítások menüje Szabályozási beállítások menüje Védelmi beállítások menüje Alapbeállítások menüje Kommunikációs beállítások menüje Különleges funkciók beállítási menüje A tápfeszütség bekapcsolása után a szabályozó ebbe a menüpontba lép be automatikusan. Itt állíthatjuk be az et, az alarm értéket, valamint a kijelzőn megjelenik az és az ellenőrzőjel értéke. A fő szabályozási paraméterek beállítására szolgáló menüpont: Auto-tuning, szabályozási ciklus, PID paraméterek. A menüpontokba való belépés, valamint minden állítási lehetőség tiltását lehet aktiválni. Segítségével megakadályozható a beállított paraméterek nemkívánt átállításának lehetősége. Ez a menü a határértékek beállítására, azok skálázására, a szabályozás kiválasztására, a fuzzy self tuning bekapcsolására, az alarm üzemmód kiválasztására szolgál. A kommunikáció paraméterei, azaz az átviteli sebesség, az adathosszúság, a stop bitek száma, a paritás állíthatók be ebben a menüpontban. A különleges funkciók paramétereinek beállítására szolgáló menüpont: az változtatásának mértéke, gyári beállítások visszaállítása. 23

7 E5ZN HŐMÉRSÉKLETSZABÁLOZÓ OMRON E5ZN paraméterek Menü Paraméter megnevezés PV monitor Paraméter leírása Beállítható értékek Mértékegység Gyári beáll. Az ellenőrzőjel kijelzése. ( C / F / mv ) 0 PV / SP monitor PV ellenőrzőjel és SP- értékének kijelzése. A készülék bekapcsolása utáni állapota. Mérési tartomány ( C / F / mv ) 0 Normál működés, és alap működési beállítások menüje m-sp sp-m Az ek számának megadása Az értéke az léptetési funkció használata közben Mérési tartomány ( C / F / mv ) 0 A fütőtest áramfelvételének megtekintése A ct A szabályozás elindítása vagy megállítása RUN/STOP RUN r-s al-1 al1h al1l al-2 al2h al2l al-3 Az Alarm 1 értékének megadása ( C / F / mv ) 0 Az Alarm 1 felső határértékének megadása ( C / F / mv ) 0 Az Alarm 1 alsó határértékének megadása ( C / F / mv ) 0 Az Alarm 2 értékének megadása ( C / F / mv ) 0 Az Alarm 2 felső határértékének megadása ( C / F / mv ) 0 Az Alarm 2 alsó határértékének megadása ( C / F / mv ) 0 Az Alarm 3 értékének megadása ( C / F / mv ) 0 o Az MV- beavatkozójel (fűtés) értékének kijelzése % 0 c-o at Az MV- beavatkozójel (hűtés) értékének kijelzése % 0 PID paraméterek betanításának indítása ( Auto-Tuning ) ON/OFF OFF cmwt Kommunikációs írás engedélyezése ON/OFF OFF Szabályozási beállítások menüje ct hb sp0 sp1 ins insh insl p i d c-sc c-db of-r hys chys A fűtőtest áramfelvételének megtekintése A 0.0 A fűtőtest túláram kapcsolási határ A 0.0 Az 1. érték megadása Mérési tartomány ( C / F / mv ) 0 A digitális választó bemeneten kiválasztható 2. érték megadása Mérési tartomány ( C / F / mv ) 0 Az ellenőrzőjel eltolása ( C / F ) 0.0 Az ellenőrzőjel felső határértékének eltolása ( C / F ) 0.0 Az ellenőrzőjel alsó határértékének eltolása ( C / F ) 0.0 Proporcionális sáv ( C / F / mv ) 8.0 Integrálási idő Sec 233 Deriválási idő Sec 40 Hűtési koefficiens, Fűtés/Hűtés szabályozás használata esetén Hűtési holt sáv, Fűtés/Hűtés szabályozás használata esetén ( C / F / mv ) 0.00 Manuális törlés, P és PD szabályozás esetén a beavatkozó jel értéke a stabilizációig. A kimenet kapcsolási hiszterézise fűtésnél, csak ON / OFF szabályozás esetén. A kimenet kapcsolási hiszterézise hűtésnél, csak ON / OFF szabályozás esetén % ( C / F / mv ) ( C / F / mv )

8 OMRON HŐMÉRSÉKLETSZABÁLOZÓ E5ZN Menü Védelmi beállítások menüje Alapbeállítások menüje Kommunikációs beállítások menüje Különleges funkciók beállítási menüje Paraméter megnevezés oapt icpt wtpt in-t in-h in-l dp d-u sl-h sl-l cntl Paraméter leírása Beállítható értékek Mértékegység Gyári beáll. A normál működési és a szabályozási beállítások menüinek tiltása A különleges funciók beállítási és a kommunikációs paraméterek beállítási menüinek tiltása. Minden állítási lehetőség tiltása ON/OFF OFF Bemeneti érzékelő típusa, a típuskódok a Szabályozási tartományok című bekezdésben találhatók. Ellenőrzőjel felső határérték, analóg bemeneti érzékelő használatakor (skálázó faktor). Ellenőrzőjel alsó határérték, analóg bemeneti érzékelő használatakor (skálázó faktor). Tizedespont eltolás, analóg bemeneti érzékelő használatakor a tizedes helyi értékek száma In-L In-H C / F C/ F C A kezelő által beállítható maximális SL-L in-h ( C / F / mv ) 1300 A kezelő által beállítható minimális in-l SL-H ( C / F / mv ) -200 A szabályozás típusa ON-OFF/PID ON- OFF cp Szabályozási ciklus fűtésnél, PID szabályozás használata esetén Sec 20 c-cp Szabályozási ciklus hűtésnél, PID szabályozás használata esetén Sec 20 oreu alt1 alt2 alt3 out1 out2 sub1 sub2 cont Normál vagy fordított vezérlőkimenet működés OR-D/OR-R OR-R Az Alarm 1 kimenet működési módjának megadása Az Alarm 2 kimenet működési módjának megadása Az Alarm 3 kimenet működési módjának megadása Az első vezérlőkimenet funkciójának megadása A második vezérlőkimenet funkciójának megadása Az első segédkimenet funkciójának megadása A második segédkimenet funkciójának megadása A szabályozó működése a tápfeszültség bekapcsolása után NO(Stop) / ES(Cont) NO amou Átlépés a különleges funkciók beállítási menüjébe len sbit prty sdwt init eu-m eu Adatbitek hossza 7/8 Bit 7 STOP bitek száma 1/2 Bit 2 Paritás NONE/EVEN/ODD EVEN Komunikációs válasz várakozási ideje ms 20 Paraméter inicializálás, gyári paraméterbeállítás visszaállítása. OFF/ON OFF A digitálisan kiválasztható ek száma Az 1. digitális választó bemenet funkciójának kiválasztása NONE/STOP NONE mspu Digitális választóbemenet használata ON / OFF OFF sprt rest al1n alh1 al2n alh2 al3n Az léptetési funkció végrehajtásakor az időegység alatti növekedés értéke Mérési tartomány ( C / F / mv ) 0 A késleltetett ALARM funkció újraindítása A/B A Az 1. Alarm kimenet nyitó vagy záró érintkezőjű működés N-O/N-C N-O Az 1. Alarm hiszterézise ( C / F / mv ) 0.02 A 2. Alarm kimenet nyitó vagy záró érintkezőjű működés N-O/N-C N-O A 2. Alarm hiszterézise ( C / F / mv ) 0.02 A 3. Alarm kimenet nyitó vagy záró érintkezőjű működés N-O/N-C N-O 25

9 E5ZN HŐMÉRSÉKLETSZABÁLOZÓ OMRON Menü Különleges funkciók beállítási menüje Paraméter megnevezés alh3 Paraméter leírása Beállítható értékek Mértékegység Gyári beáll. A 3. Alarm hiszterézise ( C / F / mv ) 0.02 hbu Fűtőtest túláram figyelésének engedélyezése ON/OFF ON hbl A fűtőtest áramfelvételhiba tárolása ON/OFF OFF hbh Fűtőtest túláramfigyelésének kapcsolási hiszterézise A 0.1 alfa ol-h ol-l inf pvad isdp a1lt a2lt a3lt P / D viszonyszám Beavatkozójel felső határérték OL-L % Beavatkozójel alsó határérték -5.0 OL-H % -5.0 Az ellenőrzőjel bekapcsoláskori késleltetése Sec 0 Az ellenőrzőjel kijelzési lehetősége az kijelzése nélkül ON/OFF OFF A programozókonzol kijelzőjén az aktuális hőmérséklet kiejlzése a bemeneti érték eltolása nélkül ON/OFF Alarm 1. kimenet tárolófunkció ON/OFF OFF Alarm 2. kimenet tárolófunkció ON/OFF OFF Alarm 3. kimenet tárolófunkció ON/OFF OFF cjc Belső hidegpont kompenzációs folyamat engedélyezése ON/OFF ON OFF Különleges működési módok PV hold Ezen parancs hatására az adott pillanatban, az összes szabályozó által mért hőmérséklet érték eltárolódik, így téve lehetővé, hogy időeltolás nélküli pillanatnyi hőmérsékletértékeket olvassunk ki a szabályozókból. Remote PV Ezen üzemmód segítségével lehetőség nyílik külső kommunikációs porton keresztüli ellenörzőjel megadására. Fő felhasználási területei: nagy távolságra lévő szenzor esetén, több mért mennyiségből kalkulált ellenörzőjel használata esetén. A védelmi menü kezelése: A normál működési beállítások és a szabályozási beállítások menüinek tiltása: A különleges funkciók beállítási és a kommunikációs paraméterek beállítási menüinek tiltása: Menük Beállított érték Beállított érték Alapbeállítások menüje Kommunikációs paraméterek beállítási menüje Különleges funkciók beállítási menüje PV o o o o Alapműködés PV / SP O O O Egyéb O O Szabályozási beállítások menüje O Gyári beállítás: 0 O: Kijelzett és változtatható paraméter. : Nincs kijelezve, és nem változtatható paraméter. o : Csak kijelzett, de nem változtatható paraméter. o 0 O O O 1 O O 2 Gyári beállítás: 1 O: Ebbe a menübe való belépés lehetséges. : Ebbe a menübe való belépés nem lehetséges. Minden állítási lehetőség tiltása: Beállított érték OFF ON Leírás Beállítások engedélyezése Beállítások tiltása 26 Gyári beállítás: OFF ( A menüpont tiltás értéke változtatható )

10 OMRON HŐMÉRSÉKLETSZABÁLOZÓ E5ZN Alarm üzemmódok (ALARM 1 és ALARM 2-höz) Param. értéke Alarm üzemmód Alarm kimenet működése Leírása ha pozitív ha negatív Beállítási Tartomány 0 Alarm funkció kikapcsolva Kimenet kikapcsolva 1 *1 Alsó és felső határérték túllépés L H *2 2 Felső határérték túllépés 3 Alsó határérték túllépés 4 *1 Alsó és felső határérték tartományon belül L H *3 *1 Alsó és felső határérték túllépés mely csak az 5 első elérése után aktiválódik L H *4 6 Felső határérték túllépés mely csak az első elérése után aktiválódik Alapjel , ,9 7 Alsó határérték túllépés mely csak az első elérése után aktiválódik 8 Abszolút hőmérséklet érték feletti jelzés 9 Abszolút hőmérséklet érték alatti jelzés 10 Abszolút hőmérséklet érték feletti jelzés mely csak az első elérése után aktiválódik 11 Abszolút hőmérséklet érték alatti jelzés mely csak az első elérése után aktiválódik A fenti üzemmódok az Alapbeállítások menü ALT-1, ALT-2 paramétereknél állíthatók be. *1: Az 1-es, 4-es és 5-ös Alarmüzemmódok esetében az alsó és felső határértékek egymástól függetlenül programozhatóak. *2: 1. Variáció 2. Variáció 3. Variáció (mindig bekapcsolva) H < 0 L < 0 L H SP H < 0 L > 0 H < L SP L H H > 0 L < 0 H > L H SP L H L SP H < 0 L > 0 H > L H > 0 L < 0 SP H L H < L *3: 1. Variáció 2. Variáció 3. Variáció (mindig kikapcsolva) L H SP H < 0 L > 0 H < L SP H L H SP L H L SP SP H L *4: Ha az alsó és felső határértékek (hiszterézisükkel együtt) átlapolják egymást, akkor az alarm mindig kikapcsolt állapotban lesz! L H SP 27

11 E5ZN HŐMÉRSÉKLETSZABÁLOZÓ OMRON Alarm üzemmódok (ALARM 3-hoz) Param. értéke Alarm üzemmód Alarm kimenet működése Leírása ha pozitív ha negatív Beállítási Tartomány 0 Alarm funkció kikapcsolva Kimenet kikapcsolva 1 Alsó és felső határérték túllépés L H Mindig bekapcsolva 2 Felső határérték túllépés 3 Alsó határérték túllépés 4 Alsó és felső határérték tartományon belül L H Mindig kikapcsolva 5 Alsó és felső határérték túllépés mely csak az első elérése után aktiválódik L H Mindig kikapcsolva 6 Felső határérték túllépés mely csak az első elérése után aktiválódik Alapjel , ,9 7 Alsó határérték túllépés mely csak az első elérése után aktiválódik 8 Abszolút hőmérséklet érték feletti jelzés 9 Abszolút hőmérséklet érték alatti jelzés 10 Abszolút hőmérséklet érték feletti jelzés mely csak az első elérése után aktiválódik 11 Abszolút hőmérséklet érték alatti jelzés mely csak az első elérése után aktiválódik A fenti üzemmódok az Alapbeállítások menü ALT-3 paraméterénél állíthatók be. Méretek (mm) E5ZN-SCT24S-500 E5ZN-SCT18S-500 E5ZN-SDL 28

12 OMRON HŐMÉRSÉKLETSZABÁLOZÓ E5ZN Bekötés E5ZN-SCT24S-500 Tápfeszültség - Programozókonzol kommunikációs csatlakozás - Host kommunikáció Megegyezik az E5ZN-SCT18S-500 bekötésével (lásd az alábbi ábrát!) E5ZN-SCT18S Tranzisztoros kimenet 7 1 OUT 1 OUT 2 SUB1 SUB CH 1 CH A A CT CT B B Ch1 Feszültségbemenet Feszültségbemenet B B Ch CH 1 CH 2 CH 1 CH 2 CH 1 CH 2 Hőelem bemenet Pt100 bemenet Analóg bemenet E5ZN-SDL programozókonzol Tápfeszültség 24 VDC P2CF-11 vagy P3GA-11 B () Kommunikáció az E5ZN-nel (RS-485) A (-) Ne kösse be! B () 21 (RS-485) 22 A (-) E5ZN-SCT24S-500 Ne kösse be! Tápfeszültség 24 VDC E5ZN-SCT24S
