Falazat. Típus: Általános. Rögzítésmód I (Rögzítés betonba) Rögzítésmód II (Rögzítés tömör/kevéslyukú téglafalba) Csuklókaros napellenző - Általános

Átírás

1 Falazat Rögzítésmód I (Rögzítés betonba) Rögzítésmód II (Rögzítés tömör/kevéslyukú téglafalba) 36

2 Falazat Rögzítésmód III (Rögzítés soklyukú falazóelembe) pl.: Porotherm rendszer Rögzítésmód IV (Rögzítés terméskőbe) 37

3 Falazat Rögzítésmód V / VI (Rögzítés beton falazóelembe) pl.: Leier beton zsalukő, nagylyukú beton falazóelem Rögzítésmód VII (Rögzítés pórus- vagy könnyűbetonba) pl.: Ytong, Xella falazóelem 38

4 Szerelőcsomag Szerelőcsomag 1 (Rögzítésmód I - Szerelés betonra) Furat Ø12 A4 minőségű ászokcsavar szett FAZ 12/30. Art. Nr.: Ászokcsavar-szett FAZ 12/30 Szerelőcsomag 2 (Rögzítésmód II, III, IV, V, VI, VII - Szerelés téglafalra) Furat Ø16 Szett FIS 16x130 M10/15 A2 minőségű injektálható tőcsavar szett FIS 16x130 M10/15. Art. Nr.: Figyelem: Csak 20 mm vastagságú vakolatig használható. Injektálható ragasztó FIS P 360 S Alátét M10 Csavaranya M10 39

5 Szerelőcsomag Szerelőcsomag 3 (Rögzítés hőszigetelésre) Furat ø20 Thermax-szett M16-12/170 A2 minőségű távtartóval ellátott tőcsavar Thermax M16-12/170. Art. Nr.: Figyelem: 170 mm vastagságú hőszigetelésig alkalmazható. Horganyzott menetes szár M16 Injektálható ragasztó FIS P 360 S Menetes szár M12 A2 Alátét M12 A2 Csavaranya M12 Szerelőcsomag 4 (Szerelés fémre) Csavaranya M12 Alátét M12 Furat ø13 A2 minőségű hatlapfejű csavarszettel M12x45. Art. Nr.: Alátét M12 Hatlapfejű metrikus csavar M12/45 40

6 Szerelőcsomag Szerelőcsomag 5 (Rögzítés fára) A2 minőségű hatlapfejű facsavarszett ø 12x120. Art. Nr.: Furat ø9 Alátét M12 Hatlapfejű facsavar ø Alátét M12 Csavaranya M12 Szarufa vastagsága Kapupántcsavar M12 négyszög nyakkal Átmenő furat ø13 Szerelőcsomag 6 (Rögzítés szarufához) A2 minőségű szarufavastagsághoz választható kapupántcsavar szett: mm ø 12x120 Art. Nr.: mm ø 12x130. Art. Nr.: mm ø 12x140 Art. Nr.: mm ø 12x150 Art. Nr.: mm ø 12x160 Art. Nr.: mm ø 12x180 Art. Nr.: mm ø 12x200 Art. Nr.: mm ø 12x220 Art. Nr.: mm ø 12x240 Art. Nr.:

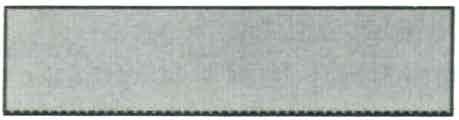

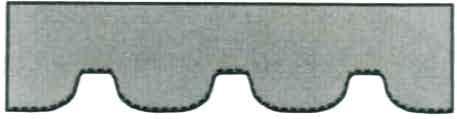

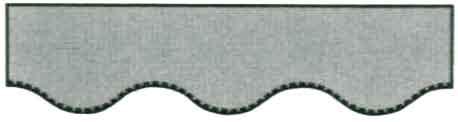

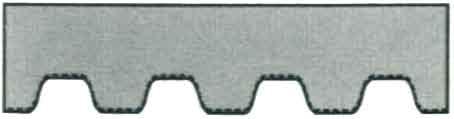

7 Drapéria Drapériaforma: 1 Típus: egyenes. Drapériaforma: 2 Drapériaforma: 3 Drapériaforma: 4 Drapériaforma: 5 Hella - drapériaforma és szegélyezés A drapéria a vászonnal színazonos szegélyezéssel kerül leszállításra. Drapériamagasság alapkivitelben 220 mm. 42

8 Vászon feloszthatósága Aszimetrikus Teljes szélesség B méret Szimetrikus Teljes szélesség B méret FB 1-4 = Vászonszínek 43

9 Betűtípusok Betütípus: A Betütípus: B Betütípus: C Betütípus: D Betütípus: E 44

10 Betűtípusok Betütípus: F Betütípus: G Betütípus: H Betütípus: I Betütípus: J 45

11 Betűtípusok Betütípus: K Betütípus: L Betütípus: M Betütípus: N Betütípus: O 46

12 Betűtípusok Betütípus: P Betütípus: Q Betütípus: R Betütípus: S Betütípus: T 47

13 Betűtípusok Betütípus: U Betütípus: V Betütípus: W Betütípus: X 48

14 Betűtípusok Betütípus Outline Betük színe: Fehértől a feketéig bármely színárnyalatban. Betütípusok: Hella minták alapján lásd betütípusoknál (bármely betütípus tetszőlegesen dőlt kivitelben is kérhető felár nélkül). Betümagasság: A betümagasság a teljes szóra érvényes (a szavon belüli kis és nagybetükre egyaránt) Figyelem: A betütípus azonosító jelét megrendeléskor feltétlenül meg kell adni. A lehető legnagyobb betünek a drapéria teljes magasságának kb. hatvan százalékát kell kitennie. Ajánlott minimális drapériamagasság 300mm. Betümagasságot feltétlenül meg kell adni. 49

15 Vászonjellemzők A felületen jelentkező különbségek A HELLA acryl napellenzőanyagok a szövés, konfekcionálás valamint a napellenzőgyártás során számos ellenőrzésen mennek keresztül. Úgy mint más textilipari termékeknél a napellenző anyagánál is sokféle felületkialakítás létezik. Így észrevehetők kis csomózások, színpöttyezések, eltérő szálhúzások, melyek, melyek csekély eltéréseket, különbségeket eredményeznek a vászon megjelenésében. Az optikailag érzékelhető színérzetet meghatározzák az alapanyagok és a beeső fény intenzitása. Ügyeljen arra, hogy napfényben más a színhatás, mint árnyékban! A sötétebb napellenző textíliák kevesebb fényt eresztenek át, a világosabbak jóval többet. Minél mélyebb színe van egy vászontípusnak annál több fényt nyel el, ennek arányában egyre kevesebb a visszavert fény. Az összetevők fényátersesztő képességét a fényelnyelő anyagok mennyiségével lehet szabályozni, így érhetők el különböző színhatások. Hullámosság és ráncképződés A napellenzőanyagok toldhatókak hosszában és szélességében. A toldás mértéke, indokoltsága a napellenző teljes hosszától függ. Hullámosodás ill. ráncképződés a toldások (varrások) mentén jelentkezhetnek, mivel itt az anyag a csévélés során dupla vastagságú. Ez a napellenző anyagánál megfigyelhető jelenség nem hiba, észrevételezik a gyártás folyamán, de technológiailag és az alapanyag tulajdonságából adódóan, valamint az alapvető fizikai szabályszerűségek miatt elkerülhetetlen. Emiatt nincs jogosultsága átvétel megtagadásának, valamint árcsökkentési követelésnek. Ezt a meghatározást teszi közzé a düsseldorfi műszaki textíliák konfekciója című fogyasztóvédelmi kiadvány nem minősül hibának fejezete, mely elválaszthatatlan alkotó része az eladási és szállítási feltételeiknek. Gyűrődés és satírozottság A textíliaszálakban lévő pigmentek (színezőanyagok) és impregnátumok gyűrés törés hatására elszíneződhetnek, melyek különösen világos mintázatú anyagoknál satírozott hatást eredményeznek. Az anyag ettől funkcióját betölti, szakítószilárdságát, sűrűségét ne veszíti el. A vászonminta kollekció és a napellenző vászon különböző egységei közötti csekély mértékű színeltérés megengedett. Kérem, gondoljon erre! A HELLA napellenzői árnyékolószerkezetek és nem az időjárás egyéb viszontagságait gátló szerkezetek. Ezért a napellenzőt erős esőben, zivatarban, hóesésben vagy heves szélben nem ajánlatos használni a szerkezet sérüléssének elkerülése miatt. Kérem ügyeljen arra, ha már egyszer hagyta elázni a napellenzőt, akkor legyen dőlésszöge a szerkezetnek, hogy a vászonról akadálytalanúl le tudjon folyni a víz. A napellenző egyedi méretben készül. Visszalépés, változtatás vagy csere nem lehetséges. Hullámosodás ragasztott vászonnál Hullámosodás varrott vászonnál Rövid száltörés 50

16 Vászontípusok Alapvászon Vászon: Acryl - Faser Acrylvásznak Anyagvastagság: 0,53 mm Szín: aktuális kollekció szerint Felületsúly: kb. 285 g/m 2 Szakítószilárdság: kb. 145/85 dan/5 cm Vízállóság: kb. 350 mm WS Víztaszítás: Note 100 Színtartósság: min. 7 Ragasztható: igen (felár!) Feliratozható: igen (felár!) Allwetter Szín: aktuális kollekció szerint Liberty Szín: aktuális kollekció szerint Vászon: Acryl - Faser bevonattal Anyagvastagság: 0,55 mm Felületsúly: kb. 310 g/m 2 Szakítószilárdság: kb. 160/85 dan/5 cm Vízállóság: kb. 800 mm WS Víztaszítás: Note 100 Színtartósság: min. 7 Feliratozható: nem Vászon: Acryl - Faser bevonattal Anyagvastagság: 0,67 mm Felületsúly: kb. 400 g/m 2 Szakítószilárdság: kb. 160/115 dan/5 cm Vízállóság: kb. 400 mm WS Víztaszítás: Note 100 Színtartósság: min. 7 Feliratozható: igen (felár!) Soltis 92 / Soltis 86 Vászon: Poliészter alapvászon PVC bevonattal Szín: aktuális kollekció szerint Anyagvastagság: 0,43 mm (0,45 mm Soltis 92) Felületsúly: kb. 450/380 g/m 2 Szakítószilárdság: kb. 312/210 dan/5 cm Soltis 92) Szakítószilárdság: kb. 230/160 dan/5 cm Soltis 86) Tűzállóság: B1 Feliratozható: igen (felár!) Soltis Air Szín: aktuális kollekció szerint Sunsilk Szín: aktuális kollekció szerint Vászon: Poliészter alapvászon PVC bevonattal Anyagvastagság: 0,28 mm Felületsúly: kb. 330 g/m 2 Szakítószilárdság: kb. 230/200 dan/5 cm Tűzállóság: B1 Feliratozható: igen (felár!) Vászon: 100% poliészter Anyagvastagság: 0,37 mm Felületsúly: kb. 250 g/m 2 Szakítószilárdság: kb. 220/120 dan/5 cm Vízállóság: kb. 350 mm WS Víztaszítás: Note 100 Színtartósság: min. 7-8 Ragasztható: igen Feliratozható: nem 51

17 Vászontípusok Twilight , Vászon: Poliészter / Poliacryl , Anyagvastagság: 0,55 mm Szín: aktuális kollekció szerint Felületsúly: kb. 235 g/m 2 Szakítószilárdság: kb. 167/75 dan/5 cm Színtartósság: min. 7 Feliratozható: nem Twilight 265A22, 275AA7 Vászon: Poliészter / Poliacryl aluminizált Anyagvastagság: 0,55 mm Szín: aktuális kollekció szerint Felületsúly: kb. 235 g/m 2 Szakítószilárdság: kb. 167/75 dan/5 cm Színtartósság: min. 7 Feliratozható: nem Twilight , Vászon: Poliészter / Modacryl Anyagvastagság: 0,50 mm Szín: aktuális kollekció szerint Felületsúly: kb. 320 g/m 2 Szakítószilárdság: kb. 140/65 dan/5 cm Színtartósság: min. 7 Tűzállóság: B1, Tr1, Q1 Feliratozható: nem Twilight 291A75, 291A70 Vászon: Poliészter / Modacryl aluminizált Anyagvastagság: 0,50 mm Szín: aktuális kollekció szerint Felületsúly: kb. 320 g/m 2 Szakítószilárdság: kb. 140/65 dan/5 cm Színtartósság: min. 7 Tűzállóság: B1, Tr1, Q1 Feliratozható: nem Twilight 297P70 Vászon: Poliészter / Modacryl ezüstpaszta bevonattal Anyagvastagság: 0,60 mm Szín: aktuális kollekció szerint Felületsúly: kb. 375 g/m 2 Szakítószilárdság: kb. 140/70 dan/5 cm Színtartósság: min. 7 Tűzállóság: B1, Tr1, Q1 Feliratozható: nem Walmex Vászon: szintetikus hordozóanyag, PVC bevonattal Szín: aktuális kollekció szerint Anyagvastagság: 0,51 mm Max. 2 m-es kinyúlásig Felületsúly: kb. 480 g/m 2 Szakítószilárdság: kb. 230/210 dan/5 cm Vízállóság: kb mm WS Víztaszítás: Note 100 Színtartósság: min. 7-8 Feliratozható: igen (felár!) 52
